BRUGSANVISNING LM 2147 CMDE JONSERED

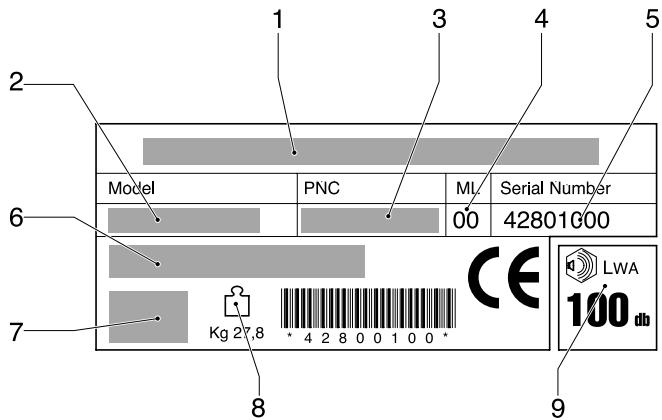

NORSK - 1 Konstruktøren Modell Produkt nummer Vedlikehold nivå Godsserietallet Type Motor info Vekt Lydkraftnivå SIKKERHETSNORMER Sikre driftsmetoder for gangkontrollerte roterende plenklippere VIGTIGT: Denne plæneklipper kan, i værste fald, amputere hænder ogfødder og slynge genstande langt væk. Hvis du ikke følger følgende sikkerhedsinstruktioner, kan det medføre alvorlige kvæstelser eller død.

Læs instruktionerne omhyggeligt. Du bør have kendskab til betjeningsgrebene og korrekt brug af udstyret. Lad ikke børn, eller personer der ikke har kendskab til instruktionerne, benytte plæneklipperen. Benyt ikke plæneklipperen, mens mennesker, specielt børn, eller kæledyr opholder sig i nærheden. Husk, at føreren eller brugeren er ansvarlig for ulyk-ker eller evt. faresituationer, der forekommer, overfor andre mennesker eller deres ejendom.

Når du slår græs, skal du altid benytte solidt fodtøj og lange bukser; du må ikke være barfodet eller gå med åbne sandaler. Efterse området grundigt, hvor plæneklipperen skal benyttes, og fjern alle genstande, som kan slynges væk af maskinen. ADVARSEL - Benzin er yderst brandfarligt. - Opbevar brændstof i dunke, der er godkendt til formålet. - Påfyld kun brændstof udendørs. Rygning er forbudt ved påfyldning af brændstof. - Påfyld brændstof, før motoren startes. Tag aldrig dækslet af brændstoftanken eller påfyld ben zin, mens motoren er i gang eller er varm. - Ved spild af brændstof: For at undgå at antænde brændstoffet må du ikke forsøge at starte motoren, før du har fl yttet maskinen væk fra stedet, hvor brændstoffet blev spildt. Udskift evt. defekte lydpotter. Forud for brug, bør du altid efterse følgende grundigt for slid eller skader: Knive, knivbolte og skærehoveder. Udskift slidte eller beskadigede knive og bolte i sæt, for at bevare balancen. Da maskinen har fl ere knive, bør du være forsigtig, fordi de andre knive kan dreje med, når du drejer én kniv.

Lad ikke motoren gå i lukkede rum, hvor der kan udvikles farlig kulilte. Benyt kun plæneklipperen i dagslys eller i god kunstig belysning. Unngå å bruke utstyret på vått gress, der dette er praktisk mulig. Forsikre deg om at du trår stødig i skråninger. Gå, ikke løp. Med roterende maskiner med hjul, klipp på tvers av skråninger, ikke oppover og nedover. Vær spesielt forsiktig når du skifter retning i skråninger. Ikke klipp i spesielt bratte skråninger. Vær spesielt forsiktig når du setter den i revers eller trekker plenklipperen mot deg. Stopp bladet dersom plenklipperen må holdes på skrå for transportering på andre underlag enn gress, og ved trans port av plenklipperen til og fra det området som skal klippes. Plenklipperen skal aldri brukes med defekte verneinnretninger, eller uten at sikkerhetsinnretninger, f.eks. defl ektorer og/eller gressfangere, er på plass. Du må ikke ændre motorens regulatorindstilling eller overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for personskader. Kople ut alle blad- og kjørekløtsjer før motoren startes. Start motoren eller skru på motoren forsiktig etter instruksene og med føttene plassert på god avstand fra bladet. Ikke skrå plenklipperen når motoren startes eller skrus på, unntatt hvis klipperen må skrås for å startes. I så fall, ikke skrå mer enn absolutt nødvendig, og løft kun den delen som vender bort fra brukeren. Ikke start motoren når du står foran utladningsren-nen.• Ikke putt hender eller føtter i nærheten av eller under de roterende delene. Hold alltid avstand fra utladningsåpningen. Plenklipperen skal aldri løftes opp eller bæres når motoren er i gang. Stopp motoren og kople fra tennpluggledningen: - før blokeringer eller tilstopninger i græs udkaster røret fjernes; - inden kontrol, rengøring eller arbejde på plæneklipperen; - efter at have ramt et fremmedlegeme. Efterse plæneklipperen for skader og foretag reparationer, før du starter maskinen og benytter den igen; - hvis maskinen begynder at vibrere unormalt, kon-troller den omgående. Stopp motoren: - når du forlater plenklipperen; - før du fyller drivstoff. Reducer hastigheden, mens motoren standses. Hvis motoren er udstyret med en afspærringsventil, lukkes for brændstoffet, når du er færdig med at slå græs. Gå sakte når det brukes etterplate.

Sørg for, at alle møtrikker, bolte og skruer er spændt sikkert for at sikre, at udstyret er i forsvarlig driftsmæssig stand. Udstyret må aldrig oplagres med ben zin i tanken i en bygning, hvor dampene kan komme i forbindelse med åben ild eller gnister. Lad motoren køle af, før plæneklipperen oplagres i en lukket bygning. Brandfaren reduceres, ved at rengøre motoren, lydpotten, batterirummet og brændstofområdet for græs, blade og overskydende smørefedt. Efterse klippeaggregatet hyppigt for slid eller beskadigelse. Udskift slidte eller beskadigede dele af sikkerhedsgrunde. Hvis brændstoftanken skal tømmes, skal det gøres udendørs. NORSK - 2 BESKRIVELSE

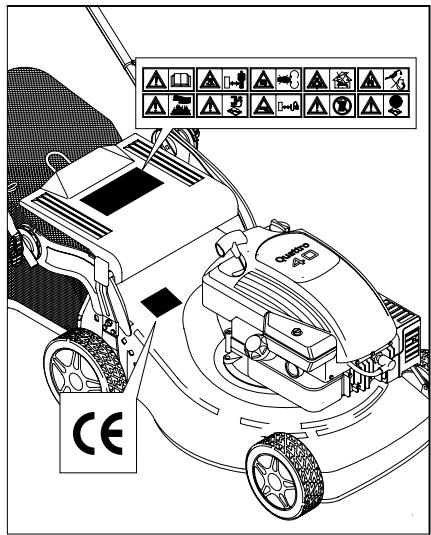

Forsigtig! Læs vejledningen igennem inden ibrugtagning Hold uvedkommende personer på sikker afstand af farezonen!

Forsigtig: Fare for tilføjelse af sår på hænder og fødder.

Fare for indånding af giftige gasser! Anvend andrig maskinen i lukkede eller dårligt ventilerede rum.

Eksplosionsfare! Fyld aldrig brændstof på med motoren tændt

Forsigtig! Varm overflade.

Forsigtig! Enhver form for vedligeholdelse skal ske med slukket motor og frakoblet tændrør.

Strømtilførselskablet må ikke være i nærheden af skæreredskabet.

BEMÆRK!Skal beskyttes mod regn og fugtighed

Tag stikket ud af stikkontakten, inden der røres ved kniven.

Denne maskinen må ikke brukes innenfor et begrenset området hvor farlig karbonmonoksid kan oppsamles. Bruk gressklipperen/traktoren kun om dagen eller med godt kunstig lys. Undgå brug af maskinen på vådt græs, hvis muligt. Vær altid sikker på fodfæste på skråninger. Gå, løb aldrig. For rotormaskiner på hjul, slås langs med fl aderne på skråninger, aldrig op og ned. Vær yderst forsigtig hvis der skiftes retning på skråninger. Slå ikke meget stejle skråninger. Vær yderst forsigtig hvis græsslåmaskinen vendes eller trækkes imod Dem. Stop klingen hvis græsslåmaskinen skal vippes når der krydses andre overfl ader end græs, og når græsslåmaskinen transporteres til og fra stedet som skal slås Anvend aldrig græsslåmaskinen med defekt beskyttelse, eller uden sikkerhedsudstyr, for eksempel afl edninger og/eller græsopsamlere istedet. Motorens regulatorinnstillinger må ikke endres, og motoren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader. Frigør alle klinge og drifts koblinger før motoren startes. Start motoren eller tilslut motoren forsigtigt i henhold til instruktionerne og med fødderne passende langt fra klingen. Græsslåmaskinen må ikke vippes når motoren startes eller tilsluttes, undtagen hvis græsslåmaskinen skal vippes for at starte. I dette tilfælde må den ikke vip-pes mere end absolut nødvendigt og kun den del som vender væk fra operatøren må vippes. Start ikke motoren hvis De står foran udladningsren-den. Hold ikke hænder eller fødder tæt på eller under drejende dele. Hold hele tiden afstand til udladningsåbningen. Græsslåmaskinen må ikke løftes eller bæres når motoren er i gang. Stop motoren og frigør tændkablet: - før du skal rengjøre blokkeringer eller forhindre tilstopping av gress-sjakten; - før du kontrollerer, rengjør eller arbeider på gressklipperen; - hvis du har kommet bort i en fremmed gjenstand, må du kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen; - hvis maskinen begynner med unormale vibrasjoner (dette må undersøkes øyeblikkelig). Stop motoren: - hver gang De går væk fra græsslåmaskinen; - før påfyldning af brændstof. Slå ned strupeinnstillingen hvis motoren løper ut, og hvis motoren er utstyrt med en avstengningsventil, slå av bensinen når du er ferdig med å klippe gresset.

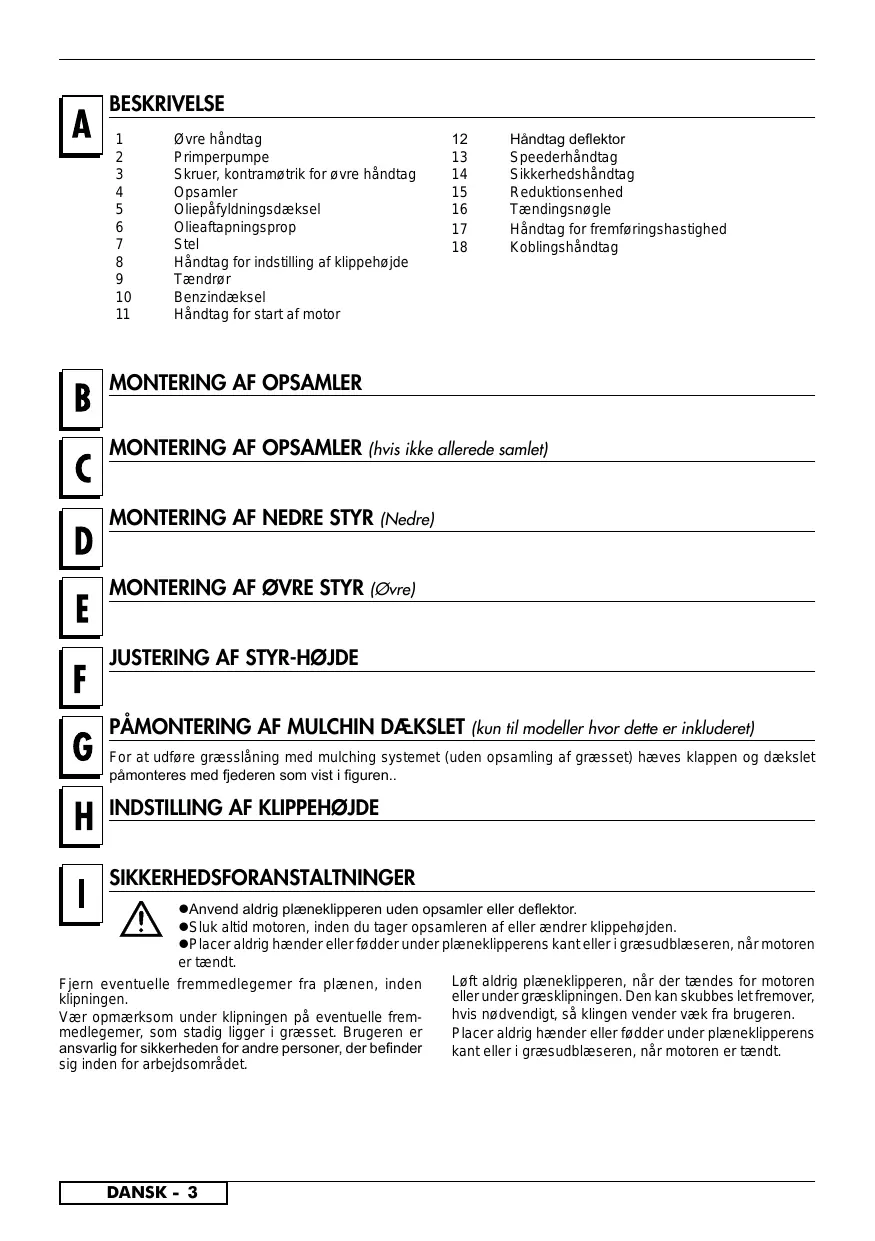

Øvre håndtag Primperpumpe Skruer, kontramøtrik for øvre håndtag Opsamler Oliepåfyldningsdæksel Olieaftapningsprop Stel Håndtag for indstilling af klippehøjde Tændrør Benzindæksel Håndtag for start af motor

Håndtag deflektor Speederhåndtag Sikkerhedshåndtag Reduktionsenhed Tændingsnøgle Håndtag for fremføringshastighed Koblingshåndtag

PÅMONTERING AF MULCHIN DÆKSLET (kun til modeller hvor dette er inkluderet) For at udføre græsslåning med mulching systemet (uden opsamling af græsset) hæves klappen og dækslet påmonteres med fjederen som vist i figuren.. Indstilling af klippehøjde SIKKERHEDSFORANSTALTNINGER Anvend aldrig plæneklipperen uden opsamler eller deflektor. Sluk altid motoren, inden du tager opsamleren af eller ændrer klippehøjden. Placer aldrig hænder eller fødder under plæneklipperens kant eller i græsudblæseren, når motoren er tændt. Løft aldrig plæneklipperen, når der tændes for motoren Fjern eventuelle fremmedlegemer fra plænen, inden eller under græsklipningen. Den kan skubbes let fremover, klipningen. hvis nødvendigt, så klingen vender væk fra brugeren. Vær opmærksom under klipningen på eventuelle fremmedlegemer, som stadig ligger i græsset. Brugeren er Placer aldrig hænder eller fødder under plæneklipperens ansvarlig for sikkerheden for andre personer, der befinder kant eller i græsudblæseren, når motoren er tændt. sig inden for arbejdsområdet. DANSK - 3 IBRUGTAGNING FORBEREDELSE AF MOTOREN (Fig.JI) Læs motorfabrikantens brugsvejledning for forberedelse af motoren. ADVARSEL: Fyld olie på motoren inden ibrugtagning (0.6l). START AF MOTOREN (Fig.JII) Når motoren ellers er gjort klar, tænder du den således: a)Motorer med chokersystem: Placer speederhåndtaget (13) på START, hvis motoren er kold. b) Aktiver bremsehåndtaget (14) for at starte motoren, hold udløserarmen trykket ned mod håndtaget, når maskinen startes og når den er i brug (den styrer motorbremsen). c) Motorer med primersystem: Tryk på karburatorens primperpumpe (2) 3 til 4 gange; placer speederhåndtaget (13) på MAX. Yderligere oplysninger findes i motorfabrikantens vejledning. d) Start af motoren: MANUEL START : (Mens du holder motorens stophåndtag (14)). Tag fat om starthåndtaget (11) og træk i startsnøren, indtil du mærker modstand, som skyldes kompressionen. Før startsnøren tilbage igen og træk herefter kraftig i snøren for at starte motoren. ELEKTRISK START : (Mens du holder motorens stophåndtag (14)). Sæt stikket fra håndtaget (G) sammen med stikket fra motoren (H). Drej nøglen (16). FORSIGTIG! Klingen begynder at dreje, så snart motoren tændes Hold håndtaget (14) nede under brug, når det slippes standses motoren. KLIPNING Slå græsset ved manuelt at skubbe plæneklipperen eller indrykke den automatiske fremdrift. Indrykning af automatisk fremdrift (Fig.JIII): Løft koblingshåndtaget (17 - 18) og hold det indrykket. FORSIGTIG: Indryk den kun ved gående motor. Frakobling af automatisk fremdrift: Slip koblingshåndtaget. JUSTERING AF KOBLINGSKABEL (kun flere selvkørende plæneklipper ) Vigtigt: Hvis den automatiske fremdrift ikke starter, når du trykker på koblingshåndtaget, kan det være nødvendigt at justere koblingskablet ved at sætte fjederen (P) i et af de efterfølgende huller på pladen (R) eller i hullet „S“. VEDLIGEHOLDELSE Forsigtig! Enhver form for vedligeholdelse skal ske med slukket motor og frakoblet tændrør For 4-taktsmotorer er det vigtigt at kontrollere oliestanden regelmæssigt. Tilføj eller udskift olie, hvis nødvendigt. Yderligere oplysninger herom findes i motorens brugsvejledning. Kontroller regelmæssigt at skruer og møtrikker er skruet ordentligt fast. Rengør altid plæneklipperen efter brug. Sørg for, at der ikke samler sig græs under plæneklipperen. Pas på lyddæmperen, den bliver meget varm. Kontroller regelmæssigt om klingen er beskadiget. Det anbefales at få plæneklipperen kontrolleret på et servicecenter, når sæsonen for græsslåning er slut; især hvis klingen udsættes for kraftige stød mod fremmedlegemer under klipningen. Rensning af undervogn Med stilstående og slukket maskine. - Slut karrosseriets samlestykke (22) til hanen for vandforsyning. Åbn for hanen. - Start motoren (klingen roterer) og lad den køre et par minutter. - Efter rensningen: Sluk for motoren. Luk for hanen, tag slangen af samlestykket/karrosseriet.

DANSK - 4 KLINGE Fjern klingen (23) ved at skrue skruen løs (24) Kontroller : Klingeholder (25), koblingsskive (26), not (27) og skiver (28). Udskift de beskadigede eller slidte dele. Sørg for at noten (27) monteres korrekt på krumtapakslen og at klingens skærekant vender i motorens rotationsretning. Klingens skrue (24) skal skrues fast med en momentnøgle ved 5,34 Kpm (52,4 Nm). BATTERIOPLADNING Lad batteriet op 2-3 timer, inden du starter motoren første gang. Hvis batteriet viser sig at være utilstrækkeligt opladet, når du starter motoren, skal du lade det op i 24 timer. Hvert startforsøg bør ikke vare mere end fem sekunder.

BORTSKAFFELSE AF BATTERI

Batterier med “containeraffald streget” symbolet og med angivelse af det kemiske symbol Pb (= batteri med bly) må ikke smides ud sammen med hjemmets anden affald.

VEDLIGEHOLDELSE AF BATTERI

ADVARSEL For en korrekt vedligeholdelse af batteriet (29), især når det ikke bruges i længere perioder, og for genopladningen er det ikke nødvendigt at tage det væk fra opbevaringsstedet, men fortsæt således:

Brugeren skal ved lov indlevere opbrugte batterier på de særlige opsamlingssteder eller hos forhandleren

1) Frakobl kontakten (30)

2) Opbevar batteriet et tørt og køligt stred

Garanti og raklamationsret Hvis en del inden for garantiperioden viser sig at være defekt som følge af en fejlproduktion, reparerer eller udskifter Husqvarna Outdoor Products gratis via en autoriseret servicereparatør fejlen, for så vidt:a) Fejlen rapporteres direkte til det autoriserede servicecenter. b) Der kan fremvises en købsnota. c) Fejlen ikke skyldes misbrug, vanrøgt eller fejljustering fra brugerens side. d) Fejlen ikke er opstået som følge af slitage. e) Maskinen ikke er blevet efterset eller repareret, skilt ad eller pillet ved af andre personer end de af Husqvarna Outdoor Products autoriserede servicecentre. f) Maskinen ikke er blevet brugt til udlejning. g) Maskinen ikke er blevet anvendt til kommercielle formål. h) Maskinen ikke er blevet anvendt til kommercielle formål Denne garanti udgør en tilføjelse til og mindsker på ingen måde kundens lovbefalede rettigheder. Fejl som følge af efterfølgende årsager dækkes ikke. Det er derfor vigtigt, at du læser anvisningerne i denne brugsvejledning og forstår, hvorledes maskinen skal bruges og vedligeholdes: DANSK - 5 Fejl der ikke er dækket af garantien - Udskiftning af slidte eller beskadigede knive. - Svigt som resultat af ikke at have rapporteret en tidligere fejl. - Svigt som følge af slag eller lignende. - Svigt som resultat af ikke at bruge produktet i overensstemmelse med anvisningerne og anbefalingerne i denne brugsvejledning. - Maskiner brugt til udlejning er ikke dækket af denne garanti - Følgende dele betragtes som slidbare dele og deres levetid afhænger af, om de vedligeholdes regelmæssigt, følgelig er de normalt ikke dækket af en gyldig garanti: Knive, elkabel, bælte. Forsigtig! Husqvarna Outdoor Products kan under garantien ikke påtage sig ansvaret for fejl, der helt eller delvist, direkte eller indirekte skyldes monteringen af reservedele eller ekstradele, der ikke er fremstillet eller godkendt af Husqvarna Outdoor Products, eller at maskinen er blevet modificeret på nogen måde.
