NAUDOJIMO INSTRUKCIJA LM 2147 CMDE JONSERED

Dėmesio! Prieš pradėdami dirbti, perskaitykite naudojimosi instrukciją.

Pasirūpinkite, kad pašaliniai žmonės pasitrauktų iš pavojingos darbo zonos.

Įspėjimas! Galite susižeisti rankas ir kojas. Nuodingų dujų įkvėpimo pavojus! Nenaudokite prietaiso uždarose ar blogai vėdinamose patalpose. Sprogimo pavojus! Nepilkite degalų, kai variklis yra užvestas.

Dėmesio! Įkaitęs paviršius.

Dėmesio! Prieš pradėdami bet kokius priežiūros darbus išjunkite variklį ir atjunkite uždegimo žvakės antgalį

Pasirūpinkite, kad elektros maitinimo kabelis nepatektų į pjovimo įtaiso darbo sritį. Dėmesio! Saugokite nuo lietaus ir drėgmės. Prieš bet kokius pjovimo agregato remonto ar reguliavimo darbus ištraukite kištuką iš elektros tinklo rozetės.

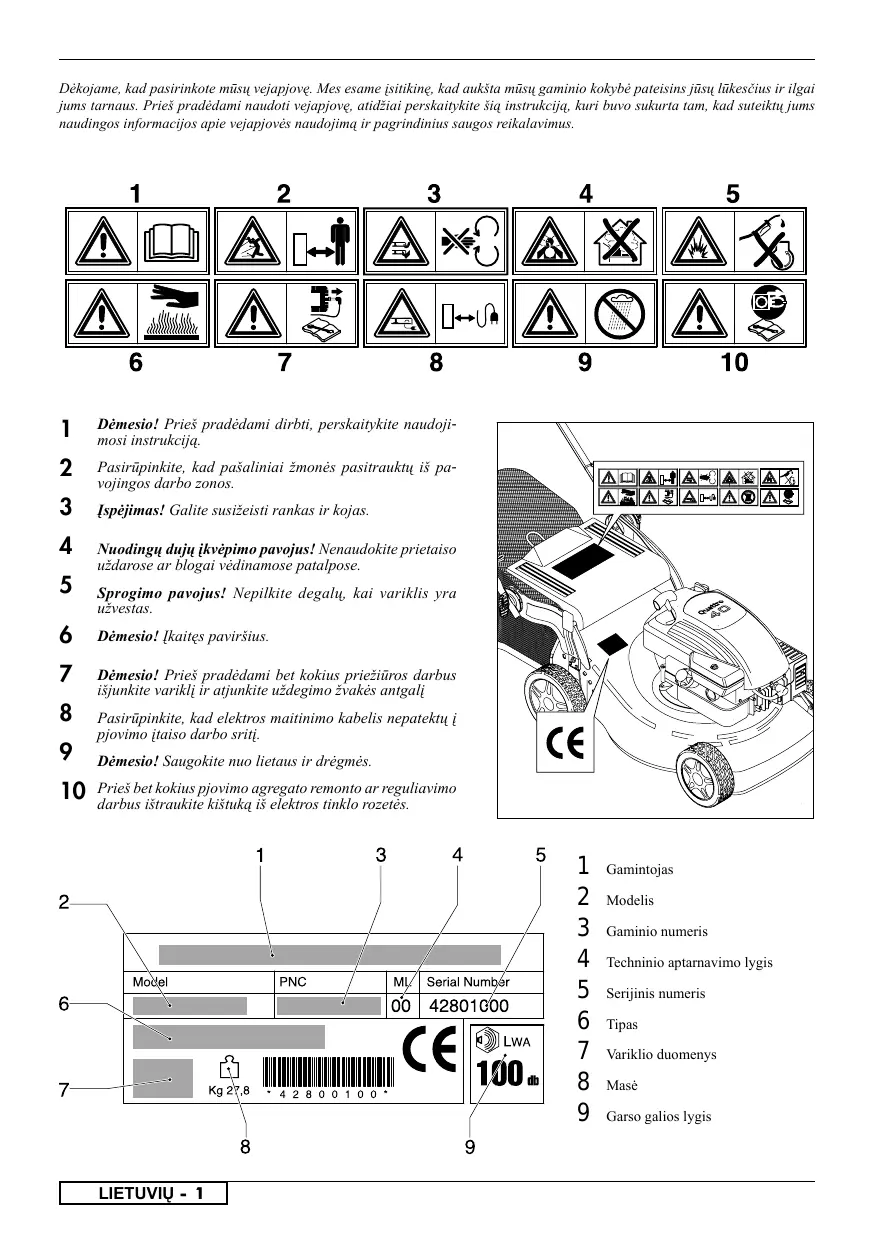

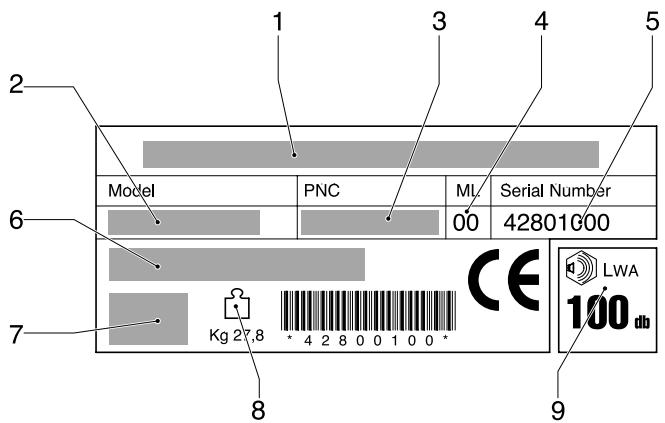

LIETUVIŲ - 1 Gamintojas Modelis Gaminio numeris Techninio aptarnavimo lygis Serijinis numeris Tipas Variklio duomenys Masė Garso galios lygis SAUGUMO NUORODOS Nurodymas a) Jaunesni nei 16 metų ir su vejapjovės naudojimo nurodymais nesusipažinę asmenys jos naudoti negali. b) Naudojantis vejapjovę asmuo darbo teritorijoje atsako už pašalinių asmenų saugumą. Kai vejapjovė įjungta, vaikai ir naminiai gyvūnai turi būti atokiau nuo prietaiso. c) Prietaisu galima tik pjauti žolę. Negalima jo naudoti kitais tikslais (pvz. lyginti kurmių išraustos žemės ar skruzdėlynų). d) Dirbkite tik pakankamai apšviestoje teritorijoje. e) Prieš pradėdami pjauti patikrinkite, ar žolėje nėra pašalinių daiktų, kuriuos vejapjovė gali išsviesti. Pjaudami stebėkite, ar neliko jų pjaunamoje teritorijoje. Paruošimas/veikimo būdas a) Pjaudami avėkite patvarius batus ir ilgas kelnes. b) Prieš pradėdami pjauti patikrinkite, ar peilis ir peilio tvirtinimo varžtas yra gerai pritvirtinti. Jei peilis sugadintas, jis turi būti pakeistas. c) Turite išjungti variklį, nuimti uždegimo žvakės antgalį ir palaukti, kol peilis nustos judėti prieš:

• transportuodami, perkeldami arba paimdami prietaisą iš darbo teritorijos;
• atlikdami remonto ir valymo darbus bei peilio apžiūrą;
• nustatydami pjovimo aukštį;
• palikdami prietaisą be priežiūros. Dėmesio! Užvedus variklį, peilis iš karto pradeda suktis. d) Dėmesio! Kuras gali lengvai užsidegti:
• Laikykite kurą tik jam skirtuose bakuose.
• Baką pildykite tik atvirame ore ir jokiu būdu tai darydami nerūkykite.
• Prieš užvesdami variklį, baką visiškai užpildykite benzinu. Kai variklis įjungtas ar dar šiltas, niekada neatidarykite bako dangtelio ir nepilkite benzino.
• Jei išpylėte benziną, niekada nebandykite užvesti variklio. Pastatykite prietaisą kitoje vietoje ir saugokite nuo galimo ugnies židinio, kol išgaruos benzinas.
• Gerai užsukite bako dangtelį. e) Prietaisai su vidaus degimo varikliu, siekiant išvengti apsinuodijimo pavojaus, neturi būti užvedami uždarose patalpose. f) Pjaudami eikite, niekada nebėkite. g) Kai norėsite prietaisą apsukti, arba kai jį trauksite savęs link, būkite ypatingai atsargūs. h) Jei dirbate šlaituose ar pakalnėse, turite imtis ypatingų atsargumo priemonių:
• avėkite neslystančius batus;
• atsargiai vaikščiokite;
• dirbdami eikite aplink kalvą, o ne į kalną ar pakalnę;
• keisdami eigos kryptį, būkite labai atsargūs;
• nedirbkite pernelyg stačiuose šlaituose.

i) Vejapjovės negalima naudoti, jei apsaugos įrenginiai

(dangtis, žolės surinktuvas ir t.t) sugadinti, netinkamai įmontuoti arba jų visiškai nėra. j) Dėl netinkamai įmontuotos žolės surinkimo ar išmetimo įrangos, peiliai gali pakelti į orą ir išsviesti papuolusius daiktus. k) Saugumo sumetimais variklio apsisukimų skaičius negali viršyti duomenų, pateiktų ant gaminio etiketės. l) Pagal naudojimo nurodymus atsargiai užveskite variklį. Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima.. m) Užvesdami variklį bei dirbdami, nekelkite aukštyn galinės vejapjovės dalies. n) Jei peiliai susidūrė su kokia nors kliūtimi, reikia nedelsiant išjungti variklį ir nuimti uždegimo žvakės antgalį. Vejapjovė turi būti patikrinta įgaliotame techninės priežiūros centre. Priežiūra ir saugojimas a) Visos veržlės, sraigtai ir varžtai visada turi būti gerai priveržti, kad jūsų vejapjovė būtų paruošta saugiam darbui. b) Niekada nestatykite prietaiso (kai jo bakas pilnas kuro) tokiose vietose, kur kuro garai galėtų pasiekti atviros ugnies šaltinį ar kibirkštis. c) Tik varikliui atvėsus, gaminį galite padėti į patalpą. d) Ant variklio, duslintuvo, akumuliatoriaus tvirtinimo skyriaus ir kuro bako neturi būti žolės, lapų ir tepalo. Taip sumažės gaisro rizika. e) Nuolat tikrinkite, ar vejapjovės žolės surinktuvas nesusidėvėjo. f) Reikia nedelsiant pakeisti susidėvėjusias arba pažeistas vejapjovės detales. g) Jei reikia išpilti iš bako benziną, tai darykite tik atvirame ore. h) Pagal nurodymus sumontuokite peilius. Naudokite tik tokius peilius, ant kurių yra nurodytas gamintojas (ar jo ženklas) arba tiekėjas ir pažymėtas užsakymo numeris.

i) Keisdami peilius, naudokite apsaugines pirštines - taip

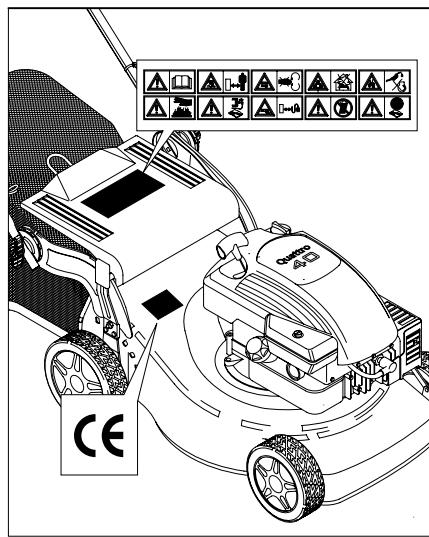

Viršutinė rankena Kuro siurbliukas Viršutinės rankenos tvirtinimo sparnuotoji veržlė Žolės surinktuvas Alyvos bakelio dangtelis Variklio alyvos išleidimo varžtas Korpusas Pjovimo aukščio nustatymo svirtis Uždegimo žvakė Kuro bako dangtelis

Variklio starterio rankenėlė Apsauginis dangtis Akseleratoriaus svirtelė Variklio stabdymo svirtis Pavaros reduktorius Uždegimo raktas Pagerintos automatinės pavaros greičio svirtis Pavaros sankabos svirtis

ŽOLĖS SURINKTUVO MONTAVIMAS

APSAUGINIO MONTAVIMAS (jeigu dar nesurinktas) ŽEMUTINIŲ RANKENŲ MONTAVIMAS (Žemutinių) AUKŠTUTINIŲ RANKENŲ MONTAVIMAS (Aukštutinių) RANKENŲ REGULIAVIMAS MULČIAVIMO KAMŠČIO ĮSTATYMAS (tik tiems modeliams, kur tai įeina į sudėtį) Norėdami pjauti žolę mulčiavimo sistema (žolė nesurenkama), pakelkite apsauginį dangtį, įmontuokite kamštį ir pritvirtinkite spyruoklę, kaip parodyta.

PJOVIMO AUKŠČIO NUSTATYMAS

Dirbkite tik tinkamai uždėję žolės surinktuvą arba apsauginį dangtį. Prieš nuimdami žolės surinktuvą arba nustatydami pjovimo aukštį, išjunkite variklį. Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima. Prieš pradėdami pjauti, pašalinkite iš žolės visus pašalinius daiktus, o pjaudami stebėkite ar jų neliko pjaunamame plote. Užvesdami variklį bei dirbdami, nekelkite aukštyn galinės vejapjovės dalies. LIETUVIŲ - 3 Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima. VEIKIMAS VARIKLIO PARUOŠIMAS (Piešinis JI) Skaitykite variklio gamintojo pateiktą naudojimosi instrukciją. Dėmesio: prieš naudodami vejapjovę, į variklį pripilkite alyvos (0,6 l). VARIKLIO UŽVEDIMAS (Piešinis JII) Paruošę prietaisą, galite užvesti variklį: a) Varikliai su oro sklende: jei variklis šaltas, akceleratoriaus svirtelę (13) nustatykite į „START“ padėtį. b) Prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos, taip paruošite variklį užvedimui. Užvesdami variklį ir darbo metu, laikykite stabdymo svirtį pritrauktą - taip stabdžių trinkelė bus atitraukta nuo smagračio. c)Varikliai su degalų pildymo sistema: 3 arba 4 kartus paspauskite ant karbiuratoriaus esantį kuro siurbliuką (2), akseleratoriaus svirtelę (13) nustatykite į „MAX|“ padėtį. Variklio naudojimo instrukcijoje pateikta daugiau nuorodų. d) Variklio užvedimas: Rankinis užvedimas (prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos). lVariklio starterio rankenėlę (11) nestipriai patraukite, kol, veikiant kompresijai, pajusite pasipriešinimą. Atleiskite rankenėlę ir stipriai patraukite. ELEKTRINIS PALEIDIMO BŪDAS. (prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos). l Įstatykit elektros šakute (G)į variklio elektros rozete (H). Pasukit uždegimo raktą (16) DEMESIO! Ašmenys pradeda suktis tik paleidus variklį. Dirbdami laikykite variklio stabdymo svirtį (14) pritraukta. Jei ją atleisite, variklis išsijungs. PJOVIMAS Norėdami pjauti žolę, stumkite prietaisą rankomis arba įjunkite automatinę pavarą. Automatinė pavara įjungiama nuspaudžiant sankabos svirtį (17 - 18) (Piešinis JIII); laikykite pavaros sankabos svirtį prispaustą prie vejapjovės rankenos. Atsargiai: įjunkite sankabą tik veikiant varikliui. Automatinę pavarą išjunkite atleisdami sankabos svirtį (18). SANKABOS MOVOS KABELIO REGULIAVIMAS (tik savaeigiams variantams) Svarbu: jei, spaudžiant sankabos svirtį, neįsijungia automatinė priekinė pavara, reikia sureguliuoti sankabos troselį. Įkiškite spyruoklę (P) į vieną iš kiaurymių (R) arba (S).

DĖMESIO! Prieš atlikdami techninės priežiūros darbus išjunkite variklį ir nuimkite uždegimo žvakės antgalį.. Keturtakčiuose varikliuose reikia patikrinti alyvos lygį, papildyti, o jei ji nešvari - pakeisti. Daugiau informacijos rasite variklio naudojimosi instrukcijoje. Nuolat tikrinkite vejapjovę ir pašalinkite korpuso apačioje susikaupusią žolę. Valydami vejapjovę niekada nepilkite ant jos vandens, nes galite sugadinti elektrinį starterį. Būkite atsargūs, nes duslintuvas gali būti karštas. Dažnai tikrinkite, ar rotaciniai peiliai nėra pažeisti. ei vejapjovės peilis atsimušė į kokį nors kietą daiktą, prietaisas turi būti patikrintas įgaliotame techninės priežiūros centre. Apatinės korpuso dalies valymas Mašina turi būti išjungta, nejudančioje padėtyje. - Vandens žarnos antgalį (22) prijunkite prie korpuse esančios jungties. Paleiskite vandenį. - Užveskite variklį (peilis sukasi) ir palikite jį keletą minučių užvestą. - Baigę valyti išjunkite variklį, nutraukite vandens tiekimą, atjunkite vandens žarną nuo jungties ant korpuso. LIETUVIŲ - 4 ROTACINIS Norėdami nuimti peilį (23), atsukite varžtą (24). Patikrinkite peilio laikiklį (25), poveržles (26), pleištą (27) ir, jei reikia, pakeiskite. Montuodami patikrinkite, ar pleištas (27) įstatytas į ašį, o peilis pritvirtintas taip, kad ašmenys būtų nukreipti variklio sukimosi kryptimi. Peilis turi būti pritvirtintas varžtu (24) ir jo užveržimo momentas turi būti 5.34 Kgm (52.4 Nm).

ELEKTRINIO PALEIDIMO KOMPLEKTAS

Prieš pirmą karą paleidžiant variklį rekomenduojama maždaug 2 – 3 valandas pakrauti bateriją Jeigu bateriją paleidimo metu duoda mažą įtampą, pakraukite ją 24 valandas. Paleidžiant nelaikykite startą paspaustu ilgiau, nei 5 sek. AKUMULIATORINĖS BATERIJOS UTILIZACIJA. Šios baterijos turi markiruote su užrašu „uždaroji dėžė utilizavimo atliekoms“, turi simbolį Pb ( baterija turi savo sudėtyje šviną) ir neturi būti utilizuotos buitinių atliekų konteineriuose. AKUMULIATORINĖS BATERIJOS TECHNINIS APTARNAVIMAS. SVARBI PASTABA:

Vartotojas pagal įstatymus privalo perduoti išnaudotas akumuliatorines baterijas į specialų surinkimo punktą ar gražinti jų pardavėjui. Teisingam akumuliatorinės baterijos (29) techniniam aptarnavimui, ypač ruošiant ją ilgai prastovai, tam, kad perkrauti nebūtinai reikalinga išimti ją iš skyriaus, paprastai padarykite sekantį:

1) Atjunkit kontaktą (30)

2) Laikykit bateriją vėsoje sausoje vietoje.

3) Prieš naudojant perkraukite ją kambarinėje temperatūroje

4) Prieš naudojant vėl prijunkit kontaktą (30)

GARANTIJA IR GARANTAVIMO POLITIKA

Jeigu garantinio laikotarpio metu dėl nekokybiškos gamybos atsiras bet kurios dalies gedimų, kompanija „Husqvarna Autodoor Prodakst“ savo įgaliotųjų serviso specialistų pagalba atliks klientui nemokamą remontą ar pakeis dalys su sąlyga, kad a) Dėl gedimo bus tiesioginiai pranešta remonto įgaliotajam specialistui; b) Bus pateikti pirkimo įrodymai c) Gedimas atsitiko ne dėl nedėmesingo ar netinkamo vartojimo ir ne dėl nauduotojo neteisingos reguliotės; d) Gedimas atsirado ne dėl natūralaus nusidėvėjimo priežasčių; e) Jeigu šis prietaisas nebuvo serviso aptarnavime ar nebuvo remontuojamas, nebuvo demontuotas ir jo atžvilgiu nebuvo kokio nors kito žmogaus įsikišimo, kuris neturėjo tam„Husqvarna Autodoor Prodakst“ įgaliojimų; f) Jeigu šis prietaisas nebuvo nuomojamas; g) Jeigu šis prietaisas nebuvo vartojamas už tos šalies ribų, kurioje jis buvo nupirktas; h) Jeigu šis prietaisas nebuvo vartojamas komercijos tikslams. Ši garantija yra papildoma ir jokiu būdu nesumažina kliento teisų. Surišti su žemiai išdėstytu gedimai nekompensuojami, todėl yra labai svarbu kad Jus susipažintum su šia Operatoriaus Instrukciją ir suprastum kaip reikia dirbti ir kaip reikia atlikti šio prietaiso techninį aptarnavimą: LIETUVIŲ - 5 Gedimai, kuriems netaikoma šia garantiją: - Pažeistų ar nusidėvėjusių ašmenų keitimas; - Gedimai, kurie atsirado dėl pirminio gedimo pranešimo nebuvimo; - Gedimai, kurie atsirado dėl staigaus stūmio; - Gedimai, kurie atsirado dėl instrukcijų ar rekomendacijų neprisilaikymo eksploatavimo metu, kurios yra aprašytos šioje Operatoriaus Instrukcijoje. - Atiduotiems į nuomą prietaisams ši garantija netaikoma; - Toliau įvardinti gaminiai skaitosi turintieji palinkimą nusidėvėjimui ir jų tarnybos terminas priklauso nuo reguliaraus techninio aptarnavimo, todėl dėl jų paprastai nereiškia jokių teisminių pretenzijų dėl garantinių įsipareigojimų: Ašmenys, Elektros tinklų kabeliai, Pavaros diržai. DĖMESI0! „Husqvarna Autodoor Prodakst“ neprisiima sau atsakomybės šios garantijos ribose dėl tų gedimų, kurie pilnai ar dalinai, tiesioginiai ar netiesioginiai atsirado dėl atsarginių dalių ar papildomų dalių pastatymo, kurios nebuvo „Husqvarna Autodoor Prodakst“ pagamintos ar patvirtintos ar jeigu prietaisas buvo pakeistas kakiu nors kitu būdu. ATITIKTIES DEKLARACIJA Aš, žemiau pasirašęs Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) liudiju, kad ši vejapjovė: Kategorija........................................................ Ritulinė benzininė sukimosi mašina Gamintojas...................................................... Husqvarna Autodoor Prodakst Atitinka Direktyvos 2000\14\ EES specifikacijoms.. Tipas.................................................................................A Versija.............................................................................. B Apiėmimo plotis ............................................................C Garantuojamas garso galios lygis................................... D Išmatuotas garso galios lygis...........................................E Garso slėgio lygis klausai............................................... G Pjaunamojo įtaiso rūšis ...................................................sukantis antgalis Serijos nustatymas ..........................................................Žiūrėkit šio produkto nominalinių reikšmių etiketė Atitikties nustatymo procedūra.......................................ANNEX VI Gavusios pranešimą instancijos.......................................Nr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway Kitos Direktyvos .............................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC Rankenos vibracija...........................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201 Bengt Ahlund Tehniskais direktors Husqvarna Outdoor Product Italia S.p.A. Via Como 72 - 23868 Valmadrera (LC) 3/08/2006 LIETUVIŲ - 6 Spoštovani kupec, zahvaljujemo se Vam za nakup enega naših proizvodov in Vam želimo veliko zadovoljstva pri delu z novo kosilnico. Preden pričnete z uporabo kosilnice, pozorno preberite navodila, predstavljena v tem priroèniku, da bi spoznali in razumeli njegovo vsebino glede pravilne uporabe kosilnice in temeljnih varnostnih ukrepov pri delu.
