GEBRUIKSAANWIJZING LM 2147 CMDE JONSERED

NL fabrikant zich het recht voor om rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te geven. Deze handleiding is samengesteld voor het gebruik van verschillende modellen grasmaaimachines van verschillende afmetingen en met verschillende accessoires. Produsenten forbeholder seg all rett og mulighet til NO å forandre tekniske detaljer i denne manualen uten forhåndsvarsel.

Wij danken u voor het vertrouwen waarmee voor u onze maaimachine heeft gekozen. U zult langdurig plezier hebben van de kwaliteit van dit produkt. Leest u aandachtig dit handboek, dat speciaal bedoeld is om u te informeren over het juiste gebruik ervan volgens de vereiste veiligheidsvoorwaarden.

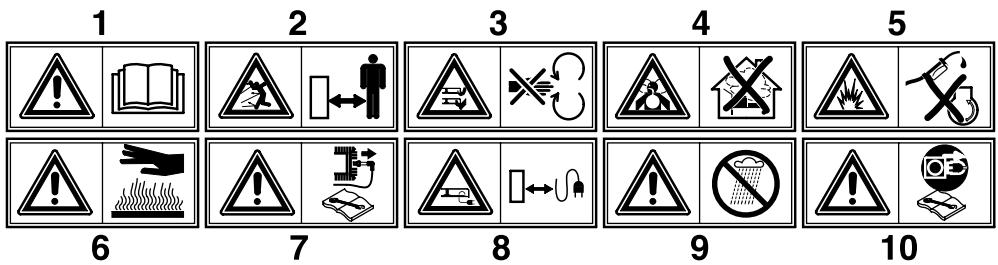

Pas op! De gebruiksaanwijzing voor het gebruik nauwkeurig doorlezen.

Zorg ervoor dat andere personen buiten de gevarenzone blijven!

Let op, gevaar voor verwondingen aan handen en voeten. Gevaar voor inademing van giftige gassen! Gebruik het apparaat niet in gesloten of niet goed geventileerde ruimtes Gevaar voor explosie! Vul geen brandstof met draaiende motor bij.

Pas op! Warm oppervlak

Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren.

De voedingskabel op afstand van de maairichting houden.

Voorzichtig! Beschermen tegen regen an vocht. .

Voor alle onderhoudswerkzaamheden aan de gazonmaaier de stekker uittrekken

1 2 3 4 5 6 7 8 9 NEDERLAND - 1

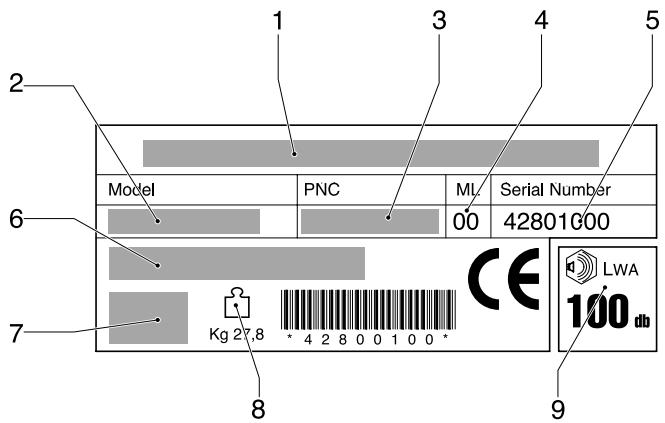

Fabrikant Model Productnummer Onderhoudshandel Serienummer Type Motorinformatie Gewicht Geluidsvermogen

VEILIGHEIDSVOORSCHRIFTEN Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training l Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine. l Laat kinderen of mensen die niet bekend zijn met de instructies, de maaimachine niet gebruiken. Het is mogelijk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder. l Maai nooit terwijl mensen, vooral kinderen, of huisdieren in de buurt zijn. l Bedenk dat de bestuurder of gebruiker verantwoordelijk is voor ongelukken of risico’s die andere mensen of hun eigendommen kunnen overkomen. II. Voorbereiding l Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de ma chine niet blootsvoets of terwijl u open sandalen draagt. l Inspecteer de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de ma chine kunnen worden weggeslingerd. l WAARSCHUWING - Benzine is licht ontvlambaar. - Bewaar brandstof in blikken die speciaal voor dat doel zijn bestemd. - Tank alleen buiten en rook niet tijdens het tanken.Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit terwijl de motor draait of heet is. - Als benzine is gemorst, probeer de motor dan niet te starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven. - Draai de dop van alle brandstoftanks en -blikken weer goed vast. l Vervang defecte geluiddempers. l Inspecteer vóór het gebruik altijd of de messen, mesbouten en maai-inrichting niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden. l Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien. III. Bediening l Laat de motor niet draaien in een besloten ruimte waar gevaarlijke koolmonoxydedampen zich kunnen verzamelen. l Maai alleen bij daglicht of goed kunstlicht. l Ook om nat gras te maaien, waar mogelijk. l Loop voorzichtig op hellingen. l Loop normaal, ren niet. l Maai met een grasmaaier met wielen altijd dwars op de helling, nooit van boven naar onder of omgekeerd. l Wees bijzonder voorzichtig als u op een helling van richting verandert. l Maai niet op erg steile hellingen. l Wees bijzonder voorzichtig als u de grasmaaier naar uzelf toe duwt of draait.

l Zet het mes uit als u de grasmaaier moet optillen om deze over plaatsen zonder gras of van het ene naar het volgende gazon te vervoeren. l Werk niet met de grasmaaier als de beschermkappen of veiligheidsmechanismen niet in orde of niet aangebracht zijn (bijv. beschermkappen of grasvangmechanismen). l Verander de instelling van de motorregelaar niet en laat de motor niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden. l Zet alle mes- en aandrijfkoppelingen in hun vrij voordat u de machine start. l Start de machine of de motor voorzichtig en volgens de gebruiksaanwijzingen en houd uw voeten uit de buurt van het mes. l Til de grasmaaier niet op terwijl u deze start of de motor ervan aanzet, tenzij de grasmaaier dient te worden opgetild om deze te kunnen starten. Til de ma chine in dit geval niet hoger op dan nodig en til alleen het gedeelte op dat het verst van de bediener is verwijderd. l Zet de machine niet aan terwijl u voor de afvoer staat. l Steek uw handen of voeten nooit onder of in de buurt van draaiende delen. Houd de afvoeropening altijd vrij. l Til de grasmaaier nooit op en draag deze nooit terwijl de motor draait. l Zet de machine uit en maak de bougiedraad los:- voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt of eraan werkt; - nadat u een ongewenst voorwerp heeft geraakt. Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt; - als de machine abnormaal begint te trillen (onmid-dellijk controleren). l Zet de machine uit: - als u de grasmaaier achterlaat; - voordat u brandstof bijvult. l Minder gas tijdens het uitlopen van de motor, en als de motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afs-luiten. l Rijd langzaam als u een meeloopstoeltje gebruikt. IV. Onderhoud en Opslag l Houd alle moeren, bouten en schroeven goed vastgedraaid zodat u er zeker van kunt zijn dat de machine in een veilige bedrijfsstaat verkeert. l Sla de machine nooit in een gebouw op, waar dampen een open vlam of vonk kunnen bereiken, terwijl zich ben zine in de tank bevindt. l Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt. l Beperk brandgevaar: houd de motor, geluiddemper, accuruimte en benzine-opslagruimte vrij van gras, bladeren of een overmaat aan smeervet. l Controleer de opvangzak vaak op slijtage of verwering. l Vervang versleten of beschadigde onderdelen om veiligheidsredenen. l Als de brandstoftank afgetapt moet worden, moet dit buiten worden gedaan.

Deflector Gashendel Veiligheidshendel Complete reductor Contactsleutel Hendel Koppelingshende

BEVESTIGEN VAN DE GRASOPVANGBAK BEVESTIGEN VAN DE DEFLECTOR (indien niet reeds gemonteerd) BEVESTIGEN VAN DE HENDELS (Onderste) BEVESTIGEN VAN DE HENDELS (Bovenste) STELLEN VAN DE HENDELS PLAATSEN VAN DE MULCHING-DOP (alleen voor modellen waarbij deze is inbegrepen) Doe, om het gras te maaien met het mulching-systeem (zodat het gras blijft liggen), de kap omhoog en plaats de dop door het met de veer vast te zetten zoals aangegeven op de tekening.

AFSTELLEN VAN DE SNIJHOOGTE VOORBEREIDING BESCHERMSTUKKEN  Werk altijd met geplaatste grasbak of beschermkap.  Voor het verwijderen van de grasbak en het afstellen van de snijhoogte altijd de motor stopzetten.  Bij lopende motor nooit met handen of voeten onder de rand of in de uitwerp-opening van het maaikast komen Voor het maaien dienen vreemde voorwerpen van het terrein verwijderd te worden. Let tijdens het maaien op eventueel achtergebleven vreemde voorwerpen. De gebruiker is binnen zijn werkzone verantwoordelijk voor derden. Tijdens het werken of het starten van de motor de maaimachine niet optillen. Indien nodig kan de machine wel

zodanig schuin gehouden worden dat de snijkant zich altijd weg van de gebruiker bevindt. Bij lopende motor in géén geval met handen of voeten onder de rand of in de uitwerp-opening van het maaihuis komen.

WERKEN MET DE MAAIMACHINE VOORBEREIDING VAN DE MOTOR (Fig.JI) Voor de voorbereiding van de motor het instructiehandboek van de motorfabrikant raadplegen. LET OP: Voor het gebruik olie aan de motor toevoegen (0.6l ).

ELEKTRISCH STARTEN: (De stophendel van de motor vasthoudend (14)). Plaats de plug (G) in het gat (H) op de motor. Draai de sleutel (16) PAS OP: zodra de motor gestart wordt gaat het mes draaien.

STARTEN VAN DE MOTOR (Fig.JII) Na de voorbereiding kan de motor op de volgende manier gestart worden: a) Voor motoren met choke-systeem: bij koude motor, de gashendel (13) op de START zetten b) Het remhandvat (14) indrukken om de motor te kunnen starten, houd de hendel tegen het handvat aangedrukt bij het starten en tijdens het gebruik van de machine (laat de rem van de motor werken). c) voor motoren met primer-systeem: de primerknop op de carburateur (2) 3 of 4 keer indrukken;de gashendel (13) op MAX zetten. Voor nadere aanwijzingen is het raadzaam het instructieboekje van de motor te raadplegen. d) Motor starten: HANDMATIG STARTEN: (De stophendel van de motor vasthoudend (14)). grijp de starterhandgreep (11) vast en trek langzaam aan het koord tot er compressie ontstaat. ontstaat. Laat de starterhandgreep vieren en trek vervolgens met een snelle krachtige beweging.

Houd de handgreep (14) ingedrukt tijdens het gebruik, bij het loslaten ervan stopt de motor. MAAIEN Begin het maaien door de machine met de hand voortduwen of de automatische besturing inschakelen. Inschakelen aandrijving (Fig.JIII): het koppelingshandvat (17 - 18) omhoog trekken en ingedrukt houden. PAS OP: alleen inschakelen bij lopende motor Uitschakelen aandrijving: het koppelingshandvat loslaten.

STELLEN VAN DE SCHAKELINGSKABEL (alleen voor zelfaangedreven versies) Belangrijk: wanneer bij aangetrokken koppelingshandvat de aandrijving niet ingeschakeld wordt, dient de koppelingskabel afgesteld te worden door de veer (P) in een van de volgende gaten van het plaatje (R) te plaatsen "S"

ONDERHOUD Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren  Bij viertakt-verbrandingsmotor regelmatig het oliepeil controleren. Indien nodig olie bijvullen of verversen. Voor nadere aanwijzingen het instructiehandboek van de motor raadplegen.  Regelmatig de schroeven en moeren controleren.  Na het maaien de machine altijd zowel van boven als van onderen schoonhouden. Vermijden dat zich gras onder het chassis verzamelt.  Niet met de uitlaat in contact komen, daar deze erg heet kan zijn.  Het mes vaak controleren: voor een goed snijresultaat dient het mes scherp en in balans te zijn.  Controleer vaak het mes op eventuele beschadigingen.

 Het is raadzaam aan het eind van elk seizoen de maaimachine door een vakman te laten nakijken; vooral wanneer het mes hard tegen hindernissen heeft gestoten. Reiniging orderchassis Met stilstaande en uitgeschakelde machine. - Verbind het verbindingsstuk (22) op het chassis met de watertoevoerkraan. Zet de kraan open. - Start de motor (draaiend mes) en laat hem enkele minuten draaien. Na de reiniging: zet de motor uit, draai de kraan dicht, verwijder de buis

MES  Voor het verwijderen van het mes (23) de schroef (24) losdraaien  Controleren: de messteun (25), koppelingsschijf (26), de spie (27) en de schijven (28) en in geval van beschadiging vervangen.

 Tijdens de montage ervoor zorgen dat de spie (27) in de zitting van de aandrijfas ligt en dat het mes met de snijkant in de draairichting van de motor geplaatst is. Het aanloopkoppel van de mesbevestigingsschroef (24) dient 5,34 Kpm (52,4 Nm) te bedragen.

KIT ELEKTRISCH STARTSYSTEEM  Het is raadzaam om de accu voor de eerste keer starten gedurende 2-3 uur op te laden. Indien de accu gedurende het starten onvoldoende lading blijkt te hebben, 24 uur opladen. Bij elke start niet langer dan 5 seconden aanhouden

AFVOER VAN DE ACCU De accu’s met het symbool “doorgestreepte vuilniscontainer” en met het chemische symbool Pb (=accu met lood) mogen niet bij het huisvuil weggegooid worden

ONDERHOUD ACCU LET OP Voor een correct onderhoud van de accu (29), vooral voor lange rustperiode’s, en voor het opladen, hoeft hij niet uit zijn behuizing genomen te worden, maar moet u als volgt te werk gaan:

De gebruiker is verplicht de oude accu’s op de speciale verzamelpunten of bij de wederverkopers in te leveren. Pb

1) Verwijder het contact (30) 2) Bewaar de accu in een koele en droge omgeving 3) Laad de accu voor het gebruik bij omgevingstemperatuur op gedurende 24-36 uur. 4) Herstel het contact (30) weer voor het gebruik

Garantie en garantiebeleid Als er binnen de garantieperiode onderdelen defect blijken als gevolg van fabrieksfouten, dan verzorgt Husqvarna Outdoor Products via diens bevoegde monteurs gratis voor reparatie of vervanging, mits: a)de fout onmiddellijk wordt doorgegeven aan de geautoriseerde service centre; b)het aankoopbewijs getoond kan worden; c)de fout niet veroorzaakt werd door misbruik, verwaarlozing of een foute instelling door de gebruiker; d)de fout geen gevolg is van normale slijtage; e)geen andere persoon, die niet door Husqvarna Outdoor Products geautoriseerd is, de machine onder-houden, hersteld of uit elkaar genomen heeft; f) de machine niet verhuurd werd; g)de machine het eigendom is van de oorspronkelijke klant; h) de machine niet voor commerciële doeleinden gebruikt werd.  Deze garantie is een extra service en zal in geen geval in de weg staan van uw statutaire rechten. Onderstaande defecten worden niet gedekt door de garantie. Daarom is het belangrijk dat u de richtlijnen in deze handleiding aandachtig leest, zodat u begrijpt hoe u de machine dient te bedienen en onderhouden:

Defecten die niet door de garantie gedekt worden: - Vervangen van versleten of beschadigde messen. - Defecten die het gevolg zijn van een oorspronkelijke fout die niet werd doorgegeven aan de geautoriseerde service center. - Defecten die veroorzaakt werden door een botsing met iets. - Defecten die optreden omdat het product niet gebruikt werd in overeenkomst met de richtlijnen en aanbevelingen die in deze handleiding staan. - Machines die verhuurd worden, zijn niet gedekt door deze garantie. - De volgende onderdelen worden beschouwd als onderdelen die onderhevig zijn aan slijtage. Hun functionele levensduur hangt af van een egelmatige onderhoudsbeurt en zij worden bijgevolg niet gedekt door de garantie: messen, elektrisch snoer, riem  Opgelet! Husqvarna Outdoor Products garantie dekt geen defecten die een rechtstreeks of onrechtstreeks gevolg zijn van de montage van reserveonderdelen of extra’s die niet geproduceerd of goed-gekeurd zijn door Husqvarna Outdoor Products, of defecten die het gevolg zijn van een wijziging aan de machine.

EC CONFORMITEITSVERKLARING Ik, ondergetekende Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). verklaar dat de grasmaaimachine:Categorie Benzine, met wielen, roterend Merk Husqvarna Outdoor Products Voldoet aan de specificaties van directief 2000/14/EEC Type A Versie B Maaibreedte C Gegarandeerd geluidsvermogen D Gemeten geluidsvermogen E Geluidsdrukniveau F Trilling van de hendel G Type maaier Roterend mes Identificatie van serie Zie Productlabel Procedure voor het beoordelen van conformiteit....ANNEX VI Op de hoogte gestelde instantieNr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway Andere directieven98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC en aan de volgende normenEN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201 Bengt Ahlund Technisch Directeur Husqvarna Outdoor Product Italia S.p.A. Via Como 72 - 23868 Valmadrera (LC) 3/08/2006
