NAVODILA ZA UPORABO LM 2147 CMDE JONSERED

POMEMBNA NAVODILA: Pozorno preberite navodila. Dobro jih morate razumeti, preden začnete uporabljati to orodje.

Pozor! Pozorno preberite navodila preden pričnete z uporabo kosilnice.

Oddaljite tuje osebe iz delovnega območja kosilnice!

Nevarnost vdihavanja strupenih izpušnih plinov! Nikoli ne uporabljajte kosilnice v zaprtem ali slabo zračenem prostoru.

Pozor! Ugasnite motor in snemite kabel s sveèke pred kakršnemkoli vzdrževalnem delu

Vedno ohranite razdaljo med električnim kablom in rezilom.

Pozor! Zaščitite pred dežjem in vlažnostjo.

Ugasnite motor in snemite električni kabel pred kakršnemkoli vzdrževalnem delu.

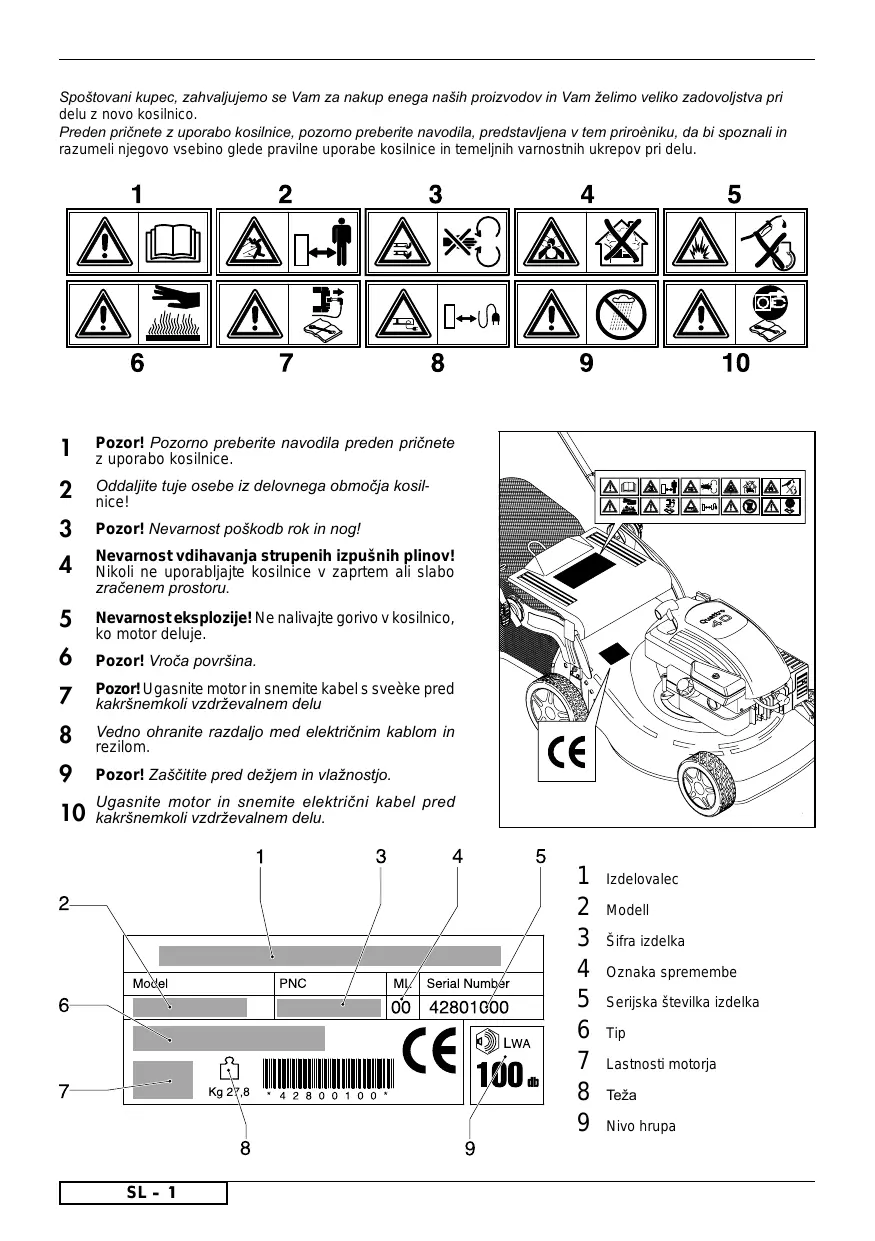

SL - 1 Izdelovalec Modell Šifra izdelka Oznaka spremembe Serijska številka izdelka Tip Lastnosti motorja Teža Nivo hrupa VARNOSTNI UKREPI Usposabljanje a)Osebe, ki niso seznanjene z navodili za uporabo, ne smejo uporabljati motorno kosilnico. Lokalni predpisi lahko določijo najnižjo starost za uporabo stroja b)Za nastalo škodo pri delu s kosilnico odgovarjate sami. Oddaljite iz delovnega obmoèja stroja otroke in domac°e z°ivali. c)Kosilnico lahko uporabljate samo za košnjo trave. Ni dovoljena uporaba kosilnice v druge namene (npr.: za izravnavanje terena ipd.). d)Kosite vedno pri dobri vidljivosti. e)Pred zac°etkom košnje je potrebno s travnika odstraniti vse trde predmete. Med košnjo bodite pozorni na morebitne predmete, ki so ostali na travniku. Priprava/Delovanje a) Med košnjo nosite èvrsto obutev in dolge hlac°e. b) Pred zac°etkom košnje preverite, c°e je orodje dobro pritrjeno. C°e je potrebno, rezilo enakomerno zbrusite na obeh straneh, da bi ohranili ravnovesje rezila. Ob vec°jih poškodbah rezila potrebno ga je zamenjati z novim. c) Ugasnite motor, odstranite kabel iz svec°ke preden: kosilnico premikate, dvigujete ali prevaz°ate, priènete z vzdrz°evanjem ali èišc°enjem kosilnice, priènete kakršenkoli poseg na rezilu, nastavite višino reza, pustite kosilnico nezavarovano. Rezilo se vrti še nekaj sekund po tem, ko ste motor ugasnili! d)Pozor! Gorivo je zelo hitro vnetljivo: Gorivo hranite samo v namenskih sodih. Nalivanje/pretakanje goriva opravite vedno na prostem in ne kadite! Rezervoar napolnite z gorivom vedno pred zagonom motorja. Ko motor deluje ali je še vroc°, zamašek rezervoarja nikoli ne odpirajte in ne dolivajte goriva. C°e ste polili gorivo, nikoli ne poskusite zagnati motor. Prestavite kosilnico na suho in preprec°ite, da pride do vz°iga dokler bencin ne izhlapi. Èvrsto zaprite zamašek rezervoarja. e)Kosilnice s 4-taktnim motorjem nikoli ne uporabljajte na zaprtem, ker obstaja nevarnost zastrupitve z izpušnimi plini. f) Med košnjo hodite, nikoli ne tecite. g) Bodite skrajno previdni, ko kosilnico obrac°ate ali ko jo vlec°ete proti sebi. h) Med košnjo na strmini ali bregu bodite skrajno previdni: uporabiti protizdrsne c°evlje, biti pozoren pri prestavljanju nog, kositi vedno prec°no na strmino, nikoli proti bregu, biti previden pri spremembi smeri voz°nje, ne kositi na veliki strmini ali bregu Ne uporabljajte kosilnice s popravljenimi, poškodovanimi varnostnimi napravami ali celo brez pravilno namešc°enih varnostnih naprav (npr.: zadnji šèitnik, zbiralec pokošene trave). j) V primeru neprimerne uporabe zbiralca pokošene trave obstaja nevarnost s strani rotirajoèega rezila in moz°nost izmeta predmetov navzven. k)Iz varnostnih razlogov, motor ne sme nikoli prekoraèiti tovarniško nastavljenega števila obratov, ki so navedeni na tipni tablici motorja. l) Pazljivo poz°enite motor ob upoštevanju navodil za uporabo motorja. Ko motor poz°ene, zmeraj poskrbite da se nihc°e ne pribliz°a z rokami ali nogami rotirajoc°emu rezilu ali odprtini za izmet pokošene trave. m) Ko motor deluje, kosilnice ne dvigujte. C°e je le potrebno, nagnite kosilnico tako, da je rezilo obrnjeno stran od uporabnika stroja. n) C°e ste z rezilom zadeli ob oviro, ustavite motor in odstranite kabel iz svec°ke. Kosilnico naj pregleda strokovno usposobljena oseba. Vzdrz°evanje in hranjenje a) Za varno delo s kosilnico redno preverjajte, da so vijaki in matice pravilno pritrjeni. b) Nikoli ne nalivajte goriva v prostoru, kjer bi lahko bencinski hlapi prišli v stik z odprtim ognjem ali iskro. Obstaja nevarnost eksplozije! ve. c°jem od 20 %.! Obstaja nevarnost eksplozije! c) Pustite, da se motor ohladi, preden kosilnico shranite v zaprt in ozek prostor. d) Vedno odstranite ostanke trave, listja in maziva z motorja, glušnika in rezervoarja, ker lahko pride do pregrevanja motorja ali celo do poz°ara. e) Redno preverite stanje zbiralca pokošene trave (košare). f) Iz varnostnih razlogov pravoc°asno zamenjajte obrabljene in poškodovane dele. g) Preden kosilnico pustite na zaprtem v zimskem obdobju, izpraznite rezervoar goriva na odprtem. h) Namestite rezila vedno ob upoštevanju ustreznih navodil. Uporabljajte samo originalna rezila z oznako imena ali znamke proizvajalca ali pooblašc°enega trgovca ter referenèno številko.

i) Za zašèito rok pri opravilih na rezilu vedno uporabite

zašc°itne rokavice SL - 2

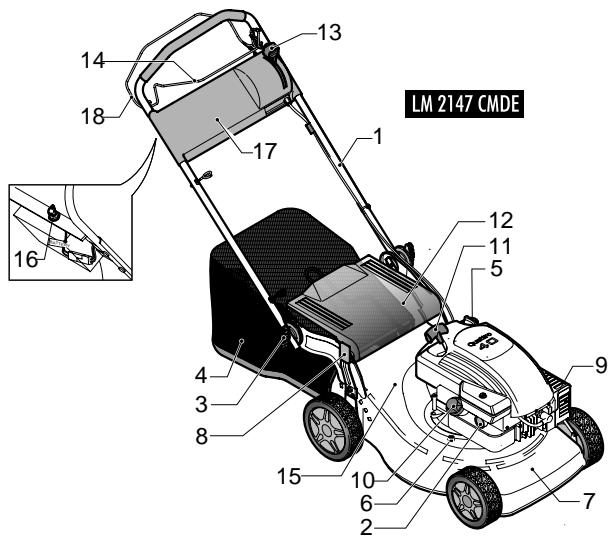

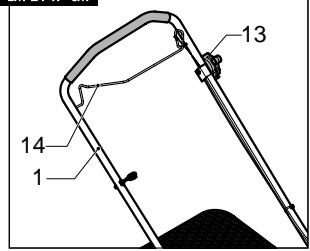

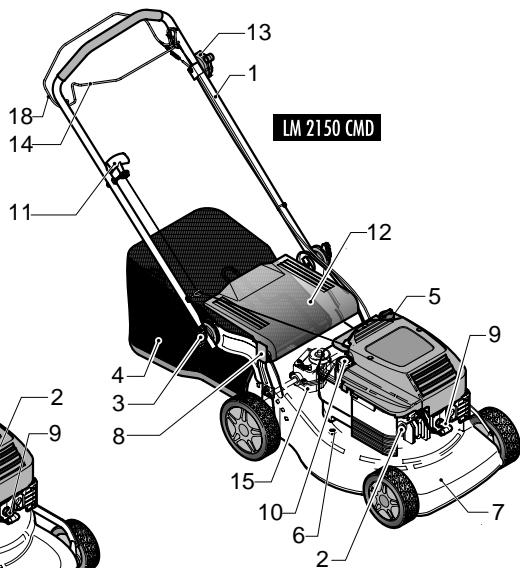

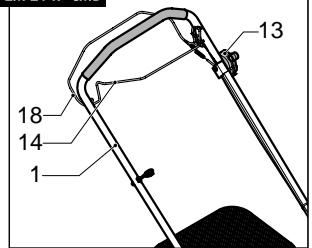

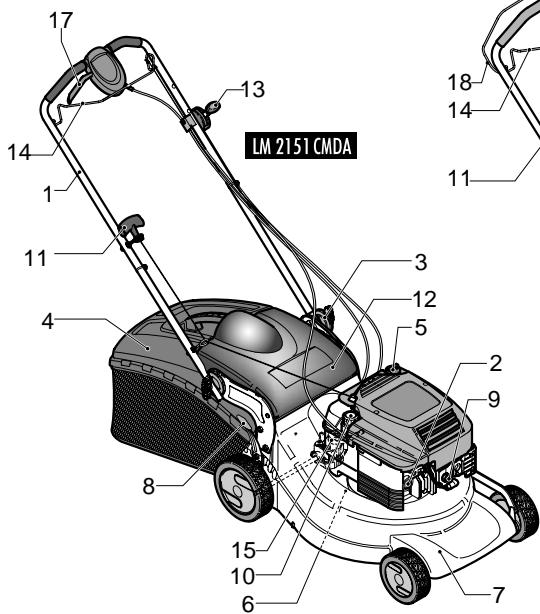

Zgornji del roc°aja Črpalka za obogatitev Vijaki, matice za pritrditev roc°aja Zbiralnik pokošene trave – košara Zamašek za nalivanje olja Zamašek za izpust olja Ohišje Vzvodi za nastavitev višine reza Svec°ka Zamašek rezervoarja goriva Roc°ica zagonske vrvice

Zadnji šc°itnik Vzvod za plin Varnostni vzvod (zaustavitev motorja) Sklop reduktorja Kljuc° elektric°nega zagona Vzvod hitrosti Roc°aj sklopke

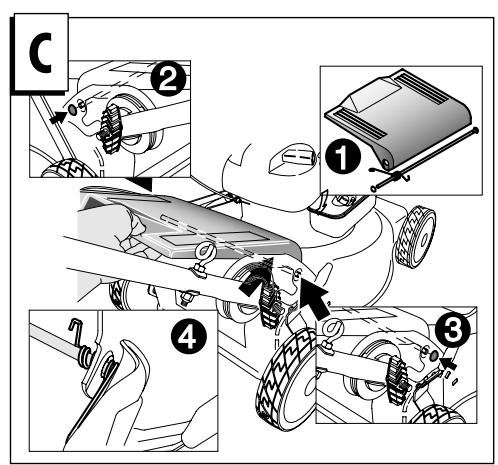

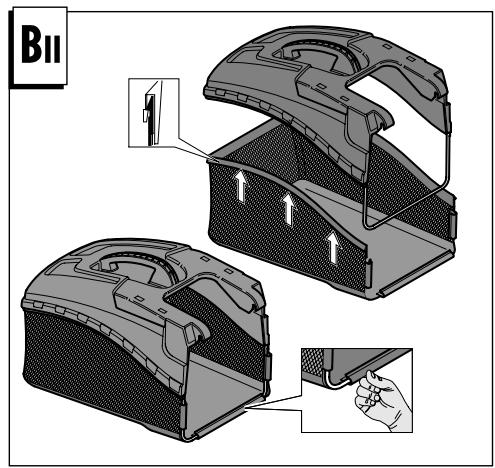

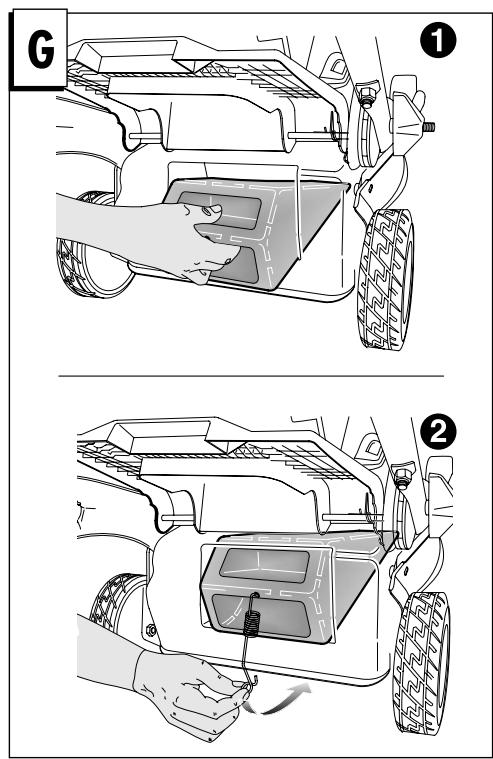

MONTIRANJE LOVILCA TRAVE

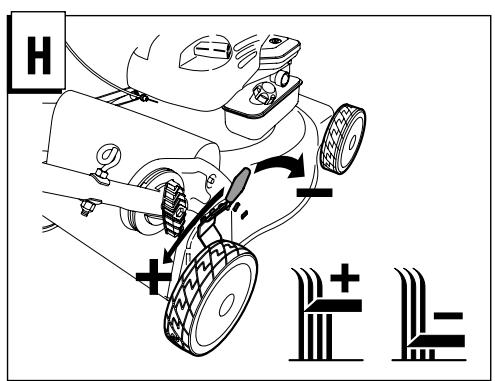

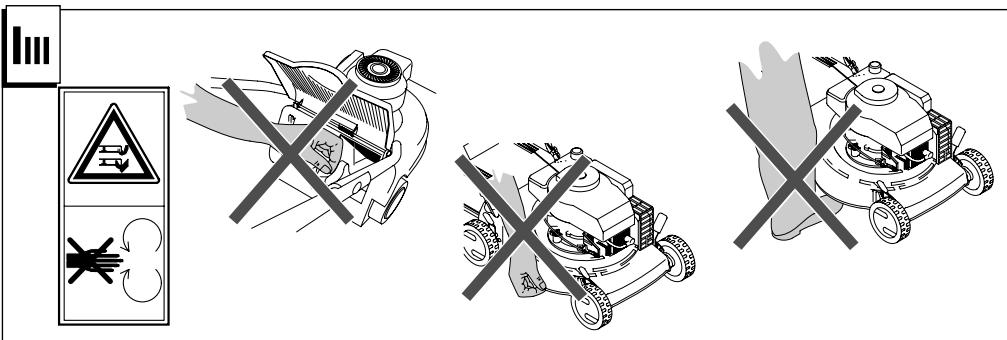

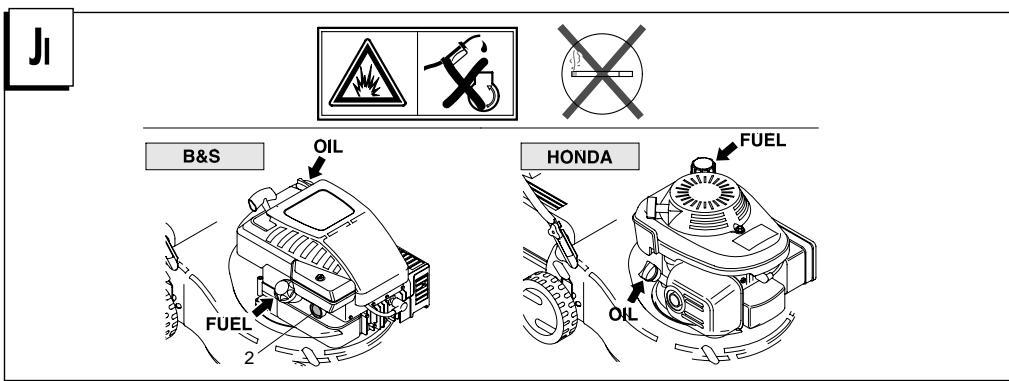

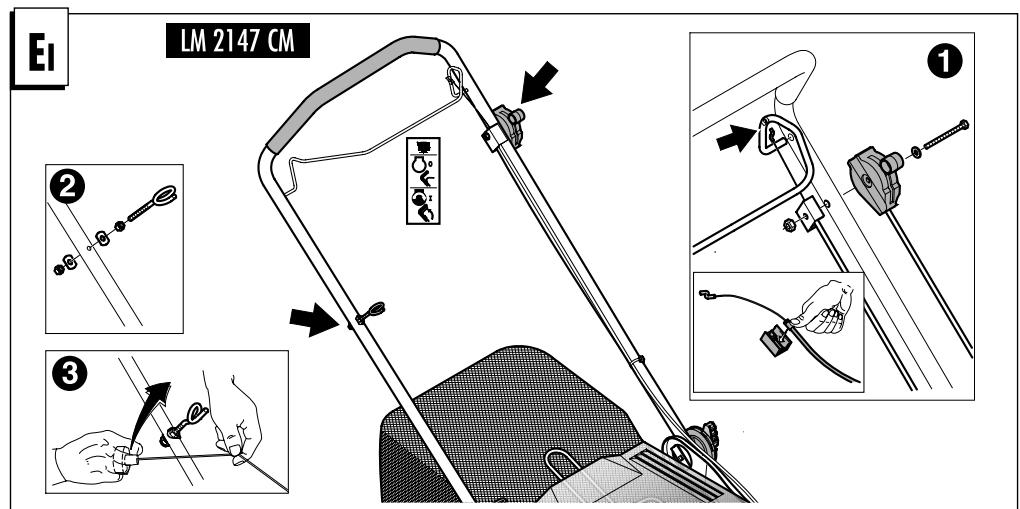

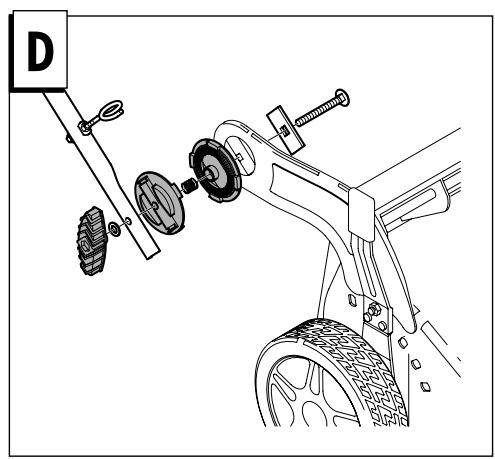

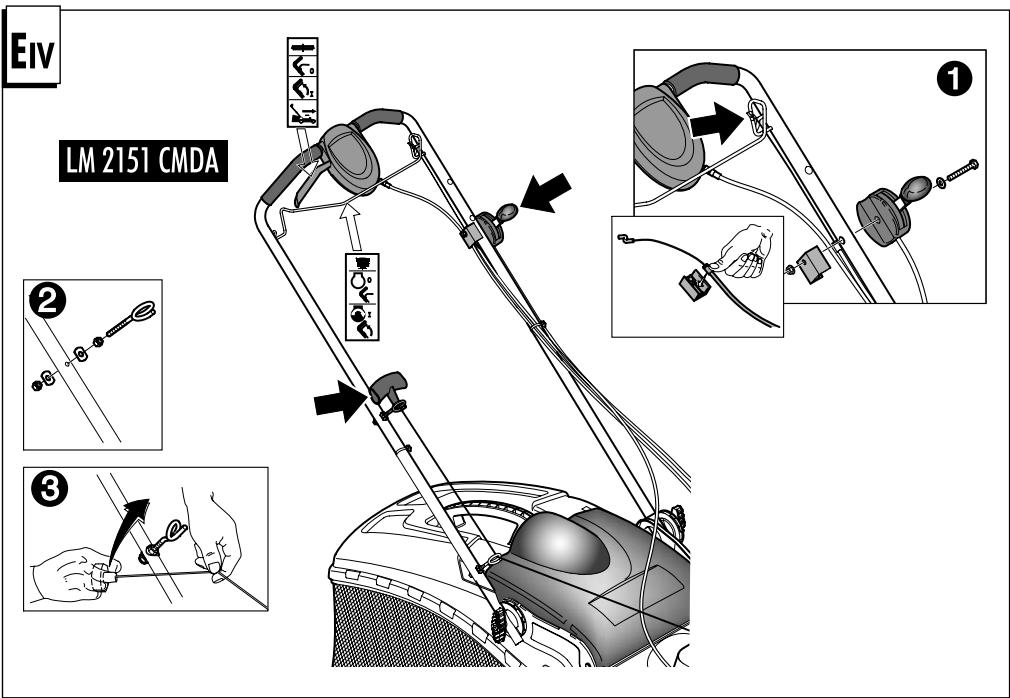

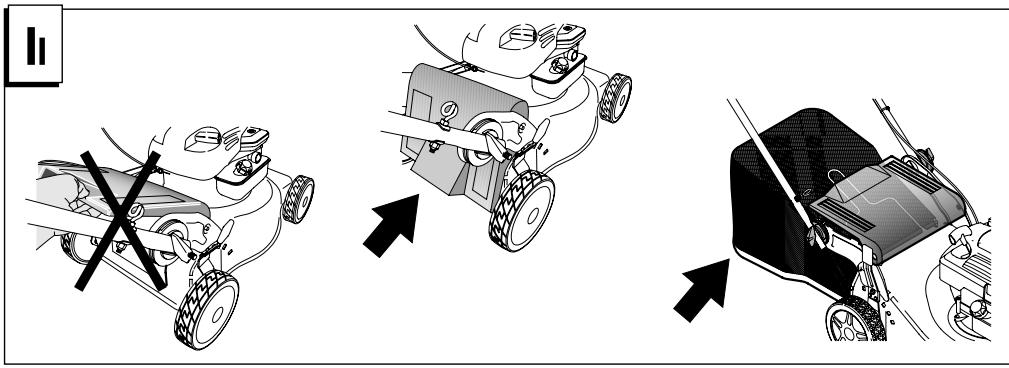

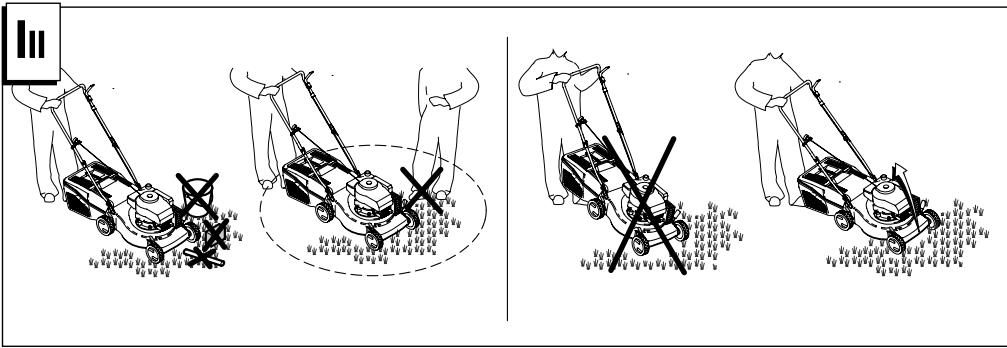

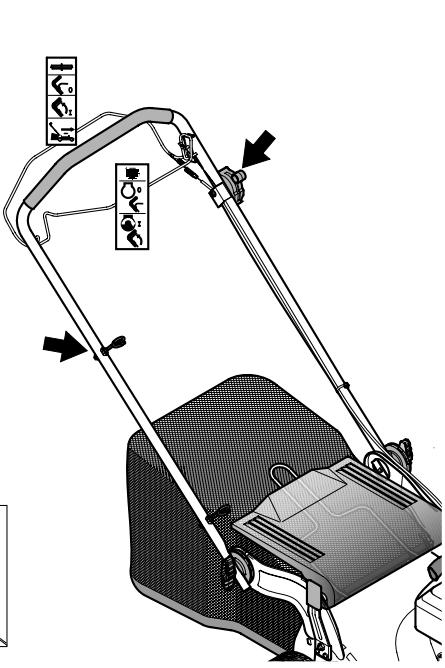

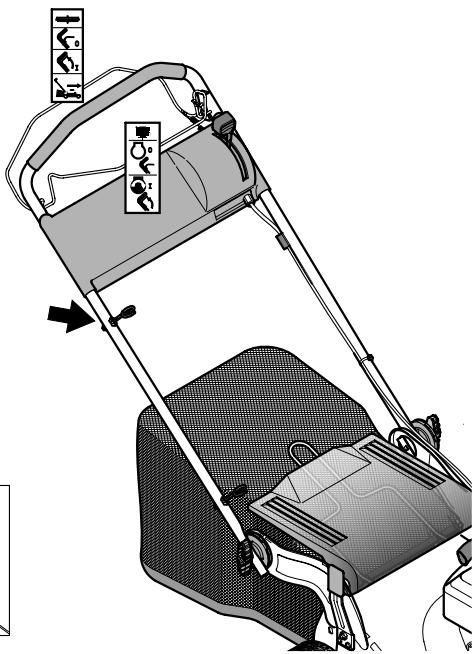

MONTIRANJE ZAPORNICE (če ni že sestavljen) MONTIRANJE ROKE (Spodnje) MONTIRANJE ROKE (Zgornje) NASTAVITEV ROKE VKLOP ZAMAŠKA »MULCHING« (samo za tiste modele, kjer je to predvideno) Za košnjo s pomo jo sistema »mulching« (brez pobiranja trave), dvignite š itnik in vstavite zamašek ter ga pritrdite, kot prikazano. Nastavitev višine reza Nastavitev šc°itnikov Pred uporabo kosilnice, zmeraj namestite zbiralnik trave ali šc°itnik. Preden odstranite zbiralnik trave ali naravnate višino reza, ugasnite motor. Med delovanjem motorja ne molite rok ali stopal pod rob ohišja ali v odprtino za izmet pokošene trave. Pred zac°etkom košnje, s travnika odstranite vse trde predmete. Med košnjo bodite pozorni na morebitne predmete, ki so ostali na travniku. Uporabnik kosilnice je odgovoren za tretje osebe v delovnem obmoc°ju stroja. SL - 3 Ne dvigujte kosilnice, ko se motor zaganja. C°e je potrebno, kosilnico lahko nagnete tako, da rezilo obrnete stran od uporabnika. Med delovanjem motorja se ne pribliz°ujte z rokami ali stopali robu ohišja ali odprtini za izmet pokošene trave Delovanje PRIPRAVA MOTORJA (slika jI) Pripravite motor ob upoštevanju navodil za uporabo motorja, ki ga je izdal proizvajalec. POZOR: Pred uporabo kosilnice, nalijte olje v motor (0,6l). Zagon motorja ( slika jII) Potem ko ste motor pripravili in namestili, poz°enite ga, kot sledi: a) Motorji s sistemom ‘’choke’’: Ko je motor hladen, postavite vzvod za plin (13) v poloz°aj START. b)Stisnite varnostni vzvod za zaustavitev (14), da omogoc°i te zagon motorja in ga drz°i te stisnjenega med delovanjem kosilnice, ker se z izpustitvijo vzvoda motor ustavi. c) Motorji s sistemom ‘’primer’’: Pritisnite 3-4 krat c°rpalko za gorivo na uplinjac°u (2); prestavite vzvod za plin (13) v poloz°aj MAX. Za dodatna pojasnila si preberite navodila za uporabo motorja. d) Zagon motorja: ROC°NI ZAGON (ob stisnjenem vzvodu za zaustavitev motorja (14)) Zgrabite roc°ico zagonske vrvice (11) in jo poc°asi vlecite dokler ne zac°utite odpor, ki ga povzroc°i kompresija, nato roèico malo popustite in jo potem sunkovito potegnite.

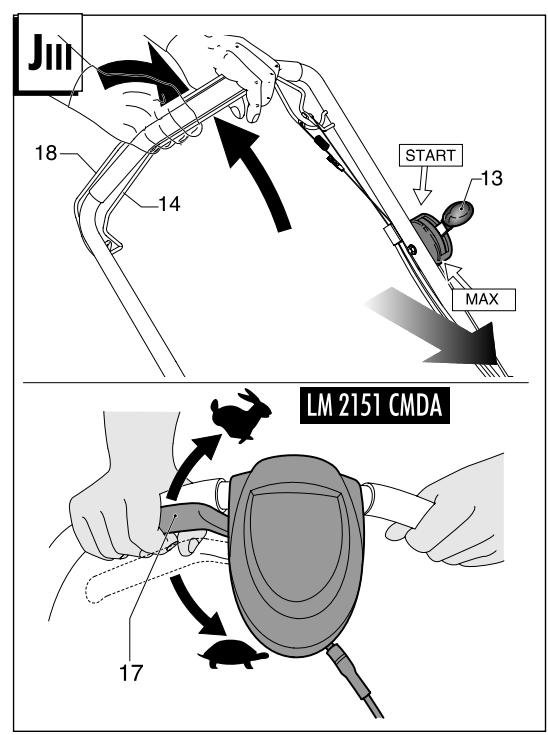

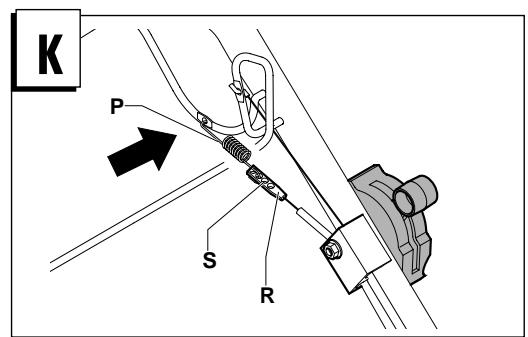

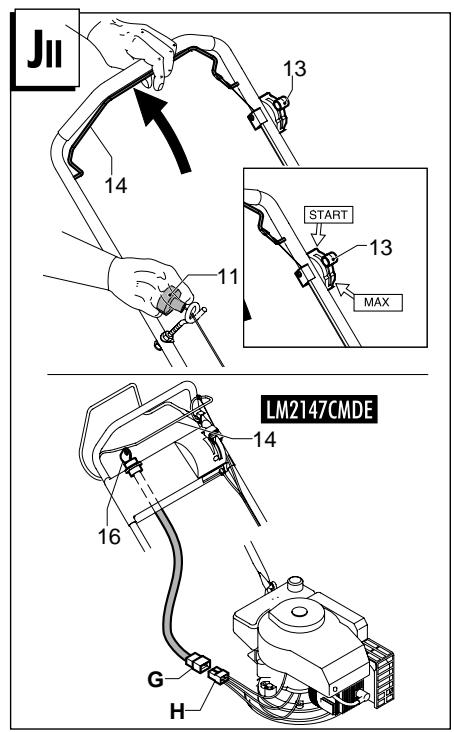

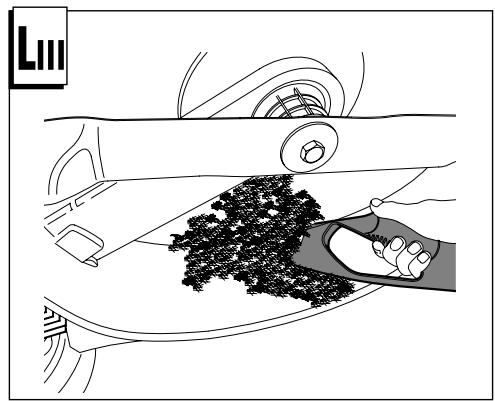

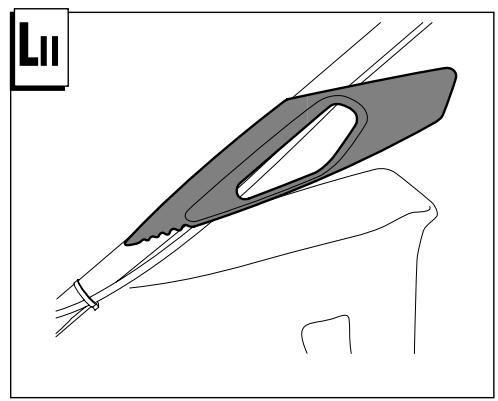

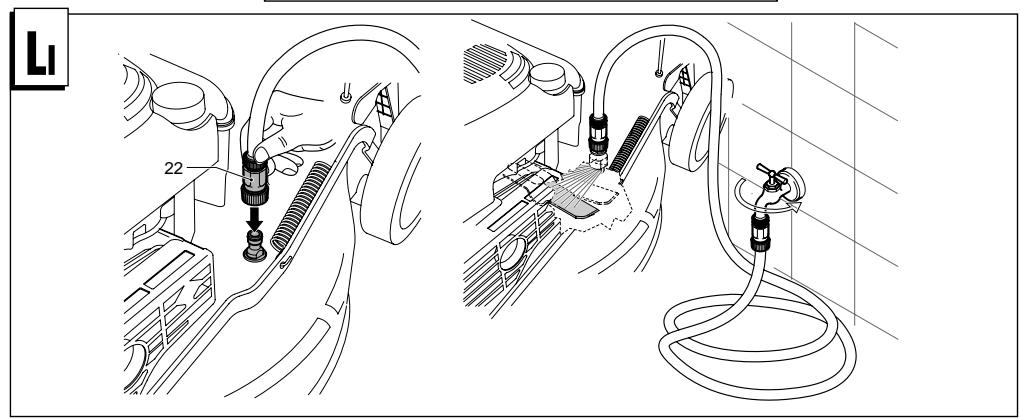

- Vtikač (G) vtaknite v vtičnico (H) na motorju. Obrnite ključ za vžig (16) POZOR! Ko motor deluje, je v pogonu tudi rezilo! Med delovanjem kosilnice drz°ite stisnjen roèaj (14), ker se z njegovo izpustitvijo motor ustav. REZANJE Pri rezanju kosilnico potiskajte naprej ali vklopite funkcijo avtomatskega pogona. Vklop avtomatskega pogona (slika JIII): dvignite roc°ico sklopke (17 - 18) in jo drz°ite stisnjeno. POZOR: Avtomatski pogon uporabljajte le med delovanjem motorja. Izklop funkcije avtomatskega pogona: izpustite roc°aj sklopke. NASTAVITEV KABLA SKLOPKE (samo za samohodne verzije) OPOMBA: Če se ob stisnjenem ročaju sklopke avtomatski pogon ne vklopi, nastavite kabel sklopke tako, da vstavite vzmet (P) v eno od naslednjih odprtin ploščice (R) ali v odprtino ”S“. VZDRZ°EVANJE Pozor! Ugasnite motor in snemite kabel s svec°ke pred kakršnemkoli vzdrz°evalnim delom. Pri 4-taktnih motorjih redno preverite nivo olja. C°e je potrebno dolijte ali zamenjajte olje. Za dodatna pojasnila, upoštevajte navodila za uporabo motorja. Obc°asno preverite, da so vijaki in matice dobro pritrjeni. Po konc°ani košnji vedno odstranite ostanke pokošene trave in kosilnico temeljito oc°istite. Poskrbite, da je spodnji del ohišja kosilnice vedno c°ist. Ne c°istite kosilnice z moènimi curki vode, ker lahko poškodujete sistem elektric°nega zagona. Bodite pozorni na glušnik izpušnih plinov, ker se lahko opec°ete. Pogosto preverjajte stanje rezila, ki ne sme biti poškodovano. Priporoc°amo, da po konc°ani sezoni košnje, kosilnico pregleda strokovno usposobljeni servis. C°išc°enje pod ohišjem Ustavite in ugasnite kosilnico - Povez°ite prikljuc°ek (22) na ohišju z c°revom za vodo. Odprite vodo. - Poz°enite motor (rezilo se vrti) in pustite delovati nekaj minut. -Po c°išc°enju ugasnite motor. Zaprite vodo, odklopite c°revo s prikljuc°ka/ohišja. SL - 4 REZILO Za demontaz°o rezila (23), odvijte vijak (24). Preverite: nosilec rezila (25), torno podloz°ko (26), zagozdo (27) in podloz°ko (28). C°e so ti deli poškodovani ali poc°eni, zamenjajte jih z novimi, originalnimi deli. Pri montaz°i rezila zagotovite, da bo zagozda (27) pravilno sedla v utor na motorni gredi in da bo ostri del rezila obrnjen v smeri vrtenja motorja. Nato privijte vijak (24) s silo 5,34 Kpm (52,4 Nm).

SKLOP ELEKTRIC°NEGA ZAGONA

Preden prvic° poz°enete motor, polnite baterijo 2-3 ure. V primeru, da med zagonom baterija opazite nezadostno moc° baterije, ponovno jo polnite 24 ur. Pri zagonu motorja ne vztrajajte dlje kot 5 sekund. ODLAGANJE BATERIJE Baterije z oznako ”prec°rtanega zabojnika“ in kemijskega elementa Pb (=baterija,, ki vsebuje svinec) ne odlagati med hišni odpad.

VZDRZ°EVANJE BATERIJE

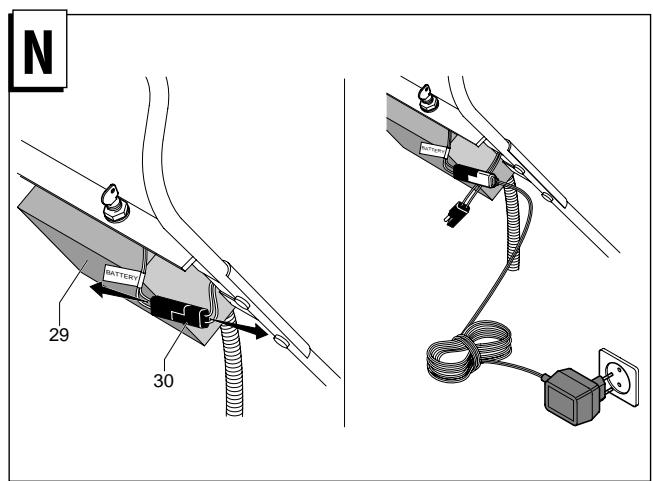

Uporabnik ima obveznost odlagati uporabljene baterije v namenske zabojnike ali jih vrniti prodajalcem. pozor Za pravilno vzdrz°evanje baterije (29), posebej med dolgimi obdobji mirovanja in pri polnjenju, baterije ni potrebno odstraniti iz ohišja ampak ukrepati, kot sledi:
