BEDIENUNGSANLEITUNG LM 2147 CMDE JONSERED

BETRIEBSANWEISUNG WICHTIGE INFORMATION: Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

DE Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen ohne vorherigen Hinweis durchzuführen.

Diese Bedienungsanleitung wurde für verschiedene Rasenmäher geschrieben.

Wir danken Ihnen für Ihr Vertrauen, das Sie uns durch den Kauf unseres Rasenmäher entgegengebracht haben und sind sicher, daß Sie mit der Qualität unseres Produkte zufrieden sein werden.Wir bitten Sie, dieses Handbuch aufmerksam durchzulesen, das Sie über die richtige Verwendung in Übereinstimmung mit den Sicherheitsvorschriften informiert

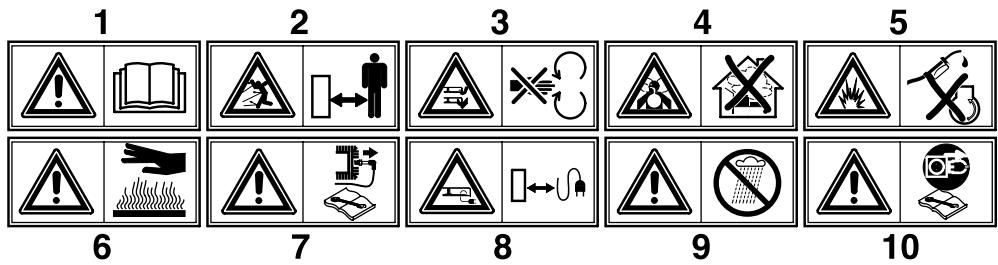

Achtung! Vor der Verwendung ist die Bedienungsanleitung zu lesen. Unbefugte dürfen nicht in den Gefahrenbereich gelangen!

Achtung: Hand- und Fussverletzung

Gefahr des Einatmens giftiger Gase ! Das Gerät darf nicht in geschlossenen oder schlecht belüfteten Räumen verwendet werden.

Explosionsgefahr ! Treibstoff darf nicht bei laufendem Motor nachgefüllt werden.

Achtung! Oberfläche ist heiß.

Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.

Das Speisekabel darf nicht in den Bereich des Schneidwerkzeuges gelangen. Achtung! Vor Regen und Nässe schützen. Vor jeglicher Arbeit am Schneidwerkzeug den Stecker abnehmen

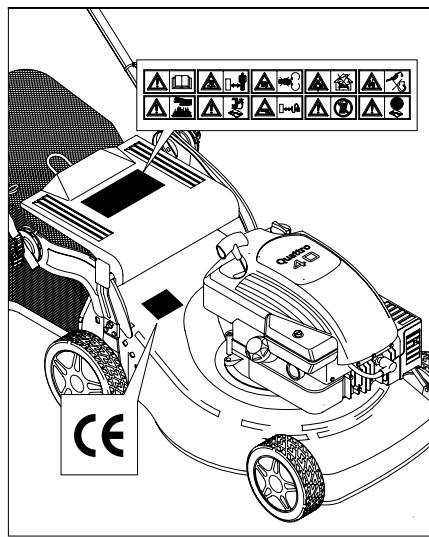

1 2 3 4 5 6 7 8 9 DEUTSCH - 1

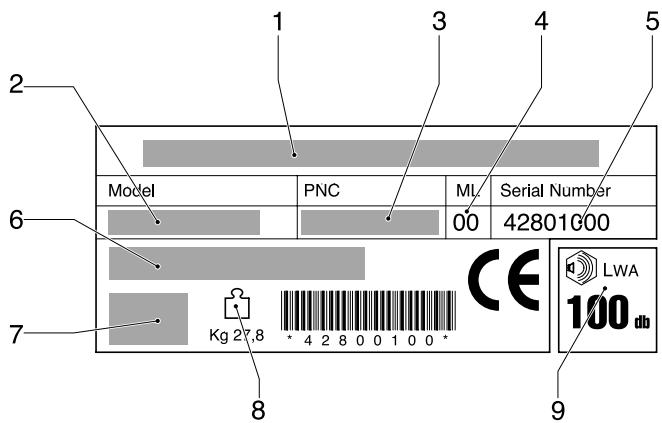

Baufirma Modell Produkt Nummer Wartung Seriennummer Typ Motoren Info Gewicht Geräuschpegel

SICHERHEITSHINWEISE SIcherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge. WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin-digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung  Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.  Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrern ist womöglich gesetzlich geregelt.  Auf keinen Fall mähen, solange sich andere, besonders Kinder oder Haustiere, im Arbeitsbereich befi nden.  Bitte denken Sie daran, daß der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist. II. Vorbereitung  Während dem Mähen immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen in Betrieb nehmen.  Das Arbeitsgelände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen  WARNUNG - Benzin ist äußerst leicht entzündlich. - Kraftstoff in speziell dafür ausgelegten Behältern lagern. - Nur im Freien tanken und währenddessen nicht rauchen. - Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist. - Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Ben zin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verfl üchtigt haben. - Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.  Schadhafte Schalldämpfer ersetzen.  Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel-len, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Aus-wuchtung zu gewährleisten.  Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen. III. Betrieb  Maschine nicht in einem geschlossenen Bereich betreiben, in dem die gefährlichen Kohlenmoxydgase sich sammeln können.  Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen.  Vermeiden Sie den Gebrauch des Geräts auf nassem Gras, soweit möglich.  Achten Sie bei geneigten Böden stets auf Ihr Gleichgewicht.  Gehen Sie (nicht rennen).  Bewegen Sie sich mit fahrbaren Motor-Rasenmähern stets quer zur Neigung der Fläche, gehen Sie nie auf und ab.  Gehen Sie beim Richtungswechsel auf geneigten Flächen besonders vorsichtig vor.  Mähen Sie nicht auf besonders steilen Abhängen.  Genen Sie besonders vorsichtig vor, wenn Sie den Mäher ziehen oder zu sich hin drehen.

 Stoppen Sie die Klinge, wenn der Rasenmäher für den Transport über Flächen ohne Gras angekippt werden muss, bzw. auf dem Hin-/Rückweg zur/von der zu mähenden Fläche.  Benutzen Sie den Rasenmäher nie mit defekten Schutzab-deckungen, oder nicht in Position befi ndlichen Schutz-vorrichtungen, wie beispielsweise Leitblechen und/oder Grasfänger.  Die Einstellung des Drehzahlreglers nicht ändern, und die Drehzahl des Motors nicht über die Werkspezifi kationen heraufsetzen. Der Betrieb des Motors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern.  Vor dem Starten der Maschine alle Blockierungen der Klingen und des Antriebs lösen.  Beim Starten der Maschine und Einschalten des Motors vorsichtig vorgehen. Halten Sie sich an die Gebrauchsan-leitung und achten Sie darauf, dass Ihre Füße weit genug von der Klinge entfernt sind.  Kippen Sie den Rasenmäher nicht während des Starts oder Einschalten des Motors, es sei denn, dass dies für den Start erforderlich ist. Kippen Sie ihn n diesem Fall nicht mehr als unbedingt nötig und heben Sie nur den vom Bediener entfernteren Bereich an.  Starten Sie die Maschine nicht, wenn Sie nahe an der Entladevorrichtung stehen.  Bringen Sie Ihre Hände und Füße nicht in die Nähe der rotierenden Organe. Halten Sie die Entladeöffnung stets sauber.  Den Rasenmäher bei laufendem Motor nie anheben oder tragen.  Den Motor stoppen und das Kabel der Zündkerze trennen: - vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf; - vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers; - nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird; - falls die Maschine anfangen sollte, ungewöhnlich zu vibrieren (sofort prüfen).  Den Motor stoppen: - immer wenn Sie den Mäher zurücklassen; - vor dem Auftanken.  Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.  Fahren Sie langsam, wenn Sie einen Sitz benutzen. IV. Wartung und Lagerung  Darauf achten, daß alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.  Die Maschine auf keinen Fall mit Benzin im Tank in einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.  Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird.  Um die Feuergefahr herabzusetzen, den Mo tor, den Schall-dämpfer, den Batteriekasten und das Kraftstoffl ager von Gras, Laub und übermäßigem Schmierfett freihalten.  Den Grasfänger häufi g auf Abnutzung oder Verschleiß prüfen.  Abgenutzte oder beschädigte Teile zur Sicherheit immer sofort ersetzen.  Falls der Kraftstofftank entleert werden muß, sollte dies im Freien getan wer

BESCHRIJVING 1 2 3 4 5 6 7 8 9 10 11

Oberer Holm Anreicherungspumpe Befestingungsknopf oberer Holm Grasfangkorbes Öleinfüllschraube Ölablaßstutzen Mähgehäuse Einstellhebel für Schnitthöhe Zündkerze Tankdeckel Startergriff

12 13 14 15 16 17 18

Prallschutz Gashebel Sicherheitshandgriff Untersetzungsantrieb Zündschlüsselo Hebel Kupplungshebe

AUFBAU DES GRASFANGKORBES AUFBAU DEFLEKTOR (Wenn nicht bereits vormontiert)

AUFBAU GRIFF (Unterer) AUFBAU GRIFF (Oberer) EINSTELLEN DES GRIFFES MULCHING VERSCHLUSS EINSETZEN (Wenn vorhanden) Wenn man beim Mähen das Mulching System verwenden möchte (ohne Grasaufnehmen), muss man die Schütze aufheben, den Verschluss einsetzen und - wie in der Abbildung angegeben – fixieren

EINSTELLEN DER SCHNITTÖHE VORBEREITUNG DER SCHUTZE  Immer mit eingehängter Grasfangbox oder Schutzklappearbeiten.  Motor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird. Bei laufendem Motor, niemals mit den Händen oder Füßeninnerhalbdes Maschinengehäuses kommen oder in die Schutzklappe greifen.e Vor dem Mähen sollen Fremdkörper vom Rasen entfernt werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich. Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug

in die vom Benutzer abgewandte Richtung zeigt.. Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen.

FUNKTIONSWEISE VORBEREITUNG DES MOTORS (Abb.JI) Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten.

ELEKTRISCHER START: (- Motor-Stopphebel (14) halt).  Stift (G) in den Buchse (H) hineindrücken. Drehen Sie den Zündschlüssel (16) ACHTUNG: bei Inbetriebnahme des Motors beginnt das Schneidwerkzeug zu drehen.

ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l).

START DES MOTORS (Abb.JII) Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden: a) Für Motoren mit Choke-System: bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen. b)Startergriff (14) betätigen, Motor zum Anlaufen vorbereiten, Hebel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrückt halten (damit die Motorbremse funktionieren kann). c) Für Motoren mit Primer-System: Die Anreicherungspumpe (2) auf dem Vergaser 3/4 drücken;bei Modellen mit Beschleuniger, en Beschleunigerhebel (13) in die Position MAX. stellen. Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen.d)Avviare il motore:

Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MÄHEN Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten. Einschalten des automatischen Vorschubs (Abb. JIII): den Kupplungsgriff (17 - 18) anheben und gedrückt halten. ACHTUNG: nur bei laufendem Motor einschalten. Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

d) Motor starten: START VON HAND: (- Motor-Stopphebel (14) halt).  den Startergriff (11) anfassen und das Seil ohne Kraftanwendung anziehen, bis ein leichter Widerstand durch die Kompression fühlbar wird. Den Griff zurückgleiten lassen und danach kräftig ziehen.

EINSTELLEN DES ANTRIEBKABELS (nur bei Radantrieb Versionen)

Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschaltet, muß die Einstellung des Kupplungskabels durch Einfügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S".

WARTUNG UND PFLEGE Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.  Bei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf normalen Stand bringen oder wenn verschmutzt neu mit frischem oel fuellen. Waitere Einzelheiten koennen aus der Bedienungsanleitung des Motors entnommen werden.  Kontrollieren Sie regelmaessig den Sitz der Schrauben.  Der Maeher ist stets sauber zu halten. Es ist zu vermeiden, dass sich das Maehgut unter dem Chassis sammelt.  Nach dem maehen nicht mit dem auspuffrohr in Kontakt kommen, da sehr erhitzt.  Messerwerk regelmässig auf Schäden kontrollieren.

 Den Rasenmäher durch einen Fachmann prüfen lassen wenn gegen harte Widerstande gestoßen ist  REINIGEN DES UNTEREN KASTENS Bei ausgeschaltetem und stillstehendem Gerät. - Anschlussrohr (22) an Wasserhahn am Kasten schliessen und Hahn aufstellen. - Motor starten (Messer dreht sich) und diesen einige Minuten laufen lassen. - Nach dem die Reinigungsarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschluss nehmen.

SCHNEIDWERK  Auswechseln des Messers (23): Schrauben (24) lösen.  Kontrollieren Messerhalter (25), Kupplungsscheibe (26) der Hohlkeil (27) und die Scheiben (28) und wenn nötig ersetzen.

 Bei der Montage achten Sie darauf daß der Hohlkeil (27) im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird. Der erforderliche Anzugdrehmoment der Messerbefestigungschraube (24) muss 5,34 Kpm (52,4 Nm) betragen. Sollten Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt.

KIT ELEKTRISCHE STARTER  Die Batterie sollte vor dem ersten Start 2-3 Stunden aufgeladen werden. Wenn beim Start Zeichen von Schwäche auftreten, die Batterie 24 Stunden aufladen. Bei jedem Start nicht länger als 5 Sekunden probieren.

ENTSORGUNG DER BATTERIE Die Batterie ist mit dem Symbol des “durchgestrichenen Müllkontainers” und des chemischen Symbols Pb (=Batterie mit Blei) versehen, das bedeutet, dass diese nicht mit Hausratsmüll entsorgt werden darf

WARTUNG DER BATTERIE ACHTUNG Für eine korrekte Wartung der Batterie (29) speziell bei längeren Stillstandzeiten sowie für die Aufladung, ist es nicht notwendig, diese aus dem Support zu nehmen. Hier wie folgt vorgehen: 1) Kontakt (30) trennen. 2) Batterie in einem trockenen kühlen Raum lagern. 3) Batterie vor dem neuerlichen Einsatz bei Raumtemperatur 24-36 Stunden aufladen. 4) Vor Betrieb Kontakt (30) wieder anschliessen.

Der Benutzer ist gesetzlich verpflichtet, verbrauchte Batterien in die vorgesehenen Sammelstellen für Sondermüll oder bei den Vertriebshändlern zu entsorgen

Garantie & Garantiepolice Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb der Garantiezeit als defekt herausstellen sollte, wird Husqvarna Outdoor Products über seine autorisierten Wartungstechniker kostenlos Reparaturarbeiten ausführen oder Teile auswechseln lassen. Dies gilt unter folgenden Voraussetzungen: a) Der Fehler wird direkt dem autorisierten Husqvarna Outdoor Products service center gemeldet. b) Ein Kaufnachweis kann vorgelegt werden. c) Der Fehler läßt sich nicht auf einen Mißbrauch, eine Vernachlässigung oder eine falsche Einstellung durch den Benutzer zurückführen. d) Der Fehler läßt sich nicht auf normale Abnutzung zurückführen. e) Die Maschine wurde nicht von einer von Husqvarna Outdoor Products nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder daran herumgebastelt. f) Die Maschine wurde nicht vermietet. g) Die Maschine ist noch Eigentum des ursprünglichen Käufers. h) Die Maschine wurde nicht kommerziell verwendet.  Diese Garantie stellt eine Ergänzung der gesetzlichen Rechten des Kunden dar und schränkt diese auf keine Weise ein.

Nachfolgend werden Fehler beschrieben, die nicht von der Garantie gedeckt sind. Es ist deshalb unbedingt erforderlich, daß Sie die in dieser Betriebsanleitung gegebenen Anweisungen durchlesen und verstehen, wie Ihre Maschine bedient und gewartet wird. Fehler, die nicht von der Garantie gedeckt sind: - Auswechseln von abgenutzten oder beschädigten Messern. - Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde. - Fehler, die durch einen plötzlichen Stoß entstanden sind. - Fehler, die dadurch entstanden sind, daß das Produkt nicht gemäß den Anweisungen und Empfehlungen der Betriebsanleitung verwendet wurde. - Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt. - Folgende Teile werden als Verschleißteile angesehen, ihre Benutzungsdauer hängt von regelmäßiger Wartung ab. Sie unterliegen deshalb normalerweise keinem gültigen Garantieanspruch: Messer, Netzkabel, Riemen.  Vorsicht! Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt oder indirekt durch den Einbau von Ersatzteilen oder zusätzlichen Teilen verursacht wurden, die nicht von Husqvarna Outdoor Products hergestellt oder zugelassen urden. Dasselbe trifft für modifizierte Maschinen zu.

EC KONFORMITÄTSERKLÄRUNG Ich, der Unterzeichner Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) bescheinige hiermit, dass der Rasenmäher:Kategorie Rasenmäher mit Benzinmotor Fabrikat Husqvarna Outdoor Products die Spezifikationen der Direktive 2000/14/EG erfüllt Typ .A Version B Schnittbreite C Garantierter Geräuschpegel D Gemessener Geräuschpegel E Schalldruckpegel F Vibration des Griffes G Schneidwerktyp Rotierendes Messer Identifizierung der reihe Siehe Produkttypenschild KonformitätsbestätigungsverfahrenANNEX VI Benachrichtigte BehördeNr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway Andere Direktiven98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC und Normen:e EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201 Bengt Ahlund Technischer Leiter Husqvarna Outdoor Product Italia S.p.A. Via Como 72 - 23868 Valmadrera (LC) 3/08/2006
