BRUKSANVISNING LM 2147 CMDE JONSERED

Denne instruksjonsboken er utformet for å dekke flere gressklippere med forskjellig utseende og utstyrr.

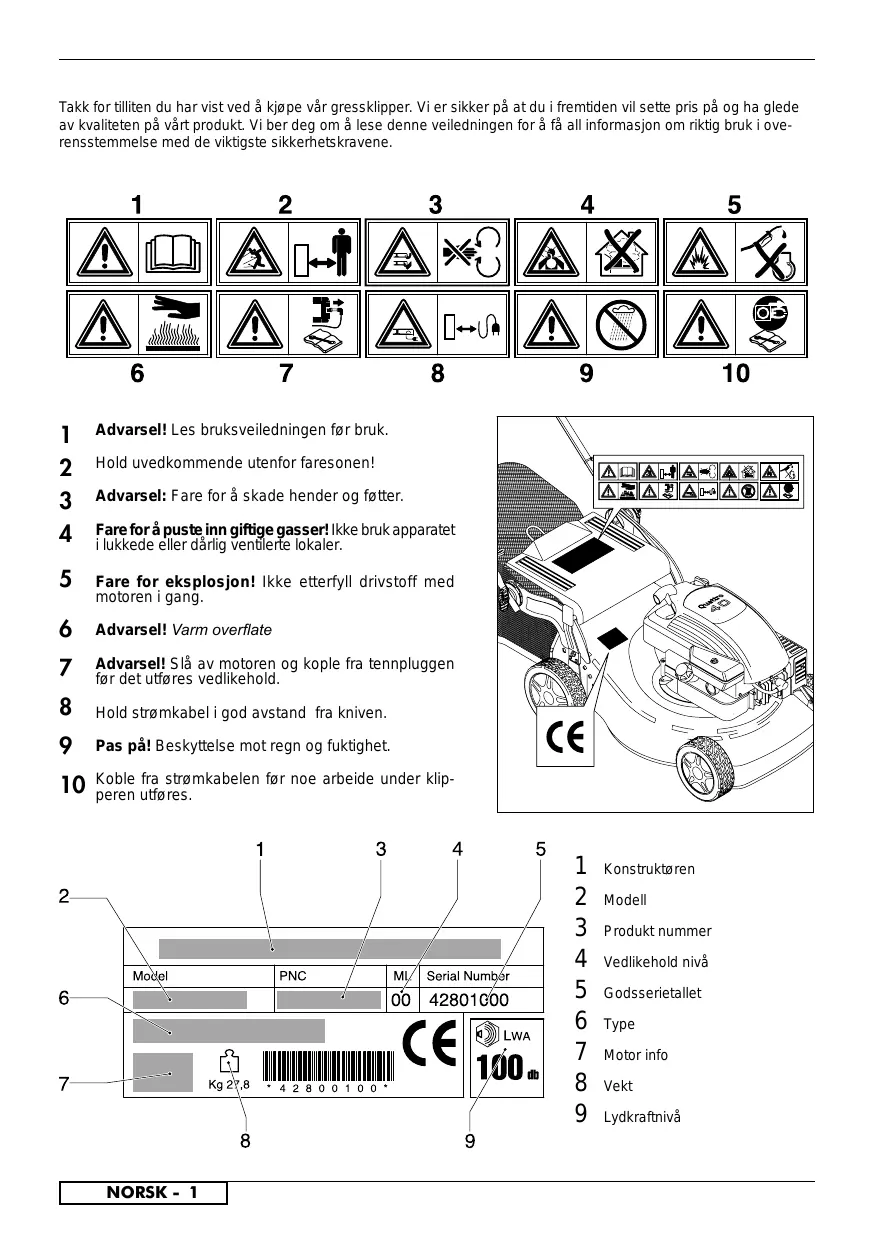

Advarsel! Les bruksveiledningen før bruk. Hold uvedkommende utenfor faresonen! Advarsel: Fare for å skade hender og føtter. Fare for å puste inn giftige gasser! Ikke bruk apparatet i lukkede eller dårlig ventilerte lokaler. Fare for eksplosjon! Ikke etterfyll drivstoff med motoren i gang.

Advarsel! Slå av motoren og kople fra tennpluggen før det utføres vedlikehold.

Pas på! Beskyttelse mot regn og fuktighet.

Koble fra strømkabelen før noe arbeide under klipperen utføres.

IV. Vedligeholdelse og Oplagring

Øvre håndtak Anrikningspumper Gressoppsamler Olje påfylling Plugg for oljeavtapping Chassis Høydejustering Tennplugg Bensintanklokk Start-snor/-håndta

MONTERING AV DEFLEKTOR (hvis ikke allerede montert) MONTERING AV STYRE (Nedre) MONTERING AV STYRE (Øvre) JUSTERING AV STYRET (for modeller dette er aktuelt) INNSETTING AV MULCHING LOKKET (for modeller dette er aktuelt) For å utføre klippingen av gresset med mulching systemet (uten oppsamling av gresset) hev lemmen og sett inn lokket ved å feste det med fjæra som vist i figuren

REGULERING AV KLIPPEHØYDEN

SIKKERHETSFORSKRIFTER Gressklipperen må alltid brukes sammen med montert oppsamler eller deflektor. Stopp motoren før du fjerner oppsamleren eller regulerer klippehøyden. Stikk aldri hender eller føtter under chassiset eller i utkasteråpningen når motoren går. Før du begynner å klippe, rydd gressplenen for eventuelle fremmedlegemer som kan skade gressklipperen under bruk. Under arbeidet er det nødvendig å være oppmerksom på eventuelle fremmedlegemer som ligger igjen på plenen. I arbeidsområdet er brukeren ansvarlig overfor tredjepersoner. NORSK - 3 Under oppstart eller start av motoren må ikke brukeren heise opp gressklipperen, men kun vippe den over dersom det er nødvendig slik at kniven er vendt mot motsatt side av operatøren. Man må ikke under noen omstendigheter stikke hender eller føtter under klipperen eller i utkaster åpningen når motoren er i gang DRIFT KLARGJØRING AV MOTOR (Fig.JI) For klargjøring av motoren, se motorens bruksveiledning som leveres av motorprodusenten. OBS! FØR DU STARTER MOTOREN MÅ DET FYLLES MOTOROLJE. (SAE 30 - 0,6L) d) Start motoren med startsnoren (11). Trekk forsiktig i snoren til du kjenner motstand, dra deretter i gang motoren med full kraft. Sett inn pluggen (G) i sokkelen (H) på motoren. Drei tenningsnøkkelen (16) Hold håndtaket (14) inntrykket under drift. Når det slippes opp stopper også motoren opp START AV MOTOREN (Fig.JII) Når motoren er klargjort startes motoren på følgende måte: KLIPPING Klipperen kan skyves eller bakhjulsdiften kobles inn. a) For motorer med "choke": Dersom motoren er kald må reguleringshendel (13) skyves i START posisjon b) For motorer med "primer": Trykk 3 - 4 ganger på primeren (2) på forgasseren. c) Hold sikkerhetshendelen (14) inne både under start og under drift. Innkobling av bakhjulsdrift (Fig.JIII): Klem inn hendelen (17 - 18) og hold den inne. Advarsel: Må kun innkobles mens motoren er i gang. Utkopling av automatisk fremføring: slipp opp clutchhåndtaket. For ytterligere oppklaringer se motorens bruksveiledning. JUSTERING AV CLUTCHWIRE (for versjoner med fremdrift) OBS! Dersom bakhjulsdriften ikke kobler inn når man klemmer inn hendelen (18), justerer man innkoblingskabelen ved å flytte fjæren (P) til et av de andre hullene på endestykket (R) eller braketten (S). VEDLIKEHOLD ADVARSEL! Ved reparasjoner og vedlikehold av gressklipperen skal alltid tennplugghetten kobles fra og holdes bort fra tennpluggen For 4-takts bensinmotorer må oljenivået kontrolleres jevnlig. Fyll opp eller bytt ut oljen dersom det er nødvendig. For ytterligere forklaringer se motorens bruksveiledning. Kontroller jevnlig at skruene og mutrene er strammet skikkelig. Etter at gresset har blitt klippet må alltid apparatet rengjøres både på under- og oversiden. Unngå at det samler seg opp gress under chassiset. Vær oppmerksom på eksosrøret. Det er veldig varmt. Kontroller kniven regelmessig for eventuelle skader og sprekker. Det er en god vane å la gressklippere bli kontrollert av et "Partner Serviceverksted" og eventuelt foreta en service etter endt sesong. Dette spesielt hvis kniven er skadet eller sløv. DERSOM DET SKAL UTFØRES NOEN FORM FOR

VEDLIKEHOLD UNDER KLIPPEREN, SKAL DENNE

KUN VIPPES OPP I FRAMKANT SLIK AT TENNPLUGGEN BLIR HØYESTE PUNKT For rengjøring under chassiset: Koble en vannslange til nippelen (22), skru på vannet og start motoren og koble eventuelt inn kniven. La motoren gå noen minutter. NORSK - 4 KNIV Løsne skruen (23) for å fjerne kniven (24) Kontroller: knivholderen(25), friksjonsskiven(26), kilen (27) og brikken (28). Skift defekte eller skadde deler. Ved montering må du passe på at kilen (27) er plassert i sporet i motorakselen og at kniven er montert med den skarpe kanten mot motorens rotasjonsretning. Knivskruen (24) må tiltrekkes med et moment på 5,4 Kpm (53 Nm). ELEKTRISK START Før første start er det fordelaktig å lade batteriet i 2 - 3 timer. Dersom dette ikke er tilstrekkelig lades det i ytterlige 24 timer. Kjør ikke startmotoren mer enn ca. 5 sekunder for hvert startforsøk. BATTERIRETUR Batterier merket med dette merket og det kjemiske symbolet "Pb" inneholder bly og er spesialavfall. Dette får ikke kastes blant vanlig avfall BATTERIVEDLIKEHOLD OBS!

2) Koble til batteriladeren og lad batteriet i 24 timer.

3) Koble sammen koblingstykket (30) igjen.

Oppbevar batteriet tørt og kjølig. Garanti Hvis noen del skulle vise seg å være defekt grunnet produksjonsfeil i garantiperioden, vil Husqvarna Outdoor Products gjennom sine autoriserte servicereparatører stå for reparasjon eller bytte, vederlagsfritt for kunden, forutsatt at: a)Det meldes fra om feilen direkte til serviceverkstedet eller forhandler. b)Det fremlegges kjøpsbevis. c)Feilen ikke har oppstått på grunn av misbruk, vannskjøtsel eller feilaktig justering av brukeren. d)Svikten ikke skyldes alminnelig bruk og slitasje. e)Maskinen har ikke vært ettersett eller reparert, tatt fra hverandre eller vært fingret med av personer som ikke er autorisert av Husqvarna Outdoor Products. f) Maskinen har ikke vært leid ut. g)Maskinen er eid av den opprinnelige kjøperen. h) Maskinen ikke har vært brukt kommersielt. Denne garantien er i tillegg til, og reduserer ikke på noen måte, kundens lovbestemte rettigheter. Svikt som skyldes nedenstående, er ikke dekket. Det er derfor viktig at du leser anvisningene i denne bruksanvisningen og forstår hvordan du skal bruke og vedlikeholde maskinen: NORSK - 5 Svikt som ikke er dekket av garantien - Bytte av slitte eller skadde kniver. - Svikt som skyldes at det ikke ble meldt fra om feilen i utgangspunktet. - Svikt som skyldes plutselig støt eller kollisjon. - Svikt som skyldes at produktet ikke har vært brukt i henhold til anvisningene og anbefalingene i denne bruksanvisningen. - Maskiner som har vært utleid dekkes ikke av denne garantien. - Følgende deler ansees for å være deler som utsettes for slitasje; knive og elektrisk kabel. Deres levetid avhenger av regelmessig vedlikehold og derfor er de ikke vanligvis gjenstand for gyldige garantikrav: kniver, elektrisk kabel og rem Advarsel! Husqvarna Outdoor Products påtar seg intet ansvar under garantien for feil som helt eller delvis, direkte eller indirekte, har oppstått som følge av at nye deler eller ekstra deler er montert, som ikke er fabrikert eller godkjent av Husqvarna Outdoor Products, eller som følge av at maskinen på noen måte har vært modifisert.

Bruksanvisningene må leses nøye. Pass godt på at du gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes. La aldri barn eller uvedkommende personer som ikke er kjente med bruksanvisningene bruke gressklipperen/ traktoren. Lokale retningslinjer kan eventuelt begrense operatørens aldersgrense. Bruk aldri gressklipperen mens folk, spesielt barn eller dyr, befi nner seg i nærheten. Husk alltid på at operatøren eller brukeren har ansvaret for de ulykker eller farer som eventuelt forekommer på andre mennesker eller deres eiendommer.

Når gressklipperen/traktoren er i bruk, er det viktig at føreren alltid bruker kraftige sko og lange bukser. Kjøretøyet må ikke drives barbent eller med åpne sandaler. Kontroller hele området hvor utstyret skal brukes og fjern eventuelle ting som lett kan bli slengt omkring av maskinen. ADVARSEL - Bensin er meget brannfarlig. - Oppbevar brensel i spesielle beholdere laget til dette formål. - Fyll kun på bensin utendørs. Det er viktig å huske på at røyking mens man fyller på bensin er meget farlig. - Bensinen må tilsettes før maskinen startes. Ta aldri lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm. - Hvis du tilfeldigvis søler med bensin, må du ikke prøve å starte motoren. Flytt maskinen bort fra det området hvor du sølte, og la vær å start motoren igjen helt til bensinlukten har forsvunnet. - Sett alle lokkene på brenselstankene og beholderne godt fast igjen. Fjern alle defekte lyddempere. Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet visuelt for å være sikker på at bladene, bladskruene og hele skjæremonteringen ikke har blitt slitt eller skadet. Eventuelle slitte eller skadede blader og skruer erstattes i satser slik at balansen opprettholdes til alle tider. På maskiner med fl ere blader, vær forsiktig da rotering av ett blad, kan forårsake at andre blader også begynner å rotere.

Denne maskinen må ikke brukes innenfor et begrenset området hvor farlig karbonmonoksid kan oppsamles. Bruk gressklipperen/traktoren kun om dagen eller med godt kunstig lys. Undgå brug af maskinen på vådt græs, hvis muligt. Vær altid sikker på fodfæste på skråninger. Gå, løb aldrig. For rotormaskiner på hjul, slås langs med fl aderne på skråninger, aldrig op og ned. Vær yderst forsigtig hvis der skiftes retning på skråninger. Slå ikke meget stejle skråninger. Vær yderst forsigtig hvis græsslåmaskinen vendes eller trækkes imod Dem. Stop klingen hvis græsslåmaskinen skal vippes når der krydses andre overfl ader end græs, og når græsslåmaskinen transporteres til og fra stedet som skal slås Anvend aldrig græsslåmaskinen med defekt beskyttelse, eller uden sikkerhedsudstyr, for eksempel afl edninger og/eller græsopsamlere istedet. Motorens regulatorinnstillinger må ikke endres, og motoren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader. Frigør alle klinge og drifts koblinger før motoren startes. Start motoren eller tilslut motoren forsigtigt i henhold til instruktionerne og med fødderne passende langt fra klingen. Græsslåmaskinen må ikke vippes når motoren startes eller tilsluttes, undtagen hvis græsslåmaskinen skal vippes for at starte. I dette tilfælde må den ikke vip-pes mere end absolut nødvendigt og kun den del som vender væk fra operatøren må vippes. Start ikke motoren hvis De står foran udladningsren-den. Hold ikke hænder eller fødder tæt på eller under drejende dele. Hold hele tiden afstand til udladningsåbningen. Græsslåmaskinen må ikke løftes eller bæres når motoren er i gang. Stop motoren og frigør tændkablet: - før du skal rengjøre blokkeringer eller forhindre tilstopping av gress-sjakten; - før du kontrollerer, rengjør eller arbeider på gressklipperen; - hvis du har kommet bort i en fremmed gjenstand, må du kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen; - hvis maskinen begynner med unormale vibrasjoner (dette må undersøkes øyeblikkelig). Stop motoren: - hver gang De går væk fra græsslåmaskinen; - før påfyldning af brændstof. Slå ned strupeinnstillingen hvis motoren løper ut, og hvis motoren er utstyrt med en avstengningsventil, slå av bensinen når du er ferdig med å klippe gresset.

• Kør langsomt hvis der anvendes et påsat sæde. lV. Vedlikehold og Oppbevaring Pass på at alle skruer og bolter sitter godt fast for å kunne forsikre deg om at utstyrets driftsforhold er gode og trygge. Maskinen må aldri oppbevares med bensin i tanken innendørs hvor dunstene kan nå åpen fl amme eller gnister. La motoren avkjøles før gressklipperen settes til oppbevaring hvor som helst. For å kunne redusere fare for brann, må motoren, lyddemperen, batteriseksjonen og bensinbeholderen holdes borte fra gressområder, løv, eller områder som er omgitt av meget olje. Sjekk gressfangeren ofte for å unngå slitasje eller skade. Slitte eller ødelagte deler må sjekkes ofte av sikkerhetsmessige årsaker. Hvis bensintanken må tømmes, må dette gjøres utendørs. DANSK - 2 BESKRIVELSE
