KÄYTTÖOHJE TruSens Z-6000 LEITZ

HEPA-/aktiivihilisuodattimien vaihtaminen 175

Esisuodattimien peseminen 176

USEIN KYSYTYT KYSYMYKSET JA VIANMÄÄRITYS 177

TAKUU JA TUKI 179

TURVALLISUUSTIEDOT

LUE JA SÄILYTÄ NÄMÄ OHJEET

Irrota laite virtalähteestä ennen suodattimien vaihtoa tai silloin, kun laitetta ei käytetä.

VAROITUS: Tulipalo-tai sähköiskuvaaran pienentämiseksi älä käytä tätä tuuletinta nopeuden hallintaan käytettävien puolijohdelaitteiden kanssa.

Älä käytä ilmanpuhdistinta, jos sen virtajohto tai pistoke on vahingoittunut tai jos pistorasia on löysällä. Jos virtajohto on vahingoittunut, valmistajan, valmistajan huoltoedustajan tai samankaltaisen pätevän henkilön on vaihdettava onnettomuuden välttämiseksi.

Älä piilota virtajohtoa mattojen alle.

Älä piilota virtajohtoa huonekalujen tai laitteiden alle. Aseta johto etäälle alueista, joilla liikutaan paljon, jotta kukaan ei kompastu siihen.

VAROITUS: Tämän laitteen UV-C-lähettimen tuottamaan valoon suoraan katsominen saattaa aiheuttaa iho- tai silmävamman. Laitteen tahaton käsittely tai rungon vahingoittuminen saattaa johtaa vaarallisen UV-C-säteilyn karkaamiseen. UV-C-säteily saattaa vähäisinäkin määrinä vahingoittaa silmiä ja ihoa.

• Poista ennen laitteen käyttöä kaikki pakkausmateriaalit, mukaan lukien suodattimen suojamuovi.
• Silminnähden vioittuneita laitteita ei tule käyttää.
• A-painotettu päästöäänenpainetaso on alle 70 dB(A)
• Tämä laite on suunniteltu kaupalliseen käyttöön
• Tämän laitteen saa yhdistää vain sellaiseen pistorasiaan, joka vastaa arvokilvessä ilmoitettua pistoketyyppiä ja arvoa.
• Aseta ilmanpuhdistin lähelle pistorasiaa – älä käytä jatkojohtoja.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietoa, jos heitä valvotaan tai heitä on neuvottu laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteen kanssa tai puhdistaa tai yrittää huoltaa laitetta.
• Älä yritä huoltaa tai korjata tätä laitetta itse.
• Käytä ilmanpuhdistinta ja SensorPodia™ vain mukana toimitetun virtajohdon kanssa.
• Puhdista tämä laite vain kostealla liinalla – älä käytä liuottimia tai valkaisuainetta.
• Varmista aina ennen laitteen käyttöä, että laite on asetettu tukevalle ja tasaiselle pinnalle.
• Älä tuki ilman otto- tai poistoaukkoja tai aseta niiden eteen mitään esinettä.
• Älä laita sormia tai pieniä esineitä ilman otto- tai poistoaukkoon.
• Kun ilmanpuhdistin on lepotilassa, SensorPod lähettää yhä signaalia/dataa.

Käyttötaajuus

Langaton: 2402–2480 MHz

Enimmäissiirtoteho (EIRP)

Langaton: 7,1 dBm

Antennivahvistus

Langaton: 2 dBi

Leitz ACCO Brands GmbH & Co KG ilmoittaa täten, että radiolaitetyypit Leitz TruSens -ilmanpuhdistimet Z-6000/Z-7000 ovat direktiivin 2014/53/EU mukaisia.

EU:n vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa osoitteessa: https:// declarations.accobrands.com/

Käyttäjän kehon ja laitteen väliin tulee jättää vähintään 0,2 metrin rako radiotaajuusaltistusvaatimusten täyttämiseksi.

Sähkö- ja elektroniikkaromu (WEEE)

Käyttöikänsä lopussa tuotteesi katsotaan olevan sähkö- ja elektroniikkaromua. Tällöin on tärkeää huomioida seuraavat seikat: Sähkö- ja elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Se tulee kerätä erikseen, jotta se voidaan hajottaa ja jotta sen osat ja materiaalit voidaan kierrättää, käyttää uudelleen ja käyttää toiseen tarkoitukseen (polttaa energiasisällöksi sähkön tuotantoa varten).

Kunnat ovat perustaneet sähkö- ja elektroniikkaromun keräämistä varten käyttäjälle maksuttomia keräyspisteitä. Palauta sähkö- ja elektroniikkaromu lähellä kotiasi tai työpaikkaasi sijaitsevaan keräyspisteeseen.

Jos sinulla on vaikeuksia löytää keräyspiste, myös tuotteen sinulle myyneen jälleenmyyjän tulisi vastaanottaa sähkö- ja elektroniikkaromua. Jos et enää saa yhteyttä jälleenmyyjääsi, ota yhteyttä Leitziin ja pyydä lisätietoja. Sähkö- ja elektroniikkaromun kierrätyksen tarkoituksena on suojata ympäristöä, varjella ihmisten terveyttä, säästää luonnonvaroja, parantaa kestävää kehitystä ja varmistaa perushyödykkeiden parempi saatavuus Euroopan unionissa ja Isossa-Britanniassa. Tämä saavutetaan hyödyntämällä arvokkaita toissijaisia raaka-aineita ja vähentämällä hävitettävän jätteen määrää. Voit myötävaikuttaa näiden tavoitteiden menestykseen palauttamalla sähkö- ja elektroniikkaromun keräyspisteeseen.

Tuotteesi on merkitty WEEE-symbolilla (pyörillä varustetun roska-astian päälle on vedetty rasti). Tämä symboli ilmoittaa sinulle, että sähkö- ja elektroniikkaromua ei saa hävittää kotitalousjätteen mukana.

Oma TRU-BEAM UV-C -järjestelmämme. Vaihto-osia ei tarvita.

Kaksipuoleinen suodatus

Yhdistelmäsuodattimessa on HEPA-kerros epäpuhtauksien nappaamiseksi ja aktiivihilikerros epämiellyttävien hajujen ja haihtuvien orgaanisten yhdisteiden nappaamiseksi.

SensorPod™

Etäyhteyden välityksellä käytettävä ilmanlaatunäyttö takaa puhtaan ilman juuri sinne, missä sitä tarvitaan.

Tiedottaa ja mukautuu

Värikoodattu valaistus tarjoaa reaaliaikaisesti lisätietoa ilmanlaadusta.

TUOTE PÄHKINÄNKUORESSA

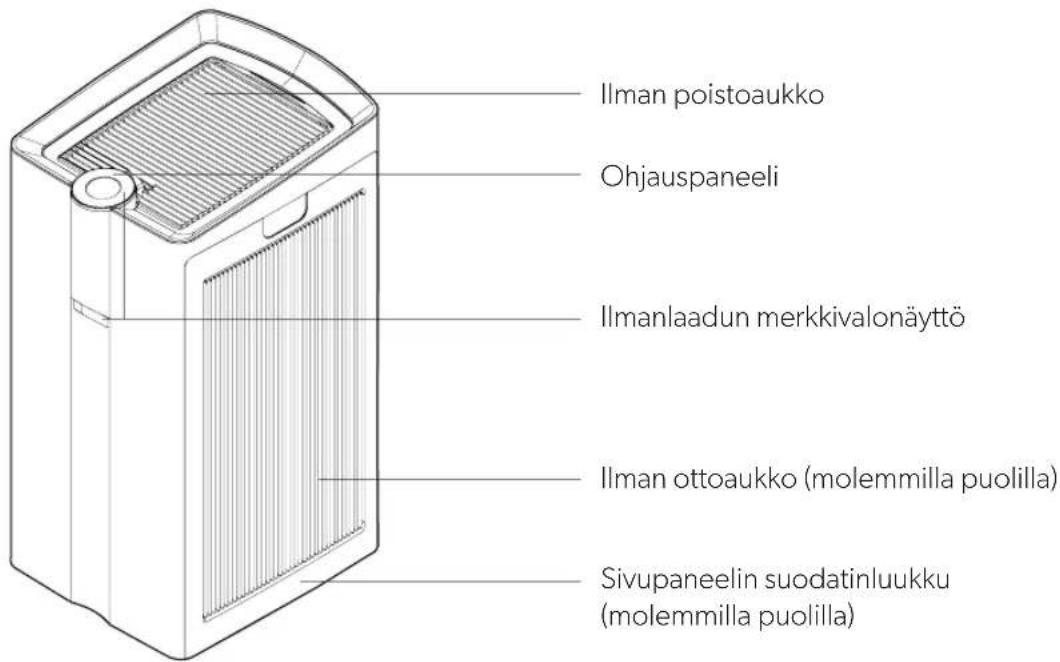

Ilmanpuhdistin

Ilman poistoaukko Ohjauspaneeli Ilmanlaadun merkkivalonäyttö Ilman ottoaukko (molemmilla puolilla) Sivupaneelin suodatinluukku (molemmilla puolilla)

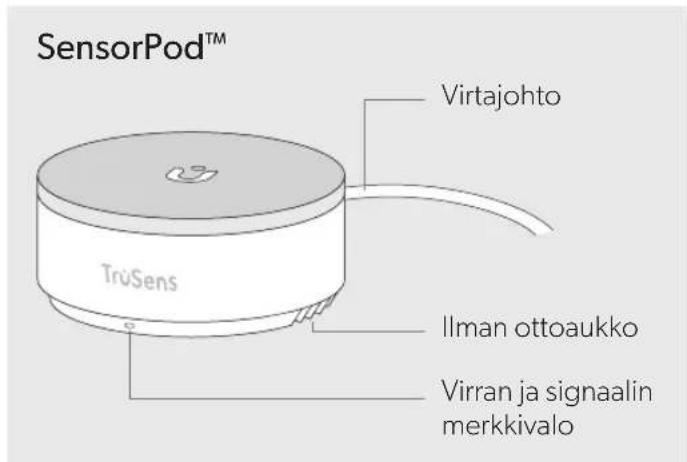

SensorPod™ Virtajohto TrüSens Ilman ottoaukko Virran ja signaalin merkkivalo

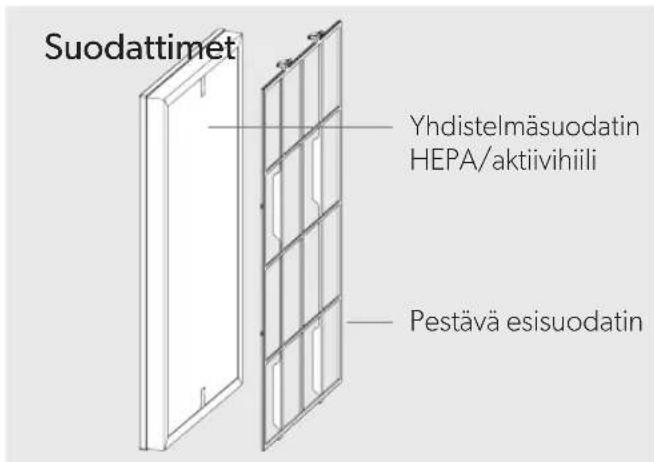

Suodattimet Yhdistelmäsuodatin HEPA/aktiivihili Pestävä esisuodatin

KÄYTÖN ALOITTAMINEN

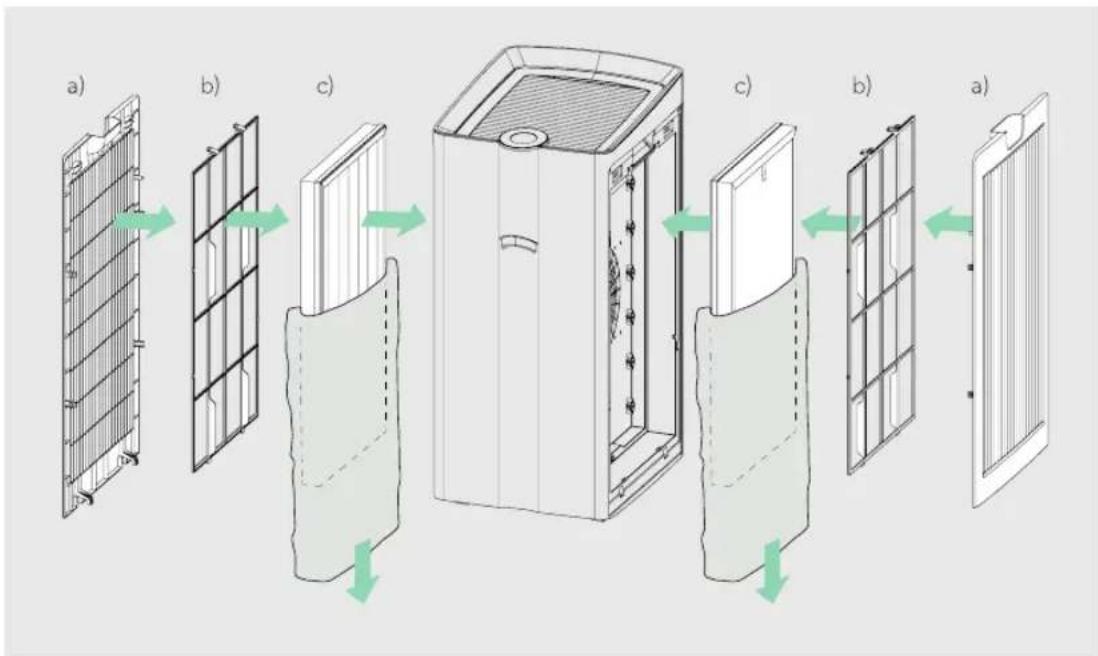

Asenna suodatin (yhdistelmä HEPA/aktiivihili)

Irrota sivupaneelin luukku (a), esisuodatin (b) ja sen jälkeen muovipussiin pakattu HEPA-/aktiivihiilisuodatin. Poista muovipussi suodattimesta (c) ja asenna suodatin puhdistimen sisään niin, että HEPA-kerros (valkoinen) on sisäänpäin ja aktiivihiilikierros (musta) on ulospäin. Aseta esisuodatin ja sivupaneelin luukku takaisin paikalleen.

HUOMAA: Suorita vaiheet sekä vasemmalle että oikealle puolelle.

Liitä SensorPod™ pistorasiaan ja aseta se pystyasentoon pöytätasolle huoneen toiselle puolelle näköyhteyden päähän puhdistimesta.

Liitä ilmanpuhdistin pistorasiaan ja kytke siihen virta. Aseta ilmanpuhdistin tasaiselle ja esteettömälle pinnalle.

Signaalin voimakkuus saattaa vaihdella sijainnin mukaan. Siinä harvinaisessa tapauksessa, että signaali ei toimi – katso sivu 178.

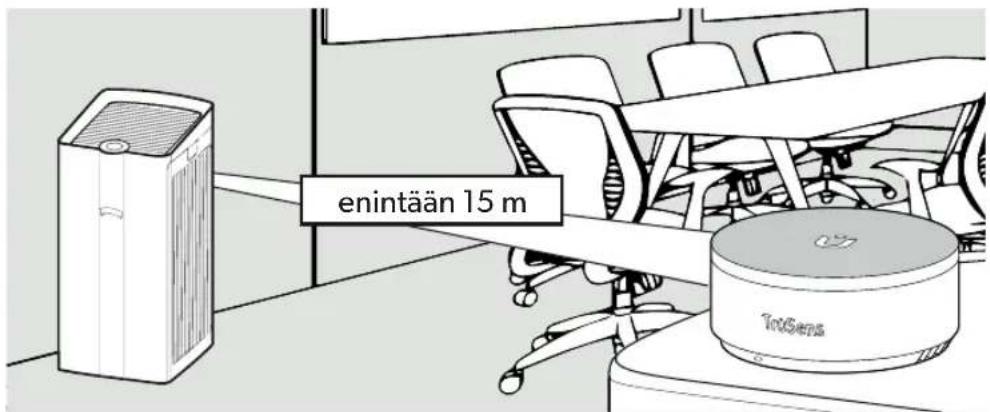

Aloita elämä puhtaamman ilman kanssa!

Puhdistin säätää tuulettimen nopeudet automaattisesti SensorPodin antamien ilmanlaatulukemien perusteella ja puhdistaa huoneilman.

enintään 15 m TirSens

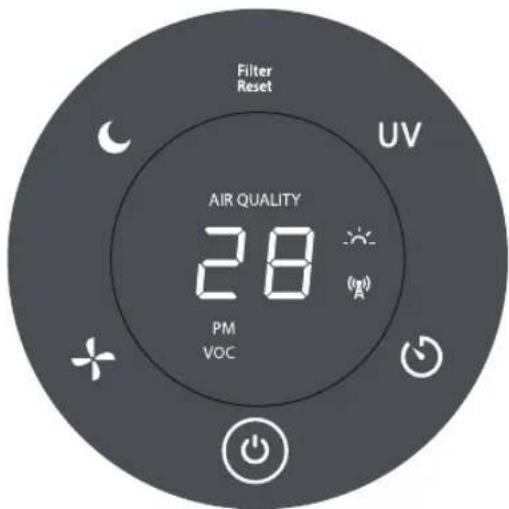

OHJAUSPANEELI

Filter Reset AIR QUALITY 28 PM VOC

SensorPod™-signaalin merkkivalo

Virtapainike

Tuulettimen nopeusasetukset

Valitse tuulettimen nopeus tai AUTO-tila. AUTO-tilassa puhdistin säätää tuulettimen nopeuden automaattisesti SensorPodin tarjoamien ilmanlaatulukemien perusteella.

(AUTO-tila on käytettävissä vain silloin, kun puhdistin on liitetty laitepariksi SensorPodin ja vastaanottosignaalin kanssa)

Himmennintila

Näytön valaistus sammuu ilman, että puhdistimen tehokkuus heikkenee. Paina vain painiketta uudelleen, jotta kaikki näyttöominaisuudet tulevat jälleen näkyviin.

Filter Reset

Suodatinmerkkivalon nollaus

HEPA- ja Aktiivihili-merkkivalot palavat punaisina, kun on aika vaihtaa suodattimet. Nollaa merkkivalot pitämällä suodattimen nollauspainiketta painettuna 3 sekunnin ajan. Jos vaihdat suodattimen ennen kuin HEPA- ja aktiivihilimerkkivalot muuttuvat punaisiksi, nollaa merkkivalot pitämällä suodattimen nollauspainiketta painettuna 10 sekunnin ajan.

(Katso vaihto-ohjeet sivuilta 176–178. Noudata yllä olevia nollauspainikkeen ohjeita sen jälkeen, kun olet vaihtanut suodattimen.)

UV

UV-tila

Puhdistimen suodatinkammion UV-C on käynnissä, kun -symboli palaa.

Ajastintila

Puhdistin sammuu automaattisesti 2, 4, 8 tai 12 tunnin jälkeen. Jos haluat peruuttaa tämän laskurin, paina painiketta, kunnes ajastinasetusta ei enää näy.

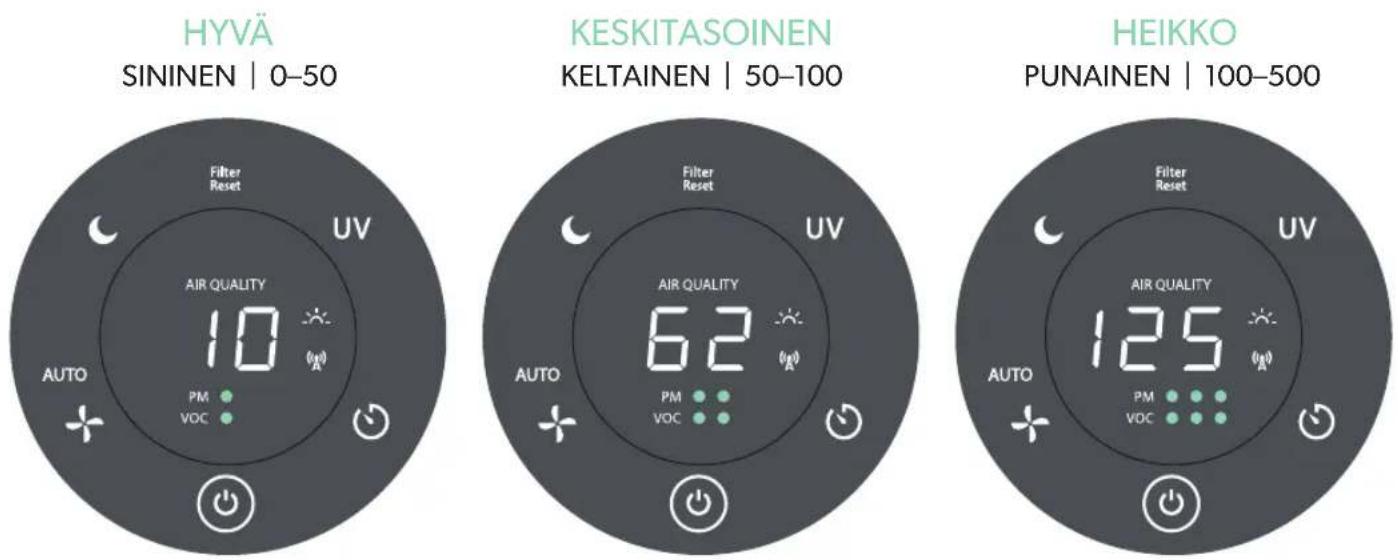

ILMANLAATUNÄYTTÖ

Reaaliaikainen palaute

Parannettu SensorPod™ arvioi ilmanlaadun mittaamalla sekä hiukkaset (PM1.0, PM2.5, PM10) että haihtuvat orgaaniset yhdisteet (VOC). Se laskee ilman kokonaislaadun käyttämällä itse kehittämäämme algoritmia, joka reagoi ilman epäpuhtauden aitoon lisääntymiseen ilman ylireagointia.

Valaistu ja värikoodattu näyttö ilmaisee hyvän, keskitasoisen tai heikon ilmanlaadun, ja numeroarvo tarjoaa tarkempaa lisätietoa.

AUTO-tilassa puhdistin säätää tuulettimen nopeuden automaattisesti näiden ilmanlaatulukemien perusteella.

TEKNISET TIEDOT

	Z-6000ja H13 HEPA*	Z-6000ja E12 EPA*	Z-7000ja H13 HEPA*	Z-7000ja E12 EPA*
Ilman ottoaukko Kaksipuolinen
Ilman poistoaukko Yläosa
Anturi SensorPodTM, toimii enintään 15 metrin säteellä puhdistimesta
Tuulettimen nopeusasetukset Kuiskaus, 1, 2, 3, Turbo, AUTO
Puhdistustasot Pestävä esisuodatin, aktiivihili, E12 EPA tai H13 HEPA, TRU-BEAMTM UV-C
Ajastimen asetukset 2, 4, 8, 12 h
Suodattimen vaihtomerkkivalot HEPA/aktiivihili
Moottorityyppi DC-moottori
Vaadittava teho 100–240 V AC / 50–60 HZ
Mitat 374 x 468 x 693 mm 374 x 468 x 806 mm
Huoneen koko 2 ilmanvaihdolla tunnissa (ACH)	100 m^2	155 m^2 130 m^2	190 m^2
Huoneen koko 4,84 ilmanvaihdolla tunnissa (ACH)	50 m^2	78 m^2	65 m^2	95 m^2
Melutaso	20 - 46 dB(A)	30 - 53 dB(A)	20 - 47 dB(A)	31 - 54 dB(A)
Paino (suodattimet asennettuina)	17,3 kg	19,1 kg	18,7 kg	20,5 kg
Virran kulutus	54 W	90 W	61 W	100 W
Takuu	2 vuotta

Vaihtosuodattimet (2 kpl:n pakkaus) – vaihda 12 kuukauden välein

EPA ja aktiivihili -yhdistelmäsuodatin* tai HEPA ja aktiivihili -yhdistelmäsuodatin*

2415162

2415164

2415163

2415165

*Leitz TruSens Z-6000 / Z-7000 - laitteessa käytettävät suodattimet on testattu ja arvioitu EN 1822-1:2019- ja EN ISO 29463-5:2018 - standardien mukaisesti

HOITO JA KUNNOSSAPITO

VAROITUS: Kytke aina puhdistimen virta pois painamalla virtapainiketta ja irrottamalla virtajohto.

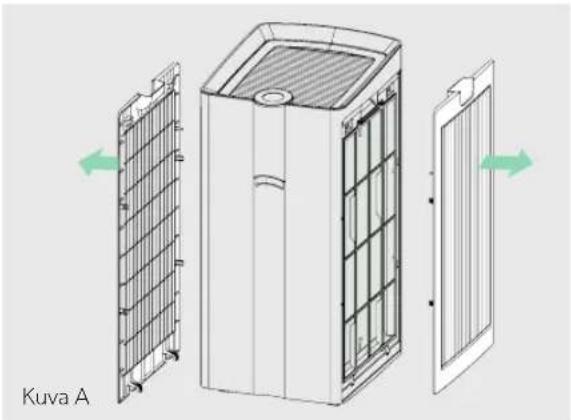

Jos haluat päästä käsiksi suodatinkammioon, irrota varovasti molemmat sivupaneelin suodatinluukut (Kuva A).

HEPA-/AKTIIVIHIILISUODATTIMIEN VAIHTAMINEN

HEPA- ja aktiivihilimerkkivalot hohtavat punaisina, kun on aika vaihtaa yhdistelmäsuodatin.

1. Irrota varovasti pestävät esisuodattimet molemmilta puolilta (Kuva B).
   Katso puhdistusohjeet sivulta 176
2. Irrota nykyinen HEPA-/aktiivihilisuodatin molemmilta puolilta (Kuva C).
3. Asenna varovasti HEPA-/aktiivihilivaihtosuodattimet, joissa on HEPA-kerros (valkoinen) sisäpinnalla ja aktiivihilikerros (musta) ulkopinnalla (sivu 170).
4. Vaihda esisuodattimet ja sivupaneelin suodatinluukut molemmilta puolilta (sivu 170).
5. Liitä puhdistin pistorasiaan ja kytke siihen virta. Pidä sitten nollauspainiketta painettuna, kunnes punaiset suodatinmerkkivalot sammuvat.

Katso sivulta 174 HEPA-/aktiivihilisuodattimen vaihto-osan numero.

Suosittelemme, että tarkistat esisuodattimet silmämääräisesti kuukausittain ja puhdistat ne tarpeen vaatiessa. Pyyhi esisuodattimet puhtaaksi kostealla liinalla tai imuroi ne varovasti aina, kun vaihdat HEPA-/aktiivihilisuodattimet.

1. Irrota varovasti molemmat sivupaneelin suodatinluukut.
2. Irrota varovasti esisuodattimet (Kuva D).
3. Puhdista hellävaraisesti kostealla liinalla tai imurilla – anna esisuodattimien kuivua ennen niiden uudelleenasennusta (mikäli tarpeen).
4. Vaihda esisuodattimet (Kuva E) ja molemmat sivupaneelin suodatinluukut.

Mihin SensorPodTM tulee asettaa?	Mihin tahansa huoneen kohtaan, josta haluat mitata ilmanlaadun.Parhaan lopputuloksen saavuttamiseksi aseta SensorPodTM enintään 15 metrin päähän ilmanpuhdistimesta pöytätasolle, josta on näköyhteys puhdistimeen.Auto-tilassa puhdistin tuottaa puhdasta ilmaa, kunnes SensorPod havaitsee, että ilmanlaatu on hyväksyttävä.
Kuinka usein suodattimet on vaihdettava?	Se on helposti nähtävissä! Puhdistimen vaihtomerkkivalot ilmoittavat, kun on aika vaihtaa HEPA-/aktiivihiilisuodattimet.Valmistaudu vaihtamaan suodattimet 12 kuukauden välein.
Kuinka usein esisuodattimet on pestävä?	Esisuodatin vangitsee suuria hiukkasia ja ylläpitää muiden suodattimien tehokkuutta, joten suosittelemme tarkistamaan esisuodattimet silmämääräisesti kuukausittain ja puhdistamaan tai imuroimaan ne tarpeen mukaan.
Ilmanpuhdistin ei käynnisty.	Tarkista, että virtajohto on kiinnitetty tiukasti sekä pistorasiaan että ilmanpuhdistimeen. Tarkista, onko käynnissä sähkökatko, kokeilemalla käyttää lähellä olevaa valoa tai laitetta tai tarkista, onko pistorasia kunnossa, kokeilemalla liittää siihen toimiva laite.Tarkista, että suodattimet ja niiden suojukset on asennettu oikein suodatinkammioon.Jos ongelma jatkuu, ota meihin yhteyttä (yhteystiedot sivulla 179)!

USEIN KYSYTYT KYSYMYKSET JA VIANMÄÄRITYS

Puhdistin ei siirry Auto-tilaan.TAIIlmanlaadun merkkivalot eivät pala.TAIPuhdistimen anturin merkkivalo vilkkuu.	Tarkista ensin, että SensorPod on liitetty pistorasiaan ja että sen merkkivalo palaa tasaisena.Tarkista sitten, että SensorPod on puhdistimen toimintaetäisyydellä (enintään 15 m).Jos molemmat kohdat ovat kuvatulla tavalla mutta yhteyden muodostaminen ei silti onnistu, katso alla olevat SensorPod-yhteyden korjausohjeet.
SensorPodiniTM on kadonnut!	Älä huoli! Ota yhteyttä asiakastukitiimiimme ja tilaa uusi SensorPod. Noudata alla olevia helppoja ohjeita, joiden avulla voit yhdistää uuden SensorPodin laitepariksi vanhan ilmanpuhdistimesi kanssa!

SensorPodin™ ja puhdistimen yhdistäminen laitepariksi

SensorPod viestii puhdistimen kanssa radiotaajuussignaalien välityksellä. Laitteet on yhdistetty laitepariksi jo tuotantolinjalla, ja ne ovat käyttövalmiita heti tuotepakkauksesta nostettaessa. Siinä harvinaisessa tapauksessa, että signaali katkeaa, puhdistimen anturin merkkivalo vilkkuu. (A) Voit korjata yhteyden vain muutamalla yksinkertaisella toimenpiteellä.

1. Irrota SensorPod pistorasiasta.
2. Pidä puhdistimen virtapainiketta painettuna 3 sekunnin ajan, kunnes kuulet kaksi äänimerkkiä.

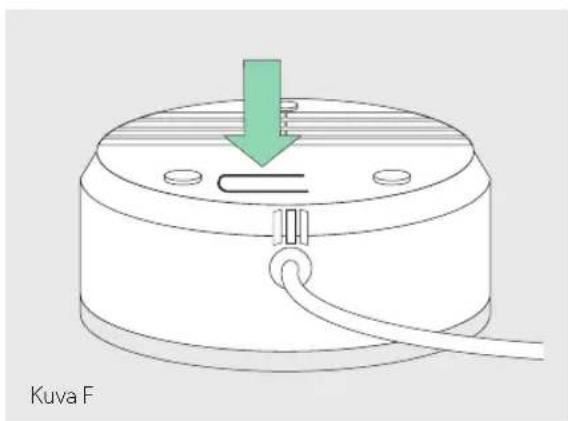

3. Liitä SensorPod pistorasiaan ja pidä SensorPodin alla olevaa laiteparin muodostuspainiketta painettuna 5–7 sekunnin ajan (Kuva F).

4. Yhteys on muodostettu, kun puhdistimen anturin merkkivalo palaa vilkkumatta ja kun ilmanlaadun merkkivalot syttyvät palamaan.

Laitteella on normaalikäytössä kahden vuoden takuu ostopäivästä lukien sen toiminnan osalta. Tänä takuuaikana ACCO harkintansa mukaan joko korjaa tai vaihtaa viallisen laitteen veloituksetta. Takuu ei kata virheellisestä tai asiattomasta käytöstä aiheutuneita vikoja. Ostotodistus on esitettävä. Jos laitetta korjaa tai muuttaa muu kuin ACCO valtuuttama henkilö, takuu raukeaa. Tavoitteemme on varmistaa, että tuotteemme toimivat ohjeissa kuvatulla tavalla. Tämä takuu ei vaikuta lakisääteisiin oikeuksiin, joita kuluttajilla on eri maissa sovellettavan kansallisen lainsäädännön nojalla ja joiden alaisuudessa tavaroiden myynti tapahtuu.

TUKI

Kiitos, että olet valinnut TruSens™-laitteen kotiisi. Asiakkaat ovat toimintamme ydin, ja pyrimme luomaan tuotteita, jotka sopivat heidän elämäntyliinsä. Jos sinulla on kysyttävää tai palautetta, ota meihin yhteys!

Käy verkkosivustollamme osoitteessa www.leitz.com/trusens

Lähetä meille sähköpostia osoitteeseen [e-mail]

Rekisteröidäksesi ja aktivoidaksesi takuusi mene www.leitz.com/register
