KASUTUSJUHEND TruSens Z-6000 LEITZ

Lahutage seade vooluvõrgust, enne kui asute filtreid vahetama või kui seadet ei kasutata.

HOIATUS! Ärge kasutage seda ventilaatorit ühegi pooljuhi omadusega kiiruskontrolli seadmega, sest muidu võib tekkida tule- või elektrilöögioht.

Ärge lülitage sisse õhupuhastit, mille juhe või pistik on kahjustatud või kui pistikupesa ei ole tugevalt kinnitatud. Ohu vältimiseks peab kahjustatud toitejuhtme välja vahetama tootja, müügiesindaja või võrdväärsse kvalifikatsiooniga isik.

Ärge paigaldage juhet vaiba, riidetükkide, linade ega teiste katete alla.

Ärge paigaldage juhet mööbli ega seadmete alla. Paigaldage juhe piirkonda, kus see ei jää kellelegi ette.

HOIATUS! Selle seadme UV-C-kiirgusseadme tekitatud valguse otsene vaatamine võib põhjustada naha- või silmakahjustusi. Valel otstarbel kasutamine või kere kahjustus võib põhjustada ohtliku UV-C-kiirguse väljapääsu. UV-C-kiirgus võib isegi väikestes kogustes kahjustada silmi või nahka.

• Enne kasutamist eemaldage kogu pakend, sealhulgas filtrikott.
• Kahjustatud seadet ei tohi sisse lülitada.
• A-kaalutud heliröhutase on alla 70 dB(A).
• See seade on möeldud kasutamiseks äriruumides.
• Seda seadet tohib ühendada ainult pistikupesaga, mis vastab andmeplaadil märgitud pistikutüübile ja võimsusele.
• Paigutage õhupuhasti pistikupesa lähedale ja ärge kasutage pikendusjuhtmeid.
• Seda seadet võivad kasutada lapsed alates 8. eluaastast ning isikud, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad kogemused või teadmised juhul, kui neid jälgitakse või kui neid on juhendatud seadet ohutult kasutama ning nad mõistavad kasutamisega seotud ohte.
• Lapsed ei tohi seadmega mängida, seda puhastada ega hooldada.
• Ärge hooldage ega parandage seadet ise.
• Kasutage puhastit ja SensorPod™-i ainult kaasasoleva toitekaabliga.
• Puhastage seadet ainult niiske lapiga; ärge kasutage lahuseid ega valgendit.
• Veenduge enne seadme kasutamist alati, et see oleks asetatud kindlale tasasele pinnale.
• Ärge blokeerige ega ummistage öhu sisse- või väljalaskeavasid.
• Ärge sisestage sõrmi ega muid esemeid õhu sisselaske- või väljalaskeavadesse.
• Kui õhupuhasti on ooteloleku režiimis, edastab SensorPod™ ikka signaale/teavet.

Töösagedus

Juhtmevaba: 2402–2480 MHz

Maksimaalne edastusvõimsus (EIRP)

Juhtmevaba: 7,1 dBm

Antenni võimendus

Juhtmevaba: 2 dBi

Leitz ACCO Brands GmbH & Co KG kinnitab, et raadioseadmete tüübid, Leitz TruSensi õhupuhastid Z-6000/Z-7000, vastavad direktiivi 2014/53/EL.

EL-i vastavusdeklaratsiooni kogutekst on saadaval järgmisel veebilehel:

Raadiosagedusliku kiirguse nõuetele vastamiseks peab kasutaja keha ja seadme vahemaa olema vähemalt 0,2 m.

Elektri- ja elektroonikaseadmete jäätmed

Kasutusaja löpus loetakse teie toode elektri- ja elektroonikaseadmete jäätmeteks. Seetõttu on oluline märkida, et: elektri- ja elektroonikaseadmete jäätmeid ei tohi visata sortimata olmejäätmete hulka. See tuleb koguda eraldi, et selle saaks lahti võtta ning komponente ja materjale saaks ringlusse võtta, edasi kasutada ja taaskasutada (põletada energia saamiseks elektri tootmisel).

Omavalitsused on loonud avalikud kogumispunktid elektri- ja elektroonikaseadmete jäätmete kogumiseks, mis on teile tasuta. Viige elektri- ja elektroonikaseadmete jäätmed oma kodule või töökohale lähimasse kogumispunkti.

Kui teil on raskusi kogumispunkti leidmisega, peaks teile toote müünud jaemüüja teie elektri- ja elektroonikaseadmete jäätmed vastu võtma. Kui te ei saa enam jaemüüjaga ühendust võtta, võtke abi saamiseks ühendust Leitziga. Elektri- ja elektroonikaseadmete jäätmete ringlussevõtu eesmärk on kaitsta keskkonda, inimeste tervist, hoida toorainevarusid, edendada säästvat arengut ning tagada parem varustatus Euroopa Liidus ja Ühendkuningriigis. See saavutatakse väärtusliku teisese tooraine hankimise ja jäätmete kõrvaldamise vähendamisega. Nende eesmärkide saavutamisele saate kaasa aidata, kui tagastate elektri- ja elektroonikaseadmete jäätmed kogumispunkti.

Toode on tähistatud elektri- ja elektroonikaseadmete jäätmete sümboliga (ratastega prügikast, mille läbib X). See sümbol teavitab teid sellest, et elektri- ja elektroonikaseadmete jäätmeid ei tohi visata sortimata olmejäätmete hulka.

OLULISIMAD FUNKTSIOONID

TRU-BEAM™

TRU-BEAM™ UV-C

Patenditud TRU-BEAM UV-C-süsteem. Asendusi pole vaja.

Kahepoolne filtreerimine

Kombineeritud filter HEPA-ga, et püüda saasteaineid, ja aktiivsöega, et püüda mölemalt poolt kinni löhnad ja lenduvad orgaanilised ühendid.

SensorPod™

Kaugjuhtimispuldiga õhu kvaliteedi monitor, mis tagab puhtama õhu just seal, kus seda vajate.

Teavitab ja kohandub

Värvikoodiga valgustus annab lisateavet, teavitades öhu kvaliteedist reaalajas.

TOOTEÜLEVAADE

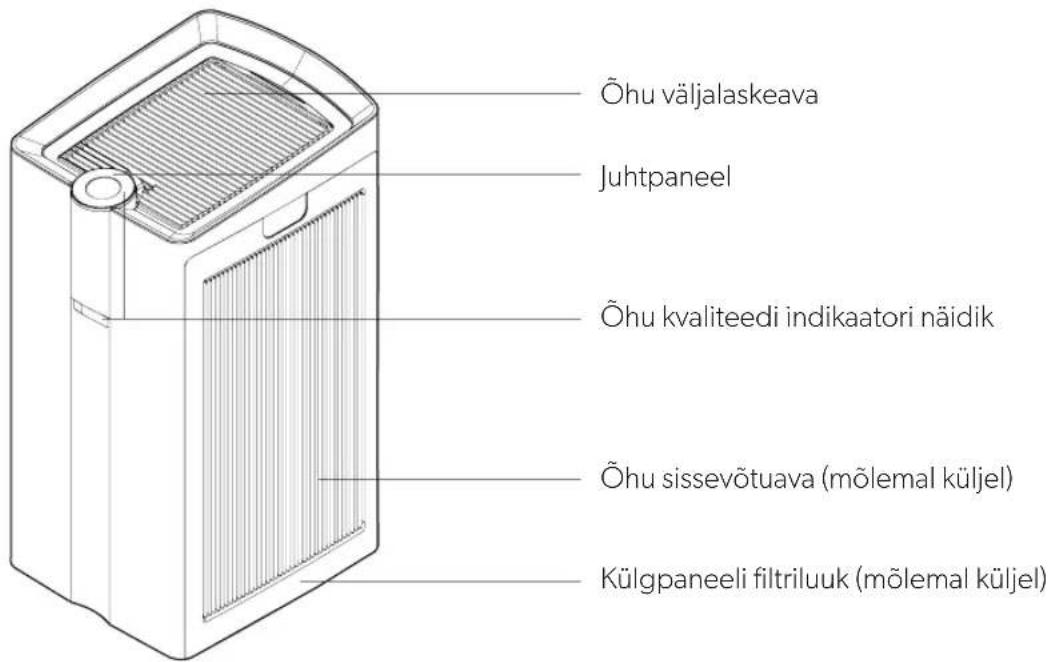

Õhupuhasti

Õhu väljalaskeava Juhtpaneel Õhu kvaliteedi indikaatori näidik Õhu sissevõtuava (mölemal küljel) Külgpaneeli filtriluuk (mölemal küljel)

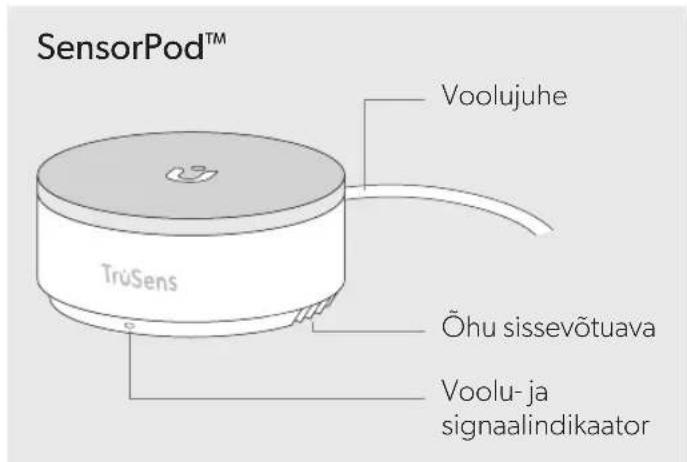

SensorPod™ TrüSens Voolujuhe Öhu sissevõtuava Voolu- ja signaalindikaator

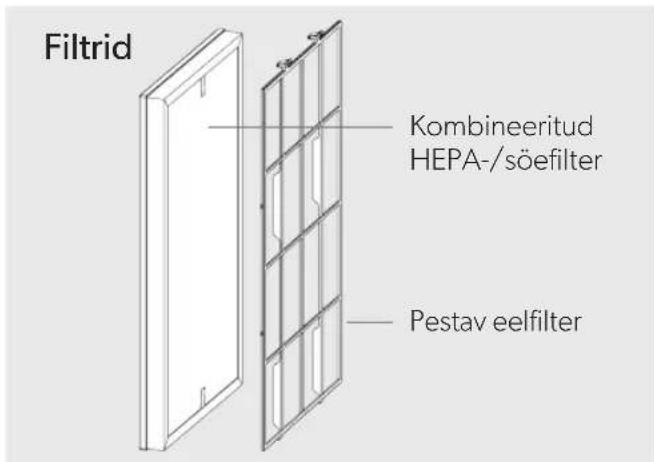

Filtrid Kombineeritud HEPA-/soefilter Pestav eelfilter

ALUSTAMINE

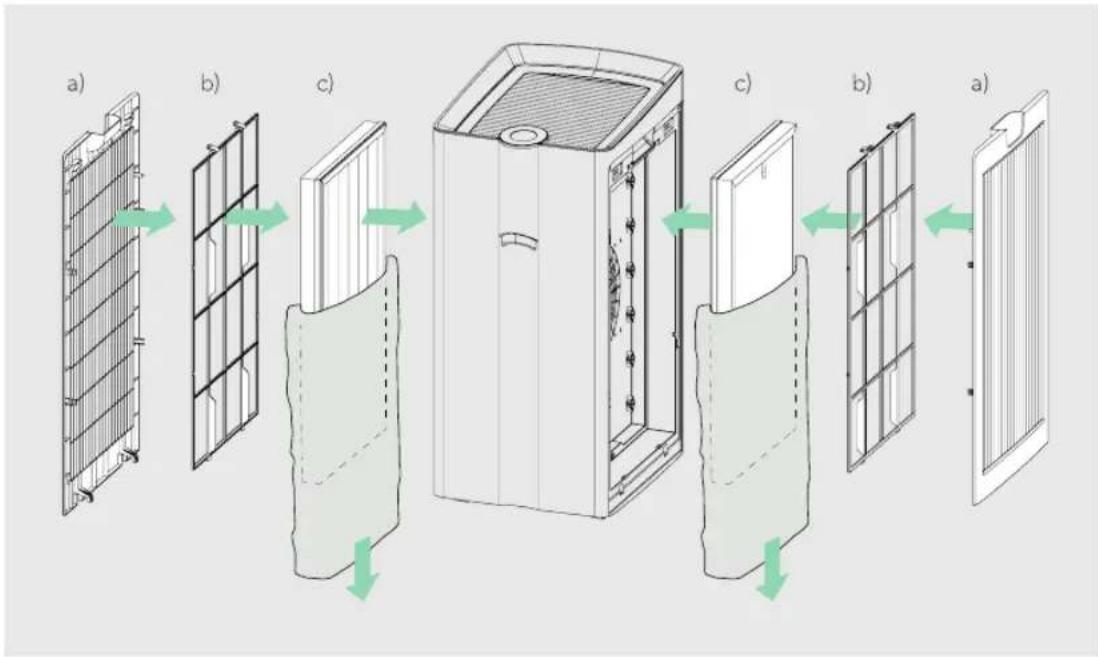

Paigaldage filter (HEPA-/söefiltri kombinatsioon).

Eemaldage külgpaneeluks (a), eelfilter (b) ja seejärel kotis olev HEPA-/söefilter. Eemaldage filtrilt (c) plastümbris ja paigaldage puhasti sisse nii, et seespool oleks HEPA-kiht (valge) ja väljaspool söekiht (must). Pange eelfilter ja külgpaneeluks tagasi oma kohale.

MÄRKUS. Tehke toimingud nii vasakul kui ka paremal küljel.

Seadistamine

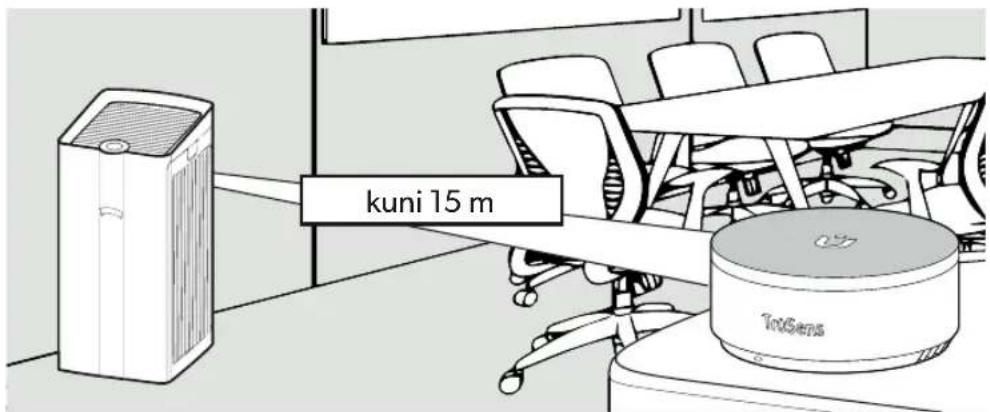

Ühendage SensorPod™ vooluvörku ja asetage lauale või tööpinnale ruumi vastasküljel, öhupuhastist nähtavale kohale.

Ühendage õhupuhasti vooluvõrku ja lülitage sisse. Asetage puhasti tasasele pinnale, kus pole takistusi.

Signaalitugevus võib asukohast olenevalt olla erinev. Harvadel juhtudel, kui see ei tööta, vt lk 194.

Alustage elamist puhtama õhuga.

Puhasti reguleerib automaatselt ventilaatori kiirust SensorPodi õhu kvaliteedi näitude põhjal ja suunab ruumi puhastatud õhku.

kuni 15 m TICSER

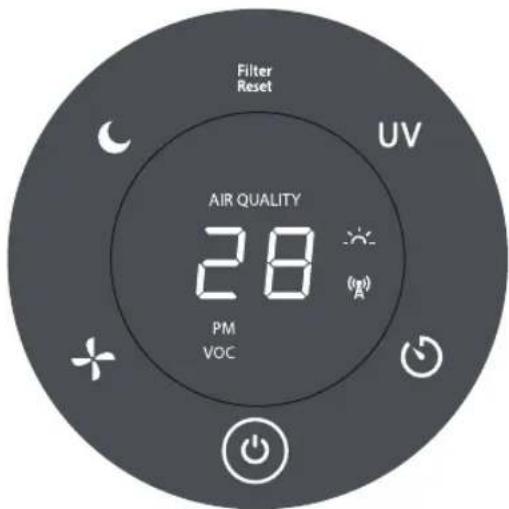

JUHTPANEEL

Filter Reset AIR QUALITY 28 PM VOC

SensorPod™-i signaalindikaator

Toitenupp

Ventilaatori kiiruse seaded

Valige ventilaatori kiirus või automaatrežiim.

Automaatrežiimis reguleerib puhasti automaatselt ventilaatori kiirust SensorPodi õhu kvaliteedi näitude põhjal.

(Automaatrežiim on saadaval ainult siis, kui puhasti on ühendatud SensorPodiga ja võtab vastu signaali.)

Hämardi režiim

Näidiku valgustus lülitub välja ilma puhasti töhusust vähendamata. Köigi näidikufunktsioonide taastamiseks vajutage lihtsalt nuppu uuesti.

Filter Reset

HEPA- ja söefiltri indikaatorid helendavad punaselt, kui on aeg filtrid vahetada. Indikaatorite lähtestamiseks hoidke filtri lähtestamise nuppu 3 sekundit all. Kui vahetate filtri enne, kui HEPA- ja söefiltri indikaatorid muutuvad punaseks, hoidke filtri lähtestamise nuppu indikaatorite lähtestamiseks all 10 sekundit.

(Vt vahetamisjuhiseid lehekülgedel 192–194. Pärast filtri vahetamist järgige ülaltoodud lähtestamisnupu juhiseid.)

UV

UV-režiim

Puhasti filtrikambris olev UV-C on aktiivne, kui sümbol põleb.

Taimeri režiim

Puhasti lülitub 2, 4, 8 või 12 tunni mõödudes automaatselt välja. Ajaloenduse tühistamiseks vajutage lihtsalt nuppu, kuni taimeri seadistust ei kuvata.

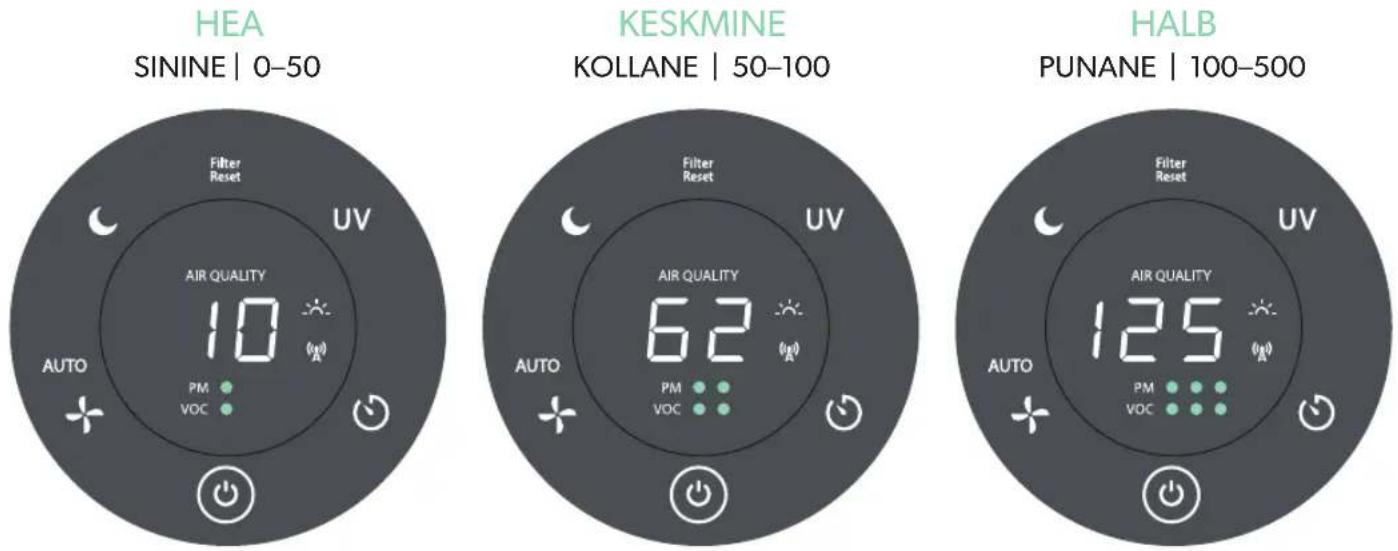

ÕHU KVALITEEDI NÄIDIK

Reaalajas tagasiside

Täiustatud SensorPod™ hindab öhu seisundit, möötes nii tahkeid osakesi (PM1.0, PM2.5, PM10) kui ka lenduvaïd orgaanilisi ühendeid (LOÜ). See arvutab üldise öhu kvaliteedi, kasutades patenditud algoritmi, mis reageerib saasteainete koguse tegelikule suurenemisele ilma ülereageerimata.

Valgustatud värvikoodiga näidik teavitab heast, keskmisest või halvast õhu kvaliteedist ning numbriline väärtus tagab suurema detailsuse.

Automaatrežiimis reguleerib puhasti automaatselt ventilaatori kiirust vastusena nendele õhu kvaliteedi näitudele.

HEA SININE | 0-50 Filter Reset UV AIR QUALITY 10 (μg) PM VOC KESKMINE KOLLANE | 50-100 Filter Reset UV AIR QUALITY 62 (μg) PM VOC HALB PUNANE | 100-500 Filter Reset UV AIR QUALITY 125 (μg) PM VOC

TEHNILINE KIRJELDUS

	Z-6000+ H13 HEPA*	Z-6000+E12 EPA*	Z-7000+ H13 HEPA*	Z-7000+E12 EPA*
Öhu sissevõtuava Kahepoolne
Öhu väljalaskeava Üleval
Sensor SensorPodTM töötab puhastist kuni	15 m kaugusel
Ventilaatori kiiruse seaded Säästlik, 1, 2, 3, Turbo, AUTO
Puhastustasemed Pestav eelfilter, söefilter,	E12 EPA või H13 HEPA, TRU-BEAMTM UV-C
Taimeri seaded 2, 4, 8, 12 h
Filtrivahetuse indikaatorid HEPA-/söefilter
Mootori tüüp Alalisvoolumootor
Nõuded võimsusele 100–240V AC / 50–60 HZ
Mõõtmed 374 × 468 × 693 mm 374 × 468 × 806 mm
Ruumi suurus, kui on 2 õhuvahetust tunnis	100 m^2	155 m^2 130 m^2	190 m^2
Ruumi suurus, kui on 4,84 õhuvahetust tunnis	50 m^2 78 m^2	65 m^2 95 m^2
Müra	20 - 46 dB(A)	30 - 53 dB(A)	20 - 47 dB(A)	31 - 54 dB(A)
Kaal (koos filtritega)	17,3 kg	19,1 kg	18,7 kg	20,5 kg
Energiatarve	54 W	90 W	61 W	100 W
Garantii	2 aastat

Asendusfiltrid (2 tk) – vahetage iga 12 kuu tagant

Kombineeritud EPA koos söefiltriga*võiKombineeritud HEPA koos söefiltriga*

2415162

2415164

2415163

2415165

* Seadmes Leitz TruSens Z-6000 / Z-7000 kasutatavaid filtreid on katsetatud ja hinnatud standardite EN 1822-1:2019 ja EN ISO 29463-5:2018 kohaselt

PUHASTAMINE JA HOOLDUS

HOIATUS. Lülitage puhasti alati välja, vajutades toitenuppu ja eemaldades voolujuhtme.

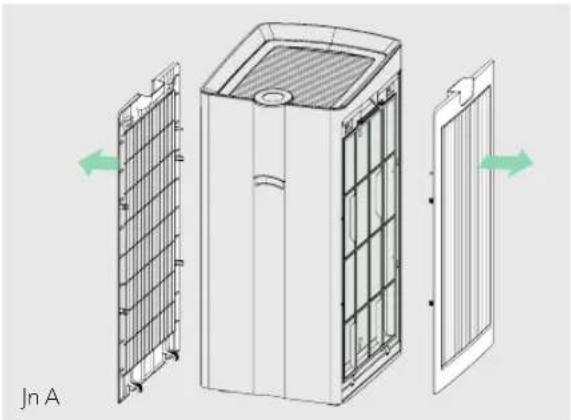

Filtrikambrisse pääsemiseks eemaldage ettevaatlikult mõlemad külgpaneeli filtriluugid (joonis A).

HEPA- JA SÖEFILTRITE VAHETAMINE

HEPA- ja söefiltri indikaatorid helendavad punaselt, kui on aeg kombineeritud filter vahetada.

1. Eemaldage ettevaatlikult pestavad eelfiltrid mölemalt küljelt (joonis B). Vt puhastamisjuhiseid leheküljel 192.
2. Eemaldage olemasolevad kombineeritud HEPA-/söefiltrid mölemalt küljelt (joonis C).
3. Paigaldage ettevaatlikult uued kombineeritud HEPA-/söefiltrid nii, et HEPA-kiht (valge) jääks sissepoole ja söekiht (must) jääks väljapoole (Ik 186).
4. Pange eelfiltrid ja külgpaneeli filtriluugid mölemal küljel tagasi (lk 186).
5. Ühendage puhasti vooluvörku ja lülitage sisse ning vajutage lähtestamisnuppu, kuni punased filtri indikaatorid kustuvad.

Vt asendatava HEPA-/söefiltri osanumbrit leheküljel 190.

Soovitame eelfiltreid visuaalselt kontrollida iga kuu ja puhastada vajaduse järgi. Pühkige niiske lapiga puhtaks või puhastage eelfiltrid ettevaatlikult tolmuimejaga iga kord, kui vahetate kombineeritud HEPA-/söefiltreid.

1. Eemaldage ettevaatlikult mölemad külgpaneeli filtriluugid.

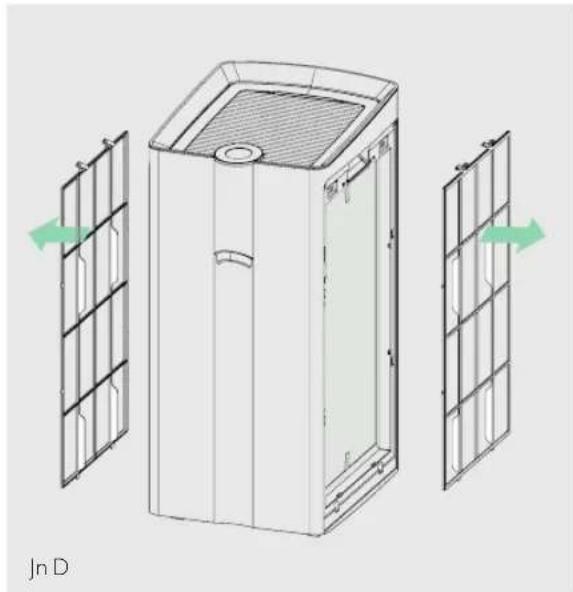

2. Eemaldage ettevaatlikult eelfiltrid (joonis D).
3. Puhastage ōrnalt niiske lapi või tolmuimejaga – laske eelfiltritel enne uuesti paigaldamist õhu käes kuivada (vajaduse korral).
4. Pange eelfiltrid (joonis E) ja mölemad külgpaneeli filtriluugid tagasi.

Kuhu panna SensorPodTM? Sinna, kus soovite ruumi õhu kvaliteeti mõõta.Optimaalsete tulemuste saavutamiseks asetage SensorPodTM õhupuhastist kuni 15 m kaugusele letile või lauale, puhastist nähtavale kaugusele. Automaatrežiimis jaotab puhasti puhast õhku seni, kuni SensorPod tuvastab õhu kvaliteedi vastuvõetava taseme.
Kui tihti pean filtreid vahetama?	See on lihtne. Puhasti vahetusindikaatorid annavad teile märku, kui on aeg kombineeritud HEPA-/sõefiltrid välja vahetada.Vahetage filtrid iga 12 kuu tagant.
Kui tihti pean eelfiltreid pesema?	Eelfilter püüab kinni suuremad osakesed ja tagab teiste filtrite efektiivsuse, seega soovitame eelfiltreid iga kuu visuaalselt kontrollida ning vajaduse korral pesta või tolmuimejaga puhastada.
Puhasti ei lülitu sisse.	Kontrollige, kas voolujuhe on ühendatud kindlalt nii seinapistikupesa kui ka puhastiga. Kontrollige, kas pistikupesas on voolukatkestus. Selleks kontrollige läheduses olevat valgustit või seadet või proovige samasse pistikupessa ühendada muud töötavat seadet.Kontrollige, kas filtrid ja filtrikaaned on korralikult filtrikambrisse paigaldatud.Kui teil on endiselt probleeme, võtke meiega ühendust! (Ik 195)

KKK JA VEAPARANDUS

Puhasti ei lähe automaatrežiimi.VÕIÕhu kvaliteedi indikaatorid on välja lülitatud.VÕIPuhasti sensori signaalindikaator vilgub.	Esmalt kontrollige, kas SensorPod on vooluvõrku ühendatud ja selle tuli põleb ühtlaselt.Järgmisena kontrollige, kas SensorPod on puhasti levialas (kuni 15 m).Kui mõlemad on tõesed ja ühendus ikka ebaõnnestub, vaadake allolevaid juhiseid SensorPodi ühenduse parandamiseks.
Olen kaotanud oma SensorPodTM-i.	Ärge muretsege. Võtke ühendust meie klienditoega ja tellige uus SensorPod. Järgige allolevaid lihtsaid sidumisjuhiseid, et siduda uus SensorPod olemasoleva õhupuhastiga.

SensorPod™-i ja puhasti sidumine

SensorPod suhtleb puhastiga raadiosagedussignaalide abil. See seotakse tootmisliinil ja on toote kättesaamisel kasutusvalmis. Harvadel juhtudel, kui signaal katkeb, vilgub puhasti anduri märgutuli (A). Ühenduse saate parandada vaid möne lihtsa sammuga.

1. Katkestage SensorPodi vooluühendus.
2. HOIDKE puhasti toitenuppu 3 sekundit all, kuni kuulete kahte helinat.

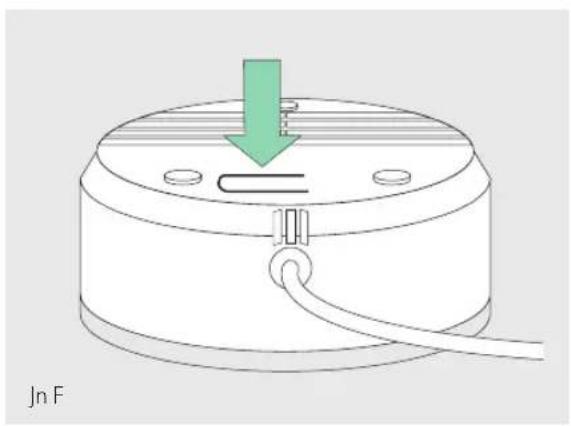

3. Ühendage SensorPod vooluvörku ning vajutage ja HOIDKE 5–7 sekundit all SensorPodi all olevat sidumisnuppu (joonis F).

4. Ühendus luuakse, kui puhasti sensori indikaator põleb ilma vilkumiseta ja õhu kvaliteedi indikaatorid süttivad.

Sellele seadmele kehtib tavapärase kasutuse korral tootja antav garantii kahe aasta jooksul alates ostukuupäevast. Garantiiperiooodil võib ACCO defektse seadme omal äranägemisel tasuta ära parandada või asendada. Seadme väärkasutusest või ebasobival eesmärgil kasutusest tulenevad defektid garantii alla ei kuulu. Nõutav on ostukuupäeva tõendamine. Ettevõtte ACCO volitamata isikute tehtud remont või muudatused teevad garantii kehtetuks. Meie eesmärk on tagada, et meie seadmed vastaksid märgitud spetsifikatsioonidele. Siinne garantii ei mõjuta seaduslikke õigusi, mis tarbijatel on kauba müüki reguleerivate siseriiklike kehtivate õigusaktide alusel.

TUGI

Täname, et valisite oma koju TruSens™-i toote. Meie kliendid on meie jaoks kõige tähtsamad ning me püüame luua tooteid, mis sobituvad teie elustiiliga. Kui teil on küsimusi või kommentaare, võtke meiega ühendust!

Külastage meie veebisaiti: www.leitz.com/trusens

Kirjutage meile: [e-mail]

Helistage meile: [phone] or [phone]

Garantii registreerimiseks ja aktiveerimiseks minge aadressile: www.leitz.com/register
