KÄYTTÖOHJE TruSens Z2000 LEITZ

sensorsignalindikator lyser konstant, og lukvalitetsindikatorerne tændes. Lurenseren indtager ikke Auto- tilstand. eller Lukvalitetsindikatorerne er slukket. eller Lurenserens sensorsignalindikator blinker. Kontrollér først, at SensorPod er tilsluttet, og at dens lampe lyser konstant. Kontrollér dereer, at SensorPod er inden for lurenserens rækkevidde (op til 15 m). Hvis begge forhold er bekræet, og forbindelsen stadig ikke kan oprettes, skal du se anvisningerne nedenfor om reparation af SensorPod-forbindelsen. Jeg har mistet min SensorPod! Bare rolig! Kontakt vores kundeserviceteam, så du kan bestille en ny SensorPod. Følg de nemme pardannelsesanvisninger nedenfor for at parre din nye SensorPod med din eksisterende lurenser! OFTE STILLEDE SPØRGSMÅL OG FEJLFINDING Fig. P138 GARANTI Denne maskines dri er garanteret i to år fra købsdatoen, på betingelse af at den anvendes under normale betingelser. ACCO vil eer eget skøn enten reparere eller ombytte den defekte maskine gratis inden for garantiperioden. Garantien dækker ikke fejl, der skyldes misbrug eller brug til upassende formål. Der kræves bevis for købsdatoen. Reparationer eller ændringer foretaget af personer, som ikke er autoriseret af ACCO, vil ugyldiggøre garantien. Det er vores mål at sikre, at vores produkter opfylder de anførte specifikationer. Denne garanti har ingen indflydelse på de juridiske rettigheder, som forbrugere har i medfør af købeloven. SUPPORT Tak, fordi du har budt TruSens™ velkommen i dit hjem. Vores kunder står i centrum af alle vores aktiviteter, og vi bestræber os på at designe produkter, der passer til din livsstil. Hvis du har spørgsmål eller feedback, er du altid velkommen til at kontakte os! Besøg vores hjemmeside på www.leitz.com/trusens Send en e-mail til os på kundesupportdk@acco.com Ring til os på +45 38 16 78 00 Gå til til at registrere og aktivere din garanti www.leitz.com/registerTervetuloa nauttimaan puhtaasta ilmasta TruSens- ilmanpuhdistimen kanssa. Kiitos, että saamme auttaa sinua matkalla kohti terveellisempää elämää. Hengitysilman tulisi olla puhdasta kaikkialla huoneessa. TruSensin SensorPod™-mittari, PureDirect™-tekniikka ja 360 asteen suodatus varmistavat, että puhtaasta ilmasta voi nauttia koko huoneessa.140 TURVALLISUUSTIEDOT LUE JA SÄILYTÄ NÄMÄ OHJEET Irrota virtajohto pistorasiasta tai kytke laite irti virtalähteestä ennen suodattimien tai UV-C-säteilijän vaihtamista tai kun laite ei ole käytössä. VAROITUS: Älä käytä ilmanpuhdistinta portaattomasti säädettävän nopeudensäätimen kanssa; se voi lisätä tulipalon tai sähköiskun riskiä. Älä käytä ilmanpuhdistinta, jos sen virtajohto tai pistotulppa on vaurioitunut tai jos pistorasia on löysällä. Jos virtajohto on vaurioitunut, valmistajan, valtuutetun huoltoedustajan tai pätevän henkilön on vaihdettava johto, jotta siitä ei aiheudu vaaraa. Älä vie johtoa mattojen tai vastaavien lattianpäällysteiden alta. Älä vie johtoa huonekalujen tai laitteiden alta. Aseta johto pois kulkureiteiltä ja alueilta, joilla siihen voi kompastua. VAROITUS: Katsominen suoraan laitteessa olevan UV-C-säteilijän tuottamaan valoon voi vahingoittaa ihoa tai silmiä. Laitteen epäasianmukainen käyttö tai kotelon vaurioituminen voi johtaa vaarallisen UV-C-säteilyn leviämiseen. UV-C-säteily voi vahingoittaa silmiä ja ihoa pieninäkin annoksina. Katkaise virta aina ennen lampun vaihtoa tai huoltoa. Vaihda UV-C-säteilijä tuotteeseen 2415108 (Z-2000) tai 2415111 (Z-3000), jonka valmistaja on ACCO Brands.

• Poista ennen käyttöä kaikki pakkausmateriaalit, mukaan lukien suodattimen suojapussi.

• Jos laite on selvästi vaurioitunut, sitä ei saa käyttää.

• Laitteen saa kytkeä vain pistorasiaan, joka vastaa laitteen pistotulpan tyyppiä ja tyyppikilvessä ilmoitettua arvoa.

• Aseta ilmanpuhdistin pistorasian lähelle. Älä käytä jatkojohtoja.

• Yli 8-vuotiaat lapset, fyysiseltä tai henkiseltä suorituskyvyltään rajoittuneet henkilöt ja/tai laitteen käytössä kokemattomat henkilöt saavat käyttää laitetta vain siinä tapauksessa, että käyttöä valvotaan tai heitä on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat.

• Lapset eivät saa leikkiä laitteella eivätkä puhdistaa tai yrittää huoltaa sitä.

• Vaihda UV-C-säteilijä tässä oppaassa ilmoitettuun malliin.

• Tuotetta ei saa yrittää huoltaa tai korjata itse.

• Käytä ilmanpuhdistinta ja SensorPod™-laitetta vain niiden mukana toimitetulla virtajohdolla.

• Käytä laitteen puhdistamiseen vain kosteaa liinaa. Älä käytä liuottimia tai valkaisuaineita.

• Varmista aina ennen käyttöä, että laite on asetettu tukevalle ja tasaiselle alustalle.

• Ilman sisään- tai ulostuloaukkoja ei saa tukkia.

• Sormia tai mitään muuta ei saa työntää ilman sisään- tai ulostuloaukkoihin.

• SensorPod™ lähettää signaalia/tietoja myös ilmanpuhdistimen ollessa valmiustilassa.141 Käyttötaajuus Langaton: 2 462 MHz Suurin lähetysteho (EIRP) Langaton: 0 dBm Antennin vahvistus Langaton: 2 dBi ACCO UK Ltd vakuuttaa, että Leitz TruSens- ilmanpuhdistin Z-2000- ja Z-3000 -radiolaitemallit ovat direktiivin 2014/53/EU mukaisia. EU:n vaatimustenmukaisuusvakuutuksen koko teksti on nähtävissä seuraavassa Internet-osoitteessa: https://declarations.accobrands.com/ RF-altistusta koskevat turvallisuusmääräykset edellyt- tävät, että laitetta pidetään vähintään 20cm:n päässä käyttäjän kehosta. Sähkö- ja elektroniikkalaiteromu Tuote katsotaan sähkö- ja elektroniikkalaiteromuksi sen käyttöiän päätyttyä. Siksi on tärkeää muistaa seuraavat: Sähkö- ja elektroniikkalaiteromu täytyy loppukäsitellä erillään lajittelemattomista yhdyskuntajätteistä. Sähkö- ja elektroniikkalaiteromu on kerättävä erikseen, jotta se voidaan purkaa ja sen osat ja materiaalit voidaan kierrättää, käyttää uudelleen ja hyödyntää (polttoaineena energian hyödyntämiseen sähköntuotannossa). Kunnat ovat järjestäneet yleisiä sähkö- ja elektroniikkalaiteromun keräyspisteitä, joiden käyttö on maksutonta. Palauta sähkö- ja elektroniikkalaiteromu kotia tai työpaikkaa lähinnä olevaan keräyspisteeseen. Jos sinulla on vaikeuksia löytää keräyspistettä, tuotteen myyneen vähittäiskaupan on vastaanotettava sähkö- ja elektroniikkalaiteromu. Jos et ole enää yhteydessä vähittäiskauppaan, ota yhteys ACCO-yhtiöön tässä asiassa. Sähkö- ja elektroniikkalaiteromun kierrätyksen tarkoituksena on suojella ympäristöä ja ihmisten terveyttä, säilyttää raaka-aineita, parantaa kestävää kehitystä ja varmistaa hyödykkeiden parempi saatavuus Euroopan unionissa. Tavoitteeseen päästään noutamalla arvokkaita toisioraaka-aineita ja vähentämällä loppukäsittelyyn tulevan jätteen määrää. Voit vaikuttaa näiden tavoitteiden onnistumiseen palauttamalla sähkö- ja elektroniikkalaiteromusi keräyspisteeseen. Tuotteessa on sähkö- ja elektroniikkalaiteromun merkitsemiseen käytetty tunnus (jätesäiliö, jonka päällä on X-merkintä). Tämä tunnus kertoo, että sähkö- ja elektroniikkalaiteromua ei saa loppukäsitellä yhdessä lajittelemattoman yhdyskuntajätteen kanss Leitz TruSens -ilmanpuhdistimet on myös varustettu UV-C-säteilijällä. Kun tämä tuote on vaihdettu (tuotteen elinaikana), se on myös palautettava ja hävitettävä paikallisessa WEEE-keräyslaitoksessa. Lisätietoja ja asennusoppaita / videoita UV-C-säteilijälle löytyy osoitteesta www.leitz.com142 PÄÄOMINAISUUDET SensorPod™ Erilleen sijoitettava ilmanlaatumittari, joka varmistaa puhtaamman ilman juuri siellä, missä sitä tarvitaan. PureDirect™-tekniikka Riippumattomissa laboratoriotesteissä on todettu, että kaksi ilmavirtausta on parempi kuin yksi, ja ne liikuttavat huoneen ilmaa tehokkaammin ja mukavammin. Tietoa ja mukautuvuutta Värikoodattu valorengas kertoo ilmanlaadun reaaliajassa. 360 asteen puhdistus Hiukkassuodatin kerää epäpuhtauksia ja haihtuvia orgaanisia yhdisteitä kaikista suunnista. UV-C-valo tappaa suodattimeen kiinni jäävät bakteerit. Tyylikäs ulkoasu Erinomaiset toiminnot ja nykyaikainen muotoilu, jonka sopii mihin tahansa ympäristöön. AQI143 TUOTTEEN YLEISKATSAUS Kätevä kantokahva Virran ja signaalin merkkivalo Pestävä esisuodatin Ilmanlaatunäyttö Ilman poistoaukko Virtajohto Aktiivihiilisuodatin Yksinkertainen ohjauspaneeli Ilman tuloaukko Hiukkassuodatin 360 asteen ilmanotto Pölyanturin kammion luukku UV-C-lamppu Suodattimen kansi ja nuppi (alapuoli) Ilmanpuhdistin SensorPod

Suodatin ja UV-C-lamppu144

Kierrä pohjakansi auki ja poista muovipussi suodattimesta.

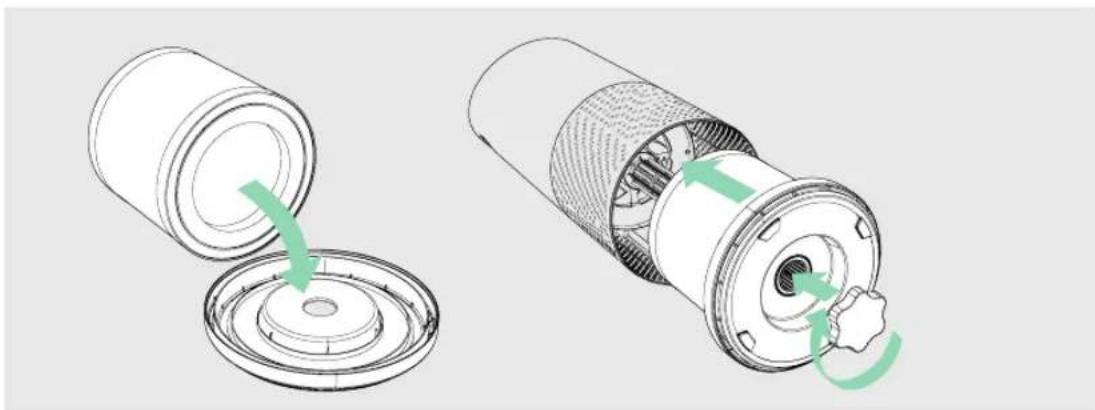

2. Kiinnitä suodatin takaisin

Kiinnitä suodatin pohjakanteen ja kierrä kansi takaisin ilmanpuhdistimeen.145

Kytke SensorPod pistorasiaan. Aseta SensorPod pystyasentoon huoneen vastakkaisella puolella olevalle pöydälle tai työtasolle ilmanpuhdistimen näköetäisyydelle. Kytke ilmanpuhdistin pistorasiaan ja kytke laitteeseen virta. Aseta puhdistin tasaiselle ja esteettömälle pinnalle - jossa ilma pääsee virtaamaan puhdistimeen vapaasti kaikista suunnista - pois sisusteiden, kuten vuodevaatteiden tai verhojen, sekä kuumuuden ja kosteuden lähteiden luota. Signaalin voimakkuus voi vaihdella sijainnin mukaan. Jos signaali ei toimi, katso ohjeita sivulta 154.

4. Aloita puhtaammasta ilmasta nauttiminen!

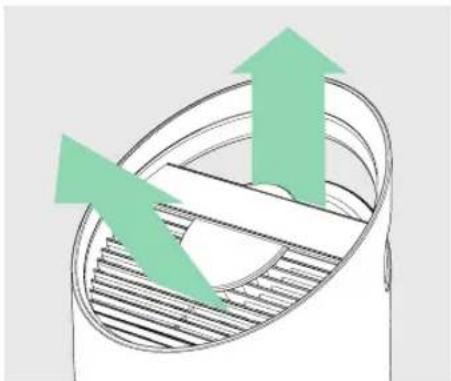

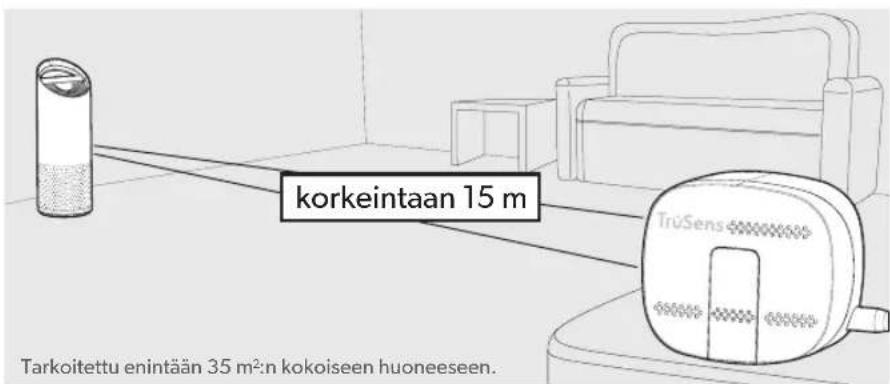

Puhdistin säätää tuulettimen nopeuksia automaattisesti SensorPod-mittarin ilmanlaatulukemien perusteella, ja ainutlaatuinen PureDirect™-tekniikka tuottaa puhdistettua ilmaa koko huoneeseen. korkeintaan 15 m Tarkoitettu enintään 35 m

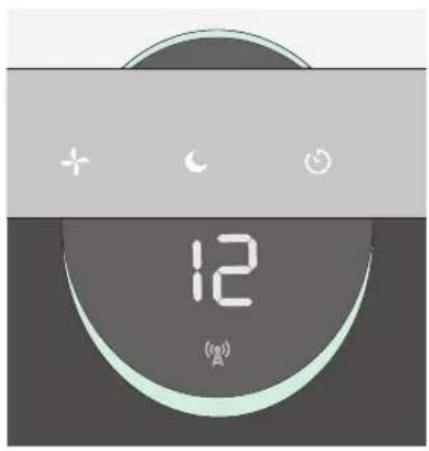

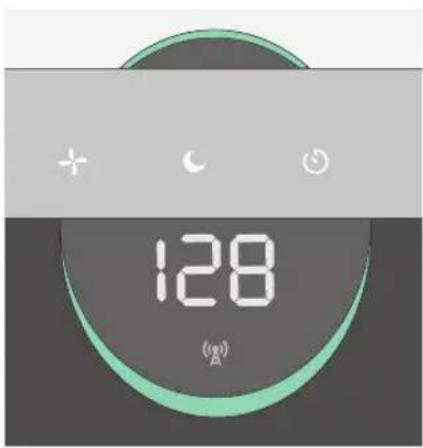

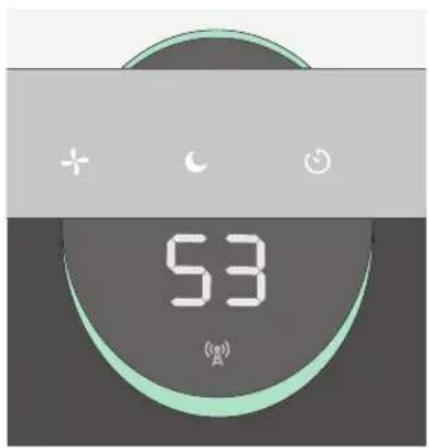

:n kokoiseen huoneeseen.146 OHJAUSPANEELI Tuulettimen nopeusasetukset Valitse tuulettimen nopeus tai AUTO-tila. AUTO-tilassa puhdistin säätää tuulettimen nopeutta automaattisesti SensorPod-mittarin ilmanlaatulukemien perusteella. Ajastintila Puhdistin sammuu automaattisesti 2, 4, 8 tai 12 tunnin kuluttua. Voit peruuttaa tämän ajastuksen painamalla painiketta, kunnes ajastinaikaa ei näy. UV-tila Puhdistimen suodatinkammion UV-C-lamppu on päällä, kun symboli on valkoinen. Symboli palaa punaisena, kun UV-C-lamppu on vaihdettava uuteen. Suodattimien ja UV-lampun merkkivalojen nollaus ”HEPA”- ”Carbon” ja ”UV”-merkkivalot palavat punaisina, kun ne on aika vaihtaa uusiin. Kun yksi merkkivaloista palaa, sen voi nollata pitämällä Reset (nollaus) -painiketta painettuna kolmen sekunnin ajan. Kun vähintään kaksi merkkivaloa palaa, valitse ensin merkkivalo napauttamalla Reset (nollaus) -painiketta (valittu merkkivalo vilkkuu), ja nollaa sitten merkkivalo pitämällä painiketta painettuna kolmen sekunnin ajan. Yötila Näytön valaistus sammuu helpottamaan nukkumista, mutta puhdistimen toiminta jatkuu. Voit palauttaa näytön ominaisuudet näkyviin painamalla painiketta uudelleen. Virtapainike (AUTO-tila on käytettävissä vain, kun puhdistin on yhdistetty SensorPod-mittariin ja vastaanottaa sen signaalia.) (Katso ohjeet sivulta 151). (Katso vaihto-ohjeet sivuilta 149–151. Nollaa merkkivalot yllä olevien ohjeiden mukaisesti suodattimen vaihtamisen jälkeen.)147 ILMANLAATUNÄYTTÖ Reaaliaikainen mittaus Ainutlaatuinen SensorPod™-mittari arvioi ilmanlaatua mittaamalla sekä pienten (PM2,5) että suurempien (PM10) hiukkasten määrää. Se laskee kokonaisilmanlaadun käyttämällä ainutlaatuista algoritmiamme, joka reagoi todellisiin epäpuhtauksiin, mutta ei ylireagoi esimerkiksi jonkun tullessa huoneeseen tai istahtaessa sohvalle. Valaistu ja värikoodattu näyttö ilmoittaa, onko ilmanlaatu hyvä, kohtalainen vai huono, ja numeroarvo kertoo siitä tarkemmin. AUTO-tilassa puhdistin säätää tuulettimen nopeutta automaattisesti näiden ilmanlaatulukemien perusteella. TruSens käyttää Yhdysvaltain ympäristönsuojeluviraston (EPA) ilmanlaatuindeksiä (1–500). HYVÄ SININEN | 0 - 50 KOHTALAINEN KELTAINEN | 50 - 100 HUONO PUNAINEN | 100 - 500148 Ilman tulo 360° Ilma vaihtuu kaksi kertaa tunnissa 35 m² Ilman tuottotapa PureDirect

Anturi SensorPod™, toimii jopa 15 metrin päässä puhdistimesta Tuulettimen nopeusasetukset Whisper (äänetön), 1, 2, Turbo Puhdistustasot pestävä esisuodatin, aktiivihiilisuodatin, hiukkassuodatin, UV-C-lamppu Ajastinasetukset 2, 4, 8, 12 tuntia Suodattimen vaihtamisen merkkivalot Carbon, HEPA, UV Melutaso 33 - 64 dB Mitat 223 x 223 x 567 mm Paino 4,1 kg Moottorin tyyppi tasavirtamoottori Tehovaatimukset 220-240v 50/60Hz 0,3A Virrankulutus 28 W Takuu 2 vuotta Vaihtosuodattimet ja UV-C-lamppu 3-in-1-hiukkasrumpusuodatin 2415107 Aktiivihiilisuodatin (3 kpl) 2415106 UV-C-lamppu 2415108 TEKNISET TIEDOT149

HOITO JA KUNNOSSAPITO

Suodatinkammion avaaminen

1. Katkaise aina puhdistimesta virta painamalla virtapainiketta ja

irrottamalla virtajohto.

2. Aseta yksikkö varovasti lattialle niin, että pääset käsiksi

suodatinkammion kanteen ja nuppiin.

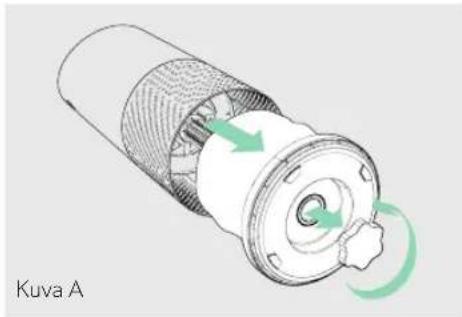

3. Käännä nuppia vastapäivään ja irrota suodatinkammion kansi

ja 360 asteen suodatinrumpu (kuva A). Kuva A Kuva B Kuva C Kuva D HIUKKASSUODATTIMEN VAIHTAMINEN

1. ”HEPA”-merkkivalo palaa punaisena, kun koko

rumpusuodatin on aika vaihtaa.

2. Vedä rumpusuodatin varovasti irti suodatinkammion

3. Aseta uusi suodatin suodatinkammion kanteen (kuva C).

4. Aseta suodatinkammion kansi ja rumpusuodatin varovasti

takaisin paikalleen ja kierrä nuppia, kunnes kansi ja nuppi ovat tiukasti kiinni (kuva D).

5. Kytke virta puhdistimeen ja pidä Reset (nollaus) -painiketta

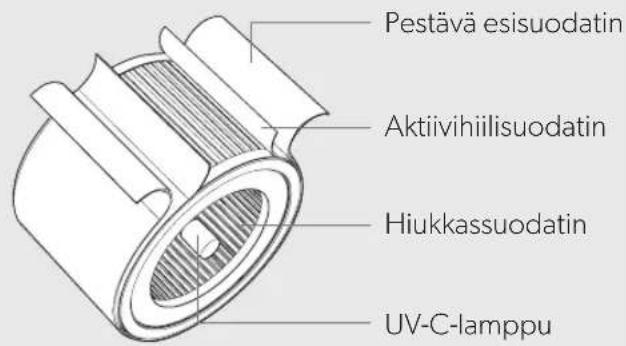

painettuna, kunnes ”HEPA”-merkkivalo sammuu. Huomaa: rumpusuodattimessa (katso sivu 148) on kolme kerrosta: pestävä esisuodatin, aktiivihiilisuodatin ja hiukkassuodatin.150 ESISUODATTIMEN PESEMINEN

1. Hiilisuodattimen merkkivalo palaa punaisena, kun suodattimen

hiilikerros on aika vaihtaa.

2. Irrota esisuodatin varovasti kiinnitysliuskoista (kuva E).

3. Irrota käytetty hiilikerros varovasti kiinnitysliuskoista (kuva F).

4. Kääri uusi hiilikerros suodatinrummun ympärille ja kiinnitä se samoihin

kiinnitysliuskoihin (kuva G).

5. Kääri esisuodatin hiilikerroksen ympärille ja kiinnitä se

kiinnitysliuskoihin (kuva H).

6. Kun puhdistimeen on kytketty virta, pidä Reset (nollaus) -painiketta

painettuna, kunnes hiilisuodattimen punainen merkkivalo sammuu.

1. Suosittelemme, että esisuodatin tarkistetaan silmämääräisesti

kuukausittain ja pestään tarpeen mukaan. Esisuodatin tulee pestä käsin vähintään joka kerta aktiivihiilisuodattimen vaihtamisen yhteydessä.

2. Irrota pestävä esisuodatin varovasti kiinnitysliuskoista (kuva E).

3. Huuhtele varovasti juoksevalla vedellä ja anna esisuodattimen kuivua

itsekseen ennen sen kiinnittämistä takaisin.

4. Kääri esisuodatin suodatinrummun ympärille ja kiinnitä se

kiinnitysliuskoihin (kuva H). Huomaa: kolmen aktiivihiilisuodattimen sarja (katso sivu 148) riittää kolmeen hiilisuodattimen vaihtokertaan, jotka vaaditaan kunkin rumpusuodattimen vaihtokerran välillä (katso sivu 149). Kuva E Kuva F Kuva G Kuva H AKTIIVIHIILISUODATTIMEN VAIHTAMINEN151 UV-C-LAMPUN VAIHTAMINEN

1. Merkkivalo palaa punaisena, kun UV-C-lamppu

on vaihdettava uuteen.

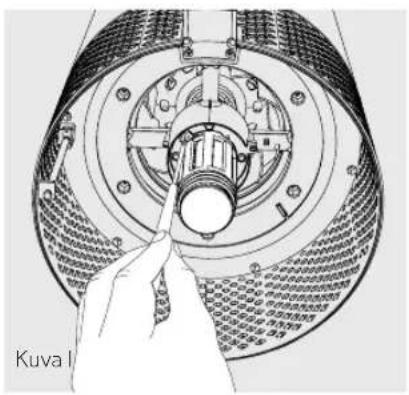

2. Irrota suodatinrumpu (kuva A) ja irrota UV-kotelon

kiinnitysruuvi (kuva I) ruuvitaltalla.

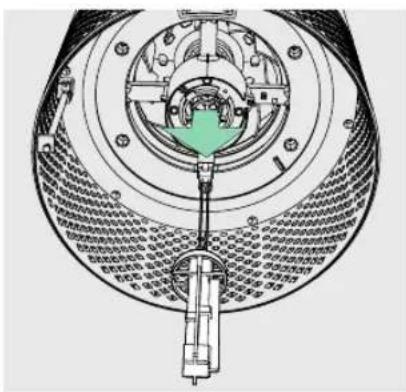

3. Irrota UV-kotelo varovasti (kuva J) ja irrota UV-C-

lamppu kannasta (kuva K).

4. Irrota pidike UV-C-lampusta (kuva L).

5. Kiinnitä pidike uuteen UV-C-lamppuun (katso

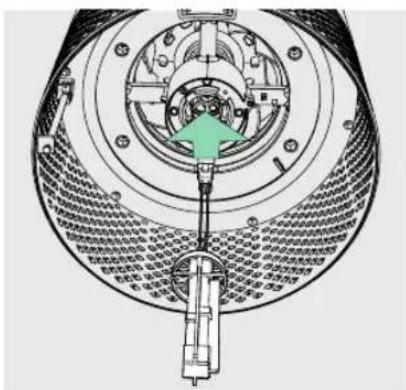

sivu 148) (kuva M) ja kiinnitä UV-C-lamppu puhdistimeen (kuva N).

6. Aseta UV-kotelo takaisin paikalleen ja kiristä

kiinnitysruuvi ruuvitaltalla.

7. Kun puhdistimeen on kytketty virta, pidä Reset

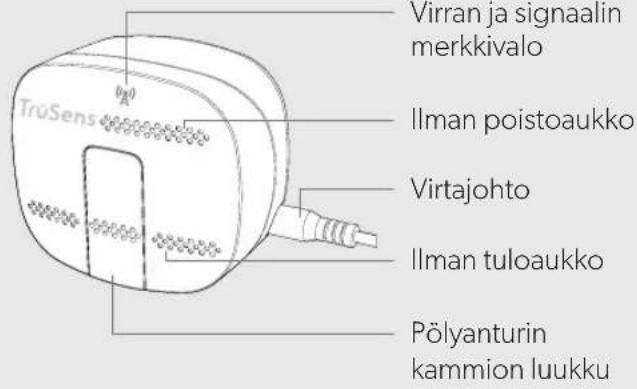

(nollaus) -painiketta painettuna, kunnes merkkivalo vaihtuu valkoiseksi. Kuva I Kuva L Kuva J Kuva K Kuva M Kuva N Huomaa: kun UV-C-säteilijä on vaihdettu, hävitä se paikallisessa WEEE-keräyslaitoksessa.152 Ilmanlaatuanturin puhdistaminen SensorPod™ käyttää infrapunavaloa hiukkasten havaitsemiseen, ja siksi on tärkeää puhdistaa pölyanturin kammio 1–2 kuukauden välein, jotta pöly tai hiukkaset eivät vääristä anturin lukemia.

3. Pyyhi linssi ja pölyanturin ilmanottoalue kostealla pumpulipuikolla

4. Pyyhi kosteus pois kuivalla pumpulipuikolla.

5. Sulje kansi laskemalla ja liu’uttamalla se takaisin paikalleen niin, että

se napsahtaa kiinni. SENSORPOD

MITTARIN PUHDISTAMINEN Kuva O153 Mihin SensorPod™ sijoitetaan? Mihin tahansa, missä haluat mitata huoneen ilmanlaatua! Paras tulos saavutetaan sijoittamalla SensorPod™ työtasolle tai pöydälle korkeintaan 15 metrin päähän näköetäisyydelle ilmanpuhdistimesta. Automaattitilassa puhdistin tuottaa puhdasta ilmaa, kunnes SensorPod™ tunnistaa ilmanlaadun olevan hyväksyttävällä tasolla. Kuinka usein suodattimet on vaihdettava? Se selviää helposti! Puhdistimen merkkivalot ilmoittavat, milloin suodattimet tai UV-C-lamppu on vaihdettava. Aktiivihiilisuodatin on vaihdettava noin 3–4kuukauden välein, hiukkassuodatin 12–15kuukauden välein ja UV-C-lamppu 1–3vuoden välein. Kuinka usein esisuodatin on pestävä? Esisuodatin kerää suurempia hiukkasia ja ylläpitää muiden suodatinten tehoa, joten suosittelemme, että se tarkistetaan silmämääräisesti joka kuukausi ja pestään tarpeen mukaan. Toinen hyvä tapa on pestä esisuodatin aina hiilisuodattimen vaihtamisen yhteydessä. Kuinka usein SensorPod-mittarin pölyanturi on puhdistettava? Mahdollisimman tarkkaa ilmanlaadun mittausta varten suosittelemme pölyanturin pinnan puhdistamista 1–2 kuukauden välein. Puhdistin ei käynnisty. Tarkista, että virtajohto on kytketty huolellisesti sekä pistorasiaan että puhdistimeen. Tarkista, onko pistorasiassa virtakatkos, yrittämällä sytyttää lähellä oleva valo tai kytkemällä samaan pistorasiaan jokin toinen laite. Tarkista, että suodatin on asennettu oikein suodatinkammioon. Ota meihin yhteys, jos ongelma ei ratkea. (sivu 155).

USEIN KYSYTYT KYSYMYKSET JA VIANMÄÄRITYS154

SensorPod™-mittarin yhdistäminen puhdistimeen SensorPod kommunikoi puhdistimen kanssa radiosignaaleilla, ja sen yhteys muodostetaan tehtaalla, joten se on heti käyttövalmis pakkauksesta otettaessa. Jos signaalissa on häiriö, puhdistimen anturisignaalin merkkivalo vilkkuu. Yhteys on helppo korjata.

1. Irrota SensorPod pistorasiasta.

2. PIDÄ puhdistimen virtapainiketta painettuna kolmen

sekunnin ajan, jolloin tulisi kuulua kaksi äänimerkkiä.

3. Kytke SensorPod pistorasiaan, paina pienen esineen

kärjellä (esimerkiksi paperiliittimellä) sen pohjan yhteyspainiketta ja pidä se painettuna 5–7 sekunnin ajan (kuva P).

4. Yhteys on muodostettu, kun puhdistimen

anturisignaalin merkkivalo palaa vilkkumatta ja ilmanlaadun merkkivalot syttyvät. Puhdistimen automaattitila ei toimi. tai Ilmanlaadun merkkivalot ovat pois päältä. tai Puhdistimen anturisignaalin merkkivalo vilkkuu. Tarkista ensin, että SensorPod-mittariin on kytketty virta, ja että sen valo palaa yhtäjaksoisesti. Tarkista sitten, että SensorPod on kantomatkan päässä puhdistimesta (korkeintaan 15 m). Jos yhteys ei toimi näistä seikoista huolimatta, katso alla olevat SensorPod- yhteyden korjaamisohjeet. SensorPod on hävinnyt! Ei hätää! Voit tilata uuden SensorPod-mittarin ottamalla yhteyden asiakastukeemme. Yhdistä uusi SensorPod ilmanpuhdistimeen seuraamalla alla olevia helppoja ohjeita.
