BRUKSANVISNING TruSens Z2000 LEITZ

det i en vinkel på 90°.

Koppla bort apparaten från elnätet innan du byter ut filter eller UVC-strålaren, eller när apparaten inte används. VARNING: Minska risken för brand eller elstötar genom att inte använda denna lurenare med en hastighetsstyrenhet av halvledartyp. Använd inte lurenaren om sladden eller kontakten är skadad eller om vägguttaget sitter löst. Om strömsladden är skadad ska den bytas ut av tillverkaren, tillverkarens serviceombud eller någon behörig person så att en olycka kan undvikas. Dra inte sladden under mattor eller liknande. Dra inte sladden under möbler eller apparater. Placera sladden på avstånd från ytor som används och där den inte utgör en snubbelrisk. VARNING: Att titta direkt in i ljuset som produceras av UVC- strålaren i apparaten kan orsaka skador på ögon och hud. Felaktig användning av apparaten eller skador på höljet kan leda till att farlig UVC-strålning sprids. UVC-strålning kan, även i små doser, orsaka skada på ögon och hud. Stäng alltid av strömmen innan du byter lampa eller utför service. Byt ut UVC-strålaren med artikel 2415105, tillverkad av ACCO Brands.

• Ta bort allt förpackningsmaterial, inklusive påsen som täcker filtret, före användning.

• Enheter som uppenbart är skadade får inte användas.

• Apparaten får endast kopplas till ett vägguttag som passar typen av kontakt och ström som anges på märkplåten.

• Placera lurenaren i närheten av vägguttaget och använd inte förlängningssladd.

• Apparaten kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk eller mental förmåga, eller med bristande erfarenhet och kunskap, om de har fått handledning eller anvisningar om hur apparaten används på ett säkert sätt och förstår riskerna som är involverade.

• Barn får inte leka med, rengöra eller försöka underhålla apparaten.

• Byt ut UVC-strålaren med modellen specificerad i bruksanvisningen.

• Försök inte att själv utföra service eller reparationer på produkten.

• Använd endast lurenaren med den medföljande strömkabeln.

• Rengör endast maskinen med en fuktig trasa, använd inte lösningsmedel eller blekmedel.

• Se till att apparaten alltid placeras på en stadig och plan yta före användning.

• Blockera inte luintaget eller luutsläppet.

• Stoppa inte fingrar eller andra föremål i luintaget eller i luutsläppet.175 Drisfrekvens Trådlöst: 2 462 MHz Maximal överföringseffekt (EIRP) Trådlöst: 0 dBm Antennförstärkning Trådlöst: 2 dBi ACCO UK Ltd intygar härmed att radioutrustningen av typen Leitz TruSens Air Purifier Z-2000/Z-3000 eerlever reglerna i direktiv 2014/53/EU. Den fullständiga texten i EU-försäkran om överensstämmelse finns på följande internetadress: https://declarations.accobrands.com/ Det måste finnas ett avstånd på minst 0,2m mellan användarens kropp och enheten för eerlevnad av RF:s exponeringskrav. Avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE) När din produkt har tjänat ut betraktas den som WEEE. Det är därför viktigt att notera följande: WEEE får inte bortskaffas som osorterat kommunalt avfall. Det ska samlas in separat på sådant sätt att det kan tas isär och beståndsdelarna och materialet materialåtervinnas, återanvändas och energiåtervinnas (i form av bränsle vid framställandet av elektricitet). Offentliga insamlingspunkter har inrättas för insamling av WEEE, avgisfritt för dig. Var vänligt lämna ditt WEEE till insamlingspunkten närmast hemmet eller arbetet. Om du har svårighet att hitta en insamlingspunkt ska stället där du köpte produkten ta emot ditt WEEE. Om du har förlorat kontakten med inköpsstället ber vid dig vända dig till ACCO för hjälp med detta. Syet med återvinning av WEEE är att slå vakt om miljön, skydda människors hälsa, bevara råmaterialen, stärka uthållig utveckling och säkerställa en bättre tillgång till varor inom EU. Detta kan uppnås genom att återvinna värdefulla sekundära råmaterial och minska bortskaffandet av avfall. Du kan bidra till att dessa mål uppnås genom att lämna ditt WEEE till en uppsamlingspunkt. Din produkt är markerad med WEEE-symbolen (en soptunna med ett kryss över). Den symbolen betyder att detta WEEE inte får bortskaffas som osorterat kommunalt avfall. Leitz TruSens lurenare är också utrustade med en UV- C-emitter. Vid byte av denna artikel (under produktens livstid) måste dessa också returneras och kasseras på din lokala WEEE-insamlingsanläggning. Mer information och installationsguider / videor för UV-C-emitter finns på www.leitz.com SV176 HUVUDFUNKTIONER SensorPod™ Fjärrövervakning av lukvaliteten som ger renare lu, precis där du behöver den. PureDirect™-teknik Oberoende laboratorietester bekräar att två luflöden är bättre än ett, eersom luen i rummet förflyttas på ett mer effektivt och behagligt sätt. Informerar och anpassar sig En färgkodad, belyst ring ger ytterligare information genom att förmedla lukvaliteten i realtid. Rening i 360 grader Ett partikellufilter fångar upp föroreningar och VOC-gaser/lukter från alla riktningar. UV-C-ljus dödar mikrober och bakterier som kan fastna i filtret. Genomtänkt utförande Fantastisk funktion i en modern design som passar alla miljöer. AQI177 PRODUKTÖVERSIKT Enkelt bärhandtag Indikator för ström och signal Tvättbart förfilter Display för lukvalitet Luutlopp Strömsladd Aktivt kolfilter Enkel kontrollpanel med pekfunktion Luintag Partikellufilter 360 graders luintag Lucka för enke åtkomst UV-C-lampa Filterkåpa och vred (undersida) Lurenare SensorPod

Filter och UV-C-lampa SV178

1. Ta bort plastpåsen från filtret

Skruva loss den undre kåpan och ta bort plastpåsen från filtret.

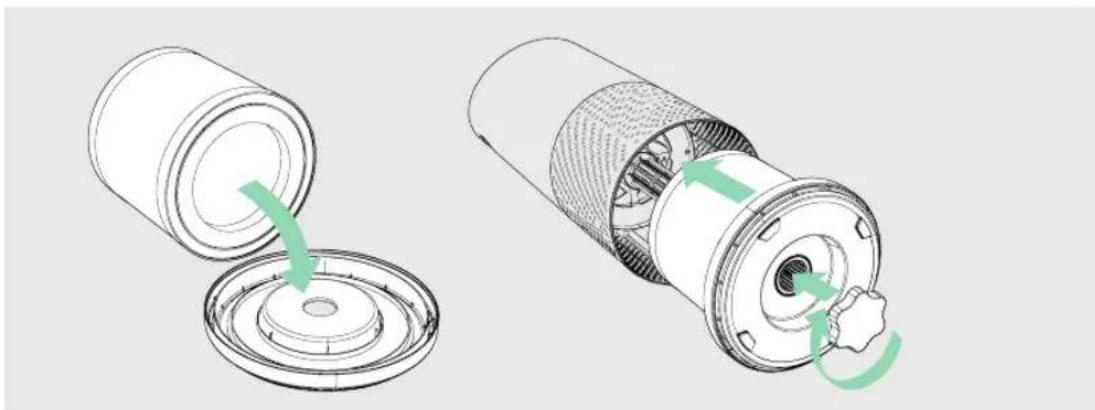

2. Sätta tillbaka filtret

Fäst filtret i den undre kåpan och sätt tillbaka den i lurenaren.179

Anslut din SensorPod. Placera SensorPod upprätt på en bordsskiva eller annan yta på andra sidan rummet, inom synhåll från lurenaren. Anslut lurenaren och slå på apparaten. Placera lurenaren på en plan yta som är fri från hinder - där lu kan flöda fritt in i lurenaren från alla håll - på avstånd från inredning som sängkläder och gardiner samt värme- och fuktkällor. Signalstyrkan kan variera beroende på var den placeras. Se sidan 188 om det mot förmodan inte fungerar.

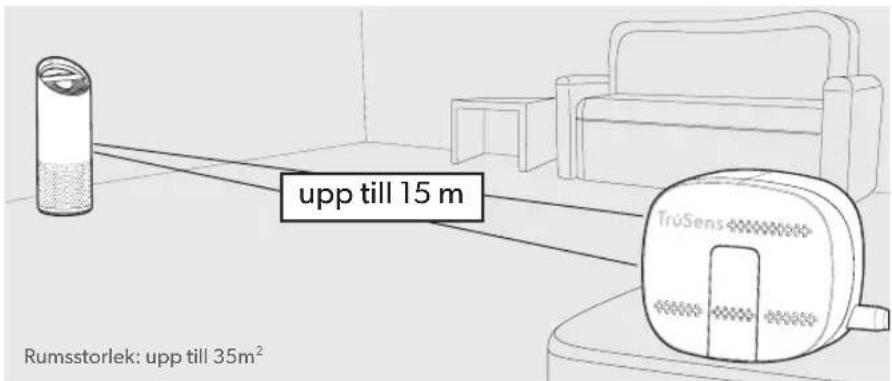

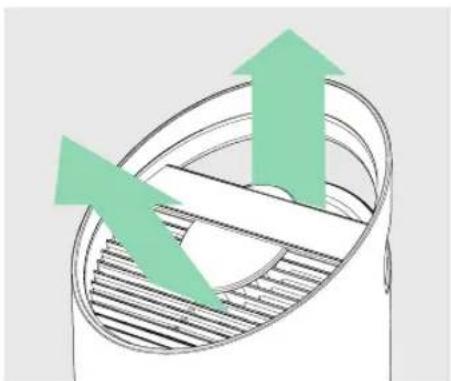

4. Börja leva med renare lu!

Lurenaren anpassar automatiskt fläkthastigheten utifrån lukvalitetsvärdena från SensorPod och den unika PureDirect™-tekniken ger renad lu i hela rummet! upp till 15 m Rumsstorlek: upp till 35m

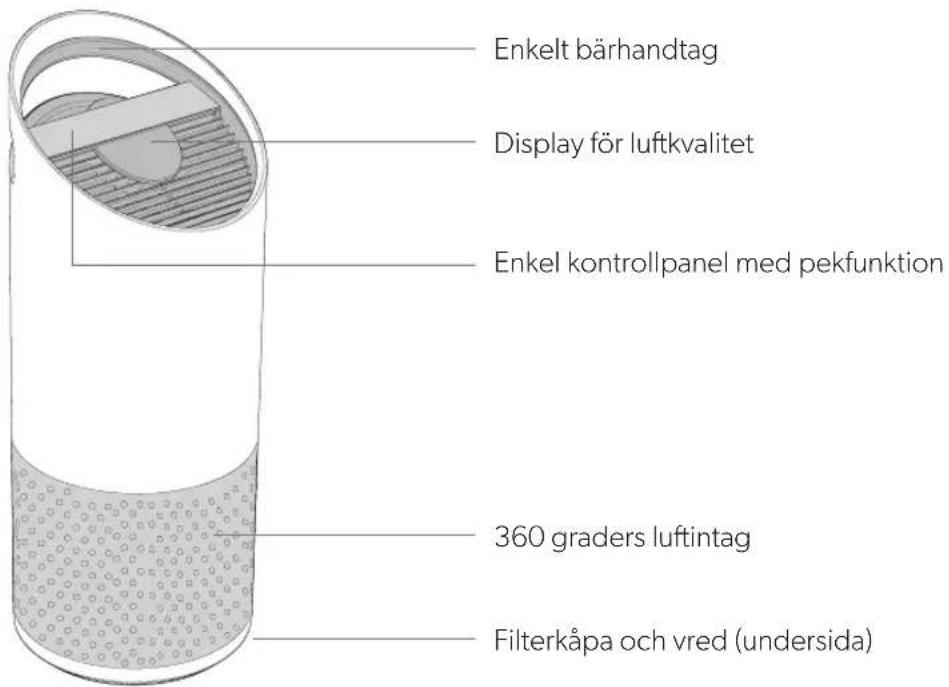

SV180 KONTROLLPANEL Inställningar för fläkthastighet Välj fläkthastighet eller AUTO-läget. I AUTO-läget justerar lurenaren automatiskt fläkthastigheten utifrån lukvalitetsvärdena från SensorPod. Timerläge Lurenaren stängs automatiskt av eer 2, 4, 8 eller 12 timmar. Om du vill avbryta nedräkningen trycker du bara på knappen tills ingen timerinställning visas. Nattläge Displaybelysningen stängs av – för användning när du sover – utan att lurenarens effekt försämras. Tryck bara på knappen en gång till för att aktivera alla displayfunktioner igen. Strömbrytare (AUTO-läget är endast tillgängligt när lurenaren har parkopplats med SensorPod och tar emot en signal.) UV-läge UV-C-lampan i lurenarens filterbehållare är på när -symbolen är vit. -symbolen lyser rött när det är dags att byta UV-C-lampan. (Instruktioner finns på sidan 185). Återställning av filter- och UV-indikator Indikatorerna ”HEPA”, ”Carbon” och ”UV” lyser rött när det är dags att byta filter eller UV-C-lampan. När en indikator lyser håller du bara in återställningsknappen (Reset) i 3 sekunder för att återställa den indikatorn. När två eller fler indikatorer lyser trycker du på återställningsknappen (Reset) för att välja lämplig indikator (den valda indikatorn blinkar) innan du håller in knappen i 3 sekunder för att återställa den indikatorn. (Instruktioner för byte finns på sidorna 183–185. Följ anvisningarna ovan för återställning av indikatorn eer filterbyte).181

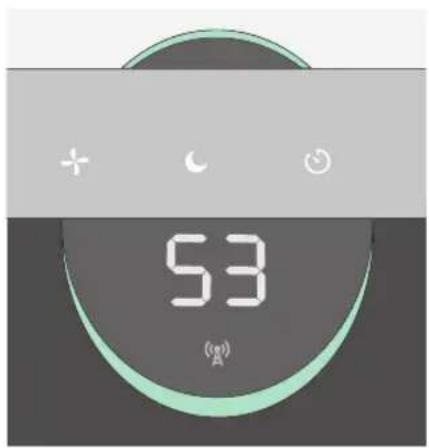

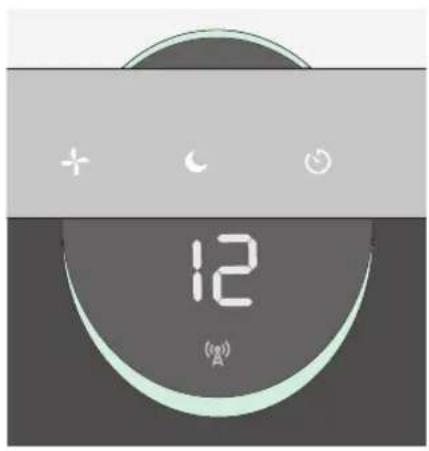

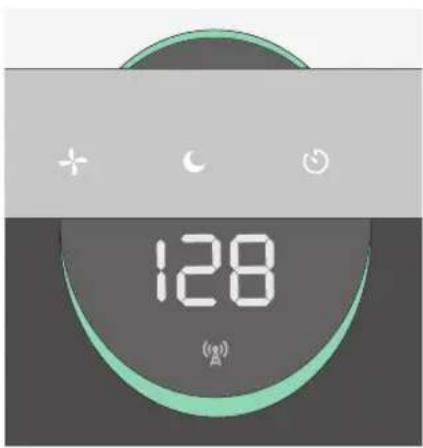

DISPLAY FÖR LUFTKVALITET

Feedback i realtid Den revolutionerande SensorPod™ utvärderar luförhållandena genom att mäta både små (PM2,5) och större (PM10) partiklar. Den beräknar den totala lukvaliteten med hjälp av en unik algoritm som reagerar på faktiska ökningar av föroreningar utan att överreagera när någon kommer in i rummet eller sätter sig i soffan. Den belysta, färgkodade displayen berättar om lukvaliteten är bra, måttlig eller dålig och visar ett siffervärde som ger mer ingående information. I AUTO-läget anpassar lurenaren automatiskt fläkthastigheten som svar på dessa lukvalitetsmätningar. TruSens använder det lukvalitetsindex (1–500) som tagits fram av den amerikanska miljöskyddsmyndigheten (EPA). BRA

SV182 Luinlopp 360° Luutbyte två gånger i timmen 35 m² Typ av luutmatning PureDirect

Sensor SensorPod™, fungerar upp till 15 m från lurenaren Inställningar för fläkthastighet Whisper, 1, 2, Turbo Reningsnivåer Tvättbart förfilter, aktivt kolfilter, partikellufilter, UV-C-lampa Timerinställningar 2, 4, 8, 12 timmar Indikatorer för filterbyte Carbon, HEPA, UV Ljudnivå 33 - 64 dB Mått 223 x 223 x 567 mm Vikt 4,1 kg Motortyp likströmsmotor Effektbehov 220-240v 50/60Hz 0,3A Effektförbrukning 28 W Garanti 2 år Ersättningsfilter och UV-C-lampa 3-i-1 Partikeltrumfilter 2415107 Aktivt kolfilter (3-pack) 2415106 UV-C-lampa 2415108 SPECIFIKATIONER183

SKÖTSEL OCH UNDERHÅLL

Så öppnar du filterbehållaren

1. Stäng alltid av lurenaren genom att trycka på

strömbrytaren och dra ur strömsladden.

2. Placera försiktigt enheten på sidan på golvet, så att

du kommer åt filterbehållarens kåpa och vred.

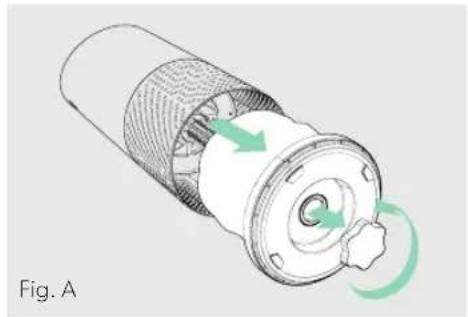

3. Vrid vredet moturs och ta bort filterbehållarens kåpa

och 360°-trumfiltret (fig. A). Fig. A Fig. B Fig. C Fig. D BYTA PARTIKELLUFTFILTRET

1. Indikatorn ”HEPA” lyser rött när det är dags att byta

2. Dra försiktigt loss trumfiltret från platsen där det sitter

fast på filterkåpan (fig. B).

3. Sätt fast det nya filtret på filterkåpan (fig. C).

4. Sätt försiktigt tillbaka filterkåpan och trumfiltret

i filterbehållaren, över gängningen, och vrid vredet medurs tills vredet och filterkåpan sitter fast ordentligt (fig. D).

5. Anslut lurenaren och slå på den. Håll in

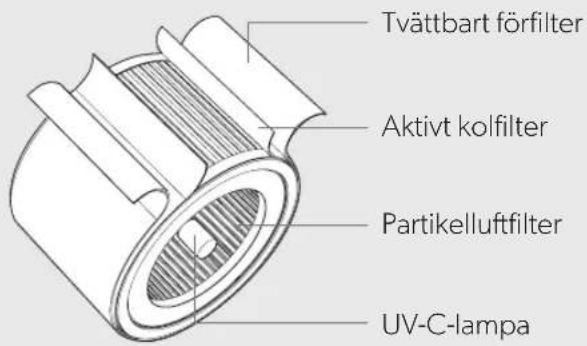

återställningsknappen (Reset) tills den röda ”HEPA”indikatorn slocknar. Obs! Trumfiltret (se sidan 182) består av 3 lager: Tvättbart förfilter, aktivt kolfilter och partikelfilterlager. SV184

1. Kolfilterindikatorn lyser rött när det är dags att byta kollagret.

2. Dra försiktigt bort förfiltret från fästremsorna (fig. E).

3. Dra försiktigt bort det använda kollagret från fästremsorna (fig. F).

4. Vira ett nytt kollager runt filtertrumman och fäst det på samma

5. Vira förfiltret runt kollagret och fäst det på fästremsorna (fig. H).

6. När lurenaren är påslagen håller du in återställningsknappen

(Reset) tills den röda indikatorn för kolfiltret slocknar.

1. Vi rekommenderar att du inspekterar förfiltret visuellt varje

månad och tvättar det vid behov. Du bör tvätta förfiltret för hand minst varje gång du byter det aktiva kolfiltret.

2. Dra försiktigt bort det tvättbara förfiltret från fästremsorna

3. Skölj försiktigt under rinnande vatten och låt sedan

förfiltret lutorka innan du monterar det igen.

4. Vira förfiltret runt filtertrumman och fäst det på

fästremsorna (fig. H). Obs! 3-packet med aktiva kolfilter (se sidan 182) täcker de tre kolfilterbyten som krävs mellan varje byte av trumfiltret (se sidan 183). Fig. E Fig. F Fig. G Fig. H BYTA KOLFILTRET185 BYTA UV-C-LAMPAN

1. -indikatorn lyser rött när det är dags att byta

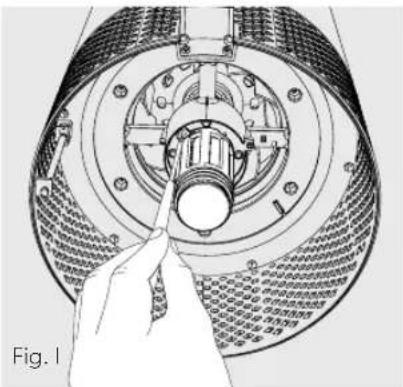

2. Ta bort filtertrumman (fig. A) och använd en

skruvmejsel för att ta bort skruven som håller fast UV-höljet (fig. I).

3. Ta försiktigt bort UV-höljet (fig. J) och koppla ur

UV-C-lampan från uttaget (fig. K).

4. Lossa skyddet från UV-C-lampan (fig. L).

5. Fäst skyddet på den nya UV-C-lampan (se sidan

182) (fig. M) och anslut UV-C-lampan till lurenaren

6. Sätt tillbaka UV-höljet och använd en skruvmejsel

för att dra åt fästskruven.

7. När lurenaren är påslagen håller du in

återställningsknappen (Reset) tills indikatorn blir vit. Fig. I Fig. L Fig. J Fig. K Fig. M Fig. N Obs! Vid utbyte av UV-C-emittern ska du kassera den till din lokala WEEE-insamlingsanläggning. SV186 Rengöra lukvalitetssensorn SensorPod™ använder infrarött ljus för att upptäcka partiklar, så det är viktigt att du rengör dammsensorbehållaren varje eller varannan månad, för att avlägsna damm eller partiklar som kan påverka noggrannheten i sensorns mätningar.

1. Stäng av SensorPod genom att dra ur strömsladden.

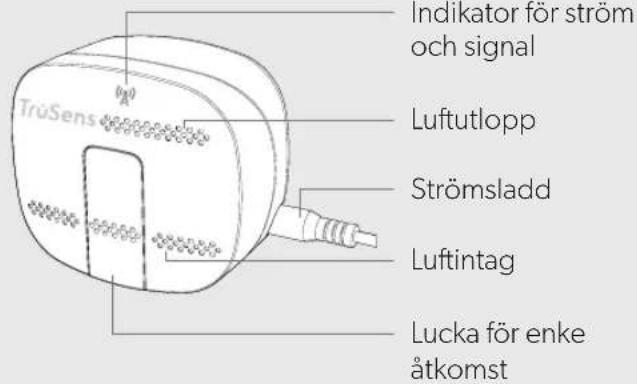

2. Öppna luckan för enkel åtkomst på framsidan genom att lya

den uppåt i 90° vinkel.

3. Använd en fuktig bomullspinne för att torka av linsen och

insugningsområdet på dammsensorn (fig. O).

4. Använd en torr bomullspinne för att torka bort eventuell

5. Stäng luckan genom att sänka ned den och skjuta den på plats

igen, tills du hör ett klick.

Fig. O187 Var ska jag placera SensorPod™? Där du vill mäta lukvaliteten i rummet! För bästa resultat bör du placera SensorPod™ upp till 15 meter från lurenaren, på ett bord eller en annan yta inom synhåll för lurenaren. I autoläget fortsätter lurenaren att distribuera ren lu tills SensorPod™ upptäcker en acceptabel lukvalitetsnivå. Hur oa behöver jag byta filtren? Det är enkelt! Lurenarens bytesindikatorer talar om när det är dags att byta filter eller UV-C-lampan. Räkna med att byta det aktiva kolfiltret var tredje till ärde månad, partikellufiltret var tole till femtonde månad och UV-lampan varje till vart tredje år. Hur oa behöver jag tvätta förfiltret? Förfiltret fångar upp större partiklar och ser till att de andra filtren är effektiva, så vi rekommenderar att du inspekterar förfiltret visuellt varje månad och tvättar det vid behov. En god rutin är att tvätta förfiltret varje gång du byter kolfiltret. Hur oa behöver jag rengöra dammsensorn i SensorPod? För att lukvalitetsmätningarna ska vara så exakta som möjligt rekommenderar vi att du rengör dammsensorns yta varje till varannan månad. Purifier won’t turn on. Kontrollera att strömsladden är ordentligt ansluten till både vägguttaget och lurenaren. Kontrollera om det finns ström i uttaget genom att ansluta en närbelägen lampa eller enhet som fungerar till samma uttag. Kontrollera att filtret är korrekt installerat i filterbehållaren. Kontakta oss gärna om problemet kvarstår! (sidan 189).

VANLIGA FRÅGOR OCH FELSÖKNING

SV188 Parkoppla SensorPod™ och lurenare SensorPod kommunicerar med lurenaren med hjälp av radiofrekvenssignaler. Den parkopplas i fabriken och är redo att användas när du öppnar kartongen. Om signalen mot förmodan bryts blinkar lurenarens sensorindikatorlampa. Du kan återställa anslutningen genom att följa några enkla steg.

1. Koppla ur SensorPod.

2. Håll in strömknappen på lurenaren i 3 sekunder.

Du bör höra två ljudsignaler.

3. Anslut SensorPod och använd något med en smal

spets (t.ex. ett gem) för att trycka på och hålla inne parkopplingsknappen under SensorPod i 5–7 sekunder (fig. P).

4. Anslutningen har upprättats när lurenarens

sensorindikatorlampa lyser utan att blinka och lukvalitetsindikatorerna tänds. Lurenaren övergår inte till autoläge. eller Lukvalitetsindikatorerna är släckta. eller Lurenarens indikator för sensorsignal blinkar. Kontrollera först att SensorPod är ansluten och att lampan lyser med fast sken. Kontrollera sedan att SensorPod är inom räckhåll för lurenaren (upp till 15 m). Om SensorPod är ansluten och inom räckhåll finns anvisningar om hur du återställer dess anslutning nedan. Jag har tappat bort min SensorPod! Oroa dig inte! Kontakta vårt kundtjänstteam så kan du beställa en ny SensorPod. Följ de enkla parkopplingsanvisningarna nedan för att parkoppla din nya SensorPod med din befintliga lurenare!
