NAUDOJIMO INSTRUKCIJA TruSens Z2000 LEITZ

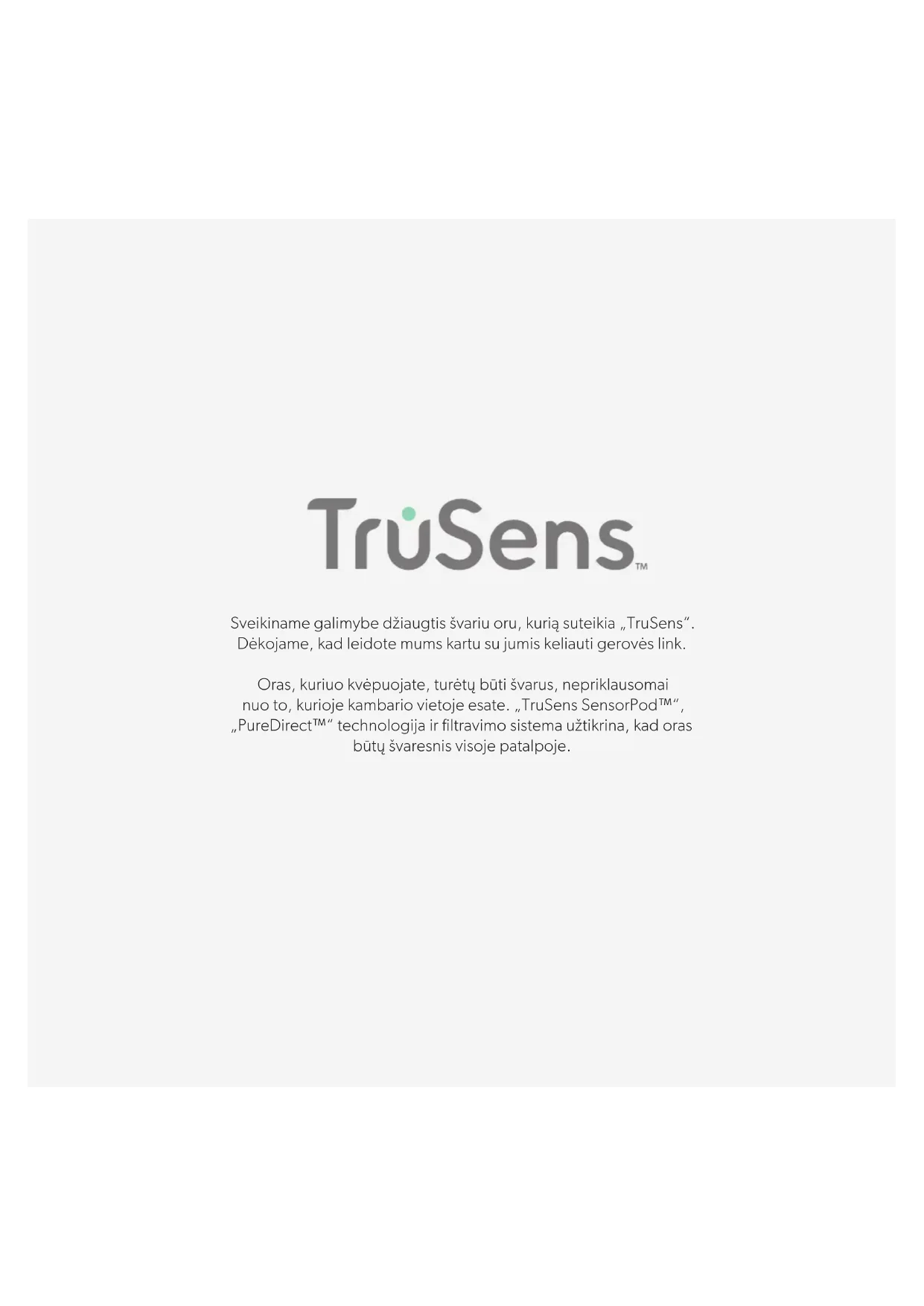

Sveikiname galimybe džiaugtis švariu oru, kurią suteikia „TruSens”. Dékojame, kad leidote mums kartu su jumis keliauti gerovės link.

Oras, kuriuo kvėpuojate, turėtų būti švarus, nepriklausomai nuo to, kurioje kambario vietoje esate. „TruSens SensorPod™“, „PureDirect™“ technologija ir filtravimo sistema užtikrina, kad oras būtų švaresnis visoje patalpoje.

SAUGOS INFORMACIJA

PERSKAITYKITE IR SAUGOKITE ŠIUOS NURODYMUS

Prieš keisdami filtrus ar UV-C siųstuvą, arba jei prietaiso nenaudojate, iš maitinimo šaltinio ištraukite jo maitinimo laido kištuką.

JSPĖJIMAS.

Kad sumažetų gaisro ir elektros šoko rizika, šio oro valymo įrenginio nenaudokite su puslaidininkiu greičio valdymo prietaisu.

Oro valymo jrenginio nenaudokite, jei jo laidas ar kištukas pažeisti arba atsilaisvino sieninis lizdas. Kad nekiltų pavojus, pažeistą maitinimo laidą turi pakeisti gamintojas, ji atstovaujantis tarpininkas ar kitas tinkamai kvalifikuotas asmuo.

Laido nekiškite po kilimais, kilimėliais, takeliais ar panašia danga. Laido netieskite po baldais ar prietaisais. Laidą nuveskite toliau nuo vaikščiojimo vietų, kad už jo neužkliūtumėte.

JSPĖJIMAS. Žiūrint tiesiai į šiame aparate esančio UV-C siųstuvo skleidžiamą šviesą gali kilti odos arba akių pažeidimo pavojus. Prietaisą netinkamai naudojant arba pažeidus korpusą, gali pasklisti pavojinga UV-C spinduliuotė. Net ir nedidelė UV-C spinduliuotė gali pažeisti akis ir odą. Prieš keisdami lemputę ar atlikdami priežiūros darbus būtinai išjunkite maitinimą. UV-C siųstuvą keiskite „ACCO Brands“ pagaminta 2415108 (skirta Z-2000) arba 2415111 (skirta Z-3000) dalimi.

• Prieš naudodami nuimkite visas pakavimo medžiagas, jskaitant filtrą dengiantį maišą.
• Akivaizdžiai pažeistų prietaisų naudoti negalima.
• Šj prietaisą galima jungti tik i sieninį maitinimo laido kištuko tipą ir duomenis duomenų plokštelėje atitinkantį sieninį lizdą.
• Oro valymo jrenginj statykite netoli sieninio lizdo ir nenaudokite jokių ilginamųjų laidų.
• Šj prietaisą gali naudoti vaikai nuo 8 metų ir silpnesnių fizinių, jutiminių ar psichinių gebėjimų arba patirties ir žinių neturintys asmenys, jei jie yra prižiūrimi ar išmokomi saugiai naudotis prietaisu bei suvokia galimus pavojus.
• Vaikams negalima su prietaisu žaisti, jj valyti ar atlikti jo priežiūrą.
• UV-C siųstuvą keiskite šiame vadove nurodytu modeliu.
• Nemėginkite patys šio gaminio taisyti ar remontuoti.
• Valymo jrenginj ir „SensorPod™” naudokite tik su pridedamu maitinimo laidu.
• Šj prietaisą valykite tik su drėgna šluoste. Nenaudokite tirpiklių ar baliklių.
• Prieš naudodami jsitikinkite, kad prietaisas yra pastatytas ant virto ir lygaus pagrindo.
• Neblokuokite ir neuždenkite oro jleidimo ar išleidimo angų.
• ÿ oro ìleidimo ir išleidimo angas nekiškite pirštų ar kitų daiktų.
• Oro valymo jrenginiui veikiant budėjimo režimu, „SensorPod™“ vis tiek siunčia signalą / duomenis.

Veikimo dažnis

Belaidis: 2462 MHz

Didžiausia persiuntimo galia (EIRP)

Belaidis: 0 dBm

Antenos galia

Belaidis 2 Dbi

Šiuo dokumentu „ACCO UK Ltd“ patvirtina, kad radijo dažnio įrangos tipo Z-2000 ir Z-3000 modelių „TruSens“ oro valymo įrenginiai atitinka Direktyvos 2014/53/ES reikalavimus.

Visa ES atitikties deklaracijos tekstą galima rasti tinklalapyje https://declarations.accobrands.com/

Siekiant laikytis RD poveikio reikalavimų, tarp naudotojo kūno ir prietaiso turi būti bent 0,2 m atstumas.

Elektros ir elektroninės įrangos (EEJ) atliekos

Pasibaigus produkto naudingo eksploatacijos laikui, jis laikomas EEJ atliekomis. Todėl svarbu pažymėti, kad EEJ atliekos negali būti šalinamos kaip nerūšiuotos komunalinės atliekos. Jos turi būti renkamos atskirai taip, kad jas būtų galima išardyti, kad jų sudedamosios dalys ir medžiagos galėtų būti perdirbamos ir pakartotinai panaudotos (kaip kuras, skirtas energijai išgauti, gaminant elektros energiją).

Savivaldybės įsteigė viešuosius surinkimo punktus, skirtus nemokamai EEJ atliekoms pristatyti.

Atiduokite EEj atliekas j surinkimo punktą, esantj arčiausiai savo namų ar biuro.

Jei nerandate surinkimo punkto, pardavėjas, kuris jums pardavė gaminį, turėtų priimti jūsų EEĮ atliekas. Jei nebepalaikote ryšio su pardavėju, susisiekite su ACCO dėl pagalbos šiuo klausimu.

Perdirbant EEJ atliekas siekiama apsaugoti aplinką, žmonių sveikatą, išsaugoti žaliavas, gerinti tvarią plėtrą ir užtikrinti geresnį prekių tiekimą Europos Sajungoje. Tai bus pasiekta išgaunant vertingas antrines žaliavas ir mažinant atliekų kiekius. Galite prisidėti prie šių tikslų pristatydami savo EEJ atliekas į surinkimo centrą. Jūsų produktas yra paženklintas EEJ atliekų simboliu (perbraukta ratukinė šiukšliadėže). Šis simbolis skirtas informuoti jus, kad EEJ atliekos negali būti šalinamos kaip nerūšiuotos komunalinės atliekos.

„Leitz TruSens“ oro valytuvai taip pat yra su UV-C spinduoliu. Pakeitus šią prekę (gaminio gyvavimo metu), jas taip pat reikia gražinti ir išmesti vietinėje EEJ atlieku surinkimo įmonėje.

Daugiau informacijos ir UV-C spinduolio montavimo vadovus / vaizdo jrašus galite rasti www.leitz.com

PAGRINDINÉS SAVYBÈS

„SensorPod™“

Nuotolinis oro kokybės tikrintuvas, kuris užtikrina, kad oras būtų švaresnis būtent ten, kur reikia.

„PureDirect™” technologija

Nepriklausomoje laboratorijoje atlikti tyrimai patvirtina, kad dvi oro srovės yra geriau nei viena, nes tuomet oras patalpoje juda efektyviau ir patogiau.

Informuoja ir prisitaiko

Spalvotas šviečiantis žiedas suteikia papildomos informacijos tikruoju laiku rodydamas oro kokybę.

360° valymas

Dalelių filtras sulaiko iš visų pusių sklindančius teršalus ir lakiųjų organinių junginių dujas bei kvapus. UV-C šviesa sunaikina i filtrą patenkančius mikrobus ir bakterijas.

Apgalvotas įgyvendinimas

Išskirtinis funkcionalumas ir šiuolaikiškas dizainas, tinkantis bet kokiai aplinkai.

PRODUKTO APŽVALGA

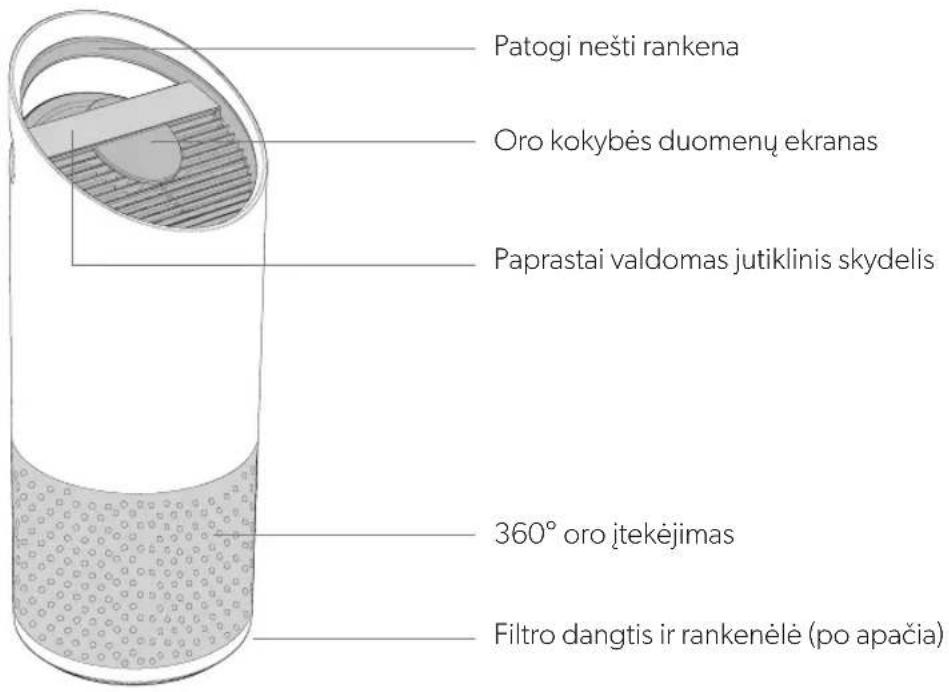

Oro valytuvas

Patogi nešti rankena Oro kokybės duomenų ekranas Paprastai valdomas jutiklinis skydelis 360° oro įtekėjimas Filtro dangtis ir rankenėlė (po apačia)

„SensorPod™“

TrüSens

Maitinimo ir signalo indikatorius

Oro ištekėjimo anga

Maitinimo laidas

Oro įtekėjimo anga

Patogiai pasiekiamos durelès

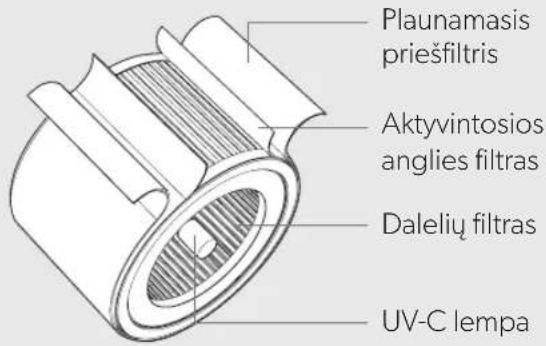

Filtras ir UV-C lempa

Plaunamasis priešfiltris Aktyvintosios angles filtras Dalelių filtras UV-C lempa

PRADŽIA

1. Plastikinio maišelio nuėmimas nuo filtro

Atsukite apatinj dangtj ir nuimkite nuo filtro plastikinj maišelj.

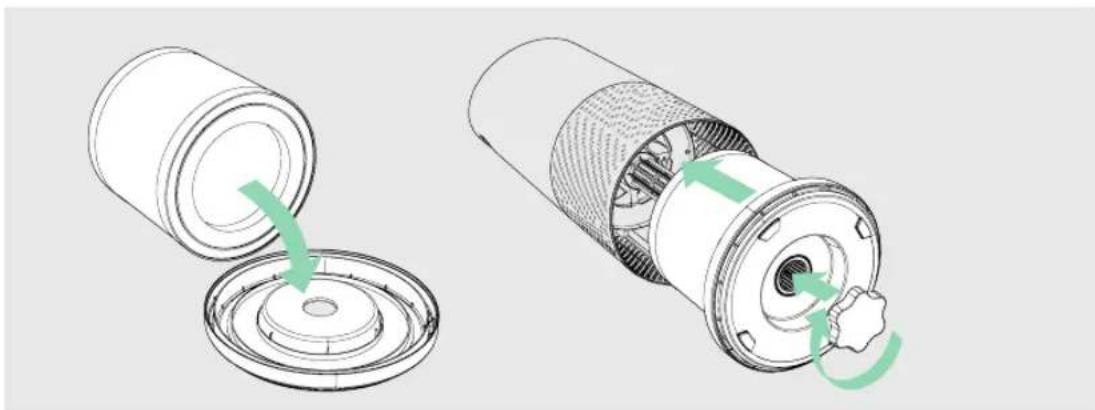

2. Filtro pritvirtinimas iš naujo

Filtrą pritvirtinkite prie apatinio dangčio ir jdėkite atgal i oro valytuvą.

Jjunkite „SensorPod“.

„SensorPod“ pastatykite ant stalviršio ar darbinio paviršiaus kitoje patalpos pusėje priešais oro valytuvą. Ijunkite oro valytuvą i elektros lizdą ir jjunkite maitinimą.

Oro valytuvą pastatykite ant lygaus paviršiaus, toliau nuo kliūčių:

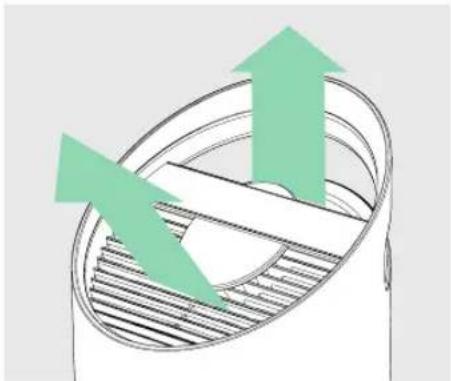

- kur oras i oro valytuvą galėtu laisvai tekėti iš visų pusių; - toliau nuo minkštu daiktu, pavyzdžiui, užuolaidų, patalynės ir šilumos ar drėgmės šaltinių.

Signalo stiprumas priklauso nuo vietos. Jei neveiktų, nors tai pasitaiko retai, žr. 239 psl.

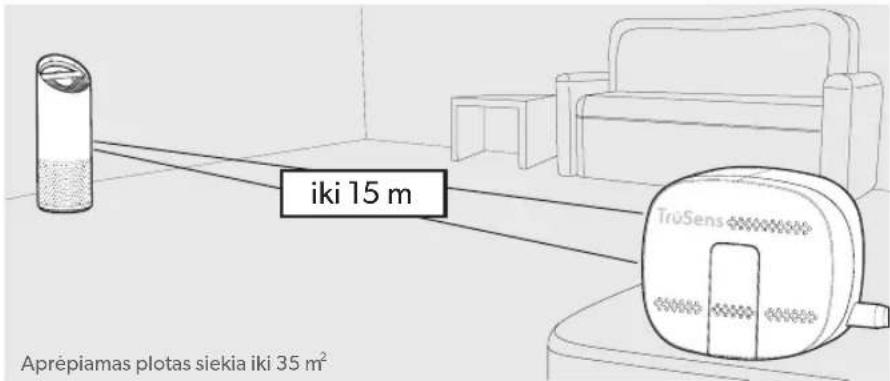

4. Pradėkite gyvenimą švaresniame ore!

Priklausomai nuo „SensorPod“ siunčiamų duomenų apie oro kokybę, oro valytuvas automatiškai sureguliuos ventilatoriaus greitį, o unikali „PureDirect™“ technologija užtikrins, kad oras būtų išvalomas visoje patalpoje!

iki 15 m Aprepiamas plotas siekia iki 35 m²

Ventiliatoriaus greičio nuostatos

Pasirinkite ventiliatoriaus greitj arba automatinj režimą (AUTO). Jungus automatinj režimą, oro valytuvas ventiliatoriaus greitj sureguliuoja pagal „SensorPod” siunčiamus duomenis apie oro kokybę.

(Automatinis režimas veikia tik tuo atveju, kai oro valytuvas yra susietas su „SensorPod“ ir gauna signalą.)

Nakties režimas

Ekrano apšvietimas jums miegant išsijungia, tačiau oro valytuvo efektyvumas dėl to nenukenčia. Kad visos ekrano funkcijos vėl veiktų, tiesiog dar kartą paspauskite mygtuką.

Laikmačio režimas

Po 2, 4, 8 arba 12 valandų oro valytuvas automatiškai išsijungs. Norėdami šią funkcija išjungti, tiesiog spauskite mygtuką tol, kol nebebus rodoma laikmačio nuostata.

UV režimas

Oro valytuvo kameros UV-C lempa veikia, kai simbolis yra baltos spalvos. Atėjus laikui keisti UV-C lempa, simbolis ims šviesti raudonai.

(Nurodymų ieškokite 236 psl.)

Reset

Filtro ir UV indikatoriaus nustatymas iš naujo

Atėjus laikui keisti filtrus ar lempą, atitinkami „HEPA“, „Carbon“ ir „UV“ indikatoriai ima šviesti raudonai.
Įsijungus 1 indikatoriui, tiesiog 3 sek. palaikykite nuspaudę „Reset“ mygtuką, kad tas indikatorius būtų nustatytas iš naujo.
Įsijungus 2 ir daugiau indikatorių, bakstelėkite „Reset“ mygtuką ir pasirinkite atitinkamą indikatorių (pasirinktas indikatorius ima mirksėti), o tada jį 3 sek. palaikykite, kad būtų nustatytas iš naujo.

(Keitimo nurodymus rasite 236–237 psl. Pakeitę filtrą laikykitės pirmiau pateiktų indikatoriaus nustatymo iš naujo nurodymų.)

ORO KOKYBĖS DUOMENŲ EKRANAS

Informacijos teikimas tikruoju laiku

Išmatavęs tiek mažas (PM 2,5), tiek dideles (PM 10) kietąsias daleles, revoliucinis „SensorPod™” įvertina jūsų oro kokybę. Pagal unikalų algoritmą, kuris reaguoja į tikrajj teršalu kiekio padidėjimą, o ne į ką nors jėjusi į patalpą ar atsisėdusį ant sofos, jis apskaičiuoja bendrą oro kokybę.

Šviečiantis spalvotas ekranas nurodo, ar oro kokybė yra gera, vidutinė, ar prasta, ir pateikia skaitinę vertę, suteikiančią daugiau informacijos.

Jei jjungtas automatinis režimas, oro valytuvas ventiliatoriaus greitį sureguliuoja pagal šiuos oro kokybės rodmenis.

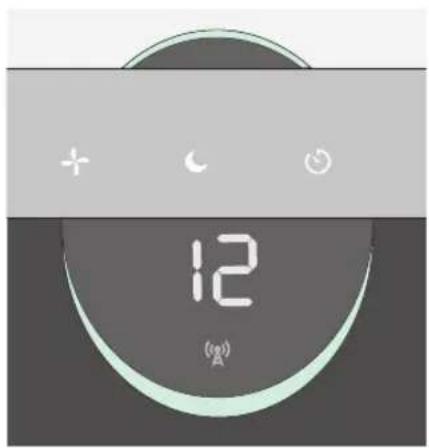

GERA
MÉLYNA | 0 - 50

12 (A)

VIDUTINÉ
GELTONA | 50 - 100

53 (A) A

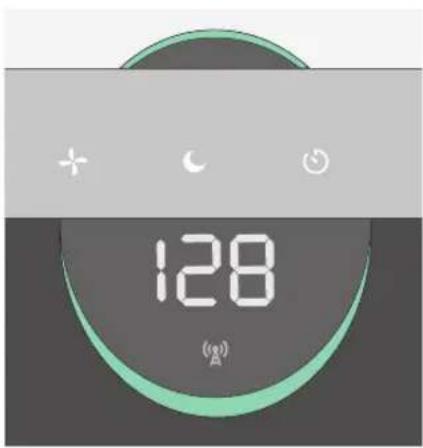

PRASTA
RAUDONA | 100 - 500

128 (A)

„TruSens“ naudoja JAV Aplinkos apsaugos agentūros (EPA) sukurtą oro kokybės indeksą (1–500).

SPECIFIKACIJOS

Oro įtekėjimas 360°
Oras keičiasi 2 kartus per valandą 35 m2
Oro tiekimo tipas „PureDirectTM”
Jutiklis „SensorPodTM”, veikia iki 15 m nuo oro valytuvo
Ventiliatoriaus greičio nuostatos „Whisper“, 1, 2, „Turbo”
Valymo lygiai	plaunamasis priešfiltris, aktyvintosios anglies filtras, dalelių filtras, UV-C lempa
Laikmačio nuostatos 2, 4, 8, 12 val.
Filtro keitimo indikatoriai „Carbon“, HEPA, UV
Triukšmo lygis 32–66 dB
Matmenys 223 x 223 x 567 mm
Svoris 4,1 kg
Variklio tipas NS variklis
Galios reikalavimai 220–240 V, 50 Hz / 60 Hz, 0,3 A
Elektros vartojimas 28 W
Garantija	2 metai

Keičiamieji filtrai ir UV-C lempa

„Trys viename“ dalelių būgno filtras	2415107
Aktyvintosios anglies filtras (3 vnt. pakuotė)	2415106
UV-C lempa	2415108

PRIEŽIŪRA IR REMONTAS

Kaip pasiekti filtro kamera

1. Oro valytuvą visada išjunkite paspausdami maitinimo mygtuką ir ištraukdami iš lizdo maitinimo laidą.

2. Jrenginj atsargiai paguldykite ant šono ant grindu, kad būtu matyti filtro kameros dangtelis ir rankenėlė.

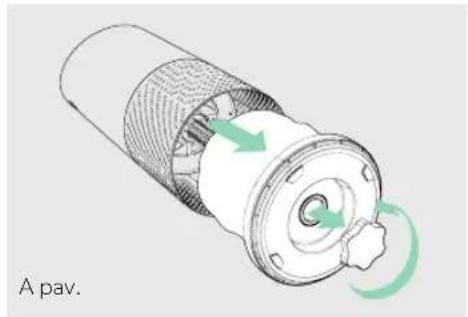

3. Rankenėlę pasukite prieš laikrodžio rodyklę ir nuimkite filtro kameros dangtelį, išimkite 360° būgno filtrą (A pav.).

DALELIŲ FILTRO KEITIMAS

1. Atėjus laikui keisti visą būgno filtrą, užsidegs raudonos spalvos „HEPA“ indikatorius.

2. Būgno filtrą atsargiai ištraukite iš jam skirtos vietos, kurs jis pritvirtintas prie filtro dangtelio (B pav.).

3. Pritvirtinkite prie filtro dangtelio naują filtrą (C pav.).

4. Filtro dangtelj ir bügno filtrą atsargiai įstatykite atgal j filtro kamerą ir ant sriegio. Rankenėlę sukite pagal laikrodžio rodyklę, kol ji ir filtro dangtelis bus tinkamai priveržti (D pav.).

5. Prijunkite prie elektros lizdo ir jjunkite savo oro valytuvą. Palaikykite nuspaudę „Reset“ mygtuką, kol išsijungs raudonos spalvos „HEPA“ indikatorius.

Pastaba. Bügno filtras (233 psl.) yra 3 sluoksnių: plaunamasis priešfiltris, aktyvintosios anglies filtras ir dalelių filtras.

1. Atėjus laikui keisti anglies sluoksnį, anglies filtro indikatorius ims šviesti raudona spalva.
2. Priešfiltrj atsargiai nulupkite nuo tvirtinimo juostelių (E pav.).
3. Nuo tvirtinimo juostelių atsargiai nulupkite panaudotą anglies sluoksnį (F pav.).
4. Aplink filtro būgną apvyniokite naują anglies sluoksnį ir pritvirtinkite tas pačias tvirtinimo juosteles (G pav.).
5. Priešfiltrj apvyniokite aplink anglies sluoksnj ir pritvirtinkite prie tvirtinimo juostelių (H pav.).
6. Jungę oro valytuvą, palaikykite nuspaudę „Reset“ mygtuką, kol išsijungs raudonas anglies filtro indikatorius.

Pastaba. Aktyvintosios anglies filtro 3 vnt. pakuotės (žr. 233 psl.) užteks 3 anglies filtro keitimams, kuriuos reikia atlikti kaskart keičiant būgno filtrą (žr. 234 psl.).

PRIEŠFILTRIO PLOVIMAS

1. Priešfiltrj rekomenduojame kiekvieną mėnesį apžiūrėti ir, jei reikia, išvalyti. Priešfiltrj reikėtų išplauti bent jau kaskart keičiant aktyvintosios anglies filtrą.
2. Plaunamaji priešfiltrj atsargiai nulupkite nuo tvirtinimo juostelių (E pav.).
3. Atsargiai išskalaukite tekančiu vandeniu ir prieš vėl montuodami leiskite natūraliai išdžiūti.
4. Priešfiltrj apvyniokite aplink filtro bügną ir pritvirtinkite prie tvirtinimo juostelių (H pav.).

1. Atėjus laikui keisti UV-C lempa, indikatorius ims šviesti raudonai.

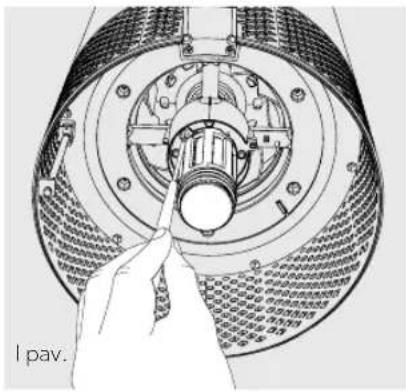

2. Išimkite filtro būgną (A pav.) ir atsuktuvu išsukite UV lemputės korpusą laikantį varžtą (I pav.).
3. Atsargiai išimkite UV-C lempos korpusą (J pav.) ir ištraukite UV-C lempą iš lizdo (K pav.).

4. Nuo UV-C lempos nuimkite laikiklj (L pav.).

5. Laikiklj pritvirtinkite prie naujos UV-C lempos (žr. 233 psl., M pav.) ir jsukite UV-C lempąj oro valytuvą (N pav.).

6. Vėl įdėkite UV lemputės korpusą ir atsuktuvu priveržkite tvirtinimo varžtą.
7. ljunge oro valytuvą, palaikykite nuspaudę „Reset” mygtuką, kol indikatorius pradės šviesti baltai.

Pastaba. Išsuktą UV-C spinduolj atiduokite j vietinę EEJA surinkimo vietą.

Oro kokybės jutiklio valymas

Kietosioms daleléms aptikti „SensorPod™” naudoja infraraudonają šviesą, todėl labai svarbu kas 1–2 mėn. nuvalyti dulkių jutiklio kamerą ir pašalinti visas dulkes ar daleles, galinčias turėti įtakos jutiklio rodmenų tikslumui.

1. Atjunge nuo tinklo maitinimo laidą, išjunkite „SensorPod“.
2. 90° kampu pakėlę priekyje esančias lengvai pasiekiamas dureles, jas atidarykite.
3. Lęšius ir dulkių jutiklio oro įtekėjimo vietą nuvalykite drėgnu vatos pagaliuku (O pav.).
4. Sausu vatos pagaliuku pašalinkite visą likusią drėgme.
5. Uždarykite dangtelj jj nuleisdami ir paslinkdami atgal j vietą. Turi pasigirsti spragtelėjimas.

Kur statyti „SensorPodTM“? Bet kurioje vietoje, kurioje norite matuoti patalpos oro kokybę!Kad rezultatai būtų optimalūs, „SensorPodTM“ statykite ne toliau kaip 15 metrų nuo oro valytuvo. Statykite ant darbinio paviršiaus ar stalviršio, priešais oro valytuvą. Jjungus automatinį režimą, oro valytuvas švarų orą skirstys tol, kol „SensorPodTM“ nustatys priimtiną oro kokybės lygį.
Kaip dažnai reikia keisti filtrus?	Tai lengva! Oro valytuvo keitimo indikatoriai parodys, kada atėjo laikas keisti filtrą ar UV-C lempą.Aktyvintosios anglies filtrą reikėtų keisti kas 3–4 mėn., dalelių filtrą kas 12–15 mėn., o UV-C lempą – kas 1–3 metus.
Kaip dažnai reikia plauti priešfiltrį?	Priešfiltris sulaiko didesnes daleles ir užtikrina kitų filtrų efektyvumą, todėl jį rekomenduojame apžiūrėti kiekvieną mėnesį ir, jei reikia, išplauti. Priešfiltrį būtų naudinga išplauti kiekvieną kartą keičiant anglies filtrą.
Kaip dažnai reikia valyti„SensorPod“ esantį dulkių jutiklj?	Kad oro kokybė būtų matuojama labai tiksliai, dulkių jutiklio paviršių rekomenduojame valyti kas 1–2 mėn.
Oro valytuvas nejsijungia.	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie sieninio elektros lizdo ir oro valytuvo. Jjungę lempą ar kitą prietaisą patikrinkite, ar lizde teka elektros srovė.Patikrinkite, ar filtro kameroje tinkamai sumontuotas filtras.Jei problemos pašalinti nepavyksta, susisiekite su mumis! (240 psl.)

DUK IR TRIKČIŲ ŠALINIMAS

Oro valytuve nejsijungia automatinis režimas arbaNeveikia oro kokybės indikatoriai arbaMirksi ant oro valytuvo esantis jutiklio signalo indikatorius	Pirmiausia patikrinkite, ar „SensorPod“ yra jjungtas ir šviečia jo lemutė.Po to patikrinkite, ar „SensorPod“ yra oro valytuvo veikimo zonoje (iki 15 m).Jei abiem atvejais viskas gerai, o jungtis vis tiek neveikia, vadovaukitės toliau pateikiamais nurodymais dėl „SensorPod“ jungties remonto.
Pamečiau savo „SensorPod“! Nesijaudinkite! Susisiekite su mūsų klientų aptarnavimo komanda ir užsisakykite naują „SensorPod“. Vadovaudamiesi nesudėtingais susiejimo nurodymais, susiekite naujaji „SensorPod“ su turimu oro valytuvu.

„SensorPod™“ ir oro valytuvo susiejimas

Ryšys tarp „SensorPod“ ir oro valytuvo palaikomas radijo dažnio signalais. Jie susiejami dar gamybos metu ir yra paruošti naudoti vos išėmus iš pakuotės. Tais retais atvejais, kai signalas nutrūksta, ant oro valytuvo esantis jutiklio signalas ima mirksėti (A). Ryšį galite atkurti keliais paprastais veiksmais.

1. Atjunkite „SensorPod“ nuo elektros tinklo.
2. 3 sek. palaikykite nuspaustą ant oro valytuvo esantį maitinimo mygtuką. Turėtų pasigirsti du signalai.
3. Prijunkite „SensorPod“ prie elektros tinklo ir smailiu daiktu (sāvaržėle) paspauskite ir 5–7 sek. palaikykite „SensorPod“ apačioje esantį susiejimo mygtuką (P pav.).

239

1. Ryšys yra atkurtas, jei dega (o ne mirksi) ant oro valytuvo esantis jutiklio signalo indikatorius ir jsijungia oro kokybės indikatoriai.

Šios mašinos veikimas yra garantuojamas dvejus metus nuo įsigijimo datos, esant normaliam naudojimui. Garantijos laikotarpiu „ACCO“ savo nuožiūra nemokamai pataisys arba pakeis sugadintą mašiną. Pažeidimai, atsiradę dėl piktnaudžiavimo ar naudojimo netinkamais tikslais, nepatenka į garantijos aprėptį. Bus reikalaujama nurodyti įsigijimo datą. Jei asmenys, neturintys „ACCO“ leidimo, atliko remontą ar keitimus, garantija bus panaikinta. Mūsų tikslas yra užtikrinti, kad mūsų gaminiai atitiktų nurodytas specifikacijas. Ši garantija neturi įtakos juridinėms teisėms, kurias vartotojai turi pagal nacionalinius teisės aktus, reglamentuojančius prekių pardavimą.

TECHNINÉ PAGALBA

Dėkojame, kad įsileidote į savo namus „TruSens™”. Visoje mūsų veikloje mums svarbiausi – klientai, todėl siekiame, kad mūsų kuriami produktai atitiktų jūsų gyvenimo būdą. Jei turite klausimų ar norite palikti atsiliepimą, susisiekite!

Apsilankykite mūsų interneto svetainėje adresu: www.leitz.com/trusens

Rašykite mums el. Paštu: [e-mail]

Skambinkite numeriu: [phone] or [phone]

Norėdami užsiregistruoti ir suaktyvinti garantiją, eikite j www.leitz.com/register
