NÁVOD K OBSLUZE TruSens Z2000 LEITZ

TYTO POKYNY SI PŘEČTĚTE A USCHOVEJTE. Po ukončení používání a před zahájením výměny filtrů nebo UV-C zářiče odpojte přístroj od zdroje napájení. VÝSTRAHA: Aby se snížilo nebezpečí požáru nebo zasažení elektrickým proudem, nepoužívejte tuto čističku vzduchu ve spojení s polovodičovým zařízením pro regulaci rychlosti. Čističku vzduchu nepoužívejte, jsou-li její kabel nebo zástrčka poškozeny nebo je-li příslušná elektrická zásuvka uvolněna. Poškozený napájecí kabel musí být z bezpečnostních důvodů vyměněn výrobcem, jeho servisním zastoupením nebo jinými osobami s náležitou kvalifikací. Kabel nepokládejte pod koberce, rohože, běhouny nebo podobné podlahové krytiny. Kabel nepokládejte pod nábytek nebo elektrické spotřebiče. Kabel uspořádejte v dostatečné vzdálenosti od frekventovaných oblastí i od míst, kde by o něj mohly osoby zakopávat. VÝSTRAHA: Přímé vystavování účinkům světla vytvářeného UV-C zářičem, který je v tomto přístroji obsažen, nebo přímý pohled do tohoto světla může mít za následek poškození pokožky, resp. očí. Nesprávný způsob používání přístroje nebo poškození jeho krytu může mít za následek unikání nebezpečného UV-C záření. UV-C záření může, a to i v malých dávkách, způsobit poranění očí a pokožky. Před provedením výměny lampy nebo servisních činností vždy vypněte napájení přístroje. Při výměně UV-C zářiče používe- jte náhradní díly s číslem položky 2415108 (pro typ Z-2000) nebo 2415111 (pro typ Z-3000) vyráběné společností ACCO Brands.

• Před použitím odstraňte všechny obalové materiály, včetně sáčku zakrývajícího filtr.

• Viditelně poškozené přístroje nesmějí být uváděny do provozu.

• Tento přístroj smí být připojován pouze k elektrické síťové zásuvce, která odpovídá typu zástrčky napájecího kabelu přístroje a příkonu uvedenému na typovém štítku.

• Čističku vzduchu umístěte v blízkosti elektrické zásuvky a nepoužívejte prodlužovací kabely.

• Tento přístroj může být používán dětmi ve věku od 8 let a osobami se sníženou tělesnou, smyslovou a duševní způsobilostí nebo s nedostatečnými zkušenostmi a znalostmi pouze za předpokladu, že jsou tyto osoby pod dohledem jiné, způsobilé osoby nebo že obdržely pokyny týkající se bezpečného způsobu používání přístroje a byly obeznámeny s nebezpečími, která jsou s provozem přístroje spojena.

• Děti si s přístrojem nesmějí hrát ani se nesmějí pokoušet provádět jeho čištění nebo údržbu.

• Při výměně UV-C zářiče použijte model, který je specifikován v této příručce.

• Nepokoušejte se sami o údržbu nebo opravu přístroje.

• Čističku a přístroj SensorPod™ používejte pouze s kabelem, který s nimi byl dodán.

• K čištění tohoto přístroje používejte pouze vlhkou tkaninu, nepoužívejte rozpouštědla nebo bělidla.

• Před uvedením do provozu zajistěte, aby přístroj spočíval na pevném a rovném povrchu.

• Neblokujte ani neucpávejte otvory pro přívod a výstup vzduchu.

• Do otvorů pro přívod a výstup vzduchu nevkládejte prsty nebo předměty.

• Přístroj SensorPod™ vysílá signál/data i v době, kdy je čistička vzduchu v pohotovostním režimu.243 Provozní frekvence Bezdrátový přenos: 2 462 MHz Maximální vysílací výkon (EIRP) Bezdrátový přenos: 0 dBm Zisk antény Bezdrátový přenos: 2 dBi Společnost ACCO UK Ltd tímto prohlašuje, že rádiová zařízení s typovým označením Leitz TruSens Air Purifier Z-2000/Z-3000 jsou ve shodě se směrnicí 2014/53/EU. Celé znění prohlášení o shodě EU je dostupné na následující internetové adrese: https://declarations.accobrands.com/ Vsouladu snormami upravujícími expozici VF záření musí být mezi tělem uživatele atímto zařízením udržována minimální oddělovací vzdálenost 0,2m. Odpadní elektrická a elektronická zařízení (OEEZ) Na konci užitečné životnosti bude produkt považován za OEEZ. Je důležité pamatovat, že: OEEZ se nemají odstraňovat jako netříděný komunální odpad. Mají se sbírat odděleně, aby mohla být demontována a jejich konstrukční části a materiály recyklovány, opakovaně použity a využity (jako palivo pro energetické využití při výrobě elektrické energie). Veřejná sběrná místa jsou zřízena místními úřady k bezplatnému sběru OEEZ od vás. Laskavě vraťte OEEZ do sběrného místa blízko vaší domácnosti nebo pracoviště. V případě problémů s nalezením sběrného místa by měla OEEZ přijmout maloobchodní prodejna, která vám produkt prodala. Pokud již nejste ve styku s maloobchodní prodejnou, kontaktujte laskavě firmu ACCO za účelem pomoci v této záležitosti. Cílem recyklace OEEZ je ochrana životního prostředí, ochrana lidského zdraví, ochrana surovin, zlepšování udržitelného rozvoje a lepší zásobování komoditami v Evropské unii. Toho se dosáhne záchranou cenných sekundárních surovin a snížením odstraňování odpadu. K úspěšnosti tohoto cíle můžete přispět návratem OEEZ do sběrného místa. Váš produkt je označen symbolem OEEZ (pojízdný kontejner na odpad přeškrtnutý křížem). Tento symbol vám sděluje, že OEEZ se nemá odstraňovat jako netříděný komunální odpad. Čističe vzduchu Leitz TruSens jsou také vybaveny zářičem UV-C. Po výměně této položky (po celou dobu životnosti produktu) musí být tato položka také vrácena a zlikvidována v místním sběrném zařízení WEEE. Další informace a instalační příručky / videa pro emitor UV-C najdete na www.leitz.com244 HLAVNÍ FUNKCE SensorPod™ Vzdálený snímač kvality vzduchu, který zajišťuje čištění vzduchu tam, kde to potřebujete. Technologie PureDirect™ Při nezávislých laboratorních testech bylo zjištěno, že dva vzduchové proudy jsou lepší než jeden, protože zajišťují efektivnější a snazší cirkulaci vzduchu v místnosti. Informuje a přizpůsobuje se Barevný světelný prstenec vám v reálném čase poskytuje informace o kvalitě vzduchu. 360° čištění Částicový filtr zachycuje znečištění atěkavé plyny či zápach ze všech směrů. UV-C lampa zabíjí mikroby abakterie, které se zachytí ve filtru. Promyšlená konstrukce Výjimečné funkce v soudobě vypadající konstrukci, která zapadne do každého prostředí. AQI245

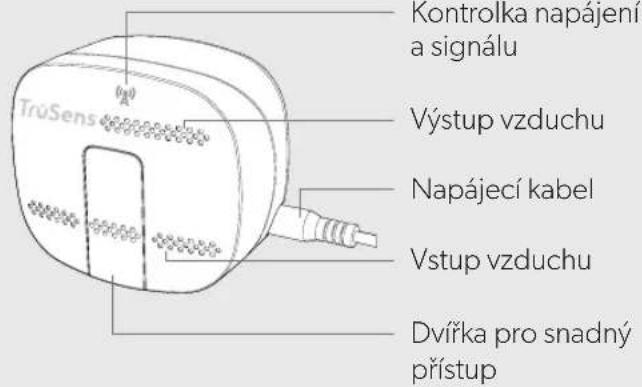

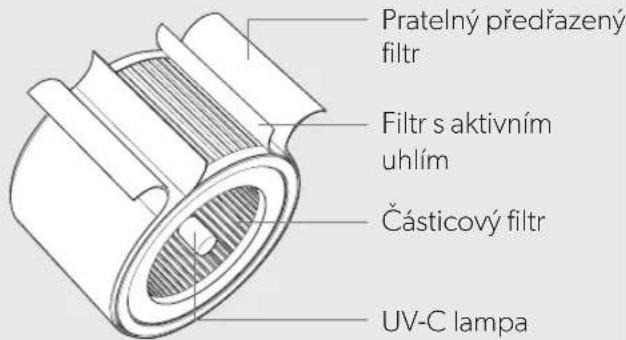

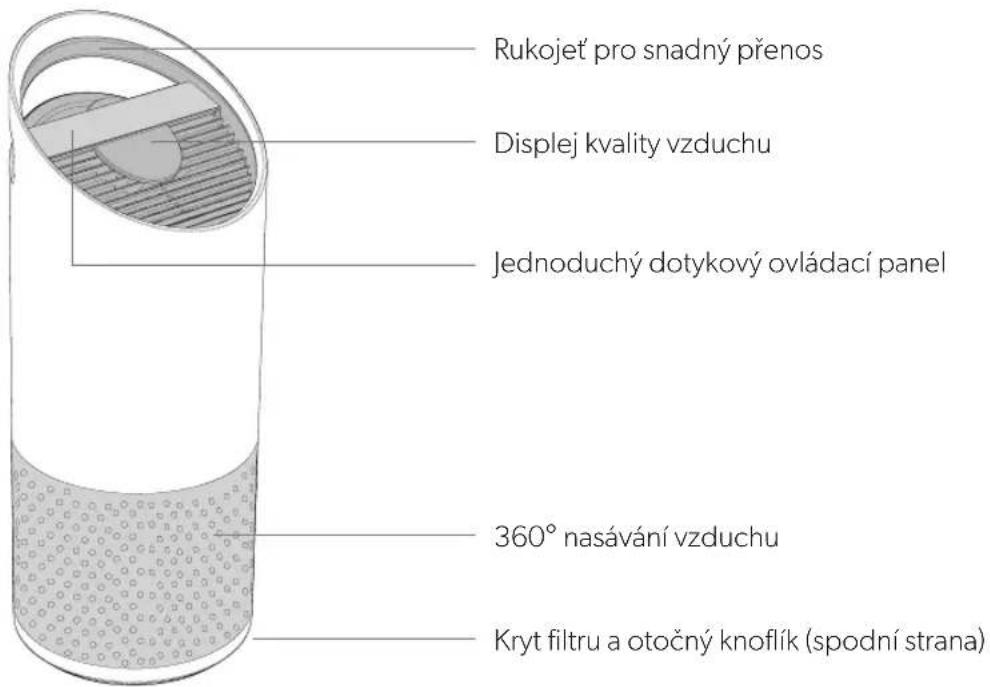

Rukojeť pro snadný přenos Kontrolka napájení a signálu Pratelný předřazený filtr Displej kvality vzduchu Výstup vzduchu Napájecí kabel Filtr s aktivním uhlím Jednoduchý dotykový ovládací panel Vstup vzduchu Částicový filtr 360° nasávání vzduchu Dvířka pro snadný přístup UV-C lampa Kryt filtru a otočný knoflík (spodní strana) Čistička vzduchu SensorPod

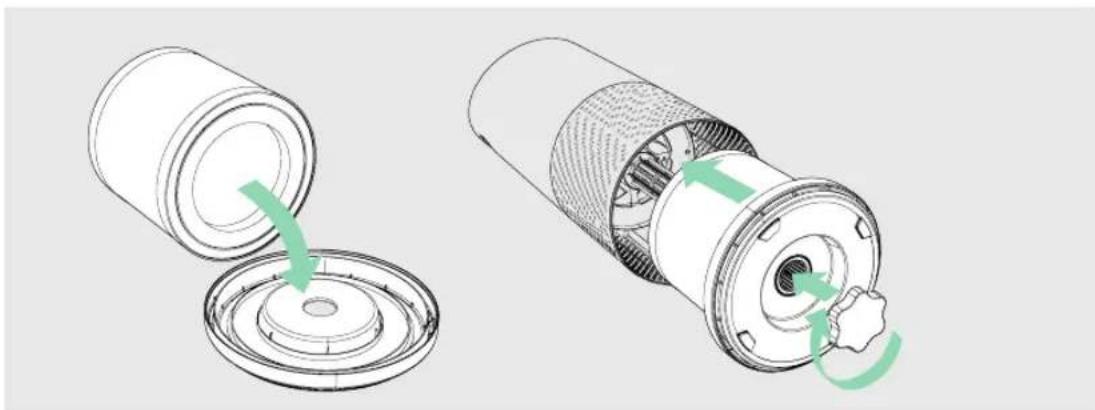

1. Z filtru sejměte plastový obal.

Odšroubujte dolní kryt a odstraňte plastový obal z filtru.

2. Filtr znovu připevněte.

Připevněte filtr k dolnímu krytu a umístěte jej zpět dovnitř čističky.247

Připojte snímač SensorPod k napájení. Postavte snímač SensorPod na stůl nebo jiný povrch v místnosti tak, aby byl na dohled od čističky. Připojte čističku ke zdroji napájení a zapněte ji. Umístěte čističku na rovný povrch v dostatečné vzdálenosti od překážek: - na místo, kde může vzduch volně proudit do čističky ze všech stran, - dále od bytového vybavení, jako jsou lůžkoviny či záclony, a od zdrojů tepla a vlhkosti. Intenzita signálu se může lišit podle umístění. V ojedinělém případě, kdy by spojení nefungovalo, si přečtěte stranu 256.

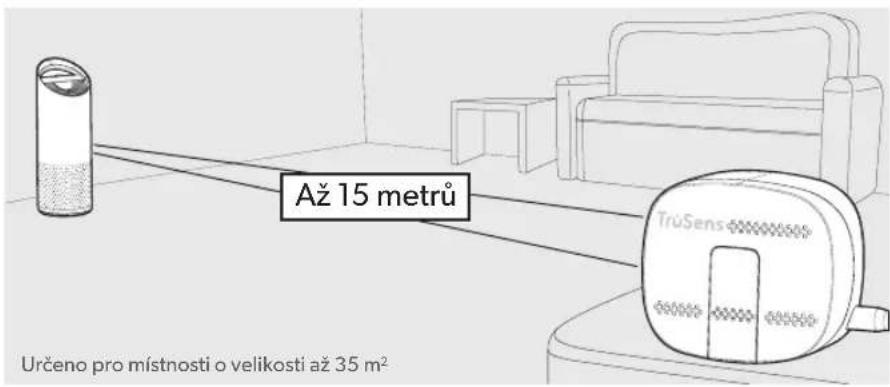

4. Začněte dýchat čistější vzduch!

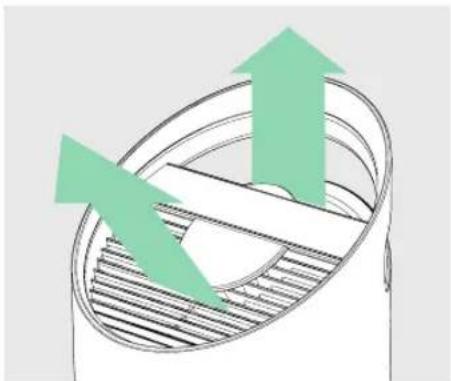

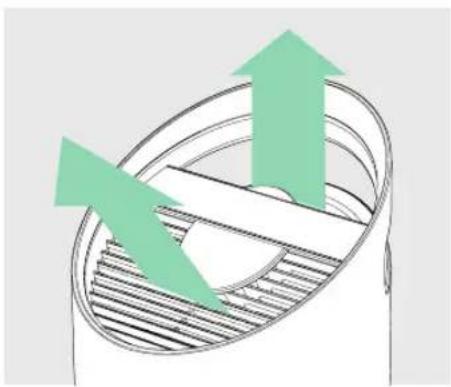

Čistička bude podle kvality vzduchu naměřené snímačem SensorPod automaticky upravovat rychlost ventilátorů a unikátní technologie PureDirect™ bude po místnosti distribuovat vyčištěný vzduch. Až 15 metrů Určeno pro místnosti o velikosti až 35 m

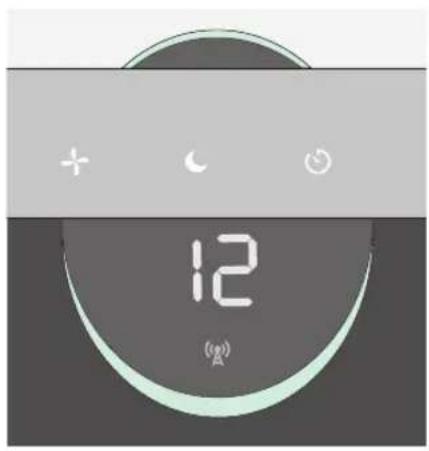

Nastavení rychlosti ventilátoru Vyberte rychlost ventilátoru, nebo režim AUTO. Čistička v režimu AUTO automaticky upravuje rychlost ventilátorů podle kvality vzduchu naměřené snímačem SensorPod. Režim časovače Čistička se automaticky vypne po 2, 4, 8 nebo 12 hodinách. Chcete-li odpočet zrušit, stačí tlačítko opakovaně stisknout, dokud se přestane zobrazovat nastavení časovače. Noční režim Displej zhasne, abyste mohli nerušeně spát, ale na efektivitu čističky to nebude mít vliv. Opětovným stisknutím tlačítka znovu zobrazíte všechny funkce displeje. Vypínač (Režim AUTO je k dispozici pouze v případě, že je čistička spárovaná se snímačem SensorPod a přijímá jeho signál.) UV režim UV-C lampa v komoře filtru čističky je rozsvícená, když symbol svítí bíle. Když je čas na výměnu UV-C lampy, symbol svítí červeně. (Pokyny naleznete na straně 253.) Resetování kontrolky filtru a UV žárovky Když je třeba vyměnit částicový filtr, filtr saktivním uhlím nebo UV žárovku, příslušná kontrolka („HEPA“, „Carbon“ nebo „UV“) bude svítit červeně. Když svítí 1 kontrolka, podržením tlačítka Reset na 3 sekundy ji resetujte. Když svítí nejméně 2 kontrolky, klepnutím na tlačítko Reset vyberte odpovídající kontrolku (dotyčná kontrolka bude blikat) a pak ji resetujte podržením tlačítka Reset na 3 sekundy. (Pokyny k výměně najdete na stranách 251–253. Po výměně filtru se řiďte výše uvedenými pokyny k resetování kontrolky.)249

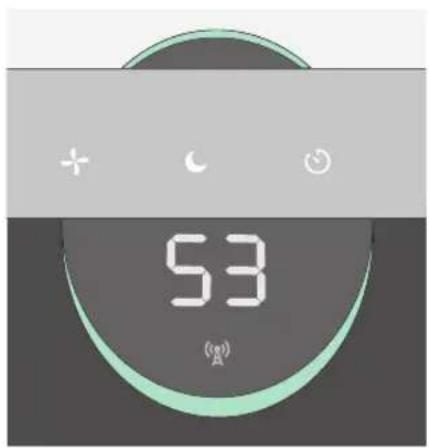

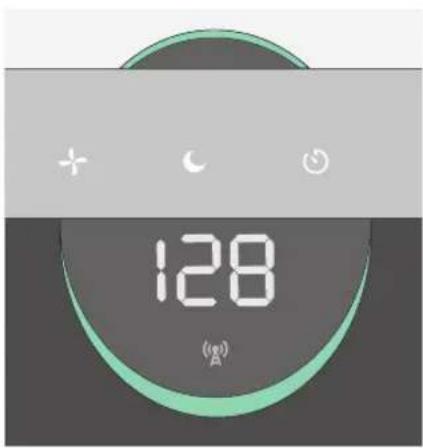

DISPLEJ KVALITY VZDUCHU

Odezva v reálném čase Revoluční snímač SensorPod™ vyhodnocuje kvalitu vzduchu pomocí měření množství malých (PM2.5) a větších (PM10) částic. Pomocí unikátního algoritmu počítá celkovou kvalitu vzduchu, která reaguje na reálná zvýšení množství vzdušných nečistot, ale zároveň se příliš nemění, když někdo vejde do místnosti nebo se usadí na pohovce. Barevně svítící displej informuje, zda je kvalita vzduchu dobrá, střední, nebo špatná, a zobrazuje odpovídající číselnou hodnotu, která poskytuje detailnější informace. Čistička v režimu AUTO automaticky upravuje rychlost ventilátorů podle naměřené kvality vzduchu. Čistička TruSens používá index kvality vzduchu (1–500) od amerického úřadu Environmental Protection Agency (EPA). DOBRÁ MODRÁ | 0 - 50 STŘEDNÍ ŽLUTÁ | 50 - 100 ŠPATNÁ ČERVENÁ | 100 - 500250 Vstup vzduchu 360° Vzduch vyměněný 2krát za hodinu 35 m² Typ přívodu vzduchu PureDirect

Snímač SensorPod™, funguje až 15 m od čističky Nastavení rychlosti ventilátoru velmi tiché (Whisper), 1, 2, turbo Úrovně čištění pratelný předřazený filtr, filtr s aktivním uhlím, částicový filtr, UV-C lampa Nastavení časovače 2, 4, 8, 12 hodin Kontrolky výměny Carbon, HEPA, UV Hlučnost 33 - 64 dB Rozměry 223 x 223 x 567 mm Hmotnost 4,1 kg Typ motorku stejnosměrný Napájení 220-240v 50/60Hz 0,3A Příkon 28 W Záruka 2 roky Náhradní filtry aUV-C lampa Bubnový částicový filtr 3v1 2415107 Filtr s aktivním uhlím (3 kusy v balení) 2415106 UV-C lampa 2415108 TECHNICKÉ ÚDAJE251

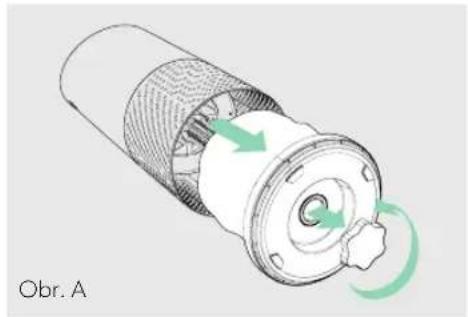

Přístup do komory filtru

1. Čističku vždy vypněte tím, že stisknete vypínač a odpojíte

2. Přístroj opatrně položte na bok na podlahu, abyste viděli na

kryt komory filtru a otočný knoflík.

3. Otočným knoflíkem otočte proti směru hodinových ručiček a

1. Když je čas na výměnu celého bubnového filtru, kontrolka

„HEPA“ svítí červeně.

2. Bubnový filtr opatrně vyjměte zkrytu filtru, na kterém je

3. Náhradní filtr připevněte na kryt filtru (obr.C).

4. Kryt filtru a bubnový filtr opatrně vraťte do komory filtru a

nasaďte je na závit. Poté otáčejte otočným knoflíkem ve směru hodinových ručiček, dokud otočný knoflík a kryt filtru nebudou řádně dotažené (obr. D).

5. Připojte čističku knapájení, zapněte ji apodržte tlačítko

Reset, dokud červená kontrolka „HEPA“ nezhasne. Poznámka: Bubnový filtr (viz strana 250) bude mít 3vrstvy: Pratelný předřazený filtr, filtr saktivním uhlím ačásticový filtr.252

PRANÍ PŘEDŘAZENÉHO FILTRU

1. Když je čas na výměnu vrstvy aktivního uhlí, kontrolka filtru s aktivním

uhlím svítí červeně.

2. Předřazený filtr opatrně odlepte od upevňovacích proužků (obr. E).

3. Použitou vrstvu s aktivním uhlím opatrně odlepte od upevňovacích

4. Kolem bubnového filtru omotejte novou vrstvu s aktivním uhlím a

připevněte ji ke stejným upevňovacím proužkům (obr. G).

5. Předřazený filtr omotejte kolem vrstvy aktivního uhlí a připevněte k

upevňovacím proužkům (obr. H).

6. Po zapnutí čističky podržte tlačítko Reset, dokud červená kontrolka

filtru s aktivním uhlím nezhasne.

1. Předřazený filtr doporučujeme každý měsíc prohlédnout a podle

potřeby vyprat. Je třeba jej prát minimálně při každé výměně filtru s aktivním uhlím.

2. Pratelný předřazený filtr opatrně odlepte od upevňovacích proužků

3. Opatrně jej propláchněte tekoucí vodou a před vrácením na místo jej

nechte na vzduchu uschnout.

4. Předřazený filtr omotejte kolem bubnového filtru a připevněte k

upevňovacím proužkům (obr. H). Poznámka: Balení 3 filtrů s aktivním uhlím (viz strana 250) stačí na 3 výměny filtru s aktivním uhlím mezi jednotlivými výměnami bubnového filtru (viz strana 251). Obr. E Obr. F Obr. G Obr. H VÝMĚNA FILTRU SAKTIVNÍM UHLÍM253

Obr. I Obr. L Obr. J Obr. K Obr. M Obr. N Poznámka: Po výměně emitoru UV-C původní emitor zlikvidujte v místním sběrném zařízení WEEE.

1. Když je čas na výměnu UV-C lampy, kontrolka

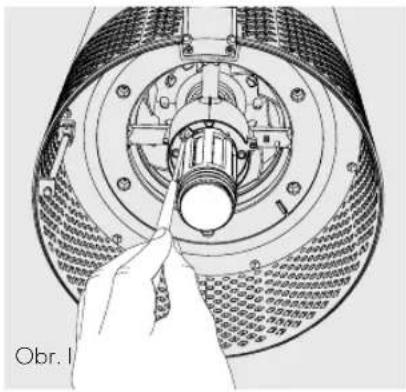

2. Vyjměte bubnový filtr (obr. A) a šroubovákem

vymontujte šroub, který připevňuje UV kryt (obr. I).

3. UV kryt opatrně odeberte (obr. J) a od zásuvky

odpojte UV-C lampu (obr. K).

4. Z UV-C lampy sejměte pouzdro (obr. L).

5. Pouzdro připevněte k nové UV-C lampě

(viz strana 250) (obr. M) a UV-C lampu připojte k čističce (obr. N).

6. Vraťte UV kryt na místo a šroubovákem utáhněte

7. Po zapnutí čističky podržte tlačítko Reset, dokud

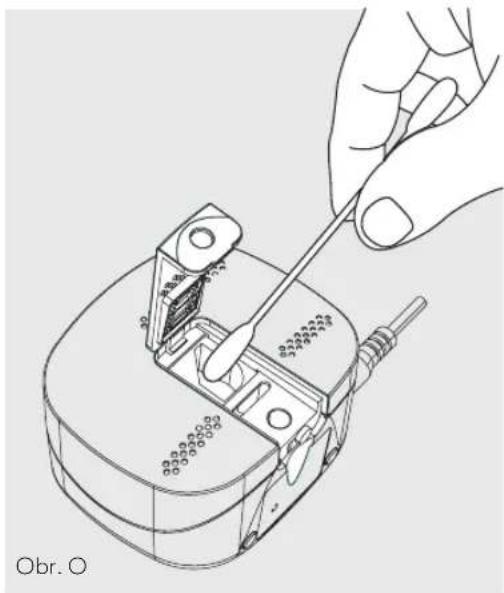

kontrolka nezačne svítit bíle.254 Čištění snímače kvality vzduchu Snímač SensorPod™ pomocí infračerveného světla zjišťuje částice ve vzduchu, a proto je třeba každý 1–2 měsíce čistit komoru prachového snímače a odstraňovat z ní veškerý prach a jiné částice, které by mohly mít vliv na přesnost měření.

1. Snímač SensorPod vypnete tím, že odpojíte napájecí kabel.

2. Zvednutím do 90° otevřete dvířka pro snadný přístup na přední

3. Vlhkým bavlněným tampónem otřete čočku a vstupní oblast

prachového snímače (obr. O).

4. Suchým bavlněným tampónem setřete veškerou vlhkost.

5. Dvířka zavřete spuštěním dolů a zasunutím na místo, až se neozve

cvaknutí. ČIŠTĚNÍ SNÍMAČE SENSORPOD™ Obr. O255 Kam mám snímač SensorPod™ umístit? Kamkoli, kde chcete měřit kvalitu vzduchu v místnosti. Snímač SensorPod™ funguje optimálně, když je umístěný nanejvýš 15 metrů a na dohled od čističky, a to na plochém povrchu nebo stole. Čistička v automatickém režimu bude distribuovat čistý vzduch, dokud snímač SensorPod™ nezjistí přijatelnou kvalitu vzduchu. Jak často je třeba měnit filtry? Je to snadné. Až bude čas vyměnit filtry nebo UV-C lampu, čistička vás upozorní svými kontrolkami. Filtr saktivním uhlím se mění každé 3–4měsíce, částicový filtr každých 12–15 měsíců aUV-C lampa každý 1–3roky. Jak často je třeba prát předřazený filtr? Předřazený filtr zachycuje větší částice a zlepšuje účinnost ostatních filtrů, takže jej každý měsíc doporučujeme prohlédnout a v případě potřeby vyprat. Také se jej hodí prát pokaždé, když měníte filtr s aktivním uhlím. Jak často je třeba čistit prachový snímač ve snímači SensorPod? Povrch prachového snímače doporučujeme každý 1–2 měsíce čistit, aby byly výsledky měření kvality vzduchu co nejpřesnější. Čistička se nezapíná. Zkontrolujte, zda je napájecí kabel řádně zapojený do elektrické zásuvky i čističky. Zkontrolujte, zda v zásuvce nevypadl proud. Vyzkoušejte, jestli funguje osvětlení v místnosti, nebo k zásuvce připojte jiný funkční přístroj. Zkontrolujte, zda se v komoře filtru nachází správně nainstalovaný filtr. Pokud problém stále přetrvává, kontaktujte nás (strana 257). ČASTÉ DOTAZY A ŘEŠENÍ PROBLÉMŮ256 Párování snímače SensorPod™ a čističky Snímač SensorPod komunikuje s čističkou pomocí vysokofrekvenčního signálu a je s ní párován už ve výrobě, takže ho můžete použít hned po rozbalení. Když se signál mezi snímačem a čističkou přeruší, na čističce bude blikat kontrolka snímače. Spárování můžete opravit několika snadnými kroky.

1. Odpojte snímač SensorPod od napájení.

2. Na čističce na 3 sekundy PODRŽTE vypínač. Měly

by se ozvat dva zvukové signály.

3. Připojte snímač SensorPod k napájení a pomocí

předmětu s malým hrotem (třeba sponky na papír) na jeho spodní straně stiskněte a na 5–7 sekund PODRŽTE párovací tlačítko (obr. P).

4. Jakmile kontrolka snímače na čističce přejde z blikání

na soustavné svícení a rozsvítí se kontrolky kvality vzduchu, párování je hotové. Čistička se nepřepíná do automatického režimu. nebo Kontrolky kvality vzduchu nesvítí. nebo Kontrolka signálu snímače na čističce bliká. Nejprve zkontrolujte, zda je snímač SensorPod zapnutý a zda jeho kontrolka svítí. Dále zkontrolujte, zda je snímač SensorPod v dosahu čističky (až 15 metrů). Pokud je vše v pořádku a spojení pořád nefunguje, řiďte se níže uvedenými pokyny k opravě spárování snímače SensorPod. Nemůžu snímač SensorPod najít. Žádné starosti. Kontaktujte náš tým zákaznické podpory a objednejte si náhradní snímač SensorPod. Poté náhradní snímač SensorPod podle jednoduchých pokynů níže spárujte s existující čističkou vzduchu. ČASTÉ DOTAZY A ŘEŠENÍ PROBLÉMŮ Obr. P257 ZÁRUKA Na provoz tohoto přístroje platí při běžném používání záruka dva roky ode dne nákupu. Během záruční doby firma ACCO podle svého uvážení vadný přístroj bezplatně opraví, nebo vymění. Na závady způsobené nesprávným nebo nevhodným používáním se nevztahuje záruka. Je nutné předložit doklad o nákupu s datem. Opravy a změny přístroje provedené osobou, jež k tomu není oprávněna firmou ACCO, zruší platnost záruky. Snažíme se zajistit, aby naše výrobky fungovaly v souladu s uvedenými technickými údaji. Touto zárukou nejsou ovlivněna zákonná práva vztahující se na prodej zboží, která spotřebitelům přísluší podle příslušných státních zákonů. PODPORA Děkujeme, že jste si do domácnosti zakoupili produkt TruSens™. Na našich zákaznících nám velmi záleží a naše produkty navrhujeme tak, aby vyhovovaly vašemu životnímu stylu. Jestli máte nějaké dotazy nebo zpětnou vazbu, kontaktujte nás. Chcete-li zaregistrovat a aktivovat záruku, přejděte na www.leitz.com/register Navštivte naše webové stránky na www.leitz.com/trusens Napište nám e-mail na objednavky@acco.com Zavolejte nám na +420 261 912 720Vitajte vo svete čistého vzduchu so zariadením TruSens. Ďakujeme, že ste nám umožnili stať sa súčasťou vašej cesty za lepším zdravím. Vzduch, ktorý dýchate, by mal byť čistý, bez ohľadu na to, kde vmiestnosti sa nachádzate. Technológie TruSens SensorPod™, PureDirect™ a systém 360-stupňovej filtrácie zaisťujú, že čistejší vzduch sa dostane do všetkých častí miestnosti.259

• Umiestnite čistič vzduchu do blízkosti zásuvky a nepoužívajte predlžovacie káble.

• Používajte čistič a zariadenie SensorPod™ výhradne s dodaným napájacím káblom.

1. Čistič vždy vypnite stlačením tlačidla napájania a odpojením

3. Otočte gombíkom proti smeru hodinových ručičiek a

6. Po zapnutí čističa podržte stlačené tlačidlo Reset, až kým červená

kontrolka uhlíkového filtra nezhasne.

3. Jemne opláchnite pod tečúcou vodou. Pred opätovným vložením

4. Suchou vatovou tyčinkou utrite zvyšky vlhkosti.
