KÄYTTÖOHJE CS3630DB HiKOKI

• er rustent Slip opp sagkjedet. Hvis slitasjen eller brekkasjen er alvorlig, skift ut med nytt sagkjede. Kjøreretningen for sagkjedet er reversert. Monter på nytt i riktig retning. Sagkjedets stramming er løs. Kontroller sagkjedets stramming og stram opp hvis det er løst. Kjedeolje ○ strømmer sakte ○ kommer ikke ut (tetter seg) Tomt for kjedeolje i tanken. Etterfyll med kjedeolje. Kjedeoljetut er tett. Rengjør kjedeoljetuten. Batteriet kan ikke installeres Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet. Vennligst installer et batteri med fl ere volt- typer. 000BookCS3630DB.indb135000BookCS3630DB.indb135 2021/01/1512:33:362021/01/1512:33:36136 Suomi (Alkuperäisten ohjeiden käännös) SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. CS3630DB / CS3635DB: Akkutoiminen ketjusaha Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella. Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä. Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta. Varo moottorisahan takapotkua ja vältä koskemasta lavan kärkeen. Konetta ei saa käyttää yhdellä kädellä. Käytä moottorisahaa aina kaksin käsin. Ketjuöljyn täyttö Ketjuöljyn annostelunopeuden säätö Akun lataustason merkkivalon kytkin Irrota akku OSIEN SELITYKSET (Kuva 1) A: Kytkin: Sormella aktivoituva laite. B: Lukitus pois päältä-painike: Painike estää käyttämästä liipaisinta vahingossa. C: Ketjujarru: Pysäyttää tai lukitsee teräketjun. D: Hammastus: Käytetään tukena sahattaessa puuta tai tukkia. E: Öljysäiliön kansi: Kansi, jota käytetään öljysäiliön sulkemiseen. F: Öljyn näyttölasi: Ikkuna ketjuöljyn määrän tarkastamista varten. G: Etukahva: Päärungon etupuolella oleva tukikahva. H: Akku (myydään erikseen): Virtalähde laitteen käyttämistä varten. I: Takakahva: Rungon takaosassa oleva tukikahva J: Kireyden valitsin: Laite teräketjun kireyden säätämistä varten. K: Nuppi: Sivusuojuksen kiinnitysnuppi. L: Teräketju: Leikkaava ketju. M: Terälaippa: Tukee ja ohjaa teräketjua. N: Sivusuojus: Suojus, joka suojaa terälaipan teräketjua, kytkintä ja vetoratasta, kun teräketju on käytössä. O: Öljyn syöttölaite: Säiliö öljyä varten. P: Ketjukotelo: Kotelo, joka suojaa terälaipan ja -ketjun, kun laitetta ei käytetä. VAROITUS Tämä moottorisaha (CS3630DB / CS3635DB) on tarkoitettu puiden hoitoon ja puukirurgiaan. Vain asianmukaisesti henkilöt saa käyttää sahaa. Huomioi kaikki asianmukaiset ohjeet ja suositukset. Muuten tapaturman vaara on suuri. Suosittelemme nostolavan käyttöä työskenneltäessä maanpinnan yläpuolella. Kiipeilytekniikat ovat erittäin vaarallisia ja vaativat erityiskoulutuksen. Käyttäjän on hallittavat turvavarusteiden käyttö ja kiipeilytekniikat. Sekä käyttäjä että saha on varmistettava sopivilla varusteilla.

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. 000BookCS3630DB.indb136000BookCS3630DB.indb136 2021/01/1512:33:372021/01/1512:33:37137 Suomi d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä. 000BookCS3630DB.indb137000BookCS3630DB.indb137 2021/01/1512:33:372021/01/1512:33:37138 Suomi

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. KETJUSAHAN TURVALLISUUSVAROITUKSET

1. Pidä kaikki ruumiinosat loitolla ketjusahasta, kun

sahaa käytetään. Ennen kuin käynnistät ketjusahan, varmista, että teräketju ei kosketa mihinkään. Hetkellinen huomion puute ketjusahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen ketjusahaan.

2. Pidä aina oikealla kädellä ketjusahan takakahvasta

ja vasemmalla kädellä etukahvasta. Ketjusahasta päinvastaisesti kiinni pitäminen lisää tapaturmariskiä, ja sitä ei tulisi koskaan tehdä.

3. Pidä kiinni ainoastaan moottorisahan eristetyistä

tartuntapinnoista, sillä teräketju voi osua piilossa oleviin sähköjohtoihin. ”Jännitteiseen” johtoon osuvat teräketjut saattavat tehdä moottorisahan paljaista metalliosista ”jännitteisiä”, jolloin käyttäjä voi saada sähköiskun.

4. Käytä suojalaseja. Kuulon, pään, käsien, jalkojen

ja jalkojen suojavarusteiden käyttäminen on suositeltavaa. Sopiva suojavarustus vähentää lentelevien roskien aiheuttamia henkilövahinkoja tai tahatonta kosketusta teräketjuun.

5. Moottorisahaa ei saa käyttää puussa, tikkailla,

katosta tai muuten epävakaasti tuettuna. Moottorisahan käyttäminen tällä tavoin voi aiheuttaa vakavan henkilövahingon.

6. Seiso aina tukevasti ja käytä moottoisahaa

vain, kun seisot kiinteällä, tukevalla ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat voivat aiheuttaa moottorisahan tasapainon hallinnan menetyksen.

7. Kun leikkaat jännittynyttä oksaa, varo sen

ponnahtamista takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää ketjusahan pois hallinnasta.

8. Harjoita äärimmäistä huolellisuutta, kun leikkaat

tiheikköjä tai taimia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta.

9. Kanna ketjusahaa etukahvasta sen ollessa

sammutettu ja loitolla muista kehonosista. Kun moottorisahaa kuljetetaan tai varastoidaan, ohjauskiskoon on aina asetettava suojus. Ketjusahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

10. Noudata voiteluun, ketjun kiristämiseen sekä lavan

ja ketjun vaihtamiseen liittyviä ohjeita. Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

11. Leikkaa vain puuta. Älä käytä ketjusahaa

muihin kuin sille suunniteltuihin tarkoituksiin. Esimerkiksi: älä käytä moottorisahaa metallin, muovin, muurauskivien tai muiden kuin puisten rakennusmateriaalien leikkaamiseen. Ketjusahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen.

12. Noudata kaikkia ohjeita poistaessasi jumiutunutta

materiaalia ja kun varastoit tai huollat moottorisahaa. Varmista, että kytkin on pois päältä ja että akku on irrotettu. Moottorisahan odottamaton käynnistyminen jumiutuneen materiaalin poistamisen tai huoltamisen aikana voi aiheuttaa vakavan henkilövahingon. Takapotkun syyt ja sen esto: (Kuva 2) Takapotku on mahdollinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan. Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää. Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää. Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja. Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin. Ketjusahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia. Takapotku on seurausta moottorisahan väärinkäytöstä ja/tai vääristä käyttötavoista tai -ympäristöstä. Se voidaan välttää noudattamalla alla kuvattuja varotoimia: ○ Pidä luja ote ketjusahasta molemmin käsin siten, että kierrät peukalot ja sormet ketjusahan kahvojen ympäri, ja sijoita kehosi ja käsivartesi niin, että ne voivat vastustaa takapotkun voimaa. Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan. Älä anna ketjusahan karata käsistä. ○ Älä kurkottele ja leikkaa olkapään yläpuolelta. Tämä auttaa estämään vahingossa tapahtuvan kärkikosketuksen ja mahdollistaa ketjusahan paremman hallinnan odottamattomissa tilanteissa. ○ Käytä vain valmistajan erittelemiä varaosina saatavia ohjauskiskoja ja teräketjuja. Vääränlaiset vaihto-ohjauskiskot ja -teräketjut voivat aiheuttaa ketjun rikkoutumisen ja/tai takaiskuja. ○ Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun. LISÄTURVALLISUUSVAROITUKSET

1. Työskentele ilman painetta. Lisäksi pidä aina vartalosi

2. Ennen työskentelyn aloittamista käy läpi kaikki

työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.

3. Älä käytä huonolla säällä, kuten voimakkaassa tuulessa,

sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.

4. Kun näkyvyys on huono kuten huonolla säällä tai yöllä,

älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle. Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.

5. Tarkasta terälaippa ja teräketju ennen laitteen

käynnistämistä. ○ Jos terälaipassa tai teräketjussa on halkeamia, tai tuote on naarmuuntunut tai taipunut, älä käytä laitetta. ○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen. 000BookCS3630DB.indb138000BookCS3630DB.indb138 2021/01/1512:33:372021/01/1512:33:37139 Suomi

6. Ennen työskentelyn aloittamista varmista, että kytkin ei

ole päällä, ellei lukitus pois päältä-painiketta paineta. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta HiKOKIn valtuutetusta huoltokeskuksesta.

7. Asenna teräketju oikein käyttöoppaan ohjeiden

mukaisesti. Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.

8. Älä irrota mitään ketjusahan turvalaitteista (ketjujarru,

lukitus pois päältä-painike, ketjusieppo jne.). Lisäksi älä muunna tai sido niitä. Siitä saattaa seurata tapaturma.

9. Seuraavissa tapauksissa käännä laite pois päältä ja

varmista, että teräketju ei liiku enää: ○ Kun sitä ei käytetä tai sitä korjataan. ○ Kun sitä siirretään uuteen työskentelypaikkaan. ○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan. ○ Kun täytetään ketjuöljyä. ○ Kun rungosta puhdistetaan pölyä jne. ○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana. ○ Kun siirrät laitteen pois tai kun menet pois sen lähettyviltä. ○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä. Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.

10. Vain yhden henkilön tulisi työskennellä kerrallaan. Kun

useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa. Erityisesti jos kaataessasi pystyssä olevia puita tai työskennellessäsi rinteessä ennakoit, että puita kaatuu, vierii tai liukuu, varmista, että siitä ei ole vaaraa muille työntekijöille.

11. Pysy yli 15 m:n etäisyydessä muista henkilöistä.

Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä. ○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski. ○ Varaa hälytyspilli jne. ja päätä etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin.

12. Ennen pystyssä olevien puiden kaatamista varmista

seuraava: ○ Päätä turvallinen pakopaikka ennen kaatamista. ○ Poista esteet (esim. oksat, pensaat) etukäteen. ○ Kaadettavan puun tilan (esim. rungon taipuminen, oksien pingoittuminen) ja ympäröivän tilanteen (esim. lähellä olevien puiden tila, esteiden olemassaolo, maaperä, tuuli) perusteellisen arvioinnin pohjalta päätä puun kaatumissuunta ja sen jälkeen suunnittele kaatamistapa. Huolimaton kaataminen saattaa johtaa tapaturmaan.

13. Kun kaadat pystyssä olevia puita, varmista seuraava:

○ Työskentelyn aikana varo suuntaa, johon puut kaatuvat. ○ Kun työskentelet rinteessä varmista, että puu ei vieri. Työskentele aina rinteen yläsivulta käsin. ○ Kun puu alkaa kaatua, sammuta laite, varoita ympäristöä ja vetäydy välittömästi turvalliseen paikkaan. ○ Jos työskentelyn aikana teräketju tai terälaippa jää kiinni puuhun, sammuta laite ja käytä kiilaa.

14. Jos käytön aikana laitteen toimintakyky heikkenee, tai

jos huomaat poikkeavaa ääntä tai tärinää, sammuta laite heti äläkä jatka sen käyttämistä, vaan palauta se HiKOKIn valtuutettuun huoltokeskukseen tarkastusta tai korjausta varten. Jos jatkat käyttöä, saattaa seurata tapaturma.

15. Jos laite putoaa vahingossa tai siihen kohdistuu isku,

tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia. Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.

16. Kun kuljetat laitetta autolla, kiinnitä se niin, että estät sitä

liikkumasta. On onnettomuusvaara.

17. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään.

Siitä saattaa seurata tapaturma.

18. Varmista, että materiaalissa ei ole nauloja tai muita

vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.

19. Välttääksesi terälaipan tarttumisen materiaaliin kun

leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa. Jos terälaippa tarttuu kiinni, voi seurata tapaturma.

20. Jos laitetta on tarkoitus kuljettaa tai säilyttää käytön

jälkeen, irrota teräketju tai kiinnitä teränsuojus. Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.

21. Huolla laitetta riittävästi.

○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen. ○ Noudata käyttöopasta vaihtaessasi teräketjua tai terälaippaa, huoltaessasi runkoa, täyttäessäsi öljyä jne.

22. Pyydä liikettä korjaamaan laite.

○ Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja. ○ Pyydä aina kaikki korjaukset HiKOKI valtuuttamasta huoltokeskuksesta. Laitteen korjaamisesta itse saattaa seurata onnettomuus tai tapaturma.

23. Kun et käytä laitetta, varmista, että se varastoidaan

oikein. Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

24. Jos varoitusmerkintää ei enää näy, se on irronnut tai

muutoin epäselvä, kiinnitä uusi varoitusmerkintä. Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä HiKOKIn valtuuttamaan huoltokeskukseen.

25. Jos työskennellessäsi paikalliset säännöt tai säädökset

koskevat sitä, noudata niitä.

26. Älä käytä laitetta, jos työkalu tai akun liittimet (akun

kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

27. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä. ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle. ○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

28. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä

VAROTOIMET (myydään erikseen)

1. Lataa akku aina 0–40°C:n lämpötilassa. Lataaminen alle

0°C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa. Sopivin latauslämpötila on 20–25°C.

2. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

3. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

4. Älä koskaan pura akkua tai laturia.

5. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen. 000BookCS3630DB.indb139000BookCS3630DB.indb139 2021/01/1512:33:372021/01/1512:33:37140 Suomi

6. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

7. Kuluneen akun käyttö vahingoittaa laturia.

8. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

9. Älä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen. HUOMAUTUS LITIUM-IONI- PARISTOSTA Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1–3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori

pysähtyy. Jos näin käy, lataa paristo välittömästi.

2. Jos työkalu on ylikuormitettu, ketjusaattaa pysähtyä.

Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

3. Jos paristo ylikuumenee liian suuressa kuormituksessa,

pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen. Lisäksi ota huomioon seuraava varoitus ja huomautus. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai

pölyä. ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle. ○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä paristoa terävällä esineellä kuten naulalla, älä

lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

muuttunutta paristoa.

4. Älä käytä paristoa vääränapaisesti.

5. Älä yhdistä paristoa suoraan sähköpistorasioihin tai

auton savukkeensytyttimen pistokkeisiin.

6. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti

7. Jos paristo ei lataudu loppuun saakka, vaikka määritetty

latausaika on kulunut, pysäytä lataaminen välittömästi.

8. Älä altista paristoa korkeille lämpötiloille tai paineille

kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

9. Ota paristo välittömästi pois tulen läheisyydestä, jos

vuotoa tai pahaa hajua on havaittavissa.

10. Älä käytä paristoa paikassa, jossa syntyy voimakasta

11. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy

lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä

hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin

puhtaalla vedellä kuten vesijohtovedellä välittömästi. Tämä voi aiheuttaa ihon ärtymistä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle. VAROITUS Jos sähköä johtava ulkopuolinen esine pääsee litium- ioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita. ○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon. ○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 3) LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

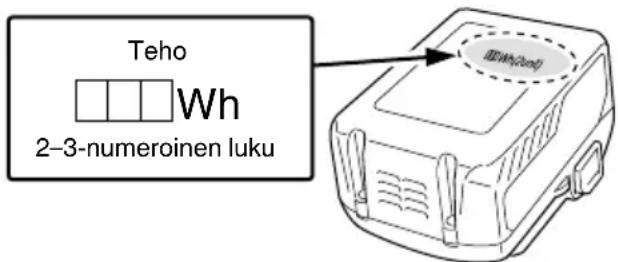

Teho 2–3-numeroinen luku 000BookCS3630DB.indb140000BookCS3630DB.indb140 2021/01/1512:33:372021/01/1512:33:37141 Suomi NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 2–Kuva 41) Paristo Vähennä kireyttä Öljypumpun säädin Ulostyöntyvä syvyydensäätöhampaan pää Salpa Teräketju Ketjujarru Pyöristä Tuuletusaukot Terälaippa Jarrutus Ketjuöljyn syöttöputki Navat Terälaipan kärki Vapauta Ura Akunkansi Vetoratas Akun lataustason merkkivalon kytkin Öljyaukko Paina sisää Terän suunta Akun varaustason merkkivalo Ketjusieppo Vedä Kuva, jossa näkyy terän suunta Hammas Akun liuku-urat Lukitus pois päältä- painike Pultti Takakahva Liitin (tuote) Kytkin Ketjunkiristimen nuppi Etukahva Sumutuslaite Nuppi Korvake Pyöreä viila Liitin (akku) Sivusuojus Vetolenkki 1/5 viilan läpimitasta Liuku-urat Kireyden valitsin Ketjuöljy Syvyysmittarin uraleikkuri Lisää kireyttä Öljyn näyttölasi Litteä viila OMINAISUUDET Malli CS3630DB CS3635DB Jännite 36 V Teräketju Tyyppi: 90PX-045X Jako: 9,5 mm (3/8”) / Säätöhammas: 1,1 mm (0.043”) Tyyppi: 90PX-052X Jako: 9,5 mm (3/8”) / Säätöhammas: 1,1 mm (0.043”) Terälaippa Tyyppi: 124MLEA041 Koko: 300 mm (Maksimileikkauspituus) Tyyppi: 144MLEA041 Koko: 350 mm (Maksimileikkauspituus) Vetoratas Hammasluku: 6 / 9,5 mm (3/8”) Kuormittamaton ketjun nopeus 14,9 m/s (900 m/min) Ketjuöljytankin tilavuus 100 ml Työkalun kanssa käytettävissä oleva akku* (myydään erikseen)

• Työkalun kanssa ei voida käyttää nykyisiä akkuja (esim. sarjoja BSL3660/3620/3626 ja BSL18xx). Työkalun kanssa ei voi käyttää Selkäreppuakkua (BL36200) tai AC/DC-sovitinta (ET36A). ** Paino: Teräketju, lapa, ketjukotelo, öljy, akku eivät sisälly toimitukseen PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 288 luetellut varusteet. Perusvarusteet voivat muuttua ilmoituksetta. SOVELLUKSET ○ Puutavaran/tukkien leikkaus ○ Puutarhapuiden karsiminen ja kaato

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 4 2 Kytkimen käyttö

Varusteiden valitseminen ― 289 *1 Kytkimen toiminta Kun kytkintä käytetään lukitus pois päältä-painiketta painettaessa, teräketju pyörii. (Kuva 16) Ellei lukitus pois päältä-painiketta paineta, kytkintä ei voida käyttää. Sen jälkeen kun kytkintä käytetään, teräketju jatkaa pyörimistä niin kauan kuin kytkintä painetaan. Kun kytkin vapautetaan, jarrua käytetään pysäyttämään teräketjun pyöriminen. 000BookCS3630DB.indb141000BookCS3630DB.indb141 2021/01/1512:33:382021/01/1512:33:38142 Suomi VAROITUS Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma. LATAUS Akku ja akkulaturi eivät sisälly tämän tuotteen toimitukseen. Lataa akut käyttämäsi laturin käsittelyohjeiden mukaisesti. TERÄKETJUN ASENNUS (VAIHTO) VAROITUS ○ Onnettomuuksien estämiseksi käännä laite aina pois päältä ja irrota akku. ○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa “OMINAISUUDET” määriteltyihin tarkoituksiin. ○ Älä käytä Selkäreppuakkua (BL36200) tai AC/DC- sovitinta (ET36A). Niiden johdoilla on taipumus kiertyä käyttäjän ympäri, jolloin syntyy henkilövahingon vaara. HUOMAUTUS Käytä paksuja käsineitä ja varo vahingoittamasta teräketjua. HUOM ○ Kun irrotat teräketjua, poista sahanpuru öljyn syöttöputkesta, öljyaukosta ja terälaipan urasta. Jos sahanpurua kertyy, se saattaa aiheuttaa laitteen menemisen epäkuntoon. ○ Käytä oikean tyyppistä teräketjua, joka vastaa määräyksiä. Jos asennat väärän tyyppisen terälaipan, teräketju saattaa irrota ja aiheuttaa tapaturman.

1. Sivusuojuksen irrotus (Kuva 6)

Käännä nuppia ja irrota sivusuojus.

2. Teräketjun ja terälaipan irrotus (Kuva 7)

Kierrä kiristyskiekkoa suuntaan ”-”, kun haluat lisätä teräketjuun pienen määrän löysää, ja irrota se sitten ketjupyörästä. Irrota yhdessä lavan kanssa nuolen osoittamaan suuntaan.

3. Uuden teräketjun kiinnittäminen vetorattaaseen

(Kuva 8) Kiinnitä teräketju aloittaen lavan kärjestä. Varmista, että teräketju on niin päin, että terä osoittaa ketjupyörän alla olevan kuvan osoittamaan suuntaan. Työnnä pultti ja ketjunkiristimen keskiö lavan reikään pitäen samalla kiinni ketjusta ja lavan kärjestä. Kiinnitä teräketjun pää ketjupyörään ja asenna lapa sahan runkoon.

4. Sivusuojuksen asennus (Kuva 9)

Kiinnitä sivusuojus työntämällä korvake sahan rungossa olevaan rakoon. Varmista, että teräketju ei irtoa lavasta. Kierrä nuppia kerran kiinnittääksesi sen väliaikaisesti. Poista mahdollinen lika sivusuojuksen ympäriltä ennen suojuksen kiinnittämistä takaisin.

5. Teräketjun kiristysasteen säätö (Kuva 10)

○ Nostaessasi terälaipan kärkeä käännä kireyden valitsinta säätääksesi teräketjun kireyden. ○ Kiristä teräketjua kiertämällä säädintä plus-suuntaan (+), löysää kiertämällä miinus-suuntaan (-).

6. Teräketjun kireyden tarkistus (Kuva 11)

Säädä teräketjun kireyttä niin, että teräketjun vetolinkin ja terälaipan väliin jäävä rako on 0,5–1mm, kun nostat teräketjua hieman terälaipan keskikohdan läheltä.

7. Nupin kiinnitys (Kuva 12)

Kun säätö on valmis, nosta terälaippaa ylös ja kiristä nuppi täysin. VAROITUS Teräketjun kireyden säätämisen jälkeen varmista, että nuppi on täysin kiristetty. Jos se on löysä, saattaa seurata tapaturma.

Ennen käyttöä tee seuraavat tarkistukset ja valmistelut. VAROITUS ○ Estääksesi onnettomuudet suorita vaiheet 1–3 varmistaaksesi, että akku on irrotettu rungosta. ○ Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

1. Varmista, että kytkin on pois päältä

○ Jos työnnät akun sisään tietämättä, onko kytkin päällä, laite saattaa yllättäen käynnistyä, mikä saattaa johtaa onnettomuuteen. ○ Jos kytkintä käytetään lukitus pois päältä-painiketta painettaessa, laite menee päälle, ja kun kytkin vapautetaan, laite sammuu.

2. Teräketjun kireyden tarkastus

○ Jos teräketjun kireys on väärä, on vaara, että teräketju- tai laippa voivat vahingoittua tai niissä voi esiintyä toimintahäiriöitä. Katso vaiheita 5–7 “Teräketjun asennus (vaihto)” varmistaaksesi, että oikea kireys on asetettu. ○ Kun teräketju on vielä uusi, se on erityisen venyvä, joten tarkasta sen kireys säännöllisesti ja säädä tarvittaessa. ○ Tarkasta myös, että nuppi on kiristetty tiukasti.

3. Ketjuöljyn tarkastus

○ Tämä laite toimitetaan niin, että sen sisällä ei ole ketjuöljyä. Varmista, että öljysäiliö on täytetty ketjuöljyllä ennen käyttöä. (Kuva 13) ○ Tarkasta öljyn näyttölasi säännöllisin väliajoin työskentelyn aikana ja lisää öljyä tarvittaessa. ○ Jos mukana toimitettu ketjuöljy pääsee loppumaan, käytä HiKOKIn erikseen myytävää ketjuöljyä tai vastaavaa markkinoilta saatavaa ketjuöljyä. ○ Ketjuöljy voitelee automaattisesti. Automaattivoitelun syöttönopeus on tehdasasetuksissa asetettu korkeimpaan mahdolliseen arvoon. Vähennä purkautumisnopeutta kiertämällä öljypumpun öljyn mittalasin oikealla puolella olevaa säädintä myötäpäivään. (Kuva 14) HUOM ○ Öljysäiliön tilavuus on noin 100 ml. Varmista, ettei öljysäiliöstä vuoda öljyä tai tule ylivuotoa, kun lisäät ketjuöljyä. ○ Suosittelemme, että pidät ketjuöljyä varastossa. Jos jatkat työskentelyä ilman ketjuöljyä, teräketju saattaa palaa rikki tai moottori voi joutua epäkuntoon. ○ Noudata varovaisuutta estääksesi pölyä tai muuta vierasta ainesta pääsemästä öljysäiliöön Jos pölyä tai muuta vierasta ainetta pääsee öljysäiliöön, laite saattaa mennä epäkuntoon. ○ Säiliöön jäljelle jäänyt ketjuöljy saattaa vuotaa tämän laitteen rakenteen vuoksi. Vaikka tämä ei merkitse toimintahäiriötä, se saattaa liata varastointipaikan, joten ole varovainen. Varastoitaessa tyhjennä öljy öljysäiliöstä ja pane päärungon alle kappale, joka voi imeä mahdolliset vuodot.

4. Akun asennus (Kuva 4)

Kuten on näytetty Kuva 4, työnnä lujasti, kunne se napsahtaa paikalleen. HUOMAUTUS Kiinnitä akku lujasti. Jos akkua ei ole kiinnitetty lujasti, se voi irrota ja aiheuttaa tapaturman. 000BookCS3630DB.indb142000BookCS3630DB.indb142 2021/01/1512:33:392021/01/1512:33:39143 Suomi

5. Ketjujarrun toiminnan tarkastus (Kuva 15)

VAROITUS ○ Vaikka ketjujarru on hätätilanteessa käytettävä pysäytyslaite, se ei ole täysin luotettava. Käytä varovaisesti, jotta välttyisit takapotkuvaaralta. ○ Ketjujarru on tarkoitettu käytettäväksi hätätilanteissa ja käynnistettäessä. Älä käytä sitä valikoimattomasti. ○ Estääksesi ketjujarrun liikkeen heikkenemisen sahanpurun jne. kertymisen vuoksi puhdista se säännöllisesti. ○ Ketjujarru on tärkeä laitteen osa turvallisen käytön takaamiseksi. Varmista, että se tarkastetaan aina. Jos ketjujarrun toiminnassa ilmenee ongelmia, kysy korjausta valtuutetusta HiKOKI-huoltokeskuksesta. ○ Tuote toimitetaan niin, että ketjujarru on päällä (”ON”) -asennossa. Ketjujarru on vapautettava ennen käyttöä. Ketjujarru on hätätilanteessa käytettävä pysäytyslaite, joka pysäyttää teräketjun, kun laite altistuu takapotkulle jne. riskin vähentämiseksi. (Katso “Takapotkun syyt ja sen esto”.) Paina ketjujarrua ( ) nuolen osoittamaan suuntaan, kun haluat käyttää ketjujarrua ja pysäyttää teräketjun. Vapauta ketjujarru vapauttamalla kytkin ja vetämällä ketjujarrua taaksepäin. HUOMAUTUS Ketjujarru toimii vain, kun virta on kytketty päälle. Tarkista ketjujarrun toiminta paikassa, jonka läheisyydessä ei ole ihmisiä tai esteitä. Paina kytkintä samalla kun painat lukituspainiketta. Heti kun teräketju alkaa pyöriä, työnnä ketjujarrua eteenpäin kohti teräketjua. Jos teräketju pysähtyy, ketjujarru toimii niin kuin on tarkoitus. Vapauta jarru vapauttamalla kytkin ja vetämällä ketjujarrua taaksepäin.

6. Ketjuöljyn syötön tarkastus (Kuvat 16)

○ Kun käännät laitteen päälle, ketjuöljy voitelee teräketjun ja -laipan automaattisesti. ○ Jos öljyä ei näytä tulevan 2 -3 minuuttiin sen jälkeen, kun laite on käynnistynyt, tarkasta, onko sahanpurua kertynyt öljyn syöttöputken ympärille. (Katso “Ketjun öljynsyöttöputken puhdistus”.) (Katso “Ketjuöljyn tarkastus”.)

JÄLJELLÄ OLEVAN VARAUKSEN

MERKKIVALO Akun jäljellä oleva kapasiteetti voidaan tarkistaa painamalla akun jäljellä olevan varauksen ilmaisinkytkintä, joka sytyttää merkkivalon. (Kuva 17, Taulukko 1) Merkkivalo sammuu noin 3 sekuntia sen jälkeen, kun jäljellä olevan varauksen ilmaisinkytkintä on painettu. Jäljellä olevan varauksen merkkivaloon on paras suhtautua ohjeellisesti, sillä esimerkiksi ympäristön lämpötila ja akun tila vaikuttavat asiaan. Jäljellä olevan varauksen merkkivalon tieto voi myös poiketa työkalun tai laturin ilmoittamasta. (Akku ei sisälly toimitukseen, myydään erikseen) Taulukko 1 Merkkivalon tila Akussa jäljellä oleva virta Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50–75%. Palaa; Akun varaus on 25–50%. Palaa; Akun varaus on alle 25%. Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. Lataustilan merkkivalo näyttö vaihtelee ympäristön lämpötilan ja akun ominaisuuksien mukaan, joten tulkitse merkkivaloa viitteellisenä. HUOM ○ Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia. ○ Akun virrankulutuksen säästämiseksi jäljellä olevan latauksen merkkivalo syttyy, kun painat latauksen merkkivalon kytkintä. LEIKKAUSTOIMENPITEET VAROITUS ○ Ennen toimintaa varmista, että ketjujarru toimii. ○ Käytön aikana tartu kahvasta lujasti molemmilla käsillä. ○ Kun leikkaat puutavaraa sen pohjasta, varmista, että teräketju ei iskeydy puutavaraan. Jos laitetta työnnetään taakse, saattaa seurata tapaturma. ○ Työtaukojen aikana tai työskentelyn jälkeen käännä aina laite pois päältä ja irrota akku päärungosta. Tarkkaile aina työskentelypaikkaa ja ympäröivää aluetta, varmista, että siellä ei ole esineitä, jotka voisivat aiheuttaa loukkaantumisia, onnettomuuksia tai laitteen epäkuntoon joutumista, ja jos sellaisia esineitä on havaittavissa, poista ne etukäteen. Erityisesti kun otat asentoa työskentelyä varten, varmista, että alueella ei ole epävakaita kohtia tai esineitä, joihin voisi kaatua. Kun kaadat puita, ota aina tarkasti huomioon suunta, johon puu kaatuu tai vierii, ja päätä turvallinen suojapaikka ja pakoreitti itseäsi varten etukäteen. Varmista, että laite on käännetty pois päältä. Jos akku työnnetään sisään, kun kytkin käytetään tietämättä, laite saattaa käynnistyä odottamattomasti, mikä saattaa johtaa onnettomuuteen. Akun asennus (Kuva 4) Kuten on näytetty Kuva 4, työnnä lujasti, kunne se napsahtaa paikalleen. Kytkimen käyttö Varmista ensin, että teräketju ei ole kosketuksissa puutavaran kanssa. Sitten käytä kytkintä ja aloita leikkaaminen, kun teräketjun nopeus on kasvanut. HUOMAUTUS ○ Kun laite käännetään päälle, varmista, että teräketju ei joudu kosketuksiin materiaalin tai minkään muun kanssa. ○ Käytön aikana noudata varovaisuutta varmistaaksesi, että teräketju ei joudu kosketuksiin minkään muun materiaalin tai esineen kanssa. Erityisesti kun olet lopettanut leikkaamisen, noudata varovaisuutta varmistaaksesi, että se ei kosketa maata. 000BookCS3630DB.indb143000BookCS3630DB.indb143 2021/01/1512:33:392021/01/1512:33:39144 Suomi HUOM Täytä öljysäiliö ajoissa, jotta estäisit öljyn kulumisen loppuun laitteesta.

1. Yleiset leikkaustoimenpiteet

(1) Kytke virta PÄÄLLE samalla pitäen sahaa vähän matkan päässä leikattavasta puusta. Aloita sahaaminen vasta, kun laite on saavuttanut sen täyden nopeuden. (2) Kun leikkaat kapeaa puukappaletta, paina terälaipan perusosaa puuta vasten ja sahaa alaspäin, kuten on näytetty Kuva 18. (3) Kun leikkaat paksua puukappaletta, paina laitteen etuosan hammasta puuta vasten ja leikkaa sitä viputoiminnolla käyttäen hammasta tukipisteenä, kuten on näytetty Kuva 19. (4) Kun leikkaat puuta vaakasuunnassa, käännä laitteen runko oikealle niin, että terälaippa on alla ja pidät etukahvan yläpuolelta kiinni vasemmalla kädelläsi. Pidä terälaippa vaakasuunnassa ja aseta hammas, joka on laitteen rungon etuosassa, puutavaran päälle. Käyttämällä hammasta tukipisteenä leikkaa puuta kääntämällä takakahvaa oikealle. (Kuva 20) (5) Kun leikkaat puuta sen pohjasta, koske terälaipan yläosalla puuhun kevyesti. (Kuva 21) (6) Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta ketjusahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet ketjusahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä. (7) Kun leikkat tukkeja tai puutavaraa, jota ei tueta, tue niitä oikein pitämällä ne liikkumattomina leikkaamisen aikana käyttämällä sahapukkia tai muuta sopivaa tapaa. HUOMAUTUS ○ Kun leikkaat puuta pohjasta, on vaara, että laitteen runko työntyy takaisin kohti käyttäjää, jos ketju iskeytyy voimakkaasti puuhun. ○ Älä leikkaa puun läpi sen pohjasta käsin, koska on vaara, että terälaippa lentää pois hallinnasta, kun leikkaaminen päättyy. ○ Estä aina ketjusahaa koskettamasta maata tai piikkilanka-aitoja.

(1) Oksien leikkaaminen pystyssä olevasta puusta: Paksu oksa tulisi aluksi leikata kohdasta, joka on jonkin matkan päässä puun rungosta. Ensin leikkaa noin kolmasosan verran alapuolelta ja sitten leikkaa oksa poikki yläpuolelta. Lopuksi leikkaa oksan jäljelle jäänyt osa poikki puun rungon läheltäkin. (Kuva 22) HUOMAUTUS ○ Varo aina putoavia oksia. ○ Ole valppaana mahdollista ketjusahan takaisin ponnahtimasrn varalta. (2) Oksien leikkaaminen kaatuneista puista: Ensin leikkaa oksat, jotka eivät kosketa maata, ja sen jälkeen leikkaa ne, jotka koskettavat maata. Kun leikkaat maata koskettavia oksia, ensin leikkaa noin puoleen väliin ylhäältä käsin ja sen jälkeen leikkaa oksa poikki alhaalta. (Kuva 23) HUOMAUTUS ○ Kun leikkaat oksia, jotka koskettavat maata, varo, ettei terälaippa jää kiinni paineen vaikutuksesta. ○ Viimeisen leikkausvaiheen aikana varo yhtäkkiä vieriviä tukkeja.

Kun leikkaat tukkia, joka on sijoitettu, kuten on näytetty Kuva 24, leikkaa ensin noin yhden kolmasosan verran alapuolelta ja sen jälkeen katkaise kokonaan yläpuolelta. Kun leikkaat tukkia, joka on ontto, kuten on näytetty Kuva 25, leikkaa ensin kahden kolmasosan verran yläpuolelta ja sen jälkeen leikkaa ylöspäin alapuolelta. HUOMAUTUS ○ Varmista, että terälaippa ei jää kiinni tukkiin paineen vaikutuksesta. ○ Kun työskentelet kaltevalla maalla, varmista, että seisot tukin ylärinteen puoleisella puolella. Jos seisot alarinteen puoleisella puolella, katkaistu tukki saattaa vieriä sinua kohti.

4. Vaakatasossa olevan pölkyn katkaiseminen

Varmista, että pölkky on vakaa. Työnnä piikki pölkkyä vasten. Käytä piikkiä tukipisteenä, jonka avulla katkaisua voidaan helpottaa nostamalla kahvaa. (Kuva 26)

5. Molemmista päistä tuetun pölkyn katkaiseminen

Sahaa ensin ylhäältä noin kolmannessyvyyteen ja katkaise sitten loppuun sahaamalla alapuolelta. Lapa voi juuttua kiinni sahan rakoon, jos pölkky yritetään katkaista kerralla sahaamalla ylhäältä alas. (Kuva 27)

(1) Alaviilto ( kuten on näytetty Kuva 28): Tee alaviilto siihen suuntaan, johon haluat puun kaatuvan. Alaviillon tulisi olla 1/3 puun läpimitasta. Älä koskaan kaada puita ilman oikeaa alaviiltoa. (2) Takaviilto ( kuten on näytetty Kuva 28): Tee takaviilto noin 5 cm yläpuolelle ja yhdensuuntaisesti vaakatasossa olevaan alaviiltoon nähden. Jos ketju jää kiinni leikkuun aikana, pysäytä saha ja käytä kiiloja sen irrottamiseksi. Älä leikkaa puun läpi. HUOMAUTUS ○ Puita ei tulisi kaataa tavalla, joka vaarantaa henkilöiden turvallisuuden, iskeytyy sähkö-, kaasu-, jne. linjoihin tai aiheuttaa omaisuusvahinkoja. ○ Varmista, että seisot rinteen yläosassa, kun on todennäköistä, että puu vierii tai liukuu rinnettä alas, kun se kaadetaan. Leikkaustöiden varotoimenpide Suuren mittakaavan toiminnat tai keskeytymätön työskentely Tässä työkalussa on ylikuumentumisen suojapiiri, joka suojaa ladattavaa akkua säätäviä elektronisia osia. Jatkuvan tai suuren kuormituksen yhteydessä, kun työkaluun kohdistuu painetta, työkalun lämpötila nousee, mikä voi lopulta laukaista ylikuumenemissuojapiirin, joka sammuttaa työkalun. Jos näin tapahtuu, anna työkalun jäähtyä jonkin aikaa. Jos lämpötila putoaa, on mahdollista käyttää työkalua uudelleen. Kun ladattava akku täytyy vaihtaa jatkuvan toiminnan aikana, anna työkalun levätä noin 15 minuuttia. Ketjusahan tarttumis/työntämisvoima Tartu ketjusahaan aina lujasti. Lisäksi älä pakota ketjusahaa enempää kuin välttämätöntä. Leikkauksen aikana moottoisahaan kohdistettu lisävoima ei lisää leikkausnopeutta. Tämä rasittaa moottoria, huonontaa suorituskykyä ja vahingoittaa tai aiheuttaa moottorin tai terälaipan toimintahäiriöitä. Käytä laitetta ketjusahan nopeusalueen sisällä. Erityisesti kun ketjusaha pysähtyy (jää kiinni) liiallisen voiman vaikutuksesta, se saattaa aiheuttaa tapaturman tai laitteen menemisen epäkuntoon. Ketjusieppo ○ Ketjusieppo on moottoriosassa juuri ketjun alapuolella. Se estää katkennutta ketjua osumasta käyttäjään. ○ Jos teräketju kuluu, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”. 000BookCS3630DB.indb144000BookCS3630DB.indb144 2021/01/1512:33:402021/01/1512:33:40145 Suomi

KETJUTERÄN TEROITTAMINEN

VAROITUS Onnettomuuksien estämiseksi käännä kytkin aina pois päältä ja irrota akku päärungosta. HUOMAUTUS Teroita teräketju ja säädä syvyystulkki lavan keskiasentoon niin, että teräketju on kiinni sahan rungossa. HUOM Teroita teräketju ja säädä syvyydensäätöhammas terälaipan keskikohtaan, kun teräketju on kiinnitetty päärunkoon. Kun teräketjujen terävyys heikkenee, moottori ja rungon osat rasittuvat ja tehokkuus laskee. Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä huolto on välttämätöntä, jotta teräketju pysyisi terävänä.

1. Terän teroittaminen

Käytä halkaisijaltaan 4 mm:n pyöröviilaa. Pyöreää viilaa on pidettävä ketjun terää vasten siten, että viidennes viilan halkaisijasta nousee ylös terän yläreunasta kuvan 29 mukaisesti. Teroita terät pitämällä pyöreää viilaa 30°:n kulmassa suhteessa lapaan kuvan 30 mukaisesti. Viilaa teriä työntämällä pyöreää viilaa kevyesti kahvan suuntaan. Varmista, että pyöreä viila ei kosketa teräketjua vedettäessä viilaa takaisin. Varmista, että kaikki sahanterät on viilattu samaan kulmaan. Muussa tapauksessa työkalun katkaisuteho kärsii. Terien sopiva teroituskulma on esitetty kuvassa 31. (Pyöreä viila myydää n erikseen.)

2. Syvyystulkin säätö

VAROITUS ○ Puskurin kiinnityshihnaa ja puskurin lenkin yläosaa ei saa hioa, eikä mainittuja osien muotoa saa muuttaa. ○ Syvyystulkkien säädön on oltava yhdenmukainen ennalta ilmoitettujen mittojen ja muotojen kanssa. Muussa tapauksessa takapotkun ja henkilövahingon vaara voi kasvaa. Puskurin kiristyshihna Puskurin voimansiirtonivel Syvyystulkit on kohdistettava samalla tavalla, koska niiden avulla syvyyttä säädetään asennossa, jossa leikkuri osuu puuhun. Teräketjua teroitettaessa on muistettava tarkistaa syvyystulkki kahden tai kolmen teroituskerran jälkeen. (Kuva 32) Aseta syvyystulkin uraleikkuri teräketjuun, jätä mittari urassa näkyviin ja viistä pois osa syvyystulkin uraleikkurista litteällä viilalla. (Kuva 33) (Syvyystulkin uraleikkuri ja litteä viila myydään erikseen.) Syvyystulkin viisteen viilaamisen jälkeen pyöristä syvyystulkin etupuoli alkuperäiseen muotoon. (Kuva 34) Teräketjun teroittamisen jälkeen aseta se ketjuöljyyn pestäksesi pois viilausjätökset. Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka kuluvat nopeasti käytössä. Syvyysmittarin uraleikkuria voidaan käyttää myös teroitettaessa pyöreällä viilalla. (Kuva 35)

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun varastoit laitetta. VAROITUS Huollon ja tarkistuksen aikana sammuta aina laite ja irrota akku päärungosta. Lisäksi irrota laturin virtapistoke pistorasiasta. HUOMAUTUS Käytä käsineitä, kun käsittelet teräketjua.

1. Teräketjujen tarkastus

○ Tarkasta teräketju ajoittain. Jos havaitset poikkeavaa, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”. ○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty oikein. ○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi, ja teroita se katsomalla ohjeita osiosta “Ketjuterän teroittaminen”. ○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti öljyllä ruosteen estämiseksi. HUOM Sivusuojusta, ketjupyörää, ketjuöljyletkua ja terälevyä puhdistettaessa katso ohje kohdasta ”Teräketjun asentaminen (vaihtaminen)” ja irrota teräketju.

2. Sivusuojuksen ja ketjupyörän puhdistaminen

(Kuva 36) Puhdista ja poista osien sisään jääneet lastut tai pöly.

3. Ketjun öljynsyöttöputken puhdistus (Kuva 37)

Ennen ketjun öljynsyöttöputken puhdistamista irrota sivusuojus ja terälaippa.

4. Terälaipan puhdistus (Kuva 38)

Kun sahanpurua tai vastaavaa on tukkeutunut terälaipan tai öljynsyöttöputken uraan, öljyä ei voida syöttää, mikä saattaa aiheuttaa laitteen epäkuntoon menemisen. Irrota terälaippa ja puhdista tukkeutunut sahanpuru urasta käytön jälkeen ja vaihtaessasi teräketjua. (Katso “Teräketjun asennus (vaihto)”.)

5. Ketjujarrun puhdistaminen (kuva 39)

Poista kaikki lastut sahan rungon raosta harjalla.

6. Ketjusiepon tarkastaminen (Kuva 40)

Ketjusieppo on suunniteltu suojaamaan käyttäjää teräketjulta, jos ketju löystyy tai irtoaa. Ketjusieppo on yhdysrakenteinen sivusuojuksen kanssa. Varmista, että ketjusieppo ei ole vaurioitunut.

7. Kiinnitysruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

Mootorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

9. Akun asennuslokeron ja akun puhdistus (Kuva 41)

Poista lastut tai pöly ja pidä saha puhtaana käyttämällä harjaa tai paineilmaa. HUOM ○ Käytön aikana kertyvät lastut ja pöly voivat saada akuston irtoamaan tai aiheuttaa muita onnettomuuksia. Hiomalastujen ja pölyn kertyminen voi aiheuttaa myös toimintahäiriöitä mukaan lukien akun ja napojen virheellinen kosketus. ○ Varmista puhdistamisen jälkeen, että akusto voidaan helposti irrottaa ja kiinnittää takaisin työkalun runkoon.

10. Ulkopinnan puhdistus

Kun ketjusaha on tahraantunut, pyyhi se pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Älä käytä kloriittisia liuottimia, bensiiniä tai tinneriä, sillä ne sulattavat muovia. 000BookCS3630DB.indb145000BookCS3630DB.indb145 2021/01/1512:33:402021/01/1512:33:40146 Suomi

○ Puhdista kaikki osat huolellisesti. Käsittele metalliosat ohuella kerroksella korroosionestoainetta. ○ Muista korjata vaurioituneet alueet ennen varastointia. ○ Kun varastoit laitetta, puhdista ja huolla jokainen osa ja kiinnitä ketjukotelo terälaippaan. ○ Säilytä ketjusahaa lasten ulottumattomissa paikassa, jonka lämpötila ei ylitä 40°C. HUOM Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Saavutetut mitta-arvot määritettiin EN62841-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan. CS3630DB Mitattu A-painotteinen ääniteho: 107 dB (A) Mitattu A-painotteinen äänipainearvo: 87 dB (A) Epävarmuus K: 3 dB (A) CS3635DB Mitattu A-painotteinen ääniteho: 105 dB (A) Mitattu A-painotteinen äänipainearvo: 85 dB (A) Epävarmuus K: 3 dB (A) Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841 mukaan määritettyinä. CS3630DB

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi). HUOM Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta. 000BookCS3630DB.indb146000BookCS3630DB.indb146 2021/01/1512:33:402021/01/1512:33:40147 Suomi ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus Moottorin ääni kuuluu, mutta teräketju... ○ ei liiku ○ ei liiku vapaasti Ketjujarru saattaa olla aktivoitunut. Vapauta vetämällä ketjujarrun vipua itseesi päin. Teräketjua on kiristetty liikaa. Tarkasta teräketjun kireys ja jos se on liian kireä, löysää kiristystä. Teräketju nousee ylös vetopyörältä. Tarkista, että teräketju on kunnolla kiinni ketjupyörässä. Sivukotelon sisällä...

• sahanpurua on jäänyt kiinni

• vierasta ainetta on jäänyt kiinni Puhdista sivusuojus. Sivusuojuksen sisäpuolella…

• sahanpurua on jäänyt kiinni

• öljyä ei kulje Puhdista terälaipan ura ja öljyaukko. Varmista, että öljysäiliössä on öljyä, ja lisää tarvittaessa. Huono terävyys Teräketju...

• on kulunut tai terä on rikki

• on ruostunut Teroita teräketju. Jos kuluminen tai rikkoutuminen on vakavaa, vaihda uuteen teräketjuun. Teräketjun suunta on väärä, Kiinnitä se uudelleen varmistaen, että suunta on oikea. Teräketju on löysä. Tarkasta teräketjun kireys ja kiristä, jos se on löysä. Ketjuöljy ○ juoksee hitaasti ○ ei tule ulos (loppuu) Ketjuöljyä ei ole säiliössä. Lisää ketjuöljyä. Ketjuöljynsyöttöputki on tukkeutunut. Puhdista ketjuöljynsyöttöputki. Akku ei mene paikalleen Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua. Asenna monijännitetyyppinen akku. 000BookCS3630DB.indb147000BookCS3630DB.indb147 2021/01/1512:33:402021/01/1512:33:40148

No. de modèle No de série Date dʼachat Nom et adresse du client Nom et adresse du revendeur (Cachet portant le nom et lʼadresse du revendeur) TAKUUTODISTUS Malli nro Sarja nro Ostopäivämäärä Asiakkaan nimi ja osoite Myyjän nimi ja osoite (Leimaa myyjän nimi ja osoite)
