BRUGSANVISNING CS3630DB HiKOKI

• är rostig Slipa sågkedjan. Om den är väldigt sliten eller trasig, byt ut den mot en ny. Sågkedjans riktning är omvänd. Sätt på den igen och kontrollera riktningen. Spänningen på sågkedjan är lös. Kontrollera sågkedjans spänning och dra år om den är lös. Kedjeolja ○ fl yter långsamt ○ inte kommer ut (skär ihop) Kedjeolja saknas i tanken. Fyll på med kedjeolja. Kedjeoljepipen är tilltäppt. Rengör kedjeoljepipen. Batteriet kan inte installeras Att försöka installera ett annat batteri än det som anges för verktyget. Vänligen installera ett multivoltsbatteri. 000BookCS3630DB.indb111000BookCS3630DB.indb111 2021/01/1512:33:292021/01/1512:33:29112 Dansk (Oversættelse af de originale instruktioner) SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. CS3630DB / CS3635DB: Batteridrevet kædesav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Brug ikke elektrisk værktøj i regnvejr eller fugtigt vejr, og efterlad det ikke udendørs, når det regner. Kun for EU-lande Elværktøj må ikke bortskaff es som almindeligt aff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Læs, forstå og følg alle advarsler og instruktioner i denne manual og på enheden. Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed. Pas på tilbageslag i kædesaven, og undgå kontakt med bjælkens spids. Enhåndsbetjening er ikke tilladt. Anvend altid kædesaven med to hænder. Kædeoliepåfyldning Justering af leveringshastighed for kædeolie Kontakt for batteriniveauindikator Kobl batteriet fra HVAD ER HVAD? (Fig. 1) A: Kontakt: Anordning, der aktiveres med fi ngeren. B: Sikringsknap: Knap, som forhindrer utilsigtet betjening af udløseren. C: Kædebremse: Anordning, der bruges til at stoppe eller låse savkæden. D: Barkstød: Anordning, der ved kontakt med et træ eller en kævle fungerer som et omdrejningspunkt. E: Olietankdæksel: Dæksel til lukning af olietanken. F: Olieglas: Vindue til kontrol af oliemængden. G: Forreste håndtag: Støttehåndtag anbragt på eller mod maskinhusets front. H: Batteri (sælges separat): Strømkilde til drift af enheden. I: Bagerste håndtag: Støttehåndtag placeret bag på hovedkabinettet J: Stramningsknap: Anordning til justering af savkædens stramning K: Greb: Greb til afsikring af sidedæksel. L: Savkæde: Kæde der fungerer som et skæreværktøj. M: Styresværd: Den del der understøtter og styrer savkæden. N: Sidedæksel: Beskyttelsesdæksel til sværdets savkæde, kobling og kædehjul når kædesaven er i brug. O: Oliefl aske: Beholder til olie P: Kædebeskyttelse: Beskyttelse til afdækning af sværd og savkæde, når enheden ikke er i brug. ADVARSEL Denne kædesav (CS3630DB / CS3635DB) er specielt designet til træpleje og -indgreb. Denne sav må kun bruges af personer, der er uddannet i træpleje og -indgreb. Overhold al litteratur, procedurer og anbefalinger fra de respektive professionelle organi- sationer. Hvis man ikke gør det, er der stor risiko for uheld. Vi anbefaler altid at bruge en hævet platform for savning i træer. Rappelling-teknikker er særdeles farlige og kræver speciel uddannelse. Operatøren skal være uddannet i og fortrolig med brugen af sikkerhedsudstyr samt arbejds- og klatreteknikker. Brug altid det fastspændende udstyr for både operatør og sav. GENERELLE SIKKERHEDSADVARSLER FOR

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød. 000BookCS3630DB.indb112000BookCS3630DB.indb112 2021/01/1512:33:292021/01/1512:33:29113 Dansk

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. 000BookCS3630DB.indb113000BookCS3630DB.indb113 2021/01/1512:33:302021/01/1512:33:30114 Dansk g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSADVARSLER FOR KÆDESAV

1. Hold alle kropsdele væk fra kædesaven, når

kædesaven kører. Inden du starter kædesaven, skal du sikre dig, at kædesaven ikke er i kontakt med noget. Et øjebliks uopmærksomhed under arbejde med kædesave kan medføre, at tøj eller kropdele vikles ind i kædesaven.

2. Hold altid kædesaven fast med højre hånd på det

bagerste håndtag og venstre hånd på det forreste håndtag. Holdes saven med omvendt håndstilling, forøges risikoen for personskader og bør aldrig gøres.

3. Hold fast i kædesaven ved kun at holde ved de

isolerede gribefl ader, idet savkæden kan komme i kontakt med skjult ledningsføring. Savkæder, der kommer i kontakt med en ”strømførende” ledning, kan gøre synlige metaldele på kædesaven ”strømførende” og kan give operatøren elektrisk stød.

4. Bær øjenværn. Det anbefales endvidere at anvende

beskyttelsesudstyr til ører, hoved, hænder, ben og fødder. Passende beskyttelsesudstyr reducerer tilskadekomst forårsaget af fl yvende rester eller utilsigtet kontakt med savkæden.

5. Anvend ikke kædesaven i træer, på en stige,

mens du står oppe på et tag eller på en ustabil støtteanordning. Brug af en motorsav på denne måde kan medføre alvorlige personskader.

6. Sørg altid for at have et ordentligt fodfæste og

anvend kun kædesaven, når du står på en fast, sikker og plan overfl ade. Glatte eller ustabile overfl ader kan medføre tab af afbalanceret styring af kædesaven.

7. Når du saver i en gren, som er spændt, skal du

passe på, den ikke springer tilbage. Når spændingen i træfi brene frigøres, rammer den opspændte gren muligvis operatøren og/eller skubber kædesaven ud af kontrol.

8. Vær ekstremt forsigtig når du saver i buske og unge

træer. Det tynde materiale kan muligvis sætte sig fast i savkæden og blive slynget ind mod dig eller trække dig ud af balance.

9. Bær kædesaven i det forreste håndtag med

kædesaven slukket og væk fra kroppen. Ved transport eller opbevaring af kædesaven skal du altid montere dækslet til styrebjælken. Korrekt håndtering af kædesaven vil mindske sandsynligheden for utilsigtet kontakt med den kørende savkæde.

10. Følg instruktionerne for smøring, kædespænding

og udskiftning af savbjælke og kæde. En forkert strammet eller smurt kæde kan enten knække eller forøge risikoen for tilbageslag.

11. Sav kun i træ. Brug ikke kædesaven til andet end

de tilsigtede formål. For eksempel: Brug ikke kædesaven til at skære i metal, plastik, murværk eller byggematerialer, der ikke er af træ. Der kan opstå farlige situationer, hvis kædesaven bruges til andre formål end de tilsigtede.

12. Følg alle instruktioner, når du fjerner fastsiddende

materiale, opbevarer eller udfører service på kædesaven. Sørg for, at kontakten er slukket, og at batteripakken er fjernet. Uventet aktivering af kædesaven under fjernelse af fastsiddende materiale eller udførelse af service kan medføre alvorlig tilskadekomst. Årsager til og operatørforhindring af tilbageslag: (Fig. 2) Tilbageslag kan forekomme, når næsen eller spidsen af sværdet rører ved et objekt, eller når træet lukker sig sammen og klemmer savkæden i snittet. Kontakt med spidsen kan i nogle tilfælde forårsage en pludselig modsatrettet reaktion, der kaster sværdet op og tilbage mod operatøren. Hvis savkæden kommer i klemme langs med toppen af sværdet, kan det skubbe sværdet hurtigt tilbage mod operatøren. Ved hver af disse reaktioner kan du miste kontrollen over saven, og det kan medføre alvorlige personskader. Sæt ikke kun din lid til de sikkerforanstaltninger, der er indbygget i din sav. Du bør som bruger af en kædesav tage de nødvendige forholdsregler, så savearbejdet holdes fri for ulykker og personskader. Tilbageslag er resultatet af misbrug af kædesaven og/ eller forkerte driftsprocedurer eller -forhold og kan undgås ved at træff e passende forholdsregler som angivet nedenfor: ○ Bevar et fast greb med tommelfi ngrene og fi ngrene lukket rundt om kædesavens håndtag, med begge hænder på saven og din krop og arm i en stilling, som gør det muligt at modstå tilbageslagskræfter. Tilbageslagskræfter kan kontrolleres af operatøren, hvis der tages de fornødne forholdsregler. Slip ikke grebet på kædesaven. ○ Stræk dig ikke for langt ud og ikke over skulderhøjde. Dette er med til at forhindre utilsigtet kontakt med spidsen og muliggør bedre kontrol over kædesaven i uventede situationer. ○ Anvend kun de styrebjælker og savkæder, der er angivet af producenten. Hvis der anvendes forkerte styrebjælker og savkæder ved udskiftning, kan det medføre kædebrud og/eller tilbageslag. ○ Følg producentens instruktioner vedrørende slibning og vedligeholdelse af savkæden. Reduktion af dybdemålerhøjden kan medføre forøget tilbageslag. YDERLIGERE SIKKERHEDSADVARSLER

1. Arbejd uden tryk. Hold desuden altid kroppen varm.

2. Inden der udføres arbejde, skal de involverede

arbejdsprocedurer omhyggeligt gennemgås, så der ikke sker ulykker, for ellers kan eventuelt der opstå personskader.

3. Du skal ikke bruge den, hvis vejret er dårligt, som f.eks.

stærk vind, regn, sne, tåge eller i områder udsat for stenskred eller laviner. I dårligt vejr kan vurderingsevnen muligvis svækkes, og vibrationen kan resultere i en alvorlig ulykke. 000BookCS3630DB.indb114000BookCS3630DB.indb114 2021/01/1512:33:302021/01/1512:33:30115 Dansk

4. Når sigtbarheden er ringe, som f.eks. i dårligt vejr eller

om aftenen, skal du ikke anvende enheden. Du skal endvidere ikke anvende den i regnvejr eller på steder udsat for regn. Usikkert fodfæste eller tab af balancen kan resultere i en ulykke.

5. Kontroller sværdet og savkæden inden start af enheden.

○ Hvis sværdet eller savkæden er revnet, eller produktet er ridset eller bøjet, skal du ikke anvende enheden. ○ Kontroller om sværdet og savkæden er monteret ordentligt. Hvis sværdet eller savkæden er i stykker eller løst, kan det muligvis resultere i en ulykke.

6. Inden du påbegynder arbejde, skal du kontrollere, at

kontakten ikke aktiveres medmindre, der er trykket på sikringsknappen. Hvis enheden ikke fungerer ordentligt, skal du straks ophøre anvendelsen og bede om at få den repareret hos et HiKOKI-godkendt servicecenter.

7. Monter savkæden korrekt i overensstemmelse med

brugsanvisningen. Hvis den ikke monteres korrekt, falder savkæden af sværdet, og det kan muligvis medføre personskader.

8. Fjern aldrig nogen af sikkerhedsanordningerne

på kædesaven (kædebremse, sikringsknappen, kædefangeren osv.). De må endvidere ikke ændres eller sættes ud af spil. Der kan opstå personskader.

9. I de følgende tilfælde skal enheden slukkes, og det skal

sikres, at savkæden ikke længere bevæger sig: ○ Når den ikke er i brug, eller når den repareres. ○ Når du skifter til et nyt arbejdssted. ○ Ved eftersyn, justering eller udskiftning af savkæde, sværd, kædebeskyttelse eller andre dele. ○ Ved påfyldning af kædeolie. ○ Ved fjernelse af støv osv. fra værktøjshuset. ○ Når du fjerner genstande, aff ald eller savsmuld opstået pga. arbejdet fra arbejdsområdet. ○ Når du tager enheden af, eller når du går væk fra enheden. ○ Eller hvis du på anden måde fornemmer fare, eller forventer noget er risikabelt. Hvis savkæden stadig bevæger sig, kan der eventuelt opstå en ulykke.

10. Arbejde bør generelt udføres alene. Når der er fl ere

personer involveret, skal det sikres, at der er rigelig plads mellem dem. I særdeleshed ved fældning af træer eller arbejder på skråninger, skal du, hvis du forventer at træer vælter, ruller eller glider, sikre, at de ikke er til fare for nogen andre arbejdere.

11. Hold en afstand på mere 15 m fra andre personer.

Når du endvidere arbejder med fl ere personer, skal der være mindst 15 m imellem. ○ Der er risiko for sammenstød med spredninger og andre ulykker. ○ Aftal en fl øjteadvarsel osv., og bestem den passende kontaktmetode med andre arbejdere på forhånd.

12. Inden du fælder træer, skal du sikre følgende:

○ Bestem et sikkert evakueringssted inden fældningen. ○ Fjern på forhånd ting som er i vejen (f.eks. grene, buske). ○ Baseret på en omfattende evaluering af tilstanden af det træ, som skal fældes (f.eks. bøjning af træstamme, spænding i grenene) og den omgivende situation (f.eks. tilstanden af de tilstødende træer, tilstedeværelse af forhindringer, terræn, vind), skal du bestemme den retning, som det stående træ vil falde og derefter planlægge fældningen. Uovervejet fældning kan medføre personskader.

13. Når du fælder træer, skal du sikre følgende:

○ Vær meget forsigtig med hvad vej træerne falder under arbejdet. ○ Når du arbejder på en skråning, skal du sikre dig, at træet ikke ruller, og altid arbejde fra den højtliggende side af terrænet. ○ Når træet begynder at falde, skal du slukke for enheden, advare omgivelserne, og straks trække dig tilbage til et sikkert sted. ○ Hvis savkæden eller sværdet sætter sig fast i et træ under arbejdet, skal du slukke for maskinen og bruge en kile.

14. Hvis enhedens ydelse forringes under brug, eller du

bemærker unormale lyde eller vibrationer, skal du straks slukke for den og ophøre brugen, og derefter opsøge et HiKOKI-godkendt servicecenter for at få den efterset eller repareret. Hvis du fortsætter brugen, kan der opstå personskader.

15. Hvis enheden tabes eller udsættes for stød ved et uheld,

skal den omhyggeligt efterses for skader eller revner, og det skal sikres, at der ikke er nogen deformeringer. Hvis enheden er beskadiget, revnet eller deformeret, kan der opstå personskader.

16. Når enheden transporteres i bil, skal den fastgøres, så

den ikke fl ytter sig. Der er risiko for uheld.

17. Tænd ikke for enheden, mens kædebeskyttelsen er

monteret. Der kan opstå personskader.

18. Sikr dig, at der ikke er nogen søm eller andre

fremmedlegemer i materialet. Hvis savkæden rammer ind i sømmet osv., kan der opstå personskader.

19. For at undgå at sværdet sætter sig fast i materialet ved

kløvning af yderkanten, eller når vægten af materialet trykker på enheden under savning, skal du installere en understøttende platform. Hvis sværdet sætter sig fast, kan der muligvis opstå personskader.

20. Hvis enheden skal transporteres eller opbevares efter

brug, skal du enten fjerne savkæden eller montere kædehuset. Hvis savkæden kommer i kontakt med kroppen, kan der opstå personskader.

21. Vedligehold enheden ordentligt.

○ For at sikre at der kan arbejdes sikkert og eff ektivt, skal savkæden vedligeholdes for at sikre, at den yder en optimal saveydelse. ○ Følg brugsanvisningen ved udskiftning af savkæden eller sværdet, samt ved vedligeholdelse af værktøjshuset, påfyldning af olie osv.

22. Bed forretningen om at reparere enheden.

○ Du skal ikke modifi cere dette produkt, da det allerede er i overensstemmelse med de gældende sikkerhedsstandarder. ○ Kontakt altid et HiKOKI-godkendt servicecenter angående alle reparationer. Det kan medføre et uheld eller personskade, hvis du forsøger at reparere enheden selv.

23. Når du ikke anvender enheden, skal du sørge for, at den

opbevares ordentligt. Tøm kædeolien af og opbevar enheden på et tørt sted uden for børns rækkevidde eller på et afl åst sted.

24. Hvis advarselsmærkaten ikke længere er synlig, falder

af eller på anden måde er utydelig, skal du sætte en ny advarselsmærkat på. Kontakt et HiKOKI-godkendt servicecenter angående advarselsmærkaten.

25. Når du arbejder, skal du samtidigt overholde eventuelle

gældende lokale regler eller bestemmelser.

26. Anvend ikke produktet, hvis værktøjet eller batteriets

terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

27. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. 000BookCS3630DB.indb115000BookCS3630DB.indb115 2021/01/1512:33:302021/01/1512:33:30116 Dansk ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

28. Anvend altid værktøjet og batteriet ved temperaturer på

Temperaturer på under 0°C resulterer i overopladning, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest egnede temperatur for opladning ligger på 20°C–25°C.

2. Anvend ikke opladeren kontinuerligt.

Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.

3. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

4. Skil aldrig det genopladelige batteri eller opladeren ad.

5. Kortslut aldrig det genopladelige batteri.

Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

6. Bortskaf ikke batteriet ved at kaste det på et bål.

Hvis batteriet brændes, kan det eksplodere.

7. Anvendelse af et afl adet batteri beskadiger opladeren.

8. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

9. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren. BEMÆRK FØLGENDE VED BRUG AF LITHIUM-ION BATTERIET For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, kan det være at motoren

stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, vil

batteriet muligvis stoppe med at levere strøm. I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for at spåner og støv ikke lægger sig på batteriet. ○ Sørg for at spåner og støv, der lægger sig el-værktøjet under arbejdet, ikke samler sig på batteriet. ○ Undlad at opbevare et batteri, der ikke anvendes, på et sted hvor det udsættes for spåner og støv. ○ Inden du lægger et batteri væk, skal du fjerne eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.

en cigartænder i en bil.

7. Hvis batteriet ikke oplades helt, selv efter den angivne

opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkelig væk fra åben ild hvis der opdages

en lækage eller ildelugtende lugt.

10. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

11. Hvis der opstår batterilækage, ildelugtende lugt, udvikles

varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det.

12. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ildelugtende lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, når du opbevarer batteriet. ○ Læg ikke elektrisk ledende afskårne dele, søm, ståltråd, kobbertråd eller anden tråd i opbevaringskassen. ○ Du skal enten montere batteriet på el-værktøjet, eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning. (Se Fig. 3) 000BookCS3630DB.indb116000BookCS3630DB.indb116 2021/01/1512:33:302021/01/1512:33:30117 Dansk

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

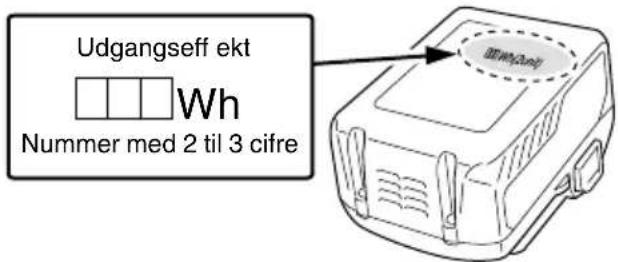

Udgangseff ekt Nummer med 2 til 3 cifre BESKRIVELSE AF NUMMEREREDE PUNKTER (Fig. 2–Fig. 41) Batteri Formindsk stramningen Oliepumperegulator Fremspringende dybdemålerhoved Smæklås Savkæde Kædebremse Afrund Ventilationsåbninger Sværd Aktuator Kædeolietud Terminaler Sværdspids Frigør Rille Batteridæksel Kædehjul Kontakt for batteriniveauindikator Oliehul Læg i Knivretning Indikatorlampe for batteriniveau Kædefanger Træk ud Illustration, der viser klingens retning Barkstøtte Batteriets glideriller Sikringsknap Bolt Bagerste håndtag Terminal (produkt) Kontakt Kædestrammerknast Forreste håndtag Luftpistol Greb Tap Rundfi l Terminal (batteri) Sidedæksel Drivled 1/5 diameter af fi l Glideriller Stramningsknap Kædeolie Dybdemålersammenføjning Forøg stramningen Olieglas Fladfi l SPECIFIKATIONER Model CS3630DB CS3635DB Spænding 36 V Savkæde Type: 90PX-045X Tanddeling: 9,5 mm (3/8”) / Måler: 1,1 mm (0,043") Type: 90PX-052X Tanddeling: 9,5 mm (3/8”) / Måler: 1,1 mm (0,043") Sværd Type: 124MLEA041 Størrelse: 300 mm (Maks. savelængde) Type: 144MLEA041 Størrelse: 350 mm (Maks. savelængde) Kædehjul Antal tænder: 6 / 9,5 mm (3/8”) Hastighed uden kædebelastning 14,9 m/s (900 m/min) Kædeolietankens kapacitet 100 ml Batteri til rådighed til dette værktøj* (sælges separat)

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx-serien, osv.) kan ikke bruges sammen med dette værktøj. Batteri-rygsæk (BL36200) og lysnet-/jævnstrømsadapter (ET36A) kan ikke anvendes sammen med dette værktøj. ** Vægt: Savkæde, styrebjælke, kædehus, olie og batteri medfølger ikke 000BookCS3630DB.indb117000BookCS3630DB.indb117 2021/01/1512:33:302021/01/1512:33:30118 Dansk

2. Afmontering af savkæden og sværdet (Fig. 7)

Drej spændingshjulet i retningen ”-” for at frembringe en smule løshed i savkæden, og afmontér den derefter fra kædehjulet. Afmonteres sammen med styrebjælken i den retning, pilen indikerer.

3. Indsætning af den nye savkæde i kædehjulet

(Fig. 8) Montér savkæden fra spidsen af styrebjælken. Sørg for, at savkæden vender, så klingen vender i den retning, der er vist på illustrationen under kædehjulet. Sæt bolten og kædestrammerens nav ind i hullet på styrebjælken, mens du holder kæden og spidsen af styrebjælken. Sæt enden af savkæden fast på kædehjulet, og montér styrebjælken på savkabinettet.

4. Montering af sidedækslet (Fig. 9)

Montér sidedækslet ved at sætte tappen ind i rillen på savkabinettet. Sørg for, at savkæden ikke løsner sig fra styrebjælken. Drej grebet én gang for at fastgøre det midlertidigt. Fjern eventuelt snavs omkring sidedækslet, før du sætter det på igen.

5. Justering af savkædestramningen (Fig. 10)

○ Mens du løfter sværdspidsen op, skal du dreje på stramningsknappen for at justere savkædestramningen. ○ Drej spændingshjulet over på ”+” for at øge savkædens spænding, og drej det over på ”-” for at reducere den.

6. Kontrol af savkædestramningen (Fig. 11)

Juster savkædestramningen så afstanden mellem savkædens drivled og sværdet er fra 0,5 til 1 mm, når du løfter savkæden en lille smule i nærheden af sværdets midte.

7. Fastgørelse af grebet (Fig. 12)

Når justeringen er fuldført, skal du løfte op i sværdet og stramme grebet helt. ADVARSEL Efter justering af savkædestramningen skal du sørge for, at grebet er strammet helt til. Hvis det er løst, kan der opstå personskader.

EFTERSYN OG FORBEREDELSE

INDEN BRUG Inden anvendelse skal du foretage følgende eftersyn og klargøring. ADVARSEL ○ Sikr dig, at akkumulatorbatteriet er taget ud af værktøjshuset, og udfør derefter altid trin 1 til 3 for at forhindre ulykker. ○ Fastgør ikke sikringsknappen i indtrykket tilstand. Hvis der utilsigtet trykkes på kontakten, kan enheden muligvis pludselig starte og forvolde personskader.

1. Sikr dig, at kontakten er slukket.

○ Hvis du indsætter akkumulatorbatteriet uden at vide, om kontakten er aktiveret, kan enheden starte uventet, hvilket muligvis kan medføre en ulykke. ○ Når kontakten aktiveres, mens du trykker på sikringsknappen, tænder enheden, og når kontakten slippes, slukker enheden.

2. Kontrol af savkædestramningen

○ Hvis savkædestramningen er forkert, er der risiko for beskadigelse af savkæden eller sværdet samt funktionsfejl. Se trin 5 til 7 om “Montering (udskiftning) af savkæde” for at sikre, at der er indstillet en passende stramning. ○ Især mens savkæden stadig er ny, er den i stand til at strække sig, så kontroller jævnligt stramningen og juster efter behov. ○ Kontroller også, at grebet er strammet ordentligt til.

3. Kontrol af kædeolien

○ Denne enhed leveres uden kædeolie i. Sørg for at olietanken er fyldt med kædeolie inden brug. (Fig. 13) STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 288. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE ○ Savning af tømmer/træstammer ○ Beskæring, fældning af havetræer

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet 4 2 Betjening af kontakt

Valg af tilbehør ― 289 *1 Betjening af kontakt Når kontakten aktiveres, mens du trykker på sikringsknappen, roterer savkæden. (Fig. 16) Kontakten kan ikke aktiveres, medmindre der er trykket på sikringsknappen. Efter kontakten er aktiveret, fortsætter savkæden med at rotere, så længe der trykkes ind på den. Når du slipper kontakten, aktiveres der en bremse for at stoppe rotationen af savkæden. ADVARSEL Fastgør ikke sikringsknappen i indtrykket tilstand. Hvis der utilsigtet trykkes på kontakten, kan enheden muligvis pludselig starte og forvolde personskader. OPLADNING Batteri og batterioplader leveres ikke til dette produkt. Ved genopladelige batterier bedes du oplade dem i henhold til håndteringsvejledningen for den oplader, du anvender.

MONTERING (UDSKIFTNING) AF

SAVKÆDE ADVARSEL ○ For at forhindre uheld skal du altid slukke for enheden og fjerne akkumulatorbatteriet. ○ Brug ikke andre savkæder eller sværd end dem som er angivet under “SPECIFIKATIONER”. ○ Anvend ikke batteri-rygsæk (BL36200) og lysnet-/ jævnstrømsadapter (ET36A). Deres konfi guration har tendens til at vikle kablet rundt om brugeren, og der kan opstå personskade. FORSIGTIG Bær tykke handsker, og pas på ikke at komme til skade ved berøring med savkæden. BEMÆRK ○ Når du tager savkæden af, skal du fjerne savsmuldet fra olietuden, oliehullet og sværdrillen. Hvis der ophober sig savsmuld, kan dette medføre, at enheden går i stykker. ○ Brug den korrekte type savkæde i overensstemmelse med specifi kationerne. Hvis du monterer den forkerte type sværd, kan savkæden falde af, og der kan opstå personskader.

1. Afmontering af sidedækslet (Fig. 6)

Drej på grebet og afmonter sidedækslet. 000BookCS3630DB.indb118000BookCS3630DB.indb118 2021/01/1512:33:322021/01/1512:33:32119 Dansk ○ Kontroller jævnligt olieglasset under arbejdet og påfyld olie efter behov. ○ Hvis den medfølgende olie slipper op, skal du anvende kædeolie fra HiKOKI som sælges separat, eller tilsvarende kædeolie som fås i handelen. ○ Kædeolien smører automatisk. Udledningshastigheden for automatisk smørelse er fastsat til maksimum på fabrikken. For at reducere udledningshastigheden skal du dreje oliepumpens justeringsanordning på højre side af olieskueglasset med uret. (Fig. 14) BEMÆRK ○ Olietankens kapacitet er ca. 100 ml. Sørg for, at der ikke lækker olie eller fl yder olie over fra olietanken ved påfyldning af kædeolie. ○ Vi anbefaler, at du altid har kædeolie ved hånden. Hvis du fortsætter med at arbejde uden kædeolie, kan savkæden brænde igennem, eller motoren kan gå i stykker. ○ Sørg for, at der ikke trænger støv eller andre fremmedlegemer ind i olietanken. Hvis der trænger støv eller andre fremmedlegemer ind i olietanken, kan enheden gå i stykker. ○ Kædeolien i tanken kan muligvis lække pga. den måde, som enheden er opbygget. Selvom dette ikke angiver en funktionsfejl, kan det tilsnavse opbevaringsstedet, så pas på. Når enheden opbevares, skal du tømme olien ud af olietanken og placere noget under værktøjshuset, som kan opsuge eventuelle lækager.

4. Montering af akkumulatorbatteriet (Fig. 4)

Som vist i Fig. 4 skal du trykke til, indtil det klikker ind på plads. FORSIGTIG Fastgør akkumulatorbatteriet ordentligt. Hvis akkumulatorbatteriet ikke fastgøres ordentligt, kan det falde af og forvolde personskade.

5. Kontrol af kædebremsens funktion (Fig. 15)

ADVARSEL ○ Selvom kædebremsen er en nødstopsanordning, er den ikke fuldstændig driftsikker. Betjen enheden forsigtigt for at undgå risikoen for tilbageslag. ○ Kædebremsen er beregnet til brug for nødstilfælde og ved start. Brug den ikke i fl æng. ○ For at undgå nedsættelse af kædebremsens bevægelse pga. ophobning af savsmuld osv., skal den rengøres jævnligt. ○ Kædebremsen er en vigtig komponent til sikring af en sikker anvendelse. Hvis du har spørgsmål vedrørende betjening af kædebremsen, skal du anmode om reparation hos dit autoriserede HiKOKI-servicecenter. ○ Produktet leveres med kædebremsen indstillet til positionen ”TIL”. Kædebremsen skal være frigjort før brug. Kædebremsen er en nødstopsanordning, der stopper savkæden, når enheden udsættes for tilbageslag osv., for at reducere risikoen. (Se “Årsager til og operatørforhindring af tilbageslag”.) Skub kædebremsen ( ) i den retning, pilen indikerer, for at aktivere kædebremsen, og stop savkæden. For at frigøre kædebremsen skal du slippe kontakten og trække kædebremsen tilbage. FORSIGTIG Kædebremsen fungerer kun, når der tændes for strømmen. Kontrollér kædebremsens funktion på et sted uden personer eller forhindringer i nærheden. Tryk på kontakten, mens du trykker på låseknappen. Når savkæden begynder at dreje, skal du skubbe kædebremsen fremad mod savkæden. Hvis savkæden stopper, fungerer kædebremsen som den skal. For at frigøre bremsen skal du slippe kontakten og trække kædebremsen tilbage.

6. Kontrol af olieudledningen (Fig. 16)

○ Når du tænder for enheden, smører kædeolien automatisk savkæden og sværdet. ○ Hvis olien ikke kommer ud inden for 2 til 3 minutter, efter enheden er startet, skal du kontrollere, om der har ophobet sig savsmuld omkring olietuden. (Se “Rengøring af kædeolietuden”.) (Se “Kontrol af kædeolien”.)

INDIKATOR FOR RESTERENDE

BATTERI Du kan kontrollere batteriets resterende kapacitet ved at trykke på indikatorkontakten for resterende batteri og tænde indikatorlampen. (Fig. 17, Tabel 1) Indikatoren slukkes ca. 3 sekunder efter, at der trykkes på indikatorkontakten for resterende batteri. Det er bedst at bruge indikatorlampen for resterende batteri som en vejledning, siden der er små forskelle, såsom omgivende temperatur og batteriets tilstand. Desuden kan indikatoren for resterende batteri variere fra dem, der er tilsluttet et værktøj eller en oplader. (Batteri medfølger ikke, forhandles separat) Tabel 1 Lampens tilstand Batteriets resterende eff ekt Lyser; Batteriet har over 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 50%–75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 25%–50% af sin eff ekt tilbage. Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. Da visningen på indikatoren for resterende batteri til en vis grad er afhængig af omgivelsestemperaturen og batteriets egenskaber, er dette kun vejledende. BEMÆRK ○ Undgå at udsætte kontaktpanelet for stød eller brud. Det kan føre til problemer. ○ For at spare på batteriforbruget, lyser indikatorlampen for resterende batteri kun, når der trykkes på indikatorkontakten for resterende batteri. 000BookCS3630DB.indb119000BookCS3630DB.indb119 2021/01/1512:33:322021/01/1512:33:32120 Dansk SAVEPROCEDURER ADVARSEL ○ Inden betjening skal du sikre, at kædebremsen fungerer. ○ Under brug skal du holde godt fast i håndtaget med begge hænder. ○ Når du saver i tømmer fra bunden af, skal du sikre dig, at savkæden ikke støder ind i tømmeret. Hvis enheden skubbes tilbage, kan der opstå personskader. ○ Under pauser i arbejdet og efter arbejde skal enheden altid slukkes, og akkumulatorbatteriet skal tages ud af værktøjshuset. Se altid arbejdsstedet og det omgivende område efter for at sikre, at der ikke er nogen genstande, som kan forårsage personskader, ulykker eller funktionsfejl, og fjern dem på forhånd hvis der er nogen til stede. Det er især vigtigt, når du indtager et arbejdsfodfæste, at du sikrer dig, at det er stabilt, og der ikke er nogen genstande, som du kan falde over. Når du fælder stående træer, skal du altid være opmærksom på den retning, som træet vil falde eller rulle, og bestemme et sikkert evakueringssted og fl ugtrute for dig selv på forhånd. Sikr dig, at enheden er slukket. Hvis akkumulatorbatteriet indsættes uden du ved, at kontakten er aktiveret, kan enheden starte uventet, hvilket muligvis kan medføre en ulykke. Montering af akkumulatorbatteriet (Fig. 4) Som vist i Fig. 4 skal du trykke til, indtil det klikker ind på plads. Aktivering af kontakten Når du har sikret dig, at savkæden ikke er i kontakt med tømmeret, skal du aktivere kontakten og starte savningen, når savkædens hastighed er steget. FORSIGTIG ○ Når du tænder for enheden, skal du sikre dig, at savkæden ikke er i kontakt med noget materiale eller andet. ○ Under brugen skal du omhyggeligt sikre dig, at savkæden ikke er i kontakt med noget andet materiale eller andre genstande. Især når du er færdig med savningen, skal du omhyggeligt sikre dig, at den ikke rører jorden. BEMÆRK Påfyld olietanken i god tid for at forhindre, at enheden løber tør for olie.

1. Generelle saveprocedurer

(1) Tænd for strømmen, mens du holder saven lidt på afstand af det træ, som skal saves. Start først savningen, efter enheden har nået fuld hastighed. (2) Når du saver et spinkelt stykke træ, skal du trykke basisdelen af sværdet mod træet og save nedad som vist i Fig. 18. (3) Når du saver et tykt stykke træ, skal du trykke barkstøtten på den forreste del at enheden mod træet og save det med en vægtstangsvirkning, mens barkstøtten bruges som et omdrejningspunkt som vist i Fig. 19. (4) Når du saver træet vandret, skal du dreje værktøjshuset til højre, så sværdet er nedenunder, og holde i den øvre side af det forreste håndtag med venstre hånd. Hold sværdet vandret og placer barkstøtten, som sidder foran på værktøjshuset, på lænden. Brug barkstøtten som et omdrejningspunkt og sav ind i træet ved at dreje det bagerste håndtag til højre. (Fig. 20) (5) Når du saver ind i et træ fra bunden, skal den øverste del af sværdet røre let ved træet. (Fig. 21) (6) Udover at studere brugsanvisningen grundigt skal du også sørge for at få praktisk instruktion i betjeningen af kædesaven inden brug, eller i det mindste øve brugen af kædesaven ved at save stykker af rundt tømmer på en savbuk. (7) Når du saver træstammer eller tømmer, der ikke er understøttet, skal du understøtte dem ordentligt, så de ikke kan bevæge sig under savningen, vha. af en savbuk eller en anden passende metode. FORSIGTIG ○ Når du saver træ fra bunden, er der fare for at værktøjshuset skubbes tilbage mod brugeren, hvis kæden støder hårdt mod træet. ○ Sav ikke hele vejen igennem træet startende fra bunden, eftersom der er fare for, at sværdet fl yver op og ud af kontrol, når savningen er færdig. ○ Sørg altid for at den kørende kædesav ikke rører jorden eller trådhegn.

(1) Savning af grene på et stående træ: Tykke grene skal først saves af et sted på afstand af træets stamme. Sav først ca. en tredjedel igennem nedefra, og sav derefter grenen af oppefra. Sav til sidst den resterende del af grenen af langs med træets stamme. (Fig. 22) FORSIGTIG ○ Du skal altid sørge for at undgå nedfaldende grene. ○ Vær altid på vagt over for tilbageslag af kædesaven. (2) Savning af grene fra væltede træer: Sav først de grene af, som ikke rører jorden, og sav derefter dem af som rører jorden. Når du saver tykke grene af, som rører jorden, skal du først save halvvejs igennem oppefra, og derefter save grenen af nedefra. (Fig. 23) FORSIGTIG ○ Når du saver grene af, som rører jorden, skal du passe på, sværdet ikke sætter sig fast på grund af tryk. ○ Under den sidste del af savningen skal du passe på, stammen ikke lige pludselig ruller.

3. Savning i træstammer

Når du saver en træstamme placeret som vist i Fig. 24, skal du først save ca. en tredjedel ind nedefra, og derefter save helt igennem oppefra. Når du saver en træstamme, der strækker sig over et hulrum som vist i Fig. 25, skal du først save ca. to tredjedele af vejen oppefra, og derefter save op nedefra. FORSIGTIG ○ Sørg for at sværdet ikke sætter sig fast i træstammen pga. tryk. ○ Når du arbejder på en skråning, skal du sørge for stå på den højtliggende side af træstammen. Hvis du står på den lavtliggende side, kan den afsavede træstamme rulle ned mod dig.

4. Savning af en brændeknude, der ligger fl adt

Sørg for, at brændeknuden er stabil. Skub spyddet ind mod brændeknuden. Brug spyddet som omdrejningspunkt, hvor håndtaget kan løftes for at gøre savningen lettere. (Fig. 26)

5. Savning af brændeknude, der understøttes i begge

ender Start med at save til en dybde på cirka en tredjedel fra toppen, og sav derefter nedefra for at fuldføre snittet. Styrebjælken kan sætte sig fast i savsnittet, hvis du forsøger at save hele vejen igennem oppe fra toppen. (Fig. 27

6. Fældning af træer

(1) Lav et nedre hak ( som vist i Fig. 28): Lav et nedre hak som vender i den retning, som du ønsker, træet skal falde. Dybden af det nedre hak skal være ca. 1/3 af træets diameter. Fæld aldrig træer uden at lave et korrekt nedre hak. (2) Lav et hak bagpå ( som vist i Fig. 28): Lav et hak bagpå ca. 5 cm over og parallelt med det vandrette nedre hak. Hvis kæden sætter sig fast under savningen, skal du stoppe saven og anvende kiler til at få den fri. Sav ikke igennem træet. 000BookCS3630DB.indb120000BookCS3630DB.indb120 2021/01/1512:33:322021/01/1512:33:32121 Dansk FORSIGTIG ○ Træer bør ikke fældes på en måde, som er til fare for andre personer, rammer ind strøm-, telefon-, vandledninger osv., eller forvolder anden materiel skade. ○ Sørg for at stå på den højtliggende side af terrænet, da træet højst sandsynligt ruller eller glider nedad, efter det er fældet. Forholdsregel for savearbejde Ved større arbejder eller arbejde uden afbrydelser Dette værktøj er udstyret med et beskyttelseskredsløb for overophedning, der beskytter de elektroniske dele, som kontrollerer det genopladelige batteri. Ved vedvarende brug eller under funktioner med høje belastninger, der genereres af tryk mod værktøjet, stiger værktøjets temperatur og udløser til sidst overophedningsbeskyttelseskredsløbet, som lukker værktøjet ned. Sker dette, skal du lade værktøjet køle af i et stykke tid. Når temperaturen er faldet, bliver det igen muligt at anvende værktøjet. Når det genopladelige batteri skal udskiftes under uafbrudt arbejde, skal du lade værktøjet hvile i cirka 15 minutter. Greb/tryk på kædesaven Hold altid et godt greb om kædesaven. Anvend ikke mere kraft på kædesaven end højst nødvendigt. Anvendelse af yderligere kraft på kædesaven under savning vil ikke øge savehastigheden. Dette vil belaste motoren, forringe ydelsen og beskadige, eller forårsage funktionsfejl på, motoren eller sværdet. Anvend enheden i det område, hvor savkæden har en fornuftig hastighed. Især når savkæden stopper (sidder fast) pga. overdreven kraft, kan det muligvis forårsage personskader eller driftssvigt på enheden. Kædefanger ○ Kædefangeren er anbragt på motorhovedet lige under kæden for yderligere at forhindre den mulighed, at en brudt kæde rammer brugeren af kædesaven. ○ Når savkæden er slidt, skal du udskifte den med en ny iht. “Montering (udskiftning) af savkæde”.

SLIBNING AF KÆDEKNIVENE

ADVARSEL For at forhindre ulykker skal der altid slukkes på kontakten, og akkumulatorbatteriet skal tages ud af værktøjshuset. FORSIGTIG Slib savkæden, og justér dybdemåleren i den midterste position på styrebjælken med savkæden monteret på hovedkabinettet. BEMÆRK Slib savkæden og juster dybdemåleren på den centrale position på sværdet med savkæden monteret på værktøjshuset. Når savkæders skarphed forringes, belastes motoren og alle værktøjshusets dele, og eff ektiviteten falder. For at få optimal ydelse ud af enheden er det nødvendigt at foretage hyppig vedligeholdelse, så savkæden holdes skarp.

1. Slibning af knive

Anvend en rund fi l med en diameter på 4 mm. Den runde fi l skal holdes ind mod kædeklingen, så en femtedel af dens diameter når op over toppen af klingen som vist i Fig.29. Slib klingerne ved at holde den runde fi l i en 30°-vinkel i forhold til styrebjælken som vist i Fig. 30. Fil klingerne ved forsigtigt at skubbe den runde fi l i retning af grebet. Sørg for, at den runde fi l ikke rører ved savkæden, når du trækker fi len tilbage. Sørg for, at alle savklinger fi les ved samme vinkel, ellers forringes værktøjets skæreeff ektivitet. Egnede vinkler til korrekt slibning af klingerne er vist i Fig. 31. (Den runde fi l forhandles separat).

2. Justering af dybdemåler

ADVARSEL ○ Slib ikke den øverste del af stødbindestrop og støddrivforbindelse med sandpapir, og gør heller ikke de nævnte deles form deforme. ○ Justering af dybdemålerne skal være på linje med de forudbestemte mål og former, idet risikoen for tilbageslag ellers kan øges og medføre tilskadekomst. Forbindelsesled for barkstøtte Støddrivforbindelse Dybdemålerne skal alle være opstillet på samme måde, fordi de anvendes til at justere dybden i den position, hvor skæreren går ind i træet. Ved slibning af savkæden skal du sørge for at kontrollere dybdemåleren for hver to eller tre gange. (Fig. 32) Anbring en dybdemålersammenføjning på savkæden, lad måleren være synlig ved rillen, og anvend en fl ad fi l til at aff ase delen ud af dybdemålersammenføjningen. (Fig. 33) (Dybdemålersammenføjning og den fl ade fi l forhandles separat). Når du har fi let dybdemåleren af, skal du afrunde forsiden af dybdemåleren som den var. (Fig. 34) Efter slibning af savkæden placeres den i kædeolie så fi leresterne vaskes af. Hvis fi leresterne ikke renses af, slides savkæden og sværdet hurtigt under brug. Dybdemålersammenføjningen kan også anvendes ved tilhugning med en rund fi l. (Fig. 35)

VEDLIGEHOLDESE OG EFTERSYN

Efter betjening skal du foretage eftersyn og vedligeholdelse af hver enkelt del, når enheden sættes til opbevaring. ADVARSEL Under vedligeholdelse og eftersyn skal enheden altid slukkes, og akkumulatorbatteriet skal tages ud af værktøjshuset. Endvidere skal opladerens strømstik tages ud af stikkontakten. FORSIGTIG Anvend altid handsker, når du håndterer savkæden.

1. Eftersyn af savkæder

○ Efterse savkæden med mellemrum. I tilfælde af at der er noget unormalt, skal du udskifte den med en ny iht. “Montering (udskiftning) af savkæde”. ○ Efterse kædestramningen og kontroller om den strammet korrekt. ○ Stop brugen af enheden, når savkæden bliver sløv, og slib den iht. “Slibning af kædeknivene”. ○ Efter brug, skal savkæden og sværdene omhyggeligt smøres med olie for at forebygge rust. BEMÆRK Ved rengøring af sidedæksel, kædehjul, kædeolieudløb og styrebjælke, se proceduren ”Montering (udskiftning) af savkæde”, og fjern savkæden.

2. Rengøring af sidedæksel og kædehjul (Fig. 36)

Rengør og fjern eventuelle spåner eller støv, der er efterladt inde i delene.

3. Rengøring af kædeolietuden (Fig. 37)

Inden rengøring af kædeolietuden skal du fjerne sidedækslet og sværdet.

4. Rengøring af sværdet (Fig. 38)

Når der ophober sig savsmuld og lignende i rillen på sværdet eller olietuden, fl yder olien muligvis ikke, hvilket kan medføre, at enheden går i stykker. 000BookCS3630DB.indb121000BookCS3630DB.indb121 2021/01/1512:33:322021/01/1512:33:32122 Dansk Fjern sværdet og rengør for savsmuld, som har ophobet sig i rillen efter brug, og når savkæden udskiftes. (Se “Montering (udskiftning) af savkæde”.)

5. Rengøring af kædebremse (Fig. 39)

Anvend en børste til at fjerne eventuelle spåner fra mellemrummet ved savens kabinet.

6. Eftersyn af kædefangeren (Fig. 40)

Kædefangeren er designet til at beskytte operatøren mod at blive ramt af savkæden, hvis kæden løsner sig eller rives af. Kædefangeren er indbygget i sidedækslet. Kontrollér, at kædefangeren ikke er beskadiget.

7. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg for, at de er forsvarligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

8. Vedligeholdelse af motoren

Motordelen er værktøjets hjerte. Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.

9. Rengøring af batterirummet og batteriet (Fig. 41)

Anvend en børste eller blæsepistol til at fjerne eventuelle spåner eller støv, og hold saven ren. BEMÆRK ○ Hvis der samler sig spåner og støv under brug, kan det få akkumulatoren til at falde af, eller der kan ske andre ulykker. Hvis der samler sig spåner og støv, kan det også medføre funktionsfejl, herunder fejlagtig kontakt mellem batteriet og terminalerne. ○ Efter rengøring skal du kontrollere og bekræfte, at akkumulatoren let kan tages af og sættes på værktøjshuset igen.

10. Udvendig rengøring

Når kædesaven er tilsmudset, aftørres den med en tør, blød klud eller en klud fugtet med sæbevand. Brug ikke kloropløsninger, benzin eller fortynder, da de kan opløse plastmaterialer.

○ Rengør alle dele grundigt. Smør metaldele med et tyndt lag korrosionshæmmer. ○ Sørg for at reparere eventuelt beskadigede områder før opbevaring. ○ Når enheden sættes til opbevaring, skal du foretage rengøring og vedligeholdelse af hver enkelt del og montere kædebeskyttelsen på sværdet. ○ Opbevar kædesaven på et sted hvor temperaturen ikke overstiger 40°C, og som er uden for børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til batteridrevne elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modifi ceres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.) GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier er fastsat i overensstemmelse med EN62841 og afgives i overensstemmelse med ISO 4871. CS3630DB Det afmålte A-vægtede lydniveau: 107 dB(A) Det afmålte lydtryksniveau: 87 dB(A) Usikkerhed K: 3 dB (A) CS3635DB Det afmålte A-vægtede lydniveau: 105 dB(A) Det afmålte lydtryksniveau: 85 dB(A) Usikkerhed K: 3 dB (A) Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. CS3630DB

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). 000BookCS3630DB.indb122000BookCS3630DB.indb122 2021/01/1512:33:332021/01/1512:33:33123 Dansk BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling, kan bemeldte specifi kationer ændres uden forudgående varsel. FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.

1. Elektrisk værktøj

Symptom Sandsynlig årsag Afhjælpning Motoren lyder men savkæden... ○ bevæger sig ikke ○ bevæger sig ikke frit Kædebremsen er muligvis aktiveret. Frigør den ved at trække kædebremsen ind mod dig selv. Savkæden er for stram. Kontroller savkædestramningen og løsn op for stramningen, hvis den er for spændt. Savkæden kommer ud af kædehjulet. Kontrollér, at savkæden sidder korrekt fast på kædehjulet. Inde i sidedækslet…

• har der ophobet sig savsmuld

• sidder der et fremmedlegeme fast Gør sidedækslet rent. I sværdrillen...

• har der ophobet sig savsmuld

• fl yder olien ikke Rengør sværdrillen og oliehullet. Sørg for at der er olie i olietanken og påfyld om nødvendigt. Ringe skarphed Savkæden...

• er udslidt eller kniven er knækket

7. Monter sagkjedet korrekt i henhold til anvisningene i

12. Før du feller trær må du sørge for følgende:

○ Bestem deg for et trygt evakueringssted før du feller treet. ○ Fjern hindringer (f.eks. grener, busker) på forhånd. ○ Basert på en helhetlig vurdering av tilstanden til treet som skal felles (f.eks. bøyd stamme, grenenes innvirkning) og situasjonen i omgivelsene (f.eks. forhold til omkringstående trær, eventuelle hindringer, terreng, vind), skal du bestemme hvilken retning treet vil falle og så planlegge fellingsarbeidet. Uforsvarlig felling kan føre til personskader.

13. Når du feller trær må du sørge for følgende:

ikke kan bevege seg. Det er risiko for personskade.

23. Når enheten ikke er i bruk skal den lagres på en egnet

6. Ikke kast batteriet på et bål.

motoren. I slike tilfeller må du lade den opp med en gang.
