Márka	HiKOKI
Modell	CS3630DB
Terméktípus	Akkus láncfűrész
Feszültség	36 V
Kompatibilis akkumulátor	BSL36A18, BSL36B18 (külön vásárolható)
Vezetősin hossza	300 mm (max vágási hossz)
Láncosztás	9,5 mm (3/8")
Lánc vastagság	1,1 mm (0,043")
Lánctípus	90PX-045XP
Lánckerék	6 fog (9,5 mm)
Üresjárati láncsebesség	14,9 m/s (900 m/perc)
Olajtartály űrtartalma	100 ml
Súly (akkumulátor, vezetősin, lánc nélkül)	3,4 kg
Hangnyomásszint (LpA)	87 dB(A)
Hangteljesítményszint (LwA)	107 dB(A)
Rezgés (ah)	2,5 m/s² (K=1,5)
Alkalmazások	Fatörzs vágása, döntés, faág nyesése
Láncfék	Igen (vészleállítás)
Kenés	Automatikus, állítható
Lánc feszítése	Szerszám nélküli beállítás tekerőgombbal
Garancia	A nemzeti előírásoknak megfelelően
Karbantartás és tisztítás	A vezetősin, a lánc, a fék és az akkumulátor rekesz rendszeres tisztítása
Pótalkatrészek	Lánc, vezetősin, lánckerék, oldalsó burkolat, akkumulátor
Biztonság	Láncfék, reteszelő gomb, védőíj, láncérzékelő

Gyakran ismételt kérdések - CS3630DB HiKOKI

Hogyan indítsam el a HiKOKI CS3630DB láncfűrészt?

Győződjön meg arról, hogy az akkumulátor be van helyezve, és a láncfék ki van oldva. Először nyomja meg a reteszelő gombot (a fogantyún található), majd nyomja meg a kapcsolót a lánc elindításához. A kapcsoló elengedésével állítsa le.

Hogyan állítsam be a lánc feszességét?

Forgassa el a feszítő gombot (az oldalsó burkolaton található) a '+' irányba a feszesség növeléséhez és a '-' irányba a csökkentéséhez. A feszesség akkor megfelelő, ha a vezetőszem és a vezetősin közötti távolság a sin közepén 0,5–1 mm.

Hogyan töltsem fel a láncolaj tartályt?

Nyissa ki az olajtartály fedelét (E jelölés) és töltse fel HiKOKI vagy azzal egyenértékű láncolajjal a jelzett szintig. A űrtartalom kb. 100 ml. Jól zárja vissza a fedelet. Ellenőrizze a szintet a mutató segítségével (F jelölés).

Hogyan cseréljem ki a láncot és a vezető sint?

Távolítsa el az akkumulátort és az oldalsó burkolatot. Engedje meg a láncot a feszítő tekerőgombbal, majd vegye le a régi láncot és a sint. Helyezze az új láncot a lánckerékre, ügyelve a vágási irányra, illessze be a sint, majd szerelje vissza a burkolatot. Állítsa be a feszességet az útmutatás szerint.

Mikor kell élezni a láncot?

Élezze a láncot, amint a vágás lassúvá válik, vagy finom fűrészport termel. Használjon egy 4 mm-es körreszelőt, tartsa a sinhez képest 30°-os szögben. Reszeljen minden fogat egyenletesen. 2-3 élezés után ellenőrizze és állítsa be a mélységhatárolót.

Mi a teendő, ha a láncfűrész visszarúg?

A visszarúgás bekövetkezhet, ha a vezetősin hegye egy tárgyhoz ér, vagy ha a lánc elakad. Ennek megelőzése érdekében tartsa a fűrészt két kézzel, kerülje a váll feletti vágást, és használjon megfelelő sint és láncot. Visszarúgás esetén ne engedje el a fűrészt, és tartsa kézben.

Milyen akkumulátort használjak a CS3630DB-vel?

Kizárólag a BSL36A18 vagy BSL36B18 (36 V, multi-volt kompatibilis) akkumulátorokat használja. A régebbi akkumulátorok (BSL3660 stb.) és a hátizsákos rendszer (BL36200) nem kompatibilisek.

Hogyan karbantartsam a fűrészt használat után?

Távolítsa el az akkumulátort. Tisztítsa meg a fűrészport az oldalsó burkolatról, a lánckerékről, a sin hornyából és az olajkifolyóból. Kenje meg a láncot rozsdagátló olajjal. Ellenőrizze a lánc feszességét és a fék működését. Tárolja a szerszámot száraz helyen, gyermekektől elzárva.

Hogyan ellenőrizzem a láncféket?

Indítsa el a fűrészt, majd tolja előre a láncfék kart (elöl). A láncnak azonnal meg kell állnia. Az oldáshoz engedje el a kapcsolót, és húzza maga felé a kart. Minden használat előtt tesztelje egy nyitott területen.

Milyen biztonsági felszerelést viseljek használat közben?

Mindig viseljen védőszemüveget, hallásvédős sisakot, vastag kesztyűt, vágásálló nadrágot és csúszásmentes biztonsági cipőt. Soha ne használja a fűrészt egy kézzel vagy a váll felett.

HASZNÁLATI ÚTMUTATÓ CS3630DB HiKOKI

hu Kezelési utasítás

cs Návod k obsluze

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	CS3630DB / CS3635DB: Akkus Láncfűrész
	A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.
	Ne használja a kéziszerszámot esőben vagy páráás körülmények között, illetve ne tartsa a szabadban, ha esik az eső.
	Csak EU-országok számáraAz elektromos kéziszerszámokat ne dobja a háztartási szemétbe!A használt villamos és elektronikai készülékekről szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.
	Olvasson el, értsen meg és kövessen minden a kézikönyvben és az egységen található fi gyelmeztetést és utasítást.
	Az egység használatakor mindig viseljen szem-, fej- és fülvédő eszközöket.
	Óvakodjon a láncfűrész visszarúgásától és kerülje a rúd hegyének megérintését.
	Az egykézzel való használat nem megengedett.
	Mindig két kézzel fogva használja a láncfűrészt.
	Lánckenő olajjal való feltöltés
	Láncolaj adagolási sebesség állítása
	Akku töltöttségi szint jelzés kapcsoló
	Vegye ki az akkumulátort

ZASADNICZE PODZESPOŁY URZĄDZENIA (1. Ábra)

A: Kapcsoló: Ujjal működtetett eszköz.
B: Biztosító gomb: A ravasz véletlenszerű működtetését megakadályozó gomb.
C: Láncfék: A láncfűrészt megállító vagy lezáró eszköz.
D: Tüskés ütköző: Az eszköz támaszként működik, amikor a szerszám fával vagy farönkkel érintkezik.
E: Olajtartály sapka: Az olajtartájt lezáró sapka.
F: Olajellenőrző üveg: Ablak a láncolaj mennyiségének ellenőrzésére.
G: Elülső markolat: A szerszám testének elülső részén elhelyezett fogókar.
H: Akkumulátor (külön értékesítve): A szerszámot meghajtó energiaforrás.

I: Hátsó fogantyú: A fő test hátoldalán tartófogantyú található.

J: Feszítő tárcsa: A fürész lánc feszességét beállító eszköz.
K: Fejes csavar: Oldalburkolatot biztosító gomb.
L: Fűrészlánc: Vágóeszközként működő lánc.
M: Láncvezető lemez: A fűrészláncot tartó és vezető alkatrész.
N: Oldalburkolat: A láncvezető lemezt, a kuplungot és a lánckereket takaró védőburkolat a láncfűrész használata közben.
O: Olajbetöltő: Az olajat tároló tartály.
P: Lánctok: A láncvezető lemezt és a fűrészláncot takaró burkolat, amikor az szerszámot nem használják.

FIGYELMEZTETÉS

Ez a láncfűrész (CS3630DB / CS3635DB) kimondottan fagondozáshoz és daraboláshoz készült. Csak a fagondozás és darabolás terén képzett személyek használhatják a fűrészt. Tanulmányozza az összes rendelkezésre álló írásos anyagot, az eljárásokat és az ajánlásokat, amelyeket a megfelelő szakmai szervezet tesz elérhetővé. Ennek elmulasztása magas baleseti kockázatot hordoz magában. Javasoljuk, hogy fák fűrészelésekor mindig használjon emelőkosarat. A kötélbiztosítású gallyazási módszerek különösen veszélyesek, és speciális képzést igényelnek. A kezelőnek képzettnek kell lennie és ismernie kell a biztonsági berendezések használatát, valamint a munka- és a mászótechnikákat. Mindig használjon biztonsági rögzítőberendezést a kezelő és a fűrész védelméhez.

A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

⚠️ FIGYELMEZTETÉS

Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.

Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót örizze meg, hogy a jövőben is a rendelkezésére álljon.

A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

2) Érintésvédelem

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Magyar

Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hótől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.

A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.

Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredmenyezhet.

b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.

A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.

c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.

Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.

Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgep sérült, használat előtt javíttassa meg.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.

A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra.

Az egy bizonyos típusú akkumulátorhoz alkalmas töltő túzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.

b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.

Bármilyen más akkumulátor használata sérülés- és tüzveszélyt okozhat.

c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót.

Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.

Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

e) Ne használjon sérült vagy módosított akkumulátort.

A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.

f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek.

A tüz vagy 130°C feletti hömérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hömérsékleti tartományon kívül.

A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

6) Szerviz

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonságos maradjon.

b) Soha ne javítson sérült akkumulátorokat.

Áz akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.

VIGYÁZAT

A gyermekeket és beteg személyeket tartsa távol. Ahasználaton kívül lévő szerszámokat olyan módon tárolja, hogy gyermekek és beteg személyek ne férhessenek hozzá.

LÁNCFÜRÉSZ BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Tartsa minden testrészét távol a láncfűrésztől, amikor az üzemel. Mielőtt a láncfűrészt elindítaná, győződjön meg róla, hogy a láncfűrész semmivel sem érintkezik. A működtetés közben, a láncfűrész belekaphat a ruhájába vagy a testébe egy pillanatnyi fi gyelmetlenség miatt is.
2. Mindig a jobb kezével a hátsó markolatot, a bal kezével az első markolatot fogva tartsa a láncfűrészt. Ha fordított kéztartással fogja a láncfűrészt, akkor nagyobb a személyi sérülés kockázata, ezért soha ne tegye.
3. Csak a szigetelt felületeknél fogva tartsa a láncfűrészt, mert a fűrészzlánc rejtett vezetékekbe ütközhet. Ha a fűrészzlánc áram alatt lévő vezetékhez ér, a láncfűrész fém részei is áram alá kerülhetnek, és a kezelőt áramütés érheti.
4. Viseljen szemvédőt. Ajánlott további védőfelszerelés használata a hallás, a fej, a kezek és lábak védelmére. A megfelelő védőfelszerelés enyhíti a repülő törmelékek vagy a fűrészlánc véletlen megérintéséből származó személyi sérüléseket.
5. Ne működtesse a láncfűrészt fán, vagy létrán, háztetőről vagy más instabil helyről. Az ily módon működtetett láncfűrész súlyos személyi sérülést okozhat.
6. Mindig stabilan álljon a talpán, és csak akkor működtesse a láncfűrészt, ha rögzített, szilárd és vízszintes felületen áll. A csúszós vagy instabil felületek az egyensúly, és ezzel a láncfűrész fölötti kontroll elvesztését okozhatják.

7. Feszültség alatt lévő ág vágásakor számítson arra, hogy az ág visszarúghat. Ha a farostokban felhalmozott feszültség elszabadul, a visszaugró ág megütheti a kezelőt, és/vagy a láncfűrész uralmának elvesztését eredményezheti.

8. Különösen óvatosan dolgozzon, amikor bozótot vagy fiatal fát vág. A vékony, rugalmas anyag elkaphatja a láncfűrészt, a kezelő felé csaphat, vagy kibillentheti az egyensúlyából.

9. A láncfűrészt az első markolatnál fogva vigye, kikapcsolt állapotban, a testétől eltartva. A láncfűrész szállításakor vagy tárolásakor mindig rögzítse a vezetőrúd fedelét. A láncfűrész megfelelő kezelése csökkenti a valószínűségét annak, hogy véletlenül hozzáérjen a mozgó lánchoz.
10. Kövesse a kenésre, láncfeszítésre és a rúd és lánc cseréjére vonatkozó utasításokat. A nem megfelelően megkent vagy megfeszített lánc eltörhet, és növeli a visszarúgás kockázatát.
11. Csak fát vágjon. Ne használja a láncfűrészt olyan feladatokra, amelyekre nem való. Például: ne használja a láncfűrészt fém, műanyag, falazat vagy nem fa építőanyagok vágására. A láncfűrész nem rendeltetésszerű használata veszélyes helyzeteket eredményezhet.
12. Kövessen minden utasítást a beszorult anyag eltávolításakor és a láncfűrész tárolásakor vagy szervizelésekor. Győződjön meg róla, hogy a kapcsolót kikapcsolta és az akkumulátort eltávolította. A láncfűrész váratlan elindulása a beszorult anyag eltávolítása vagy szervizelés közben súlyos személyi sérülést okozhat.
    A visszarúgás okai, és megelőzése: (2. Ábra)

A visszárúgás akkor fordulhat elő, ha a vezető rúd orr része vagy csúcsa valamihez hozzáér, vagy amikor a fa összezárodik, és becsípi a láncfűrészt.

A csúcs érintkezése bizonyos esetekben hirtelen ellenreakciót okozhat, felfelé és a kezelő felé rúgva a vezető rudat.

A vezető rúd teteje mentén becsípődött lánc hirtelen, nagy sebességgel a kezelő felé tolhatja a vezető rudat.

Ezeknek a reakcióknak az lehet az eredménye, hogy elveszíti az uralmat a láncfűrész felett, ami súlyos személyi sérülést okozhat. Ne támaszkodjon kizárólagosan a láncfűrészbe épített biztonsági eszközökre. A láncfűrész felhasználójának különféle lépéseket kell tennie, hogy a vágási munkafolyamat baleset- és sérülésmentes legyen.

A láncfűrész visszarúgása a nem rendeltetésszerű használat és/vagy a nem megfelelő működtetési eljárások következménye, és az alábbi óvintézkedések betartásával elkerülhető:

○ Határozottan fogja a markolatot, mindkét kéz hüvelykujja és a többi ujjak fogják körbe a láncfűrész markolatát, és olyan helyzetbe legyen a teste és a karja, amiben ellen tud állni a visszarúgás erejének. A kezelő irányítani tudja a visszarúgási erőket, ha megfelelő óvintézkedéseket tesz. Ne engedje el a láncfűrészt.
○ Ne nyújtózkodjon, és ne vágjon vállmagasság felett. Ez segít megakadályozni a csúcs nem szándékos érintkezését, és a lehetővé teszi a láncfűrész jobb irányítását váratlan helyzetekben.
Csak a gyártó által meghatározott csere vezetőrudat és fűrészláncot használjon. A nem megfelelő csere vezetőrúd és fűrészlánc láncszakadást vagy a szerszám visszarúgását okozhatja.
○ Kövesse a gyártó által a láncra meghatározott karbantartási és élesítési eljárásokat. A mélységmérő magasság csökkentése növeli a visszarúgási hajlamot.

TOVÁBBI BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Dolgozzon nyomás nélkül. Továbbá, mindig tartsa a testét melegen.

Magyar

1. A munka megkezdése előtt alaposan ismerje meg az elvégzendő munkafolyamatokat, hogy elkerülhesse a baleseteket, különben személyi sérülés fordulhat elő.

2. Ne használja a szerszámot rossz idő esetén, például erős szélben, esőben, hóesésben, ködben vagy olyan területeken, ahol köomlás vagy lavina fordulhat elő.

Rossz időben csökken a döntéshozatali képesség, és a rezgés katasztrófát okozhat.

1. Ha a látási viszonyok rosszak, például rossz időben vagy éjjel, ne használja a szerszámot. Továbbá, ne használja esőben és ott, ahol eső érheti.

Az instabil talphelyzet vagy az egyensúlyvesztés balesetet okozhat.

1. A szerszám elindítása előtt ellenőrizze a vezető rudat és a láncot.

○ Ha a vezető rúd vagy a lánc repedt, vagy az eszköz repedt vagy elgörbült, ne használja az egységet.

Győződjön meg róla, hogy a vezetőrúd és a lánc megfelelően van felszerelve. A törött vagy laza vezetőrúd, illetve lánc balesetet okozhat.

1. A munka megkezdése előtt ügyeljen rá, hogy a kapcsolót addig ne kapcsolja, amíg a biztosító gombot meg nem nyomta.

Há a szerszám nem működik megfelelően, azonnal állítsa meg, ne használja tovább, és kérje a javítást egy Hivatalos HiKOKI szervizközponttól.

1. A láncot megfelelően szerelje fel, a használati utasítás szerint.

Nem megfelelő felszerelés esetén a lánc leugorhat vezető rúdról, ami sérülést okozhat.

1. Soha ne távolítson el biztonsági felszerelést a láncfűrészről (láncfék, biztosító gomb, láncvezető, stb.).

Továbbá, ne módosítsa és rögzítse azokat.

Sérülés fordulhat elő.

1. A következő esetekben, kapcsolja ki a szerszámot, és biztosítsa, hogy a lánc ne mozogjon tovább:

○ Amikor nem használja vagy javítja.

○ Amikor másik munkahelyre szállítja.

Amikor ellenőrzi, beállítja vagy cseréli a láncot, a vezető rudat, a lánc dobozt vagy egyéb alkatrészt.

○ A láncolaj betöltésekor.

○ Amikor tisztítja a szerszámot.

Amikor a munkafolyamatban keletkezett akadályt, szemetet vagy fürészport távolít el a munkaterületröl.

○ Amikor felveszi a szerszámot, vagy eltávolodik a szerszámtól.

○ Továbbá, minden esetben, ha veszélyt érez vagy kockázatra számít.

Ha a lánc még mozog, baleset fordulhat elő.

1. A munkát általában egyedül végezze. Ha a munkát több személy végzi, legyen közöttük elegendő térköz.

Ügyeljen mások testi épségére különösen fadöntéskor, vagy ha lejtön dolgozik, ahol számítani lehet fatörzsek leesésére, gurulására vagy csúszására.

1. Tartson legalább 15 méter távolságot másoktól.

Továbbá, ha több személy dolgozik egyszerre, tartsanak egymástól legalább 15 méter térközt.

○ Fennáll a veszélye, hogy eltalál valakit a szétszóródó törmelék, vagy más baleset fordul elő.

○ Határozzanak meg előzetesen egy sípjelet, stb., és egy megfelelő érintkezési módot, amivel a munkások tarthatják a kapcsolatot.

1. Fadöntés esetén tartsa be a következőket:

○ A döntés előtt jelöljön ki egy biztonságos kiürítési területet.

○ Először távolítsa el az akadályokat (pld. ágak, bokrok).

○ Végezzen egy mindenre kiterjedő értékelést a kivágandó fa állapotára (pld. törzs görbület, ágak feszültsége) és a környezeti feltételekre (pld. a szomszédos fák, akadályok jelenléte, terep, szél) vonatkozóan, határozza meg a döntési irányt, és tervezze meg a kivágási eljárás.

A gondatlan fakivágás sérülést eredményezhet.

1. Fadöntés esetén tartsa be a következőket:

○ Munka közben gondosan határozza meg a döntés irányát.

○ Ha lejtön dolgozik, biztosítsa, hogy a fa ne guruljon le, és mindig a hegy felöli oldalon dolgozzon.

Amikor a fa elkezd dölni, kapcsolja ki a szerszámot, riassza a körüllévőket, és azonnal húzódjon vissza biztonságos helyre.

○ Ha munka közben a lánc, vagy a vezető rúd beakad a fába, kapcsolja ki a láncfűrészt, és használjon éket.

1. Ha használat közben a szerszám teljesítménye csökken, vagy valamilyen rendellenes zajt vagy rezgést tapasztal, azonnal kapcsolja ki a szerszámot, ne használja tovább, és vigye egy hivatalos HiKOKI szervizközpontba átvizsgálásra és javításra.

Ha tovább használja, sérülés fordulhat elő.

1. Ha a szerszám véletlenül leesik vagy beütődik, alaposan vizsgálja át, nincs-e rajta repedés vagy alakváltozás. Ha szerszám sérült, repedt vagy deformálódott, sérülés fordulhat elő.

2. Ha gépjárművel szállítja a szerszámot, rögzítse, hogy ne mozogjon.

Fennáll a baleset veszélye.

1. Ne kapcsolja be a szerszámot, amíg a lánc doboz fel van szerelve.

Sérülés fordulhat elő.

1. Győződjön meg róla, hogy nincs szög vagy más idegen anyag a munkadarabban.

Ha a lánc szögbe, stb. ütközik, sérülés fordulhat elő.

1. Annak érdekében, hogy elkerülje a vezető rúd munkadarabba szorulását, ha a szélen vág, vagy számolni kell a munkadarab súlyával vágás közben, akkor alkalmazzon egy támasztó felületet a vágási ponthoz közel.

Ha a vezető rúd beszorul, sérülés fordulhat elő.

1. Amennyiben a készüléket használat után szállítani vagy tárolni kell, vegye le a fűrészláncot vagy helyezze fel a láncvédőt.

Ha a lánc hozzáér a testéhez, akkor sérülést okozhat.

1. Megfelelően kezelje a szerszámot.

○ Annak érdekében, hogy biztonságosan és hatékonyan dolgozhasson, gondoskodni kell a fűrészlánc karbantartásáról, az optimális vágási teljesítmény érdekében.

○ A lánc és a vezető rúd cseréjét, a géptest karbantartását, az olaj feltöltését, stb. a használati utasítás szerint kell elvégezni.

1. A javítást szerviz végezze.

○ Ne végezzen módosítást a szerszámon, mivel az már megfelel az alkalmazandó biztonsági szabványoknak.

○ A javítást mindig egy hivatalos HiKOKI szervizközpont végezze.

Ha megpróbálja önállóan javítani a szerszámot, akkor az balesetet vagy sérülést eredményezhet.

1. Ha nem használja a szerszámot, akkor gondoskodjon a megfelelő tárolásról.

Engedje le az olajat, és tárolja az eszközt száraz, zárt helyen, ahol a gyermekek nem férnek hozzá.

1. Ha a figyelmezető címke már nem látható, akkor húzza le, vagy más módon távolítsa el, és ragasszon fel egy újat.

Figyelmeztető címkét hivatalos HiKOKI szervizközponttól kaphat.

1. Amikor dolgozik, tartsa be a helyi szabályokat és előírásokat.

2. Ne használja a terméket, ha a szerszám vagy az akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak.

Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tűzet eredményezhet.

1. A szerszám csatlakozóit (elemtartó) tartsa távol a forgácstól és a portól.

○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por.

○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon.

○ Uzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak.

Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

1. A szerszámot és az akkumulátort mindig -5°C és 40°C között használja.

AZ AKKUMULÁTORRA ÉS A TÖLTÖRE VONATKOZÓ ÓVINTÉZKEDÉSEK (külön értékesítve)

1. Az akkumulátort mindig 0°C–40°C hömérsékleten töltse fel. A 0°C-nál alacsonyabb hömérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40°C-nál magasabb hömérsékleten nem lehet tölteni.

A töltés legmegfelelőbb hömérséklete 20°C–25°C között van.

1. Ne használja folyamatosan a töltöt.

Ha befejezett egy töltést, hagyja a töltöt kb. 15 percig állni, mielött újból tölteni kezd.

1. Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

2. Soha ne szerelje szét az újratölthető akkumulátort vagy a töltót.

3. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása nagy áramerősséget, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

1. Ne dobjat tüzbe az akkumulátort.

Az akkumulátor felrobbanhat a tüzben.

1. A lemerült akkumulátor használata károsíthatja a töltöt.

2. Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

3. Ne dugjon semmilyen tárgyat a töltő szellőzésére szolgáló résekbe.

Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

FIGYELMEZTETÉS A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOSAN

Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához.

Az alább leírt 1–3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátorban lemerül a töltés, a motor leáll. Ilyen esetben haladéktalanul fel kell tölteni.

2. Ha az eszköz túl van terhelve, előfordulhat, hogy a motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka mellett túlmelegszik, az akkumulátor árama megállhat.

Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehülni az akkumulátort. Ezután ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrosodásának, füst képződésének, illetve a robbanás vagy tüz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.

Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ A használaton kívül akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.

○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).

1. Ne bontsa meg az akkumulátor burkolatát hegyes tárggyal, például túvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

2. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

3. Ne használja az akkumulátort fordított polaritással.

4. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.

5. Az akkumulátort kizárólag rendeltetése szerint használja.

6. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

7. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütöbe, szárítógépbe vagy nagynyomású konténerbe.

8. Az akkumulátort tartsa tűztől távol, ha szivárgást vagy áporodott szagot észlel.

9. Ne használja az akkumulátort erős statikus elektromosság közelében.

10. Azonnal vegye ki az akkumulátort a készülékból vagy a töltóből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.

11. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav szembe jutna, semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.

Kezelés nélkül a folyadék látáskárosodást okozhat.

1. Ha a folyadék börével vagy ruházatával érintkezik, azonnal mossa le folyó vízzel.

A folyadék irritálhatja a bőrt.

1. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

FIGYELMEZTETÉS

Ha egy elektromosan vezetőképes idegen tárgy kerül a lítium-ion akkumulátor csatlakozói közé, rövidzárlat fordulhat elő, tűzveszélyt eredményezve. Az akkumulátor tárolásakor vegye figyelembe a következő dolgokat.

○ Ne tegyen elektromosan vezetőképes forgácsot, szegeket, acéldrótot, rézdrótot vagy egyéb drótot a tároló dobozba.

○ Vagy szerelje be az akkumulátort a szerszámgépbe, vagy tárolja biztonságosan benyomva az akkumulátorfedélbe, amíg a szellőzőnyilásokat elrejti a rövidzárlat megelőzéséhez. (Lásd 3. Ábra)

LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK

Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.

FIGYELMEZTETÉS

Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.

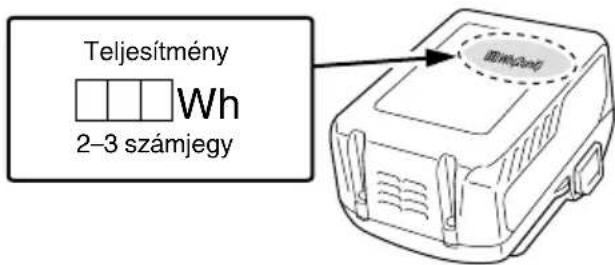

○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.

○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

Teljesítmény Wh 2-3 számjegy

A SZÁMOZOTT RÉSZEK LEÍRÁSA (2–41. Ábra)

1	Akkumulátor Csökkenti a fészítést Olajszivattyú beállító	27		40	Kinyúló mélységmérő fej
2	Retesz Fűrészlánc Láncfék Lekerekítés	28		41
3	Szellózónyílasok Vezető rúd Meghajtás Láncolaj cső	29		42
4	Csatlakozók Vezető rúd csűcsa Kioldó Horony	30		43
5	Akkumulátor burkolat Lánckerék	31	Akku töltöttségi szint jelzés kapcsoló	44	Olaj nyílás
6	Bedugni Penge iránya	32	Akkumulátor szintet jelző lámpa	45	Láncfogó
7	Kihúzni	33	Tüske	46	Akkumulátor csúszó hornyai
8	Biztosító gomb	34	Hátsó fogantyú	47	Csatlakozó (termék)
9	Kapcsoló	35	Elülső fogantyú	48	Levegő pisztoly
10	Fejes csavar	36	Körreszelő	49	Csatlakozó (akkumulátor)
11	Oldal burkolat	37	Reszelő átmérőjének 1/5 része	50	Csúszó hornyok
12	Feszesség tárcsa	38	Mélységmérő gyalu
13	Növelje a feszítést	39	Lapos reszelő

MÜSZAKI ADATOK

Típus	CS3630DB	CS3635DB
Feszültség	36 V
Fűrészlánc	Típus: 90PX-045XFogosztás: 9,5 mm (3/8")/Mélységhatároló: 1,1 mm (0,043")	Típus: 90PX-052XFogosztás: 9,5 mm (3/8")/Mélységhatároló: 1,1 mm (0,043")
Láncvezető lemez	Típus: 124MLEA041Méret: 300 mm(Max. vágási hossz)	Típus: 144MLEA041Méret: 350 mm(Max. vágási hossz)
Lánckerék	Fogszám: 6 / 9,5 mm (3/8")
Terhelés nélküli láncsebesség	14,9 m/s (900 m/perc)
Láncolaj tartály kapacitás	100 ml
Az eszköz számára elérhető akkumulátor*(külön értékesítve)	BSL36A18 / BSL36B18
Súly**	3,4 kg

* A meglévő akkumulátortípusok (BSL3660 / 3620/3626, BSL18xx sorozat, stb.) nem használhatók ezzel az eszközzel.

A Hátitáska energiaellátás (BL36200) és az AC/DC Adapter (ET36A) nem használhatók ezzel a szerszámmal.

** Súly: A fűrészláncot, vezetőrudat, láncvédőt, olajat, akkumulátort nem tartalmazza

SZABVÁNY KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 288. oldalon felsorolt kiegészítőket is tartalmazza.

A szabvány kiegészítők minden külön figyelmeztetés nélkül módosulhatnak.

ALKALMAZÁSI TERÜLETEK

○ Faanyag és fatörzs vágása

O Kerti fák metszése és kivágása

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal
Az akkumulátor kivétele és behelyezése 4 2
A kapcsoló használata*1	5	2
A tartozékok kiválasztása — 289

*1 A kapcsoló működése

Ha bekapcsolja a kapcsolót, miközben nyomja a biztonsági gombot, a fűrészlánc elindul. (16. Ábra) Ha nem nyomja meg a biztonsági gombot, akkor a kapcsolót nem lehet aktiválni.

A kapcsoló megnyomása után, a lánc elkezd forogni, amíg nyomja a kapcsolót.

Ha a kapcsolót elengedi, működésbe lép a fék, és megállítja a láncot.

FIGYELMEZTETÉS

Ne rögzítse a biztonsági gombot, miközben nyomja.

A kapcsoló véletlen működtetésekor, a szerszám váratlanul elindulhat, ami sérülést okozhat.

TÖLTÉS

Az akkumulátor és az akkumulátortöltő nem tartozékai a terméknek.

Kérjük, az újratölthető akkumulátort a használt töltő kezelési útmutatójának megfelelően töltse.

A LÁNC FELSZERELÉSE (CSERÉJE)

FIGYELMEZTETÉS

○ A balesetek megelőzése érdekében, mindig kapcsolja ki a gépet, és vegye ki a tároló akkumulátort.

○ Csak a “MÜSZAKI ADATOK” fejezetben, meghatározottak szerint üzemeltesse a láncfűrészt és a láncvezető lemezt.

○ Ne használja a Hátitáska energiaellátást (BL36200) és az AC/DC Adaptert (ET36A). Konfi gurációjuk miatt a kábel a felhasználó köré tekeredhet és sérülést okozhat.

FIGYELEM

Viseljen vastag kesztyűt és legyen óvatos a láncfűrész által okozott sérülések elkerülése érdekében.

MEGJEGYZÉS

○ A fűrészlánc eltávolításakor távolítsa el a fűrészport az olajcsőról, az olaj nyílásról és a vezető rúd horonyból. Ha a fűrészpor felhalmozódik, akkor a szerszám meghibásodhat.

○ Használja a műszaki leírásban meghatározott, megfelelő típusú láncot.

Ha nem megfelelő vezető rudat szerel be, akkor a lánc leugorhat, és sérülést okozhat.

1. Az oldal burkolat leszerelése (6. Ábra)

Forgassa a fejes csavart az oldal burkolat leszereléséhez.

1. A lánc és a vezető rúd leszerelése (7. Ábra)

Forgassa el a feszítőtárcsát a „-” irányba a fürészlánc kis mértékű lazításához, majd vegye le a lánckerékről. Vegye le a vezetőrúddal együtt a nyíl által jelzett irányba.

3. Az új lánc felrakása a lánckerékre (8. Ábra)

① Helyezze be a fűrészláncot a vezetőrúd hegyétől. Győződjön meg arról, hogy a fűrészláncot úgy helyezte be, hogy a penge a lánckerék alatt található ábra által mutatott irányba néz.

② Helyezze be a fő csavar- és láncfeszítő elemet a vezetőrúdon található furatba a láncot és a vezetőrúd hegyét tartva. Engedje rá a fűrészlánc végét a lánckerékre és szerelje be a vezetőrudat a fűrész testébe.

4. Az oldal burkolat felszerelése (9. Ábra)

① Csatlakoztassa az oldalburkolatot a fület a fűrésztesten található nyílásba helyezve. Győződjön meg arról, hogy a fűrészlánc nem jár le a vezetőrúdról.

② Forgassa el egy menetet a fejes csavart az ideiglenes rögzítéséhez.

Az oldalburkolat visszahelyezése előtt tisztítsa meg annak környékét.before reattaching.

5. Állítsa be a lánc feszességét (10. Ábra)

○ Miközben felemeli a vezető rúd csúcsát, forgassa a feszítő tárcsát a láncfeszesség beállításához.

○ Forgassa a feszítőtárcsát a „+” irányba a fürészlánc feszességének növelése és a „-” irányba a csökkentése érdekében.

6. A fűrész lánc feszességének ellenőrzése (11. Ábra)

Állítsa be úgy a láncfeszességet, hogy a fűrészlánc vezető szem és a vezető rúd közötti távolság 0,5-1 mm legyen a láncot kissé felemelve a vezető rúd közepén.

7. A fejes csavar rögzítése (12. Ábra)

Ha a beállítás kész, emelje fel a vezető rudat, és teljesen húzza meg a fejes csavart.

FIGYELMEZTETÉS

Miután beállította a lánc feszességét, ne feledje teljesen meghúzni a fejes csavart.

Ha nincs meghúzva, az sérülést okozhat.

HASZNÁLAT ELŐTTI ELLENŐRZÉS ÉS ELŐKÉSZÜLETEK

Használat előtt végezze el a következő ellenőrzéseket és előkészületeket.

FIGYELMEZTETÉS

○ A balesetek megelőzése érdekében mindig hajtsa végre az 1-3 lépéseket, miután az akkumulátort kivette a gépböl.

O Ne rögzítse a biztosító gombot benyomott állapotban.

A kapcsoló véletlen működtetésekor, a szerszám váratlanul elindulhat, ami sérülést okozhat.

1. Győződjön meg róla, hogy a kapcsoló ki van kapcsolva

○ Ha úgy teszi be az akkumulátort, hogy nem győződött meg a kapcsoló kikapcsolt állapotáról, akkor a szerszám váratlanul elindulhat, ami sérülést okozhat.

○ Ha bekapcsolja a kapcsolót, miközben megnyomja a biztosító gombot, akkor a szerszám bekapcsol, és amikor a kapcsolót kikapcsolja, a szerszám kikapcsol.

2. A lánc feszességének ellenőrzése

○ Ha a lánc feszessége nem megfelelő, akkor fennáll a lánc vagy a vezető rúd sérülés, illetve a meghibásodás veszélye. Az 5-7 lépés alapján - “A lánc felszerelése (cseréje)” - ellenőrizze a megfelelő láncfeszességet.

○ Amíg a lánc új, addig különösen hajlamos a nyúlásra, ezért rendszeresen ellenőrizze a feszességét, és állítsa be, ha szükséges.

○ Azt is ellenőrizze, hogy a fejes csavar szorosan meg van-e húzva.

Magyar

3. A láncolaj ellenőrzése

○ A szerszámba gyárilag nincs betöltve olaj. Használat előtt győződjön meg róla, hogy az olajtartály fel van töltve a mellékelt olajjal. (13. Ábra)
○ Munka közben rendszeresen ellenőrizze az olajszintet az olajellenőrző ablakon, és végezze el az olaj utántöltést, ha szükséges.
○ Ha a mellékelt láncolaj elfogy, szerezzen be HiKOKI láncolajat, vagy a kereskedelemben kapható, ezzel egyenértékű olajat.

○ A lánc kenése automatikus.

Az automatikus olajozás adagolási mennyisége gyárilag a maximumra van állítva.

A kiáramlási sebesség csökkentéséhez fordítsa el az olajellenőrző nézőüveg jobb oldalán található olajszivattyú állítót az óramutató járásával megegyező irányba. (14. Ábra)

MEGJEGYZÉS

O. Az olajtartály kapacitása körülbelül 100 ml.

Ügyeljen rá, hogy az olajtartályból a láncolaj feltöltésekor ne szivárogjon vagy folyjon túl az olaj.

O Ajánlatos a láncolajból megfelelő raktárkészletet tartani.

Ha olaj nélkül használja a szerszámot, a lánc átéghet, vagy elromolhat a motor.

○ Gondosan ügyeljen rá, hogy ne kerüljön por vagy egyéb idegen anyag az olajtartályba.

Ha por vagy idegen anyag kerül az olajtartályba, a szerszám elromolhat.

○ A szerszám felépítése miatt, az olajtartályban maradt olaj kifolyhat. Habár ez nem jelent működési hibát, de beszennyezheti a tárlóhelyet, ezért legyen óvatos.

Tárolás előtt öntse ki az olajtartályból az olajat, és tegyer valamit a szerszám alá, ami elnyeli az esetlegesen kiszivárgó olajat.

4. A tároló akkumulátor beszerelése (4. Ábra)

A 4. Ábrán látható módon, nyomja határozottan, amíg a helyére nem kattan.

FIGYELEM

Szilárdan rögzítse a tároló akkumulátort.

Ha nem rögzíti szilárdan a tároló akkumulátort, akkor leeshet és sérülést okozhat.

5. A láncfék működésének ellenőrzése (15. Ábra) FIGYELMEZTETÉS

○ Habár a láncfék egy vészleállító eszköz, nem maradéktalanul megbízható. Óvatosan üzemeltesse, hogy megelőzze a visszarúgást.

○ A láncféket veszély esetén és indításkor kell használni. Ne használja feleslegesen.

○ A láncfék fűrészpor felhalmozódás, stb. miatti hibás mozgásának elkerülése érdekében, rendszeresen távolítsa el a szennyeződéseket.

○ A láncfék egy fontos alkatrész a biztonságos működés érdekében.

Amennyiben bármilyen probléma merül fel a láncfék működését illetően, forduljon javításért a HiKOKI hivatalos szervizközponthoz.

○ A termék „BE” állásba kapcsolt láncfékkel kerül kiszállításra. Használat előtt a láncféket ki kell oldani.

A láncfék egy vészleállító eszköz, amely megállítja a láncot, amikor a szerszám visszarúg, stb., amivel csökkenti a kockázatot.

(Lásd a "A visszarúgás okai, és megelőzése.")

Nyomja a láncféket (29) a nyíllal jelzett irányba a láncfék élesítéséhez és a fűrészlánc leállításához. A láncfék kioldásához engedje fel a kapcsolót, és húzza vissza a láncféket.

FIGYELEM

A láncfék csak akkor működik, ha a készülék be van kapcsolva. Olyan helyen ellenőrizze a láncfék működését, ahol nem tartózkodnak emberek és nincsenek akadályok a közelben.

① Nyomja meg a kapcsolót a zár-ki gomb megnyomása közben.
② Nyomja a láncféket előre a fűrészlánc irányába, amint a fűrészlánc elkezd forogni.
③ Amennyiben a fűrészlânc megáll, a láncfék megfelelően működik. A fék kioldásához engedje fel a kapcsolót, és húzza vissza a láncféket.

6. A láncolaj adagolás ellenőrzése (Ábra 16)

○ Ha bekapcsolja a gépet, akkor a láncolaj automatikusan keni a láncot és a vezető rudat.

○ Ha az olaj nem jelenik meg a szerszám indítása utáni 2-3 percen belül, ellenőrizze, hogy nincs-e eldugulva az olaj kifolyócső a fűrészpor felhalmozódása miatt.

(Lásd a "A láncolaj cső tisztítása")

(Lásd a "A láncolaj ellenőrzése")

AKKUMULÁTOR HÁTRALÉVŐ TÖLTÖTTSÉGÉNEK JELZŐJE

Az akkumulátor fennmaradó kapacitását úgy ellenőrizheti, hogy megnyomja az akkumulátor hátralévő töltöttsége jelzőjének kapcsolóját, és leolvassa a kigyulladó jelzőlámpát. (17. ábra, 1. Táblázat)

A jelzőlámpa körülbelül 3 másodperccel azután kapcsol ki, hogy megnyomta az akkumulátor hátralévő töltöttsége jelzőjének kapcsolóját.

Az akkumulátor hátralévő töltöttségének jelzőjét ajánlatos csupán útmutatóként használni, mivel a környezeti hőmérséklet és az akkumulátor állapota szerint a kijelzett kapacitás kisebb eltéréseket mutathat.

rEmellett az akkumulátor hátralévő töltöttségének jelzője eltérhet a szerszám vagy a töltő beépített töltöttség jelzőjétől. (Az akkumulátort nem tartalmazza, az külön megvásárolható)

1. Táblázat

Lámpa jelzése	Fennmaradó töltés
	Világít;Az akkumulátor töltöttségi szintje 75%.
	Világít;Az akkumulátor töltöttségi szintje 50%-75%.
	Világít;Az akkumulátor töltöttségi szintje 25%-50%.
	Világít;Az akkumulátor töltöttségi szintje kevesebb, mint 25%
	Villog;Az akkumulátor hamarosan lemerül.A lehető leghamarabb töltse újra az akkumulátort.
	Villog;A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehül.
	Villog;A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve.A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval.

A fennmaradó töltés jelzője csak tájékoztató jellegű, a külső hőmérséklettől és az akkumulátor tulajdonságaitól függően más-más értékeket jeleníthet meg.

MEGJEGYZÉS

○ Ne üssön rá erősen a kapcsolópanelre és ne törje el azt, mert ebböl problémák származhatnak.
○ Az akkumulátor terhelésének csökkentése érdekében a fennmaradó töltést jelző lámpa csak a kapcsoló megnyomása esetén világít.

VÁGÁSI ELJÁRÁSOK

FIGYELMEZTETÉS

○ Használat előtt ellenőrizze, hogy a láncfék működik.
○ Használat közben erősen markolja a fogantyúkat mindkét kézzel.
○ Ha fát vág alulról, ügyeljen rá, hogy a láncfűrész ne ütődjön a fának.

Ha a szerszám visszarúg, az balesetet okozhat.

○ Munkaszünetben, vagy munka után, mindig kapcsolja ki a szerszámot, és vegye ki az akkumulátort.

Mindig figyelje a munkaterületet és a környező területet, nem legyen ott olyan tárgy, ami sérülést, balesetet vagy meghibásodást okozhat, és ha van, távolítsa el még a munka megkezdése előtt.

Különösen ügyeljen a talphelyzet felvételére, legyen stabil, ne legyen semmilyen tárgy, amiben elbotolhat.

Fák kidöntésekor mindig fordítson különös figyelmet arra az irányra, amerre a fa dőlni vagy gurulni fog, határozzon meg egy megfelelő biztonsági területet és menekülési útvonalat saját maga számára.

① Győződjön meg róla, hogy a szerszám ki van kapcsolva

Ha az akkumulátor be van szerelve, és a kapcsoló a kezelő tudtán kívül működésbe lép, akkor a szerszám váratlanul elindulhat, ami balesetet okozhat.

② A tároló akkumulátor beszerelése (4. Ábra)

A 4. Ábrán látható módon, nyomja határozottan, amíg helyére nem kattan.

③ A kapcsoló működtetése

Győződjön meg róla, hogy a láncfűrész nem érintkezik a fával, kapcsolja be a kapcsolót, és kezdje el a vágást, ha a lánc megfelelően felgyorsult.

FIGYELEM

Amikor bekapcsolja a szerszámot, győződjön meg róla, hogy a lánc semmihez sem ér hozzá.
○ Használat közben ügyeljen rá, hogy a lánc semmilyen más anyaghoz vagy tárgyhoz nem ér hozzá. Főként a vágási művelet befejezése után ügyeljen arra, hogy a szerszám ne érintse a talajt.

MEGJEGYZÉS

Idejében töltse újra az olajtartályt, hogy a szerszámból ne fogyjon ki az olaj.

1. Általános vágási eljárások

(1) Kapcsolja BE a tápfeszültséget, miközben eltartja a láncfűrészt a fától, amit vágni szeretne. Akkor kezdje a vágást, amikor a szerszám elérte a maximális sebességét.
(2) Ha vékony fát vág, nyomja a vezető rúd alapját a fának, és lefelé vágjon, ahogy az a 18. Ábrán látható.
(3) Ha vastag fát vág, nyomja a szerszám elülső részén lévő tüskét a fába, vágjon vízszintes helyzetig, miközben a tüskét forgópontként használja, ahogy az a 19. Ábrán látható.
(4) Ha vízszintesen vágja a fát, fordítsa a szerszám testét jobbra, hogy a láncvezető lemez legyen alul, és tartsa a szerszámot az elülső markolat felső részénél fogva a bal kezével. Tartsa vízszintesen a láncvezető lemezt, és helyezze a szerszám elején lévő tüskét ágyékmagasságba. A tüskét forgópontként használva, vágjon a fába, miközben a hátulsó markolatot jobbra fordítja. (20. Ábra)
(5) Ha alulról vág a fába, könnyedén érintse a fához a vezető rúd felső részét. (21. Ábra)

(6) Használat előtt gondosan tanulmányozza a kezelési utasításokat, próbálja ki a láncfűrészt a gyakorlatban, és gyakorolja a láncfűrész kezelését legalább egy fűrészbakon fekvő farönkön, amiből szeleteket vág le.
(7) Ha támaszték nélküli faanyagot, farönköt vág, próbálja megfelelően kitámasztva rögzíteni azt egy fűrészbakon, vagy egyéb alkalmas módon.

FIGYELEM

○ Ha alulról vágja a fát, veszélyes lehet, ha a szerszám teste visszalóködik a kezelő felé, amikor a lánc túl erősen érinti a fát.
○ Ne vágja át teljesen a fát, amikor alulról kezdi a vágást, mert a vezető rúd felfelé kiszabadulva felrepülhet, és elveszítheti az uralmat felette a vágási művelet végén.
○ Mindig ügyeljen arra, hogy a láncfűrész ne érintse a talajt vagy egy drótkerítést.

2. Faág vágása

(1) Ágak levágása álló fáról:

Egy vastag ágat először a fatörzstöl távoli ponton kell levágni.

Először, kb. az egyharmadáig vágja be alulról, majd vágja le az ágat felülröl. Végül, vágja le az ág maradék részét, akár a fatörzzsel együtt. (22. Ábra)

FIGYELEM

O Mindig kerülje a faágak leesését.
O Mindig számítson a láncfűrész visszarúgására.
(2) Faágak levágása álló fákról:

Először azokat az ágakat vágja le, amelyek nem érnek a földre, majd azokat, amelyek leérnek. Ha olyan vastag ágat vág, amely érinti a földet, akkor vágja be kb. félig felülról, majd vágja le alulról indítva. (23. Ábra)

FIGYELEM

○ Ha olyan ágakat vág, melyek érintik a földet, akkor legyen óvatos, nehogy a vezető rúd beragadjon a feszültség miatt.
A vágási folyamat végén legyen óvatos, mert a farönk gurulni kezdhet.

3. Farönk vágása

Ha farönköt vág, ami a 24. Ábrán látható helyzetben van, először vágja be kb. egyharmadig alulról, majd vágja át teljesen felülről. Ha a 25. Ábrán látható üreges farönköt vág, először vágja be kétharmadig felülről, majd vágja le alulról felfelé vágva.

FIGYELEM

○ Vigyázzon arra, nehogy a vezető rúd beragadjon a farönkbe a feszültség miatt.
○ Ha lejtős területen dolgozik, akkor ne feledje, hogy a farönk hegy felöli oldalára álljon. Ha a völgy felöli oldalon áll, akkor a levágott rönk a kezelő felé gurulhat.

4. Elfektetett rönk vágása

Győződjön meg róla, hogy a rönk stabil.

Nyomja a rönktámaszt a rönkhöz. A rönktámaszt használja forgástengelyként, amely mentén a fogantyú emelhető a vágás elvégzéséhez. (26. Ábra)

5. Két végén alátámasztott rönk vágása

Kezdje a fűrészelést a rönköt fentről körülbelül egy harmadáig bevágva, majd alulról fejezze be a vágást. Előfordulhat, hogy a vezetőrúd beragad a fűresz által végzett vágásba, ha a teljes vágást felülről próbálja elvégezni. (27. Ábra)

6. Fák kivágása

(1) Vágjon alá (1 a 28. Ábrán látható módon):

Készítsen egy alávágást abban az irányban, amerre a fát dönteni akarja.

Az alávágás mélysége legyen a fa átmérőjének 1/3 része. Soha ne döntsön ki fát megfelelő alávágás nélkül.

(2) Vágjon be hátulról a (② a 28. Ábrán látható módon):

Vágjon be hátulról kb. 5 cm-rel magasabban és párhuzamosan a vízszintes alávágással.

Ha a lánc beakad vágás közben, akkor állítsa le a fűrészt, és használjon éket a kiszabadításához. Ne vágjon mélyen a fába.

Magyar

FIGYELEM

○ A fa kivágását úgy kell végrehajtani, hogy ne veszélyeztessen embereket, ne károsítson kommunális létesítményeket, és ne sérüljön senkinek a tulajdona.
○ Ne feledje, hogy a hegy felöli oldalra kell állni, mert a fa valószínűleg a völgy felé fog dölni és gurulni a kivágás után.

Óvintézkedések a vágási munkák során

Nagyüzemi müveletek és megszakítás nélküli munkák

A készülék egy túlmelegedés-védővel kerül forgalomba, mely megvédi azokat az elektromos részeket, melyek az akkumulátort vezérlik. Tartós használat vagy a szerszámra kifejtett nyomás miatti nagy terheléssel történő működtetés során a szerszám hőmérséklete megemelkedik, és előfordulhat, hogy a túlmelegedésgátló áramkör kiold, melynek következtében a szerszám kikapcsol.

Ha ez történne, hagyja, hogy a gép lehüljön. Ha a hömérséklet lecsökkent, a gépet ismét használhatja. Ha folyamatos működés esetén az akkumulátor cseréjére van szükség, hagyja a gépet 15 percig pihenni.

A láncfűrész szorítása/erőltetése

Mindig határozottan markolja meg a láncfűrészt.

Továbbá, ne eröltesse a szükségesnél jobban a láncfűrészt. Vágás közben, a többleterő alkalmazása a láncfűrészen nem gyorsítja a vágási folyamatot. Ez túlerölteti a motort, rontja a teljesítményt, károsodást és a motor vagy a vezető rúd működési hibáját okozhatja.

Olyan működési tartományban használja a gépet, amely még megfelelő sebességet biztosít.

Különösen, amikor a láncfűrész elakad (beszorul) a túlzott erőltetés miatt, az sérülést vagy a szerszám meghibásodását okozhatja.

Láncfogó

○ A láncfogó az erőforrás alatt helyezkedik el, és megakadályozza, hogy láncszakadás esetén a lánc visszacsapjon a használóra.
○ Ha a fűrészlánc elszakad, cserélje ki a láncot egy újra az "A lánc felszerelése (cseréje)" fejezet alapján.

A FÜRÉSZ LÁNC ÉLESÍTÉSE

FIGYELMEZTETÉS

A balesetek megelőzése érdekében, mindig kapcsolja ki a kapcsolót, és vegye ki a tároló akkumulátort a géptestböl.

FIGYELEM

A fürész lánc kezelésekor mindig viseljen kesztyüt.

MEGJEGYZÉS

Élesítse meg a láncot, és állítsa be a mélységmérőt a vezető rúd középső részénél, miközben a lánc a géptestre van szerelve.

Ha a láncszemek élessége csökken, a motor és a géptest minden része túlterhelődik, és csökken a hatékonyság.

A szerszám optimális teljesítményének érdekében gyakori karbantartás szükséges, a lánc élességének helyreállítására.

1. Penge élesítés

4 mm átmérőjű kerek élezőt használjon.

A kerek élezőt a lánc éléhez kell tartani úgy, hogy átmérőjének egy ötöde túlnyúljon a penge tetején, a 29. ábrán látható módon. Élezze meg a pengéket a kerek élezőt a vezetőrúdhoz képest 30°-os szögben tartva, a 30. ábrán látható módon.

Övatosan élezze meg a pengéket a kerek élezőt a fogó irányába tolva.

Ügyeljen arra, hogy a kerek élező ne érjen hozzá a fűrészlánchoz az élező visszahúzásakor.

Minden fürészpengét feltétlenül ugyanabban a szögben élezzen, ellenkező esetben a szerszám vágási hatékonysága romlik. A pengék helyes élezéséhez megfelelő szög a 31. ábrán látható. (A kerek élező külön megvásárolható.)

2. Mélységmérő beállítása

FIGYELMEZTETÉS

○ Ne csiszolja az ütköző kötöző szíj felső részét és az ütközőmeghajtót, valamint ne deformálja el az említett alkatrészek alakját.
○ A mélységmérők beállításának illeszkednie kell az előre meghatározott méretekhez és alakokhoz, ellenkező esetben megnő a visszarúgás veszélye, ami sérülést okozhat.

Ütköző kötőpánt

Otkozomegnajto

Az összes mélységmérőt azonos módon kell elhelyezni, mert azok a mélység beállítását szolgálják ott, ahol a vágó a fára fekszik.

A fűrész lánc élezésekor feltétlenül ellenőrizze kétszer vagy háromszor a mélység mérőt. (32. Ábra)

Helyezzen egy mélységmérő gyalut a fűrészláncra, tegye a mérőt láthatóvá a horonynál, és használjon egy lapos reszelőt a rész mélységmérő gyaluból történő kimetszéséhez. (33. Ábra) (A mélységmérő gyalu és lapos reszelő külön megvásárolható.)

A mélységmérő leeszelését követően, kerekítse le a mélységmérő elülső oldalát, ahogy volt. (34. Ábra)

A fűrészlánc megélezése után tegye azt láncolajba, hogy lemossa róla a reszeléket.

Ha a reszeléket nem tisztítja le, akkor a fűrészlánc és a vezető rúd nagyon gyorsan elkopik használat közben.

A mélységmérő gyalu kerek élezővel történő megmunkálás esetén is használható. (35. Ábra)

KARBANTARTÁS ÉS ELLENŐRZÉS

Vizsgálja át a szerszám minden részét, és végezzen karbantartást a munka befejezése után, a tárolás előtt.

FIGYELMEZTETÉS

Karbantartás és átvizsgálás közben mindig kapcsolja ki a gépet, és vegye ki belőle az akkumulátort. Továbbá, húzza ki a töltő tápfeszültség vezetékét a hálózati csatlakozóból.

FIGYELEM

A fűrész lánc kezelésekor mindig viseljen kesztyűt.

1. A fűrész lánc átvizsgálása

○ Vizsgálja meg alkalmanként a fűrészláncot. Ha rendellenességet tapasztal, cserélje ki a láncot egy újra az “A lánc felszerelése (cseréje)” fejezet szerint.
○ Ellenőrizze a lánc feszességét, és azt hogy helyesen meg van e húzva.
○ Ne használja a gépet, ha a lánc tompa, és élezze meg, "A fűrész lánc élesítése" fejezet szerint.
○ Használat után, gondosan olajozza meg a fűrészláncot és a vezető rudat a rozsdásodás megelőzése érdekében.

MEGJEGYZÉS

Az oldalburkolat, lánckerék, láncolajozó és a vezetőrúd tisztításakor tekintse meg a „Fűrészlánc beszerelése (cseréje)” eljárást és cserélje ki a fűrészláncot.

2. Az oldalburkolat és a lánckerék tisztítása (36. ábra)

Távolítson el minden forgácsot vagy port az alkatrészek belsejéből.

3. A láncolaj cső tisztítása (37. Ábra)

A láncolaj cső tisztítása előtt, szerelje le az oldal burkolatot és a vezető rudat.

4. A vezető rúd tisztítása (38. Ábra)

Ha fűrészpor vagy hasonló szennyeződés tömíti el a vezető rúd vezetősínt, vagy az olajcsövet, akkor az olaj nem jut el a kenési helyekre, és a gép elromlik.

Minden használat, és a vezető rúd cseréje után szerelje le a vezető rudat, és tisztítson ki minden fűrészport a vezetősínből. (Lásd "A lánc felszerelése (cseréje).")

5. Láncfék tisztítása (39. Ábra)

Egy kefével távolítson el minden forgácsot a fűrésztest részeiből.

6. A láncfogó ellenőrzése (40. Ábra)

A láncfogó a kezelő védelmét szolgálja, hogy ne üsse meg a fűrészlánc, ha a lánc kilazul vagy leválik.

A láncfogó az oldalburkolaton belül helyezkedik. Ellenőrizze annak megerősítéséhez, hogy a láncfogó nem sérült-e.

7. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítőcsavart, és ügyeljen rá, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar ki lenne lazulva, azonnal húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.

8. A motor karbantartása

A motor részegység az elektromos szerszámgép "szíve". Ügyelni kell arra, nehogy a motor tekercselése megrongálódjon és/vagy olajjal, illetve vízzel benedvesedjen.

9. Az akkumulátor rekesz és az akkumulátor tisztítása (41. Ábra)

Egy kefe vagy levegőpisztoly segítségével távolítson el minden forgácsot vagy port a fűrész tisztán tartása érdekében.

MEGJEGYZÉS

Amennyiben hagyja, hogy forgács vagy por gyúljön fel használat közben, az akkumulátortelep kieshet vagy más balesetet okozhat.

A forgács vagy por felgyülemlése meghibásodásokat okozhat, beleértve az akkumulátor és a sorkapcsok hibás csatlakozását.

○ A tisztítást követően ellenőrizze, hogy az akkumulátortelep könnyen kivehető és visszatehető-e a szerszámtestbe.

10. A kéziszerszám külső tisztítása

Ha a láncfűrész beszennyeződik, tisztítsa le puha, száraz ruhával, vagy szappanos vizes ruhával. Ne használjon klórtartalmú oldószert, benzint vagy festék hígítót, mert ezek feloldhatják a műanyagot.

11. Tárolás

○ Minden alkatrészt alaposan tisztítson meg. A fém alkatrészeket vonja be vékonyan korróziógátló anyaggal.

○ Tárolás előtt feltétlenül javítsa meg a sérült részeket.

○ Tárolás előtt tisztítsa meg a szerszám minden részét, végezze el a karbantartást, és tegye fel a lánc tokot a láncvezető lemezre.

○ Tárolja a láncfűrészt olyan helyen, ahol a hőmérséklet kevesebb, mint 40°C, és nem férhetnek hozzá gyerekek.

MEGJEGYZÉS

Lítiumion akkumulátorok tárolása.

Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.

Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.

Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátorokat alkalmazzon. Ha nem általunk gyártott akkumulátort alkalmaz, vagy ha szétszereli és módosítja az akkumulátort (mint pl.: szétszerelés és cellák vagy más alkatrészek cseréje), nem garantálható vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

CS3630DB

Mért A hangteljesítmény-szint: 107 dB (A)

Mért A hangnyomás-szint: 87 dB (A)

Bizonytalanság K: 3 dB (A)

CS3635DB

Mért A hangteljesítmény-szint: 105 dB (A)

Mért A hangnyomás-szint: 85 dB (A)

Bizonytalanság K: 3 dB (A)

Viseljen hallásvédelmi eszközt.

EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

CS3630DB

a_h = 2,5 ~m / s^2

Bizonytalanság K = 1,5 m/s²

CS3635DB

a_h = 2,4 ~m / s^2

Bizonytalanság K = 1,5 m/s²

A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére.

FIGYELMEZTETÉS

○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és

○ Azonosítsa védelméhez szükséges biztonsági intézkedések azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időntúl).

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

HIBAELHÁRÍTÁS

Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához.

1. Szerszámgép

Probléma Lehetséges ok Megoldás
A motorhang hallatszik, de a fűrészlánc...○ nem mozdul○ nem mozog szabadon	A láncfék aktiválva lehet.	A láncfék karját maga felé húzva oldja ki.
	A fűrészlánc túl feszes.	Ellenőrizze a fűrészlánc feszességét, és ha túl feszes, lazítsa meg.
	A fűrészlánc kijön a lánckerékből.	Ellenőrizze, hogy a fűrészlánc megfelelően helyezkedik-e el a lánckeréken.
	Az oldalburkolaton belül...→ fűrészpor halmozódott fel→ idegen anyag van	Tisztítsa meg az oldalburkolatot.
	A vezető rúd csőben...→ fűrészpor halmozódott fel→ nem folyik az olaj	Tisztítsa ki a vezető rúd csövet és az olajnyílást.Ellenőrizze, hogy van-e olaj az olajtartályban, és szükség szerint töltsön utána.
Életlenség A fűrészlánc...	→ elhasználódott vagy törött a penge→ rozsdás	Élezze meg a fűrészláncot.Ha a kopás vagy a törés nagyon súlyos, akkor cserélje ki a láncot.
	A fűrészlánc forgásiránya fordított.	Szerelje fel újra megfelelő forgásirányban.
	A fűrészlánc túl laza.	Ellenőrizze a fűrészlánc feszességét, és ha túl laza, feszítse meg.
Láncolaj○ lassan áramlik○ nem jön ki (beragad)	Kevés az olaj az olajtartályban. Töltsön be láncolajat.
	A láncolaj cső eltömődött. Tisztítsa meg a láncolaj csövet.
Az akkumulátort nem lehet behelyezni	Az eszközhöz meghatározott típusú akkumulátortól eltérő típusú akkumulátor behelyezése.	Szabályozható feszültségű akkumulátort helyezzen be.

SYMBOLY

VAROVÁNÍ
