CS3630DB - Pila HiKOKI - Bezplatný návod k obsluze

Značka	HiKOKI
Model	CS3630DB
Typ produktu	Bezdrátová řetězová pila
Napětí	36 V
Kompatibilní baterie	BSL36A18, BSL36B18 (prodává se samostatně)
Délka vodicí lišty	300 mm (maximální délka řezu)
Rozteč řetězu	9,5 mm (3/8")
Tloušťka řetězu	1,1 mm (0,043")
Typ řetězu	90PX-045XP
Řetězové kolo	6 zubů (9,5 mm)
Rychlost řetězu naprázdno	14,9 m/s (900 m/min)
Kapacita olejové nádrže	100 ml
Hmotnost (bez baterie, lišty, řetězu)	3,4 kg
Hladina akustického tlaku (LpA)	87 dB(A)
Hladina akustického výkonu (LwA)	107 dB(A)
Vibrace (ah)	2,5 m/s² (K=1,5)
Použití	Řezání polen, kácení, prořezávání stromů
Brzda řetězu	Ano (nouzové zastavení)
Mazání	Automatické, nastavitelné
Napínání řetězu	Beznástrojové nastavení kolečkem
Záruka	V souladu s národními předpisy
Údržba a čištění	Pravidelné čištění lišty, řetězu, brzdy a prostoru pro baterii
Náhradní díly	Řetěz, vodicí lišta, řetězové kolo, boční kryt, baterie
Bezpečnost	Brzda řetězu, blokovací tlačítko, ochranný oblouk, snímač řetězu

Často kladené otázky - CS3630DB HiKOKI

Jak spustit řetězovou pilu HiKOKI CS3630DB?

Ujistěte se, že je baterie vložena a že brzda řetězu je uvolněna. Nejprve stiskněte blokovací tlačítko (umístěné na rukojeti), poté stiskněte spínač pro spuštění řetězu. Uvolněním spínače jej zastavíte.

Jak nastavit napnutí řetězu?

Otáčejte knoflíkem napnutí (umístěným na bočním krytu) ve směru '+' pro zvýšení napnutí a '-' pro snížení. Napnutí je správné, když vůle mezi vodicím článkem a vodicí lištou je 0,5 až 1 mm uprostřed lišty.

Jak naplnit olejovou nádrž řetězu?

Otevřete víčko olejové nádrže (označení E) a nalijte olej na řetěz HiKOKI nebo ekvivalentní až po uvedenou hladinu. Kapacita je přibližně 100 ml. Víčko pevně uzavřete. Zkontrolujte hladinu pomocí ukazatele (označení F).

Jak vyměnit řetěz a vodicí lištu?

Vyjměte baterii a sejměte boční kryt. Povolte řetěz pomocí kolečka napnutí, poté vyjměte starý řetěz a lištu. Nasaďte nový řetěz na řetězové kolo v souladu se směrem řezání, vložte lištu a poté nasaďte kryt. Nastavte napnutí podle pokynů.

Kdy je třeba řetěz nabrousit?

Řetěz brouste, jakmile řezání zpomalí nebo produkuje jemné piliny. Použijte kulatý pilník o průměru 4 mm při dodržení úhlu 30° vzhledem k liště. Každý zub brouste rovnoměrně. Po 2-3 nabroušení zkontrolujte a upravte hloubkový doraz.

Co dělat v případě zpětného rázu pily?

Zpětný ráz může nastat, pokud se špička vodicí lišty dotkne předmětu nebo se řetěz zablokuje. Abyste mu předešli, držte pilu pevně oběma rukama, vyhněte se řezání nad ramenem a používejte vhodnou lištu a řetěz. V případě zpětného rázu nepouštějte pilu a udržujte ji pod kontrolou.

Jakou baterii používat s CS3630DB?

Používejte výhradně baterie BSL36A18 nebo BSL36B18 (36 V, kompatibilní multi-volt). Starší baterie (BSL3660 atd.) a záďový systém (BL36200) nejsou kompatibilní.

Jak udržovat pilu po použití?

Vyjměte baterii. Očistěte piliny z bočního krytu, řetězového kola, drážky lišty a olejového výstupu. Namažte řetěz antikorozním olejem. Zkontrolujte napnutí řetězu a funkci brzdy. Nářadí skladujte na suchém místě mimo dosah dětí.

Jak zkontrolovat brzdu řetězu?

Spusťte pilu, poté posuňte páku brzdy řetězu (přední) dopředu. Řetěz by se měl okamžitě zastavit. Pro uvolnění uvolněte spínač a páku přitáhněte k sobě. Testujte na volném prostranství před každým použitím.

Jaké bezpečnostní vybavení nosit při používání?

Vždy noste ochranné brýle, přilbu s ochranou sluchu, silné rukavice, protiprořezové kalhoty a bezpečnostní protiskluzovou obuv. Pilu nikdy nepoužívejte jednou rukou nebo nad ramena.

NÁVOD K OBSLUZE CS3630DB HiKOKI

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	CS3630DB / CS3635DB: Akku Řetězová pila
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Nepoužívejte toto elektrické nářadí v dešti nebo vlhku a nenechávejte jej venku v dešti.
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
	Čtete, seznamte se a dodržujte všechna varování a pokyny v tomto manuálu i na přístroji.
	Při práci s tímto zařízením vždy používejte ochranu hlavy, zraku i sluchu.
	Dávejte pozor na případný zpětný ráz řetězové pily a nedostaňte se do styku se špičkou lišty.
	Držení pily jednou rukou není povoleno.
	Při používání držte vždy řetězovou pilu oběma rukama.
	Olejová náplň karburátoru
	Seřízení množství dodávaného řetězového oleje
	Spínač indikátoru stavu baterie
	Odpojte baterii

CO JE CO? (Obr. 1)

A: Spínač: Zařízení aktivované prstem.
B: Tlačítko odjištění: Toto tlačítko předchází náhodnému spuštění spouště.
C: Brzda řetězu: Zařízení pro zastavení nebo zablokování řetězové pily.
D: Trnová opěrka: Zařízení, okolo něhož se otáčí pila při práci se stromem nebo kládou.
E: Víčko olejové nádrže: Víčko pro uzavření olejové nádrže.
F: Stavoznak oleje: Okénko pro kontrolu množství oleje pro mazání řetězu.
G: Přední držadlo: Nosné držadlo umístěné vpředu nebo směrem dopředu od hlavního tělesa.
H: Baterie (pródává se samostatně): Zdroj napájení pro pohánění jednotky.
I: Zadní držadlo: Podpěrná rukojeť umístěná na zadní straně hlavního těla pily,
J: Volič napnutí: Zařízení pro nastavení napnutí řetězu pily
K: Knoflík: Knoflík pro připevnění bočního krytu.

L: Řetězová pila: Řetěz sloužící jako rezný nástroj.
M: Vodicí lišta: Součást, která drží a vodí řetěz pily.
N: Boční kryt: Ochranný kryt vodicí lišty řetězové pily, spojky a řetězky při používání řetězové pily.
O: Přívod oleje: Olejová nádrž
P: Kryt řetězu: Kryt na vodicí lištu a řetěz pily, když se jednotka nepoužívá.

⚠️ UPOZORNĚNÍ

Tato motorová pila (CS3630DB / CS3635DB) byla navržena speciálně pro údržbu a úpravu stromů. Tuto pilu mohou používat pouze osoby vycvičené k údržbě a úpravě stromů. Sledujte veškerou literaturu, postupy a doporučení odpovídajících profesionálních organizací. V opačném případě hrozí riziko úrazu. Při řezání větví doporučujeme použití zvedací plochy. Techniky slaňování jsou velmi nebezpečné a vyžadují speciální výcvik. Obsluha pily musí byt vycvičena a obeznámena s použitím bezpečnostního zařízení a pracovních a šplhacích technik. Vždy používejte ochrannou výbavu obsluhy i pily.

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ

⚠️ VAROVÁNÍ

Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.

Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Údržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají přičinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.

Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.

Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.

Chraňte napájecí šnůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.

Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.

Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.

c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.

Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.

Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.

Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.

Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.

Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.

Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.

Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed'te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.

Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.

Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.

Nabiječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.

b) Elektrické nářadí používejte výhradně se specifikovanými akumulátorovými zdroji.

Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.

c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.

Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.

Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven.

Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpeči zranění.

f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.

Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.

Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

6) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám.

Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ ŘETĚZOVÉ PILY

1. Při běžícím řetězu dbejte na to, abyste se žádnou částí těla nepřiblížili k řetězové pile. Než nastartujete řetězovou pilu, zkontrolujte, zda není řetěz v kontaktu se žádnými předměty. Chvilka nepozornosti při provozu řetězové pily může způsobit kontakt oděvu nebo částí těla s řetězem pily.

2. Vždy držte řetězovou pilu pravou rukou na zadním držadle a levou rukou na předním držadle. Držení řetězové pily v opačné konfiguraci rukou zvyšuje riziko úrazu a je nutné se mu vyhýbat.

3. Motorovou pilu držte pouze za izolované úchopové plochy, protože pilový řetěz se může dostat do styku se skrytými elektrickými vodiči. Pilové řetězy, které se dostanou do styku s „živým“ vodičem, mohou způsobit, že se nechráněné kovové části motorové pily dostanou pod napětí, a mohou pracovníkovi obsluhy způsobit úraz elektrickým proudem.

4. Noste ochranu očí. Doporučujeme používat další ochranné vybavení jako ochranu sluchu, hlavy, rukou, nohou a prstů u nohou. Vhodné ochranné pomůcky sníží riziko zranění způsobeného odletujícími úlomky nebo náhodným dotykem řetězu pily.

5. Nepoužívejte řetězovou pilu v koruně stromu, na žebříku, na střeše nebo v jakékoli jiné nestabilní poloze bez řádné podpěry. Práce s řetězovou pilou může za těchto okolností způsobit vážné zranění.

6. Vždy dbejte na správný postoj a pracujte s řetězovou pilou pouze na pevném, bezpečném a rovném povrchu. Kluzké nebo nestabilní plochy mohou vést ke ztrátě rovnováhy nebo vlády nad řetězovou pilou.

7. Při řezání větve, která pruží, dbejte opatrnosti a počitejte se zpětným pohybem. Při uvolnění pnutí dřevních vláken může napružená větev udeřit obsluhu nebo odhodit řetězovou pilu, která pak není pod kontrolou.

8. Při řezání křoví a mladých stromků dbejte maximální opatrnosti. Tenký materiál se může zachytit v řetězu pily a může šlehnout obsluhu nebo ji vyvést z rovnováhy.

9. Retězovou pilu prénášejte za prední držadlo, s retězem vypnutým a směřujícím od těla. Při prepravě nebo skladování motorové pily vždy nasad'te kryt vodicí lišty. Správnou manipulací s retězovou pilou snížíte pravděpodobnost náhodného kontaktu s pohybujícím se retězem pily.

10. Dodržujte pokyny ohledně mazání, napnutí řetězu a výměny lišty a řetězu. Nesprávně napnutý nebo namazaný řetěz se může přetrhout a zvyšuje riziko zpětného vrhu.

11. Řezejte pouze dřevo. Nepoužívejte řetězovou pilu k jiným než určeným účelům. Například: nepoužívejte motorovou pilu k řezání kovu, plastu, zdiva nebo nedřevěných stavebních materiálů. Při použití řetězové pily k jiným než určeným pracím může dojít k nebezpečné situaci.

12. Při odstraňování zaseknutého materiálu, ukládání ke skladování nebo při provádění údržby řetězové pily dodržujte všechny příslušné pokyny. Ujistěte se, že spínač je vypnutý a bateriový modul vyjmutý. Neočekávané spuštění řetězové pily při odstraňování zaseknutého materiálu nebo při provádění údržby může způsobit vážné zranění.

Příčiny zpětného vrhu a prevence proti nim: (Obr. 2)

Ke zpětnému vrhu může dojit, pokud se špička nebo konec vodicí lišty dostane do styku s předmětem, nebo pokud dřevo sevře řetěz pily v řezu.

Kontakt konce s předmětem může v některých případech způsobit náhlou zpětnou akci, kdy je vodicí lišta „vykopnuta“ nahoru a zpět k obsluze.

Sevření řetězu pily v horní části vodicí lišty může způsobit náhlé cuknutí vodicí lišty směrem zpět k obsluze.

Obě tyto reakce mohou způsobit ztrátu kontroly nad pilou a následný vážný úraz. Nespoléhejte pouze na bezpečnostní prvky, jimiž je pila vybavena. Jako uživatel řetězové pily musíte zajistit taková opatření, která zajistí bezpečnost vašich prací řezání.

Případný zpětný ráz je důsledek nesprávného použití řetězové pily a/nebo nesprávných pracovních postupů nebo podmínek a lze se mu vyhnout přijetím příslušných níže uvedených opatření:

Držte řetězovou pilu pevně oběma rukama, palcem a prsty obepinajícími držadla, a zaujměte takovou polohu těla a paže, která umožňuje odolat sílám zpětného vrhu. Síly zpětného vrhu může obsluha zvládnout, pokud dodržela správná předběžná opatření. Nenechávejte řetězovou pilu bez dozoru.

○ Nenatahujte se a neprovádějte řezy ve výšce nad úrovní ramen. Zabráníte tak neúmyslnému kontaktu konce s předmětem a budete mít lepší kontrolu nad řetězovou pilou v neočekávaných situacích.

○ Používejte pouze náhradní vodící lišty a pilové řetězy určené výrobcem. Nesprávné náhradní vodící lišty a pilové řetězy mohou způsobit přetržení řetězu a/nebo zpětný vrh.

○ Dodržujte pokyny výrobce k broušení a údržbě řetězu pily. Snížení výšky omezovacího zubu může způsobit silnější zpětný vrh.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Při práci netlačte na pilu. Udržujte tělo v teple.

2. Před zahájením práce dodržujte bez výjimek doporučené pracovní postupy a pracujte tak, aby nedošlo k nehodám, které by mohly způsobit úraz.

Čeština

1. Nepoužívejte zařízení za špatného počasí, např. silném větru, dešti, sněžení, mlhy nebo v oblastech s rizikem padání kamení nebo lavin.

Za špatného počasí může dojít k negativnímu ovlivnění úsudku obsluhy a vibracím, které mohou způsobit nehodu.

1. Nepoužívejte zařízení za špatné viditelnosti, např. za špatného počasí nebo v noci. Rovněž je nepoužívejte v dešti nebo v místech vystavených dešti.

Nestabilní stup nebo ztráta rovnováhy mohou způsobit nehodu.

1. Před nastartováním zařízení zkontrolujte vodicí lištu a řetěz pily.

○ Pokud je prasklá vodicí lišta nebo přetržený řetěz pily nebo pokud je produkt poškrábaný nebo ohnutý, zařízení nepoužívejte.

○ Zkontrolujte, zda jsou vodicí lišta a řetěz pily správně namontované. Pokud je prasklá vodicí lišta nebo přetržený řetěz pily nebo jsou mimo správnou pozici, může dojít k nehodě.

1. Před zahájením práce zkontrolujte, zda není aktivován spínač (v případě, že není stisknuto tlačitko odjištění).

Pokud jednotka nepracuje správně, okamžitě ukončete používání a vyžádejte si opravu u Autorizovaného střediska společnosti HiKOKI.

1. Namontujte řetěz pily správně podle pokynů v návodu k obsluze.

Při nesprávné montáži může řetěz vyjet mimo vodicí lištu a způsobit úraz.

1. Nikdy neodstraňujte žádná bezpečnostní zařízení na řetězové pile (brzda řetězu, tlačitko odjištění, zachycovač řetězu apod.).

Tyto prvky rovněž neupravujte ani nedeaktivujte.

Mohlo by dojít k úrazu.

1. V následujících případech vypněte zařízení a zajistěte řetěz pily proti pohybu:

O Pokud se nepoužívá nebo se opravuje.

○ Pokud se přemístujete na nové pracovní místo.

○ Při kontrole, úpravách nebo výměně řetězu pily, vodicí lišty, krytu řetězu a libovolné jiné části.

O Při doplňování oleje pro mazání řetězu.

O Při odstraňování prachu apod. z těla.

○ Při odstraňování překážek, smetí nebo pilin vzniklých při práci z pracovního prostoru.

O Pri zvedání zařízení nebo pri opouštění zařízení.

O Pokud hrozí jiné nebezpečí nebo riziko.

Pokud se bude řetěz pily stále pohybovat, může dojít k úrazu.

1. Práci obecně provádí jednotlivec. Pokud se práce účastní více osob, zajistěte dostatečné rozestupy mezi nimi.

Zvlášte pokud kácite stojící stromy nebo pracujete na svahu, pokud predpokládáte pády stromů, jejich kulení nebo klouzání, zajistěte, aby nehrozilo žádné nebezpečí dalším osobám.

1. Pracujte více než 15 metrů od dalších osob.

Pokud pracujete ve skupině více osob, zajistěte si rozestupy nejméně 15 m.

○ Hrozí nebezpečí úderu odštěpky a další nebezpečí.

○ Připravte si předem píšťalku nebo jiný signální prvek a určete si odpovídající způsob komunikace s ostatními pracovníky.

1. Před kácením stojících stromů zajistěte následující opatření:

O Před kácením určete bezpečné místo ústupu.

O Předem odstraňte překážky (např. větve, křoví).

○ Na základě komplexního vyhodnocení stavu káceného stromu (např. ohnutí kmene, pnutí větví) a okolní situace (např. stav sousedních stromů, přítomnost překážek, terén, vítr) rozhodněte o směru pádu káceného stromu a pak naplánujte postup kácení.

Při neopatrném kácení může dojít k úrazu.

1. Při kácení stojících stromů zajistěte následující opatření:

○ Během práce v ěnujte maximální pozornost směru pádu stromu.

○ Při práci na svahu zajistěte, aby se strom nekulil, a vždy pracujte shora svahu dolů.

○ Jakmile začne strom padat, vypněte zařízení, upozorněte okolí a okamžitě se vzdalte do bezpečného místa.

○ Pokud se během práce sevře řetěz pily nebo vodicí lišta ve stromu, vypněte zařízení a uvolněte je pomocí klínu.

1. Pokud dojde během používání k poklesu výkonu zařízení nebo zaznamenáte abnormální zvuk nebo vibrace, okamžitě zařízení vypněte a ukončete používání a vyžádejte si kontrolu nebo opravu v Autorizovaném středisku společnosti HiKOKI.

Pokud budete pokračovat v používání, může dojít k úrazu.

1. Pokud dojde k náhodnému pádu nebo nárazu jednotky, důkladně zkontrolujte, zda nedošlo k poškození, prasknutí nebo deformaci.

Pokud je zařízení poškozené, prasklé nebo deformované, může dojít k úrazu.

1. Při přepravě zařízení ve vozidle zajistěte zařízení proti pohybu.

Hrozí riziko nehody.

1. Nezapínejte zařízení, pokud je nasazen kryt řetězu.

Mohlo by dojít k úrazu.

1. Zkontrolujte, zda nejsou v materiálu žádné hřebíky a jiné cizí předměty.

Pokud přijde řetěz pily do styku s hřebíkem, může dojít k úrazu.

1. Chcete-li zabránit sevření vodicí lišty v materiálu při řezání na nerovném terénu nebo při působení hmotnosti materiálu při řezání, vložte do blízkosti místa řezání podpůrnou platformu.

Pokud dojde k sevření vodicí lišty, může dojít k úrazu.

1. Pokud má být po použití přístroj přepravován nebo uložen ke skladování, řetěz bud' sundejte z pily, nebo na něj nasad'te jeho ochranné pouzdro.

Pokud přijde řetěz pily do styku s tělem, může dojít k úrazu.

1. Odpovídající péče o jednotku.

○ Chcete-li zajistit bezpečný a efektivní provoz zařízení, je třeba se dobře starat o řetěz pily, aby poskytoval optimální řezací výkon.

○ Při výměně řetěžu pily nebo vodicí lišty, údržbě těla zařízení, doplňování oleje atd. dodržujte pokyny návodu k obsluze.

1. Opravy zařízení si vyžádejte v servisu.

○ Neupravujte zařízení, protože odpovídá platným bezpečnostním normám.

○ S případnými opravami se vždy obraťte na Autorizované středisko společnosti HiKOKI.

Pokud budete chtít opravit zařízení vlastními silami, může dojít k nehodě nebo úrazu.

1. Pokud jednotku nepoužíváte, zajistěte její správné skladování.

Vypustte olej a uložte ji na suché místo mimo dosah dětí nebo v zamčeném místě.

1. Pokud již nejsou viditelné varovné štítky, odlupují se nebo jsou z jiného důvodu nečitelné, opatřete nové varovné štítky.

Varovné štítky získáte v Autorizovaném středisku společnosti HiKOKI.

1. Pokud pro práci platí místní pravidla nebo směrnice, dodržujte je.

2. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny.

Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

1. Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.

○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.
○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.
○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu.
V opačném případě by mohlo dojít ke žkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.
28. Nástroj a akumulátor vždy používejte při teplotách mezi -5°C a 40°C.

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE AKUMULÁTORU A NABÍJEČKY (prodává se samostatně)

1. Akumulátor vždy nabíjejte v rozmezí teplot 0°C–40°C. Za teplot nižších než 0°C dojde k přebití akumulátoru, což je nebezpečný stav. Za teplot překračujících 40°C akumulátor nelze nabíjet.
   Nejvhodnějšími teplotami k nabíjení je rozmezí 20°C–25°C.
2. Nabíječku nepoužívejte nepřetržitě.
   Jakmile dokončíte nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.
3. Zajistěte, aby do otvoru pro připojení dobíjecího akumulátoru nevnikly cizí předměty nebo nečistoty.
4. Nikdy nerozebírejte dobíjecí akumulátor nebo nabíječku.
5. Dobíjecí akumulátor nikdy nezkratujte.
   Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
6. Nevhazujte akumulátor do ohně.
   Akumulátor může v takovém případě explodovat.
7. Použitím vyčerpaného akumulátoru můžete poškodit nabíječku.
8. Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
9. Do větracích otvorů v nabíječce nevkládejte žádné předměty.
   Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky.

UPOZORNĚNÍ PRO LITHIUM-IONOVÉ BATERIE

Z důvodu prodloužení životnosti je lithium-ionová baterie vybavena ochrannou funkcí zastavení výkonu.

V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač.

Nejedná se o závadu ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity baterie, motor se zastaví.

V takovém případě baterii okamžitě dobijte.

1. Pokud je nástroj přetížen, motor se může zastavit. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení. Potom můžete nástroj znovu používat.

2. Je-li baterie přehřátá a přetížená, může se bateriový pohon zastavit.

V tom případě prestaňte baterii používat a nechte ji vychladnout. Poté ji můžete opět používat.

Dále prosím dbejte následujících varování a upozornění.

UPOZORNĚNÍ

Abyste předešli případnému úniku kapaliny z baterie, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících bezpečnostních pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.
   ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
   ○ Ujistěte se, že se piliny a prach padající během práce na elektrický nástroj neusazují na akumulátoru.
   ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
   ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na ní může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).
2. Nepropichujte baterii ostrým předmětem jako je nehet, nebouchejte do ní kladivem, nestoupejte na ni, neházejte jí ani ji nevystavujte závažným fyzickým šokům.
3. Nepoužívejte viditelně poškozenou či deformovanou baterii.
4. Nepoužívejte baterii s obrácenou polaritou.
5. Nepřipojujte ji přímo k elektrickému výstupu ani k zásuvce cigaretového zapalovače v automobilu.
6. Nepoužívejte baterii k jinému než specifikovanému účelu.
7. Pokud se nabíjení baterie nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
8. Nevystavujte baterii působení vysokých teplot nebo vysokého tlaku, neumístujte ji např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.
9. V prípadě zjištění úniku nebo zápachu okamžitě umístěte z dosahu ohně.
10. Nepoužívejte v oblasti se silnou statickou elektřinou.
11. V případě úniku kapaliny z baterie, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování baterii okamžitě vyjměte z přístroje či nabíječky a přestaňte ji používat.
12. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

POZOR

1. Pokud se vám kapalina unikající z baterie dostane do očí, netřete si je a dobře je vymyjte čistou vodou jako je voda z vodovodu a ihned kontaktujte lékaře.
   Bez ošetření může kapalina způsobit problémy se zrakem.
2. Pokud se kapalina dostane do kontaktu s vaší pokožkou či oděvem, ihned omyjte čistou vodou jako je voda z vodovodu.
   Kapalina může způsobit podráždění kůže.
3. Zjistíte-li při prvním použití baterie rez, zápach, přehřátí, ztrátu barvy, deformaci a/nebo jinou abnormalitu, nepoužívejte ji a vraťe ji vašemu dodavateli či prodejci.

UPOZORNÉNÍ

Pokud se do koncovky akumulátoru Li-ion dostane elektricky vodivý cizí předmět, může to způsobit zkrat a následně nebezpečí požáru. Při skladování akumulátoru dbejte následujících pokynů.

○ Neumístujte do skladovacího kufříku elektricky vodivé odřezky, hřebíky, ocelové dráty, měděné dráty ani žádne jiné dráty.

○ Akumulátor k uskladnění bud' nainstalujte do elektrického nástroje nebo ho opatrně zatlačte do krytu akumulátoru tak, aby byly zakryty větrací otvory z důvodu zamezení zkratům (Viz. Obr. 3).

TÝKAJÍCÍ SE PŘEPRAVY LITHIUM- IONTOVÝCH BATERIÍ

Při přepravě lithium-ionové baterie se řídte následujícími opatřeními.

VAROVÁNÍ

Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

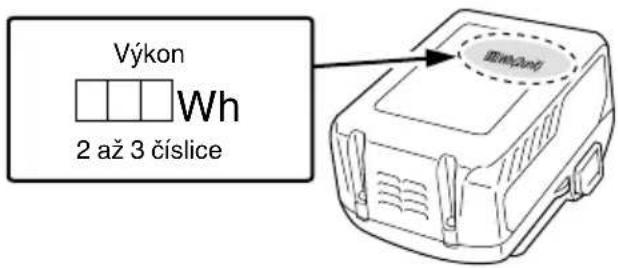

○ Lithium-ionotové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.

○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

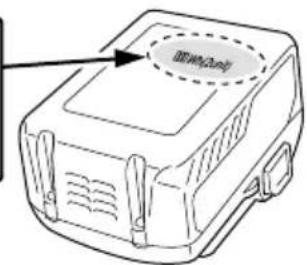

Výkon Wh 2 až 3 číslice

POPIS OČÍSLOVANÝCH POLOŽEK (Obr. 2–Obr. 41)

1	Akumulátor Snížení napnutí			27	Nastavení olejového čerpadla	40	Vyčnívající hlava omezovacího zubu
2	Zámek	15	Řetězová pila	28	Brzda řetězu	41	Zaoblit
3	Větrací otvory Vodicí lišta Spoušť			29		42	Výtok oleje pro mazání řetězu
4	Koncovky Konec vodicí lišty Uvolnění Drážka			30		43
5	Kryt na baterie Řetězka	18		31	Spínač indikátoru stavu baterie	44	Olejový kanálek
6	Zasunout Směr lišty	19		32	Kontrolka stavu nabití baterie	45	Zachycovač řetězu
7	Zatáhnout	20	Ilustrace znázorňující směr břitů	33	Trn	46	Drážky pro zasouvání akumulátoru
8	Tlačítko odjištění Šroub Zadní držadlo Svorka (výrobek)			34		47
9	Spínač	22	Výčnělek pro napínání řetězu	35	Přední držadlo Vzduchová-pistole	48
10	Knoflík	23	Kulatina	36	Kulatý pilník	49	Svorka (akumulátor)
11	Boční kryt	24	Vodicí článek	37	1/5 průměru pilníku	50	Drážky pro zasouvání
12	Volič napnutí	25	Olej pro mazání řetězu	38	Kalibr hloubky
13	Zvýšení napnutí	26	Stavoznak oleje	39	Plochý pilník

SPECIFIKACE

Model	CS3630DB	CS3635DB
Napětí	36 V
Řetěz pily	Typ: 90PX-045X Rozteč: 9,5 mm (3/8") / omezovací zub: 1,1 mm (0,043")	Typ: 90PX-052X Rozteč: 9,5 mm (3/8") / omezovací zub: 1,1 mm (0,043")
Vodicí lišta	Typ: 124MLEA041 Velikost: 300 mm (max. řezná délka)	Typ: 144MLEA041 Velikost: 350 mm (max. řezná délka)
Řetězka	Počet zubů: 6 / 9,5 mm (3/8")
Rychlost řetězu naprázdno	14,9 m/s (900 m/min)
Objem nádrže na olej pro mazání řetězu	100 ml
Akumulátor dostupný pro toto nářadí* (prodává se samostatně)	BSL36A18 / BSL36B18
Hmotnost**	3,4 kg

* Stávající akumulátory (BSL3660/3620/3626, BSL18xx série atd.) nelze u tohoto nářadí použít.
Napájení typu Back Pack (BL36200) a AC/DC adaptér (ET36A) nelze u tohoto nářadí použít.
** Hmotnost: Retěz pily, vodicí lišta, ochranné pouzdro na retěz, olej, akumulátor nejsou součástí balení.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 288.

Standardní příslušenství podléhají změnám bez předešlého upozornění.

POUŽITÍ

O Řezání kmenů/klád

○ Prořezávání, kácení zahradních stromů

MONTÁŽ A PROVOZ

Činnost Obrázek Strana
Vyjmutí a vložení akumulátoru 4 2
Činnost spínače*1	5	2
Výběr příslušenství — 289

*1 Funkce spínače

Při aktivaci spínače za současného stisknutí tlačítka odjištění se začne točit řetěz pily. (Obr. 16)

Pokud není stisknuté tlačítko odjištění, spínač nelze aktivovat.

Po aktivaci spínače pokračuje otáčení řetězu pily, dokud je spínač stisknutý.

Po úvolnění spínače brzda zabrzdí otáčení řetězu pily.

UPOZORNĚNÍ

Nezajišťujte odjišťovací tlačítko, pokud je stisknuté.

Pokud dojde k náhodné aktivaci spínače, zařízení se může neočekávaně spustit a může dojít k úrazu.

NABÍJENÍ

Akumulátor a nabíječka nejsou součástí dodávky.

U nabíjecích akumulátorů provádějte nabíjení podle pokynů k vámi používané nabíječce.

INSTALACE (VÝMĚNA) ŘETĚZU PILY

UPOZORNĚNÍ

○ Chcete-li zamezit nehodám, vždy vypínejte zařízení a vyjměte akumulátorovou baterii.
O Používejte pouze řetězy pily a vodicí lišty uvedené v části „SPECIFIKACE“.
○ Napájení typu Back Pack (BL36200) a AC/DC adaptér (ET36A) nepoužívejte společně. Díky jejich povedení má kabel sklony omotávat se kolem uživatele a mohl by mu tak přivodit zranění.

POZOR

Noste tlusté, silné rukavice a bud'te opatrní, abyste se neporanili řetězem pily.

POZNÁMKA

○ Při demontáži řetězu pily odstraňte piliny z výtoku oleje, olejového kanálku a drážky vodicí lišty.
V případě nahromadění pilin může dojít k poruše zařízení.
○ Používejte správný typ řetězu pily v souladu se specifikacemi.
Pokud namontujete nesprávný typ vodicí lišty, řetěz pily může z lišty vyjet a způsobit úraz.

1. Demontáž bočního krytu (Obr. 6)

Otáčejte knoflíkem a sejměte boční kryt.

2. Demontáž řetězu pily a vodicí lišty (Obr. 7)

Otočením voličem napnutí ve směru „-“ řetěz pily mírně povolte a poté jej sejměte z řetězového kola. Sejměte ho spolu s vodicí lištou ve směru naznačeném šipkou.

3. Nasazení nového řetězu pily do řetězky (Obr. 8)

① Upevňujte řetěz pily od špičky vodicí lišty. Zajistěte, aby byl řetěz pily orientován tak, že jeho bríty směřují ve směru znázorněném na obrázku pod řetězovým kolem.
② Za současného přidržování řetězu a špičky vodicí lišty vložte šroub a napínák řetězu do otvoru ve vodicí liště. Nasad'te konec pilového řetězu na řetězové kolo a osad'te vodicí lištu na tělo pily.

4. Montáž bočního krytu (Obr. 9)

① Připevněte boční kryt zasunutím třmenu do štěrbiny v těle pily. Ujistěte se, že se řetěz pily neuvolňuje z vodicí lišty.

② Otočením knoflíku o jednu otáčku jej dočasně zajistěte. Před opětovným nasazením odstraňte z okolí bočního krytu veškeré nečistoty.

5. Nastavení napnutí řetězu pily (Obr. 10)

○ Přizvedávejte konec vodicí lišty a otáčením voliče napnutí nastavte napnutí řetězu pily.

○ Otáčením voličem napnutí směrem k „+“ zvyšujete napnutí pilového řetězu a otáčením voličem napnutí směrem k „-“ napnutí řetězu snižujete.

6. Kontrola napnutí řetězu pily (Obr. 11)

Nastavte napnutí řetězu pily tak, aby byla mezera mezi článkem řetězu pily a vodicí lištou při mírném zvednutí řetězu pily přibližně uprostřed vodicí lišty mezi 0,5 a 1 mm

7. Zajištění knoflíku (Obr. 12)

Po dokončení nastavení zvedněte vodicí lištu a zcela utáhněte knoflík.

UPOZORNĚNÍ

Po nastavení napnutí řetězu pily zkontrolujte, zde je knoflík zcela dotažený.

Pokud bude povolený, může dojít k úrazu.

KONTROLA A PŘÍPRAVA PŘED POUŽITÍM

Před použitím proved'te následující kontroly a přípravu.

UPOZORNENÍ

○ Chcete-li zamezit nehodám, vždy provádějte kroky 1 až 3 pouze s akumulátorovou baterii odpojenou od těla zařízení.
○ Nezajišťujte odjišťovací tlačítko, pokud je stisknuté.
Pokud dojde k náhodné aktivaci spínače, zařízení se může neočekávaně spustit a může dojít k úrazu.

1. Kontrola vypnutého spínače

○ Pokud vložíte akumulátorovou baterii bez kontroly, zda je spínač aktivován, zařízení se může nečekaně spustit a může dojít k úrazu.

○ Pokud se spínač aktivuje při stisknutém tlačitku odjištění, zařízení se zapne; po uvolnění spínače se zařízení vypne.

2. Kontrola napnutí řetězu pily

○ Pokud je napnutí řetězu pily nesprávné, hrozí nebezpečí poškození nebo poruchy řetězu pily nebo vodicí lišty. Podle kroků 5 až 7 – Instalace (výměna) řetězu pily – zkontrolujte nastavení správného napnutí.

○ Pokud je řetěz pily ještě nový, je zvlášť pružný, proto je nutné pravidelně kontrolovat napnutí a nastavení.

O Rovněž kontrolujte, zda je řádně utažen knoflík.

3. Kontrola oleje pro mazání řetězu

○ Zařízení se dodává s prázdnou nádrží na olej pro mazání řetězu. Před použitím zajistěte doplnění olejové nádrže dodaným olejem mazání řetězu. (Obr. 13)

○ Během práce pravidelně kontrolujte stavoznak oleje a podle potřeby doplňujte.

○ Pokud vám dojde dodaný olej pro mazání řetězu, použijte olej pro mazání řetězu HiKOKI prodávaný samostatně nebo ekvivalentní olej pro mazání řetězu prodávaný na trhu.

Čeština

○ Mazání olejem na řetěz probíhá automaticky.
Průtok oleje pro automatické mazání je nastaven z výroby na maximum.
Chcete-li snížit množství nanášeného oleje, otočte seřizovačem olejového čerpadla po pravé straně průhledítka oleje ve směru hodinových ručiček. (Obr. 14)

POZNÁMKA

○ Objem olejové nádrže je přibližně 100 ml. Při doplňování řetězového oleje se ujistěte, že z olejové nádrže neuniká olej ani olej z nádrže nepřetéká.

○ Doporučujeme udržovat zásobu oleje pro mazání řetězu.

Pokud budete v práci pokračovat bez oleje pro mazání řetězu, může se propálit řetěz nebo může dojít k poruše motoru.

○ Zabraňte přístupu prachu nebo jiných cizích částic do olejové nádrže.

Pokud se do olejové nádrže dostane prach nebo jiné cizí částice, může dojít k poruše zařízení.

Olej mazání řetězu ponechaný v nádrži může unikat z podstaty konstrukce zařízení. Přestože se nejedná o závadu, může dojít ke znečištění skladovacího místa, proto tomuto problému věnujte pozornost.

Pro skladování vyprázdněte olej z olejové nádrže a pod hlavní těleso zařízení umístěte předmět, který bude zachycovat případné úniky.

4. Instalace akumulátorové baterie (Obr. 4)

Jak je vyobrazeno na Obr. 4, baterii pevně zatlačte, dokud nezaklapne.

POZOR

Bezpečně připevněte akumulátorovou baterii.

Pokud není akumulátorová baterie bezpečně připevněná, může upadnout a způsobit úraz.

5. Kontrola funkce brzdy řetězu (Obr. 15)

UPOZORNĚNÍ

○ Přestože brzda řetězu je zařízení pro nouzové zastavení, není zcela spolehlivé. Pracujte se zařízením opatrně, aby nedošlo ke zpětnému vrhu.

Brzda řetězu je určená pro použití ve stavu nouze a při startování. Nepoužívejte ji zbytečně.

○ Abyste zamezili nesprávnému chování brzdy řetězu následkem nahromadění pilin apod., pravidelně zařízení čistěte.

○ Brzda řetězu je důležitou součástí zajišťující bezpečné používání.

Pokud máte jakékoli obavy týkající se provozu brzdy řetězu, vyžádejte si opravu ve svém autorizovaném servisním středísku HiKOKI.

○ Výrobek se dodává s brzdou řetězu nastavenou do polohy „ZAPNUTO“. Brzda řetězu se musí před použitím uvolnit.

Brzda řetězu je zařízení pro nouzové zastavení, které zastaví řetěz pily při zpětném vrhu apod. a sníží tak riziko úrazu.

(Viz, Příčiny zpětného vrhu a prevence proti nim.) Zatlačením brzdy řetězu (29) ve směru naznačeném šipkou brzdu řetězu spustíte a zastavíte řetěz pily. Pro uvolnění brzdy řetězu uvolněte spínač a přitáhněte brzdu řetězu směrem dozadu.

POZOR

Brzda řetězu funguje, pouze pokud je zapnuté napájení. Funkci brzdy řetězu kontrolujte v místě, kde nejsou v blízkosti žádné osoby nebo překážky.

① Stiskněte spínač za současného tisknutí tlačítka odjištění.

② Jakmile se řetěz pily začne pohybovat, zatlačte brzdu řetězu dopředu směrem k řetězu pily.

③ Pokud se řetěz pily zastaví, brzda řetězu funguje tak, jak má. Pro uvolnění brzdy uvolněte spínač a přitáhněte brzdu řetězu směrem dozadu.

6. Kontrola průtoku oleje pro mazání řetězu (Obr. 16)

○ Při zapnutí zařízení začne olej pro mazání řetězu automaticky mazat řetěz pily a vodicí lištu.

○ Pokud se do 2 až 3 minut po nastartování zařízení nezačne aplikovat, zkontrolujte, zda nejsou kolem výtoků oleje nahromaděné piliny.
(Viz, Čištění výtoku oleje pro mazání řetězu)
(Viz, Kontrola oleje pro mazání řetězu.)

UKAZATEL ZBÝVAJÍCÍ KAPACITY AKUMULÁTORU

Můžete zkontrolovat zbývající kapacitu akumulátoru stisknutím spínače indikátoru zbývajícího stavu akumulátoru pro rozsvícení kontrolky indikátoru. (Obr. 17, Tabulka 1)

Kontrolka zhasne přibližně 3 sekundy po stisknutí tlačítka indikátoru zbývajícího stavu akumulátoru.

Nejlepší je použít indikátor zbývajícího stavu akumulátoru jako pouhé vodítko, protože existují malé rozdíly, jako je okolní teplota a stav baterie.

Dále, indikátor zbývajícího stavu akumulátoru se může lišit od těch, jimiž jsou nástroj nebo nabíječka vybaveny. (Baterie není součástí dodávky, prodává se samostatně)

Tabulka 1

Stav indikátoru	Zbývající energie baterie
	Svítí;Zbývá více než 75% kapacity akumulátoru.
	Svítí;Zbývá 50%-75% kapacity akumulátoru.
	Svítí;Zbývá 25%-50% kapacity akumulátoru.
	Svítí;Zbývá méně než 25% kapacity akumulátoru.
	Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve.
	Bliká;Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout.
	Bliká;Příkon se přerušil kvůli poruše nebo závadě. Potíž můze tkvět v akumulátoru, proto se prosím obraťte na svého prodejce.

Indikátor zbývající energie baterie může ukazovat lehce odlišně v závislosti na teplotě a na charakteristice baterie, proto jej použijte pouze pro orientaci.

POZNÁMKA

○ Chraňte panel vypínače před silnými údery. Mohlo by dojít k poruše.
○ Z důvodu úspory energie svítí indikátor zbývající energie baterie pouze, pokud je stisknut.

POSTUPY ŘEZÁNÍ

UPOZORNĚNÍ

O Před použitím zkontrolujte, zda funguje řetězová brzda.
O Pri použití držte držadlo pevně oběma rukama.

O Při řezání dřeva zdola zájistěte, aby řetěz pily nenarazil na dřevo.

Pokud dojde ke zpětnému vrhu zařízení, může dojít k úrazu.

○ Během přestávek nebo po skončení práce vždy vypínejte zařízení a vyjměte akumulátorovou baterii z hlavního tělesa.

Nepřetržitě sledujte pracovní prostor a přilehlé oblasti, zajistěte, aby se v prostoru nevyskytovaly žádné předměty, které by mohly způsobit úraz, nehodu nebo poškození, a pokud se nějaké vyskytují, předem je odstraňte.

Zvláště pokud si hledáte stanoviště, na němž budete při práci stát, zajistěte, aby nehrozila žádná nestabilita nebo žádný předmět, který se může převrátit.

Při kácení stojících stromů vždy věnujte maximální pozornost směru pádu nebo kulení stromu a určete si předem bezpečnou ústupovou cestu a bezpečnou zónu.

① Kontrola vypnutí zařízení

Pokud vložíte akumulátorovou baterii a současně je nečekaně aktivovaný spínač, zařízení se může nečekaně spustit a může dojít k úrazu.

② Instalace akumulátorové baterie (Obr. 4)

Jak je vyobrazeno na Obr. 4, baterii pevně zatlačte, dokud nezaklapne.

③ Aktivace spínače

Zkontrolujte, zda není řetěz pily v kontaktu s dřevem, aktivujte spínač a po zvýšení otáček řetězu začněte řezat.

POZOR

○ Při zapínání zařízení zkontrolujte, zda není řetěz pily v kontaktu s materiálem nebo jiným předmětem.

○ Během používání zkontrolujte, zda není řetěz pily v kontaktu s jiným materiálem nebo předmětem. Zvláště po dokončení řezu dbejte, aby nedošlo ke kontaktu se zemí.

POZNÁMKA

Včas doplňujte olejovou nádrž, abyste zamezili vyprázdnění olejové nádrže.

1. Obecné postupy řezání

(1) Zapněte napájení a držte přitom pilu mírně mimo dřevo, které chcete řezat. Řezání zahajte až po dosažení plných otáček.

(2) Při řezání tenkých kusů dřeva přiložte dolní část vodicí lišty na dřevo a řezejte směrem dolů, jak je uvedeno na Obr. 18.

(3) Při řezání silných kusů dřeva přiložte trn nacházející se v přední části těla pily na dřevo a řezejte pákovým pohybem za použití trnu jako bodu otáčení, viz Obr. 19.

(4) Při vodorovném řezání dřeva otočte tělo zařízení doprava tak, aby byla vodicí lišta dole, a držte horní stranu předního držadla levou rukou. Držte vodicí lištu ve vodorovné poloze a přiložte trn nacházející se v přední části těla pily na dřevo. Trn použijte jako bod otáčení a řezejte dřevo otáčením zadního držadla doprava. (Obr. 20)

(5) Při řezání dřeva zdola přiložte pomalu horní část vodicí lišty ke dřevu. (Obr. 21)

(6) Stejně jako důkladné prostudování pokynů k manipulaci je důležité zajistit praktické proškolení o provozu řetězové pily před skutečným použitím, nebo alespoň praktické vyzkoušení práce s řetězovou pilou řezáním určitých délek kulatiny na řezací koze.

(7) Při řezání nepodepřených klád nebo dřeva zajistěte jejich správné podepření znehybněním pomocí řezací kozy nebo jinou odpovídající metodou.

POZOR

○ Pokud při řezání dřeva zdola řetěz silně narazí na dřevo, hrozí riziko zpětného vrhu a zpětného odhození těla zařízení směrem k uživateli.

○ Neřežte celý průměr dřeva zdola, protože po dokončení řezu hrozí vyskočení vodicí lišty nahoru a ztráta kontroly.

○ Vždy zamezte kontaktu otáčejícího se řetězu pily se zemí nebo drátěným plotem.

2. Odvětvování

(1) Odřezávání větví ze stojícího stromu: Silnou větev je třeba nejprve řezat v místě vzdálenějším od kmene stromu.

Nejprve nařízněte přibližně do jedné třetiny průměru zdola, pak dořízněte větev shora. Nakonec odřízněte zbývající část větve zároveň s kmenem stromu. (Obr. 22)

POZOR

○ Vždy dbejte opatrnosti a vyhněte se padajícím větvím.

O Vždy budte připraveni na zpětný vrh řetězové pily.

(2) Odřezávání větví z padlého stromu:

Nejprve odřízněte větve, které se nedotýkají země, pak větve, které se dotýkajíc země. Při odřezávání silných větví, které se dotýkají země, nejprve nařízněte přibližně polovinu průměru shora, pak dořízněte větev zdola. (Obr. 23)

POZOR

○ Při odřezávání větví, které se dotýkají země, dbejte, aby nedošlo k sevření vodicí lišty.

O Pri provádění závěrečné fáze řezání dávejte pozor na náhlé odvalení kmene.

3. Přeřezávání klád

Při přeřezávání klády v poloze uvedené na Obr. 24 nejprve nařízněte přibližně jednu třetinu řezu zdola, pak dořízněte celý řez shora. Při přeřezávání klády v poloze přes příkop uvedené na Obr. 25 nejprve nařízněte přibližně dvě třetiny řezu shora, pak dořízněte řez zdola.

POZOR

○ Zajistěte, aby nedošlo k sevření vodicí lišty tlakem klády.

○ Pří práci na svahu vždy stůjte na vyšší straně od klády. Pokud budete stát na nižší straně, odříznutá kláda se může odvalit na vás.

4. Řezání kulatiny položené naplocho

Ujistěte se, že je kulatina ve stabilní poloze.

Zatlačte opěrným hrotem proti kulatině. Použijte opěrný hrot jako střed otáčení, kolem kterého lze rukojeť zvednout, aby se usnadnilo řezání. (Obr. 26)

5. Rezání kulatiny podepřené na obou koncích

Začněte řezáním přibližně do hloubky jedné třetiny od vrchní části, pak řezáním odspodu dokončete přeřezání. Vodící lišta se může zaseknout v řezu, pokud se pokusíte provést celý řez shora. (Obr. 27)

6. Kácení stromů

(1) Podříznutí (① jak je uvedeno na Obr. 28):

Proved'te směrový zářez ve směru pádu stromu.

Hloubka směrového zářezu by měla být 1/3 průměru stromu. Nikdy nekácejte stromy bez správného směrového zářezu.

(2) Hlavní řez (② jak je uvedeno na Obr. 28):

Hlavní řez se provádí přibližně 5 cm nad úrovní směrového řezu a rovnoběžně se spodním řezem směrového zářezu.

Pokud dojde během řezání k sevření řetězu, zastavte pilu a uvolněte ji pomocí klínů. Neprořízněte celý průměr stromu.

POZOR

○ Stromy nesmí být káceny způsobem, který by ohrožoval jiné osoby, vedení inženýrských sítí nebo cizí majetek.

○ Při práci na svahu stůjte na horní straně od stromu, protože po skácení může dojít k jeho odvalení nebo sklouznutí směrem dolů.

Bezpečnostní opatření pro řezání

Pro rozsáhlé nebo nepřetržité práce

Tento přístroj je vybaven obvodem ochrany proti přehřátí přístroje, který chrání elektronické části regulující dobíjecí baterii. Při dlouhodobém používání nebo při provozu s vysokým zatížením vytvářeným tlakem na přístroj se teplota nástroje zvýší, čímž se následně aktivuje ochranný obvod proti přehřátí, který přístroj vypne.

Pokud se tak stane, nechte přístroj po nějakou dobu ochladit. Jakmile teplota klesne, je opět možné přístroj používat. Pokud se v průběhu nepřetržitého provozu musí vyměnit dobíjecí baterie, uved'te přístroj do klidu po dobu 15 minut.

Čeština

Úchop/tlačení silou na řetěz pily

Retězovou pilu držte vždy pevně.

Netlačte na řetěz pily více než je nutné. Při řezání se nadměrnou silou působící na řetěz pily nezvýší rychlost řezání. Bude se nadměrně namáhat motor, sníží se výkon a dojde k poškození nebo poruše motoru nebo vodicí lišty.

Používejte zařízení tak, aby řetěz pily mohl běžet v rozumnych otáčkách.

Zvláště pokud dojde k zastavení řetězu pily z důvodu zablokování následkem nadměrné síly prítlaku, může dojít k úrazu nebo poruše zařízení.

Držák řetězu

Držák řetězu je umístěn na hnací hlavě těsně pod řetězem, aby zabránil možnosti, že přetržený řetěz zasáhne obsluhu pily (uživatele).
○ V případě přetržení řetězu pily jej nahrad'te novým podle pokynů v kapitole „Instalace (výměna) řetězu pily“.

OSTŘENÍ ČLÁNKŮ ŘETĚZU

UPOZORNĚNÍ

Chcete-li zamezit nehodám, vždy vypínejte spínač zařízení a vyjměte akumulátorovou baterii z hlavního tělesa zařízení.

POZOR

Naostřete pilový řetěz a nastavte hloubkoměr do středové polohy na vodící liště s řetězem pily připevněným k hlavnímu tělu pily.

POZNÁMKA

Řetěz ostřete a omezovací zub nastavujte ve střední části vodicí lišty s řetězem nasazeným a připojeným k hlavnímu tělesu.

Pokud se zhorší ostrost řetězu, příliš se namáhá motor i ostatní části tělesa zařízení a snižuje se účinnost.

Pro optimální výkon zařízení je nutné často kontrolovat a ostřit řetěz pily.

1. Ostření článků

Použijte kulatý pilník o průměru 4 mm.

Kulatý pilník by měl být držen proti řetězovému břitu tak, aby jedna pětina jeho průměru přesahovala přes horní část břitu, jak je znázorněno na Obr. 29.

Při ostření břitů držte kulatý pilník v úhlu 30° vzhledem k vodicí liště, jak je znázorněno na Obr. 30.

Břity ostřete jemným posouváním kulatého pilníku ve směru k rukojeti.

Ujistěte se, že kulatý pilník se při vracení zpět nedotýká řetězu pily.

Zajistěte, aby všechny pilové břity byly ostřeny pod stejným úhlem, jinak dojde ke zhoršení řezných schopností přístroje. Příslušné úhly správného ostření břitů jsou uvedeny na Obr. 31. (Kulatý pilník se prodává samostatně.)

2. Nastavení hloubkoměru

UPOZORNĚNÍ

○ Nebruste vršek spojovacího článku s nárazníkem a vodicího článku s nárazníkem a nedovolte, aby se tvar uvedených dílů zdeformoval.
○ Nastavení hloubkoměrů musí být v souladu s předem určenými rozměry a tvary, jinak může dojít ke zvýšení rizika zpětného rázu a následného zranění.

Nárazníkový spojovací článek

Vodicí článek s nárazníkem

Všechny hloubkoměry musí být zarovnány stejným způsobem, protože se používají k určení hloubky v místě, kde břit vniká do dřeva.

Při ostření pilového řetězu zkontrolujte hloubkoměry vždy dvakrát nebo třikrát. (Obr. 32)

Nasad'te kalibr hloubky na pilový řetěz, nechte výčnělek hloubkoměru viditelný v drážce a pomocí plochého pilníku zabruste část hloubkoměru vyčnívající z kalibru hloubky do správné úrovně. (Obr. 33) (Kalibr hloubky a plochý pilník se prodávají samostatně.)

Po opilování hloubkoměru zaoblete přední stranu hloubkoměru tak, jak byla předtím. (Obr. 34)

Po nabroušení vložte řetěz pily do oleje pro mazání řetězu, aby se opláchly piliny.

Pokud neopláchnete piliny, řetěz pily a vodicí lišta se při používání rychle opotřebují.

Kalibr hloubky lze použít také při opracovávání pomocí kulatého pilníku. (Obr. 35)

ÚDRŽBA A KONTROLA

Pokud po použití budete jednotku skladovat, proved'te kontrolu a údržbu jednotlivých částí.

UPOZORNĚNÍ

Během prací údržby a kontroly vždy vypínejte zařízení a vyjměte akumulátorovou baterii z hlavního tělesa. Rovněž odpojte napájecí zástrčku nabíječky ze zásuvky.

POZOR

Při manipulaci s řetězem pily vždy používejte rukavice.

1. Kontrola řetězu pily

○ Příležitostně kontrolujte řetěz pily. V případě abnormálního chování jej nahraďte novým podle pokynů v kapitole „Instalace (výměna) řetězu pily“.
○ Kontrolujte napnutí řetězu.
○ Pokud se řetěz otupí, ukončete provoz a nabruste jej podle pokynů v kapitole „Ostření článků řetězu“.
○ Po použití důkladně namažte řetěz a vodicí lištu proti korozi.

POZNÁMKA

Při čištění bočního krytu, řetězového kola, trysky řetězového oleje a vodicí lišty postupujte podle pokynů uvedených v části „Osazení (výměna) pilového řetězu“ a sejměte pilový řetěz.

2. Čištění bočního krytu a řetězového kola (obr. 36)

Vyčistěte a odstraňte veškeré piliny nebo prach ulpělé uvnitř jednotlivých částí.

3. Čištění výtoku oleje pro mazání řetězu (Obr. 37)

Před čištěním výtoku oleje pro mazání řetězu demontujte boční kryt a vodicí lištu.

4. Čištění vodicí lišty (Obr. 38)

Pokud piliny nebo podobné nečistoty ucpou drážku vodicí lišty nebo výtok oleje pro mazání řetězu pily, tok oleje nebude funkční, což může vést k poruše zařízení. Po práci nebo při výměně řetězu pily demontujte vodicí lištu a vyčistěte piliny usazené v drázce. (Viz, „Instalace (výměna) řetězu pily“)

5. Čištění brzda řetězu (Obr. 39)

Pomocí kartáče odstraňte veškeré piliny z mezery na těle pily.

6. Kontrola zachycovače řetězu (Obr. 40)

Zachycovač řetězu je navržen k ochraně obsluhy tak, aby pilový řetěz, pokud se uvolní nebo poškodí, neudeřil obsluhu.

Zachycovač řetězu je začleněn v bočním krytu.

Ověřte, že zachycovač řetězu není poškozen.

7. Kontrola montážních šroubů

Pravidelně kontrolujte montážní šrouby a ujistěte se, že jsou správně utaženy. Ihned utáhněte volné šrouby. Neutažené šrouby mohou vést k vážným úrazům.

8. Údržba motoru

Vinutí jednotky motoru je vlastním „srdcem“ motorem poháněného nástroje.

Věnujte náležitou péči kontrole toho, zda není vinutí poškozené a/nebo navlhlé olejem nebo vodou.

9. Čištění akumulátoru a části pro instalaci akumulátoru (Obr. 41)

Pomocí kartáče nebo vzduchové pistole odstraňte veškeré piliny nebo prach a pilu udržujte čistou.

POZNÁMKA

○ Pokud dopustíte nahromadění pilin a prachu během používání, může dojít k vypadnutí akumulátoru nebo k jiným nehodám.
V důsledku nahromadění pilin a prachu může rovněž dojít k různým poruchám, včetně chybného kontaktu mezi baterií a svorkami.
○ Po vyčištění zkontrolujte, zda lze akumulátorovou baterii snadno vyjmout a znovu zasadit do těla přístroje.

10. Údržba povrchu

Pokud se řetězová pila potřísní, otřete ji měkkým suchým hadříkem nebo hadříkem zvlhčeným mýdlovou vodou. Nepoužívejte rozpouštědla s obsahem chlóru, benzín nebo ředidla do barev, aby nedošlo k rozpouštění plastu.

11. Skladování

○ Důkladně vyčistěte všechny součásti. Kovové části potřete tenkou vrstvou inhibitoru koroze.
O P řed uskladěním nezapomeňte opravit veškeré poškozené součásti.
○ Při skladování jednotky proved'te vyčištění a údržbu jednotlivých částí a nasad'te kryt řetězu na vodicí lištu.
O Retězovou pilu skladujte na místě s teplotami nižšími než 40°C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-iontových akumulátorů.

Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité.

Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.

Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.

Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

Důležité upozornění týkající se baterií pro elektrické akumulátorové nástroje

Používejte vždy jednu z námi specifikovaných originálních baterií. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nástroje pokud jsou používány jiné, než námi specifikované baterie nebo pokud je baterie rozebrána a změněna (jako např. rozebrání a nahrazení článku baterie nebo jiných vnitřních rčástí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska fi rmy HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.

CS3630DB

Změřená vážená hladina akustického výkonu A: 107 dB (A) Změřená vážená hladina akustického tlaku A: 87 dB (A) Neurčitost K: 3 dB (A)

CS3635DB

Změřená vážená hladina akustického výkonu A: 105 dB (A) Změřená vážená hladina akustického tlaku A: 85 dB (A) Neurčitost K: 3 dB (A)

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.

CS3630DB

$$ \mathbf {a} _ {\mathsf {h}} = 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K = 1,5 m/s²

CS3635DB

$$ \mathbf {a} _ {\mathsf {h}} = 2, 4 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K = 1,5 m/s²

Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí.

Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.

UPOZORNĚNÍ

○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
O Identifikujte bezpečnostní opatření k ochraně obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

ODSTRAŇOVÁNÍ PORUCH

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, porad'te se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI.

1. Elektrické nářadí

Příznak	Možná příčina	Odstranění závady
Motor běží, ale řetěz pily...○ se netočí○ se netočí volně	Může být aktivovaná brzda řetězu.	Uvolněte ji zatažením páky brzdy řetězu směrem k sobě.
	Řetěz pily je příliš napnutý.	Zkontrolujte napnutí řetězu pily, a pokud je příliš napnutý, povolte jej.
	Řetěz pily padá z řetězky.	Zkontrolujte, zda je řetěz pily správně nasazen na řetězovém kole.
	Vnitřní strana bočního krytu...→ jsou nahromaděné piliny→ se zachycuje cizí materiál	Očistěte boční kryt.
	V drážce vodicí lišty...→ jsou nahromaděné piliny→ neteče olej	Vyčistěte drážku vodicí lišty a olejový kanálek.Zkontrolujte, zda je v olejové nádrži olej a podle potřeby doplňte.
Nedostatečná ostrost Řetěz pily...→ je opotřebovaný nebo je prasklý článek řetězu→ je rezavý		Naostřete řetěz pily.Pokud je opotřebení nebo narušení článků značné, nahrad’te řetěz novým.
		Nasad’te znovu a zkontrolujte směr pohybu.
		Žetěz pily je příliš volný.
Olej pro mazání řetězu○ teče pomalu○ nevytéká(je ucpaná cesta oleje)	Nedostatek oleje pro mazání řetězu v nádrži.	Doplňte olej pro mazání řetězu.
	Výtok oleje pro mazání řetězu je ucpaný.	Vyčistěte výtok oleje pro mazání řetězu.
Akumulátor nelze osadit P	Pokoušíte se osadit jiný akumulátor, než je určený pro dané nářadí.	Vložte vícevoltový typ akumulátoru.

SEMBOLLER

UYARI

S týmto náradím sa nedá použit prenosný akumulátorový blok (BL36200) a sieťový napájací adaptér AC/DC (ET36A).

Otočte ovládač napnutia v smere „-“, aby sa mierne uvoľnila pílová reťaz, potom ju odpojte od reťazového kolesa. Odpojte ju spolu s vodiacou lištou v smere šípky.

① Pripojte bočný kryt vložením výstupku do otvoru v telese píly. Uistite sa, že sa pílová reťaz neuvolňuje z vodiacej lišty.

○ Otočením ovládača napnutia do polohy „+“ zvýšite napnutie pílovej reťaze a do polohy „-“ ho znížite.

6. Preverjanje napona verige žage (Sl. 11)

O Verižno olje samodejno maže.
Stopnja izločanja za samodejno mazanje je tovarniško nastavljena na maksimum.
Ak chcete znížit rýchlost vypúšťania, otočte nastavovač olejového čerpadla na pravej strane pozorovacieho okienka oleja v smere hodinových ručičiek. (SI. 14)

OPOMBA

○ Prostornina rezervoarja za olje je približno 100 ml.
Pri doplňaní reťazového oleja sa uistite, že z olejovej nádrže neuniká ani nepreteká žiadny olej.
O. Priporočamo, da se oskrbite z verižnim oljem.
Če nadaljujete delo brez verižnega olja, lahko veriga žage pregori ali odpove motor.

○ Pazite, da preprečite vstop prahu ali drugih tujkov v rezervoar za olje.

4. Rezanie brvna položeného na plocho

Pri tahaní pilníka spät dbajte na to, aby sa okrúhly pilník nedotýkal pílovej reťaze.

Nárazový hnací spojovací článok

○ Po vyčistení skontrolujte a overte, či sa akumulátorová batéria dá l'ahko odpojit a znovu pripojit k telesu náradia.

1) Bezpečnost na pracovisku

3) Osobná bezpečnost'

V rukách neškolených osôb je elektrické náradie nebezpečné.

g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.

Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

b) Nikdy neopravujte poškodené batérie.

1. Pred naštartovaním náradia skontrolujte vodiacu lištu a reťaz.

1. Pred začatím práce sa uistite, že sa spínač aktivuje až po stlačení tlačidla odomknutia.

Takisto ich neupravujte ani neodstavujte.

Mohlo by dôjst' k poraneniu.

○ Hrozí riziko zásahu úlomkami a iných nehôd.

1. Pred pílením stojacich stromov dbajte na tieto skutočnosti:

O Pred pílením určte bezpečný úkryt.

1. Pri pílení stojacich stromov dbajte na tieto skutočnosti:

1. Svorky nástroja (držiak na batériu) udržujte bez kovových pilín a prachu.

Slovenčina

2 až 3-miestne číslo

面積の点数

POPIS ČÍSLOVANÝCH POLOŽIEK (Obr. 2–Obr. 41)

1	Batéria Zníženie napnutia	14		27	Nastavovací prvok olejového čerpadla	40	Vyčnievajúca hlava obmedzovača híbky
2	Západka Reťaz Brzda refaže	15	Zaoblite	28		41
3	Vetracie otvory Vodiaca lišta	16	Uvedenie do chodu	29		42	Tryska reťazového oleja
4	Koncovky Špička vodiacejlišty	17	Uvol'nite Drážka	30		43
5	Kryt batérie Ozubené koleso	18		31	Spínač indikátora úrovne nabitia batérie	44	Otvor na olej
6	Vložiť Smer ostria	19		32	Kontrolka úrovne nabitia batérie	45	Lovilec verige
7	Vytiahnuť	20	Ilustracija prikazuje smer rezila	33	Hrot Posuvné drážky batérie	46
8	Tlačidlo odomknutia Skrutka	21	Zadné držadlo Svorka (výrobok)	47
9	Spínač	22	Výčnelok napínača reťaze	35	Predné držadlo	48	Vzduchová pištol'
10	Otočný regulátor	23	Ušesce	36	Okrúhly pilník	49	Svorka (batéria)
11	Bočný kryt	24	Vodiaci článok	37	1/5 priemeru pilníka	50	Posuvné drážky
12	Volič napnutia	25	Reťazový olej	38	Rezalnik globinomera
13	Zvýšenie napnutia	26	Sklo na kontrolu oleja	39	Plochý pilník

ŠPECIFIKÁCIE

*1 Ovládanie spínača

Tlačidlo odomknutia nezaistujte, kým je stlačené.

② Otočením o jednu otáčku dočasne upevnite otočný regulátor.

Po dokončení úprav nadvihnite vodiacu lištu a úplne dotiahnite otočný regulátor.

VÝSTRAHA

1. Kontrola, či je spínač vypnutý

6. Kontrola vstrekovania ret'azového oleja (Obr. 16)

○ Pred používaním skontrolujte, či funguje brzda reťaze.
O Pri používaní pevne držte držadlo oboma rukami.
O Pri pílení stromu zospodu dbajte na to, aby reťaz nenarážala na strom.

① Kontrola, či je náradie vypnuté

③ Aktivovanie spínača

Skontrolujte, či sa reťaz nedotýka dreva, aktivujte spínač a po zvýšení rýchlosti reťaze začnite pílit.

UPOŻORNENIE

1. Všeobecné postupy pre pílení

Ret'azovú pílu vždy držte bezpečne.

Počas údržby a kontroly vždy vypnite náradie a vyberte z hlavnej časti akumulátorovú batériu. Okrem toho odpojte od zásuvky zástrčku nabíjačky.

UPOZORNENIE

Pred čistením trysky reťazového oleja snímte bočný kryt a vodiacu lištu.

4. Čistenie vodiacej lišty (Obr. 38)

Meraná vážená úroveň hladiny akustického výkonu A: 107 dB (A)

Meraná vážená úroveň hladiny akustického tlaku A: 87 dB (A)

Odchýlka K: 3 dB (A).

CS3635DB

Meraná vážená úroveň hladiny akustického výkonu A: 105 dB (A)

Meraná vážená úroveň hladiny akustického tlaku A: 85 dB (A)

Odchýlka K: 3 dB (A).

Použite ochranu sluchu.

Odchýlka K = 1,5 m/s²

CS3635DB

a_h = 2,4 ~m / s^2

Odchýlka K = 1,5 m/s²
