KULLANIM KILAVUZU CS3630DB HiKOKI

• je rezavý Naostřete řetěz pily. Pokud je opotřebení nebo narušení článků značné, nahraďte řetěz novým. Řetěz pily je nasazený v opačném směru. Nasaďte znovu a zkontrolujte směr pohybu. Řetěz pily je příliš volný. Zkontrolujte napnutí řetězu pily, a pokud je příliš volný, napněte jej. Olej pro mazání řetězu ○ teče pomalu ○ nevytéká (je ucpaná cesta oleje) Nedostatek oleje pro mazání řetězu v nádrži. Doplň te olej pro mazání řetězu. Výtok oleje pro mazání řetězu je ucpaný. Vyčistěte výtok oleje pro mazání řetězu. Akumulátor nelze osadit Pokoušíte se osadit jiný akumulátor, než je určený pro dané nářadí. Vložte vícevoltový typ akumulátoru. 000BookCS3630DB.indb200000BookCS3630DB.indb200 2021/01/1512:33:562021/01/1512:33:56201 Türkçe (Orijinal talimatların çevirisi) SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. CS3630DB / CS3635DB: Akülü zincirli testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Elektrikli aletleri yağmurda veya nemli ortamda kullanmayın, yağmur yağarken dışarıda bırakmayın. Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/AB Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir. Bu kılavuzdaki ve ünite üzerindeki tüm uyarıları ve talimatları okuyun, anlayın ve uygulayın. Bu üniteyi kullanırken, mutlaka emniyet gözlüğü, koruyucu başlık ve koruyucu kulaklık takın. Testere geri tepmesine dikkat edin ve çubuk ucuna dokunmaktan kaçının. Tek elle kullanmayın. Testereyi her zaman iki elle kullanın. Zincir yağı doldurma Zincir yağı besleme hızı ayarı Akü seviyesi gösterge anahtarı Pili çıkartın TANIMLAR (Şek. 1) A: Anahtar: Cihaz parmakla etkinleştirilir. B: Kilitleme düğmesi: Düğme, tetiğin kazayla harekete geçirilmesini önler. C: Zincir freni: Testere zincirini durdurmak veya kilitlemek içindir. D: Geri tepme emniyeti: Bir ağaca veya kütüğe temas edilince kılavuz olarak görev yapan bir cihazdır. E: Yağ tankı kapağı: Yağ tankını kapatma başlığı. F: Yağ seviyesi kontrol camı: Zincir yağı miktarının kontrol edildiği cam. G: Ön kabza: Ana gövdenin üzerinde veya gövdeye doğru konumlandırılmış destek sapı. H: Akü (ayrı olarak satılır): Üniteyi tahrik eden güç kaynağı. I: Arka kabza: Destek tutamağı ana gövdenin arkasında bulunmaktadır J: Gergi kadranı: Testere zinciri gergisini ayarlama cihazı. K: Düğme: Yan kapağı sabitleyen dü ğme. L: Testere zinciri: Kesme aleti olarak görev yapan zincir. M: Kılavuz çubuk: Testere zincirini destekleyen ve yönlendiren parça. N: Yan kapak: Zincirli testere kullanılıyorken kılavuz çubuğu, testere zincirini, kavramayı ve zincir dişlisini koruyan kapak. O: Yağ besleyici: Yağı barındıran hazne. P: Zincir kutusu: Ünite kullanılmıyorken kılavuz çubuğu ve testere zincirini muhafaza eden kutu. DİKKAT Bu zincir testere (CS3630DB / CS3635DB) özel olarak ağaç bakımı ve kesimi için tasarlanmıştır. Sadece ağaç bakımı ve kesimi konusunda eğitilmiş kişiler bu testereyi kullanabilir. ilgili uzman kurumlardan tüm belgeleri, prosedürleri ve önerileri inceleyin. Bunları yapmamak, yüksek kaza riski oluşturur. Ağaç keserken her zaman yükselen bir platform kullanmanız önerilir. ipe tutunarak kesme teknikleri oldukça tehlikelidir ve özel eğitim gerektirir. Kullanıcının, güvenlik ekipmanlarının kullanımı ile çalışma ve tırmanma teknikleri konusunda eğitilmiş ve bunlara alışkın olması gerekir. Her zaman, kullanıcı ve testere için kısıtlayıcı ekipman kullanın. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. 000BookCS3630DB.indb201000BookCS3630DB.indb201 2021/01/1512:33:562021/01/1512:33:56202 Türkçe Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

isel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açı lmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullan ıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değ iştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığın ı ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşulları nda aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. 000BookCS3630DB.indb202000BookCS3630DB.indb202 2021/01/1512:33:562021/01/1512:33:56203 Türkçe f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktı

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır. ZİNCİRLİ TESTERE GÜVENLİK UYARILARI

1. Zincirli testere çalışırken vücudunuzun tüm

kısımlarını testere zincirinden uzak tutun. Zincirli testereyi çalıştırmadan önce, zincirin hiçbir şeye temas etmediğinden emin olun. Zincirli testere çalışırken bir anlık dikkatsizlik giysilerinizin veya vücudunuzun testere zinciri tarafından kapılmasına neden olabilir.

2. Zincirli testereyi her zaman sağ elinizle arka

tutamağı, sol elinizle de ön tutamağı kavrayarak tutun. Zincirli testerenin bunun tersine bir şekilde tutulması kişisel yaralanma riskini artıracağından asla tercih edilmemelidir.

3. Testere zinciri gizli kablo tesisatlarıyla temas

edebileceği için testereyi yalnızca yalıtımlı kavrama yüzeylerinden tutun. Bir “aktif” kablo ile temas eden testere zincirleri, testerenin çıplak metal parçalarını “aktif” duruma getirebilir ve operatörü elektrik çarpabilir.

4. Göz koruması kullanın. İşitme, kafa, eller, bacaklar

ve ayaklar için ilave koruyucu ekipmanlar kullanılması önerilir. Yeterli koruyucu ekipman, uçan molozlardan veya testere zinciriyle kazayla temas etmekten kaynaklanan kişisel yaralanmaları azaltacaktır.

5. Testereyi ağaç üzerinde, merdivende, çatıdan

veya herhangi bir dengesiz destekten kullanmayın. Bir testerenin bu şekilde kullanılması ciddi kişisel yaralanmalara neden olabilir.

6. Bastığınız yerlere her zaman dikkat edin ve zincirli

testereyi sadece sabit, güvenli ve düz zeminlerde kullanın. Kaygan veya dengesiz yüzeyler, testerenin denge kontrolünün kaybedilmesine neden olabilir.

7. Gergin durumdaki bir dalı keserken dalın aniden

sıçramasına karşı tetikte olun. Ağaç lifl erindeki gerilimin aniden boşalması, yay yüklü dalın aniden operatöre doğru fırlayarak çarpmasına ve/veya zincirli testerenin kontrolden çıkmasına neden olabilir.

8. Çalıları ve körpe ağaçları/fi danları keserken çok

dikkatli olun. İ nce materyaller testere zincirine sıkışabilir ve size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

9. Zincirli testereyi, testere kapalı durumda ve

vücudunuzdan uzaktayken ön tutamağından tutarak taşıyın. Testereyi taşırken veya saklarken her zaman kılavuz çubuk kılıfını takın. Zincirli testerenin doğru tutulması, hareket halindeki testere zinciriyle temas riskini azaltacaktır.

10. Yağlama, zincirin gerilmesi ve çubuk ve zincirin

değiştirilmesi konusundaki talimatlara uyun. Hatalı gerdirilmiş ya da yağlanmış zincir kopabilir veya geri tepme riskini artırabilir.

11. Sadece ahşap kesin. Zincirli testereyi kullanım

amaçlarının dışında kullanmayın. Örneğin: Testereyi metal, plastik, taş duvar veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincirli testerenin kullanım amacı dışındaki i şlerde kullanılması tehlikeli durumlarla karşılaşma riskini artırır.

12. Sıkışan malzemeyi temizlerken, testereyi

depolarken veya testerenin servis işlemlerini yaparken tüm talimatlara uyun. Düğmenin kapalı olduğundan ve batarya paketinin çıkarıldığından emin olun. Sıkışan malzemeyi temizlerken veya servis işlemlerini yaparken testerenin beklenmedik bir şekilde çalışması ciddi kişisel yaralanmalara neden olabilir. Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri: (Şek. 2) Kılavuz çubuğun ucu veya burnu bir cisme çarparsa veya kesim sırasında ahşap kapanarak testere zincirini kaparsa geri tepme meydana gelebilir. Uç kısmın temas etmesi bazı durumlarda tersine işleme, kılavuz çubuğun geri tepmesine ve operatöre doğru aniden hareket etmesine neden olabilir. Testere zincirinin kılavuz çubuğun en üst kı smından sıkıştırılması kılavuz çubuğun aniden operatöre karşı itilmesine neden olabilir. Bu hareketlerden biri testerenin kontrolünü kaybetmenize ve ciddi şekilde yaralanmanıza neden olabilir. Sadece testerenize takılmış olan güvenlik cihazlarına güvenmeyin. Zincirli testerenin kullanıcısı olarak, kesme işlerinizin kazasız ve yaralanmasız tamamlanması için gereken tedbirleri almanız gerekir. Geri tepme, testerenin yanlış kullanılmasından ve/ veya yanlış kullanma prosedürleri veya koşullarından kaynaklanır ve aşağıda verilen uygun önlemlerin alınmasıyla önlenebilir: ○ Testereyi her iki elinizle tutarak baş parmaklarınız ve diğer parmaklarınızla zincirli testere tutamaklar ını iyice kavrayarak üniteyi sıkıca tutun ve hem gövdenizi hem de kolunuzu olası geri tepme kuvvetlerine karşı direnebileceğiniz şekilde konumlandırın. Doğru tedbirler alındığı takdirde geri tepme kuvvetleri kontrol edilebilir. Zincirli testerenin boşta kalmasına izin vermeyin. ○ Yapabileceğinizden fazla iş yapmaya çalışmayın ve omuz yüksekliğinin üzerine çıkmayın. Bunu yapmanız, beklenmedik uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda testerenin daha iyi kontrol edilmesini sağlar. ○ Yalnızca üretici tarafından belirtilen yedek kılavuz çubukları ve testere zincirleri kullanın. Yanlış yedek kılavuz çubukları ve testere zincirleri, zincirin kırılmas ına ve/veya geri tepmeye neden olabilir. ○ Testere zinciriyle ilgili olarak üreticinin belirttiği bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğinin azaltılması daha fazla geri tepmeye neden olabilir.

EK EMNİYET UYARILARI

1. Basınçsız çalışın. Vücudunuzu her zaman sıcak tutun.

2. İşe başlamadan önce, iş sırasında izlenecek adımları ve

kazaların önlenmesi için yapılacakları gözden geçirin; aksi takdirde iş sırasında yaralanabilirsiniz. 000BookCS3630DB.indb203000BookCS3630DB.indb203 2021/01/1512:33:572021/01/1512:33:57204 Türkçe

3. Kuvvetli rüzgâr, yağmur, kar, sis veya taş düşmesi/

çığ düşmesi riski bulunan kötü hava koşulları altında çalışmayın. Kötü hava koşullarında karar verme yetisi azalabilir ve olası titreşimler faciayla (çığ düşmesi gibi) sonuçlanabilir.

4. Görüş imkânları kısıtlı olduğunda (kötü havalarda veya

geceleri) üniteyi kullanmayın. Ayrıca, yağmurlu havalarda veya yağmura maruz kalan yerlerde kullanmayın. Dengenizi kaybetmeniz veya sağlam olmayan bir zemine basmanız kazaya neden olabilir.

5. Üniteyi çalıştırmadan önce kılavuz çubuğu ve testere

zincirini kontrol edin. ○ Kılavuz çubuk veya testere zinciri çatlamışsa veya ürün çizilmiş ya da ezilmişse üniteyi kullanmayın. ○ Kılavuz çubuğ un ve testere zincirinin güvenli bir şekilde kurulduğunu teyit edin. Kılavuz çubuk veya zincir koparsa/kırılırsa ya da yerinden çıkarsa kazaya neden olabilir.

6. İşe başlamadan önce, kilit düğmesine basılmadan

anahtarın kavraşmadığını kontrol edin. Ünite düzgün çalışmıyorsa kullanmaya derhal son verin ve Yetkili HiKOKI Servis Merkezi'nden üniteyi onarmasını isteyin.

7. Testere zincirini, kullanım kılavuzuna uygun bir şekilde

düzgün takın. Yanlış takılması durumunda testere zinciri kılavuz çubuktan çıkar ve yaralanmaya neden olabilir.

8. Zincirli testerenin hiçbir emniyet elemanını (zincir freni,

kilit düğmesi, zincir yakalayıcı vs.) çıkarmayın. Ayrıca, bunları değiştirmeyin veya seyyar konuma getirmeyin. Yaralanmaya neden olabilir.

ağıdaki durumlarda üniteyi kapatın ve testere zincirinin hareket etmediğini teyit edin: ○ Kullanılmadığı veya onarımda olduğu zamanlarda. ○ Yeni bir çalışma konumuna geçerken. ○ Testere zincirini, kılavuz çubuğu, zincir kutusunu ve diğer parçaları kontrol ederken, ayarlarken veya yenisiyle değiştirirken. ○ Zincir yağı doldururken. ○ Gövdeden toz vs. temizlerken. ○ Engelleri, çöpleri veya çalışma sırasında oluşan talaş tozunu çalışma alanından giderirken. ○ Üniteyi bırakırken ya da başından ayrılırken. ○ Tehlike veya risk hissettiğiniz diğer durumlarda. Testere zinciri hâlâ hareket halindeyse kaza meydana gelebilir.

10. Çalışma, aksine bir zorunluluk olmadıkça tek başına

yapılmal ıdır. Birkaç kişi birlikte çalışacaksa bu kişiler arasında yeterince güvenlik mesafesi bulundurun. Özellikle, ağaçları devirirken ya da eğimli zeminlerde çalışırken, ağaçların devrileceğini, yuvarlanacağını veya kayacağını fark ettiğiniz takdirde diğer çalışanlara zarar gelmeyeceğinden emin olun.

11. Diğer kişilerle aranıza en az 15 metre mesafe bırakın.

Ayrıca, birkaç kişi birlikte çalışırken kişiler arasında en az 15 metre mesafe bulundurun. ○ İstifl eyicilerin kişilere zarar vermesi ve diğer kazaların meydana gelmesi riski söz konusudur. ○ Bir ikaz düdüğü vs. temin edin ve diğer çalışanlarla nası

iletişim kuracağınızı önceden belirleyin.

12. Ağaçları devirmeden önce şunları yapın:

○ Ağacı devirmeden önce güvenli bir devrilme konumu belirleyin. ○ Engelleri (dallar, fundalar vs.) önceden kaldırın. ○ Devrilecek olan ağacın durumunu (gövde eğimi, dalların gerginlik durumu vs.) ve çevrenin durumunu (bitişikteki ağaçlar, engellerin bulunması, zemin, rüzgâr vs.) kapsamlı bir şekilde değerlendirerek ağacın devrileceği yöne karar verin ve devrilme işlemini doğru planlayın. Ağacın yanlış devrilmesi yaralanmaya neden olabilir.

13. Ağaçları devirirken şunları yapın:

○ Çalışma sırasında, a ğaçların devrileceği yöne çok dikkat edin. ○ Eğimli bir yüzeyde çalışırken ağacın yuvarlanmayacağından emin olun, her zaman zeminin yukarı eğimli tarafında çalışın. ○ Ağaç devrilmeye başladığı sırada üniteyi kapatın (motorunu durdurun), çevredekileri ikaz edin ve hemen güvenli bir konuma kaçın. ○ Çalışma sırasında testere zinciri veya kılavuz çubuk ağaca takılırsa/sıkışırsa üniteyi kapatın ve kama kullanın.

14. Kullanım sırasında ünitenin performansı düşerse

veya anormal bir ses/titreşim hissederseniz, ünitenin motorunu derhal durdurun, kullanmaya son verin ve incelenmesi ya da onarılması için Yetkili HiKOKI Servis Merkezi'ne gönderin. Kullanmaya devam etmeniz yaralanmaya neden olabilir.

15. Ünite kazayla yere düş

er veya darbe alırsa, çatlaklara ve hasara karşı dikkatlice kontrol edin ve deformasyon meydana gelmediğini teyit edin. Ünite hasar görürse, çatlarsa veya deforme olursa yaralanma meydana gelebilir.

16. Üniteyi aracınızla bir yere taşırken, hareket etmeyeceği

şekilde sabitleyin. Kaza riski vardır.

17. Zincir kutusu takılıyken üniteyi açmayın.

Yaralanmaya neden olabilir.

18. Malzemenin içinde çivi ya da başka bir yabancı madde

olmadığından emin olun. Testere zincirinin çiviye vs. çarpması halinde yaralanma meydana gelebilir.

19. Köşelerde kesim yaparken veya kesim sırasında

malzeme ağırlığına maruz kalması sonucu kılavuz çubuğun malzeme tarafından kapılmasını/sıkıştırılmasını önlemek için, kesme konumuna yakın bir noktaya destek platformu kurun. Kılavuz çubuk sıkı şırsa yaralanmaya neden olabilir.

20. Ünite kullanımdan sonra taşınacaksa veya

depolanacaksa, testerenin zincirini sökün veya zincir kılıfını takın. Testere zincirinin vücudunuza temas etmesi yaralanmanıza neden olabilir.

21. Ünite bakımını doğru yapın.

○ Tüm çalışmalarınızı güvenli ve verimli bir şekilde yapabilmek için, testere zincirine doğru bakım yaparak en yüksek kesme performansını sergilemesini sağlayın. ○ Testere zincirini veya kılavuz çubuğu yenisiyle değiştirirken, gövdeye bakım uygularken, yağ dolumu yaparken vs. kullanım kılavuzunu takip edin.

22. Servis atölyesinden üniteye bakım uygulamasını isteyin.

○ Yürürlükteki güvenlik standartlarına zaten uygun olduğundan, bu ürün üzerinde değişiklik yapmayı

○ Her türlü onarım için mutlaka Yetkili HiKOKI Servis Merkezi'ne başvurun. Üniteyi kendi başınıza onarmaya çalışmanız kazaya veya yaralanmaya neden olabilir.

23. Üniteyi mutlaka doğru bir biçimde saklayın.

Zincir yağını tamamen boşaltın ve üniteyi çocukların erişemeyecekleri veya kilitle korunan kuru yerlerde saklayın.

24. Uyarı etiketi görünmez veya okunmaz hale gelmişse

etiketi sökün ve yeni bir uyarı etiketi yapıştırın. Uyarı etiketini temin etmek için HiKOKI Yetkili Servis Merkezi'ne danışın.

25. Çalışmanızla ilgili yürürlükte olan yerel yönetmelikler

veya kurallar varsa, bunlara mutlaka uyun.

26. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir. 000BookCS3630DB.indb204000BookCS3630DB.indb204 2021/01/1512:33:572021/01/1512:33:57205 Türkçe

27. Aletin terminallerini (batarya montajı) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

28. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda

BATARYA VE ŞARJ CİHAZI İÇİN

ÖNLEMLER (ayrı olarak satılır)

1. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında

şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

2. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

3. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

4. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

5. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

6. Bataryayı ateşe atmayın.

Batarya, yanması halinde patlayabilir.

7. Tükenmiş bir bataryanın şarj edilmesi şarj cihazına hasar

8. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

9. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

LITYUM-ION PILLE ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon pilde çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde, motor durur.

Böyle bir durumda pili en kısa zamanda şarj edin.

2. Eğer araca fazla yüklenilmişse motor durabilir. Böyle

bir durumda aracın anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aracı tekrar kullanabilirsiniz.

3. Eğer akü aşırı iş koşulunda fazla ısınmışsa, akü gücü

kesilebilir. Bu durumda, aküyü kullanmayı keserek soğumas ını bekleyin. Soğuduktan sonra, kullanmaya devam edebilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. DİKKAT Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzernde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcakl ık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangı n veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. UYARI

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsan ız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. DİKKAT Eğer lityum iyonlu bataryanın kutuplarına iletken bir yabancı madde girerse, kısa devre oluşarak yangın riskine yol açabilir. Lütfen, bataryayı saklarken aşağıdaki hususlara uyun. ○ Saklama muhafazasına elektriksel olarak iletken kesilmiş parçalar, çiviler, çelik tel, bakır tel veya başka teller koymayın. ○ Kısa devreyi engellemek için, bataryayı elektrikli alete takın veya havalandırma delikleri örtülünceye kadar batarya kapağına emniyetli şekilde bastırarak saklayın. (Şek. 3'ye bakın) 000BookCS3630DB.indb205000BookCS3630DB.indb205 2021/01/1512:33:572021/01/1512:33:57206 Türkçe

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. NUMARALI ÖĞELERİN AÇIKLAMASI (Şek. 2–Şek. 41) Batarya Gergiyi azaltın Yağ pompası ayarlayıcı Çıkıntılı derinlik göstergesi kafası Mandal Testere zinciri Zincir freni Yuvarlak hale getirin Havalandırma delikleri Kılavuz çubuk Harekete geçirme Zincir yağı püskürtme ağzı Kutuplar Kılavuz çubuk ucu Serbest bırakma Oluk Batarya kapağı Zincir dişlisi Akü seviyesi gösterge anahtarı Yağ deliği Yerleştirin Bıçak yönü Akü seviyesi gösterge lambası Zincir yakalayıcı Çekin Bıçak yönünü gösteren çizim İri çivi Batarya kaydırma olukları Kilitleme düğmesi Cıvata Arka kabza Terminal (Ürün) Anahtar Zincir gerdirme aparatı kaidesi Ön kabza Hava tabancası Düğme Tırnak Yuvarlak eğe Terminal (Batarya) Yan kapak Tahrik halkası Eğe çapının 1/5'i Kaydırma olukları Gergi kadranı Zincir yağı Derinlik göstergesi bağlantı parçası Gergiyi yükseltin Yağ seviyesi kontrol camı Düz eğe

Model CS3630DB CS3635DB Voltaj 36 V Testere zinciri Tür: 90PX-045X Hatve: 9,5 mm (3/8”) / Gösterge: 1,1 mm (0,043") Tür: 90PX-052X Hatve: 9,5 mm (3/8”) / Gösterge: 1,1 mm (0,043") Kılavuz çubuk Tür: 124MLEA041 Ebat: 300 mm (Maks. kesme uzunluğu) Tür: 144MLEA041 Ebat: 350 mm (Maks. kesme uzunluğu) Zincir dişlisi Diş sayısı: 6 / 9,5 mm (3/8”) Yüksüz zincir hızı 14,9 m/s (900 m/dak) Zincir yağ tankı kapasitesi 100 ml Bu alet için batarya mevcuttur* (ayrı olarak satılır)

• Mevcut bataryalar (BSL3660/3620/3626, BSL18xx serisi vb.) bu aletle kullanılamaz. Sırtta Taşınan Güç Ünitesi (BL36200) ve AC/DC Adaptörü (ET36A) bu aletle kullanılamaz. ** Aåırlık: Testere zinciri, kılavuz çubuğu, zincir kılıfı, yağ, batarya dahil değildir ○ Yurt dışına taşıma için, uluslararası kanunlara ve var

ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

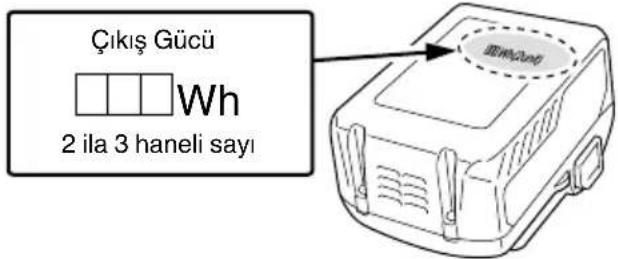

Çıkış Gücü 2 ila 3 haneli sayı 000BookCS3630DB.indb206000BookCS3630DB.indb206 2021/01/1512:33:572021/01/1512:33:57207 Türkçe STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 288 listelenen aksesuarlar yer alır. Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Kereste/kütük kesme ○ Bahçe ağaçlarının budanması ve devrilmesi

MONTAJ VE ÇALIŞTIRMA

Daire veya dairesel yay kesme Şekil Sayfa Bataryayı çıkarma ve takma 4 2 Düğmeyle kumanda

Aksesuarların seçilmesi ― 289 *1 Anahtarın çalışması Kilit düğmesine basılırken anahtar etkinleştirilince testere zinciri dönmeye başlar. (Şek. 16) Kilit düğmesine basılmadığı takdirde anahtar etkinleştirilemez. Anahtar etkinleştirildikten sonra, testere zinciri anahtara basıldığı sürece dönmeye devam eder. Anahtar bırakıldığında ise, testere zincirinin dönüşünü durdurmak için fren uygulanır. DİKKAT Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir. ŞARJ ETME Pil ve pil şarj cihazı bu ürüne dahil değildir. Şarj edilebilir piller için lütfen kullandığınız şarj cihazının kullanma talimatlarına göre şarj edin.

TESTERE ZINCIRININ TAKILMASI

(YENISIYLE DEĞIŞTIRILMESI) DİKKAT ○ Kazaları önlemek için üniteyi mutlaka kapatın ve aküsünü çıkarın. ○ “TEKNİK ÖZELLİKLER” bölümünde belirtilenler dışında testere zinciri veya kılavuz çubuk kullanmayın. ○ Sırtta Taşınan Güç Ünitesini (BL36200) ve AC/DC Adaptörünü (ET36A) kullanmayın. Konfi gürasyonları kabloyu kullanıcının etrafına sarmaya meyillidir ve yaralanma meydana gelebilir. UYARI Kalın eldivenler giyin ve testere zincirinden kaynaklanabilecek yaralanmaları önlemek için dikkatli olun. NOT ○ Testere zincirini çıkarırken yağ boşaltma ağzındaki, yağ deliğindeki ve kılavuz çubuk oluğundaki testere talaşını giderin. Testere talaşının birikmesi ünitenin arıza yapmasına neden olabilir.

Teknik özelliklere uygun, doğru tipte testere zinciri kullanın. Yanlış tipte bir kılavuz zincir takarsanız, testere zinciri yerinden çıkabilir ve yaralanmaya neden olabilir.

1. Yan kapağın çıkarılması (Şek. 6)

Yan kapağı çıkarmak için düğmeyi çevirin.

2. Testere zincirinin ve kılavuz çubuğun çıkarılması

(Şek. 7) Testere zincirinde az miktarda bir boşluk vermek için gerginlik kadranını “-” yönde döndürün, ardından zincir dişlisinden çıkarın. Kılavuz çubuğu ile birlikte okla gösterilen yönde çıkarın.

3. Yeni testere zincirinin zincir dişlisine takılması

(Şek. 8) Testere zincirini kılavuz çubuğun ucundan takın. Testere zincirinin, bıçak, zincir dişlisinin altındaki çizimde gösterilen yöne bakacak şekilde yönlendirildiğinden emin olun. Zincir ve kılavuz çubuğu ucunu tutarken cıvatayı ve zincir gergi göbeğini kılavuz çubuğundaki deliğin içine yerleştirin. Testere zincirinin ucunu zincir dişlisine takın ve kılavuz çubuğunu testere gövdesine monte edin.

4. Yan kapağın takılması (Şek. 9)

Tırnağı testere gövdesindeki yuvaya yerleştirerek yan kapağı takın. Testere zincirinin kılavuz çubuğundan gevşeyerek çıkmadığından emin olun. Geçici olarak sabitlemek için düğmeyi bir kez çevirin. Yeniden takmadan önce yan kapağın etrafındaki kiri temizleyin.

5. Testere zinciri gergisinin ayarlanması (Şek. 10)

○ Kılavuz çubuğun ucunu yukarı kaldırırken, testere zinciri gergisini ayarlamak için gerdirme kadranını çevirin. ○ Testere zinciri gerginliğini artırmak için gergi kadranını “+” yönde, azaltmak içinse “-” yönde çevirin.

6. Testere zinciri gergisinin kontrol edilmesi (Şek. 11)

Testere zincirinin gergisini, testere zincirini kılavuz çubuğun merkezinden hafi fçe kaldırdığınız zaman zincirin tahrik halkası ile kılavuz çubuk arasındaki mesafe 0,5–1 mm arasında olacak biçimde ayarlayın.

7. Düğmenin sabitlenmesi (Şek. 12)

Ayar işlemi tamamlanınca kılavuz çubuğu kaldırın ve düğmeyi sonuna kadar sıkın.

KKAT Zincirin gergisini ayarladıktan sonra kadranı iyice sıkın. Gevşek olması yaralanmaya neden olabilir.

KULLANIM ÖNCESI KONTROLLER

VE HAZIRLIKLAR Kullanmadan önce aşağıdaki kontrolleri ve hazırlıkları yapın. DİKKAT ○ Kazaların önlenmesi için, akünün gövdeden çıkarılmış olmasına dikkat ederek 1–3 arası adımları tekrarlayın. ○ Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

1. Anahtarın kapalı konumda olmasını sağlamak

○ Anahtarın etkin olup olmadığını bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir. ○ Kilit düğmesine basılıyken anahtarın etkinleştirilmesi durumunda ünite çalışır, anahtar b ırakıldığında ise ünite kapanır.

2. Testere zinciri gergisinin kontrol edilmesi

○ Testerenin zinciri doğru gerdirilmemişse, testere zincirinin veya kılavuz çubuğun hasar görmesi ya da arızalanması söz konusu olabilir. 5–7 arası adımları (“Testere zincirinin takılması (yenisiyle değiştirilmesi))” takip ederek doğru gerginin elde edilmesini sağlayın. ○ Testere zinciri özellikle yeniyken gergin konumdadır. Bu nedenle gergiyi zaman içinde düzenli olarak kontrol edip gerektiği gibi ayarlayın. ○ Düğmesinin de iyice sıkıldığını kontrol edin.

3. Zincir yağının kontrol edilmesi

○ Bu ünite, içinde zincir yağı olmadan tedarik edilmektedir. Kullanmadan önce yağ tankını yağ ile doldurun. (Şek. 13) 000BookCS3630DB.indb207000BookCS3630DB.indb207 2021/01/1512:33:592021/01/1512:33:59208 Türkçe ○ Çalışma sırasında düzenli olarak yağ seviyesi kontrol camından bakarak seviyeyi kontrol edin, gerektiğinde yağ takviyesi yapın. ○ Zincir yağı biterse orijinal HiKOKI zincir yağı veya piyasadaki muadillerinden birini satın alıp kullanın. ○ Zincir yağı otomatik olarak yağlanır. Otomatik yağlamadaki yağ boşaltma miktarı fabrikada “maksimum” olarak ayarlanmıştır. Boşaltma hızını düşürmek için yağ izleme camının sağ tarafındaki yağ pompası ayarlayıcıyı saat yönünde döndürün. (Şek. 14) NOT ○ ağ tankı nın kapasitesi yaklaşık 100 ml dir. Zincir yağına takviye yaparken yağ deposundan yağ sızıntısı veya taşma olmadığından emin olun. ○ Bir miktar yedek zincir yağını deponuzda bulundurmanızı öneririz. Zincir yağı olmadan çalışmaya devam ederseniz testere zinciri yanabilir veya motor arızalanabilir. ○ Yağ tankına toz veya başka yabancı maddelerin nüfuz etmesini önleyin. Yağ tankına toz veya başka yabancı madde nüfuz ederse ünite arızalanabilir. ○ Tankta kalan zincir yağı, bu ünitenin yapısı nedeniyle sızabilir. Bu bir arıza durumu değilse de, ünitenin muhafaza edildiği yeri kirletebileceğinden dikkatli olun. Üniteyi muhafaza ederken yağ tankındaki yağ

tamamen boşaltın ve ana gövdenin altına olası sızıntıları emebilecek bir malzeme yerleştirin.

4. Akünün takılması (Şek. 4)

Şekil 4'te gösterildiği gibi, yerine oturana kadar sıkıca itin. UYARI Aküyü güvenli ve dikkatli bir şekilde bağlayın. Akü güvenli bir şekilde bağlanmazsa yere düşebilir ve yaralanmaya neden olabilir.

5. Zincir freninin çalışmasını kontrol etme (Şek. 15)

DİKKAT ○ Zincir freni bir acil durdurma cihazı olsa da, tamamen güvenilir değildir. Geri tepme riskini önlemek için her zaman dikkatlice çalışın. ○ Zincir freni, başlatma sırasında ve acil durumlarda kullanılmak üzere tasarlanmıştır. Her türlü durdurma işinde bu freni kullanmayın. ○ Zincir freninin testere talaşı birikmesi vs. gibi bir nedenle yanlış işlev yapmasını önlemek için düzenli olarak temizleyin. ○ Zincir freni, güvenli kullanımı garanti eden önemli bir aksamdır. Zincir freni çalışması ile ilgili herhangi bir endişeniz varsa HiKOKI Yetkili Servis Merkezinizden onarım talep edin. ○ Ürün, zincir freni “AÇIK” konuma ayarlı olarak gönderilir. Zincir freni kullanmadan önce serbest bırakılmalıdır. Zincir freni, ünitenin geri tepmesi vs. gibi kritik durumlarda olası riskleri en aza indirmek amacıyla cihazı durduran bir acil durdurma cihazıdır. (bkz. “Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri.”) Zincir frenini ( ) okla gösterilen yönde iterek zincir frenini uygulayın ve testere zincirini durdurun. Zincir frenini serbest bırakmak için düğmeyi serbest bırakın ve zincir frenini geri çekin. UYARI Zincir freni yalnızca güç açıldığında çalışır. Zincir freni fonksiyonunu yakında insanlar veya engeller olmayan bir yerde kontrol edin. Kilit açma düğmesine basarken düğmeye basın. Testere zinciri dönmeye başladıktan sonra, zincir frenini testere zincirine doğru ileri itin. Testere zinciri durursa zincir freni çalışması gerektiği gibi çalışıyor demektir. Freni serbest bırakmak için düğmeyi serbest bırakın ve zincir frenini geri çekin.

6. Zincir yağı boşaltımını kontrol etme (Şek. 16)

○ Ünite açılırken, zincir yağı testere zincirini ve kılavuz çubuğu otomatik olarak yağlar. ○ Ünite çalışmaya başladıktan sonraki 2-3 dakika içinde yağ beslemesi başlamıyorsa, yağ boşaltma ağzının çevresinde testere talaşı birikmesi olup olmadığını kontrol edin. (bkz. “Zincir yağı boşaltma ağzının temizlenmesi.”) (bkz. “Zincir yağının kontrol edilmesi.”)

BATARYA DOLULUK GÖSTERGESİ

Bataryanın kalan kapasitesini, gösterge lambasını yakmak için batarya doluluk göstergesi düğmesine basarak kontrol edebilirsiniz. (Şek. 17, Tablo 1) Gösterge batarya doluluk göstergesi düğmesine basıldıktan yaklaşık 3 saniye sonra kapanacaktır. Ortam sıcaklığı ve bataryanın durumu gibi hafi f farklılıklar olduğu için batarya doluluk göstergesini bir kılavuz olarak düşünmek en iyisidir. Aynı zamanda batarya doluluk göstergesi bir alet veya şarj cihazında bulunanlardan farklı olabilir. (Batarya dahil değildir, ayrıca satılır) Tablo 1 Lambanın durumu Kalan Pil Gücü Yanıyor ; Kalan batarya gücü %75’in üzerinde Yanıyor ; Kalan batarya gücü %50–%75. Yanıyor ; Kalan batarya gücü %25–%50. Yanıyor ; Kalan batarya gücü %25’in altında Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. Kalan pil göstergesi, ortam ısısı ve pil özelliklerine bağlı olarak bir miktar farklı gösterdiğinden bunu bir referans olarak kabul edin. NOT ○ Anahtar paneline çok fazla güç uygulamayın veya kırmayın. Bu bir soruna yol açabilir. ○ Pil güç tüketiminden tasarruf etmek üzere kalan pil gösterge lambası, kalan pil gösterge basıldığında yanar. KESME İŞLEMLERİ DİKKAT ○ Kullanmaya başlamadan önce, zincir freninin doğru çalıştığını kontrol edin. ○ Kullanım sırasında tutamağı her iki elinizle sıkıca kavrayın. ○ Keresteyi alt kısmından keserken testere zincirinin keresteye çarpmadığından emin olun. Ünite geri teperse yaralanabilirsiniz. ○ Mola verdiğinizde veya çalışmanız bitince ünite motorunu durdurun ve aküyü ana gövdeden çıkarın. 000BookCS3630DB.indb208000BookCS3630DB.indb208 2021/01/1512:33:592021/01/1512:33:59209 Türkçe Çalışma alanını ve çevreyi kontrol edin, yaralanmalara, kazalara veya arızalara neden olabilecek cisimler olmadığından emin olun, varsa bunları çalışmaya başlamadan önce giderin. Özellikle de, çalışmak için basacak bir zemin oluşturmaya çalışırken, devrilmeye neden olabilecek hiçbir dengesizlik veya cisim bulunmadığını teyit edin. Ağaçları devirirken ağacın devrileceği ya da yuvarlanacağı yöne çok dikkat edin ve devirmeye başlamadan önce olası bir acil durumda kaçabileceğiniz bir güzergâh belirleyin. Anahtarın kapalı konumda olmasını sağlamak Anahtarın etkin olduğunu bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir. Akünün takılması (Şek. 4) Şekil 4'te gösterildiği gibi, yerine oturana kadar sıkıca itin. Anahtarın etkinleştirilmesi Testere zincirinin keresteye temas etmemesine özen göstererek anahtarı etkinleştirin ve testere zinciri hızlanınca kesme işine başlayın. UYARI ○ Üniteyi açarken, testere zincirinin malzemeye veya başka bir cisme temas etmediğinden emin olun. ○ Kullanım sırasında testere zincirinin yabancı maddelerle temas etmesini önleyin. Özellikle, kesme işini tamamladıktan sonra zincirin yere değmemesine özen gösterin. NOT Çalışma sırasında ünitedeki yağın bitmemesi için, yağ tankını önceden doldurun.

1. Genel kesme işlemleri

(1) Testereyi, keseceğiniz ahşaptan bir miktar uzakta tutarak ünitenin gücünü AÇIN. Sadece ünite tam hıza ulaştıktan sonra testereyle kesme işine başlayın. (2) İnce bir ahşap parçası keseceğiniz zaman, kılavuz çubuğ un taban kısmını ahşaba doğru, testereyi ise aşağı doğru bastırın (Şek. 18). (3) Kalın bir ahşap parçası keseceğiniz zaman, ünitenin ön kısmındaki çiviyi ahşaba doğru bastırın ve çiviyi bir dayanak olarak kullanarak kol hareketiyle ahşabı kesin (Şek. 19). (4) Bir ahşabı yanlamasına keserken, ünite gövdesini kılavuz çubuk altta kalacak biçimde sağa çevirin ve ön kabzanın üst kısmını sol elinizle tutun. Kılavuz çubuğu yatay olarak tutun ve ünite gövdesinin ön kısmındaki çiviyi bel hizasına getirin. Çiviyi bir dayanak olarak kullanmak suretiyle arka kabzayı sağa çevirerek ahşabı kesin. (Ş ek. 20) (5) Ahşabı alt kısmından başlayarak keserken, kılavuz çubuğun üst kısmının ahşaba hafi fçe temas etmesini sağlayın. (Şek. 21) (6) Kullanım talimatlarına dikkatle uymanın yanı sıra, kullanmadan önce zincirli testerenin pratik kullanımına yönelik tavsiyeler edinin veya en azından kesme tezgâhı üzerinde yuvarlak keresteler keserek zincirli testereyi kullanmaya alışın. (7) Desteklenmemiş kütükleri veya keresteleri kesmeniz gerekiyorsa, öncelikle bir kesme tezgâhı veya buna benzer başka bir uygun yöntemle bu malzemeleri sağlam bir şekilde destekleyin. UYARI ○ Ahşabı alt kısmından başlayarak keserken, zincirin ahşaba sert bir şekilde temas etmesi sonucu ünitenin kullanıcıya doğru geri tepmesi riski vardı

○ Kesim tamamlanınca kılavuz çubuğun aniden kontrolden çıkması riski bulunduğundan, ahşabı alt kısmından başlayarak sonuna kadar aralıksız bir şekilde kesmeye çalışmayın. ○ Çalışır durumdaki zincirli testerenin zemine veya çitlere temas etmesini önleyin.

(1) Devrilmemiş bir ağaçtaki dalları keserken: Kalın bir dal, ağacın gövdesinden uzak bir noktadan başlayarak kesilmelidir. Öncelikle alt kısımdan başlayarak 1/3'lük kısmı kesin, ardından yukarıdan aşağı doğru olan kısmı kesin. Son olarak da, ağacın gövdesiyle aynı hizada olan kalan kısm ı kesin. (Şek. 22) UYARI ○ Düşen dallara karşı temkinli olun. ○ Zincirli testerenin geri tepmesine karşı temkinli olun. (2) Devrilmiş bir ağaçtaki dalları keserken: Öncelikle yere temas etmeyen dalları, ardından da yere temas eden dalları kesin. Yere temas eden kalın dalları keserken ilk önce yukarıdan aşağıya doğru yarısını, ardından da aşağıdan yukarıya doğru kalan kısmı kesin. (Şek. 23) UYARI ○ Yere temas eden dalları keserken kılavuz çubuğun basınç nedeniyle zorlanıp tıkanmamasına dikkat edin. ○ Son kesim adımında aniden yuvarlanmaya başlayabilecek kütüklere karşı temkinli olun.

Şek. 24'de gösterildiği gibi konumlandırılmış bir kütüğü keserken, öncelikle alt kısımdan başlayarak 1/3'lük kısmı, ardından da yukarıdan başlayarak kalan kısmı kesin. Şek. 25'de gösterildiği gibi delik yapacak şekilde konumlanmış bir kütüğü keserken, öncelikle yukarıdan başlayarak 2/3'lük kısmı, ardından da aşağıdan başlayarak kalan kısmı kesin. UYARI ○ Kılavuz çubuğun basınç nedeniyle kütüğe yapışmasını önleyin. ○ Eğimli bir zeminde çalışıyorken, kütü ğün yokuş yukarı yönde olan kısmından çalışın. Yokuş aşağı yönünde çalışırsanız kestiğiniz kütük kendinize doğru yuvarlanabilir.

4. Yere yatırılmış bir kütüğü kesme

Kütüğün sabit olduğundan emin olun. Tırnağı kütüğe doğru bastırın. Tırnağı, kesmeyi sağlamak için tutamağın kaldırılabileceği bir dayanak noktası olarak kullanın. (Şek. 26)

5. Her iki uçtan desteklenen bir kütüğü kesme

Üstten kütük derinliğinin yaklaşık üçte biri derinliğe kadar keserek baş layın, ardından alttan keserek kesim işlemini tamamlayın. Üsten sonuna kadar kesmeye çalışırsanız kılavuz çubuğu testere içinde sıkışabilir. (Şek. 27)

(1) Alttan kesme ( , Şek. 28): Ağacın devrilmesini istediğiniz yöne doğru bakarak alttan kesin. Alttan kesilecek kısım, ağaç çapının 1/3'ü kadar olmalıdır. Ağaçları asla doğru bir şekilde alttan kesim yapmadan devirmeyin. (2) Ters kesme ( , Şek. 28): Yatay alt kesime paralel olarak ve 5 cm yukarıdan bir ters kesim yapın. Kesim sırasında zincir sıkışırsa testereyi durdurun ve zincirin serbest kalması için kamalar kullanın. Ağacın boydan kesmeyin. UYARI ○ Ağaçlar, insanlara, şebeke hizmetlerine ya da başkalarının mallarına zarar verecek biçimde devrilmemelidir. ○ Devrilen ağaç büyük ihtimalle yokuş aşağı yönde yuvarlanacağı veya kayacağı için, devirme işleri sırasında yokuş yukarı yönde durun. 000BookCS3630DB.indb209000BookCS3630DB.indb209 2021/01/1512:33:592021/01/1512:33:59210 Türkçe Kesme işleri hakkında önlemler Büyük hacimli veya kesintisiz işler için Bu alet, şarj edilebilir aküyü kontrol eden elektronik parçaları koruyun bir aşırı ısı koruma devresiyle birlikte gelir. Uzun süreli kullanım sırasında veya alete karşı uygulanan basınçtan dolayı oluşan yüksek yükler altındaki işlemler sırasında, alet sıcaklığı yükselecek ve sonunda aşırı ısınma koruma devresini tetikleyecek ve aleti kapatacaktır. Bu durum gerçekleşirse, aleti bir süre soğumaya bırakın. Sıcaklık düştüğünde aleti tekrar kullanabilirsiniz. Sürekli çalışma sırasında şarj edilebilir akünün değiştirilmesi gerekirse, 15 dakika kadar aletin dinlenmesini bekleyin. Zincirli testereyi kavrama/itme kuvveti Zincirli testereyi her zaman sıkı tutun. Ayrıca, zincirli testereye gereğinden fazla kuvvet uygulamayın. Kesim sırasında zincirli testereye kuvvet uygulamanız kesme hızını yükseltmeyecektir. Aksine motoru yoracak, performansı bozacak ve motorun ya da kılavuz çubuğun hasar görmesine ya da arızalanmasına neden olacaktır. Üniteyi, testere zincirinin uygun hız aralığında kullanın. Özellikle, testere zincirinin aşırı kuvvet uygulanması sonucu durması (sıkışması), yaralanmaya veya ünitenin arızalanmasına neden olabilir. Zincir yakalayici ○ Zincir yakalayıcı, zincirin tam altında güç başlığının üstünde yer alır ve kopan zincirin testere kullanıcısına çarpmasın ı engeller. ○ Testere zinciri koparsa, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ZİNCİR BIÇAĞININ BİLEYLENMESİ DİKKAT Kazaları önlemek için üniteyi mutlaka kapatın (motorunu durdurun) ve aküsünü ana gövdeden çıkarın. UYARI Testere zincirini bileyin ve testere zinciri ana gövdeye takılı haldeyken derinlik göstergesini kılavuz çubuğu üzerinde orta konuma ayarlayın. NOT Testere zincirini zincir ana gövdeye takılıyken bileyleyin. Derinlik göstergesinin kılavuz çubuktaki orta konuma ayarlanmasını da yine zincir gövdeye takılıyken yapın. Testere zincirleri körelmeye başlayınca motora ve tüm gövde parçalarına fazladan yük biner ve ünitenin verimi düşer. Ünitenin en yüksek performansla çalışması için düzenli bakım uygulanmalı ve testere zinciri her zaman keskin tutulmalıdır.

4 mm çapında yuvarlak bir eğe kullanın. Yuvarlak eğe, Şek.29’da gösterildiği gibi çapının beşte biri bıçağın üst k ısmından taşacak şekilde zincir bıçağına karşı tutulmalıdır. Yuvarlak eğeyi, Şek. 30’da gösterildiği gibi kılavuz çubuğa göre 30°’lik bir açıyla tutarak bıçakları bileyin. Yuvarlak eğeyi tutacak yönünde hafi fçe bastırarak bıçakları eğeleyin. Yuvarlak eğenin, eğeyi geri çekerken testere zincirine temas etmediğinden emin olun. Tüm testere bıçaklarının aynı açıyla eğelendiğinden emin olun, aksi takdirde aletin kesme verimi azalacaktır. Bıçakları doğru bir şekilde bilemek için uygun açılar Şek. 31.’da gösterilmektedir. (Yuvarlak eğe ayrı satılı r.)

2. Derinlik göstergesinin ayarlanması

DİKKAT ○ Tampon bağlama kayışı ve tampın tahrik bağlantısının üst kısmını zımparalamayın ya da bahsi geçen parçaların şeklinin deforme olmasına sebep olmayın. ○ Derinlik göstergelerinin ayarlanması önceden belirlenen boyutlar ve şekiller doğrultusunda olmalıdır, aksi takdirde geri tepme riski artabilir ve yaralanmalara neden olabilir. Geri tepme önleyici kayış Tampon tahrik bağlantısı Derinlik göstergeleri kesicinin ahşabın içine girdiği konumdaki derinliği ayarlamak için kullandıkları için bu göstergeler aynı şekilde hizalanmalıdır. Testere zincirini bilerken derinlik göstergelerini her iki veya üç defada bir kontrol ettiğinizden emin olun. (Şek. 32) Testere zinciri üzerine bir derinlik göstergesi bağlantı parçası yerleştirin, göstergeyi olukta görünür bırakın ve derinlik göstergesi bağlantı parçasının dışındaki bölümü eğmek için düz bir eğe kullanın. (Şek. 33) (Derinlik göstergesi bağlantı parçası ve düz eğe ayrı satılır.) Derinlik göstergesini eğeledikten sonra derinlik göstergesinin ön tarafını eskiden olduğu gibi yuvarlatın. (Şek. 34) Testere zincirini bileyledikten sonra, eğ e talaşlarını gidermek için zincir yağının içine batırın. Eğe talaşları giderilemiyorsa, testere zinciri ve kılavuz çubuk kullanım sırasında hızlıca aşınır. Derinlik göstergesinin bağlantı parçası yuvarlak bir eğeyle bilerken de kullanılabilir. (Şek. 35)

Çalışmadan sonra üniteyi depoya kaldırmadan önce her bir parçasını kontrol edin ve gereken bakımları uygulayın. DİKKAT Bakım veya kontrol sırasında ünite motorunu durdurun ve aküyü ana gövdeden çıkarın. Ayrıca, şarj cihazının elektrik fi şini prizden çekin. UYARI Zincir testereyi kullanırken her zaman iş eldiveni takın.

1. Testere zincirlerinin kontrol edilmesi

○ Testere zincirini sık sık kontrol edin. Sıra dışı bir durumla karşılaşmanız halinde, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ○ Zincir gergisini kontrol edin ve gerekiyorsa doğru şekilde ayarlayın. ○ Testere zinciri körleşince üniteyi kullanmaya ara verin ve “Zincir biçağinin bileylenmesi” bölümüne uygun bir şekilde bileyleyin. ○ Paslanmaya karşı koruma sağlamak için, her kullanımdan sonra testere zincirini ve kılavuz çubukları dikkatlice yağlayın. NOT Yan kapağı, zincir dişlisini, zincir yağı ağzını ve kılavuz çubuğunu temizlerken, “Testere zincirini takma (değiştirme)” prosedürüne bakın ve testere zincirini sökün.

2. Yan kapağın ve zincir dişlisinin temizlenmesi

(Şek 36) Parçaların içinde kalan tüm talaş veya tozu temizleyin ve çıkarın.

3. Zincir yağı boşaltma ağzının temizlenmesi

(Şek. 37) Zincir yağı boşaltma ağzını temizlemeden önce yan kapağı ve kılavuz çubuğu sökün.

4. Kılavuz çubuğun temizlenmesi (Şek. 38)

Kılavuz çubuğun veya yağ boşaltma ağzının oluklarında testere talaşı vs. birikirse yağ akışı kısıtlanabilir ve ünite arızalanabilir. 000BookCS3630DB.indb210000BookCS3630DB.indb210 2021/01/1512:33:592021/01/1512:33:59211 Türkçe Kullandıktan sonra ve testere zincirini değiştirirken kılavuz çubuğunu çıkarın oluklarda kalan testere talaşını iyice giderin. (bkz. “Testere zincirinin takılması (yenisiyle değiştirilmesi)”).

5. Zincir freni temizlenmesi (Şek. 39)

Boşluktan testere gövdesine tüm talaşları temizlemek için bir fırça kullanın.

6. Zincir yakalayıcının kontrolü (Şek. 40)

Zincir yakalayıcı, zincir gevşerse veya koparsa testere zincirinin operatöre çarpmasını önlemek için tasarlanmıştır. Zincir yakalayıcı yan kapağa entegre edilmiştir. Zincir yakalayıcının hasar görmediğini onaylamak için kontrol edin.

7. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve sağlam şekilde sıkılı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

Motorun sargısı aletin “kalbidir”. Sargının hasar görmesi veya yağ ya da suyla ıslanmaması için gerekli özeni gösterin.

9. Batarya ve batarya montaj bölmesinin temizliği

(Şek. 41) Tüm talaş veya tozu temizlemek ve testereyi temiz tutmak için bir fırça veya hava üfl eme tabancası kullanın. NOT ○ Kullanım sırasında talaş ve toz birikmesine izin vermek depolama bataryasının düşmesine veya diğer kazalara neden olabilir. Talaş ve tozun birikmesine izin vermek ayrıca batarya ve terminaller arasında temas arızası dahil olmak üzere arızalara yol açabilir.

Temizledikten sonra, depolama bataryasının kolayca sökülebildiğini ve alet gövdesine tekrar takılabildiğini onaylamak için kontrol edin.

10. Aletin dışının temizlenmesi

Zincirli testere kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafi fçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

○ Tüm parçaları etrafl ıca temizleyin. Metal parçaları ince bir korozyon önleyici katman ile kaplayın. ○ Depolamadan önce, varsa hasarlı bölgeleri onardığınızdan emin olun. ○ Üniteyi depoya kaldırmadan önce her bir parçasını temizleyip gereken bakımları yapın ve zincir kutusunu kılavuz çubuğa monte edin. ○ Zincirli testereyi, 40°C'nin altındaki ve çocukların erişemeyeceği yerlerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen ş arj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli not Daima belirlenmiş orijinal bataryalardan birini kullanın. Tarafımızca belirlenenler dışındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerlerin EN62841 ve ISO 4871’e uygun olduğu tespit edilmiştir. CS3630DB Ölçülmüş A-ağırlıklı ses gücü seviyesi: 107 dB (A) Ölçülmüş A-ağırlıklı ses basınç seviyesi: 87 dB (A) Belirsizlik K: 3dB (A) CS3635DB Ölçülmüş A-ağırlıklı ses gücü seviyesi: 105 dB (A) Ölçülmüş A-ağırlıklı ses basınç seviyesi: 85 dB (A) Belirsizlik K: 3dB (A) Kulak koruma cihazı takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). CS3630DB

Belirsizlik K = 1,5 m/s

Belirsizlik K = 1,5 m/s

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir. Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler. DİKKAT ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve ○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalı şma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için. 000BookCS3630DB.indb211000BookCS3630DB.indb211 2021/01/1512:33:592021/01/1512:33:59212 Türkçe NOT HiKOKI’nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir.

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm Motordan ses geliyor, ancak testere zinciri... ○ hareket etmiyor ○ rahatça hareket edemiyor Zincir freni etkinleştirilmiş olabilir. Zincir frenini kolunu kendinize doğru çekerek serbest bırakın. Testere zinciri çok fazla gerilmiş. Testere zincirinin gergisini kontrol edin; çok fazla gerilmişse biraz gevşetin. Testere zinciri zincir dişlisinden çıkıyor. Testere zincirinin zincir dişlisine doğru bir şekilde takıldığını kontrol edin. Yan kapağın içinde…

• testere talaşı sıkışmış

• yabancı madde sıkışmış Yan kapağı temizleyin. Kılavuz çubuğun oluğunda...

• testere talaşı sıkışmı

• yağ akışı yok Kılavuz çubuk oluğunu ve yağ deliğini temizleyin. Yağ tankında yağ bulunduğunu kontrol edin, gerekiyorsa yağ ekleyin. Zincirin körlüğü Testere zinciri...

• aşınmış veya bıçak kırılmış

Tip ve özel tanım koduyla *1) tanımlı Akülü Zincirli Testere’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. 2000/14/AT CS3630DB Ölçülen ses gücü seviyesi: 107 dB Garanti edilen ses gücü seviyesi: 110 dB CS3635DB Ölçülen ses gücü seviyesi: 105 dB Garanti edilen ses gücü seviyesi: 108 dB Yetkili Kuruluş (2006/42/AT) : 0158 DEKRA Testing and Certifi cation GmbH Handwerkstraße 15 70565 Stuttgart, Almanya, AT tip muayenesi gerçekleştirmiş ve Ek IX uyarınca 4821002.21001 numaralı AT tipi muayene sertifi kasını yayınlamıştır. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. Magyar Română
