KÄYTTÖOHJE PGS 418 Kärcher

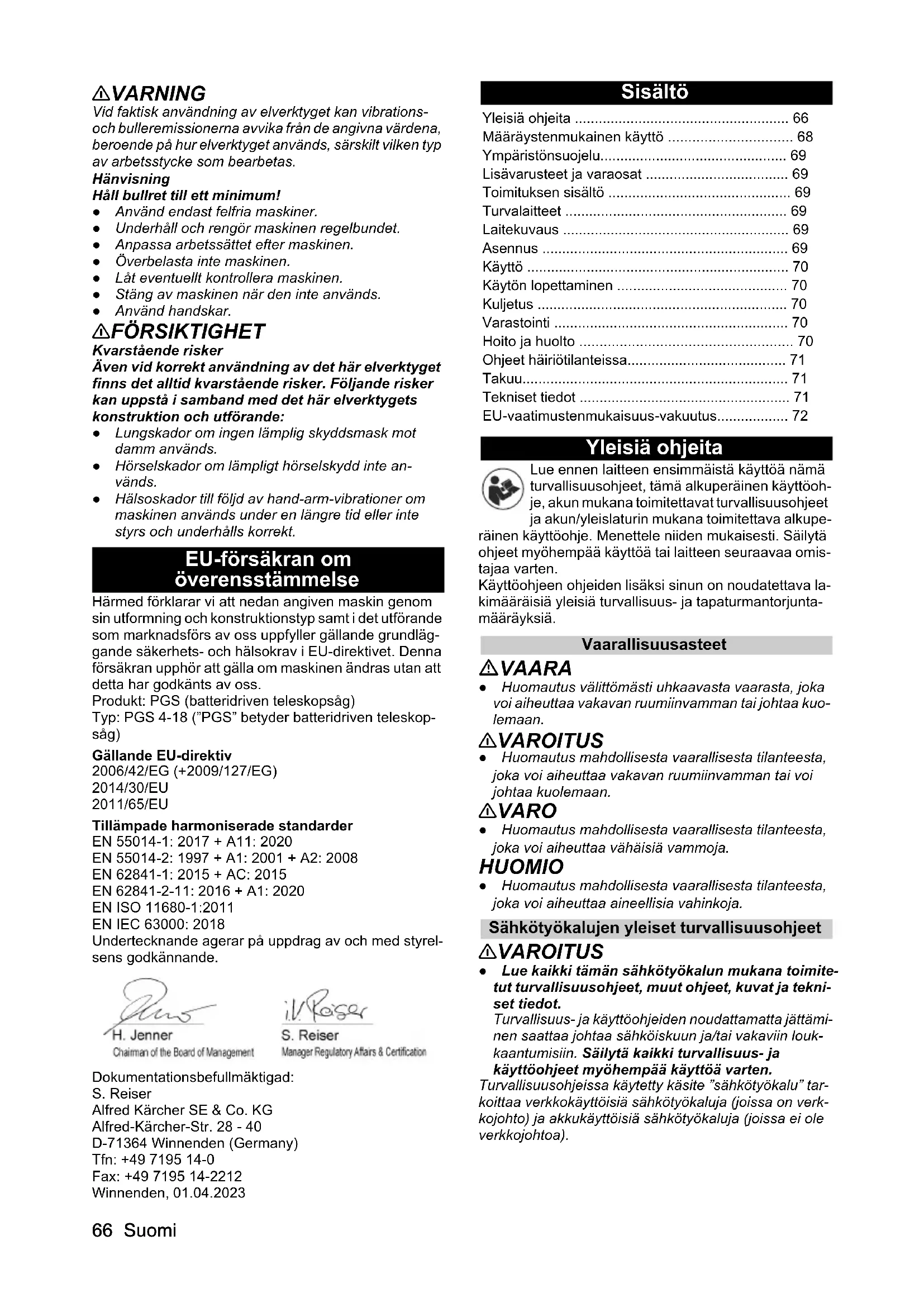

• EN IEC 63000: 2018 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 01.04.2023 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäistä käyttöä nämä turvallisuusohjeet, tämä alkuperäinen käyttöoh- je, akun mukana toimitettavat turvallisuusohjeet ja akun/yleislaturin mukana toimitettava alkupe- räinen käyttöohje. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omis- tajaa varten. Käyttöohjeen ohjeiden lisäksi sinun on noudatettava la- kimääräisiä yleisiä turvallisuus- ja tapaturmantorjunta- määräyksiä. Vaarallisuusasteet VAARA ● Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo- lemaan. 몇 VAROITUS ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. 몇 VARO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja. HUOMIO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja. Sähkötyökalujen yleiset turvallisuusohjeet 몇 VAROITUS ● Lue kaikki tämän sähkötyökalun mukana toimite- tut turvallisuusohjeet, muut ohjeet, kuvat ja tekni- set tiedot. Turvallisuus- ja käyttöohjeiden noudattamatta jättämi- nen saattaa johtaa sähköiskuun ja/tai vakaviin louk- kaantumisiin. Säilytä kaikki turvallisuus- ja käyttöohjeet myöhempää käyttöä varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tar- koittaa verkkokäyttöisiä sähkötyökaluja (joissa on verk- kojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei ole verkkojohtoa). Yleisiä ohjeita p. 66
• Määräystenmukainen käyttö p. 68
• Ympäristönsuojelu p. 69
• Lisävarusteet ja varaosat p. 69
• Toimituksen sisältö p. 69
• Turvalaitteet p. 69
• Laitekuvaus p. 69
• Asennus p. 69
• Käyttö p. 70
• Käytön lopettaminen p. 70
• Kuljetus p. 70
• Varastointi p. 70
• Hoito ja huolto p. 70
• Ohjeet häiriötilanteissa p. 71
• Takuu p. 71
• Tekniset tiedot p. 71
• EU-vaatimustenmukaisuus-vakuutus Suomi 67 1 Työpaikan turvallisuus a Pidä työskentelyalueesi siistinä ja hyvin va- laistuna. Epäjärjestys ja riittämätön valaistus työskentelyalueella voivat johtaa tapaturmiin. b Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät ki- pinöitä, jotka saattavat sytyttää pölyn tai höyryt. c Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hal- linnan huomiosi suuntautuessa muualle. 2 Sähköturvallisuus a Sähkötyökalun pistokkeen pitää sopia pisto- rasiaan. Pistoketta ei saa muuttaa millään ta- valla. Älä käytä pistorasia-adaptereita suojamaadoitettujen sähkötyökalujen yhtey- dessä. Alkuperäisessä kunnossa olevat pistok- keet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b Vältä koskettamasta sähköä johtaviin pintoi- hin, kuten putkiin, pattereihin, liesiin ja jää- kaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c Älä altista sähkötyökaluja sateelle tai kosteu- delle. Veden tunkeutuminen sähkötyökalun si- sään lisää sähköiskun vaaraa. d Älä kanna tai ripusta sähkötyökalua verkko- johdosta äläkä vedä pistoketta irti pisto- rasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. e Kun käytät sähkötyökalua ulkona, käytä ai- noastaan ulkokäyttöön soveltuvaa jatkojoh- toa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuo- jakytkintä. Vikavirtasuojakytkimen käyttö pie- nentää sähköiskun vaaraa. 3 Henkilöturvallisuus a Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääk- keiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saat- taa aiheuttaa vakavia vammoja. b Käytä henkilökohtaisia suojavarusteita ja ai- na suojalaseja. Henkilökohtaiset suojavarus- teet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienen- tävät oikein käytettyinä loukkaantumisriskiä säh- kötyökalun käyttötilanteesta riippuen. c Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kan- nat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d Poista kaikki säätötyökalut ja ruuvitaltat, en- nen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. p. 72

Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Si- ten voit paremmin hallita sähkötyökalua odotta- mattomissa tilanteissa. f Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, käsineet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on lii- tetty oikein ja että niitä käytetään oikealla ta- valla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. h Älä anna työkalun säännöllisen käytön muka- naan tuoman tuttuuden tunteen tehdä sinua varomattomaksi ja laiminlyömään työkalun turvallisuusperiaatteita. Varomaton toiminta voi johtaa vakaviin vammoihin sekunnin murto-osis- sa. 4 Sähkötyökalun käyttö ja käsittely a Älä ylikuormita laitetta. Käytä kyseiseen työ- hön tarkoitettua sähkötyökalua. Sopivaa säh- kötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käyn- nistää tai pysäyttää käyttökytkimellä, on vaaralli- nen, ja se täytyy korjata. c Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat laiteasetuksia tai vaihdat lisävarusteita ja kun lopetat työkalun käyttä- misen. Tämä turvatoimenpide estää sähkötyö- kalun tahattoman käynnistymisen. d Säilytä sähkötyökalut poissa lasten ulottuvil- ta, kun niitä ei käytetä. Älä anna toisten henki- löiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttö- ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e Hoida sähkötyökalujasi huolella. Tarkasta, et- tä liikkuvat osat toimivat moitteettomasti ei- vätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vau- rioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laimin- lyöty huolto. f Pidä terät terävinä ja puhtaina. Huolella hoide- tut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. g Käytä sähkötyökalua, lisävarusteita ja tarvik- keita, teriä jne. niiden käyttöohjeiden mukai- sesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. 5 Akun käyttö ja hoito a Lataa akku vain valmistajan hyväksymien la- tauslaitteiden kanssa. Kyseiselle akulle sovel- tumattomat latauslaitteet voivat aiheuttaa tulipalon.68 Suomi b Käytä laitetta vain soveltuvalla akulla. Muun akun käyttäminen voi aiheuttaa loukkaantumisia tai tulipaloja. c Kun et käytä akkua, pidä se poissa paperiliit- timien, kolikoiden, avaimien, naulojen, ruu- vien tai muiden pienten metalliesineiden lähettyviltä, sillä ne voivat aiheuttaa oikosu- lun. Oikosulku voi aiheuttaa tulipalon tai räjäh- dyksen. d Akusta voi tietyissä olosuhteissa vuotaa nes- tettä. Vältä joutumista kosketuksiin sen kans- sa. Jos joudut kosketuksiin nesteen kanssa, huuhdo se huolellisesti vedellä. Jos nestettä joutuu silmiin, ota välittömästi yhteyttä lääkä- riin. Akkuneste voi aiheuttaa ihottumaa ja ihon polttelua. e Älä käytä akkuja tai työkaluja, jotka ovat vau- rioituneet tai joita on muutettu. Vaurioituneet tai muunnellut akut voivat käyttäytyä arvaamatto- masti, mikä voi johtaa tulipaloon, räjähdykseen tai loukkaantumisvaaraan. f Älä altista akkua tai työkalua liian korkeille lämpötiloille tai tulelle.Tulen kanssa kosketuk- siin joutuminen tai yli 130 °C:n lämpötilat voivat aiheuttaa räjähdyksiä. g Noudata kaikkia latausohjeita äläkä lataa työ- kalua tai akkua ohjeissa määritellyn lämpöti- la-alueen ulkopuolella. Epäasianmukainen lataaminen tai lataus määritellyn alueen ulkopuo- lisissa lämpötiloissa voi vahingoittaa akkua ja li- sätä tulipalon vaaraa. 6 Huolto a Anna koulutettujen ammattihenkilöiden kor- jata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. b Älä koskaan korjaa vaurioituneita akkuja. Ak- kujen huollon ja korjauksen saa suorittaa vain valmistaja tai valtuutettu huoltoliike. Pistosahojen turvallisuusohjeet ● Pidä sähkötyökalua eristetyistä tartuntapinnois- ta kiinni, kun teet työtä, jossa leikkuutarvike voi koskettaa piilossa olevia virtajohtoja.Jos sahan- terä joutuu kosketuksiin jännitteisen johdon kanssa, jännite voi johtua metallisiin laiteosiin ja aiheuttaa sähköiskun. ● Käytä kiinnikkeitä työkappaleen kiinnittämiseen ja tukemiseen vakaalle alustalle. Jos pidät työ- kappaletta kädelläsi tai vartaloasi vasten, siitä tulee epävakaa ja voit menettää hallinnan. ● Tartu vain sähkötyökalujen eristettyihin tarttu- mapintoihin, sillä sahanterä voi joutua koske- tuksiin näkymättömissä olevien virtajohtojen kanssa. Jos sahanterä joutuu kosketuksiin jännittei- sen johdon kanssa, jännite voi johtua metallisiin lai- teosiin ja aiheuttaa sähköiskun. ● Etsi piilossa olevat syöttöjohdot sopivien ilmai- simien avulla. Pyydä tarvittaessa apua sähkölai- tokselta. Sähköjohtojen koskettaminen voi aiheuttaa tulipalon ja sähköiskun. Kaasulinjan vauri- oituminen voi johtaa räjähdykseen. Vesijohdon sa- haaminen aiheuttaa omaisuusvahinkoja. ● Pidä kädet kaukana leikkuulevystä. Älä tartu työ- kappaleen alapuoleen. Sahanterän koskettaminen voi aiheuttaa vammoja. ● Pidä kätesi erossa nostotangosta ja sahanterän pikakiinnityksestä. Sahanterän koskettaminen voi aiheuttaa vammoja. ● Aseta laite työkappaleelle vain päälle kytkettynä. Takapotkun vaara on olemassa, jos sahanterä juut- tuu työkappaleeseen. ● Kytke laite pois päältä leikkaamisen jälkeen. Ve- dä sahanterä irti työkappaleesta vasta, kun terä on pysähtynyt. Näin voit välttää takapotkut ja aset- taa laitteen sivuun turvallisesti. ● Käytä vain vahingoittumattomia ja hyväkuntoi- sia sahanteriä. Taipuneet tai tylpät sahanterät voi- vat rikkoutua, vaikuttaa haitallisesti leikkuujälkeen tai aiheuttaa takapotkun ● Älä jarruta sahanterää pysähdyksiin sivuttaisel- la painalluksella laitteen sammuttamisen jäl- keen. Sahanterä voi vaurioitua, katketa tai aiheuttaa takapotkun. ● Kiinnitä materiaali hyvin. Älä tue työkappaletta kädelläsi tai jalallasi. Älä koske esineisiin tai lat- tiaan sahan ollessa käynnissä. Takapotkun riski on olemassa. ● Kiinnitä työkappale. Puristuslaitteella tai ruuvi- penkkiin kiinnitetty työkappale pysyy tukevammin paikallaan kuin käsin pidelty. ● Odota aina, että laite on pysähtynyt, ennen kuin lasket sen alas. Työkaluosa voi juuttua ja aiheuttaa laitteen hallinnan menettämisen. ● Lukitse päälle/pois-kytkin pois-asentoon ennen koneeseen kohdistuvia töitä (esim. huolto, työ- kalun vaihto jne.) sekä kuljetuksen ja varastoin- nin ajaksi. Loukkaantumisvaara, jos päälle/pois- kytkintä käytetään tahattomasti. ● Suojaa laite kuumuudelta, esim. jatkuvalta voi- makkaalta auringonvalolta, sekä tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Lisäturvaohjeita 몇 VAROITUS ● Palovammojen vaara. Sahante- rä kuumenee käytön aikana. Älä koske sahanterään. Määräystenmukainen käyttö VAARA Viiltojen aiheuttama loukkaantumisvaara Vältä laitteen tahaton käynnistäminen. Varmista, että PÄÄLLE/POIS-kytkin ei ole aktivoituna, kun asetat akun paikalleen. Jos laite sammuu itsestään ylikuormituksen vuoksi, va- pauta PÄÄLLE/POIS-kytkin välittömästi. Odota, kunnes laite tai akku on jälleen käyttövalmis. VAARA Määräystenvastainen käyttö Hengenvaara viiltohaavojen vuoksi Käytä laitetta vain määräystenmukaisesti. ● Laite on tarkoitettu ainoastaan yksityiskäyttöön. ● Laite on tarkoitettu vain puun leikkaamiseen. ● Laite soveltuu karkeisiin sahausleikkauksiin, suoriin tai kaareviin leikkauksiin ja tasopinnan leikkauksiin. ● Kun laitetta käytetään oksatuen kanssa, se soveltuu oksien leikkaamiseen. Työkalun muu käyttö tai muuttaminen ei ole sallittua. Käyttäjä vastaa vaaratilanteista, jotka johtuvat kielletys- tä käytöstä.Suomi 69 Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tar- kasta laitetta pakkauksesta purkaessasi pakkauksen sisäl- lön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle. Turvalaitteet 몇 VARO Puuttuvat tai muutetut turvalaitteet Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita. Lukituksen avauspainike Lukituksen avauspainike lukitsee laitekytkimen ja estää näin laitteen tahattoman käynnistymisen. Kuva B 1 PÄÄLLE-/POIS-kytkimen lukituksen avauspainike 2 PÄÄLLE-/POIS-kytkin Kun haluat ottaa laitteen käyttöön, paina ensin lukituk- sen avauspainiketta ja sitten PÄÄLLE-/POIS-kytkintä. Laitteessa olevat symbolit Laitekuvaus Tässä käyttöohjeessa kuvataan maksimaalinen varus- tus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus). Katso kuva kuvitussivuilta Kuva A 1 Akun vapautuspainike 2 Akun kiinnitys 3 Vapautuspainike Akun kiinnitys 4 Kahva 5 PÄÄLLE-/POIS-kytkimen lukituksen avauspainike 6 PÄÄLLE-/POIS-kytkin 7 Oksatuen vapautuspainike 8 Oksatuki 9 Etusuojus 10 Pikakiinnityslaite sahanterää varten 11 Sahanterä puulle 12 *Akku

• valinnainen Asennus Akkupidikkeen kiinnittäminen

1. Työnnä akkupidikettä pistosahan kiinnityskohtaan,

kunnes se lukittuu kuuluvasti. Kuva C Huomautus Varmista, että se on oikein paikallaan! Sahanterän asentaminen 몇 VARO Terävien sahanhampaiden aiheuttama loukkaantu- misvaara Käytä kaikissa laitteen parissa tehtävissä töissä suoja- laseja ja suojakäsineitä. Kuva F

1. Käännä pikakiinnitysmekanismia vastapäivään ja

pidä sitä paikallaan.

2. Aseta sahanterä paikalleen.

3. Käännä pikakiinnitysmekanismi myötäpäivään ta-

kaisin alkuasentoon. Huomautus Kun olet asentanut sahanterän, tarkista, että se on kun- nolla paikallaan. Oksatuen asentaminen 몇 VARO Terävien sahanhampaiden aiheuttama loukkaantu- misvaara Käytä kaikissa laitteen parissa tehtävissä töissä suoja- laseja ja suojakäsineitä. Kuva E

1. Paina oksatuen vapautuspainiketta.

2. Työnnä oksatuki ohjaimeen, kunnes se lukittuu.

1. Työnnä akku akun kiinnityskohtaan.

Kuva G Yleinen varoitusmerkki Lue ennen käyttöönottoa käyttöohje ja kaikki turvaohjeet. Käytä laitteella työskennellessäsi sopivia silmä- ja kuulosuojaimia. Käytä luistamattomia ja kestäviä käsinei- tä, kun työskentelet laitteella. Pidä sivulliset turvallisen välimatkan päässä sähkötyökalusta. Älä altista laitetta sateelle tai kosteille olosuhteille.70 Suomi Käyttö Laitteen kytkeminen päälle

1. Paina vapautuspainiketta.

2. Kytke laite päälle päälle/pois-kytkimellä.

Laitteen kytkeminen pois päältä

1. Vapauta päälle/pois-kytkin.

Kuva H Sahaustekniikat 몇 VARO Terävien sahanterien aiheuttama loukkaantumis- vaara Käytä kaikissa laitteen parissa tehtävissä töissä suoja- laseja ja suojakäsineitä. Suorat leikkaukset ilman oksatukea Huomautus Kun sahaat paksumpia oksia tai lautoja, työskentele IL- MAN oksatukea. Sahattavan kappaleen on kosketetta- va etusuojusta. Käytä keinuvaa liikettä, kun sahaat pyöreitä kappaleita.

1. Kytke laite päälle.

2. Sahaa tasaisella paineella.

Kuva I Upotus ilman oksatukea Huomautus Kun sahaat paksumpia oksia tai lautoja, työskentele IL- MAN oksatukea. Sahattavan kappaleen on kosketetta- va etusuojusta. Käytä keinuvaa liikettä, kun sahaat pyöreitä kappaleita.

1. Aseta etusuojuksen alareuna työkappaleen päälle.

2. Kytke laite päälle.

3. Kallista sahaa eteenpäin ja upota sahanterä työkap-

4. Kohdista saha pystysuoraan asentoon ja sahaa leik-

kauslinjaa pitkin. Kuva J Suorat leikkaukset oksatuen kanssa

1. Aseta saha oksatuen kanssa työkappaleen päälle

2. Kytke laite päälle.

3. Sahaa tasaisella paineella.

Kuva K Sahat, joissa on teleskooppivarsi Huomautus Teleskooppivarsi on lisävaruste puuvartisten kasvien ja oksien leikkaamiseen enintään 3,5 m korkeudella. Huomautus Lue teleskooppivarren käyttöohjeet ennen sen käyttä- mistä. Käytön lopettaminen

2. Puhdista laite (katso luku Laitteen puhdistus).

Akun poistaminen Huomautus Poista akku laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvatto- masti.

1. Irrota akku akun kiinnityksestä.

Kuva L Oksatuen irrottaminen 몇 VARO Terävien terien aiheuttama loukkaantumisvaara Käytä suojalaseja ja suojakäsineitä aina kun teet laittee- seen huoltotoimenpiteitä. Kuva N

1. Paina oksatuen vapautuspainiketta.

2. Vedä oksatuki etukautta ulos.

Sahanterän irrottaminen 몇 VARO Terävien terien aiheuttama loukkaantumisvaara Käytä suojalaseja ja suojakäsineitä aina kun teet laittee- seen huoltotoimenpiteitä. Kuva M

1. Käännä sahanterän kiristintä vastapäivään ja pidä

2. Vedä sahanterä ulos.

3. Käännä sahanterän kiristin myötäpäivään takaisin

alkuasentoon. Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoin- nissa huomioon. 몇 VARO Tahaton käynnistyminen Irrota akku laitteesta aina ennen kuljetusta.

1. Ajoneuvossa kuljetettaessa varmista laite sovellet-

tavien määräysten mukaisesti liukumisen ja kaatu- misen estämiseksi. Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. 몇 VARO Tahaton käynnistyminen Irrota akku laitteesta aina ennen varastointia.

1. Puhdista laite, katso luku Laitteen puhdistus.

2. Säilytä laitetta kuivassa ja hyvin tuulettuvassa pai-

kassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäätymisenestosuoloista. Säilytä laitetta vain sisätiloissa. Hoito ja huolto Laitteen puhdistus 몇 VARO Tahaton käynnistyminen Viiltohaavat Ennen kuin teet laitteeseen mitään huolto- tai säätötöi- tä, poista akku laitteesta. Huomautus Pidä kone ja ilmanvaihtoaukot aina puhtaina turvallisen ja asianmukaisen työskentelyn varmistamiseksi. Huomautus Puhdista sahanterän pidike mieluiten paineilmalla tai pehmeällä harjalla. Huomautus Älä puhdista laitetta vedellä. Kuva OSuomi 71 Ohjeet häiriötilanteissa Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksis- sa tai jos häiriöitä ei ole tässä mainittu. Akun vanhetessa sen varauskyky heikkenee, vaikka si- tä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta. Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. Melua ja tärinää koskevat tiedot Tärinän kokonaisarvot a

(kolmen suunnan vektorisum- ma) ja epävarmuus K määritetty standardin EN 62841- 2-11 mukaisesti: Lastulevyn sahaus: a h,B =6,2 m/s

Melupäästöarvot määritetty standardin EN 62841-2-11 mukaisesti. Tyypillisesti tuotteen A-painotettu äänenpai- netaso on 94 dB(A) ja äänen tehotaso on 83 dB(A), K=3 dB, ja yhdessä pidennyksen (2.445-247.0) kanssa tyy- pillisesti A-painotettu äänen tehotaso on 91 db(A) ja ää- nenpainetaso on 82 dB(A), K=3 dB. Käytä kuulonsuojainta! Yhdessä pidennyksen (2.445-247.0) kanssa: ah=5,6 m/ s², K=1,5 m/s². Näissä ohjeissa annettu tärinätaso on mitattu standardissa EN 62841 standardoidulla mittaus- menetelmällä, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäkuor- mituksen alustavaan arviointiin. 몇 VAROITUS Sähkötyökalun todellisen käytön aikaiset tärinä- ja me- lupäästöt voivat poiketa ilmoitetuista arvoista riippuen siitä, miten sähkötyökalua käytetään ja erityisesti siitä, minkä tyyppistä työkappaletta työstetään. Huomautus Pidä melu mahdollisimman vähäisenä! ● Käytä vain täysin toimintakuntoisia laitteita. ● Huolla ja puhdista laite säännöllisesti. ● Mukauta työskentelytapasi laitteeseen sopivaksi. ● Älä ylikuormita laitetta. ● Tarkistuta laite tarvittaessa. ● Sammuta laite, kun et käytä sitä. ● Käytä käsineitä. 몇 VARO Jäännösriskit Vaikka tätä sähkötyökalua käytettäisiin määräysten mukaisesti, siihen liittyy aina jäännösriskejä. Tä- män sähkötyökalun rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja: ● keuhkovaurioita, ellei käytetä sopivaa pölysuoja- naamaria. ● kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia. ● terveydellisiä haittoja, jotka aiheutuvat käden-käsi- varren tärinästä, jos laitetta käytetään pitemmän ai- kaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti. Virhe Syy Korjaus Laite ei käynnisty Akkua ei ole asetettu oikein. Työnnä akku kiinnityskohtaan, kunnes se lukittuu. Akun kiinnitys ei ole oikein asetettu/lukit- tunut. Työnnä akun kiinnitys kiinnityskohtaan niin pitkälle, että se lukittuu. Akku on tyhjä. Lataa akku. Akku on viallinen. Vaihda akku. Laite pysähtyy käytön ai- kana Moottori on ylikuumentunut Keskeytä työskentely ja anna moottorin jäähtyä. Akku on tyhjä. Lataa akku. Sahanterää ei voi asettaa tai poistaa Sahanterän kiristin ei ole oikeassa asen- nossa Aseta sahanterän kiristin oikeaan asen- toon. PGS 4-

Laitteen tehotiedot Nimellisjännite V 18 Iskumäärä /min 0-2500 Iskun pituus mm 20 Leikattavan materiaalin enim- mäishalkaisija ilman oksatukea mm 80 Leikattavan materiaalin enim- mäishalkaisija oksatuen kanssa mm 50 Mitat ja painot Paino (ilman akkupakettia) kg 1,4 Pituus x leveys x korkeus mm 475 x 89 x 17472 Ελληνικά EU-vaatimustenmukaisuus- vakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: PGS (akkukäyttöinen teleskooppisaha) Tyyppi: PGS 4-18 ("PGS" tarkoittaa akkukäyttöistä te- leskooppisahaa) Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 62841-1: 2015 + AC: 2015 EN 62841-2-11: 2016 + A1: 2020
