SST1800 - Saha STANLEY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pöytäsaha
Merkki	STANLEY
Malli	SST1800
Syöttöjännite	230 V AC, 50 Hz
Tehonkulutus	1800 W
Tyhjäkäyntinopeus	4800 min⁻¹
Terän halkaisija	254 mm
Akselinreiän koko	30 mm
Leikkaussyvyys max 90°:ssa	80 mm
Leikkaussyvyys max 45°:ssa	50 mm
Terän kallistusalue (viiste)	0 - 45°
Pöydän mitat	560 x 680 mm
Paino	28,8 kg
Äänenpainetaso (L_PA)	87,5 dB(A)
Äänentehotaso (L_WA)	103,5 dB(A)
Äänen epävarmuus (K)	3 dB(A)
Turvalaitteet	Suojakotelo, halkaisuveitsi, takaiskunesto, ylikuormitussuoja
Päätoiminnot	Pituusleikkaukset, poikkileikkaukset, viistoleikkaukset, uritus (lisävarusteilla)
Pakkauksen sisältö	Pöytäsaha, 60T terä, suojakotelo, jiiriviivain, pituusohjain, imuletku, sovitin, litteät avaimet, työntötappi, ohuiden kappaleiden ohjain, käyttöohje
Huolto ja puhdistus	Puhdista kuivalla liinalla, puhalla ilmanvaihtoaukot, älä käytä liuottimia
Varaosat ja korjattavuus	Korjauta valtuutetussa huoltokeskuksessa, käytä identtisiä varaosia
Vaatimustenmukaisuusstandardit	2006/42/EY, EN62841-1, EN62841-3-1, 2014/30/EU, 2011/65/EU

Usein kysytyt kysymykset - SST1800 STANLEY

Kuinka SST1800 pöytäsahan terä vaihdetaan?

Irrota työkalu verkosta. Poista suojakotelo ja pöydän sisäke. Lukitse akseli molemmilla litteillä avaimilla, löysää mutteri terän pyörimissuuntaa vastaan. Poista ulompi laippa ja terä. Puhdista laipat, asenna uusi terä siten, että hampaat osoittavat alaspäin edessä. Asenna ulompi laippa ja mutteri, kiristä. Asenna pöydän sisäke ja suojakotelo.

Mikä on suurin leikkaussyvyys 90°:ssa?

Suurin leikkaussyvyys 90°:ssa on 80 mm. 45°:ssa se on 50 mm.

Kuinka terän kallistus säädetään viistoleikkausta varten?

Löysää viisteen lukitusnuppi (10). Käännä kallistuspyörää (13) asettaaksesi kulma välille 0° ja 45°. Kiristä lukitusnuppi.

Millaisia leikkauksia tällä sahalla voi tehdä?

Tämä saha mahdollistaa pituusleikkaukset (halkaisu), poikkileikkaukset, viistoleikkaukset ja lisävarusteilla urituksen. Ei sovellu metallille, sementille tai muuraukselle.

Kuinka pituusohjainta käytetään pituusleikkauksessa?

Asenna pituusohjain (5) ohjauskiskoon, terän oikealle tai vasemmalle puolelle. Säädä leikkausleveys siirtämällä ohjainta ja käyttämällä asteikkoja. Lukitse se kahvalla (15). Työnnä työkappale ohjaimen ja terän väliin, käytä tarvittaessa työntötappia.

Kuinka pöytäsahaa huolletaan?

Irrota työkalu verkosta ennen huoltoa. Puhdista pöytä ja ilmanvaihtoaukot kuivalla liinalla tai paineilmalla. Älä käytä liuottimia. Tarkista säännöllisesti suojakotelon ja halkaisuveitsen toiminta.

Mitkä ovat tärkeimmät turvalaitteet?

Tärkeimmät laitteet ovat: suojakotelo (2), halkaisuveitsi (3), takaiskunestolaite, ylikuormitussuoja (23). Niiden on aina oltava paikoillaan ja hyvässä kunnossa.

Kuinka saha kuljetetaan?

Taita jalat kuljetusasentoon. Käytä kärrykahvaa (pystyt yläjalat). Peitä terä kotelolla. Älä koskaan käytä suojakoteloa kuljetukseen.

Mikä on työkalun teho ja jännite?

Syöttöjännite on 230 V AC, 50 Hz, tehonkulutus 1800 W. Käytä sopivaa jatkojohtoa (poikkipinta väh. 1,5 mm², max. 30 m).

Mitä tehdä, jos terä juuttuu?

Sammuta saha välittömästi ja irrota verkosta. Poista työkappale varovasti. Jos ylikuormitussuoja on lauennut, paina painiketta (23) irrottamisen ja juuttuneen poistamisen jälkeen. Varmista, että terä pyörii vapaasti ennen uudelleenkäynnistystä.

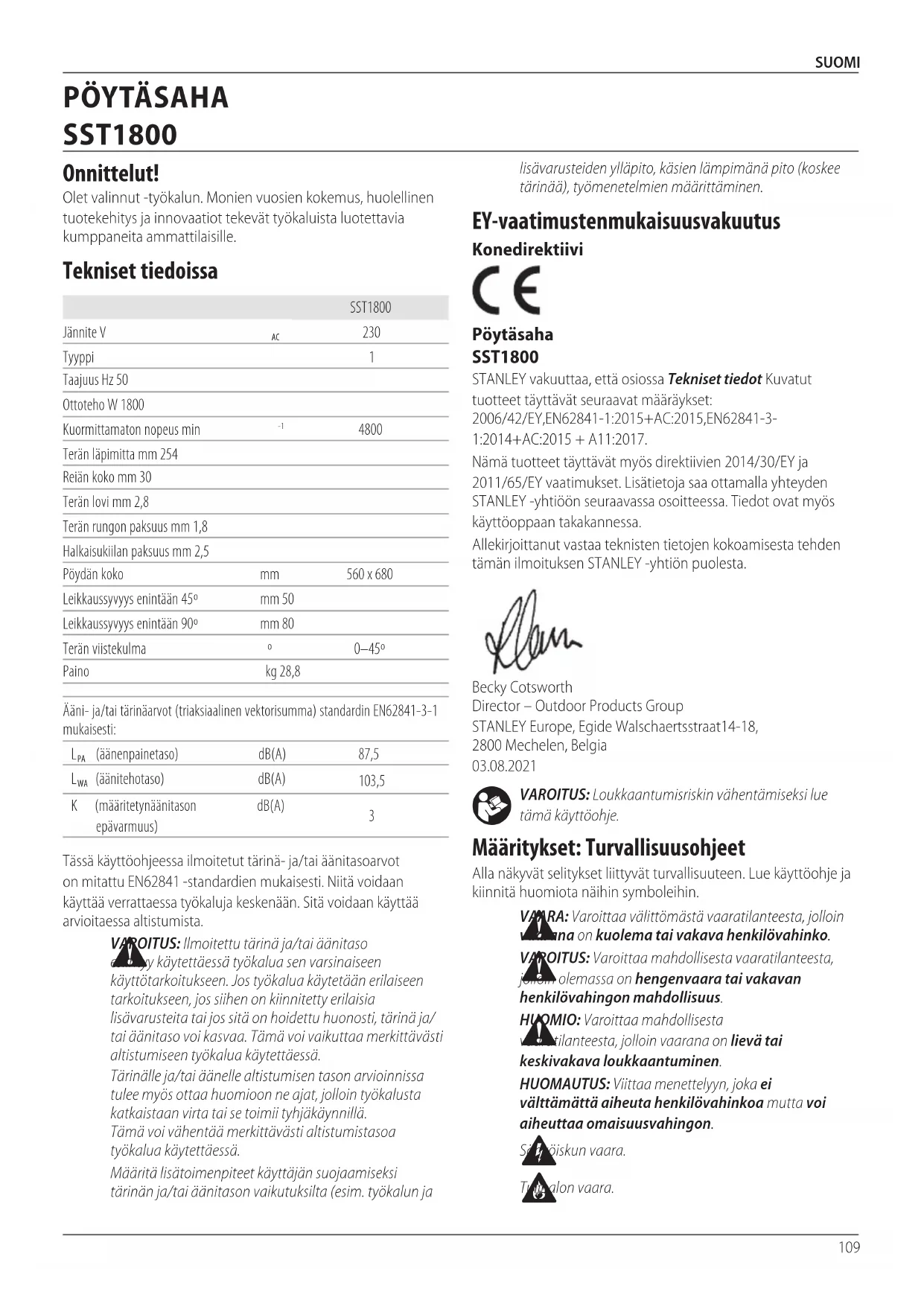

KÄYTTÖOHJE SST1800 STANLEY

Suomi (käännetty alkuperäisestä käyttöohjeesta) 109

Olet valinnut -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		SST1800
Jännite V	AC	230
Tyyppi		1
Taajuus Hz 50
Ottoteho W 1800
Kuormittamaton nopeus min	-1	4800
Terän läpimitta mm 254
Relän koko mm 30
Terän lovi mm 2,8
Terän rungon paksuus mm 1,8
Halkaisukiilan paksuus mm 2,5
Pöydän koko	mm	560 x 680
Leikkaussyvyys enintään 45°	mm 50
Leikkaussyvyys enintään 90°	mm 80
Terän viistekulma	°	0–45°
Paino	kg 28,8

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841-3-1 mukaisesti:

L_PA	(äänenpainetaso)	dB(A)	87,5
L_WA	(äänitehotaso)	dB(A)	103,5
K	(määritetynäänitason epävarmuus)	dB(A)	3

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasoarvot on mitattu EN62841 -standardien mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

ITUS: Ilmoitettu tärinä ja/tai äänitaso y käytettäessä työkalua sen varsinaiseen

käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä ja/ tai äänitaso voi kasvaa. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä.

Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Määritä lisätoimenpiteet käyttäjän suojaamiseksi tärinän ja/tai äänitason vaikutuksilta (esim. työkalun ja

lisävarusteiden ylläpito, käsien lämpimänä pito (koskee tärinää), työmenetelmien määrittäminen.

EY-vaatimustenmukaisuusvakuutus

Konedirektiivi

Pöytäsaha

SST1800

STANLEY vakuuttaa, että osiossa Tekniset tiedot Kuvatut tuotteet täyttävät seuraavat määräykset:

2006/42/EY,EN62841-1:2015+AC:2015,EN62841-3-1:2014+AC:2015+A11:2017.

Nämä tuotteet täyttävät myös direktiivien 2014/30/EY ja 2011/65/EY vaatimukset. Lisätietoja saa ottamalla yhteyden STANLEY -yhtiöön seuraavassa osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen STANLEY -yhtiön puolesta.

Becky Cotsworth

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritykset: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VÄRA: Varoittaa välittömästä vaaratilanteesta, jolloin vänna on kuolema tai vakava henkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jokem olemassa on hengenvaara tai vakavan henkilövahingon mahdollisuus.

HUOMIO: Varoittaa mahdollisesta valtilanteesta, jolloin vaarana on lievä tai keskivakava loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söpöiskun vaara.

Tu alon vaara.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokceeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen

herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden

käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina.

Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita, kuten

poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina

sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Huolto

a) Korjauta työkalu valtuutetulla asentajalla.

Varaosina on käytettävä vain alkuperäisiä vastaavia

osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Pöytäsahojen turvallisuusohjeet

1) Suojia koskevat varoitukset

a) Pidä suojat paikoillaan. Suojien on oltava hyväkuntoisia ja ne on asennettava oikein paikoilleen. Irtonainen, vaurioitunut tai virheellisesti toimiva suoja tulee korjata tai vaihtaa.

b) Käytä aina sahanterän suojaa, halkaisukiilaa ja takaiskusuojia kaikissa lävistyksissä. Kun saha leikkaa läpileikkauksissa työstökappaleen koko paksuudelta, suoja ja turvalaitteet suojaavat henkilövahingoilta.

c) Kiinnitä suojajärjestelmä heti takaisin paikoilleen sellaisen toimenpiteen jälkeen (esim. uurtaminen), joka edellytti suojan, halkaisukiilan ja/tai takaiskusuojan poistamista. Suoja, halkaisukiila ja takaiskusuoja suojaavat henkilövahingoilta.

d) Varmista, ettei sahanterä kosketa suojaan, halkaisukiilaan tai työstökappaleeseen ennen kuin virtakytkin on kytketty päälle. Jos kyseiset osat koskettavat vahingossa sahanterään, seurauksena voi olla vaaratilanne.

e) Säädä halkaisukiila tässä oppaassa Kuvatulla tavalla. Virheellinen väli, asento ja kohdistus voivat tehdä halkaisukiilasta tehottoman takaiskun estämiseen.

f) Jotta halkaisukiila ja takaiskusuoja toimisivat oikein, niiden täytyy koskettaa työstökappaletta.

Halkaisukiila ja takaiskusuoja ovat tehottomia leikatessa työstökappaleita, jotka ovat liian lyhyitä kiinnitettäviksi halkaisukiilalla ja takaiskusuojilla. Näissä olosuhteissa halkaisukiila ja takaiskusuojat eivät voi estää takaiskua.

g) Käytä halkaisukiilaan sopivaa sahanterää.

Halkaisukiilan virheetön toiminta edellyttää, että sahanterän halkaisija vastaa asianmukaista halkaisukiilaa ja sahanterän runko on halkaisukiilan paksuutta ohuempi ja sahanterän leikkausleveys on halkaisukiilan paksuutta suurempi.

2) Leikkausta koskevat varoitukset

a)

VAARA: Älä koskaan aseta sormia tai käsiä sahanterän lähelle tai sen leikkauslinjaan.

Pienikin varomattomuus tai lipsahdus voi johtaa käsien siirtymiseen sahanterää kohti, jolloin seurauksena voi olla vakava henkilövahinko.

b) Syötä työstökappaletta sahanterään tai leikkaimeen ainoastaan vastakkaiseen suuntaan kiertosuuntaan nähden. Jos työstökappaletta syötetään samaan suuntaan pöydän yläpuolella olevan sahanterän kiertosuuntaan nähden, järjestelmä voi vetää työstökappaleen ja kätesi sahanterään.

c) Älä koskaan käytä viistemittaa työkappaleen syöttämiseen jyrsimisen aikana. Älä myöskään käytä halkaisuohjainta pituusrajoittimena, kun viistemitalla poikkileikataan. Jos työstökappaletta ohjataan halkaisuohjaimella ja viistemittaa käytetään samanaikaisesti, sahanterän kiinnijuuttumisen ja takaiskun vaara on suurempi.

d) Kohdista työstökappaleeseen aina jyrsimisen aikana syöttövoimaa ohjaimen ja sahanterän väliin. Käytä työntökapulaa, kun ohjaimen ja sahanterän välinen etäisyys on alle 150 mm. Käytä työntökappaletta etäisyyden ollessa alle 50 mm. "Työskentelyä helpottavien" välineiden avulla pidät kätesi turvallisen etäisyyden päässä sahanterästä.

e) Käytä ainoastaan valmistajan toimittamaa tai ohjeiden mukaisesti valmistettua työntökapulaa. Kyseinen työntökapula takaa riittävän käden ja sahanterän välisen etäisyyden.

f) Älä koskaan käytä vaurioitunutta tai leikattua työntökapulaa. Vaurioitunut työntökapula voi rikkoutua ja aiheuttaa käden liukumisen sahanterään.

g) Älä kannattele leikattavaa kappaletta pelkästään käsissäsi. Käytä aina joko halkaisuohjainta tai viistemittaa työstökappaleen sijoittamiseksi ja ohjaamiseksi. "Vapaalla kädellä" tarkoittaa, että työstökappaletta tuetaan tai ohjataan käsillä halkaisuohjaimen tai viistemitan sijaan. Vapaalla kädellä sahaaminen voi johtaa virheelliseen kohdistukseen, kiinnijuuttumiseen tai takaiskuun.

h) Älä koskaan kurottele sahanterän ympärille tai päälle. Työstökappaleeseen kurottelemisen seurauksena voit vahingossa koskettaa liikkuvaan sahanterään.

i) Tue sahapöydän takaosaa ja/tai sivuja lisätukikappaleilla pitkien ja/tai leveiden työstökappaleiden pitämiseksi tasaisina. Pitkä ja/tai leveä työstökappale ohjautuu helposti pöydän reunaan, jolloin seurauksena voi olla hallinnan menetys, sahanterän kiinnijuuttuminen tai takaisku.

j) Syötä työstökappaletta tasaisella nopeudella. Työstökappaletta ei saa taittaa tai kääntää. Jos terä juuttuu kiinni, sammuta työkalu välittömästi, irrota se sähköverkosta ja poista sen jälkeen tukos. Jos sahanterä juuttuu kiinni työstökappaleeseen, seurauksena voi olla takaisku tai moottorin sammuminen.

k) Älä poista leikattuja työstökappaleen paloja sahan ollessa käynnissä. Materiaali voi juuttua ohjaimen väliin tai sahanterän suojan sisään, jolloin sahanterä vetää sormiasi sahanterään. Sammuta saha ja odota, että sahanterä pysähtyy ennen materiaalin poistamista.
1) Käytä pöydän yläpintaan kosketuksissa olevaa lisäohjainta, kun haluat jyrsiä paksuudeltaan alle 2 m:n työkappaleita. Ohut työstökappale voi kiilautua halkaisuohjaimen alle ja aiheuttaa takaiskun.

3) Takaiskun syyt ja vastaavat varoitukset

Takaisku on työstökappaleen äkillinen reaktio, joka aiheutuu työstökappaleen jäädessä puristuksiin, sahanterän juuttuessa kiinni tai työstökappaleen virheellisen leikkauslinjan seurauksena sahanterään nähden tai kun osa työstökappaleesta jää kiinni sahanterän ja halkaisuohjaimen tai muun pysyvän kohteen väliin.

Useimmissa tapauksissa työstökappale nousee pöydästä takaiskun aikana sahanterän takaosan vuoksi, jolloin se sinkoutuu käyttäjää kohti.

Takaisku aiheutuu työkalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai työolosuhteista, jotka voidaan välttää seuraavilla varotoimenpiteillä.

a) Älä koskaan seiso suorassa linjassa sahanterään nähden. Aseta kehosi aina samalle puolelle sahanterää ohjaimen kanssa. Takaisku voi aiheuttaa työstökappaleen sinkoutumisen suurella nopeudella sahanterän edessä tai samassa linjassa oleviin henkilöihin.
b) Älä koskaan kurkottele sahanterän päälle tai taakse työstökappaleen vetämiseksi tai tukemiseksi. Muutoin voit osua vahingossa sahanterään tai takaisku voi vetää sormesi sahanterään.
c) Älä koskaan pitele tai paina leikattavaa työstökappaletta pyörivää sahanterää vasten. Jos leikattavaa työstökappaletta painetaan sahanterää vasten, se juuttuu kiinni ja seurauksena on takaisku.
d) Kohdista ohjain samansuuntaisesti sahanterään. Virheellisesti kohdistettu ohjain aiheuttaa työstökappaleen jäämisen puristuksiin sahanterää vasten, jolloin seurauksena on takaisku.
e) Ohjaa työstökappaletta pöytää ja ohjainta vasten ohjauslevyä käyttäen leikatessa muita kuin lävistyksiä (esim. uurtaminen). Ohjauslevy auttaa hallitsemaan työstökappaletta takaiskun tapahtuessa.
f) Tue isot levyt sahanterän juuttumisen ja takaiskun vaaran vähentämiseksi. Suuret paneelit pyrkivät taipumaan omasta painostaan. Kaikki paneelin osat, jotka tulevat pöydän yli, on tuettava alapuolelta tukikappaleilla.
g) Noudata erityistä varovaisuutta leikatessa työstökappaletta, joka on taittunut, vääntynyt, jossa on oksia tai jossa ei ole suoraa sivua sen ohjaamiseksi viistemitalla tai ohjainta pitkin.

Taittunut, vääntynyt tai oksia sisältävä työstökappale on epävakaa, jolloin lovi kohdistuu virheellisesti sahanterään aiheuttaen kiinnijuuttumisen ja takaiskun.

h) Älä koskaan leikkaa useampaa kuin yhtä työstökappaletta, tämä koskee niin pysty- tai

vaakasuunnassa pinottuja kappaleita. Sahanterä voi osua yhteen tai useampaan kappaleeseen ja aiheuttaa takaiskun.

i) Kun käynnistät sahan uudelleen sahanterän ollessa työkappaleessa, keskitä terä loveen niin, etteivät hampaat ole kiinni materiaalissa. Jos sahanterä juuttuu kiinni, se voi aiheuttaa työstökappaleen nousun ja aiheuttaa takaiskun, kun saha käynnistetään uudelleen.
j) Pidä sahanterät puhtaina, terävinä ja oikein säädettyinä. Älä koskaan käytä vääntyneitä sahanteriä tai teriä, joissa on haljenneita tai rikkoutuneita hampaita. Terävät ja oikein asetetut sahanterät minimoivat kiinnijuuttumisen, lukittumisen ja takaiskun vaaran.

4) Pöytäsahojen käyttöä koskevat varoitukset

a) Sammuta pöytäsaha ja irrota se virtalähteestä, kun poistat pöytäkappaleen, vaihdat sahanterän tai säädät halkaisukiilaa, takaiskusuojia tai terän suojaa tai kun kone on jätetty ilman valvontaa. Varotoimien avulla vältetään onnettomuudet.
b) Älä koskaan jätä pöytäsahaa päälle ilman valvontaa. Sammuta se ja jää työkalun luo, kunnes se pysähtyy kokonaan. Ilman valvontaa jätetty päällä oleva saha on kontrolloimaton vaara.
c) Sijoita pöytäsaha hyvin valaistuun tilaan ja tasaiselle alustalle, jossa voidaan säilyttää hyvä jalansija ja tasapaino. Se tulee asentaa alueelle, jossa on riittävästi tilaa työstökappaleen käsittelemiseen. Ahtaat ja hämärät tilat sekä epätasaiset ja liukkaat alustat aiheuttavat helpommin onnettomuuksia.
d) Puhdista ja poista sahanpöly säännöllisesti sahapöydän alta ja/tai pölynpoistolaitteesta. Kerääntynyt sahanpöly on voi syttyä helposti palamaan.
e) Pöytäsaha on asennettava tiukasti paikoilleen. Jos pöytäsahaa ei ole kiinnitetty oikein, se voi siirtyä tai kaatua kumoon.
f) Poista työkalut, puukappaleet jne. pöydältä ennen pöytäsahan käynnistämistä. Epähuomio tai mahdollinen tukos voi aiheuttaa vaaratilanteita.
g) Käytä aina oikean kokoisia sahanteriä, joissa on oikean muotoinen keskus (vinoneliö tai pyöreä). Jos sahanterä ei vastaa sahan asennuskiinnikkeitä, terä pyörii epäkeskisesti aiheuttaen hallinnan menetyksen.
h) Älä koskaan käytä vaurioituneita tai virheellisiä sahanterän asennusosia (esim. laippoja, sahanterän aluslevyjä, pultteja tai muttereita). Kyseiset asennusosat on suunniteltu erityisesti sahaasi sen turvallista käyttöä ja optimaalista toimintaa varten.
i) Älä koskaan seiso pöytäsahan päällä tai käytä sitä jalustana. Vakavia henkilövahinkoja voi aiheutua, jos työkalu kallistuu tai jos sahaan kosketetaan vahingossa.
j) Varmista, että sahanterä on asennettu pyörimään oikeaan suuntaan. Älä käytä pöytäsahassa hiomalaikkoja tai teräsharjoja.

Virheellinen sahanterän asennus tai muiden kuin suositeltujen lisävarusteiden käyttö voi aiheuttaa vakavia henkilövahinkoja.

Sahapenkkien lisäturvasääntöjä

VAROITUS: Muovin, pihkan peittämän puun ja muiden materiaalien leikkaaminen voi aiheuttaa sulaneiden materiaalien kerääntymisen terän kärkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuumenemisen ja jumiutumisen riskiä leikattaessa.

• Varmista, että terä pyörii oikeaan suuntaan ja että hampaat osoittavat sahapenkin etuosaan päin.
• Varmista, että kaikki kiinnityskahvat on kiristetty ennen minkään toiminnon aloittamista.
• Varmista, että kaikki terät ja laikat ovat puhtaita ja että puristimen aluslaatan suurempi puoli on terää vasten. Kiristä mutteri huolellisesti.
• Varmista, että halkaisukiila on säädetty oikealle etäisyydelle terästä.
• Älä käytä sahaa ilman ylä- ja alasuojia paikallaan.
• Älä laita terään voiteluaineita sen käydessä.
• Pidä työntökapula aina paikallaan säilytysasennossa, kun sitä ei käytetä.
• Älä käytä suojusta käsittelyyn tai kuljetukseen.
• Älä paina sahanterää sivusuunnassa.
• Älä koskaan leikkaa kevytmetallia. Kone ei ole suunniteltu tätä sovellusta varten.
• Älä käytä hioma- tai timanttilaikkoja.
  • Uurtaminen ei ole sallittua.
• Konevian tapahtuessa sammuta kone välittömästi ja irrota kone virtalähteestä. Raportoi viasta ja merkitse kone, jotta muut ihmiset eivät käytä viallista konetta.
• Kun sahanterä on jumissa epänormaalin syöttövoiman vuoksi sahaamisen aikana, kytke kone AINA pois päältä ja irrota se virtalähteestä. Poista työkappale ja varmista, että sahan terä liikkuu vapaasti. Sammuta kone ja aloita uusi leikkaustoiminto pienemmällä syöttövoimalla.
• ÄLÄ KOSKAAN yritä leikata pinossa olevia irtonaisia kappaleita, muutoin seurauksena voi olla hallinnan menetys tai takaisku. Tue kaikkia materiaaleja tukevasti.
• Varmista, että terän suojus on asennettu oikein paikoilleen. Sen tulee osoittaa aina työkappaleeseen päin sahaamisen aikana.

Sahanterät

• Älä käytä sahanteriä, jotka eivät vastaa teknisissä tiedoissa ilmoitettuja mittoja. Älä käytä välilevyjä, jotta saisit terän sopimaan karaan. Käytä ainoastaan tämän ohjekirjan mukaisia teriä, jotka täyttävät standardin EN847-1 vaatimukset ja jotka on tarkoitettu puun ja vastaavien materiaalien leikkaamiseen.
• Sahanterän maksiminopeuden on aina oltava suurempi tai vähintään yhtä suuri kuin työkalun arvokilpeen merkitty arvo.

• Sahanterän halkaisijan on oltava työkalun arvokilven merkintöjen mukainen.

• Harkitse erikoisvalmistettujen melua vähentävien terien käyttöä.

• Älä käytä pikateräksestä (HS) valmistettuja sahanteriä.
• Älä käytä murtuneita tai vahingoittuneita sahanteriä.
• Varmista, että valittu terä sopii leikattavalle materiaalille.
• Käytä aina suojakäsineitä sahanterää ja karkeita materiaaleja käsitellessä. Sahanteriä tulee kuljettaa pidikkeessä aina kun mahdollista.

Sähkökytkennät

Ennen kuin liität koneen sähköverkkoon, varmista, että kytkin (8) on OFF-asennossa ja varmista, että sähkövirran ominaisuudet ovat samat kuin koneessa on ilmoitettu. Kaikkien johtokytkentöjen tulee olla kytketty hyvin kiinni. Pienellä jännitteellä käyttö vahingoittaa konetta.

VANRA! Suojaa kone sateelta ja vältä käyttämästä sitä kõissa olosuhteissa.

Varmista, että kytkin on OFF-asennossa ennen kuin liität koneen virtalähteeseen.

MUIDEN HENKILÖIDEN TURVALLISUUS

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
• Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

Vaarat

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonika vikavirtasuojan laukaisuvirta on enintään 30mA.

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

Tämä -työkalu on kaksoiseristetty EN62841 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita. Fämä tuöte on tarkoitettu käytettäväksi turvamuuntajan kanssa, joka on valmistettu BSEN61558- ja BS4343-standardien mukaisesti. Älä koskaan työskentele ilman muuntajaa.

Jos virtajohto on vaurioitunut, vie se in tai valtuutetun huoltoliikkeen vaihdettavaksi.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Pakkauksen sisältö

Pakkauksen sisältö:

1Pöytäsaha

160Tsahanterä

1Teränsuojus

1Viistemitta

1Halkaisuohjain

1Pölynpoistoletku

1Letkunsovitin

2Ruuviavainta

1Työntökapula

1 Kapean materiaalin ohjain

1Käyttöohje

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

V Voltiarvo

A Ampeeria

Hz Hertsiä

W Wattia

min Minuuttia

\~ Vaihtovirta

Tasavirta

n. Kuormittamaton nopeus

Luokan II rakenne

Maadoitusliitin

Turvallisuusmerkki

/min. Kierrokset tai edestakaiset liikkeet minuutissa

Huomio! Lue suojuksen ja halkaisukiilan oikeaoppiset säätö- ja lukitustoimenpiteet käyttöohjeesta.

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään nöksia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Sahapöytä
2 Terän suojus
3 Halkaisukiila
4 Sahanterä
5 Halkaisuohjain
6 Viistemitta
7 Kuljetuspyörät
8 Virtakytkin
9 Jalusta
10 Viisteen säädön lukitusnuppi
11 Terän nostokahva
12 Jalustan lukitusnuppi
13 Terän kallistuspyörä
14 Pöydän jatkeen lukituskahva
15 Halkaisuohjaimen lukituskahva
16 Pöydän jatke
17 Ruuviavain
18 Ohjauskisko
19 Työntökapula
20 Pöytäosa
21 Ura (a)
22 Ura (b)
23 Ylikuormitussuojaus

Käyttötarkoitus

SST1800-pöytäsaha on suunniteltu erilaisten materiaalien, kuten puun, puun komposiittimateriaalien ja muovin, ammattimaiseen jyrsimiseen, poikkisahaukseen, kulmasahaukseen ja viistämiseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

EI SAA käyttää metallin, sementtilevyn tai kivimateriaalin leikkaamiseen.

EI SAA käyttää tämän sahan leikkuupäiden muotoilemiseen.

EI SAA suorittaa kapeneviin leikkauksiin ilman kartio-ohjainta.

Sahaa El SAA käyttää pistosahaukseen tai koveraan sahaukseen. Nämä pöytäsahat ovat ammattikäyttöön tarkoitettuja sähkötyökaluja.

ÄLÄ ANNA lasten koskea työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

ASENTAMINEN (Kuvat A1, A2, A3, A4)

Koneessa on kolme eri käyttö-, seisonta-, taitto- ja kuljetusasentoa. Jalat lukitaan kiertonupeilla, jotka lukitsevat/avaavat kumpaankin suuntaan ja niillä on keskuslukitusasento.

1. Aloita sahan ollessa pyörillään (Kuva A1), avaa yläjalat. Käännä jalat ylös ja lukitse (Kuva A2) ja avaa sitten alajalkojen lukitus.
2. Nosta pöytää päästä (Kuva A3) ja anna alajalan heilahtaa paikalleen. Käännä jalka kokonaan paikoilleen ja lukitse (Kuva A4).
3. Koneessa on säädettävä jousijalka kuvan A5 mukaisesti. Voit kiertää sitä myötä- tai vastapäivään haluamasi pituuden verran. (Kuva A5).

Taittoohjeet (Kuvat B1, B2, B3, B4)

Pidä kiinni pöydän reunasta ja tue sitä, avaa jalkojen lukitus pyörän päässä (Kuva B1). Laske pyörät maahan niin, että jalat voivat heilahtaa alle (Kuva B2). Nosta pöydän pää ylös, käännä ylös ja lukitse alajalat, avaa yläjalat (Kuva B3). Käännä jalat alas ja lukitse (Kuva B4).

Pöytäsahan kuljettaminen (Kuvat C1, C2)

VAROITUS! Peitä sahanterän yläosa kuljetuksen ajaksi einkikisi suojuksella.

Yläjalat voi olla lukittu pystyasentoon käytettäväksi vaunun kahvana.

Terän nostokahvakokoonpano (Kuva D)

Aseta aluslevy 24, kotelo 25, aluslevy 26 ja kuusiokolomutteri 27 pulttiin 28 terän nostokahvan 11 asentamiseksi.

Halkaisukiilan asettaminen (Kuvat E, F, G)

VAROITUS! Irrota virtajohto! Halkaisukiilan 3 asetukset talle tarkistaa aina ennen käyttöä.

VAROITUS! Halkaisukiila 3 tulee asettaa oikeaan on läpileikkausta varten. Varmista kuitenkin ennen ensimmäistä käyttökertaa ja ennen koneen kytkemistä sähköverkkoon, että halkaisukiila on tukevasti, samassa linjassa terän kanssa ja oikealla etäisyydellä terästä (katso Kuva F). Työskentele koneen kanssa vain, jos halkaisukiila 3 on yläasennossa, ellei sahaa käytetä leikkaamiseen. SUOJA ON POISTETTAVA

LEIKKAUSTOIMINTOJA VARTEN. NOSTA VÄLITTÖMÄSTI HALKAISUKIILA JA KIINNITÄ SUOJA UUDELLEEN, KUN OLET SUORITTANUT TOIMENPITEITÄ, JOKA VAATIVA SUOJAN IRROTTAMISTA TAI HALKAISUKIILAN LASKEMISTA.

1. Aseta sahanterä 4 suurimpaan sahaussyvyyteen, 00-asentoon ja lukitse se.
2. Poista pöytäosa 20 (Kuva E).

VAROITUS! Kuljetussyistä halkaisukiila (3) on kiinnitetty a e sentoon ennen ensimmäistä käyttöönottoa.

Työskentele koneen kanssa vain, jos halkaisukiila on yläasennossa. Halkaisukiila asennetaan yläasentoon seuraavasti:

1. Löysää lukituskahvaa 29 ja paina halkaisukiila 3 yläasentoon (Kuva F).
2. Sahanterän 4 hampaiden ja halkaisukiilan välillä tulee olla noin 3–5 mm rako (Kuva G).
3. Kiristä kiinnitysruuvi 29 uudelleen ja kiinnitä pöytäosa 20.

VAROITUS! Varmista, että kone on irrotettu vittähteestä. Älä koskaan käytä konetta ilman pöytäosaa. Vaihda välittömästi pöytäosa, jos se on kulunut tai vaurioitunut.

VAROITUS! Jos lukituskahvaa ei voida asettaa dianeljänneksen lukittuun asentoon, halkaisukiila ei välttämättä ole oikeassa kohdassa. Sijoita halkaisukiila uudelleen ja palauta lukituskahva alempaan neljännekseen.

VAROITUS! Lukituskahvan on oltava alemmassa najneksessä vaaka-asennon alapuolella, jotta se lukittuu kokonaan. Tarkista tämä tarkoin.

Sahanterän suojuksen asentaminen (Kuva H)

VAROITUS! Halkaisukiila on lukittava yläasentoon ennen sen asentamista.

Suojusta ei saa asentaa, kun halkaisukiila on paikallaan ja lukittuna ala-asentoon.

• Terän suojuksen 2 mukana toimitetaan jousikuormitteinen lukitustappi 39, joka sijoittaa ja kiinnittää suojuksen halkaisukiilaan 3. Suojus on asennettava läpileikkauksia tehtäessä loukkaantumisvaaran välttämiseksi.
• Nosta sahanterä- ja halkaisukiilakokoonpanoa kääntämällä terän nostokahvaa 11 vastapäivään kuvan E mukaisesti.
• Sijoita suojuksen 2 takaosassa oleva tanko alaspäin ja halkaisukiilan asennuskohdan taakse.
• Paina lukitustappia 39 ja laske suojus kohdakkain halkaisukiilan etuosan kanssa.
• Vapauta lukitustappi ja varmista, että suojus on hyvin halkaisukiilassa.
• Käyttäjän tulee pystyä poistamaan suojus halkaisukiilasta vain painamalla lukitustappia 39 ja nostamalla sitten suojusta ylöspäin.
• Vedä suojusta varovasti ylös halkaisukiilasta varmistaaksesi, että se on täysin paikallaan.

Sahanterän asentaminen/vaihtaminen (Kuvat E, H, I)

VAROITUS! Tarkista aina halkaisukiilan kohdistus ja säyön toiminta jokaisen huollon jälkeen.

VAROITUS! Tarkista aina, että halkaisukiila on lukittu pankalleen ja kohdistettu terään ennen jokaista käyttöä ja huollon jälkeen. Suoja on asennettava, kun tehdään läpileikkauksia.

VAROITUS: Varmista, että kone on irrotettu virtetähteestä. Käytä suojakäsineitä.

V! OITUS: Älä käytä sahaa, jos pölyluukku on poistettu.

V! OITUS: Pidä rengas paikallaan terän vaihdon aikana.

1. Pura sahanterän suoja 2 (Kuva H.)

2. Poista pöytäosa 20 (Kuva E).

3. Löysää mutteria asettamalla ruuviavain 17 mutteriin ja luomalla toisella ruuviavaimella 17 vasteen laippaan (Kuva I).

VAROITUS! Käännä mutteria schanterän pyörimissuuntaan.

1. Irrota ulkolaippa ja irrota sahanterä sisemmästä laipasta vinosti alaspäin.

2. Puhdista laippa huolellisesti liinalla ennen kuin kiinnität uuden sahanterän.

3. Aseta uusi sahanterä paikalleen ja kiinnitä ulkolaippa. Ulkolaipassa on Φ30 mm kohotettu uloke, joka sopii terän reiän puolelle.

VAROITUS! Uuden terän hampaat ovat erittäin terävät ja ne voivat olla vaaralliset. Varmista, että hampaat osoittavat alaspäin pöydän etuosassa, sahanterän suojukseen 2 merkityn nuolen kanssa.

1. Kiinnitä pöytäosa 20 ja sahanterän suojus 2 uudelleen ja aseta ne.

2. Tarkista suojusten toiminta ennen kuin aloitat.

Virtakytkin (Kuva J)

• Kytke kone päälle painamalla vihreää "l"-virtakytkintä.
• Sammuta kone painamalla punaista "O"-pysäytyspainiketta.

Sahaussyvyys (Kuva J)

Käännä terän nostokahvaa 11 asettaaksesi terän vaadittuun sahaussyvyyteen.

• Kierrä vastapäivään lisätäksesi syvyyttä
• Kierrä myötäpäivään vähentääksesi syvyyttä Jokaisen uuden säädön jälkeen on suositeltavaa tehdä koeleikkaus asetettujen mittojen tarkistamiseksi.

Kulman asettaminen (Kuva J)

Aseta vaadittu viistekulma 0–45 asteeseen ennen leikkaamista ja varmista, etteivät sahanterä 4 ja viistemitta 6 osu toisiinsa.

• Löysää viisteen säädön lukitusnuppia 10.
• Aseta haluamasi kulma ja lukitse nuppi uudelleen.

Kapean materiaalin ohjaimen asentaminen (Kuva K)

• Kapean materiaalin ohjain 32 halkaisuohjaimessa 5 sisältää kaksi ohjauspintaa eri korkeudella.
• Leikattavan materiaalin paksuudesta riippuen paksulle materiaalille (työkappaleen paksuus yli 25 mm) on käytettävä kapean materiaalin ohjaimen 32 yläpuolta ja ohuelle materiaalille (työkappaleen paksuus alle 25 mm) ohjauskiskon alapuolta.
• Säädä löysäämällä pultteja halkaisuohjaimen 5 sivussa ja painamalla kapean materiaalin ohjain 32 ohjaimeen vaaditusta asennosta riippuen.
• Kiristä pultit uudelleen.

Halkaisuohjaimen asentaminen (Kuva L)

• Kiinnitä halkaisuohjain 5 takaosaan ja paina lukituskahvaa 15 alaspäin.
• Asenna vetämällä lukituskahva ylös ja poistamalla halkaisuohjain 5.
• Halkaisuohjain voidaan lukita takana olevalla pyälletyllä mutterilla.

Sahaussyvyyden asettaminen (Kuva M)

• Halkaisuohjainta 5 käytetään puun sahaamiseen pituussuunnassa.
• Aseta halkaisuohjain 5 ohjauskiskoon 18 sahanterän oikealle tai vasemmalle puolelle.
• 2 asteikkoa 33 34 ohjauskiskossa 18 näyttävät ohjauskiskon ja sahanterän 4 välisen raon.

Kun leikkausleveys on alle 300 mm, ts. pöytää ei ole jatkettu, katso asteikkoa 33. Tarkistuslasin 35 punainen merkintä näyttää vaaditun leikkausleveyden asetuksen.

Kun leikkausleveys on yli 300 mm, ts. pöytää on jatkettava, katso asteikkoa 34 . Varmista, että tarkistuslasin 35 punainen merkintä on 300 mm etäisyydellä ja lukitse halkaisuohjain, osoitin 36 asteikossa 34 näyttää tällöin vaaditun leveysasetuksen.

Pöydän jatke (Kuva N)

• Pöydän jatketta 16 voidaan käyttää erityisen leveisiin työkappaleisiin.
• Löysää lukituskahvaa 14 ja vedä pöydän jatke ulos.

Poikkipysäytin (Kuva 0)

• Paina viistemitta 6 sahapöydän syvennykseen 21 22 .
  • Löysää lukituskahvaa 37.
• Kierrä viistemittaa 6 vaaditun kulman saavuttamiseksi. Asteikossa 38 näkyy asetettu kulma.
  • Kiristä lukituskahva 37 uudelleen.

TOIMINTA

Käyttöohjeet

V!OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Työohjeet

Jokaisen uuden säädön jälkeen on suositeltavaa tehdä koeleikkaus asetettujen mittojen tarkistamiseksi. Odota sahan päällekytkennän jälkeen, että terä saavuttaa suurimman pyörimisnopeuden, ennen kuin aloitat sahauksen.

Kiinnitä pitkä työkappale putoamisen estämiseksi sahauksen lopussa (esim. rullatelineellä jne.). Ole erityisen varovainen aloittaessasi sahausta! Älä koskaan käytä konetta ilman imutoimintoa. Tarkista ja puhdista imukanavat säännöllisesti.

Sahaaminen pituussuunnassa (Kuva P)

Pitkittäisleikkaus (tunnetaan myös nimellä halkaisu) tarkoittaa sahaamista puun syiden suuntaisesti. Paina yhtä työkappaleen reunaa halkaisuohjainta 5 vasten tasaisen puolen ollessa sahapöydässä 1.

Teräsuojus 2 on aina laskettava työkappaleen päälle. Kun teet pitkittäisen leikkauksen, älä koskaan ota työasentoa, joka on samassa linjassa leikkaussuuntaan nähden.

• Aseta ohjain työkappaleen korkeuden ja halutun leveyden mukaan.
  • Käynnistä saha.
• Aseta kätesi (sormet kiinni) tasaisesti työkappaleen päälle ja työnnä työkappale terään 4 pitkin ja sisään.
• Ohjaa sivulta vasemmalla tai oikealla kädellä (asennosta riippuen) vain sahanterän suojuksen 2 etureunaan asti.
• Työnnä työkappale aina halkaisuterän 3 loppuun asti.
• Leikattu kappale jää sahapöydälle 4, kunnes terä 4 on takaisin lepoasennossa.
• Kiinnitä pitkät työkappaleet, jotta ne eivät putoaisi leikkauksen lopussa (esim. rullatelineellä jne.).

Huomio (Kuva Q)

• Käytä aina työntökapulaa 19 pieniä työstökappaleita jyrsiessä (Kuva Q).
• Älä leikkaa liian pieniä työstökappaleita.

Poikkileikkaukset

• Lukitse viistemitta 6 0 asteeseen.
- Aseta viistosahauskulma 0 asteeseen.
• Säädä sahanterän 4 korkeus.
- Pidä työstökappaletta tasaisesti pöydällä 1 ja ohjainta vasten. Pidä työstökappale terästä kaukana.
- Pidä molemmat kädet poissa sahanterän toiminta-alueelta.
- Kytke kone päälle ja anna sahanterän saavuttaa täysi nopeus.
- Pidä työkappaletta tiukasti kiinni ohjaimessa ja liikuta työkappaletta hitaasti yhdessä ohjainkokoonpanon kanssa, kunnes työkappale tulee ylemmän teräsuojan alle. Anna hampaiden leikata, älä pakota työstökappaletta sahanterän läpi. Sahanterän nopeuden tulisi olla tasainen.

• Sammuta kone, anna sahanterän pysähtyä ja poista työstökappale leikkauksen jälkeen.
  TÄRkEÄÄ: Älä koskaan paina tai pidä kiinni työkappaleen leikatusta puolesta.

Viistoleikkaukset (Kuva R)

Viisteleikkaukset voidaan suorittaa aina halkaisuohjaimella 5.

• Aseta terä 4 haluamaasi kulmaan.
• Toimi kuten poikkileikkauksessa.

Lastulevyjen sahaaminen

Jotta leikkuureunat eivät halkeilisi lastulevyä työtäessä, sahanterän on oltava korkeammalla kuin työkappale.

Lisävälineiden säilytystila (Kuvat S, T)

Lisävälineitä voidaan säilyttää koneessa. Viistemitta 6 voidaan asettaa koukkuun kuvan S mukaisesti. Terän suojus 2 ja työntökapula 19 voidaan asettaa koukkuun kuvan T mukaisesti.

Juuttuneen terän käsitteleminen (Kuva U)

• Varmista, että kone on irrotettu virtalähteestä.
• Poista ensin työkappale. VAROITUS: Varo koskettamasta sahanterää.
• Paina ylikuormitussuojausta 23 ja kytke pistoke uudelleen, konetta voidaan jälleen käyttää. (Kuva U)

Sovellukset

• Varmista, että uurre tehdään mittauslinjan huonolle puolelle.
• Leikkaa puu viimeistelty puoli ylöspäin.
• Varmista aina hyvä puun tuki, kun se tulee ulos terästä.
• Tee koeleikkaus tärkeiden leikkauksen kohdalla.
• Käytä aina oikeaa terän syvyysasetusta. Terän hampaiden yläosan tulee poistaa leikattavan materiaalin yläosasta 3–6 mm.
• Tarkista, ettei työkappaleessa ole oksia tai nauloja ennen leikkauksen aloittamista. Poista kaikki löysät oksat vasaralla.
• Käytä aina puhtaita, teräviä, oikein asetettuja teriä. Älä koskaan sahaa tylsällä terällä.
• Kun teet leikkauksen, käytä tasaista ja vakaata painetta. Älä koskaan leikkaa väkisin.
• ÄLÄ leikkaa märkää tai vääntynyttä puutavaraa.
• Pidä työkappaleesta aina lujasti molemmin käsin tai käytä työntökapulaa.

KUNNOSSAPITO

yökalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vakantämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Irrota pistoke pistorasiasta ennen säätö-, huolto- tai ylläpitotoimia. Pidä työkalut terävinä ja puhtaina parantaaksesi suorituskykyä ja turvallisuutta. Tarkista työkalujen johtojen kunto säännöllisesti ja jos ne ovat vahingoittuneita, korjauta ne valtuutetussa huollossa. Tätä sähkötyökalua ei tarvitse voidella tai huoltaa. Sähkötyökalussasi ei ole käyttäjän huollettavissa olevia osia. Älä koskaan käytä vettä tai kemiallisia puhdistusaineita sähkötyökalun puhdistamiseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä laitetta aina kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaina. Pidä kaikki säätölaitteet pölyttömänä. Jos näet kipinöitä välkkyvän tuuletusaukoissa, se on normaalia eikä se vahingoita sähkötyökalua. Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan, sen huoltopalvelun tai muun ammattitaitoisen henkilön tehtäväksi.

Pölynpoisto

Joidenkin materiaalien (esim. lyijypohjaiset pinnoitteet ja jotkin puutyypit) pöly voi olla terveydelle vaarallista. Pölyn hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitystieinfektioita käyttäjälle ja sivullisille. Tiettyä pölyä (esim. tammen tai pyökin pöly) pidetään syöpää aiheuttavana, erityisesti puun käsittelyssä käytettyjä lisääineita koskien. Noudata työstettäviin materiaaleihin soveltuvia paikallisia määräyksiä.

Pölynimurin tulee sopia työstettävään materiaaliin. Käytä pölyluokan M pölynimuria, kun haluat imuroida terveydelle erityisen haitallista tai karsinogeenistä kuivaa pölyä. Koneen takaosassa on pölynpoistoportti, joka sopii 35 mm:n suulakkeilla varustettuihin pölynpoistolaitteisiin. Terän suojuksessa on myös pölynpoistoportti 35 mm:n suulakkeisiin.

• Liitä pölypäästöjen säännösten mukainen pölynpoistolaite kaikkien toimenpiteiden aikana.
• Varmista, että käytettävä pölynpoistoletku sopii käyttötarkoitukseen ja leikattavaan materiaaliin. Varmista oikeaoppinen letkun hallinta.
• Lisävarusteena on saatavana jakoliitin, joka yhdistää molemmat portit yhteen pölynpoistolaitteeseen.
• Huomaa, että keinotekoiset materiaalit, kuten lastulevy tai MDF-levy, tuottavat luonnollista puuta enemmän pölyhiukkasia sahaamisen aikana.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen (Kuva A)

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikäntaa, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin ä. Lipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää

näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

VAROITUS: Siivoa pöytä ja ilmanvaihtoeukot söllöllisesti henkilövahinkojen välttämiseksi.

VAROITUS: Puhdista pölynpoistojärjestelmä söllisesti henkilövahinkojen välttämiseksi.

VAROITUS: Vakavien henkilövahinkojen riskin valentämiseksi älä käytä sahaa kiinnittämättä uudelleen pölyluukkua.

Terän suojus 2 ja hammasvälin levy on asetettava paikoilleen ennen sahan käyttöä.

Tarkista huolellisesti ennen käyttöä ylempi ja alempi terän suojus sekä pölynpoistoputki varmistaaksesi, että ne toimivat virheettömästi. Varmista, että lastut, pöly tai työstökappaleen hiukkaset eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen paloja jää sahanterän ja suojuksien väliin, irrota kone virtalähteestä ja noudata kohdan Sahanterän asentaminen/vaihtaminen ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

Pidä ilmanvaihtoaukot puhtaina ja puhdista kotelo säännöllisesti pehmeällä kankaalla.

Puhdista pölynkeräysjärjestelmä säännöllisesti.

Lisävarusteet

VAROITUS: Koska muita kuin STANLEY -lisävarusteita ei ole testattu tällä tuotteella, niiden käyttö tässä työkalussa voi olla vaarallista. Henkilövahinkojen välttämiseksi suosittelemme käyttämään tässä tuotteessa ainoastaan STANLEY -yhtiön suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Vaihda terän suojus tai hiiliharja, kun se on kulunut. Pyydä lisätietoa terän suojuksen tai hiiliharjan vaihdosta valtuutetusta Stanley-huoltopalvelusta.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä

sähkölaitteet paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

BORDSSÅG

SST1800

Gratulerar!
