KÄYTTÖOHJE Fatmax FMCS701 STANLEY

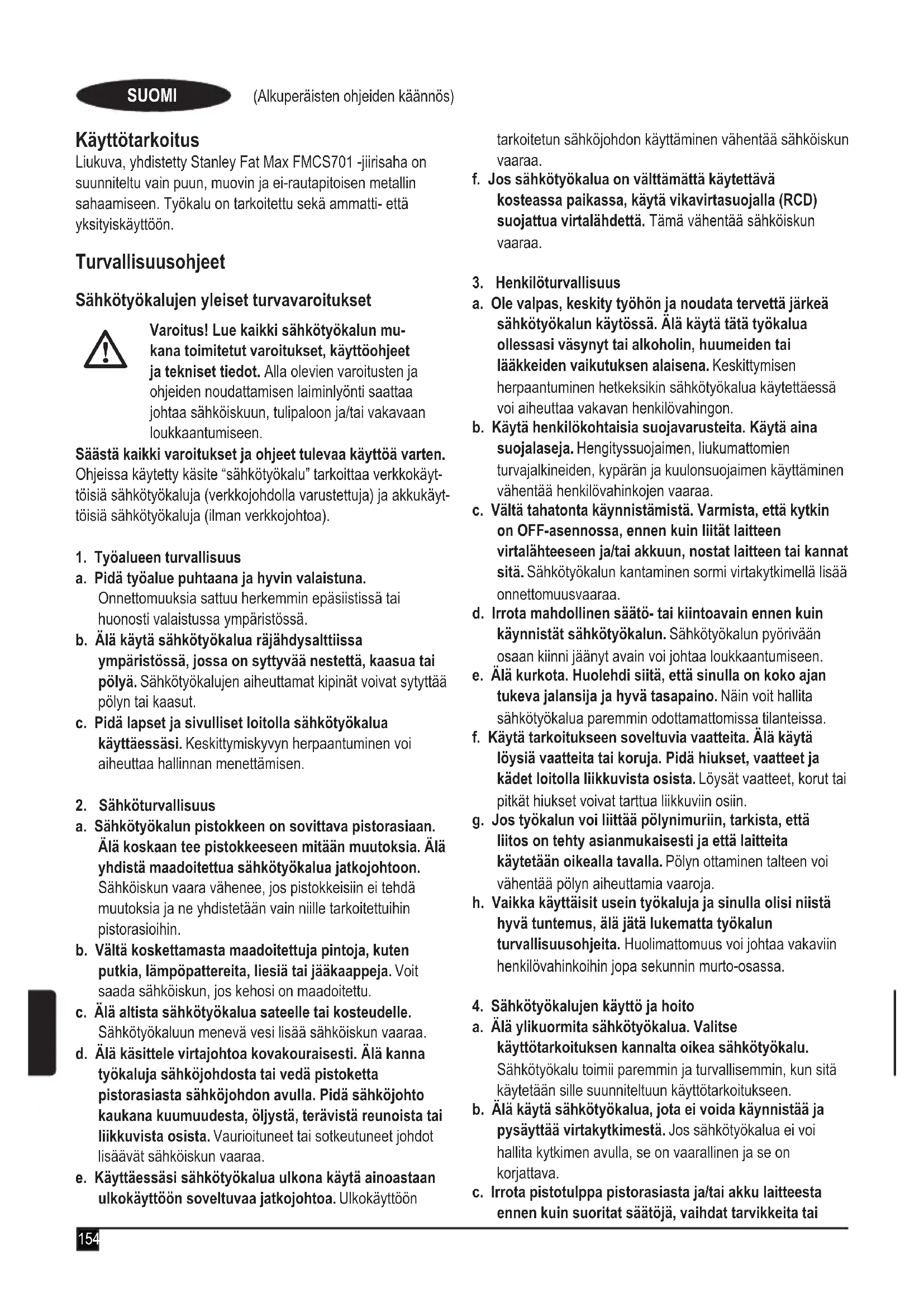

Liukuva, yhdistetty Stanley Fat Max FMCS701 -jiirisaha on suunniteltu vain puun, muovin ja ei-rautapitoisen metallin sahaamiseen. Työkalu on tarkoitettu sekä ammatti- että yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Ohjeissa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

1. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu.

c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d. Älä käsittele virtajohtoa kovakouraisesti. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön

tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä vikavirtasuojalla (RCD) suojattua virtualähdettä. Tämä vähentää sähköiskun vaaraa.

1. Henkilöturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen.

e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g. Jos työkalun voi liittää pölynimuriin, tarkista, että liitos on tehty asianmukaisesti ja että laitteita käytetään oikealla tavalla. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

h. Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä hyvä tuntemus, älä jätä lukematta työkalun turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin henkilövahinkoihin jopa sekunnin murto-osassa.

1. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai

siirrät sähkötyökalun varastoitavaksi. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e. Hoida sähkötyökaluasi ja lisävarusteita huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h. Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja rasvaiset kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

1. Akkutyökalun käyttö ja huolto

a. Lataa akku vain valmistajan määrittelemällä laturilla. Laturi, joka on sopiva yhden tyyppiselle akulle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen tyyppisellä akulla.

b. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muun tyyppisen akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c. Pidä irrallinen akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat aiheuttaa oikosulun akun navoissa. Kennon pinteiden oikosulku voi aiheuttaa palovammoja tai tulipalon.

d. Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.

e. Akkua tai työkalua ei saa käyttää, jos siinä on vaurioita tai sitä on muunneltu. Vaurioituneet tai

muunnellut akut voivat johtaa odottamattomiin tilanteisiin ja vaarana ovat tulipalo, räjähdys ja henkilövahingot.

f. Suojaa akku ja työkalu tulelta ja liian korkeilta lämpötiloilta. Se voi räjähtää yli 130 °C lämpötilassa.

g. Noudata kaikkia latausohjeita. Akkua tai työkalua ei saa ladata ohjeissa määritetystä lämpötilavälistä poikkeavassa lämpötilassa. Jos akku ladataan virheellisesti tai määritetystä lämpötilavälistä poikkeavassa lämpötilassa, seurauksena voi olla akun vaurioituminen ja tulipalovaara.

1. Huolto

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa sähkötyökalun turvallisuuden.

b. Älä koskaan huolla vaurioituneita akkuja. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Turvaohjeet kaikille jiirisahoille

- Jiirisahat on tarkoitettu puun tai puuta muistuttavien materiaalien sahaamiseen, niihin ei saa asentaa hiomalaikkoja rautapitoisten materiaalien (esim. palkit, varret, tapit jne.) sahaamiseen. Hiomisesta syntyvä pöly voi aiheuttaa liikkuvien osien (esim. Alasuojuksen) juuttumisen kiinni. Hiomisesta syntyvät kipinät aiheutta-vat alasuojuksen, uurrososan ja muiden muoviosien palamisen. - Tue työstökappaletta pidikkeillä aina kun se on mah-dollista. Jos työstökappaletta tuetaan käsin, käsi on pidettävä aina vähintään 100 mm:n päässä sahante-rän molemmilta puolilta. Tällä sahalla ei saa sahata kappaleita, jotka ovat liian pieniä pidikkeellä tai käsin pitämiseen. Jos käsi asetetaan liian lähelle sahanterää, terän kosketuksesta aiheutuva henkilövahinkojen vaara on suurempi.

- Työstökappaleen on oltava paikoillaan ja kiinnitetty pidikkeellä tai pidettävä käsillä paikoillaan sekä raja-suojaa että pöytää vasten. Älä syötä työstökappaletta terään tai sahaa vapaasti. Rajoittamattomat tai liikkuvat työstökappaleet voivat singota suurella nopeudella ja aiheuttaa henkilövahinkoja.

- Työnnä saha työstökappaleen läpi. Älä vedä sahaa työstökappaleen läpi. Sahaa nostamalla sahauspää ja vetämällä se ulos työstökappaleen yli sahaamatta, käynnistämällä moottori, painamalla sahauspää alas ja työntämällä saha työstökappaleen läpi. Jos vedon aikana sahataan, sahanterä siirtyy todennäköisesti työstökappaleen päälle aiheuttaen teräkokoonpanon sinkoamisen voimalla käyttäjään pän.

- Älä koskaan aseta kättä poikittain leikkauslinjan yli joko sahanterän edessä tai takana.

Työstökappaleen tukeminen pitämällä kättä poikittain, ts. pitämällä työstökappaletta sahanterän oikealla puolella vasemmalla kädellä tai päinvastoin, on erittäin vaarallista.

• Älä kurottele rajasuojan yli pitämällä kättä alle 100 mm:n etäisyydellä sahanterän jommasta kummasta puolesta puujäämien poistamiseksi tai mistään muusta syystä terän pyöriessä. Pyörivän sahanterän läheisyyttä ei välttämättä käsitetä täysin ja vaarana ovat vakavat henkilövahingot.
  Tarkista työstökappale ennen sahaamista. Jos työstökappale on taittunut tai vääntynyt, kiinnitä se ulompi taittunut puoli rajasuojaa vasten. Varmista, ettei työstökappaleen, rajasuojan ja pöydän väliin jää tilaa leikkauslinjassa. Taittuneet tai vääntyneet työstökappaleet voivat kääntyä tai siirtyä aiheuttaen pyörivän sahanterän kiinni juuttumisen sahaamisen aikana. Työstökappaleessa ei saa olla nauloja tai vieraita esineitä.
• Sahaa ei saa käyttää ennen kuin kaikki työkalut, puujäämät jne. on poistettu työstökappaletta lukuun ottamatta. Pienet jäämät tai irtonaiset puukappaleet tai muut esineet voivat singota suurella nopeudella koskettaessa pyörivään terään.
• Saha ainoastaan yksi työstökappale kerrallaan. Useita pinottuja työstökappaleita ei voida kiinnittää tai tukea riittävän hyvin ja ne voivat juuttua terään tai siirtyä sahaamisen aikana.
• Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle alustalle ennen käyttöä. Tasainen ja tukeva alusta pienentää jiirisahan epävakauden vaaraa.
  Suunnittele työtoimenpiteet. Varmista aina jiiri- tai viistekulman asetuksen säätämisen yhteydessä, että säädettävä rajasuoja on asetettu oikein tukemaan työstökappapletta ja ettei se ole terän tai suojajärjestelmän tiellä. Kun työkalu on pois päältä ja pöydällä ei ole työstökappapletta, siirrä sahanterää simuloiden koko sahausliikettä varmistaaksesi, että toiminta on virheetöntä ja rajasuojan sahausvaaraa ei ole.
• Jos työstökappale on pöytää leveämpi tai pitempi, sitä on tuettava oikeaoppisesti (esim. pöydän jatkeilla, sahapukeilla jne.). Jiirisahan pöytää pitemmät tai leväämmät työstökappaleet voivat kallistua, jos niitä ei tueta hyvin. Jos sahattu kappale tai työstökappale kallistuu, se voi nostaa alasuojusta tai sinkoutua pyörivän terän seurauksena.
• Toinen henkilö ei voi korvata pöydän jatketta tai lisätukea. Työstökappaleen epävakaa tuki voi aiheuttaa terän kiinni juuttumisen tai työstökappaleen siirtymisen sahaamisen aikana, jolloin saha voi vetää käyttäjän ja avustajan pyörivään terään.

• Sahattavaa kappaletta ei saa kiinnittää tai painaa millään tavalla pyörivään sahanterään. Rajoitettu sahattava kappale (ts. pituusrajoja käyttäessä) voi kiilautua terää vasten ja sinkoutua voimalla.

• Käytä aina pyöreän materiaalin (esim. tangot ja putket) tukemiseen suunniteltua pidikettä tai kiinnitintä. Tangot pyörivät helposti sahaamisen aikana, jolloin terä jää kiinni ja vetää työstökappaleen ja käden terään.

• Anna terän saavuttaa täysi nopeus ennen kuin se koskettaa työstökappaletta. Tämä vähentää työstökappaleen sinkoamisen vaaraa.
• Jos työstökappale tai terä juuttuu kiinni, kytke jiirisaha pois päältä. Odota, että kaikki liikkuvat osat pysähtyvät ja irrota pistoke virtalähteestä ja/tai irrota akku. Irrota sen jälkeen kiinni juuttuneet materiaalit. Jos sahaamista jatketaan työstökappaleen ollessa juuttuneena kiinni, seurauksena voi olla hallinnan menetys tai jiirisahan vaurioituminen.
• Vapauta kytkin ja pitele sahauspäätä alhaalla sahaamisen jälkeen, odota että terä pysähtyy ennen sahatun kappaleen poistamista. Käden asettaminen pyörivän terän lähelle on vaarallista.

Jiirisahojen lisäturvaohjeet

Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.
- Älä käytä murtuneita, taipuneita, vioittuneita tai vääntyneitä sahanteriä.
◆ Vaihda kulunut uurroslevy.
- Älä käytä teriä, joiden halkaisija on suosituksia suurempi tai pienempi. Katso terän sopivat tyyppiarvot teknisistä tiedoista. Käytä vain ohjekirjassa ilmoitettuja teriä EN 847-1 -standardin mukaisesti.
- Älä käytä pikateräs (HSS) -sahanteriä.

Varoitus! Sahauksesta syntyvä pöly voi aiheuttaa terveyshaittoja käyttäjälle ja mahdollisille sivullisille. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan pölyltä ja höyryiltä, ja varmista, että kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käyttävät suojavarusteita.

• Älä työstä materiaalia, joka sisältää asbestia. Asbesti on syöpää aiheuttava aine.
• Käytä hansikkaita, kun käsittelet sahanteriä ja karkeaa materiaalia (sahanteriä tulisi kantaa pidikkeessä, aina kun se on mahdollista).
• Käytä kuulonsuojaimia kuulon vahingoittumisen estämiseksi.
  ◆ Harkitse erityisesti melun vähentämiseen suunniteltujen terien käyttöä.
• Käytä suojalaseja henkilövahinkovaaran välttämiseksi.

• Käytä mukana toimitettavaa pölypussia sahatessasi puuta.

• Jos terä voi osua piilotettuihin sähköjohtoihin tai työkalun omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Työkalun kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
  ◆ Valitse oikea terä leikattavalle materiaalille.

• Älä käytä konetta, jos suojus ei ole paikoillaan. Älä käytä konetta, jos suojus ei toimi tai jos sitä ei ole huollettu oikein.
  ◆ Varmista, että varsi on kiinnitetty kunnolla, ennen kuin suoritat viistoleikkauksia.
  ◆ Ennen sahaamista tulee varmistaa, että kone on vakaa.
  ◆ Kahvojen tulee olla kuivat, puhtaat ja rasvattomat.
  ◆ Pidä konetta ympäröivä alue siistinä ja puhtaana irtonaisesta materiaalista, kuten lastuista ja hukkapaloista.
  ◆ Varmista, että kone ja työskentelyalue on varustettu riittävällä yleis- tai kohdevalolla.
• Älä anna kouluttamattomien henkilöiden käyttää tätä konetta.
• Varmista aina ennen käyttöä, että terä on kiinnitetty oikein. Varmista, että terä pyörii oikeaan suuntaan. Pidä terä terävänä. Noudata voitelusta ja osien vaihdosta annettuja ohjeita.
  ◆ Varmista, että sahanteriin merkitty nopeus on vähintään yhtä suuri kuin sahaan merkitty nopeus.
  ◆ Varmista, että välilevyt ja kararenkaat ovat Stanley Fat Max -yhtiön määrittämän tarkoituksen mukaisia.
  ♦ Leikkauslinjan ohjausjärjestelmää saa korjata vain valtuutettu huoltoedustaja tai Stanley Fat Max -huoltohenkilöstö.
• Irrota akku koneesta ennen huoltotoimenpiteitä tai terän vaihtamista.
• Älä koskaan suorita puhdistusta, huoltoa tai hukkapalojen tai muiden työstökappaleen palojen irrottamista leikkausalueelta, kun kone on käynnissä eikä sahauspää ole lepoasennossa.
  ◆ Asenna kone aina mahdollisuuksien mukaan penkkiin.
  ◆ Varmista aina ennen käytön aloittamista, että kaikki lukitusnupit ja kahvat ovat tiukat.
• Älä koskaan käytä sahaa ilman pöytäupotetta.
• Älä koskaan yritä pysäyttää nopeassa liikkeessä olevaa konetta työkalulla tai muulla välineellä terää painamalla; tämä voi aiheuttaa vakavia onnettomuuksia.
• Lue käyttöopas huolellisesti ennen lisälaitteiden asennusta tai käyttöä. Lisävarusteen virheellinen käyttö voi aiheuttaa vahinkoja.
  ◆ Nosta terä työstökappaleen pöytäupotteesta, ennen kuin vapautat virtakytkimen.
• Älä kiilaa mitään tuuletinta vasten moottorin akselin tukemiseksi.
  ◆ Sahan teräsuojus nousee automaattisesti, kun varsi lasketaan alas, ja se laskeutuu terän päälle, kun vartta

nostetaan. Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. Älä koskaan nosta teränsuojusta käsin, jollei kone ole kytketty pois päältä.

◆ Tarkista säännöllisesti, että moottorin ilmanvaihtoaukot ovat puhtaat ja lastuttomat.
- Älä koskaan tee sähkötyökalun varoitusmerkkejä lukukelvottomiksi.
- Älä koskaan seiso sähkötyökalun päällä. Käyttäjä voi saada vakavia vammoja, jos sähkötyökalu kaatuu, tai jos hän joutuu kosketuksiin sahanterän kanssa.
- Älä kosketa sahanterää työskentelyn jälkeen ennen kuin se on jäähtynyt. Sahanterästä tulee erittäin kuuma työstön aikana.
- Vältä sinkoilevista materiaaleista johtuvat vammat irrottamalla akku sahasta. Siten estät tahattoman käynnistymisen. Poista irtokappaleet sen jälkeen.
- Teränsuojus on tarkistettava aina ennen käyttöä ja aina huollon jälkeen oikean toiminnan varmistamiseksi. Tämä tarkistus on suoritettava sahan ollessa kytkettynä pois päältä ja akun ollessa irrotettuna. Vartta on kohotettava ja laskettava, jotta varmistetaan, että suojus peittää terän eikä terä kosketa suojusta. Jos suojus ei toimi oikein, korjauta sähkötyökalu ammattitaitoisella huoltoedustajalla. Selvitä lähin huoltoedustaja soittamalla Stanley Fat Maxin asiakaspalveluun.
- Tämä jiirisaha on suunniteltu vain puun, muovin ja ei-rautapitoisen metallin sahaamiseen. Älä käytä sahaa leikkaamaan muita materiaaleja kuin valmistajan suosit-telemia.
- Älä tartu sahanterään työskentelyn jälkeen ennen kuin se on jäähtynyt. Sahanterä voi kuumentua huomattavasti käytön aikana.

Varoitus! Muovin, pihkan peittämän puun ja muiden materiaalien leikkaaminen voi aiheuttaa sulaneiden materiaalien kerääntymisen terän kärkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuumenemisen ja jumiutumisen riskiä leikattaessa.

Muiden henkilöiden turvallisuus

Tämä laturi soveltuu yli 8-vuotiaiden lasten ja sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, kuten myös laitteen toimintaan perehtymättömien henkilöiden käyttöön, jos heitä valvotaan tai jos he ovat saaneet laitteen turvalliseen käyttöön liittyvää opastusta ja ymmärtävät laitteen käyttöön liittyvät vaarat.
- Älä anna lasten leikkiä laitteella. Puhdistus- ja huoltotöitä ei saa jättää lapsille ilman valvontaa.

Jäännösriskit

Seuraavat riskit liittyvät sahojen käyttöön:

Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:

◆ Pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot.
◆ Kuulon heikkeneminen.
- Onnettomuusriski, joka aiheutuu pyörivän sahanterän peittämättömistä osista.
- Loukkaantumisen riski osia, teriä tai lisävarusteita vaihdettaessa.
◆ Sormien puristumisen riski suojuksia vaihdettaessa.
- Terveysriskit, jotka aiheutuvat pölyn hengittämisestä sahattaessa puuta, erityisesti tammea, pyökkiä ja MDFlevyä.
- Työkalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja työkalun pitkäaikaisen käytön aikana.

Melu

Ilmoitetut äänipäästöarvot on mitattu standardin testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään.

Ilmoitettuja äänipäästöarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitatut todellinen äänipäästöarvo voi poiketa ilmoitetuista arvoista työkalun käyttötavan ja erityisesti työstettävän kappaleen mukaan.

Varoitus! Käytä aina asianmukaisia kuulonsuojaimia.

Joissakin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen. Huomioi seuraavat tekijät, jotka vaikuttavat melulle altistumiseen:

• Käytä sahanteriä, jotka on suunniteltu vähentämään melua.
• Käytä vain hyvin teroitettuja sahanteriä.
  ◆ Käytä erityisiä äänitasoa alentavia sahanteriä.

Työkalun tarrat

Työkalussa on seuraavat merkit sekä päivämääräkoodi:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Käytä pölysuojainta.

Tätä tuotetta ei ole tarkoitettu alle 16-vuoti-aiden lasten käyttöön.

Pidä kädet poissa terän ulottuvilta.

Ei käsiä -vyöhyke – pidä sormet ja kädet poissa pyöriviltä sahanteriltä.

Käytä hansikkaita käsitellessäsi sahanteriä.

Älä katso suoraan työvaloon.

Akkuja ja laturia koskevat lisäturvaohjeet

Varoitus! Laitteen kanssa tulee käyttää ainoastaan sen mukana toimitettua virtalähdettä.

Huomautus: Työkalun suositeltu käyttölämpötila on 4 °C - 40 °C.

Akut

• Älä koskaan yritä avata mistään syystä.
• Älä anna akun kastua.
• Älä säilytä akkuja tiloissa, joissa lämpötila voi nousta yli 40 °C:een.
• Lataa akku paikassa, jonka lämpötila on vähintään 10 °C ja enintään +40 °C.
• Lataa akku ainoastaan työkalun mukana toimitetulla laturilla.
  ◆ Noudata akkuja hävittäessäsi kohdassa "Ympäristönsuojelu" annettuja ohjeita.

Älä koskaan yritä ladata viallisia akkuja.

Laturit

• Käytä Stanley FatMax -laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
• Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattavaksi.
  ◆ Vaihda vialliset johdot välittömästi ehjiin.
  ◆ Suojaa laturi vedeltä.
• Älä avaa laturia.
• Älä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

Sähköturvallisuus

Laturi on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä vaihtaa laturiin tavallista verkkovirran pistoketta.

- Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun Stanley FatMax -huollon tehtäväksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Liipaisukytkin
2. Käyttökahva
3. Asennusreiät
4. Alasuojus
5. Jiirin lukitusnuppi
6. Jiirin lukituspainike
7. Uurroslevy
8. Jiiriasteikko
9. Jiiriasteikon osoitin
10. Kantokahvat
11. Rajasuoja
12. Viisteen lukitusnuppi
13. Kiskot
    13a. Tarrahihna
14. Pölynpoistoportti
    15.Akkuyksikkö
15. Työvalon kytkin
16. Lukitusvipu
17. Kiskon lukitusruuvi

18. Lukitustappi

19. Pidikkeen asennusreikä

Kokoaminen (kuva A)

Jiirisaha toimitetaan osittain koottuna.

• Avaa pakkaus ja nosta saha pois pakkauksesta käyttäen sahan alaosassa olevia kantokahvoja (10) (kuva A).
• Aseta saha tasaiselle ja sileälle alustalle (esim. työpöytä tai tukeva pöytä).
• Tutustu sahaan ja sen osiin tämän ohjekirjan sivulla 2 olevan asennuskaavion avulla. Säätöjä koskeva osio viittaa kyseisiin termeihin, joten osien nimet ja sijainnit tulee tietää.
• Jiirin lukitusnuppia (5) ei ole asennettu tuotteeseen toimituksen yhteydessä. Poista jiirin lukitusnuppi (5) pakkauksesta ja ruuvaa se sahaan (katso sijainti kuvasta G ja J).
• Sahassa on integroitu pölynpoistoportti (14), joka mahdollistaa pakkauksessa erillään olevan pölypussin (35) tai toimipisteen imurijärjestelmän liittämisen (kuva M).

Uurroslevy (kuva J)

Uurroslevy (7) asennetaan pöytään 6 ruuvilla. Uurroslevyn (7) korkeutta ei voida säätää.

Huomautus: Jos uurroslevy (7) on kulunut, vaurioitunut tai se on vaihdettava, se on annettava valtuutetun huoltoedustajan tai Stanley Fat Max -huoltohenkilöstön korjattavaksi.

Lukitustappi (kuva F)

Varoitus! Lukitustappia tulee käyttää VAIN sahaa kuljettaessa tai varastoidessa. ÄLÄ KOSKAAN käytä lukitustappia sahaustoimenpiteissä.

Huomautus: Jiirisahaa voidaan nostaa, kuljettaa ja tukea kuljetuksen aikana käyttämällä jiirisahan alaosan molemmilla puolilla olevia kantokahvoja (10) (kuva A).

Lukitse sahauspää ala-asentoon painamalla sahauspäätä alaspäin, painamalla lukitustappia (20) sisään ja vapauttamalla sahauspään. Tällöin sahauspää pysyy turvallisesti alhaalla sahan kuljettamiseksi paikasta toiseen. Vapauta se painamalla sahauspäätä alas ja vetämällä tappi ulos.

Varoitus! Varmista aina, että työkalu on kytketty pois päältä ja akku on irrotettu työkalusta ennen työkalun toiminnan säätämistä tai tarkistamista.

Akun lataaminen (kuva B)

Stanley FatMax -laturit on tarkoitettu Stanley FatMax -akkujen lataamiseen.

• Liitä laturi (21) sopivaan pistorasiaan ennen akun (15) asettamista paikoilleen.
  ◆ Aseta akku (15) laturiin ja varmista, että se on hyvin paikoillaan akun asennuspaikassa (kuva B).

LED-merkkivalo (21a) vilkkuu käynnissä olevan latauksen merkiksi.

Kun lataus on valmis, LED-merkkivalo jää palamaan pysyvästi. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin.

• Lataa tyhjennetyt akut mahdollisimman pian käytön jälkeen, muutoin akun käyttöikä voi lyhentyä.
• Vältä akkuvirran purkautumista kokonaan loppuun akun käyttöiän maksimoimiseksi. Suosittelemme akkujen lataamista jokaisen käyttökerran jälkeen.

Laturin vianmääritys (kuva C)

Tämä laturi tunnistaa joitakin ongelmia, joita esiintyy akuissa tai virtalähteessä. Ongelmista ilmoittaa yksi eri tahtiin vilkkuva LED-merkkivalo.

Viallinen akku

Laturi voi havaita heikkokuntoisen tai vaurioituneen akun. LED-merkkivalo vilkkuu merkissä ilmoitetulla tavalla. Jos näet tämän

heikosta akun kunnosta ilmoittavan vilkkumisen, lopeta akun lataus. Vie se huoltopalveluun tai kierrätyspisteeseen.

Kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy

vasta sitten, kun akku on saavuttanut oikean lämpötilan. Tämän jälkeen laturi kytkeytyy automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Merkkivalo vilkkuu merkissä ilmoitetulla tavalla.

Akun jättäminen laturiin

Akku voidaan jättää laturiin, kun LED-merkkivalo palaa. Laturi ylläpitää akkua ja sen virtatasoa. Tässä laturissa on automaattinen viritystila, joka tasaa tai tasapainottaa akun yksittäiset kennot sen käyttämiseksi huipputeholla. Akut tulee virittää viikoittain tai aina kun akun teho heikkenee. Voit käyttää automaattista viritystilaa asettamalla akun laturiin ja jättämällä sen paikoilleen vähintään 8 tunnin ajaksi.

Tärkeitä huomautuksia lataamiseen

• Käyttöikä ja teho voidaan maksimoida, jos akku ladataan ilman lämpötilassa 18 °C - 24 °C. Akkua El SAA ladata alle +4,5 °C tai yli +40 °C ilman lämpötilassa. Tämä on tärkeää akun vakavien vaurioiden välttämiseksi.
  ◆ Laturi ja akku voivat kuumentua latauksen aikana. Tämä on normaalia, eikä se ole merkki ongelmasta.
• Jotta akku jäähtyisi käytön jälkeen, vältä asettamasta laturia tai akkua lämpimään ympäristöön, kuten metallikoteloon tai eristämättömän perävaunun päälle.
  ♦ Jos akku ei lataudu oikein:

◆ Tarkista pistorasian toiminta kytkemällä siihen lamppu tai jokin muu laite.
◆ Tarkista valojen sammuttamisen yhteydessä, onko pistoke liitetty valokytkimeen, joka katkaisee virran.
◆ Siirrä laturi ja akku takaisin paikkaan, jossa ympäristölämpötila on noin 18 °C – 24 °C.
- Jos latausongelmia ilmenee edelleen, vie työkalu, akku ja laturi paikalliseen huoltopalveluun.

- Akku tulee ladata uudelleen, jos se ei syötä riittävästi virtaa toimenpiteissä, jotka suoritettiin aikaisemmin helposti. ÄLÄ JATKA TYÖKALUN KÄYTTÖÄ näissä olosuhteissa. Noudata latausohjeita. Voit halutessasi myös ladata osittain käytetyn akun milloin tahansa, ilman että siitä olisi haittaa akulle.

- Vieraat johtavat materiaalit, kuten hiomapöly, metallisirut, teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, tulee pitää pois laturin aukoista. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä. - Älä pakasta tai upota laturia veteen tai muihin nesteisiin.

Akun kiinnittäminen ja irrottaminen (kuvat D, E)

• Kiinnitä akku (15) asettamalla se työkalussa (22) olevan kiinnityssyvennyksen kanssa samaan linjaan. Liu'uta akkua kiinnityssyvennykseen, kunnes se lukittuu paikalleen.
• Irrota akku painamalla akun vapautuspainiketta (15a) samalla kun vedät akkua irti kiinnityssyvennyksestä kuvan E mukaisesti.

Uuden sahanterän vaihtaminen tai asentaminen (kuvat G, H, I)

Varoitus! Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja poista akku ennen kuljettamista, säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Terän poistaminen

◆ Poista akku (15) sahasta.
◆ Nosta varsi yläasentoon ja nosta alasuojus (4) niin ylös kuin mahdollista.
- Löysää suojuksen kannattimen eturuuvia (24) sitä kuitenkaan irrottamatta, kunnes kannatinta (25) voidaan nostaa riittävästi terän ruuviin (26) pääsemiseksi. Alasuojus jää yläasentoon suojuksen kannattimen ruuvin sijainnin vuoksi.
◆ Paina karan lukituspainiketta (28) ja kierrä samalla varoen sahanterää (29) käsin, kunnes lukko kytkeytyy päälle.
- Pidä painike alhaalla ja löysää terän ruuvia (26) toisella kädellä sekä avaimen kuusiopuolella. (Kierrä myötäpäivään, vasemmat kierteet).
◆ Poista terän ruuvi (26) avaimen kuusiopuolella, ulompi pidikkeen aluslevy (30) ja terä (29). Sisempi pidikkeen aluslevy (31) voi olla vasemmassa karassa (32).

Terän asentaminen

◆ Poista akku (15) sahasta.
- Kun varsi on ylhäällä, alasuojus (4) auki ja suojuksen kannatin (25) ylhäällä, aseta terä (29) karaan (32) ja sisempää terän pidikettä (31) vasten terän hampaiden osoittaessa kiertosuuntaan sahan merkintöjen mukaan.
◆ Asenna ulompi pidikkeen aluslevy (30) karaan (32).
◆ Asenna terän ruuvi (26) ja kiristä ruuvi (26) hyvin kytkemällä karan lukko (28) ja käyttämällä pakkauksen avainta (kierrä vastapäivään, vasemmat kierteet).
- Palauta suojuksen kannatin (25) alkuperäiseen ääri-asentoon alas ja kiristä suojuksen kannattimen ruuvi (24) kannattimen pitämiseksi paikoillaan.

Leikkauslinjan ohjausjärjestelmä

Varoitus! Älä katso työvaloon. Se voi aiheuttaa vakavan silmävamman.

Huomautus: Akku on ladattava ja liitettävä jiirisahaan.

Leikkauslinjan ohjausjärjestelmä voidaan kytkeä päälle ja pois päältä ainoastaan työvalon kytkimellä (16).

Voit sahata puukappaleeseen merkittyä leikkauslinjaa pitkin kytkemällä leikkauslinjan ohjausjärjestelmän päälle työvalon kytkimellä (16) (ei pääkatkaisimella) ja vetämällä sen jälkeen käyttökahvan (2) alas sahanterän viemiseksi puukappaleen lähelle.

Terän varjo tulee näkyviin puukappaleeseen. Tämä varjolinja esittää materiaalia, joka poistetaan sahauksen aikana.

Saha voidaan kohdistaa oikein merkittyyn linjaan kohdistamalla merkitty linja terän varjon reunaan. Huomaa, että jiiri- tai viistekulmaa voi olla tarpeen säätää, jotta terä kohdistuisi tarkalleen merkittyyn linjaan.

Sahassa on akun vikatoiminto. Työvalo alkaa vilkkua, kun ak- kuvirta on loppumaisillaan tai kun akku on liian kuuma. Lataa akku ennen sahaamisen jatkamista. Katso akun latausohjeet akkujen tärkeistä turvaohjeista.

Jiirin hallinta (kuva J)

Jiirin lukitusnuppi (5) ja lukituspainike (6) mahdollistavat jiirisahan asettamisen 47° oikeaan ja 47° vasempaan kulmaan. Jiirin lukko sijoittuu automaattisesti asentoon 0°, 15°, 22,5°, 31,6° ja 45° sekä vasemmalla että oikealla. Voit käyttää jiirisahaa vapauttamalla jiirin lukitusmekanismin kiertämällä jiirin lukitusnuppia (5) vastapäivään lukituksen avaamiseksi ja myötäpäivään sen lukitsemiseksi. Vedä jiirin lukituspainike (6) ylös ja aseta haluamasi jiirikulma jiiriasteikkoon (8). Lukitse jiirin lukitusnuppi (5) kiertämällä sitä myötäpäivään.

Viisteen lukitusnuppi (kuva K)

Viisteen lukitusnupin avulla voit kallistaa sahan 48° vasempaan kulmaan. Säädä viistekulma kiertämällä viisteen lukitusnuppia (12) vastapäivään sen löysäämiseksi. Kiristä se kiertämällä viisteen lukitusnuppia myötäpäivään.

Huomio! Puristumisvaara. Varmista, että viisteen lukitusnuppi on kiristetty ennen ohituksien säätämistä.

Liipaisukytkin (kuva L)

Kytke saha päälle painamalla lukitusvipu (17) vasemmalle, ja painamalla liipaisukytkintä (1). Saha toimii, kun kytkintä pidetään alhaalla. Anna terän saavuttaa maksimaalinen kierrosnopeus ennen sahaamisen aloittamista. Sammuta saha vapauttamalla kytkin. Anna terän pysähtyä ennen sahauspään nostamista. Kytkintä ei voida lukita päälle. Liipaisinta varten on olemassa reikä (1a), johon voidaan asentaa munalukko kytkimen lukitsemista varten.

Sahassa ei ole automaattista sähkötoimista teräjarrua, mutta saha pysähtyy 5 sekunnin kuluessa liipaisimen vapauttamisesta. Sitä ei voida säätää. Jos pysähtymisaika ylittää toistuvasti 5 sekuntia, työkalu on vietävä huollettavaksi valtuutettuun Stanley FatMax -huoltopalveluun.

Varmista aina, että terä on pysähtynyt ennen sen poistamista uurroksesta.

Pölyn poisto (kuva M)

Varoitus! Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja poista akku ennen kuljettamista, säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Sahassa on integroitu pölynpoistoportti (14), joka mahdollistaa pakkauksessa olevan pölypussin (35) tai toimipisteen imurijärjestelmän liittämisen.

Pölypussin kiinnittäminen

◆ Asenna pölypussi (35) pölynpoistoporttiin (14) kuvan M mukaisesti.
- Imurin putki (38 - ei kuulu pakkaukseen) voidaan asentaa pölynpoistoporttiin (14) pölypussin (35) sijaan. Tämä voidaan toteuttaa asentamalla imurin putki (38) pölypussin (35) tilalle kuvan M mukaisesti.
- Kiinnitä imurin putki (38) paikoilleen tarrahihnalla (13a) niin, ettei se osu liukuviin kiskoihin (13) sahan käytön aikana.

Huomautus: Tarrahihna (13a) ei ole kantokahva, sitä ei saa käyttää sahan siirtämiseen tai kuljettamiseen.

Pölypussin tyhjentäminen

◆ Poista pölypussi (35) sahasta, ravista pölypussia kevyesti tai napauta sitä sen tyhjentämiseksi.
- Kiinnitä pölypussi takaisin paikoilleen pölynpoistoporttiin (14).

Kaikki pöly ei välttämättä irtoa pussista. Tämä ei vaikuta sahan suorituskykyyn, mutta sahan pölynpoistoteho heikkenee. Voit palauttaa sahan pölynpoistotehon painamalla jousen pölypussin sisään sen tyhjentämisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastian sivuun.

Varoitus! Älä koskaan käytä sahaa, jos pölypussi ei ole paikoillaan. Puupöly voi olla vaarallista hengittäessä.

Sahalla sahaaminen

Jos liukumistoimintoa ei käytetä, varmista, että sahanterä painetaan mahdollisimman taakse ja että kiskon lukitusruuvi (18) kiristetään. Tämä estää sahan liukumisen kiskoja pitkin työstökappaleen ollessa kytketty paikoilleen.

Huomautus: ÄLÄ LEIKKAA TÄLLÄ SAHALLA RAUTAPITOISIA METALLEJA TAI KIVIMATERIAALEJA (TÄLLÄ SAHALLA VOIDAAAN LEIKATA EI-RAUTAPITOISIA METALLEJA). Älä käytä hiovia teriä.

Huomautus: Katso "Suojan toiminta ja näkyvyys" -kohta säätöjä koskevasta osiosta tärkeää tietoa alasuojuksesta ennen sahaamista.

Poikkileikkaukset (kuva N)

Poikkileikkaus suoritetaan leikkaamalla puuta puun syyn vastaisesti missä tahansa kulmassa. Suora poikkileikkaus suoritetaan jiirivarsi nolla-asteen kulmassa. Aseta ja lukitse jiirivarsi nolla-asentoon, pidä puukappaletta tiukasti pöytää ja rajasuojaa vasten. Kun kiskon lukitusruuvi (18) on kiristetty, käännä sahaa painamalla liipaisukytkintä (1).

Kun saha saavuttaa täyden nopeuden noin 1 sekunnin kuluessa, laske varsi tasaisesti ja hitaasti puun sahaamiseksi.

Anna terän pysähtyä kokonaan ennen varren nostamista.

Kun mitoiltaan yli 2 x 4 (51 x 102) työstökappaletta sahataan, käytä ulos-alas-taakse -liikettä, kun kiskon lukitusruuvi (18) on löysä. Vedä saha ulos itseesi pän, laske sahauspää alas

työstökappaleeseen päin ja paina sahaa hitaasti leikkauksen suorittamiseksi. Älä anna sahanterän päästä kosketuksiin työstökappaleen yläosaan, kun vedät sitä ulospäin. Saha voi siirtyä käyttäjään päin, jolloin olemassa on henkilövahinkojen ja työstökappaleen vaurioitumisen vaara.

Varoitus! Käytä aina työvaloa hallinnan säilyttämiseksi ja työstökappaleen vaurioitumisvaaran ja henkilövahinkovaaran välttämiseksi, jos käsiesi on oltava 152 mm:n (6") sisällä terästä sahauksen aikana.

Huomautus! Kiskon lukitusruuvin (18) on oltava löysällä, jotta saha voi liukua sen kiskoja pitkin.

Jiirin poikkileikkaukset suoritetaan jiirivarren ollessa muussa kuin nollakulmassa.

Tämä kulma on usein 45° kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 47° vasemmalle tai 47° oikealle.

Suorita leikkaus yllä kuvatulla tavalla.

Kun jiirisahaat leveydeltään yli 2 x 6 levyisiä työstökappaleita, joiden pituus on tätä lyhyempi, aseta aina pitempi sivu rajasuojaa vasten (kuva N).

Puukappaleen viivamerkintää pitkin sahaaminen edellyttää, että kulma täsmää mahdollisimman tarkasti. Leikkaa puuta hiukan pitemmälle ja mittaa etäisyys viivamerkinnästä leik- kauksen reunaan määrittääksesi jiirikulman säätösuunnan ja leikkaa uudelleen. Tämä vaatii hiukan harjoittelua, mutta se on yleinen menettelytapa.

Viistoleikkaukset

Viistosahaus on poikkileikkaus, joka suoritetaan sahanterän ollessa kulmassa puuhun nähden. Aseta viiste löysäämällä viisteen lukitusnuppia (12) ja siirrä sahaa vasemmalle haluttuun kohtaan. Kun olet asettanut haluamasi viistekulman, kiristä viisteen lukitus hyvin. Viistekulmat voidaan asettaa 3° oikealle ja 48° vasemmalle.

Sahauksen laatu

Leikkaustuloksen tasaisuus riippuu eri tekijöistä. Leikkauksen laatuun vaikuttavat esimerkiksi sahattava materiaali, terän tyyppi, terän terävyys ja sahausnopeus. Kun haluat suorittaa mahdollisimman tasaisia sahauksia päällyslistoihin ja muihin tarkkuustöihin, terävä (60 hampaan karbidikärki) terä ja hitaampi ja tasainen sahausnopeus tuottavat odotetut tulokset. Varmista, ettei materiaali siirry tai valu leikkauksen aikana, kiinnitä se hyvin paikoilleen.

Anna terän aina pysähtyä kokonaan ennen varren nostamista. Jos pieniä puukuituja tulee edelleen ulos työstökappaleen takaosasta, aseta puun leikkauskohtaan teippipala. Sahaa teipin läpi ja poista teippi varoen sahauksen jälkeen.

Katso eri sahaustehtävissä sahan suositeltujen sahanterien luetteloa ja valitse omiin tarpeisiisi sopivin. Katso lisätietoa sahanteristä valinnaisten lisävarusteiden osiosta.

Kehon ja käden asento (kuvat 01–04)

Kehon ja käsien oikeaoppinen asento jiirisahan käytön aikana tekee sahaamisesta helpompaa, tarkempaa ja turvallisempaa. Älä koskaan aseta käsiäsi lähelle leikkausaluetta. Aseta kädet vähintään 152 mm:n (6") etäisyydelle terästä. Pidä työstökappaletta tiukasti pöydällä ja rajasuojassa katkaistessasi. Pidä kätesi paikallaan, kunnes kytkin on vapautettu ja terä pysähtynyt kokonaan.

SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. ÄLÄ ASETA KÄSIÄ RISTIIN KUVAN O3 MUKAISESTI.

Pidä molemmat jalat vakaasti lattialla ja säilytä oikea tasapa- ino. Kun siirrät jiirisahaa vasemmalle ja oikealle, seuraa sitä ja seiso hiukan sahanterän vieressä. Katso suojuksen säleikön läpi seuratessasi lyijykynällä vedettyä sahauslinjaa.

Työstökappaleen kiinnittäminen

Varoitus! Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja poista akku ennen kuljettamista, säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Varoitus! Ennen sahausta kiinnitetty, tasapainotettu ja varmistettu työstökappale voi olla epätasapainossa sahauksen jälkeen. Epätasapainossa oleva kuorma voi aiheuttaa sahan tai muun siihen kiinnitetyn osan (esim. pöydän tai penkin) kallistumisen. Kun sahaat kappaletta, joka voi mennä epätasapainoon, tue työstökappaletta oikein varmistaaksesi, että saha on tiukasti kiinni vakaassa tasossa. Vaarana on henkilövahinko.

Varoitus! Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella aina, kun pidikettä käytetään. Kiinnitä työstökappale aina sahan pohjaan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmista, ettei pidikkeen jalka ole kiinni sahan pohjan reunassa.

Varoitus! Käytä aina työvaloa hallinnan säilyttämiseksi ja työstökappaleen vaurioitumisvaaran ja henkilövahinkovaaran välttämiseksi, jos käsiesi on oltava 152 mm:n (6") sisällä terästä sahauksen aikana. Jos työstökappaletta ei voida kiinnittää pöytään ja rajasuojaa vasten käsin (epäsäännöllinen muoto jne.) tai käden asento olisi alle 152 mm:n (6") päässä terästä, käytä pidikettä tai muuta kiinnitysvälinettä.

Käytä sahan mukana toimitettua materiaalinpidikettä. Materiaalipidike voidaan hankkia ottamatta yhteyttä paikalliseen jälleenmyyjään tai Stanley FatMax -huoltopalveluun.

Muita apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttää tietyn kokoisiin ja muotoisiin materiaaleihin. Valitse ja asenna pidikkeet huolella. Suorita käyttötesti ennen varsinaista sahausta.

Pidikkeen asentaminen (kuva P)

◆ Aseta pidike (37) rajasuojan takana olevaan reikään (19). Pidikkeen tulee osoittaa jiirisahan takaosaan päin.

Pidikkeen varren uran tulee olla kokonaan pohjassa. Varmista, että ura on asetettu kokonaan jiirisahan pohjaan. Jos ura on näkyvissä, pidike ei ole tiukasti kiinni.

◆ Kierrä pidikettä 180° jiirisahan etuosaan päin.
- Löysää nuppia pidikkeen säätämiseksi ylös tai alas, kiinnitä työstökappale sitten tiukasti hienosäätimellä.

Huomautus: Aseta pidike vastakkaiselle puolelle pohjaa viis- teen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIEN TIELLÄ.

Säätäminen

Jiirisaha on säädetään kokonaan ja tarkasti tehtaalla valmistusprosessin aikana. Jos lisäsäädöt ovat tarpeen kuljetuksen tai käsittelyn tai muun syyn vuoksi, säädä saha noudattamalla alla olevia ohjeita.

Kun säädöt on suoritettu, ne jäävät tarkoiksi. Noudata näitä ohjeita tarkoin tässä vaiheessa sahan parhaimman tarkkuuden varmistamiseksi.

Kulma-asteikon säätäminen (kuva Q1)

Lukitse varsi ala-asentoon. Vapauta jiirin lukitusnuppi (5) ja käännä jiirin vartta, kunnes jiirin lukituspainike (6) lukitsee sen 0° jiiriasentoon. Älä lukitse jiirin lukitusnuppia. Aseta kulmaviivain sahan rajasuojaa ja terää vasten kuvan mukaisesti. (Älä koske terän hampaiden kärkiä kulmaviivaimella. Muutoin mittaustulos on epätarkka.)

Jos sahanterä ei ole tarkalleen kohtisuorassa rajasuojaan, löysää ja siirrä materiaalin rajasuojaa, kunnes terä on kohtisuorassa rajasuojaan kulmaviivaimella mitattuna. Älä välitä jiirin osoittimen luvusta tässä vaiheessa.

Viisteviivain pöydän säätämiseen (kuva Q2)

Kohdista terän viivain pöytään, lukitse varsi ala-asentoon lukitustapilla (20). Aseta viivain terää vasten ja varmista, ettei viivain ole hampaan päällä. Löysää viisteen lukitusnuppia (5) ja varmista, että varsi on tiukasti 0° viisteen pysäytintä vasten. Kierrä 0° viisteen säätöruuvia 12,7 mm:n (1/2") terän avaimella (ei kuulu pakkaukseen) tarpeen mukaan niin, että terä on 0° viistekulmassa pöytään nähden kulmaviivaimella mitattuna.

Suojan toiminta ja näkyvyys (kuva V)

Varoitus! Puristumisvaara. Pidä peukalo käyttökahvan alla kahvaa alas vetäessä henkilövahinkojen välttämiseksi.

Alasuojus siirtyy ylöspäin, kun käyttökahvaa vedetään alaspäin. Olemassa on tällöin puristumisvaara.

Sahan alasuojus (4) poistuu automaattisesti terän päältä, kun

varsi viedään alas, ja se peittää terän, kun varsi nostetaan. Käytä vartta (ilman virtaa) ennen jokaista käyttökertaa tai säätöjen suorittamisen jälkeen ja varmista, että suoja avautuu tasaisesti ja sulkeutuu kokonaan. Se ei saa koskettaa terään. Nosta suoja (ilman virtaa) kuvan V mukaisesti varren ollessa ylhäällä ja vapauta se. Suojan tulee sulkeutua nopeasti kokonaan.

Älä käytä sahaa, jos suoja ei liiku vapaasti ja sulkeudu kokonaan nopeasti. Älä koskaan kiinnitä tai sido suojaa auki sahaa käyttäessä.

Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia.

ÄLÄ KOSKAAN NOSTA ALASUOJUSTA KÄSIN, ELLEI TERÄ OLE PYSÄHTYNYT.

Huomautus: Joidenkin suurien materiaalien erityiset sahaustoimenpiteet edellyttävät suojan nostamista käsin.

Katso suurien materiaalien leikkausta koskevat ohjeet osiosta "Erityiset sahaustoimenpiteet".

Suojuksen etuosassa on säleikkö näkyvyyden parantamiseksi leikkaamisen aikana. Vaikka säleikkunat vähentävät huomattavasti sinkoutuvia jäämiä, suojassa on aukkoja ja suojalaseja tulee käyttää aina.

Kiskon ohjain

Tarkista kiskot (13) säännöllisesti välyksen varalta. Kiskot voidaan puhdistaa kuivalla ja puhtaalla liinalla.

Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (kuvat R1, R2)

Ymmärtääksesi parhaiten tässä kuvattujen esineiden valmistamisen, suosittelemme kokeilemaan muutamaa helppoa projektia koekappaleiden avulla, kunnes olet perehtynyt sahan käyttöön paremmin.

Tämä saha on täydellinen väline kulmien jiirisahaukseen, katso esimerkki kuvasta R1. Kuvan R2 kaavio A esittää liitoksen, joka on toteutettu viisteen säädöllä kahden levyn reunojen 45° viisteyttämiseksi 90° nurkan luomiseksi. Tässä liitoksessa jiirisahan varsi lukittiin nolla-asentoon ja viisteen säätöarvoksi lukittiin 45°. Puukappale asetettiin laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten. Leikkaus voidaan suorittaa myös jiirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaa vasten.

Verhoilulistojen ja muiden kehyksien sahaus (kuva R2)

Kohde B kuvassa R2 osoittaa liitoksen, joka on suoritettu asettamalla jiirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi viisteen säätö on asetettava nollaan ja jiirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

Kuvat R1 ja R2 ovat ainoastaan nelisivuisia esineitä varten. Koska sivujen määrä muuttuu, muuttuvat myös jiirin kulma ja viistekulma. Alla oleva taulukko sisältää oikeat kulma-asetukset eri muotoja varten.

Esimerkit

Sivujen lukumäärä Jiirisahan kulma tai viistekulma
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

Kaaviossa oletetaan, että kaikki sivut ovat samanpituisia. Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180° jaettuna sivujen lukumäärällä on sama kuin jiirisahan (jos materiaalia leikataan kohtisuorassa) kulma tai viistekulma (jos materiaalia leikataan tasaisella alustalla).

Yhdistetty jiiri- ja viistesahaus (kuva R3)

Yhdistetyssä sahauksessa käytetään jiirikulmaa ja vi-istekulmaa samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki kuvasta R3.

Huomautus: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista, että viisteen lukitusnuppi ja jiirisajan lukituskahva on kiinnitetty hyvin. Ne on lukittava sen jälkeen, kun viistekulmaa tai jiirikulmaa on muutettu. Tämän ohjekirjan lopussa oleva taulukko (taulukko 1) auttaa valitsemaan oikean viistekulman ja jiirisahan asetukset yleisissä yhdistelmäsahauksissa. Käytä taulukkoa valitsemalla haluamasi kulma A (kuva R3) ja määritä sen sijainti taulukon karessa. Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan toisella puolella näet oikean jiirikulman.

Aseta saha määritettyihin kulmiin ja suorita muutama harjoitus koekappaleisiin. Harjoittele leikkauskappaleiden yhteen asentamista toimenpiteen harjoittelemiseksi.

Esimerkki: Voit toteuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla (kulma A, kuva R3) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26° sijainti kaaren asteikossa. Seuraa vaakasuuntaista viivaa pitkin jommalla kummalla puolella sahan viistekulman asettamiseksi (42°). Seuraa samalla tavoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan (18°). Kokeile leikkausta aina muutamaan koekappaleeseen sahan asetusten tarkistamiseksi.

Lattialistojen sahaus (kuva S) Suorat 90° -sahaukset: Aseta puukappale rajasuojaa vasten ja pitele sitä paikoillaan kuvan S mukaisesti. Käynnistä saha, anna terän saavuttaa täysi nopeus ja laske varsi tasaisesti leikkauksen läpi.

Korkeintaan 90 mm (3,5") korkean lattialistan sahaaminen kohtisuorassa rajasuojaa vasten

Aseta materiaali kuvan S mukaisesti. Kaikki sahaukset tulee suorittaa listan takaosa rajasuojaa vasten ja alaosa pöytää vasten.

	Sisäkulma Ulkokulma
Vasen puoli	Jiirikulma vasemmalla 45° Säilytä sahauksen vasen puoli	Jiirikulma oikealla 45° Säilytä sahauksen vasen puoli
Oikea puoli	Jiirikulma oikealla 45° Säilytä sahauksen oikea puoli	Jiirikulma vasemmalla 45° Säilytä sahauksen oikea puoli

Korkeintaan 90 mm:n (3,5") materiaalia voidaan sahata yllä mainitulla tavalla.

Päällyslistojen sahaaminen

Jotta lista sopisi oikein, päällyslistat tulee jiirisahata erittäin tarkasti sahasyhdistelmää käyttämällä.

Päällyslistojen kaksi tasapintaa ovat kulmissa, joiden koko- naissumma on tarkalleen 90°. Useimmissa päällysistoissa, ei kuitenkaan kaikissa, on ylempi takakulma (tasaisesti kattoa vasten oleva osio) 52° ja alempi takakulma (tasaisesti seinää vasten oleva osio) 38°.

Jiirisahassa on erityiset esiasetetut jiirin syvennykset 31,6° vasemmalla ja oikealla päällyslistojen sahaamiseksi oikeassa kulmassa. Viistoasteikolla on myös merkki arvossa 33,8°.

Viisteasetuksen/leikkaustyypin taulukko sisältää oikeat asetukset päällyslistojen sahaukseen. (Jiirin ja viisteasetukset ovat erittäin tarkkoja ja niiden tarkka asettaminen sahaan ei ole helppoa). Koska useimmissa huoneissa ei ole tarkalleen 90° kulmia, asetuksien hienosäätö on joka tapauksessa tarpeen.

Ohjeet päällyslistojen sahaamiseen tasaisella alustalla ja yhdistelmätoimintoja käyttäen

• Aseta päällyslista leveä takapinta alaspäin tasaisesti sahauspöydälle (36) (kuva T1).
• Alla olevat asetukset soveltuvat kaikkiin vakiomallisiin päällyslistoihin, joissa on 52° ja 38° kulmat.

Viisteasetus Leikkaustyyppi
33,8°	VASEN PUOLI, SISÄKULMA:1. Päällyslistan yläosa rajasuojaa vasten2. Jiirisahan pöytä oikealla 31,62°3. Säilytä sahauksen vasen pää
33,8°	OIKEA PUOLI, SISÄKULMA:1. Päällyslistan alaosa rajasuojaa vasten2. Jiirisahan pöytä vasemmalla 31,62°3. Säilytä sahauksen vasen pää
Viisteasetus Leikkaust/yppi
33,8°	VASEN PUOLI, ULKOKULMA:1. Päällyslistan alaosa rajasuojaa vasten2. Jiirisahan pöytä vasemmalla 31,62°3. Säilytä sahauksen oikea pää
33,8°	OIKEA PUOLI, ULKOKULMA:1. Päällyslistan yläosa rajasuojaa vasten2. Jiirisahan pöytä oikealla 31,62°3. Säilytä sahauksen oikea pää

Huomautus: Kun viiste- ja jiirikulmia asetetaan kaikkiin yhdistettyihin jiiri- ja viistesahauksiin, huomaa, että päällyslistojen annetut kulmat ovat erittäin tarkkoja ja niiden tarkka asettaminen on vaikeaa. Koska ne voivat helposti siirtyä hiukan ja vain harvoin huoneissa on tarkalleen suorakulmaiset nurkat, kaikkia asetuksia kannattaa kokeilla ensin koekappaleeseen.

Vaihtoehtoinen tapa sahata päällysistoja

Aseta päällyslista kulmaan rajasuojan (11) ja sahauspöydän (36) väliin niin, että päällyslistan yläpuoli on pöydässä ja alapuoli rajasuojassa kuvan T1 mukaisesti.

Tämän menetelmän käyttäminen päällyslistojen sahaamiseen ei vaadi viistoleikkauksia. Jiirikulmaa voidaan muuttaa minuuteilla ilman, että se vaikuttaisi viistekulmaan. Kun muita kuin 90° kulmia esiintyy, saha voidaan säätää niihin nopeasti ja helposti.

Ohjeet sellaisten päällyslistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan välissä kaikissa sahauksissa

Tällä sahalla voidaan sahata jopa 14 mm (9/16") x 92 mm (3-5/8") sisäkkäisiä päällyslistoja.

• Aseta lista kulmaan niin, että sen alaosa (asennuksessa seinää vasten asetettava osa) on rajasuojaa (11) vasten ja listan yläosa on sahauspöytää (36) vasten kuvan T2 mukaisesti.
• Listan takaosassa olevien kulmittaisten “tasaisten osien” on oltava tiukasti rajasuojaa ja sahauspöytää (36) vasten.

	Sisäkulma Ulkokulma
Vasen puoli	Jiirikulma oikealla 45°Säilytä sahauksen oikea puoli	Jiirikulma vasemmalla 45°Säilytä sahauksen oikea puoli
Oikea puoli	Jiirikulma vasemmalla 45°Säilytä sahauksen vasen puoli	Jiirikulma oikealla 45°Säilytä sahauksen vasen puoli

Erityiset sahaustoimenpiteet

Älä koskaan aloita sahausta, ellei materiaalia ole kiinnitetty hyvin pöytään ja rajasuojaa vasten.

Taipuneet materiaalit (kuvat U1, U2)

Kun sahaat taipunutta materiaalia, aseta se aina kuvan U1 mukaisesti, älä koskaan aseta sitä kuten kuvassa U2. Jos materiaali asetetaan virheellisesti, se puristaa terää loppuosan lähellä.

Pyöreän materiaalin leikkaaminen

Pyöreä materiaali tulee kiinnittää tai sitä tulee pitää hyvin paikoillaan rajasuojaa vasten sen pyörimisen estämiseksi. Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitä suorittaessa.

Suuren materiaalien sahaaminen (kuva V)

Joskus sahattava puukappale voi olla liian suuri alasuojuksen alle. Poista puun yllä oleva suoja sahan ollessa pois päältä ja pitämällä oikeaa kättä käyttökahvassa, aseta oikea peukalo suojan yläosan ulkopuolelle ja vieritä suojaa ylöspäin juuri riittävästi niin, että se irtoaa puusta kuvan V mukaisesti.

Vapauta suoja ennen moottorin käynnistämistä. Suojamekanismi toimii oikein sahaamisen aikana. Suorita tämä ainoastaan tarvittaessa.

ÄLÄ KOSKAAN SIDO, TEIPPAA TAI PIDÄ MUULLA TAVALLA SUOJUSTA AUKI SAHAN KÄYTÖN AIKANA.

Huolto

Varoitus! Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja poista akku ennen kuljettamista, säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Varoitus! Vakavan henkilövahinkovaaran välttäminen:

Terän teräviin osiin El SAA koskea sormilla tai käsillä huollon aikana.

ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti sui- hkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kemikaalit voivat vaikuttaa suojan polykarbonaattimateriaaliin.

• Kaikki laakerit on tiivistetty. Ne on voideltu pysyvästi eikä niitä tarvitsee huoltaa.
  ◆ Puhdista pöly ja puulastut säännöllisesti pohjan ja pyörivän pöydän ympäriltä JA ALTA. Vaikka jäämät poistuvat aukkojen kautta, pölyä voi hiukan kertyä.
  ◆ Harjat on suunniteltu useiden vuosien käyttöä varten. Jos niiden vaihto on tarpeen, palauta työkalu korjattavaksi lähimpään huoltopalveluun.

Vianetsintä

Ongelma Ma	ndollinen syy Ratkaisu
Saha ei käynnisty.	Akkua ei ole asennettu.	Asenna akku. Katso kohta "Akun asentaminen ja irrottaminen".
	Akku ei ole latautunut.	Lataa akku. Katso latausohjeet.
	Harjat ovat kuluneet.	Anna valtuutetun huoltopalvelun vaihtaa harjat.
Sahaustulos on huono.	Tylsä terä.	Vaihda terä. Katso kohta "Uuden sahanterän vaihtaminen tai asentaminen".
	Saha on asennettu taaksepäin.	Käännä terä toisinpäin. Katso kohta "Uuden sahanterän vaihtaminen tai asentaminen".
	Terässä on liimaa tai pihkaa.	Poista terä ja puhdista se karkealla teräsvillalla ja tärpätillä tai uunin puhdistusaineella.
	Virheellinen terä käyttösovellukseen.	Vaihda terämallia.
Työvalo vilkkuu.	Akku ei ole latautunut.	Lataa akku. Katso latausohjeet.
Laite tärisee liikaa.	Sahaa ei ole asennettu tiukasti jalustaan tai penkkiin.	Kiristä kaikki kiinnitysosat. Katso kohta "Penkkiin asentaminen".
	Jalusta tai penkki on epätasaisella alustalla.	Aseta se tasaiselle alustalle.
	Vaurioitunut sahanterä.	Vaihda terä. Katso kohta "Uuden sahanterän vaihtaminen tai asentaminen".
Epätarkat jiirileikkaukset.	Virheellisesti säädetty jiiriasteikko.	Tarkista ja säädä. Katso kohta "Jiiriasteikon säätäminen" osiossa "Säädöt".
	Terä ei ole suorakulmassa rajasuojaan.	Tarkista ja säädä. Katso kohta "Jiiriasteikon säätäminen" osiossa "Säädöt".
	Terä ei ole kohtisuorassa pöytään.	Tarkista ja säädä rajasuojaa. Katso kohta "Viisteviivain pöydän säätämiseen" osiossa "Säädöt".
	Työstökappale liikkuu	Kiinnitä työstökappale hyvin rajasuojaan tai liimaa karkeudeltaan 120:n hiomapaperia rajasuojaan kumiliimalla.
	Uurroslevy kulunut tai vaurioitunut.	Vie valtuutettuun huoltopalveluun.
Materiaali jää kiinni terään.	Leikattava materiaali on kaarevaa.	Katso "Kaareva materiaali" osiosta "Erityiset sahaustoimenpiteet".

Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

FMCS701 (H1)
Jännite V 18
Nopeus /min 3 800
Terän ulkoinen läpimitta mm 190
Reiän halkaisija mm 16
Terän maks. uurroslevy mm 1,8
Paino ilman akkua kg 10

Terän paksuus		mm 1,0
Jiirisahaus (ääriasennot)		°	47
Viistosahaus (ääriasennot)		°	47
0 asteen jiirikulma	vaakasuunta	mm	50 x 216
	pystysuunta	mm	90 x 15
45 asteen jiirikulma oikealle	vaakasuunta	mm	50 x 152
	pystysuunta	mm	90 x 15
45 asteen jiirikulma vasemmalle	vaakasuunta	mm	50 x 152
	pystysuunta	mm	90 x 15
45 asteen viistekulma vasemmalle	vaakasuunta	mm	50 x 152
	pystysuunta	mm	50 x 15

Laturi		905998** typ. 1	906086** typ. 1
Syöttöjännite	V_AC	230	230
Lähtöjännite	V_DC	18	18
Latausvirta	A	1	2
Arvioitu latausaika	min	90 - 240	45 - 120

Akku		FMC689L	FMC687L	FMC688L
Jännite	V_DC	18	18	18
Teho	Ah	1,5	2,0	4,0
Tyyppi		Li-Ion	Li-Ion	Li-Ion

Äänenpainetaso, määritetty EN 62841-standardin mukaan:

L_pA (äänenpaine) 83,0 dB(A), Epävarmuus (K) 3 dB(A)

L_vIA (ääniteho) 94,5 dB(A), Epävarmuus (K) 3 dB(A)

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

FMCS701 Liukuva yhdistelmäjiirisaha

Stanley Europe ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset:

EN62841-1:2015, EN62841-3-9:2015+A11:2017

Nämä tuotteet täyttävät myös direktiivien 2006/42/EY, 2014/30/EY ja 2011/65/EY vaatimukset.

Lisätietoja saa ottamalla yhteyttä Stanley Fat Max -yhtiöön seuraavaan osoitteeseen. Tiedot ovat myös käyttöoppaan takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Stanley Fat Max.

Ray Laverick

Teknisen osaston johtaja

Stanley Europe on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 12 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan lail- lisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU-ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää Stanley Fat Maxin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Stanley Europen yhden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Stanley Europen toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.stanley.eu/3 ja rekisteröi uusi Stanley Fat Max -tuotteesi. Sivuilta saat myös päivityksiä uusista tuotteista ja erikoistarjouksista.
