MANUAL DE UTILIZADOR Fatmax FMCS701 STANLEY

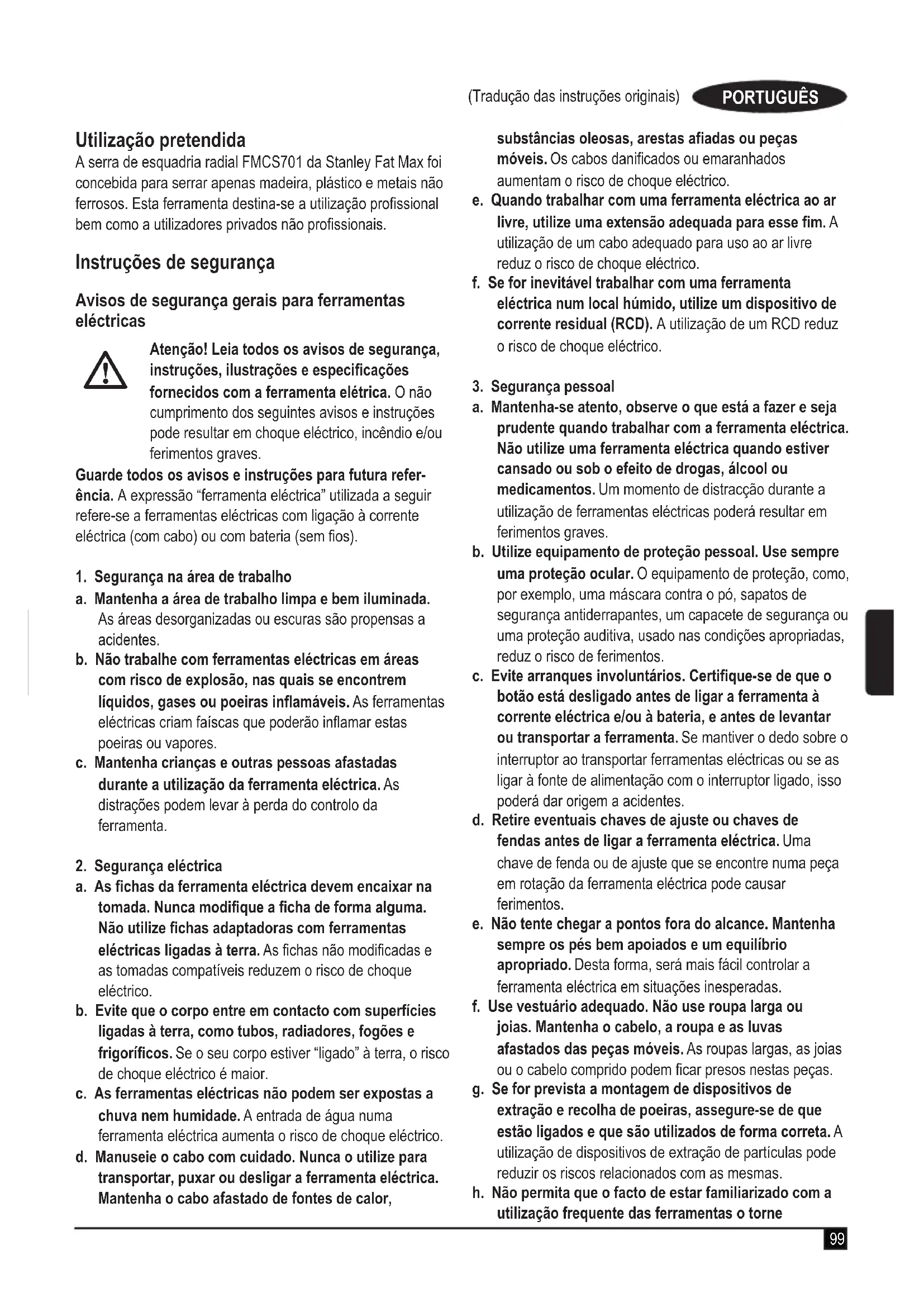

Utilização pretendida

A serra de esquadria radial FMCS701 da Stanley Fat Max foi concebida para serrar apenas madeira, plástico e metais não ferrosos. Esta ferramenta destina-se a utilização profissional bem como a utilizadores privados não profissionais.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Atenção! Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com a ferramenta elétrica. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futura referência. A expressão “ferramenta eléctrica” utilizada a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem fios).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores.

c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distrações podem levar à perda do controlo da ferramenta.

1. Segurança eléctrica

a. As fichas da ferramenta eléctrica devem encaixar na tomada. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.

b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque eléctrico é maior.

c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor,

substâncias oleosas, arestas afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.

e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize uma extensão adequada para esse fim. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

1. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.

b. Utilize equipamento de proteção pessoal. Use sempre uma proteção ocular. O equipamento de proteção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma proteção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou à bateria, e antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, isso poderá dar origem a acidentes.

d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste que se encontre numa peça em rotação da ferramenta eléctrica pode causar ferimentos.

e. Não tente chegar a pontos fora do alcance. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f. Use vestuário adequado. Não use roupa larga ou joias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. As roupas largas, as joias ou o cabelo comprido podem ficar presos nestas peças.

g. Se for prevista a montagem de dispositivos de extração e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correta. A utilização de dispositivos de extração de partículas pode reduzir os riscos relacionados com as mesmas.

h. Não permita que o facto de estar familiarizado com a utilização frequente das ferramentas o torne

complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos numa fracção de segundos.

1. Utilização e manutenção da ferramenta eléctrica
   a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correta para o seu trabalho. A ferramenta eléctrica adequada irá efetuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.
   b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado ou desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.
   c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
   d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.
   e. Proceda à manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afetar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
   f. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.
   g. Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.
   h. Mantenha os punhos e as pegas de fixação secos, limpos e sem qualquer óleo ou gordura. Se tiver as mãos escorregadias e as superfícies com gordura, isso não permite um manuseamento e controlo seguros da ferramentas em situações inesperadas.

2. Utilização e cuidados a ter com a ferramenta com baterias

a. Carregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b. Utilize ferramentas eléctricas apenas com baterias específicas. A utilização de outras baterias pode dar origem a risco de danos e incêndio.

c. Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto-circuito de terminais das baterias pode causar queimaduras ou incêndio.

d. Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e. Não utilize uma bateria ou uma ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem ter um comportamento imprevisível, podendo dar origem a um incêndio, explosão ou risco de ferimentos.

f. Não exponha a bateria ou ferramenta ao fogo ou excesso de temperatura. A exposição a fogo ou a uma temperatura superior a 130 °C pode dar origem a uma explosão.

g. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da gama de temperaturas especificadas nas instruções. Se o carregamento não for efectuado correctamente ou se a temperaturas não estiverem de acordo com o limite especificado, a bateria pode ficar danificada e há um maior risco de incêndio.

1. Assistência

a. A sua ferramenta eléctrica deve ser reparada apenas por pessoal qualificado e só devem ser colocadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

b. Nunca repare baterias danificadas. A reparação de baterias só deve ser efectuada pelo fabricante ou por fornecedor de serviços autorizado.

Instruções de segurança para serras de esquadria

As serras de esquadria destinam-se a cortar madeira ou produtos semelhantes a madeira, não podem ser utilizadas com rodas de corte abrasivas para cortar

material ferroso, tal como barras, varões, pinos, etc. As faíscas do corte abrasivo queimam o resguardo inferior, a inserção de corte e outras peças de plástico. As faíscas causadas pelo corte abrasivo queimam o res-guardo inferior, a guia de corte e outras peças de plástico.

Utilize braçadeiras para apoiar a peça de trabalho sempre que possível. Se apoiar a peça de trabalho manualmente, deve manter sempre as mãos afastadas pelo menos 100 mm de cada lado da lâmina da serra. Não utilize esta serra para cortar peças demasiado pequenas para serem apertadas ou seguras à mão. Se a sua mão estiver colocada demasiado próxima da lâmina da serra, existe um maior risco de ferimentos devido ao contacto com a lâmina.
A peça de trabalho deve estar fixa e apertada ou segura contra a placa e a mesa. Não alimente a peça de trabalho na lâmina nem corte “com as mãos livres” em qualquer direcção. As peças sem fixação ou móveis podem ser projectadas a altas velocidades, causando ferimentos.
Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para realizar um corte, eleve a cabeça da serra e puxe-a para fora sobre a peça de trabalho sem realizar cortes, efectue o arranque do motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Cortar no tirante de puxar provavelmente faz com que a lâmina de serra suba para cima da peça de trabalho e atire violentamente o conjunto de lâmina na direção do operador.
- Nunca cruze a sua mão sobre a linha de corte pretendida, tanto à frente como atrás da lâmina de serra. Apoiar a peça de trabalho “com as mãos cruzadas”, isto é, segurando a peça de trabalho do lado direito da lâmina de serra com a mão esquerda ou vice-versa é muito perigoso.
- Não tente chegar mais próximo do que 100 mm por trás da placa com as duas mãos a partir dos dois lados da lâmina de serra para remover restos de madeira ou por qualquer outro motivo enquanto a lâmina estiver a rodar. A proximidade da lâmina de serra em rotação em relação à sua mão poderá não ser óbvia e poderá sofrer ferimentos.
- Inspezione a peça de trabalho antes de realizar o corte. Se a peça de trabalho for encurvada ou deformada, aperte-a com a face encurvada exterior virada para a placa. Certifique-se sempre de que não existe nenhuma lacuna entre a peça de trabalho, a placa e a mesa ao longo da linha de corte. As peças de trabalho encurvadas ou deformadas podem torcer ou deslocar-se e causar emperramento na lâmina de serra em rotação durante o corte. A peça de trabalho não deve ter pregos ou objetos estranhos.

• Não utilize a serra até que a mesa esteja desimpedida de todas as ferramentas, restos de madeira, etc., exceto da peça de trabalho. Os pequenos resíduos ou pedaços soltos de madeira ou outros objetos que estabeleçam contacto com a lâmina em rotação podem ser projectados a alta velocidade.
• Corte apenas uma peça de trabalho de cada vez. As peças de trabalho múltiplas empilhadas não podem ser apertadas ou fixadas adequadamente e podem prender na lâmina ou deslocar-se durante o corte.
• Assegure que a serra de esquadria está montada ou colocada numa superfície de trabalho nivelada e firme antes de ser utilizada. Uma superfície de trabalho nivelada e firme reduz o risco da serra de esquadria se tornar instável.
• Planeie o seu trabalho. Cada vez que altera a definição do ângulo de bisel e do ângulo de esquadria, certifique-se de que a placa ajustável está corretamente definida para apoiar a peça de trabalho e que não interfere com a lâmina ou o sistema de resguardo. Sem “LIGAR” a ferramenta e sem qualquer peça de trabalho na mesa, mova a lâmina de serra através de um corte simulado completo, de modo a assegurar que não haverá interferência ou perigo de corte da placa.
• Assegure um apoio adequado, tal como extensões da mesa, cavaletes, etc. para uma peça de trabalho que é mais ampla ou mais comprida do que o topo da mesa. As peças de trabalho mais compridas ou mais amplas do que a mesa da serra de esquadria podem virar se não estiverem apoiadas em segurança. Se a peça cortada ou a peça de trabalho virarem, estas podem levantar o resguardo inferior ou serem projetadas pela lâmina em rotação.
• Não utilize outra pessoa como substituição de uma extensão de mesa ou um suporte adicional. O apoio instável para a peça de trabalho pode fazer com que a lâmina fique presa ou a peça de trabalho se desloque durante a operação de corte, puxando-o a si e ao seu assistente na direção da lâmina em rotação.
  A peça de corte não deve estar encravada ou ser pressionada por qualquer meio contra a lâmina de serra em rotação. Se estiver limitada, isto é, utilizando batentes de comprimento, a peça de corte pode ficar entalada contra a lâmina e ser projetada com violência.
  Utilize sempre uma braçadeira ou uma fixação concebida para apoiar adequadamente material redondo, tal como varões ou tubagens. Os varões têm tendência de se enrolar enquanto são cortados, fazendo com que a lâmina “morda” e puxe a peça de trabalho com a sua mão para a lâmina.
• Aguarde que o disco atinja a velocidade máxima antes de estabelecer contacto com a peça de trabalho. Isto reduz o risco de projeção da peça de trabalho.

PORTUGUÊS

(Tradução das instruções originais)

• Se a peça de trabalho ou a lâmina ficar encravada, desligue a serra de esquadria. Aguarde que todas as peças móveis parem e desligue a ficha da fonte de alimentação e/ou remova a bateria. Em seguida, trabalhe para soltar o material encravado. A serração contínua com uma peça de trabalho encravada pode causar a perda de controlo ou danos na serra de esquadria.
• Após concluir o corte, solte o interruptor, segure a cabeça da serra para baixo e aguarde que a lâmina pare antes de remover a peça de corte. É perigoso tentar alcançar a lâmina com a mão enquanto esta está a rodar por inércia.

Instruções de segurança adicionais para serras de esquadria

A utilização adequada é descrita neste manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ou danos materiais.
- Não utilize lâminas de serra rachadas/dobradas/danificadas/deformadas.
Substitua a placa de corte de serra quando estiver gasta.
- Não utilize lâminas com um diâmetro superior ou inferior ao recomendado. Consulte os dados técnicos para obter a classificação da lâmina. Utilize apenas as lâminas especificadas neste manual e em conformidade com a norma 847-1.
- Não utilize lâminas de serra de aço rápido (HSS).

Atenção! O contacto ou a inalação de poeiras originadas pelas aplicações da serragem poderá colocar em perigo a saúde do operador ou das pessoas presentes. Utilize uma máscara especificamente concebida para proteção contra poeiras e vapores e certifique-se de que as pessoas perto da área de trabalho também estão protegidas.

• Não trabalhe com materiais que contenham amianto. O amianto é considerado cancerígeno.
  Utilize luvas quando manusear lâminas de serra e material rugoso (sempre que possível, as lâminas de serra devem ser transportadas numa caixa adequada).
  ◆ Use protecção auricular para reduzir o risco de perda de audição induzida.
• Considere a utilização de lâminas especialmente concebidas para a redução de ruído.
  ◆ Use protecção ocular para reduzir o risco de ferimentos.
  ◆ Utilize o saco para o pó fornecido quando serrar madeira.
• Segure a ferramenta eléctrica apenas pelas superfícies isoladas específicas para o efeito ao efectuar uma operação em que o acessório de corte possa entrar em contacto com fios ocultos ou com o próprio

cabo da ferramenta. Cortar um acessório em contacto com um cabo “electrificado” poderá expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador

• Seleccione a lâmina correcta para o material que pretende cortar.
• Não utilize a máquina sem que a protecção esteja colocada. Não utilize a máquina se a protecção não funcionar ou se não estiver nas condições adequadas.
  ◆ Certifique-se de que o suporte está devidamente fixado quando realizar cortes de biselamento.

- Antes de cada corte, certifique-se de que a máquina está estável.

- Mantenha os punhos secos, limpos e sem qualquer óleo ou gordura.

- Mantenha a área que rodeia a máquina arrumada e isenta de materiais soltos (por exemplo, lascas e aparas).

◆ Certifique-se de que a máquina e a área de trabalho dispõem de iluminação geral ou localizada adequada.

- Não permita que esta máquina seja utilizada por pessoas não qualificadas.

- Antes da utilização, certifique-se de que a lâmina está montada correctamente. Certifique-se de que a lâmina roda na direcção correcta. Mantenha a lâmina afiada. Siga as instruções relativas à lubrificação e à troca de acessórios.

- Certifique-se de que a velocidade assinalada na lâmina da serra é, pelo menos, igual à velocidade assinalada na serra.

- Certifique-se de que os espaçadores e anéis de eixo são adequados para o fim a que se destina, tal como indicado pela Stanley Fat Max.

As reparações ao sistema de guia da linha de corte devem ser efectuadas por técnicos de reparação autorizados ou por técnicos de manutenção da Stanley Fat Max.

◆ Retire a bateria da máquina antes de realizar qualquer trabalho de manutenção ou quando mudar a lâmina.

- Nunca efectue qualquer limpeza, manutenção, remoção de aparas ou outras partes da peça da área de corte quando a máquina estiver em funcionamento e a cabeça da lâmina não estiver na posição de descanso.

◆ Se possível, monte sempre a máquina numa bancada.

- Certifique-se de que todos os manípulos e botões de bloqueio estão bem apertados antes de iniciar qualquer operação.

◆ Nunca utilize a sua serra sem o encaixe.

- Nunca tente parar rapidamente a máquina em movimento colocando uma ferramenta ou outro objecto contra a lâmina; se o fizer, poderá causar acidentes graves.

- Consulte o manual de instruções antes de utilizar ou instalar qualquer acessório. A utilização incorrecta de um acessório pode causar danos.

• Levante a lâmina da guia da mesa na peça de trabalho antes de libertar o interruptor para ligar/desligar.
• Não introduza nenhum objecto contra a ventoinha para fixar o eixo do motor.
• O resguardo da lâmina na serra é levantado automaticamente quando o suporte é empurrado para baixo. É rebaixado sobre a lâmina quando o suporte é levantado. O resguardo pode ser levantado com a mão durante a colocação ou remoção das lâminas de serra ou a inspecção da serra. Nunca levante a protecção da lâmina manualmente, a menos que a máquina esteja desligada.
• Verifique periodicamente se as entradas de ventilação do motor estão limpas e sem aparas.
• Nunca desfigure os sinais de aviso existentes na ferramenta eléctrica.
• Não se coloque sobre a ferramenta eléctrica. Poderão ocorrer ferimentos graves se a ferramenta tombar ou se entrar em contacto com a lâmina de serra.
• Após a utilização da máquina, não toque na lâmina de serra antes que esta tenha arrefecido. A lâmina de serra fica bastante quente durante o funcionamento.
  Para evitar ferimentos causados pelo arremesso de materiais, retire a bateria da serra para evitar o arranque acidental e, em seguida, remova os materiais de pequenas dimensões.
• Antes da utilização e após qualquer trabalho de manutenção, a protecção da lâmina deve ser verificada para assegurar o funcionamento adequado. Este teste deve ser efectuado com a serra desligada e com a bateria removida. O braço tem de ser levantado e baixado para garantir que a protecção cobre a lâmina e que a lâmina não entra em contacto com a protecção. Se a protecção não funcionar correctamente, solicite a respectiva reparação a um agente de reparação qualificado. Contacte o serviço de apoio ao cliente da Stanley Fat Max para obter a localização do agente de reparação mais perto de si.
• Esta serra de esquadria foi concebida para serrar apenas madeira, plástico e metais não ferrosos.
  Não utilize a serra para cortar materiais diferentes dos recomendados pelo fabricante.
• Não segure na lâmina da serra antes de que arrefeça após o trabalho. A lâmina da serra fica muito quente durante a operação.

Atenção! O corte de plástico, madeira com seiva e outros materiais pode causar a acumulação do material derretido nas pontas da lâmina e na lâmina da serra, aumentando o risco de sobreaquecimento e dobragem da lâmina durante o corte.

Segurança de terceiros

Este carregador pode ser utilizado por crianças com 8 anos de idade ou mais e por pessoas que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, se forem vigiadas e instruídas acerca da utilização do aparelho de uma forma segura e entenderem os perigos envolvidos.
- As crianças não deverão mexer no aparelho. A limpeza e manutenção não deverão ser efetuadas por crianças sem supervisão.

Riscos residuais

Os seguintes riscos são inerentes à utilização das serras: Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes incluem:

• Ferimentos causados pelo contacto com peças em rotação/movimento.
  ◆ Danos auditivos.
• Risco de acidentes causados pelas partes não protegidas da lâmina de serra em rotação.
• Risco de ferimentos durante a troca de peças, lâminas ou acessórios.
  ◆ Risco de entalar os dedos quando abrir os resguardos.
• Perigos para a saúde causados pela inalação da poeira criada ao serrar madeira, especialmente carvalho, faia e aglomerado.
• Ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta durante períodos prolongados, certifique-se de que faz pausas regularmente.

Ruído

Os valores de emissora sonora declarados foram medidos de acordo com um método de teste padrão fornecido e podem ser utilizados para comparar ferramentas.

Os valores de emissão sonora declarados podem ainda ser utilizados numa avaliação preliminar da exposição.

Atenção! As emissões sonoras durante a utilização efectiva da ferramenta eléctrica podem ser diferentes dos valores declarados, dependendo da forma como a ferramenta é utilizada e, em especial, da maneira como a peça de trabalho é processada.

Atenção! Use sempre protecção auricular adequado. Em algumas condições e duração de utilização, o ruído produzido pelo equipamento pode causar perda auditiva. Tenha em conta os seguintes factores que influenciam a exposição ao ruído:

◆ Utilize lâminas de serra concebidas para reduzir o ruído emitido,

PORTUGUÊS

(Tradução das instruções originais)

◆ Utilize apenas lâminas de serra bem afiadas e
◆ Utilize lâminas de serra especificamente concebida com redução de ruído.

Etiquetas colocadas na ferramenta

Os seguintes pictogramas, assim como o código de data, estão indicados na ferramenta:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Utilize óculos ou viseiras de protecção.

Use uma protecção auditiva.

Utilize uma máscara anti-poeira.

Este produto não deve ser utilizado por crianças com menos de 16 anos.

Mantenha as mãos afastadas da lâmina.

Zona Livre de Mãos - Mantenha os dedos e os braços afastados de lâminas de serra em rotação.

Utilize luvas quando manusear lâminas de serra

Não olhe fixamente para a luz de funcionamento.

Instruções de segurança adicionais para baterias e carregadores

Atenção! O aparelho só pode ser utilizado com a fonte de alimentação fornecida com o mesmo.

Nota: A gama de temperaturas da ferramenta recomendada varia entre 4 °C e 40 °C.

Baterias

◆ Nunca tente abrir a bateria, seja qual for o motivo.
- Não exponha a bateria à água.
- Não armazene em locais onde a temperatura possa exceder os 40 °C.
- Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C.
- Carregue apenas com o carregador fornecido com a ferramenta.
- Ao eliminar as baterias, siga as instruções indicadas na secção “Protecção do ambiente”.

Não tente carregar baterias danificadas.

Carregadores

Utilize o carregador Stanley FatMax apenas para carregar a bateria na respectiva ferramenta. Outras baterias podem rebentar, provocando ferimentos e danos.
◆ Nunca tente carregar baterias não recarregáveis.
♦ Substitua os cabos defeituosos imediatamente.
- Não exponha o carregador à água.
- Não abra o carregador.
♦ Não manipule o interior do carregador.

O carregador deverá ser utilizado apenas em espaços interiores.

Antes da utilização, leia o manual de instruções.

Segurança eléctrica

O seu carregador tem isolamento duplo. Por esse motivo, não precisa de ligação à terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa sinalética. Nunca tente substituir a unidade do carregador por uma tomada de alimentação normal.

Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado Stanley FatMax para evitar acidentes.

Componentes

Esta ferramenta inclui algumas ou todas as características seguintes.

1. Interruptor de accionamento
2. Punho
3. Orifícios de montagem
4. Resguardo inferior
5. Botão de bloqueio da esquadria

6. Botão do trinco de esquadria

7. Placa de corte

8. Régua de esquadria

9. Indicador da régua de esquadria

10. Pegas de transporte

11. Placa

12. Botão de fixação do bisel

13. Varões

13a. Tira de velcro

1. Porta de recolha de poeira

2. Bateria

3. Interruptor da luz de trabalho

4. Alavanca de desbloqueio

5. Parafuso de bloqueio do varão

6. Orifício para montagem de fixação

7. Pino de fixação

Montagem (Fig. A)

A serra de esquadria está parcialmente montada na embalagem.

♦ Abra a caixa e levante a serra com as pegas de transporte (10) na base da serra (Fig. A).
♦ Coloque a serra sobre uma superfície macia e plana, como uma bancada ou uma mesa robusta.
- Consulte o diagrama de montagem na página 2 deste manual para estar familiarizado com a serra e as várias peças. A secção sobre ajustes faz referência a estes termos e deve conhecer as peças e onde estão.
- O botão de bloqueio da esquadria (5) não está montado para envio. Retire o botão de bloqueio da esquadria (5) da embalagem e aperte-o na serra, consulte as Figuras G e J para saber qual é a posição.
A serra tem uma porta de recolha de poeira (14) integrada que permite a ligação do saco para o pó (35) fornecido, mas não montado ou do sistema de aspiração para oficinas (Fig. M).

Placa de corte (Fig. J)

A placa de corte (7) está fixada na mesa com 6 parafusos. A altura da placa de corte (7) não é ajustável.

Nota: Se a placa de corte (7) estiver gasta, danificada ou tiver de ser substituída, as reparações devem ser efectuadas por técnicos de reparação autorizados ou por técnicos de manutenção da Stanley Fat Max.

Pino de fixação (Fig. F)

Atenção! O pino de fixação SÓ pode ser utilizado para o transporte ou armazenamento da serra. NUNCA utilize o pino de fixação para qualquer operação de corte.

Nota: Para levantar, transportar ou apoiar a serra de esquadria durante o transporte, use as duas pegas de transporte (10) localizadas em ambos os lados da base da serra de esquadria (Fig. A).

Para fixar a cabeça da serra na posição descendente, empurre a cabeça de serra para baixo, empurre o pino de fixação (20) e liberte a cabeça da serra. Isto permite fixar a cabeça da serra com firmeza, permitindo assim transportar a serra de um local para outro. Para libertá-la, prima a cabeça da serra para baixo e prima o pino para fora.

Atenção! Certifique-se sempre de que a ferramenta está desligada e que retirou a bateria da ferramenta antes de ajustar ou verificar o funcionamento da ferramenta.

Carregar a bateria (Fig. B)

Os carregadores Stanley FatMax são concebidos para carregar baterias Stanley FatMax.

- Ligue o carregador (21) numa tomada adequada antes de inserir uma bateria (15).

- Insira a bateria (15) no carregador, assegurando-se que a bateria fica totalmente encaixada nas ranhuras da bateria (Figura B).

O LED (21a) começa a piscar, indicando que a bateria está a ser carregada.

A conclusão do processo de carregamento é indicado pelo LED, que permanece ligado de maneira contínua. A bateria fica totalmente

carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador.

• Recarregue as baterias descarregadas assim que possível após a utilização, caso contrário a duração da bateria pode diminuir consideravelmente.
  Para uma maior duração da bateria, não descarregue as baterias totalmente. Recomenda-se que as baterias sejam carregadas após cada utilização.

Diagnóstico do carregador (Fig. C)

Este carregador foi concebido para detectar determinados problemas que podem ocorrer nas baterias ou na fonte de alimentação. Os problemas são indicados pela iluminação de um LED intermitente com diferentes padrões.

Problemas na bateria

O carregador permite detectar uma bateria fraca ou danificada. Este LED pisca com o padrão indicado na etiqueta. Se aparecer

este padrão intermitente de problemas na bateria, interrompa o carregamento da bateria. Entregue-a a um centro de assistência ou num local de recolha para reciclagem

Retardação de calor/frio da bateria

Quando o carregador detecta que uma bateria está demasiado quente ou fria, inicia automaticamente a retardação de calor/frio,

interrompendo o processo de carga até a bateria normalizar. Em seguida, o carregador muda automaticamente para o modo Carregar a bateria. Esta função assegura a duração máxima da bateria. Este indicador luminoso pisca com o padrão indicado na etiqueta.

Deixar a bateria no carregador

O carregador e a bateria podem ser sempre deixados ligados com o LED aceso indefinidamente. O carregador mantém a bateria com energia e totalmente carregada. Este carregador inclui um modo de regulação automática que nivena ou equilibra as células individuais na bateria para que funcione com a capacidade máxima. As baterias devem ser regulação todas as semanas ou se a bateria não fornecer o mesmo volume de trabalho. Para utilizar o modo de regulação automática, coloque a bateria no carregador e deixe-a aí durante pelo menos 8 horas.

Notas importantes sobre carregamento

• É possível aumentar a duração e obter o melhor desempenho se a bateria for carregada a uma temperatura ambiente que se situe entre os 18 °C e 24 °C. NÃO carregue a bateria se a temperatura ambiente for inferior a +4,5 °C ou superior a +40 °C. Este requisito é importante e impede danos graves na bateria.
• O carregador e a bateria podem ficar demasiado quentes durante o carregamento. Isto é uma situação normal e não representa um problema.
  Para facilitar o arrefecimento da bateria após a utilização, evite colocar o carregador ou a bateria num local quente, como num barracão metálico ou num reboque não isolado.
  ◆ Se a bateria não carregar correctamente:

◆ Verifique o funcionamento do receptáculo, ligando uma lâmpada ou outro aparelho;
◆ Verifique se o receptáculo está ligado a um interruptor de luz que se desliga quando apaga as luzes;
♦ Coloque o carregador e a bateria num local onde a temperatura ambiente varie entre 18 °C – 24 °C;
- Se os problemas de carregamento, leve a ferramenta, a bateria e o carregador para um centro de assistência local.
A bateria é recarregada se não conseguir produzir energia suficiente para tarefas que eram efectuadas antes com facilidade. NÃO CONTINUE a utilizar o aparelho nestas condições. Siga o procedimento de carregamento. Pode também carregar uma bateria parcialmente utilizada sempre que quiser, porque não afecta a bateria.
Os materiais estranhos de natureza condutora, mas não limitados a, resíduos de limalha, cavacos de metal, lã de aço, folha de alumínio, ou acumulação de partículas metálicas devem ser retirados dos orifícios do carregador. Desligue o carregador antes de proceder à limpeza.
- Não congele ou coloque o carregador dentro de água ou de outros líquidos.

Colocar e remover a bateria (Fig. D, E)

Para colocar a bateria (15), alinhe-a com o receptáculo na ferramenta (22). Deslize a bateria para dentro do receptáculo e empurre-a até ficar bem encaixada.
Para remover a bateria, pressione o botão de desbloqueio da bateria (15a) enquanto retira, ao mesmo tempo, a bateria do receptáculo, como indicado na Figura E.

Mudar ou instalar uma nova lâmina de serra (Fig. G, H, I)

Atenção! Para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de transportar a ferramenta, efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

Remoção da lâmina

◆ Remova a bateria (15) da serra.
◆ Levante o braço para a posição superior e levante o resguardo inferior (4) o máximo possível.
- Afrouxe, mas não retire o parafuso dianteiro do suporte do resguardo (24) até o suporte (25) poder ser levantado o suficiente para aceder ao parafuso da lâmina (26). O resguardo inferior permanece levantado devido à posição do parafuso do suporte do resguardo.
- Pressione o botão de bloqueio do veio (28) enquanto roda manualmente a lâmina da serra (29) com cuidado até o engate ficar activado.
- Mantendo o botão premido, utilize a outra mão e o lado hexagonal da chave fornecida para soltar o parafuso da lâmina (26). (Rode as roscas no lado esquerdo no sentido dos ponteiros do relógio.)
◆ Retire o parafuso das lâmina (26) com o lado hexagonal da chave fornecida, a anilha de fixação exterior (30) e a lâmina (29). Pode deixar a anilha de fixação interna (31) no eixo (32).

Instalar uma lâmina

◆ Remova a bateria (15) da serra.
- Com o braço levantado, o resguardo inferior (4) aberto e o suporte do resguardo (25) levantado, coloque a lâmina (29) no eixo (32) e contra a braçadeira da lâmina interior (31) com os dentes da lâmina a apontarem na direcção de rotação, como indicado na serra.
◆ Fixe a anilha de fixação exterior (30) no eixo (32).
Coloque o parafuso da lâmina (26) e, fixando o bloqueio do eixo (28), aperte o parafuso (26) com firmeza com a chave fornecida (rode as roscas da esquerda no sentido contrário ao dos ponteiros do relógio).
- Volte a colocar o suporte do resguardo (25) na posição original, totalmente virada para baixo e aperte com firmeza o parafuso do suporte do resguardo (24) para fixar o suporte no respectivo local.

Sistema de guia da linha de corte

Atenção! Não olhe fixamente para a luz de trabalho. Podem ocorrer lesões oculares graves.

Nota: A bateria deve estar carregada e ligada à serra de esquadria.

O sistema de guia da linha de corte só pode ser ligado ou desligado com o interruptor da luz de trabalho (16).

Para cortar ao longo de uma linha escrita a lápis numa placa de madeira, ligue o sistema de guia da linha de corte com o interruptor da luz de trabalho (16) (não com o gatilho principal) e depois puxe o punho (2) para baixo para aproximar a lâmina de serra da madeira.

O tracejado da lâmina aparece na placa de madeira. Esta linha de sombra representa o material que a lâmina vai remover quando fizer um corte.

Para localizar correctamente o corte no tracejado do lápis, alinhe o tracejado com a extremidade da sombra da lâmina. Tenha em atenção que pode ser necessário ajustar os ângulos de esquadria ou bisel para que correspondam exactamente ao tracejado do lápis.

A serra está equipada com uma função contra avaria da bateria. A luz de trabalho começa a piscar quando a carga da bateria se aproxima do fim da vida útil ou quando está demasiado quente. Carregue a bateria antes de continuar as tarefas de corte. Consulte o procedimento de carregamento indicado em Instruções de segurança importantes para obter instruções de carregamento importantes da bateria.

Controlo de esquadria (Fig. J)

O botão de bloqueio da esquadria (5) e o botão do trinco de esquadria (6) permite criar um ângulo de esquadria de 47° para a direita e de 47° para a esquerda. O trinco de esquadria é localizado automaticamente no ângulo de 0°, 15°, 22,5°, 31,6° e 45° tanto no lado esquerdo como direito. Para fazer a esquadria da serra, desbloqueie o mecanismo de bloqueio da esquadria rodando o botão de bloqueio da esquadria (5) para a esquerda para desbloquear e para a direita para bloquear. Puxe o botão do trinco de esquadria (6) para cima e regule o ângulo de esquadria pretendido na escala da esquadria (8). Fixe o botão de bloqueio da esquadria (5) rodando-o para a direita.

Botão de fixação do bisel (Fig. K)

O bloqueio de bisel permite inclinar a serra num ângulo de 48° para a esquerda. Para regular a definição do bisel, rode o botão de fixação do bisel (12) no sentido dos ponteiros do relógio para soltá-lo. Para apertá-la, rode o botão de bloqueio de bisel no sentido dos ponteiros do relógio.

Cuidado! Risco de encravamento. Certifique-se de que aperta o botão de fixação do bisel antes de ajustar saliências.

Interruptor de gatilho (Fig. L)

Para ligar a serra, empurre a alavanca de desbloqueio (17) para a esquerda, depois pressione o interruptor de gatilho (1). A serra roda enquanto o interruptor for pressionado. Permita que a lâmina rode até ser atingida a velocidade máxima de funcionamento antes de fazer o corte. Para desligar a serra, solte o interruptor. Aguarde até a lâmina parar antes de levantar a cabeça da serra. Não há qualquer indicação para manter o interruptor ligado. O gatilho inclui um orifício (1a) para inserir um cadeado para bloquear o interruptor.

A serra não está equipada com um travão da lâmina elétrica automática, mas a lâmina da serra deve parar 5 segundos depois do gatilho ser solto. Isto não é ajustável. Se o tempo de paragem demorar várias vezes mais de 5 segundos, a

ferramenta deve ser reparada por um centro de assistência autorizado da Stanley FatMax.

Certifique-se sempre de que a lâmina parou antes de retirá-la do corte.

Extracção de pó (Fig. M)

Atenção! Para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de transportar a ferramenta, efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

A serra tem uma porta de recolha de poeira (14) integrada que permite a ligação do saco para o pó (35) fornecido, mas não montado ou de um sistema de aspiração para oficinas.

Colocar o saco para o pó

• Instale o saco para o pó (35) na porta de recolha de poeira (14), como indicado na Figura M.
  Um tubo de vácuo (38 - não fornecido) pode ser montado na porta de recolha de poeira (14) em vez do saco para o pó (35). Para o fazer, monte o tubo de vácuo (38) em vez do saco para o pó (35), consulte a Figura M.
  Use a tira de velcro (13a) para manter o tubo de vácuo (38) afastado das calhas deslizantes (13) quando abrir a serra.

Nota: A tira de velcro (13a) não é uma pega de transporte e não deve ser utilizada para mover ou transportar a serra.

Esvaziar o saco para o pó

◆ Retire o saco para o pó (35) da serra e agite ou bata ligeiramente no saco para esvaziá-lo.
- Volte a montar o saco para o pó na porta de recolha de poeira (14).

Irá verificar que não sai a totalidade da poeira do saco. Isto não afecta o desempenho de corte, mas reduz a eficiência de recolha de pó da serra. Para repor a eficiência de recolha de pó da serra, pressione a mola no interior do saco para o pó quando o esvaziar e toque na parte lateral do caixote do lixo ou do recipiente para o pó.

Atenção! Só deve utilizar a serra com o saco para o pó montado. A serradura pode dar origem a problemas respiratórios.

Cortar com a serra

Se a função de deslizamento não for utilizada, certifique-se de que a cabeça da serra está empurrada para trás o máximo possível e que o parafuso de bloqueio da calha (18) está apertado. Isto impede que a serra deslize ao longo das calhas à medida que a peça é encaixada.

Nota: NÃO CORTE METAIS FERROSOS OU ALVENARIA COM ESTA SERRA (OS METAIS NÃO FERROSOS PODEM SER CORTADOS COM ESTA SERRA. Não utilize quaisquer lâminas abrasivas.

Nota: Consulte a activação do resguardo e a visibilidade na secção de ajustes para obter informações importantes sobre o resguardo inferior antes de fazer cortes.

Cortes transversais (Fig. N)

Um corte transversal é efetuado através do corte de madeira ao longo do grão em qualquer ângulo. Um corte transversal direito é efectuado com o braço de esquadria na posição de grau zero. Regule e bloqueie o braço de esquadria para o valor zero, segure a placa de madeira com firmeza sobre a mesa e contra a placa. Com o botão de bloqueio da calha (18) apertado, ligue a serra premindo o interruptor de gatilho (1). Quando a serra atingir a velocidade pretendida (cerca de 1 segundo), baixe o braço com cuidado e lentamente para cortar a madeira. Deixe a lâmina parar por completo antes de levantar o braço.

Se cortar algum pedaço com um tamanho superior a 2 x 4 (51 x 102), utilize um movimento para fora-baixo-e para trás com o parafuso de bloqueio da calha (18) afrouxado. Puxe a serra para fora, na sua direcção e baixe a cabeça da serra na direcção da peça de trabalho, e empurre lentamente a serra para concluir o corte. Não deixe que a lâmina da serra entre em contacto com a parte superior da peça de trabalho enquanto a puxa para fora. A serra pode rodar na sua direcção, podendo causar ferimentos ou danos na peça de trabalho.

Atenção! Utilize sempre um sistema de fixação de trabalho para manter o controlo e reduzir o risco de danos na peça de trabalho e ferimentos, no caso de ser necessário manter as mãos a uma distância de 6" (152 mm) da lâmina durante o corte.

Nota! O parafuso de bloqueio do varão (18) deve ser desapertado para permitir que a serra deslize ao longo das respectivas calhas.

Os cortes transversais com esquadria são efectuados com o braço de esquadria a um ângulo diferente de zero.

Este ângulo é, normalmente, de 45º para fazer cantos, mas pode ser regulado em qualquer local, desde a 47º para a esquerda ou 47º para a direita. Faça o corte como descrito acima.

Se efectuar um corte de esquadria em peças de trabalho com um tamanho superior a 2 x 6 que sejam mais curtos em comprimento, coloque sempre o lado mais comprido contra a placa (Fig. N).

Para cortar ao longo de um tracejado a lápis numa placa de madeira, tente corresponder o ângulo o mais próximo possível. Corte um pedaço de madeira um pouco maior e meça a partir do tracejado do lápis até à extremidade de corte para determinar a direcção de ajuste do ângulo de esquadria e volte a fazer o corte. Requer alguma prática, mas é uma técnica muito utilizada.

Cortes em bisel

Um corte em bisel é um corte transversal com a lâmina da serra a um determinado ângulo da madeira. Para regular o bisel, afrouxe o botão de fixação do bisel (12), e mova a serra para a esquerda, conforme pretendido. Depois de definir o ângulo de bisel pretendido, aperte o bloqueio do bisel com firmeza. Os ângulos de inclinação podem ser regulados entre 3° para a direita e 48° para a esquerda.

Qualidade do corte

A suavidade de qualquer corte depende de vários factores. Por exemplo, o material a cortar, o tipo de lâmina, o gume da lâmina e a profundidade de corte influenciam a qualidade do corte. Quando são necessários cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina afiada (ponta de 60 dentes de carboneto) e uma profundidade de corte mais lenta e uniforme produz os resultados desejados.

Certifique-se de que o material não se desloca ou arrasta durante o corte; fixe-o bem no seu lugar.

Aguarde sempre que a lâmina pare por completo, antes de levantar o braço.

Se se formarem pequenos fragmentos de madeira na parte de trás da peça de trabalho, cole um pedaço de fita adesiva na madeira onde o corte vai ser efectuado. Serre através da fita cola e retire-o depois cuidadosamente.

Para outras aplicações de corte, consulte a lista de lâminas de serra recomendadas para a sua serra e escolha a que mais se adequa às suas necessidades. Consulte Lâminas de serra em Acessórios opcionais.

Posição do corpo e das mãos (Fig. 01–04)

O posicionamento correcto do seu corpo e das suas mãos durante o trabalho com a serra de esquadria torna o corte mais fácil, preciso e seguro. Nunca coloque as mãos perto da área de corte. As mãos não devem estar a uma distância inferior a 6" (152 mm) da lâmina. Fixe a peça de trabalho com firmeza na mesa e na placa quando fizer cortes. Mantenha as mãos em posição, até o gatilho estar solto e a lâmina parar por completo.

EFECTUE SEMPRE TESTES (SEM LIGAÇÃO À CORRENTE) ANTES DE CONCLUIR OS CORTES, PARA QUE POSSA VERIFICAR A TRAJECTÓRIA DA LÂMINA. NÃO CRUZE AS MÃOS, TAL COMO INDICADO NA FIGURA O3.

Coloque os pés firmemente assentes no chão e mantenha o equilíbrio adequado. À medida que desloca o braço de esquadria para a esquerda ou direita, acompanhe-o e encoste-se ligeiramente na parte lateral da lâmina da serra. Quando seguir uma linha traçada a lápis, observe através dos deflectores de protecção.

Fixar a peça de trabalho

Atenção! Para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de transportar a ferra-

menta, efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

Atenção! Uma peça que esteja fixada, equilibrada e segura antes de um corte pode ficar desequilibrada depois de um corte ser concluído. Se a carga estiver desequilibrada, a serra ou qualquer objecto a que a serra esteja fixada pode ficar dessequilibrada, por exemplo, uma mesa ou uma bancada. Quando fizer um corte que possa ficar desequilibrado, apoie correctamente a peça de trabalho e certifique-se de que a serra está devidamente fixada numa superfície estável. Podem ocorrer ferimentos.

Atenção! Quando o sistema de fixação é utilizado, o pé de fixação pode ficar demasiado fixo acima da base da serra. Fixe sempre a peça de trabalho na base da serra – e não a qualquer outra parte da área de trabalho. Certifique-se de que a base de fixação não está bloqueada na extremidade da base da serra.

Atenção! Utilize sempre um sistema de fixação de trabalho para manter o controlo e reduzir o risco de danos na peça de trabalho e ferimentos, no caso de ser necessário manter as mãos a uma distância de 6" (152 mm) da lâmina durante o corte. Se não conseguir fixar a peça de trabalho na mesa e contra a placa com a mão (forma irregular, etc.), ou se a sua mão estiver a menos de 6" (152 mm) da lâmina, deve ser utilizado uma abraçadeira ou outro dispositivo de fixação. Utilize o sistema de fixação de material fornecido com a serra. Para adquirir um sistema de fixação de material, contacte o revendedor local ou o centro de assistência da Stanley FatMax.

Outros sistemas de apoio, tais como pinças com molas, gast-alhos ou grampos em forma de C, podem ser adequados para determinados tamanhos e tipos de material. Tenha atenção quando escolher e colocar estas abraçadeiras. Demore o tempo necessário para fazer um teste antes de cortar a peça.

Para instalar a abraçadeira (Fig. P)

• Introduza a abraçadeira (37) no orifício (19) por trás da placa. A abraçadeira deve ficar virada para a frente na direcção da parte de trás da serra de esquadria. A ranhura no varão de fixação deve ser inserida totalmente na base. Certifique-se de que esta ranhura está totalmente inserida na base da serra de esquadria. Se a ranhura estiver visível, isso significa que a abraçadeira não está fixa.
• Rode a abraçadeira num ângulo de 180º para a frente da serra de esquadria.
• Afrouxe o botão para ajustar a abraçadeira para cima ou para baixo, e depois o botão de ajuste para fixar a peça de trabalho com firmeza.

Nota: Coloque a abraçadeira no lado oposto da base quando fizer trabalhos em bisel. EFECTUE SEMPRE TESTES (SEM LIGAÇÃO À CORRENTE) ANTES DE CONCLUIR OS CORTES, PARA VERIFICAR A TRAJECTÓRIA DA LÂMINA. CERTIFIQUE-SE DE QUE O GRAMPO NÃO INTERFERE COM O MOVIMENTO DA SERRA OU DOS RESGUARDOS.

Ajustes

A serra de esquadria está totalmente ajustada e de maneira precisa de origem aquando da altura de fabrico. Se for necessário ajustá-la novamente, em caso de transporte, manuseamento ou qualquer outro motivo, siga os passos indicados abaixo para ajustar a serra.

Depois de os efectuar, estes ajustes devem permanecer precisos. Demore o tempo necessário para seguir estas instruções com atenção para manter a precisão da sua serra.

Ajuste da régua de esquadria (Fig. Q1)

Bloqueie o braço na posição para baixo. Desbloqueie o botão de bloqueio da esquadria (5) e rode o braço de esquadria até o botão do trinco de esquadria (6) o bloquear na posição de esquadria de 0°. Não bloqueie o botão de bloqueio da esquadria. Coloque um esquadro sobre a placa e a lâmina da serra, tal como indicado. (Não toque nas pontas dos dentes da lâmina com o esquadro. Se o fizer, a medição poderá não ser precisa.)

Se a lâmina da serra não ficar exactamente na perpendicular em relação à placa, afrouxe e mova a placa do material até a lâmina ficar perpendicular com a placa, tal como medido com o esquadro. Não preste atenção à indicação do indicador da esquadria neste momento.

Falsa esquadria para ajuste da mesa (Fig. Q2)

Para alinhar o esquadro da lâmina com a mesa, fixe o braço na posição descendente com o pino de fixação (20). Coloque um esquadro sobre a lâmina, certificando-se de que o esquadro não fica em cima dos dentes. Afrouxe o botão de bloqueio de bisel (5) e certifique-se de que o braço fica assente com firmeza contra o batente do bisel num ângulo de 0°. Rode o parafuso de ajuste de bisel para um ângulo de 0° com a chave de 1/2" (12,7 mm) (não fornecida) conforme necessário de modo a que a lâmina fique com um bisel de 0° relativamente à mesa, tal como medido com o esquadro.

Activação do resguardo e visibilidade (Fig. V)

Atenção! Risco de encravamento. Para reduzir o risco de ferimentos, mantenha o polegar por baixo do punho quando puxar a alavanca para baixo. O resguardo inferior desloca-se para cima à medida que o punho é puxado para baixo, o que pode causar encravamento.

O resguardo inferior (4) na serra foi concebido para destapar automaticamente a lâmina quando o braço está rebaixado e para tapar a lâmina quando o braço está levantado.

PORTUGUÊS

(Tradução das instruções originais)

Antes de cada utilização ou depois de efectuar algum ajuste, rode o braço (sem ligação à corrente) e certifique-se de que o resguardo abre e feche sem dificuldade. Não deve entrar em contacto com a lâmina. Com o braço para cima, levante o resguardo (sem ligação à corrente), como indicado na Figura V e solte-o. O resguardo deve fechar-se rapidamente.

Não utilize a serra se o resguardo não se movimentar livremente e fechar rapidamente. Quando utilizar a serra, nunca aperte ou fixe o resguardo numa posição aberta.

O resguardo pode ser levantado com a mão durante a colocação ou remoção das lâminas de serra ou a inspecção da serra.

NUNCA LEVANTE O RESGUARDO INFERIOR MANUALMENTE, A NÃO SER QUE A LÂMINA ESTEJA PARADA.

Nota: Alguns cortes especiais de material comprido requerem a elevação manual do resguardo. Consulte Cortar material comprido em Cortes especiais.

A parte frontal do resguardo tiver persianas para uma melhor visibilidade durante o corte. Embora os defletores reduzem significativamente os resíduos projetados, são aberturas no resguardo e os óculos de segurança devem ser sempre usados.

Guia de calha

Verifique regularmente se as calhas (13) apresentam folgas ou obstruções. As calhas devem ser limpas com um pano limpo e seco.

Corte de molduras, caixas seladas e outros objectos rectangulares (Fig. R1, R2)

Para uma melhor compreensão dos artigos referidos neste documento, sugerimos que faça alguns projectos simples com pedaços de madeira até apanhar o jeito com a sua serra. A sua serra é uma ferramenta perfeita para fazer cortes angulares, como indicado na Figura R1. O Esquema A na Figura R2 mostra uma junta efectuada com o ajuste de bisel das extremidades de duas tábuas a um ângulo de 45º para obter um ângulo de 90º. Para esta junta, o braço de esquadria foi bloqueado na posição zero e o ajuste de bisel foi bloqueado a um ângulo de 45º. A madeira foi posicionada com o lado achatado e largo sobre a mesa e a face mais estreita contra a placa. O corte pode ser feito cortando em ângulo à direita e à esquerda, com a superfície larga contra a placa.

Corte de molduras e outras armações (Fig. R2)

O esquema B na Figura R2 mostra uma união ao regular o braço de esquadria a um ângulo de 45º para fazer a esquadria de duas placas para formar um ângulo de 90º. Para criar este tipo de junta, regule o ajuste de bisel para zero e o braço de esquadria para 45º. Posicione novamente a placa de madeira com o lado largo e a face mais estreita contra a placa.

As Figuras R1 e R2 referem-se apenas a objectos de quatro lados.

Se o número de lados mudar, mudam-se também os ângulos de bisel e de esquadria. O gráfico abaixo mostra os ângulos adequados para várias formas.

Exemplos

Número de lados Esquadria	ou ângulo de bisel
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

O gráfico parte do pressuposto que todos os lados têm comprimento igual. Para obter uma forma que não esteja indicada no gráfico, utilize o seguinte sistema: 180º dividido pelo número de lados é igual à esquadria (se o material for cortado na vertical) ou em ângulo de bisel (se o material for cortado achatado).

Corte de meia-esquadria composta (Fig. R3)

Uma esquadria composta é um corte feito utilizando ao mesmo tempo um ângulo de esquadria e um ângulo de inclinação. Este é o tipo de corte utilizado para fazer armações ou caixas com lados inclinados, como mostrado na Figura R3.

Nota: Se o ângulo de corte variar de corte para corte, controle se o botão de fixação de inclinação e o botão de fixação de esquadria estão bem seguros. Estes botões devem estar bem apertados, depois de fazer qualquer modificação na inclinação ou na esquadria. O gráfico indicado no fim deste manual (Tabela 1) ajuda-o a escolher as definições de bisel e esquadria adequadas para cortes comuns de meia-esquadria composta. Para utilizar o gráfico, seleccione o ângulo A (Fig. R3) pretendido para o seu projecto e localize esse ângulo no arco adequado no gráfico. A partir desse ponto siga a tabela precisamente para encontrar o ângulo correcto da inclinação e passe para o outro lado para encontrar o ângulo devido da esquadria.

Coloque a sua serra nos ângulos descritos e faça uns cortes de experiência. Pratique o encaixe de peças cortadas até perceber como funciona e estar à vontade.

Exemplo: Para fazer uma caixa de 4 lados com ângulos exteriores de 26° (Ângulo A, Fig. R3), use o arco de cima à direita. Procure um ângulo de 26° na régua do arco. Siga a

linha de intersecção horizontal num dos lados para obter a definição de ângulo de esquadria na serra (42°). Igualmente, siga a linha de intersecção vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (18°). Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.

Corte da moldura base (Fig. S)

Cortes de 90° a direito:

Posicione a madeira contra a placa e segure-a no local pretendido, como indicado na Figura S. Ligue a serra, aguarde até que esta atinja a velocidade total e baixe o braço com cuidado através do corte.

Corte da moldura base até 3,5" (90 mm) na vertical contra a placa

Posicione o material, como indicado na Figura S. Todos os cortes devem ser efectuados com a parte de trás da moldura contra a placa e com a parte inferior da moldura contra a mesa.

	Ângulo interior Ângulo exterior
Lado esquerdo	Esquadria esquerda a 45°Manter o lado esquerdo do corte	Esquadria direita a 45°Manter o lado esquerdo do corte
Lado direito	Esquadria direita a 45°Manter o lado direito do corte	Esquadria esquerda a 45°Manter o lado direito do corte

O material com um tamanho até 3,5" (90 mm) pode ser cortado de acordo com o procedimento indicado acima.

Corte de molduras em coroa

De modo a encaixar correctamente, a moldura em coroa deve ser colocada em esquadria meia-composta de maneira muito precisa.

As duas superfícies achatadas numa determinada moldura em coroa estão a um ângulo que, quando são adicionados em conjunto, correspondem a um ângulo exacto de 90°. A maioria, mas não todas as molduras em coroa têm um ângulo traseiro superior (a secção que fica achatada contra o tecto) a um ângulo de 52° e a um ângulo traseiro inferior (a parte que fica achatada contra a parede) de 38°.

A sua serra de esquadria tem pontos de bloqueio especiais de esquadria predefinidos a 31,6° à esquerda e à direita para o corte de molduras em coroa ao ângulo adequado. Existe também uma marca na régua do ângulo de corte inclinado a 33,8°.

O gráfico Definição de bisel/tipo de corte mostra as definições adequadas para o corte de molduras em coroa. (O número de definições de esquadria e bisel são muito precisos e não são fáceis de definir com rigor na serra.) Uma vez que a maioria das salas não têm ângulos com 90° rigorosos, terá de regular as suas definições.

Instruções para o corte de molduras em coroa na horizontal e utilizando características compostas

◆ Pouse a moldura com a superfície traseira larga para baixo na mesa de serra (36) (Fig. T1).
As definições abaixo dizem respeito a todas as molduras em coroa com ângulos de 52° e 38°.

Definição de bisel Tipo de corte
33,8°	LADO ESQUERDO, CANTO INTERIOR:1. Parte superior da moldura contra a placa2. Mesa com uma esquadria à direita de 31,62°3. Manter a extremidade esquerda do corte
33,8°	LADO DIREITO, CANTO INTERIOR:1. Parte inferior da moldura contra a placa2. Mesa com uma esquadria à esquerda de 31,62°3. Manter a extremidade esquerda do corte
33,8°	LADO ESQUERDO, CANTO EXTERIOR:1. Parte inferior da moldura contra a placa2. Mesa com uma esquadria à esquerda de 31,62°3. Manter a extremidade direita do corte
33,8°	LADO DIREITO, CANTO EXTERIOR:1. Parte superior da moldura contra a placa2. Mesa com uma esquadria à direita de 31,62°3. Manter a extremidade direita do corte

Nota: Quando definir os ângulos de bisel e de esquadria para todas as esquadrias compostas, tenha em atenção que os ângulos disponíveis para molduras de coroas são muito preciso e é difícil defini-los com precisão. Uma vez que podem facilmente mudar ligeiramente e muitos poucos quartos têm cantos em esquadria, todas as definições devem ser testadas em pedaços de molduras.

Método alternativo para corte de molduras em coroa

Coloque a moldura a um ângulo entre a placa (11) e a mesa da serra (36), com a parte superior da moldura sobre a mesa e a parte inferior da moldura na placa, como indicado na Figura T1.

A vantagem de utilizar este método para cortar molduras em coroa é o facto de não ser necessário fazer um corte em bisel. Podem ser efectuadas pequenas alterações no ângulo de esquadria sem afectar o ângulo de bisel. Deste modo, se houver ângulos que tenham 90°, é possível ajustar a serra de maneira de maneira fácil e rápida.

Instruções para cortar moldes em coroa em ângulo entre a placa e a base da serra para todos os cortes

Esta serra tem capacidade para cortar molduras em coroa até 9/16" (14 mm) x 3-5/8" (92 mm) encaixadas.

- Incline a moldura de modo a que a parte inferior da moldura (a parte que fica virada para a parede quando é instalada) fica virada contra a placa (11) e a parte superior da moldura fica encostada na mesa da serra (36), como indicado na Figura T2.

- A “parte plana” em ângulo na parte de trás da moldura deve permanecer em esquadria na placa e na mesa da serra (36).

	Ângulo interior Ângulo exterior
Lado esquerdo	Esquadria direita a 45°Manter o lado direito do corte	Esquadria esquerda a 45°Manter o lado direito do corte
Lado direito	Esquadria esquerda a 45°Manter o lado esquerdo do corte	Esquadria direita a 45°Manter o lado esquerdo do corte

Cortes especiais

Nunca faça quaisquer cortes a menos que o material esteja fixado na mesa e contra a placa.

Material dobrado (Fig. U1, U2)

Quando cortar material dobrado, posicione-o sempre con- forme descrito na Figura U1 e nunca como indicado na Figura U2. Se posicionar incorrectamente o material, a lâmina pode ficar presa quando estiver prestes a concluir o corte.

Cortar material redondo

O material redondo deve ser fixado ou preso com firmeza na placa para impedir que se desloque. Isto é muito importante quando fizer cortes em ângulo.

Corte de material comprido (Fig. V)

Pode encontrar ocasionalmente pedaços de madeira um pouco maiores que se encaixem debaixo do resguardo inferior. Para retirar o resguardo sobre a madeira, desligue a serra e com a mão direita no punho, coloque o polegar direito fora da parte superior do resguardo e desloque o resguardo para cima o suficiente para libertar a madeira, como indicado na Figura V. Liberte o resguardo antes de iniciar o motor. O mecanismo de protecção funciona correctamente durante o corte. Só deve fazê-lo se for necessário. NUNCA AMARRE, COLE NEM MANTENHA O RESGUARDO ABERTO QUANDO UTILIZAR ESTA SERRA.

Manutenção

Atenção! Para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de transportar a ferramenta, efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

Atenção! Para reduzir o risco de ferimentos graves, NÃO toque nas partes afiadas da lâmina com os dedos ou mãos enquanto efectua qualquer trabalho de manutenção. NÃO utilize lubrificantes ou produtos de limpeza (especialmente pulverizantes ou aerossóis) perto do res-guardo de plástico. O material de policarbonato utilizado no

resguardo está sujeito a ataques por determinados produtos químicos.

Todos os rolamentos estão vedados. Estão lubrificados de maneira permanente e não necessitam de manutenção.
Limpe periodicamente todas as aparas de madeira e pó em torno E DEBAIXO da base e da mesa rotativa. Embora a ferramenta disponha de ranhuras para permitir a passagem de resíduos, pode acumular-se poeira.
- As escovas são concebidas para fornecer-lhe vários anos de utilização. Se alguma vez for necessário substituí-las, leve a ferramenta ao centro de assistência mais próximo para reparação.

Resolução de problemas

Problema Causa possível Solução
A serra não arranca.	A bateria não foi colocada.	Coloque a bateria. Consulte Colocar e retirar a bateria.
	A bateria não está carregada.	Carregue a bateria. Consulte Procedimento de carregamento.
	As escovas estão gastas	As escovas devem ser substituídas num centro de assistência autorizado.
Os cortes feitos pela serra não são satisfatórios.	Lâmina embotada.	Substitua a lâmina. Consulte Substituir ou instalar uma nova lâmina de serra.
	A lâmina está montada ao contrário.	Vire a lâmina ao contrário. Consulte Substituir ou instalar uma nova lâmina de serra.
	Há goma ou resina na lâmina.	Retire a lâmina e limpe com laço de aço grossa e terebentina ou um produto de limpeza para fogões de cozinha.
	Lâmina incorreta para o trabalho que está a ser efectuado.	Mude o tipo de lâmina.
A luz de trabalho está a piscar.	A bateria não está carregada	Carregue a bateria. Consulte Procedimento de carregamento.
A máquina vibra de maneira excessiva.	A serra não está montada de maneira segura no suporte ou na bancada de trabalho.	Aperte todo o material de montagem. Consulte Montagem em bancada
	O suporte ou a bancada foi colocada sobre um piso desnivelado.	Volte a colocar a ferramenta sobre uma superfície nivelada e plana.
	Lâmina de serra danificada.	Substitua a lâmina. Consulte Substituir ou instalar uma nova lâmina de serra.
Problema Causa possivel Solução
Não faz cortes em esquadria rigorosos.	A régua de esquadria não foi ajustada correctamente.	Verifique e ajuste. Consulte Ajustar a régua de esquadria em Ajustes.
	A lâmina não está em esquadria em relação à placa.	Verifique e ajuste. Consulte Ajustar a régua de esquadria em Ajustes.
	A lâmina não está perpendicular em relação à mesa.	Verifique e ajuste a placa. Consulte Falsa esquadria para ajuste da mesa em Ajustes.
	A peça de trabalho desloca-se	Fixe a peça de trabalho de maneira segura na placa ou cole uma lixa de grão 120 na placa com cola de borracha.
	A guia de corte está gasta ou danificada.	Leve-a para um centro de assistência autorizado.
O material fica encravado na lâmina.	O material cortado fica dobrado.	Consulte Material dobrado em Cortes especiais.

Proteção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e as baterias assinaladas com este símbolo não devem ser eliminados juntamente com o lixo doméstico normal.

Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas.

Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

FMCS701 (H1)
Tensão V 18
Velocidade /min. 3 800
Diâmetro exterior da lâmina mm 190
Diâmetro do furo mm 16
Guia máx. da lâmina mm 1,8
Peso sem bateria kg 10
Espessura da lâmina		mm 1,0
Esquadria (posições máx.)		°	47
Bisel (posições máx.) ° 47
Esquadria de 0 graus	horizontal	mm	50 x 216
	vertical mm		90 x 15
Esquadria de 45 graus à direita	horizontal	mm	50 x 152
	vertical mm		90 x 15
Esquadria de 45 graus à esquerda	horizontal	mm	50 x 152
	vertical mm		90 x 15
Bisel de 45 graus à esquerda	horizontal	mm	50 x 152
	vertical mm		50 x 15

Carregador		905998** typ. 1	906086** typ. 1
Tensão de entrada	V_AC	230	230
Voltagem de saída	V_DC	18	18
Corrente de saída	A 1	2
Tempo de carga aprox.	Minutos	90 - 240	45 - 120

Bateria		FMC689L	FMC687L	FMC688L
Tensão	V_DC	18	18	18
Capacidade	Ah	1,5	2,0	4,0
Tipo		lões de lítio	lões de lítio	lões de lítio

Nível de pressão acústica de acordo com a norma EN 62841:

L_pA (pressão acústica) 83,0 dB(A), variabilidade (K) 3 dB(A)

L_vIA (potência acústica) 94,5 dB(A), variabilidade (K) 3 dB(A)

Declaração de conformidade CE DIRETIVA "MÁQUINAS"

FMCS701 Serra de esquadria radial

A Stanley Europe declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas:

EN62841-1:2015, EN62841-3-9:2015+A11:2017

Estes produtos respeitam também a Directiva 2006/42/CE, 2014/30/UE e 2011/65/UE.

Para obter mais informações, contacte a Stanley Fat Max na morada indicada ou consulte o verso do manual.

O signatário é responsável pela compilação do ficheiro técnico e efectua esta declaração em nome da

Stanley Fat Max.

Ray Laverick

A Stanley Europe confia na qualidade dos seus produtos e oferece aos clientes uma garantia de 12 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

PORTUGUÊS

(Tradução das instruções originais)

Para acionar a garantia, esta deve estar em conformidade com os termos e condições da Stanley Fat Max e terá de apresentar o comprovativo de compra ao vendedor ou a um agente de reparação autorizado. Os termos e condições da garantia de 1 ano da Stanley Europe e a localização do agente de reparação autorizado mais próximo pode ser obtido na Internet em www.2helpU.com ou contactando uma filial da Stanley Europe, cuja morada está indicada neste manual.

Visite o nosso Website www.stanley.eu/3 para registar o seu novo produto Stanley Fat Max e receber actualizações sobre novos produtos e ofertas especiais.
