Produkttype	Trådløs kombinert gjærsag med skyvefunksjon
Merke	Stanley Fatmax
Modell	FMCS701
Spenning (batteri)	18 V
Tomgangshastighet	3800 o/min
Bladets ytre diameter	190 mm
Bladets boring	16 mm
Bladtykkelse (maks.)	1,0 mm
Skjærebredde (maks.)	1,8 mm
Vekt (uten batteri)	10 kg
Gjæringsskjærekapasitet 0° (horisontal / vertikal)	50 x 216 mm / 90 x 15 mm
Gjæringsskjærekapasitet 45° (horisontal / vertikal)	50 x 152 mm / 90 x 15 mm
Gjæringsområde	47° venstre til 47° høyre
Faseområde	0° til 48° venstre
Strømforsyning	Li-Ion batteri (modell FMC689L, FMC687L, FMC688L)
Lader	Modell 905998** eller 906086** (230 V AC)
Ladetid	45 til 240 minutter avhengig av batteri
Lydtrykknivå (LpA)	83 dB(A) (K=3 dB(A))
Lydeffektnivå (LwA)	94,5 dB(A) (K=3 dB(A))
Hovedfunksjoner	Tverskjæring, gjæringsskjæring, skråskjæring, kombinert skjæring, skyggeguidingssystem, støvsuging
Sikkerhet	Automatisk nedre beskyttelsesdeksel, låsepinner i lav posisjon, avtrekkerbryter med låsing, bladbrems (stopp ≤5 s)
Vedlikehold og rengjøring	Rengjør jevnlig basen og dreieskiven; skarpt og rent blad; smøring ikke nødvendig (tette lagre)
Reservedeler og reparerbarhet	Sagblad (190 mm, boring 16 mm), flens, støvpose, kullbørster; reparasjon hos autorisert Stanley Fatmax-senter
Generell informasjon	12 måneders garanti; designet for tre, plast og ikke-jernholdige metaller; profesjonell bruk

Ofte stilte spørsmål - Fatmax FMCS701 STANLEY

Hvordan bytter jeg bladet på Fatmax FMCS701-sagen?

Fjern først batteriet. Løft armen, løft det nedre dekselet og skru av skruen på dekselholderen. Bruk aksellåseknappen og en sekskantnøkkel for å løsne bladskruen (venstregjenger, drei med klokken). Fjern skruen, ytre flens og bladet. For montering, sett inn bladet med tennene i rotasjonsretningen, sett på flens og skrue, stram godt.

Hvordan justerer jeg gjæringsvinkelen på denne sagen?

Lås opp gjæringslåseknappen (5) ved å drei mot klokken. Trekk låseknappen (6) opp og drei armen til ønsket vinkel (hakk på 0°, 15°, 22,5°, 31,6°, 45°). Lås ved å drei med klokken. Avles vinkelen på skalaen (8).

Hvordan bruker jeg skyvefunksjonen?

Løsne skinnenes låseskrue (18). For brede kutt, trekk sagen mot deg (foran), senk hodet og skyv det gjennom arbeidsstykket. Ikke sag mens du trekker. For enkle tverrkutt, lås skinnene ved å stramme skruen.

Hvilket batteri skal brukes med denne sagen?

Bruk Stanley Fatmax Li-Ion 18V batterier modell FMC689L (1,5 Ah), FMC687L (2,0 Ah) eller FMC688L (4,0 Ah). Ladetiden varierer fra 45 til 240 minutter avhengig av lader og kapasitet.

Hvordan tømmer jeg støvposen?

Fjern støvposen (35) fra koblingen (14). Rist den forsiktig eller bank den for å tømme. For å gjenopprette effektiviteten, trykk på fjæren inne i posen og bank den mot søpla. Bruk aldri sagen uten posen.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at batteriet er satt inn og ladet. Hvis batteriet er utladet, lad det opp. Slitte kullbørster kan også være årsaken; få dem skiftet hos et autorisert senter. Blinkende arbeidslys indikerer svakt batteri.

Hvordan justerer jeg fasvinkelen?

Løsne faselåseknappen (12) (drei mot klokken). Vipp saghodet til venstre til ønsket vinkel (0° til 48°). Stram knappen godt. Bruk en vinkel for å kontrollere loddretthet om nødvendig.

Kan jeg skjære jernholdige metaller med denne sagen?

Nei. Denne sagen er designet for tre, plast og ikke-jernholdige metaller. Ikke bruk slipende blad eller skjær jernholdige metaller eller murverk, da dette kan skade verktøyet og utgjøre en fare.

Hvordan vedlikeholder jeg sagen for lang levetid?

Hold arbeidsområdet rent og godt opplyst. Rengjør jevnlig støv under basen og dreieskiven. Slip eller bytt sløve blad. Lager er smurt for livet. Få verktøyet ettersett hos et autorisert senter om nødvendig.

Hvilke tilbehør anbefales for sagen?

Bruk blad på 190 mm med boring 16 mm, i samsvar med EN 847-1. En støvpose følger med. Klemflenser, skiveforlengere og støvsugere kan legges til. Se bruksanvisningen for liste over anbefalte blad.

BRUKSANVISNING Fatmax FMCS701 STANLEY

Sågning av runt material

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Tiltenkt bruk

Stanley Fat Max-gjæringssagen FMCS701, med glidende saghode for kombinert saging, er bare beregnet for å sage tre, plast og ikke-jernholdige metaller. Dette verktøyet er tiltenkt både fagarbeidere og private brukere.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet.

Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det befinner seg brennbare væsker, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.

c. Hold barn og andre personer unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

1. Elektrisk sikkerhet

a. Støpselet til verktøyet må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy.

Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.

b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet.

c. Ikke utsett elektroverktøy for regn eller fuktighet.

Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.

d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler.

Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.

e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet til utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt.

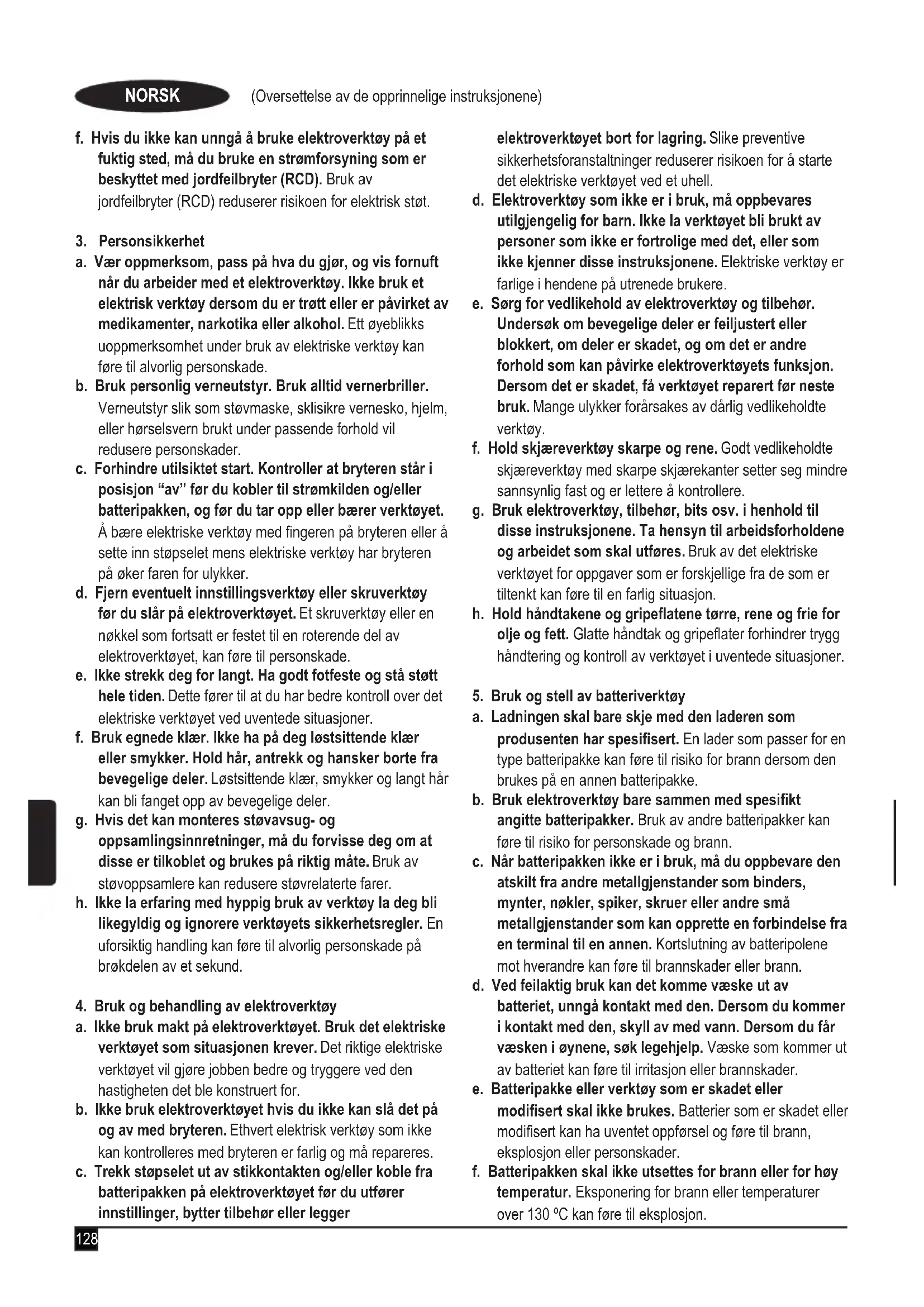

f. Hvis du ikke kan unngå å bruke elektroverktøy på et fuktig sted, må du bruke en strømforsyning som er beskyttet med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

3. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.

b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d. Fjern eventuelt innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f. Bruk egnede klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler.

g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

h. Ikke la erfaring med hyppig bruk av verktøy la deg bli likegyldig og ignorere verktøyets sikkerhetsregler. En uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger

elektroverktøyet bort for lagring. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere.

e. Sørg for vedlikehold av elektroverktøy og tilbehør. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

h. Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5. Bruk og stell av batteriverktøy

a. Ladningen skal bare skje med den laderen som produsenten har spesifisert. En lader som passer for en type batteripakke kan føre til risiko for brann dersom den brukes på en annen batteripakke.

b. Bruk elektroverktøy bare sammen med spesifikt angitte batteripakker. Bruk av andre batteripakker kan føre til risiko for personskade og brann.

c. Når batteripakken ikke er i bruk, må du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteripolene mot hverandre kan føre til brannskader eller brann.

d. Ved feilaktig bruk kan det komme væske ut av batteriet, unngå kontakt med den. Dersom du kommer i kontakt med den, skyll av med vann. Dersom du får væsken i øynene, søk legehjelp. Væske som kommer ut av batteriet kan føre til irritasjon eller brannskader.

e. Batteripakke eller verktøy som er skadet eller modifisert skal ikke brukes. Batterier som er skadet eller modifisert kan ha uventet oppførsel og føre til brann, eksplosjon eller personskader.

f. Batteripakken skal ikke utsettes for brann eller for høy temperatur. Eksponering for brann eller temperaturer over 130 °C kan føre til eksplosjon.

g. Følg alle ladeinstrukser og ikke lade batteripakken eller verktøyet utenfor temperaturområdet som angitt i bruksanvisningen. Feil lading eller ved temperaturer utenfor det angitt området kan skade batteriet og øke faren for brann.
6. Service
a. Elektroverktøyet skal repareres av kvalifisert personell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b. Skadede batteripakker skal aldri repareres. Service på batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsinstrukser for gjæringssager

Gjæringssager er tiltenkt for kutting i tre eller trelignende produkter. De kan ikke brukes med kappeskiver for kutting av jerninnholdige materialer slik som stenger, rør, etc. Skurende støv forårsaker at bevegelige deler slik som den nedre beskyttelsen blokkeres. Gnister fra slipekutting vil brenne det nedre vernet, snittinnsatsen og andre plastdeler.
- Bruk klemmer for å feste arbeidsstykket når det er mulig. Hvis du støtter arbeidsstykket for hånd må du alltid holde hånden minst 100 mm fra hver side av sagbladet. Du skal aldri bruke denne sagen til å kutte biter som er for små til å sikres med klemme eller holdes med hånden. Hvis du holder hånden for nært sagbladet er det fare for personskade fra bladkontakt.
- Arbeidsstykket må være stasjonært og festet med klemme eller holdt mot både anlegget og bordet. Ikke mat arbeidsstykket inn i bladet eller kutt med frihånd på noen måte. Løse eller bevegende arbeidsstykker kan kastes ved høye hastigheter og forårsake personskader.
- Dytt sagen gjennom arbeidsstykket. Ikke dra sagbladet gjennom arbeidsstykket. For å lage et kutt skal du heve saghodet og dra det ut over arbeidsstykket uten å kutte. Start motoren, trykk saghodet ned og dytt sagen gjennom arbeidsstykket. Ved å kutte på dragningslaget vil sannsynligvis forårsake at bladet klatrer på toppen av arbeidsstykket og kaste bladmodulen voldsomt mot brukeren.
- Aldri kryss hånden over den tilsiktede kuttelinjen en- ten foran eller bak sagbladet. Det er veldig farlig å støtte arbeidsstykket krysshendt eller å holde arbeidsstykket til høyre for sagbladet med venstre hånd eller omvendt.
Ikke strekk deg over anlegget med noen hånd nærmere enn 100 mm fra noen side av sagbladet for å fjerne trebiter eller for noen annen grunn når bladet roterer. Det spinnende sagbladets nærhet til hånden din er ikke alltid lett å beregne og du kan bli alvorlig skadet.
♦ Inspiser arbeidsstykket før kutting. Hvis arbeidsstykket er bøyd eller vridd skal du feste det med

klemmer på utsiden av den bøyde delen mot anlegget. Du skal alltid være sikker på at det ikke er mellomrom mellom arbeidsstykket, anlegget og bordet langsmed kuttelinjen. Bøyde eller vridde arbeidsstykker kan vri seg eller bevege seg og forårsake blokkering av det spinnende sagbladet når du kutter. Det skal ikke være spiker eller fremmede objekter i arbeidsstykket.

• Du skal ikke bruke sagen før bordet er ryddet for verktøy, trebiter etc. unntatt arbeidsstykket. Små biter eller løse trebiter eller andre objekter som kommer i kontakt med det roterende bladet kan kastes i høy hastighet.
• Du skal kun kutte ett arbeidsstykke om gangen. Flere stablede arbeidsstykker kan ikke sikkert festes med klemmer eller festes og kan blokkere bladet eller bevege seg under kutting.
  ♦ Forsikre deg om at sagen er montert eller plassert jevn, fast overflate før bruk. En jevn og fast arbeidsflate reduserer faren for at gjæringssagen blir ustabil.
• Planlegg arbeidet. Hver gang du skifter innstilling av vinkel eller gjæringsvinkel, skal du forsikre deg om at det justerbare anlegget er stilt inn riktig for å støtte arbeidsstykket slik at det ikke forstyrer bladet eller vernsystemet. Uten å skru verktøyet "PÅ" og uten arbeidsstykke på bordet skal du bevege sagbladet gjennom et komplett simulert kutt for å forsikre deg om at det ikke oppstår forstyrrelser eller fare for kutting av anlegget.
• Sørg for tilstrekkelig støtte slik som bordforlengere, sagbukker etc. for et arbeidsstykke som er lengre enn bordplaten. Arbeidsstykker som er lengre enn gjæringssagbordet kan tippe over hvis det ikke er sikkert støttet. Hvis avkappet eller arbeidsstykket tipper over kan det løfte den nedre beskyttelsen eller bli kastet av det spinnende bladet.
  Ikke bruk en annen person som substitutt for en bordforlenger eller som tilleggstøtte. Ustabil støtte for arbeidsstykket kan forårsake at bladet blokkeres eller at arbeidsstykket beveger seg under kutteoperasjonen og kan dra deg og hjelperen inn i det spinnende bladet.
• Avkappet må ikke kjøre seg fast eller presses på noen måte mot det spinnende bladet. Hvis det begrenses ved bruk av lengdestoppere kan avkappet kjøre seg fast mot bladet og kastes voldsomt.
  Du skal alltid bruke klemmer eller fester som er laget for å støtte skikkelig rundt materialer som stenger og rør. Stenger har en tendens til å rulle når de kuttes og forårsake at bladet "biter" og drar arbeidsstykket med hånden inn i bladet.
• La bladet komme opp i full hastighet før innmating av arbeidsstykket. Dette reduserer faren for at arbeidsstykket kastes.
• Hvis arbeidsstykket eller bladet blir blokkert skal du slå gjæringssagen av. Vent til alle bevegelige deler stopper og koble fra støpselet fra stikkontakten

og/eller fjern batteripakken. Så skal du fjerne det blokkerte materialet. Ved å fortsette å sage med et blokkert arbeidsstykke kan forårsake tap av kontroll eller skade på gjæringssagen.

- Etter at du er ferdig med å kutte skal du slippe bryteren, holde saghodet ned og vente til bladet har stoppet før du fjerner avkappet. Strekking av hånden nær det roterende bladet er farlig.

Ekstra sikkerhetsinnstruksjoner for gjæringssager

Bruksområdet er beskrevet i denne bruksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det medføre fare for personskader og/eller skade på eiendom.
- Ikke bruk sprukne/bøyde/skadede eller deformerte sagblader.
♦ Skift ut kappeskiven dersom den er slitt.
Ikke bruk blader med større eller mindre diameter enn anbefalt. For opplysninger om riktig skjærekapasitet, se tekniske data. Bruk kun sagbladespesifisert i denne manualen, som er i samsvar med EN 847-1.
- Ikke bruk sagblader som er laget av høyhastighetsstål (HSS).

Advarsel! Kontakt med eller innånding av støv som oppstår ved saging, kan være helseskadelig for brukeren og eventuelle personer i nærheten. Bruk en støvmaske som er spesielt utformet for å beskytte mot støv og damp/gass, og pass på at personer som er i eller kommer inn i arbeidsområdet, også er beskyttet.

Ikke arbeid med materialer som inneholder asbest. Asbest regnes som kreftfremkallende.
- Bruk hansker når du håndterer sagblader og grovt materiale (sagblader skal bæres i en holder når det er praktisk mulig).
♦ Bruk hørselvern for å redusere risikoen for hørselskade.
◆ Vurder å bruke spesielt konstruerte støyreduksjonsblader.
- Bruk vernebriller for å redusere risikoen for alvorlig personskade.
♦ Bruk støvposen som følger med, när du sager tre.
- Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger eller egen ledning. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt
♦ Velg et blad tilpasset materialet som skal skjæres.

Ikke bruk maskinen uten at vernet er på plass. Bruk aldri maskinen hvis ikke vernet fungerer eller er i god stand.
- Sørg for at armen er festet på sikker vis når du utfører skråvinkel kutt.
◆ Før hver kapping skal du passe på at maskinen står støtt.
◆ Hold håndtakene tørre, rene og frie for olje og fett.
- Hold området rundt maskinen i god orden og fritt for løst materiale, for eksempel spon og kapp.
- Kontroller at maskinen og arbeidsområdet får nok lys fra rombelysning eller plassbelysning.
- Ikke la personer uten opplæring bruke denne maskinen.
- Kontroller at bladet er montert riktig før bruk. Sørg for at bladet roterer i riktig retning. Hold bladet skarpt. Følg anvisningen for smøring og utskifting av tilbehør.
- Bruk kun sagblad der hastigheten markert på bladet er tilsvarende eller mer enn hastigheten markert på sagen.
◆ Pass på at eventuelle avstandsskiver og spindelringer passer for bruken, som angitt av Stanley Fat Max.
♦ Reparasjoner på kuttelinjens guidesystem skal utføres av godkjente serviceverksteder eller servicemedarbeidere fra Stanley Fat Max.
- Fjern batteri fra verktøyet før vedlikeholdsarbeid og når du skifter blad.
- Utfør aldri rengjøring, vedlikehold eller fjerning av kapp eller andre deler av arbeidsstykket fra skjæreområdet når maskinen går og saghodet ikke er i hvilestilling.
- Verktøyet skal alltid monteres på en benk dersom det er mulig.
- Kontroller at alle låseknotter og håndtak er strammet godt til før du starter en operasjon.
♦ Bruk aldri sagen uten bordinnsatsen.
- Forsøk aldri å stoppe maskinens bevegelse raskt ved å presse et verktøy eller noe annet mot bladet. Det kan skje alvorlige ulykker uforvarende på denne måten.
- Les håndboken før du bruker eller monterer tilbehør. Feil bruk av tilleggsutstyr kan forårsake skade.
- Hev bladet fra bordinnsatsen i arbeidsstykket før du slipper av/på-bryteren.
- Ikke kil noe fast mot viften for å holde motorakslen.
- Bladbeskyttelsen på sagen løftes automatisk når armen tas ned; den senkes ned over bladet når armen løftes. Beskyttelsen kan løftes for hånd når du installerer eller fjerner sagblader for inspeksjon av sagen. Hev aldri bladvernet manuelt hvis ikke maskinen er slått av.
- Kontroller regelmessig at motorens luftsprekker er rene og fri for spon.
◆ Gjør aldri advarselmerkingen på elektroverktøyet uleselig.
- Stå aldri på elektroverktøyet. Det kan oppstå alvorlig personskade hvis elektroverktøyet vipper, eller hvis du kommer i kontakt med sagbladet.
Ikke ta i sagbladet etter arbeidet før det er blitt avkjølt. Sagbladet blir svært varmt under arbeidet.

• For å unngå personskade forårsaket av materialer som kastes skal du fjerne batteriet fra sagen for å unngå utilsiktet start, og fjern deretter små materialbiter.
  Før bruk og etter vedlikehold må du kontrollere bladvernet for å sikre at det fungerer riktig. Denne kontrollen må utføres mens sagen er slått av og batteriet fjernet. Armen må heves og senkes slik at du sikrer at vernet dekker bladet, og at bladet ikke kommer i kontakt med vernet. Hvis vernet ikke fungerer riktig, må elektroverktøyet repareres av et godkjent serviceverksted. Ring kunde-service hos Stanley Fat Max for å få oppgitt nærmeste serviceverksted.
• Denne gjæringssagen er kun beregnet for å sage tre, plast og metaller som ikke inneholder jern. Ikke bruk sagen for å sage andre materialer enn de som er anbefalt av leverandøren.
  Ikke ta på sagbladet før det har fått tid å kjøle seg ned etter bruk. Sagbladet kan bli svært varm ved bruk.

Advarsel! Saging av plast, tremateriale med sevje eller andre materialer kan førte til at smeltet materiale samler seg opp på bladet og bladspissene, dette øker risikoen for at bladet blir overopphetet og bøyer seg under bruk.

Andre personers sikkerhet

Dette apparatet kan brukes av barn som er 8 år eller eldre samt av personer som har reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, hvis de har tilsyn eller har fått veiledning i bruk av apparatet på en trygg måte og forstår farene som foreligger.
- Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.

Restrisikoer

Følgende risikoer er alltid tilstede ved bruk av sager: Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
  ◆ Hørselskader.
• Risiko for ulykker forårsaket av delene av sagbladet som ikke er tildekket.
• Risiko for personskader som forårsakes av at en del, et blad eller tilbehør endres.
  ◆ Risiko for klemte fingre ved åpning av beskyttelsene.
  ◆ Helsefarer som skyldes innånding av støv som oppstår ved saging av tre – spesielt eik, bøk og MDF.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.

Støy

Den oppgitte støyemisjonsverdien er blitt målt i henhold til en standard testmetode, og kan brukes til å sammenligne et verktøy med et annet.

Den oppgitte støyverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Støyemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra de oppgitte verdiene avhengig av måten verktøyet blir brukt på, og spesielt hva slags materiale det brukes på.

Advarsel! Bruk alltid riktig hørselvern. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen. Vær oppmerksom på følgende faktorer som påvirker belastningen fra støy:

♦ Bruk sagblader som er designet for å redusere støyutvikling.
♦ Bruk kun godt skjerpede sagblader.
♦ Bruk spesielt designede støyreduserte sagblad.

Etiketter på verktøyet

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Bruk vernebriller.

Bruk hørselvern.

Bruk en støvmaske.

Produktet skal ikke benyttes av barn under 16 år.

Ingen hender-området – hold fingre og armer unna sagblad som roterer.

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Advarsel! Apparatet må bare brukes med strømforsyningsenheten som fulgte med apparatet.

Merk: Verktøyets brukstemperaturområde er anbefalt å være 4 °C til 40 °C.

Batterier

◆ Forsøk aldri å åpne av noen årsak.
- Ikke utsett batteriene for vann.
- Ikke oppbevar det på steder hvor temperaturen kan komme over 40 °C.
◆ Lad bare ved temperaturer mellom 10 °C og 40 °C.
♦ Bruk bare laderen som følger med apparatet.
- Følg instruksene som finnes i avsnittet "Miljøvern" når du skal kaste batterier.

Ikke forsøk å lade opp skadede batterier.

Ladere

• Stanley Fat Max-laderen skal bare brukes til å lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade.
  ◆ Prøv aldri å lade ikke-oppladbare batterier.
  ♦ Skift ut defekte ledninger umiddelbart.
• Ikke utsett laderen for vann.
  Ikke åpne laderen.
• Ikke stikk gjenstander eller fingre inn i laderen.

Laderen er bare beregnet for innendørs bruk.

Les denne håndboken før bruk.

Elektrisk sikkerhet

Dette verktøyet har noen av eller alle følgende egenskaper.

1. Avtrekker-bryter
2. Betjeningshåndtak
3. Monteringshull
4. Nedre beskyttelse
5. Låseknott for gjæring
6. Gjæringslås
7. Snittplate
8. Gjæringsskala
9. Gjæringsskalaindikator
10. Bærehåndtak
    11.Anlegg

11. Skråvinkel läseknapp

12. Skinner
    13a.Borrelåsstropp

13. Støvsugertilkobling
14. Batteripakke
    16.Arbeidslampebryter
15. Låsehändtak av
16. Skinnelåsskrue
17. Monteringshull for klemme
18. Låsepinne

Montering (figur A)

Din gjæringssag er delvis montert i esken.

• Åpne esken og løft sagen ut ved bruk av bærehåndtakene (10) på bunnplaten av sagen (figur A).
• Plasser sagen på en jevn, flat overflate slik som en arbeidsbenk eller et solid bord.
• Undersøk monteringstegningen på side 2 av denne manualen for å gjøre deg kjent med sagen og de ulike delene. Avsnittet om justeringer vil vise til disse termene og du må vite hva og hvor delene er.
  Gjæringslåseknappen (5) er ikke montert for transport. Fjern gjæringslåseknappen (5) fra pakken og skru den på sagen, se figur G og J for plassering.
• Sagen din har en innebygget støvport (14) som lar enten den medfølgende men ikke monterte støvposen (35) eller verkstedvakuumsystem kobles til (figur M).

Snittplate (figur J)

Snittplaten (7) er montert på bordet med 6 skruer. Snittplatens (7) høyde er ikke justerbar.

Merk: Hvis snittplaten (7) er slitt, skadet eller trengs å skiftes ut skal reparasjoner utføres av en autorisert reparatør eller Stanley Fat Max servicepersonell.

Låsepinne (figur F)

Advarsell Låsepinnen skal KUN brukes när sagen bæres eller oppbevares. Bruk ALDRI läsepinnen for kapping.

Merk: For å løfte, bære og støtte gjæringssagen under transport skal du bruke de to bærehåndtakene (10) som er plassert på begge sider av gjæringssagens bunnplate (figur A).

For å låse saghodet i ned-stilling trykk saghodet ned, trykk låsepinnen (20) inn og slipp saghodet. Dette holder saghodet trygt nede for flytting av sagen fra sted til sted. For å slippe trykk saghodet ned og dra ut pinnen.

Advarsel! Du skal alltid forsikre deg om at verktøyet er skrudd av og batteriet fjernet fra verktøyet før du justerer eller sjekker verktøyets funksjon.

Lading av batteriet (figur B)

Stanley Fat Max ladere er utviklet for å lade Stanley Fat Max batteripakker.

◆ Plugg inn laderen (21) i en passende stikkontakt før du setter inn en batteripakke (15).
- Sett batteripakken (15) i laderen, pass på at pakken sitter godt i batterisporene (figur B).

LED-lyset (21a) blinker for å varsle om at batteriet lades.

Fullført lading vises ved at LED-lyset er på kontinuerlig. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen.

• Lad opp utladede batterier så fort som mulig etter bruk, ellers vil batteriets levetid forringes.
• For lengst batterilevetid, ikke lad ut batteriet helt. Det anbefales at du lader batteriet etter hver bruk.

Laderdiagnose (figur C)

Denne laderen er designet for å registrere visse problemer som kan oppstå med batteripakkene eller strømforsyningen. Problemer indikeres av et LED-lys som blinker i ulike mønstre.

Dårlig batteri

Laderen kan oppdage et svakt eller ødelagt batteri. LED-lyset blinker i mønsteret som er indikert på merkelappen. Hvis du ser dette

blinkemønsteret for dårlig batteri, skal du ikke fortsette å lade batteriet. Returner det til et servicesenter eller et oppsamlingssted for resirkulering.

Varm/kald ladeforsinkelse

Dersom laderen oppdager et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter

med å lade til batteriet har passende temperatur. Etter dette skjer, vil laderen automatisk bytte over til pakkelademodus. Denne funksjonen sikrer maksimal levetid på batteriet. LED- lyset blinker i mønsteret som er indikert på merkelappen.

Viktige merknader om lading

◆ Lengst levetid og beste ytelse kan oppnå dersom batteripakken lades med lufttemperaturen er mellom 18 °C - 24 °C. IKKE lad batteripakken i en lufttemperatur under

+4,5 °C, eller over +40 °C. Dette er svært viktig og vil forhindre skade på batteripakken.

• Laderen og batteripakken kan være varme å ta på under lading. Dette er en normal tilstand og er ikke et tegn på et problem.
  For å muliggjøre bedre kjøling av batteripakken etter bruk, unngå å oppbevare laderen i varme omgivelser slik som et metallskur eller en uisolert tilhenger.

• Kontroller strømmen i kontakten ved å sette inn en lampe eller et annet apparat;
• Sjekk at stikkontakten er koblet til en lys bryter som slår av strømmen när du slår av lyset.
• Sett laderen og batteripakken på et sted der lufttemperaturen i omgivelsene er omtrent 18 °C – 24 °C;
  ◆ Dersom ladeproblemene fortsetter, ta verktøy, batteripakken og laderen til det lokale servicesenteret.

♦ Batteripakken skal lades opp dersom den ikke gir tilstrekkelig effekt til jobber som var lette å utføre tidligere. IKKE fortsett å bruke verktøyet under slike forhold.

Følg ladeprosedyren. Du kan også lade opp en halvutladet pakke när som helst uten at det har noen effekt på batteripakken.

Fremmedlegemer med ledende egenskaper så som, men ikke begrenset til, slipestøv, metallspon, stålull, aluminiumfolie eller avleiring av metallpartikler skal holdes unna laderens åpninger. Koble fra laderen før rengjøring.

Sette inn og ta ut batteriet (figur D og E)

• Når du skal sette inn batteriet (15), holder du det på linje med kontakten på verktøyet (22). Skyv batteriet inn i kontakten og trykk til batteriet klikker på plass.
• Når du skal ta ut batteriet, trykker du på utløserknappen (15a) og trekker samtidig batteriet ut av kontakten, som vist i figur E.

Skifte eller sette på et nytt sagblad (figur G, H og I)

Advarsel! For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Fjerne bladene

◆ Fjern batteripakken (15) fra sagen.
- Løft armen til øvre posisjon og løft nedre beskyttelse (4) så langt som mulig.
- Løsne, men ikke fjerne beskyttelsesbrakettens frontskrue (24) til braketten (25) kan heves langt nok til å få tilgang til bladskruen (26). Den nedre beskyttelsen vil forbli hevet på grunn av posisjonen til beskyttelsesbrakettskruen.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

• Trykk ned spindellåsknappen (28) mens du forsiktig roterer sagbladet (29) for hånd til det går i lås.
• Hold knappen inntrykket, bruk den andre hånden og sekskantsiden på skiftenøkkelen som følger med for å løsne bladskruen (26). (Vri med klokka, venstregjenget.)
• Fjern bladskruen (26) ved bruk av sekskantsiden på skiftenøkkelen som følger med, den ytre klemmeskiven (30) og bladet (29). Den indre klemmeskiven (31) kan du la være på spindelen(32).

Installere et blad

◆ Fjern batteripakken (15) fra sagen.
Med armen hevet, den nedre beskyttelsen (4) holdt åpen og beskyttelsesbraketten (25) hevet, skal du plassere bladet (29) på spindelen (32) og mot den indre bladklemmen (31) med tennene på bladet pekende i retning av rotasjonen som markert på sagen.
◆ Fest den ytre klemskiven (30) på spindelen (32).
- Installer bladskruen (26) engasjer spindellåsen (28) stram godt til skruen (26) med nøkkelen (vri mot klokka, venstregjenger).
- Sett tilbake beskyttelsesbraketten (25) til originalposisjon nede og fest sikkert beskyttelsesbrakettskruen (24) for å holde braketten på plass.

Kuttelinje styresystem

Advarsel! Ikke se direkte inn i arbeidslyset. Det kan resultere i alvorlig øyeskade.

Kuttelinje styresystemet kan kun skrus på og av arbeidslys-bryteren (16).

For å kutte gjennom en eksisterende blyantstrek på et stykke tre skal du slå på kuttelinje styresystemet med arbeidslys-bryteren (16) (ikke med strømbryteren), så skal du dra ned betjeningshåndtaket (2) for å få sagbladet nær materialet. Skyggen av bladet vil vises på trestykket. Denne skyggelinjen representerer materialet som bladet vil fjerne når det utfører et kutt.

For å lokalisere kuttet korrekt til blyantstreken skal du rette inn blyantstreken med kanten på bladskyggen. Husk at du kan måtte justere gjærings- eller skråvinkel for å kunne følge streken nøyaktig.

Sagen din er utstyrt med batterifeilfunksjon. Arbeidslyset begynner å blinke når batteriet nærmer seg slutten på ladingen, eller hvis batteriet er for varmt. Lad batteriet før du fortsetter kuttearbeid. Se ladeprosedyre under Viktige Sikkerhetsinstruksjoner for batteripakker for batteriladeinstruksjoner.

Gjæringskontroll (figur J)

Gjæringslåsknotten (5) og gjæringslåsen (6) lar deg stille sagen til 47° høyre og 47° venstre. Gjæringslåsen vil automatisk lokalisere 0°, 15°, 22,5°, 31,6° og 45° både til venstre og høyre. For å gjære sagen skal du låse opp gjæringslåsemekanismen ved å vri gjæringslåsknotten (5) mot klokken for å låse opp og med klokken for å låse. Dra gjæringslåsen (6) opp, og still inn gjæringsvinkelen på gjæringsskalaen (8). Lås gjæringslåseknotten (5) ved å vri den med klokken.

Skråvinkellåsen lar deg stille skråvinkel fra 48° venstre. For å justere skråvinkel, vri knappen (12) mot klokka for å løsne. For stramme til, vri skråvinkellåsen med klokka.

Forsiktig! Klemfare. Forsikre deg om at du fester skråvinkellåsknotten før du justerer overstyringer.

Avtrekker-bryter (figur L)

For å skru på sagen skal du trykke låsehendelen (17) til venstre, så trykke på utløserbryteren (1). Sagen vil gå mens bryteren er trykket ned. La bladet spinne opp til full driftshastighet før du kutter. For å skru sagen av, slipp bryteren. La bladet stoppe før du hever saghodet. Det er ikke mulig å låse bryteren på. Et hull (1a) finnes i avtrekkeren for innsetting av hengelås for å låse bryteren av.

Din sag er ikke utstyrt med en automatisk elektrisk blad bremse, men sagbladet skal stoppe innen 5 sekunder etter bryteren slippes. Dette er ikke justerbart. Hvis stopptiden gjentatt overgår 5 sekunder skal du få verktøyet på service ved et autorisert Stanley FatMax service senter.

Advarsel! For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Sagen din har en innebygget støvport (14) som kan kobles til enten den medfølgende støvposen (35) eller verkstedets støvsugersystem kobles til.

Feste støvposen

◆ Fest støvposen (35) til støvporten (14) fom vist på figur M.
- En støvsugerslange (38 - medfølger ikke) kan tilpasses støvporten (14) i stedet for støvposen (35). Dette kan gjøres ved å tilpasse din støvsugerslange (38) i stedet for støvposen (35) se figur M.
- Bruk borrelåsstroppen (13a) til å holde din støvsugerslange (38) klar fra skyveskinnene (13) mens du bruker sagen.

Merk: Borrelåsstroppen (13a) er ikke et bærehåndtak og skal ikke brukes til å bevege eller transportere sagen.

Tømme støvposen

Ta av støvposen (35) fra slipemaskinen og rist eller bank støvposen forsiktig for å tømme den.

◆ Fest støvposen tilbake til støvporten (14).

Legg merke til at ikke alt støvet ikke vil løsne fra posen. Dette vil ikke påvirke kutteeffekten, men vil redusere effektiviteten av støvoppsamlingen. For å bedre støvsugingen trykk inn fjæren inne i støvposen når du tømmer den, og bank den mot siden av avfallsbøtten eller støvsugerstussen.

Advarsel! Du skal aldri bruke denne sagen uten at støvposen er på plass. Sagspon og støv fra trevirke kan medføre helsefare ved innånding.

Kutting med sagen

Dersom skyvefunksjonen ikke brukes, pass på at saghodet er skjøvet så langt tilbake som mulig og at skinnelåsskruen (18) er strammet til. Dette vil hindre at sagen sklir langs skinnen etterhvert som arbeidsstykket engasjeres.

Merk: IKKE KUTT JERNHOLDIGE METALLER ELLER MURVERK MED DENNE SAGEN (IKKE JERNHOLDIGE METALLER KAN KUTTES MED DENNE SAGEN. Ikke bruk slipeskiver.

Merk: Se Aktivering og synlighet av beskyttelse i justering-savsnittet for viktig informasjon om den nedre beskyttelsen før du kutter.

Tverrkutting betyr å kutte treverket på tvers av veden i enhver vinkel. Et rett tverrkutt gjøres med gjæringsarmen ved null graders posisjon. Still inn og lås gjæringsarmen på null, og hold trestykket fast mot bordet og mot anlegget.

Med skinnelåsskruen (18) strammet, slå på sagen ved å trykke inn avtrekkerbryteren (1).

Når sagen er kommet i hastighet(etter 1 sekund), senk armen mykt og langsomt for å kappe gjennom trestykket. La bladet stoppe helt før du løfter armen.

Ved kapping av noe større enn 2 x 4 (51 x 102), bruk en ut-ned-tilbake bevegelse med skinnelåsskuen (18) løsnet. Dra sagen ut, mot deg, senk saghodet ned mot arbeidsstykket og skyv langsomt sagen tilbake for å avslutte kuttet. Ikke la sagbladet komme i direkte kontakt med toppen av arbeidsstykket när du trekker ut. Sagen kan komme mot deg og forårsake personskader eller skade på arbeidsstykket.

Advarsel! Bruk alltid en arbeidsklemme for å holde kontroll og redusere faren for skade på arbeidsstykket og personskader, dersom du må bevege hendene innenfor 6 " (152 mm) av bladet under kuttingen.

Merk! Skinnelåsskruen (18) må være løs for å la sagen skyves langs skinnene.

Gjæringstverrkutt gjøres med gjæringsarmen ved en vinkel som ikke er null.

Gjæringsvinkel er ofte 45° for å lage hjørner, men kan stilles inn hele veien fra null til 47° venstre eller 47° høyre. Gjør kuttet som beskrevet ovenfor.

Når du utfører et gjæringskutt på arbeidsstykker bredere enn 2 x 6 som er kortere av lengde, legg alltid den lengste siden mot anlegget (figur N).

For å kutte gjennom en eksisterende blyantstrek på et trestykke, skal du matche vinkelen så nært som mulig. Kutt trestykket litt for langt og mål fra blyantstreken til kuttkanten for å avgjøre hvilken retning du skal justere gjæringsvinkelen og kutte igjen. Dette må du trene litt på, men er en vanlig teknikk.

Avfasing

Et skråvinkelkutt gjort med sagbladet lenende i en vinkel til trestykket. For å stille inn skråvinkel skal du løsne skråvinkellåsknotten (12) og bevege sagen til venstre som ønsket. Når du har stilt inn ønsket skråvinkel skal du stramme skråvinkellåsen stramt. Skråvinkler kan stilles fra 3° til høyre til 48° til venstre.

Kvalitet på kutt

Smidigheten til ethvert kutt avhenger av flere variabler.

Ting som materialet som kuttes, bladtype, bladskarphet og sagehastighet har alle innvirkning på kvaliteten på kuttet. Når du ønsker glatte kutt for listverk og annet presisjonsarbeide, bruk et skarpt blad (60 tenner karbid) og en langsom, jevn sagehastighet for å få best mulig resultat.

Påse at materialet ikke beveger seg eller kryper under saging.

Fest det godt på plass med klemmer.

Dersom små sagfliser stikker ut bakerst på arbeidsstykket fest et stykke maskeringsteip der kutten skal gjøres. Sag gjennom teipen og fjern den forsiktig når du er ferdig.

For varierte kuttemetoder, se listen over anbefalte sagblad for din sag og velge det som best passer dine behov. Se Sagblad under Valgfritt Tilbehør.

Korrekt plassering av kropp og hender ved bruk av gjæringssagen vil gjøre sagingen, enklere, mer nøyaktig og tryggere. Plasser aldri hendene i nærheten av skjæreområdet. Ikke plasser hendene nærmere enn 6" (152 mm) fra bladet. Hold arbeidsstykket fast mot bordet og anlegget under kapping. Hold hendene på plass inntil bryteren er sluppet og bladet har stoppet helt.

GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RETNING. IKKE KRYSS HENDENE, SOM VIST I FIGUR O3.

Hold begge bena godt på bakken og hold riktig balanse. Når du beveger gjæringsarmen til venstre og høyre, følg den og stå litt til siden for bladet. Se gjennom åpningene i vernet når du følger en blyantstrek.

Feste arbeidsstykket med klemmer

Advarsel! For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Advarsell! Et fastklemt, balansert og sikret arbeidsstykke kan bli ubalansert etter at et kutt er utført. En ubalansert last kan tippe over sagen eller noe sagen er fetet til, slik som et bord eller en arbeidsbenk. Når du gjør et kutt som kan føre til ubalanse, støtt opp arbeidsstykket godt og sikre at sagen er godt boltet til et stabilt underlag. Det kan resultere i personskade.

Advarsel! Klemfoten skal være fastklemt over basis av sagen når klemmen brukes. Klem alltid fast arbeidsstykket til basen av sagen – ikke til noen annen del av arbeidsområdet. Pass på at klemfoten ikke er klemt mot kanten av basis på sagen.

Advarsel! Bruk alltid en arbeidsklemme for å holde kontroll og redusere faren for skade på arbeidsstykket og personskader, dersom du må bevege hendene innenfor 6" (152 mm) av bladet under kuttingen. Hvis du ikke kan sikre arbeidsstykket på bordet og mot anlegget med hånden (uvanlig form etc.), eller at hånden er mindre enn 6" (152 mm) fra bladet skal du bruke en klemme eller et annet feste.

Bruk materialklemmen som leveres med sagen. For å kjøpe en materialklemme kan du kontakte din lokale forhandler eller et Stanley FatMax servicesenter.

Andre hjelpemidler som fjærklemmer, klemstenger eller C-klemmer kan være passende for visse størrelser og former på materialet. Bruk omhu i valg og plassering av disse klemmene. Ta deg tid til å teste kutt uten strøm før du kutter.

Installere klemmer (figur P)

• Sett klemmen (37) inn i hullet (19) bak anlegget. Klemmen skal være rettet mot baksiden av gjæringssagen. Rillene på klemme stangen skal være helt satt inn i basen. Pass på at sporet er fullt innskjøvet i basen på gjæringssagen. Dersom sporet er synlig vil ikke klemmen være sikret.
  ♦ Roter klemmen 180° mot fronten av gjæringssagen.
• Løsne knotten for å justere klemmen opp eller ned, bruk så finjusteringsknotten for å feste klemmen til arbeidsstykket.

Merk: Plasser klemmen på motsatt side av basen ved skråsaging. GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. SIKRE AT KLEMMEN IKKE KOMMER I VEIEN FOR FUNKSJONEN AV SAGEN ELLER ANLEGGET.

Justeringer

Gjæringssagen er helt og nøyaktig justert på fabrikken etter produksjon. Dersom en ny justering trenges grunnet

forsendelsen og håndtering eller annen årsak følg instruksjonene under for å justere sagen.

Når disse justeringer er gjort skal sagen forbli nøyaktig. Ta deg litt tid for å følge disse instruksjonene nøye for å opprettholde nøyaktigheten som sagen er i stand til.

Justering av gjæringsskala (figur Q1)

Lås armen i nedeposisjon. Lås opp gjæringslåsknotten (5) og sving gjæringsarmen til gjæringslåsen (6) låser i 0° posisjon. Ikke lås gjæringslåsen knotten. Sett en vinkelhake mot sagens anlegg og bladet, som vist. (Ikke berør tuppene på bladtennene med vinkelhaken. Det vil i så fall føre til unøyaktig måling.)

Hvis sagbladet ikke er nøyaktig vinkelrett til anlegget, skal du løsne og bevege materialanlegget til bladet er vinkelrett til anlegget som målt med vinkelhaken. Ikke bry deg med plassering av gjæringspekeren på dette tidspunkt.

Justering vinkel vinkelrett til bordet (figur Q2)

For å rette inn bladet vinkelrett mot bordet, lås armen i nedeposisjon med låsepinnen (20). Sett en vinkelhake mot bladet, pass på at vinkelhaken ikke står mot tuppen på en tann. Løsne skråvinkellåseknapp (5) og sikre at armen er fast mot 0° skråvinkelstopper. Roter 0° skråvinkeljusteringskrue med 1/2" (12,7 mm) pipnøkkel (medfølger ikke) som nødvendig slik at bladet er ved 0° mot bordet som målt med vinkelhaken.

Aktivering og synlighet av beskyttelse (figur V)

Advarsel! Klemfare. For å redusere faren for personskader skal du holde tommelen under betjeningshåndtaket när du drar håndtaket ned. Den nedre beskyttelsen vil bevege seg opp när betjeningshåndtaket dras ned, noe som kan forårsake klemskader.

Nedre beskyttelse (4) på sagen er designet for automatisk å frilegge bladet når armen går ned, og for å dekke bladet når armen løftes.

Før hver bruk eller du har utført justeringer skal du ta armen frem og tilbake (uten strøm) for å sikre at beskyttelsen åpner seg smidig og lukkes helt. Den skal ikke komme i kontakt med bladet. Med armen oppe skal du heve beskyttelsen (uten strøm) som vist på figur V og slippe. Beskyttelsen skal lukke seg helt og raskt.

Ikke bruk sagen dersom beskyttelsen ikke beveger seg fritt og lukker seg øyeblikkelig. Du skal aldri klemme fast eller binde beskyttelsen i åpen posisjon når du bruker sagen.

Beskyttelsen kan løftes for hånd när du installerer eller fjerner sagblader for inspeksjon av sagen.

L∅FT ALDRI NEDRE BESKYTTELSE MANUELT UTEN AT BLADET STÅR STILLE.

Merk: Visse spesialkutt av store materialer krever at du manuelt hever beskyttelsen. Se kutte store materialer under spesialkutt.

Den fremre delen av beskyttelsen har spjelder for å gi sikt under skjæring. Selv om spjeldene dramatisk stopper flygende objekter er de åpninger i beskyttelsen og du skal derfor ha på vernebriller hele tiden.

Skinneguide

Kontrollere skinnene (13) regelmessig for slark og klaring. Skinnene kan rengjøres med en tørr ren klut.

Saging av billedrammer, bokser og andre firkantede objekter (figur R1 og R2)

For best å kunne forstå hvordan de nevnte objektene fungerer anbefaler vi at du prøver noen få enkle prosjekter med avkapp til du får "forståelse" for sagen.

Denne sagen er perfekt for å sage hjørner som vist i figur R1. Skissene A på figur R2 viser et hjørne laget ved bruk av skåvinkeljustering for å skråstille kantene til de to plankene ved 45° hver for å produsere et hjørne på 90°. For dette hjørnet er gjæringsarmen er låst på null og skråvinkel er låst på 45°. Trestykket er plassert med den brede flate siden mot bordet, og den smale kanten mot anlegget. Samme kutt kan gjøres ved høyre eller venstre gjæring med den brede flaten mot anlegget.

Kapping av lister og andre rammer (figur R2)

Skisse B i figur R2 viser en skjøt laget ved å sette gjæringsarmen med 45° for å skjøte de to stykkene til et 90° hjørne. For å lage denne typen skjøt, sett skråvinkel til null og gjæringsarmen til 45°. Trestykket er også nå posisjonert med den brede flate siden mot bordet, og den smale kanten mot anlegget. Figurene R1 og R2 er kun for firkantede objekter.

Når det er et annet antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir deg korrekte vinkler for mange ulike former.

Eksempler

Antall sider Gjærings eller skråvinkel
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

Tabellen går ut i fra at alle sider er like lange. For former som ikke vises i tabellen, bruk følgende formel: 180° delt på antall sider er lik gjæringen (hvis materialet kuttes vertikalt) eller skråvinkel (hvis materialet kuttes liggende flatt).

Saging av sammensatte gjæringer (figur R3)

En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer eller bokser med skråstilte sider som den vist i figur R3.

Merk: Dersom kappevinkelen varierer fra kutt til kutt, kontroller at gjæringslåseknotten og gjæringslåsehåndtaket er godt låst. De skal låses etter hver endring som gjøres på gjærings- eller skråvinkel. Tabellen (tabell 1) vist på slutten av denne bruksanvisningen hjelper deg å sette korrekt gjæring og skråstilling for vanlige sammensatte gjæringskutt. For å bruke tabellen skal du velge ønsket vinkel A (figur R3) for ditt prosjekt og finn den vinkelen på den aktuelle buen i tabellen. Fra det punktet, følg tabellen rett ned for å finne korrekt skråvinkel, og rett over for å finne korrekt gjæringsvinkel.

Still inn sagen til de angitte vinklene og gjør et par prøvekapp. ∅v deg på å passe de kuttede bitene sammen til du utvikler en forståelse for denne prosedyren og føler deg komfortabel med den.

Eksempel: For å lage en boks med 4 sider med 26° ytre vinkler (vinkel A, figur R3), bruk øvre høyre bue. Finn 26° på bueskalaen. Følg den horisontale skjærelinjen på en av sidene for å få gjæringsvinkelinnstillingen på sagen (42°). På samme måte følg den vertikalt kryssende linjen til topp eller bunn for å finne innstilling av skråvinkel på sagen (18°). Prøv alltid å kutte på avkapp først for å bekrefte innstillingene på sagen.

Saging av flate lister (figur S)

Rette 90° kapp:

Plasser trevirket mot anlegget og hold det på plass som vist på figur S. Skru på sagen, la bladet nå full hastighet og senk armen smidig gjennom kuttet.

Kutte flate lister opp til 3,5" (90 mm) høyt vertikalt mot anlegget

Plasser materialet som vist på figur S. Alle kapp skal gjøres med baksiden av listen mot anlegget, og med bunnen av listen mot bordet.

	Innvendig hjørne Utvendig hjørne
Venstre Side	Gjæring venstre 45°Behold venstre side av kutt	Gjæring høyre 45°Behold venstre side av kutt
Høyre Side	Gjæring høyre 45°Behold høyre side av kutt	Gjæring venstre 45°Behold høyre side av kutt

Materialer opp til 3,5" (90 mm) kan kappes som beskrevet over.

Kutte kronelister/taklister

For å passe godt, må taklisten sages med sammensatt gjæring med ekstrem nøyaktighet.

De to flate overflatene på et gitt stykke taklist er vinkler som, när legges sammen må være lik 90°. De fleste, men ikke alle taklister har en topp bakvinkel (flate som passer flatt mot taket) på 52° og enn bunn bakvinkel (flaten som passer flatt mot veggen) på 38°.

Din gjæringssag har forhåndsinnstilte gjæringslåsepunkter ved 31,6° venstre og høyre for kutting av taklister ved rett vinkel.

Tabellen over skråvinkel innstilling/type kutt gir deg korrekte innstillinger for saging av taklister. (Tallene for gjærings og skråvinkelinnstillinger er veldig presise og vanskelige å stille inn nøyaktig på sagen.) Siden de fleste rom ikke har vinkler på nøyaktig 90°, må du finjustere innstillingene uansett.

Instruksjoner for saging av taklister som ligger flatt, og bruk av sammensatte funksjoner

♦ Legg listen med den brede baksiden ned flatt på sagebordet (36) (figur T1).
- Innstillingene under er for alle standard taklister med 52° og 38° vinkler.

Skåvinkelinnstilling Type kutt
33,8°	VENSTRE SIDE, INNVENDIG HJ∅RNE:1. Toppen av listen mot anlegget2. Gjæringsbord satt høyre 31,62°3. Behold venstre side av kutt
33,8°	H∅YRE SIDE, INNVENDIG HJ∅RNE:1. Bunnen av listen mot anlegget2. Gjæringsbord satt venstre 31,62°3. Behold venstre side av kutt
33,8°	VENSTRE SIDE, UTVENDIG HJ∅RNE:1. Bunnen av listen mot anlegget2. Gjæringsbord satt venstre 31,62°3. Behold høyre side av kutt
33,8°	H∅YRE SIDE, UTVENDIG HJ∅RNE:1. Toppen av listen mot anlegget2. Gjæringsbord satt høyre 31,62°3. Behold høyre side av kutt

Merk: Når du stiller inn skråvinkler og gjæringsvinkler for alle listverk, husk at vinklene som er vist for taklister er veldig presise og vanskelig å stille inn nøyaktig. Siden de lett kan bevege seg og veldig få rom har nøyaktige firkantede hjørner, skal alle innstillinger testes på avkappslister.

Alternativ metode for saging av taklister

Plasser taklisten ved en vinkel mellom anlegget (11) og sage-bordet (36), med toppsiden av taklisten på bordet og bunnen av taklisten på anlegget som vist på figur T1.

Fordelen med å kutte taklister ved bruk av denne metoden er at du ikke trenger skråvinkler. Mindre endringer av gjæringsvinkelen kan gjøres uten å påvirke skråvinkelen. På denne måten, dersom det er andre hjørner enn 90°, kan sagen raskt og enkelt justeres for det.

Instrukser for saging av taklister med vinkling mellom anlegget og bunnplaten på sagen for alle kapp

Denne sagen kan kutte opp til 9/16" (14 mm) x 3-5/8" (92 mm) koblede taklister.

• Sett listen i vinkel slik at bunnen av listen (den delen som ligger mot veggen ved montering) er mot anlegget (11), og toppen av listen hviler mot sagbordet (36) som vist på figur T2.
• De vinklede "flatene" på baksiden av taklisten skal ligge rett an mot anlegget og sagbordet (36).

	Innvendig hjørne Utvendig hjørne
Venstre Side	Gjæring høyre ved 45°Behold høyre side av kutt	Gjæring venstre ved 45°Behold høyre side av kutt
Høyre Side	Gjæring venstre ved 45°Behold venstre side av kutt	Gjæring høyre ved 45°Behold venstre side av kutt

Spesialkutt

Foreta aldri noen kutt uten at materialet er festet til bordet og mot anlegget.

Bøyde materialer (figur U1 og U2)

Ved saging av bøyd materiale, plasser det alltid som vist i figur U1 og aldri som vist i figur U2. Plassering av materialet på feil måte vi føre til at det klemmer bladet nær enden på kuttet.

Kapping av runde materialer

Runde materialer skal klemmes fast eller holdes fast mot anlegget for å hindre at det ruller. Dette er svært viktig ved vinkelkutt.

Saging av store materialer (figur V)

Av og til vil du få et trestykke som er litt for stort for å passe under nedre beskyttelse. For at beskyttelsen skal ha klaring over treverket med sagen av og med høyre hånd på betjeningshåndtaket skal du plassere høyre tommel på utsiden av den øvre delen av beskyttelsen og rulle beskyttelsen opp litt slik at treverket har klaring, som vist på figur V. Slipp beskyttelsen før du starter motoren. Beskyttelsesmekanismen vil fungere skikkelig under kuttet. Du skal kun gjøre dette når det er nødvendig.

ALDRI BIND, TAPE ELLER PÅ ANNEN MÅTE HOLD BESKYTTELSEN PERMANENT ÅPEN VED BRUK AV SAGEN.

Vedlikehold

Advarsel! For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Advarsell! For å redusere risikoen for alvorlig personskade, skal DU IKKE ikke berøre de skarpe punktene på bladet med fingerer eller hender når du utfører vedlikehold.

IKKE bruk smøremidler eller rengjøringsmidler (spesielt spray eller aerosol) i nærheten av plast-beskyttelsen. - Materialer av polykarbonat som brukes i beskyttelsen vil angripes av visse kjemikalier.

• Alle lagre er forseglet. De er smurt for hele levetiden og trenger ikke videre vedlikehold.
• Regelmessig rengjør alt støv og treflis fra rundt OG UNDER basisen og det roterende bordet. Selv store spor finnes for å la spon etc. passere gjennom, det vil naturlig nok akkumuleres noe støv.
  Børstene er designet for å gi deg flere års bruk. Hvis de trenger utskifting skal du returnere verktøyet til nærmeste servicesenter for reparasjon.

Feilsøking

Problem Mulig årsak Løsning
Sagen starter ikke.	Batteriet er ikke satt inn.	Installer batteriet. Se installering og fjerning av batteripakken.
	Batteriet er ikke ladet.	Lad batteriet. Se ladeprosedyre.
	Børstene utslitte	Få børstene skiftet ved et autorisert servicesenter.
Sagen utfører ikke tilfredsstillende kutt.	Sløvt blad.	Skift blad. Se skifte eller sette på et nytt sagblad.
	Bladet er montert på baklengs.	Vri bladet rundt riktig vei. Se skifte eller sette på et nytt sagblad.
	Avleiringer eller harpiks på bladet.	Fjern bladet og rengjør med grov stålull og terpentin eller ovnsrens fra kjøkkenet.
	Feil blad for arbeidet som utføres.	Bytt bladtype.
Arbeidslyset blinker.	Batteriet er ikke ladet	Lad batteriet. Se ladeprosedyre.
Maskinen vibrerer voldsomt.	Sagen ikke montert sikkert til overflaten eller arbeidsbenken.	Stram alle festeelementer. Se benkmontering
	Overflate eller arbeidsbenk på ujevnt gulv.	Rett inn på jevn overflate.
	Skadet sagblad.	Skift blad. Se skifte eller sette på et nytt sagblad.
Utfører ikke nøyaktige gjæringskutt.	Gjæringsskalaen er ikke justert korrekt.	Sjekk og juster. Se Gjæringsskalajustering under Justeringer.
	Bladet er ikke vinkelrett mot anlegget.	Sjekk og juster. Se Gjæringsskalajustering under Justeringer.
	Bladet er ikke vinkelrett mot bordet.	Sjekk og juster anlegget. Se justering vinkel vertikalt mot bord under Justeringer.
	Arbeidsstykket beveger seg	Fest arbeidsstykket med klemmer til anlegget eller lim 120-grad sandpapir til anlegget med gummilim.
	Snittplaten er slitt eller skadet.	Lever den på et autorisert serviceverksted.
Materialet klemmer bladet.	Kapping av bøyd materiale.	Se kutte bøyde materialer under spesialkutt.

Miljøvern

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer.

Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale regler. Mer informasjon finner du på www.2helpU.com

Tekniske data

FMCS701 (H1)
Spenning V 18
Hastighet /min 3 800
Blad ytre diameter mm 190
Hulldiameter mm 16
Blad maks. snittbredde mm 1,8
Vekt uten batteri kg 10
Bladtykkelse		mm 1,0
Gjæring (maks. posisjoner)		°	47
Skråskjæring (maks. posisjoner)		°	47
0 grader gjæring	horisontal	mm	50 x 216
	vertikal	mm	90 x 15
45 grader gjæring høyre	horisontal	mm	50 x 152
	vertikal	mm	90 x 15
45 grader gjæring venstre	horisontal	mm	50 x 152
	vertikal	mm	90 x 15
45 grader skrå venstre	horisontal	mm	50 x 152
	vertikal	mm	50 x 15

Lader		905998** typ. 1	906086** typ. 1
Ilnngangsspenning	V_AC	230	230
Utgangsspenning	V_DC	18	18
Utgangsstrøm	A	12
Omtrentlig ladetid	min	90 - 240	45 - 120

Batteri FMC689L		FMC687L	FMC688L
Spenning	V_DC	18	18	18
Kapasitet	Ah	1.5	2.0	4.0
Type		Li-Ion	Li-Ion	Li-Ion

Lydtrykknivå i henhold til EN 62841:

L_pA (lydtrykk) 83,0 dB(A), usikkerhet (K) 3 dB(A)

L_WA (lydeffekt) 94,5 dB(A), Usikkerhet (K) 3 dB(A)

EU-samsvarserklæring

MASKINDIREKTIVET

FMCS701 Gjæringssag med glidende saghode

Stanley Europe erklærer at disse produktene som er beskrevet under "Tekniske data" er i samsvar med:

EN62841-1:2015, EN62841-3-9:2015+A11:2017

Hvis du ønsker mer informasjon, kontakt Stanley Fat Max på følgende adresse, eller se på baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Stanley Fat Max.

Ray Laverick Engineering Director Stanley Fat Max Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannia 28.06.2018

Garanti

Stanley Europe er trygg på kvaliteten av produktene sine og tilbyr en 12 måneders garanti fra kjøpsdato. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konflikt med disse. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

For å ta garantien i bruk må kravet være i samsvar med kjøpsbetingelsene fra Stanley Fat Max og du må vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Betingelsene for Stanley Europes 1 års garanti og adressen til din nærmeste autoriserte serviceverksted kan du finne på internett under www.2helpU.com, eller ved å kontakte ditt lokale Stanley Europe kontor, adressen er angitt i denne bruksanvisningen.

Besøk vår webside www.www.stanley.eu/3 for å registrere ditt nye Stanley Fat Max produkt og for å holde deg oppdatert om nye produkter og spesialtilbud.

1. Elektricitet og sikkerhed

Elektricitet og sikkerhed

Smiglåsegreb (Fig. K)

Med smiglåsen kan du save i smig 48° til venstre. Du justerer smigindstillingen ved at dreje smiglåsegrebet (12) mod uret for at løsne. Du spænder ved at dreje smiglåsegrebet med uret.

Krops- og håndposition (fig. 01–04)

Figur R1 og R2 er kun til firesidede genstande.

EU-overensstemmelseserklæring

MASKINDIREKTIV

FMCS701 Kombineret, forskydelig geringssav

Stanley Europe erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

EN62841-1:2015, EN62841-3-9:2015+A11:2017

Direktør for maskinteknik
