Caractéristiques techniques	Scie circulaire sans fil, 18V, moteur brushless
Diamètre de la lame	184 mm
Profondeur de coupe maximale	65 mm à 90°
Vitesse à vide	5 800 tr/min
Poids	3,5 kg
Utilisation	Idéale pour les coupes de bois, panneaux et matériaux similaires
Maintenance	Vérifier régulièrement l'état de la lame et la nettoyer après utilisation
Sécurité	Utiliser des lunettes de protection et des gants, respecter les consignes de sécurité
Informations générales	Compatible avec les batteries de la gamme Fatmax 18V

FOIRE AUX QUESTIONS - Fatmax FMCS701 STANLEY

Comment puis-je changer la lame de ma scie STANLEY Fatmax FMCS701 ?

Pour changer la lame, assurez-vous que la scie est débranchée. Retirez la vis de fixation de la lame à l'aide d'une clé Allen fournie. Retirez l'ancienne lame et placez la nouvelle en vous assurant qu'elle est bien orientée. Revissez la vis de fixation pour sécuriser la lame.

Que faire si ma scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité est en position 'ON'. Si la scie ne démarre toujours pas, il peut y avoir un problème avec le moteur et il est conseillé de contacter le service après-vente.

Comment entretenir ma scie STANLEY Fatmax FMCS701 ?

Pour entretenir votre scie, nettoyez régulièrement la lame et le boîtier avec un chiffon sec après chaque utilisation. Vérifiez et resserrez toutes les vis et boulons. Lubrifiez les pièces mobiles selon les recommandations du manuel d'utilisation.

Quelle est la profondeur de coupe maximale de la scie STANLEY Fatmax FMCS701 ?

La profondeur de coupe maximale de la scie STANLEY Fatmax FMCS701 est de 65 mm pour le bois et de 10 mm pour le métal.

Comment éviter le blocage de la lame lors de la coupe ?

Pour éviter le blocage de la lame, assurez-vous d'utiliser la bonne lame pour le matériau que vous coupez. Ne forcez pas la scie et laissez-la faire le travail. Utilisez un mouvement fluide et régulier pour réduire la friction.

Quels types de lames puis-je utiliser avec la scie STANLEY Fatmax FMCS701 ?

La scie STANLEY Fatmax FMCS701 est compatible avec des lames de coupe pour bois, métal et plastique. Assurez-vous de choisir une lame adaptée au matériau que vous travaillez.

La scie dégage-t-elle de la fumée pendant l'utilisation, que faire ?

Si votre scie dégage de la fumée, arrêtez immédiatement l'utilisation et débranchez-la. Cela peut indiquer un problème de surchauffe. Laissez-la refroidir et vérifiez si la lame est bien installée et pas trop usée. Si le problème persiste, contactez un professionnel.

Où puis-je trouver des pièces de rechange pour ma scie ?

Vous pouvez trouver des pièces de rechange pour la scie STANLEY Fatmax FMCS701 sur le site officiel de STANLEY ou chez des revendeurs agréés. Assurez-vous de vérifier que les pièces sont compatibles avec votre modèle.

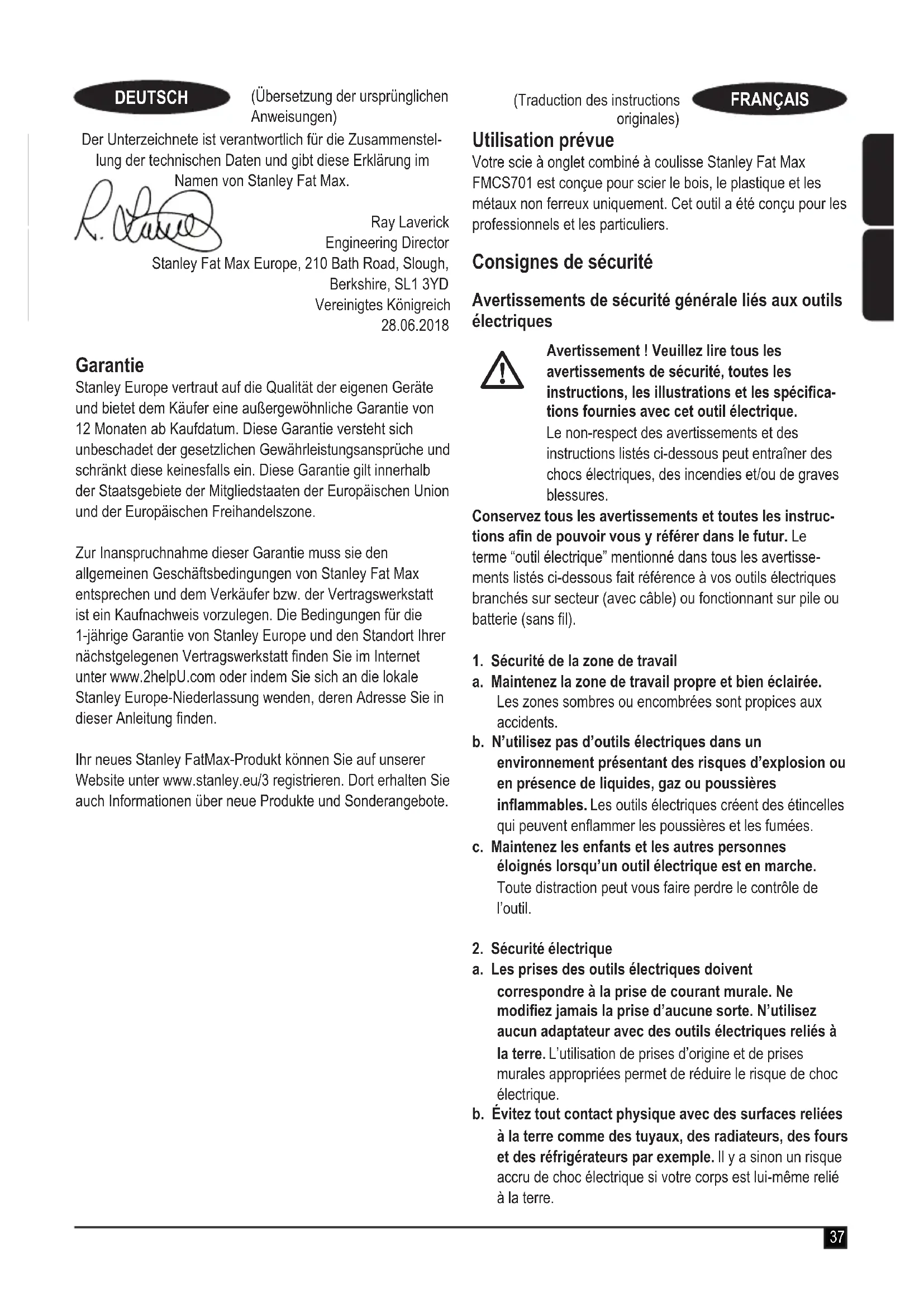

MODE D'EMPLOI Fatmax FMCS701 STANLEY

(Traduction des instructions originales)

FRANÇAIS

Utilisation prévue

Votre scie à onglet combiné à coulisse Stanley Fat Max FMCS701 est conçue pour scier le bois, le plastique et les métaux non ferreux uniquement. Cet outil a été conçu pour les professionnels et les particuliers.

Consignes de sécurité

Avertissements de sécurité générale liés aux outils électriques

Avertissement ! Veuillez lire tous les avertissements de sécurité, toutes les instructions, les illustrations et les spécifications fournies avec cet outil électrique.

Le non-respect des avertissements et des instructions listés ci-dessous peut entraîner des chocs électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le futur. Le terme "outil électrique" mentionné dans tous les avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec câble) ou fonctionnant sur pile ou batterie (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Les zones sombres ou encombrées sont propices aux accidents.

b. N'utilisez pas d'outils électriques dans un environnement présentant des risques d'explosion ou en présence de liquides, gaz ou poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières et les fumées.

c. Maintenez les enfants et les autres personnes éloignés lorsqu'un outil électrique est en marche. Toute distraction peut vous faire perdre le contrôle de l'outil.

1. Sécurité électrique

a. Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifiez jamais la prise d'aucune sorte. N'utilisez aucun adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine et de prises murales appropriées permet de réduire le risque de choc électrique.

b. Évitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Il y a sinon un risque accru de choc électrique si votre corps est lui-même relié à la terre.

c. N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de choc électrique augmente si de l'eau pénètre dans un outil électrique.
d. Ne tirez pas sur le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon éloigné de la chaleur, de substances grasses, de bords tranchants ou de pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e. Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge homologuée pour les travaux extérieurs. L'utilisation d'une rallonge électrique homologuée pour les travaux en extérieur réduit le risque de choc électrique.
f. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.
3. Sécurité des personnes
a. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outils électriques si vous êtes fatigué ou sous l'influence de drogue, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique peut engendrer de graves blessures.
b. Portez des équipements de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives, utilisés à bon escient, réduisent le risque de blessures.
c. Empêchez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt sur l'interrupteur ou d'alimenter les outils électriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents.
d. Retirez toutes les clés ou pinces de réglage avant de mettre l'outil en marche. Une clé ou une pince restée fixée sur une pièce rotative de l'outil électrique peut engendrer des blessures.
e. Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de mieux maîtriser l'outil électrique en cas de situations imprévues.
f. Portez des vêtements appropriés. Ne portez aucun vêtement ample ou bijou. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles.

Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.

g. Si des dispositifs pour le raccordement d'un extracteur de poussières ou des installations pour la récupération sont présents, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récupérateurs de poussières réduit les risques liés aux poussières.
h. Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4. Utilisation et entretien des outils électriques

a. Respectez la capacité de l'outil. Utilisez l'outil approprié en fonction du travail à réaliser. Un outil adapté fonctionne mieux, de façon plus sûre et à la cadence pour laquelle il a été conçu.
b. N'utilisez pas l'outil électrique si son interrupteur ne permet pas de l'allumer ou de l'éteindre. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dangereux et doit être réparé.
c. Débranchez la prise du secteur et/ou retirez le bloc-batterie de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou leurs instructions d'utilisation les faire fonctionner. Les outils électriques peuvent être dangereux entre des mains inexpérimentées.
e. Entretenez vos outils électriques et leurs accessoires. Vérifiez que les pièces mobiles sont alignées correctement et qu'elles ne sont pas coincées. Vérifiez qu'aucune pièce n'est cassée et contrôlez l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont provoqués par des outils électriques mal entretenus.
f. Maintenez les organes de coupe affûtés et propres. Des organes de coupe bien entretenus et affûtés sont moins susceptibles de rester coincés et sont plus faciles à contrôler.
g. Utilisez l'outil électrique, les accessoires et les embouts d'outils conformément à ces instructions, en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.

h. Veillez à ce que les poignées et les surfaces de préhension restent sèches et propres, sans trace d'huile ou de graisse. Des poignées glissantes et des surfaces grasses ne permettent pas de manipuler ou de contrôler l'outil de façon sûre en cas de situation inattendue.

1. Utiliser et entretenir la batterie de l'outil

a. N'effectuez la recharge qu'à l'aide du chargeur spécifié par le fabricant. Un chargeur adapté pour un type de bloc-batterie peut engendrer un risque d'incendie s'il est utilisé avec un bloc-batterie différent.

b. N'utilisez les outils électriques qu'avec les blocs-batteries qui leur sont dédiés. L'utilisation d'un autre bloc-batterie peut engendrer des blessures et un incendie.

c. Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des objets en métal comme les trombones, les pièces de monnaies, les clés, les clous, les vis ou d'autres petits objets métalliques qui pourraient créer un contact entre les deux bornes. La mise en court-circuit des bornes d'une batterie peut provoquer des brûlures ou un incendie.

d. Dans des conditions extrêmes, du liquide peut être éjecté de la batterie. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez en plus un médecin. Le liquide projeté de la batterie peut provoquer des irritations ou des brûlures.

e. N'utilisez pas un bloc-batterie ou un outil endommagé ou modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.

f. N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130° C peut provoquer une explosion.

g. Respectez les instructions de charge et ne rechargez pas le bloc-batterie ou l'outil à une plage de températures hors de celle spécifiée dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.

1. Révision/Réparation

a. Faites réparer votre outil électrique par une personne qualifiée, n'utilisant que des pièces de rechange d'origine. Cela permet de garantir la sûreté de l'outil électrique.

b. Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.

Consignes de sécurité liées aux scies à onglet

- Les scies à onglet servent à scier le bois ou les produits dérivés du bois, elles ne peuvent pas être utilisées avec des disques abrasifs de tronçonnage prévus pour les métaux ferreux comme les barres, les tiges, les goujons, etc. La poussière abrasive provoque le blocage des pièces mobiles comme le carter de protection inférieur par exemple. Les étincelles émises lors du tronçonnage abrasif peuvent embraser le carter inférieur, le repère de trait de coupe et les autres pièces en plastique.

Utilisez des dispositifs de fixation pour maintenir l'ouvrage lorsque c'est possible. Si vous devez soutenir la pièce à la main, gardez toujours votre main à au moins 100 mm des deux côtés de la lame de scie. N'utilisez pas cette scie pour scier des pièces trop petites pour être correctement fixées ou tenues à la main. Si votre main se trouve trop près de la lame de scie, le risque de blessure par la lame est augmenté.

L'ouvrage doit être fixe et attaché ou tenu contre la garde et le plateau. Ne poussez pas l'ouvrage vers la lame ou ne sciez pas «à main levée». Les ouvrages non fixés ou mobiles peuvent être projetés à haute vitesse et provoquer des blessures.

- Poussez la scie à travers l'ouvrage. Ne tirez pas la scie à travers l'ouvrage. Pour réaliser une coupe, soulevez la tête de la scie et tirez-la au dessus de l'ouvrage à l'arrêt, démarrez le moteur, abaissez la tête de scie et poussez la scie à travers l'ouvrage. Scier pendant la phase de traction contribue à faire monter la lame de scie sur le sommet de l'ouvrage et à violemment projeter l'ensemble de la lame vers l'opérateur.

- Ne croisez jamais les mains au dessus de la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Le fait de soutenir l'ouvrage les mains croisées, c-à-d de tenir l'ouvrage à droite de la lame de scie avec la main gauche ou vice-versa est très dangereux.

N'avancez jamais l'une ou l'autre de vos mains derrière la garde, à plus de 100 mm de la lame quel qu'en soit le côté, pour retirer les chutes de bois ou pour une raison quelconque lorsque la lame est en mouvement. La distance entre la lame de scie en mouvement et votre main peut ne pas être si évidente à évaluer et vous risquez de vous blesser sévèrement.

- Inspectez l'ouvrage avant de le scier. Si l'ouvrage est courbe ou voilé, fixez-le face courbe face à la garde. Assurez-vous toujours qu'il n'y a aucun espace entre l'ouvrage, la garde et le plateau le long de la ligne de coupe. Les pièces courbe ou voilée peuvent vriller ou se déplacer et provoquer le coïncement de la lame en mouvement pendant le sciage. L'ouvrage ne doit contenir aucun clou ou corps étranger.

N'utilisez pas la scie tant que le plateau n'a pas été débarrassé de tous les outils, chutes de bois, etc et qu'il ne reste pas que la pièce à scier. Les petits débris, les morceaux de bois ou les autres objets en vrac qui entrent en contact avec la lame en mouvement peuvent être projetés à haute vitesse.
- Ne sciez qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent pas être correctement attachées ou accolées et peuvent se coincer ou se décaler pendant la coupe.
Assurez-vous que la scie à onglet est correctement fixée ou posée sur une surface de travail ferme et de niveau avant de l’utiliser. Une surface de travail ferme et de niveau réduit les risques d’instabilité de la scie à onglet.
- Planifiez votre travail. Chaque fois que vous modifiez l'angle de biseau ou l'anglet de l'onglet, assurez-vous que la garde réglable est correctement placée pour soutenir l'ouvrage et qu'elle n'interfère pas avec la lame ou les carters de protection. Sans mettre l'outil en marche et sans que l'ouvrage ne soit sur le plateau, déplacez la lame de scie pour simuler la procédure de coupe complète et vous assurer qu'il n'existe aucune interférence avec la garde ou risque de la scier.
- Installez des supports adaptés, comme des rallonges de plateau, des chevalets, etc. pour les pièces plus larges ou plus longues que le plateau de l'établi. Les pièces plus longues ou plus larges que le plateau de la scie à onglet peuvent basculer si elles ne sont pas correctement soutenues. Le morceau coupé de la pièce ou les bouts de l'ouvrage peuvent soulever le carter inférieur ou être projetés par la lame en rotation.
- Ne demandez à personne de remplacer une rallonge ou un support supplémentaire. Les supports de pièce instables peuvent provoquer le coïncement de la lame ou le déplacement de la pièce pendant la découpe et vous faire entrer, vous et la personne qui vous aide, en contact avec la lame en rotation.
- Le morceau coupé de la pièce ne doit en aucune manière être bloqué ou comprimé contre la lame de scie en rotation. S'il l'est, à l'aide de butées en longueur par exemple, le morceau coupé de la pièce peut se retrouver enclavé contre la lame et être violemment projeté.
Utilisez toujours un système d'attache ou de serrage conçu pour correctement soutenir les matériaux ronds comme les baguettes ou les tubes. Les baguettes ont tendance à rouler pendant leur découpe et à faire "mordre" la lame et à attirer votre ouvrage et votre main vers la lame.
- Laissez le moteur atteindre son plein régime avant de mettre la lame en contact avec l'ouvrage. Cela permet de réduire le risque de projection de la pièce.

- Si la pièce ou la lame sont bloquées, éteignez la scie. Patientez le temps que toutes les pièces mobiles se soient arrêtées et débranchez la prise de la source d'alimentation électrique et/ou retirez le bloc-batterie. Intervenez ensuite pour libérer les pièces coincées. Continuer à scier alors que l'ouvrage est bloqué peut provoquer une perte de contrôle ou endommager la scie à onglet.

Une fois la découpe terminée, relâchez l'interrupteur, gardez la tête de scie abaissée et attendez que la lame soit arrêtée avant de retirer la pièce coupée. Avancez ses mains près d'une lame tournant encore par inertie est dangereux.

Consignes de sécurité supplémentaires pour les scies à onglet

• L'utilisation prévue est décrite dans ce manuel d'utilisation. L'utilisation d'un accessoire ou d'un équipe-ment non spécifié ou l'utilisation de cet outil à d'autres fins que celles recommandées dans ce manuel d'utilisation présentent un risque de blessures et/ou de dommages matériels.
• N'utilisez pas de lame fissurée, tordue, endommagée ou déformée.
  ♦ Remplacez la plaque de saignée lorsqu'elle est usée.
  N'utilisez pas de lames de diamètres supérieurs ou inférieurs à ceux recommandés. Référez-vous aux données techniques pour connaître les caractéristiques appropriées des lames. N'utilisez que les lames mentionnées dans ce manuel, conformes à la norme EN 847-1.
• N'utilisez pas de lames fabriquées en acier à coupe rapide (HSS).

Avertissement ! Tout contact ou inhalation des poussières émises pendant le sciage peut nuire à la santé de l'opérateur et des personnes à proximité. Portez un masque anti-poussières spécialement conçu pour vous protéger des poussières et des fumées et veillez à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.

• Ne travaillez pas avec des matériaux contenant de l'amiante. L'amiante est considérée comme étant cancé-rigène.
• Portez des gants pour manipuler les lames et les matériaux bruts (si possible, les lames doivent être transportées dans un support).

• Portez des protections auditives afin de réduire le risque de perte auditive.
  ◆ Pensez à utiliser des lames spécialement conçues pour réduire le bruit ambiant.

• Portez une protection oculaire afin de réduire les risques de blessure.
  ◆ Utilisez le sac à poussière fourni lorsque vous sciez du bois.
  Tenez l'outil électrique par les surfaces de préhension isolées prévues à cet effet pendant les opérations pendant lesquelles l'organe de coupe pourrait entrer en contact avec des fils électriques cachés ou son propre cordon. Tout contact de l'organe de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et provoquer un choc électrique à l'utilisateur
  ♦ Choisissez une lame adaptée à la matière à scier.

• Ne faites pas fonctionner la machine sans que le carter de protection soit en place. Ne faites pas fonctionner la machine si le carter de protection ne fonctionne pas ou s'il n'est pas correctement entretenu.
• Prenez soin de fixer le bras solidement pour effectuer des coupes en biseau.
• Avant chaque coupe, assurez-vous que la machine est stable.
• Veillez à garder les poignées sèches et propres, exemptes d'huile ou de graisse.
• Maintenez la zone autour de la machine propre. Ne laissez aucun matériau traîner, comme par exemple des copeaux et des chutes de bois.
• Assurez-vous du bon éclairage de la machine et de la zone de travail.
• Ne laissez pas les personnes non initiées utiliser cette machine.
• Assurez-vous que la lame est correctement installée avant chaque utilisation. Assurez-vous que la lame tourne dans le bon sens. Gardez la lame bien affûtée. Suivez les instructions pour le graissage et le changement des accessoires.
  Assurez-vous que la vitesse indiquée sur la lame de scie est au moins égale à la vitesse indiquée sur la scie.
  Assurez-vous que toutes les entretoises et les bagues d'axe sont adaptées à l'utilisation tel que spécifié par Stanley Fat Max.
• Les réparations du système de guidage sur la ligne de coupe doivent être confiées à des réparateurs agréés ou à l'équipe d'assistance Stanley Fat Max.
  ◆ Retirez la batterie de la machine avant d'effectuer toute opération de maintenance ou de changer la lame.
  N'effectuez jamais aucune opération de nettoyage ou de maintenance et ne retirez jamais aucune chute de bois ou autre morceau de l'ouvrage de la zone de travail tant que la machine est en marche et que la tête de scie n'est pas à l'arrêt.

• Lorsque cela est possible, fixez toujours la machine sur un établi.

• Assurez-vous que toutes les poignées et boutons de verrouillage sont correctement serrés avant de commencer.
  ◆ N'utilisez jamais la scie sans son plateau.

• Ne tentez jamais d'arrêter rapidement la machine en coinçant un outil ou autre chose contre la lame. Cela pourrait provoquer de graves accidents.
• Lisez le manuel d'utilisation avant d'utiliser la machine ou d'installer un accessoire. L'utilisation incorrect d'un accessoire peut provoquer des dommages.
  Soulevez la lame du plateau dans l'ouvrage avant de relâcher l'interrupteur Marche/Arrêt.
• Ne calez jamais aucun élément contre le ventilateur pour bloquer l'axe du moteur.
• Le carter de protection de votre scie se soulève automatiquement quand le bras est abaissé et il s'abaisse automatiquement par dessus la lame quand le bras est relevé. Le carter de protection peut être relevé à la main pour l'installation ou le retrait des lames de scie ou pour procéder à l'inspection de la scie. Ne relevez jamais le carter de protection à l'a main si la machine n'est pas éteinte.
• Vérifiez régulièrement que les orifices d'aération du moteur sont propres et exempts de copeaux.
• N'abîmez jamais les mentions d'avertissement figurant sur l'outil électrique.
• Ne montez jamais sur l'outil électrique. De graves blessures pourraient être occasionnées si l'outil électrique devait basculer ou en cas de contact avec la lame de la scie.
• Après une coupe, ne touchez jamais la lame de la scie avant qu'elle n'ait refroidi. La lame chauffe énormément pendant la coupe.
• Afin d'éviter les blessures dues aux projections, retirez la batterie de la scie pour empêcher tout démarrage accidentel avant de retirer les petites chutes.
• Avant l'utilisation et après toute opération de maintenance, contrôlez le bon fonctionnement du carter de protection. Ce test doit être effectué alors que la scie est éteinte et que la batterie a été retirée. Le bras doit être relevé et abaissé pour garantir que le carter de protection recouvre la lame et que cette dernière n'entre pas en contact avec le carter. Si le carter de protection ne fonctionne pas correctement, faites réparer votre outil électrique par un réparateur qualifié. Appelez le service clientèle de Stanley Fat Max pour savoir quel est le réparateur le plus proche.
• Cette scie à onglet a été conçue pour scier le bois, le plastique et les métaux non ferreux uniquement. N'utilisez pas la scie pour scier des matériaux autres que ceux recommandés par le fabricant.
• Ne saisissez pas la lame de scie après utilisation avant qu'elle n'ait refroidi. Les lames de scies peuvent devenir très chaudes durant le travail.

Avertissement ! La découpe de plastique, de bois recouvert de sève et d'autres matériaux peut provoquer l'accumulation de matière fondue sur les pointes et le corps de la lame de scie, augmentant ainsi le risque de surchauffe et de grippage de la lame pendant la découpe.

Sécurité des personnes

• Ce chargeur peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes aux capacités physiques, mentales ou sensorielles réduites ou qui manquent d'expérience ou de connaissance s'ils sont supervisés ou ont été formés à l'utilisation sûre de l'appareil et qu'ils sont conscients des dangers potentiels.
• Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et la maintenance à réaliser par l'utilisateur ne doivent pas être entrepris par des enfants sans surveillance.

Risques résiduels

Les risques suivants sont inhérents à l'utilisation des scies : Malgré l'application des normes de sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

• Les blessures dues au contact avec des pièces mobiles/en rotation.
  ◆ Troubles auditifs.
• Risques d'accidents dus à des pièces à nu de la lame de scie en mouvement.
• Risques de blessures dus au changement de pièces, de lames ou d'accessoires.
• Risque de coïncement des doigts au moment de l'ouverture des carters de protection.
  Risques pour la santé dus à l'inhalation des sciures de bois, et notamment de chêne, hêtre et de MDF.
• Blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil quel qu'il soit pendant de longues périodes, assurez-vous de faire des pauses régulières.

Bruit

La valeur des émissions de bruit déclarée a été mesurée selon une méthode de test standard et elle peut être utilisée pour comparer un outil à un autre.

La valeur des émissions de bruit déclarée peut également être utilisée pour une évaluation préliminaire à l'exposition.

Avertissement ! Les émissions de bruit pendant l'utilisation réelle de l'outil électrique peuvent différer des valeurs déclarées en fonction de la façon dont l'outil est utilisé et tout particulièrement en fonction du type de pièce sciée.

Avertissement ! Toujours porter une protection auditive personnelle appropriée. Dans certaines circonstances et en fonction des durées d'utilisation, le bruit émis par ce produit peut contribuer à une perte de l'ouïe. Veillez prendre note des facteurs suivants qui influencent l'exposition au bruit :

◆ Utilisation de lames de scie conçues pour amoindrir le bruit émis,
◆ Utilisation stricte de lames de scie bien affûtées, et
◆ Utilisation de lames de scie spécifiquement conçues pour amoindrir le bruit.

Étiquettes apposées sur l'outil

Les pictogrammes suivants ainsi que le code date sont apposés sur l'outil :

Avertissement ! Afin de réduire le risque de blessures, l'utilisateur doit lire le manuel d'utilisation.

Portez des lunettes de protection

Portez des protections auditives

Portez un masque anti-poussière

Cet appareil ne doit pas être utilisé par des enfants de moins de 16 ans

Tenez les mains éloignées de la lame.

Zone interdite aux mains - Éloignez vos doigts et bras de la lame de scie en mouvement

Portez des gants pour manipuler les lames

Ne regardez pas directement l'éclairage de travail

Consignes de sécurité supplémentaires liées aux batteries et chargeurs

Avertissement ! Cet appareil ne doit être utilisé qu'avec l'alimentation électrique avec laquelle il a été fourni.

Remarque : La plage de températures de service de l'outil recommandé est 4 °C à 40 °C.

Batteries

◆ Ne tentez jamais de les ouvrir sous aucun prétexte.
◆ N'exposez pas la batterie à l'eau.
- Ne la stockez pas dans des endroits où la température peut dépasser 40 °C.
- Ne la rechargez qu'à une température ambiante comprise entre 10 °C et 40 °C.
◆ Ne la rechargez qu'à l'aide du chargeur fourni avec l'outil.
Lors de la mise au rebut des batteries, respectez les instructions données dans la section "Protection de l'environnement".

N'essayez pas de recharger des batteries endommagées.

Chargeurs

• N'utilisez votre chargeur Stanley FatMax que pour recharger la batterie fournie avec l'outil. D'autres batteries pourraient exploser et provoquer des blessures et des dommages.
• Ne tentez jamais de recharger des piles non rechargeables.
• Faites immédiatement remplacer les cordons endommagés.
  ◆ N'exposez pas le chargeur à l'eau.
  ◆ N'ouvrez pas le chargeur.
  ◆ Ne sondez pas le chargeur.

Le chargeur est conçu pour être exclusivement utilisé à l'intérieur.

Lisez le manuel d'utilisation avant de l'utiliser.

Sécurité électrique

Votre chargeur dispose d'une double isolation, aucune liaison à la terre n'est donc nécessaire. Vérifiez toujours que la tension du réseau électrique correspond à la tension figurant sur la plaque signalétique. N'essayez jamais de remplacer le module de charge par une prise secteur ordinaire.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre d'assistance Stanley FatMax agréé afin d'éviter tout risque éventuel.

Caractéristiques

Cet outil dispose de tout ou partie des éléments suivants.

1. Interrupteur à gâchette
2. Poignée de travail
3. Trous de montage
4. Carter de protection inférieur
5. Bouton de verrouillage de l'onglet
6. Bouton d'enclenchement de l'onglet
7. Plaque de saignée
8. Échelle de graduation de l'onglet
9. Indicateur de l'échelle de graduation de l'onglet
10. Poignées de transport
11. Garde
12. Bouton de verrouillage du biseau
13. Rails
    13a.Bande Velcro
14. Raccord pour l'aspiration des poussières
15. Bloc-batterie
16. Interrupteur Éclairage de travail
17. Levier de verrouillage

18. Vis de verrouillage du rail

19. Trous de fixation de la bride

20. Goupille de verrouillage en position basse

Assemblage (Fig. A)

Votre scie à onglet est pré-assemblée dans son carton.

• Ouvrez le carton et sortez la scie en utilisant les poignées de transport (10) à la base de la scie (Fig. A).
• Placez la scie sur une surface homogène et plate comme un établi ou un plateau solide par exemple.
• Consultez le schéma de montage de la page 2 de ce manuel afin de vous familiariser avec la scie et ses différentes pièces. La section sur les réglages fait r référence à ces termes et vous devez savoir reconnaître ces pièces et savoir où elles se trouvent.

- Le bouton de verrouillage de l'onglet (5) n'est pas assemblé au moment de l'expédition. Sortez le bouton de verrouillage de l'onglet (5) de l'emballage et vissez-le sur la scie, voir les figures G et J pour savoir où.

- Votre scie intègre une prise de raccordement pour un système d'aspiration des poussières (14) qui permet de raccorder le sac à poussière (35) fourni mais non installé ou un aspirateur du commerce (Fig. M).

Plaque de saignée (Fig. J)

La plaque de saignée (7) est fixée au plateau à l'aide de 6 vis. La hauteur de la plaque de saignée (7) n'est pas réglable.

Remarque : Si la plaque de saignée (7) est usée, endommagée ou qu'elle doit être remplacée, les réparations doivent être effectuées par un réparateur agréé ou l'équipe d'assistance Stanley Fat Max.

Goupille de verrouillage en position basse (Fig. F)

Avertissement ! La goupille de verrouillage en position basse NE doit être utilisée QUE pour le transport ou le stockage de la scie. N'utilisez JAMAIS la goupille de verrouillage en position basse pendant une opération de coupe.

Remarque : Pour soulever, porter et soutenir la scie à onglet pour son transport, utilisez les deux poignées de transport (10) situées des deux côtés à la base de la scie (Fig. A). Pour verrouiller la tête de scie en position basse, poussez-la vers le bas, enfoncez la goupille de verrouillage en position basse (20) puis relâchez la tête de scie. Cela permet de maintenir la tête de scie en bas en toute sécurité afin de pouvoir transporter la scie d'un endroit à un autre. Pour libérer la tête de scie, maintenez-la enfoncée et sortez la goupille.

Avertissement ! Assurez-vous toujours que l'outil est éteint et que la batterie est retirée avant de régler ou de contrôler le fonctionnement de l'outil.

Recharger la batterie (Fig. B)

Les chargeurs Stanley FatMax sont conçus pour recharger les blocs-batteries Stanley FatMax.

FRANÇAIS

(Traduction des instructions originales)

• Branchez le chargeur (21) dans une prise appropriée avant d'y insérer un bloc-batterie (15).
• Insérez le bloc-batterie (15) dans le chargeur en vous assurant qu'il est parfaitement en place dans les encoches prévues pour la batterie (Figure B).

Le voyant (21a) clignote pour indiquer que la batterie est en charge.

La fin de la charge est indiquée par le voyant restant fixe en continu. Le bloc est alors complètement rechargé et il peut soit être utilisé, soit être laissé dans le chargeur.

• Rechargez les batteries déchargées dès que possible après l'utilisation pour ne pas grandement diminuer leur durée de vie.
  Pour augmenter la durée de vie de la batterie, ne la laissez pas se décharger complètement. Il est recommandé de recharger les batteries après chaque utilisation.

Diagnostics du chargeur (Fig. C)

Ce chargeur a été conçu pour détecter certains problèmes qui peuvent survenir avec les blocs-batteries ou la source d'alimentation. Les problèmes sont signalés par un voyant clignotant de différentes manières.

Batterie défectueuse

Le chargeur peut détecter une batterie faible ou endommagée. Le voyant clignote de la façon indiquée sur l'étiquette. Arrêtez la charge

de la batterie si vous voyez ce motif de clignotement indiquant que la batterie est défectueuse. Renvoyez-la dans un centre d'assistance ou un site de collecte pour recyclage.

Délai Bloc chaud/froid

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc

Chaud/Froid, suspendant la charge jusqu'à ce que la batterie se stabilise. Après cela, le chargeur passe automatiquement en mode Charge Bloc. Cette fonctionnalité garantit la durée de vie maximale de la batterie. Le voyant clignote de la façon indiquée sur l'étiquette.

Laisser la batterie dans le chargeur

Le chargeur et le bloc-batterie peuvent restés raccordés en permanence avec le voyant allumé. Le chargeur maintient ainsi le bloc-batterie prêt et complètement rechargé. Ce chargeur dispose d'un mode Ajustage automatique qui égalise ou équilibre les cellules individuelles du bloc-batterie pour lui permettre de fonctionner à sa pleine capacité.

Les blocs-batteries doivent être ajustés toutes les semaines ou dès que la batterie ne permet plus de réaliser les mêmes

tâches qu'auparavant. Pour utiliser le mode Ajustage automatique, placez le bloc-batterie dans le chargeur et laissez-le pendant au moins 8 heures.

Remarques importantes sur la charge

Une durée de vie plus longue et de meilleures performances peuvent être obtenues si le bloc-batterie est rechargé à une température ambiante comprise entre 18°C et 24°C. NE RECHARGEZ PAS le bloc-batterie si la température ambiante est inférieure à +4,5°C ou supérieure à +40°C. Ceci est important et permet d'éviter le grave endommagement du bloc-batterie.
- Le chargeur et le bloc-batterie peuvent devenir chauds au toucher pendant la charge. C'est normal et cela n'indique pas un problème.
- Afin de faciliter le refroidissement du bloc-batterie après utilisation, évitez de placer le chargeur ou le bloc-batterie dans un environnement chaud comme une remise métallique ou une remorque non isolée.
◆ Si le bloc-batterie ne se recharge pas correctement :

• Vérifiez le fonctionnement de la prise murale en y branchant une lampe ou un autre appareil ;
• Contrôlez que la prise n'est pas reliée à un interrupteur qui coupe l'alimentation quand l'éclairage est éteint ;
  Déplacez le chargeur et le bloc-batterie dans un endroit où la température ambiante est comprise entre environ 18°C et 24°C ;
• Si les problèmes de charge persistent, apportez l'outil, le bloc-batterie et le chargeur à votre centre d'assistance local.

- Le bloc-batterie doit être rechargé lorsqu'il ne parvient plus à fournir la puissance nécessaire aux opérations qui étaient facilement réalisées auparavant. CESSEZ D'UTILISER l'outil dans ces conditions. Respectez la procédure de charge. Vous pouvez également recharger un bloc déjà utilisé si vous le souhaitez, sans que cela n'affecte le bloc-batterie.

• Les corps étrangers de nature conductrice comme notamment et entre autres, les poussières de meulage, les copeaux métalliques, la laine d'acier, les feuilles d'aluminium ou toute autre accumulation de particules métalliques doivent être tenus à distance des cavités du chargeur. Débranchez le chargeur avant de le nettoyer.
• Ne congelez pas le chargeur et ne l'immergez pas dans l'eau ou dans tout autre liquide.

Installer et retirer la batterie (Fig. D, E)

Pour installer la batterie (15), alignez-la avec le réceptacle sur l'outil (22). Glissez la batterie dans le réceptacle et poussez-la jusqu'à ce qu'elle s'enclenche en place.
Pour retirer la batterie, poussez le bouton de libération de la batterie (15a) tout en tirant sur la batterie pour la sortir du compartiment, comme illustré par la figure E.

Remplacer une lame de scie ou installer une lame de scie neuve (Fig. G, H, I)

Avertissement ! Afin de réduire tout risque de blessures graves, arrêtez l'outil et retirez le bloc-batterie avant de transporter la scie, d'effectuer des réglages ou de retirer/installer tout équipement ou accessoire. Tout démarrage accidentel peut provoquer des blessures.

Retirer la lame

◆ Retirez le bloc-batterie (15) de la scie.
♦ Relevez le bras jusqu'à sa position la plus haute et soulevez le carter inférieur (4) aussi loin que possible.
Dévissez sans la retirer la vis avant du support du carter de protection (24) jusqu'à ce que le support (25) puisse être soulevé suffisamment pour avoir accès à la vis de la lame (26). Le carter inférieur reste soulevé grâce à la position de la vis de son support.
- Appuyez sur le bouton de verrouillage de l'axe (28) tout en tournant doucement la lame de scie (29) à la main jusqu'à ce que le verrou s'enclenche.
- En gardant le bouton enfoncé, utilisez l'autre main et la clé à six pans fournie pour desserrer la vis de la lame (26). (Tournez dans le sens de aiguilles d'une montre, filetage à gauche.)
◆ Retirez la vis de la lame (26) avec le côté hexagonal de la clé fournie, la rondelle de la bride extérieure (30) et la lame (29). La rondelle de la bride intérieure (31) peut être laissée sur l'axe (32).

Installer la lame

◆ Retirez le bloc-batterie (15) de la scie.
- Bras relevé, carter inférieur (4) maintenu ouvert et support de carter (25) soulevé, placez la lame (29) sur l'axe (32) et contre la bride intérieure de la lame (31) avec les dents de la lame dirigées dans le sens de rotation tel que marqué sur la scie.
- Installez la rondelle de la bride extérieure (30) sur l'axe (32).
- Installez la vis de la lame (26) et, tout en engageant le bouton de verrouillage de l'axe (28), serrez fermement la vis (26) avec la clé fournie. (Tournez dans le sens inverse des aiguilles d'une montre, filetage à gauche).
- Ramenez le support du carter de protection (25) à sa position d'origine complètement en bas et vissez fermement la vis du support du carter de protection (24) pour maintenir le support en place.

Système de guidage sur la ligne de coupe

Avertissement ! Ne regardez pas directement la source lumineuse. De graves lésions oculaires pourraient en résulter.

Remarque : La batterie doit être rechargée et installée dans la scie à onglet.

Le système de guidage sur la ligne de coupe ne peut être allumé ou éteint qu'au moyen de l'interrupteur de l'éclairage de travail (16).

Pour scier sur une ligne de crayon existante sur une pièce en bois, allumez le système de guidage sur la ligne de coupe à l'aide de l'interrupteur de l'éclairage de travail (16) (et pas avec l'interrupteur principal), abaissez ensuite la poignée de travail (2) pour amener la lame de scie près de l'ouvrage.

L'ombre de la lame apparaît sur le bois. Cette ligne d'ombre représente la matière que la lame va retirer pendant la coupe. Pour parfaitement aligner votre coupe avec votre ligne de crayon, alignez la ligne de crayon avec le bord de l'ombre de la lame. Gardez à l'esprit qu'il se peut que vous deviez régler les angles de l'onglet ou de biseau pour qu'ils correspondent exactement à la ligne de crayon.

Votre scie intègre une fonction Défaut batterie. L'éclairage de travail se met à clignoter quand la batterie approche la fin de son niveau de charge utile ou si la batterie devient trop chaude. Rechargez la batterie avant de continuer à scier.

Consultez la procédure de charge de la section Consignes de sécurité importantes liées aux blocs-batteries pour connaître les consignes liées à la charge.

Contrôle de l'onglet (Fig. J)

Le bouton de verrouillage de l'onglet (5) et le bouton d'enclenchement de l'onglet (6) vous permettent de régler l'angle de votre scie de 47° à droite et de 47° à gauche. L'enclenchement de l'onglet est automatique à 0°, 15°, 22,5°, 31,6° et 45° à gauche comme à droite. Pour régler l'angle de la scie, déverrouillez le mécanisme de verrouillage de l'onglet en tournant le bouton de verrouillage de l'onglet (5) dans le sens inverse des aiguilles d'une montre pour déverrouiller et dans le sens des aiguilles d'une montre pour verrouiller. Tirez le bouton d'enclenchement de l'onglet (6) vers le haut et réglez l'angle voulu sur l'échelle de graduation (8). Bloquez le bouton de verrouillage de l'onglet (5) en tournant dans le sens des aiguilles d'une montre.

Bouton de verrouillage du biseau (Fig. K)

Le verrouillage du biseau vous permet de régler l'angle oblique de la scie à 48° à gauche. Pour ajuster le réglage du biseau, tournez le bouton de verrouillage du biseau (12) dans le sens inverse des aiguilles d'une montre. Pour serrer, tournez le bouton de verrouillage du biseau dans le sens des aiguilles d'une montre.

Attention ! Risque de pincement. Assurez-vous de bien serrer le bouton de verrouillage du biseau avant de régler les corrections d'avance et de vitesse.

Interrupteur à gâchette (Fig. L)

Pour mettre la scie en marche, poussez le levier de ver- rouillage (17) vers la gauche puis enfoncez l'interrupteur à gâchette (1). La scie fonctionne tant que l'interrupteur est

enfoncé. Laissez la lame atteindre sa pleine vitesse avant de procéder à la coupe. Pour éteindre la scie, relâchez l'interrupteur. Laissez la lame s'arrêter avant de soulever la tête de la scie. Il n'existe pas de moyen de verrouiller l'interrupteur en position de marche. Un trou (1a) existe dans l'interrupteur pour insérer un cadenas pour consigner l'interrupteur.

Votre scie n'a pas de frein de lame électrique automatique mais la lame doit s'arrêter dans un délai de 5 secondes après le relâchement de l'interrupteur. Ce délai n'est pas réglable. Si le délai avant l'arrêt dépasse souvent les 5 secondes, faites réviser votre outil dans un centre d'assistance Stanley FatMax agréé.

Assurez-vous toujours que la lame est arrêtée avant de la sortir du trait de coupe.

Aspiration des poussières (Fig. M)

Avertissement ! Afin de réduire tout risque de blessures graves, éteignez l'outil et retirez le bloc-batterie avant de transporter la scie, d'effectuer des réglages ou de retirer/installer tout équipement ou accessoire. Tout démarrage accidentel peut provoquer des blessures.

Votre scie intègre une prise de raccordement pour l'aspiration des poussières (14) qui permet de raccorder le sac à poussière (35) fourni mais non installé ou un aspirateur du commerce.

Pour installer le sac à poussière

• Installez le sac à poussière (35) sur le raccord (14) comme illustré par la figure M.
  Un tuyau d'aspirateur (38 - non fourni) peut être installé sur le raccord d'aspiration des poussières (14) à la place du sac à poussière (35). Cela est réalisable en installant le tuyau de l'aspirateur (38) à la place du sac à poussière (35), voir figure M.
  Utilisez la bande Velcro (13a) pour maintenir le tuyau d'aspiration (38) loin des rails coulissant (13) pendant le fonctionnement de la scie.

Remarque : La bande Velcro (13a) n'est pas une poignée de transport et elle ne doit pas être utilisée pour déplacer ou transporter la scie.

Pour vider le sac à poussière

◆ Retirez le sac à poussière (35) de la scie et secouez-le doucement ou tapotez-le pour le vider.
♦ Refixez le sac à poussière sur le raccord (14).
Il se peut que les poussières ne sortent pas librement du sac. Cela n'affecte pas les performances de sciage mais réduit l'efficacité de la récupération des poussières par la scie. Afin de restaurer l'efficacité de récupération des poussières de votre scie, appuyez sur le ressort à l'intérieur du sac à poussière quand vous le videz et tapotez le sac sur le bord de la poubelle ou du réceptacle à poussières.

Avertissement ! Ne faites jamais fonctionner cette scie si le sac à poussière n'est pas en place. Les poussières de bois peuvent engendrer des problèmes respiratoires.

Scier à l'aide de votre scie

Si la fonction coulissante n'est pas utilisée, assurez-vous que la tête de scie est reculée aussi loin que possible et que la vis de verrouillage du rail (18) est bien serrée. Cela permet d'empêcher la scie de glisser le long de ses rails au moment où la pièce à scier est engagée.

Remarque : NE SCIEZ PAS LES MÉTAUX FERREUX OU LES MATÉRIAUX DE MAÇONNERIE AVEC CETTE SCIE (SEULS LES MÉTAUX NON FERREUX PEUVENT ÊTRE SCIÉS AVEC CETTE SCIE). N'utilisez pas de lames abrasives.

Remarque : Consultez les informations liées à l'activation du carter et à la visibilité dans la section des réglages pour obtenir d'importantes informations sur le carter de protection inférieur avant d'effectuer une coupe.

Coupes transversales (Fig. N)

Une coupe transversale est une coupe qui traverse le grain du bois à n'importe quel angle. Une coupe transversale droite est réalisée avec le bras d'onglet positionné à zéro degré. Réglez et verrouillez le bras d'onglet à zéro, maintenez fermement le bois sur le plateau et contre la garde. Après avoir serré la vis de verrouillage du rail (18), allumez la scie en appuyant sur l'interrupteur à gâchette (1).

Lorsque la scie atteint son plein régime (après env. 1 seconde), abaissez doucement et lentement le bras pour scier à travers le bois. Laissez la lame s'arrêter complètement avant de relever le bras.

Lorsque vous sciez quelque pièce que ce soit dépassant 2 x 4 (51 x 102), utilisez un mouvement extérieur-bas-arrière avec le vis de verrouillage du rail (18) desserrée. Tirez la scie à vers l'extérieur, vers vous, abaissez la tête de scie vers l'ouvrage et repoussez la scie vers l'arrière pour terminer la coupe. Ne laissez pas la lame de scie entrer en contact avec le sommet de la pièce à scier au moment de la traction. La scie pourrait vous atteindre et vous blesser ou endommager l'ouvrage.

Avertissement ! Utilisez toujours un dispositif d'attache pour garder le contrôle et réduire le risque d'endommager l'ouvrage et de vous blesser, si vos mains doivent être à 152 mm (6") de la lame pendant la coupe.

Remarque ! La vis de verrouillage du rail (18) doit être desserrée pour permettre à la scie de glisser le long de ses rails.

Les coupes transversales d'onglet sont effectuées avec le bras de l'onglet réglé à un angle autre que zéro.

Cet angle est souvent de 45° pour couper des coins, mais il peut être défini à n'importe quelle valeur entre zéro et 47° à gauche ou 47° à droite. Procédez à la coupe comme décrit ci-dessus.

Lorsque vous réalisez une coupe d'onglet sur des pièces plus larges que 2 x 6 mais plus courtes en longueur, placez toujours le côté le plus long contre la garde (Fig. N.

Pour scier selon une ligne de crayon existante sur un morceau de bois, faites correspondre l'angle le mieux possible. Sciez le bois un peu plus long et mesurez la distance entre la ligne de crayon et le bord de coupe pour déterminer dans quelle direction régler l'angle avant de recouper. Cela demande de la pratique mais il s'agit d'une technique couramment utilisée.

Coupes en biseau

Une coupe en biseau est une coupe transversale effectuée avec la lame de scie inclinée à un certain angle par rapport au bois. Afin de régler l'angle du biseau, dévissez le bouton de verrouillage du biseau (12) et déplacez la scie vers la gauche comme voulu. Une fois l'angle de biseau voulu atteint, serrez fermement le bouton de verrouillage du biseau. Les angles de biseau peuvent être réglés de 3° à 48° à gauche.

Qualité de la coupe

L'uniformité de n'importe quelle coupe dépend d'un certain nombre de variables. Des choses comme la matière à scier, le type de lame, l'affûtage de la lame et la cadence de la coupe contribuent toutes à la qualité de la coupe. Lorsque des coupes plus uniformes sont souhaitées, notamment pour des moulures ou d'autres travaux de précision, une lame affûtée (60 dents en carbure) et une vitesse de coupe plus faible et plus régulière permettent d'atteindre le résultat souhaité. Assurez-vous que la pièce à scier ne bouge pas et ne dévie pas durant la coupe ; fixez-la solidement en position. Laissez toujours la lame s'arrêter complètement avant de relever le bras.

Si de petites fibres de bois se détachent de l'arrière de l'ouvrage, collez un morceau de ruban de masquage sur le bois à l'endroit où la coupe doit être réalisée. Sciez à travers le ruban et retirez-le soigneusement une fois l'opération terminée.

En fonction des différentes opérations de sciage, consultez la liste des lames de scie recommandées pour votre scie et choisissez celle qui est le mieux adaptée à vos besoins. Consultez la section Lames de scie dans Accessoires en option.

Position du corps et des mains (Fig. 01–04)

Le bon positionnement de votre corps et de vos mains lors de l'utilisation de la scie à onglet facilite et améliore la précision et la sécurité. Ne placez jamais vos mains près de la zone de coupe. Ne placez pas vos mains à moins de 6" (152 mm) de la lame. Tenez fermement la pièce à scier contre le plateau et la garde pendant la coupe. Gardez vos mains en position tant que la gâchette n'a pas été relâchée et que la lame ne s'est pas complètement arrêtée.

EFFECTUEZ TOUJOURS DES ESSAIS À VIDE (MACHINE ÉTEINTE) AVANT DE RÉALISER VOS COUPES FINALES AFIN DE VÉRIFIER LE PARCOURS DE LA LAME. NE CROISEZ PAS LES MAINS, COMME ILLUSTRÉ PAR LA FIGURE Q3.

Gardez vos deux pieds fermement ancrés au sol et conservez votre équilibre. Lorsque vous déplacez le bras d'onglet vers la gauche ou la droite, suivez-le et tenez-vous légèrement sur le côté de la lame de la scie. Regardez à travers les ajours du carter pour suivre la ligne de crayon.

Fixer la pièce à scier

Avertissement ! Afin de réduire tout risque de blessures graves, éteignez l'outil et retirez le bloc-batterie avant de transporter la scie, d'effectuer des réglages ou de retirer/installer tout équipement ou accessoire. Tout démarrage accidentel peut provoquer des blessures.

Avertissement ! Une pièce attachée, équilibrée et sécurisée avant une coupe peut être déséquilibrée après avoir été sciée. Une charge mal équilibrée peut faire basculer la scie ou le support sur lequel la scie est fixée, comme un plateau ou un établi. Lorsque vous effectuez une coupe qui peut créer un déséquilibre, soutenez correctement la pièce à scier et assurez-vous que la scie est fermement boulonnée à une surface stable. Il existe sinon un risque de blessure.

Avertissement ! Le pied de la bride doit être encastré au-dessus de la base de la scie chaque fois que la bride est utilisée. Fixez toujours la pièce à scier sur la base de la scie et non sur une autre partie de la zone de travail. Assurez-vous que le pied de la bride n'est pas fixé au bord de la base de la scie.

Avertissement ! Utilisez toujours un dispositif d'attache pour garder le contrôle et réduire le risque d'endommager l'ouvrage et de vous blesser, si vos mains doivent être à 152 mm (6") de la lame pendant la coupe. Si vous ne pouvez pas sécuriser l'ouvrage sur le plateau ou contre la garde à la main (forme irrégulière, etc) ou que vos mains doivent être à moins de 6" (152 mm) de la lame, vous devez utiliser une bride ou un autre moyen de fixation.

Utilisez la bride pour pièce fournie avec la scie. Pour acheter une bride pour pièce, contactez votre revendeur local ou votre centre d'assistance Stanley FatMax.

D'autres accessoires tels que des pinces à ressort, des brides de serrage ou des brides en C peuvent être utiles en fonction de la taille et de la forme des pièces. Soyez prudent dans le choix et dans l'utilisation de ces brides. Prenez le temps de d'effectuer une coupe à vide avant la coupe finale.

Pour installer la bride (Fig. P)

Insérez la bride (37) dans le trou (19) derrière la garde. La bride doit pointer vers l'arrière de la scie à onglet. La rainure sur la tige de la bride doit être complètement insérée dans la base. Assurez-vous que cette rainure est complètement insérée dans la base de la scie à onglet. Si la rainure est visible, cela signifie que la bride est mal fixée.
- Tournez la bride de 180° vers l'avant de la scie à onglet. - Desserrez le bouton pour régler la bride vers le haut ou le bas, puis utilisez le bouton de réglage de précision pour fixer solidement l'ouvrage.

Remarque : Placez la bride sur le côté opposé à la base pour les coupes en biseau. EFFECTUEZ TOUJOURS DES ESSAIS À VIDE (MACHINE ÉTEINTE) AVANT DE RÉALISER VOS COUPES AFIN DE VÉRIFIER LE PARCOURS DE LA LAME. ASSUREZ-VOUS QUE LA BRIDE NE GÊNE PAS LE FONCTIONNEMENT DE LA SCIE OU DES CARTERS DE PROTECTION.

Réglages

Votre scie à onglets est réglée intégralement et avec précision en usine au moment de la fabrication. Si un nouveau réglage est nécessaire en raison du transport et de la manutention ou de toute autre raison, respectez les instructions ci-dessous pour régler la scie.

Une fois effectués, ces ajustements devraient rester précis. Prenez le temps de respecter soigneusement ces directives pour conserver la précision dont est capable votre scie.

Régler l'échelle de graduation de l'onglet (Fig. Q1)

Verrouillez le bras en position basse. Déverrouillez le bouton de verrouillage de l'onglet (5) et faites tourner le bras de l'onglet jusqu'à ce que le bouton d'enclenchement de l'onglet (6) se verrouille sur la position 0°. Ne bloquez pas le bouton de verrouillage de l'onglet. Placez une équerre contre la garde de la scie et la lame, comme illustré. (Ne touchez pas la pointe des dents de la lame avec l'équerre. Les mesures seront sinon inexactes.) Si la lame de scie n'est pas parfaitement perpendiculaire à la garde, desserrez et déplacez la garde jusqu'à ce que la lame soit perpendiculaire, tel que mesuré à l'équerre. Ne faites pour l'instant pas attention à la valeur lue sur le pointeur de l'échelle de graduation de l'onglet.

Régler le biseau perpendiculaire au plateau (Fig. Q2)

Pour régler la lame perpendiculaire au plateau, verrouillez le bras en position basse à l'aide de la goupille de verrouillage en position basse (20). Placez une équerre contre la lame en prenant soin que l'équerre ne repose pas sur les dents de la scie. Desserrez le bouton de verrouillage du biseau (5) et assurez-vous que le bras est fermement appuyé contre le 0° de la butée du biseau. Tournez la vis de réglage du biseau à 0° avec une douille 1/2" (12,7 mm) (non fournie) autant que nécessaire pour que la lame soit inclinée à 0° par rapport au plateau, tel que mesuré à l'aide d'une équerre.

Enclenchement du carter de protection et visibilité (Fig. V)

Avertissement ! Risque de pincement. Afin de réduire le risque de blessure, gardez votre pouce sous la poignée de travail lorsque vous abaissez cette dernière. Le carter inférieur se relève au fur et à mesure que la poignée de travail est abaissée, vous pourriez vous pincer.

Le carter de protection inférieur (4) de votre scie est conçu pour automatiquement découvrir la lame lorsque le bras est abaissé et pour recouvrir la lame lorsque le bras est relevé. Avant chaque utilisation ou après des réglages, faites fonctionner le bras (machine éteinte) et assurez-vous que le carter s'ouvre librement et qu'il se referme complètement. Il ne doit pas entrer en contact avec la lame. Bras relevé, soulevez le carter (machine éteinte) comme illustré par la figure V, puis relâchez-le. Le carter doit rapidement se refermer complètement.

N'utilisez pas la scie si le carter inférieur ne se déplace pas librement et qu'il ne se referme pas instantanément. Ne fixez et n'attachez pas le carter en position ouverte lorsque vous utilisez la scie.

Le carter de protection peut être relevé à la main pour l'installation ou le retrait des lames de scie ou pour procéder à l'inspection de la scie.

NE RELEVEZ JAMAIS LE CARTER DE PROTECTION INFÉRIEUR À LA MAIN, TANT QUE LA LAME N'EST PAS À L'ARRÊT.

Remarque : Certaines coupes particulières de pièces larges nécessitent de relever manuellement le carter. Consultez la section Scier de grandes pièces dans Coupes particulières. La partie avant du carter est ajourée pour permettre une bonne visibilité pendant la coupe. Bien que le carter réduise considérablement la projection de débris, il comporte des ajours et le port de lunettes de protection est obligatoire en permanence.

Rail de guidage

Contrôlez régulièrement l'absence de jeu dans les rails (13). Les rails peuvent être nettoyés à l'aide d'un chiffon sec.

Découpe d'encadrements, de boîtes cadres ou de tout autre objet à quatre côtés (Fig. R1, R2)

Pour mieux comprendre la façon de réaliser les éléments listés ici, nous vous suggérons de faire des essais avec des projets simples en utilisant du bois de chute jusqu'à ce que vous "ressentiez" correctement votre scie.

Votre scie est l'outil parfait pour réaliser des coins à l'onglet comme illustré par la figure R1. Le schéma A de la figure R2 illustre un assemblage réalisé en utilisant le réglage du biseau pour biseauter les bords de deux planches à 45° chacun afin de créer un angle à 90°. Pour cet assemblage, le bras de l'onglet est verrouillé en position zéro et le réglage du biseau est verrouillé à 45°. Le bois a été placé avec le large côté plat contre le plateau et le bord étroit contre la garde. La même coupe peut être réalisée par une coupe à onglet à droite et à gauche avec la surface large contre la garde.

Découpe de moulures d'ornement et d'autres cadres (Fig. R2)

Le schéma B de la figure R2 illustre un assemblage réalisé en réglant le bras d'onglet à 45° pour couper à l'onglet les deux planches afin de former un coin à 90°. Pour réaliser ce type d'assemblage, réglez le biseau sur zéro et le bras d'onglet sur 45°. Une fois encore, positionnez le bois avec le large côté plat contre le plateau et le bord étroit contre la garde. Les figures S1 et R2 ne concernent que les objets à quatre côtés.

Lorsque le nombre de côtés change, les angles d'onglet et de biseau changent aussi. Le tableau ci-dessous indique les angles appropriés en fonction des différentes formes.

Exemples

Nombre de côtés Angle de longlet ou du biseau
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

Le tableau considère que tous les côtés sont de même longueur. Pour réaliser une forme qui n'apparaît pas dans le tableau, utilisez la formule suivante : 180° divisé par le nombre de côtés = l'angle d'onglet (si la pièce est sciée à la verticale) ou l'angle de biseau (si la pièce est sciée à plat).

Découpe à onglet combinée (Fig. R3)

Une découpe à onglet combinée est une découpe utilisant un angle d'onglet et un angle de biseau en même temps. C'est le type de coupe utilisé pour fabriquer des cadres ou des boîtes dont les côtés sont inclinés, comme illustré par la Figure S3.

Remarque : Si l'angle de coupe varie d'une coupe à l'autre, vérifiez que le bouton de verrouillage du biseau et la poignée de verrouillage de l'onglet sont bien serrées. Ces éléments doivent être resserrés après chaque réglage d'onglet ou de

biseau. Le tableau à la fin de ce manuel (Tableau 1) vous aide à choisir les réglages d'onglet et de biseau appropriés pour des coupes à onglet combinées classiques. Pour utiliser le tableau, sélectionnez l'angle A souhaité (Fig. R3) pour votre projet et recherchez cet angle sur la courbe correspondante dans le tableau. Tracez un trait vertical à partir de ce point pour lire l'angle de biseau adéquat et un trait horizontal pour lire l'angle d'onglet adéquat.

Réglez votre scie sur les angles prescrits et effectuez quelques coupes d'essai. Entraînez-vous à ajuster les pièces découpées jusqu'à ce que vous soyez familiarisé avec cette procédure et que vous la maîtrisiez.

Exemple : Pour fabriquer une boîte à quatre côtés avec des angles extérieurs à 26° (Angle A, Fig. R3), utilisez la courbe supérieure de droite. Trouvez la valeur 26° sur l'échelle de la courbe. Suivez la ligne horizontale d'un côté ou de l'autre pour obtenir le réglage de l'onglet sur la scie (42°). Suivez de même la ligne verticale d'intersection vers le bas ou vers le haut pour obtenir le réglage du biseau pour la scie (18°). Réalisez toujours des coupes tests sur quelques chutes pour contrôlez le réglage de la scie.

Découpe de moulures d'embase (Fig. S)

Coupes droites à 90° :

Placez le bois contre la garde et maintenez-le en place comme illustré par la figure S. Allumez la scie, laissez la lame atteindre sa pleine vitesse et abaissez le bras sans à-coups à travers la pièce.

Découpe de moulures d'embase jusqu'à 3,5" (90 mm) de haut à la verticale contre la garde

Placez la pièce comme illustré par la figure S. Toutes les découpes doivent être réalisées l'arrière de la moulure placée contre la garde et le bas de la moulure contre le plateau.

	Coin intérieur Coin	extérieur
Côté gauche	Onglet gauche 45°Côté gauche de la coupe conservé	Onglet droit 45°Côté gauche de la coupe conservé
Côté droit	Onglet droit 45°Côté droit de la coupe conservé	Onglet gauche 45°Côté droit de la coupe conservé

Les pièces jusqu'à 3,5" (90 mm) peuvent être coupées comme indiqué ci-dessus.

Découpe de moulures en couronne

Afin de s'adapter correctement, les moulures en couronne doivent être découpées à l'onglet de façon combinée et avec une précision extrême.

Les deux surfaces plates d'une pièce de moulure en couronne sont à des angles qui, en les additionnant, créent un angle exact à 90°. La plupart des moulures à couronne, mais pas

toutes, ont un angle arrière supérieur (la partie qui repose à plat contre le plafond) de 52° et un angle arrière inférieur (la partie qui repose à plat contre le mur) de 38°.

Votre scie à onglet comporte des crans de réglage d'onglet prédéfinis à 31,6° à gauche et à droite afin de découper des moulures en couronne au bon angle. Un repère est également présent à 33,8° sur l'échelle de graduation du biseau.

Le réglage/type de biseau du tableau Découpe indique les bons réglages pour la découpe de moulures à couronne. (Les éléments de réglage de l'onglet et du biseau sont très précis et ils ne sont pas faciles à paramétrer sur votre scie.) Les angles de la plupart des pièces n'étant pas exactement à 90°, il est de toute façon nécessaire d'affiner vos réglages.

Instructions pour la découpe de moulures à couronne reposant à plat en utilisant les fonctions combinées

• Posez la moulure, large surface arrière à plat sur le plateau de la scie (36) (Fig. T1).
• Les réglages ci-dessous concernent des moulures à couronne courantes à angles de 52° et 38°.

Réglage du biseau Type de coupe
33,8°	CÔTÉ GAUCHE, COIN INTÉRIEUR :1. Haut de la moulure contre la garde2. Réglage onglet droit 31,62°3. Extrémité gauche de la coupe conservée
33,8°	CÔTÉ DROIT, COIN INTÉRIEUR :1. Bas de la moulure contre la garde2. Réglage onglet gauche 31,62°3. Extrémité gauche de la coupe conservée
33,8°	CÔTÉ GAUCHE, COIN EXTÉRIEUR :1. Bas de la moulure contre la garde2. Réglage onglet gauche 31,62°3. Extrémité droite de la coupe conservée
33,8°	CÔTÉ DROIT, COIN EXTÉRIEUR :1. Haut de la moulure contre la garde2. Réglage onglet droit 31,62°3. Extrémité droite de la coupe conservée

Remarque : Lors du réglage des angles de biseau et d'onglet pour les coupes combinées, n'oubliez pas que les angles visibles des moulures en couronne sont très précis et difficiles à régler avec précision. Du fait qu'ils peuvent facilement se décaler légèrement et que très peu de pièces disposent d'angles à 90° très précis, tous les réglages doivent être testés sur des chutes.

Méthode alternative pour découper des moulures à couronne

Placez la moulure inclinée entre la garde (11) et le plateau de la scie (36), côté supérieur de la moulure sur le plateau et côté inférieur de la moulure sur la garde, comme illustré par la figure T1.

L'avantage à procéder ainsi pour la découpe de moulures à couronne est qu'une coupe en biseau n'est pas nécessaire. Des modifications de dernières minutes peuvent être apportées à l'angle d'onglet sans affecter l'angle de biseau.

De cette manière, si les coins sont à un autre angle que 90°, il est possible d'ajuster rapidement et facilement la scie en conséquence.

Instructions pour la découpe de moulures en couronne inclinées entre la garde et la base de la scie pour toutes les découpes

Cette scie peut découper des moulures en couronne emboîtées jusqu'à 9/16" (14 mm) x 3-5/8" (92 mm).

• Orientez la moulure de sorte que le bas de cette dernière (la partie aposée contre le mur une fois installée) se trouve contre la garde (11) et que le haut de cette dernière repose sur le plateau de la scie (36), comme illustré par la figure T2.
• Les “plats” courbes à l’arrière de la moulure doivent reposer à l’équerre sur la garde et le plateau de la scie (36).

	Coin intérieur Coin extérieur
Côté gauche	Onglet droit à 45°Côté droit de la coupe conservé	Onglet gauche à 45°Côté droit de la coupe conservé
Côté droit	Onglet gauche à 45°Côté gauche de la coupe conservé	Onglet droit à 45°Côté gauche de la coupe conservé

Découpes spéciales

N'effectuez jamais aucune découpe si la pièce n'est pas maintenue en place sur le plateau et contre la garde.

Pièces voilées (Fig. U1, U2)

Pour scier des pièces voilées/courbes, positionnez-les toujours comme illustré par la figure U1 et jamais comme illustré par la figure U2. Si vous ne positionnez pas la pièce à scier correctement, le risque de coïncement de la lame à la fin de la coupe est augmenté.

Découpe de pièces rondes

Les pièces rondes doivent être fixées ou sanglées contre la garde pour les empêcher de rouler. Cela est extrêmement important pour les découpes à angle.

Découpe de grandes pièces (Fig. V)

De temps à autre, vous serez confronté à une pièce de bois légèrement trop grande pour passer sous le carter de protection inférieur. Pour retirer le carter du bois, scie éteinte et main droite sur la poignée de travail, placez votre pouce droit à l'extérieur de la partie supérieure du carter et faites rouler le carter vers le haut juste suffisamment pour libérer le bois, comme illustré par la figure V. Relâchez le carter de protection avant de démarrer le moteur. Le mécanisme du carter pourra alors correctement fonctionner pendant la coupe. Ne procédez ainsi qu'en cas d'absolue nécessité.

N'ATTACHEZ, NE SCOTCHEZ ET NE RETENEZ JAMAIS LE CARTER DE PROTECTION EN POSITION OUVERTE LORSQUE VOUS UTILISEZ LA SCIE.

Maintenance

Avertissement ! Afin de réduire tout risque de blessures graves, arrêtez l'outil et retirez le bloc-batterie avant de transporter la scie, d'effectuer des réglages ou de retirer/installer tout équipement ou accessoire. Tout démarrage accidentel peut provoquer des blessures.

Avertissement ! Afin de réduire les risques de blessure grave, NE touchez PAS les zones tranchantes de la lame avec vos doigts ou vos mains pendant les opérations de maintenance.

N'UTILISEZ PAS de lubrifiants ou de produits de nettoyage (notamment en spray) à proximité du carter de protection en plastique. Le polycarbonate utilisé pour le carter de protection peut être attaqué par certains produits chimiques.

• Tous les roulements sont étanches. Ils sont lubrifiés à vie et ne nécessitent aucune maintenance.
• Nettoyez régulièrement la poussière et les copeaux de bois autour ET SOUS la base et le plateau tournant. Même si des fentes servent à laisser passer les débris, la poussière peut s'accumuler.
• Les balais sont conçus pour permettre plusieurs années d'utilisation. S'ils devaient être remplacés, retournez l'outil dans le centre d'assistance le plus proche.

Dépannage

Problème Cause possible Solution
La scie ne démarre pas.	La batterie n'est pas installée.	Installez la batterie. Consultez la section Installer et retirer le bloc-batterie.
	La batterie n'est pas chargée.	Rechargez la batterie. Consultez la procédure de charge.
	Balais usés	Faites remplacer les balais dans un centre d'assistance agréé.
Les coupes faites par la scie ne sont pas satisfaisantes.	Lame émoussée.	Remplacez la lame. Consultez la section Remplacer la lame de scie ou installer une lame de scie neuve.
	Lame montée à l'envers.	Retournez la lame. Consultez la section Remplacer la lame de scie ou installer une lame de scie neuve.
	Gomme ou sciure de bois durcie sur la lame.	Retirez la lame et nettoyez-la avec de la laine d'acier et de la térébenthine ou un nettoyant pour four domestique.
	Lame mal adaptée au travail à réaliser.	Changez de type de lame.
L'éclairage de travail clignote.	La batterie n'est pas chargée	Rechargez la batterie. Consultez la procédure de charge.

Problème Cause possible Solution
La machine vibre excessivement.	La scie n'est pas fixée correctement sur son support ou l'établi.	Serrez tous les éléments de fixation. Consultez la section Installation sur un établi
	Support ou établi sur une surface irrégulière.	Repositionnez sur une surface de niveau.
	Lame de scie endommagée.	Remplacez la lame. Consultez la section Remplacer la lame de scie ou installer une lame de scie neuve.
Les découpes à l'onglet ne sont pas précises.	L'échelle graduée de l'onglet n'est pas correctement réglée.	Contrôlez et réglez. Consultez la section Régler l'échelle de graduation de l'onglet dans Réglages.
	La lame n'est pas perpendiculaire à la garde.	Contrôlez et réglez. Consultez la section Régler l'échelle de graduation de l'onglet dans Réglages.
	La lame n'est pas perpendiculaire au plateau.	Contrôlez et réglez la garde. Consultez Régler le biseau perpendiculaire au plateau dans Réglages.
	L'ouvrage a bougé	Sanglez l'ouvrage fermement contre la garde ou collez du papier abrasif grain 120 sur la garde à l'aide de colle au caoutchouc.
	Plaque de saignée usée ou endommagée.	Apportez-la dans un centre d'assistance agréé.
La matière pince la lame.	Découpe de pièce voilée.	Consultez la section Pièce voilée dans Coupes spéciales.

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières.

Veillez à recycler les produits électriques et les piles et batteries conformément aux dispositions locales en vigueur.

Plus d'informations sont disponibles sur le site www.2helpU.com

Caractéristiques techniques

FMCS701 (H1)
Tension V 18
Vitesse /min 3,800
Diamètre extérieur de la lame mm 190
Diamètre de l'alésage mm 16
Trait de lame maxi mm 1,8
Poids sans batterie kg 10
Épaisseur de lame	mm 1,0
Onglet (positions maxi)	°	47
Biseau (positions maxi)	°	47
Onglet 0 degré	horizontal mm 50 x 216
	vertical mm 90 x 15
Onglet droit 45 degrés	horizontal mm 50 x 152
	vertical mm 90 x 15
Onglet gauche 45 degrés	horizontal mm 50 x 152
	vertical mm 90 x 15
Biseau gauche 45 degrés	horizontal mm 50 x 152
	vertical mm 50 x 15

Chargeur 905998** typ. 1	906086** typ. 1
Tension d'entrée V	AC	230 230
Tension de sortie V	DC	18 18
Courant de sortie A 1 2
Durée de charge approximative	min 90 - 240 45 - 120

Batterie FMC689L		FMC687L	FMC688L
Voltage	V_DC	18	18	18
Tension Ah 1,5		2,0	4,0
Capacité		Li-Ion Li-Ion	Li-Ion

Niveau de pression sonore selon la norme EN 62841 :

L_pA (pression sonore) 83,0 dB(A), Incertitude (K) 3 dB(A)

L_pA (puissance sonore) 94,5 dB(A), Incertitude (K) 3 dB(A)

Déclaration de conformité CE

DIRECTIVES MACHINES

FMCS701 Scie à onglet combinée coulissante

Stanley Europe déclare que les produits décrits dans les "Caractéristiques techniques" sont conformes aux normes : EN62841-1:2015, EN62841-3-9:2015+A11:2017

Ces produits sont également conformes aux Directives 2006/42/CE, 2014/30/UE et 2011/65/UE.

Pour plus de détails, veuillez contacter Stanley Fat Max à l'adresse suivante ou vous reporter au dos du manuel.

Le soussigné est responsable de la compilation de la documentation technique et fait cette déclaration au nom de Stanley Fat Max.

Ray Laverick

Directeur Ingénierie

Berkshire, SL1 3YD Royaume-Uni

28/06/2018

Garantie

Stanley Fat Max est sûr de la qualité de ses produits et offre une garantie de 12 mois aux utilisateurs, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone européenne de libre-échange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Stanley Fat Max et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 1 an de Stanley Europe ainsi que l'adresse du réparateur agréé le plus proche sont disponibles sur le site Internet www.2helpU.com ou en contactant votre agence Stanley Europe locale à l'adresse indiquée dans ce manuel.

Accédez à notre site Internet www.stanley.eu/3 pour enregistrer votre nouveau produit Stanley Fat Max et être informé des nouveaux produits et des offres spéciales.

Uso previsto
