BRUKSANVISNING FME360 STANLEY

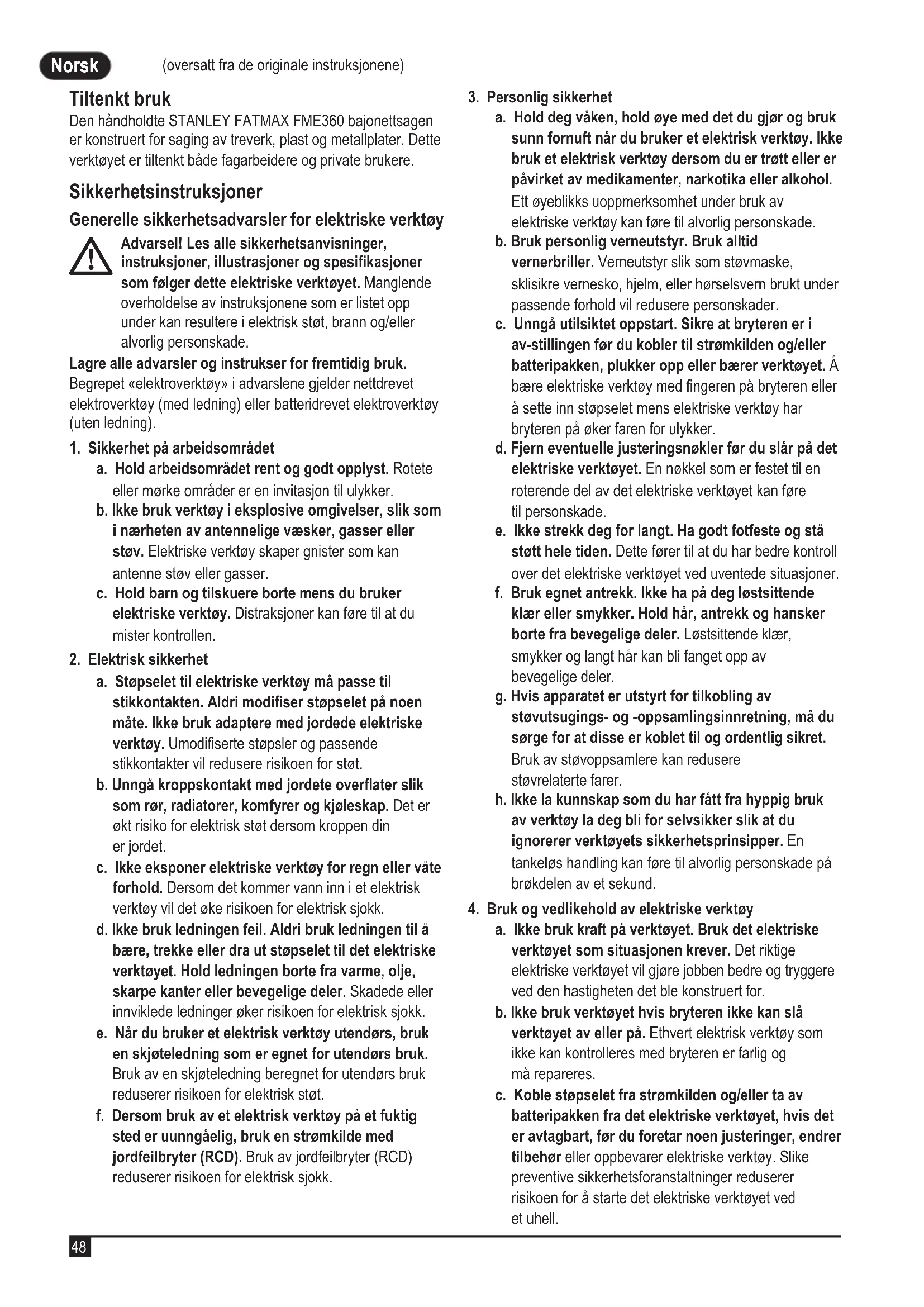

(oversatt fra de originale instruksjonene) Norsk (oversatt fra de originale instruksjonene) Tiltenkt bruk Den håndholdte STANLEY FATMAX FME360 bajonettsagen er konstruert for saging av treverk, plast og metallplater. Dette verktøyet er tiltenkt både fagarbeidere og private brukere. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektriske verktøy

Advarsel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrisk støt, brann og/eller alvorlig personskade. Lagre alle advarsler og instrukser for fremtidig bruk. Begrepet «elektroverktøy» i advarslene gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet på arbeidsområdet

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker. b. Ikke bruk verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektriske verktøy skaper gnister som kan antenne støv eller gasser. c. Hold barn og tilskuere borte mens du bruker elektriske verktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodiserte støpsler og passende stikkontakter vil redusere risikoen for støt. b. Unngå kroppskontakt med jordete overater slik som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet. c. Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d. Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e. Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt. f. Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3. Personlig sikkerhet

a. Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c. Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med ngeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d. Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade. e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f. Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler. g. Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer. h. Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og vedlikehold av elektriske verktøy

a. Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b. Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c. Koble støpselet fra strømkilden og/eller ta av batteripakken fra det elektriske verktøyet, hvis det er avtagbart, før du foretar noen justeringer, endrer tilbehør eller oppbevarer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.Norsk

(oversatt fra de originale instruksjonene) d. Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere. e. Hold verktøy og tilbehør ved like. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g. Bruk verktøyet, tilbehøret og bittene osv. i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon. h. Hold håndtakene og gripeatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner

a. Få det elektriske verktøyet ditt vedlikeholdt av en kvalisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ekstra sikkerhetsadvarsler for elektriske verktøy ● Hold det elektriske verktøyet kun i isolerte gripeoverater når du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi brukeren støt. ● Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll. ● Hold hendene unna skjæreområdet. Du må aldri gripe under arbeidsstykket av noen som helst årsak. Ikke før ngre eller tommel inn i nærheten av sagbladet som går frem og tilbake, og sagbladfestet. Ikke stabiliser sagen ved å ta tak i foten. ● Hold bladene skarpe. Sløve eller skadde sagblader kan få sagen til å bøye av eller stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om. ● Når du sager rør eller kanaler, må du kontrollere at de er fri for vann, elektriske ledninger osv. ● Ikke berør arbeidsstykket eller sagbladet straks etter at du har brukt verktøyet. De kan bli svært varme. ● Vær oppmerksom på skjulte farer før du sager i vegger, gulv eller tak. Lokaliser eventuelle kabler og rør. ● Sagbladet vil fortsatt være i bevegelse etter at bryteren slippes løs. Slå alltid verktøyet av og vent til sagbladet stanser helt, før du setter verktøyet ned.

Advarsel! Kontakt med eller inhalering av støv som oppstår ved skjæring, kan være helseskadelig for operatøren og eventuelle tilskuere. Bruk en støvmaske som er spesielt utformet for å verne mot støv og damp/gass, og pass på at personer som er i eller kommer inn i arbeidsområdet, også er beskyttet. ● Bruksområdet er beskrevet i denne bruksanvisning. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade og/eller skade på eiendom. Sikkerhet for andre ● Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. ● Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. Restrisikoer Andre risikoer kan oppstå dersom du bruker verktøyet på en måte som ikke er beskrevet i de angitte sikkerhetsadvarslene. Slik risiko kan oppstå som følge av feil bruk, for lang bruk og annet. Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte restrisikoer som ikke kan unngås. Disse inkluderer: ● Personskader som forårsakes av berøring av en roterende/bevegelig del. ● Personskader som forårsakes av at en del, et blad eller tilbehør endres. ● Personskader som forårsakes av langvarig bruk av verktøyet. Ved bruk av et verktøy i lengre perioder, pass på å ta regelmessige pauser. ● Hørselskader. ● Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF.) Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN62841, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! De virkelige vibrasjonsverdiene under bruk av elektroverktøyet kan avvike fra de oppgitte verdiene avhengig av hvordan verktøyet brukes. Vibrasjonsnivået kan øke over nivået som er oppgitt.Norsk

(oversatt fra de originale instruksjonene) Under vurdering av vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal det tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette gjelder alle deler av brukssyklusen – også de gangene verktøyet er slått av, når det går på tomgang, samt tiden utløseren er inne. Etiketter på verktøyet Følgende advarselssymboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for skade. Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. ● Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert STANLEY FATMAX- servicesenter så man unngår fare. Bruke skjøteledning Bruk alltid en godkjent skjøteledning som passer til inngangseffekten for dette verktøyet (se tekniske data). Skjøteledningen må passe for utendørs bruk og skal være merket i samsvar med dette. Opptil 30 m 1,5 mm² HO5VV V-F-skjøteledning kan brukes uten tap av ytelse for produktet. Før bruk må du undersøke skjøteledningen for tegn på skade, slitasje og aldring. Bytt skjøteledningen hvis den er skadet eller defekt. Vikle alltid ut kabelen fullstendig når du bruker en kabeltrommel. Funksjoner Dette verktøyet har noen av eller alle av følgende egenskaper.

Advarsel! Før du utfører noen av fremgangsmåtene nedenfor må du sikre for at verktøyet er slått av, kontakten plugget ut og sagbladet har stoppet. Brukte sagblad kan være varme. Montere sagbladet (gur B) ● Hold verktøyet unna kroppen ● Roter bladklemmemansjetten (2) mot klokken. ● Sett skaftet til bladet (4) helt inn i bladklemmemansjetten (2). ● Slipp bladklemmemansjetten (2) for å låse bladet i posisjon. Merk Bladet kan monteres med tennene opp for å bidra til saging i ukt. Demontere sagbladet (gur B)

Advarsel! Fare for å brenne seg: Rør aldri bladet umiddelbart etter bruk. Kontakt med bladet kan resultere i personskade. ● Roter bladklemmemansjetten (2) mot klokken. ● Ta ut bladet (4) Justere sagskoen (gur C, D) Den tilbaketrukne bladlengden skal være lengre enn bredden på arbeidsstykket. Hvis bladet er kortere, vil tuppen sette seg fast i arbeidsstykket under kapping noe som kan føre til personskade og skade på bladet eller arbeidsstykket. Justere sagfoten (3) og bladforlengelsen: ● Løsne begge hetteskruene på undersiden av frontdekselet. ● Juster sagfoten (3) inn eller ut som vist på gur D. ● Stram til hetteskruene. Ikke stram for mye. Bruk

Advarsel! Bruk aldri verktøyet mens sagfoten er løs eller fjernet. Start og stopp (gur E) På/av-bryteren for variabel hastighet gir muligheter for å velge hastighet som gir mye større skjærehastighet ved saging i ulike materialer. ● Når du skal slå verktøyet på, trykker du på bryteren for variabel hastighet (1). Hastigheten avhenger av hvor langt inn du trykker bryteren. ● Når du skal slå verktøyet av, slipper du på/av-bryteren for variabel hastighet. ● Hvis du vil slå av verktøyet mens det går kontinuerlig, trykker du inn bryteren for variabel hastighet én gang til og slipper den. Saging ● Hold alltid verktøyet med begge hender. ● La bladet gå fritt i noen få sekunder før du starter sagingen. ● Bruk bare et lett press på verktøyet når du sager. ● Hvis det er mulig, arbeider du med sagfoten (4) presset mot arbeidsstykket. Dette bedrer kontrollen over verktøyet, reduserer vibrasjonen i dette og forebygger skade på bladet. Tips for best bruk Sage i tre ● Fest arbeidsstykket på sikkert vis og fjern alle spikre og metallobjekter. ● Hold verktøyet med begge hender, og arbeid med sagfoten (4) presset mot arbeidsstykket. Sage i ukt Den kompakte utformingen av motorhuset for sagen som går frem og tilbake og foten som vipper, muliggjør saging nær gulv og hjørner samt i andre vanskelige områder. Slik gjør du mulighetene for saging i ukt best mulig:Norsk

(oversatt fra de originale instruksjonene) ● Sett bladtappen inn i bladklemmen med tennene på bladet vendt oppover. ● Snu sagen opp-ned så du kommer så nær arbeidsaten som mulig. Sage i metall Vær oppmerksom på at saging i metall tar mye lengre tid enn saging i tre. ● Bruk et sagblad som egner seg for metallsaging. Bruk et ntannet sagblad for jernholdig metall og et grovere sagblad for ikke-jernholdige metaller. ● Når du skjærer tynne metallplater, kan du klemme et stykke kapp mot den bakre aten på arbeidsstykket og skjære gjennom dette. ● Smør en lm av olje over hele den tiltenkte skjærelinjen. Sage lommer i tre ● Mål opp og merk lommen som skal sages ut. ● Monter et sagblad som egner seg for å sage lommer. ● La foten hvile på arbeidsstykket (4) i en slik stilling at bladet danner en passende vinkel for å sage ut en lomme. ● Slå på verktøyet, og før bladet langsomt inn i arbeidsstykket. Pass på at foten (4) har kontakt med arbeidsstykket hele tiden. Sage grener Du kan sage grener med diameter opptil 25 mm med dette verktøyet.

Advarsel! Du må ikke bruke verktøyet når du er oppe i et tre, på en stige eller på noen annen ustabil overate. Vær oppmerksom på hvor grenen vil falle. ● Sag nedover og bort fra kroppen. ● Sag nær hovedgrenen eller stammen til treet. Sage vertikalt Med dette verktøyet kan du sage nær hjørner og andre vanskelige områder. ● Sett bladtappen på sagbladet inn i bladholderen med tennene på bladet vendt oppover. ● Hold verktøyet med foten (1) vendt nedover så du kommer så nær arbeidsaten som mulig. ● Sag fremover og bort fra kroppen. Tilbehør Verktøyets ytelse avhenger av tilbehøret du bruker. Tilbehør fra STANLEY FATMAX er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, får du mest mulig ut av verktøyet ditt. Blad Du kan bruke et blad som er opptil 305 mm langt på sagen. Bruk alltid det kortest mulige bladet for arbeidet du skal utføre, men et som er langt nok til å skjære gjennom materialet. Lengre blader har større sannsynlighet for å bli bøyd eller skadet under bruk. Under bruk kan noen lange blad vibrere eller riste hvis sagen ikke er i kontakt med Vedlikehold Ditt STANLEY FATMAX verktøy er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell og regelmessig renhold

Advarsel! Før du utfører vedlikehold på verktøyet, trekk ut støpselet. Fjern laderen fra stikkontakten før du rengjør den. ● Rengjør ventilasjonsåpningene i verktøyet jevnlig med en myk børste eller tørr klut. ● Rengjør motorhuset regelmessig med en ren, fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Beskyttelse av miljøet

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon nner du på www.2helpU.com Tekniske data FME360 (Type 1) Inngangsspenning

(oversatt fra de originale instruksjonene) EU-samsvarserklæring MASKINDIREKTIVET

FME360 stikksag STANLEY FATMAX erklærer at de produktene som er beskrevet under «tekniske data» er i samsvar med:: EN62841-1:2015, EN62841-2-11:2016. Disse produktene er også i samsvar med direktiv 2006/42/EF, 2014/30/EU and 2011/65/EU. For mer informasjon, vennligst kontakt STANLEY FATMAX på følgende adresser eller se baksiden av håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske len og fremsetter denne erklæringen på vegne av STANLEY FATMAX. A. P. Smith Technical Director of Engineering STANLEY FATMAX Europe, Egide Walschaertsstraat14-18, 2800 Tessenderlo, Belgia 15/05/2019 Garanti STANLEY FATMAX er trygg på kvaliteten av produktene sine og tilbyr en 12 måneders garanti fra kjøpsdata. Denne garantien er et tillegg og endrer ikke dine rettigheter i henhold til loven. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA). For å ta garantien i bruk må kravet være i samsvar med kjøpsbetingelsene fra STANLEY FATMAX og du må vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Betingelsene for STANLEY FATMAX’ 1-års garanti og adressen til din nærmeste autoriserte serviceverksted kan du nne på Internett under www.2helpU.com, eller ved å kontakte ditt lokale STANLEY FATMAX-kontor, adressen er angitt i denne bruksanvisningen. Besøk våre nettsider på www.stanleytools.eu/3 for å registrere ditt nye STANLEY FATMAX-produkt og for å få informasjon om nye produkter og spesialtilbud.Dansk
