BRUGSANVISNING FME360 STANLEY

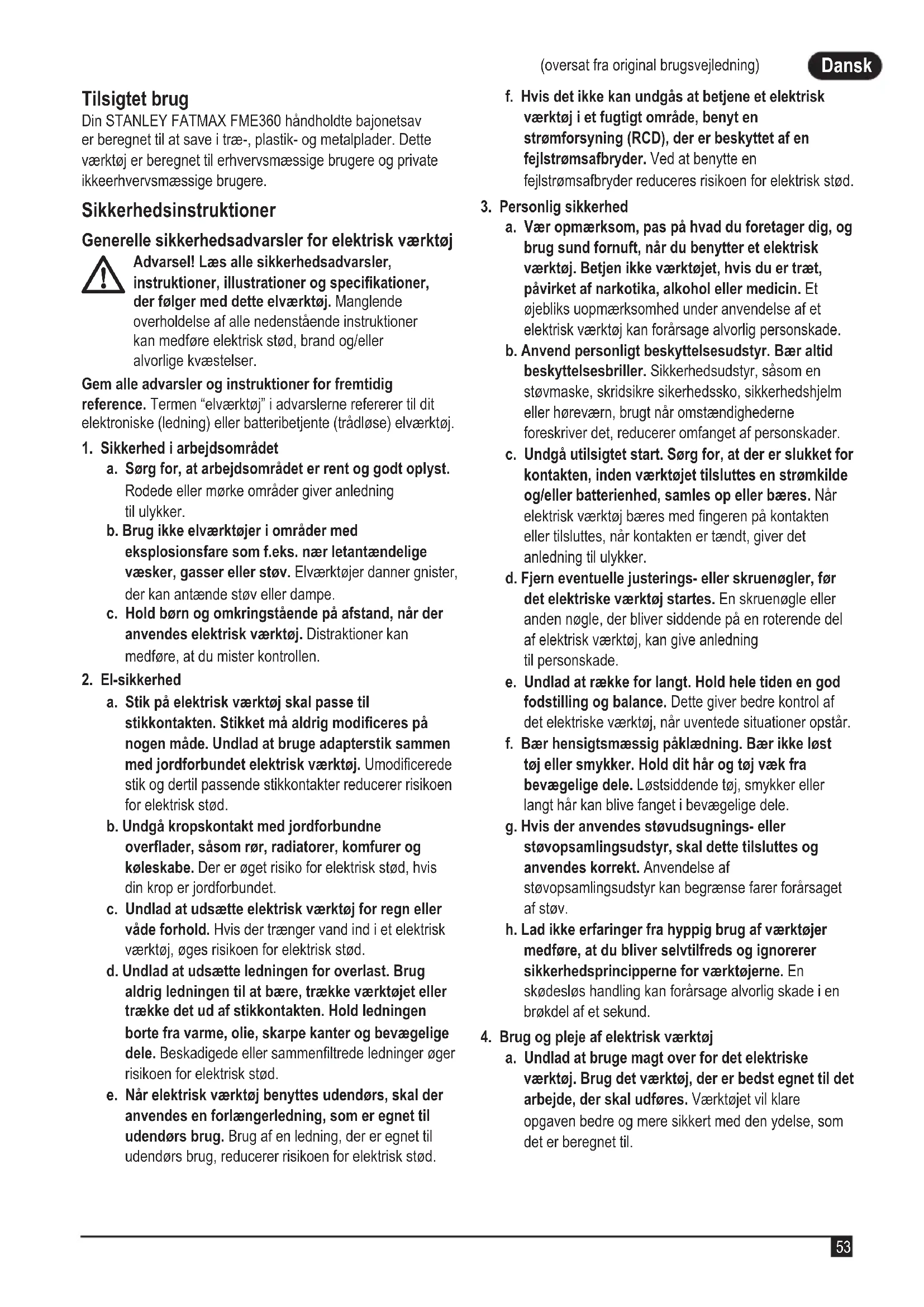

(oversat fra original brugsvejledning) Dansk (oversat fra original brugsvejledning) Tilsigtet brug Din STANLEY FATMAX FME360 håndholdte bajonetsav er beregnet til at save i træ-, plastik- og metalplader. Dette værktøj er beregnet til erhvervsmæssige brugere og private ikkeerhvervsmæssige brugere. Sikkerhedsinstruktioner Generelle sikkerhedsadvarsler for elektrisk værktøj

Advarsel! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og instruktioner for fremtidig reference. Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1. Sikkerhed i arbejdsområdet

a. Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker. b. Brug ikke elværktøjer i områder med eksplosionsfare som f.eks. nær letantændelige væsker, gasser eller støv. Elværktøjer danner gnister, der kan antænde støv eller dampe. c. Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

a. Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modiceres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodicerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d. Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f. Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning (RCD), der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b. Anvend personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom en støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c. Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med ngeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d. Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e. Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår. f. Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g. Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. h. Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4. Brug og pleje af elektrisk værktøj

a. Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.Dansk

(oversat fra original brugsvejledning) b. Undlad at benytte værktøjet, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller fjern batteripakken, hvis aftagelig fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet. d. Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e. Vedligehold elektrisk værktøj og tilbehør. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af elektriske værktøjer. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f. Hold skæreværktøjer skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g. Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. h. Hold håndtag og håndtagsader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

a. Elektrisk værktøj skal serviceres af en kvaliceret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. Ekstra sikkerhedsadvarsler for elektrisk værktøj ● Hold kun fast i elværktøjet ved hjælp af de isolerede håndtagsader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Ved kontakt med en strømførende ledning bliver elværktøjets blotlagte metaldele også strømførende, så brugeren får stød. ● Brug klemmer eller en anden praktisk måde på at sikre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det. ● Hold hænderne væk fra skæreområdet. Ræk aldrig ind under materialet uanset årsagen. Anbring ikke ngrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring sålen. ● Hold klingerne skarpe. Døve eller beskadigede klinger kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet. ● Når der saves i rør og rørledninger, er det vigtigt, at de er fri for vand, elektriske ledninger osv. ● Rør ikke ved materialet eller klingen, umiddelbart efter at værktøjet har været i brug. De kan blive meget varme. ● Vær opmærksom på skjulte risici, inden der saves i vægge, gulve eller lofter. Kontroller, om der ndes ledninger og rør. ● Klingen fortsætter med at bevæge sig, efter at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

Advarsel! Berøring af eller indånding af støvpartikler fra skærearbejder kan udgøre en fare for både brugerens og eventuelle tilskueres heldbred. Bær en støvmaske, der er specielt beregnet til beskyttelse mod støv og røg, og sørg for, at personer på eller på vej ind i arbejdsområdet også er beskyttet. ● Den tilsigtede anvendelse er beskrevet i denne betjeningsvejledning. Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed ● Dette værktøj må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed. ● Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. Restrisici Yderligere restrisici kan opstå, når du bruger værktøjet på en måde, som måske ikke er indeholdt i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå som følge af forkert brug, langvarigt brug osv. På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: ● Tilskadekomst forårsaget af berøring af roterende/ bevægelige dele. ● Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør. ● Tilskadekomster forårsaget af langvarig brug af et værktøj. Når du bruger et værktøj i længere perioder, skal du sørge for at holde regelmæssige pauser. ● Hørenedsættelse.Dansk

(oversat fra original brugsvejledning) ● Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF.) Vibration De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN62841 og kan bruges til at sammenligne ét værktøj med et andet. Den deklarerede vibrationsemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen.

Advarsel! Vibrationsemissionsværdien kan under faktisk brug af elværktøjet afvige fra den angivne værdi afhængigt af de måder, hvorpå værktøjet anvendes. Vibrationsniveauet kan stige til over det angivne niveau. Ved vurdering af vibrationseksponeringen til at fastlægge de sikkerhedsforanstaltninger, der kræves af 2002/44/EC for at beskytte personer der regelmæssigt benytter elværktøj på arbejde, bør en vurdering af vibrationseksponeringen overvejes, de faktiske anvendelsesbetingelser og den måde, hvorpå værktøjet anvendes, herunder under hensyntagen til alle dele af driftscyklussen som f.eks. de tidspunkter, hvor værktøjet er slukket, og når det kører i tomgang, udover udløsningstiden. Mærkater på værktøjet Værktøjet er forsynet med følgende advarselssymboler samt datokoden:

Advarsel! For at reducere risikoen for personskade bør du læse betjeningsvejledningen. El-sikkerhed

Dette værktøj er dobbeltisoleret. Derfor er en jordledning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. ● Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret STANLEY FATMAX- værksted, så farlige situationer undgås. Brug af en forlængerledning Brug altid en godkendt forlængerledning, der er egnet til dette apparats strømstik (se de tekniske data). Forlængerledningen skal være egnet til udendørs brug og mærket i overensstemmelse hermed. Der kan bruges en HO5VV V-F-forlængerledning på op til 30 m med et tværsnit på 1,5 mm2, uden at produktets ydeevne forringes. Før brug skal forlængerledningen inspiceres for tegn på beskadigelse, slid og ældning. Udskift forlængerledningen, hvis den er beskadiget eller defekt. Ved brug af en ledningstromle skal ledningen altid rulles helt ud. Funktioner Dette værktøj indeholder nogle eller alle funktioner.

1. Variabel hastighedsudløserkontakt

2. Klinge spændekrave

Advarsel! Sørg for at værktøjet er afbrudt, stikket taget ud og at savklingen er standset inden nogle af de følgende funktioner foretages. Savklinger, der har været i brug, kan være varme. Påsætning af savklingen (g. B) ● Hold værktøjet væk fra kroppen ● Drej klingens spændekrave (2) mod uret. ● Sæt klingens skaft (4) helt ind i klingens spændekrave (2). ● Frigør klingens spændekrave (2) for at låse klingen i position. Bemærk Klingen kan monteres med tænderne opad for at gøre planskæring lettere. Afmontering af savklingen (g. B)

Advarsel! Risiko for forbrænding: Rør ikke ved klingen umiddelbart efter brug. Kontakt med klingen kan medføre personskade. ● Drej klingens spændekrave (2) mod uret. ● Fjern klinge (4) Indstilling af drejesko (g. C, D) Den tilbagetrukne klingelængde skal være længere end bredden på arbejdsemnet. Hvis klingen er kortere, vil spidsen sætte sig fast i arbejdsemnet under skæring og vil muligvis forårsage personskade og beskadige klingen eller arbejdsemnet. Sådan justeres drejeskoen (3) og klingeforlængelsen: ● Løsn begge skruer på undersiden af det forreste dæksel. ● Juster drejeskoen (3) ind eller ud efter behov som vist i gur D. ● Spænd maskinskruerne. Stram ikke for meget. Brug

Advarsel! Lad værktøjet arbejde i sit eget tempo. Overbelast det ikke.

Advarsel! Brug aldrig værktøjet, hvis drejeskoen er løs eller afmonteret. Start og stop (g. E) Afbryderknappen til variabel hastighed gør det muligt at vælge hastighed, så der hurtigere kan saves igennem forskellige materialer. ● Tryk på kontakten til variabel hastighed for at starte værktøjet (1). Værktøjets hastighed afhænger af, hvor langt du trykker knappen ned. ● Udløs kontakten til variabel hastighed for at stoppe værktøjet. ● Sluk for værktøjet efter arbejde i konstant funktion ved at trykke på knappen til variabel hastighed igen for at udløse den.Dansk

(oversat fra original brugsvejledning) Savning ● Hold altid værktøjet med begge hænder. ● Lad klingen køre frit i få sekunder før start på savning. ● Tryk kun let med værktøjet, mens du skærer. ● Arbejd om muligt med drejeskopladen (4) trykket mod materialet. Det giver bedre kontrol over værktøjet, og vibrationerne reduceres, ligesom du undgår at beskadige klingen. Tip til optimal brug Savning i træ ● Spænd arbejdsemnet godt fast og fjern alle søm og metalgenstande. ● Hold værktøjet med begge hænder, og arbejd med sålen (4) trykket mod materialet. Planskæring Bajonetsavens motorhus er kompakt, og sålen kan drejes, så det bliver muligt at save tæt på gulvet, i hjørner og andre vanskelige områder. Sådan optimeres mulighederne for glatskæring: ● Sæt klingens skaft ind i klingeholderen, så tænderne vender opad. ● Vend saven på hovedet, så du kan komme så tæt på arbejdsaden som muligt. Skæring i metal Vær opmærksom på, at skæring i metal tager meget længere tid end skæring i træ. ● Brug en savklinge der egner sig til skæring i metal. Brug den ntandede klinge til jernholdige metaller og den grovere klinge til metaller uden jern. ● Klem et stykke spildtræ til bagsiden af arbejdsmaterialet og sav gennem denne sandwich, når der skæres i tynde metalplader. ● Læg en olielm langs den påtænkte skærelinje. Stiksavning i træ ● Mål og afmærk det ønskede dyksnit. ● Monter en savklinge, der egner sig til at skære snit. ● Lad sålen (4) hvile på materialet, så klingen får en passende vinkel til at foretage snittet. ● Tænd værktøjet, og lad langsomt klingen trænge ind i materialet. Sørg for, at sålen (4) hele tiden bevarer kontakten med materialet. Savning af grene Der kan skæres grene med en diameter på op til 25 mm med dette værktøj.

Advarsel! Brug ikke værktøjet, mens du sidder i træet eller står på en stige eller en anden ustabil ade. Vær opmærksom på, i hvilken retning grenen vil falde. ● Skær nedad og væk fra dig selv. ● Foretag snittet så tæt på hovedgrenen eller stammen som muligt. Lodret snit Det er muligt at skære til hjørner og andre vanskelige områder med værktøjet. ● Sæt savklingens skaft ind i klingeholderen, så klingens tænder vender opad. ● Hold værktøjet, så sålen (1) vender nedad, og du kan komme så tæt på arbejdsaden som muligt. ● Skær fremad og væk fra dig selv. Tilbehør Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra STANLEY FATMAX er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde optimalt. Klinger Der kan anvendes en klinge på op til 305 mm i længden til saven. Brug altid den korteste klinge, som egner sig til opgaven, men alligevel er lang nok til kunne skære gennem materialet. Lange klinger er mere tilbøjelige til at bøje eller blive beskadiget under brug. Under brugen kan visse klinger vibrere eller ryste, hvis saven ikke bevarer kontakten med materialet Vedligeholdelse Dit STANLEY FATMAX-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt.

Advarsel! Før der udføres vedligeholdelse på værktøjet, skal stikket tages ud. Træk laderen ud af stikkontakten, før den rengøres. ● Rengør regelmæssigt værktøjets ventilationshuller med en blød børste eller en tør klud. ● Rengør med jævne mellemrum motorhuset med en fugtig klud. Brug ikke et slibende eller opløsningsmiddel- baseret rengøringsmiddel. Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald. Produkter og batterier indeholder materialer, der kan genindvindes eller genanvendes, hvilket reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer ndes på www.2helpU.comDansk

(oversat fra original brugsvejledning) Tekniske data FME360 (Type 1) Indgangsspænding

Hastighed uden belastning (o/min.) min

Maks. klingelængde mm 305 Vægt

(lydeffekt) 103,5 dB(A), usikkerhed (K) 5 dB(A) Samlede vibrationsværdier (triaxvektorsum) i henhold til EN62841: Savning i liste med original klinge (a h, B ) 22,5 m/s

, usikkerhed (K) 1,5 m/s

Savning i træbjælke med original klinge (a h, WB ) 22,1 m/s

usikkerhed (K) 1,5 m/s

FME360 frem- og tilbagegående sav STANLEY FATMAX erklærer, at produkterne beskrevet under “Tekniske data” er i overensstemmelse med: EN62841-1:2015 , EN62841-2-11:2016. Disse produkter er endvidere i overensstemmelse med direktiv 2006/42/EC, 2014/30/EU og 2011/65/EU. Kontakt STANLEY FATMAX på nedenstående adresse, eller se vejledningens bagside for at få ere oplysninger. Undertegnede er ansvarlig for kompilering af den tekniske l og udsteder denne erklæring på vegne af STANLEY FATMAX . A. P. Smith Teknisk direktør for konstruktioner STANLEY FATMAX Europe, Egide Walschaertsstraat14-18, 2800 Tessenderlo, Belgien 15/05/2019 Garanti STANLEY FATMAX er sikker på kvaliteten af sine produkter og giver forbrugerne en garanti på 12 måneder fra købsdatoen. Denne garanti er en tilføjelse til dine lovbefalede rettigheder. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overensstemmelse med STANLEY FATMAX vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for STANLEY FATMAX 1 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale STANLEY FATMAX kontor på den adresse, der er angivet i denne vejledning. Besøg venligst vores websted www.stanleytools.eu/3 for at registrere dit nye STANLEY FATMAX-produkt og modtage opdateringer om nye produkter og specielle tilbud.Suomi
