MANUAL DE USUARIO FME360 STANLEY

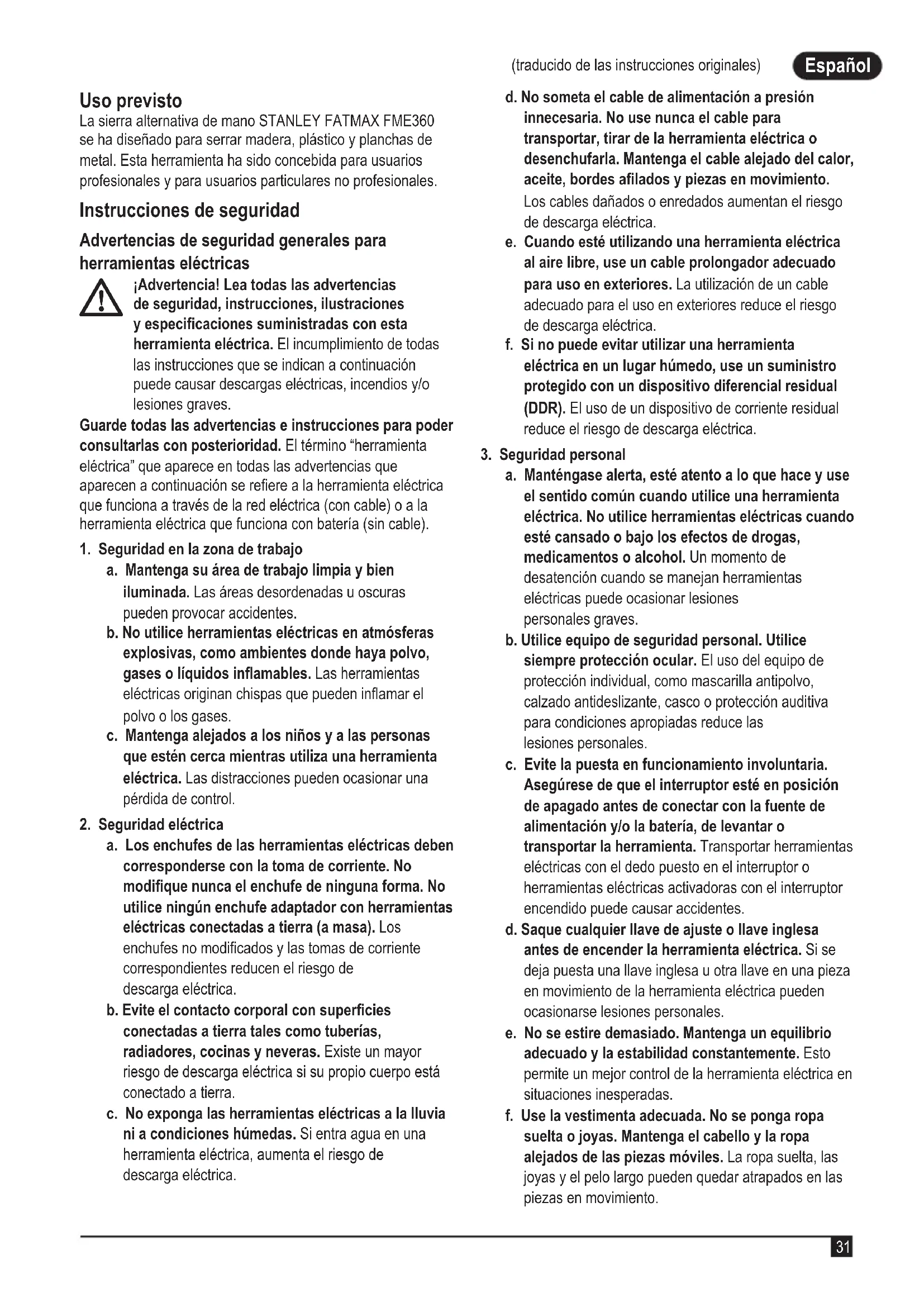

(traducido de las instrucciones originales) Español (traducido de las instrucciones originales) Uso previsto La sierra alternativa de mano STANLEY FATMAX FME360 se ha diseñado para serrar madera, plástico y planchas de metal. Esta herramienta ha sido concebida para usuarios profesionales y para usuarios particulares no profesionales. Instrucciones de seguridad Advertencias de seguridad generales para herramientas eléctricas

¡Advertencia! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones suministradas con esta herramienta eléctrica. El incumplimiento de todas las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para poder consultarlas con posterioridad. El término “herramienta eléctrica” que aparece en todas las advertencias que aparecen a continuación se reere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1. Seguridad en la zona de trabajo

a. Mantenga su área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. b. No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inamables. Las herramientas eléctricas originan chispas que pueden inamar el polvo o los gases. c. Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar una pérdida de control.

2. Seguridad eléctrica

a. Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra (a masa). Los enchufes no modicados y las tomas de corriente correspondientes reducen el riesgo de descarga eléctrica. b. Evite el contacto corporal con supercies conectadas a tierra tales como tuberías, radiadores, cocinas y neveras. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra. c. No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua en una herramienta eléctrica, aumenta el riesgo de descarga eléctrica. d. No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes alados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e. Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable prolongador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica. f. Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo diferencial residual (DDR). El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3. Seguridad personal

a. Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No utilice herramientas eléctricas cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de desatención cuando se manejan herramientas eléctricas puede ocasionar lesiones personales graves. b. Utilice equipo de seguridad personal. Utilice siempre protección ocular. El uso del equipo de protección individual, como mascarilla antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reduce las lesiones personales. c. Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras con el interruptor encendido puede causar accidentes. d. Saque cualquier llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Si se deja puesta una llave inglesa u otra llave en una pieza en movimiento de la herramienta eléctrica pueden ocasionarse lesiones personales. e. No se estire demasiado. Mantenga un equilibrio adecuado y la estabilidad constantemente. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f. Use la vestimenta adecuada. No se ponga ropa suelta o joyas. Mantenga el cabello y la ropa alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.Español

(traducido de las instrucciones originales) g. Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo. h. No deje que la familiaridad adquirida con el uso frecuente de las herramientas le lleve a arse demasiado y a descuidar las principales normas de seguridad de la herramienta. En cuestión de segundos, un descuido puede causar lesiones graves.

4. Uso y cuidado de la herramienta eléctrica

a. No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza a de acuerdo con sus características técnicas. b. No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c. Desconecte el enchufe de la fuente de alimentación y/o extraiga la batería de la herramienta eléctrica, si esta es desmontable, antes de realizar ajustes, cambiar accesorios o guardar la herramienta eléctrica. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que las utilicen las personas que no estén familiarizadas con ellas o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e. Efectúe el mantenimiento de las herramientas eléctricas y de los accesorios. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Muchos accidentes se producen por el mantenimiento inadecuado de las herramientas eléctricas. f. Mantenga las herramientas de corte aladas y limpias. Hay menos probabilidad de que las herramientas de corte con bordes alados se bloqueen y son más fáciles de controlar. g. Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., conforme a estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa. h. Mantenga todas las empuñaduras y supercies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y supercies de agarre resbaladizas impiden el agarre y el control seguro de la herramienta en situaciones imprevistas.

a. Haga reparar su herramienta eléctrica por una persona cualicada para realizar las reparaciones y que use solo piezas de repuesto idénticas. Esto le asegurará el mantenimiento de la seguridad de la herramienta eléctrica. Otras advertencias de seguridad para herramientas eléctricas ● Sostenga la herramienta eléctrica por las supercies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda estar en contacto con un cable oculto o con su propio cable. El contacto con un cable cargado también puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica. ● Utilice jaciones o cualquier otro método para jar y apoyar la pieza de trabajo en una plataforma estable. Sostener la pieza de trabajo con las manos o con el cuerpo puede causar inestabilidad y pérdida de control. ● Mantenga las manos lejos de la zona de corte y de la hoja. Nunca ponga la mano bajo la pieza de trabajo. No introduzca los dedos en los alrededores de la cuchilla de vaivén ni en el enganche de ésta. No estabilice la sierra agarrando la base. ● Mantenga las cuchillas aladas. La hojas ojas o dañadas pueden provocar que la sierra dé un viraje brusco o se paralice al ejercer la presión para el corte. Utilice siempre el tipo de hoja de serrar apropiada para cada tipo de material de trabajo y corte. ● Al cortar una cañería o tubo, asegúrese que no contengan restos de agua, cableado eléctrico, etc. ● No toque la pieza de trabajo o la hoja justo después de utilizar la herramienta. Pueden alcanzar temperaturas muy elevadas. ● Tenga en cuenta los peligros ocultos, antes de serrar paredes, suelos o techos, compruebe la ubicación de los cables y tubos. ● La hoja seguirá moviéndose después de soltar el interruptor. Apague la herramienta y espere siempre a que la hoja se detenga completamente antes de dejar la herramienta.

¡Advertencia! El contacto o inhalación del polvo procedente de la sierra puede poner en peligro la salud del usuario y de cualquier otra persona que se encuentre alrededor. Utilice una mascarilla diseñada especícamente para proteger contra el polvo y los vapores, y asegúrese de que las demás personas que se encuentren dentro o vayan a entrar en el área de trabajo también estén protegidas.Español

(traducido de las instrucciones originales) ● En este manual se describe el uso previsto. La utilización de accesorios o la realización de operaciones con esta herramienta distintas a las recomendadas en este manual de instrucciones puede presentar un riesgo de lesiones y/o daños materiales. Seguridad de otras personas ● Las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o que carezcan de experiencia y conocimientos no deben utilizar esta herramienta, salvo que hayan recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad. ● Los niños deberán permanecer vigilados para asegurarse de que no jueguen con el aparato. Riesgos residuales Pueden producirse otros riesgos residuales al usar la herramienta que no se hayan incluido en las advertencias de seguridad adjuntas. Estos riesgos pueden derivarse de un mal uso, un uso prolongado, etc. No obstante el cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Esto incluye: ● Lesiones producidas por el contacto con piezas móviles o giratorias. ● Lesiones producidas al cambiar cualquier pieza, cuchilla o accesorio. ● Lesiones producidas al usar una herramienta durante un tiempo demasiado prolongado. Cuando use cualquier herramienta durante periodos prolongados, asegúrese de hacer pausas regulares. ● Deterioro auditivo. ● Riesgos para la salud producidos al respirar el polvo que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana). Vibraciones Los valores de emisión de vibraciones declarados en el apartado de características técnicas y en la declaración de conformidad se han calculado según un método de prueba estándar proporcionado por la norma EN62841 y pueden utilizarse para comparar una herramienta con otra. El valor declarado de emisión de las vibraciones también se puede usar en una evaluación preliminar de la exposición.

¡Advertencia! El valor de emisión de las vibraciones durante el uso de la herramienta eléctrica puede variar con respecto al valor declarado, dependiendo de las formas de usar la herramienta. El nivel de vibraciones puede superar el nivel indicado. A la hora de evaluar la exposición a las vibraciones para determinar las medidas de seguridad exigidas por la Directiva 2002/44/CE para proteger a las personas que utilizan habitualmente herramientas electrónicas en su trabajo, para la estimación de la exposición a las vibraciones se deben tener en cuenta las condiciones reales de uso y la forma en que se utiliza la herramienta, y también se deben tener en cuenta todas las partes del ciclo operativo, como el tiempo que la herramienta está apagada y funciona en ralentí, además del tiempo de activación. Etiquetas en la herramienta Junto con el código de la fecha, en la herramienta aparecen los siguientes símbolos:

¡Advertencia! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Seguridad eléctrica

Esta herramienta lleva un aislamiento doble; por lo tanto, no requiere una toma a tierra. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características. ● Si se daña el cable de alimentación, deberá sustituirlo el fabricante o un centro de servicio técnico autorizado de STANLEY FATMAX, para evitar riesgos. Utilización de un cable de prolongación Utilice siempre un cable de prolongación adecuado para la entrada de corriente de este aparato (consulte la cha técnica). El cable de prolongación debe ser adecuado para su uso en exteriores y presentar las indicaciones oportunas. Se puede utilizar un cable de prolongación HO5VV-F de 1,5 mm

y de hasta 30 m sin pérdida de rendimiento del producto. Antes de utilizar el cable de prolongación, compruebe que no esté dañado, gastado o deteriorado. Si está dañado o defectuoso, sustitúyalo. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Características Esta herramienta incluye todas o algunas de las características siguientes.

1. Interruptor de velocidad variable

2. Anilla de jación de cuchilla

¡Advertencia! Antes de llevar a cabo cualquiera de las siguientes operaciones, asegúrese de que la herramienta está desconectada y desenchufada y que la hoja se ha detenido. Después de utilizar la hoja, es posible que esté caliente. Colocación de la hoja (Fig. B) ● Mantenga la herramienta alejada del cuerpo. ● Gire el collar de enganche de la hoja (2) en sentido antihorario. ● Introduzca todo el vástago de la hoja (4) en el collar de enganche (2). ● Suelte el collar de enganche de la hoja (2) para trabar la hoja.Español

(traducido de las instrucciones originales) Nota Puede instalar la hoja con los dientes orientados hacia arriba para facilitar el corte detallado. Extracción de la hoja (Fig. B)

¡Advertencia! Riesgo de quemaduras: Nunca toque la cuchilla inmediatamente después de utilizarla. El contacto con la cuchilla podría provocar lesiones personales. ● Gire el collar de enganche de la hoja (2) en sentido antihorario. ● Extraiga la hoja (4) Ajuste de la zapata basculante (Figs. C, D) La longitud de la hoja retraída debería ser más larga que el ancho de la pieza de trabajo. Si la hoja es más corta, la punta se atascará en la pieza de trabajo durante el corte, posiblemente causando lesiones y dañando la hoja o la pieza de trabajo. Para ajustar la zapata basculante (3) y la extensión de la hoja: ● Aoje ambos tornillos con cabeza de la parte inferior de la cubierta frontal. ● Ajuste la zapata basculante (3) hacia dentro o hacia fuera, según sea necesario, como se muestra en la gura D. ● Apriete los tornillos con cabeza. No apriete excesivamente. Uso

¡Advertencia! Deje que la herramienta funcione a su ritmo. No debe sobrecargarlo.

¡Advertencia! Nunca utilice la herramienta si la zapata basculante no está instalada y apretada correctamente. Encendido y apagado (Fig. E) El interruptor de encendido/apagado de velocidad variable permite elegir la velocidad adecuada para conseguir mejores resultados de corte en distintos materiales. ● Para encender la herramienta, pulse el interruptor de velocidad variable (1). La velocidad depende de la presión que se aplique sobre el interruptor. ● Para apagar la herramienta, suelte el interruptor de velocidad variable. ● Para apagar la herramienta mientras esté activado el funcionamiento continuo, vuelva a pulsar el interruptor de velocidad variable y suéltelo. Serrado ● Sostenga siempre la herramienta con las dos manos. ● Deje que la cuchilla gire libremente durante varios segundos antes de empezar el corte. ● Aplique solamente un poco de presión a la herramienta mientras realiza el corte. ● Si es posible, trabaje con la placa de la zapata basculante (4) presionada contra la pieza de trabajo. Así mejorará su control de la herramienta y reducirá las vibraciones; además, evitará que la hoja se dañe. Sugerencias para un uso óptimo Serrado de madera ● Sujete bien la pieza de trabajo y retire todos los clavos y objetos metálicos. ● Trabaje con la zapata (4) presionada contra la pieza de trabajo, mientras sujeta la herramienta con las dos manos. Corte detallado El diseño compacto de la carcasa del motor de la sierra de hoja de vaivén y la zapata basculante permiten cortar en suelos, esquinas y otras zonas difíciles. Para maximizar las capacidades de corte en zonas difíciles: ● Introduzca el extremo de la hoja en el enganche de la hoja con los dientes mirando hacia arriba. ● Gire la herramienta de manera que le permita acercarse el máximo posible a la supercie de trabajo. Serrado de metal Tenga en cuenta que serrar metal lleva mucho más tiempo que serrar madera. ● Utilice una hoja apropiada para serrar metal. Utilice una hoja de sierra con dientes pequeños para metales ferrosos y una hoja de dentado grueso para metales no ferrosos. ● Cuando corte una plancha de metal delgada, sujete un tablero o trozo de madera en la parte trasera de la pieza de trabajo y corte el conjunto. ● Extienda una película de aceite a lo largo de la línea de corte prevista. Corte de cavidades en madera ● Mida y marque el corte de cavidad requerido. ● Coloque una hoja de sierra adecuada para el corte de cavidad. ● Apoye la zapata (4) en la pieza de trabajo de manera que la hoja forme un ángulo adecuado para el corte de cavidad. ● Encienda la herramienta e introduzca poco a poco la hoja en la pieza de trabajo. Compruebe que la zapata (4) permanece siempre en contacto con la pieza de trabajo. Corte de ramas Con esta herramienta es posible cortar ramas de hasta 25 mm de diámetro.

¡Advertencia! No utilice la herramienta mientras se encuentre sobre un árbol, en una escalera u otra supercie inestable. Tenga en cuenta dónde caerán las ramas. ● Corte hacia abajo y aleje la herramienta de su cuerpo. ● Realice el corte en un punto cercano a la rama principal o al cuerpo del árbol. Corte vertical Esta herramienta permite realizar cortes en esquinas y otras zonas difíciles. ● Introduzca el vástago de la hoja en el enganche para hoja con los dientes mirando hacia arriba.Español

(traducido de las instrucciones originales) ● Sujete la herramienta con la zapata (1) hacia abajo, de manera que esté lo más cerca posible de la supercie de trabajo. ● Corte hacia adelante y alejando la herramienta de su cuerpo. Accesorios El funcionamiento adecuado de la herramienta depende de los accesorios que utilice. Los accesorios de STANLEY FATMAX se han fabricado siguiendo estándares de alta calidad y se han diseñado para mejorar el funcionamiento de la herramienta. Con estos accesorios, sacará el máximo provecho a su herramienta. Hojas La sierra permite utilizar hojas de hasta 305 mm de longitud. Utilice siempre la hoja más corta que pueda para el trabajo que vaya a realizar, pero que sea lo sucientemente larga para cortar todo el material. Las hojas más largas presentan mayores posibilidades de doblarse o dañarse durante su uso. Durante el funcionamiento de la herramienta es posible que algunas hojas vibren o se agiten si la sierra no se mantiene en contacto con la pieza de trabajo. Mantenimiento La herramienta STANLEY FATMAX se ha diseñado para funcionar durante mucho tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente.

¡Advertencia! Antes de realizar el mantenimiento de la herramienta, debe desenchufar la herramienta. Desenchufe el cargador antes de limpiarlo. ● Limpie periódicamente las ranuras de ventilación de la herramienta con un cepillo suave o un paño seco. ● Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice productos de limpieza abrasivos o a base de disolventes. Sustitución del enchufe de red (solo para el Reino Unido e Irlanda) Si debe colocarse un nuevo enchufe de red: ● Deseche el enchufe anterior según las normas de seguridad. ● Conecte el extremo marrón al terminal con tensión del nuevo enchufe. ● Conecte el terminal azul al terminal neutro.

¡Advertencia! No deberá realizar ninguna conexión con el terminal de tierra. Siga las instrucciones de ajuste suministradas con enchufes de buena calidad. Fusible recomendado: 10 A. Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben desechar con la basura doméstica normal. Los productos y las baterías contienen materiales que se puedan recuperar o reciclar y reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con las normas locales. Puede obtener más información en www.2helpU.com Datos técnicos FME360 (Tipo 1) Tensión de entrada

Velocidad sin carga (SPM) min

Longitud máxima de la hoja mm 305 Peso

(presión acústica) 92,5 dB (A), incertidumbre (K) 5 dB (A)

(potencia acústica 103,5 dB (A), incertidumbre (K) 5 dB (A)Valores totales de las vibraciones (suma de vectores teniendo en cuenta los tres ejes) de acuerdo con la norma EN62841:Corte de tablones con la hoja original (a h, B ) 22,5 m/s

incertidumbre (K) 1,5 m/s Corte de vigas de madera con la hoja original (ah, WB) 22,1 m/s

(traducido de las instrucciones originales) Declaración de conformidad CE

DIRECTIVA SOBRE MAQUINARIA

FME360 sierra alternativa STANLEY FATMAX declara que los productos descritos en la “cha técnica” cumplen las normas siguientes: EN62841-1:2015, EN62841-2-11:2016. Estos productos también cumplen las Directivas 2006/42/CE, 2014/30/UE y 2011/65/UE. Si desea obtener más información, póngase en contacto con STANLEY FATMAX a través de la siguiente dirección o consulte el reverso del manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en nombre de STANLEY FATMAX. A. P. Smith Director Técnico de Ingeniería STANLEY FATMAX Europe, Egide Walschaertsstraat 14-18, 2800 Malinas, Bélgica 15/05/2019 Garantía STANLEY FATMAX confía en la calidad de sus productos y ofrece a los consumidores una garantía de 12 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de STANLEY FATMAX y se debe presentar el justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de STANLEY FATMAX de 1 año de duración y la ubicación de su agente técnico autorizado más cercano se pueden obtener en internet en www.2helpU.com o poniéndose en contacto con su ocina local de STANLEY FATMAX en la dirección que se indica en este manual. Visite nuestro sitio web www.stanleytools.eu/3 para registrar su nuevo producto STANLEY FATMAX y recibir noticias sobre nuevos productos y ofertas especiales.Português
