MANUALE UTENTE FME360 STANLEY

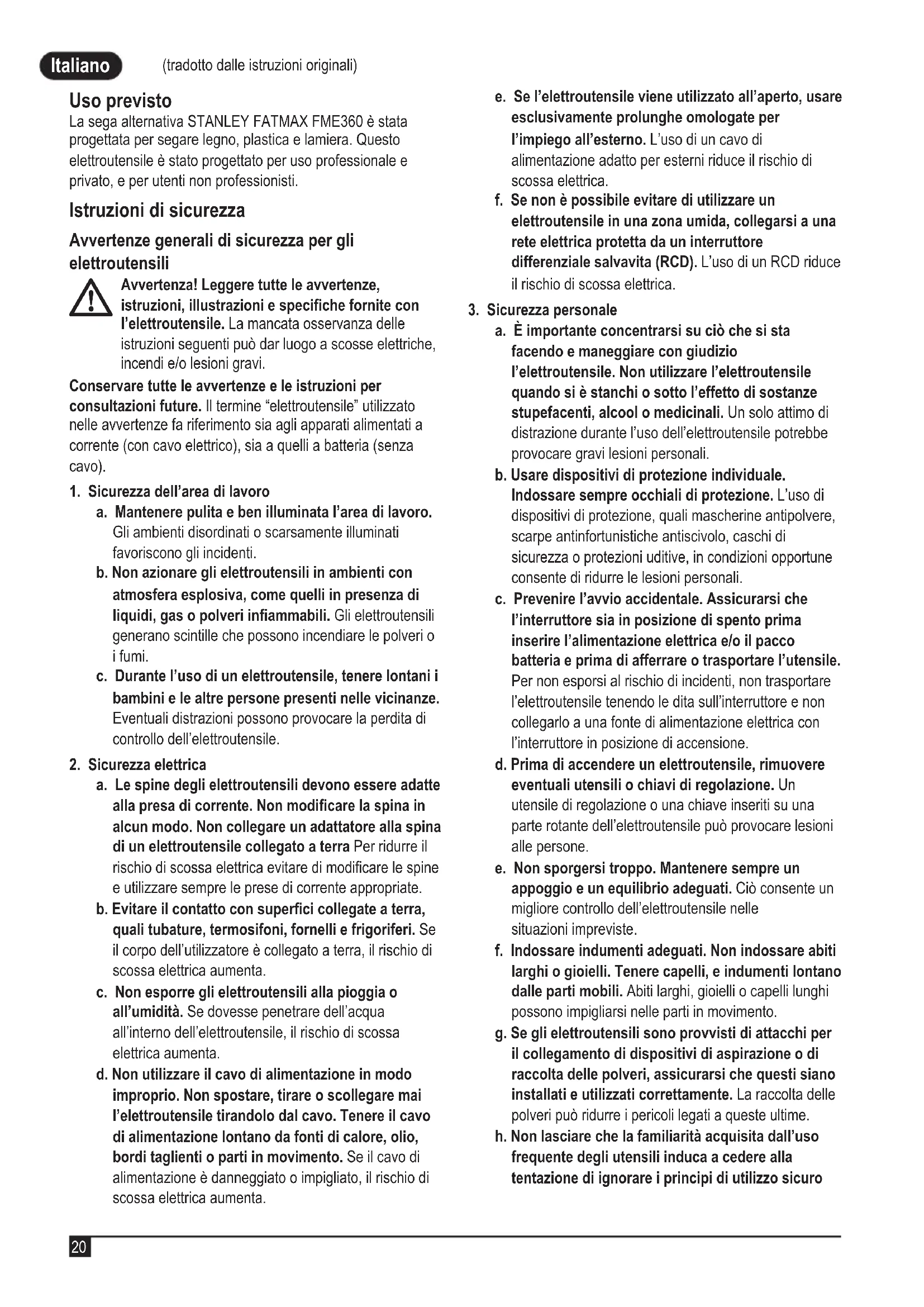

(tradotto dalle istruzioni originali) Italiano (tradotto dalle istruzioni originali) Uso previsto La sega alternativa STANLEY FATMAX FME360 è stata progettata per segare legno, plastica e lamiera. Questo elettroutensile è stato progettato per uso professionale e privato, e per utenti non professionisti. Istruzioni di sicurezza Avvertenze generali di sicurezza per gli elettroutensili

Avvertenza! Leggere tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l’elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le istruzioni per consultazioni future. Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1. Sicurezza dell’area di lavoro

a. Mantenere pulita e ben illuminata l’area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Non azionare gli elettroutensili in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Durante l’uso di un elettroutensile, tenere lontani i bambini e le altre persone presenti nelle vicinanze. Eventuali distrazioni possono provocare la perdita di controllo dell’elettroutensile.

2. Sicurezza elettrica

a. Le spine degli elettroutensili devono essere adatte alla presa di corrente. Non modicare la spina in alcun modo. Non collegare un adattatore alla spina di un elettroutensile collegato a terra Per ridurre il rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate. b. Evitare il contatto con superci collegate a terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il corpo dell’utilizzatore è collegato a terra, il rischio di scossa elettrica aumenta. c. Non esporre gli elettroutensili alla pioggia o all’umidità. Se dovesse penetrare dell’acqua all’interno dell’elettroutensile, il rischio di scossa elettrica aumenta. d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l’elettroutensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l’elettroutensile viene utilizzato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L’uso di un RCD riduce il rischio di scossa elettrica.

3. Sicurezza personale

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l’uso dell’elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. L’uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali. c. Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il pacco batteria e prima di afferrare o trasportare l’utensile. Per non esporsi al rischio di incidenti, non trasportare l’elettroutensile tenendo le dita sull’interruttore e non collegarlo a una fonte di alimentazione elettrica con l’interruttore in posizione di accensione. d. Prima di accendere un elettroutensile, rimuovere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inseriti su una parte rotante dell’elettroutensile può provocare lesioni alle persone. e. Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente un migliore controllo dell’elettroutensile nelle situazioni impreviste. f. Indossare indumenti adeguati. Non indossare abiti larghi o gioielli. Tenere capelli, e indumenti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime. h. Non lasciare che la familiarità acquisita dall’uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuroItaliano

(tradotto dalle istruzioni originali) degli stessi. Un’azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.

4. Uso e cura degli elettroutensili

a. Non forzare l’elettroutensile. Utilizzare l’elettroutensile corretto per il lavoro da eseguire. L’elettroutensile corretto funziona meglio e in modo più sicuro se utilizzato alla velocità per cui è stato progettato. b. Non usare l’elettroutensile se l’interruttore di accensione/spegnimento non funziona. Qualsiasi elettroutensile che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o rimuovere il pacco batteria dall’elettroutensile, se smontabile, prima di effettuare qualsiasi tipo di regolazione, di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’elettroutensile accidentalmente. d. Conservare gli elettroutensili non utilizzati fuori dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre elettroutensili e accessori a manutenzione. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se danneggiato, far riparare l’elettroutensile prima dell’uso. Molti incidenti sono provocati da elettroutensili non sottoposti a una corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L’utilizzo dell’elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo. h. Mantenere le impugnature e le superci di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superci di presa scivolose non consentono di maneggiare e controllare in modo sicuro l’utensile nel caso di imprevisti.

a. L’elettroutensile deve essere riparato da personale qualicato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo sarà possibile mantenere la sicurezza dell’elettroutensile Avvertenze di sicurezza aggiuntive per gli elettroutensili ● Sostenere l’apparato con supporti aventi superci isolanti quando si eseguono lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’apparato stesso. Il contatto con un cavo sotto tensione trasmette la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e può provocare la folgorazione dell’operatore. ● Usare morse o altri metodi pratici per ssare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo con le mani o contro il corpo non assicura la stabilità e potrebbe portare ad una perdita del controllo. ● Tenere le mani lontane dalla zona di taglio. Non allungare mai le mani sotto il pezzo. Non inlare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida. ● Mantenere le lame aflate. Delle lame spuntate o danneggiate possono causare la deviazione o lo spegnimento della sega sotto sforzo. Usare sempre il corretto tipo di lama per il materiale da tagliare. ● Quando si taglia un tubo o una conduttura, accertarsi sempre che al loro interno non vi siano acqua o li elettrici. ● Non toccare il pezzo o la lama subito dopo aver fatto funzionare l’elettroutensile, Possono diventare molto caldi. ● Essere consapevoli che vi possono essere dei pericoli nascosti: prima di praticare tagli in pareti, pavimenti o softti, controllare l’ubicazione di cablaggi e tubazioni. ● La lama continua a muoversi dopo aver rilasciato l’interruttore. Prima di appoggiare l’elettroutensile, spegnerlo e attendere che la lama si fermi completamente.

Avvertenza! Il contatto o l’inalazione della polvere generata dal taglio potrebbe nuocere alla salute dell’operatore e di eventuali astanti. Indossare una mascherina antipolvere specica per polveri e fumi e controllare che anche le persone presenti o in arrivo nell’area di lavoro siano adeguatamente protette. ● L’uso previsto è descritto in questo manuale di istruzioni. L’impiego dell’elettroutensile con accessori o dotazioni o per scopi diversi da quelli raccomandati in questo manuale di istruzioni, potrebbe comportare il rischio che si verichino lesioni alle persone e/o danni materiali. Sicurezza altrui ● Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap sici, psichici o sensoriali o che non abbiano la dovutaItaliano

(tradotto dalle istruzioni originali) esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. ● i bambini devono essere sorvegliati per assicurarsi che non giochino con l’elettroutensile. Rischi residui L’utilizzo dell’elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi: ● lesioni personali causate dal contatto con parti rotanti/in movimento; ● lesioni personali subite durante la sostituzione di parti, lame o accessori; ● lesioni personali causate dall’impiego prolungato di un elettroutensile (quando si utilizza qualsiasi elettroutensile per periodi prolungati, assicurarsi di fare pause regolari); ● menomazioni uditive; ● rischi per la salute causati dall’aspirazione di polvere generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.) Vibrazione I valori di emissione di vibrazione dichiarati, indicati al capitolo “Dati tecnici” e nella Dichiarazione di conformità di questo manuale, sono stati misurati attenendosi a un metodo di prova standard previsto dalla normativa EN62841 e possono essere usati come termine di paragone tra due utensili. Il valore di emissione di vibrazione dichiarato può anche essere usato per una valutazione preliminare dell’esposizione.

Avvertenza! Il livello di emissione di vibrazione durante l’uso effettivo dell’elettroutensile può differire dal valore dichiarato, a seconda delle modalità di utilizzo dello stesso. Il livello di emissione di vibrazione potrebbe superare il valore dichiarato. Quando si valuta l’esposizione alla vibrazione per stabilire le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE destinata alla protezione delle persone che usano regolarmente elettroutensili nello svolgimento delle proprie mansioni lavorative, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui viene effettivamente utilizzato. Etichette sull’apparato Sull’elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni personali l'utilizzatore deve leggere il manuale di istruzioni. Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superuo il lo di terra. La tensione di alimentazione elettrica fornita deve corrispondere al valore nominale indicato sulla targhetta. ● In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro di assistenza STANLEY FATMAX autorizzato in modo da evitare eventuali pericoli. Utilizzo di un cavo di prolunga Usare sempre un cavo di prolunga di tipo omologato, idoneo all’assorbimento di corrente di questo elettroutensile (vedere i dati tecnici). Il cavo di prolunga deve essere idoneo per impiego all’esterno e deve essere opportunamente contrassegnato. È possibile usare un cavo di prolunga lungo no a 30 m con diametro di 1.5 mm² HO5VV-F senza perdita alcuna delle prestazioni del prodotto. Prima dell’impiego, ispezionare il cavo di prolunga per accertarsi che non presenti segni di danni, usura o invecchiamento. Sostituire il cavo di prolunga se è danneggiato o difettoso. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Caratteristiche Questo elettroutensile include alcune delle seguenti caratteristiche.

1. Interruttore a velocità variabile

2. Collare di serraggio della lama

Avvertenza! Prima di tentare una delle seguenti operazioni, vericare che l’elettroutensile sia spento e scollegato dalla presa elettrica e che la lama sia ferma. Le lame della sega usate possono essere calde. Montaggio della lama della sega (g. B) ● Tenere l’elettroutensile lontano dal corpo ● Ruotare il collare della lama (2) in senso anti-orario. ● Inlare completamente il codolo della lama (4) del rispettivo collare di serraggio (2). ● Rilasciare il collare di serraggio della lama (2) per bloccare la lama in posizione. La lama può essere montata con i denti all’insù per facilitare il taglio a lo. Smontaggio della lama della sega (g. B)

Avvertenza! Fare attenzione a non ustionarsi. Non toccare la lama subito dopo l’uso. Il contatto con la lama potrebbe causare lesioni personali. ● Ruotare il collare della lama (2) in senso anti-orario. ● Rimuovere la lama (4).Italiano

(tradotto dalle istruzioni originali) Regolazione del piedino girevole (g. C, D) La lunghezza della lama ritratta deve essere maggiore della larghezza del pezzo. Se la lama è più corta, la punta si incepperà nel pezzo causa una possibile lesione e danneggiando la lama o il pezzo. Per regolare il piedino girevole (3) e la prolunga della lama: ● Allentare entrambi i bulloni con dado sul lato inferiore del coperchio anteriore. ● Regolare il piedino girevole (3) dentro o fuori come mostrato in gura D. ● Serrare i bulloni con dado. Non serrare eccessivamente. Impiego

Avvertenza! Lasciare che l’elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo.

Avvertenza! Non usare mai l’elettroutensile quando il piedino girevole è allentato o è stato smontato. Accensione e spegnimento (g. E) L’interruttore di accensione a velocità variabile consente di scegliere velocità diverse per migliorare notevolmente il ritmo di taglio con materiali diversi. ● Per accendere l’elettroutensile, premere l’interruttore a velocità variabile (1). La velocità dell’elettroutensile dipende dalla pressione esercitata sull’interruttore. ● Per spegnere l’elettroutensile, rilasciare l’interruttore a velocità variabile. ● Per spegnere l’elettroutensile durante il funzionamento continuo, premere ancora una volta l’interruttore a velocità variabile e rilasciarlo. Segatura ● Tenere sempre l’elettroutensile con entrambe le mani. ● Far funzionare liberamente la lama per alcuni secondi prima di iniziare il taglio. ● Esercitare solo una leggera pressione sull’elettroutensile mentre si esegue il taglio. ● Se possibile, lavorare con la piastra del piedino scorrimento lama (4) premuta contro il pezzo. In questo modo si esercita un maggior controllo sull’elettroutensile, riducendone al tempo stesso le vibrazioni e si evita anche che la lama subisca danni. Suggerimenti per un utilizzo ottimale Segatura del legno ● Bloccare il pezzo in lavorazione ed estrarre tutti i chiodi e gli oggetti metallici. ● Afferrando la sega con entrambe le mani, lavorare con il piedino scorrimento lama (4) premuto contro il pezzo. Taglio a lo Il design compatto dell’alloggiamento del motorino della sega alternativa e il piedino scorrimento lama orientabile, permettono di eseguire tagli ravvicinati su pavimenti, angoli e in altre zone difcili. Per migliorare la capacità di taglio a lo: ● inserire il codolo della lama nel morsetto con i denti della lama rivolti verso l’alto. ● Capovolgere la sega in modo da essere il più vicino possibile alla supercie di lavoro. Segatura del metallo Tenere presente che la segatura del metallo richiede molto più tempo di quella del legno. ● Usare una lama da seghetto idonea alla segatura del metallo. Usare una lama a denti sottili per i metalli ferrosi e una con i denti più grossi per quelli non ferrosi. ● Quando si taglia un foglio di lamiera sottile, ssare con dei morsetti un pezzo di legno alla supercie posteriore del pezzo da lavorare e tagliare i due strati insieme. ● Spalmare un velo d’olio lungo la traccia del taglio. Taglio di cavità nel legno ● Misurare ed evidenziare la parte in cui praticare la tasca. ● Montare una lama idonea al taglio di cavità. ● Appoggiare il piedino scorrimento lama (4) sul pezzo, in una posizione tale da permettere alla lama di formare l’angolo richiesto per il taglio di cavità. ● Accendere l’elettroutensile e far entrare lentamente la lama nel pezzo. Accertarsi che il piedino scorrimento lama (4) rimanga sempre a contatto del pezzo. Segatura di rami Con questo elettroutensile è possibile tagliare rami con un diametro massimo di 25 mm.

Avvertenza! Non usare l’elettroutensile mentre ci si trova su un albero, su una scala o su qualsiasi altra supercie poco stabile. Fare attenzione a dove cadrà il ramo. ● Eseguire il taglio verso il basso e lontano dal proprio corpo. ● Praticare il taglio vicino al ramo principale o al tronco. Taglio verticale L’elettroutensile permette il taglio ravvicinato negli angoli e in altre zone difcili da raggiungere. ● Inlare il codolo della lama della sega nel porta lama con i denti della lama rivolti verso l’alto. ● Tenere l’elettroutensile con il piedino scorrimento lama (1) rivolto verso il basso in modo da essere il più possibile vicini alla supercie di lavoro. ● Eseguire il taglio in avanti e lontano dal proprio corpo. Accessori Le prestazioni dell’elettroutensile dipendono dall’accessorio usato. Gli accessori STANLEY FATMAX sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall’elettroutensile. Utilizzando questi accessori si otterrà il meglio dall’elettroutensile. Lame È possibile montare sulla sega una lama lunga 305 mm massimo. Usare sempre la lama più corta adatta al progetto, ma lunga abbastanza da permetterle di tagliare il materiale. Le lame più lunghe sono maggiormente soggette a deformarsi o a danneggiarsi durante l’impiego. Durante l’impiego, alcune lame più lunghe possono vibrare o tremare, se la lama non viene tenuta a contatto del pezzo.Italiano

(tradotto dalle istruzioni originali) Manutenzione Questo elettroutensile STANLEY FATMAX è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire la manutenzione dell’apparecchio oppure di pulirlo, scollegarlo dalla presa di corrente. Scollegare il caricabatterie dalla presa di corrente prima di pulirlo. ● Le feritoie di ventilazione dell’elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto. ● L’alloggiamento del motore deve essere pulito regolarmente con un panno umido. Non utilizzare material Protezione ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali riuti domestici. I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime. Riciclare i prodotti e le batterie in base alle normative locali pertinenti. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com Dati tecnici FME360 (Tipo 1) Tensione d'ingresso

Regime a vuoto (SPM) min

Lunghezza lama max. mm 305 Peso

(pressione acustica) 103,5 dB(A), incertezza (K) 5 dB(A)Valori totali di vibrazione (somma dei tre valori assiali) calcolati in base alla normativa EN62841:Taglio di assi con lama originale (a h, B ) 22,5 m/s , incertezza (K) 1,5 m/s Taglio di assi di legno con lama originale (ah, CW) 22,1 m/s , incertezza (K) 1,5 m/s

Dichiarazione di conformità CE DIRETTIVA MACCHINE

FME360 seghetto alternativo STANLEY FATMAX dichiara che i prodotti descritti al paragrafo “Dati tecnici” sono conformi alle seguenti normative: EN62841-1:2015 , EN62841-2-11:2016. Questi prodotti sono conformi alla Direttiva 2006/42/ CE, 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare STANLEY FATMAX al seguente indirizzo oppure consultare l’ultima di copertina del manuale. Il rmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di STANLEY FATMAX . A. P. Smith Direttore tecnico STANLEY FATMAX Europe, Egide Walschaertsstraat14-18, 2800 Mechelen, Belgio 15/05/2019 Garanzia STANLEY FATMAX è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi dalla data di acquisto. Questa garanzia aggiuntiva non pregiudica in alcun modo i diritti del consumatore previsti dalla legge. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA (Associazione europea di libero scambio). Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni STANLEY FATMAX e sarà necessario presentare la prova di acquisto al venditore o all’agente di riparazione autorizzato. I Termini e Condizioni della garanzia STANLEY FATMAX di 1 anno e la sede dell’agente di riparazione autorizzato più vicino sono consultabili su Internet all’indirizzo www.2helpU.com, o contattando l’ufcio STANLEY FATMAX di zona all’indirizzo indicato in questo manuale. Visitare il nostro sito www.stanleytools.eu/3 per registrare il prodotto STANLEY FATMAX e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.Nederlands
