Tuotetyyppi	Pistosaha
Merkki	Stanley Fatmax
Malli	FME360
Syöttöjännite	230 V
Otettu teho	900 W
Tyhjäkäyntinopeus (SPM)	0 - 3 200
Terän enimmäispituus	305 mm
Paino	3,5 kg
Äänenpainetaso (LpA)	92,5 dB(A), epävarmuus 5 dB(A)
Äänen tehotaso (LWA)	103,5 dB(A), epävarmuus 5 dB(A)
Tärinä (levyn leikkaus)	22,5 m/s², epävarmuus 1,5 m/s²
Tärinä (palkin leikkaus)	22,1 m/s², epävarmuus 1,5 m/s²
Virtalähde	Verkkovirta, virtajohto
Kaksoiseristys	Kyllä
Nopeudensäätö	Kyllä, liipaisimella
Kääntyvä pohjalevy	Kyllä, säädettävä
Terän kiinnitys	Kiinnitysrengas, ilman työkaluja
Yhteensopivat materiaalit	Puu, muovi, metalli (levyt)
Huolto	Puhdista ilmanottoaukot pehmeällä harjalla; moottorilohko kostealla liinalla
Takuu	12 kuukautta

Usein kysytyt kysymykset - FME360 STANLEY

Miten asennan ja irrotan terän pistosahasta FME360?

Asentaaksesi terän, käännä terän kiinnitysrengasta vastapäivään, työnnä terän varsi kokonaan sisään, ja vapauta rengas lukitaksesi. Irrottaaksesi terän, käännä rengasta uudelleen ja vedä terä pois. Huomio: terä voi olla kuuma käytön jälkeen, anna sen jäähtyä ennen koskettamista.

Mitä materiaaleja voin leikata Stanley FME360 -pistosahalla?

Tämä pistosaha on suunniteltu leikkaamaan puuta, muovia ja metallilevyjä. Käytä kullekin materiaalille sopivia teriä: hienohampaiset terät rautametalleille, isohampaiset terät ei-rautametalleille. Puulle käytä tavallista terää.

Miten säädän FME360-sahan kääntyvää pohjalevyä?

Ruvaa etukannen alla olevat kaksi ruuvikorkkia, säädä kääntyvää pohjalevyä sisään- tai ulospäin tarpeen mukaan, ja kiristä korkit uudelleen. Pohjalevy mahdollistaa paremman hallinnan ja vähentää tärinää.

Miten käytän nopeudensäädintä FME360-sahassa?

Liipaisinkytkin mahdollistaa nopeuden säätämisen painalluksen voimakkuuden mukaan. Paina kevyesti hitaalle nopeudelle, kovempaa nopealle nopeudelle. Vapauta pysäyttääksesi. Jatkuvaa tilaa ei ole, mutta voit pitää liipaisinta painettuna.

Mitä turvavarusteita suositellaan käytettäväksi tämän sahan kanssa?

Käytä aina silmiensuojaimia, pölynaamaria, käsineitä ja tiiviitä vaatteita. Käytä kuulosuojaimia, koska äänitaso ylittää 90 dB. Pidä työalue puhtaana ja hyvin valaistuna, ja pidä lapset poissa.

Mikä on FME360-yhteensopivan terän enimmäispituus?

Saha hyväksyy enintään 305 mm pitkiä teriä. Käytä aina mahdollisimman lyhyttä terää, joka sopii projektiisi ja on riittävän pitkä läpäisemään materiaalin. Pidemmät terät voivat täristä tai vääntyä.

Miten huollan ja puhdistan FME360-pistosahan?

Irrota työkalu verkkovirrasta ennen puhdistusta. Puhdista ilmanottoaukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. Puhdista moottorilohko kostealla liinalla ilman liuottimia tai hankaavia pesuaineita. Osien vaihtamista varten ota yhteys valtuutettuun huoltoliikkeeseen.

Voinko leikata oksia tällä sahalla?

Kyllä, on mahdollista sahata oksia, joiden halkaisija on enintään 25 mm. Käytä työkalua turvallisesti: älä käytä sitä puussa tai tikkailla seisten, leikkaa alaspäin ja poispäin kehostasi, lähellä pääoksaa.

Minkä tyyppistä jatkojohtoa voin käyttää FME360-sahan kanssa?

Käytä ulkokäyttöön hyväksyttyä jatkojohtoa, tyyppiä HO5VV-F 1,5 mm², enintään 30 m. Varmista, ettei siinä ole vaurioita. Jos käytät kelaa, kelaa johto kokonaan auki.

Miten teen upotusleikkauksen tällä sahalla?

Tee upotusleikkaus asettamalla terä hampaat ylöspäin teränpidikkeeseen. Käännä saha ylösalaisin tuodaksesi terän mahdollisimman lähelle työpintaa. Moottorilohkon kompakti muotoilu ja kääntyvä pohjalevy helpottavat tällaista leikkausta lattioissa ja nurkissa.

KÄYTTÖOHJE FME360 STANLEY

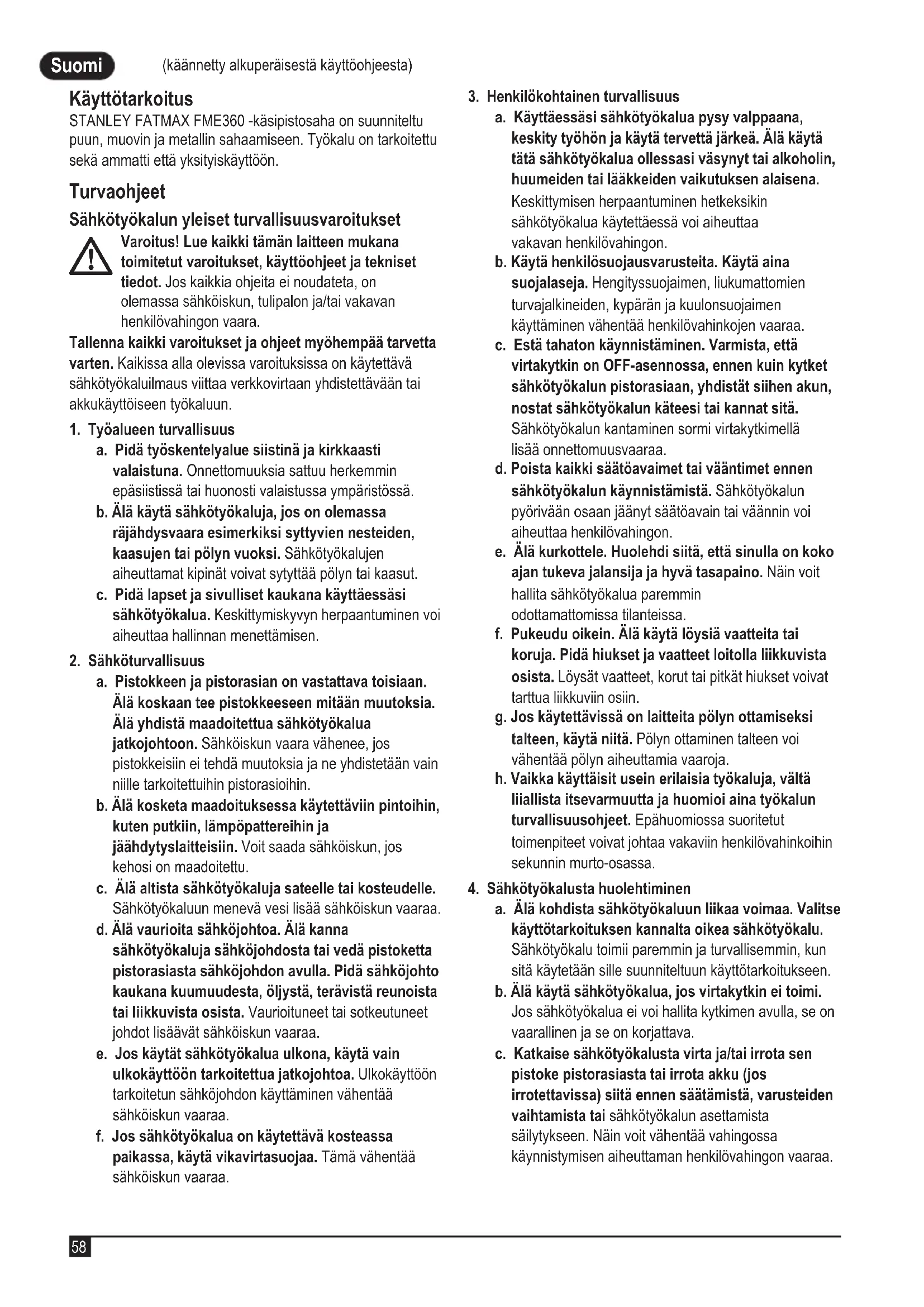

Suomi (käännetty alkuperäisestä käyttöohjeesta) 58

STANLEY FATMAX FME360 -käsipistosaha on suunniteltu puun, muovin ja metallin sahaamiseen. Työkalu on tarkoitettu sekä ammatti että yksityiskäyttöön.

Turvaohjeet

Sähkötyökalun yleiset turvallisuusvaroitukset

Varoitus! Lue kaikki tämän laitteen mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Tallenna kaikki varoitukset ja ohjeet myöhempää tarvetta varten. Kaikissa alla olevissa varoituksissa on käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1. Työalueen turvallisuus

a. Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b. Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c. Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2. Sähköturvallisuus

a. Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b. Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c. Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d. Älä vaurioita sähköjohtoa. Älä kanna sähkötyökaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e. Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f. Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3. Henkilökohtainen turvallisuus

a. Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä sähkötyökalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b. Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c. Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat sähkötyökalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d. Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e. Älä kurkottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f. Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g. Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

h. Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4. Sähkötyökalusta huolehtiminen

a. Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b. Älä käytä sähkötyökalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c. Katkaise sähkötyökalusta virta ja/tai irrota sen pistoke pistorasiasta tai irrota akku (jos irrotettavissa) siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d. Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkilöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e. Varmista sähkötyökalujen ja lisävarusteiden hyvä kunto. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut koneen toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f. Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g. Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h. Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät laitteen hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5. Huolto

a. Korjauta sähkötyökalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Täten taataan sähkötyökalun turvallisuus.

Sähkötyökalun lisäturvallisuusvaroitukset

- Jos laitteen terä voi osua piilotettuihin sähköjohtoihin tai sen omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Kiinnittimien osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

- Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työkappaleen pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen.

- Pidä kädet poissa leikkausalueelta. Älä koskaan työnnä kättä työkappaleen alapuolelle. Älä työnnä sormia liikkuvaan terään tai sen kiinnikkeeseen. Älä tue sahaa pitämällä kiinni sahausjalasta.

- Pidä terät terävinä. Tylsät tai vahingoittuneet terät voivat leikata vinoon tai jäädä kiinni. Käytä työstettävään materiaaliin soveltuvaa sahanterää, jolla saat haluamasi sahausjäljen.

- Jos sahaat putkea tai kotelointia, tarkista ensin, ettei sen sisällä ole vettä, sähköjohtoa, tms.

- Älä kosketa terää tai sahattua leikkauspintaa heti sahauksen jälkeen. Ne voivat olla erittäin kuumia.

- Varo piilossa olevia vaaroja. Tarkista sähköjohtojen ja putkien sijainti, ennen kuin sahaat seinää, lattiaa tai kattoa.

- Terän liike jatkuu vielä hetken käyttökytkimen vapauttamisen jälkeen. Katkaise virta ja odota, että terän liike on kokonaan pysähtynyt ennen kuin lasket koneen käsistäsi.

Varoitus! Leikatessa syntyvän pölyn kanssa kosketuksiin joutuminen tai sen hengittäminen saattaa olla haitallista käyttäjän tai lähellä olijoiden terveydelle. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan pölyltä ja höyryiltä, ja varmista, että kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käyttävät suojavarusteita.

- Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/ tai omaisuusvahinkoja.

Muiden henkilöiden turvallisuus

- Tätä työkalua ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä.

- Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

Jäännösriskit

Jäännösriskejä voi esiintyä käyttäessä muita kuin varoituksissa mainittuja työkaluja. Riskit voivat johtua väärinkäytöstä, pitkästä käytöstä jne.

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat:

- pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot

- osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot

- työkalun pitkäaikaisen käytön aiheuttamat vahingot. Pidä säännöllisiä taukoja työkalun pitkäaikaisen käytön aikana.

- Kuulon heikkeneminen.

- työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkia ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa ilmoitettu tärinäpäästöarvo on mitattu EN62841-standardin testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalujen keskinäiseen vertailuun. Ilmoitettua tärinän päästöarvoa voidaan käyttää myös alustavassa altistumisen arvioinnissa.

Varoitus! Todellinen tärinän päästöarvo sähkötyökalun käytön aikana voi poiketa ilmoitetusta arvosta työkalun käyttötavasta riippuen. Tärinätaso voi olla ilmoitettua tsoa suurempi.

Kun tärinälle altistumista arvioidaan direktiivin 2002/44/EY vaatimien turvallisuustoimien määrittämiseksi ja säännöllisesti sähkötyökalua käyttävien käyttäjien suojaamiseksi, tärinän altistumisen arvioinnissa tulee huomioida todelliset käyttöolosuhteet sekä työkalun käyttötapa sekä kaikki käyttöjakson elementit (esim. työkalun sammutusajas, tyhjäkäyntiajat sekä käynnistymisajat).

Työkalun tarrat

Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Loukkaantumisriskin vähentämiseksi käyttäjän on luettava tämä käyttöohje.

Sähköturvallisuus

Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

- Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun STANLEY FATMAX -huollon tehtäväksi.

Jatkojohdon käyttäminen

Käytä aina oikeanlaista jatkojohtoa, joka sopii tämän laitteen virransyöttöliitäntään (katso kohta Tekniset tiedot). Jatkojohdon on oltava ulkokäyttöön soveltuva ja siinä on oltava vastaava merkintä. Laitteen kanssa voidaan käyttää enintään 30 m pitkää 1,5 mm:n HO5VV-F-jatkojohtoa ilman tehon heikkenemistä. Tarkista jatkojohdon kunto ennen sen käyttämistä. Vahingoittunut tai viallinen kaapeli on vaihdettava. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Ominaisuudet

Tämä kone sisältää kaikki seuraavat ominaisuudet tai joitakin niistä.

1. Säädettävä nopeuden liipaisukytkin
2. Terän kiinnitysrengas
3. Ohjauskenkä
4. Sahanterä

Asennus

Varoitus! Ennen kuin yrität suorittaa mitään seuraavista toimenpiteistä, varmista, että työkalun virta on katkaistu, sähköpistoke on irrotettu sähköverkosta ja sahanterä on pysähtynyt. Käytössä olleet sahanterät voivat olla kuumia.

Sahanterän asentaminen (kuva B)

• Pidä työkalu kaukana kehosta.
• Kierrä terän kiinnityslaippaa (2) vastapäivään.
• Työnnä terän varsi (4) kokonaan terän kiinnityslaippaan (2).
• Lukitse terä paikalleen vapauttamalla terän kiinnityslaippa (2).

Huomaa Terä voidaan asentaa hampaat ylöspäin, mikä helpottaa tasakatkaisua.

Sahanterän irrottaminen (kuva B)

Varoitus! Palovaara: Älä koske terään välittömästi käytön jälkeen. Terä voi aiheuttaa henkilövahinkoja, jos siihen kosketaan.

• Kierrä terän kiinnityslaippaa (2) vastapäivään.
• Irrota terä (4)

Ohjauskengän säätäminen (kuvat C, D)

Sisään vedetyn terän pituuden on oltava työkappaleen leveyttä suurempi. Jos terä on lyhyempi, kärki juuttuu kiinni työkappaleeseen leikkaamisen aikana, jolloin seurauksena voi olla henkilövamma ja terän tai työkappaleen vaurioituminen. Säädä ohjauskenkää (3) ja terän jatketta:

• Löysää kantaruuveja etukannen alapuolella.
• Säädä ohjauskenkää (3) sisään tai ulos tarpeen mukaan kuvan D mukaisesti.
• Kiristä kantaruuvit. Älä kiristä liikaa.

Käyttö

Varoitus! Anna laitteen käydä ilman kuormitusta. Vältä työkalun ylikuormittamista.

Varoitus! Älä koskaan käytä työkalua, kun ohjauskenkä on löysällä tai irti.

Käynnistys ja pysäytys (kuva E)

Nopeussäätöisen virtakytkimen avulla voit valita nopeuden useista vaihtoehdoista ja siten parantaa merkittävästi eri materiaalien leikkaustulosta.

• Käynnistä työkalu painamalla nopeudensäätökytkintä (1). Nopeus määräytyy sen mukaan, kuinka pitkälle kytkintä työnnetään.
• Sammuta laite vapauttamalla nopeudensäätökytkin.
• Sammuta työkalu jatkuvan käytön aikana painamalla nopeudensäätökytkintä uudelleen ja vapauttamalla se.

Sahaus

• Pitele työkalua aina kahdella kädellä.
• Anna terän pyöriä vapaasti muutaman sekunnin ajan ennen leikkaamisen aloittamista.
• Paina työkalua vain kevyesti, kun sahaat.
• Paina ohjauskengän levyä (4) työkappaletta vasten sahatessasi, jos se on mahdollista. Se parantaa työkalun hallintaa ja vähentää sen värinää. Lisäksi se estää terää vaurioitumasta.

Vinkkejä optimaaliseen käyttöön

Puun sahaaminen

• Kiinnitä työkappale huolellisesti ja poista kaikki naulat ja metalliesineet.
• Pitele työkalua molemmilla käsillä. Työskentele pitämällä sahausjalka (4) painettuna työkappaletta vasten.

Tasakatkaisu

Pistosahan moottorin kotelon ja kääntyvän sahausjalan kompakti rakenne mahdollistavat lattioiden, nurkkien ja muiden vaikeiden alueiden sahaamisen.

Tasakatkaisuominaisuuksien mahdollisimman tehokas hyödyntäminen:

• Työnnä sahanterän varsi teränpitimeen siten, että terän hampaat ovat ylöspäin.
• Käännä saha ylösalaisin niin, että olet mahdollisimman lähellä työpintaa.

Metallin sahaaminen

Ota huomioon, että metallin sahaaminen kestää pitempään kuin puun.

• Käytä metallin sahaamiseen sopivaa sahanterää. Käytä hienohampaista sahanterää, kun sahaat rautapitoisia metalleja. Käytä karkeampaa sahanterää, kun sahaat muita metalleja.
• Kun sahaat ohutta metalliarkkia, purista palat hukkapuuta työkappaleen molemmille puolille ja sahaa kaikkien kerrosten läpi.
• Levitä ohut kerros öljyä aiotulle sahauslinjalle.

Puun pistosahaus

• Mittaa ja merkitse haluttu kolo.
• Asenna pistosahaukseen sopiva sahanterä.
• Pidä sahausjalkaa (4) työkappaleen päällä sellaisessa asennossa, että terä muodostaa asianmukaisen kulman pistosahausta varten.
• Kytke työkalu päälle ja syötä terä hitaasti työkappaleeseen. Varmista, että sahausjalka (4) on kosketuksissa työkappaleen kanssa koko ajan.

Oksien sahaaminen

Tällä työkalulla voidaan sahata oksia, joiden halkaisija on enintään 25 mm.

Varoitus! Älä käytä konetta ollessasi, tikkailla tai jollakin muulla epävakaalla alustalla. Varo putoavia oksia.

• Leikkaa alaspäin ja poispäin kehostasi.
• Tee leikkaus lähelle pääoksaa tai puunrunkoa.

Sahaaminen pystysuunnassa

Työkalun avulla voidaan sahata nurkkia ja muita vaikeita alueita.

• Työnnä sahanterän varsi teränpitimeen siten, että terän hampaat ovat ylöspäin.
• Pitele työkalua sahausjalka (1) alaspäin niin, että olet mahdollisimman lähellä työpintaa.
• Sahaa eteenpäin ja poispäin kehostasi.

Lisävarusteet

Työkalun suorituskyky riippuu käytetyistä lisävarusteista. Korkealaatuiset STANLEY FATMAX -lisävarusteet on suunniteltu parantamaan työkalun suorituskykyä. Käyttämällä näitä lisävarusteita saat työkalustasi parhaan hyödyn.

Terät

Sahassa voidaan käyttää enintään 305 cm:n pituisia teriä. Käytä aina lyhintä tarkoitukseen sopivaa terää, mutta huolehdi siitä, että terä on riittävän pitkä, jotta sillä voidaan sahata materiaalin läpi. Pitemmät terät taipuvat tai vahingoittuvat helpommin käytön aikana. Jotkin pitemmät terät voivat väristä tai täristä käytön aikana, jos sahaa ei pidetä kosketuksissa työkappaleeseen.

Huolto

STANLEY FATMAX -työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Varoitus! Katkaise työkalusta virta ja irrota virtajohto pistorasiasta aina ennen työkalun huoltotoimenpiteitä. Irrota laturi pistorasiasta ennen laturin puhdistamista.

• Puhdista laitteen ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla.
• Puhdista moottorikotelo säännöllisesti kostealla liinalla. Älä käytä hiovia tai liuotinpohjaisia puhdistusaineita.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja/paristoja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

		FME360 (Tyyppi 1)
Tulojännite	V_x	230
Ottoteho	W	900
Kuormittamaton nopeus (SPM)	min	0 - 3 200
Terän enimmäispituus	mm 305
Paino	kg	3,5

L_,x (äänenpaine) 92,5 dB(A), epävarmuus (K) 5 dB(A)

L_,nx (äänitehotaso) 103,5 dB(A), epävarmuus (K) 5 dB(A)

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841 -standardin mukaisesti:

Leikattaessa puulevyjä ( a_,y ) 22,5 m/s ^2 , epävarmuus (K) 1,5 m/s ^2

Leikatessa puupalkkeja alkuperäisellä terällä ( a_,nx ) 22,1 m/s ^2 ; epävarmuus (K) 1,5 m/s ^2

EU-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

FME360 Puukkosaha

STANLEY FATMAX ilmoittaa, että tuotteet, jotka on kuvattu kohdassa "Tekniset tiedot" ovat seuraavien direktiivien vaatimusten mukaisia:

EN62841-1:2015, EN62841-2-11:2016.

Nämä tuotteet täyttävät myös direktiivien 2006/42/EY, 2014/30/EY ja 2011/65/EY vaatimukset. Lisätietoja saa ottamalla yhteyden STANLEY FATMAX seuraavassa osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen seuraavan yhtiön puolesta:

STANLEY FATMAX.

a PSnub

A. P. Smith

Teknisen osaston johtaja

STANLEY FATMAX Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgia

15.5.2019

Takuu

STANLEY FATMAX on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 12 kuukauden takuun, joka astuu voimaan ostopäivänä. Kyseinen takuu ei heikennä mitenkään lakisääteisiä oikeuksia, se ainoastaan täydentää niitä. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää STANLEY FATMAX -ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle.

STANLEY FATMAX 1 vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen STANLEY FATMAX -toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.stanleytools.eu/3 ja rekisteröi uusi STANLEY FATMAX -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.

Προβλεπόμενη χρήση
