SFMCS701 - Saha STANLEY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton liukuva jiirisaha
Merkki	STANLEY
Malli	SFMCS701
Nimellisjännite	18 V (Li-Ion-akku)
Tyhjäkäyntinopeus	3800 rpm
Terän halkaisija	190 mm
Terän reikä	16 mm
Leikkuukapasiteetti (0° vaakajiiri)	50 x 216 mm
Leikkuukapasiteetti (0° pystyjiiri)	90 x 15 mm
Jiirialue	47° vasen / 47° oikea
Viistealue	0° - 47° vasen
Paino (ilman akkua)	10 kg
Yhteensopiva akkutyyppi	STANLEY FATMAX Li-Ion (SFMCB201, 202, 204, 206)
Laturin tyyppi	SFMCB11, SFMCB12, SFMCB14 (230 V AC)
Äänenpainetaso (LpA)	83,0 dB(A) (epävarmuus K=3 dB)
Äänitehotaso (LWA)	94,5 dB(A)
Ohjausjärjestelmä	Terän varjo-ohjaus
Terän jarru	Automaattinen sähköjarru (pysähdys < 5 s)
Yhteensopivat materiaalit	Puu, muovi, ei-rautametallit
Huolto ja puhdistus	Puhdista säännöllisesti alusta ja kiskot; älä käytä liuottimia suojakoteloon
Varaosat ja korjattavuus	Korjauta vain valtuutetussa STANLEY FATMAX -huoltokeskuksessa; käytä alkuperäisosia
Takuu	12 kuukautta

Usein kysytyt kysymykset - SFMCS701 STANLEY

Kuinka vaihtaa sahan terä?

Irrota akku, nosta varsi, nosta suojakotelo. Käytä kuusioavainta terän ruuvin löysäämiseen (vasenkierteinen). Poista ruuvi, ulompi laippa ja terä. Asenna uusi terä kiertosuunta huomioiden ja kiristä ruuvi. Varmista, että suojakotelo toimii oikein.

Kuinka säätää jiirikulma?

Käännä jiirin lukitusnuppia vastapäivään lukituksen avaamiseksi. Vedä kytkentänuppi ylös ja käännä varsi haluttuun kulmaan. Esiasetettuja lovia on 0°, 15°, 22,5°, 31,6° ja 45° vasemmalle ja oikealle. Lukitse kääntämällä nuppia myötäpäivään.

Mitä tehdä, jos saha ei käynnisty?

Tarkista, että akku on asennettu oikein ja ladattu. Jos se on tyhjä, lataa se. Jos ongelma jatkuu, hiilet voivat olla kuluneet; vaihdata ne valtuutetussa huoltokeskuksessa. Varmista myös, että lukitusvipu on painettuna ennen liipaisimen käyttöä.

Kuinka käyttää varjo-ohjausjärjestelmää?

Sytytä työvalo omalla kytkimellä (ei pääkytkimellä). Laske kahvaa tuodaksesi terän lähelle työkappaletta. Terän varjo ilmestyy puuhun; kohdista se leikkausviivan kanssa. Valo vilkkuu, kun akku on heikko.

Kuinka tyhjentää pölypussi?

Irrota pölypussi imuliittimestä. Ravista tai taputtele se tyhjäksi. Palauttaaksesi tehokkuuden, paina sisäjousta ja taputtele pussia roskakoria vasten. Älä koskaan käytä sahaa ilman pussia.

Kuinka säätää viistekulma?

Löysää viisteen lukitusnuppia kääntämällä vastapäivään. Kallista sahan päätä vasemmalle haluttuun kulmaan (enintään 48°). Kiristä nuppi tiukasti. Tarkista terän kohtisuoruus alustaan nähden kulmaviivaimella.

Mitä sahanteriä voin käyttää?

Käytä EN 847-1 -standardin mukaisia teriä, halkaisijaltaan 190 mm ja reiältään 16 mm. Älä käytä HSS- tai hiomateriä. Tarkkuusleikkauksiin suositellaan 60-hampaista kovametalliterää.

Kuinka kuljettaa sahaa turvallisesti?

Laske sahan pää ja työnnä lukitustappi alas lukitaksesi sen. Käytä kahta kuljetuskahvaa sahan pohjassa. Älä koskaan kanna sahaa pitämällä kiinni suojakotelosta tai kiskoista.

Kuinka puhdistaa saha oikein?

Sammuta työkalu ja irrota akku. Puhdista alusta, kiskot ja tuuletusaukot kuivalla liinalla. Älä käytä liuottimia tai voiteluaineita muoviselle suojakotelolle. Poista sahanpuru kääntyvän alustan alta säännöllisesti.

Mistä löydän varaosia ja voin korjauttaa sahan?

Ota yhteyttä valtuutettuun STANLEY FATMAX -huoltokeskukseen korjauksia ja alkuperäisosia varten. Käy www.2helpU.com -sivustolla löytääksesi lähimmän keskuksen. Älä yritä korjata akkua tai laturia itse.

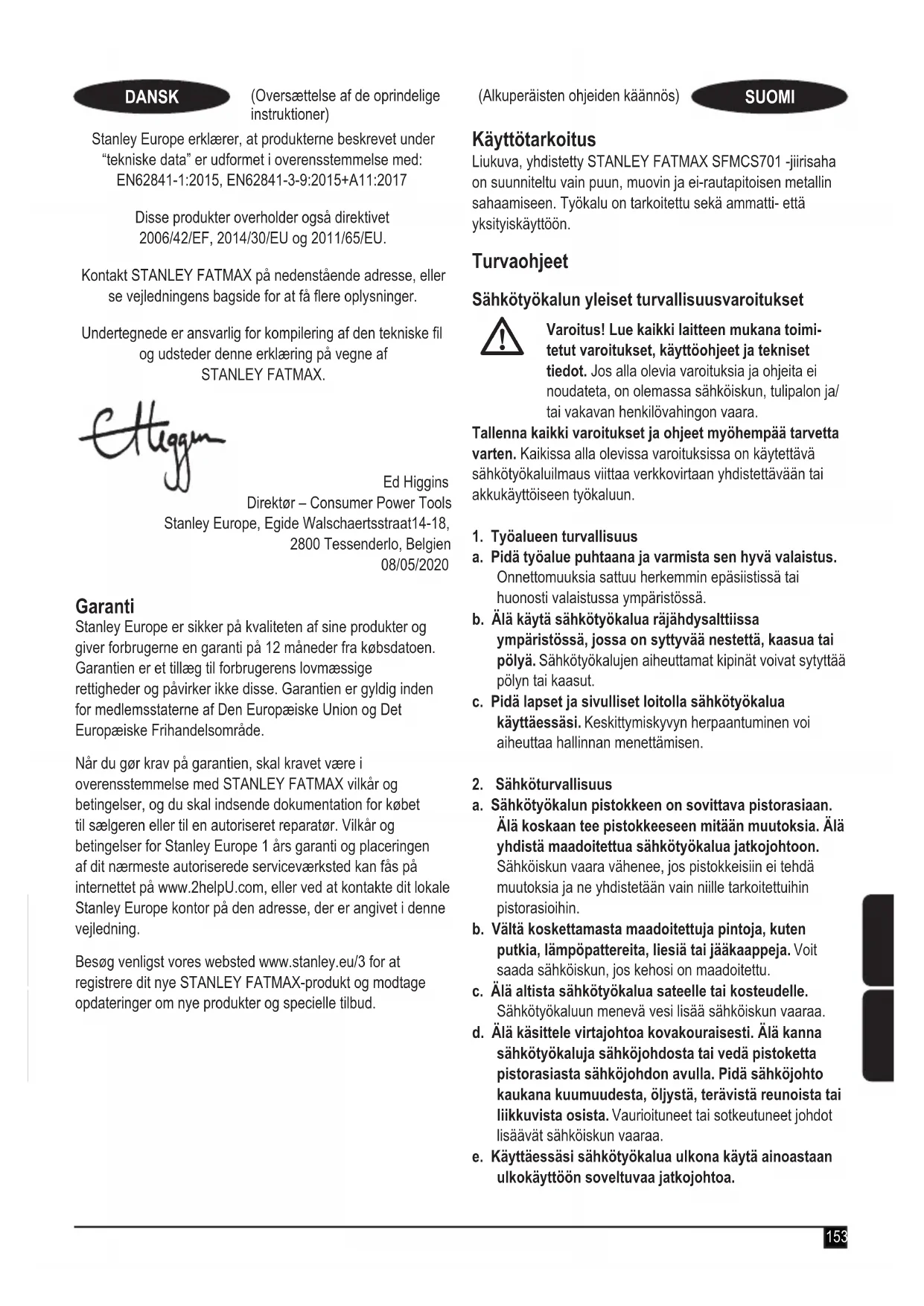

KÄYTTÖOHJE SFMCS701 STANLEY

(Alkuperäisten ohjeiden kännös)

SUOMI

Käytötarkoitus

Liukuva, yhdistetty STANLEY FATMAX SFMCS701 -jiirisaha on suunniteltu vain puun, muovin ja ei-rautapitoisen metallin sahaamiseen. Tyokalu on tarkoitettu sekä ammatti- etta yksityiskayttoon.

Turvaohjeet

Sähkötyokalun yleiset turvallisuusvaroitukset

Varoitus! Lue kaikki laitteen mukana toimitetut varoitukset, kaytiohjeet ja teknisitetod. Jos alla olevia varoituksia ja ohjeita ei noudateta, on olemassa sahköiskun, tulipalon ja/ taivakavan henkilovahingon vaara.

Tallenna kaikki varoitukset ja ohjeet myohempää tarvetta varten. Kaikissa alla olevissa varoituksissa on käytettvä sähkötyokaluilmaus viittaa verkkovirtaan yhdistettvään tai akkukaytöiseen tyokaluun.

1. Työalueen turvallisuus

a. Pida tyolue puhtaana ja varmista sen hyva valaistus. Onnettomuksia sattuu herkemmin epasiistissai tai huonosti valaistussa ymparistossa.
b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössa, jossa on syttyvää nestetta, kaasua tai polyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttä polyn tai kaasut.
c. Pida lapset ja sivulliset loitolla sahkötyokalua käyttaessä. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2. Sahkoturvallisuus

a. Sähkötyokalun pistokkeen on sovittava pistorasiaan. Alä koskaan tee pistokkeesen mitään muutoksia. Alä yhdistä maadoitettua sähkötyokalua jatkojohtoon. Sähköiskun vaara vahenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b. Välta koskettamasta maadoitettuja pintoja, kuten putkia, lampö pattereita, liesiä tai jäkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu.
c. Älä altista sahkötyokalua sateelle tai kosteudelle. Sähkötyokaluun menevä vesi lisää sahköiskun vaaraa.
d. Älä käsittele virtajohtoa kovakouraisesti. Älä kanna sähkötyökaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjho tkoakana kuumuudesta, öljystä, terävista reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisävät sähköiskun vaaraa.
e. Käyttaessäsi sahkötyokaluaulkona käytä ainoastaanulkokäyttoon soveltuvaa jatkojohtoa.

Ulkokayttoon tarkoitetun sahkjojhdon kayttaminen
vahentaa sahkoiiskun vaaraa.

f. Jos sahkotyokalua on valttamatta kaytettavakosteassa paikassa, kayta vikavirtasuojalla (RCD) suojattua virtualahdett. Tamahentaa sahkiskun vaaraa.

1. Henkilökohtainen turvallisuus
   a. Ole valpas, keskity työhön ja noudata tervettä järkeä sahkötyökalun käytössä. Älä käytä tatä sahkötyökalua ollessasi vasynyt tai alkoholin, huumeiden tai läkkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sahkötyökalua käytettaessä voi aiheuttaavakavan henkilövahingon.
   b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käytäminen vähentää henkilövahinkojen vaaraa.
   c. Välta tahatonta käynnistämista. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin kytket sahkötyokalun pistorasiaan, yhdistät siihen akun, nosat sahkötyokalun kateesi tai kannat sitä. Sähkötyokalun kantaminen sormi virtakytmellä lisää onnettomuusvaaraa.
   d. Irrota mahdollinen saatö- tai kiintoavain ennen kuin käynistat sahkötyokalun. Sähkötyokalun pyörivän osaan jaänyt saatöavain tai vaannin voi aiheuttaa henkilövahingon.
   e. Älä kurkota. Huolehdi siitta, etta sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Nän voit hallita sahkötyokalua paremmin odottamattomissa tilanteissa.
   f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua likkuviin osin.
   g. Jos tyokalun voi liittaa polynimuriin, tarkista, etta liitos on tehty asianmukaisesti ja etta laitteita kaytetaan oikealla ravall. Polyn ottaminen talteen voi vahentaa polyn aiheuttamia vaaroja.
   h. Vaikka käytäisit usein tyokaluja ja sinulla olisi niistä hyvä tuntemus, alä jätä lukematta tyokalun turvallisuusohjeita. Epahuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoin sekunnin murto-osassa.
2. Sähkötyökalusta huolehtiminen
   a. Älä ylikuormita sähkötyökalua. Valitse käytöttarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmi ja turvallisemmin, kun sitä käytetän sille suunniteltuun käytöttarkoitukseen.
   b. Älä käytä sähkötyökalua, jota ei voida käynistää ja pysayttä virtakytkimestä.

Jos sahkötyokalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat saatjä, vahdat tarvikkeita tai siirratahkökalun varastoitavaksi. Nain voit vahentaa vahingossa kaynnistymisen aiheuttaman henkilovahingon vaaraa.
d. Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niità ei käytetä. Älä anna sahkötyokalua sellaisen henkilön käyttoën, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttoohjeeseen. Sähkötyokalut ovat vaarallisia kouluttamattomien käytäjen käsissä.
e. Varmista sahkotyokalujen ja lisavarusteiden hyvä kunto. Tarkista liikkuvat osat, niiden kiinnitsys, osien eheys ja muut koneen toimintaan vaikuttavat tekijat. Jos havaitset vaurioita, korjauta sahkotyokalu ennen niiden kayttamista. Huonosti kunnossapidetyt sahkotyokalut aiheuttavat onnettamuksia.
f. Pida leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisälṭavien työkalut todennäöisyys juniutua vähenee, ja niītā on helppompi hallita.
g. Käytä sahkötyokaluja, tarvikkeita, vaihtoteriä yms. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sahkötyokalua käytetaan näden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h. Pida kahvat ja kadiensijat kuivina ja puhtaina oljysta ja rasvasta. Liukkaat kahvat ja rasvaiset pinnat heikentavat laitteen hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.
5. Akkutyokalun kaytto ja huelto
a. Lataa akku vain valmistajan märirittelemällä laturilla. Laturi, joka on sopiva yhden typpiselle akulle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen typpisellä akulla.
b. Käytä sahkötyokalussa ainoastaan kyseiseen sahkötyokaluun tarkoitettua akkua. Muun typpisen akun käytto saattaa johtaa loukkaantumisen ja tulipaloon.
c. Pidä irrallinen akku loitolla metalliesineista, kuten paperilittimista, kolikoista, avaimista, nauloista, ruuveista tai muista pienista metalliesineista, jotka voivat aiheuttaa oikosulun akun navoissa. Kennon pinteiden oikosulku voi aiheuttaa palovammoja tai tulipalon.
d. Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisaksi laakärin hoitoon. Akusta roiskunut;neste saattaa aiheuttaa arsytystä tai palovammoja.
e. Vauroitunutta tai muokattua akkua tai laitetta ei saa kayttä.

Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia hairiöitä, jotka voivat aiheuttaa tulipaloja, rajahydysvaaroja tai henkilovahinkoja.

f. Akku ja laite tulee suojata tuleta sekä lian korkealta lampotilalta. Mikäli akku altistuu tulele tai yli 130^ lampotilalle, seurauksena voi olla rajahdys.

g. Noudata kaikkia latausohjeita, akkua tai laitetta ei saa ladata ohjeissa annettujen lampotilavalien ulkopuolella. Virheellisen latauksen tai annettujen lampotilavalien ulkopuolella lataamisen seuraufsena akku voi vaurioitia ja tulipalovaara kasvaa.

6. Huolto

a. Korjauta sahkotyokalu koulutulla ja ammattaitoisella henkilollä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Taten taataan sahkotyokalun turvallisuus.
b. Vauroituneita akkuja ei saa koskaan huoltaa.

Ainoastaan valmistaja tai valtuutetut huoltolikkeet saavat huoltaa akkuja.

Jiirahojen turvallisuusohjeet

Jiirisahat on tarkoitetti puun tai puantapaisten materiaaalien leikkaamiseen, niita ei voi kayttaa laikoilla rautamaterialin (esim. tangot, varret, tapit jne.) katkaisemiseen. Laikoista aiheutuva poly voi aiheuttaa osien (esim. alasuojuksen) kiinni juuttumisen. Laikoista aiheutuvat kipinat aiheuttavat alasuojuksen, uurroslevyn ja muiden muoviosien palamisen.
Tue tyostokkappaletta pidikkeillä aina kun se on kaytannossa mahdollista. Jos tyostokkappaletta tuetaan kasin, kasi on pidettava vahintaan 100 mm päässaa sahanterän reunasta. Sahalla ei saa leikatal lian pieni kappaaleita, joita ei voida kiinnittä turvallisesti pidikkeillaa tai pitäa kasin paikoillaan. Jos pidat kattla lian lahellaa sahanteraa, henkilovahingon vaara on suurempi teran kosketuksen vuoksi.
Tyostokappaleen on oltava paikoillaan ja kiinnitetty pidikkeillä tai se on pidettävä sekä rajasuojaa että tyotasa vasten. Tyostokkaipetta ei saa syottä terän eikä sitä saa leikata "vapaalla kädella". Vapaat tai likkuvat tyostokkappaleet voivat sinkoutua suurela nopeudella ja aiheuttaa henkilovahinkoja.
Paina saha tyostokkappaleen lapi. Alä vedà sahaa tyostokkappaleen lapi. Leikkaa nostamalla sahapäätä ja vetamälla se ulos tyostokkappaleen yli leikkaamatta, käynnista moottori, paina sahapääl asa ja saha tyostokkappaleen lapi. Vetamälla tapahtuva leikkaus aiheuttaa todennaköisesti sahanterän nousemisen tyostokkappaleen paälle, jolloin teräkokoonpano syöksyy voimakkaasti käytäjää kohti.
Alä koskaan vie kättä suunnitellun leikkauslinjan yli sahanterän etu- tai takapuolelta.

Työstkappaleen tukeminen kädet ristissä (ts. pitamällä työstkappaletta sahanterän oikealla puolella vasemmalla kädellä tai painvastoin) on erittäin vaarallista.

Alä koskaan kurottele rajasuojan taakse pitamällä kättä alle 100 mm päässä sahanterän reunasta puukappaleiden poistamiseksi tai muusta syystä terän pyörissä. Pyörivän erän ja kaden pieni etäisyye ei valttämätä ole ilmiselvää, olemassa on vakavan henkilövahingon vaara.
Tarkista tyostokappale ennen sahaamista. Jos tyostokappale on kaareva tai vaantynyt, se tulee kiinnittaa ulkoinen kaareva puoli rajasuojaa kohti. Varmista aina, etta tyostokappaleen, rajasuojan ja tyotason valiin ei jaa rakoa leikkauslinjassa. Taipuneet tai vaantyneet tyostokappaleet voivat vaantya tai siirtya, joloin pyoriva sahantera voi juuttua kiinnleikkaamisen aikana. Tyostokappaleessa ei saa olla nauloja tai vieraita esineita.
Sahaa ei saa kayttä ennen kuin kaikki tyokalut, puukappaleet jne. on pointetu tyotasosta; ainoastaan tyostokappale saa olla tasolla. Pyorivaan teraan osuvat pienet kappalet tai irtonaiset puuosat tai mutt kohteet voivat sinkoutua suurella nopeudella.
Leikkaa vain yksi tyostokappale kerrallaan. Pinoon asetetuja tyostokappaleita ei voida kiinnittaa tai tukea asianmukaisesti, ne voivat jäädä kiinn terään tai siirtyä leikkaamisen aikana.
Varmista, etta jiirisaha on asennetu tai sijoitetu tasaiselle ja tukevalle pinnalle ennen kayttoa. Tasainen ja tukeva tyotaso vahentaa jjirisanen epavakauden riskia.
Suunnittele tyotoimenpiteet etukateen. Varmista aina viisteen tai jiirikulman saatamisen yhteydessä, etta saadettava rajasuoja on asetetu tukemaan tyostokappaletta oikein ja etei se kosketa teraan tai suojajärestelmaan. Kun tyokalua ei ole viel kytketty paalle "ON" -asentoon ja tyostokappaletta ei ole asetetu tyotasolle, siirra sahanteraa simuloiden koko leikkausta ja varmista, etei se osu mihinkaan ja etei rajasuojan leikkautumisvaaraa ole olemassa.
Varmista asianmukainen tuki (esim. poytajatkeet, sahapukit jne.) tyostokappaleelle, joka on tyotasaoleveampi tai pitempi. Jos tyotasaoleveampaa tai pitempaayyostokappaletta ei tueta asianmukaisesti, se voikallistua.Jos leikattu kappale tai tyostokappale kallistuu, se voinostaa alasuojuksen tai se voisinogota osuessaan pyorivaan teraan.
Toista henkiloo ei saa kayttaa poytajatkeen korvikkeena tai lisatukena. Tyostokpaleen epavakaa tuki voi aiheuttaa teran kiinnjuuttumisen tai tyostokpaleen siirtymisen leikkauksen aikana vetaan kayttajaa ja avustajaa pyorivaa tera kohti.
Leikattava kappale ei saa jäädä kiinni eika sitä saa painaa mitenkään pyörivää sahanteräa vasten.

SUOMI

(Alkuperäisten ohjeiden kännös)

Rajoitetussa tilassa (esim. pituusrajoja kayttäessä) leikattu kappa pale voi jäädä kiinni teräa vasten ja sinkoutua suurella nopeudella.

Kayta aina pidikettä tai kiinnitystä, joka on suunniteltu tukemaan pyorea materialiaia (esim. tankoja ja putkia) asianmukaisesti. Tangot viervat helposti leikkauksen aikana, jolloin tera "leikkaa tyhjaa" ja vetä tyostokappaletta ja kattasi tera kohti.
Anna teran saavuttaa taysi nopeus ennen kuin kosketat tyostokappaleeseen. Talioin tyostokappaleen sinkoamisen vaara on pienempi.
Jos tyostokappale tai tera juuttuu kiinni, kytke jiirisaha pois paaltä. Odota, etta kaikki liikkuvat osat pysahtyvat ja irrota pistoke pistorasiasta ja/tai poista akku. Vapauta sen jälkeen kiinni juuttunut materiaali. Mikali sahaamista jatketaan tyostokappale kiinni juuttuneena, seurauksena voi olla hallinnan menetys tai jiirisan vauroituminen.
Vapauta kytkin leikkaamisen jälleen, pidä sahapaätä alaspain ja odota, etta terä pysähtyy ennen leikatun kappaleen poistamista. Käden vieminen pyörivän terän lahelle on vaarallista.

Lisaturvaohjeet jiirisahoille

Tarkoitettu kaytto on kuvattu tassä kayttöohjeessa. Käytä tyokalua ainoastaan sellaseen työhön, johon se on tarkoitettu, ja kaytä vain kayttöhjeessa ja tuotekuvastossa suositeluja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava kaytto voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.
Alä kayta murtuneita, taipuneita, vioittuneita tai vaantyneita sahanteria.
Vaihda kulunut urroslevy.
Alä käytä teria, joiden halkaisija on suosituksia suurempi tai pienempi. Katso terän sopivat tyyppiarvot teknisistä tiedoista. Käytä vain ohjekirassa ilmoitettuja teria EN 847-1-standardin mukaisesti.
Älä käytä pikateräs (HSS)-sahanteria.

Varoitus! Sahauksesta syntyvä poly voi aiheut-taa terveyshaittoja käytäjälle ja mahdollisille sivullisille. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan polytä ja hóryiltä, ja varmista, etta kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käytävät suojavarusteita.

Alä työsta materiaialia, joka sisältaa asbestia. Asbesti on syöpää aiheuttava aine.
Kaytã hansikkaita, kun käsittelet sahanteriã ja karkeaa materiaalia (sahanteriã tulisi kantaa pidikkeessã, aina kun se on mahdollista).
Käytä kuulosuojaimia kuulon heikentymisen estämiseksi.
Harkitse erityisesti melun vahentamiseen suunniteltujen terien kayttöä.

Käytä suojalaseja henkilövahinkovaaran välttämiseksi.
Käytä laitteen mukana toimitettua polypussia sahatessasi puuta.
Jos terä voi osua piilotettuihin sahkjohtoinh tai tyokalun omaan sahkjohtoon, tartu tyokalun eristettyihin tarttumapintoih. Tyokalun kosketus jannitteisen johtimen kanssa voi tehdä myös tyokalun paljaista metalliosista jannitteisiä ja aiheuttaa sahköiskun käytäjälle.
Valitse oikea terä leikattavalle materiailille.
Alä käytä konetta,Jos suojus ei ole paikoillaan. Alä käytä konetta, Jos suojus ei toimi tai jos sitä ei ole huollettu oikein.
Varmista, etta varsi on kiinnitety kunnolla, ennen kuin suoritat viistoleikkauksia.
Ennen sahaamista tulee varmistaa, etta kone on vakaa.
Kahvojen tulee olla kuivat, puhtaat ja rasvattomat.
Pida konetta ymparroiv alue siistina ja puhtaana irdonaisesta materiaialista, kuten lastuista ja hukkapaloista.
Varmista, etta kone ja tyoskentelyalue on varustettu riittavalla yleis- tai kohdevalolla.
Alä anna kouluttamattomien henkilöiden kayttä tätä konetta.
Varmista aina ennen kayttoa, etta tera on kiinnitety oikein. Varmista, etta tera pyorii oikeaan suuntaan. Pida tera teravan. Noudata voitelusta ja osien vaihdosta annettuja ohjeita.
Varmista, etta sahanteriin merkitty nopeus on vahintaan yhtaa suuri kuin saahan merkitty nopeus.
Varmista, etta valilevyt ja kararenkaat sopivat STANLEY FATMAXin märittämän käytötkoitukseen.
Leikkauslinjan ohjausjärkestelmän korjauksia saa suorittaa vain valtuutetu huoltoedustaja tai STANLEY FATMAX -huoltohenkilö.
Irrota koneen akku ennen kuin suoritat mita'an huoltotoita tai kun vaihdat teraa.
Alä koskaan suorita puhdistusta, huoltoa tai hukkapaloen tai muiden tyostokappaleen paloen irrottamista leikkausalueelta, kun kone on käynissä eikä sahan pää ole lepoasennossa.
Asenna kone aina mahdollisuuksien mukaan penkiiin.
Varmista aina ennen käytön aloittamista, etta kaikkilukitusnupit ja kahvat ovat tiukat.
Alä koskaan käytä sahaa ilman pöytäupotetta.
Alä koskaan yritä pysayttä nopeassa likkeessä olevaa konetta tyokalulla tai muulla valineellä teräa painamalla; tamä voi aiheittaa vakavia onnettouksia.
Lue kaytöopas huolellisesti ennen lisälitteiden asennustatai kaytöa. Lisavarusteen virheellinen kaytö voi aiheuttaa vahinkoja.
Nosta terä työstkappaleen pöytäupotteesta, ennen kuin vapautat virtakytkimen.

Alä kiilaa mitään tuuletinta vasten moottorin aktelin tukemiseksi.
Sahan teräsuojus nousee automaattisesti, kun vari sasketaan alas, ja se laskeutuu teran pälle, kun vartta nostetaan. Suojus voidaan nostaa kasin, kun sahanteria asennetaan tai poistetaan tai sahaa halutaan tutkia. Alä koskaan nosta teransuojusta kasin, jollei kone ole kytketty pois paälta.
Tarkista saannollisesti,etta moottorin ilmanvaihtoakot ovat puhtaat ja lastuttomat.
Alä koskaan tee sahkötyokalun varoitusmerkkejä lukukelvottomiksi.
Alä koskaan seiso sahkötyokalun päällä. Käytäja voi saada vakavia vammoja,Jos sahkötyokalu kaatuu,tai jos hän joutuu kosketuksiin sahanterän kanssa.
Alä kosketa sahanteräa työskentelyn jälkeen ennen kuin se on jaähtynyt. Sahanterästa tulee erittäin kuuma työston aikana.
Voit välttäa sinkoilevista materiaialesta johtuvia vammoja irrottamalla sahan akun välttäaksesi tahattoman käynnistyksen ja poistamalla sitten pienet kappaaleet.
Teransuojus on tarkistettava aina ennen kayttoa ja aina huollon jälkeen oikean toiminnan varmistamiseksi. Tämä tarkistus on suoritettava sahan ollessa kytketynä pois paälta ja akun ollessa irrotettuna. Varta on kohotettava ja laskettava, jotta varmistetaan, etta suojus peittää terän eikä terä kosketa suojusta. Jos suojus ei toimi oikein, korjauta sähkötyokalu ammatitaitoisella huoltoedustajalla. Selvita lahin huoltoedustaja soittamalla STANLEY FATMAXin asiakaspalveluun.
Tämä jirisaha on suunniteltu vain puun, muovin ja ei-rautapitoisen metallin sahaamiseen. Alä käytā sahaa leikkaamaan muita materiaaleja kuin valmistajan susittelemia.
Alä kosketa sahanterää työskentelyn jälkeen ennen kuin se on jaähtynyt. Sahanterästa tulee erittain kuuma työston aikana.

Varoitus! Muovin, pihkan peittamän puun ja muiden materiaalien leikkaaminen voi aiheuttaa sulaneiden materiaalien keräantymisen terän kärkiin ja sahanterän runkoon, mikä voi lisatā terän ylikuumenemisen ja juniutumisen riskäleikattaessa.

Muiden henkilöiden turvallisuus

Tämä laturi soveltuu yli 8-vuotiaiden lasten ja sellaisten henkilöiden käyttoän, joilla on fyysisii tai äyllisia rajoitteita tai aistirajoitteita, kuten myos laitteen toimintaan perehymättomien henkilöiden käyttoän, josheit valvotaan tai jos he ovat saaneet laitteen turvalliseen käyttoän liittyvää opastusta ja ymmärävat laitteen käyttoän liittyvät vaarat.

Alä annalastenleikkia laitteella.Puhdistus- ja huoltotoitä ei saa jattaa lapsille ilman valvontaa.

Jännörsriskit

Seuraavat riskit liittyvat sahojen kayttoon:

Tuvamääräysten noudattamisesta ja turvalaitteiden käytämisetä huolimatta tiettyj vaaroja ei voida valttä. Naita ovat:

Pyorivien tai likkuvien osien koskettamisen aiheuttamat vahingot.
Kuulon heikkeneminen.
Onnettomuusriski, joka aiheutuu pyorivan sahanteran peittamattomista osista.
Loukkaantumisen riski osia, teri tai lisavarusteita vaihdettaessa.
Sormien puristumisen riski suojuksa vaihdettaessa.
Terveysriskit, jotka johtuvat puun sahauksessa, erityisesti tammen, pyokin ja MDF-levyn, kertyvän polyn hengittämisetä.
Tyokalun pitkaikaisen kayton aiheuttamat vahingot. Pidaaannollisia taukoja tyokalun pitkaikaisen kayton aikana.

Melu

Ilmoitetut melupäastöarvot on mitatu standardin testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla tyokaluja keskenään.

Ilmoitetuja melupäastöarvoja voidaan käyttaa myos alustavassa altistumisen arvioinnissa.

Varoitus! Todelliset melupäastöt sahkötyokalun kayton aikana voivat poiketa ilmoitetuista arvoista tyokalun kayttotavasta ja käsitetysta tyostokappaleesta riippuen.

Varoitus! Kayta aina asianmukaisia kuulonsuojaimia.

Joissakin olosuhteissa ja kayton kestaessa tiynet aikaa tamatuote voi vaikuttaa kuuron heikentymiseen. Huomioi seuraavat tekijat, jotka vaikuttavat melulle altistumiseen:

kayta sahanteria, jotka on suunniteltu vahentamän melua
kayta vain hyvin teroitettuja sahanteriä
kayta erityisesti melutason laskemiseen tarkoitettuja sahanteria.

Tyokalun tarrat

Tyokalu sisäläa seuraavat kuvakkeet sekä paivämärakoodin:

Varoitus! Loukkaantumisriskin vahentamiseksi kayttajan on luettava tamä kayttöohje.

Käytä suojalaseja

Käytä kuulosuojaimia

Käytä polysuojainta

Tata tuotetta ei ole tarkoitetu alle 16-vuotiaidenlastenkayttoon

Pidä kädet poissa teran ulottuvilta

Ei kasia -vyohyke - pida sormet ja kdet poissa pyorivilta sahanterilta

Käytä suojakäsiniitta kasillessäsi sahanteria

Akatso suoraan tyovaloon

Akkua ja laturia koskevat lisāturvaohjeet

Varoitus! Laitteen kanssa tulee kayttä ainoastaan sen mukana toimitettua virtalahdettä.

Huomautus: Tyokalun suositelu käyttolampötila on 4 °C - 40 °C.

Akut

Alä koskaan yrità avata mistaän syystä.
- Alä anna akun kastua.
Alä sailytä akkuja tiloissa, joissa lampötila voi nousta yli 40 °C:een.
Lataa akku paikassa,jonka lampotila on vahintaan +10^ ja enintaan +40^
Lataa akku ainoastaan tyokalun mukana toimitetulla laturilla.
Noudata akkuja havittäessäki kohdassa "Ympäristonsuojelu"annettuja ohjeita.

Alda koskaan yritä ladata viallisia akkuja.

Laturit

Kaytä Stanley FatMax -laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat rajahtaa ja aiheuttaa henkilovahinkoja tai aineellisia vahinkoja.
Alä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattaviksi.
Vaihda vialiset johdot valittomasti ehjin.
Alà altista laturia vedelle.
- Alä avaa laturia.
Alä työnnà mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisakayttoon.

Lue käytöohjeet huolellisesti ennen laitteen käytöö.

Sähköturvallisuus

Laturi on kaksoiseristety, joten erillista maadoitusta ei tarvita. Tarkista aina, etta verkkojannite vastaa arvokilvessa ilmoitettua jannitetta. Alä yritä korvata laturiyksikköa tavallisella verkkopistokkeella.

Jos virtajoho vahingoittuu, sen vaittaminen on turvallisuussyistä jatettavvalmistajan tai valtuutetun Stanley FatMax -huoltopalvelun tehtavaksi.

Ominaisuudet

Tämä kone sisältaa kaikki seuraavat ominaisuudet tai joitakin niistä.

1. Liipaisukytkin
2. Käytökehva

3. Asennusreiät

4. Alasuojus

5. Jiirin lukitusnuppi

6. Jirin lukituspainike

7. Urroslevy

8. Kulma-asteikko
9. Kulma-asteikon ilmaisin
10. Kuljetuskahvat
11. Rajasuoja
12. Viisteen Iukitusnuppi
13. Kiskot
    3a. Tarrahihna
14. Polynpoistoportti
    5.Akku
15. Työvalon kytkin
16. Lukituksen vapautusvipu
17. Kiskon lukitusruuvi
18. Pidikkeen asennusreika
19. Lukitustappi

Kokoaminen (kuva A)

Jiirisahan osat ovat esikoottuja.

Avaa pakkaus ja nosta saha pakkauksesta kayttamallasahan jalustassa olevia kuljetuskahvoja (10) (kuva A).
Aseta saha tasaiselle alustalle, kuten tyotasolle tai tukevalle poydalle.
Tarkista sahan rakenne ja sen eri osat tämän ohjekirjan sivulla 2 olevasta asennuskaaviosta. Saatja kasitteleva osio viittaa naihin termeihin, osat ja niiden sijainti tulee tuntea hyvin.
Jiirin lukitusnuppia (5) ei ole esiasennettu. Poista jiirin lukitusnuppi (5) pakkauksesta ja ruuvaa se sahaan, katso sijainti kuvasta G ja J.
Sahassa on sisäänrakennettu polynpoistoportti (14), joka mahdollistaa pakkaukseen kuuluvan, mutta asentamattoman polypussin (35) tai likkeistaaatavan imujärestelmän liittämisen (kuva N).

Uurroslevy (kuva J)

Uurroslevy (7) asennetaan poytaan 6 ruuvilla. Uurroslevyn (7) korkeutta ei voida saataa.

Huomautus: Jos uurroslevy (7) on kulunut, vauroitunut tai sen vaihto on tarpeen, ainoastaan valtuutetut huoltolikkeet tai STANLEY FATMAXin huoltopalvelu saa korjata sen.

Lukitustappi (kuva F)

Varoitus! Lukitustappia tulee kayttä VAIN saaha kuljettaessa tai varastoidessa. ALKOSKAAN kayta lukitustappia sahaustoimenpiteissä.

Huomautus: Käytä jiirisahan jalustan molemmilla puolilla olevia kuljetuskahvoja (10) jiirisahannostamiseen, kuljettamiseen ja tukemiseen (kuva A).

Lukitse sahan pää ala-asentoon painamalla sahan päää alaspän, painamalla lukitustappia (20) sisään ja vapauttamalla sahan pään. Täloin sahan pää pysyy turvallisesti alhaalla sahan kuljettamiseksi paikasta toiseen. Vapauta se painamalla sahan päää alas ja vetämällä tappi ulos.

Varoitus! Varmista aina, etta tyokalu on kytketty pois pälä ja akku on irrotetu tyokalusta ennen tyokalun saätamista tai toiminnan tarkistamista.

Akun lataaminen (kuva B)

Lataa akku ennen ensimmaista kayttokertaa ja aina siloin, kun se ei enaa tuota riittavasti virtaa toimintoih, jotka aikaisemmin hoituivat helposti. Akku voi lammeta ladattaessa.

Täm on normalia, eikä se ole merkki mistaan viasta.

Varoitus! Alä lataa akkua alle 10^ tai yli 40^ asteen lamptilassa. Suositeltava latauslamptola on 24^ .

Huomautus: Laturi ei lataa akkua, jos akun kennon Iampotila on alle 10^ tai yli 40^ .

Akku tulee kuitenkin jattaa laturin. Laturi aloittaa lataamisen automaattisesti, kun kennon lamptila nousee tai laskee riittavasti.

Huomautus: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkān kayttöiän, akku tulee ladata tayteen ennen ensimmaista kayttöa.

Yhdistä laturi (21) sopivaan pistorasiaan ennen kuin laitat siihen akun (15).
Vihrea latauksen merkkivalo (21a) vilkkuu jatkuvasti ilmoittauen, etta latausprossesi on alkanut.
Kun lataus on valmis, vihrea latauksen valo (21a) jaa palamaan jatkuvasti. Akku (15) on taysin ladattu ja se voidaan poistaa, sita voidaan kayttaa heti tai sen voj jattaa laturiin (21).
Lataa akut viikon kuluessa tyhjentymisesta. Akkujen kayttöikä lyhenee merkittävästi, jos ne jatetään tyhjiksipitkaksi aikaa.

Laturin LED-tilat

	Lataus käynnissä: Vilkkuva vihrea LED
	Ladattu täyteen: Pysyvä vihrea LED
	Akun kuuma-/kylmäviive: Vilkkuva vihrea LED Punainen vihrea LED

Huomautus: Yhteensopiva(t) latur(t) ei(eivat) lataa viallsta akkua. Latur ilmoittaa vialisesta akusta, kun se ei syty.

Huomautus: Tämä voi tarkoittaa myös laturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun jattäminen laturiin

Akku voidaan jattaa laturin, kun merkkivalo palaa. Laturi pitaa akun kayttovalmiina ja ladattuna.

Akun kuuma-/kylmäviive

Kun latur tunnistaa liian kuuman tai kylmän akun, se käynistäa automaattisesti akun kuuma-/kylmäviiveen, vihrea LED-merkkivalo (21a) vilkkuu ja punainen merkkivalo LED (21b) palaa jatkuvasti, jolloin lataus keskeytyy, kunnes akku on saavuttanut oikean lampötilan. Latur siirtyt yämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen kayttöän.

Akun varaustilan merkkivalo (kuva C)

Akussa on varauastilan merkkivalo, joka mahdollistaa akun kayttöajan märittämisen nopeasti kuvan B mukaisesti. Voit tarkistaa akun jäljellä olevan kayttöajan helposti painamalla varauastilan painiketta (15a) kuvan C mukaisesti.

Akun kiinnittäminen ja irrottaminen (kuvat D, E)

Kiinittä akku (15) asettamalla se samansuuntaisesti tyokalussa olevaan kiinityssyvennykseen (22). Liu'utakkua kiinityssyvennykseen, kunnes akku lukittuu paikalleen.
Irrota akku painamalla akun vapautuspainiketta (15b) samalla kun vedat akkua irti liitannastakuvan E mukaisesti.

Uuden sahanterän vaihtaminen tai asentaminen (kuvat G, H, I)

Varoitus! Vakavan henkilovahingon vaaran vahentamiseksi katkaise tyokalusta virta ja poista akku ennen kuljettamista, saatamista tai varusteiden irrottamista tai asentamista. Tahaton kaynnistyminen aiheuttaa vahingon.

Terän poistaminen

Irrota akku (15) sahasta.
Nosta varsi ylaesentoon ja nosta alasuojus (4) niin yloskuin mahdollista.
Löysää suojan Kannattimen eturuuvia (24) sitä kutenkaan poistamatta, kunnes kannatin (25) voidaan nostaa riittävän etäalle terän ruuviin (26) paasemiseksi. Alasuoja jää ylaasentoon suojan Kannattimen ruuvin sjainnin vuoksi.
Paina karan lukituspainiketta (28) ja kierra samalla varoen sahanteraa (29) kasin, kunnes lukko kytskyty pälle.
Pidä painiketta alhaalla ja loysa ateran ruuvia (26) toisella kaddell a sekä kayttamalltoimitetun avaimen kuusiopuolta. (Kaann myotapaiivän, vasemmat kierteet).
Poista teran ruuvi (26) kayttäen toimitetun avaimen kuusiopuolta, ulkosen pidikkeen aluslaatta (30) sekä terä (29). Sisempi pidikkeen aluslaatta (31) voi olla vasemmalla karassa (32).

Terän asentaminen

Irrota akku (15) sahasta.
Kun vari si on ylhaall, alasojoa (4) auki ja suojan kannatin (25) ylhaall, aseta tera (29) karaan (32) ja sisaiista teran pidikettta (31) vasten niin, etta teran hampaat osoittavat kiertosuuntaan sahan merkintoen mukaiseesti.
Asennaulkoinen pidikkeen aluslaatta (30) karaan (32).
Asenna teran ruuvi (26) ja kirsta ruuvi (26) hyvin kytkemalla karan lukko (28) ja kayttamalla pakkauksen avainta (kaannavastapäivän, vasemmat kierteet).
Palauta suojan kannatin (25) alkuperäiseen ala-asentoon ja kirista suojan Kannattimen ruuvi (24) hyvin Kannattinen pitämiseksi paikoillaan.

Leikkauslinjan ohjausjärkestelmä

Varoitus! Alä katso työvaloon. Se voi aiheuttaa vakavan silmavamman.

Huomautus: Akku on ladattava ja liitettävi jirisahaan.

Leikkauslinjan ohjausjärestelmä voidaan kytkeä pälle tai pois pälä t vain työvalon kytkimellä (16).

Leikkaa puuhun lyijynännä merkittyä linjaa pitkin kytkemällä leikkauslinjan ohjausjärestelmä paälle työvalon kytkimestä (16) (ei liipaisukyktmästä), vedä sitten käytökahvaa (2) alaspän sahanterän viemiseksi puun lahelle.

Terän varjo tulee nakyviin puukappaleeseen. Kyseinen varjon linja osoittaa kappaleen, jonka terä leikkaa pois sahaamisen aikana.

Jotta leikkaus tapahtuiso iokein kynallä merkittyä linjaa pitkin, kohdista kynallä merkitty linja terän varjon reunaan. Huomaa, etta jirä tai viistekulmia voi olla tarpeen saaatä, jotta terä kohdistuisi tarkalleen piirrettyyn linjaan.

Saha ilmoittaa akkuvirheesta. Tyovalo alkaa vilkkua, kun akkuvirta on loppumaisillaan tai akku on lian kuuma. Vaihda akku ennen leikkaamisen jatkamista. Katso latausohjeet akun latausohjeiden kohdasta "Akkujen tärkeät turvallisuushjeet".

Jiirin hallinta (kuva J)

Jiirin lukitusnuppi (5) ja lukituspainike (6) mahdollistavat sahan asettamisen 47^ oikeaan ja 47^ vasempaaen kulmaan. Kulmalukitsin on automaattisesti asennossa 0^ ; 15^ ; 22,5^ ; 31,6 ja 45^ sekä vasemmalla etta oikealla. Aseta saha viistekulmaan avamalla jiirin lukitusmekanismmin kiertämällä jiirin lukitusnuppia (5) vastapäivään lukituksen avamiseksi ja myötapäivään sen lukitsemiseksi. Vedä jiirin lukituspainike (6) ylos ja aseta haluamasi viistekulma kulma-asteikkoon (8). Lukitse jiirin lukitusnuppi (5) kiertämällä sitä myötapäivään.

Viisteen lukitusnuppi (kuva K)

Viisteen lukitusnupin avulla voit kallistaa sahan 48^ vasempaan kulmaan. Sääda viisteasetus kaantamalla viisteen lukitusnuppia (12) vastapäivän sen loysäämiseksi. Kirista se kiertamalla viisteen lukitusnuppia myötpäivän.

Huomio! Puristumisvaara. Kirista aina viisteen lukitusnuppi ennen ohitusten saatamista.

Liipaisukytkin (kuva L)

Kytke saha pälle painamalla lukituksen vapautusvipua (17) vasemmalle, paina sitten liipaisuktkintä (1). Saha toimii kytkintä painettaessa. Anna teran saavuttaa täysi nopeus ennen sahaamista. Sammuta saha vapauttamalla kytkin. Anna teran pysähtyä ennen sahan paan nostamista. Kytkintä ei voida lukita pälle. Liipaisuktkimessä on reikä (1a) sahan sukitsemiseksi pois paälta riippulukolla.

Sahassa ei ole automaattista teran sahkojarrua, mutta sahanterä pysahtyy 5 sekunnin kuluessa liipaisukytkimen vapauttamisesta. Sitä ei voida sātää. Jos pysahtyminenkestä toistuvasti yli 5 sekuntia, anna valtuutetun Stanley FatMax -huoltopalvelun huoltaa tyokalu. Varmista aina, etta terä on pysahtynyt ennen sen poistamista uurroslevystä.

Pölyn poisto (kuva M)

Varoitus! Vakavan henkilovahingon vaaran vahentamiseksi katkaise tyokalusta virta ja poista akku ennen kuljettamista, saatamista tai varusteiden irrottamista tai asentamista.

Tahaton käynnistyminen aiheuttaa vahingon. Sahassa on sisäänrakennettu polynpoistoportti (14), joka mahdollistaa toimitetun polypussin (35) tai likkeistäaatavan imujärestelmän liittämisen.

Polypussin kiinnittaminen

Asenna polypussi (35) polynpoistoporttiin (14) kuvan M mukaisesti.
Imuputki (38 - ei kuulu pakkaukseen) voidaan asentaa polynpoistoporttiin (14) polypussin (35) sijaan. Tamavoidaan suorittaa asentamalla imuputki (38) paikoilleen polypussin (35) sijaan, katso kuva M.
Pida imuputki (38) tarrahihnan (13a) avulla kaukana liukukiskoista (13) sahan kayttamisen aikana.

Huomautus: Tarrahihna (13a) ei ole kuljetuskahva eikä sitaa saa kayttä sahan siirtamiseen tai kuljettamiseen.

Polypussin tyhjentaminen

Irrota polypussi (35) sahasta, ravista polypussia kevyesti tai napauta sita sen tyhjentamiseksi.
Asenna polypussi takaisin polynpoistoporttiin (14).

Kaikki poly ei välttämärtä irtoa pussista. Tämä ei vaikuta sahan suorituskykyn, mutta sahan polynpoinsteteho heikkenee. Voit palauttaa sahan polynpoinstehon painamalla jousen polypussin sisään sen tyhjentämisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastian sivuun.

Varoitus! Alä koskaan käytä tatā sahaa, jos polypussi ei ole paikoillaan. Puusta syntyvä poly voi aiheuttaa hengitysongelmia.

Sahalla leikkaaminen

Jos liukumistoimintoa ei kayteta, varmista, etta sahanterapainetaan mahdollisimman taakse ja etta kiskon lukitusruuvi (18) kiristetaan. Tama estaa sahan liukumisen kiskoja pitkin tyostokappaleen ollessa kytketty paikoilleen.

Huomautus: TALLA SAHALLA EI SAA LEIKATA

RAUTAPITOISIA METALLEJA TAI KIVIAINEKSIA (TALLA SAHALLA Voidaan LEIKATA EI-RAUTAPITOISIA

METALLEJA). Älä käytä hiovia teria.

Huomautus: Katso ennen leikkaamista tärkeää tietoa alasuojasta "Saatäminen"-osion kohdasta "Suojan toiminta ja nakyvyys".

Poikkileikkaukset (kuva N)

Poikkileikkaus suoritetaan leikkaamalla puuta poikkisyn missa tahansa kulmassa. Suora poikkileikkaus suoritetaan kulmavarren ollessa nolla-asteessa. Aseta ja lukitse kulmavarsi nolla-asentoon, pidä puukappaletta tiukasti pöytä ja rajasuojaa vasten. Kun kiskon lukitusruuvi (18) on kiristetty, käännà sahaa painamalla liipaisukytkintä (1).

Kun saha saavuttaa tayden nopeuden (noin 1 sekunti), laske vari si tasaisesti ja hitaasti puun sahaamiseksi. Anna teran pysahtya kokonaan ennen varren dostamista.

Kun leikattava kappaleen koko on yli 2 x 4 (51 x 102), käytä ulos-alas-taakse-liikettä kiskon lukitusruuvi (18) löysällä.

Vedä saaaa ulspain itseasi kohti, laske sahan pää alas tyostokappaleeseen kohti ja paina hitaasti saaaa taaksepain sahaustoimenpiteen suorittamiseksi. Alä anna sahanterän päästä kosketuksiin tyostokappaleen ylaosaan, kun vedat sitä ulspain. Saha voi siirtyä itseesi pain ja aiheuttaa nain henkilövahinkoja tai vaurioittaa tyostokappaletta.

Varoitus! Kayta aina tyovaloa hallinnan sailyttamiseksi ja tyostokappaleen vauroitumisvaaran ja henkilovahinkovaaran valttamiseksi, jos kasesi on oltava 152 mm:n (6 tuuman) sisall terast sahauksen aikana.

Huomautus! Kiskon lukitusnupin (18) on oltava lóysällä, jotta saha pystyy liukumaan sen kiskoja pitkin.

Viisteiset poikkileikkaukset suoritetaan kulmavarren ollessa jossakin muussa kuin nollakulmassa.

Kulma on usein 45^ kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 47^ vasemmalle tai 47^ oikealle. Suorita leikkaus yllä kuvatulla tavalla.

Kun jiirisahaat leveydeltaa n yi 2 x 6 kokoisia tyostokkappaleita, joiden pituus on tata lyhyempi, aseta aina pitempi sivu rajasuojaa vasten (kuva O).

Sahaa puukappaleen viivamerkintäa pitkin kohdistamalla kulma mahdollisimman tarkasti. Leikkaa puukappaletta hiukan pitemmälle ja mittaa etäisyys viivamerkinnästa leikkauksen reunaan märittäaksesi suunnan viistekulman säätamiseen uudelleen leikkausta varten. Tämä vaatii harjoittelua, mutta tekniikkaa käytetään yleisesti.

Viistoleikkaukset

Viistesahaus on poikkileikkaus, joka suoritetaan sahanterän ollessa kulmassa puukappaleeseen nahden. Aseta viistekulma loysamalla viisteen lukitusnuppia (12) ja siirra saaaa vaadittu märä vasemmalle. Kun olet asettanut haluamasiviistekulman, kirsta viisteen lukitusnuppi kirealle. Viistekulmat voidaan asettaa 3^ oikealle ja 48^ vasemmalle.

Sahauksen laatu

Sahauksen tasaisius riippuu eri tekijöistä. Sahauksen laatu riippuu esimerikaksi leikattavasta materiaalista, terän tyypistä, terän terävyydestä sekä leikkausnopeustesta. Kun haluat suorittaa mahdollisimman tasaisia sahauksia paällyslistoihin ja muihin tarkkuustöihin, terä (60 hampaan kovametallikärki) terä ja hitaampi ja tasainen sahausnopeus tuottavat odotetut tulokset.

Varmista, etei materiaali siiry tai valu leikkauksen aikana, kiinnita se hyvin paikoilleen.

Anna teran aina pysahty kokonaan ennen varren dostamista. Jos pienia puukuituja tulee edelleen ulos tyostokappaleen takaosasta, aseta puun leikkauskohtaan teippipala. Sahaa teipin lapi ja poista teppi varoen sahauksen jäldeen.

Katso luettelosta erilaisin leikkauksi nahaasi suositeltavat sahanterat ja valitse niistä sopivin tarpeidesi mukaan. Katso osion "Valinaiset lisavarusteet" kohta "Sahanterat".

Kehon ja käden asento (kuvat O1-O4)

Kehon ja käsien oikeaoppinen asento jjirisahan kayton aikana tekee sahaamisesta helppompaa, tarkempaa ja turvallisempaa. Alä koskaan aseta kasiäsi lahelle leikkausaluetta. Pidä kädet vähintään 152 mm:n (6 tuuman) päässä terästa. Pidä tyostokappaletta tiukasti pöydällä ja rajasuojassa sahaamisen aikana. Pidä katesi paikallaan, kunnes kytkin on vapautetu ja terä pysähtynyt kokonaan.

SUORITA AINA KUVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYA, JOTTA VOIT TARKISTAA TERAN REITIN. ALA ASETA KASI RISTIIN KUVAN O3 MUKAISESTI.

Pidä molemmat jalat vakaasti lattialla ja saïytä oikea
tasapaino. Kun siirrät jiirisahaas vasemmalle ja oikealle, seuraa
sitä ja seiso hiukan sahanterän vieressä. Katso suojuksen
säleikön lapi seuratessasi lyijykynällä vedetty sahauslinjaa.

Työstkappaleen kiinnittäminen

Varoitus! Vakavan henkilovahingon vaaran vahentamiseksi katkaise tyokalusta virta ja poista akku ennen kuljettamista, saatamista tai varusteiden irrottamista tai asentamista. Tahaton kaynnistyminen aiheuttaa vahingon.

Varoitus! Ennen sahausta kiinnitety, tasapainotettu ja varmistetu tyostokappale voi olla epatasapainossa sahauksen jälkeen. Epatasapainossa oleva kuormitus voi kallistaasahaa tai kaikkia sahassa kiinn olevia kappaleita, kuten poytäa tai penkkiä. Kun sahaat kappaletta, joka voi menna epatasapainoon, tue tyostokappaletta oikein varmistaaksesi, etta saha on tiukasti kiinn vakaassa tasossa. Vaarana on henkilovahinko.

Varoitus! Pidikkeen jalan on oltava kiinni sahan pohjan ylapuolella aina, kun pidikettä kaytetaan. Kiinnitä tyostokappale aina sahan pohjaan - alä kiinnitä sitä mihinkään muuhun työvalueen kohtaan. Varmista, ettei pidikkeen jalka ole kiinni sahan pohjan reunassa.

Varoitus! Kayta aina tyovaloa hallinnan sailyttamiseksi ja tyostokappaleen vauroitumisvaaran ja henkilovahinkovaaran valttamiseksi, jos kasesi on oltava 152 mm:n (6 tuuman) sisall terastaa sahauksen aikana. Jos tyostokappaletta ei voida kiinnittaa tyotason ja rajasojaa vasten kasin (epasannollinen muoto, jne.), tai katesi olisi alle 152 mm:n (6 tuuman) paassera stersta, on kaytettavpidikettatai muuta kiinnityslaitetta.

Käytä sahan mukana toimitettua materiaalinpidikettä.
Materialialipidike on saatavilla paikalliselta jalleenmyyjälta tai Stanley FatMax -huoltopalvelusta.
Muita apuvälineita, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttaa tietyn kokoisin ja muotoisin materiaaleihin. Valitse ja aseta pidikkeet huolellisesti. Suorita koeleikkaus ennen varsinaista leikkaamista.

Pidikkeen asentaminen (kuva P)

Aseta pidike (37) rajasuojan takana olevaan reikään (19). Pidikkeen on oltava jjirisanahan takaosaan pain. Pidikkeen tangossa oleva ura tulee asettaa kokonaan pohjaan. Varmista, etta ura on asetetu kokonaan jjirisanahan pohjaan. Jos ura on nakyvissä, pidike ei ole tiukasti kiinni.
Kierra pidikettä 180^ jiirisahan etuosaan pain.
Löysää nuppia pidikkeen saaatamiseksi yös- tai alaspain ja kiinnitta tyostokappale tiukasti saatamalla hienosäadön nuppia.

Huomautus: Aseta pidike vastakkaiselle puolle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYA, JOTTA VOIT TARKISTAA TERAN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIERTIELLÄ.

Saatäminen

Jiirisaha saadetään kokonaan ja tarkasti tehtaalla valmistusprossassin aikana. Jos lisaaedot ovat tarpeen kuljetuksen tai kasittelyn tai muun syyn vuoksi, sada saha noudattamalla alla olevia ohjeita.

Kun sāddot on suoritettu, ne jäavat tarkoiksi. Noudata naita ohjeita tarkoin sahan tarkkuuden sailyttamiseksi.

Kulma-asteikon saataminen (kuva Q1)

Lukitse varsi ala-asentoon. Vapauta jjirin lukitusnuppi (5) ja käännä jjirin vartta, kunnes jjirin lukitspainike (6) lukitsee sen 0^ jjirasentoon. Älä lukitse viisteen lukitusnuppia. Aseta kulmaviivain sahan rajasojuaa ja teräa vasten kuvan mukaisesti. (Älä koske terän hampaiden kärkiä kulmaviivaimella. Muutoin mittaustulos on epätarkka.) Jos sahanterä ei ole tarkalleen kohtisuorassa rajasojaan nahden, loysää ja siirra materiaalisuojaa, kunnes terä on kohtisuorassa rajasojaan nahden viivaimella mitattuna. Älä valità jjirin osoittimen luvusta tassā vaiveessa.

Viisteviivain poydān saatamiseen (kuva Q2)

Kohdista teran viivain poytaan, lukitse varsi ala-asentoon lukitustapilla (20). Aseta viivain teraa vasten ja varmista, ettei viivain ole hampaan paallä. Lóysaa viisteen lukitusnuppia (5) ja varmista, etta varsi on tiukasti 0^ viisteen pysaytintä vasten. Kierra 0^ viisteen saatöruuvia 1/2" (12,7 mm) kuusiokoloavaimella (ei kuulu pakkauksen) tarpeen mukaan, jotta tera on 0^ kulmassa poytaan kulmaviivainen mittauksen mukaan.

Suojan toiminta ja nakyvyys (kuva V)

Varoitus! Puristumisvaara. Välta henkilövahingot pitamällä peukaloa käytökahvan alapuolella, kun kahvaa vedetään alaspain. Alasuojus siirtyy yloispain, kun käytökahvaa vedetään alaspain. Tälloin on olemassa puristumisvaara. Sahan alasuojus (4) poistuu automaattisesti terän pälä, kun vari siedään alas, ja se peittä erän, kun vari nostetaan.

Kierrà varta ennen jokaista käytöä tai säätöjen jälkeen (ilman virtaa). Varmista, etta sueja avautuu ongelmitta ja sulkeutuu kokonaan. Se ei saa kosketta terää. Kun vari si on yhäällä, nostaa suejaa (ilman virtaa) kuten kuvassa V ja vapauta. Suojan tulee sulkeutua kokonaan nopeasti. Älä käytä sahaa, jos sueja ei liiku vapaasti ja sulje nopeasti kokonaan. Älä koskaan kiinnità tai sido suejaa auki sahan käytön aikana. Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. ALÄ KOSKAAN NOSTA ALASUOJUSTA KÄSIN, ELLEI TERÄ OLE PYSÄHTYNYT.

Huomautus: Suurien kappaleiden erityiset leikkaukset edellyttavat, etta suojaNSTetaan kasin. Katso kohta "Suurien materiaaalien sahaus" osiosta "Erityiset sahaustoimenpiteet". Suojuksen etuosassa on saleikko nakyvyyden parantamiseksi leikkaamisen aikana. Vaikka saleikko vahentaa huomattavasti lentavan jatteen märäa, suojuksssa on aukoja ja suojalaseja tulee kayttäa aina.

Kisko-ohjain

Tarkista kiskot (13) sānnöllisesti välyksen varalta. Kiskot voidaan puhdistaa kuivalla puhtaalla liinalla.

Taulukehysten, laatakoiden ja muiden nelitahoistenesineiden leikkaaminen (kuvat R1, R2)

Suosittelemme cokeilemaan seuraavien esineiden toteuttamista ensin koekappaleisiin, kunnes olet tottunut sahan kayttoon paremin.

Tämä saha on taydellinen välne kulmien jirisahaukseen, katso esimerkki kuvasta R1. Kohde A kuvassa R2 osoittaa liitoksen, joka on suoritettu sätamälla viistetty niin, etta molempien levyjen reunat ovat 45^ ja muodostavat 90^ kulman. Tassä liitoksessa kulmavarsi lukittiin nolla-asentoon ja viisteen sätöarvoki si lukittiin 45^ . Puukappale asetettiin laaja ja litteä puoli poytävasten ja kapea reuna rajasuojaa vasten. Sama leikkaus olisi voitu suorittaa myös jirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaa vasten.

Verhoilulistojen ja muiden kehyksien sahaus (kuva R2)

Kohde B kuvassa R2 osoittaa liitoksen, joka on suoritettu asettamalla jjirin varsi 45^ ja sahaamalla kaksi reunaa 90^ kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi viisteen saatoo on asetettava nollaan ja jjirin varsi 45^ . Puukappale asetetaan laaja ja littea puoli poytaa vasten ja kapea reuna rajasuojaa vasten. Kuvat R1 ja R2 ovat ainoastaan nelisivuisia kohteita. Koska sivujen märä muuttuu, muuttuvat myos jjirin kulma ja viistekulma. Alla oleva taulukko sisältaa oikeat kulmat erilaisiin muotoihin.

Esimerkkejä

Sivujen lukumäärä Jirin kulma taji
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°

Taulukossa odotetaan, etta kaikki sivut ovat samanpituisia. Jos jotakin muotoa ei ole taulukossa, kaytä seuraavaa kaaviota: 180^ jaettuna sivujen lukmärällä on jjirin kulma (jos materiaialia sahataan pystysuunnassa) tai viistekulma (jos materiaialia sahataan alustalla).

Yhdistetty jiiri- ja viistesahaus (kuva R3)

Yhdistetyssa sahauksessa kaytetaan jjirukulmaa ja viistekulmaa samanaikaisesti. Tata sahaustyyppia kaytetaan kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki kuvasta R3.

Huomautus: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista, etta viisteen lukitusnuppi ja jjirisan lukituskahva on kiinnitetty hyvin. Ne on lukittava sen jälkeen, kun viistekulmaa tai jjirikulmaa on muutetu. Tämän ohjekirjan lopussa oleva taulukko 1 auttaa valitsemaan oikean viistekulman ja jjirisan asetukset yleisissä yhdistelmäsahauksissa. Käytä taulukkoa valitsemalla haluamasi kulma A (kuva R3) ja märätä sen sijainti taulukon karessa. • Katso siitä kohdasta suoraan alas ja næt oikean viistekulman ja suoraan toisella puolella næt oikean jjirikulman. Aseta saha märarettyihin kulmiin ja suorita mutama harjoitus koekappaleisiin. Harjoittele leikattujen kappaleiden yhteen asettamista, kunnes totut menettelyyn ja osaat suorittaa sen varmuudella.

Esimerkki: Voit toetuttaa 4-puolisen laatikon 26^ ulkoisilla kulmilla (kulma A, kuva R3) kayttamalla ylhaallä oikealla olevaa kaarta. Märritä 26^ sijainti kaaren asteikossa. Seuraa vaakasuoraa vivaa pitkin kummallakin puolella märittäaksesi sahan jjirikulman (42^) . Seuraa samalla tavoin pystysuoraa vivaa pitkin ylos tai alas märittäaksesi viistekulman saahan (18^) . Kokeile sahasta aina mutamaan koekappaleeseen sahan virheettömien asetuksien varmistamiseksi.

Lattialistojen sahaus (kuva S)

Suorat 90^ -sahaukset:

Aseta puukappale rajasuojaa vasten ja pidä sitä paikoillaan kuvan S mukaisesti. Kytke saha pälle ja anna sahan saavuttaa täysi nopeus ja laske vartta tasaisesti alas leikkauksen suorittamiseksi.

Lattialistan sahaus jopa 90 mm:n (3,5 tuuman) korkeudelle pystysuunnassa rajasuojaa vasten

Aseta materiaali kuvan S mukaisesti. Kaikki sahaukset tulee suorittaa listen takaosa rajasuojaa vasten ja alaosa poytäa vasten.

	Sisäkulma Ulkoku	ma
Vasen puoli	Viiste, vaser 45°Säästa leikkauksenvaser puoli	Viiste, oikea 45°Säästa leikkauksenvaser puoli
Oikea puoli	Viiste, oikea 45°Säästa leikkauksenoikea puoli	Viiste, vaser 45°Säästa leikkauksenoikea puoli

Korkeintaan 90 mm:n (3,5 tuuman) materiaalia voidaan sahata yllä kuvatulla tavalla.

Päellyslistojen leikkaus

Jotta lista sopisi oikein, päällyslistat tulee jjirisahata erittäin
tarkasti sahausyhdistelmää käytämällä.

Päällyslistan kaksi taspintaa ovat kulmissa, jotka muodostavat 90^ kulman yhteen sovitettuina. Useimmissa paällysliistoissa (ei kuitenkaan kaikissa) on ylempi takakulma (osio, joka sopii tasaisesti kattoa vasten) 52^ ja alempi takakulma (osio, joka sopii tasaisesti seinää vasten) 38^ .

Tassa jiirisahassa on erityinen esiasetetu jjirin syvennys 31,6^ vasemmalla ja oikealla paallylistojen sahaamiseksi oikeassa kulmassa. Vistoosteikolla on merkki myos arvossa 33,8^ .

Viisteasetus/leikkaustyppi -taulukko sisälä oikeat asetukset paälllyslistojen leikkaamiseen. (Jiiri- ja viisteasetuksen luvut ovat erittäin tarkkoja ja niiden asettaminen tarkasti sahaan ei ole helppoa). Koska useimmissa huoneiisa ei ole tarkalleen 90^ kulmia, asetuksen hienosäö on joka tapauksessa tarpeen.

Ohjeet paallyslistojen sahaamiseen tasaisella alustalla ja yhdistelmatoimintoja kayttäen

Aseta lista laajan takapinnan ollessa tasaisesti tyotason paallä (36) (kuva T1).
Alla olevat asetukset koskevat kaikkia standardeja päällyslistoja, joiden kulmat ovat 52^ ja 38^ .

Jiirin asetus Leikkaustyyöpi
33,8°	VASEN PUOLI, SISÄKULMA:1. Listan yläosa rajasuojaa vasten2. Työtasö asetettu oikealle 31,62°3. Säästä leikkauksen vasen puoli
33,8°	OIKEA PUOLI, SISÄKULMA:1. Listan alaosa rajasuojaa vasten2. Työtasö asetettu vasemmalle 31,62°3. Säästä leikkauksen vasen puoli
33,8°	VASEN PUOLI, ULKOKULMA:1. Listan alaosa rajasuojaa vasten2. Työtasö asetettu vasemmalle 31,62°3. Säästä leikkauksen oikea puoli

Jiirin asetus Leikkaustyyppi
33,8°	OIKEA PUOLI, ULKOKULMA:1. Listan yläosa rajasuojaa vasten2. Työtaso asetettu oikealle 31,62°3. Säästä leikkauksen oikea puoli

Huomautus: Kun jiiri- ja viistekulmia asetetaan yhdistettyyn jiiri- ja viistesahaukseen, huomaa, etta listoen kulmat ovat erittain tarkkoja ja niiden tarkka asetus on vaikeea.

Koska ne voivat siirtyä helposti ja harvoissa huoneissa on tarkalleen kohtisuorat kulmat, kaikkia asetuksia on testattava koekappaleisiin.

Vaihtoehtoinen rapa sahata päälyslistoja

Aseta lista kulmaan rajasuojan (11) ja sahauspöydän (36) vällin listen oläpuolen ollessa pöydällä ja alapuolen ollessa rajasuojassa kuvan T1 mukaisesti.

Täm'an listojen leikkaustavan etuna on, etta viisteleikkausta eitarvita. Jiirukulmaa voidaan muuttaa minuuteilla ilman, etta sevaikuttaisi vistekulmaan. Kun muita kuin 90^ kulmia esiintyy, saha voidaan saataa nihin nopeasti ja helposti.

Ohjeet sellaisten paallylistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan valissä kaikissa sahauksissa

Tämä saha voi leikata jopa 14 mm (9/16 tuuman) x 92 mm (3-5/8 tuuman) listoja.

Aseta lista kulmaan niin, etta sen alaosa (asennuksessa seinaa vasten asetettava osa) on rajasuojaa (11) vasten ja listan ylaosa on sahauspoytaa (36) vasten kuvan T2 mukaisesti.
Listan takaosassa olevien kulmittaisten "tasaisten osien" on oltava tiukasti rajasuojaa ja sahauspoytäa (36) vasten.

	Sisäkulma Ulkokulma
Vasen puoli	Viiste, oikea 45°Säästä leikkauksen oikea puoli	Viiste, vasen 45°Säästä leikkauksen oikea puoli
Oikea puoli	Viiste, vasen 45°Säästä leikkauksen vasen puoli	Viiste, oikea 45°Säästä leikkauksen vasen puoli

Erityiset sahaustoimenpiteet

Alä koskaan aloita sahausta, ellei materiaalia ole kiinnitetty hyvin poytaän ja rajasuojaa vasten.

Kaareva materiaali (kuvat U1, U2)

Kun sahaat taipunutta materiaalia, aseta se aina kuvan U1 mukaisesti, ala koskaan aseta sitä kuten kuvassa U2. Jos materiaali asetetaan virheellisesti, se puristaa teräa leikkauksen loppupässä.

Pyöreän materiaalin leikkaaminen

Pyörea materiali tulee kiinnittäa tai sitä tulee pitäa hyvin rajasuojaa vasten sen pyöriramisen estämiseksi.

Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitä suorittaessa.

Suuren materialiaien sahaus (kuva V)

Joskus sahattava puukappale voi olla liian suuri alasuojuksen alle. Jotta suoja voitaisin dostaa pois puusta sahan ollessa pois pälta ja oikean käden ollessa käytökehvassa, aseta oikea peukalo suojan ylāosan ulkopuolelle ja vierita suojaa ylospain riittävasti niin, etta se pointuu puukappaleesta kuten kuvassa V. Vapauta suojus ennen moottorin käynistämä. Suojamekanismi toimii virheettomästi sahauksen aikana. Suorita tamä ainoastaan tarvittaessa.

ALAKOSKAAN SIDO,TEIPPAA TAI PIDAMUULLA TAVALLASUOJUSTA AUKI SAHAN KAYTON AIKANA.

Huolto

Varoitus! Vakavan henkilovahingon vaaran vahentamiseksi katkaise tyokalusta virta ja poista akku ennen kuljettamista, saatamista tai varusteiden irrottamista tai asentamista. Tahaton kaynnistyminen aiheuttaa vahingon.

Varoitus! Vakavan henkilovahingon valttamiseksi teran teraviin osiin EI SAA koska sormilla tai kassla huollon aikana. ALA kayta voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan laheisyydessa. Jotkin kemikaalit voivat vaikuttaa suojan polykarbonaattimateriaaliin.

Kaikki laakerit on tiivistetty. Niissä on elinikäinen voitelu eivatka ne vaadi huoltoa.
Puhdista poly ja puulastut saannollisesti pohjan ja pyorivan poydan ympailltJA ALTA. Vaikka laitteessa on aukkoja jaamien poistumista varten, polya kertyj jossakin maarin.
Harjat kestavat useiden vuosien ajan. Jos niiden vaihto on jossakin vaiheessa tarpeen, vie tyokalu lahimpaan huoltopalveluun korjattavaksi.

Vianmärityts

Ongelma Mah	ollinen syr Ratkaisu
Saha ei käynnisty.	Akkua ei ole asennettu.	Asenna akku. Katso kohta "Akun asentaminen ja irrotus".
	Akku ei ole latautunut.	Lataa akku. Katso kohta "Lataaminen".
	Harjat ovat kuluneet.	Anna valtuutetun huoltopalvelun vaihtaa harjat.
Heikot sahaustulokset.	Tylsä terä.	Vaihda terä. Katso kohta "Uuden sahanterän vailtaminen tai asentaminen".
	Terä asennettu taaksepään.	Käännä terä. Katso kohta "Uuden sahanterän vailtaminen tai asentaminen".
	Terässä pihkaa.	Irrota terä ja puhdista se karkealla teräsvillalla ja tärpättilä tai uunin puhdistusaineella.
	Vääränlainen terä työtoimenpiteisiin.	Vaihda terämallia.

Ongelma Mah	dollinen syy Ratkaisu
Työvalo vilkkuu. A	Akkua ei ole ladattu	Lataa akku. Katso kohta "Lataaminen".
Kone tärisee liikaa.	Sahaa ei ole asennettu tiukasti telineeseen tai työtasoon.	Kiristä kaikkki kiinityssosat. Katso kohta "Penkkin asentaminen".
	Tellne tai työtasao on epälasaisella alustalla.	Aseta se tasaiselle alustalle.
	Sahanterä on vaurioitunut.	Vaihda terä. Katso kohta "Uuden sahanterän vahtaminen tai asentaminen".
Kulmasahaukset oval epätarkkoja.	Kulma-asteikko on säädetty virheellisesti.	Tarkista ja säädä. Katso osion "Saatäminen" kohta "Kulma-asteikon säätäminen".
	Terä ei ole kohtisuorassa rajasuojaan.	Tarkista ja säädä. Katso osion "Saatäminen" kohta "Kulma-asteikon säätäminen".
	Terä ei ole kohtisuorassa työtasoon.	Tarkista ja säädä rajasuoja. Katso osion "Saatäminen" kohta "Viistviivain pöydān säätämisen".
	Työstkappale liikkuu.	Kiinnità työstkappale hyvin rajasuojaan tai liimaa rajasuojaan karkeudeltaan 120 hiekkapaperia käytäen kumisementtiä.
	Uurroslevy on kulunut tai vaurioitunut.	Vie se valtuutettuun huoltolikkeseen.
Materiaali tartuu terään.	Kaarevan materiaialin leikkaaminen.	Katso osion "Erityiset sahaustoimenpiteet" kohta "Kaareva materiaali".

Ympäristön suojeleminen

Toimita tämä laite kierratykseen. Tällä symbolillamerkittyjä tuotteita ja akkuja ei saa havittäatakallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaialeja, jotka voidaan keratā tai kierrattä uudelleen käytöä varten. Kierrata sahkölaitteet ja akut paikallisten märäyksien mukaisesti. Lisatietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

SFMCS701 (H1)
Jännite V 18
Nopeus /min 3 800
Terän ulkoinen lapimitta mm 190
Reiän halkaisija mm 16
Terän lovi korkeintaan mm 1,8
Paino ilman akkua	kg	10
Terän paksuus	mm 1,0
Viisteytys (maks. asennot)	°	47
Viistekulma (maks. asennot)	°	47
0 eighteen jjirikulma	vaakasuun-nassa	mm	50 x 216
	pystysuun-nassa	mm	90 x 15
45asteenjiirikul- ma oikealle	vaakasuun- nassa	mm 50	<152
	pystysuun- nassa	mm 90	<15
45asteenjiirikul- ma vasemmalle	vaakasuun- nassa	mm 50	<152
	pystysuun- nassa	mm 90	<15
45asteen viistekulma vasemmalle	vaakasuun- nassa	mm 50	<152
	pystysuun- nassa	mm 50	<15

Akku SFMCB201 SFMCB202 SFMCB204 SFMCB206
Jännite	VDC	18 18 18	18
Teho Ah 1,5 2,0 4,0 6,0
Tyyppi Litiumioni Litiumioni Litiumioni Litiumioni

Laturi SFMCB11	SFMCB12	SFMCB14
Tulojännite	VAC	230	230
Lähtöjännite	VDC	18 18
Virta	A	1,25	2

Äänenpainetaso standardin EN 62841 mukaisesti:

LpA (äänenpaine) 83,0 dB(A), epävarmuus (K) 3 dB(A)

LNAA (äänitehotaso) 94,5 dB(A), epävarmuus (K) 3 dB(A)

EU-vaatimustemukaisuysakuutus

KONEDIREKTIIVI

CE

SFMCS701 Langaton katkaisu- ja jjirisaha liu'ulla

Stanley Europe vakuuttaa, etta namä tuotteet tayttavat seuraavat märäykset:

EN62841-1:2015, EN62841-3-9:2015+A11:2017

Nämä tuotteet täytävat myös direktiivien

2006/42/EY, 2014/30/EY ja 2011/65/EY.

Lisātietoja saa ottamalla STANLEY FATMAX seuraavassa oositteessa. Tiedot ovat myös käytöoppaan takakannessa.

Allekirjoittaja vastaa teknisista tiedoista ja antaa tämän vakuutuksen seuraavan yhtiön puolesta:

STANLEY FATMAX.

Ed Higgins

Johtaja - Sähkötyökalut kuluttajille

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgia

08/05/2020

Takuu

Stanley Europe on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 12 kuukauden takuun, joka astuu voimaan OSTAPIVAN. Takuu on lisays kuluttajan laillisiin oikeuksiin eikä vaikuta nihin. Tamakuu on voimassa kaikissa EU- ja ETA-maisa.

Edellytyksenä takuun saamiselle on, etta STANLEY FATMAX -ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälte tai valtuutetulle huoltolikkeelle. Stanley Europeen yhden vuoden takuun ehdot ja lahimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU. com tai ottamalla yhteyttä paikalliseen Stanley Europe -toimipisteeseen tassä ohjekirjassa ilmoitettuihin osoitteisiin. Käy verkkosivillamme osoitteessa www.stanley.eu/3 jarekisteröi uusi STANLEY FATMAX -tuotteesi saadaksesi tietaa uusista tuotteista ja erikoistarjouksista.

(Metappaon Tuv TpwtotuWv

08nγiωv)

EAAHNIKA

PpOβλεπόμενn xρήση

To oupóevo ouvθeTo paIaOIOpiOvo STANLEY FATMAX SFMCS701 εivai oxεδiaαμεvo yia tny kottn movo xou, πλaOTIKw KAI μn σiδnpouxwν μetalawv. Auto to εpyaleio TPOOPiζEaY iAETAYVEAμATIKn KAI δIWtIKn, μn εTAYVEAμATIKn xPσn.

O8nyiecs a0qaaaleia

Evikes Tpoeiooioaeic aopaaiac yia nEKTpiKa epaia

PioeioToin! DaiaoTe oae TIG PooEIOtoInOeIaOaIeIac, TIG ONYIEc, TIC ATEIKovioeI KAI TIG PPOiaypapocou Ouvodouv To nEktpikoepyAeio. H npnTow PioeiOToiOeewv KAI TOW ONYIWV TOU avapeovTai TApakatw MTOpei va Exei Ws aotelaeqa NkTpoIIgia, TUPKAYIA KA/NoBapn Oomegaikn BaaBn.

ΦuaéTe oles TIT PPOeIOToINoEIG KAI TIG ONDyIEC
Yia meAovtikn avaopopa. O xapaktnpiooos "nAekptko
epyaeeio" TOnx npoiotIOeITai OE oes TIC TAPAKATW
TPOeIOToINoeic afopei EITE TO epyaeeio TOnu ouvdeetai
OTnv pizca (e Kaawio) eite To epyaeeio TOnu aeitoupyei e
PTatapia (xwpi cKaawio).

1. Aφαλειχωρου εργασίας
   a. Diatnpéite To xwpo TTOEpyaZcTe Kaapó KAI KAla φωtiαμevo. OI ataktoTIOINTOI n OKOTEIVoi xwpoYivovTaiiies atuxnμATWv.
   β. Mn xpnoiouoie nAekptiKa epyaleia oTepiBaalov 6nou uTapxEi kivduvoS ekpNgs, OTwC TApouoia eUΦAeKtWv Upyw, aεpiw n OKovns.
