| Producttype | Draadloze combinatie verstek- en sleepzaag |
| Merk | STANLEY |
| Model | SFMCS701 |
| Nominale spanning | 18 V (Li-Ion accu) |
| Onbelast toerental | 3800 omw/min |
| Zaagblad diameter | 190 mm |
| Asgat diameter | 16 mm |
| Snijcapaciteit (0° horizontaal verstek) | 50 x 216 mm |
| Snijcapaciteit (0° verticaal verstek) | 90 x 15 mm |
| Verstekbereik | 47° links / 47° rechts |
| Afschuinbereik | 0° tot 47° links |
| Gewicht (zonder accu) | 10 kg |
| Compatibel accutype | STANLEY FATMAX Li-Ion (SFMCB201, 202, 204, 206) |
| Ladertype | SFMCB11, SFMCB12, SFMCB14 (230 V AC) |
| Geluidsdrukniveau (LpA) | 83,0 dB(A) (onzekerheid K=3 dB) |
| Geluidsvermogensniveau (LWA) | 94,5 dB(A) |
| Geleidingssysteem | Zaagbladsgeleide schaduw |
| Zaagbladrem | Elektrisch automatisch (stoppen < 5 s) |
| Compatibele materialen | Hout, kunststof, non-ferro metalen |
| Onderhoud en reiniging | Reinig regelmatig de tafel en de rails; gebruik geen oplosmiddelen op de beschermkap |
| Onderdelen en repareerbaarheid | Laat repareren alleen door een erkend STANLEY FATMAX servicecentrum; gebruik originele onderdelen |
| Garantie | 12 maanden |
Veelgestelde vragen - SFMCS701 STANLEY
Gebruikersvragen over SFMCS701 STANLEY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding SFMCS701 - STANLEY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SFMCS701 van het merk STANLEY.
GEBRUIKSAANWIJZING SFMCS701 STANLEY
Uw STANLEY FATMAX SFMCS701 telescopische afkort- en verstekzaag is ontworpen voor het zagen van hout, kunststof en non-ferrometaal. Dit gereedschap is bedoeld voor professionele en voor Niet-professionele gebruikers.
Instructies voor de veiligheid
Algemene verilgheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zich meegeleverd. Het Niet opvolgen van de hieronder vermelde waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.
Bewaar alle waarschuwingen en instructies zodate u deze later ook kunt raadplegen. De term "elektrisch gereedschap" in de hieronder vermelde waarschuwingen verwijst maar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of maar (draadloos) elektrisch gereedschap met een accu.
1. Veiligheid op de werkplek
a. Houd uw werkomgeving schoon en opgeruimd. Op
rommelige of donkere plekken konnen gemakkelijk
ongelukken gebeuren.

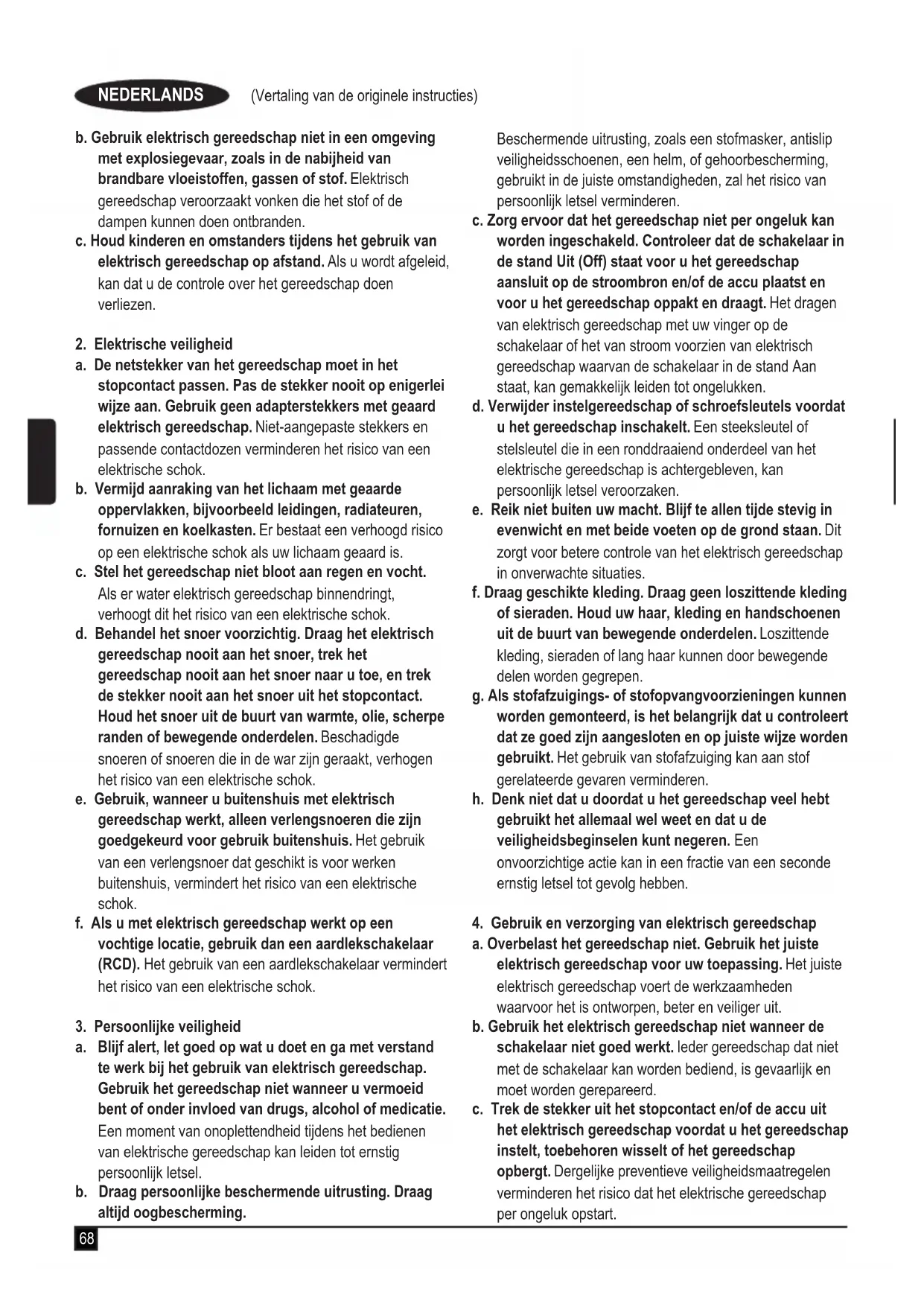

b. Gebruik elektrisch gereedschap nicht in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonden die het stof of de dampen hunnen doen ontbranden.
c. Houd kinderen en omstandersijdens het gebruik van elektrisch gereedschap op afstand. Als u wordt afgeleid, kan dat u de controle over het gereedschap doen verliezen.
a. De netstekker van het gereedschap moet in het stopcontact passen. Pas de stekker nooit op enigerlei wijze aan. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld leidingen, radiateuren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c. Stel het gereedschap Niet bloot aan regen en vocht. Als er water elektrisch gereedschap binnendringt, verhoegt dit het risico van een elektrische schok.
d. Behandel het snoer voorzichtig. Draag het elektrisch gereedschap nooit aan het snoer, trek het gereedschap nooit aan het snoer maar u toe, en trek de stekker nooit aan het snoer uit het stopcontact. Houd het snoer uit de buurt van warmte, olie, scherperanden of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok.
e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor werkben buitenshuis, verminder het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
- Persoonlijkke verilgheit
a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik het gereedschap Niet wanner u vermoeid bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedieren van elektrische gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschemende uitrusting. Draag altijd oogbescherming.
Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescheming, gebrukt in de juiste omstandigheden, za het risico van persoonlijk letsel verminderen.
c. Zorg ervoor dat het gereedschap Niet per ongeluk kan worden ingeschakeld. ControllerDat de schakelaar in de stand Uit (Off) staat voor u het gereedschap aansluit op de stroombron en/of de accu staat en voor u het gereedschap oppakt en draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het van stroom voorzien van elektrisch gereedschap waarvan de schakelaar in de stand Aan staat, kan gemakkelijk leiden tot ongelukken.
d. Verwijder instelgereedschap of schroefsleutels voordatu het gereedschap inschakelt. Een steeksleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergebleven, kan persoonlijk letsel veroorzaken.
e. Reik Niet buiten uw macht. Blijf te allen tijde stevig in evenwicht en met beiden voeten op de grond staan. Dit zorgt voor betere controle van het elektrisch gereedschap in onverwachtete situatuies.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwhaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar hunden door bewegendedelen worden gegren.
g. Als stofafzuiigings- of stofopvangvoorzieningen können worden gemonteerd, is het belangrijk dat u controleert dat ze goed+zijn aangesloten en op juiste wijze worden gebruikt. Het gebruik van stofafzuiiging kan aan stof gerelateerde gezaren verminderen.
h. Denk nicht dat u doordat u het gereedschap veel hebt gebrukt het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzlichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
- Gebruik en verzorging van elektrisch gereedschap
a. Overbelast het gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap voert de werkzaamheden waarvoord het is ontworpen, better en veiligier uit.
b. Gebruik het elektrisch gereedschap Niet wanneer de schakelaar Niet goed werkt. Ieder gereedschap dat Niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Dergelijkkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d. Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen. Elektrisch gereedschap zich gevaarlijk in handen van ongetrainde gebruikers.
e. Onderhoud elektrisch gereedschap en accessoires goed. Controller op verkeerde uitlijing en het aanlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap nadelig konnen beinvloeden. Laat het gereedschap voor gebruik repareren, als het is beschadigd. Veel ongelukken wordenveroorzaakt doordat elektrisch gereedschap nicht goed is onderhoden.
f. Houd zaag- en snijdgereedschap scherp en schoon. Goed onderhoden gereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijk onder controle te honden.
g. Gebruik elektrisch gereedschap, toebehoren, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor werkzaamheden die anders+zijn dan het bedoelde gebruik, hunnen leiden tot een gevaarlijke situatie.
h. Houd de handgrepen en oppervlakken die u beet pakt droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedieren van het gereedschap in onverwachte situaties onmogelijk worden.
5. Gebruik en onderhoud van accugereedschap
a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andere accu.
b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd de accu, wanner u deutsche nicht gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere petite metalen voorwerpen die een verbinding tot stand+kunnen brengen:tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaatk, kunnen brandwonden of brand worden veroorzaakt.
d. Wanner de accu slecht worden behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen kommt, roep dan tevens medische hulp in. Vloeistof die uit de batterij komt, kan irritatie en brandwonden veroorzaken.
e. Werk Niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodifieerde accu's kennen zich onvoorspelbaar gedragen en dat kan brand, explosie of een risico van letsel tot gevolg kan hebben.
f. Stel een accu of gereedschap Niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Bootstelling aan vuur of een temperatuur hoger dan 130^ können de accu lately exploderen.
g. Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies worden opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.
- Service
a. Laat het gereedschap repareren door gekwalificeerd en vakkundig personeel en alleen met originele cervangende onderdelen. Dit garandeert dat de veiligheid van het gereedschap behouden blijft.
b. Probeer nooit beschadigde accu's te repareren. De reparations aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geauthoriseerde servicecentra.
Veiligheidsvoorschriften voor verstekzagen
Verstekzagen zijn bedoeld voor het zagen van hout of producten die lijken op hout, zij können nicht worden gezruikt voor het zagen met slijpschijven van metalen zoals balken, staven, stangen, enz. Stof dat wordenveroorzaakt door slijpwerk zorgt ervoor dat bewegende onderdelen zoals de onderste beschemkap vastlopen.Vonken die ontstaan door het lijpen van metalen zullen inbranden op de onderste beschemkap, de zaagplaatinzet en andere kunststof onderdelen.
Ondersteun het werkstuk met klemmen wonneer dat maar mogelijk is. Als u het werkstuk met de hand ondersteunt, moet u uw hand algid ten minste 100 mm van beiden zijden van het zaagblad vandaan houden. Gebruik deze zaag Niet voor het zagen van stukken die teklein+zijn omze stevig vast te klemmen of met de hand vast te houden. Als u uw hand te dicht bij het zaagbladplaatst, is er een groter risico dat u zich verwondt door contact met het zaagblad.
Het werkstuk moet stil liggen en worden vastgeklemd of gegen zowel de langsgeleiding als de tafel worden gehonden. Voer het werkstuk Niet aan谈起h het zaagblad en zaag op geen enkele wijze "uit de vrij hand". Werkstukken die nicht worden vastgehonden of die bewegen, kuren op hoge snelheid worden weggeworpen, wat letsel tot gevolg heeft.
Duw de zaag door het werkstuk. Trek Niet de zaag door het werkstuk.
Als u een zaagsnede wilt make, brengt u de zaagkop omhoog en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen door aan het zaagblad te trekken zal waarschijnlijk tot gevolg hebben dat het zaagblad uit het werkstuk omhoog komt en dat zar de zaag met kracht in de richting van de gebruiker gooien.
Laat uw hand nooit de lijn die u wilt gaan zagen, overschrijden, Niet voor en nicht achechter het zaagblad.
Het werkstuk ondersteunen "met gekruiste handen", dat wil zeggen, het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of andersom, is heel gevaarlijk.
Reik Niet met een van uw handen anschter de langsgeleiding, op een afstand van minder dan 100 mm van een van de zijden van het zaagblad, bijv. om houtresten te verwijderen, of om welke andere reden dan ook, terwijl het zaagblad draait. U zult dan misschien Niet merken hoe zichd uw hand bij het zaagblad is en u zult ernstig letsel konnen oplopen.
Inspectoreu uw werkstuk voordat u gaat zagen. Is het werkstuk gebogen of krom, klem het dan op een ander geedeelte dan de kromming gegen de langsgeleiding. Let er altiijd goed op dat er geen ruimte is:tussen het werkstuk, de langsgeleiding en de zaagtafel, lungs de te zagen lijn. Verbogen of kromme werkstukken kunnen draaien en verschuiven en+kunnen het draaiende zaagblad tijdens het zagen doein vastlopen. Er mogen geen spijkers of andere voorwerpen in het werkstuk zitten.
Gebruik de zaag pas als de zaagtafel vrij is van alle andere voorwerpen dan het werkstuk, bijv. gereedschap, houtresten, enz. Klein afval of losse stukken hout of andere voorwerpen die in aanraking komen met het draaiende zaagblad hunnen met hoge能力和 weggeworpen.
Zaag slechts een werkstuk tegelijk. Een stapel van meerderere werkstukken kan Niet goed worden vastgeklemd of gesteund en kan het zaagblad lately vastlopen of kan tijdens het zagen verschuiven.
Controleer voordat u de verstkzaag gaat gebruiken, dat het gereedschap op een vlak, stevig werkoppervlak is gemonteerd of geplaatst. Een vlak en stevige werkoppervlak maakt dat er minder risico is dat de verstkzaag onstabel worden.
Plan uw werkzaamheden. Controller, iedere keer dat u de stand van de zaag of de verstekhoek wijzigt, dat de verstelbare langsgeleiding goed is ingesteld zodat het werkstuk worden ondersteund en de langsgeleiding het zaagblad of het system van beschemkappen nicht hindert.
Verplaats het zaagblad, zonder dat u het gereedschap op "AAN"zet en zonder werkstuk op de zaagtafel, langs een volledige gesimuleerde zaagsnede, zodate u zeker weet dat er niets in de weg zit en dat er geen gevaar is dat u in de langsgeleiding zaagt.
Zorg voor voldoende ondersteuning, zoals een uitschuifbaar deel van de tafel, schragen, enz., voor een werkstuk dat breder of langer is dan het bovenblad van de zaagtafel. Werkstukken die langer of breder zichn dan de verstkzaagtafel konnen omvallen als ze Niet stevig worden ondersteund. Als het afgezaagde deel of het werkstuk omvalt, kan het de onderste beschemkap omhoog brengen of kan het worden weggeslingerd door het draaiende zaagblad.
Gebruik Niet een ander persoon in plaats van een uitschuifblad van de tafel of als extra ondersteuning. Door een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen of kan het werkstukijdens het zagen verschuiven waardoor u en uw hulp gegen het draaiende zaagblad worden getrokken.
Het afgezaagde stuk mag Niet, op welke manier dan ook, gegen het draaiende zaagblad worden geklemd of gedrukt. Als het werkstuk Niet weg kan, dat wil zeggen, doordat u lengtestoppen gezebuikt, kan het afgezaagde stuk gegen het zaagblad worden gedrukt en met grote kracht worden weggeslingerd.
Gebruik alkijd een klem of een werkstukhouser die is ontworpen voor het goed ondersteunen van rond materiaal, zoals stangen of leidingen. Stangen hebden de neiging weg te rollen wanner ze worden gezaagd, waardoor het zaagblad "ingrijpt" en het werkstuk samen met uw hand waar het zaagblad toetrekt.
Laat het zaagblad volledig op snelheid komen voordatu het in contact brengt met het werkstuk. Hierdoor wordt het risico dat het werkstuk worden weggeslingerd, beperkt.
Als het werkstuk of het zaagblad bekneld geraakt, zet de verstkzaag dan uit. Wacht tot alle bewegende onderdelen tot stilstand zichen gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Maakervoigens het vastgelopen materiaal los.
Wanner u doorgaat met het zagen van een vastgelopen werkstuk, kan dat leiden tot verlies van controle of tot beschadiging van de verstkzaag.
Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en neem pas het afgezaagde deel weg wanner het zaagblad tot stilstand is gekomen. Het is gevaarlijk met uw hand in de buurt van het uitlopende zaagblad te komen.
Aanvullende veiligheidsinstrumenties voor verstekzagen
Het bedoeld gebruik worden beschreiben in deze gebruiksaanwijzing. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden.
Gebruik geen geschuurde/verbogen/beschadigde/verbormde zaagbladen.
Vervang de zaagplaat wanner deze versleten is.
Gebruik geen zaagbladen met een grotere of Kleinere diameter dan worden aanbevolen. Raadpleeg de technische gegevens voor de juiste afmetingen van het zaagblad. Gebruik alleen de zaagbladen die worden opgegeven in deze handleiding, en die voldoen aan EN 847-1.
Gebruik geen HSS-zaagbladen (High Speed Steel).
Waarschuwing! Contact met of inademing van het stof dat bij zaagtoepassingen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat special is ontworpen ter bescherming gegen stoffen en dampen, en let erop dat andere Personen op de werkvoer of die de werkvoer betreden eveneens zich beschermd.
Verwerk geen materiaal dat asbest bevat. Asbest worden beschouwd als een kankerverwekkende stof.
Draag handschoenen wanneer u zaagbladen en ruwe materialen vasthoudt (indien möglichk moeten zaagbladen in een houder worden vervoerd).
Draag gehoorbeschemming zodat het risico van gehoorverlies worden verminderd.
Overweeg het gebruik van special ontworpen zaagbladen die minder geluid make.
Draag een veiligeidsbril om het risico op persoonlijk letsel te beperken.
Gebruik de bijgeleverde stofzak wanner u hout zaagt.
Houd het gereedschap alleen vast aan geisoleerde oppervlakken als u een handeling uitvoert waar bij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading of het eigeng netsnoer. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.
Selecteer het juiste zaagblad voor het materiaal dat u wilt zagen.
- Gebruik de machine Niet als de beschemkap Niet is aangebracht. Gebruik de machine Niet als de beschemkap Niet werkt of Niet goed is onderhoden.
ControllerDat de arm stevig is vastgezet wanner u schuine zaagsneden uitvoert.
Controller voorijdere zaagsnede dat de machine stabel is.
Houd de handvatten droog, schoon en vrij van olie en vet.
Houd de ruimte rond de machine schoon en vrij van losse materialen zoals spaanders en zaagresten.
Zorg dat de machine en de werkruimte goed worden verlicht met centrale verlichting of verlichting op de werkplek.
Zorg dat de machine uitsluitend worden bediend door mensen die waarvoor zijn opgeleid.
Controller vór gelebruik alkijd of het zaagblad correct is aangebracht. Het is belangrijk dat het zaagblad in de juiste richting draait. Houd het zaagblad scherp. Volg de instructies voor het smeren en het verrangen van accessoires.
ControllerDat de slelheid die op het zaagblad worden vermeld, ten minste gelijk is aan de slelheid die op de zaag worden vermeld.
Let erop dat eventuele zusammenen en asringen geschikt,zijn voor het doel dat door STANLEY FATMAX wordenvermeld.
Reparaties aan het geleidingsystemogen alleen worden uitgevoerd door geautoriseerde servicecentra of STANLEY FATMAX personeel.
Haal de accu uit de machine voordat u onderhoudswerkuitvoert of het zaagblad verwisselt.
Voer nooit reinigings- of onderhoudswerkzaamheden uit en verwijder geen zaagresten of andere delen van het werkstuk uit het zaaggebied wanner de machine draait of de zaagkop Niet in de ruststand staat.
Monteer wanner mogelijk de machine algijd op een werkbank.
Zorg dat alle vergrendelingsknoppen en handgrepen goed vastzitten voordat u de machine in gebruik neemt.
Gebruik de zaag nooit zonder het tafelelement.
Probeer nooit de draaiende machine snel te stoppen door een stuk gereedschap of een ander voorwerp gegen het zaagblad te duwen. Dit kan onbedoeld leiden tot ernstige ongevallen.
Lees de gebruikershandleiding voordat u eventuele hulpstukken gebruikt of plaatst. Onjuist gebruik van een accessoire kan schade veroorzaken.
Til de zaag uit het tafelelement en uit het werkstuk voordat u de aan/uit-schakelaar loslaat.
Zet nicht iets vast gegen de ventilator om de motoras vast te zetten.
De zaagbladbeschemkap op uw zaag zal automatisch omhoog gaan wanner de arm zakt, de kap zar over het zaagblad zakken wanner de arm worden opgetild. U kurz de beschemkap met de hand omhoog brengen wanner u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren. Til de kap nooit met de hand op als de machine nicht is uitgeschakeld.
Controller zo nu en dan dat de luchtseuven van de motor schoon zich en dat er geen spaanders in zitten.
Zorg dat de waarschuwingssymbolen op het elektrische gereedschap algijd goed zichtaar blijven.
Ga nooit op het elektrische gereedschap staan. Wanner het elektrische gereedschap omvalt of wanner u in aanraking komt met het zaagblad, kan dit leiden tot ernstige verwondingen.
Pak het zaagblad na werkzaamheden nicht vast voordat het is afgekoeld. Het zaagblad wordenijdens het werken heel heet.
Voorkom letsel door wegschietend materiaal door eerst de accu van de zaag te verwijderen en daarna Klein materiaal te verwijderen.
Controller voor en na alle onderhoudswerkzaamheden of de beschemkap van de zaag goed werk. Zorg ervoor dat de zaag is uitgeschakeld en de accu is verwijderd voordat u deze test uitvoert. Breng de arm omhoog en omlaag om te controlleren of de beschemkap het zaagblad bedekt, maar er Niet mee in aanraking komt. Laat het gereedschap repareren door een gekwalificeerd servicecentrum als de beschemkap Niet goed werk. Informeer bij de klantenservice van STANLEY FATMAX maar het dichtstbijzijnde servicecentrum.
Deze afkortzaag is uitsluitend ontworpen voor het zagen van hout, kunststof en non-ferrometaal. Gebruik de zaag Niet voor het zagen van andere materialen dan die de fabrikant aanbeveelt.
Pak het zaagblad na werkzaamheden Niet vast voordat het is afgekoeld. Het zaagblad wordenijdens het werken heel heet.
Waarschuwing! Door het zagen van kunststoffen, nat hout en andere materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zich afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagbladijdens het zagen kan toenemen.
Veiligheid van anderen
Deze lader mag worden gebruikt door kinderen van 8JAar en ouder en personen die lichamelijk of geestelijk minder valide+zijn of die geen ervaring met of kennis van dit apparaat hebben, mits zij onder toezicht staan of instructies krijgen voor een veilige manier van gebruiken van het apparaat en inzicht hebben in de möglichke gesvaren.
Kinderen mogen nicht met het apparaat spelen. Laat kinderen nooit zonder toezicht het gereedschap schoonmaken of onderhoden.
Overige risico's
De volgende risico's horen bij het gebruik van zagen: Zelfs bij het toepassen van de relevante veiligheidsvoorschriften en het gebruik van veiligheidsvoorzieningen zullen bepaalde risico's misschien nicht kennen worden vermeden. Dit zijn onder meer:
Verwondingen die wordenveroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Gehoorbeschadiging.
Risico van ongelukken door de onbedekte delen van het ronddraaiende zaagblad.
Risico's op verwondingen bij het verrangen van onderdelen, bladen of accessoires.
Risico van het knellen van de vingers bij het openen van de beschemkappen.
Gezondheidsrisico's door het inademen van zaagsel dat ontstaat bij het zagen van hout, in het bijzonder eiken, beuken en MDF.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Las vooral regelmatig pauzes in wanner u gereedschap langdurig achtereen gebruikt.
Geluid
De aangegeven geluidsemissiewaarden zijn gemeten conformen standaardtestmethode en kan worden gebruikt om het gereedschap met andere gereedschappen te vergelijkken. De verklaarde geluidsemissiewaarden können ook worden gebruikt voor een voorlopige beoordeling van blootstelling.
Waarschuwing! De geluidsemissiewaardenijdens werkelijk gebruik van het elektrisch gereedschap kan verschillen van de verklaarde waarde, afhankelijk van de manieren waarop het gereedschap worden gebruikt en het werkstuk dat worden verwerkt.
Waarschuwing! Draag.altijd geschikte
gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging. Houd rekening met de volgende factoren die van invloed zich bij de blootstelling aan lawaai:
Gebruik zaagbladen die zo zich ontworpen dat zich hinter lawaai make,
Gebruik alleen goede, scherpe zaagbladen, en
Gebruik special ontworpen geluiddempende zaagbladen.
Etiketten op het gereedschap
De volgende pictogrammen worden samen met de datumcode op het gereedschap getoond:
Waarschuwing! Beperk het risico van letsel, de gebruiker要去 de instructiehandleiding lezen.
Draag een veiligheidsbril of oogbescherming
Draag gehoorbescheming
Draag een stofmasker
Dit product mag nicht worden gebrukt door kinderen onder de 16
Houd handen weg bij zaagblad
Geen handen zone - Houd vingers en armenuit de buurt van draaiende zaagbladen
Draag handschoenen wanner u zaagbladen vastpakt
Kijk Niet in de lamp
Aanvullende veiligheidsinstructies voor accu's en laders
Waarschuwing! Het apparaat mag alleen worden gebruikt met de meegeleverde voedingseenheid.
Opmerking: De aanbevolen bedrijfstemperatuur van het gereedschap is 4^ tot 40^ .
Accu's
Probeer nooit om welke reden dan ook de accu open te make.
Stel de accu Niet bloat aan water.
Bewaar de accu Niet op locaties waar de temperatuur kan stijgen tot boven 40^
Laad de accu's alleen op bij een omgevingstemperatuur van 10^ en 40^
Gebruik alleen de lader die bij het apparaat is geleverd.
Gooi versleten accu's weg volgens de instructies in het gedeelte "Het milieu beschermen".
Laad beschadigde accu's Niet op.
Laders
Gebruik de lader van Stanley FatMax alleen voor de accu's in het apparaat waar bij de lader is bijgeleverd. Andere accu's hunnen exploderen met lichamelijk letsel en schade aan eigendommen als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Een defect snoer moet direct worden verrangen.
Stel de lader Niet bloot aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader.
De lader is uitsluitend bestemd voor gebruik binnenshuis.
Lees voor gebruik deze gebruikershandleiding.
De lader is dubbel geisoleerd, zodat een aardeaansluiting Niet nodig is. Controleer altijd dat de netspanning overeenkomt met de waarde op het typeplaatje. Probeer nooit de lader door een normale netstekker te verrangen.
Als het netsnoer is beschadigd moet dit worden verrangen door de fabrikant of een Stanley Fatmax-servicecentrum, zodate gevaarlijke situatuies worden voorkomen.
Functies
Dit gereedschap is voorzien van enkele van de volgende functies of alle volgende functies.
- Aan/uit-schakelaar
- Bedieningshandgreep
- Montagegaten
- Onderste beschemkap
- Afkortvergrendelingsknop
- Verstekgrendelknop
- Zaagplaat
- Verstekschaalverding
- Indicator verstekschaalverdeling
- Handvatten
- Langsgeleiding
- Vergrendelingsknop afschuinhoek
- Rails
13a.Klittenband - Stofpoort
15.Accu - Werklampschakelaar
- Hendel voor vergrendeling in de uit-stand
- Railvergrendelschroef
- Klem montagegat
- Vergrendeldenpen
Montage (Afb. A)
Uw afkortzaag wordt deels gemonteerd geeverd.
Open de doos en til de zaag UIT de doos met gebruik van de handvatten (10) aan de zijkant van de zaag (Afb. A).
Plaats de zaag op een glad, vlak oppervlak, zoals een werkbank of een stevige tafel.
Raadpleeg de montagetekening op pagina 2 van deze handleiding om kennis te nemen van de zaag en alle onderdelen.
In het hoofdstuk over aanpassingen zullen deze termen worden genoemd en u moet weten welke onderdelen er zich en waar ze zich.
De afkortvergrendelingsknop (5) is nog nicht gemonteerd. Verwijder de afkortvergrendelingsknop (5)uit de verpakking en schroef deze op de zaag,zie afbeelding G en J voor de juiste positiOnering.
Uw zaag heeft een ingebouwde stofpoort (14) waarop de meegeleverde, maar nog Niet gemonteerde, stofzak (35) of een stofafzuigsystem kan worden aangesloten (Afb. N).
Zaagplaat (Afb. J)
De zaagplaat (7) is door middel van 6 schroeven op de zaagtafel gemonteerd. De hoogte van de zaagplaat (7) is nicht verstelhaar.
Opmerking: Als de zaagplaat (7) is versleten, beschadigd of moet worden verrangen, LAST REARATIES DAN UITVOEREN DOOR een geauthoriseerde reparatiemonteur OF STANLEY FATMAX personeel.
Vergrendelpen (Afb. F)
Waarschuwing! De vergrendelpen mag ALLEEN worden gebruikt wonneer u de zaag draagt of opbergt. Gebruik de vergrendelpen NOOIT bij uw zaagwerkzaamheden.
Opmerking: Gebruik de twee handvatten (10) aan beiden zijden van de zaag om de zaagijdens transport te tillen, dragen en te ondersteunen (Afb. A).
U kurz de zaagkop in de neerwaartse stand vergrendelen door de zaagkop omlaag te duwen, de vergrendelpen (20) in te duwen en de zaagkop los te laten. Zo worden de zaagkop gezilig omlaag gehonden en kan de zaag gezilig van de eneplaats waar de andere worden vervoerd. U kurz de zaagkop losmaken door de kop omlaag te duwen en de pen uit te trekken.
Waarschuwing! Let goed op dat de zaag.altijd uit staat en dat de accu is verwijderd,voordat u aanpassingen maakt of de werking van de zaag controeert.
Een accu opladen (Afb. B)
De accu要去h het eerste gebruik worden opgeladen en ook zodra deze Nieteer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normalen duidt Niet op een probleem. Waarschuwing! Laad de batterij Niet op bij een omgevingstemperatuur van lager dan 10^ of hoger dan 40 ^ C . De aanbevolen laadtemperatuur ligt op ongev. 24^ Opmerking: De lader functioneert Niet als de temperatuur van de accu lager is dan ongeveer 10^ of hoger dan 40 ^ C
Laat de accu in dat geval in de lader zitten. De lader worden automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.
Opmerking: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u ze voor het eerst in gebruik neemt.
Steek de lader (21) in een geschikt stopcontact voordat u de accu (15)plaatst.
Het groene laadlampje (21a) zal ononderbroken knipperen ten teken dat de laadprocedure is begonnen.
- Een volledig opgeladen accu worden aangegeven door het groene lampje (21a) dat constant AAN blijft. De accu (15) is volledig opgeladen en kan worden gebruikt of kan in de acculader (21) blijven zitten.
Laad lege accu's binnen 1 week op. Als u accu's leeg bewaart, loopt de levensduur van de accu's aanzienlijk terug.
Acculader LED-standing
| Bezig met opladen: Groene LED knippert | |
| Geheel opgeladen: Groene LED aan | |
| Hete/koude accu vertraging: Groene LED knippert Rode LED aan |
Opmerking: De geschichte lader(s) laden nicht een kapotte accu op. Gaat de laadindicator Niet branden, dan is dat een teken dat de accu kapot is.
Opmerking: Dit kan ook betekenen dat er iets mis is met de lader. Als de lader maar zien dat er een probleem is, waar de lader en de accu dan testen door een geauthoriseerd servicecentrum.
De accu in de lader laten zitten
U kunt de accu voor onbeperkte tijd in de lader latent zitten verwijl het LED-lampje brandt. De lader houdt de accu volledig opgeladen.
Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)
Wanner de lader detecteert dat de accu te koud of te warm is, start de lader automatisch een vertraging hete/koude accu, de groene LED (21a) knippert, verwijl de rode LED (21b) aan blijft, het laadproces worden uitgesteld tot de accu de juiste temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.
Laadniveau-indicator (Afb. C)
Deze accu is voorzien van een laadiveau-indicator, zodat u snel de laadstatus van de accu kurz zien, zoals afgebeeld in afbeelding B. Door op de laadiveau-knop (15a) te drukken kurz u eenvoudig de resterende lading van de accu zien, zoals afgebeeld in afbeelding C.
De accuplaatsen en verwijderen (Afb D, E)
Om de accu (15) te plaatsen, houd u deze op een lijn met het accuvak van het gereedschap (22). Schuif de accu in hetvak en duw tot de accu op z'n plaats klikt.
Als u de accu wilt verwijderen, drukt u op de vergrendelingsknop van de accu (15b) en trekt u tegelijkkertijd de accu uit het accuvak van het gereedschap, zoals afgebeeld in afbeeling E.
Een zaagblad verwisselen of een neuen zaagblad plaatsten (Afb. G, H, I)
Waarschuwing! Beperk het gevaar op ernstig persoonlijk letsel: zet het gereedschap uit en verwijder de accu voordatu het gereedschap verplaatst, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanner het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel.
Het zaagblad verwijderen
Verwijder de accu (15)uit de zaag.
Breng de arm in de hoogste stand en haal de onderste beschemkap (4) zo ver möglichk omhoog.
Draai de voorste schroef (24) van de beschemkapbeugel los, maar verwijder de schroef Niet, tot u de beugel (25) zo ver omhoog=kunt brengen dat u bij de zaagbladschroef (26) kunt komen. De onderste beschemkap blijft omhoog als gevolg van de stand van de schroef van de beschemkapbeugel.
Druk de asvergrendelingsknop (28) in verwijl uw voorzichtig het zaagblad (29) met de hand ronddraait tot de vergrendeling ingrijpt.
Houd de knop ingedrukt en draai met uw andere hand en de inbuszijde van de meegeleverde steeksleutel de zaagbladschroef los (26). (Naar rechts draaien, linkse draad.)
Verwijder de zaagbladschroef (26) met de inbuszijde van de meegeleverde steeksleutel, de buitenste klemring (30) en het zaagblad (29). De binnenste klemring (31) kan op de as (32) blijven zitten.
Een zaagbladplaatsen
Verwijder de accu (15)uit de zaag.
Plaats met de arm omhoog, de onderste beschemkap (4) geopend en de beschemkapbeugel (25) omhoog, het zaagblad (29) op de as (32) en gegen de binnenste klemring (31) met de tanden van het zaagblad wijzend in de richting van de rotatie, zoals op de zaag is gemarkeeerd.
Monteer de buitenste klemring (30) op de as (32).
Plaats de zaagbladschroef (26) en draai de schroef (26) stevig vast met de bijgeleverde steeksleutel, verwijl u de asvergrendeling (28) vastzet (draai maar links, linkse draad).
Breng de beschemkapbeugel (25) waar helemaal\
aar beneden en zet de schroef (24) van de\
beschemkapbeugel stevig vast, zodate beugel op z^n \
plaats blijft.
Zaagsnede geleidingsssysteme
Waarschuwing! Kijk Niet in het werklicht. Dit kan tot ernstig oogletsel leiden.
Opmerking: De accu要去 worden opgeladen en worden aangesloten op de verstekzaag..
Het zaagsnede geleidingsystem kan worden In- of Uitgeschakeld met de werklampschakelaar (16). U knot langs een bestaande potloodlijn op een stuk hout zagen, schakel het geleidingsystem in door de werklampschakelaar (16) in te schakelen (niet met de hoofdschakelaar), en verwolgens de bedieningshendel (2) omlaag te trekken en het zaagblad zicht op het hout brengen. De schaduw van het zaagblad verschijnt op het hout. Deze schaduwlijn geeft het materiaal waar dat het zaagblad zal verwijderen wonneer een zaagsnede worden gemaatk. U knot uw zaagsnede goed op de potloodlijn plaatsen door de potloodlijn uit te lijnen met de rand van de schaduw van het zaagblad. Bedenk dat u om de potloodlijn nauwkeurig te kunnen volgen, de verstekhoek of de aftschuinhoek misschien moet aanpassen.
Uw zaag is voorzien van een storingsfunctie voor de accu Het werklicht begint te knipperen wanner de accu het einde van+zijn bruikbare lading nadert,of wanner de accu te heet is geworden. Ga pas weever verd er met zagen wanner u de accu heb't opgeladen.Raadpleeg de laadprocedure uit het hoofdstuk belangrijke veiligheidsinstrumentes voor alle accu's voor instructies voor het laden van de accu.
Afstellen van de verstekhoek (Afb. J)
Met de verstekvergrendelknop (5) en de verstekgrendel (6) kunt u uw zaag in een verstek van 47^ rechts en 47^ links afstellen. De verstekgrendel zal automatisch ingrijpen op 0^ , 15^ , 22,5^ , 31,6^ en 45^ , zowel links als rechts.
Verstel de zaag door het verstkmechanisme te ontgrendelen door de verstkvergrendelingsknop (5) linksom te draaien of rechtsom om de zaag te vergrendelen. Trek de verstkrendelknop (6) omhoog en stel de gewenste verstkhoek in op de verstekschaalverding (8). Vergrendel de verstkvergrendelingsknop (5) door deze rechtsom te draaien.
Vergrendelknop voor aftschuinhoek (Afb. K)
Met de vergrendeling van de aftschuinhoek kut u de zaag in een verstek van 48^ links. Draai de vergrendelknop (12) voor de aftschuinhoek los door deze linksom te draaien als u de instelling van de aftschuinhoek wilt afstellen. U kut de vergrendelingsknop voor de aftschuinhoek vastzetten door deze maar rechts te draaien.
Let op! Gevaar voor beklemming. Let goed op dat u de afschuinhoek vergrendeling goed vastzet.
Aan/Uit-schakelaar (Afb. L)
U kurz de zaag inschakelen door de hendel voor vergrendeling in de uit-stand (17) waar links te duwen en nervologens de aan/uit-schakelaar (1) in te drukken. De zaag loopt zolang de schakelaar is ingedrukt. Laat het zaagblad volledig op bedrijfssnelheid komen voordat u de zaagsnede maakt. U kurz het gereedschap uitschakelen door de schakelaar los te latent. Haal pas de zaagkop omhoog als het zaagblad tot stilstand is gekomen. Er is geen voorziening voor het in de aan-stand vergrendelen van de schakelaar. In de aan/uit-schakelaar zit een gat (1a) waarin u een hangslot kurz steken om de zaag in de uit-stand te vergrendelen. Uw zaag is Niet voorzien van een automatische elektrische zaagbladrem, maar het zaagblad要去 binnen 5 seconden nadat u de aan/uit-schakelaar hebtslosgelaten, stilstaan. U kurz dit Niet afstellen. Als de stootijd herhaaldelijk longer is dan 5 seconden, LASTANETHEGERSCHAPNAKIJENDOORe geautoriseerd Stanley FatMax-servicecentrum.
Let er alkijd op dat u het zaagblad pas uit de zaagsnede haalt wanner het tot stilstand is gekomen.
Stofafzuiging (Afb.M)
Waarschuwing! Beperk het gevaar op ernstig persoonlijk letsel: zet het gereedschap uit en verwijder de accu voordat u het gereedschap verplaatst, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanner het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel. Uw zaag heeft een ingebouwde stofpoort (14) waarop de meegeleverde stofzak (35) of een stofafzuigsystem kan worden aangesloten.
De stofzak bevestigen
Plaats de stofzak (35) op de stofpoort (14), zoals worden getoond in Afbeelding M.
U kunt ook een stofzuigerslang (38 - nicht meegeleverd) op de stofpoort (14) aansluiten inplaats van de stofzak (35).
Dit sunt u doeon door de stofzuigerslang (38) aan te sluiten in plaats van de stofzak (35), zie afbeelding M.
Gebruik het klittenband (13a) om de stofzuigerslang (38)uit de buurt van de glijdende rails (13) te houdenijdenshet gebruik van de zaag.
Opmerking: Het klittenband (13a) is geen handgreep en mag nooit worden gezruikt voor het verplaatsen van de zaag.
De stofzak leegmaken
Neem de stofzak (35) los van de zaag en schud en klop de stofzak voorzichtig leeg.
Bevestig de stofzak wee por op de stofpoort (14).
U zult misschien merken dat nicht alle stof uit de stofzak kommt. Dit heeft geen gevolgen voor de prestaties van de zaagmachine maar wel voor de doelmatigheid van de stofafzuiging. U kunt de doelmatigheid van de stofverzameling van de zaag herstellen door de veer aan de binnenzijde van de stofzak in te drukken wanner u de stofzak leegmaakt, en door de zak leeg te kloppen aan de binnenzijde van een afvalemmer of stofreservoir.
Waarschuwing! Werk nooit met deze zaagmachine als de stofafzuiiging Niet is bevestigd. Houtstof kan een gevaar voor de ademhaling doen ontstaan.
Zagen met uw zaag
Als u de schuifunctie Niet gebruikt, is het belangrijk dat u de zaagkop zo ver möglichk waar achteren duwt en dat de knop van de railvergrendeling (18) is vastgezet. Zo voorkomt u dat de zaag langs de rails verschuift wonneer het zaagblad op het werkstuk ingrijpt.
Opmerking: ZAAG GEEN FERROMETAAL OF STENEN MET DEZE ZAAG, NON-FERROMETAAL KUNT U MET DEZE ZAAG ZAGEN. Gebruik geen slijpschijven.
Opmerking: Raadpleeg Activering van de beschemkap en zichtaarheid in het hoofdstuk Aanpassingen voor belangrijke informatie over de onderste beschemkap, voordat u gaat zagen.
Afkorten (Afb. N)
Een afkortzaagsnede worden gemaatkt door hout te zagen dwars op de nerf en in een hoek. Een rechte afkortzaagsnede wordt gemaatkt met de verstkarm in de nul-gradenstand. Stel de verstkarm in op nul en vergrendel de arm en houd het hout stevig op de tafel en gegen de langsgeleiding. Schakel de zaag in terwijl de railvergrendelingsknop (18) is vastbezet door de aan/uit-schakelaar (1) in te knijpen.
Laat, wanneer de zaag op能力和idkomt (ongeveer 1 seconde), de arm gelijkmatig en langzaam zakken en zaag door het hout. Haal de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen.
Maak wanner u iets zaagt dat groter is dan 2 x 4 (51 x 102) een beweging van uit-omlaag-terug met de railvergrendelingsknop (18) losgedraaid. Trek de zaag maar buiten enaar u toe, breng de zaagkop omlaag maar het werkstuk en voltooi de zaagsnede door de zaag langzaam terug te duwen. Laat het zaagblad tijdens het�uitburen trekken Niet in contact komen met de bovenzijde van het werkstuk. De zaag kan dan�ar u toe komen, wat kan leiden tot persoonlijk letsel en beschadiging van het werkstuk.
Waarschuwing! Gebruik als een werkklem zodat u de controle behoudt en het risico van beschadiging van het werkstuk en van persoonlijk letsel wordt beperkt, als u uw handen op een afstand van minder dan 6'' (152 mm) van het zaagblad要去 hondenijdens het zagen.
Opmerking! De railvergrendelingsknop (18) moet los staan,.
omdat de zaag anders nicht langs de rails kan glijden.
Verstekzaagsneden worden gemaakt met de arm in een
andere hoek dan nul grades.
Deze hoek is vaak 45^ voor het makeen van hoeken, maar kan worden ingesteld in iedere standussen 47^ links of 47^ rechts. Maak de zaagsnede zoals hierboven wordt beschreven.
Wanner u een zaagsnede in verstek uitvoert op werkstukken die breder zichen dan 2 × 6 maar korter in lengte zichen,plaats dan.altijd de langere ziche gegen de langsgeleiding (Afb.O).
Wanneru door een bestaande potloodijn zaagt op een stuk hout, pas de hoek dan zo goed möglichk aan. Zaag het hout iets te lang af en bepaal in welke richting u de verstekhoek moet aanpassen door de afstand tussen de potloodijn tot de rand van de zaagsnede te meten, en zaag nogmaals. Dit zar enige oefening vragen, maar het is een veelgebruekte techniek.
Schuine zaagsneden
Een schuine zaagsnede is een afkortzaagsnede met het zaagblad in een hoek ten opzichte van het hout ingesteld. Draai voor het instellen van de schuine hoek de vergrendelknop voor schuine zaagsneden (12) los, en verplaats de zaag maar links. Draai de vergrendelknop stevig vast zodra de gewenste schuine hoek is ingesteld. De hoek voor schuin afkorten kan worden ingesteld van 3^ rechts tot 48^ links.
Kwaliteit van de zaagsnede
Hoe glad een zaagsnede is, hangt af van een aantal variabelen. Zaken als het materiaal dat worden gezaagd, het type zaagblad, de scherpte van het zaagblad en de能力和 de zaagsnede. Wanner een zo gelijkmatig mogelijkke zaagsnede is vereist, voor mallen en ander precisiewerk, zullen een scherp zaagblad (60-tanden carbide tip) en een langzame en gezijkmatige zaagsnelheid de gewenste resultaten geben.
Zorg er vooral voor dat het materiaal Niet kan bewegen of opkruipenijdens het zagen; klem het stevig op z'nplaats vast.
Haal.altijd de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen. Als er nogkleine splinters hout aan dechterzijde van het werkstuk uitsteken,plak dan een stuk afdekband op het hout waar de zaagsnede worden gemaakt. Zaag door de tape heen en verwijder de tape voorzichtig wanner u klaar bent.
Raadpleeg voor de diverse toepassingen van de zaag de lijst van aanbevolen zaagbladen voor uw zaag en kies er een die het Beste aan uw eisen voldoet. Raadpleeg Zaagbladen in het hoofdstuk Als optie verkrijgbare accessoires.
Positie van Iichaam en handen (Afb. O1-O4)
Plaats uw lichaam en handen bij het bedieren van de verstekzaag in de juiste positie, dat maakt het zagen gemakkelijker, nauwkeuriger en veiliger. Blijf met uw handenuit de buurt van het zaaggebied. Plaats uw handen Niet op een afstand van minder dan 6" (152 mm) van het zaagblad. Houd het werkstuk wonneer u zaagt stevig op de tafel en tegen de langsgeleiding. Houd uw handen in die positie totdat de Aan/Uit-schakelaar is vrijgegeben en het zaagblad volledig tot
stilstand is gekommen.
PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. ZET UW HANDEN NIET KRUISLINGS, ZOALS IN AFBEELDING O3 WORDT GETOOND.
Houd uw voeten stevig op de vloer en bewaar goed uw evenwicht. Volg de verstekarm wonneer u deze maar links of waar rechts verplaatst, en sta ie's opzij van het zaagblad. Kijk door de openings in de beschermkap als u een potloodlijn volgt.
Het werkstuk klemmen
Waarschuwing! Beperk het gevaar op ernstig persoonlijk letsel: zet het gereedschap uit en verwijder de accu voordatu het gereedschap verplaatst, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanner het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel.
Waarschuwing! Een werkstuk dat voor een zaagsnede is vastgeklemd, uitgebalanceerd en bevestigd, kan uit balans raken wanner de zaagsnede is voltooid. Een Nietuitgebalanceerde belasting kan de zaag of alles waar de zaag op is bevestigd, zoals een tafel of een werkbank, doe nantelen. Ondersteun het werkstuk goed wanner u een zaagsnede maakt die het werkstuk uit de balans kan brengen en zorg ervoor dat de zaag stevig met bouten is vastbezet op een stabel oppervlak. Persoonlijk letsel kan het gevolg zich.
Waarschuwing! De klemvoet要去 steeds boven de grondplaat van de zaag vastgeklemd blijven, wonneer de klem worden gebruikt. Klem het werkstuk.altijd vast op de grondplaat van de zaag - Niet op een ander onderdeel van het werkgebied. ControllerDat de klemvoet Niet op de rand van de grondplaat van der zaag is geklemd.
Waarschuwing! Gebruik alsijd een werkkleem zodate controle behoudt en het risico van beschadiging van het werkstuk en van persoonlijk letsel worden beperkt, als u uw handen op een afstand van minder dan 6'' (152 mm) van het zaagblad要去 honden tijdens het zagen. Als u Niet met de hand het werkstuk op de tafel of gegen de langsgeleiding kunt vasthouden (onregelmatige vom, enz.), of uw hand zou dan minder dan 6'' (152 mm) van het zaagblad af zich, moet u een klem of een andere voorzieening gebruiken.
Gebruik de materiaalklem die bij uw zaag worden geleverd. Als u een materiaalklem wilt kopen, neem dan contact op met uw dichtstbijzijnde leverancier of een Stanley Fatmax-servicecentrum.
Andere hulpmiddelen zoals veerklemmen, lijmklemmen of klemschroeven konnen waarschijnlijk goed van pas komen bij materiaal van bepalde afmetingen en vormen. Ga voorzichtig te werk bij hetkiezen enplaatsen van deze klemmen. Neem de tijd om de zaagsnede uit te proberen voordat u gaat zagen.
Een klemplaatsen (Afb.P)
Steek de klem (37) in het gat (19) awhile de langsgeleiding. De klem要去 aan dechterzijde van de verstekzaag wijzen. De groef op de klemstang要去 geheel in de grondplaat worden gestoken. Controller dat deze groef volledig in de grondplaat van de verstekzaag is gestoken. Als de groef zichtaar is, zit de klem Niet goed vast.
Draai de klem 180^ maar de voorzijde van de verstekzaag.
Draai de knop los zodat u de klem omhoog en omlaag kunt aanpassen, stel cervolgens de klem nauwkeurig af op het werkstuk door middel van de fijnafstellingsknop.
Opmerking: Plaats de klem op de tegenovergestelde zichdevan de grondplaat bij het schuin afzagen. PROBEER ALTIJDEERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD)VOORDAT U ZE UITVOERT, ZODAT U HET PAD VANHET ZAAGBLAD KUNT CONTROLEREN.CONTROLEERDAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DEBESCHERMKAP VERHINDERT.
Aanpassingen
Uw verstkzaag is in de fabriek ten tijde van de productie volledig en nauwkeurig afgesteld. Als ten gevolge van het vervoer, van werkzaamheden of een andere oorzaak een neue afstelling nodig is, volg dan onderstaande instructies voor het afstellen van uw zaag.
Wanner deze aanpassingen zijn uitgevoerd, zonden zich nauwkeurig要去en blijven. Neem nu even de tijd deze instructies nauwgezet op te volgen, zodat de nauwkeurigheid waartoe uw zaag in staat is, is gegarandeerd.
Aanpassing van de afkorthoek (Afb. Q1)
Vergrendel de arm in de omlaag-positie. Ontgrendel de verstkvergrendeling (5) en draai de verstkarm tot de verstkrendelknop (6) worden vergrendeld in de verstkstand voor 0^ . Vergrendel de knop voor de verstkvergrendeling Niet. Plaats een winkelhaak gegen de langsgeleiding van de zaag en het zaagblad, zoals worden getoond. (Raak de punten van de tanden van het zaagblad Niet met de winkelhaak aan. Als u dat doet zarat dan leiden tot een onnauwkeurige meting.) Als het zaagblad Niet haaks op de langsgeleiding staat, draai de langsgeleiding dan los en verplaats deze tot het zaagblad haaks op de langsgeleiding staat, dit kunt u meten met de winkelhaak. Let op dat moment Niet op de uitlezing van de verstekaanwijzer.
Afschuinhoek haaks op de tafel uitlijnen (Afb. Q2)
U kunt het zaagblad haaks op het tafelblad uitlijnen door de arm in de neerwaartse positie te vergrendelen met behulp van de vergrendelpen (20). Plaats een winkelhaak gegen het zaagblad, let op dat de haak Niet boven op een tand staat. Draai de vergrendelknop voor de aftschuinhoek (5) los en zorg ervoor dat de arm stevig gegen de 0^ aftschuinstop staat. Draai de 0^ stelschroef voor het aftschuienen met een 1/2'' (12,7 mm) dopsoleutel (niet meegeleverd) tot het zaagblad op 0^ staat ten opzichte van de tafel, gemeten met een winkelhaak.
Activering van de beschemkap en zichtbaarheid (Afb. V)
Waarschuwing! Gevaar voor beklemming. Beperk het risico van letsel, houd uw duim onder de bedieningshendel, wanner u de hendel omlaag trekt. De onderste beschemkap za omhoog bewegen wanner u de bedieningshendel waar beneden trekt, en daardoorkest u zich klemmen. De onderste beschemkap (4) is ontworpen voor het automatisch vrijgeven van het zaagblad wanner de arm omlaag worden gebracht en het bedekken van de arm wanner de arm omhoog worden gehaald. Laat de arm na ieder gebruik of na het uitvoeren van aanpassingen (zonder aandrijving van de zaag) een gehele cyclus doorlopen en controllerer dat de beschemkap gelijkmatig opent en geheel sluit. De kap mag Niet aanraking met het zaagblad komen. Haal met de arm omhoog de beschemkap omhoog (zaag uitgeschakeld), zoals worden getoond in Afbeelding V en LAST de arm waar los. De beschemkap要去 nol volledig sluiten. Gebruik de zaag Niet als de beschemkap Niet vrij beweegt en zich nicht nsel sluit. Zet de beschemkap nooit vast met een klem of met iets anders, in een geopende stand, wanner u met de zaag werk.
U kurz de beschemkap met de hand omhoog brengen wanner u zaagbladen monteert of verwijdert of als u de zaag wilt inspectoren.
BRENG DE ONDERSTE BESCHERMKAP NOOIT MET DE HAND OMHOOG ALS HET ZAAGBLAD NIET STILSTAAT.
Opmerking: Bij speciale zaagsneden in omvangrijk materiaal zar het nodig zich dat u de beschermkap met de hand omhoog brengt. Raadpleeg Groot materiaal zagen in het hoofdstuk Speciale Zaagsneden.
Het voorste gedeelte van de beschemkap heeft langwerpige openings, zodate u better zich heb tijdens het zagen. De lamellen in de beschemkap verminderen het rondvliegen van houtresten aanzienlijk, maar er zitten openings in de beschemkap waarom要去 u te allen tijde een verilgheidsbril dragen.
Rails
Controleer de rails (13) regelmatig op speling of ruimte. U kunt de rails schoonmaken met een schone droge doeck.
Het zagen van scholderijlijsten,kleine vitrines en andere vierzijdige werkstukken (Afb.R1,R2)
Als u goed wilt begrijpen hoe u de artikelen die hier worden genoemd, kunt maken, stellen wij voor te proberen enkele eenvoudige projecten uit te voeren met afvalhout, totdat u het werken met de zaag "in uw vingers krijgt".
Uw zaag is het perfecte gereedschap voor het in verstek zagen van hoeken, zoals afgebeeld in Afbeelding R1.
Tekening A in Afbeelding R2 toont een houtverbinding die is gemaakt met de aftschuinafstelling voor het in verstek zagen van de randen van twee plaatjes hout in hoeken van elk 45^ voor een hoek van 90^ . Voor deze verbinding is de verstkarm vergrendeld in de nulpositie en is de aftschuinafstelling vergrendeld op 45^ . Het hout is met de brede vlakke zijde gegen de tafel geplaatst en de smalle rand gegen de langsgeleiding. Dezelfde zaagsnede kan worden gemaakt door links en rechts verstek te zagen met de brede zijde gegen de langsgeleiding.
Sierlijsten en andere lijsten zagen (Afb. R2)
Tekening B in Afbeelding R2 toont een verbinding die is gemaakt door de verstekarm op 45^ teplaatsen en de twee platen in verstek te zagen, zodat een hoek van 90^ ontstaat. U kunt dit type verbinding makes door de aftschuinaanpassing op nul te stellen en de verstekarm op 45^ . Plaats het hout waar met de brede vlakte ziche op de tafel en met de smalle ziche tegen de langsgeleiding.
Afbeeldingen R1 en R2 zijn alleen voor voorwerpen met vier zijden. Verandert het aantal zijden, dan veranderen ook de verstekhoeken en de aftschuinhoeken. Onderstaande grafiek geeft de juiste instellenen voor het zagen van een uitenlopende reeks vormen.
Voorbeelden
| Aantal zichden Verstekhoek | of afschuinhoek |
| 4 45° | |
| 5 36° | |
| 6 30° | |
| 7 25,7° | |
| 8 22,5° | |
| 9 20° | |
| 10 18° |
In de grafiek worden ervan uitgegaan dat alle zijden een gelijke lengte hebben. Gebruik voor een vorm die nicht in de grafiek worden getoond, de volgende formule: 180^ gedeel door het,aantal,zijden is gelijk aan het verstek (als het materiaal verticaal worden gezaagd) of de aftschuinhoek (als het materiaalvlak worden gezaagd).
Samengesteld verstk zagen (Afb. R3)
Een samengesteld verstek is een zaagsnede die worden gemaatk door een verstekhoek en een aftschuinhoek tegelijkkertijd toe te passen. Dit is het type zaagsnede dat worden gezruikt voor het make van lijsten of kisten met schuine zichden, zoals afgebeeld in afbeelding R3.
Opmerking: Als de zaaghoek verandert van zaagsnede tot zaagsnede, controlleren dan dat de vergrendelknop van de aftschuinhoek en de handgreep voor de verstekvergrendeling stevig zijn vergrendeld. Deze要去en worden vergrendeld nadat u veranderingen hebt aangebracht in de aftschuinhoek of het verstek. De tabel aan het einde van deze handleiding (Tabel 1) helpt u met het kiezen van de juiste aftschuinhoek en instellingen van het verstek voor veelgebruekte samengestelde verstkzaagsneden. Selecteer de gewenste hoek A (Afb. R3) van uw project en zoek deze hoek op de bijbehorende parabool in de tabel. Volg vanaf dat punt de grafiekrecht maar beneden en kijk wat de juiste aftschuinhoek is en vind in een rechte lijn ook de juiste verstkhoek. Stel uw zaag af op de voorgeschreven hoeken en maak een,aantal proof zaagsneden. Oefen met het in elkaar passen van de stukken totdat u deze procedure in uw vingers krijgt.
Voorbeeld: Als u een 4-zijdige kist wilt make met buitenhoeken van 26^ (Hoek A, Afb. R3), gebruik dan de parabool rechts boven. Zoek waar zich 26^ bevindt op de schaalverdeling. Volg de horizontale snijdende lijn maar beiden+zijden voor een instelling van de verstekhoek op de zaag (42^) . Volg opdezelfde wijze de verticale snijdende lijn maar de bovenzijde of de onderzijde voor de instelling van de aftschuinhoek van de zaag (18^) . Probeer altijd de zaagsnedenuit op wat afvalhout zodat u deinstellenen van de zaag kut controleren.
Sierplintenzagen (Afb.S)
Rechte zaagsneden van 90^
Plaats het hout gegen de langsgeleiding en houd het op z'n plaats, zoals afgebeeld in Afbeelding S. Schakel de zaag in en LAST het zaagblad volledig op snelheid komen, LAAT de arm daarna gelijkmatig zakken door de zaagsnede.
Sierplinten zagen tot 3,5" (90 mm) hoog verticaal gegen de langsgeleiding
Plaats het materiaal zoals afgebeeld in afbeelding S. Alle zaagsneden要去en worden gemaakt met dechterzijde van de sierplint gegen de langsgeleiding en met de onderzijde van de sierplint gegen de tafel.
| Binnenhoek Buiter | hoek | |
| Linkerzijde | Verstek links 45° Behalve linkerzijde van zaagsnede | Verstek rechts 45° Behalve linkerzijde van zaagsnede |
| Rechterzijde | Verstek rechts 45° Behalve rechtzerzijde van zaagsnede | Verstek links 45° Behalve rechtzerzijde van zaagsnede |
Material tot 3,5" (90 mm) kan worden gezaagd zoals hierboven worden beschreiben.
Kroonlijsten zagen
Kroonlijsten passen alleen goed als zij met uiterste precisie in samengesteld verstek worden gezaagd.
De twee oppervlakken op een geveen stuk kronlijst hebben een hoek, die bij samenvoeging precies 90^ vormt. De meeste, maar nicht alle, kronlijsten hebben een bovenhoekchter (het deel dat plat gegen het plafond past) van 52^ en onderhoek acheer (het deel dat gegen de wand past) van 38^ . Uw verstkzaag heeft speciale vaste voortingestelde verstkpunten op 31,6 links en rechts voor het zagen van kronlijsten in de juiste hoek. Er is ook een merkteken op de schaalverdeling voor een aftschuinhoek op 33,8^ .
De grafiek Afschuinhoekinstelling/Type Zaagsnede geeft de juiste instellenen voor het zagen van kronlijsten. (De getallen voor de instellenen van verstekhoek en afschuinhoek zijn zeer precies en het is Niet gemakkelijk deze nauwkeurig op uw zaag in te stellen.) Aangezien de hoeken van de meeste vertrekken Niet precies 90^ ়, moet u toch uw instellenen nauwkeurig afstellen.
Instructies voor het zagen van kroonlijsten die vlak liggen en de functies voor samengesteld verstek gebruiken
Leg de kroonlijst met de brede achechterzijde vlak op de zaagtafel (36) (Afb. T1).
De instellingen hieronder zijn voor alle standardkreonlijsten met hoeken van 52^ en 38^ .
| Afschuinhoek instellen Type z | zagsnede |
| 33,8° | LINKERZIJDE, BINNENHOEK:1. Bovenzijde van kroonlijst gegen langsgeleiding2. Verstektafel ingesteld rechts 31,62°3. Behalve linker uiteinde van zaagsnede |
| 33,8° | RECHTERZIJDE, BINNENHOEK:1. Onderzijde van kroonlijst gegen langsgeleiding2. Verstektafel ingesteld links 31,62°3. Behalve linker uiteinde van zaagsnede |
| 33,8° | LINKERZIJDE, BUITENHOEK:1. Onderzijde van kroonlijst gegen langsgeleiding2. Verstektafel ingesteld links 31,62°3. Behalve,rechter uiteinde van zaagsnede |
| 33,8° | RECHTERZIJDE, BUITENHOEK:1. Bovenzijde van kroonlijst gegen langsgeleiding2. Verstektafel ingesteld rechts 31,62°3. Behalve,rechter uiteinde van zaagsnede |
Opmerking: Denk er bij het instellen van de hoeken voor afschuinen en verstek aan dat de hoeken die worden weergegeven voor kroonlijsten zeer precies+zijn en moeilijk nauwkeurig zich in te stellen. Aangezien zij gemakkelijk wat kunnen verschuiven en er maar heel weinig vertrekken zich die precies rechte hoeken hebben,要去en alle instelleningen op een stuk afvalmaterialiaal worden getest.
Alternativeve methode voor het zagen van kroonlijsten
Plaats de kronlijst met een hoekussen de langsgeleiding (11) en de zaagtafel (36), met de bovenkant van de kronlijst gegen de zaagtafel en de onderkant gegen de langsgeleiding, zoals afgebeeld in afbeeling T1.
Het voordeel van het volgens deze methode zagen van kroonlijsten is dat er geen schuine zaagsnede nodig is. Er{kunnen zeerkleine veranderingen in de verstekhoek worden aangebracht zonder gevolgen voor de aftschuinhoek. OpDEXe manier kan voor andere hoeken dan hoeken van 90^ de zaag snel en gemakkelijk worden aangepast.
Instructies voor het zagen van kroonlijsten onder een hoek tussen de langsgleiding en de grondplaat voor alle zaagsneden
Deze zaag kan kroonlijsten van 9/16" (14 mm) x 3-5/8" (92 mm) zagen.
Leg de kroonlijst zo neer dat de onderzijde van de kroonlijst (het gedeelte dat gegen de wand uitkomt) gegen de langsgeleiding ligt (11) en de bovenzijde van de kroonlijst op de zaagtafel (36) rust, Zoals afgebeeld in afbeeling T2.
De gehoekte "vlakke gedeelten" aan dechterzijde van de kroonlijst要去enrecht gegen de langsgeleiding van de zaagtafel (36) liggen.
| Binnenhoek Buitenhock | ||
| Linkerzijde | Verstek rechts op 45°Behalve rechterzijde van zaagsnede | Verstek links op 45°Behalve rechterzijde van zaagsnede |
| Rechterzijde | Verstek links op 45°Behalve linkerzijde van zaagsnede | Verstek rechts op 45°Behalve linkerzijde van zaagsnede |
Speciale zaagsneden
Maak nooit een zaagsnede als het materiaal Niet stevig vastligt op de tafel en gegen de langsgeleiding.
Gebogen Materialiaal (Afb. U1, U2)
Wanner u gebogen materiaal zaagt, moet u het alkijdplaatsen zoals worden getoond in afbeelding U1 en nooit zoals wordt getoond in afbeelding U2. Wanner u het materiaal Niet goed plaatst zar dat ertoe leiden dat het zaagblad aan het einde vastloopt.
Rond materialiazagen
Rond materiaal moet gegen de langsgeleiding worden geklemd of gezogen zodate het Niet kan wegrollen. Dit is uiterst belangrijk wonneer u zaagsnede onder een hoek maakt.
Groot materialiaal zagen (Afb.V)
Zo nu en dan zult u een stuk hout wollen zagen dat ieits te groot is en nicht onder de onderste beschemkap past. Als u de beschemkap over het hout wilt zetten, schakel dan de zaaguit en plaats uwrechterland op de bedieningshandgreep, uwrechter duim buiten het bovengedeelte van de beschemkap en rol de beschemkap net vrij van het hout, zoals afgebeeld in Afbeelding V. Laat de beschemkap los voordat u de motor start. Het beschemmingsmechanisme zar goed functioneren tijdens het zagen. Doe dit alleen wonneer het nodig is. MAAK DE BESCHERMKAP NOOIT VAST MET TAPE OF WAT DAN OOK, WANNEER U MET DEZE ZAAG WERKT.
Onderhoud
Waarschuwing! Beperk het gevaar op ernstig persoonlijk letsel: zet het gereedschap uit en verwijder de accu voordatu het gereedschap verplaatst, een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanner het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel.
Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, raak NOoit de scherpe punten van het zaagblad aan met uw vingers of handenijdens het uitvoeren van onderhoudswerkzaamheden.
Gebruik GEEN smeermiddelen of reinigingsmiddelen (vooral nicht in spuitbussen) in de buurt van de kunststof beschemkap. Het polycarbonaat materiaal dat in de beschemkap worden gebruikt, kan door bepalde chemicalien worden aangetast.
Alle lagers zijn afgesloten. Ze zijn gesmeerd voor de totale levensduur en vereisen geen onderhoud.
Verwijder zo nu en dan alle stof- en houtdeeltjes bij EN ONDER de basisplaat en het draaiplateau. Ook al is de zaag voorzien van gaten zodate het stof er door kan, is het toch möglich dat stof zich ophoopt.
De borstels zijn ontworpen voor een aantal gebruiksjaren. Als ze要去en worden verrangen, breng het gereedschap dan maar uw dichtstbijzijnde servicecentrum.
Problemen oplossen
| Probleem Mo | gelijke oorzaak Oplossing | |
| Zaag start nicht. | De accu is Niet geplaatst. | Plaats de accu. Raadpleeg Accuplaatsen en verwijderen. |
| Accu is Niet opgeladen. | Laad de accu op. Raadpleeg Oplaadprocedure. | |
| Koolborstels+zijn versleten | Laat door een geauthoriseerd servicecentrum de koolborstels verwangen. | |
| De zaag maakt zaagsneden waarmee u Niet tevreden bent. | Bot zaagblad. | Vervang zaagblad. Raadpleeg Een zaagblad verwisselen of een neuen zaagbladplaatsen. |
| Zaagbladchterstvoren gemonteerd. | Draai het zaagblad om.Raadpleeg Een zaagblad verwisselen of een/Newu zaagbladplaatsen. | |
| Lijm of teen op het zaagblad. | Neem het zaagblad los en reinig het met grof staalwol en terpentine of met een ovenreiniger. | |
| Onjuist zaagblad voor het werk dat u aan het doen bent. | Vervang het zaagblad door een zaagblad van een ander type. | |
| De werklamp knippert. | De accu is Niet opgeladen | Laad de accu op. Raadpleeg Oplaadprocedure. |
| Machine tritt heel erg. | Zaag Niet stevig gemonteerd op standaard of werkbank. | Zet alle bevestigingsmaterialaal goed vast. Raadpleeg Montage op werkbank |
| Standaard of werkbank staat op een ongelijke vloer. | Plaats de standaard ofwerkbank op een vlak, waterpas oppervlak. | |
| Beschadigd zaagblad. | Vervang zaagblad. Raadpleeg Een zaagblad verwisselen of een neueu zaagbladplaatsen. | |
| Probleem Moeglièke oorzaak Oplossing | ||
| Maakt geen nauwkeurige zaagsneden in verstek. | Verstekschaalverding is nicht goed afgesteld. | Controler en stel af. Raadpleeg Afstelling van de schaalverding voor verstekzagen in hoofdstuk Aanpassingen. |
| Zaagblad staat Niet haaks op de langsgeleiding. | Controler en stel af. Raadpleeg Afstelling van de schaalverding voor verstekzagen in hoofdstuk Aanpassingen. | |
| Zaagblad staat Niet haaks op de tafel. | Controler en stel af. Raadpleeg Afschuihnoek haaks op de tafel uitlijnen in hoofdstuk Aanpassingen. | |
| Het werkstuk beweegt | Klem het werkstuk stevig vast op de langsgeleiding of lijm schuurpapier 120 met rubbercement op de langsgeleiding. | |
| Zaagplaat versleten of beschadigd. | Breng de zaag maar een erkend servicecentrum. | |
| Materialien klemt het zaagblad. | Gebogen materiaal zagen. | Raadpleeg Gebogen materiaal in hoofdstuk Speciale Zaagsneden. |
Bescherming van het milieu
Gescheiden afvalinzameling. Producten en accu's die zich voorzien van dit symbologen Niet worden weggegooid bij het normale huishoudafval.
Producten en accu's bevatten materialen die kuren worden herwonnen en gerecycled waardoor de vraag maar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatatie is beschikbaar op www.2helpU.com
Technische gegevens
| SFMCS701 (H1) | |||
| Spanning V 18 | |||
| Snelheid /min 3.800 | |||
| Zaagblad buitendiameter mm 190 | |||
| Asgat diameter mm 16 | |||
| Zaagblad max. zaagplaat mm 1,8 | |||
| Gewicht zonder accu kg 10 | |||
| Dikte zaagblad | mm 1,0 | ||
| Verstek (max. posities) | ° 47 | ||
| Afschuinen (max. posities) | ° 47 | ||
| 0 graden verstek | horizontal | mm | 50 x 216 |
| vertical | mm | 90 x 15 | |
| 45 graden verstek rechts | horizontal | mm | 50 x 152 |
| vertical | mm | 90 x 15 | |
| 45 graden verstek links | horizontal | mm | 50 x 152 |
| vertical | mm | 90 x 15 | |
| 45 graden afschuinen links | horizontal | mm | 50 x 152 |
| vertical | mm | 50 x 15 | |
| Accu | SFMCB201 | SFMCB202 | SFMCB204 | SFMCB206 | |
| Span- ning | VDC | 18 | 18 | 18 | 18 |
| Capaci- teit | Ah | 1,5 | 2,0 | 4,0 | 6,0 |
| Type | Li-Ion | Li-Ion | Li-Ion | Li-Ion | |
| Lader | SFMCB11 | SFMCB12 | SFMCB14 | ||
| Ingangsspanning | VAC | 230 | 230 | 230 | |
| Uitgangsspan- ning | VDC | 18 | 18 | 18 | |
| Laadstroom | A | 1,25 2 | 4 | ||
| Geluidsdrukniveau, volgens EN 62841: | |||||
| LpA (geluidsdruk) 83,0 dB(A), meetonzekerheid (K) 3 dB(A) | |||||
| LwA (geluidsvermögen) 94,5 dB(A), meetonzekerheid (K) 3 dB(A) | |||||
EG-verklaring van overeenstemming
RICHTLIJN VOOR MACHINES
SFMCS701 Telescopische akfort- en verstkzaag
Stanley Europa verklaart dat byeze producten die worden beschreiben onder "technische gegevens" voldoen aan: EN62841-1:2015, EN62841-3-9:2015+A11:2017
Deze producten voldoen ook aan Richtlij 2006/42/EC, 2014/30/EU en 2011/65/EU.
Neem voor meer informatie contact op met STANLEY FATMAX op het volgende adres, of kijk op deijkenkant van deze handleiding.
De ondergetekte is verantwoordelijk voor de samenstelling van het technische bestand en leegt deze verklaring af namens STANLEY FATMAX.
Ed Higgins
Director - Consumer Power Tools Stanley Europe, Egide Walschaertsstraat14-18, 2800 Mechelen, Belgie 08/05/2020
NEDERLANDS
(Vertaling van de originele instructies)
Garantie
Stanley Europe heeft vertrouwen in zijn producten en kBiedt consumpten een garantie van 12 maanden vanaf de datum van aankoop Deze garantie is een aanvulling op uw wettelijk rechten en maakt op geen enkele wijze inbreuk waarop. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone. Voor een garantie-aanspraak要去 uw aanspraak in overeenstemming�zijn met de STANLEY FATMAX garantievoorwaarden en要去 u een bewijs van aankoop overleggen aan de verkoper of een geauthoriserde reparatiemonteur. De garantievoorwaarden van de Stanley Europe 1-jarige garantie en het adres van een geauthoriserde reparatiemonteur bij u in de buurt, kurz u vinden op www.2helpU.com, of door contact op te nemen met het Stanley Europe kantoort bij u in de buurt, het adres staat in deze handeiding vermeld.
Bezoek once website www.stanley.eu/3 om uw nieuwe STANLEY FATMAX product te registeren, zodate u updates over nieuwe producten en speciale aanbiedingen kurz ontvangen.
