SST1800 - Zaag STANLEY - Gratis gebruiksaanwijzing en handleiding

Producttype	Tafelzaag
Merk	STANLEY
Model	SST1800
Voedingsspanning	230 V AC, 50 Hz
Opgenomen vermogen	1800 W
Onbelast toerental	4800 min⁻¹
Zaagblad diameter	254 mm
Asgat diameter	30 mm
Maximale zaagdiepte bij 90°	80 mm
Maximale zaagdiepte bij 45°	50 mm
Kantelbereik zaagblad (afschuining)	0 - 45°
Afmetingen tafelblad	560 x 680 mm
Gewicht	28,8 kg
Geluidsdrukniveau (L_PA)	87,5 dB(A)
Geluidsvermogensniveau (L_WA)	103,5 dB(A)
Geluidsonzekerheid (K)	3 dB(A)
Veiligheidsvoorzieningen	Beschermkap, scheidmes, terugslagbeveiliging, overbelastingsbeveiliging
Hoofdfuncties	Langs- en dwarssneden, afschuiningssneden, groeven (met accessoires)
Inhoud van de verpakking	Tafelzaag, zaagblad 60T, beschermkap, verstekmeter, langsaanslag, stofafzuigslang, adapter, steeksleutels, duwstok, smalsnijgeleider, handleiding
Onderhoud en reiniging	Reinigen met een droge doek, ventilatieopeningen uitblazen, geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Laat repareren door een erkend servicecentrum, gebruik identieke onderdelen
Normen en conformiteit	2006/42/EG, EN62841-1, EN62841-3-1, 2014/30/EU, 2011/65/EU

Veelgestelde vragen - SST1800 STANLEY

Hoe vervang ik het zaagblad van de tafelzaag SST1800 ?

Koppel het gereedschap los. Verwijder de beschermkap en de tafelplaat. Blokkeer de as met de twee steeksleutels, draai de moer los in de draairichting van het zaagblad. Verwijder de buitenste flens en het zaagblad. Reinig de flenzen, plaats het nieuwe zaagblad met de tanden naar voren en naar beneden. Monteer de buitenste flens en de moer, draai vast. Plaats de tafelplaat en de beschermkap terug.

Wat is de maximale zaagdiepte bij 90° ?

De maximale zaagdiepte bij 90° is 80 mm. Bij 45° is deze 50 mm.

Hoe stel ik de zaagbladhelling in voor een afschuining?

Draai de vergrendelknop van de afschuiningsinstelling (10) los. Draai aan het kantelwiel (13) om de hoek in te stellen tussen 0° en 45°. Draai de vergrendelknop weer vast.

Welke soorten zaagsneden kan ik met deze zaag maken?

Deze zaag maakt langs- en dwarssneden, afschuiningssneden en met accessoires groeven. Niet geschikt voor metaal, cement of metselwerk.

Hoe gebruik ik de langsaanslag voor een langssnede?

Plaats de langsaanslag (5) op de geleidingsrail, rechts of links van het zaagblad. Stel de zaagbreedte in door de aanslag te verplaatsen en gebruik de schaalverdeling. Vergrendel met de handgreep (15). Duw het werkstuk tussen de aanslag en het zaagblad, gebruik zo nodig de duwstok.

Hoe onderhoud ik de tafelzaag?

Koppel het gereedschap los voor onderhoud. Reinig de tafel en de ventilatieopeningen met een droge doek of perslucht. Gebruik geen oplosmiddelen. Controleer regelmatig de goede werking van de beschermkap en het scheidmes.

Wat zijn de belangrijke veiligheidsvoorzieningen?

De belangrijkste voorzieningen zijn: de beschermkap (2), het scheidmes (3), de terugslagbeveiliging en de overbelastingsbeveiliging (23). Deze moeten altijd aanwezig en in goede staat zijn.

Hoe vervoer ik de zaag?

Klap de poten in voor de transportstand. Gebruik de handgreep (verticale bovenpoten). Bedek het zaagblad met de beschermkap. Gebruik nooit de beschermkap om de zaag te dragen.

Wat zijn het vermogen en de spanning van het gereedschap?

De voeding is 230 V AC, 50 Hz, met een opgenomen vermogen van 1800 W. Gebruik een geschikt verlengsnoer (doorsnede min. 1,5 mm², max. 30 m).

Wat te doen bij blokkering van het zaagblad?

Schakel de zaag onmiddellijk uit en haal de stekker eruit. Verwijder voorzichtig het werkstuk. Als de overbelastingsbeveiliging is geactiveerd, druk dan op de knop (23) nadat u de stekker eruit heeft gehaald en de blokkering hebt opgelost. Controleer of het zaagblad vrij kan draaien voordat u opnieuw start.

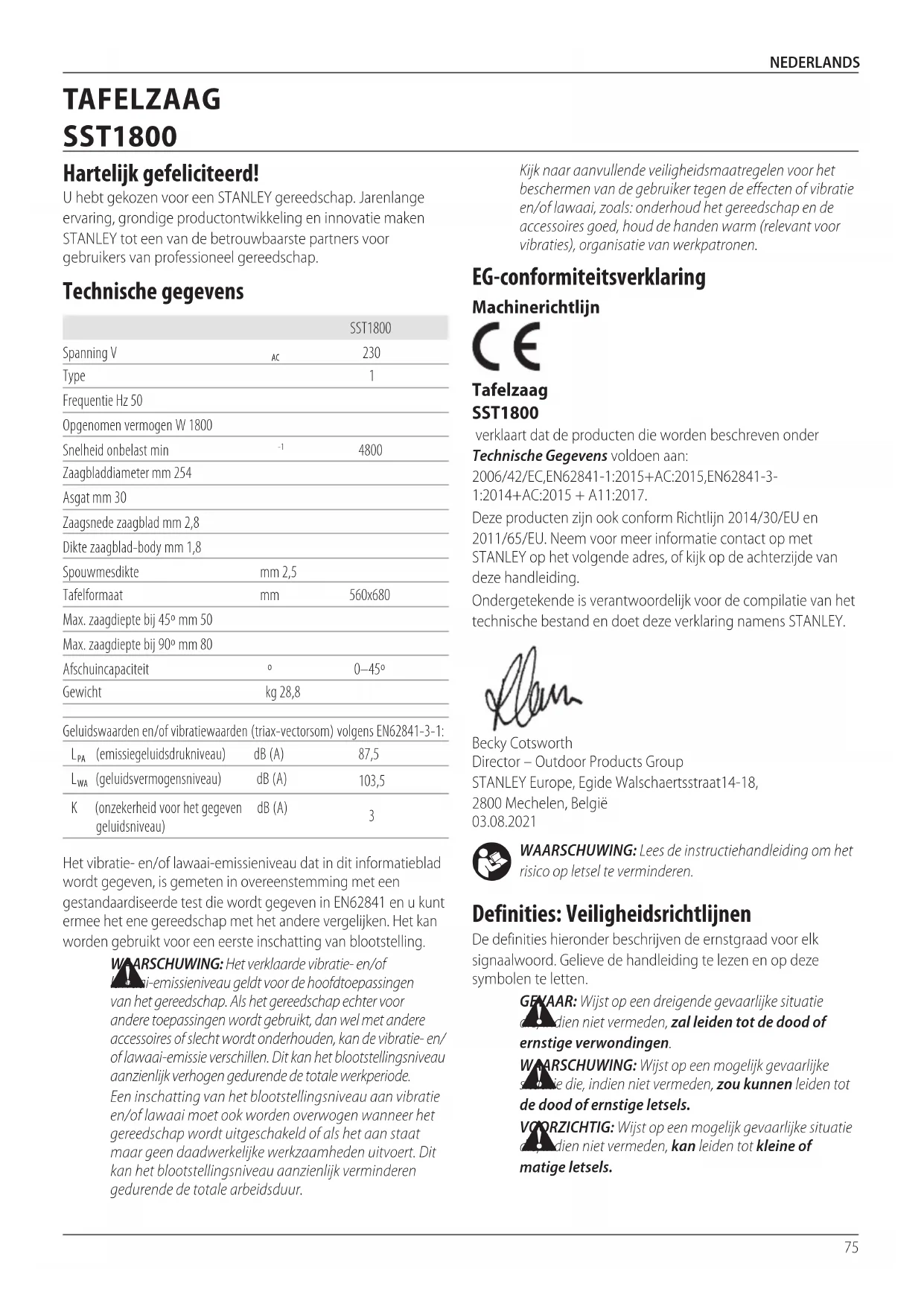

GEBRUIKSAANWIJZING SST1800 STANLEY

Nederlands (vertaald vanuit de originele instructies) 75

Hartelijk gefeliciteerd!

U hebt gekozen voor een STANLEY gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken STANLEY tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		SST1800
Spanning V	AC	230
Type		1
Frequentie Hz 50
Opgenomen vermogen W 1800
Snelheid onbelast min	-1	4800
Zaagbladdiameter mm 254
Asgat mm 30
Zaagsnede zaagblad mm 2,8
Dikte zaagblad-body mm 1,8
Spouwmesdikte	mm 2,5
Tafelformaat	mm	560x680
Max. zaagdiepte bij 45° mm 50
Max. zaagdiepte bij 90° mm 80
Afschuincapaciteit	°	0–45°
Gewicht	kg 28,8
Geluidswaarden en/of vibratiewaarden (triax-vectorsom) volgens EN62841-3-1:
L_PA (emissiegeluidsdrukniveau)	dB (A)	87,5
L_WA (geluidsvermogensniveau)	dB (A)	103,5
K (onzekerheid voor het gegeven geluidsniveau)	dB (A)	3

Het vibratie- en/of lawaai-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test die wordt gegeven in EN62841 en u kunt ermee het ene gereedschap met het andere vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie- en/of lawaai-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie- en/of lawaai-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode. Een inschatting van het blootstellingsniveau aan vibratie en/of lawaai moet ook worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Kijk naar aanvullende veiligheidsmaatregelen voor het beschermen van de gebruiker tegen de effecten of vibratie en/of lawaai, zoals: onderhoud het gereedschap en de accessoires goed, houd de handen warm (relevant voor vibraties), organisatie van werkpatronen.

EG-conformiteitsverklaring

Machinerichtlijn

Tafelzaag

SST1800

verklaart dat de producten die worden beschreven onder

Technische Gegevens voldoen aan:

2006/42/EC,EN62841-1:2015+AC:2015,EN62841-3-

1:2014+AC:2015+A11:2017.

Deze producten zijn ook conform Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met STANLEY op het volgende adres, of kijk op de achterzijde van deze handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en doet deze verklaring namens STANLEY.

Becky Cotsworth

2800 Mechelen, België

03.08.2021

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GENAAR: Wijst op een dreigende gevaarlijke situatie dien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke die die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie dien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

p risico van een elektrische schok.

p brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Vrijheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn

meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende

onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat

u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.
b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke

vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.

Veiligheidsvoorschriften voor tafelzagen

1) Waarschuwingen over afscherming

a) Houd beschermkappen op hun plaats. Beschermkappen moeten in goede werkende staat zijn en goed zijn gemonteerd. Een beschermkap die los of beschadigd is, of niet goed functioneert, moet worden gerepareerd of worden vervangen.
b) Gebruik altijd de afscherming van het zaagblad, een spouwmes en een antiterugslagborging voor alle zaagwerkzaamheden. Bij zaagwerkzaamheden waarbij het zaagblad het werkstuk geheel doorzaagt helpen de beschermkap en andere veiligheidsvoorzieningen het risico van letsel te beperken.
c) Bevestig de beschermende voorzieningen onmiddellijk na het voltooien van een handeling (zoals rabatzagen), waarbij de afscherming, het spouwmes en/of de antiterugslagborging moeten worden verwijderd, opnieuw. De afscherming, het spouwmes en de antiterugslagborging helpen het risico van letsel te beperken.
d) Let erop dat het zaagblad de beschermkap, het spouwmes of het werkstuk niet raakt, voor dat schakelaar op Aan wordt gezet. Onbedoelde aanraking van deze items met het zaagblad kan tot een gevaarlijke situatie leiden.
e) Stel het spouwmes af zoals wordt beschreven in deze instructiehandleiding. Onjuiste tussenruimte, plaatsing en uitlijning kan maken dat het spouwmes niet goed werkt bij het voorkomen van terugslag.
f) Het spouwmes en de antiterugslagborging- werken alleen als ze op het werkstuk worden gezet. Het spouwmes en de antiterugslagborging werken niet goed wanneer werkstukken worden gezaagd die te kort zijn om door het spouwmes en de anti-terugslagborging te worden vastgehouden. Onder die omstandigheden kan een terugslag niet door het spouwmes en de antiterugslagborging voorkomen worden.
g) Gebruik het zaagblad dat geschikt is voor het spouwmes. Het spouwmes kan alleen goed werken als de diameter van het zaagblad is afgestemd op het spouwmes, de body van het zaagblad dunner is dan het spouwmes en de zaagbreedte van het zaagblad groter is dan de dikte van het spouwmes.

2) Waarschuwingen bij zaagwerkzaamheden

a)

GEVAAR: Plaats nooit uw vingers of handen in de buurt van of in een lijn met het zaagblad. Een ogenblik van onoplettendheid of een verkeerde beweging kan uw hand bij het zaagblad brengen en ernstig persoonlijk letsel tot gevolg hebben.

b) Voer het werkstuk uitsluitend tegen de draairichting van het zaagblad in. Wanneer u het werkstuk boven de

zaagtafel aanvoert in dezelfde richting als het zaagblad draait, kan ertoe leiden dat het werkstuk, en uw hand, in het zaagblad worden getrokken.

c) Voer nooit met de verstekmeter het werkstuk aan wanneer u delen van het werkstuk afzaagt en gebruik niet de langsgeleiding als een stop bij het afkorten met de verstekmeter. Wanneer u het werkstuk geleidt met de langsgeleiding en de verstekmeter samen, zal het zaagblad gemakkelijker vastlopen en zal eerder terugslag optreden.
d) Pas bij het afkorten altijd de aanvoerdruk van het werkstuk toe tussen de langsgeleiding en het zaagblad. Duw het werkstuk aan met een duwhout wanneer de afstand tussen de langsgeleiding en het zaagblad kleiner is dan 150 mm, en gebruik een duwhout wanneer de afstand kleiner is dan 50 mm. Dergelijke "hulpstukken" houden uw hand op veilige afstand van het zaagblad.
e) Gebruik alleen de aanduwstok die wordt geleverd door de fabrikant of die is vervaardigd in overeenstemming met de instructies. De aanduwstok zorgt voor voldoende afstand tussen uw hand en het zaagblad.
f) Gebruik nooit een beschadigde of ingezaagde aanduwstok. Een beschadigde aanduwstok kan breken en dan kan uw hand tegen het zaagblad komen.
g) Gebruik het gereedschap niet uit de "losse hand". Plaats en geleid het werkstuk altijd met de langsgeleiding of de verstekmeter. "Losse hand" betekent dat u met uw handen het werkstuk ondersteunt of geleidt, in plaats van met de langsgeleiding of de verstekmeter. Zagen met de losse hand leidt tot verkeerde uitlijning, vastlopen en terugslag.
h) Reik nooit rond of over een draaiend zaagblad. Wanneer u uw hand uitsteekt naar een werkstuk kan dat leiden tot het per ongeluk aanraken van een bewegend zaagblad.
i) Zorg voor aanvullende ondersteuning van het werkstuk aan de achterzijde en/of de zijkanten van de zaagtafel zodat u lange en/of brede werkstukken waterpas kunt houden. Een lang en/of breed werkstuk zal misschien doorhangen op de rand van de zaagtafel, waardoor u de controle kunt verliezen en het zaagblad kan vastlopen en kan terugslaan.
j) Voer het werkstuk aan met een gelijkmatige snelheid. Buig of draai het werkstuk niet. Als het zaagblad vastloopt, schakel het gereedschap dan onmiddellijk uit, maak het stroomloos en verhelp het probleem. Wanneer het zaagblad vastloopt in het werkstuk kan dat leiden tot terugslag of tot het vastlopen van de motor.
k) Verwijder geen delen van afgezaagd materiaal terwijl het zaagblad draait. Het materiaal kan vast komen te zitten tussen de langsgeleiding of aan de binnenzijde van de beschermkap van het zaagblad en dan kan het zaagblad uw vingers naar binnen trekken. Schakel

de zaag uit en wacht tot het zaagblad stopt voordat u materiaal verwijdert.

1) Gebruik een hulpgeleider in contact met het tafelblad bij het zagen van werkstukken die minder dan 2 mm dik zijn. Een dun werkstuk kan vast komen te zitten onder de langsgeleiding en een terugslag veroorzaken.

3) Oorzaken van terugslag en bijbehorende waarschuwingen

Terugslag is een plotselinge reactie van het werkstuk wanneer het zaagblad bekneld raakt of vastloopt of bij een niet goed uitgelijnde zaagsnede ten opzichte van het zaagblad of wanneer een deel van het werkstuk vast komt te zitten tussen het zaagblad en de langsgeleiding of een ander vast voorwerp.

Heel vaak wordt bij een terugslag het werkstuk van de tafel gelicht door het achterste gedeelte van het zaagblad en wordt het in de richting van de gebruiker geworpen.

Terugslag is het gevolg van een verkeerd gebruik en/of onjuiste gebruiksomstandigheden van de zaag en kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen zoals hieronder worden vermeld.

a) Ga nooit in een rechte lijn achter het zaagblad staan. Plaats uw lichaam altijd aan dezelfde zijde van het zaagblad als de langsgeleiding. Terugslag kan het werkstuk met hoge snelheid werpen naar iemand die voor de zaagtafel en in één lijn met het zaagblad staat.
b) Reik nooit over of achter het zaagblad, bijvoorbeeld om aan het werkstuk te trekken of om er het werkstuk te ondersteunen. U zult misschien per ongeluk het zaagblad aanraken of terugslag kan uw vingers in het zaagblad trekken.
c) Houd het werkstuk dat wordt afgezaagd nooit tegen het draaiende zaagblad en druk het werkstuk nooit tegen het draaiende werkstuk. Wanneer u het werkstuk dat wordt afgezaagd tegen het zaagblad drukt, kan het zaagblad vastlopen en kan terugslag ontstaan.
d) Lijn de langsgeleiding parallel uit met het zaagblad. Een niet goed uitgelijnde langsgeleiding kan het werkstuk tegen het zaagblad drukken en zo kan terugslag ontstaan.
e) Leid het werkstuk met een veerklemplaat over de tafel en de langsgeleiding wanneer u zaagwerkzaamheden uitvoert zoals rabatzagen. Een verklemplaat helpt het werkstuk onder controle te houden in het geval van terugslag.
f) Ondersteun grote panelen zodat het risico van het bekneld raken van het zaagblad en van terugslag tot een minimum wordt beperkt. Grote panelen kunnen onder hun eigen gewicht doorzakken. Er moeten steunen worden geplaatst onder alle delen van het paneel dat over het bovenblad van de zaagtafel hangt.
g) Ga extra voorzichtig te werk bij het zagen van een werkstuk dat gedraaid, verwrongen of krom is of dat geen rechte rand heeft waarmee u het kunt leiden langs een verstekmeter of een langsgeleiding. Een werkstuk dat gedraaid, verwrongen of krom is, is onstabiel

en veroorzaakt verkeerde uitlijning van de zaagplaat met het zaagblad, en veroorzaakt vastlopen en terugslag.

h) Zaag nooit meer dan een werkstuk, stapel werkstukken niet verticaal of horizontaal. Het zaagblad kan een of meer delen oppakken en terugslag veroorzaken.
i) Centreer, wanneer u een zaag opnieuw start in het werkstuk, het zaagblad in de zaagsnede zodat de zaagtanden niet in het materiaal vastzitten. Als het zaagblad is vastgelopen, kan het omhoog komen of terugslaan uit het werkstuk wanneer de zaag opnieuw wordt gestart.
j) Houd zaagbladen schoon, scherp en met voldoende gezette vertanding. Gebruik nooit kromme zaagbladen of zaagbladen met gescheurde of afgebroken tanden. Met scherpe en op juiste wijze gezette zaagbladen worden vastlopen en terugslaan tot een minimum beperkt.

4) Waarschuwingen voor de bedieningsprocedure van de tafelzaag

a) Schakel de tafelzaag uit en verwijder de voedingsbron wanneer u de tafelinzet verwijderd, het zaagblad vervangt of aanpassingen aanbrengt aan het spouwmes, de antiterugslagborging of de afscherming van het zaagblad en wanneer de machine onbeheerd wordt achtergelaten. Voorzorgsmaatregelen zullen ongelukken voorkomen.
b) Laat de tafelzaag nooit draaien zonder dat u er toezicht op houdt. Schakel de tafelzaag uit en laat het gereedschap niet onbeheerd achter voordat het volledig tot stilstand is gekomen. Een werkende zaag waar geen toezicht op wordt gehouden, is een risico dat niet kan worden overzien.
c) Plaats de tafelzaag op een goed verlichte plaats die waterpas is en waar u goed rechtop en in evenwicht kunt blijven staan. De zaag moet worden geïnstalleerd op een plaats waar genoeg ruimte is en waar u gemakkelijk de omvang van uw werkstuk kunt hanteren. In krappe, donkere ruimtes en op ongelijke gladde vloeren zullen gemakkelijk ongelukken gebeuren.
d) Verwijder regelmatig het zaagsel onder de zaagtafel en/of de stofopvanginstallatie. Opeenhopingen van zaagsel zijn brandbaar en kunnen vlam vatten.
e) De tafelzaag moet stevig worden vastgezet. Een tafelzaag die niet goed is vastgezet kan van zijn plaats komen of omvallen.
f) Verwijder gereedschap, afgezaagde stukken hout, enz. van onder de tafel voordat u de tafelzaag inschakelt. Afleiding of een mogelijk vastlopen van de zaag kunnen gevaarlijk zijn.
g) Gebruik altijd zaagbladen met de juiste omvang en vorm (ruitvormig tegenover rond) van het asgat. Zaagbladen die niet passen bij de montagevoorziening

van de zaag, zullen excentrisch lopen, met een verlies van controle als gevolg.

h) Gebruik nooit een beschadigde of onjuiste montagevoorziening voor het zaagblad, zoals flenzen, zaagbladringen, bouten en moeren. Deze montagevoorzieningen zijn speciaal ontworpen voor uw zaag, voor veilig werken en optimale prestaties.
i) Ga nooit op de tafelzaag staan, gebruik de zaag niet als opstapje. Ernstig letsel kan ontstaan als het zaaggereedschap omvalt of als iemand per ongeluk in aanraking komt met het gereedschap.
j) Let erop dat het zaagblad zo is geïnstalleerd dat het in de juiste richting draait. Gebruik geen slijpschijven, draadborstels of schuurschijven op een tafelzaag. Een onjuiste installatie van het zaagblad of gebruik van accessoires die niet worden aanbevolen kan ernstig letsel veroorzaken.

Aanvullende veiligheidsregels voor zaagtafels

WAARSCHUWING: Door het zagen van kunststoffen, niet hout en andere materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zelf afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagblad tijdens het zagen kan toenemen.

• Let erop dat het zaagblad in de juiste richting draait en dat de tanden naar de voorzijde van de zaagbank wijzen.
• Let erop dat alle klemhandgrepen vastzitten voordat u een bedieningshandeling start.
• Het is belangrijk dat alle zaagbladen en flenzen schoon zijn en dat de grote oppervlak van de klemring tegen het zaagblad zitten. Draai de moer van de spandoorn stevig vast.
• Zorg ervoor dat het spouwmes is afgesteld op de juiste afstand van het zaagblad.
• Gebruik de zaag nooit zonder dat de bovenste en onderste beschermkap op hun plaats zitten.
• Breng geen smeermiddelen op het zaagblad aan terwijl het loopt.
• Houd de aanduwstok altijd op de vaste plaats indien deze niet wordt gebruikt.
• Gebruik de bovenste beschermkap niet om de machine vast te pakken of te transporteren.
• Oefen geen zijwaartse druk op het zaagblad uit.
• Zaag nooit een lichtmetaallegering. De machine is niet ontworpen voor deze toepassing.
• Gebruik geen schuurschijf en geen diamantslijpwielen.
• Het zagen van rabatten, sleuven of groeven is niet toegestaan.
• In het geval van storing van de machine moet u de machine onmiddellijk uitschakelen en de stekker van het netsnoer uit het stopcontact trekken. Rapporteer de storing en breng op geschikte wijze een markering op de machine aan, zodat wordt voorkomen dat andere personen de niet goed functionerende machine gebruiken.

NEDERLANDS

• Wanneer het zaagblad geblokkeerd is geraakt door abnormale aanvoerkracht tijdens het zagen, schakel de machine dan ALTIJD uit en trek de stekker uit het stopcontact. Verwijder het werkstuk en zorg voor vrijloop van het zaagblad. Schakel de machine in en begin opnieuw te zagen met verminderde aanvoerkracht.
• Probeer NOOIT een stapel losse stukken materiaal te zagen, omdat dat kan leiden tot verlies van de controle of terugslag. Ondersteun alle materialen stevig.
• Let erop dat de zaagbladbeschermkap goed op z'n plaats zit. Tijdens het zagen moet de kap altijd naar het werkstuk zijn gericht.

Zaagbladen

• Gebruik geen zaagbladen waarvan de afmetingen niet overeenstemmen met de afmetingen die in de technische gegevens vermeld worden. Gebruik geen tussenringen om een zaagblad passend te maken voor de as. Gebruik alleen de zaagbladen die in deze handleiding vermeld worden en die voldoen aan EN 847-1, als ze bedoeld zijn voor hout en dergelijke materialen.
• De maximumsnelheid van het zaagblad moet altijd hoger zijn dan of ten minste even hoog zijn als de snelheid die op het typeplaatje van het gereedschap wordt vermeld.
• De zaagbladdiameter moet in overeenstemming zijn met de markeringen op het typeplaatje van het gereedschap.
• U kunt overwegen speciaal ontworpen zaagbladen te gebruiken die minder lawaai maken.
• Gebruik geen HS-zaagbladen (High Steel).
• Gebruik geen gescheurde of beschadigde zaagbladen.
• Het is belangrijk dat het gekozen zaagblad geschikt is voor het materiaal dat gezaagd moet worden.
• Draag altijd handschoenen wanneer u werkt met zaagbladen en ruw materiaal. Zaagbladen kunnen beter altijd in een houder worden gedragen, als dat praktisch mogelijk is.

Voedingsaansluitingen

Zorg er, vóór het aansluiten van de machine op de voeding, voor dat de schakelaar (8) in de stand "UIT" staat en zorg ervoor dat de elektrische stroom gelijk is aan de waarde die op de machine aangegeven wordt. Alle aansluitingen moeten goed contact maken. Gebruiken met een te lage spanning zal de machine beschadigen.

GEVAAR! Stel de machine niet bloot aan regen of gebruik d machine niet op vochtige plaatsen.

Zorg er vóór het aansluiten van de machine op de voeding voor dat de schakelaar in de positie "UIT" staat.

VEILIGHEID VAN ANDEREN

- Het is niet de bedoeling dat het apparaat wordt gebruikt door personen (waaronder kinderen) met verminderde fysieke, sensorische of psychische vermogens, of door personen die het ontbreekt aan ervaring en kennis, tenzij onder toezicht en na instructie over het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

- Houd toezicht op kinderen zodat zij niet met het apparaat kunnen spelen.

Overige risico's

WAARSCHUWING: Wij adviseren een aardlekschakelaar mitten reststroomwaarde van 30mA of minder te gebruiken.

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw gereedschap s dubbel geïsoleerd in overeenstemming met EN62841; daarom is geen aarding nodig.

Het is de bedoeling dat dit product wordt gebruikt met de veiligheidstransformator die is vervaardigd volgens BSEN61558 en BS4343. Werk nooit als deze transformator niet is geplaatst.

Als het netsnoer is beschadigd, mag het alleen worden vervangen door of door een geautoriseerd servicebedrijf.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5 mm ^2 ; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

Inhoud van de verpakking

De verpakking bevat:

1 Tafelzaag
160Tzaagblad
1 Zaagbladbeschermkap
1 Verstekmeter
1Langsgeleiding
1Verlengslang
1Slangadapter
2Spansleutels

1Duwhout

1 Smalle langsgeleiding

1Instructiehandleiding

- Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voor u het gereedschap in gebruik neemt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

V Volt

A Ampère

Hz Hertz

W Watt

min minuten

Wisselstroom

Gelijkstroom

Snelheid onbelast

Klasse II constructie

Aardklem

Veiligheidsmarkering

/min. Omwentelingen of bewegingen per minuut

Let op! Lees de gebruikshandleiding voor de juiste instel- en vergrendelprocedure voor de afscherming en het spouwmes.

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel e nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Zaagtafel
2 Zaagbladbeschermkap
3 Spouwmes
4 Zaagblad
5 Langsgeleiding
6 Verstekmeter
7 Transportwielen
8 Aan/uit-schakelaar
9 Schragen:
10 Vergrendelingsknop zwaardafstelling

11 Handgreep voor het verhogen van het zaagblad
12 Vergrendelknop poot
13 Wiel voor het kantelen van het zaagblad
14 Vergrendelhendel voor het verlengstuk van de tafel
15 Vergrendelhendel voor langsgeleiding
16 Verlengstuk van tafel
17 Spansleutel
18 Geleidingsrail
19 Duwhout
20 Inzetstuk tafel
21 Groef (a)
22 Groef (b)
23 Overbelastingsbeveiliging

Bedoeld gebruik

De SST1800 tafelzaag is ontworpen voor professioneel afkorten, zagen, verstekzagen en afschuinen van diverse materialen, zoals hout, houtproducten en kunststoffen.

NIET gebruiken onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn.

NIET gebruiken voor het zagen van metaal, cementplaat of metselwerk.

NOOIT snijkoppen op deze zaagtafel gebruiken.

NOOIT lapse zaagsneden maken zonder een tapse mal.

NOOIT de zaag gebruiken voor een invalzaagsnede of het zagen van inhammen.

Deze tafelzagen zijn professioneel elektrisch gereedschap.

NOOIT kinderen in contact met het gereedschap laten komen. Toezicht is vereist als onervaren gebruikers met dit gereedschap werken.

• Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met dit product.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op ernstig onlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel veroorzaken.

MONTAGE (Afb. A1, A2, A3, A4)

Het apparaat heeft drie standen, elk voor verschillende toepassingen, staand, opgevouwen en in transport. De poten worden vergrendeld met draaiknoppen, die

vergrendelen/ontgrendelen in elke richting en een centrale ontgrendelde stand.

1. Start de zaag wanneer deze op zijn wielen staat (Afb. A1), ontgrendel de bovenste poten. Klap de poten omhoog en vergrendel ze (Afb. A2) en vergrendel daarna de onderste poten.
2. Til het einde van de tafel op (Afb. A3) waardoor de onderste poot op zijn plaats kan draaien. Draai de poot volledig op zijn plaats en vergrendel de poot (Afb. A4).
3. Er is een poot met instelbare veer, zoals weergegeven op Afb. A5. U kan deze in wijzerzin of tegenwijzerzin draaien, tot de gewenste lengte. (Afb. A5).

Instructies voor het opvouwen (Afb. B1, B2, B3, B4)

Houd de rand van de tafel vast en ondersteun deze, ontgrendel de poten aan de kant van de wielen (Afb. B1). Laat de wielen tot op de grond zakken, zodat de poten vrij onder de tafel hangen (Afb. B2). Zet de tafel op het einde, vouw deze op en vergrendel de onderste poten, ontgrendel de bovenste poten (Afb. B3). Klap de poten omlaag en vergrendel ze (Afb. B4).

Om de tafelzaag te transporteren (Afb. C1, C2)

WAARSCHUWING! Dek het bovenste deel van het zijalad af tijdens transport, bijvoorbeeld met de afscherming.

De bovenste poten kunnen in de verticale positie vergrendeld worden, om te gebruiken als de handgreep van een trolley.

Handgreepeenheid voor het verhogen van het zaagblad (Afb. D)

Plaats de borgring 24, behuizing 25, borgring 26 en zeskantmoer 27 op de bout 28 om de handgreep voor het verhogen van het zaagblad te monteren 11.

Instellen spouwmes (Afb. E, F, G)

WAARSCHUWING! Trek de stekker uit het stopcontact! De instelling van het spouwmes 3 moet voor elk gebruik gecontroleerd worden.

WAARSCHUWING! Het spouwmes 3 moet in de juiste gebracht worden om door te zagen. Voor het eerste gebruik en voor het inschakelen van de voeding, moet u er echter voor zorgen dat het spouwmes stevig bevestigd is, in lijn met het zaagblad en op de juiste afstand van het zaagblad (bekijk Afb F). Gebruik de machine alleen met het spouwmes (3) in de bovenste positie, tenzij de zaag voor snijhandelingen gebruikt wordt. VOOR SNIJHANDELINGEN MOET DE AFSCHERMING VERWIJDERD WORDEN. ZET HET SPOUWMES ONMIDDELLIJK OMHOOG EN BEVESTIG DE AFSCHERMING OPNIEUW NA HET VOLTOOIEN VAN EEN HANDELING WAARVOOR DE AFSCHERMING VERWIJDERD MOET WORDEN OF DE POSITIE VAN HET SPOUWMES VERLAAGD MOET WORDEN.

1. Stel het zaagblad 4 in op de maximale zaagdiepte, zet het op de positie 00 en vergrendel het.
2. Verwijder het inzetstuk van de tafel 20 (Afb. E).

WAARSCHUWING! Voor transportredenen werd het spouwmes (3) vast in de onderste positie gezet, voor de initiele ingebruikname. Werk alleen met de machine met het spouwmes in de bovenste positie. Het spouwmes moet op de volgende manier op de hoogste positie gezet worden:

1. Zet de vergrendelhendel 29 los en duw het spouwmes 3 in de hoogste positie (Afb. F).

2. De opening tussen de tanden van het zaagblad 4 en het spouwmes moet ongeveer 3 mm tot 5 mm bedrage (Afb. G).

3. Zet de montageschroef 29 opnieuw vast en bevestig het inzetstuk van de tafel (20).

WAARSCHUWING! Zorg ervoor dat de voeding van de machine losgekoppeld is. Gebruik de machine nooit zonder het inzetstuk van de tafel; Vervang het inzetstuk van de tafel onmiddellijk als dit versleten of beschadigd is.

WAARSCHUWING! Als de vergrendelhendel niet in de vergrendelde stand in het onderste kwadrant gezet kan worden, staat het spouwmes mogelijk niet op de juiste positie. Pas de positie van het spouwmes aan en reset de vergrendelhendel in het onderste kwadrant.

WAARSCHUWING! De vergrendelhendel moet in het daste kwadrant staan, onder de horizontale positie, om volledig vergrendeld te zijn. Controleer dit grondig.

Montage afscherming zaagblad (Afb. H)

WAARSCHUWING! Het spouwmes moet in de bovenste papiere vergrendeld zijn voor het plaatsen van de afscherming.

De afscherming mag niet geplaatst worden wanneer het spouwmes zich in de lagere positie bevindt en daar vergrendeld is.

• De afscherming van het zaagblad 2 wordt geleverd met een vergrendelpen met veer 39 om de afscherming aan het spouwmes te bevestigen en vast te maken 3. De afscherming moet geplaatst zijn tijdens het zagen, om het risico op letsel te verminderen.
• Zet het zaagblad en de spouwmeseenheid omhoog door de handgreep voor het verhogen van het zaagblad 11 in tegenwijzerzin te draaien, zoals weergegeven op Afbeelding E.
• Zet de stang achteraan op de afscherming 2 omlaag en naar de achterkant van de positie van het spouwmes.
• Druk op de vergrendelpen 39 en laat de afscherming zakken, tot op de hoogte van de voorste positie van het spouwmes.
• Laat de vergrendelpen los en bevestig dat de afscherming vast op het spouwmes staat.
• De gebruiker zou de afscherming van het spouwmes alleen mogen kunnen verwijderen door de vergrendelpen 39 in te drukken en de afscherming omhoog te tillen.

- Tik de afscherming zachtjes van het spouwmes om te verzekeren dat deze volledig vast staat.

Montage/vervanging zaagblad (Afb. E, H, I)

WAARSCHUWING! Controleer na het uitvoeren van oafoud altijd de uitlijning van het spouwmes en de werking van afschermingen.

WAARSCHUWING! Controleer altijd of het spouwmes in positie vergrendeld is en met het blad uitgelijnd is, voor elk gebruik en na elk onderhoud. De afscherming moet geplaatst zijn tijdens het zagen.

WAARSCHUWING: Zorg ervoor dat de voeding van de machine losgekoppeld is. Draag veiligheidshandschoenen.

WAARSCHUWING: Gebruik de zaag niet wanneer de storkop verwijderd is.

WAARSCHUWING: Houd de ring op zijn plaats tijdens het verlangen van het zaagblad.

1. Demonteer de afscherming van het zaagblad 2 (Afb. H.)

2. Verwijder het inzetstuk van de tafel 20 (Afb. E).

3. Zet de moer los door de sleutel 17 op de moer te plaatsen en tegen te houden met een andere sleutel 17 op de flens (Afb. I).

WAARSCHUWING! Draai de moer in de draairichting van haoagblad.

1. Verwijder de buitenste flens en haal het zaagblad uit de binnenste flens, in een diagonaal neerwaartse beweging.

2. Maak de flens grondig schoon met een doek voor het bevestigen van het nieuwe zaagblad.

3. Plaats het nieuwe zaagblad en zet de buitenste flens vast. De buitenste flens heeft een verhoogd uiteinde met Φ30mm, die in de boring van het zaagblad past.

WAARSCHUWING! De tanden van een nieuw zaagblad zijn onder scherp en kunnen gevaarlijk zijn. Zorg ervoor dat de tanden naar beneden gericht zijn aan de voorkant van de tafel, uitgelijnd met de pijl op de afscherming van het zaagblad (2).

1. Bevestig het inzetstuk van de tafel 20 en de afscherming van het zaagblad 2 opnieuw en stel ze in.

2. Controleer de werking van de afschermingen voor gebruik.

Aan/uit-schakelaar (Afb. J)

- Schakel de machine in door op de groene startknop "l" te drukken.

- Schakel de machine uit door op de rode stopknop "O" te drukken.

Zaagdiepte (Afb. J)

Draai de handgreep voor de verhoging van het zaagblad 11 om het zaagblad op de gewenste zaagdiepte in te stellen.

- Draai in tegenwijzerzin om de zaagdiepte te verhogen

- Draai in wijzerzin om de zaagdiepte te verminderen

Het wordt aanbevolen om na elke aanpassing de instellingen uit te proberen, om de ingestelde afmetingen te controleren.

De hoek instellen (Afb. J)

Stel de vereiste afschuinhoek in tussen 0 en 45 graden voor het zagen, verzeker dat het zaagblad 4 en de verstekmeter 6 elkaar niet raken.

- Zet de vergrendelknop voor het afstellen van afschuining los 10.

- Stek de gewenste hoek in en vergrendel de knop opnieuw.

Monteren smalle langsgeleider (Afb. K)

- Het smalle deel 32 van de langsgeleider 5 heeft twee geleidende oppervlakken met verschillende hoogtes.

- Afhankelijk van de dikte van het materiaal dat gezaagd moet worden, moet de hogere kant van de langsgeleider 32 gebruikt worden voor dik materiaal (werkstuk dikker dan 25 mm) en de onderste kant van de reling van het hek voor dun materiaal (werkstuk smaller dan 25 mm).

- Zet, voor de aanpassing, de bouten aan de kant van de langsgeleider 5 los en duw het smalle hekwerkmateriaal 32 op de geleider, afhankelijk van de gewenste positie.

• Zet de bouten opnieuw vast.

Montage langsgeleiding (Afb. L)

- Bevestig de langsgeleiding 5 tegen de achterkant en druk de vergrendelhendel 15 omlaag.

- Trek voor het demonteren de vergrendelhendel omhoog en verwijder de langsgeleiding 5.

- De langsgeleiding kan vergrendeld worden met de achterste vleugelmoer.

De zaagbreedte instellen (Afb. M)

- De langsgeleiding zagen van hout. 5 wordt gebruikt voor het in de lengte

- Plaats de langsgeleiding 5 op de geleiderail 18 aan de rechter- of linkerkant van het zaagblad.

- 2 schalen 33 34 op de geleiderail 18 om de opening tussen de langsgeleiding en het zaagblad aan te geven 4

Wanneer er een breedte van minder dan 300 mm gezaagd wordt, is de tafel niet verlengd, raadpleeg schaal 33. De rode marking van het kijkglas 35 geeft de instelling voor de vereiste zaagbreedte weer;

Wanneer er een breedte groter dan 300 mm gezaagd wordt, is de tafel verlengd, raadpleeg schaal 34. Zorg ervoor dat de rode markering van het kijkglas 35 op 300 mm staat en vergrendel de langsgeleiding, hierdoor zal de pijl 36 gericht naar de waarde op de schaal 34 de instelling voor de vereiste zaagbreedte weergeven.

Verlengstuk van de tafel (Afb. N)

- Het verlengstuk van de tafel 16 kan gebruikt worden voor brede werkstukken.

- Zet de vergrendelhendel los 14 en trek het verlengstuk van de tafel uit.

Parallelaanslag (Afb. 0)

• Duw de verstekmeter 6 in een sleuf 21 22 op de zaagtafel.
  • Zet de vergrendelhendel los 37.
• Draai de verstekmeter 6 tot de gewenste hoek ingesteld is. De schaal 38 geeft de ingestelde hoek weer.
  • Zet de vergrendelhendel opnieuw vast 37

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de voorsheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig onlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Werkinstructies

Het wordt aanbevolen om na elke nieuwe aanpassing de instellingen uit te proberen, om de ingestelde afmetingen te controleren. Wacht na het uitschakelen van de zaag tot het zaagblad het maximaal toerental bereikt, voordat u begint te zagen.

Zet lange werstukken vast zodat ze niet van de tafel vallen op het einde van het zagen (zoals met een rollende steun enz.) Let extra op bij het beginnen met zagen! Gebruik het gereedschap nooit zonder de zuigfunctie. Controleer en maak regelmatig de zuigkanalen schoon.

In de lengte zagen (Afb. P)

In de lengte zagen (ook splitsen genoemd) is wanneer u de zaag gebruikt om in de richting van de houtnerf te zagen. Druk een einde van het werkstuk tegen de langsgeleiding 5 met de platte kant op de zaagtafel 1.

De afscherming van het zaagblad 2 moet altijd over het werkstuk gezakt laten worden. Neem tijdens het in de lengte zagen nooit een houding aan in lijn met de zaagrichting.

• Stel de geleiding in overeenkomstig de hoogte en de gewenste breedte van het werkstuk.
• Schakel de zaag in.
• Plaats uw handen (met de vingers tegen elkaar) plat op het werkstuk en duw het werkstuk langs en in het zaagblad 4.
• Geleid het werkstuk aan de zijkant met uw linker- of rechterhand (afhankelijk van de positie), tot de voorste rand van de afscherming van het zaagblad 2.
• Duw het werkstuk altijd tot het einde van het spouwmes 3.
• Het afgesneden deel blijft op de zaagtafel 4 tot het zaagblad 4 zich opnieuw op de rustpositie bevindt.
• Bescherm lange werkstukken met een rollende steun tegen vallen op het einde van het zagen.

Opgelet (Afb. Q)

• Gebruik altijd het duwhout 19 wanneer u kleine werkstukken zaagt (Afb. Q)
  • Zaag geen al te kleine werkstukken.

Dwars zagen

• Vergrendel de verstekmeter 6 op 0 graden.
- Stel de afschuinhoek in op 0 graden.
• Pas de hoogte van het zaagblad 4 aan.
- Houd het werkstuk vlak op de tafel 1 en tegen de langsgeleiding. Houd het werkstuk weg bij het zaagblad.
- Houd beide handen uit de buurt van het zaagblad.
- Schakel de machine in en laat het zaagblad volledig op snelheid komen.
- Houd het werkstuk stevig tegen de langsgeleiding en verplaats het werkstuk langzaam, samen met de geleidingseenheid tot het werkstuk onder de bovenste afscherming van het zaagblad komt. Laat de tanden zagen en dwing het werkstuk niet door het zaagblad. De snelheid van het zaagblad moet constant worden gehouden.
- Schakel de machine uit na het zagen, laat het zaagblad tot stilstand komen en verwijder het werkstuk BELANGRIJk: Duw nooit tegen het te zagen deel van het werkstuk en houd het nooit vast.

Schuine zaagsneden (Afb. R)

Schuine zaagsneden moeten altijd gemaakt worden met de langsgeleiding 5.

- Stel het zaagblad 4 in op de gewenste hoek.

• Ga verder zoals bij dwars zagen.

Vezelplaten zagen

Om te vermijden dat de randen afscheuren tijdens het werken met vezelplaten, moet het zaagblad hoger zijn dan de hoogte van het werkstuk.

Opslag van hulpgereedschap (Afb. S, T)

Hulpgereedschap kan op de machine bewaard worden. De verstekmeter 6 kan ook aan een haak gehangen worden, zoals weergegeven op Afb. S. De afscherming van het zaagblad 2 en het duwhout 19 kunnen aan een haak gehangen worden, zoals weergegeven op Afb. T.

Omgaan met een geblokkeerd zaagblad (Afb. U)

• Zorg ervoor dat de voeding van de machine losgekoppeld is.
• Verwijder eerst het werkstuk. WAARSChUWING: Zorg ervoor dat uw handen het zaagblad niet raken.
• Druk op de overbelastingsbeveiliging 23 en koppel de voeding opnieuw aan, de machine kan opnieuw gebruikt worden. (Afb. U)

Toepassingen

• Verzeker dat de inkeping gemaakt is aan de afvalkant van de meetlijn.
• Zaag het hout met de afgewerkte kant naar boven gericht.
• Zorg altijd voor voldoende ondersteuning van het hout wanneer dit uit het zaagblad komt.
• Zaag een proefstuk voor belangrijke werkstukken.
• Gebruik altijd de juiste instelling van de zaagdiepte. De top van het zaagblad moet 3 mm tot 6 mm van de top van het te zagen materiaal blijven.
• Inspecteer het werkstuk op noesten en nagels voor het zagen. Verwijder alle losse noesten met een hamer.
• Gebruik altijd schone, scherpe, juist ingestelde zaagbladen. Zaag nooit met een bot zaagblad.
• Zorg voor gelijkmatige, evenredig verdeelde druk tijdens het zagen. Forceer het zagen nooit.
  • GEEN nat of vervormd hout zagen.
• Houd uw werkstuk altijd stevig vast met beide handen of gebruik een duwhout.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig p#onlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Trek de stekker uit het stopcontact, voordat u aanpassingen doorvoert of onderhoud uitvoert. Houd gereedschap scherp en schoon zodat het beter en veiliger presteert. Controleer netsnoeren regelmatig. Als er sprake is van beschadiging, moet u het netsnoer laten repareren door een erkende onderhoudsdienst. Uw elektrisch gereedschap heeft geen aanvullende smering of onderhoud nodig. Er zitten in uw elektrisch gereedschap geen door de gebruiker te onderhouden onderdelen. Gebruik nooit water of chemische reinigingsmiddelen om uw elektrisch gereedschap schoon te maken. Veeg het apparaat schoon met een droge doek. Bewaar uw elektrisch gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningen vrij van stof. Het is normaal dat u vonken uit de ventilatieopeningen ziet komen, deze zullen uw elektrisch gereedschap niet beschadigen. Als het netsnoer beschadigd is, moet het door de fabrikant, zijn servicemonteur of gelijkaardig gekwalificeerde personen vervangen worden om gevaarlijke situaties te voorkomen.

Stofafzuiging

Stof van materialen zoals verf met lood en sommige soorten hout zijn schadelijk voor uw gezondheid. Inademen van deze stoffen kan een allergische reactie veroorzaken en/of luchtweginfecties veroorzaken bij de gebruiker of omstanders. Bepaald stof, zoals van eiken- of beukenhout, wordt geacht kankerverwekkend te zijn, vooral in combinatie met additieven voor houtbehandeling.

Neem de in uw land relevante voorschriften in acht voor de materialen waarmee u werkt.

De stofzuiger moet geschikt zijn voor het materiaal waarmee u werkt.

Gebruik een speciale klasse M stofzuiger wanneer u droog stof opzuigt dat erg schadelijk voor de gezondheid of kankerverwekkend is.

De machine is aan de achterzijde voorzien van een poort voor stofopvang, die geschikt is voor gebruik met apparatuur voor stofafzuiging met zuigmonden van 35 mm. De afscherming van het zaagblad is ook voorzien van een poort voor stofopvang voor zuigmonden met een diameter van 35 mm.

• Sluit bij alle werkzaamheden een toestel voor stofafzuiging aan dat is ontworpen in overeenstemming met de relevante voorschriften voor stofemissie.
• Controleer dat de slang van stofafzuigapparatuur geschikt is voor de toepassing en voor het materiaal dat wordt gezaagd. Zorg ervoor dat de slang niet vast komt te zitten of bekneld raakt.
• Er is een splitter verkrijgbaar om beide poorten op een enkele stofafzuiging aan te sluiten.
• Bedenk dat geproduceerde materialen zoals spaanplaat of MDF meer stofdeeltjes geven bij het zagen dan natuurlijk hout.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging (Afb. A)

WAARSCHUWING: Blaas vuil en stof door middel van droge lucht uit de hoofdbehuizing, zo vaak u ziet dat vuil zich in en rond de ventilatieopeningen verzamelt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker wanneer u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of de bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die alleen met water en een milde zeepoplossing vochtig is gemaakt. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

WAARSCHUWING: Maak het blad van de werkbank regelmatig schoon om het risico op letsel te verminderen.

WAARSCHUWING: Maak het systeem voor stofopvang regmatig schoon om het risico op letsel te verminderen.

WAARSCHUWING: Gebruik de zaag niet voor het opfieuw bevestiging van de toegang tot de stofopvang, om het risico op ernstig persoonlijk letsel te verminderen.

De afscherming van het zaagblad 2 en het inlegstuk moeten op hun plaats worden gezet, voordat u de zaag gebruikt.

Controleer vóór gebruik zorgvuldig de bovenste en de onderste beschermkap van het zaagblad en ook de stofafzuigbuis om na te gaan of deze goed zullen werken. Zorg ervoor dat spaanders, stof of deeltjes niet kunnen leiden tot blokkering van één van de functies.

Als er delen van het werkstuk tussen het zaagblad en de afschermingen gekneld zitten, trek de stekker van de machine dan uit het stopcontact en volg de instructies die worden gegeven in Het zaagblad monteren/vervangen. Verwijder de vastgelopen delen en monteer het zaagblad opnieuw.

Houd de ventilatiesleuven vrij en reinig de behuizing regelmatig met een zachte doek.

Maak het stofafzuigsysteem regelmatig schoon.

Optionele accessoires

WAARSCHUWING: Omdat accessoires, anders dan die uwsien aangeboden door STANLEY, niet in combinatie met dit product werden getest, kan het gebruik van dergelijke accessoires in combinatie met dit product gevaarlijk zijn. Om het risico op letsel te beperken, dienen uitsluitend door STANLEY aanbevolen accessoires in combinatie met dit product gebruikt te worden.

Vraag uw dealer om nadere informatie over de juiste accessoires.

Vervang de afscherming van het zaagblad of de koolstofborstel indien versleten. Neem contact op met uw dichtstbijzijnde Stanley-servicecentrum voor nadere gegevens over een vervanging van de afscherming van het zaagblad of koolstofborstel.

Bescherming van het milieu

Gescheiden inzameling. Producten die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid.

Producten bevatten materialen die kunnen

worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

BORDSAG

SST1800

Gratulerer!
