Produkttype	Bordrundsav
Mærke	STANLEY
Model	SST1800
Strømtilslutning	230 V AC, 50 Hz
Optaget effekt	1800 W
Tomgangshastighed	4800 min⁻¹
Klingediameter	254 mm
Boringsstørrelse	30 mm
Maks. skæredybe ved 90°	80 mm
Maks. skæredybe ved 45°	50 mm
Klingehældningsområde (fasning)	0 - 45°
Bordmål	560 x 680 mm
Vægt	28,8 kg
Lydtryksniveau (L_PA)	87,5 dB(A)
Lydeffektniveau (L_WA)	103,5 dB(A)
Lydusikkerhed (K)	3 dB(A)
Sikkerhedsanordninger	Beskyttelseskappe, spærrekile, tilbagerykningsbeskyttelse, overbelastningsbeskyttelse
Vigtigste funktioner	Længdesnit, tværsnit, fasesnit, notning (med tilbehør)
Pakkens indhold	Bordrundsav, klinge 60T, beskyttelseskappe, geringsmål, langsgående anslag, støvudløbsslang, adapter, skiftnøgler, trykstok, anslag til tynde emner, brugsanvisning
Vedligeholdelse og rengøring	Rengør med tør klud, blæs ventilationsåbninger rene, brug ikke opløsningsmidler
Reservedele og reparationsmuligheder	Reparation skal udføres af et autoriseret servicecenter, brug kun identiske reservedele
Overensstemmelsesstandarder	2006/42/CE, EN62841-1, EN62841-3-1, 2014/30/UE, 2011/65/UE

Ofte stillede spørgsmål - SST1800 STANLEY

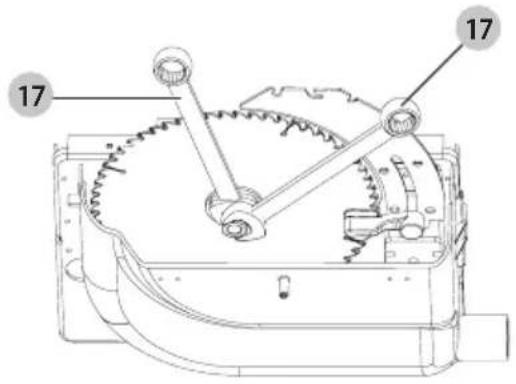

Hvordan skifter man klingen på bordrundsaven SST1800?

Afbryd værktøjet. Fjern beskyttelseskappen og bordindsatsen. Bloker akslen med de to skiftnøgler, løsn møtrikken i klingens rotationsretning. Fjern den ydre flange og klingen. Rengør flangerne, monter den nye klinge med tænderne pegende nedad foran. Montér den ydre flange og møtrikken, spænd. Sæt bordindsatsen og beskyttelseskappen tilbage.

Hvad er den maksimale skæredybe ved 90°?

Den maksimale skæredybe ved 90° er 80 mm. Ved 45° er den 50 mm.

Hvordan indstilles klingens hældning til fasesnit?

Løsn låseknappen til fesningsindstilling (10). Drej hældningshjulet (13) for at indstille vinklen mellem 0° og 45°. Spænd låseknappen igen.

Hvilke typer snit kan udføres med denne sav?

Denne sav kan udføre længdesnit (opsprætning), tværsnit, fasesnit og med tilbehør notning. Egner sig ikke til metal, cement eller murværk.

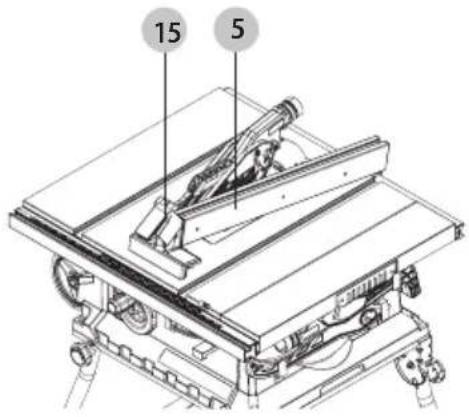

Hvordan bruges det langsgående anslag til længdesnit?

Montér det langsgående anslag (5) på styreskinnen, til højre eller venstre for klingen. Indstil skærebredden ved at flytte anslaget og brug skalaerne. Lås det med grebet (15). Skub emnet mellem anslaget og klingen, brug trykstokken om nødvendigt.

Hvordan vedligeholdes bordrundsaven?

Afbryd værktøjet før al vedligeholdelse. Rengør bordet og ventilationsåbningerne med en tør klud eller trykluft. Brug ikke opløsningsmidler. Kontroller regelmæssigt, at beskyttelseskappen og spærrekile fungerer korrekt.

Hvilke sikkerhedsanordninger er vigtige?

De vigtigste anordninger er: beskyttelseskappen (2), spærrekile (3), tilbagerykningsbeskyttelse, overbelastningsbeskyttelse (23). De skal altid være på plads og i god stand.

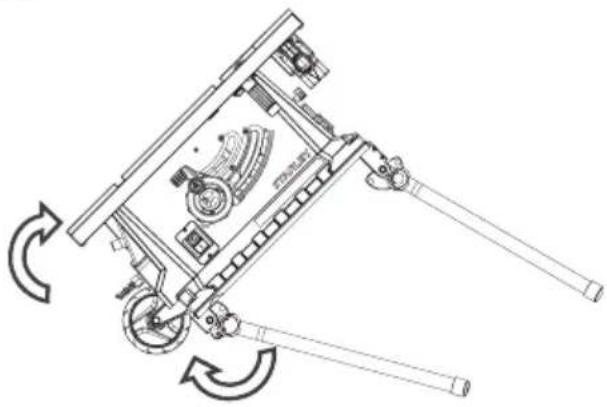

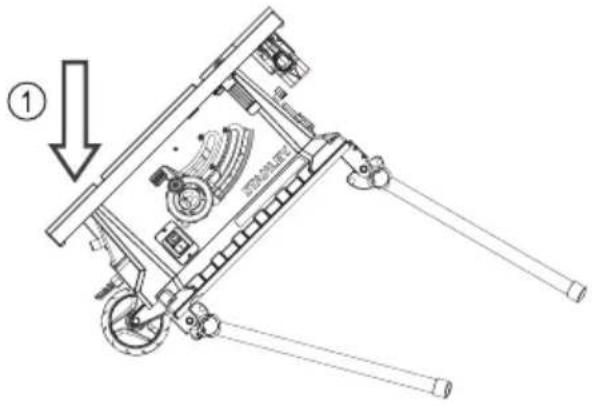

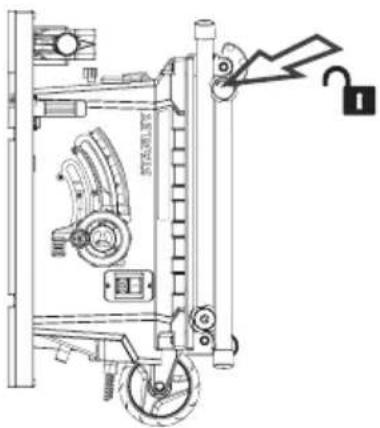

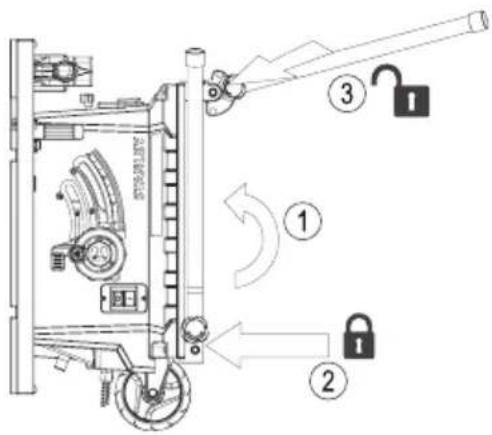

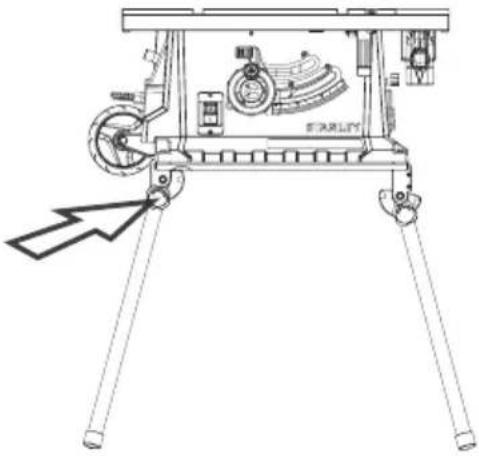

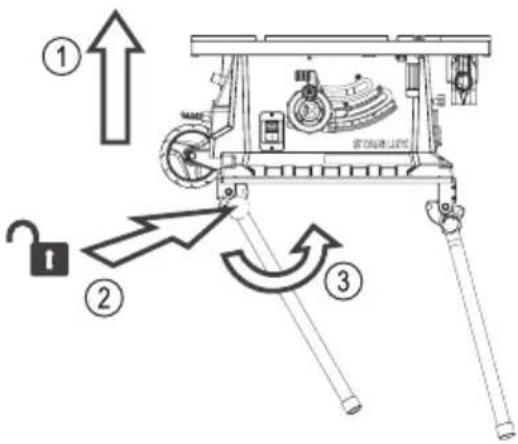

Hvordan transporteres saven?

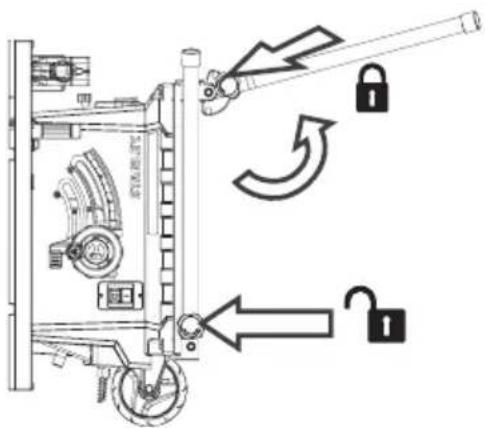

Klap benene ind for at sætte den i transportposition. Brug transportgrebet (øverste lodrette ben). Dæk klingen med kappen. Brug aldrig beskyttelseskappen til at transportere den.

Hvad er værktøjets effekt og spænding?

Strømforsyningen er 230 V AC, 50 Hz, med en optaget effekt på 1800 W. Brug en egnet forlængerledning (tværsnit min. 1,5 mm², max. 30 m).

Hvad gør man ved blokering af klingen?

Sluk straks for saven og tag stikket ud. Fjern emnet forsigtigt. Hvis overbelastningsbeskyttelsen er udløst, tryk på knappen (23) efter at have afbrudt og løst blokeringen. Kontroller, at klingen drejer frit, før du starter igen.

BRUGSANVISNING SST1800 STANLEY

Dansk (oversat fra original brugsvejledning) 6

Fig. A1	Fig. A2
Fig. A3	Fig. A4
Fig. A5	Fig. B1
Fig. B2	Fig. B3

Fig. I	Fig. J
Fig. K	Fig. L
Fig. M	Fig. N
Fig. O	Fig. P

Fig. Q

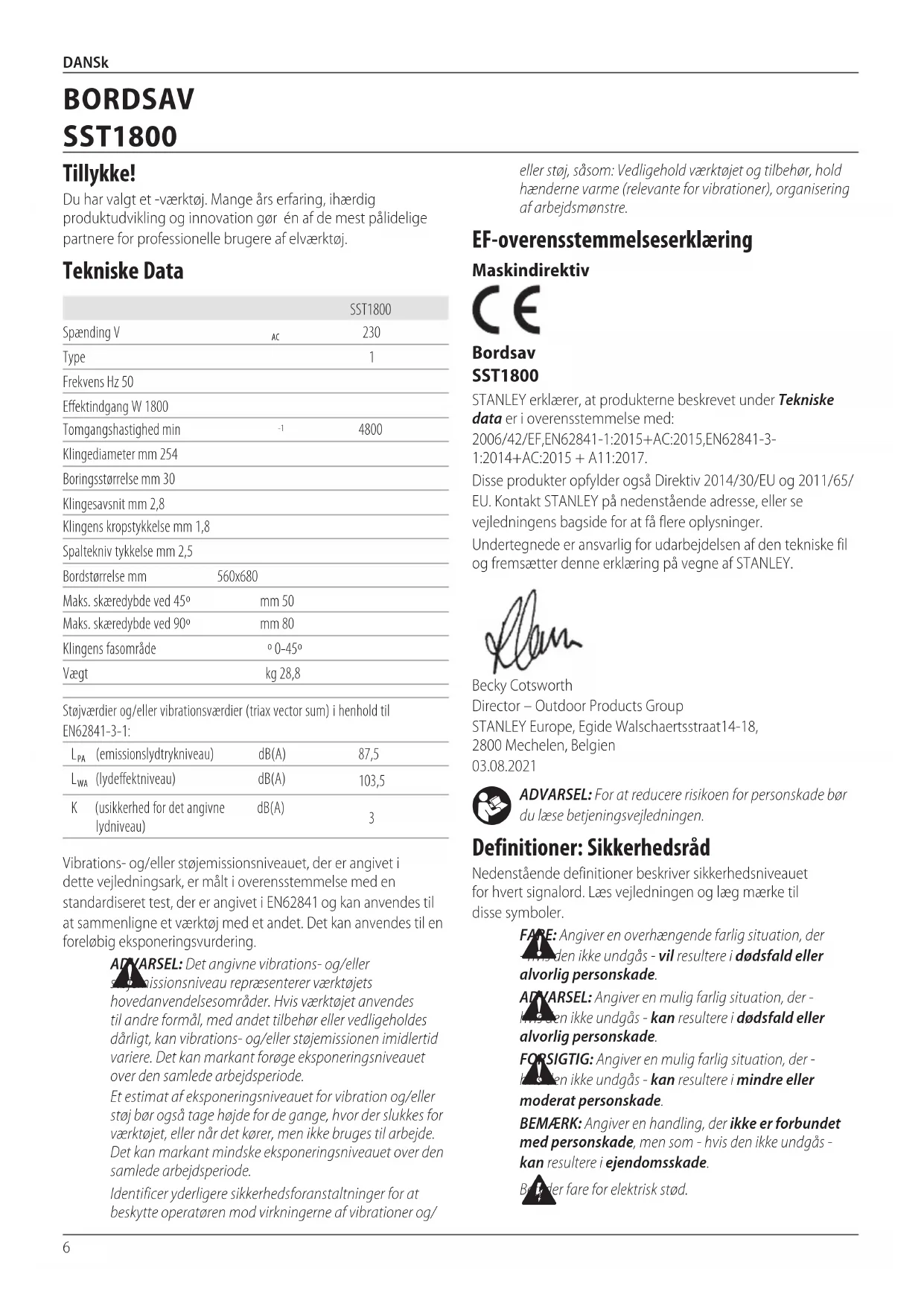

Du har valgt et -værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		SST1800
Spænding V	AC	230
Type		1
Frekvens Hz 50
Effektindgang W 1800
Tomgangshastighed min	-1	4800
Klingediameter mm 254
Boringsstørrelse mm 30
Klingesavsnit mm 2,8
Klingens kropstykkelse mm 1,8
Spaltekniv tykkelse mm 2,5
Bordstørrelse mm	560x680
Maks. skæredybde ved 45°	mm 50
Maks. skæredybde ved 90°	mm 80
Klingens fasområde	° 0–45°
Vægt	kg 28,8

Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841-3-1:

L_PA	(emissionslydtrykniveau)	dB(A)	87,5
L_WA	(lydeffektniveau)	dB(A)	103,5
K	(usikkerhed for det angivne lydniveau)	dB(A)	3

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller sapiationsniveau repræsenterer værktøjets

hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode.

Identifier yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod virkningerne af vibrationer og/

eller støj, såsom: Vedligehold værktøjet og tilbehør, hold hænderne varme (relevante for vibrationer), organisering af arbejdsmønstre.

Disse produkter opfylder også Direktiv 2014/30/EU og 2011/65/EU. Kontakt STANLEY på nedenstående adresse, eller se vejledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af den tekniske fil og fremsætter denne erklæring på vegne af STANLEY.

Becky Cotsworth

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der Inns den ikke undgås - vil resultere i dødsfald eller alvorlig personskade.

ADVARSEL: Angiver en mulig farlig situation, der - invs den ikke undgås - kan resultere i dødsfald eller alvorlig personskade.

FORSIGTIG: Angiver en mulig farlig situation, der -iven ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere i ejendomsskade.

Beider fare for elektrisk stød.

r risiko for brand.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

5) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Sikkerhedsinstruktioner for bordsave

1) Opgaverelaterede advarsler

a) Hold beskyttelsesskærmene på plads. Beskyttelsesskærmene skal være i orden og være korrekt monteret. En beskyttelsesskærm, der er løs, er beskadiget eller ikke fungerer korrekt, skal repareres eller udskiftes.
b) Brug altid beskyttelsesskærm til savklingen, spaltekniven og anti-tilbageslagspalerne for hver gennemgående skæring. For gennemgående skæringer, hvor savklingen skærer helt igennem arbejdsemnets tykkelse, hjælper beskyttelsesskærmen og andre sikkerhedsanordninger til at reducere risikoen for personskader.
c) Sæt omgående beskyttelsesskærmsystemet på igen efter en afsluttet skæring (som f.eks. sammenfalsningssnit), som kræver fjernelse af beskyttelsesskærmen, spaltekniven og/eller anti-tilbageslagsenheden. Beskyttelsesskærmen, spaltekniven og anti-tilbageslagsenheden hjælper med til at nedsætte risikoen for personskade.
d) Kontroller at savklingen ikke er i kontakt med beskyttelsesskærmen, spaltekniven eller arbejdsemnet før kontakten slås til. Disse elementers

utilsigtede kontakt med savklingen kan forårsage en farlig tilstand.

e) Justér spaltekniven som beskrevet i denne instruktionsmanual. Ukorrekt afstand, placering og tilpasning kan gøre spaltekniven ineffektiv til at reducere sandsynligheden for tilbageslag.
f) For at spaltekniven og anti-bageslagspalerne kan arbejde, skal de sidde fast i arbejdsemnet. Spaltekniven og anti-tilbageslagspalerne er ineffektive ved skæring i arbejdsemner, der er for korte til at sidde fast i spaltekniven og anti-tilbageslagspalerne. Under disse forhold kan et tilbageslag ikke forhindres af spaltekniven og anti-tilbageslagspalerne.
g) Brug den korrekte savklinge til spaltekniven. For at spaltekniven kan fungere ordentligt, skal savklingediameteren matche den korrekte spaltekniv, og selve savklingen skal være tyndere end spalteknivens tykkelse, og savklingens skærebredde skal være bredere end spalteknivens tykkelse.

2) Advarsler om skæringsprocedurer

a)

FARE: Anbring aldrig dine fingre eller hænder i nærheden af eller på linje med savklingen. Et øjebliks uopmærksomhed eller en fejl vil føre din hånd mod savklingen og medføre alvorlig personskade.

b) Indfør udelukkende arbejdsemnet i savklingen eller skæreren mod rotationsretningen. Indføring af arbejdsemnet i den samme retning, som savklingen roterer over bordet, kan resultere i, at arbejdsemnet og din hånd bliver trukket ind i savklingen.
c) Brug aldrig geringsmåleren til indføring af arbejdsemnet under langsnitning, og brug ikke langsnitanslaget som et længdestop under tværsnitning med geringsmåleren. Føring af arbejdsemnet med langsnitsanslaget og geringsmåleren øger samtidig sandsynligheden for, at savklingen binder og for tilbageslag.
d) Anvend under langsnitning altid arbejdsemnets indføringskraft mellem anslaget og savklingen. Brug en skubbestok når afstanden mellem anslaget og savklingen er mindre end 150 mm og brug en skubbeklods, når denne afstand er mindre end 50 mm. "Arbejdshjælper"-enheder vil holde din hånd på en sikker afstand fra savklingen.
e) Brug kun skubbestokken fra producenten, eller en der er konstrueret i overensstemmelse med instruktionerne. Denne skubbestok giver en tilstrækkelig afstand fra hånden til savklingen.
f) Brug aldrig en beskadiget eller skåret skubbestok. En beskadiget skubbestok kan knække og forårsage, at din hånd glider ind i savklingen.
g) Arbejd ikke på "frihånd". Brug altid enten langsnitsanslaget eller geringsmåleren til at placere og føre arbejdsemnet. "Frihånd" betyder, at du bruger dine hænder til at understøtte eller føre arbejdsemnet

i stedet for et langsnitsanslag eller en geringsmåler. Frihåndssavning fører til forskydning, binding og tilbageslag.

h) Ræk aldrig rundt om eller over en roterende savklinge. Hvis du rækker ud efter et arbejdsemne, kan det føre til utilsigtet kontakt med den bevægelige savklinge.
i) Sørg for ekstra understøtning af arbejdsemner ved bagenden og/eller sider af savbordet for at holde lange og/eller brede arbejdsemner i niveau. Et langt og/eller bredt arbejdsemne har en tendens til at dreje på bordkanten og forårsage tab af kontrol, så savklingen binder og giver tilbageslag.
j) Indfør arbejdsemner med et ensartet tempo. Bøj eller drej ikke arbejdsemnet. Hvis der opstår blokering, slå omgående værktøjet fra, tag stikket ud og fjern blokeringen. Hvis arbejdsemnet blokerer savklingen, kan det forårsage tilbageslag, eller det kan stoppe motoren.
k) Fjern ikke stykker af afskåret materiale, mens saven kører. Materialet kan blive fanget mellem anslaget eller inde i savklingens beskyttelsesskærm, og savklingen trækker dine fingre ind i savklingen. Slå saven fra og vent, indtil savklingen stopper, før udtagning af materiale.
1) Brug et ekstra anslag i kontakt med bordpladen under langsnitning af arbejdsemner med en tykkelse på mindre end 2 mm. Et tyndt arbejdsemne kan kile sig fast under langsnitsanslaget og danne et tilbageslag.

3) Årsager til tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion fra arbejdsemnet på grund af en blokeret, fastklemt savklinge eller et fejljusteret linjesnit i arbejdsemnet i forhold til savklingen, eller når en del af arbejdsemnet binder mellem savklingen og langsnitsanslag eller anden fast genstand.

Hyppigst ved tilbageslag er, at arbejdsemnet løftes fra bordet af den bagerste del af savklingen og drives frem mod operatøren. Et tilbageslag opstår som følge af forkert brug eller ved misbrug af saven. Det kan undgås ved at følge nedenstående forholdsregler.

a) Stå aldrig direkte på linje med savklingen. Stå altid på samme side af savklingen som anslaget. Tilbageslag kan drive arbejdsemnet fremad med høj hastighed mod nogen, der står foran på linje med savklingen.
b) Ræk aldrig over eller bagved savklingen for at trække i eller understøtte arbejdsemnet. Utilsigtet kontakt med savklingen kan forekomme, eller tilbageslag kan trække dine fingre ind i savklingen.
c) Hold aldrig på eller tryk på det arbejdsemne, der bliver skåret af mod den roterende savklinge. Tryk på det arbejdsemne, der skæres af mod savklingen, vil skabe en bindende tilstand og tilbageslag.
d) Ret anslaget ind så det er parallelt med savklingen. Et skævt anslag vil klemme arbejdsemnet mod savklingen og skabe tilbageslag.
e) Brug en pasfederplade til at styre arbejdsemnet mod bordet og anslaget under udførelse af

ikke gennemgående skæringer som f.eks. sammenfalsnings-, panel- eller genopsavningssnit. En pasfederplade hjælper med til at styre arbejdsemnet i tilfælde af et tilbageslag.

f) Understøt lange paneler for at minimere risikoen for, at savklingen sidder fast og for tilbageslag. Store paneler har en tendens til at synke under deres egenvægt. Der skal placeres holder(e) under alle dele af panelet, der hænger ud over bordpladen.
g) Vær ekstra forsigtig, når du skærer et arbejdsemne, der er snoet, knudret, skævt eller ikke har en lige kant til styring med en geringsmåler eller langs anslaget. Et skævt, knudret eller snoet arbejdsemne er ustabilt og forårsager forskydning af savsnittet med savklingen, binding og tilbageslag.
h) Sav aldrig mere end et arbejdsemne, stablet lodret eller vandret. Savklingen kunne samle et eller flere stykker op og forårsage tilbageslag.
i) Ved genstart af saven med savklingen i arbejdsemnet, centrer savklingen i savsnittet, så savtænderne ikke sidder fast i materialet. Hvis savklingen binder, kan den løfte arbejdsemnet op og forårsage tilbageslag, når saven genstartes.
j) Hold savklinger rene, skarpe og korrekt indstillet. Brug aldrig bøjede savklinger eller savklinger med revnede eller knækkede tænder. Skarpe og korrekt indstillede savklinger minimerer binding, blokering og tilbageslag.

4) Advarsler om betjeningsproceduren for bordsav

a) Sluk for bordsaven og kobl den fra strømkilden, när du fjerner bordindsatsen, ændrer savklingen eller foretager justeringer af spaltekniven, anti- eller klingens beskyttelsesskærm, og när maskinen efterlades uden opsyn. Forebyggende foranstaltninger vil undgå ulykker.
b) Forlad aldrig et kørende bord uden opsyn. Slå det fra og forlad først værktøjet, når det er helt stoppet. En uovervåget kørerende sav er en ukontrolleret risiko.
c) Anbring bordsaven i et veloplyst og plant område, hvor du kan opretholde et godt fodfæste og balance. Det skal installeres i et område, der giver plads nok til let håndtering af størrelsen på dit arbejdsemne. Trange, mørke områder og ujævne glatte gulve inviterer til ulykker.
d) Gør ofte rent og fjern savsmuld under savbordet og/eller støvopsamlingsenheden. Akkumuleret savsmuld er brændbart og er selvantændeligt.
e) Bordsaven skal være forsvarligt fastgjort. En bordsav, der ikke er forsvarligt fastgjort, kan bevæge sig eller vælte.
f) Fjern værktøjer, trærester osv. fra bordet, før bordsaven tændes. Distraktion eller en potentiel fastklemning kan være farlig.
g) Brug altid savklinger med den korrekte størrelse og form (diamant kontra rund) spændehuller.

Savklinger, som ikke passer til det monterede hardware på saven, vil køre skævt og medføre tab af kontrol.

h) Brug aldrig beskadiget eller forkert monteringsudstyr til savklinger som f.eks. flanger, savklingespændeskiver, bolte eller møtrikker. Dette monteringsudstyr er blevet specielt designet til din sav, for sikker betjening og optimal ydeevne.
i) Stå aldrig på bordsaven, brug den ikke som en taburet. Der kan opstå alvorlig personskade, hvis værktøjet vippes, eller hvis der utilsigtet tændes for skæreværktøjet.
j) Kontroller, at savklingen er installeret til at rotere i den rigtige retning. Brug ikke slibehjul, stålbørster eller slibeskiver på en bordsav. Forkert installation af savklinge eller brug af tilbehør, der ikke anbefales, kan forårsage alvorlig skade.

Ekstra sikkerhedsregler for savbænke

ADVARSEL: Skæring i plastik, saftrigt træ og andre materialer kan forårsage, at smeltede materialer akkumuleres på klingespidserne og selve savklingen, hvilket øger risikoen for, at klingen bliver overophedet og binder under skæring.

• Sørg for at klingen roterer i den korrekte retning, og at tænderne peger mod forenden af savbænken.
• Sørg for at alle håndtags holdeanordninger er stramme, før der arbejdes med værktøjet.
• Sørg for at alle klinger og flanger er rene, og at den største klemmeskiveflade vender imod klingen. Stram dornmøtrikken sikkert.
• Sørg for, at spaltekniven er justeret til den korrekte afstand fra klingen.
• Betjen aldrig saven uden, at den øverste og nederste beskyttelsesskærm er på plads.
• Tilsæt ikke smøremidlerne til klingen, når den kører.
• Opbevar altid skubbestokken på dens plads, när den ikke anvendes.
• Anvend ikke beskyttelsesskærmen til håndtering eller transport.
• Anvend ikke sidetryk på savklingen.
• Skær aldrig lette legeringer. Maskinen er ikke designet til dette arbejde.
• Anvend ikke slibelameller eller diamantskærehjul.
• Sammenfalsning, notning eller kanalskæring er ikke tilladt.
• I tilfælde af maskinfejl, sluk omgående for maskinen og tag strømstikket ud. - Rapportér fejlen og afmærk maskinen, så andre ikke bruger den fejlbehæftede maskine.
• Når savklingen er blokeret på grund af helt usædvanlig fremføringskraft under skæring, sluk ALTID for maskinen og tag strømstikket ud. Fjern arbejdsemnet og sørg for, at savklingen kører frit. Tænd for maskinen og start igen med at skære med nedsat fremføringskraft.
• Forsøg ALDRIG at skære en stak af løse materialestykker, som kan forårsage tab af kontrol eller tilbageslag. Understøt alle materialer på en sikker måde.

- Sørg for, at klingens beskyttelsesskærm er korrekt placeret. Under savning skal den altid vende mod arbejdsemnet.

Savklinger

• Anvend ikke savklinger, som ikke er i overensstemmelse med de dimensioner, der er angivet i de tekniske data. Anvend ingen afstandsskiver for at få klingen til at passe ind i spindlen. Brug kun de klinger, der er angivet i denne vejledning, der opfylder EN 847-1, hvis beregnet for træ og lignende materialer.
• Savklingens maksimale hastighed skal altid være højere eller mindst svarende til den hastighed, der er afmærket på værktøjets klassificeringsplade.
• Savklingediameteren skal være i overensstemmelse med mærkerne på værktøjets klassificeringsplade.
• Overvej at anvende specielt designet støjreducerende klinger.
• Brug ikke højtlegerede stål (HS) savklinger.
• Brug ikke revnede eller beskadigede savklinger.
• Kontrollér, at klingen passer til det kanalmateriale, der skal skæres.
• Bær velegnede handsker ved håndtering af en savklinge eller hårde materialer. Savklinger skal bæres i en holder, hvor det er muligt.

Strømforbindelser

Før du slutter maskinen til strømforsyningen, skal du sørge for, at kontakten (8) er i positionen "OFF", og at den elektriske strøm har de samme karakteristika som angivet på maskinen. Alle ledningsforbindelser skal have god kontakt. Hvis den kører på lav spænding, vil det beskadige maskinen.

FARE! Udsæt ikke maskinen for regn, og brug ikke maskinen på fugtige steder.

Før du slutter maskinen til strømkilden, skal du sørge for, at kontakten står i positionen "OFF".

ANDRES SIKKERHED

• Dette værktøj er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring på eller kendskab, medmindre de er under opsyn eller er blevet instrueret i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed.
• Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet.

Restrisici

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA eller mindre.

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

GEM DISSE INSTRUKTIONER

Elektrisk sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit -værktøj er dobbeltisoleret i overensstemmelse med EN62841, og derfor er en jordledning ikke påkrævet. Dette produkt er beregnet til anvendelse sammen med en sikkerhedstransformer fremstillet til BSEN61558 og BS4343.

Arbejd aldrig uden denne transformer.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af eller en autoriseret serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske data). Den minimale lederstørrelse er 1,5 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

Pakkeindhold

Pakken indeholder:

1Bordsav

160Tsavklinge

1Klingebeskyttelsesskærm

1Geringsmåler

1Langsnitanslag

10psamlingsslange

1Slangeadapter

2Nøgle

1Skubbestok

1Betjeningsvejledning

- Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

- Tag dig tid til at læse denne vejledning omhyggeligt inden betjeningen.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

V Volt

A Ampere

Hz Hertz

W Watt

min minutter

Vekselstrøm

Jævnstrøm

Tomgangshastighed

Forsigtig! Læs betjeningsvejledningen vedrørende den korrekte justering og låseprocedure for beskyttelsesskærmen og spaltekniven.

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller dele på davret kan medføre materielle skader eller kvæstelser.

1 Savbord

2 Klingens beskyttelsesskærm

3 Spaltekniv

4 Savklinge

5 Langsnitanslag

6 Geringsmåler

7 Transporthjul

8 Tænd/sluk-kontakt

9 Benstativ

10 Låseknap til justering af smig

11 Håndtag til klingeløft

12 Låseknap til benstativ

13 Klingevippehjul

14 Låsehåndtag til forlængerbord

15 Låsehändtag til langsnitanslag

16 Forlængerbord

17 Nøgle

18 Styreskinne

19 Skubbestok

20 Bordindsats

21 Rille (a)

22 Rille (b)

23 Overbelastet beskyttelse

Tilsigtet anvendelse

SST1800 bordsaven er designet til professionel langsnitning, skråskæring, smigskæring and geringskæring i forskellige materialer som træ, trækompositmaterialer og plastik.

DANSK

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

MÅ IKKE anvendes til savning i metal, cementplader eller murværkt board.

MÅ IKKE anvendes med skarpe skærehoveder.

MÅ IKKE anvendes til at foretage tilspidsede snit uden et tilspidsningstilbehør.

MÅ IKKE bruges til hældnings- eller konkavskæring.

Disse bordsave er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

• Små børn og personer med fysisk eller psykisk funktionsnedsættelse. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse uden opsyn.
• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERING

AD/ARSEL: For at reducere risikoen for personskade slu du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Utilsigtet start kan medføre kvæstelser.

MONTERING (Fig. A1, A2, A3, A4)

Der er tre positioner på maskinen til forskellig brug, stående, foldning og transport. Benene låses ved hjælp af drejeknapper, der låser/låser op i begge retninger og har en ulåst position i midten.

1. Start med saven stående på dens hjul (Fig. A1), og lås de øverste ben op. Sving benene op og lås (Fig. A2), og lås derefter underbenene op.
2. Løft bordet fra enden (Fig. A3), og lad underbenet svinge på plads. Sving benet helt på plads og lås (Fig. A4).
3. Der er et justerbart fjederben som vist i Fig. A5. Du kan dreje den med eller mod uret i den ønskede længde. (Fig. A5).

Foldeinstruktioner (Fig. B1, B2, B3, B4)

Hold og støt bordkanten, lås benene op ved hjulenden (Fig. B1). Sænk hjulene til jorden, så benene kan svinge under (Fig. B2). Stil bordet på enden, fold underbenene op og lås dem, og lås de øverste ben op (Fig. B3). Sving benene ned og lås (Fig. B4).

Sådan transporteres bordsaven (Fig. C1, C2)

ADVARSEL! Dæk den øverste del af savklingen til under transport, f.eks. af beskyttelsesskærmen.

De øverste ben kan låses i den lodrette position til brug som trolleyhåndtag.

Samling af håndtag til klingeløft (Fig. D)

Opsætning af spaltekniv (Fig. E, F, G)

ADVARSEL! Frakobl strømkablet! Opsætningen af spørkniven 3 skal kontrolleres før hver brug.

APYARSEL! Spaltekniven 3 skal leveres i den rette position til gennemskæring. Før første brug, og før maskinen sluttes til strømmen, skal du dog sikre dig, at spaltekniven sidder fast og flugter med klingen og har den korrekte afstand til klingen (se Fig. F). Arbejd kun med maskinen, hvis spaltekniven (3) er i den øverste position, medmindre saven bruges til langsnit. BESKYTTELSESSKÆRMEN SKAL FJERNES I FORBINDELSE MED LANGSNIT. HÄV STRAKS SPALTEKNIVEN OG SÄET BESKYTTELSESSKÆRMEN PÅ IGEN EFTER ENHVER HANDLING, SOM KRÆVER, AT BESKYTTELSESSKÆRMEN FJERNES, ELLER SPALTEKNIVEN SÆNKES.

1. Indstil savklingen 4 til den maksimale skæredybde, sæt den i position 00 og lås den.
2. Fjern bordindsatsen 20 (Fig. E).

ADVARSEL! Af transportmæssige årsager blev spaltekniven 3 fastgjort i den nederste position før den første ibrugtagning. Arbejd kun med maskinen, hvis spaltekniven er i den øverste position. Spaltekniven fastgøres i den øverste position som følger:

1. Løsn låsehåndtaget 29 og skub spaltekniven 3 i den øverste position (Fig. F).

2. Mellemrummet mellem savklingens 4 tænder og spaltekniven bør være omkring 3 mm til 5 mm (Fig. G).

3. Stram igen monteringsskruen 29 og fastgør bordindsatsen 20.

ADYARSEL! Sørg for, at maskinen er afbrudt fra salkilden. Brug aldrig maskinen uden bordindsatsen; Udskift straks bordindsatsen, när den er slidt eller beskadiget.

ADVARSEL! Hvis låsehåndtaget ikke kan placeres i den nederste kvadrantlåste position, er spaltekniven muligvis ikke korrekt placeret. Genplacer spaltekniven og nulstil låsehåndtaget i den nederste kvadrantposition.

ADVARSEL! Låsehändtaget skal være i den nederste kænt, under vandret position, for at blive helt låst. Kontrollér dette omhyggeligt.

Samling af savklingens beskyttelsesskærm (Fig. H)

ADVARSEL! Spaltekniven skal låses i den øverste position, för beskyttelsesskærmen monteres.

Beskyttelsesskærmen må ikke monteres, når spaltekniven er placeret og låst i nederste position.

- Klingens beskyttelsesskærm 2 er forsynet med en fjederbelastet låsestift 39 for at finde og fastgøre beskyttelsesskærmen til spaltekniven 3.

Beskyttelsesskærmen skal monteres, när der laves snit, for at reducere risikoen for personskade.

• Hæv savklinge- og spalteknivsamlingen ved at dreje håndtaget til klingeløft 11 mod uret, som vist i Fig. E.
• Anbring stangen bag på beskyttelsesskærmen 2 nedad og bag på spalteknivens placering.
• Tryk på läsestiften 39 og sænk beskyttelsesskærmen, så den flugter med spalteknivens forreste placering.
• Frigiv låsestiften og bekræft, at beskyttelsesskærmen sidder fast på spaltekniven.
• Operatøren bør kun kunne fjerne beskyttelsesskærmen fra spaltekniven ved at trykke läsestiften 39 ned og derefter løfte beskyttelsesskærmen opad.
• Træk forsigtigt beskyttelsesskærmen op fra spaltekniven for at sikre, at den er helt monteret.

Montering/udskiftning af savklingen (Fig. E, H, I)

ADVARSEL! Kontrollér altid, at spaltekniven flugter, skyttelsesskærmens funktionalitet efter enhver vedligeholdelse.

ADYARSEL! Kontrollér altid, at spaltekniven er låst i pæn on og flugter med klingen før hver brug og efter enhver vedligeholdelse. Beskyttelsesskærmen skal monteres, når der laves snit.

ADVARSEL: Sørg for, at maskinen er afbrudt fra sørg kilden. Bær sikkerhedshandskerne.

A! ARSEL: Brug ikke saven, hvis støvlågen er fjernet.

ADVARSEL: Hold ringen på plads under udskiftning er Ringen.

1. Demonter savklingens beskyttelsesskærm 2 (Fig. H.)
2. Fjern bordindsatsen 20 (Fig. E).
3. Løsn møtrikken ved at placere nøglen 17 på møtrikken og modvirke med en anden nøgle 17 på flangen (Fig. I).

1. Fjern den ydre flange og tag savklingen ud af den indre flange med en diagonal nedadgående bevægelse.
2. Rengør forsigtigt flangen med en klud, før den nye savklinge fastgøres.
3. Indsæt den nye savklinge og fastgør den ydre flange. Den ydre flange har et Φ30 mm hævet fremspring, som passer indi klingeboringen.

ADVARSEL! Tænderne på en ny klinge er meget skarpe og kan være farlige. Sørg for, at tænderne peger ned på forsiden af bordet og flugter med pilen markeret på savklingens beskyttelsesskærm 2.

1. Fastgør igen bordindsatsen 20 og savklingens beskyttelsesskærm 2, og indstil dem.
2. Inden arbejde skal du kontrollere, at beskyttelsesskærmene virker.

Tænd/sluk-kontakt (Fig. J)

Drej håndtaget til klingeløft 11 for at indstille klingen til den påkrævede skæredybde.

• Drej mod uret for at øge skæredybden
• Drej med uret for at reducere skæredybden

Efter hver ny justering anbefales det at udføre et testsnit for at kontrollere de indstillede mål.

Indstilling af vinklen (Fig. J)

Indstil den nødvendige fasvinkel fra 0 til 45 grader før savning. Sørg for, at savklingen 4 og gerinsmåleren 6 ikke støder sammen.

• Løsn låsegrebet til justering af smig 10.
- Opsæt den ønskede vinkel og lås derefter knappen igen.

Montering af anslaget til smalt materiale (Fig. K)

• Anslaget til smalt materiale 32 på langsnitanslaget 5 har to styreflader med forskellige højder.
• Afhængigt af tykkelsen af det materiale, der skal skæres, skal den højeste side af anslaget til smalt materiale 32 bruges til tykt materiale (arbejdsemnetykkelse på over 25 mm), og undersiden af anslagsskinnen skal bruges til tyndt materiale (arbejdsemnetykkelse på under 25 mm).
• Til justeringen skal du løsne boltene på siden af langsnitanslaget 5 og skubbe anslaget til smalt materiale 32 på styret, afhængigt af den påkrævede position.
• Stram boltene igen.

Montering af langsnitsanslag (Fig. L)

• Fastgør langsnitanslaget 5 på bagsiden og tryk läsehåndtaget 15 nedad.
• Ved demontering skal du trække låsehåndtaget op og fjerne langsnitanslaget 5.
• Langsnitanslaget kan läses med den bagerste riflede møtrik.

Indstilling af savbredden (Fig. M)

• Langsnitanslaget 5 bruges til at skære træ på langs.
• Placer langsnitanslaget 5 på styreskinen 18 til højre eller venstre for savklingen.
  • 2 skalaer 33 34 på styreskinnen 18 for at vise mellemrummet mellem langsnitskinnen og savklingen 4

Når skærebredden er mindre end 300 mm, betyder bordet ikke forlænget, se skalaen 33. Det røde mærke på skueglasset 35 viser den nødvendige skærebreddeopsætning;

Ved skærebredde på mere end 300 mm skal bordet forlænges, se skalaen 34. Sørg for, at det røde mærke på

DANSk

skueglasset 35 er 300 mm, og lås langsnitanslaget. Ret derefter sigten 36 mod skalaen 34, og værdien viser den påkrævede skærebreddeopsætning.

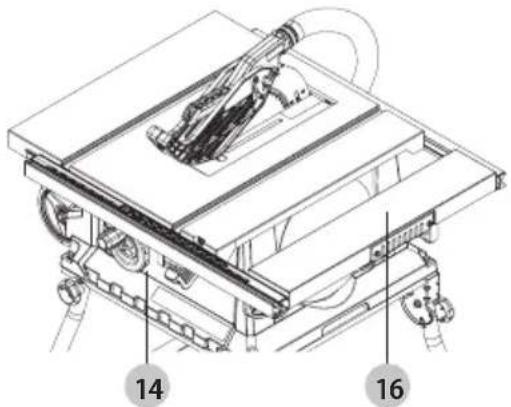

Forlængerbord (Fig. N)

• Forlængerbordet 16 kan bruges til særligt brede arbejdsemner.
• Løsn läsehåndtaget 14 og træk bordbreddeforlængelsen ud.

Tværstop (Fig. 0)

• Skub geringsmåleren 6 ind i et hul 21 22 på savbordet.
  • Løsn låsehåndtaget 37.
• Roter geringsmåleren 6, indtil den påkrævede vinkel er indstillet. Skalaen 38 viser den indstillede vinkel.
  • Stram igen läsehändtaget 37

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gårande regler.

ADVARSEL: For at reducere risikoen for personskade skå du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Utilsigtet start kan medføre kvæstelser.

Arbejdsinstruktioner

Efter hver ny justering anbefales det at udføre en test for at kontrollere de indstillede mål. Når saven er blevet tændt, skal du vente på, at klingen når sin maksimale omdrejningshastighed, før du begynder at save.

Fastgør det lange emne, så det ikke falder af ved slutningen af savningen (f.eks. med et rullestativ osv.) Vær ekstra forsigtig, når du starter savningen! Brug aldrig udstyret uden sugefunktionen. Kontrollér og rengør regelmæssigt sugekanalerne.

Sådan laver du snit på langs (Fig. P)

Snit på langs (også kendt som langsnit) er, när du bruger saven til at save langs træets årer. Tryk den ene kant af arbejdsemnet mod anslaget 5, mens den flade side er på savbordet 1.

Klingens beskyttelsesskærm 2 skal altid sænkes over arbejdsemnet. Når du laver et snit på langs, må du aldrig indtage en arbejdsstilling, der er på linje med savretningen.

• Indstil anslaget i overensstemmelse med arbejdsemnets højde og den ønskede bredde.
  • Tænd for saven.
• Placer dine hænder (med lukkede fingrene) fladt på arbejdsemnet, og skub arbejdsemnet langs og ind i klingen 4.
• Før det på siden med venstre eller højre hånd (afhængig af positionen), men kun så langt som til den forreste kant af klingens beskyttelsesskærm 2.

• Skub altid arbejdsemnet gennem til enden af spaltekniven 3.

• Det afskårne stykke forbliver på savbordet 4, indtil klingen 4 er tilbage i dens hvileposition.

• Fastgør lange arbejdsemner, så de ikke falder af ved slutningen af savningen, med et rullestativ osv.

Forsigtig (Fig. Q)

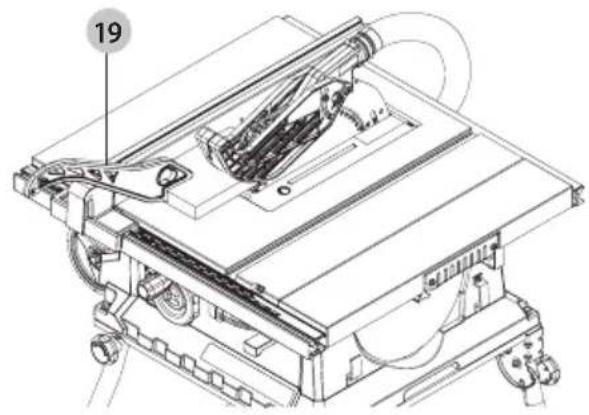

• Brug altid skubbestokken 19 ved langsnitning af små arbejdsemner (Fig. Q)
• Skær ikke i meget små arbejdsemner.

Tværsavning

• Lås geringsmåleren 6 ved 0 grader.
- Indstil fasvinklen til 0 grader.
- Juster savklingens 4 højde.
- Hold arbejdsemnet fladt på bordet 1 og imod anslaget. Hold arbejdsemnet på afstand af klingen.
- Hold begge hænder på afstand af savklingens bane.
- Slå maskinen til og lad savklingen kommer op på fyld hastighed.
- Hold igen arbejdsemnet fast i anslaget, og flyt langsomt arbejdsemnet sammen med anslagssamlingen, indtil arbejdsemnet kommer under den øverste klingebeskyttelsesskærm. Lad tænderne skære og tving ikke arbejdsemnet gennem savklingen. Savklingens hastighed skal holdes konstant.
- Når snittet er færdigt, sluk for maskinen, lad savklingen stoppe og uddag arbejdsemnet VIGTIGT: Skub aldrig eller hold aldrig i den afskårne side af arbejdsemnet.

Smigsnit (Fig. R)

Smitsnit skal altid udføres ved hjælp af langsnitanslaget 5.

• Indstil klingen 4 til den ønskede vinkel.
• Fortsæt som med tværsavning.

Savning af spånplader

For at undgå, at skæreenderne revner, når der arbejdes med spånplader, skal savklingen være højere end arbejdsemnets højde.

Opbevaring af hjælpeværktøjer (Fig. S, T)

Hjælpeværktøjer kan opbevares på maskinen.

Geringsmåleren 6 og kan sættes på krogen, som vist i Fig. S. Klingens beskyttelsesskærm 2 og skubbestok 19 kan sættes på krogen som vist på Fig. T.

Händtering af klingeblokering (Fig. U)

• Sørg for, at maskinen er afbrudt fra strømkilden.
• Fjern først træstykket. ADVARSEL: Pas på, at dine hænder ikke rører savklingen.
• Tryk på den overbelastede beskyttelse 23 og tilslut stikket igen, så kan maskinen genoptage sin funktion. (Fig. U)

Anvendelser

• Sørg for, at snittet laves på skrotsiden af målelinjen.

• Skær træet med den færdige side opad.

• Hav altid en ordentlig støtte til træet, når det kommer ud af klingen.
  • Lav et testsnit for vigtige snit.

• Brug altid den korrekte klingedybdeindstilling. Toppen af klingens tænder skal frigøre toppen af det savede materiale med 3 mm til 6 mm.
• Se arbejdsemnet efter for knaster eller søm, før du påbegynder et snit. Fjern eventuelle løse knaster med en hammer.
• Brug altid rene, skarpe og korrekt indstillede klinger. Lav aldrig et snit med en sløv klinge.
• Når du laver et snit, skal du bruge et stabilt og jævnt tryk. Tving aldrig et snit.
• Skær IKKE vådt eller skævt tømmer.
• Hold altid dit arbejdsemne fast med begge hænder, eller brug en skubbestok.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen for personskade skør du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Utilsigtet start kan medføre kvæstelser.

Tag stikket ud af stikkontakten inden enhver form for justering, service eller vedligeholdelse. Sørg for, at værktøjer er skarpe og rene for at opnå bedre og mere sikre resultater. Inspicer værktøjsledninger jævnligt, og få dem repareret af et autoriseret værksted, hvis de er beskadigede. Dette elektriske værktøj skal ikke smøres eller vedligeholdes yderligere. Der findes ingen dele i dit elværktøj, som kan repareres af brugeren. Brug aldrig vand eller kemiske rengøringsmidler til at rengøre dit elværktøj. Tør det af med en tør klud. Opbevar altid dit elværktøj på et tørt sted. Hold motorens ventilationsåbninger rene. Hold alle kontrolenheder fri for støv. Hvis du ser nogle gnister blinke i ventilationsåbningerne, er dette normalt og vil ikke beskadige dit elværktøj. Hvis netledningen beskadiges, skal den udskiftes af producenten, hans serviceagent eller lignende kvalificerede personer, så farlige situationer undgås.

Støvopsamling

Støv fra materialer såsom belægninger, der indeholder bly, og nogle trætyper, kan være skadelige for helbredet. Indånding af støv kan forårsage allergiske reaktioner og/eller føre til luftvejsinfektioner hos brugeren eller folk i nærheden. Visse støvtyper såsom ege- eller bøgestøv er kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling.

Overhold de relevante bestemmelser i dit land for de materialer, der skal bearbejdes.

Støvsugeren skal være egnet til det materiale, der bearbejdes.

Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller kræftfremkaldende, skal der anvendes en støvsuger af klasse M.

Maskinen er forsynet med en støvopsamlingsport bagerst på maskinen, der passer til brug med støvopsamlingsudstyr, der indeholder 35 mm dyser. Klingens beskyttelsesskærmenhed indeholder også en støvopsamlingsport for 35 mm näser.

• Tilslut under alt arbejde en støvopsamlingsenhed, der er designet i henhold til de relevante regulativer med hensyn til støvemission.
• Kontrollér at den anvendte støvopsamlingsslange passer til applikationen og det materiale, der skal skæres. Sørg for korrekt slangestyring.
• Der er et tilgængeligt splittertilbehør til at forbinde begge porte til en enkelt støvsuger.
• Vær opmærksom på at menneskeskabte materialer såsom spånplader eller MDF producerer flere støvpartikler under skæring end naturligt træ.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring (Fig. A)

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tæt, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre krænige kemikalier til at rengøre værktøjets ikkemetalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

ADYARSEL: For at reducere risikoen for kvæstelser sordpladen og ventilationshullerne rengøres regelmæssigt.

ADYARSEL: For at reducere risikoen for kvæstelser skal stovapsamlingssystemet rengøres regelmæssigt.

ADYARSEL: For at reducere risikoen for alvorlig paskade må du ikke bruge saven uden at montere støvadgangsdøren igen.

Beskyttelsesskærmen 2 og stingpladen skal være anbragt i position før betjening af saven.

Inspicér før brug omhyggeligt beskyttelsesskærmene på den øverste og nederste klinge igen såvel som støvopsamlingsrøret for at fastslå, at den vil køre korrekt. Sørg for at skår, støv eller partikler fra arbejdsemnet ikke kan føre til blokering af en af funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskærme, frakobl maskinen fra strømforsyningen og følg de instruktioner, der findes i

Montering/udskiftning af savklingen. Fjern de fastklemte dele og genmontér savklingen.

Hold ventilationshullerne rene og rengør med jævne mellemrum huset med en ren klud.

Rengør regelmæssigt støvopsamlingssystemet.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, der tilbydes af STANLEY, ikke er blevet testet med dette produkt, kan det være farligt at bruge sådan tilbehør med dette værktøj. For at reducere risikoen for personskade bør kun tilbehør anbefalet af STANLEY anvendes med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere informationer omkring det passende tilbehør.

Udskift klingens beskyttelsesskærm eller kulbørsten, när de er slidte. Kontakt dit lokale Stanley servicecenter for detaljer om udskiftning af en klingen beskyttelsesskærm eller en kulbørste.

Miljøbeskyttelse

Bladløftehåndtak montering (Fig. D)

ADVARSEL! Tennene på et nytt blad er meget skarpe og lænere farlige. Pass på at sagetennene peker ned foran på bordet, rettet inn med pilen p sagbladbeskyttelsen 2.
