Ürün Tipi	Masa Testeresi
Marka	STANLEY
Model	SST1800
Besleme Gerilimi	230 V AC, 50 Hz
Çekilen Güç	1800 W
Boşta Devir	4800 dak⁻¹
Bıçak Çapı	254 mm
Mil Çapı	30 mm
90°'de Maksimum Kesme Derinliği	80 mm
45°'de Maksimum Kesme Derinliği	50 mm
Bıçak Eğim Aralığı (Eğim)	0 - 45°
Taban Ölçüleri	560 x 680 mm
Ağırlık	28,8 kg
Ses Basınç Seviyesi (L_PA)	87,5 dB(A)
Ses Gücü Seviyesi (L_WA)	103,5 dB(A)
Ses Belirsizliği (K)	3 dB(A)
Güvenlik Donanımları	Koruyucu kapak, bölücü bıçak, geri tepme önleyici, aşırı yük koruması
Ana Fonksiyonlar	Boyuna kesmeler, enine kesmeler, eğimli kesmeler, oluk açma (aksesuarlarla)
Ambalaj İçeriği	Masa testeresi, 60 dişli bıçak, koruyucu kapak, gönye mastarı, boyuna kılavuz, emme hortumu, adaptör, düz anahtarlar, itme çubuğu, ince işler kılavuzu, kullanım kılavuzu
Bakım ve Temizlik	Kuru bir bezle temizleyin, havalandırma deliklerini üfleyin, solvent kullanmayın
Yedek Parçalar ve Onarılabilirlik	Yetkili bir serviste onarın, aynı yedek parçaları kullanın
Uygunluk Standartları	2006/42/CE, EN62841-1, EN62841-3-1, 2014/30/UE, 2011/65/UE

Sık sorulan sorular - SST1800 STANLEY

Masa testeresi SST1800'ün bıçağı nasıl değiştirilir?

Aleti fişten çekin. Koruyucu kapağı ve tabla insertini çıkarın. Mili iki düz anahtarla bloke edin, somunu bıçağın dönüş yönünde gevşetin. Dış flanşı ve bıçağı çıkarın. Flanşları temizleyin, yeni bıçağı dişleri önde aşağıyı gösterecek şekilde takın. Dış flanşı ve somunu yeniden takın, sıkın. Tabla insertini ve koruyucu kapağı yerine takın.

90°'de maksimum kesme derinliği nedir?

90°'de maksimum kesme derinliği 80 mm'dir. 45°'de 50 mm'dir.

Eğimli kesme için bıçak eğimi nasıl ayarlanır?

Eğim ayar kilit düğmesini (10) gevşetin. Açıyı 0° ile 45° arasında ayarlamak için eğim çarkını (13) çevirin. Kilit düğmesini tekrar sıkın.

Bu testere ile hangi kesme türleri yapılabilir?

Bu testere, boyuna kesmeler (yarma), enine kesmeler, eğimli kesmeler ve aksesuarlarla oluk açma imkanı sağlar. Metal, çimento veya duvarcılık için uygun değildir.

Boyuna kesme için boyuna kılavuz nasıl kullanılır?

Boyuna kılavuzu (5) kılavuz rayına, bıçağın sağına veya soluna takın. Kılavuzu hareket ettirerek ve ölçekleri kullanarak kesme genişliğini ayarlayın. Tutamak (15) ile kilitleyin. İş parçasını kılavuz ile bıçak arasında, gerekirse itme çubuğunu kullanarak itin.

Masa testeresi nasıl bakım yapılır?

Herhangi bir bakımdan önce aleti fişten çekin. Tabanı ve havalandırma deliklerini kuru bir bez veya basınçlı hava ile temizleyin. Solvent kullanmayın. Koruyucu kapağın ve bölücü bıçağın düzgün çalıştığını düzenli olarak kontrol edin.

Önemli güvenlik donanımları nelerdir?

Başlıca donanımlar: Koruyucu kapak (2), bölücü bıçak (3), geri tepme önleyici, aşırı yük koruması (23). Her zaman yerinde ve iyi durumda olmalıdırlar.

Testere nasıl taşınır?

Taşıma pozisyonuna getirmek için ayakları katlayın. Araba tutamağını (dikey üst ayaklar) kullanın. Bıçağı koruyucu kapakla örtün. Taşımak için koruyucu kapağı asla kullanmayın.

Aletin gücü ve gerilimi nedir?

Besleme 230 V AC, 50 Hz, çekilen güç 1800 W'dır. Uygun bir uzatma kablosu kullanın (kesit min. 1,5 mm², maks. 30 m).

Bıçak sıkışması durumunda ne yapılmalı?

Testereyi hemen kapatın ve fişten çekin. İş parçasını dikkatlice çıkarın. Aşırı yük koruması devreye girdiyse, fişi çektikten ve sıkışmayı giderdikten sonra düğmeye (23) basın. Yeniden başlatmadan önce bıçağın serbestçe döndüğünü kontrol edin.

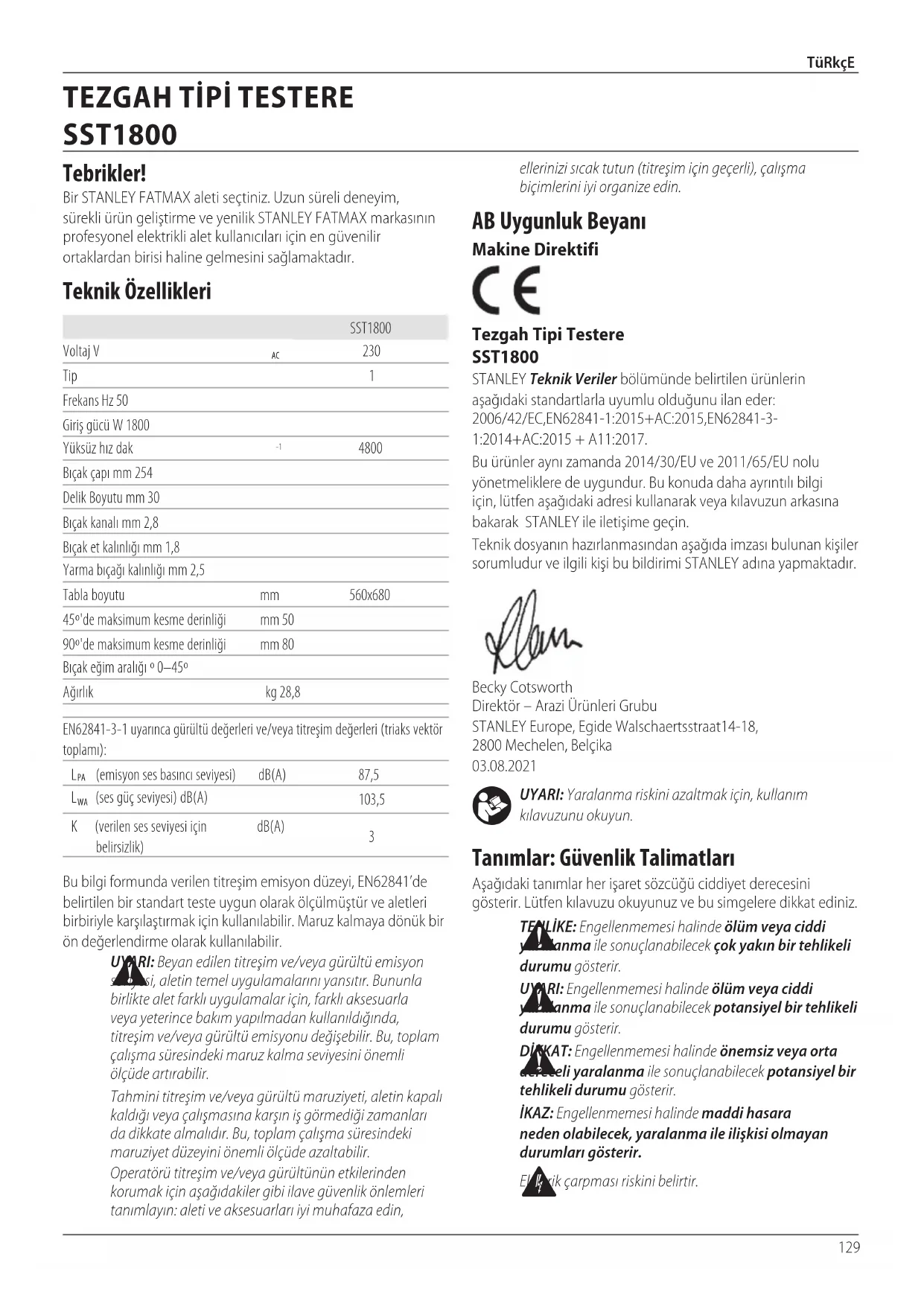

KULLANIM KILAVUZU SST1800 STANLEY

Türkçe (orijinal talimatlardan çevrilmiştir) 129

Bir STANLEY FATMAX aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik STANLEY FATMAX markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		SST1800
Voltaj V	AC	230
Tip		1
Frekans Hz 50
Giriş gücü W 1800
Yüksüz hız dak	-1	4800
Bıçak çapı mm 254
Delik Boyutu mm 30
Bıçak kanalı mm 2,8
Bıçak et kalınlığı mm 1,8
Yarma bıçağı kalınlığı mm 2,5
Tabla boyutu	mm	560x680
45°'de maksimum kesme derinliği	mm 50
90°'de maksimum kesme derinliği	mm 80
Bıçak eğim aralığı ° 0–45°
Ağırlık	kg 28,8

EN62841-3-1 uyarınca gürültü değerleri ve/veya titreşim değerleri (triaks vektör toplamı):

L_PA	(emisyon ses basıncı seviyesi)	dB(A)	87,5
L_WA	(ses güç seviyesi) dB(A)		103,5
K	(verilen ses seviyesi için belirsizlik)	dB(A)	3

Bu bilgi formunda verilen titreşim emisyon düzeyi, EN62841'de belirtilen bir standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon sisi, aletin temel uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Tahmini titreşim ve/veya gürültü maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdaki kiber gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi muhafaza edin,

ellerinizi sıcak tutun (titreşim için geçerli), çalışma biçimlerini iyi organize edin.

AB Uygunluk Beyani

Makine Direktifi

Tezgah Tipi Testere

SST1800

STANLEY Teknik Veriler bölümünde belirtilen ürünlerin aşağıdaki standartlarla uyumlu olduğunu ilan eder: 2006/42/EC, EN62841-1:2015+AC:2015, EN62841-3-1:2014+AC:2015 + A11:2017.

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU nolu yönetmeliklere de uygundur. Bu konuda daha ayrıntılı bilgi için, lütfen aşağıdaki adresi kullanarak veya kılavuzun arkasına bakarak STANLEY ile iletişime geçin.

Teknik dosyanın hazırlanmasından aşağıda imzası bulunan kişiler sorumludur ve ilgili kişi bu bildirimi STANLEY adına yapmaktadır.

Becky Cotsworth

Direktör – Arazi Ürünleri Grubu

STANLEY Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belçika

03.08.2021

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLIKE: Engellenmemesi halinde ölüm veya ciddi yamanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UVRI: Engellenmemesi halinde ölüm veya ciddi yanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIŞKAT: Engellenmemesi halinde önemsiz veya orta diteceli yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik çarpması riskini belirtir.

riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UVARI: Bu elektrikli aletle verilen tüm güvenlik uylamlarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılı cı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.

c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.

d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Tezgah Tipi Testereler için Güvenlik Talimatları

1) Siperle İlgili Uyarılar

a) Siperleri yerinde muhafaza edin. Siperler çalışır durumda ve doğru şekilde monte edilmiş olmalıdır. Gevşemiş, hasar görmüş veya doğru çalışmayan bir siper onarılmalı veya değiştirilmelidir.
b) Her düz kesim uygulaması için testere bıçağı siperi, yarma bıçağı ve geri tepmeyi önleme kilitlerini daima kullanın. Testere bıçağının iş parçasının kalınlığı boyunca komple kesim yaptığı düz kesim işlemlerinde siper ve diğer güvenlik düzenekleri yaralanma riskini azaltmaya yardımcı olur.
c) Siper, yarma biçağı ve/veya geri tepmeyi önleme düzeneğinin çıkartılmasını gerektiren bir işlemin (örn. kanal açma işlemleri) tamamlanmasının ardından koruma sistemini derhal yeniden takın. Siper, yarma biçağı ve geri tepmeyi önleme düzeneği yaralanma riskini azaltmaya yardımcı olur.
d) Testere bıçağının düğme açık konuma getirilmeden önce siper, yarma bıçağı veya iş parçasına temas etmediğinden emin olun. Bu bahsedilenlerin testere

biçağıyla yanlışlıkla temas etmesi tehlikeli bir duruma neden olabilir.

e) Yarma bıçağını bu talimat kılavuzunda anlatılan şekilde ayarlayın. Hatalı boşluk verme, konumlandırma ve hizalama, yarma bıçağının geri tepmeyi azaltmada yetersiz olmasına neden olabilir.
f) Yarma bıçağının ve geri tepmeyi önleme kilitlerinin çalışması için, bunların iş parçasına temas etmesi gerekir. Yarma bıçağı ve geri tepmeyi önleme kilitleri bıçağın temas etmesi için çok kısa mesafede olan iş parçalarının kesimi sırasında işlevsiz kalır. Bu tür koşullarda bir geri tepme, yarma bıçağı ve geri tepmeyi önleme kilitleri tarafından önlenemez.
9) Yarma biçağı için uygun testere biçagını kullanın. Yarma biçagının işlev göstermesi için testere biçagının çapı uygun yarma biçagiyla eşit, testere biçagının gövdesi yarma biçagından ince ve testere biçagı kesme genişliği yarma biçagının kalınlığına göre daha geniş olmalıdır.

2) Kesim Prosedürü Uyarıları

a)

TEHLIKE: Parmak veya ellerinizi testere bıçağının yakınına veya kesim hattına doğru kesinlikle koymayın. Bir anlık dikkatsizlik veya kayma, ellerinizin testere bıçağına yönelmesine ve ciddi yaralanmaların meydana gelmesine neden olabilir.

b) İş parçasını testere biçağı veya kesiciye sadece dönme yönünün tersine doğru besleyin. İş parçasının tezgahın üzerinde dönen testere biçagıyla aynı yönde beslenmesi iş parçasının ve elinizin testere biçagina doğru çekilmesine neden olabilir.
c) Yarma işlemi sırasında iş parçasını beslemek için kesinlikle gönye göstergesi kullanmayın ve gönye göstergesi ile çapraz kesim sırasında bir uzunluk durdurma olarak yarma korkuluğunu kullanmayın. İş parçasının yarma korkuluğu ve gönye göstergesi ile aynı anda yönlendirilmesi biçak sarması ve geri tepme ihtimalini artırır.
d) Yarma sırasında, iş parçası besleme gücünü daima korkuluk ve testere biçağı arasında uygulayın. Korkuluk ve testere biçağı arasındaki mesafe 150 mm'den az olduğunda bir itme çubuğu ve bu mesafe 50 mm'den az olduğunda bir itme bloğu kullanın. "İşe yardımcı" cihazlar elinizi testere biçağından güvenli bir mesafede tutmanızı sağlar.
e) Sadece üretici firma tarafından üretilmiş veya talimatlara uygun şekilde yapılmış itme çubuğu kullanın. Bu itme çubuğu ellerinizle testere biçağı arasında yeterli bir mesafe sağlar.
f) Asla hasarlı veya kesilmiş bir itme çubuğu kullanmayın. Hasarlı bir itme çubuğu kırılarak ellerinizin testere bıçağına kaymasına neden olabilir.
g) "Aletsiz modda" herhangi bir işlem yapmayın. İş parçasını yerleştirmek ve yönlendirmek için yarma korkuluğu veya gönye göstergesi kullanın. "Aletsiz mod" iş parçasını desteklemek veya yönlendirmek için

bir yarma korkuluğu veya gönye göstergesi yerine ellerin kullanılması anlamına gelmektedir. Aletsiz modda kesim hizalama hataları, biçak sarması ve geri tepmeye neden olur.

h) Kesinlikle dönen testere bıçağının etrafı veya üzerinde uzanmayın. Bir iş parçasına bu şekilde ulaşılmaya çalışılması kaza sonucu hareketli testere bıçağına temasa yol açabilir.
i) Uzun ve/veya geniş iş parçalarında eşit seviyeyi korumak için testere tezgahının arka ve/veya kenarlarına ilave iş parçası desteği sağlayın. Uzun ve/veya geniş bir iş parçası kontrol kaybı, testere bıçağının sarması ve geri tepmeye neden olacak şekilde tezgahın kenarında ekseni üzerinde dönme eğilimindedir.
j) İş parçasını eşit hızla besleyin. İş parçasını bükmeyin veya katlamayın. Sıkışma meydana gelirse aleti derhal kapatın, aletin fişini çekin ve ardından sıkışmayı giderin. İş parçasında sıkışan testere biçağı geri tepmeye neden olabilir veya motoru durdurabilir.
k) Kesilen malzeme parçalarını testere çalışıyorken atmaya çalışmayın. Malzeme korkuluk arasında veya testere biçağı siperinde sıkışabilir ve parmaklarınız testere bıçağına çekilebilir. Malzemeyi çıkartmadan önce testereyi kapalı konuma getirin ve testere biçağı tam durana kadar bekleyin.
1) Kalınlığı 2 mm'den fazla olan iş parçalarında yarma işlemi yaparken tezgahla temas eden bir ilave korkuluk kullanın. İnce bir iş parçası yarma korkuluğunun altında takılabilir ve bir geri tepme oluşturabilir.

3) Geri Tepme Nedenleri ve İlgili Uyarılar

Geri tepme sıkışmış, takılmış bir testere biçağı veya testere biçağıyla iş parçası arasında kesim hattı hizasının uyuşmaması nedeniyle veya iş parçasının bir kısmının testere biçağı ve yarma korkuluğu veya başka bir sabit nesne arasında sıkışması durumunda iş parçası tarafından verilen ani bir tepkidir.

Daha sık olarak geri tepme sırasında iş parçası testere bıçağının arka kısmı tarafından tezgahtan yukarı kaldırılır ve operatöre doğru itilir.

Geri tepme, testerenin yanlış kullanılmasından ve/veya hatalı kullanma prosedür veya şartlarından kaynaklanır ve aşağıda verilen uygun tedbirler alınarak önlenebilir.

a) Kesinlikle testere biçağıyla aynı hatta durmayın. Vücudunuzu daima korkuluk gibi testere biçagının aynı tarafından konumlandırın. Geri tepme iş parçasını yüksek bir hızla testere biçagının önünde ve aynı hattında duran kişilere doğru firlatabilir.
b) İş parçasını çekmek veya desteklemek için asla testere bıçağının üzerinden veya arkasından uzanmaya çalışmayın. Yanlıslıkla testere bıçağıyla temas meydana gelebilir veya geri tepme nedeniyle parmaklarınız testere bıçağına çekilebilir.
c) Kesilen iş parçasını kesinlikle dönen testere bıçağına doğru tutmayın veya bastırmayın. Kesilen iş parçasının

dönen testere biçagina doğru bastırılması bir biçak sarması ve geri tepme durumu oluşturur.

d) Korkuluğu testere biçagıyla paralel olacak şekilde hizalayın. Hatalı hizalanmış bir korkuluk iş parçasını testere biçagina sıkıştırır ve bir geri tepme oluşturur.
e) Kanal açma gibi kesim işlemleri gibi doğrusal olmayan kesikler yaparken iş parçasını tezgaha ve korkuluğa yönlendirmek için bir featherboard kullanın. Bir featherboard geri tepme durumunda iş parçasını kontrol etmeyi kolaylaştırır.
f) Testere bıçağının sıkışması ve geri tepmesi riskini en aza indirmek için büyük parçaları destekleyin. Büyük parçalar kendi ağırlıklarından dolayı bel vermeye meyillidirler. Tezgahın üzerine sarkan panelin tüm kısımlarının altına destek(ler) yerleştirilmelidir.
g) Bükülmüş, düğümlü, eğilmiş veya bir gönye göstergesi ile veya korkuluk boyunca yönlendirmek için düz bir kanala sahip olmayan iş parçalarını keserken ekstra dikkat edin. Bükülmüş, düğümlü veya eğilmiş bir iş parçası dengesizdir ve kanalın testere biçagıyla yanlış hizalanmasına, biçak sarmasına ve geri tepmeye neden olabilir.
h) Dikey veya yatay olarak bir araya getirilmiş, birden fazla iş parçasını kesinlikle kesmeyin. Testere biçağı bir veya birden fazla parçayı kaldırabilir ve geri tepmeye neden olabilir.
i) Testereyi, testere bıçağı iş parçasının içinde yeniden çalıştırırken, testere bıçağını keşigin içinde testere dişleri malzemeye temas etmeyecek şekilde ortalayın. Testere bıçağı sıkışırsa, yeniden çalıştırıldığında iş parçası yukarı kalkabilir ve geri tepmeye neden olabilir.
j) Testere bıçaklarını temiz, keskin ve uygun ayarlanmış muhafaza edin. Bükülmüş veya çatlak ya da kırık dişleri bulunan testere bıçaklarını kesinlikle kullanmayın. Keskin ve doğru şekilde ayarlanmış testere bıçakları bıçak sarması, takılma ve geri tepmeyi en aza indirir.

4) Tezgah Tipi Testere Çalıştırma Prosedürü Uyarıları

a) Tezgah montaj parçası çıkartılırken, testere bıçağı değiştirilirken veya yarma bıçağı, geri tepmeyi önleme kilitleri ya da bıçak siperi ayarlamaları yapılırken ve o sırada makineyi kontrol eden kimse bulunmadığında tezgah tipi testereyi kapatın ve güç kaynağından ayırın. Alınacak önlemler kazaların önlenmesini sağlar.
b) Tezgah tipi testereyi kesinlikle tek başına çalışır bırakmayın. Aleti kapatın ve tamamen durana kadar aletin başından ayrılmayın. Kendi başına çalışan bir testere kontrol edilemeyecek bir tehlikedir.
c) Tezgah tipi testereyi ayaklarının sağlam ve dengede olduğu düz ve iyi aydınlatmalı yerlere koyun. Tezgah, iş parçasını kolayca ele alabileceğiiniz yeterli alan sunan bir yerde kurulmalıdır. Etrafi dar ve sınırlı,

karanlık ve düz olmayan kaygan zeminler kazalara davetiye çıkartır.

d) Tezgah testeresinin ve/veya toz toplama düzeneğinin altındaki talaşları düzenli olarak temizleyin. Biriken talaş yanıcıdır ve kendi kendine tutuşabilir.
e) Tezgah testere sağlam şekilde sabitlenmelidir. Düzgün sabitlenmeyen bir tezgah tipi testere yerinden oynayabilir veya devrilebilir.
f) Tezgah testereyi açık konuma getirmeden önce tezgah üzerindeki aletleri ve ahşap parçalarını vb. kaldırın. Dikkat dağıtıcı şeyler veya olası bir sıkışma tehlikeli olabilir.
g) Her zaman doğru boyut ve şekilde mil deliği olan testere bıçakları (elmasa karşı yuvarlak) kullanın. Montaj donanımına uygun olmayan testere bıçakları dengesiz çalışıp kontrol kaybına neden olacaktır.
h) Flanş, testere biçağı rondelası, civata veya somun gibi hasar görmüş veya hatalı testere biçağı montaj elemanlarını kesinlikle kullanmayın. Bu montaj elemanları özel olarak sizin testereniz için, güvenli çalışacak ve optimum performans gösterecek şekilde tasarlanmıştır.
i) Kesinlikle tezgah testeresi üzerinde ayağa kalkmayın, onu bir merdiven gibi kullanmayın. Bu, alet devrilirse veya kazara kesme aletiyle temas edilirse ciddi yaralanmayla sonuçlanabilir.
j) Testere bıçağının doğru yönde dönecek şekilde monte edildiğinden emin olun. Bir tezgah testerede taşlama diski, tel fırça veya aşındırıcı disk kullanmayın. Doğru olmayan testere bıçağı kurulumu veya önerilmemiş aksesuar kullanımı ciddi yaralanmayla sonuçlanabilir.

Testere Tezgahları için İlave Güvenlik Talimatları

UVARI: Plastik, ıslak ahşap ve diğer malzemelerin kürmesi biçak uçlarında ve testere gövdesinde erimiş materyal birikmesine sebep olur ve biçağın aşırı ısınması ve kesim esnasında takılma riski artar.

• Bıçakların doğru yönde döndüğünden ve dişlerin testere tezgahının önünü gösterdiğini den emin olun.
• Herhangi bir işleme başlamadan önce tüm kelepçe kollarının sıkı olduğundan emin olun.
• Tüm bıçak ve flanşların temiz ve kelepçe pulunun geniş yüzeyinin bıçağın karşısında olduğundan emin olun. Mandrel somununu sıkıca sıkın.
• Yarma biçagının testere biçagından doğru mesafe olan maksimum 5 mm'ye ayarlandığından emin olun.
• Üst ve alt siperler yerinde değilken testereyi asla çalıştırmayın.
• Bıçağı hareketliyken yağlamayın.
• İtme çubuğunu kullanılmadığında her zaman saklama yerinde bulundurun.

• Siperi tutma veya taşıma için kullanmayın.

• Testere bıçağına yandan basınç uygulamayın.

• Asla hafif alaşım kesmeyin. Makine bu tür uygulamalar için tasarlanmamıştır.
• Aşındırıcı disk veya elmas kesme çarkları kullanmayın.
• Kanal açma, yarma veya oluk açma uygulamalarında kullanılamaz.
• Makinede arıza durumunda, makineyi hemen kapatıp güç kaynağıyla bağlantısını kesin. Arızayı rapor edin ve arızalı makineyi, başkaları tarafından kullanılmaya çalışılmasını önlemek için uygun şekilde işaretleyin.
• Testere bıçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, DAİMA makineyi kapatıp güç kaynağıyla bağlantısını kesin. Üzerinde çalıştığınız parçayı çıkarın ve testere bıçağının rahatça döndüğünden emin olun. Makineyi açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.
• Kontrolün kaybedilmesine veya geri tepmeye neden olabileceği için gevşek malzeme parçalarından oluşan bir desteyi KESİNLİKLE kesmeyin. Tüm malzemeleri sağlam şekilde destekleyin.
• Biçak siperinin uygun şekilde yerleştirildiğinden emin olun. Kesim yaparken, daima iş parçasına doğru bakmalıdır.

Testere Bıçakları

• Teknik Verilerde belirtilen boyutlara uymayan testere bıçaklarını kullanmayın. Bıçağın mile uymasını sağlamak için pul kullanmayın. Ahşap veya benzeri malzemeler için kullanılacaksa yalnızca bu kılavuzda belirtilen ve EN847-1 uyumlu bıçakları kullanın.
• Testere bıçağının maksimum hızı, anma değeri plakası üzerinde belirtilen hıza göre daima daha yüksek veya en azından o değere eşit olmalıdır.
• Testere bıçağı çapı aletin anma değeri plakasındaki değerlere uygun olmalıdır.
• Özel olarak tasarlanmış gürültü azaltıcı bıçakları kullanmayı göz önünde bulundurun.
• Yüksek nitelikli çelik (HS) testere bıçaklarını kullanmayın.
• Çatlamış ya da hasarlı testere biçaklarını kullanmayın.
• Kesilecek malzeme için doğru testere bıçağını seçtiğinizden emin olun.
• Kesme biçağı ve sert malzeme kullanırken her zaman uygun eldivenleri takın. Testere bileçakları mümkün olan her aşamada bir taşıyıcı içerisinde taşınmalıdır.

Güç bağlantıları

Makineyi elektrik prizine takmadan önce düğmenin (8) "KAPALI" konumunda olduğundan ve elektrik akımının makinede belirtilen özelliklerde olduğundan emin olun. Tüm hat bağlantıları iyi temasa sahip olmalıdır. Düşük voltajda çalıştırmak makineye zarar verir.

TENLİKE! Makineyi yağmura maruz bırakmayın veya nyerlerde çalıştırmayın.

Makineyi prize takmadan önce düğmenin "KAPALI" konumunda olduğundan emin olun.

DİĞER KİŞİLERİN GÜVENLİĞI

• Cihaz, güvenliklerinden sorumlu kişi gözetiminde cihazın kullanımı hakkında bilgi verilmeksizin, sınırlı fiziksel (çocuklar dahil), duyusal veya zihinsel kapasiteli veya deneyimsiz ve bilgisiz kişiler tarafından kullanılmamalıdır.
• Çocuklar cihazla oynamamalıdır.

Diğer Tehlikeler

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla belüer kullanılmaya tavsiye edilir.

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Duyma bozukluğu.
- Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
- Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
- Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Elektrik Güvenliği

STANLEY aletiniz EN62841 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Bu ürünün, BSEN61558 ve BS4343 için üretilen bir güvenlik transformatörü ile kullanılması amaçlanmıştır. Bu transformatör yerinde değilken bu aletle çalışmayın.

Elektrik kablosu hasar görürse, yalnızca STANLEY veya yetkili bir servis tarafından değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (Teknik Özellikleri bakın) uygun onaylı bir 3 damarlı uzatma kablosu kullanın. Minimum iletken boyutu 1,5 mm ^27 dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Paket İçeriği

Paket şunları içerir:

1 Tezgah tipi testere

1 60T testere biçağı

1Bıçaksiperi

1Gönyegöstergesi

1Paralelkorkuluk

1Toplayıcihortumu

1Hortumadaptörü

2Somunanahtari

1İtmeçubuğu

1 Dar Malzeme Çiti

1Kullanımkılavuzu

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

V Volt

A Amper

Hz Hertz

W Watt

dak dakika

Alternatif akım

Doğrudan akım

Yüksüz hız

Sinif II Mimarisi

Topraklama terminali

Güvenlik uyarı sembolü

/dak. Dakika Başı Devir veya İleri-Geri Hareketler

Dikkat! Siper ve Yarma bıçağıyla ilgili doğru ayar ve kilitleme prosedürü için kullanım kılavuzunu okuyun.

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya hangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Testere tezgahi
2 Biçak siperi
3 Yarma bıçağı
4 Testere Bıçağı
5 Paralel Korkuluk
6 Gönye göstergesi
7 Taşıma tekerlekleri
8 Açma/kapama düğmesi
9 Ayak standı

10 Açı ayarı kilitleme düğmesi
11 Biçak yükseltme kolu
12 Ayak standı kilitleme düğmesi
13 Biçak devirme çarkı
14 Genişleme tezgahı için kilitleme kolu
15 Paralel korkuluk için kilitleme kolu
16 Genişleme tezgahı
17 Somun anahtari
18 Kilavuz ray
19 İtme çubuğu
20 Tezgah ek parçası
21 Oluk (a)
22 Oluk (b)
23 Aşırı yük koruması

Kullanım Amacı

Bu SST1800 tezgah testere, ahşap, ahşap kompozit materyaller ve plastik gibi çeşitli malzemelerin profesyonel yarma, çapraz kesim, gönyeleme ve eğim verme işlemleri için tasarlanmıştır. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Metal, beton levha veya tuğla kesmek için KULLANMAYIN.

Bu testerede şekillendirme amaçlı kesici kafalarını KULLANMAYIN.

Bir konik şablon çıkartma aksesuarı olmadan konik kesimler YAPMAYIN.

Testereyi dalma veya oyma amaçlı kesimlerde KULLANMAYIN. Bu tezgah tipi testereler profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.

- Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşayan, yeterli deneyim, bilgi ve yetenekten yoksun kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için kemihangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

MONTAJ (Şek. A1, A2, A3, A4)

Makine üzerinde farklı kullanım olarak, ayakta durma, katlama ve taşıma amaçlı üç konum vardır. Bacaklar, her iki yönde kilitlenen/kilidi açan ve merkezi kilit açık konuma sahip çevirmeli düğmeler kullanılarak kilitlenir.

1. Testere tekerlekleri üzerinde dururken başlayın (Şek. A1), üst bacakların kilidini açın. Bacakları yukarı kaldırın ve kilitleyin (Şek. A2), ardından alt bacakların kilidini açın.

2. Masayı uçtan kaldırın (Şek. A3), alt bacağın yerine oturmasını sağlayın. Bacağını tam olarak yerine döndürün ve kilitleyin (Şek. A4).

3. Şek. A5'te gösterildiği gibi bir ayarlanabilir yaylı ayak vardır. İstediğiniz uzunluk için saat yönünde veya saat yönünün tersine çevirebilirsiniz. (Şek. A5).

Katlama Talimatları (Şek. B1, B2, B3, B4)

Tezgah kenarını tutun ve destekleyin, tekerlek ucundaki bacakların kilidini açın (Şek. B1). Tekerlekleri yere indirin, bacakların aşağı sallanmasını sağlayın (Şek. B2). Tezgahı dik tutun, katlayın ve alt bacakları kilitleyin, üst bacakların kilidini açın (Şek. B3). Bacakları aşağı çevirin ve kilitleyin (Şek. B4).

Tezgah Tipi Testerenin Taşınması (Şek. C1, C2)

UYARI! Taşıma sırasında testere biçagının üst kısmını örneğin koruyucu ile örtün.

Üst bacaklar, taşıyıcı kolu olarak kullanılması için dikey konumda kilitlenebilir.

Bıçak Yükseltme Kolunun Takılması (Şek. D)

Pulu 24, yuvayı 25, pulu 26 ve altıgen somunu 27 civata 28 üzerine yerleştirerek biçak yükseltme kolunu 11 takın.

Yarma Bıçağı Ayarı (Şek. E, F, G)

UYARI! Aletin fisini prizden çekin! Yarma bıçağının 3 ayın her kullanımdan önce kontrol edilmelidir.

UYARI! Yarma bıçağı 3 düzgün kesin için doğru kumanda teslim edilmelidir. Yine de, ilk kullanımdan önce ve makineyi prize takmadan önce yarma bıçağının güvenli, testere bıçağıyla aynı hizada ve bıçakla doğru mesafede olduğundan emin olun (bkz. Şek. F). Testere, dilme işlemleri için kullanılmadığı sürece, makineyi yalnızca yarma bıçağı 3 yukarı konumdayken kullanın. DİLME İŞLEMLERİ İÇİN SİPER ÇIKARTILMALIDIR. YARMA BİÇAĞINI DERHAL YUKARI KALDIRIN VE SİPERİN ÇIKARTILMASINI VEYA YARMA BİÇAĞININ İNDİRİLMESİNİ GEREKTİREN HERHANGİ BİR İŞLEM TAMAMLANDIKTAN SONRA SİPERİ YENİDEN TAKIN.

1. Testere bıçağını 4 maksimum kesme derinliğine ayarlayın, 00 konumuna getirin ve kilitleyin.
2. Tezgah ek parçasını 20 sökün (Şek. E).

UYARI! Nakliye sırasında, yarma biçağı 3 ilk çalıştırma öncesi alt konumda sabitlenmiştir. Makineyle sadece yarma biçağı yukarı konumdayken çalışın. Yarma biçagının yukarı konuma takılması aşağıdaki gibidir:

1. Kilitleme kolunu 29 gevşetin ve yarma bıçağını 3 yukarı konuma itin (Şek. F).
2. Testere bıçağı 4 dişleri ile yarma bıçağı arasındaki boşluk yaklaşık 3 mm ila 5 mm olmalıdır (Şek. G).
3. Montaj vidasını 29 geri sıkın ve tezgah ek parçasını 20 takın.

UYARI! Makine fisinin güç kaynağından çekildiğinden en olun. Tezgah ek parçası olmadan makineyi asla

kullanmayın; aşındığında veya hasar gördüğünde tezgah ek parçasını hemen değiştirin.

UYARI! Kilitleme kolu, alt açı ölçer kilitli konumuna gemiyorsa yarma biçağı doğru şekilde yerleştirilemeyebilir. Yarma biçagını yeniden konumlandırın ve kilitleme kolunu alt açı ölçer konumunda sıfırlayın.

UYARI! Kilitleme kolu, tam olarak kilitlenebilmesi için dikkatış ölçerde, yatay konumun altında olmalıdır. Bunu dikkatlice kontrol edin.

Testere Bıçağı Siperinin Montajı (Şek. H)

UYARI! Korumayı takmadan önce yarma biçağı üst korunda kilitlenmelidir.

Yarma bıçağı alt konumdayken ve kilitliyken siper takılmamalıdır.

• Biçak siperinde 2 yaylı bir kilitleme pimi 39 mevcuttur ve bu pim siperi yarma biçağına 3 yerleştirmek ve sabitlemek için kullanılır. Yaralanma riskini azaltmak için kesm yapılırken siper takılmalıdır.
• Biçak yükseltme kolunu 11 Şek. E'de gösterildiği gibi saat yönünün tersine çevirerek testere biçagı ve yarma biçagı grubunu kaldırın.
• Siperin 2 arkasındaki çubuğu aşağıya ve yarma bıçağının bulunduğu yerin arkasına yerleştirin.
• Kilitleme pimine 39 basın ve yarma bıçağının ön konumuyla hizalamak için siperi indirin.
• Kilitleme pimini serbest bırakın ve siperin yarma biçağı üzerinde sabitlendiğinden emin olun.
• Operatör, yalnızca kilitleme pimine 39 bastırarak ve ardından siperi yukarı kaldırarak siperi yarma bıçağından çıkarabiliyor olmalıdır.
• Tam olarak oturduğundan emin olmak için siperi yarma bıçağından yavaşça çekin.

Testere Bıçağının Takılması/Değiştirilmesi (Şek. E, H, I)

UYARI! Herhangi bir bakımdan sonra daima yarma bışığının hizasını ve siperlerin işlevini yerine getirip getirmediğini kontrol edin.

UYARI! Her kullanımdan önce ve herhangi bir bakımdan sonra yarma bıçağının yerine kilitlendiğini ve testere bıçağıyla aynı hizada olduğunu daima kontrol edin. Kesim yapılırken siper mutlaka takılmalıdır.

UVARI: Makine fişinin güç kaynağından çekildiğinden erinölun. Güvenlik eldivenlerini giyin.

U! R1: Toz kapağı çıkarılmışsa testereyi çalıştırmayın.

U! RI: Bıçağı değiştirirken halkayı yerinde tutun.

1. Testere bıçak siperini 2 sökün (Şek. H.)
2. Tezgah ek parçasını 20 sökün (Şek. E).
3. Somun anahtarını 17 somun üzerine getirerek ve flanş üzerinde başka bir somun anahtarıyla 17 ters yönde çevirerek somunu gevşetin (Şek. I).

U! ARI! Somunu testere bıçağının dönüş yönünde çevirin.

1. Dış flanşı çıkarın ve çapraz olarak aşağı doğru hareketle testere biçagını iç flanştan çıkarın.
2. Yeni testere bıçağını sabitlemeden önce franşı bir bezle dikkatlice temizleyin.
3. Yeni testere biçagını yerleştirin ve dış flanşı sabitleyin. Dış flanş, birçok deliğinin yan tarafına uyan Φ30 mm yükseltilmiş bir çıkıntıya sahiptir.

UYARI! Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olan. Dişlerin, testere bıçağı siperinde 2 işaretli ok ile aynı hizada olacak şekilde tezgahın ön tarafından aşağıya baktığından emin olun.

1. Tezgah ek parçası 20 ve testere bıçağı siperini 2 geri takın ve ayarlayın.
2. İşe başlamadan önce siperlerin çalışıp çalışmadığını kontrol edin.

Açma/Kapatma Düğmesi (Şek. J)

• Makineyi açmak için, yeşil yanan başlatma düğmesine "I" basın.
• Makineyi kapatmak için, kırmızı yanan durdurma "O" düğmesine basın.

Kesme Derinliği (Şek. J)

Bıçağı gerekli kesme derinliğine ayarlamak için birçokak yükseltme kolunu 11 çevirin.

• Kesim derinliğini artırmak için saat yönünün tersine çevirin
• Kesim derinliğini azaltmak için saat yönünde çevirin Her yeni ayardan sonra, ayarlanan boyutları kontrol etmek için bir deneme kesimi yapılması tavsiye edilir.

Kesme Açısını Ayarlama (Şek. J)

Kesmeden önce gerekli eğim açısından 0 ila 45 derece arasında ayarlayın, testere bıçağının 4 ve gönye göstergesinin 6 çarpışmadığından emin olun.

• Açı ayarı kilitleme düğmesini 10 gevşetin.
• İstediğiniz açıyı ayarlayın ve ardından düğmeyi tekrar kilitleyin.

Dar Malzeme Çitinin Takılması (Şek. K)

• Dar malzeme çiti 32 paralel korkuluğun 5 parçasıdır ve farklı yüksekliklerde iki kılavuz yüzeye sahiptir.
• Kesilecek malzemenin kalınlığına bağlı olarak, kalın malzeme (iş parçası kalınlığı 25 mm'nin üzerinde) için dar malzeme çitinin 32 üst tarafı ve ince malzeme (iş parçası kalınlığı 25 mm'nin altında) için çit rayının alt tarafı kullanılmalıdır.
• Ayar için, paralel korkuluğun 5 yanındaki civataları gevşetin ve gereken konuma bağlı olarak dar malzeme çitini 32 kılavuzun üzerine itin.
• Civataları yeniden sıkın.

Paralel Korkuluğun Takılması (Şek. L)

- Paralel korkuluğu 5 arka tarafa sabitleyin ve kilitleme kolunu 15 aşağı doğru bastırın.

• Demonte ederken, kilitleme kolunu yukarı çekin ve paralel korkuluğu 5 çıkartın.
• Paralel korkuluk, arka tırtıllı somun ile ayarlanarak kilitlenebilir.

Kesme Genişliğini Ayarlama (Şek. M)

• Ahşabı uzunlamasına kesmek için paralel korkuluk 5 kullanılır.
• Paralel korkuluğu 5 testere bıçağının sağında veya solunda kılavuz ray 18 üzerine yerleştirin.
• 2 gösterge 33 34 kılavuz ray 18 üzerinde bulunur ve korkuluk rayı ve testere bıçağı 4 arasındaki boşluğu gösterir Kesme genişliği 300 mm'den az olduğunda, tezgahın uzatılmadığı anlamına gelir, bkz. gösterge 33 . İzleme camındaki 35 kırmızı işaret gerekli kesme genişliği ayarını gösterir;

Kesme genişliği 300 mm'den fazla olduğunda, tezgahın uzatılması gerekir, bkz. gösterge 34. İzleme camındaki kırmızı işaretin 35 300 mm'de olduğundan emin olun ve paralel korkuluğu kilitleyin, ibre 36 göstergesinin 34 gerekli kesim genişliği ayarını gösterdiğini kontrol edin.

Genişleme Tezgahı (Şek. N)

• Genişleme tezgahı 16 özellikle geniş iş parçaları için kullanılabilir.
• Kilitleme kolunu 14 gevşetin ve tezgah genişleme uzantısını dışarı çekin.

Çapraz Durdurma (Şek. 0)

• Gönye göstergesini 6 testere tezgahı üzerindeki bir yuvaya 21 22 itin.
  • Kilitleme kolunu 37 gevşetin.
• Gönye göstergesini 6 çevirerek istenen açıyı ayarlayın. Ölçüm göstergesi 38 ayarlanan açıyı gösterir.
  • Kilitleme kolunu 37 yeniden sıkın

KULLANMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere dolima uyun..

UVARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Çalışma Talimatları

Her yeni ayardan sonra, ayarlanan boyutları kontrol etmek için bir deneme yapılması tavsiye edilir. Testereyi çalıştırdıktan sonra, kesime başlamadan önce bıçağın maksimum dönüş hızına ulaşmasını bekleyin.

Kesimin sonunda uzun iş parçasını düşmeye karşı (örn. tekerlekli sehpa vb. ile) emniyete alın. Kesime başlarken çok dikkatlı olun! Cihazı toz emici işlevi olmadan kesinlikle kullanmayın. Emme kanallarını düzenli olarak kontrol edin ve temizleyin.

Boyuna Kesimler Yapma (Şek. P)

Boyuna kesme (dilme olarak da bilinir), testereyi ahşabın damarı boyunca kesmek için kullandığınız zamandır. İş parçasının bir kenarını, testere tablasının 1 düz tarafı üzerindeyken yarma korkuluğuna 5 doğru bastırın.

Bıçak koruma siperi 2 her zaman iş parçasının üzerine indirilmelidir. Boyuna kesim yaparken asla kesim yönüne paralel bir çalışma pozisyonu almayın.

• Siperi, iş parçası yüksekliğine ve istenen genişliğe uygun olarak ayarlayın.
• Testereyi çalıştırın.
• Ellerinizi (parmaklarınız kapalı) iş parçasının üzerine düz bir şekilde yerleştirin ve iş parçasını biçak 4 boyunca ve biçağa doğru itin.
• Sol veya sağ elinizle (konuma bağlı olarak) sadece testere bıçağı koruma siperinin 2 ön kenarına kadar yana doğru yönlendirin.
• İş parçasını her zaman yarma bıçağının 3 ucuna kadar itin.
• Kesilen parça, bıçak 4 durma konumuna geri dönene kadar testere tablasının 4 üzerinde kalır.
• Uzun iş parçalarını kesim sonunda düşmeye karşı bir rulo stand ile emniyete alın.

Dikkat (Şek. Q)

• Küçük parçaların yarma işlemi sırasında her zaman itme çubuğu 19 kullanın (Şek. Q)
• Aşırı derecede küçük parçaları kesmeyin.

Çapraz Kesim

• Gönye göstergesini 6 0 derecede kilitleyin.
- Eğitim açısını 0 dereceye ayarlayın.
- Testere bıçağının 4 yüksekliğini ayarlayın.
- Çalışma parçasını tezgahın 1 üzerinde korkuluğa doğru düz tutun. Çalışma parçasını biçaktan uzakta tutun.
- Ellerinizi testere bıçağının hareket yönünden uzak tutun.
- Makineyi açın ve testere bıçağının tam hızına erişmesine izin verin.
- İş parçasını sipere karşı tekrar sıkıca tutun ve iş parçası üst biçak korumasının altına gelene kadar iş parçasını siper tertibatiyla birlikte yavaşça hareket ettirin. Dişlerin kesmesine izin verin ve iş parçayı bıçağın içerisinde zorla geçirmeyin. Testere bıçağının hızı sabit tutulmalıdır.
- Kesim tamamlandığında, makineyi kapatın, bıçağın durmasını bekleyin ve iş parçasını alın ÖNEMLI: İş parçasını kesinlikle kesilen tarafından itmeyin veya tutmayın.

Açılı Kesim (Şek. R)

Eğimli kesimler her zaman paralel korkuluk 5 kullanılarak yapılmalıdır.

• Bıçağı 4 istenen açıya ayarlayın.
• Çapraz kesimde olduğu gibi devam edin.

İnce Suntaların Kesilmesi

İnce suntalarla çalışırken kesme kenarlarının çatlamasını önlemek için testere bıçağı iş parçasından daha yüksekte olmalıdır.

Yardımcı Aletleri Saklama (Şek. S, T)

Yardımcı aletler makinede saklanabilir. Gönye göstergesi 6 Şek. S'de gösterildiği gibi kancaya takılabilir. Biçak siperi 2 ve itme çubuğu 19 Şek. T'de gösterildiği gibi kancaya takılabilir.

Bıçak Sıkışma İşlemi (Şek. U)

• Makine fişinin güç kaynağından çekildiğinden emin olun.
• Önce iş parçasını alın. UYARI: Ellerinizin testere biçağına dokunmamasına dikkat edin.
• Aşırı yük koruyucuya 23 basın ve fişi tekrar takın, makine çalışmaya devam edebilir. (Şek. U)

Uygulama

• Kesiğin ölçüm çizgisinin hurda tarafından yapıldığından emin olun.
• Ahşabı bitmiş tarafı yukarı gelecek şekilde kesin.
• Ahşap parça biçaktan çıkarken her zaman uygun bir desteğe sahip olun.
• Önemli kesimler için bir deneme kesimi yapın.
• Daima doğru biçak derinliği ayarını kullanın. Biçak dişlerinin üst kısmı ile, kesilen malzemenin üstü arasında 3 mm ila 6 mm arasında mesafe olmalıdır.
• Kesime başlamadan önce iş parçasında budak veya çivi olup olmadığını kontrol edin. Gevşek budakları bir çekiçle çıkarın.
• Daima temiz, keskin, düzgün ayarlanmış biçaklar kullanın. Asla körelmiş bir biçakla kesim yapmayın.
• Bir kesim yaparken, sabit ve eşit bir basınç kullanın. Bir kesim için asla zorlamayın.
• Islak veya eğri keresteleri kesinlikle KESMEYİN.
• İş parçanızı her zaman iki elinizle sıkıca tutun veya bir itme çubuğu kullanın.

BAKIM

lektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Herhangi bir ayar, servis veya bakım işlemi yapmadan önce fışı prizden çekin. Daha iyi ve güvenli performans için aletleri keskin ve temiz tutun. Alet kablolarını düzenli olarak inceleyin ve hasarlıysa yetkili bir serviste tamir ettirin. Bu alette ilave yağlama veya bakıma gerek yoktur. Bu elektrikli alette, kullanıcı tarafından bakımı yapılacak herhangi bir parça yoktur. Elektrikli aletinizi temizlemek için kesinlikle su veya kimyasal temizleyiciler kullanmayın. Kuru bir bezle silerek temizleyin. Elektrikli aletinizi daima kuru bir yerde saklayın. Motor havalandırma deliklerini temiz tutun. Tüm çalışma kumandalarını tozdan uzak tutun. Havalandırma deliklerinde kıvılcımların parladığını görürseniz, bu normaldir ve elektrikli aletinize zarar vermez. Kablo zarar görürse, tehlikeli bir durum oluşmasını önlemek için üretici, servis bakım merkezi veya benzeri kalifiye kişiler tarafından değiştirilmelidir.

Toz Emme

Kurşun içeren kaplamalar ve bazı ağaç türleri gibi malzemelerden gelen tozlar insan sağlığına zararlı olabilir. Tozun solunması alerjik reaksiyonlara ve/veya kullanıcıının veya diğer kişilerin solunum yolu enfeksiyonları yaşamasına neden açabilir. Kayın ve meşe tozu gibi bazı tozların, özellikle ağaç işleme katkı maddeleriyle birleştiğinde kansere yol açıcı maddeler haline geldiği bilinmektedir.

Çalışılan malzeme için ülkenizde geçerli olan düzenlemelere uyun.

Vakumlu süpürge, çalışılacak malzeme için uygun olmalıdır.

Özellikle sağlığa zararlı veya kanserojen olan kuru tozları vakumla çekerken toz sınıfı M olan bir vakumlu süpürge kullanın.

Makinenin arka kısmında 35 mm nozüllere sahip olan ve toz emme ekipmanına uygun bir toz toplama portu bulunmaktadır. Aynı zamanda biçak siper tertibatı da 35 mm nozüller için toz toplama portuna sahiptir.

• Her kullanım esnasında, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın.
• Kullanılan toz emme hortumunun uygulama ve kesilen materyale uygun olduğundan emin olun. Hortumların doğru bağlandığından emin olun.
• Her iki bağlantı noktasını da tek bir toz emiciye bağlamak için bir ayırıcı aksesuar mevcuttur.
• Sunta veya MDF gibi insan yapımı materyallerin kesim esnasında doğal ahşaba göre daha fazla toz partikülü çıkardığını unutmayın.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme (Şek. A)

UVIRI: Havalandırma deliklerinde ve etrafında toz tişanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek iş kürkıla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

UVARI: Yaralanma tehlikesini azaltmak için, tezgahUSTANU ve havalandırma deliklerini düzenli olarak temizleyin.

UVARI: Yaralanma riskini azaltmak için toz toplama sistemini düzenli olarak temizleyin.

UYARI: Ciddi yaralanma riskini azaltmak için toz erişim kürpini tekrar takmadan testereyi kullanmayın.

Bıçak siperi 2 ve boğaz plakası testere kullanılmadan önce yerlerine takılmalıdır.

Kullanmadan önce, üst ve alt biçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatli bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağını emin olun.

İş parçası bölümlerinin testere biçağı ve siperler arasında sıkışması durumunda, makineyi güç kaynağından sökün ve

Testere Bıçağının Takılması/Değiştirilmesi bölümünde verilen talimatları takip edin. Sıkışmış parçaları çıkartın ve testere bıçağını takın.

Havalandırma yuvalarını açık tutun ve mahfazayı düzenli olarak yumuşak bir bezle temizleyin.

Toz toplama sistemini düzenli şekilde temizleyin.

İsteğe Bağlı Aksesuarlar

UVARI: STANLEY, tarafından sunulanlar dışındaki aksesuarlar bu ürünle test edilmediğinden, bu tür aksesuarların bu aletle kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle yalnızca STANLEY tarafından önerilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlar hakkında daha fazla bilgi için bayinize başvurun.

Yıpranmış bıçak siperi veya karbon fırçayı değiştirin. Bıçak siperi veya karbon fırça değişimiyle ilgili ayrıntılar için yerel Stanley servis merkeziyle iletişime geçin.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün normal evsel atıklarla birlikte çöpe atılmamalıdır.

Bazı malzemeleri içeren ürün geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için

talebi azaltabilir. Lütfen elektrikli ürünleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur.

ΕΠΙΤΡΑΠΕΖΙΟ ΠΡΙΟΝΙ

SST1800

Συγχαρητήρια!
