SST1800 - Scie STANLEY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SST1800 STANLEY au format PDF.
| Type de produit | Scie sur table |
| Marque | STANLEY |
| Modèle | SST1800 |
| Tension d'alimentation | 230 V CA, 50 Hz |
| Puissance absorbée | 1800 W |
| Régime à vide | 4800 min⁻¹ |
| Diamètre de la lame | 254 mm |
| Taille de l'alésage | 30 mm |
| Profondeur de coupe maxi à 90° | 80 mm |
| Profondeur de coupe maxi à 45° | 50 mm |
| Plage d'inclinaison de la lame (biseau) | 0 - 45° |
| Dimensions du plateau | 560 x 680 mm |
| Poids | 28,8 kg |
| Niveau de pression sonore (L_PA) | 87,5 dB(A) |
| Niveau de puissance sonore (L_WA) | 103,5 dB(A) |
| Incertitude sonore (K) | 3 dB(A) |
| Dispositifs de sécurité | Carter de protection, couteau diviseur, anti-rebonds, protection contre les surcharges |
| Fonctions principales | Coupes longitudinales, transversales, en biseau, rainurage (avec accessoires) |
| Contenu de l'emballage | Scie sur table, lame 60T, carter de protection, calibre à onglet, garde longitudinale, tuyau d'aspiration, adaptateur, clés plates, bâton-poussoir, garde pour ouvrages fins, notice |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, souffler les orifices d'aération, ne pas utiliser de solvants |
| Pièces détachées et réparabilité | Faire réparer par un centre agréé, utiliser des pièces de rechange identiques |
| Normes de conformité | 2006/42/CE, EN62841-1, EN62841-3-1, 2014/30/UE, 2011/65/UE |
FOIRE AUX QUESTIONS - SST1800 STANLEY
Questions des utilisateurs sur SST1800 STANLEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice SST1800 - STANLEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SST1800 de la marque STANLEY.
MODE D'EMPLOI SST1800 STANLEY

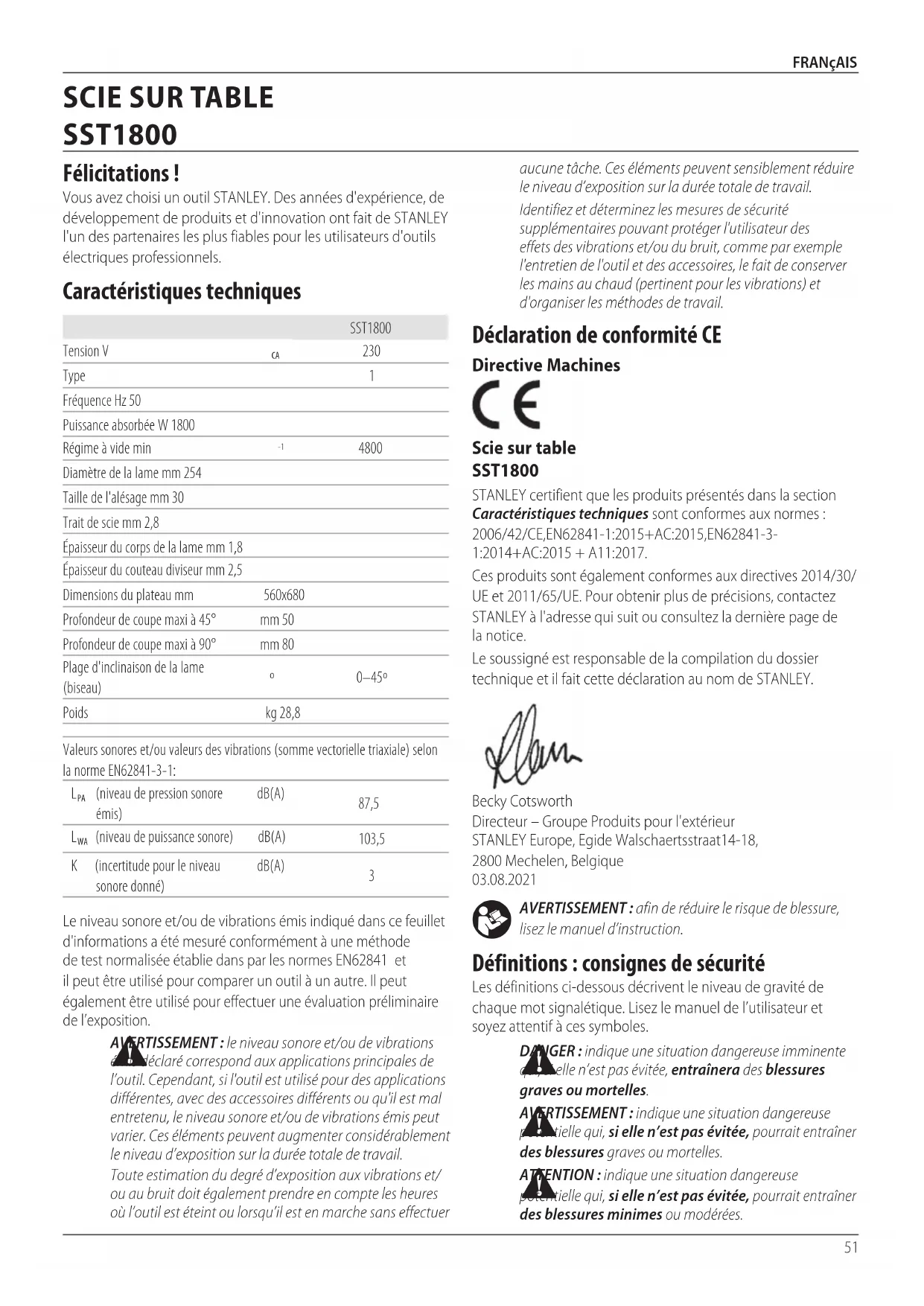

Français (traduction de la notice d'instructions originale) 51
Vous avez choisi un outil STANLEY. Des années d'expérience, de développement de produits et d'innovation ont fait de STANLEY l'un des partenaires les plus fiables pour les utilisateurs d'outils électriques professionnels.
Caractéristiques techniques
| SST1800 | ||
| Tension V | CA | 230 |
| Type | 1 | |
| Fréquence Hz 50 | ||
| Puissance absorbée W 1800 | ||
| Régime à vide min | -1 | 4800 |
| Diamètre de la lame mm 254 | ||
| Taille de l'alésage mm 30 | ||
| Trait de scie mm 2,8 | ||
| Épaisseur du corps de la lame mm 1,8 | ||
| Épaisseur du couteau diviseur mm 2,5 | ||
| Dimensions du plateau mm | 560x680 | |
| Profondeur de coupe maxi à 45° | mm 50 | |
| Profondeur de coupe maxi à 90° | mm 80 | |
| Plage d'inclinaison de la lame (biseau) | ° | 0-45° |
| Poids | kg 28,8 | |
Valeurs sonores et/ou valeurs des vibrations (somme vectorielle triaxiale) selon la norme EN62841-3-1:
| L_PA | (niveau de pression sonore émis) | dB(A) | 87,5 |
| L_WA | (niveau de puissance sonore) | dB(A) | 103,5 |
| K | (incertitude pour le niveau sonore donné) | dB(A) | 3 |
Le niveau sonore et/ou de vibrations émis indiqué dans ce feuillet d'informations a été mesuré conformément à une méthode de test normalisée établie dans par les normes EN62841 et il peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l'exposition.
AVERTISSEMENT : le niveau sonore et/ou de vibrations déclaré correspond aux applications principales de l'outil. Cependant, si l'outil est utilisé pour des applications différentes, avec des accessoires différents ou qu'il est mal entretenu, le niveau sonore et/ou de vibrations émis peut varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail. Toute estimation du degré d'exposition aux vibrations et/ou au bruit doit également prendre en compte les heures où l'outil est éteint ou lorsqu'il est en marche sans effectuer
aucune tâche. Ces éléments peuvent sensiblement réduire le niveau d'exposition sur la durée totale de travail. Identifiez et déterminez les mesures de sécurité supplémentaires pouvant protéger l'utilisateur des effets des vibrations et/ou du bruit, comme par exemple l'entretien de l'outil et des accessoires, le fait de conserver les mains au chaud (pertinent pour les vibrations) et d'organiser les méthodes de travail.
Scie sur table SST1800
STANLEY certifient que les produits présentés dans la section
Caractéristiques techniques sont conformes aux normes :
2006/42/CE, EN62841-1:2015+AC:2015, EN62841-3-
1:2014+AC:2015+A11:2017.
Ces produits sont également conformes aux directives 2014/30/UE et 2011/65/UE. Pour obtenir plus de précisions, contactez STANLEY à l'adresse qui suit ou consultez la dernière page de la notice.
Le soussigné est responsable de la compilation du dossier technique et il fait cette déclaration au nom de STANLEY.
Becky Cotsworth
Directeur – Groupe Produits pour l'extérieur STANLEY Europe, Egide Walschaertsstraat14-18, 2800 Mechelen, Belgique 03.08.2021
AVERTISSEMENT : afin de réduire le risque de blessure, lisez le manuel d'instruction.
Définitions : consignes de sécurité
Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l'utilisateur et soyez attentif à ces symboles.
DANGER : indique une situation dangereuse imminente qu'elle n'est pas évitée, entraînera des blessures graves ou mortelles.
AVERTISSEMENT : indique une situation dangereuse pontielle qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.
ATTENTION : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.
AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.
e un risque d'électrocution.
e un risque d'incendie.
Consignes de sécurité générales propres aux OUTILS électriques
AVERTISSEMENT : veuillez lire tous les
dissements de sécurité, toutes les instructions, illustrations et spécifications fournies avec cet outil électrique. Le non respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de graves blessures.
Conserver TOUTES ces directives et consignes à TITRE de référence
Le terme « outil électrique » mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).
1) Sécurité – aire de travail
a) Maintenir l'aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents. b) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante. c) Maintenir à l'écart les enfants, ou toute autre personne, lors de l'utilisation d'un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l'appareil.
2) Sécurité – électricité
a) La fiche électrique de l'outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d'adaptation avec un outil électrique mis à la terre (masse). L'utilisation de fiches d'origine et de prises appropriées réduira tout risque de décharges électriques. b) Éviter tout contact corporel avec des éléments mis à la terre comme : tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. Tout contact d'un outil électrique avec un liquide augmente les risques de décharges électriques. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l'huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques. f) Si on ne peut éviter d'utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.
3) Sécurité individuelle
a) Rester systématiquement vigilant et faire preuve de jugement lorsqu'on utilise un outil électrique. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique comporte des risques de dommages corporels graves. b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels. c) Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l'interrupteur ou brancher un outil électrique alors que l'interrupteur est en position de marche invite les accidents. d) Retirer toute clé de réglage avant de démarrer l'outil. Une clé laissée sur une pièce rotative d'un outil électrique comporte des risques de dommages corporels. e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l'outil électrique en cas de situations imprévues. f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l'écart des pièces mobiles, car ils pourraient s'y faire prendre. g) Lorsqu'un dispositif de connexion à un système de dépoussiérage ou d'élimination est fourni, s'assurer qu'il est branché et utilisé correctement. L'utilisation de ces dispositifs peut réduire les risques engendrés par les poussières. h) Ne pensez pas être à ce point familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4) Utilisation et entretien des outils électriques
a) Ne pas forcer un outil électrique. Utiliser l'outil approprié au travail en cours. L'outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout appareil dont l'interrupteur est défectueux est dangereux et doit être réparé. c) Débranchez la prise du secteur et/ou retirez le bloc-batterie, s'il est amovible, de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. d) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d'instructions) de l'utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées d'aucune condition susceptible de nuire au bon fonctionnement de l'outil. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus. f) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d'outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse. h) Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.
5) Réparation
a) Faire entretenir les outils électriques par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela permettra de préserver l'intégrité de l'outil électrique et la sécurité de l'utilisateur.
1) Avertissements relatifs aux dispositifs de protection
a) Gardez les dispositifs de protection en place. Les dispositifs de protection doivent être en bon état de fonctionnement et correctement installés. Un dispositif de protection mal fixé, endommagé ou qui ne fonctionne pas correctement doit être immédiatement réparé ou remplacé.
b) Veillez à toujours utiliser le carter de protection, le couteau diviseur et le dispositif anti-rebonds pour effectuer des découpes traversantes. Pour les découpes traversantes où la lame de scie passe complètement à travers l'épaisseur de l'ouvrage, le carter et les autres dispositifs de protection aident à réduire le risque de blessure. c) Refixez immédiatement le système de protection après avoir terminé une opération (comme le rainurage par exemple) qui nécessite le retrait du carter, du couteau diviseur et/ou du dispositif anti-rebonds. Le carter, le couteau diviseur et le dispositif anti- rebonds aident à réduire le risque de blessure. d) Assurez-vous que la lame de scie ne touche ni le carter de protection, ni le couteau diviseur, ni l'ouvrage avant de mettre la scie en marche. Tout contact involontaire de ces éléments avec la lame de scie pourrait occasionner des situations dangereuses. e) Réglez le couteau diviseur conformément aux instructions de la présente notice d'utilisation. Le mauvais espacement, positionnement ou alignement du couteau diviseur peuvent le rendre inefficace à réduire la possibilité de rebond. f) Le couteau diviseur et le dispositif anti-rebonds doivent être engagés dans l'ouvrage pour fonctionner correctement. Le couteau diviseur et le dispositif anti-rebonds ne sont pas efficaces avec les pièces trop courtes dans lesquels il est impossible d'engager ces dispositifs. Dans ces conditions, il est impossible pour le couteau diviseur et le dispositif anti-rebonds d'empêcher les rebonds. g) Utilisez une lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur fonctionne correctement, le diamètre de la lame doit correspondre au couteau diviseur adapté, le corps de la lame de scie doit être plus fin que l'épaisseur du couteau diviseur et la largeur de coupe de la lame doit être supérieure à l'épaisseur du couteau diviseur.
2) Avertissements concernant les procédés de découpes
DANGER : ne placez jamais vos doigts ou vos mains à proximité ou en ligne avec la lame de scie. Un moment d'inattention ou un dérapage pourrait diriger vos mains vers la lame et engendrer de graves blessures.
b) Faites avancer l'ouvrage sur la lame de scie à contre sens du sens de rotation. Si vous faites avancer l'ouvrage sur la lame dans le même sens que le sens de rotation de la lame au-dessus du plateau, la pièce et vos mains pourraient être attirées sur la lame de scie.
c) N'utilisez jamais de calibre à onglet pour faire avancer la pièce à découper lors de coupes longitudinales et n'utilisez pas la garde longitudinale comme butée de longueur pour les coupes transversales avec un calibre à onglet. Le
guidage de l'ouvrage avec à la fois la garde longitudinale et le calibre à onglet augmente la possibilité de coïncement et de rebond de la lame de scie.
d) Pour les coupes longitudinales, faites toujours avancer l'ouvrage entre la garde et la lame de scie. Utilisez un bâton-poussoir lorsque la distance entre la garde et la lame de scie est inférieure à 150 mm et utilisez un bloc-poussoir quand cette distance est inférieure à 50 mm. Les "dispositifs d'aide au travail" permettent de garder vos mains à une distance sûre de la lame de scie. e) N'utilisez que le bâton-poussoir fourni par le fabricant ou fabriqué conformément aux instructions. Ce bâton-poussoir permet de maintenir la distance suffisante entre la main et la lame de scie. f) N'utilisez jamais un bâton-poussoir qui soit endommagé ou coupé. Il pourrait rompre et faire déraper vos mains sur la lame de scie. g) Ne réalisez aucune opération à "main levée". Utilisez toujours soit la garde longitudinale, soit le calibre à onglet pour positionner et guider l'ouvrage. "À main levée" signifie que vous utilisez vos mains pour soutenir ou guider l'ouvrage, au lieu d'utiliser la garde longitudinale ou le calibre à onglet. Les découpes à main levée occasionnent des décalages, des bourrages et des rebonds. h) N'approchez jamais vos mais de la zone autour ou au-dessus de la lame de scie. Tenter de toucher l'ouvrage peut conduire à un contact accidentel avec la lame de scie en mouvement. i) Mettez en place des supports supplémentaires à l'arrière et/ou sur les côtés du plateau de la scie pour les ouvrages plus longs et/ou plus larges, afin de les maintenir de niveau. Une pièce longue et/ou large a tendance à pivoter sur le bord du plateau et à ainsi provoquer une perte de contrôle ou le coïncement et le rebond de la lame de scie. j) Faites avancer l'ouvrage à un rythme constant. Ne pliez et ne vrillez pas la pièce à scier. En cas de blocage, éteignez immédiatement l'outil avant de le débrancher et de remédier au blocage. Le blocage de la lame de scie dans l'ouvrage peut provoquer un rebond ou faire caler le moteur. k) Ne retirez pas les chutes pendant que la scie en marche. Les chutes peuvent se coincer contre la garde ou à l'intérieur du carter de protection et entraîner vos doigts vers la lame. Éteignez la scie et attendez jusqu'à l'arrêt complet de la lame avant de retirer les chutes. 1) Utilisez une garde supplémentaire en contact avec le haut du plateau pour les coupes longitudinales de pièces de moins de 2 mm d'épaisseur. Un ouvrage plus fin peut se coincer sous la garde longitudinale et provoquer un rebond.
3) Causes des rebonds et avertissements associés
Le rebond est une réaction soudaine de l'ouvrage due au pincement ou au coïncement de la lame de scie ou au mauvais
alignement de la ligne de coupe dans l'ouvrage par rapport à la lame ou si un bout de l'ouvrage se coince entre la lame de scie et la garde longitudinale ou un autre objet fixe.
La plupart du temps lors d'un rebond, l'ouvrage est soulevé du plateau à l'arrière de la lame de scie et il est propulsé vers l'utilisateur.
Les rebonds proviennent d'une utilisation incorrecte de la scie ou de conditions ou procédures d'exécution incorrectes et ils peuvent être évités en prenant les précautions adéquates énoncées ci-dessous.
a) Ne vous tenez jamais directement dans l'alignement de la lame de scie. Placez toujours votre corps du même côté de la lame que la garde. Le rebond peut propulser la pièce à scier à grande vitesse vers quiconque se trouve devant et en ligne avec la lame de scie. b) N'approchez jamais du dessus ou de l'arrière de la lame de scie pour tirer ou soutenir la pièce à scier. Un contact accidentel avec la lame de scie pourrait en résulter ou un rebond pourrait faire glisser vos doigts sur la lame. c) Ne maintenez et n'appuyez jamais l'ouvrage contre la lame de scie en mouvement. Si l'ouvrage est appuyé contre la lame de scie, un coïncement est possible et donc un rebond. d) Alignez la garde parallèle à la lame de scie. Une garde mal alignée peut pincer l'ouvrage contre la lame de scie et créer un rebond. e) Utilisez une cale pour guider l'ouvrage contre le plateau et la garde pour les coupes non traversantes comme le rainurage. Une cale-guide aide à contrôler l'ouvrage en cas de rebond. f) Soutenez les grands panneaux afin de minimiser le risque de pincement de la lame de scie et de rebond. Les grands panneaux ont tendance à fléchir sous leur propre poids. Un/des support(s) doivent être placés sous toutes les portions de panneau qui pendent du plateau. g) Soyez particulièrement vigilant lorsque vous découpez une pièce tordue, avec des nœuds, voilée ou dont les bords ne sont pas droits pour pouvoir la guider avec un calibre à onglet ou le long de la garde. Une pièce voilée, avec des nœuds ou tordue est instable et provoque le désalignement du trait de coupe par rapport à la lame de scie qui peut alors se coincer et rebondir. h) Ne découpez jamais plus d'une pièce à la fois, qu'elles soient empilées à la verticale ou à l'horizontale. La lame de scie pourrait soulever une ou plusieurs pièces et provoquer un rebond. i) Pour redémarrer la scie alors que la lame est dans l'ouvrage, centrez la lame de scie dans l'encoche et vérifiez que les dents ne sont pas engagées dans la matière. Si la lame de scie se coince, elle peut soulever l'ouvrage et rebondir au redémarrage de la scie. j) Gardez les lames de scie propres, affûtées et correctement réglées. N'utilisez jamais de lames de scies voilées ou dont les dents sont fissurées ou
brisées. Les lames de scie affûtées et correctement réglées minimisent les coincements, les calages et les rebonds.
4) Avertissements concernant le fonctionnement de la scie sur table
a) Éteignez la scie sur table et débranchez-la de la source d'alimentation électrique pour retirer l'insert de table, remplacer la lame de scie ou régler le couteau diviseur, le dispositif anti-rebonds ou le carter de protection et lorsque la machine est laissée sans surveillance. Ces mesures de précaution permettent d'éviter les accidents. b) Ne laissez jamais la scie sur table en marche sans surveillance. Éteignez et ne quittez pas l'outil avant son arrêt complet. Une scie en marche sans surveillance représente un risque non contrôlé. c) Positionnez la scie sur table dans une zone bien éclairée et de niveau où vous pourrez garder un bon ancrage au sol et votre équilibre. Elle doit être installée dans une zone suffisamment spacieuse pour pouvoir manipuler vos ouvrages. Les zones étroites et sombres ou dont le sol est irrégulier et glissant sont propices aux accidents. d) Nettoyez et supprimez les poussières de sciage sous le plateau et/ou dans le dispositif de récupération des poussières de façon régulière. Les poussières accumulées sont combustibles et elles peuvent s'enflammer. e) La scie sur table doit être sécurisée. Une scie sur table mal fixée peut bouger ou basculer. f) Retirez les outils, les chutes de bois, etc. du plateau avant de mettre la scie en marche. Toute distraction ou blocage potentiel peut être dangereux. g) Utilisez toujours des lames de scie de taille et de forme adaptées à l'alésage de l'arbre (en losange ou rond). Les lames de scie inadaptées aux éléments de fixation sur la scie tournent de façon excentrique et provoquent des pertes de contrôle. h) N'utilisez jamais d'élément de fixation endommagés ou mal adaptés (brides, rondelles, boulons ou écrous pour lame de scie). Ces éléments de fixation ont été spécialement conçus pour votre scie, pour son fonctionnement sûr et optimal. i) Ne montez jamais sur la scie sur table, ne l'utilisez pas comme escabeau. De graves blessures pourraient en résulter si la machine bascule ou en cas de contact accidentel avec l'élément de coupe. j) Assurez-vous que la lame de scie est installée de façon à tourner dans le bon sens. N'utilisez pas de disques de meulage, de brosses métalliques ou de disques abrasifs avec cette une scie sur table. L'installation de la lame de scie ou l'utilisation d'accessoires non recommandés peut provoquer de graves blessures.
Consignes de sécurité supplémentaires propres aux supports de scies
AVERTISSEMENT : la découpe de plastique, de bois n'ouvert de sève et d'autres matériaux peut provoquer l'accumulation de matière fondue sur les pointes et le corps de la lame de scie, augmentant ainsi le risque de surchauffe de la lame et de grippage durant la découpe.
- Veillez à ce la lame tourne dans le bon sens et que les dents pointent vers l'avant du support de scie.
- Vérifiez que toutes les poignées de verrouillage sont bien serrés avant toute utilisation.
- Assurez-vous que la lames et toutes les toutes les brides sont propres et que la face la plus large de la rondelle de fixation se trouve contre la lame. Serrez fermement l'écrou de l'arbre.
- Veillez à ce que le couteau diviseur soit réglé à la bonne distance par rapport à la lame.
- N'utilisez jamais la scie si les carters de protection supérieur et inférieur ne sont pas en place.
- Ne lubrifiez pas la lame lorsqu'elle tourne.
- Laissez toujours le bâton-poussoir dans son emplacement de rangement lorsqu'il n'est pas utilisé.
- N'utilisez pas le carter de protection pour manipuler ou transporter la scie.
- N'exercez aucune pression latérale sur la lame de scie.
- Ne coupez jamais d'alliages légers. La machine n'est pas conçue pour.
- N'utilisez pas de disques abrasifs ou disques de tronçonnage diamantés.
- Le rainurage, le mortaisage et le rainurage en plongée ne sont pas autorisés.
- En cas de panne de la machine, éteignez-la immédiatement et débranchez-la de la source d'alimentation électrique. Signalez la panne et consignez la machine correctement pour éviter que d'autres personnes ne l'utilisent.
- Si la lame de la scie se coincide suite à l'application d'une force mal adaptée pour faire avancer l'ouvrage pendant la découpe, éteignez TOUJOURS la machine avant de la débrancher de l'alimentation électrique. Retirez l'ouvrage et assurez-vous que la lame de scie tourne librement. Remettez la machine en marche et commencez votre découpe en employant moins de force.
- Ne tentez JAMAIS de découper une pile de pièces non fixées qui pourraient provoquer une perte de contrôle ou un rebond. Soutenez toutes les pièces fermement.
- Veillez à ce que le carter de protection soit bien positionné. Pendant la découpe, le carter doit toujours être tourné contre l'ouvrage.
Lames de scie
- N'utilisez pas de lames de scie qui ne soient pas conformes aux dimensions mentionnées dans les Caractéristiques techniques. N'utilisez aucune entretoise pour pouvoir installer une lame non conforme sur l'arbre de la scie. N'utilisez que les lames
spécifiées dans cette notice, conformes à la norme EN847-1, pour servir sur du bois et d'autres matières similaires.
- La vitesse maximum de la lame de scie doit toujours être supérieure ou au moins égale à la vitesse indiquée sur la plaque signalétique de l'outil.
- Le diamètre de la lame de scie doit correspondre aux indications de la plaque signalétique de l'outil.
- Pensez à utiliser des lames spécialement conçues pour amortir le bruit. • N'utilisez pas de lames HS.
- N'utilisez pas de lames de scies endommagées ou cassées.
- Veillez à choisir une lame bien adaptée pour la matière devant être découpée.
- Portez toujours des gants pour manipuler les lames de scie et les matières rugueuses. Les lames de scies doivent si possible être transportées dans un étui.
Raccordement électrique
Avant de raccorder la machine au réseau électrique, veillez à ce que l'interrupteur (8) soit sur la position "Arrêt" et à ce que le courant électrique ait les mêmes caractéristiques que celles mentionnées sur la machine. Tous les raccordements électriques doivent établir un bon contact. Alimenter la machine à une tension moins élevée que celle requise pourrait l'endommager.
DANGER ! n'exposez pas la machine à la pluie et ne l'atinsez pas dans des environnements humides.
Avant de raccorder la machine à la source d'alimentation électrique, veillez bien à ce que l'interrupteur soit sur la position "Arrêt".
Sécurité des personnes
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles n'aient été formées sur la façon d'utiliser l'appareil, par une personne responsable de leur sécurité.
- Les enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec l'appareil.
Risques résiduels
AVERTISSEMENT : nous recommandons l'utilisation d'un acteur différentiel avec un seuil de déclenchement de 30mA ou moins.
Malgré l'application de la réglementation de sécurité applicable et la mise en œuvre des dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. À savoir :
- Diminution de l'acuité auditive.
- Risques de dommages corporels dus à la projection de particules.
- Risques de brûlures provoquées par des accessoires chauffant pendant leur utilisation.
- Risques de dommages corporels dus à un usage prolongé.
Sécurité électrique
Le moteur électrique a été conçu pour fonctionner à une tension unique. Assurez-vous toujours que l'alimentation électrique correspond à la tension mentionnée sur la plaque signalétique.
Votre outil STANLEY dispose d'une double isolation, conformément à la norme EN62841. Il ne nécessite donc aucune liaison à la terre.
Ce produit est conçu pour être utilisé avec un transformateur de sécurité fabriqué selon BSEN61558 et BS4343. Ne jamais travailler sans ce transformateur.
Si le cordon d'alimentation est endommagé, il ne peut être remplacé que par STANLEY ou l'un de leur prestataire de service agréé.
Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.
Type 11 pour la classe II (Isolation double) – outils Type 12 pour la classe I (Conducteur de terre) – outils
En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.
Utiliser une rallonge
Si une rallonge est nécessaire, utilisez une rallonge à trois conducteurs adaptée à la puissance absorbée de cet outil (consultez les Caractéristiques techniques). La taille minimum du conducteur doit être de 1,5 mm ²; la longueur maximum est de 30 m.
Si vous utilisez un enrouleur de câble, déroulez toujours le câble complètement.
Contenu de l'emballage
L'emballage contient :
1 Scie sur table 1 Lame de scie 60T 1 Carter de protection 1 Calibre à onglet 1Guidelongitudinale
1Tuyaud'aspiration
1 Adaptateur de tuyau
2Clésplates
1Bâton-poussoir
1 Garde pour les ouvrages plus fins 1Noticed'utilisation - Vérifiez que l'outil et ses pièces ou accessoires n'ont pas été endommagés pendant le transport. - Prenez le temps de lire intégralement cette notice et de parfaitement la comprendre avant l'utilisation.
Étiquettes sur l'appareil
On trouve les diagrammes suivants sur l'outil :
Lire la notice d'instructions avant toute utilisation.
Porter un dispositif de protection auditive.
Porter un dispositif de protection oculaire.
V Volts
A Ampères
Hz Hertz
Watts
min minutes
Courant alternatif
Courant continu
n_0
Vitesse à vide
Fabrication de classe II
Borne de terre
Symbole Alerte de sécurité
/min. Tours ou mouvements par minute
Attention ! Veillez à bien lire la notice d'utilisation pour savoir comment correctement installer et verrouiller le carter et le couteau diviseur.
Descriptif (fig. a)
AVERTISSEMENT : ne modifiez jamais l'outil électrique ni à une de ses pièces. Il existe sinon un risque de blessures ou de dommages.
1 Plateau de la scie
2 Carter de protection
3 Couteau diviseur
4 Lame de scie
5 Garde longitudinale
6 Calibre à onglet
7 Roues de transport
8 Interrupteur Marche/Arrêt
9 Pied-support
10 Bouton de verrouillage du réglage du biseau
11 Poignée de levage de la lame
12 Bouton de verrouillage des pieds
13 Molette d'inclinaison de la lame
14 Poignée de verrouillage pour la rallonge de plateau
15 Poignée de verrouillage pour la garde longitudinale
16 Rallonge de plateau 17 Clé plate 18 Rail de guidage 19 Bâton-poussoir 20 Insert de table 21 Rainure (a) 22 Rainure (b) 23 Protection contre les surcharges
Utilisation prévue
La scie sur table SST1800 a été conçue pour les opérations professionnelles de découpes longitudinales, découpes transversales, découpes d'onglet et coupes en biseau de différentes matières comme le bois, les matériaux à base de bois et le plastique.
N'utilisez PAS l'outil dans un environnement humide ou en présence de liquides ou de gaz inflammables.
N'utilisez PAS l'outil pour découper du métal, du ciment ou des matériaux de maçonnerie.
N'utilisez PAS de fraises de façonnage avec cette scie.
NE réalisez PAS de découpes coniques sans gabarit conique.
N'utilisez PAS la scie pour des découpes plongeantes ou la découpe de cavités.
Ces scies sur table sont des outils électriques professionnels.
NE laissez PAS les enfants entrer en contact avec l'outil. Les utilisateurs inexpérimentés doivent être supervisés quand ils utilisent cet outil.
- Jeunes enfants et personnes infirmes. Cet appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes infirmes sans surveillance.
- Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience, de connaissances ou d'aptitudes, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Ne laissez jamais les enfants seuls avec ce produit.
Montage et réglages
AVERTISSEMENT : pour réduire tout risque de aixages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.
Tout démarrage accidentel pourrait causer des dommages corporels.
ASSEMBLAGE (Fig. A1, A2, A3, A4)
La machine propose trois positions différentes pour pouvoir l'utiliser, la maintenir debout, la replier et la transporter. Les pieds peuvent être verrouillés à l'aide de boutons qui permettent de les verrouiller/déverrouiller dans les deux sens et qui disposent d'une position centrale pour le déverrouillage.
- Commencez par poser la scie sur ses roues (Fig. A1), déverrouillez les pieds du haut. Basculez les pieds et verrouillez-les (Fig. A2) avant de déverrouiller les pieds du bas.
- Soulevez le plateau par le bas (Fig. A3) en laissant les pieds du bas basculer en place. Dépliez complètement les pieds et verrouillez-les (Fig. A4).
- L'un des pieds sur ressort est réglable, comme le montre la Fig. A5. Vous pouvez le tourner dans le sens des aiguilles d'une montre ou le sens inverse pour régler la hauteur au besoin. (Fig. A5).
Instructions pour replier la machine (fig. B1, B2, B3, B4)
Tenez et soutenez le bord du plateau, déverrouillez les pieds côtés roues (Fig. B1). Abaissez les roues jusqu'au sol, en laissant les pieds revenir en-dessous (Fig. B2). Posez la machine sur le côté, repliez et verrouillez les pieds du bas, déverrouillez les pieds du haut (Fig. B3). Basculez les pieds vers le bas et verrouillez-les (Fig. B4).
Pour transporter la scie sur table (Fig. C1, C2)
AVERTISSEMENT! couvrez la partie haute de la lame de se pendant le transport, avec le carter par exemple.
Les pieds du haut peuvent être bloqués à la verticale pour servir de poignée de chariot.
Ensemble poignée de levage de la lame (fig. d)
Installez la rondelle 24, le corps 25, la rondelle 26 et l'écrou à six pans 27 sur le boulon 28 pour assembler la poignée de levage de la lame 11.
Réglez le couteau diviseur (fig. e, f, g)
AVERTISSEMENT ! débranchez le câble d'alimentation ! L'aglage du couteau diviseur 3 doit être effectué avant chaque utilisation.
AVERTISSEMENT ! à la livraison, le couteau diviseur 3 énormalement correctement installé pour pouvoir effectuer des découpes traversantes. Il vous faut cependant contrôler, avant la première utilisation et avant de brancher la machine, que le couteau diviseur est bien fixé, qu'il est bien aligné par rapport à la lame et qu'il est également à la bonne distance par rapport à la lame (consultez la figure F). Ne travaillez avec la machine que si, et seulement si, le couteau diviseur 3 est en position haute, à moins que vous ne réalisiez des découpes longitudinales (refentes). LE CARTER DE PROTECTION DOIT ÊTRE RETIRÉ POUR RÉALISER DES DÉCOUPES LONGITUDINALES (REFENTES). VEILLEZ À RELEVER LE COUTEAU DIVISEUR ET À REFIXER LE CARTER DE PROTECTION, IMMÉDIATEMENT APRÈS AVOIR TERMINÉ L'OPÉRATION QUI A NÉCESSITÉ LE RETRAIT DU CARTER OU L'ABAISSEMENT DU COUTEAU DIVISEUR.
- Réglez la lame de scie 4 à la profondeur de coupe maxi, réglez-la sur 00 et verrouillez-la.
- Retirez l'insert de table 20 Fig. E).
AVERTISSEMENT ! pour le transport et avant la première ren en service, le couteau diviseur 3 est fixé en position basse. Ne travaillez avec la machine que si le couteau
diviseur est en position haute. Placez le couteau diviseur en position haute comme suit :
- Desserrez la poignée de verrouillage 29 et poussez le couteau diviseur 3 vers le haut (Fig. F).
- L'espace entre les dents de la lame de scie 4 et le couteau diviseur doit être compris entre 3 mm et 5 mm (Fig. G).
- Resserrez la vis de fixation 29 et fixez l'insert de table 20.
AVERTISSEMENT ! veillez à avoir bien débranché la machine de l'alimentation électrique. N'utilisez jamais la machine sans son insert de table. Veillez à immédiatement remplacé l'insert de table s'il est usé ou endommagé.
AVERTISSEMENT ! si la poignée de verrouillage ne peut faire abaissée en position verrouillée dans le quart de cercle inférieur, il se peut que ce soit parce que le couteau diviseur n'est pas correctement installé. Repositionnez le couteau diviseur et replacez la poignée de verrouillage dans le quart de cercle inférieur.
AVERTISSEMENT ! la poignée de verrouillage doit se tour dans le quart de cercle inférieur, sous l'horizontale, pour être correctement verrouillée. Veillez à soigneusement contrôler ce point.
Installer le carter de protection (fig. h)
AVERTISSEMENT ! Le couteau diviseur doit être verrouillé exposition haute avant d'installer le carter.
Le carter de protection ne doit pas être installé quand le couteau diviseur se trouve en position basse et qu'il est verrouillé.
- Le carter de protection 2 intègre une goupille de verrouillage à ressort 39 qui permet de positionner et de fixer le carter sur le couteau diviseur 3. Le carter de protection doit être installé pour minimiser le risque de blessure pendant les découpes traversantes.
- Relevez la lame de scie et le couteau diviseur en tournant la poignée de levage de la lame 11 dans le sens inverse des aiguilles d'une montre, comme illustré par la figure E.
- Abaissez la barre derrière le carter de protection 2 et derrière le couteau diviseur.
- Enfoncez la goupille de verrouillage 39 et abaissez le carter pour l'aligner avec l'avant du couteau diviseur.
- Relâchez la goupille de verrouillage et vérifiez que le carter de protection est bien fixé sur le couteau diviseur.
- L'opérateur doit pouvoir retirer le carter du protection du couteau diviseur en appuyant sur la goupille de verrouillage 39 et en relevant le carter.
- Tirez doucement le carter de protection vers le haut, loin du couteau diviseur pour vous assurer qu'il est correctement installé.
Installer/remplacer la lame de scie (fig. e, h, i)
AVERTISSEMENT ! veillez à toujours bien contrôler l'élévement du couteau diviseur et le bon fonctionnement du carter de protection après chaque opération de maintenance.
AVERTISSEMENT ! contrôlez que le couteau diviseur est bien verrouillé en position et aligné par rapport à la lame, avant chaque utilisation et après chaque opération de maintenance. Le carter de protection doit être installé pour effectuer des découpes traversantes.
AVERTISSEMENT : veillez à avoir bien débranché la réelle de l'alimentation électrique. Portez des gants de protection.
AVERTISSEMENT : ne faites pas tourner la machine si le de l'ouverture pour les poussières n'est pas en place.
AVERTISSEMENT : laissez la bague en place pendant le remplacement de la lame.
- Démontez le carter de protection de la lame 2 (Fig. H).
- Retirez l'insert de table 20 Fig. E).
- Desserrez l'écrou en plaçant la clé plate 17 sur l'écrou et en bloquant à l'aide de l'autre clé plate 17 sur la bride (Fig. I).
AVERTISSEMENT ! Tournez l'écrou dans le sens de réception de la lame de scie.
- Retirez la bride extérieure puis sortez la lame de scie de la bride intérieure, à l'aide de mouvements en diagonale vers le bas.
- Nettoyez soigneusement la bride à l'aide d'un chiffon avant d'installer une lame de scie neuve.
- Insérez la lame de scie neuve et fixez la bride extérieure. La bride extérieure présente une saillie de Φ30mm qui doit être installée dans le trou de la lame.
AVERTISSEMENT ! les dents d'une lame neuve sont très tranchantes et peuvent être dangereuses. Veillez à ce que les dents pointent vers le bas à l'avant du plateau, bien alignées par rapport à la flèche qui se trouve sur le carter de protection 2.
- Refixez l'insert de table 20 et le carter de protection 2 et réglez-les.
- Avant de commencer à travailler, contrôlez le bon fonctionnement de tous les dispositifs de protection.
Interrupteur marche/arrêt (fig. j)
- Pour mettre la machine en marche, appuyez sur le bouton de mise en marche vert "I".
- Pour éteindre la machine, appuyez sur le bouton de mise à l'arrêt rouge "O".
Profondeur de coupe (fig. j)
Tournez la poignée de levage de la lame 11 pour régler la lame à la bonne profondeur de coupe.
- Tournez dans le sens inverse des aiguilles d'une montre pour augmenter la profondeur de coupe
- Tournez dans le sens des aiguilles d'une montre pour diminuer la profondeur de coupe
Après chaque réglage, il est préférable d'effectuer une découpe test afin de contrôler les réglages effectués.
Régler l'angle d'inclinaison (fig. j)
Réglez l'angle du biseau entre 0 et 45 degrés avant la découpe, en veillant à ce que la lame de scie 4 et le calibre à onglet 6 ne puissent pas entrer en collision.
- Desserrez le bouton de verrouillage du réglage du biseau 10.
- Réglez l'inclinaison à l'angle voulu avant de resserrer le bouton.
Installer la garde pour les ouvrages plus fins (Fig. K)
- La garde pour les ouvrages plus fins 32 sur la garde longitudinale 5 dispose de deux surfaces de guidage de deux hauteurs différentes.
- En fonction de l'épaisseur de l'ouvrage à découper, utilisez le côté le plus haut de la garde pour ouvrages fins 32 pour les ouvrages plus épais (épaisseur supérieure à 25 mm) et le côté le plus petit du rail longitudinal pour les ouvrages plus fins (épaisseur inférieure à 25 mm).
- Pour le réglage, desserrez les boulons sur le côté de la garde longitudinale 5 et poussez la garde pour les ouvrages plus fins 32 sur le guide, en faisant attention à la positionner du bon côté.
- Resserrez les boulons.
Installer la garde longitudinale (fig. l)
- Installez la garde longitudinale 5 à l'arrière et appuyez la poignée de verrouillage 15 vers le bas.
- Pour la démonter, tirez la poignée de verrouillage vers le haut et retirez la garde longitudinale 5.
- Il est possible de régler la garde longitudinale à l'aide de l'écrou moleté situé à l'arrière.
Régler la largeur de coupe (fig. m)
- La garde longitudinale 5 est utile pour coupe le bois dans sa longueur.
- Installez la garde 5 sur le rail de guidage 18, à droite ou à gauche de la lame de scie.
- 2 échelles de graduation 33 34 sur le rail de guidage 18 permettent d'indiquer l'espace entre le rail de garde et la lame de scie 4
Si vous coupez des largeurs inférieures à 300 mm, à savoir sans la rallonge du plateau, consultez l'échelle de graduation 33. Le repère rouge de l'indicateur visuel 35 indique le réglage requis pour la largeur de coupe.
Si vous coupez des largeurs supérieures à 300 mm, à savoir avec la rallonge du plateau, consultez l'échelle de graduation 34. Veillez à ce que le repère rouge de l'indicateur visuel 35 soit sur 300 mm et verrouillez la garde longitudinale. Le repère 36 indiquant la valeur sur l'échelle de graduation 34 indique le réglage requis pour la largeur de coupe.
Rallonge de plateau (fig. n)
- La rallonge de plateau 16 peut être utile avec les ouvrages particulièrement larges.
- Desserrez la poignée de verrouillage 14 et tirez la rallonge de plateau vers l'extérieur.
Butée transversale (fig. 0)
- Poussez le calibre à onglet 6 dans les fentes 21 22 sur le plateau de la scie. • Desserrez la poignée de verrouillage 37.
- Tournez le calibre à onglet 6 jusqu'à avoir atteint l'angle voulu. La graduation 38 vous indique l'angle choisi. • Resserrez la poignée de verrouillage 37
Instructions pour l'utilisation
AVERTISSEMENT : respectez toujours les consignes de sécurité et la réglementation applicable.
AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.
Tout démarrage accidentel pourrait causer des dommages corporels.
Consignes pour utiliser la machine
Après chaque réglage, il est préférable d'effectuer un test afin de contrôler les réglages effectués. Après avoir allumé la scie, attendez que la lame tourne à pleine vitesse avant d'entamer la découpe.
Veillez à fixer les ouvrages plus longs pour ne pas qu'ils tombent une fois la découpe effectuée (ex : avec un support à roulettes par exemple, etc.). Soyez particulièrement vigilant au moment de démarrer la découpe ! N'utilisez jamais la machine sans système d'aspiration. Contrôlez et nettoyez régulièrement les conduites d'aspiration.
Effectuer des coupes longitudinales (fig. p)
Les coupes longitudinales (refentes) sont des coupes lors desquelles la scie coupe le long du grain du bois. Appuyez un bord de l'ouvrage contre la garde longitudinale 5 et le côté plat sur le plateau de scie 1.
Le carter de protection 2 doit toujours être abaissé par-dessus l'ouvrage. Lorsque vous effectuez une coupe longitudinale, ne vous positionnez jamais dans l'alignement du sens de la découpe.
- Réglez la garde par rapport à la hauteur de l'ouvrage et à la largeur voulue.
- Mettez la scie en marche.
- Positionnez vos mains (doigts resserrés) à plat sur l'ouvrage et poussez ce dernier tout du long à travers la lame 4.
- Sur le côté, guidez l'ouvrage à l'aide de votre main gauche ou droite (en fonction de l'endroit) mais uniquement jusqu'au bord avant du carter de protection 2.
- Poussez toujours l'ouvrage à travers jusqu'au bout du couteau diviseur 3.
- La partie découpée reste sur le plateau de la scie 4 jusqu'à ce que la lame 4 se soit immobilisée.
- Veillez à fixer les ouvrages plus longs pour ne pas qu'ils tombent une fois la découpe effectuée, avec un support à roulettes par exemple, etc.
Attention (fig. q)
- Veillez à toujours utiliser le bâton-poussoir 19 pour les coupes longitudinales sur de petites pièces (Fig. Q)
- Ne sciez pas de pièces trop petites.
Découpes transversales
- Verrouillez le calibre à onglet 6 à 0 degré. • Réglez l'angle du biseau à 0 degré. • Réglez la hauteur de la lame de scie 4.
- Maintenez l'ouvrage à plat sur le plateau 1 et contre la garde. Gardez l'ouvrage loin la lame.
- Gardez vos deux mains hors du passage de la lame.
- Mettez la machine en marche et laissez la lame de la scie atteindre sa pleine vitesse.
- Maintenez fermement l'ouvrage contre la garde et déplacez-le lentement, avec la garde, jusqu'à ce qu'il soit sous le carter de protection supérieur. Laissez les dents effectuer la découpe, et ne forcez pas pour passer l'ouvrage à travers la lame de scie. La vitesse de la lame de scie doit rester constante.
- Après avoir terminé la découpe, éteignez la machine, laissez la lame de scie s'immobiliser et retirez l'ouvrage IMPORTANT : Ne poussez et ne tenez jamais l'ouvrage par la partie à découper.
Coupes en biseau (fig. r)
Les coupes en biseau doivent toujours être effectuées avec l'aide de la garde longitudinale 5.
- Positionnez la lame 4 à l'angle voulu.
- Effectuez la découpe comme pour une coupe transversale.
Découper de panneaux d'aggloméré
Afin que les bords de l'agglomoré ne s'effritent pas, il faut que la lame de scie soit plus haute par rapport à la hauteur de l'ouvrage.
Rangement des accessoires (fig. s, t)
Il est possible de ranger les accessoires dans la machine. Le calibre à onglet 6 peut être rangé sur le cochet, comme illustré sur la Fig. S, Le carter de protection 2 et le bâton-poussoir 19 peuvent être rangés sur le crochet, comme illustré sur la Fig. T.
Gérer les blocages de la lame (fig. u)
- Veillez à avoir bien débranché la machine de l'alimentation électrique.
- Retirez d'abord l'ouvrage. AVERTISSEMENT : Faites attention à vos mains et ne touchez pas la lame de scie.
- Enfoncez le dispositif de protection contre les surcharges 23 et rebranchez la prise. La machine peut alors être réutilisée. (Fig. U)
Applications
- Veillez à exécuter le trait de scie du côté le moins beau de la ligne de prise des mesures. • Découpez le bois, côté fini vers le haut.
- Veillez à toujours soutenir le bois correctement au niveau où il quitte la lame.
- Procédez à une découpe test sur les ouvrages importants.
- Veillez à toujours régler la profondeur de coupe correctement. Le haut des dents de la lame doit dépasser de l'ouvrage de 3 mm à 6 mm.
- Contrôlez l'absence de nœuds et de clous dans l'ouvrage avant de commencer la découpe. Retirez tous les nœuds qui se détachent à l'aide d'un marteau.
- Veillez à toujours utiliser des lames propres, affûtées et correctement réglées. N'effectuez jamais de découpes avec une lame émoussée.
- La pression exercée pendant la découpe doit être uniforme et régulière. Ne forcez jamais.
- NE découpez JAMAIS du bois mouillé ou voilé.
- Veillez à toujours tenir l'ouvrage fermement à deux mains et à utiliser un bâton-poussoir.
Maintenance
Votre outil électrique a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l'outil dépendra d'une maintenance adéquate et d'un nettoyage régulier.
AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.
Tout démarrage accidentel pourrait causer des dommages corporels.
Retirez la prise de courant avant toute opération de réglage, de révision ou de maintenance. Veillez à garder vos outils bien affûtés et propres pour ne pas altérer les performances et la sécurité. Contrôlez régulièrement les câbles de l'outil et s'ils sont endommagés, faites-les réparer par un centre de réparation agréé. Votre outil électrique ne requiert aucune lubrification ou entretien particulier. Il ne contient aucune pièce pouvant être réparée par l'utilisateur. N'utilisez jamais d'eau ou de produits chimiques pour nettoyer votre outil électrique. Essuyez le à l'aide d'un chiffon sec pour le nettoyer. Veillez à toujours ranger votre outil électrique dans un endroit sec. Gardez la grille d'aération du moteur propre. Gardez tous les organes de commande exempts de poussière. Si des étincelles se produisent dans la grille d'aération du moteur, c'est normal et cela n'endommagera pas votre outil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, l'un de ses prestataires de services ou toute autre personne disposant des mêmes qualifications afin d'éviter tout risque.
Extraction de la poussière
Les poussières de matières comme les revêtements contenant du plomb et certains types de bois peuvent être nocives pour la santé. L'inhalation de poussière peut provoquer des réactions allergiques et/ou conduire à des infections respiratoires pour l'utilisateur et les personnes à proximité. Certaines poussières, comme celles du chêne ou du hêtre, sont considérées comme étant cancérigènes, surtout si elles sont associées à des additifs pour traiter le bois.
Respectez la réglementation relative aux matières sur lesquelles vous intervenez et pertinentes dans votre pays.
L'aspirateur à poussière doit être adapté à la matière sciée.
Si vous devez aspirer des poussières particulièrement nocives ou cancérogènes, veillez à utiliser un aspirateur de classe M.
La machine est équipée d'un raccord pour tuyau d'aspiration à l'arrière qui peut être utilisé avec des extracteurs avec des embouts de 35 mm. L'ensemble Carter de protection intègre également un raccord pour la récupération des poussières pour embouts de 35 mm.
- Quelle que soit votre intervention, veillez à raccorder un dispositif d'extraction de la poussière conçu conformément aux différentes réglementations liées aux émissions de poussières.
- Veillez à ce le tuyau d'extraction utilisé soit adapté à votre intervention et à la matière à découper. Veillez à correctement gérer le tuyau.
- Un accessoire double est disponible pour pouvoir raccorder les deux sorties à un même extracteur de poussière.
- Souvenez-vous que les matières synthétiques (non naturelles) comme les panneaux de particules ou de MDF produisent davantage de particules de poussières pendant la découpe que le bois naturel.
Lubrification
Votre outil électrique ne requiert aucune lubrification additionnelle.
Nettoyage (fig. a)
AVERTISSEMENT : soufflez les saletés et la poussière lors du corps de la machine avec de l'air sec, dès que de la poussière s'accumule dans et autour des orifices d'aération. Portez des lunettes de protection et un masque à poussière homologués pour réaliser cette opération.
AVERTISSEMENT : n'utilisez jamais de solvants ou des produits chimiques décapants pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques pourraient fragiliser la matière de ces pièces. Utilisez un chiffon humidifié avec de l'eau et un savon doux. Ne laissez jamais aucun liquide pénétrer à l'intérieur de l'outil et n'immergez jamais aucune de ses pièces dans aucun liquide.
AVERTISSEMENT : afin de réduire le risque de blessure, à régulièrement nettoyer le plateau et les orifices d'aération.
AVERTISSEMENT : afin de réduire le risque de blessure, veillez à régulièrement nettoyer le système de récupération des poussières.
AVERTISSEMENT : afin de réduire le risque de blessure grave, n'utilisez pas la scie sans avoir réinstallé le cache de l'ouverture pour la récupération des poussières.
Le carter de protection 2 et le passe-lame doivent être installé avant d'utiliser la scie.
Avant l'utilisation, inspectez soigneusement les carters de protection, supérieur et inférieur, ainsi que le tuyau d'extraction des poussières pour confirmer qu'ils fonctionnent correctement. Assurez-vous que les copeaux, la poussière ou les particules provenant de l'ouvrage ne puissent pas bloquer leur fonctionnement.
Si des fragments de l'ouvrage se coincent entre la lame de la scie et les dispositifs de protection, débranchez la machine de l'alimentation électrique et suivez les instructions données dans la section Installer/remplacer la lame de scie. Retirez les morceaux coincés et réinstallez la lame de scie.
Dégagez régulièrement les fentes d'aération et nettoyez le corps de la machine avec un chiffon doux.
Nettoyez régulièrement le système de récupération des poussières.
Accessoires en option
AVERTISSEMENT : les accessoires, autres que ceux pas passés par STANLEY, n'ayant pas été testés avec ce produit, leur utilisation avec cet outil pourrait être dangereuse. Afin de réduire les risques de blessure, n'utilisez que les accessoires, STANLEY recommandés avec ce produit.
Contactez votre revendeur pour obtenir plus de précisions sur les accessoires appropriés.
Remplacez le carter de lame ou le balai en carbone s'ils sont usés. Contactez votre centre d'assistance Stanley local pour obtenir plus d'informations sur le remplacement du carter de lame ou le balai en carbone.
Protection de l'environnement
Tri sélectif. Les produits marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers. Les produits contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la
demande en matières premières. Veillez à recycler les produits électriques conformément aux prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site
www.2helpU. com.
