| Produkttype | Akku stiksave |
| Mærke | STANLEY |
| Model | FatMax FMC650M2 |
| Nominel spænding | 18 Vdc |
| Tomgangshastighed | 0 – 2500 min⁻¹ |
| Slaglængde | 19 mm |
| Maks. skæredybde (træ) | 55 mm |
| Maks. skæredybde (stål) | 8 mm |
| Maks. skæredybde (aluminium) | 20 mm |
| Vægt | 2.62 kg |
| Batteritype | Li-Ion, 4.0 Ah |
| Omtrentlig opladningstid | 120 min |
| Lydtryk (LpA) | 84.5 dB(A) (usikkerhed K=3 dB(A)) |
| Lydeffekt (LWA) | 95.5 dB(A) (usikkerhed K=3 dB(A)) |
| Vibration (træ) | 6.0 m/s² (usikkerhed K=1.5 m/s²) |
| Vibration (metal) | 4.3 m/s² (usikkerhed K=1.5 m/s²) |
| Strømforsyning | Genopladeligt batteri 18 V |
| Hovedfunktioner | Variabel hastighed, 45° skråskæring (venstre/højre), 3 skæretilstande (lige, elliptisk 1 og 2), universal klingeholder (U eller T) |
| Vedligeholdelse | Rengøring af ventilationsåbninger med en blød børste eller tør klud; rengøring af motorrum med en fugtig klud; smøring af klingestøtterulleakslen |
| Sikkerhed | Dobbelt isolation, automatisk stop ved slip af udløser, anbefalet brug af beskyttelsesudstyr (briller, handsker, støvmaske) |
| Reservedele / Reparationsmuligheder | Kompatible klinger: U- eller T-holder; specifikt batteri og oplader; reparationer kun af kvalificeret personale |
| Garanti | 12 måneder (betingelser: korrekt brug, normalt slid, godkendte reparationer, købsbevis) |
Ofte stillede spørgsmål - FatMax FMC650M2 STANLEY
Brugerspørgsmål om FatMax FMC650M2 STANLEY
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Sav i PDF-format gratis! Find din vejledning FatMax FMC650M2 - STANLEY og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FatMax FMC650M2 af mærket STANLEY.
BRUGSANVISNING FatMax FMC650M2 STANLEY
Ladingen er fullførnt nár ladeindikatoren (9) lyser kontinuerlig. Laderen og batteriet taler a vare tilkoblet over lengre tid.
LED-lampen tennes nár laderen av og til "fyller på" batterilad-ningen.
Batteriet er i laderen
Laderen og batteripakken kan forbli tilkoblet med lysende LED i ubegrenset tid. Laderen vil holde batteripakken klar og fulladet.
Laderdiagnose
Kast det gamle stopselet pa en trygg mate.
Koble den brune ledningen til den stromforende terminalen i det nye stopselet.
Koble den bla ledningen til nullterminalen.
Advarsel! Du skal不解 koble til jordterminalen. Folg monteringsinstruksjonene som folger med stopsler av god kvalitet. Anbefalt sikring: 5 A.
Miljo
Separat avfallshandtering. Dette Produktet ma ikke kastes sammen med vanlig husholdningsavfall.
Hvis du synes Stanley Fat Max-productet bør skiftes ut, ell er du ikke har bruk for det longer, ma du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshandtering for dette produit.
Det kan staatloktie bestemmelser for seperat avfallshandtering for elektriskeprodukter fra husstander på kommunale avfallsplasser erler hos forhandleren, när du kjøper et nytt produit.
Stanley Europe har en ordning for innsamling og resirkulering av Stanley Fat Max-produkter som ikke skal brukes länger. Du kan benytte davon tjenesten ved à levere produktet til et hvilket som helst autorisert serviceverksted.
Stanley Fat Max-batterier kan lades opp mange ganger. Tenk pa miljøet nar batteriene er tome og du skal kaste dem.
Disse produite er ogsä i samsvar med direktiv 2004/108/ EF og 2011/65/EU. Hvis du onions mer informasjon, kontakt Stanley Europe pa følgende adress, eller se pa baksiden av
handboken.

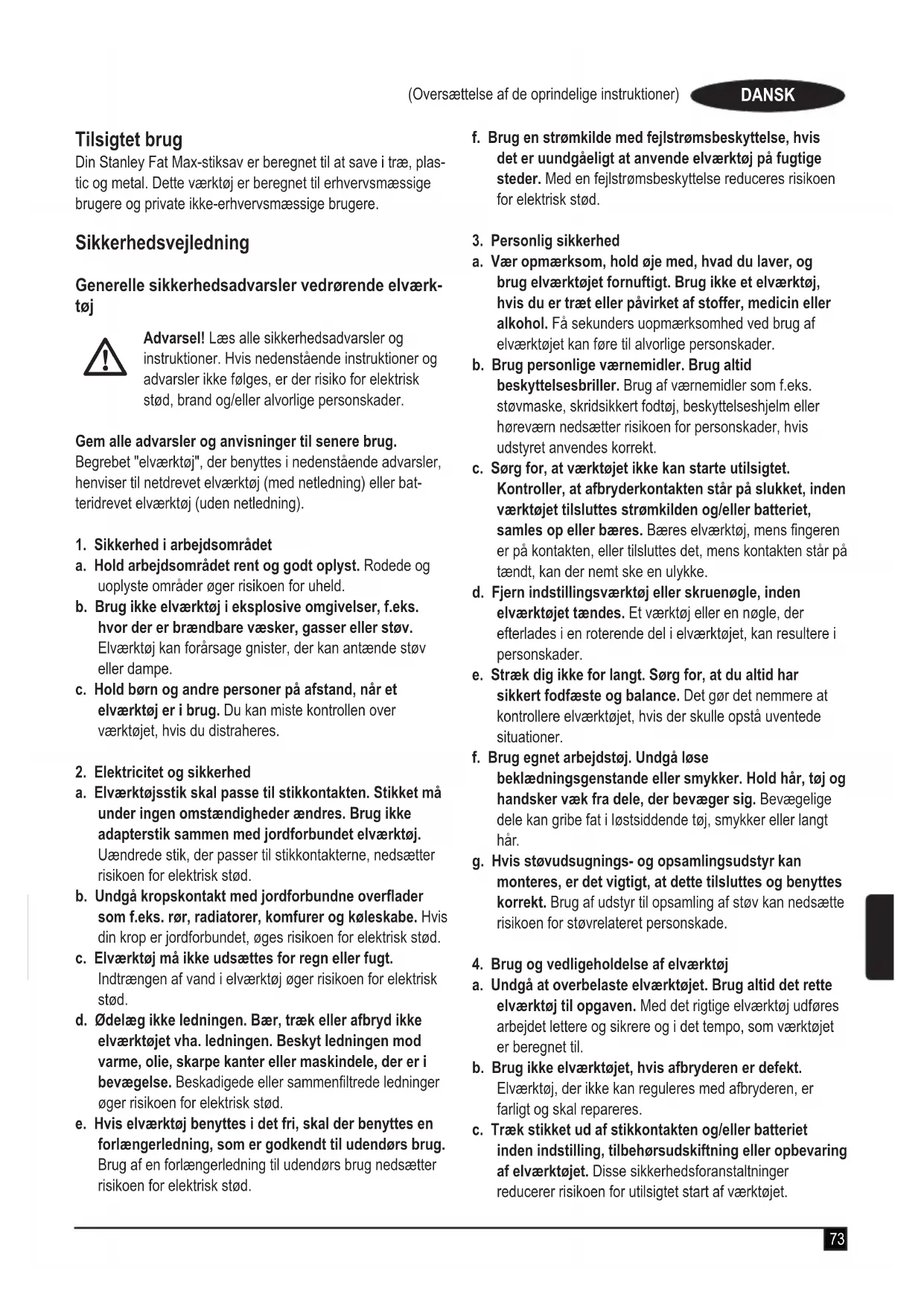

Din Stanley Fat Max-stiksaver beregnet til at save i træ,plastic og metal. Dette værktj er beregnet til erhvervsmaessige brugere og private ikke-erhvervsmaessige brugere.
Sikkerhedsvejledning
Generelle sikkerhedsadvarsler vedrørende elværktøj
Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstaende instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige persorskader.
Begreb "elværktøj", der benyttes i nedenstaende advarsler, henviser til netdrevet elværktøj (med netledning) aller batteridrevet elværktøj (uden netledning).
1. Sikkerhed i arbejdsomradyet
a. Hold arbejdsomradet rent og godt oplyst. Rodede og uoplyste omrader ogger risikoen for uheld.
b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller stov. Elværktøj kan forårsage gnister, der kan anteende støv eller dampe.
c. Hold børn og andre personer på afstand, nr et elværktæj er i brug. Du kan miste kontrollen over værktøjet, hvis du distraheres.
2. Elektricitet og sikkerhed
a. Elværktøjsstik skal passer til stikkontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstikammen med jord forbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.
b. Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c. Elværktøj pågressive udsættes for regn eller fugrt. Indtrængen af vand i elværktøj oger risikoen for elektrisk stød.
d. ōdelæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede aller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. Hvis elværktj benyttes i det fri, skal der benyttes en forlangerledning, som er godkendt til udendrs brug. Brug af en forlangerledning til udendrs brug nedsætter risikoen for elektrisk stød.
f. Brug en strømkilde med fejlstrømsbeskyttelse, hvisdet er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.
3. Personlig sikkerhed
a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjt fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin uller alkohol. Få sekunders uopmærksomhed ved brug af elværktøjet kan fore til alvorlige personskader.
b. Brug personlige værnemidler. Brug altid beskyttelsessbriller. Brug af værnemidler som f.ecs. stovmaske, skridsikkert fodtoj, beskyttelseshjelm eller horevaern nedsætter risikoen for personskader, hvisdstyret anwendes korrekt.
c. Sorg for, at værktøjIkke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøj tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens fingeren er på kontakten,ller tilsluttes det, mens kontakten står pa taendt, kan der nemt ske en ulykke.
d. Fjern indstillingsværktøj aller skruenøgle,inden elværktogetændes. Et værktoger en nogle, der afterlades i en roterende del i elværktoget, kan resultere i personskader.
e. Stræk dig ikke for langt. Sørg for, at du alto har sikkert fodfæste og balance. Det gør det nemmere at kontrollere elværktøjet, hvis der skulle opstæ uventede situationer.
f. Brug egnet arbejdstoj. Undgå lõse beklaedningsgenstande eller smykker. Hold här, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker erler langt här.
g. Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af stov kan nedsete risikoen for stvrelateret persanskade.
4. Brug og vedligeholdelse af elværktj
a. Undga at overbelaste elværktoget. Brug altid det rette elværktogj til opgaven. Med det rigtige elværktogj udfores arbejdet lettere og sikrere og i det tempo, som værktoget er beregnet til.
b. Brug ikke elværktøj, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres.
c. Trak stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehorsudskiftning erer opbevaring af elværktoget. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktoget.
d. Opbevar ubenyttet elværktoj纵深 for boRs rækkevidde. Lad aldrig personer, der icke er fortrolige med elværktoj, eller som icke har gennemlæst disse instruktioner, benytte maskinen. Elværktoj er farligt, hvis det benyttes af ukyndige personer.
e. Elværktøj bør vedligeholds omhyggeligt. Kontroller, om bevgelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, SSElværktøjets Funktion pavirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f. Sorg for, at skareværktjoer er skarpe og rene. Ordentigt vedligeholdt skareværktj med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at styre.
g. Brug elværktoget, tilbehoret, indsatsværktoj osv. i overensstemmelse medppe instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udfores med værktoget. I tilfelaide af anvendelse af elværktoget til formal, som ligger utden for det fastsatte anvendelsesomrade, kan der opsta farlige situationer.
- Brug og vedligeholdelse af batteridrevet værktj
a. Genoplad kun med den lader, som producenten har angivet. En lader, der er velegnet til en type batteripakke, kan udgore en brandfare, his den bruges til en,anden batteripakke.
b. Brug kun elværktøj sammen med batteripakker, der er specifikt beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand.
c. När batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nogler, som, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand.
d. I visse situationer kan batteriet laxke. Undgå kontakt. Skyl med vand i tilfælde af kontakt. Søg læge, hvis væskenkommen i kontakt med øjnene. Væske, der laxkker fra batteriet, kan forårsage irritation aller forbrændinger.
- Service
a. Få altid elværktøj repareret af kvalificerede fagfolk med udelukkende identiske resedede. Demed opretholdes elværktøjets sikkerhed.
Yderligere sikkerhedsadvarsler for elvarktoj
u Hold i elværktjets isolerede gribeflader, hvis der er risiko for, at skæretilbehøritetkommen i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en stromførende ledning, bliver elværktjets blotlagte dele stromførende, sa brugeren fär stød.
u Brug skruetvinger eller lignende til at holde og stotte materialet på et stabilt underlag. Det er ikke nok at holde materialet med handen eller ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen.
u Hold handerne pa afstand af skareomradyet. Ræk aldrig ind under materialet uanset arsag. Anbring ici fingre i nærheden af den frem- og tilbagegende klinge og klingeholderen. Stabiliser ici saven ved at gribe omkring salen.
Hold klingerne skarpe. Døve eller beskadigede klinger kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet.
Nár der saves i rør og rørledninger, er det vigtigt, at de er fri for vand, elektriske ledninger osv.
Rør ikke ved materialet eller klingen umiddelbart after, at værktoget har vaaret i brug. De kan—are meget varme.
Vær opmærksom på skjulte farer, inden der saves i vægge, gulve eller lofter. Kontroller, om der findes ledninger og rør.
u Klingen fortsetter med at bevege sig, after at kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevee gelse er helt ophør, inden du lægger værktøjet fra dig.
Advarel! Beroring af uller indanding af stovpartikler fra skarearbejder kan udgore en fare for bade brugerens og eventuelle tiliskueres heldbred. Bae en specielt designet stovmaske til beskyttele mod stov og rog, og sorg for, at personer, der befindener sig pa allerkommen ind pa arbejdsomraret, ogsa er beskyttet.
u Apparats tilsigtede brug fremgår af/DDnevejledning. Brugen af ekstraudstyr erler tilbehør erler udforelse af opgaver med værktoget ud over de i brugervejledningen anbefalede kan medfore risiko for personskade og/eller materiel skade.
Andres sikkerhed
Dette værktj ma ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner uller manglende erfaring og viden, medmindre det sker under overvågning, uller der gives instruktion i brugen af værktoget af en person, der er ansvarlig for deres sikkerhed.
Børn skal holds under opsyn, sä det sikres, at de/DDleger med værktoget.
Restrisici.
Der kan opsta yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disserisici kan opsta pga. forkert anvendelse, langvarig drug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:
Tilskadekomst forarsaget af beraring af roterende/bevagelige dele.
Tilskadekomst forarsaget af udskiftning af dele, klinger erller tilbehør.
Tilskadekomst forarsaget af langvarig brug af et værktj. Husk at holde pause jævnligt ved brug af et værktj i laengere tid.
Horeskader.
Sundhedrisici forarsaget af indanding af stov, der genereres ved brug af værktoget (eksempel:Arbejde med trae, især,eg,bog og MDF).
Vibration
De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklaeringen er mål't i henhold til standardtestmetoden i EN 60745 og kan bruges til atammenligne et værktøj med et andet. Den angivne værdi for udsendelse af vibration kan øgsa bruges som en foreløbig vindering af eksponderingen.
Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af mæden, værktøjet anwendes på. Vibrationsniveauet kan overstige det angivne niveau.
I vurderingen af eksponderingen for vibration med henblick på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttemse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og maden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.
Maerkater pa varktojet
Følgende symboler er anbragt på vaerktojet:
Advarsell Brugeren skal lase brugervejledningen for at reducere risikoen for tilskadekomst.
Yderligere sikkerhedsvejledninger for batterier og ladere
Batterier
Forsøg aldrig at Ånbé uanset Årsag.
Batteriet mä参加会议 for fugt.
Opbevar ikke steder, hvor temperaturen kan overstige 40^
Oplad kun ved omgivelsestemperaturer på mellem 10^ og 40^ .
Oplad kun ved hjaelp af den medfolgende lader.
Følg ved bortskaffelse af batterier vegledningen i afsnittet "Miljøbeskyttelse".
Forsøg ikke at oplade beskadigede batterier.
Ladere
Brug kun din Stanley Fat Max-lader til at oplade batteriet i det værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskade og materielle skader.
Prov aldrig pa at oplade ikke-opladelige batterier.
Udskift straks defekte ledninger.
Laderen ma'ike udsættes for fugt.
Laderen ma ikke abnes.
Undersog nikke laderen.
Laderen er kun beregnet til indendors brug.
Læs brugervejledningen, før værktøjet tages i.
brug.
Laderen er dobbelt isoleret. Derfor er en jordledn ing ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskittet. Forsog aldrig at erstatte laderenheden med et almindeligt netstik.
Hvis netledningen beskadiges, skal den udskiftes af producenten aller et autoriseret Stanley Fat Max-værksted, sa farlige situationer undgas.
Komponenter
Dette værktøj leveres med nogle af uller alle de folgende komponenter.
- Startknap til trinløs hastighedsregulering
- Laseknap
- Lasegretil savklinge
DANSK
- Klingeholder
- Säl
- Knap til savning
- Batteri
fig.A
- Batterilader
- Ladeindikator
Samling
Advarsel! Før montering: Tag batteriet ud af værktoget, og kontroller, at savklingen er standset. Savklinger, der har vaeret i brug, kan vare varme.
Montering og afmontering af savklingen (fig. B)
Hold savklingen (10), sa trenderne vender fremad.
Loft lasegrebet til savklinge (3) opad.
Sæt savklingens skaft helt ind i klingeholderen (4), sä langt det kankommen.
Slip grebet.
Savklingen (10) fjernes ved at Iofte lasegrebet til savklinger (3) opad og trakke klingen ud.
Isaatning og udtagning af batteriet (fig. C)
Anbring batteriet (7) ud for værktjets fatning, nr batteriet skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet gár på plads.
Tryk pa udloserknapperne (11), og træk samtidigt batteriet ud af fatningen for at tage batteriet ud.
Anvendelse
Advarsellad værktoget arbejde i detse eget tempo.Det ma.
ikke overbelastes.
Advarsell Brug aldrig værktoget, hvis savskoen er Iøs eller afmonteret.
Opladning af batteriet (fig. A)
Batteriet skal oplades inden ibrugtagningen, og när det ikke leverer strøm nok til opgaver, der tidligere kinne udføres ubesvær. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.
Advarsell Batteriet ma ikke oplades i ompigelsestemperaturer under 10^ eller over 40^ . Anbefalet ladetemperatur: ca. 24^ .
Bemark: Opladeren oplader ici et batteri, hvis detst temperatur er under ca. 10^ aller over 40^ .
Batteriet bør blive siddende i opladeren, som automatisk beynder opladningen, nr batteriets temperatur stiger erler falder.
Sæt batteriet (7) i opladeren (8) for at lade det op. Batteriet passer kun i opladeren på en måde. Tving det ikke i. Kontroller, at batteriet er sat helt i opladeren.
Tilslut laderen, og taend pa stikkontakten.
Ladningen er aflsuttet, narr ladeindikatoren (9) beynder at lyse konstant. Laderen og batteriet kan vare tilsluttet i laengere perioder. LED'en tændes, narr laderen en gang imellem "fterfylder" batteriet.
- Afladede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i afladet tilstand.
Lad batteriet blive siddende i opladeren
Du kan lade batteripakken sidde i laderen med tændt lysdi- ode, sa lange det onskes. Laderen holder batteripakken klar og fuldt oplatet.
Fejlfinding ved laderen
Ladeindikatoren (9) blinker hurtigt rodt, hvis laderen registreter et svagt ell er beskadiget batteri. Fortsæt som følger:
Saet batteriet (7) i gen.
Hvis ladeindikatoren fortsaetter med at blinke hurtigt rødt, skal du bruge et andet batteri til at kontrollere, om opladningen sker korrekt.
Hvis det andet batteri lades korrekt, er det oprindelige batteri defekt og skal indleveres til genbrug på et servicecenter.
Hvis det andet batteri giver samme fejvisning som det oprindelige, skal laderen testes pa et autoriseret servicecenter.
Bemerk: Det kan tage op til 30 minutter at konstatere, at batteriet er defekt. Hvis batteriet er for varmt eller koldt, blinker lysdioden rodt skiftevis hurtigt og langsomt med et blink ved hvre frekvens, hvorefter sekvensen gentages.
Skub laseknappen (2) mod venstre, og trak og hold derefter startknappen til trinløs hastighedsregulering (1) for at tende værktjoet.
Slip startknappen (1) for at stoppe værktoget.
Advarsell Start og stop ikke værktøjet, mens det er under belastning.
Advarsell Skub altid laseknappen (2) mod hore (last position), nar værktoget ikke er i brug.
Trinløs hastighedskontrol
Afbryderknappen til trinøs regulering af hastigheden gør det muligt at vælge hastighed, SSE der hurtigere kan saves igennem forskellige materialer.
Hastigheden bestemmes af, hvor meget startknappen (1) travakees.
Skråsnit (fig. F, G & H)
Sälen kan indstilles til en venstre eller hjre skråskæring på 45^ .
Sādan indstilles faspvinklen:
Løsn bolten, der holder skoen (12), med den sekskante de indstiksnøgle for at frigore salen (5).
Lad sälén (5) glide fremad for at frigère den fra indstillingen ved 0^ .
Drej salen til den onskede fasvinkel (fig. G).
Lad salen glide bagud for at aktivere indstillingen til venstre eller højre.
Stram bolten, der holder skoen (12), med den sekskante ede indstiksnogle for at lase salen (5) i den onskedeposition.
Bemær! Skoen kan vinkles til venstre eller højre og har indstillinger ved 45^ .
Savning (fig.1)
Denne stiksav har tre saveaktioner, to cirkelbevægelser og en lige bevægelse. Cirkelbevægelse har en mere aggressiv klingebevægelse og er beregnet til at save i blode materialer sāsom træller plastik. Cirkelbevægelse giver et hurtigere snit, men med etindre blɒdt snit gennem materialet. Ved cirkelbevægelse bevæger klingen sig fremad under savningen ud over op- og ned-bevægelsen.
Advarsell Der ma aldrig saves i metal eller hardt træ med cirkelbevgelse.
Skub knappen til savning (6) hen mellem de tre savepositioner: 0, 1 og 2.
Position 0 er til lige snit.
Position 1 og 2 er til cirkelsnit.
Snittets aggressivitet øges, afterhanden som grebet reguleres fra et til to, hvor to er det mest aggressive snit.
Savning
Hold altid værktoget med begge haender.
Lad klingen Ibe frit et par sekunder, inden du begynder at save.
Tryk kun let med vaerktojet, mens du skærer.
Arbejd om muligt med salen (5) trykket mod materialet. Det giver bedre kontr over værktoget, og vibrationerne reduceres, ligesom du undgår at beskadige klingen.
Gode ràd til optimal brug Generelt
Brug en høj hastighed til træ, en middel hastighed til aluminium og PVC og en lav hastighed til metaller udover aluminium.
Når savklingen skærer opad, kan der forekomme splintring på overfladen nærmest salen.
Brug en savklinge med fine tænder.
Skaer fra bagsiden af arbejdsmateriaielet.
Klem et stykke spildtræller hardboard på begge sider af materialet, og sav gennem davon sandwich for at minimere splintringen.
Skaeringimetal
Vær opmaerkoms pa, at skæring i metal tager meget laengere tid end skæring i træ.
Brug en savklinge, der egner sig til skaering i metal. Brug den fintandede klinge til jernholdige metaller og den grovere klinge til metaller.uden jern.
Klem et stykke spildtræ til bagsiden af arbejdsmaterialet, og sav gennem davon sandwich, nár der skæres i tynde metalplader.
Læg en oliefilm lungs den pataenkte skæringslinje.
Tilbehør
Værktøjets ydeevne afhænger af det anvende tilbehør. Tilbehør fra Stanley Fat Max er fremstillet after hje kvalitetsstand- arder og er designet til at forbedre dit værktøjs præstation.
Nár du bruger dette tilbehør, vil værktøjyt yde optimalt.
Dette værktøj kan anvende savklinger med både U-skaft og T-skaft.
Vedligeholdelse
Dette værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstellende drift afhænger af korrekt behandling af værktøj samt regelmæssig rengøring.
Advarsell Før der udfores vedligeholdelse, skal værktoget slukkes og stikket trækkes ud.
Rens jævnligt værktøjets og laderens ventilationshuller med en blod børste eller en tør klud.
Rengør med jævne mellemrum motorhuset med en fugtg klud. Der mA ikke bruges skuremidler eller oplosningsmidler.
Smør med mellemrum akstrlen på klingens stotteruller med en drabe olie.
Udskiftning af stik (kun Storbritannien og Irland)
Sadan monteres et nyt netstik:
Det gamle stik skal bortskaffes pa en sikker made.
Slut den brune ledning til den stromforende klemme pa det nye stik.
Slut den blå ledning til den neutrale klemme.
Advarsel! Der skal ici foretages nogen til slutning til jordklemmen. Folog de monteringsanvisninger, der leveresammen med kvalitetsstik. Anbefalet sikring: 5 A.
Miljobeskyttelese
Separat bortskaffelse. Dette produit ma ikke bortskaffes sammen med alminderigt husholdningsaffald.
När dit Stanley Fat Max-producten dag er udtjent, ihrer du\ ikke laengere har brug for det, ma du ikke smide det ud sam- men med det alminderige affald. Produktet skal bortskaffes\ separat.
Ved separat bortskaffelse af brugteprodukter og emballage bliver der mulighed for at genanvende forskellige materialer.
Lokal lovgivning kan krve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter aller af den detailhandlende ved kob af et nyt produit.
Stanley Europe sørger for at indsamle og genanvende Stanley Fat Max-produkter, när disse ikke længere kan bruges. Hvis du vil benytte dig af/DDne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.
Kontakt det lokale Stanley Europe-kontor på den adress, der er opgivet i/DDne vejledning, for at f oplysninger om naermeste autoriserede vorksted. En liste over alle autoriserede Stanley Europe-servicevarksteder samt servicevilkar og kontaktpersoner er tilgaengelig på internetet på adressen: www.2helpU.com
Batterier
Stanley Fat Max-batteri kan genoplades mange gange. Narbaterier er udtjente, skal de bortskaffes under passende hensyntagen til miljoet:
Aflad batteriet helt, og tag det derefter ud af værktøjet.
NiCd-, NiMH- og Li-Ion-batterier kan genbruges. Aflever dem pa et autoriseret varksted ell er en lokal genbrugssta-tion.
Tekniske data
| FMC650 (H1) | ||
| Spænding | Vdc | 18 |
| Hastighed Eden belastning | min-1 | 0 - 2500 |
| Strøglængde | mm | 19 |
| Maks. skæredybde | ||
| Trae | mm | 55 |
| Stål | mm | 8 |
| Aluminium | mm | 20 |
| Vægt | kg | 2.62 |
| Lader | 905765** TYP 1 | |
| Indgangsspaending | VAC | 220-240 |
| Ugangsspaending | VDC | 20 (maks.) |
| Stromstyrke | A | 2 |
| Ladetid ca. | min | 120 |
| Batteri | FMC688L | ||
| Spaanding | VDC | 18 | |
| Kapacitet | Ah | 4.0 | |
| Type | Li-Ion | ||
| \( {\mathrm{L}}_{\mathrm{{pA}}} \) (lydtryk) 84.5 dB(A), usikkerhed (K) 3 dB(A) |
| \( {\mathrm{L}}_{\mathrm{{WA}}} \) (lydeffekt) \( {95.5}\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \) ,usikkerhed (K) \( 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \) |
| Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745: |
| Savning i lister \( \left( {{\mathrm{a}}_{\mathrm{h},\mathrm{B}}}\right) 6{\mathrm{\;m}}^{2} \) ,usikkerhed (K) \( {1.5}{\mathrm{\;m}}^{2}{\mathrm{\;s}}^{2} \) |
| Savning i metalplader \( \left( {{\mathrm{a}}_{\mathrm{h},\mathrm{M}}}\right) {4.3}{\mathrm{\;m}}^{2} \) ,usikkerhed (K) \( {1.5}{\mathrm{\;m}}^{2}{\mathrm{\;s}}^{2} \) |
EU-overensstemmelseserklaring
MASKINDIREKTIV
Ledningsfri stiksav - FMC650
Stanley Europe erklærer, atprodukterne beskrevet under
Disseprodukter er endvidere i overensstemmelse med direktiv 2004/108/EF og 2011/65/EU. Kontakt Stanley Europe på nedenstäende adress, eller se vejledningens bagside for
at fà flere oplysninger.
Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter这部分 erklæring på vegne af Stanley
Europe.
Kevin Hewitt
Stanley Europe garanter, at produit er fri for skader og fejl, og tilbyder en fremragende garanti for erhvervsmassige brugere af produits. Garantien er et tillag til forbrugerens kontraktmssige rettigheder og pavirker icke disse som en privat icke-erhvervsmaessig bruger. Garantien gelder inden for medlemsstaterne af den Europaeiske Union og i det Europaeiske Frihandelsomrade.
ET ARS FULD GARANTI
Hvis dit Stanley Fat Max-productgär i stykker på grund af materiel skade eller fabrikationsfejl inden for 12 maneder fra købsdatoen, pâtager Stanley Europe sig gratis at udskifte alle defekte delerfter vores skøn Gratis at udskifte encheden forudsat at:
Produktet ikke har været anvendt forkert og har været anvendt i overensstemmelse med brugervejledningen.
Produktet称之 har varet udsat for andet end almindelig slitage;
Reparationer-ilke er udfort af uautoriserede personer;
Kobsbeviset kan fremvises.
Hele Stanley Fat Max-productet returneres med alle originale componenter
Hvis du onsker erstatning for skade, skal du kontakte forhandleren aller det nærmeste autorisere de Stanley Fat Max-værksted i Stanley Fat Max-katalogget aller kontakte dit lokale Stanley-kontor på den adress, der er opgivet i denen vegjledning. Der findes en liste over alle autorisere Stanley Fat Max-serviceværksteder samt servicevikår på følgende internetadresse:www.stanley.eu/3
