FatMax FMC650M2 - Sag STANLEY - Gratis bruksanvisning og manual

Produkttype	Trådløs stikksag
Merke	STANLEY
Modell	FatMax FMC650M2
Nominell spenning	18 V DC
Tomgangshastighet	0 – 2500 min⁻¹
Slaglengde	19 mm
Maksimal kappedybde (tre)	55 mm
Maksimal kappedybde (stål)	8 mm
Maksimal kappedybde (aluminium)	20 mm
Vekt	2.62 kg
Batteritype	Li-ion, 4.0 Ah
Omtrentlig ladetid	120 min
Lydtrykk (LpA)	84.5 dB(A) (usikkerhet K=3 dB(A))
Lydeffekt (LWA)	95.5 dB(A) (usikkerhet K=3 dB(A))
Vibrasjon (tre)	6.0 m/s² (usikkerhet K=1.5 m/s²)
Vibrasjon (metall)	4.3 m/s² (usikkerhet K=1.5 m/s²)
Strømforsyning	Oppladbart batteri 18 V
Hovedfunksjoner	Variabel hastighet, 45° skjæring (venstre/høyre), 3 skjæremodi (rett, elliptisk 1 og 2), universell bladholder (U eller T)
Vedlikehold	Rengjøring av ventilasjonsåpninger med myk børste eller tørr klut; rengjøring av motorrommet med fuktig klut; smøring av bladstøtterullens aksel
Sikkerhet	Dobbelt isolasjon, automatisk stopp ved frigjøring av avtrekker, bruk av anbefalt verneutstyr (briller, hansker, støvmaske)
Reservedeler / Reparasjon	Kompatible blad: U eller T holder; spesifikt batteri og lader; reparasjoner kun av kvalifisert personell
Garanti	12 måneder (betingelser: korrekt bruk, normal slitasje, godkjente reparasjoner, kjøpsbevis)

Ofte stilte spørsmål - FatMax FMC650M2 STANLEY

Hvordan installere bladet på Stanley FatMax FMC650M2 stikksagen?

Løft bladlåsehåndtaket (3), sett bladstangen helt inn i holderen (4) med tennene vendt fremover, slipp deretter håndtaket for å låse bladet.

Hvordan lade batteriet?

Sett batteriet inn i laderen til det klikker på plass. Koble laderen til en stikkontakt (220-240 V). Ladeindikatoren blinker under lading og lyser konstant når ladingen er fullført (ca. 120 minutter). Ikke lad hvis omgivelsestemperaturen er under 10 °C eller over 40 °C.

Hvordan stille inn skråskjæring?

Løsne såleholderen (12) med sekskantnøkkelen. Skyv sålen fremover for å frigjøre 0°-stoppet, drei den til ønsket vinkel (stopp ved 45° venstre eller høyre), skyv sålen bakover for å låse. Stram skruen for å låse.

Hvilke skjæremodi er tilgjengelige?

Sagen har tre modi: posisjon 0 for rett kutt, posisjon 1 for moderat elliptisk kutt, og posisjon 2 for mer aggressivt elliptisk kutt. Elliptiske modi er kun for myke materialer (tre, plast) og skal ikke brukes på metall eller hardt tre.

Hvordan starte og stoppe sagen?

For å starte, skyv avlåsningsknappen (2) til venstre og trekk deretter i variabelhastighetsavtrekkeren (1). For å stoppe, slipp avtrekkeren. Lås alltid verktøyet ved å skyve avlåsningsknappen til høyre når det ikke er i bruk.

Hvilket regelmessig vedlikehold anbefales?

Rengjør jevnlig ventilasjonsåpningene med myk børste eller tørr klut. Rengjør motorrommet med fuktig klut (ingen løsemidler eller slipemidler). Påfør en dråpe olje på bladstøtterullens aksel av og til.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk vernebriller, støvmaske, hansker og vernesko. Hold verktøyet i isolerte overflater. Hold hendene unna skjæreområdet. Ikke berør bladet etter bruk (det kan være varmt). Bruk skjøteledning egnet for utendørs bruk om nødvendig.

Hvordan bytte eller resirkulere batteriet ved slutten av levetiden?

Tøm batteriet helt, ta det ut av verktøyet og lever det til et godkjent innsamlingssted (resirkulering). Ikke kast det i husholdningsavfallet. Li-ion-batterier er resirkulerbare.

Hva er maksimal kappedybde i forskjellige materialer?

Tre: 55 mm, stål: 8 mm, aluminium: 20 mm. Bruk et blad tilpasset materialet.

Hva gjør jeg hvis batteriet ikke lades?

Kontroller omgivelsestemperaturen (mellom 10 °C og 40 °C). Sett batteriet inn i laderen igjen. Hvis indikatoren blinker raskt rødt, prøv med et annet kompatibelt batteri. Hvis problemet vedvarer, kontakt et godkjent verksted.

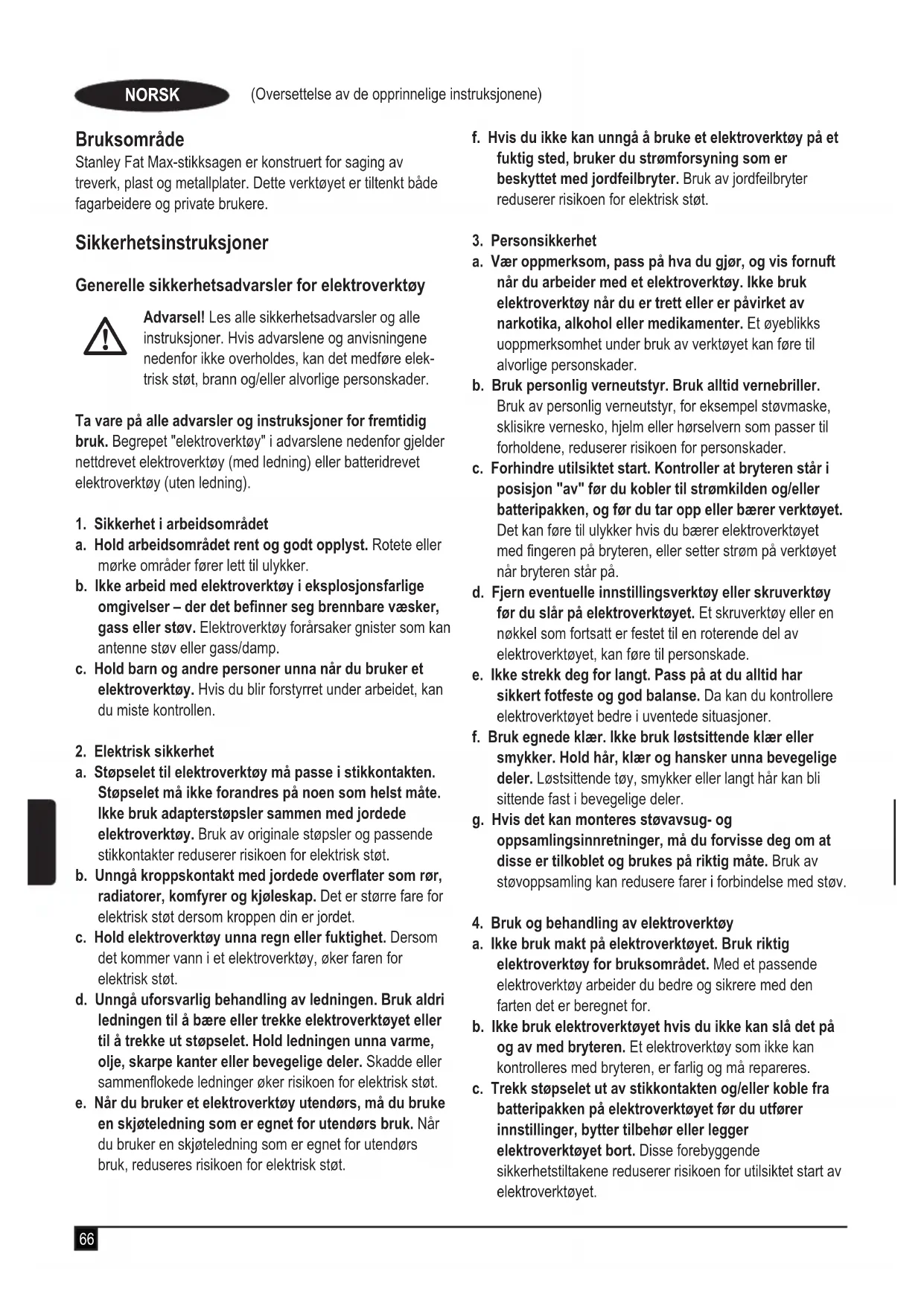

BRUKSANVISNING FatMax FMC650M2 STANLEY

Stanley Fat Max-stikksagen er konstruert for saging av treverk, plast og metallplater. Dette verktøyet er tiltenkt bade fagarbeidere og private brukere.

Sikkerhetsinstruktjer

Generelle sikkerhetsadvarsler for elektroverktoy

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisingene nedenfor ikke overholds, kan det medføre elektrisk støt, brann og/eller alvorlige persorskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsomradyet
   a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder førerlett til ulykker.
   b. Ikke arbeid med elektroverktoy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare vasker, gass aller stov. Elektroverktoy forarsaker gnister som kan antennene stov aller gass/damp.
   c. Hold barn og andre personer unna nár du bruker et elektroverktoy. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2. Elektrisk sikkerhet

a. Stopselet til elektroverktøy ma passer i stikkontakten. Stopselet ma ikke forandes pa noen som helst mæte. IkkeBrukadapterstøpsler sammen med jordeede elektroverktoy.Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b. Unngå kroppskontakt med jordee overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet.
c. Hold elektroverktøy unna regn eller fuktighet. Dersom detkommen vann i et elektroverktøy, øker faren for elektrisk støt.
d. Unngå ufsorvarlig behandling av ledningen. Bruk aldri ledningen til Å bareller trekke elektroverktøyet ulltrekke ut stopselet.Hold ledningen unna varme, olje, skarpe kanter aller bevegelige deler. Skadde ellser sammenflokede ledninger øker risikoen for elektrisk støt.
e. Nár du bruker et elektroverktóy utendørs, má du bruke en skjøteledning som er egnet for utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f. Hvis du ikke kan unngå Å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft nr du arbeider med et elektroverktøy. IkkeBruk elektroverktøn rnr du er trett erer er pavirket av narkotika, alkohol eller medikamente. Et oyebliks uoppmerksomhet under bruk av verktyet kan fere til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel stovmaske, sklisikre vernesko, hjelm aller horselvern som passer til forholdene, reduserer risikoen for persorskader.
c. Forhindre utilisiktet start. Kontroller at bryteren stared i posisjon "av" for du kobler til strømkilden og/eller batteripakken, og for du tar opp erler bærer verktøyet. Det kan fore til ulykker hvis du bærer elektroverktøyet med fingeren pa bryteren, ellr setter strom pa verktøyet när bryteren stared pa.
d. Fjern eventuelle innstillingsverktoy aller skruverktoy for du slar pa elektroverktoyet. Et skruverktoy aller en nokkel som fortsett er festet til en roterende del av elektroverktoyet, kan fore til personskade.
e. Ikke strekk deg for langt. Pass pa at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektoverktoyet bedre i uventede situasjoner.
f. Bruk egnede klær. IkkeBrukløstsittende klær ell smykker.Hold här,klær og hansker unna bevegelige deler.Løstsittende toy, smykker erler langt harekan bli sittende fast i bevegelige deler.
g. Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa riktig mante. Bruk av stovoppsamling kan redusere farer i forbindelse med stv.

1. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy forBruksomradyet.Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for.
b. Ikke bruk elektroverktøyet hvis du ikke kan SLA det pa og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og ma repareres.
c. Trekk stopselet ut av stikkontakten og/eller koble fra batteripakken pa elektroverktoyet for du utforer innstlinger, bytter tilbehør erller legger elektroverktoyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktoyet.

d. Elektroverktøy som ikke er i bruk, på oppbevares utilgengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest这部分Bruksanvisningen.Elektroverktøy er farlige nár de brukes av uerfarne personer.
e. Sorg for vedlikehold av elektroverktoy. Undersok om bevegelige deler er feiljustert aller blokkert, om deler er skadet, og om det er andre forhold som kan pavarke elektroverktoyets funksjon. Hvis elektroverktoyet er skadet, ma det repareres før bruk. Darlig vedlikeholdt elektroverktoy er arsaken til mange ulykker.
f. Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe egger setter seg ikke sa ofte fast og er lettere Å føre.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt, kan fore til farlige situasjoner.

5. Bruk og stell av batteriverktoyet

a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesifisert. En lader som er egnet til en type batteripakke, kan fore til brannrisiko när den brukes med en annen batteripakke.
b. Bruk elektroverktøy bare med spesifikt angitte batteripakker. Bruk av andre batteripakker kan.fore til fare for persorskader og brann.
c. När batteripakken不解 er i bruk, ma du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nokler, spiker, skruer aller andere smä metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan före til forbrenning eller brann.
d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå àkommen i kontakt med væsken. Dersom du ved et uhellkommen i kontakt med væsken, ma du skylle med vann. Far du batterivæske i øynene, ma du i tillegg oppsoke lege. Væske somlekker fra batteriet, kan forårsake irritasjoner erler forbrenninger.

6. Service

a. Elektroverktøy skal alltid repareres av kualifisert personell og kun med originale resedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsell Ytterligere sikkerhetsadvarsler for stikksager og bajonettssager

Hold elektronverktøyet i de isolerte grepene nár du utfører et arbeid hvor skjæretilbehøret kankommen i kontakt med skjulte ledninger.. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittligende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt.
Bruk klemmer aller andre practiske metoder for aspenne fast og stotte arbeidsstykket pa en stabil plat-. tform. Hvis arbeidsstykket holds med handen ell er inn mot kroppen, vil det vare ustabilt, og dette kanlett fere til at du mister kontrollen.
Hold hendene borte fra skjareomradyet. Du ma aldri gripe under arbeidsstykket av noen som helst arsak. Ikke før fingre eller tommel inn i nærhen av sagbladet som gär frem og tilbake, og sagbladfestet. Ikke stabiliser sagen ved a ta tak i foten.
Hold bladene skarpe. Slove ellr skadde sagblader kan f\sagen til a boye av ellr stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om.
Nár du sager rør eller kanaler, mA du kontrollere at de er fri for vann, elektriske ledninger osv.
Ikke berør arbeidsstykke erler sagbladet straks etter at du har brukt verktoyet. De kan bli svært varme.
Vær oppmerksom på skjulte farer før du sager i vegger, gulv eller tak. Lokaliser eventuelle kabler og rør.
Sagbladet vil fortsett vare i bevegelse fetter at bryteren slippes Ios. Sla alltid verktoyet av, og vent til sagbladet stanser helt, for du setter verktoyet ned.

Advarel! Kontakt med aller inhalering av stov som oppstar ved skjaering, kan vare helseskadelig for operatoren og eventuelle tilskuere. Bruk en maske som verner speielt mot stov og damp, og pass pa at andre som oppholder seg ellerkommen inn i omradet der du arbeider, ogsa beskytter seg.

Beregnet bruk er beskrevet i donne handboken. Bruk av tilbehørller utføring av oppgaver som ikke er anbefalt for verktøyet i donne handboken, kan medførefare for personskade og/eller skade pa eiendom.

Andre persons sikkerhet

Det er ikke受到影响 at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysisiske, sansemessige eller mentale evner, uller som mangler erfaring og kunnskap, medindre de har fatt oppfølging uller instruksjon när det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet.
Barn skal vare under oppsyn sa du er sikker pa at de ikke leker med produit.

Andre risikoer

Ved bruk av verktøyet kan det oppsta ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadverslene som følgerned. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Sylvom de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetsstiltakene blir gjennomfør, kan visse gjenvaerende risikoer ikke unngås. Disse omfatter:

Personskader som forarsakes av beroring av en roterende/bevegelig del.
Personskader som forarsakes av at en del, et blad ellertilbehør endres.
Personskader som forarsakes av langvarig bruk av et verktoy. Nár du bruker et verktoy i Lange perioder, ma du sorge for a ta regelmessige pauser.
Svekket horsel.
Helsefarer som forarsakes av innanding av stov som dannes nár du bruker verktoyet (eksempel: arbeid med tre, spesielt eik, bok og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt malt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til a sammenigne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan øgså brukes til en foreløpig vurdering av ekspondering.

Advarel! Vibrasjonsemisjisversdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av maten verktøyet blir brukt på. Vibrasjonsnivaet kan øke over nivaet som er oppgitt.

Når man vurdere vibrasjonsekponering for Å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for Å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man när man anslår vibrasjonsekponeringen, ta hensyn til de faktiske brucksforholdene og maten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen - ögså de gangene verktøyet slås av, og när det går på tomgang, i tillegg til tiden utløseren erinne.

Merking pa verktoyet

Følgende symboler vises på verktøyet:

Advarsell Brukeren ma leshe handboken for a redusere risikoen for persorskade.

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Batterier

ForsokIkse a apne uansett hvilket forma du matte ha.
Ikke utsett batteriet for vann.
Skal不解 oppebevares paa steder der temperaturen kan overskride 40^
Lad bare ved temperaturer mellom 10^ og 40^ .
Bruk bare laderen som følger med verktøyet.
Folg instruksene som finnes i avsnittet "Miljo" nár du skal kaste batterier.

T2 Ikke forok a lade opp skadede batterier.

Ladere

Stanley Fat Max-laderen skal bare brukes til a lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og fere til personskade og materiell skade.
Prov aldri á lade ikke-oppladbare batterier.
Skift ut defekte ledninger umiddelbart.
Ikke utsett laderen for vann.
Ikke apne laderen.
Ikke stikk gjenstander eller fingre inn i laderen.

Laderen er bare beregnet for bruk innendors.

Les handboken forbruk.

Elektrisk sikkerhet

Denne laderen er dobbeltisolert. Jording er derfor\ ikke nødvendig. Kontroller alltid at nettspennin- gen er i overensstemmelse med spennenpen pa typeskiltet. Prov aldri a skifte ut laderen med et vanlig nettstøpsel.

Hvis strømledningen blir skadet, ma den skiftes av produsenten eller et autorisert Stanley Fat Max-service-senter sa man unngår fare.

Funksjoner

Dette verktøyet inkluderer noen av uller alle funksjonene nedenfor.

1. Utløserbryter for variabel hastighet
2. Utløserknapp

3. Lasespak for sagblad

4. Bladklemme

5. Fotplate
6. Skjaerefunksjonsknapp
7. Batteri

Figur A

1. Batterilader
2. Ladingsindikator

Montering

Advarel! Før monteringen ma du ta ut batteriet av verktøyet og forsikre deg om at sagbladet har stoppet. Brukke sagblad kan vare varme.

Montering og demontering av sagbladet (figur B)

Hold sagbladeet (10) med taggene vendt fremover.
Løft lasespaken (3) for sagbladet oppover.
Sett skaatet på bladet helt inn i bladklemmen (4) sä langt detgars.
Slipp handtaket.
Nár du skal ta ut sagbladet (10), løfter du lasespaken (3) for sagbladet opp og trekker bladet ut.

Sette inn og ta ut batteriet (figur C)

Nár du skal sette inn batteriet (7), holder du det overfor kontakten på verktøyet. Skyv batteriet inn i kontakten til det klikker på plass.
Nár du skal ta ut batteriet, trykker du pa utlserknpene (11) og trekker samtidig batteriet ut av kontakten.

Bruk

Advarse! La verktoyet arbeide i sin egen hastighet. Ikke overbelast det.

Advarel! Bruk aldri verktoyet mens sagfoten er Ios aller fjernet.

Lading av batteriet (figur A)

Batteriet må lades før对不起 gangs bruk og hvr gang det\ ikke longer gir nok strom til jobber som tidligere lettuce utfør.\ Batteriet kan bli varmt under ladning. Dette er normalt og\ innebærer ikke feil.

Advarsell Ikke lad batteriet his temperaturen i omgivelsene er under 10^ aller over 40^ . Anbefalt ladetemperatur: ca. 24^ .

Merk: Laderen vil/DDe t bateri hvis celletperaturen er under ca. 10^ ell over 40^

Du bør la batteriet stå i laderen. Laderen begynner Å lade automatisk nár celletemperaturen blir høyere eller lavere.

Når du skal lade batteriet (7), setter du det inn i laderen (8). Batteriet kan bare settes i laderen på en mæte. Ikke bruk makt. Pass på at batteriet sitter heltinne i laderen.
Koble laderen til en stikkontakt, og kontroller at den er pa.

Lad utladete batterier innen 1 uke. Batterienes levetid vil bli mye mindre hvis de oppbevares utladet.

Hvis laderen oppdager et svakt aller skadet batteri, blinker ladingsindikatoren (9) rodt med rask takt. Fortsett som følger:

Settinnbatteriet(7)igjen.
Hvis ladeindikatoren fortsetter Å blinke rødt i rask+takt, ma du bruke et annet batteri for Å finne ut om ladeprosessen fungerer som den skal.
Hvis den nye batteripakken lades korrekt, er den opprinnelige batteripakken defekt og bør leveres til et service-senter for resirkulering.
Hvis det nye batteriet gir samme indikasjon som det opprinnelige batteriet, bringer du laderen til et autorisert servicesenter.

Merk: Det kan ta sá mye som 30 minutter á avgjore om batteriet er defekt. Hvis batteriet blir for varmt uller for kaldt, vil lampen blinke rdt vekselis raskt og langsomt (ett blink ved hvr hastighet og sá gjenta dette).

Slà pá og av (figur D og E)

For a sla paskyver du lasebryteren (2) til venstre og trekker og holder i utlserbryteren for variabel hastighet (1).
Slipp utlserbryteren (1) for a sla av.

Advarsel! Ikke slå verktøyet på eller av mens det er under belastning.

Advarsell Skyy alltid lasebryteren (2) til hoyre, last posisjon, nar verktoyet icke er i bruk.

Hastighetskontroll

På/av-bryteren for variabel hastighet gir muligheter for á velge hastighet som gir større skjærehastighet ved saging i ulike materialer.

Hastigheten bestemmes av hvor mye du drar i utlserbry-teren (1).

Skråskjæring (figur F, G og H)

Fotplatzen kan skråstilles opptil 45^ bade til høyre og venstre.

Stille inn skråskjaeringsvinkelen:

Løsne festeskruen (12) for fotplaten med den medfol-gende seksskantnøkkelen for a lase opp fotplaten (5).
Skyy fotplaten (5) fremover for a lnsne den fra sperringen pa 0^
Roter fotplaten til onsket sagevinkel (figur G).
Skyv fotplaten bakover for a sette den i en fordypning til venstre aller hye.
Trekk til festeskruen (12) for fotplaten med den medfol-gende seksskantnokkelen for a lase fotplaten (5) i onsket posisjon.

Merk: Foten kan skråstilles til venstre eller høyre og har fordypninger ved 45^ .

Skjaerefunksjon (figur I)

Denne stikksagen er utstyrt med tre skjærefunksjoner, to orbitalbevegelser og enrett. Ved bruk av orbitalfunksjonen har bladet en mer aggressiv bevegelse, og den er utformet for skjaering i myke materialer som tre og plast. Orbitalfunksjonen gir raskere skjaering, men et mindre glatt kutt gjennom materialet. Ved bruk av orbitalfunksjonen beveger bladet seg fremover under skjaeringen i tillegg til bevegelsen opp og ned.

Advarsell Metall erler harde tresorter skal aldri skjæreres med orbitalfunksjon.

Skyv skjaerefunksjonsknappen (6) mellom de tre skjaerefunksjonene: 0, 1 og 2.
Posisjon 0 er for rett skjaering.
Posisjon 1 og 2 er for orbitalskjæring.
Aggressiviteten i kuttet øker etter hvert som spaken blir justert fra 1 til 2, der 2 gir det mest aggressive kuttet.

Saging

Hold alltid verktoyet med begge hender.
La bladet gá fritt i noen fá sekunder fór du starter saginen.
Bruk bareletttrykkpaverktoyetnárdu sager.
Hvis det er mulig, arbeider du med fotplaten (5) presset mot arbeidsstykket. Dette bedrer kontrollen over verktøyet, reduserer vibrasjonen i dette og forebygger skade på bladet.

Räd for optimal bruk

Generelt

Bruk hoy hastighet for tre, middels hastighet for aluminium og PVC og lav hastighet for andre metaller enn aluminium.

Sage i laminat

Ettersom sagbladet skjaer er pa oppadgaende bevegelse, kan det forekommen flising pa flaten naermest fotplaten.

Bruk et fintannet sagblad.

Sag fra den bakre flaten pa arbeidsstykket.
For a minimere flising, kan du klemme et stykke kapp ell fiberplate pa begge sider av arbeidsstykke og sage gjennom dette.

Sage imetal

Vær oppmerksom på at saging i metall tar mye lengre tid enn saging i tre.

Bruk et sagblad som egner seg for metallsaging. Bruk et fintannet sagblad for jernholdig metall og et grovere sagblad for icke-jernholdige metaller.
Nár du skjærer tynne metallplater, kan du klemme et stykke kapp mot den bakre flaten på arbeidsstykket og skjærere gjennom dette.
Smør en film av olje over hele den planlagte skjærelinjen.

Tilbehør

Verktøyets ytelse avhenger av tilbehøret du bruker. Stanley Fat Max-tilbehør er produsert etter høye kvalitetsstandarder og er konstruert for á bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, fær du den aller Beste ytelsen fra verktøyet ditt.

Dette verktoyet kan brukes med sagblad med bade U- og T-festetapper.

Vedlikehold

Verktøyet er konstruert for a vare i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for a fungere som det skal til enhver tid.

Advarsel! Før vedlikehold ma verktøyet slas av og storpselet trekkes ut.

Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut.
Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
Pafor av og til en drape olje pa aktelen til bladets styre-rulle.

Bytte nettstopsel (gjelder bare Storbritannia og Irland)

Hvis ny nettplugg ma settes pa:

Hvis brkkeprodukter og emballasje leveres atskilt, kan materialer resirkuleres og brukes pa nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljoforurensing og reduserer behovet for ramaterialer.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved á kontakte din lokale Stanley Europe-avdeling pa adressen som er oppgitt i dette handboken. En oversikt over autoriserte Stanley Europe-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er ochs tilgengelig på Internett: www.2helpU.com

Batterier

La batteriet gā helt tomt og fjern det sā fra verktøyet.
NiCd-, NiMH- og litiumionebatterier kan gjenvinnes. Ta dem med til et autorisert serviceverksted ell er til en lokal spesialavfallsstasjon.

Tekniske data

	FMC650 (H1)
Spenning	Vdc	18
Hastighet utenbelastning	min-1	0 - 2500
Slaglengde	mm	19
Maks. skjaeredybde
Tre	mm	55
Stål	mm	8
Aluminium	mm	20
Vekt	kg	2.62

Lader		905765** TYP 1
Inngangsspenning	VAC	220-240
Ugangsspenning	VDC	20 (maks.)
Strom	A	2
Omtrendlig ladetid	min	120

Batteri		FMC688L
Spenning	VDC	18
Kapasitet	Ah	4.0
Type		Li-ion

\( {\mathrm{L}}_{\mathrm{{pA}}} \) (lydtrykk) 84.5 dB(A), usikkerhet (K) 3 dB(A)

\( {\mathrm{L}}_{\mathrm{{WA}}} \) lydeffekt) \( {95.5}\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \) ,usikkerhet (K) \( 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) \)

Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 60745:

Saging av planker \( \left( {\mathrm{a}}_{\mathrm{h},\mathrm{B}}\right) 6\mathrm{\;m}/{\mathrm{s}}^{2} \) ,usikkerhet (K) \( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Saging av metallplater \( \left( {\mathrm{a}}_{\mathrm{h},\mathrm{M}}\right) {4.3}\mathrm{\;m}/{\mathrm{s}}^{2} \) ,usikkerhet (K) \( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

EF-samsvarserklaring

MASKINDIREKTIV

Stikksag uten ledning - FMC650

Stanley Europe erklærer at disse produktene som er beskrevet under "Tekniske data", er i samsvar med:

2006/42/EF, EN 60745-1, EN 60745-2-11

Undertegnede er ansvarlig for utarbeidelsen av den teknske dokumentasjonen og girDENne erklaringen pa vegne av

Stanley Europe.

Kevin Hewitt

Stanley Europe er trygg på kvaliteten på sineprodukter og tilbyr en enestående garanti til profesjonelle brukere av produit. Denne garantierklæringenkommen i tillegg til og reduserer på ingen mæte dine kontraktmessige rettigheter som privat ikke-profesjonell bruker. Garantien er gyldig i EU- og EFTA-medlemsstatene.

FULL GARANTI I ETT ÅR

Hvis Stanley Fat Max-productet blir defekt på grunn av material-ller produktsjonsfeit innen 12 maneder fra kjopsdatoen, garanterer Stanley Europe a erstatte alle defekte deler uten betaling uller -hvis vi velger dette -a erstatte encheten uten betaling forutsatt at:

Produktet er ikke blitt brukt på feilmate og er blitt brukt i samsvar med bruksanvisingen.
Produktet har vaert utsatt for rimelig slitasje.
Uautoriserte personer har ikke gjort forsøk påå reparere produitet.
Det legges frem kjopsdokumentasjon.
Stanley Fat Max-productet returneres i sin helhet med alle originale componenter.

Hvis du onsker Å fremme et krav, mä du kontakte selgeren erller finne adressen til nærmeste autoriserte Stanley Fat Maxserviceverksted i Stanley Fat Max-katalogen eller kontakte din lokale Stanley-avdeling på adressen som er oppgitt i dette handboken. En liste over autoriserte Stanley Fat Maxserviceverksteder og alle opplysninger om ettersalgsservice er tilgengelig på Internett:www.stanley.eu/3

Tilsigtet brug

Gem alle advarsler og anvisninger til senere brug.

Advarsell Yderligere sikkerhedsadvarsler for stiksave og bajonetsave

Elektricitet og sikkerhed

Start og stop (fig. D & E)

Genanvendelse af materialer medvirker til at forebygge miljeforurening og mindsker behovet for rastoffer.

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-11
