| Produkttyp | Trådlös sticksåg |
| Märke | STANLEY |
| Modell | FatMax FMC650M2 |
| Nominell spänning | 18 Vdc |
| Tomgångshastighet | 0 – 2500 min⁻¹ |
| Slaglängd | 19 mm |
| Max. skärdjup (trä) | 55 mm |
| Max. skärdjup (stål) | 8 mm |
| Max. skärdjup (aluminium) | 20 mm |
| Vikt | 2.62 kg |
| Batterityp | Li-Ion, 4.0 Ah |
| Ungefärlig laddningstid | 120 min |
| Ljudtryck (LpA) | 84.5 dB(A) (osäkerhet K=3 dB(A)) |
| Ljudeffekt (LWA) | 95.5 dB(A) (osäkerhet K=3 dB(A)) |
| Vibration (trä) | 6.0 m/s² (osäkerhet K=1.5 m/s²) |
| Vibration (metall) | 4.3 m/s² (osäkerhet K=1.5 m/s²) |
| Strömförsörjning | Uppladdningsbart batteri 18 V |
| Huvudfunktioner | Variabel hastighet, geringskapning 45° (vänster/höger), 3 såglägen (rakt, elliptiskt 1 och 2), universellt bladfäste (U eller T) |
| Underhåll | Rengöring av ventilationsöppningar med mjuk borste eller torr trasa; rengöring av motorutrymme med fuktig trasa; smörjning av bladstödets rullaxel |
| Säkerhet | Dubbel isolering, automatiskt stopp vid frigöring av avtryckare, rekommenderad användning av skyddsutrustning (skyddsglasögon, handskar, dammask) |
| Reservdelar / Reparerbarhet | Kompatibla blad: U- eller T-fäste; specifikt batteri och laddare; reparationer endast av kvalificerad personal |
| Garanti | 12 månader (villkor: korrekt användning, normalt slitage, godkända reparationer, köpbevis) |
Vanliga frågor - FatMax FMC650M2 STANLEY
Användarfrågor om FatMax FMC650M2 STANLEY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual FatMax FMC650M2 - STANLEY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. FatMax FMC650M2 av märket STANLEY.

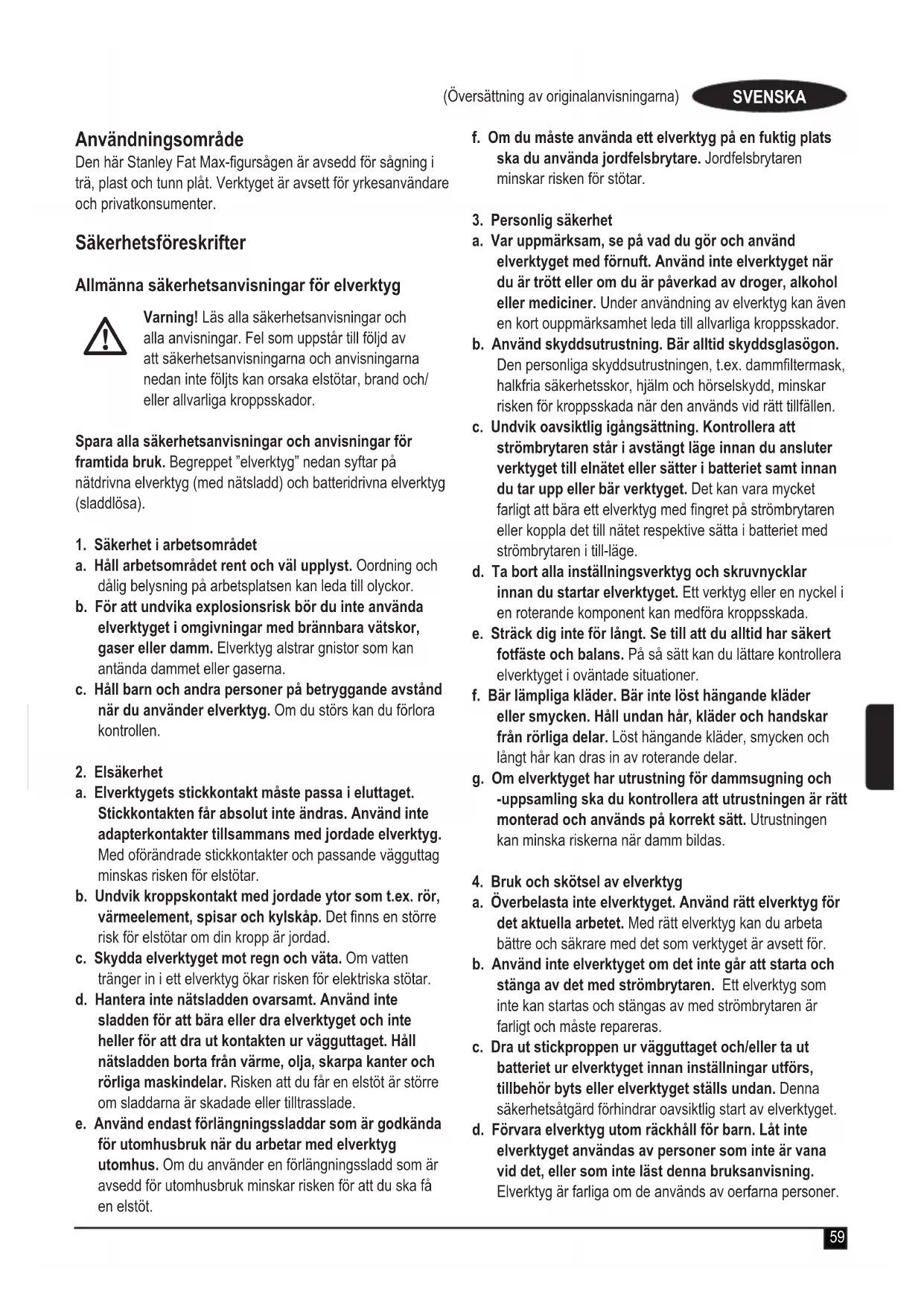

BRUKSANVISNING FatMax FMC650M2 STANLEY
Den har Stanley Fat Max-figursagen ar avsedd for sagning i tra, plast och tunn plat. Verktyget ar avsett for yrkesanvandare och privatkonsumerter.
Sakerhetsforeskrifter
Allmanna sakerhetsanvisningar for elverktyg
Varning! Läs alla sakerhetsanvisningar och alla anvisningar. Fel som uppSTAR till foljd av att sakerhetsanvisningarna och anvisingarna nedan inte följt's kan orsaka elstötar, brand och/ eller allvarliga kroppsskador.
Spara alla sakerhetsanvisingar och anvisiningar for framtida bruk. Begreppet "elverktyg" nedan syftr pa nätdrivna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).
-
Sakerhet i arbetsomradyet
a. Håll arbetsområdet rent och väl upplyst. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor.
b. For att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antivirusandam dammet aller gaserna.
c. Häll barn och andra personer på betryggande avständ nar du använder elverktyg. Om du störs kan du förlora kontrollen. -
Elsakerhet
a. Elverktygets stickkontakt maste passa i eluttaget. Stickkontakten fär absolutinte andras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vagguttag minskas risken for elstötar.
b. Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstotar om din kropp ar jordad.
c. Skydda elverktyget mot regn och vata. Om vatten tränger in i ett elverktyg ökar risken for elektriska stötar.
d. Hantera inte natsladden ovalsamt. Använd inte sladden for att bara eller dra elverktyget och inte heller for att dra ut kontakten ur vagguttaget. Håll natsladden borta frän varme, olja, skarpa kanter och rørliga maskindelar. Risken att du fär en elstöt ar större om sladdarna ar skadade eller tilltrasslade.
e. Använd endast fängningssladdar som ar godkända für utomhusbruk Near du arbetar med elverktyg utomhus. Om du använder en fängningssladd som ar avseddd for utomhusbruk minskar risken for att du sca fa en elastöt.
f. Om du maste anvanda ett elverktyg pa en fuktig platska du anvanda jordfelsbrytare.Jordfelsbrytarenminskar risken for stotar.
3. Personlig sakerhet
a. Var uppmärksam, se på vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du är trött aller om du är paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammftermask, halkfria sakerhetsskor, hjälm och hörskydd, minskar risiken für kroppsskada nar den används vid rätt tillfällen.
c. Undvik oavsiklig igangsattning. Kontrollera att strömbrytaren stared i avstängt lage innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bar verktyget. Det kan vara mycket farligt att bara ett elverktyg med fingret på strömbrytaren ihrer koppla det till nätet respektive satta i batteriet med strömbrytaren i till-lage.
d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel i en roterande component kan medfora kroppsskada.
e. Sträck dig inte für längt. Se till att du alltid har sākert fotfäste och balans. På sässät kan du lättare kontrollera elverktyget i ovändade situationer.
f. Bär lämpiga kläder. Bär inte lost hängande kläder eller smycken. Häll undan hr, kläder och handskar frän rörliga delar. Lõst hangande kläder, smycken och langt hr kan dras in av roterande delar.
g. Om elverktyget har utrustning for dammsugning och -uppsamling sku du kontrollera att utrustningen ar ratt monterad och anvands på korrekt satt. Utrustningen kan minska riskernaRARY damm bildas.
- Bruk och skötsel av elverktyg
a. Overbelasta inte elverktyget. Använd rätt elverktyg für det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och sakrå med det som verktyget ar avsett for.
b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och mäste repareras.
c. Dra ut stickproppen ur vagguttaget och/eller ta ut batteriet ur elverktyget innan inställninger utfors, tillbehör byts erer elverktyget ställ undan. Denna sakerhetsatgär fordhindrar oavsiktlig start av elverktyget.
d. Förvara elverktyg utom räckhall for barn. Låt inte elverktyget användas av personer som inte ar vana vid det, eller som inte LASTenna bruksanvisning. Elverktyg År farliga om de används av oerfarna personer.
e. Sköt elverktyget omsorgsfullt. Kontrollera att rörligakomponenter fungerar felfritt och inte kärvar, attkomponenter inte gätt sönder erller skadats och ingeatannat foreligger som kan paverka elverktygetsfunktion. Om elverktyget ar skadat sca du se till att fdet reparerat innan det används. Mänga olyckororsakas av dalgit sköttä elverktyg.
f. Hall skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte sölett och går lättare att styra.
g. Använd elverktyget, tillbehör, insatsverktyg osv.,enigt dessa anvisninger och på satt som foreskrivits for aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icedändamalsenligt satt kan farliga situationer uppsta.
5. Användning och skötsel av elverktyg
a. Ladda endast med hjälp av den laddare som tillverkaren reckommender. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort.
b. Använd elverktyget endast med batterier som ar speciellt avsedda forändamålet. Användning av andra batterier kan leda till personskador eller eldsvåda.
c. När batteriet inte används skä du hälla det atskiljt frän metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutting av batteripolerna kan leda till brännskador eller eldsvåda.
d. Om batteriet hanteras ovalsamt kan det tränga ut vatska frän batteriet. Undvik kontakt med vatskan. Om du ända råkar komma i kontakt med vatskan sku du skölja med vatten. Uppsok lakare om du fär vatskan i ögonen. Batterivatska kan orsaka irritation aller brännskador.
6. Service
a. Elverktyget sca bara reparas av utbildade reparatörer och med originalreservdilar.Detta sakerstaller att elverktyget forblir sakert.
Ytterligare sakerhetsanvisningar for elverktyg
Varning! Ytterligare sakerhetsanvisningar for figursågar och pendelsågar
Häll verktyget i de isolerade greppytorna vid arbete där bladet riskerar att komma i kontakt med dolda elledninger.. Om bladet gärigenom en strömforande ledning kan verktygets metalldilar bli strömforande och ge dig en elektrisk stöt.
Fast arbetsstycket vid ett stabilt underlag med vtingar eller pa nagot annat lampligt satt. Om du haller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilit och du kan forlora kontrollen.
Häll händerna borta frän arbetsområdet. Sträck aldrig in händerna under arbetsstycket. Undvik att ha fingrarna i narheten av det pendlande sagbladet och bladklämman. Undvik att stabilisera sagen genom att halla i sagskon.
Häll sagbladen väslipade. Slöa aller skadade sāgblad kan orsaka att sagen kommt i svängning aller stannar helt när den belastas. Använd alltid en typ av sāgblad som ar lämplig for det material du sca sāga i och für hur du sca sāga.
Vid sāgning i rör och liknande ská du se till att de inte innehäller vatten,elledningar osv.
Undvik att vidrora arbetsstycket aller sagbladet direkt after sagning. De kan bl mycket varma.
Var uppmärksam på dolda faror innan du sägar i väggar, golv eller tak; kontrollera om det finns rör ell eddinginar.
Sagbladet fortssätter att roa sig en kort stund after att du har slappt strombrytaren. Stang alltid av verktyget och vanta tills sagbladeet har stannat helt innan du lagger det ifran dig.
Varning! Sågning ger upphov till damm som kan skada den som anvander verktyget och andra i narheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ángor och se till att personer som vis-tas inom eller i narheten av arbetsområdet okså ar skyddade.
Användningsområdet beskrivs i den härBruksanvisin-gen. Om andra tillbehör erller tillsatser används,ller om nçön annan atgård an de som rekommenderas i den härBruksanvisningen utförs med verktyget, kan personer och/eller egendom skadas.
Sakerhet for andra
Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental formåga erbristende erfarenhet och kunskap om deinte fär vågledning och overvakas av en person som ansvarar for deras sakerhet.
Barn ská hallas under uppsikt sà att de inte leker med verktyget.
Övriga risker.
Ytterligare risker som inte finns med i de bifogade sakerhetsanvisingarna kan uppsta nar verktyget anvands. Dessa risker kan uppsta vid felaktig anvandning, langvarig anvandning, o.s.v.
Aven om alla relevanta sakerhetsanvisningar foljs och sakerhetsanordninger anvands kan vissa ytterligare risker inte undvikas. Dessa innefattar:
Skador orsakade av att roterande/roliga delar vidrors.
Skador som uppstar vid byte av delar, blad ell er tillbehor.
Skador som orsakas av langvarig anvandning av ett verktyg. Se till att ta regelbundna raster när du anvander ett verktyg under en langre period.
Skadorpahorseln.
Halsorisker orsakade av inanding av damm nar verktyget anvands (exempel: arbete med tra, särskilt ek, bok och MDF).
Vibrationer
De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstammelse har uppmätts i enlighet med en standardtestmetod foreskriven i EN 60745 och kan användas for jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas for en preliminär bedömning av exponeringen.
Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig fran det uppgivna värdet beroende på hur verktyget används. Vibrationsnivan kan overstiga den uppgivna nivan.
Vid upskattning av vibrationsexponering i syfte att bedöma vilka sakerhetsatgärder som ar nödvändiga enligt 2002/44/EG for att skydda personer som regelbundet använder elverktyg i arabetet skan utgfrande faktiska omständigheter under vilka elverktyget anvands och sattet pa vilket det anvands. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. nar verktyget ar avstangt och nar det gar pa tomgang saval som nar det faktiskt anvands.
Etiketter pa verktyget
Följande symboler finns på verktyget:
Varning! Läs bra克斯anvisingen före användning for att minska risken for olyckor.
Ytterligare sakerhetsinstruktioner for batterier och laddare
Batterier
Forsok aldrig att oppna batterierna.
Utsattinte batterietforvatten.
Forvara inte pà platser där temperaturen kan bli högre an 40^
Ladda endast vid temperaturer mellan 10^ och 40^ .
Ladda endast med hjalp av laddare som medfoljer verkty-get.
Följ instruktionerna i avsnittet "Miljo" när du kastar batterierna.
Forsk inte ladda skadade batterier.
Laddare
Laddaren fran Stanley Fat Max fár bara anvandas for att ladda batteriet i det verktyg som laddaren leverades med. Andra batterier kan spricka och orsaka personskador och andra skador.
Försök aldrig ladda batterier som inte är uppladdningsbara.
Byt defekta sladdar omgaende.
Utsatt inte laddaren for vatten.
Oppnainte laddaren.
Gör ingen Åverkan på laddaren.
Laddaren ar endast avsedd for anvandning inomhus.
Läs den har bruksanvisningen före användning.
Elsakerhet
Eftersom laddaren ar dubbelisolerad behovs ingen jordledare. Kontrollera alltid att natspanninen overensstammer med vardet pa typskylten. Forsok aldrig byta ut kontakten till laddaren mot en vanligkontakt.
Om natsladden ar skadad maste den bytas ut av tillverkaren aller en auktoriserad Stanley Fat Max-verkstad for att farliga situationer ske undvikas.
Funktioner
Det har verktyget har nagra eller samtiga av foljande Funktioner:
- Strömbrytare med variabel hastighet
- Lasknapp
- Låsspak För sagblad
- Bladklämma
- Sågplatta
- Sägningsfunktionsknapp
- Batteri
fig.A
- Batteriladdare
- Laddningsindikator
Montering
Varning! Ta bort batteriet fran verktyget och se till att sagbladet har stannat innan montering paborjas. Ett sagblad som nyligen anvants kan vara hett.
Montera och ta bort sagbladet (fig. B)
Häll sagbladet (10) med tänderna framåt.
Lyft lasspaken for sagbladet (3) uppat.
Tryck in bladets skaat sa langt som mojligt i bladklamman (4).
Slapp spaken.
Ta bort sagbladet (10) genom att lyfta lasspaken for sagbladet (3) uppat och dra ut bladet.
Montera och ta bort batteriet (fig. C)
Satt i batteriet (7) genom att placera det i linje med kontakten på verktyget. Skjut in batteriet på dess plats och tryck tills batteriet snapper på plats.
Ta ur batteriet genom att trycka på lösgoningsknapparna (11) samtidigt som du drar ut batteriet fran dess plats.
Användning
Varning! Lat verktyget arbeta i sin egen takt. Überbelasta det inte.
Varning! Använd aldrig verktyget om sagplattan ar söller borttagen.
Ladda batteriet (fig. A)
Batteriet maste laddas innan det används für Första gangen samt varje gang det inte ger tillräckligt hog effekt for arbeten som tidigare klarades av. Batteriet kan bli varmt nar det laddas.Det ar normalt och innebär inte att nagot ar fel.
Varning! Ladda inte batteriet om lufttemperaturen ar lagre an 10^ eller högre an 40^ . Rekommenderad laddningstemperatur: cirka 24^ .
Obs! Laddaren laddar inte batteriet om celltemperaturen ar lagre an ungefär 10^ aller högre an 40^ .
Batteriet fär dà sitta kvar i laddaren, somkommen att börja laddningen automatiskt nar celltemperaturen har stigit eller sjunkit.
Vid laddning av batteriet (7) satter du det i laddaren (8). Batteriet kan bara placeras i laddaren pa ett satt. Anvand inte vald. Se till att batteriet sitter ordentlich i laddaren.
Anslut laddaren till vagguttaget.
Laddningsindikatorn (9) börjar blinka.
När batteriet ar laddat böjr laddningsindikatorn (9) lysa med ett fast ske. Laddaren och batteriet kan lamnas anslutna hur länge som helst. Indikatorn tänds aftersom laddaren d' och d'yller på batteriets laddning.
Urladdade batterier borb laddas inom en veca. Om batterierna inte laddas nár de ar urladdade forsamras batteritiden avsevart.
Lämna batteriet i laddaren
Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vagguttaget hur lunge som helst nar indikatorn lyser. Laddaren ser till att batteriet halls frascht och fulladdat.
Laddardiagnostik
Om laddaren upptäcker ett svagt aller skadat batteri böjar laddningsindikatorn (9) att blinka rott snabbt. Gör sö har:
Sattibatteriet(7)igen.
Om laddningsindikatorn fortssatter att blinka rott snabbt kan du anvanda ett annat batteri for att kontrollera om laddningsprocessen fungerar som den ska.
Om det utbytta batteriet kan laddasutan problem ar det gamla batteriet defekt och bor lamnas tillett servicecenter for atervinning.
Om problemet kvarstár med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter.
Obs! Det kan ta upp till 30 minutes att avgöra om batteriet ar defekt. Om batteriet ar for varmt eller for kallt blinkar indikatorn omväxlande rött snabbt och langsamt med en blinking i varje hastighet.
Slá pá och av (fig. D och E)
Starta verktyget genom att fora lasreglaget (2) at vander och sedan dra och halla kvar strombrytaren for variabel hastighet (1).
Stang av genom att slappa upp strombrytaren (1).
Varning! Sla inte pãller stäng av verktyget när det an belastat.
Varning! För alltid lásreglaget (2) át Höger, till LAST lage, nar verktyget inte används.
Variabel hastighet
Med strombrytaren for variabel hastiget kan du anpassa hastighen beroende pa vilket material du sagar i och därigenom öka effektiviteten.
Hastigheten bestams av hur langt du drar upp strombry-taren (1).
Snedsagning (fig. F, G och H)
Sagplattan kan vinklas upp till 45^ at vänster aller höger.
Stalla in lutningsvinkel:
Lossa sagplattans faspbult (12) med den medfoljande insexnyckeln far att frigora sagplattan (5).
Dra sagplattan (5) fram for att frigora den fran det fasta laget 0^ .
Vrid sagplattan till onskad vinkel (fig. G).
Dra sagplattan bakat sa att den passar i det vänstra ellen hogra fasta laget.
Dra at sagplattans fbstbult (12) med den medfoljande insexnyckeln far att lasa sagplattan (5) i onskat Lage.
Obs! Sagplattan kan vinklas at vänster eller höger och har fasta lagen vid 45^ .
Sågning (fig. 1)
Den har figursagen har tre sagningsfunktioner, två excenter och en rak. Excenterfunktionen har en mer aggressiv bladrörelse och År avsedd for sagning i mjuka material som trä eller plast. Excenterlåget ger en snabbare sagning men med minde noggrannhet. I excenterlåget rör sig bladet framåt under sagningen i stället for uppåt och nedät.
Varning! Sāga aldrig i metall ellher hàrt tra i excenterlage.
För sängningsfunktionsknappen (6) mellan de tre sängingslägena: 0, 1 och 2.
Läge 0 ar für rak sāng.
Lägena 1 och 2 ar für excentersågning.
Sagrörelserna blir aggressivare när spaken flyttas frän att till två, där två innebär aggressivare ságning.
Sånging
Häll alltid i verktyget med bada händerna.
Lát sāgbladet gā i nāgra sekunder innan du bōrjar sāga.
Tryck bara forsiktigt pa sagen medan du sagar.
Om det ar möjligt bör du hälla sāgplattan (5) tryckt mot arbetsstyetcket när du arbetar. På sa satt fär du bättre kontroll over verktyget. Dessutom minskar vibrationerna frän verktyget och bladet skyddas.
Råd for optimal användning Allmänt
Eftersom sāgbladet skär på vägen upp kan ytan narrast skyddspläten flisas.
Använd ett finandat sāgblad.
Vandarbetsmaterialeitsundersidauppatnarrudsagar.
Minska risken for flisor genom att tvinga fast en overbliven trabit aller hard trafiberskiva på bada sider av arbetsmaterialet och saga genom alltihop som en dubbelsmorgås.
Sagai metall
Tänk på att det tar mycket langre tid att saga i metall an i tra.
Valj ett sagblad som lampar sig for metallsagning. Anvandett fintrandat sagblad for jarnhaltiga metaller och ettgrovessagblad for iche-jarnhaltiga metaller.
Vid sāgning av tunn metallplat tvingar du fast en overbliven trabit på arbetsmaterialets undersida och sagar genom bada lagren som en dubbelsmörgas.
Smorj saglinjen med olja innan du sagar.
Tillbehör
Verktygets prestanda beror på vilka tillbehör du använder. Stanley Fat Max-tillbehören ar av hög kvalitet och konstruERade for att fungera optimal med verktyget. Med dessa tillbehör fär du ut det bösta av verktyget.
Sagblad med både U-skaft och T-skaft kan användas med detta verktyg.
Underhäll
Detta verktyg har tillverkats for att fungera under lang tid med ett minimum av underhall. Med ratt underhall och regelbunden rengöring behaller verktyget sina prestanda.
Varning! Innan nagot unterhalb utfors maste verktyget stangas av och sladden dras ur vagguttaget.
Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa.
Rengör kapan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.
Applicera d'och da en droppe olja pa bladstodrullens axel.
Byte av nätkontakt (endast Storbritannien och Irland)
Byt kontakten på följande sätt:
Gör dig av med den gamla kontakten på lámpligt satt.
Anslut den bruna ledningen till den stromforande anslut-ningen i dennya kontakten.
Anslut den blå ledningen till den iced stromforande anslut-ningen.
Varning! Anslut inte till jordanslutningen. Folj monteringsanvisingarna som medfoljer kontakter av god kvalitet. Rekommanderad sakring: 5 A.
Miljö
Separat insamling. Produkten fär inte kastas i hushällssoporna.
Tänk på miljön;när du slänger denna Stanley Fat Max-product. Slang den inte tillsammans med hushållsavfallet. Lämnaprodukten for separat insamling.
Insamling av utjantaprodukter och forpackningsmaterial gor att material kan ateranvandas. Anvandning av atervunnet material minskar fororeninger av miljon och behovet av ramaterial.
Lokala foreskrifter kan krva separat insamling av elprodukter fran hushallen, vid kommunala insamlingsplatser erher hos aterforsäljaren nár du köper en ny produit.
Stanley Europe samlar in och atervinner uttjanta Stanley Fat Max-produkter. Om du vill utnyttjaenna tjanst aterlamnar du produiten till en auktoriserad verkstad, som samlar in den for var rakning.
For information om区域内 auktoriserade verzaktadet lokala Stanley Europe-kontoret pa den adress som arangiven i bruksanvisingen. En lista over alla auktoriseradeStanley Europe-verkstaderamt servicevillkor finns pa Internet: www.2helpU.com
Batterier
Batterier fran Stanley Fat Max kan laddas om mga ganger. Kassera batterierna pa ett miljovanligt satt nar de ar forbrukade:
Lát batteriet laddas ur helt och ta sedan ut det ur verktyget.
Batterier av typerna nickelkadmium (NiCd), nickelmetall-hybrid (NiMH) och litiumjon kan atervinnas. Ta med dem till en auktoriserad verkestad eller en atervinningsstation.
Tekniska data
| FMC650 (H1) | ||
| Spänning | Vdc | 18 |
| Tomgängshastighet | min-1 | 0 - 2500 |
| Slangängd | mm | 19 |
| Maximalt sagningsdjup | ||
| Trä | mm | 55 |
| Stål | mm | 8 |
| Aluminium | mm | 20 |
| Vikt | kg | 2.62 |
| Laddare | 905765** TYP 1 | |
| Inspanning | VAC | 220-240 |
| Utpänning | VDC | 20 (max) |
| Strömstyrka | A | 2 |
| Laddningstid, cirka | min | 120 |
| Batteri | FMC688L | ||
| Spanning | VDC | 18 | |
| Kapacitet | Ah | 4.0 | |
| Typ | Lithiumjon | ||
| LpA (ljudnivå) 84.5 dB(A), osäkerhet (K) 3 dB(A) |
| LWA (ljudeffekt) 95.5 dB(A), osäkerhet (K) 3 dB(A) |
| Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: |
| Skivsängning (ah, B) 6 m/s2, osäkerhet (K) 1.5 m/s2 |
| Platsängning (an, M) 4.3 m/s2, osäkerhet (K) 1.5 m/s2 |
EG-deklaration om overensstammelse
MASKINDIREKTIV
Sladdlos figursag - FMC650
Stanley Europe garanterar att produiterna som beskrivs under "Tekniska data" uppfyller:
2006/42/EG, EN 60745-1, EN 60745-2-11
De har produiterna overensstammer aven med direktiven 2004/108/EG och 2011/65/EU. Mer information fár du genom att kontakta Stanley Europe på foljande adress aller titta i slutet av bruksanvisningen.
Undertechnad ar ansvarig for sammanställingen av tekiska data och görenna forsakran for Stanley Europe.
Kevin Hewitt
Stanley Europe garanterar att produiten ar fri fran materialoch/eller fabrikationsfel vid leverans till kunder som anvanderprodukten i arabetet. Garantin galler utover eventuella avtalsrattigheter for privatkonsumentens rattigheter enligt lag ochpavker inte dessa. Garantin galler inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsomradet.
Om din Stanley Fat Max-product går sönder på grund av material- och/eller fabrikationsfel inom 12质量管理 frän köpet, atar sig Stanley Europe att byta ut alla trasiga delarutan kostnad med minsta besvär for kunden eller, after eget godtycke, utan kostnad byta utprodukten forutsatt att:
Produkten inte har misskotts och har anvants enigt bruksanvisningen.
Produkten har utsatts for normal slitage.
reparations inte har utfords av personer som inte aera uaktoriserade reparatorer.
inkopskvitto finns.
Stanley Fat Max-producten returneras komplett med alla originaldelar
Om du vill gora ett garantiansprak kontaktar du aterforsäljaren, letar upp narraste auktoriserade Stanley Fat Max-verkstad i Stanley Fat Max-katalogen erler kontaktard det lokala Stanley-kontoret pa den adress som ar angiven i bruksanvisningen. En lista over alla auktoriserade Stanley Fat Max-verkstader somt servicevillkor finns pa Internet:www.stanley.eu/3
