Produkttyp	Säbelsäge
Marke	Stanley Fatmax
Modell	FME360
Eingangsspannung	230 V
Leistungsaufnahme	900 W
Leerlaufdrehzahl (SPM)	0 - 3 200
Maximale Sägeblattlänge	305 mm
Gewicht	3,5 kg
Schalldruckpegel (LpA)	92,5 dB(A), Unsicherheit 5 dB(A)
Schallleistungspegel (LWA)	103,5 dB(A), Unsicherheit 5 dB(A)
Vibrationen (Brettsägen)	22,5 m/s², Unsicherheit 1,5 m/s²
Vibrationen (Balkensägen)	22,1 m/s², Unsicherheit 1,5 m/s²
Stromversorgung	Netzstrom, Netzkabel
Doppelte Isolierung	Ja
Drehzahlregler	Ja, über Schalter
Schwenkbare Sohle	Ja, verstellbar
Sägeblattbefestigung	Spannring, werkzeuglos
Geeignete Materialien	Holz, Kunststoff, Metall (Bleche)
Wartung	Lüftungsschlitze mit einer weichen Bürste reinigen; Motorgehäuse mit feuchtem Tuch
Garantie	12 Monate

Häufig gestellte Fragen - FME360 STANLEY

Wie installiere und entferne ich das Sägeblatt an der Säbelsäge FME360?

Zum Installieren des Sägeblatts drehen Sie den Spannring gegen den Uhrzeigersinn, stecken Sie den Blattschäfte vollständig ein und lassen Sie den Ring los, um zu verriegeln. Zum Entfernen des Sägeblatts drehen Sie den Ring erneut und ziehen Sie das Blatt heraus. Achtung: Das Sägeblatt kann nach Gebrauch heiß sein; lassen Sie es abkühlen, bevor Sie es berühren.

Welche Materialien kann ich mit der Säbelsäge Stanley FME360 schneiden?

Diese Säbelsäge ist zum Sägen von Holz, Kunststoff und Metallblechen ausgelegt. Verwenden Sie für jedes Material geeignete Sägeblätter: feine Zahnungen für Eisenmetalle, grobe Zahnungen für Nichteisenmetalle. Für Holz verwenden Sie ein Standardblatt.

Wie stelle ich die schwenkbare Sohle der Säge FME360 ein?

Schrauben Sie die beiden Schutzkappen unter der vorderen Abdeckung ab, stellen Sie die schwenkbare Sohle je nach Bedarf nach innen oder außen ein und ziehen Sie die Kappen wieder fest. Die Sohle ermöglicht eine bessere Kontrolle und reduziert Vibrationen.

Wie verwende ich den Drehzahlregler an der Säge FME360?

Der Schalter ermöglicht eine stufenlose Drehzahlregulierung durch Druckausübung. Leicht drücken für langsame Geschwindigkeit, stärker drücken für schnelle Geschwindigkeit. Loslassen zum Stoppen. Es gibt keinen Dauerbetrieb, aber Sie können den Schalter gedrückt halten.

Welche Schutzausrüstung wird für die Verwendung dieser Säge empfohlen?

Tragen Sie stets einen Augenschutz, eine Staubmaske, Handschuhe und eng anliegende Kleidung. Verwenden Sie einen Gehörschutz, da der Schalldruckpegel über 90 dB liegt. Halten Sie den Arbeitsbereich sauber und gut beleuchtet, und halten Sie Kinder fern.

Was ist die maximale Sägeblattlänge, die mit der FME360 kompatibel ist?

Die Säge akzeptiert Blätter bis zu 305 mm Länge. Verwenden Sie stets das kürzeste für Ihr Projekt geeignete Blatt, das aber lang genug ist, um das Material zu durchdringen. Längere Blätter können vibrieren oder sich verziehen.

Wie warte und reinige ich die Säbelsäge FME360?

Vor jeder Reinigung das Gerät vom Netz trennen. Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste oder einem trockenen Tuch. Reinigen Sie das Motorgehäuse mit einem feuchten Tuch, ohne Lösungsmittel oder scheuernde Reinigungsmittel. Für den Austausch von Teilen wenden Sie sich an ein autorisiertes Service-Center.

Kann ich mit dieser Säge Äste schneiden?

Ja, es ist möglich, Äste mit einem Durchmesser von bis zu 25 mm zu sägen. Verwenden Sie das Werkzeug sicher: Benutzen Sie es nicht auf einem Baum oder einer Leiter stehend, sägen Sie nach unten und von Ihrem Körper weg, nahe am Hauptast.

Welches Verlängerungskabel kann ich mit der Säge FME360 verwenden?

Verwenden Sie ein für den Außenbereich zugelassenes Verlängerungskabel vom Typ HO5VV-F mit 1,5 mm² bis 30 m Länge. Stellen Sie sicher, dass es keine Anzeichen von Beschädigung aufweist. Bei Verwendung einer Kabeltrommel rollen Sie das Kabel vollständig ab.

Wie führe ich einen bündigen Schnitt mit dieser Säge durch?

Für einen bündigen Schnitt setzen Sie das Sägeblatt mit den Zähnen nach oben in den Blatthalter ein. Drehen Sie die Säge um, um das Blatt so nah wie möglich an die Arbeitsfläche zu bringen. Das kompakte Motorgehäuse und die schwenkbare Sohle erleichtern diese Art von Schnitten in Böden und Ecken.

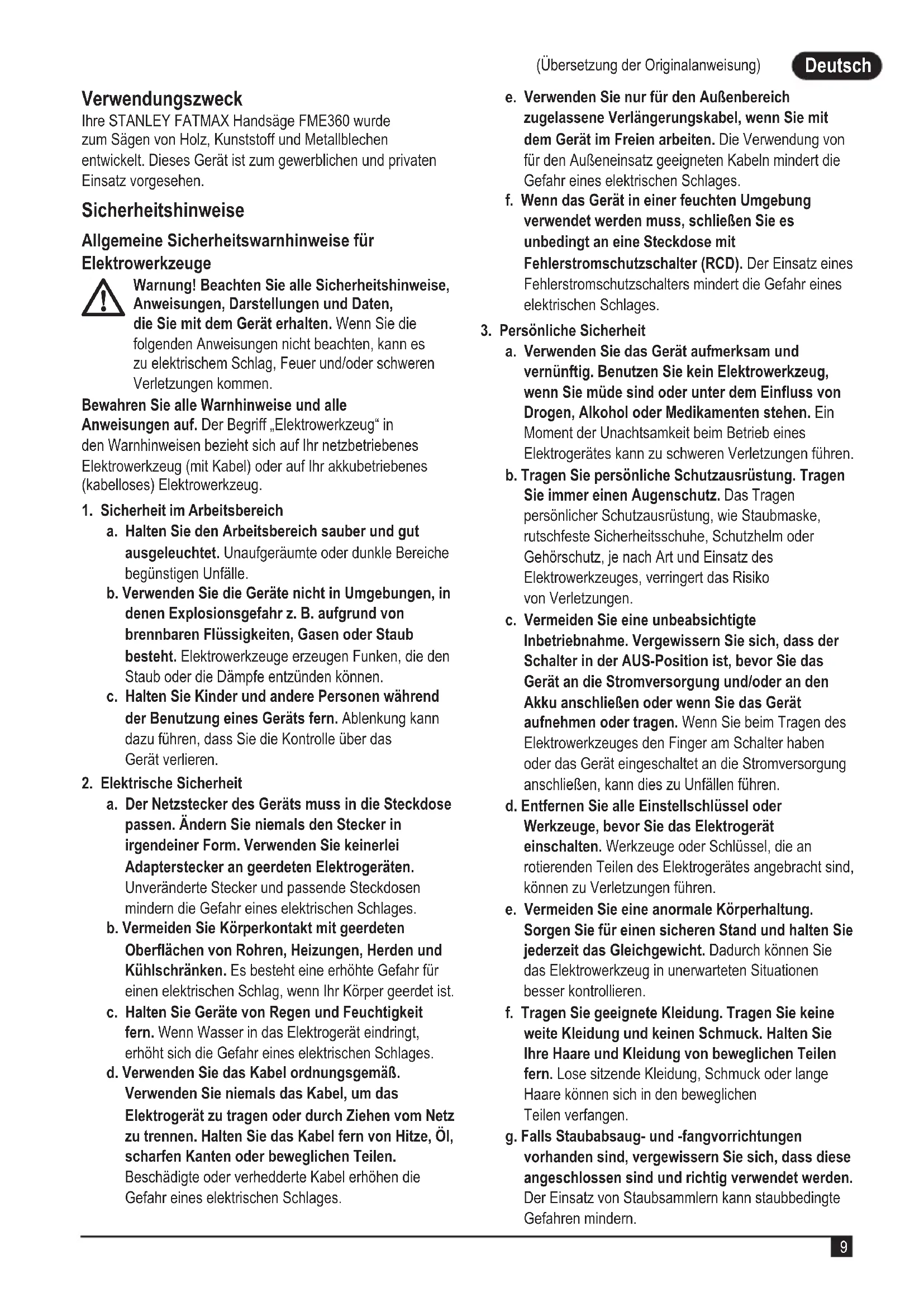

BEDIENUNGSANLEITUNG FME360 STANLEY

Deutsch (Übersetzung der Originalanweisung)...... 9

Ihre STANLEY FATMAX Handsäge FME360 wurde zum Sägen von Holz, Kunststoff und Metallblechen entwickelt. Dieses Gerät ist zum gewerblichen und privaten Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

Warnung! Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

Bewahren Sie alle Warnhinweise und alle

Anweisungen auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1. Sicherheit im Arbeitsbereich

a. Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b. Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Feuchtigkeit fern. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD). Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3. Persönliche Sicherheit

a. Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d. Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e. Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g. Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.

h. Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

1. Gebrauch und Pflege von Elektrowerkzeugen

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht funktioniert. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c. Trennen Sie den Stecker vom Netz und/oder entfernen Sie die Akkus, falls abnehmbar, vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e. Pflegen Sie Elektrowerkzeuge und Zubehör. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5. Service

a. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte. Der Kontakt des Schneidwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.

• Halten Sie Ihre Hände vom Sägebereich fern. Greifen Sie niemals unter das zu schneidende Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh halten.

• Halten Sie die Sägeblätter scharf. Stumpfe oder beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Art des Schnittes geeignetes Sägeblatt.

• Achten Sie beim Sägen von Rohren oder Leitungen darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.

• Berühren Sie das Werkstück oder das Sägeblatt nicht direkt nach dem Gebrauch. Sie können sehr heiß werden.
• Achten Sie auch auf nicht sichtbare Gefahren, wenn Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.
• Das Sägeblatt bewegt sich auch dann noch, wenn Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

Warnung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Zuschauern gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

- Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des

Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren kann zu Verletzungen und/oder Sachschäden führen.

Sicherheit von Anderen

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.

Restrisiken

Zusätzliche Restrisiken können auftreten, wenn das Werkzeug verwendet wird, das möglicherweise nicht in den Sicherheitswarnungen enthalten ist. Diese Risiken können aus Missbrauch, verlängerter Nutzung usw. resultieren. Selbst unter Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
• Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Bei der längeren Verwendung eines Werkzeugs ist sicherzustellen, dass regelmäßig Pausen eingelegt werden.
• Schwerhörigkeit.
• Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (Beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Schwingung

Die in den Abschnitten „Technische Daten“ und „EU-Konformitätserklärung“ angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN62841 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Die erklärten Schwingungsemissionswerte können auch in einer vorläufigen Expositionsbewertung verwendet werden.

Warnung! Der Schwingungsemissionswert während der tatsächlichen Verwendung des Elektrowerkzeugs kann in Abhängigkeit von den Arten, auf die das Werkzeug verwendet wird, vom erklärten Wert abweichen. Das Schwingungsniveau kann das angegebene Niveau übersteigen.

Bei der Bewertung der Schwingungsexposition zur Festlegung der durch die Richtlinie 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen, die bei ihrer Beschäftigung regelmäßig Elektrowerkzeuge verwenden, muss eine Schätzung der Schwingungsexposition die tatsächlichen Nutzungsbedingungen und die Art berücksichtigen, auf die das Werkzeug verwendet wird, einschließlich der Beachtung aller Teile des Betriebszyklus, wie die Male, die das Werkzeug ausgeschaltet wird und wenn es im Ruhemodus läuft zusätzlich zur Auslösezeit.

Etiketten am Werkzeug

Am Gerät sind die folgenden Warnsymbole inkl. Datumscode angebracht:

Warnung! Zur Reduzierung der Verletzungsgefahr muss der Nutzer die Betriebsanleitung lesen.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

- Bei einer Beschädigung des Netzkabels muss dieses durch den Hersteller oder eine STANLEY FATMAX Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Verwenden eines Verlängerungskabels

Verwenden Sie ausschließlich geprüfte Verlängerungskabel, die für die Leistungsaufnahme dieses Geräts ausgelegt sind (siehe "Technische Daten"). Das Verlängerungskabel muss für die Verwendung im Außenbereich geeignet und entsprechend markiert sein. Es kann ein 1,5 mm²-HO5VV-F-Verlängerungskabel mit einer Länge von bis zu 30 m verwendet werden, ohne dass die Leistung des Geräts beeinträchtigt wird. Prüfen Sie vor der Inbetriebnahme das Netzkabel auf Verschleiß und Beschädigungen. Wechseln Sie beschädigte oder fehlerhafte Verlängerungskabel aus. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Merkmale

Dieses Werkzeug umfasst einige oder alle der folgenden Merkmale.

1. Drehzahl-Regelschalter
2. Sägeblatt-Einspannring
3. Drehschuh
4. Sägeblatt

Montage

Warnung! Vergewissern Sie sich vor Ausführung der folgenden Schritte, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, und dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung der Handsäge kann das Sägeblatt heiß sein.

Einsetzen des Sägeblatts (Abb. B)

• Halten Sie das Gerät auf Abstand zum Körper.
• Drehen Sie den Sägeblattklemmring (2) entgegen dem Uhrzeigersinn.
• Setzen Sie den Schaft des Sägeblatts (4) vollständig in den Sägeblattklemmring (2) ein.
• Führen Sie den Sägeblattklemmring (2) wieder zurück, um das Sägeblatt zu verriegeln.

Hinweis Das Sägeblatt kann mit den Sägezähnen nach oben angebracht werden, um bündiges Sägen zu ermöglichen.

Entfernen des Sägeblatts (Abb. B)

Warnung! Verbrennungsgefahr: Berühren Sie das Sägeblatt niemals direkt nach der Verwendung. Kontakt mit dem Sägeblatt kann zu Verletzungen führen.

• Drehen Sie den Sägeblattklemmring (2) entgegen dem Uhrzeigersinn.
• Entfernen Sie das Sägeblatt (4).

Einstellen des Drehschuhs (Abb. C, D)

Die zurückgezogene Blattlänge sollte länger als die Breite des Werkstücks sein. Wenn das Blatt kürzer ist, bleibt die Spitze während des Schneidens im Werkstück stecken, kann möglicherweise Verletzungen verursachen und das Sägeblatt oder das Werkstück beschädigen. Einstellen von Drehschuh (3) und Sägeblattverlängerung:

• Lösen Sie die beiden Kopfschrauben an der Unterseite der Frontabdeckung.
• Stellen Sie den Drehschuh (3) je nach Bedarf ein, siehe Abbildung D.
• Ziehen Sie die Kopfschrauben fest. Nicht zu stark anziehen.

Verwendung

Warnung! Lassen Sie das Werkzeug die Geschwindigkeit selbst bestimmen. Vermeiden Sie eine Überlastung.

Warnung! Betreiben Sie das Gerät nicht mit losem oder abgenommenem Drehschuh.

Ein- und Ausschalten (Abb. E)

Mithilfe des Ein-/Ausschalters mit Geschwindigkeitsregler können unterschiedliche Schnittgeschwindigkeiten für eine besseres Sägeergebnis bei verschiedenen Materialien eingestellt werden.

• Um das Gerät einzuschalten, drücken Sie den Ein-/Ausschalter mit Geschwindigkeitsregler (1). Die Geschwindigkeit ist davon abhängig, wie tief Sie den Schalter hineindrücken.
• Um das Gerät auszuschalten, lassen Sie den Geschwindigkeitsregler los.
• Wenn sich das Gerät im Dauerbetrieb befindet, müssen Sie zum Ausschalten den Geschwindigkeitsregler erneut drücken und loslassen.

Sägen

• Halten Sie das Gerät immer mit beiden Händen.
• Lassen Sie das Sägeblatt einige Sekunden im Leerlauf bewegen, bevor Sie den Schnitt vornehmen.
• Üben Sie während des Sägens nur einen geringen Druck auf das Gerät aus.
• Drücken Sie die den Drehschuh (4) wenn möglich gegen das Werkstück. So erhalten Sie eine bessere Kontrolle über das Werkzeug, reduzieren die Vibrationen und verhindern, dass das Sägeblatt beschädigt wird.

Hinweise für einen optimalen Gebrauch

Sägen von Holz

• Spannen Sie das Werkstück sorgfältig ein und entfernen Sie sämtliche Nägel und anderen Metallgegenstände.
• Halten Sie das Werkzeug mit beiden Händen und drücken Sie den Sägeblattschuh (4) gegen das Werkstück.

Bündiges Sägen

Dank des kompakten Designs des Motorgehäuses der Handsäge und des kippbaren Sägeblattschuhs kann die Säge auch sehr nah an Fußböden, Ecken und anderen schwierigen Arbeitsbereichen verwendet werden.

So erzielen Sie beim bündigen Sägen die besten Ergebnisse und Leistungen:

• Setzen Sie den Schaft des Sägeblatts mit den Sägezähnen nach oben in die Sägeblattklemme ein.
• Drehen Sie die Säge um, um so nah wie möglich an die Arbeitsoberfläche zu gelangen.

Sägen von Metall

Beim Sägen von Metall erfolgt der Vorschub wesentlich langsamer als bei Werkstücken aus Holz.

• Verwenden Sie ein Sägeblatt, das zum Sägen von Metall geeignet ist. Verwenden Sie bei eisenhaltigen Metallen ein Sägeblatt mit feinen Zähnen und bei Metallen ohne Eisenanteil ein grobes Sägeblatt.
• Spannen Sie dünne Metallbleche zum Sägen auf eine Holz- oder Pressspanplatte.
• Bringen Sie einen dünnen Ölfilm entlang der beabsichtigten Schnittlinie auf.

Eintauchschnitte (Taschenschnitte) in Holz

• Vermessen Sie den Einsatzschnitt und zeichnen Sie eine Schnittlinie.
• Verwenden Sie ein für Eintauchschnitte geeignetes Sägeblatt.
• Legen Sie den Sägeblattschuh (4) so auf dem Werkstück ab, das ein für den Eintauchschnitt geeigneter Winkel entsteht.
• Schalten Sie das Werkzeug ein und sägen Sie langsam in das Werkstück hinein. Achten Sie darauf, dass der Sägeblattschuh (4) jederzeit Kontakt zum Werkstück hat.

Schneiden von Ästen

Mit diesem Werkzeug können Sie Äste bis zu einem Durchmesser von 25 mm sägen.

Warnung! Verwenden Sie die Säge nicht, wenn Sie sich in einem Baum, auf einer Leiter oder auf einer anderen instabilen Fläche befinden. Schätzen Sie die Richtung ab, in die der Ast fallen kann.

• Schneiden Sie nach unten und vom Körper weg.
• Führen Sie den Schnitt nah an einem dicken Ast oder am Stamm durch.

Vertikales Sägen

Sie können mit dem Werkzeug auch sehr nah an Ecken oder anderen schwierigen Arbeitsbereichen sägen.

- Setzen Sie den Schaft des Sägeblatts mit den Sägezähnen nach oben in den Sägeblatthalter ein.

• Halten Sie das Werkzeug mit dem Sägeblattschuh (1) nach unten und so nah am Werkstück wie möglich.
• Schneiden Sie nach vorne und vom Körper weg.

Zubehör

Das verwendete Zubehör hat wesentlichen Einfluss auf die Leistung des Geräts. Zubehörteile von STANLEY FATMAX erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihrem Gerät entwickelt. Bei Verwendung dieses Zubehörs erhalten Sie stets optimale Ergebnisse.

Sägeblätter

Sie können bis zu 305 mm lange Sägeblätter mit dieser Säge verwenden. Verwenden Sie dennoch immer das kürzeste mögliche Sägeblatt. Je länger das Sägeblatt ist, desto größer ist die Wahrscheinlichkeit, dass es sich während der Benutzung verbiegt oder dabei beschädigt wird. Längere Sägeblätter können darüber hinaus auch stark vibrieren oder rütteln, wenn die Säge nicht nah genug am Werkstück geführt wird.

Wartung

Ihr STANLEY FATMAX-Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warnung! Schalten Sie das Werkzeug vor der Durchführung von Wartungsarbeiten aus und ziehen Sie den Netzstecker. Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen.

• Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
• Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuerndes oder lösungsmittelbasiertes Reinigungsmittel.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyclen Sie Elektroprodukte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

		FME360 (Typ 1)
Eingangsspannung	V_sc	230
Leistungsaufnahme	W	900
Leerlaufdrehzahl	min	0 - 3.200
Max. Sägeblattlänge	mm 305
Gewicht	kg	3,5

L_ak (Schalldruck) 92,5 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

L_ax (Schallleistung) 103,5 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN62841:

Schneiden von Brettern mit Originalsägeblatt ( a_n,n ) 22,5 m/s,Unsicherheitsfaktor (K) 1,5 m/ s^2

Schneiden von Holzbalken mit Originalsägeblatt ( a_n,w ) 22,1 m/s,Unsicherheitsfaktor (K) 1,5 m/ s^2

EG-Konformitätserklärung

MASCHINENRICHTLINIE

FME360 Säbelsäge

STANLEY FATMAX erklärt, dass diese unter „Technische

Daten“ beschriebenen Geräte übereinstimmen mit:

EN62841-1:2015, EN62841-2-11:2016.

Diese Produkte entsprechen außerdem den Richtlinien

2006/42/EC, 2014/30/EU und 2011/65/EU. Weitere

Informationen erhalten Sie von STANLEY FATMAX unter

der folgenden Adresse. Diese befindet sich auch auf der

Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und gibt diese

Erklärung im Namen von

STANLEY FATMAX.

a PSnub

A. P. Smith

STANLEY FATMAX vertraut auf die Qualität der eigenen

Geräte und bietet dem Käufer eine außergewöhnliche

Garantie von 12 Monaten ab Kaufdatum. Diese Garantie ist

ergänzend und beeinträchtigt keinesfalls ihre gesetzlich

Ansprüche. Diese Garantie gilt innerhalb der Staatsgebiete

der Mitgliedstaaten der Europäischen Union und der

Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den

allgemeinen Geschäftsbedingungen von STANLEY FATMAX

entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist

ein Kaufnachweis vorzulegen.

Die Bedingungen für die STANLEY FATMAX-Garantie

von 1 Jahr und den Standort Ihrer nächstgelegenen

Vertragswerkstatt finden Sie im Internet unter www.2helpU.

com oder indem Sie sich an die lokale STANLEY FATMAX-

Niederlassung wenden, deren Adresse Sie in dieser

Anleitung finden.

Bitte besuchen Sie unsere Website unter www.stanleytools.

eu/3, um Ihr neues STANLEY FATMAX-Produkt zu

registrieren. Dort erhalten Sie auch Informationen über neue

Produkte und Sonderangebote.

Utilisation prévue
