STST1825 - Sierra STANLEY - Manual de uso y guía de instrucciones gratis

Tipo	Sierra de mesa
Marca	STANLEY
Modelo	STST1825
Fuente de alimentación	CA, 120V/60Hz o 220V/50Hz/60Hz (según la región), 15A
Velocidad en vacío	4800 RPM
Diámetro de la hoja	10\" (254 mm)
Tamaño de la mesa	24\" x 20\" (610 mm x 508 mm)
Profundidad máxima de corte a 90°	3\" (76 mm)
Profundidad máxima de corte a 45°	2.2\" (56 mm)
Rango de bisel de la hoja	0° a 45°
Peso	30.55 kg
Características de seguridad	Protector de hoja, cuchillo divisor, uñas antirretroceso, interruptor de seguridad con llave, doble aislamiento
Componentes clave	Guía de corte, calibre de inglete, empujador, manija de elevación de la hoja, rueda de inclinación de la hoja, soporte de patas, mesa de extensión
Mantenimiento	Mantener limpio, revisar el cable, reemplazar piezas dañadas, no requiere lubricación
Piezas de repuesto / Accesorios	Hojas de repuesto, llaves de hoja, guía de corte, calibre de inglete, empujador; use piezas originales STANLEY
Reparabilidad	Reparaciones solo en centros de servicio autorizados; elementos reemplazables por el usuario: hoja, cuchillo divisor, uñas antirretroceso
Medioambiental	No deseche con residuos domésticos; recolección separada para reciclaje
Certificaciones	Doble aislamiento; cumple con las normas pertinentes

Preguntas frecuentes - STST1825 STANLEY

¿Cómo ensamblo el soporte de patas?

Identifique las piezas (Fig. A1, A2). Ensamble los marcos con pernos, primero apretados a mano. Conecte los travesaños (piezas 2 y 4) como se muestra en la Fig. B4, B5. Finalmente, apriete todos los pernos y coloque las almohadillas para los pies (Fig. B6).

¿Cómo ajusto el cuchillo divisor?

El cuchillo divisor tiene posiciones de almacenamiento y trabajo. Para usarlo, retire la placa de garganta, eleve la hoja al máximo, ajuste el bisel a 0°, suelte la palanca de bloqueo, tire del cuchillo divisor hacia arriba hasta que los agujeros se alineen con los pasadores, luego bloquee la palanca. Ajuste la altura a 1/8" (3 mm) por encima de las puntas de la hoja con las tuercas (Fig. D3). Alinee el cuchillo divisor precisamente con la hoja.

¿Cómo instalo las uñas antirretroceso?

Asegúrese de que el cuchillo divisor esté en posición de trabajo. Coloque el conjunto de uñas sobre la ranura de ojo de cerradura, presione la tapa de plástico en el pasador de bloqueo, gire la palanca hacia abajo, suelte la tapa para asegurar. Para quitar, presione la tapa y gire la palanca hacia arriba para retirar.

¿Cómo instalo el protector de hoja?

Coloque el conjunto del protector sobre la ranura en forma de L en el cuchillo divisor para que el pasador encaje. Empuje hacia abajo y deslice hacia atrás hasta que el pasador de bloqueo encaje en la ranura (3). Suelte el botón de bloqueo para asegurar.

¿Cómo cambio la hoja de sierra?

Desconecte la sierra. Retire el protector de hoja y la placa de garganta. Eleve la hoja completamente. Use dos llaves: una en las caras planas de la brida, otra en la tuerca del eje. Gire la tuerca en sentido horario para aflojar (antihorario para apretar). Retire la tuerca, la brida y la hoja vieja. Instale la hoja nueva con la dirección de rotación coincidiendo con la flecha (sentido horario desde el lado derecho). Invierta los pasos.

¿Qué debo hacer si la sierra no arranca?

Verifique que esté enchufada. Inspeccione el fusible/disyuntor. Si el cable está dañado, reemplácelo en un centro autorizado. Limpie los residuos del interruptor de encendido/apagado. Si aún no funciona, contacte al servicio.

¿Cómo ajusto la alineación de la guía de corte?

Para ajustar el ángulo de la guía con la mesa, afloje dos pernos en la parte frontal superior de la guía, ajuste a 90° con una escuadra, vuelva a apretar. Para poner a cero el indicador, mueva la guía hasta tocar el lado de la hoja, afloje el tornillo del indicador, ajuste a 0 en la escala, vuelva a apretar. Retire el protector de hoja y el cuchillo divisor para estos ajustes.

¿Qué es el retroceso y cómo evitarlo?

El retroceso es la pieza de trabajo lanzada hacia atrás al operador. Evítelo manteniendo la hoja afilada, la guía de corte paralela a la hoja, usando el protector y el cuchillo divisor, empujando la pieza más allá de la hoja, nunca cortando madera alabeada, usando un empujador para cortes estrechos, evitando cortes a mano alzada.

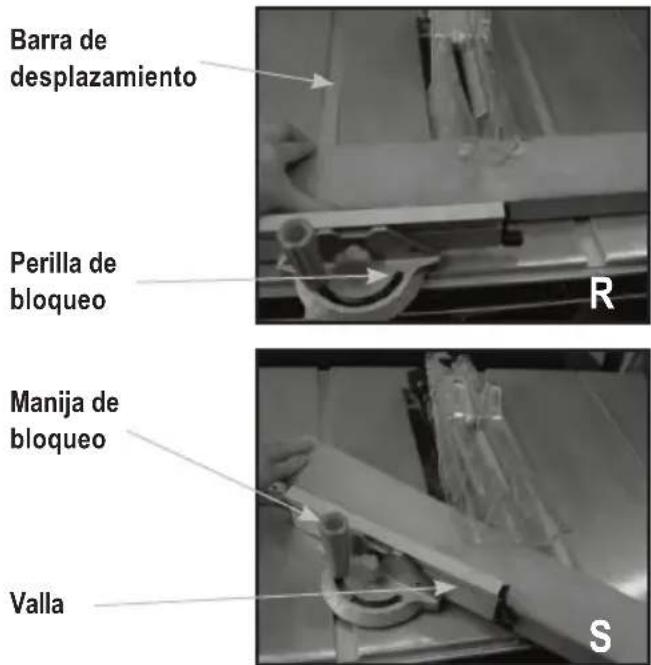

¿Cómo realizo un corte en inglete?

Use el calibre de inglete. Afloje la manija de bloqueo, ajuste el calibre al ángulo deseado (0° para corte transversal), vuelva a apretar. Coloque la pieza contra el calibre, alimente suavemente. Para cortes en bisel, incline también la hoja usando la rueda de inclinación y el collarín de tope.

¿Puedo usar la sierra sin el protector de hoja?

Use siempre el protector de hoja para operaciones de corte pasante. Retírelo solo para cortes no pasantes como ranuras o rebajes, pero vuelva a colocarlo inmediatamente después. Nunca opere sin protectores cuando sea posible.

MANUAL DE USUARIO STST1825 STANLEY

MANUAL DE INSTRUCCIONES

ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA, comuníquese antes a las oficinas locales o con el Centro de Servicio STANLEY más cercano a usted.

CONSERVE ESTAS INSTRUCCIONES

¡Advertencia! Lea todas las instrucciones antes de operar el producto. El incumplimiento de todas y cada una de las instrucciones enumeradas a continuación puede provocar una descarga eléctrica, un incendio o lesiones graves.

NORMAS GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD

Advertencias de seguridad generales para herramientas eléctricas.

¡Atención! Lea todas las advertencias e instrucciones de seguridad. En caso de no respetarse las advertencias e instrucciones indicadas a continuación, podría producirse una descarga eléctrica, incendio y/o lesión grave.

Conserve todas las advertencias e instrucciones para su posterior consulta. El término empleado en las advertencias indicadas a continuación se refiere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por pila (sin cable).

1. Seguridad del área de trabajo
   a. Mantenga limpia y bien iluminada el área de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
   b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
   c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.
2. Seguridad eléctrica
   a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
   b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a

una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra.

c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d. Cuide el cable eléctrico. No utilice el cable eléctrico para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable eléctrico alejado del calor, aceite, bordes afilados o piezas móviles. Los cables eléctricos dañados o enredados pueden provocar una descarga eléctrica.
e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables alargadores homologados para su uso en exteriores. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
f. Si fuera inevitable la utilización de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido con un dispositivo de corriente residual (RCD). La utilización de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

Nota: El término de "Dispositivo de Corriente Residual (RCD)" puede ser sustituido por el término "Interruptor de Falla a Tierra del Circuito (GFCI)" o "Disyuntor de Fugas a Tierra (ELCB)".

1. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.
b. Utilice equipos de protección personal. Lleve siempre protección ocular, respiratoria y auditiva. Los equipos de protección tales como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos, utilizados en condiciones adecuadas, contribuyen a reducir las lesiones personales.
c. Evite una puesta en marcha involuntaria. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar a la fuente de alimentación o la batería, coger o transportar la herramienta. Si se transportan herramientas eléctricas con el dedo sobre el interruptor o si se enchufan con el interruptor encendido puede dar lugar a accidentes.
d. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria

de la herramienta eléctrica puede producir lesiones al ponerse a funcionar.

e. Sea precavido. Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f. Utilice ropa apropiada. No vista ropa suelta o joyas. Mantenga su cabello, vestimenta y guantes lejos de las partes móviles. Ropa suelta, joyas o cabello largo partes móviles.

g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de equipos de recogida de polvo reduce los riesgos derivados del polvo.

1. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica adecuada para cada aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c. Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica.

d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

e. Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

f. Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor.

g. Utilice la herramienta eléctrica, los accesorios, los útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones

de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

1. Servicio técnico

a. Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales.

Solamente así se garantiza la seguridad de la herramienta eléctrica.

1. Seguridad eléctrica

La herramienta lleva un doble aislamiento; por lo tanto no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda al valor indicado en la placa de características.

¡Advertencia! Si el cable de alimentación esta dañado lo debe reemplazar el fabricante o su representante o una persona igualmente calificada para evitar peligro. Si el cable es reemplazado por una persona igualmente calificada pero no autorizada por STANLEY, la garantía no tendrá efecto.

1. Etiquetas sobre la herramienta: La etiqueta de su herramienta puede incluir los siguientes símbolos:

Lea el manual de instrucciones

Hz ..... Hertz

..... Construcción Clase II

Use protección ocular

min ..... minutos

... Terminales de Conexión a Tierra

Use protección auditiva

... Símbolo de Alerta Seguridad

V ..... Voltios

n_0 ...... Velocidad sin Carga

.../min.. Revoluciones o Reciprocaciones por minuto

A ...... Amperes

CARACTERÍSTICAS (Fig. A)

1. Tope paralelo
2. Guarda de la hoja
3. Divisor
4. Trinquetes anti-contragolpe
5. Guía de ingletes
6. Banco
7. Interruptor de Apagado/Encendido
8. Soporte de la pata
9. Manija de elevación de la hoja
10. Rueda de inclinación de la hoja
11. Hoja de la sierra
12. Llave inglesa
13. Palanca de empuje

NORMAS DE SEGURIDAD ADICIONALES PARA LAS SIERRAS DE MESA

⚠️ ¡Advertencial! La falta de cumplimiento de estas normas puede provocar lesiones graves.

1. NO OPERE ESTA MÁQUINA hasta que no esté armada e instalada según las instrucciones.
2. SOLICITE EL ASESORAMIENTO DE alguna persona calificada si no está familiarizado con el funcionamiento de esta máquina.
3. RESPETE TODOS los códigos de cableado y las conexiones eléctricas recomendadas.
4. UTILICE LAS GUARDAS CUANDO SEA POSIBLE.

Controle que estén bien colocadas, sujetas y funcionando correctamente.

5 EL RETROCESO ES LA TENDENCIA NATURAL DE LA PIEZA DE TRABAJO DE SALIR DESPEDIDA HACIA ATRÁS EN DIRECCIÓN AL OPERADOR en el momento del contacto inicial con la hoja o si la muerde. El retroceso es peligroso y puede provocar lesiones graves.

EVITE EL RETROCESO de la siguiente forma:

a. Mantenga la hoja afilada, y libre de óxido y grumos de resina.
b. Controle que la guía de corte quede paralela a la hoja de la sierra.
c. Utilice la guarda de la hoja de la sierra y el esparcidor para todas las operaciones que sea posible, incluidos todos los cortes con sierra.
d. Empuje la pieza de trabajo hasta que pase la hoja de la sierra, antes de soltarla.
e. Nunca realice un corte longitudinal en una pieza de trabajo que esté torcida o deformada o sin un borde recto que sirva de guía.
f. Use tablas de canto biselado cuando no se pueda utilizar el dispositivo de antiretroceso.
g. Nunca corte una pieza de trabajo grande que no pueda controlar.
h. Nunca utilice la guía cuando realice un corte transversal.
i. Nunca corte una pieza de trabajo que tenga nudos sueltos u otros defectos.

1. UTILICE LAS GUARDAS, EL SEPARADOR Y LOS DEDOS DE ANTIRETROCESO SIEMPRE que sea posible.

2. ELIMINE LAS PIEZAS CORTADAS Y LOS DESECHOS de la mesa antes de encender la sierra. La vibración de la máquina puede llevarlos hacia la hoja de la sierra y luego despedirlos. Después del corte, apague la máquina. Después de que la hoja se haya detenido completamente, quite todos los desechos.

3. NUNCA ENCIENDA LA MÁQUINA con la pieza de trabajo contra la hoja.

4. NUNCA coloque la pieza de trabajo entre la guía y un cabezal portacuchilla para moldura.

5. EL CORTE DE UNA PIEZA DE TRABAJO SIN UTILIZAR UNA GUÍA O CALIBRADOR DE INGLETE SE CONOCE COMO CORTE "A PULSO".

NUNCA realice operaciones "a pulso". Use una guía o calibrador de inglete para guiar y ubicar la pieza de trabajo en la posición correcta.

1. SOSTENGA LA PIEZA de trabajo firmemente contra la guía o calibrador de inglete.
2. EL CORTE COMPLETO A TRAVÉS DE LA PIEZA DE TRABAJO SE CONOCE COMO "CORTE CON

SIERRA". El corte longitudinal y el transversal son operaciones de corte con sierra. El corte que sigue la veta de la madera (o a lo largo de la extención de la pieza de trabajo) es un corte longitudinal. El corte que cruza la veta de la madera (o la pieza de trabajo) es un corte transversal. Utilice una guía o sistema de guía para el corte longitudinal. NO use una guía o sistema de guía para el corte transversal. En su lugar, utilice un calibrador de inglete. USE EMPUJADORES para el corte longitudinal de una pieza de trabajo angosta.

1. EVITE operaciones complicadas y posiciones de las manos donde un desliz repentino podría provocar que la mano se desplace hacia la hoja.
2. MANTENGA LOS BRAZOS, LAS MANOS y LOS DEDOS lejos de la hoja.
3. NUNCA se ubique de modo que alguna parte del cuerpo quede en la misma línea que el trayecto de la hoja de la sierra.
4. NUNCA INTENTE ALCANZAR objetos alrededor o por encima de la hoja de la sierra.
5. NUNCA trate de extraer una hoja de la sierra detenida sin "APAGAR" la máquina primero.
6. APOYE ADECUADAMENTE PIEZAS DE TRABAJO LARGAS O ANCHAS.
7. NUNCA REALICE TRABAJOS DE TRAZADO, armado o instalación en la mesa o área de trabajo cuando la máquina está en funcionamiento.
8. APAGUE LA MÁQUINA Y DESCONÉCTELA de la fuente de alimentación antes de instalar o quitar los accesorios, antes de ajustar o cambiar las configuraciones o cuando haga reparaciones.
9. APAGUE LA MÁQUINA, desconéctela de la fuente de alimentación y limpie la mesa o área de trabajo antes de abandonar la máquina. Coloque el interruptor en la posición de "APAGADO" (OFF).

CONEXIONES ELÉCTRICAS

Antes de conectar la máquina a la línea eléctrica, asegúrese de que el o los interruptores están en la posición de “APAGADO” (OFF) y que la corriente eléctrica tenga las mismas características que indica la máquina. Todas las conexiones a la línea deben hacer un buen contacto. La máquina se dañará si está funcionando con bajo voltaje.

¡Peligro! No exponga la máquina a la lluvia, ni la utilice en lugares húmedos.

Antes de conectar la máquina a la fuente de energía, asegúrese que el interruptor esté en la posición de "APAGADO".

ENSAMBLE

Ensamble el soporte de la pata

Cuando ensamble el soporte, se recomienda que los tornillos estén solamente ligeramente apretados, hasta que esté completamente ensamblado el soporte.

1. Identificar las partes y accesorios

Antes de comenzar el ensamble de las patas del soporte, desempaque totalmente la sierra y coloque las partes individuales. Identifique claramente las partes que se muestran en la Fig. A1 y A2, incluyendo los accesorios. Agrupe estas partes juntas y asegúrese que tiene la cantidad correcta de todas las piezas que se muestran.

Perno Arandela Tuerca

2. Ensamble las patas de soporte

Paso 1

Seleccione las siguientes partes:

2 x Parte 1
1 x Parte 3
1 x Parte 5

Coloque las partes juntas como se muestra en la

Fig. B1, B2 y B3. Esto se realiza mejor simplemente colocando las partes sueltas juntas en el piso.

Una vez que está satisfecho de que tiene todas

las partes colocadas correctamente, comience el proceso de adaptación.

Alinee los orificios y asegure con los pernos (a) como se muestra en la Fig. B1.

NO apriete completamente los pernos, tuercas y roldanas en este punto. Apretar con el dedo es suficiente.

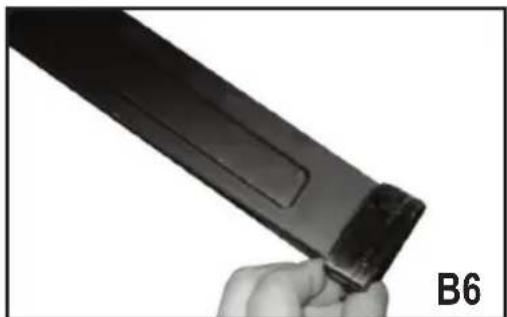

Paso 2

Repita el Paso 1 de manera que haya dos marcos ensamblados.

Seleccione las siguientes partes:

2 x Parte 2
2 x Parte 4

Éstas formarán las piezas cruzadas entre los marcos ensamblados anteriormente. Coloque las partes planas en el piso. Conecte la parte más larga (2) y fijela al marco en el centro de las columnas. Observe que la Parte 2 debe colocarse como se muestra en la

Fig. B4. Conecte la Parte 4 (soporte cruzado en la parte superior) a la parte superior del marco.

Observe que la Parte 4 debe colocarse como se muestra en la Fig. B4.

Paso 4

Ahora coloque y conecte los extremos de la parte superior y centre los soportes del marco al marco. Tenga cuidado para asegurarse que los soportes estén colocados como se muestra en la Fig. B5.

Paso 5

Una vez que esté satisfecho que está ensamblado correctamente el marco, apriete completamente TODOS los pernos. Finalmente, ensamble las 4 almohadillas de las patas a la parte inferior de cada pata (consulte la Fig. B6).

Adaptar la sierra de banco al soporte (consulte la FIG. C1, C2)

Hay cuatro orificios para montaje en la base de la sierra. 4 que corresponden a los orificios de montaje están ubicados en el plano superior del soporte. Coloque la sierra de banco en el soporte, haga que coincidan los orificios en la base de la sierra con los orificios en el soporte y asegúrelos con 4 pernos (b) que se suministran. Apriete completamente.

Ajuste el divisor (FIG. D1-D3)

El divisor (3) tiene dos posiciones: Posición de almacenamiento (Fig. D1) y posición de trabajo (Fig. D2). El divisor se encuentra en la posición de almacenamiento cuando lo saca del empaque.

Ranuras Trabajar orificios de posición

Bloqueo Nivel

Para colocar el divisor en la posición de trabajo:

a. Retire la placa de garganta de la hoja.
b. Eleve la hoja hasta la posición más alta girando en sentido contrario de las manecillas del reloj la rueda de control de la hoja. Ajuste el bisel a 0°. Asegúrese que el bisel está asegurado herméticamente.
c. Libere el divisor asegurando la palanca jalando la palanca hacia arriba.

d. Jale el divisor hacia arriba a la posición de trabajo. Los dos orificios de la posición de trabajo deben alinearse con las dos clavijas en el dispositivo.
e. Asegure el divisor empujando hacia abajo la palanca de seguro del divisor.

Nota: Asegúrese que el divisor está asegurado completamente.

f. Coloque otra vez la placa de garganta de la hoja.

Para ajustar el divisor para que esté en la posición de almacenamiento:

Repita los pasos a, a, c, descritos anteriormente y deslice el divisor hacia abajo a la posición de almacenamiento.

Asegure la palanca de bloqueo del divisor. Baje la hoja a la posición más baja. El divisor debe estar debajo del banco de la sierra.

Para ajustar la altura del divisor (Fig. D3)

Afloje las dos tuercas (c). Ajuste las dos tuercas de ajuste (d) para asegurarse que el divisor esté aproximadamente 1/8" (3 mm) sobre las puntas de la hoja. Apriete las dos tuercas (c).

Para ajustar la alineación del divisor

El divisor debe estar precisamente EN LÍNEA con la hoja de la sierra. Afloje las dos tuercas (c) y alinee el divisor con la hoja de la sierra. Una vez alineado, sujete el divisor. Para evitar lesiones personales, siempre desconecte la sierra de la fuente de energía antes de realizar cualesquier ajustes.

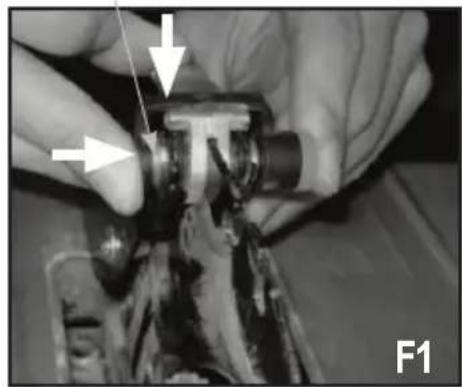

Instalar los trinquetes anti-contragolpe (Fig. F1 y F2) Nota: El Divisor (3) requiere estar en la posición de trabajo para instalar el ensamble del trinquete anti-contragolpe.

1. Eleve la hoja a la posición más alta y ajuste el bisel a 0°. Asegúrese que el bisel está asegurado herméticamente.
2. Coloque el ensamble del trinquete anti-contragolpe sobre la Ranura del "Orificio clave" (1) (Fig. D2) en el divisor (3). Oprima la tapa de plástico en la clavija de seguro en la dirección que se muestra en la Fig.

F1. Gire la palanca hacia abajo y asegúrese que engrane completamente la clavija de seguro en la ranura (1).

1. Libere la tapa de plástico para asegurarla en el ensamble. Asegúrese que no haya ningún movimiento en el ensamble del trinquete anti-contragolpe

Para desinstalar el ensamble del trinquete anti-contragolpe, oprima la tapa de plástico en la clavija de seguro para liberarla. Gire la palanca hacia abajo, jálela y retire el ensamble del divisor.

Tapa de plástica

1. Posicione el ensamble de la guarda de la hoja sobre la ranura con forma de "L" (2) en el divisor de manera que la clavija (1) engrane completamente en la ranura (2). Consulte la Fig. G1.
2. Coloque el ensamble de la guarda de la hoja hacia abajo en el divisor. Oprima el botón de seguro.
3. Deslice el ensamble de la guarda de la hoja hacia atrás y empújela hacia delante con poca fuerza de manera que la clavija del seguro engrane completamente en la ranura (3).
4. Libere el botón de seguro para asegurar. Consulte la Fig. G2.

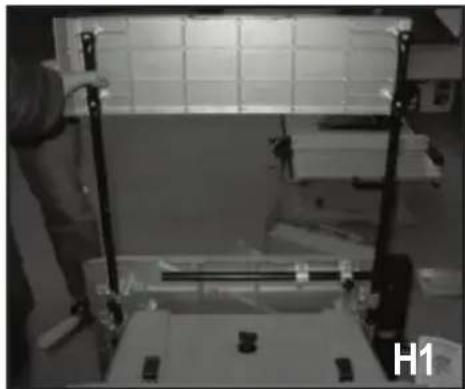

Instalar el banco de extensión y el riel de extensión Inserte las piezas de extensión en los oficios del banco (Consulte la Fig. H1) y atornille la perilla. (Consulte la Fig. H2)

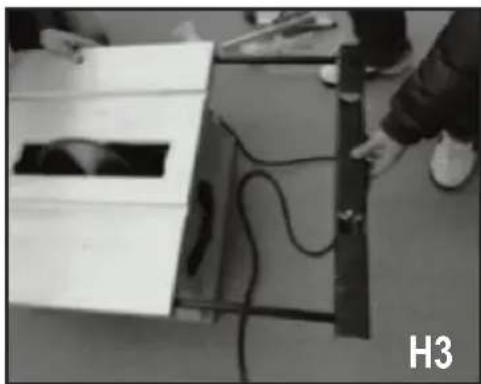

Inserte los rieles de extensión en los oficios del banco (Consulte la Fig. H3)

Ensamble la manija (consulte la Fig. H4)
Coloque la manija en el banco de extensión y apriételo con los tornillos que se suministran.

Ensamble del banco de la sierra Elevando y bajando la manija

1. Monte la manija de elevación de la hoja (9) en la rueda apretando la tuerca en la manija. (Consulte la Fig. I)

Montar el tope paralelo

1. Monte la manija de seguro en la parte frontal del tope paralelo (1) apretando la tuerca en la manija. (Consulte la Fig. J1)

2. Si es necesario, libere la manija de seguro jalándola hacia arriba. Monte el tope paralelo en la sierra de manera que la parte lateral con el indicador se encuentre en el lado de la escala de la sierra.

(Consulte la Fig. J2). Comience deslizando el frente del tope paralelo en el lado frontal del banco de manera que la placa de seguro frontal haga contacto con el lado frontal de la banco, después empuje hacia abajo en la parte posterior del tope paralelo, de manera que el tope esté nivelado en el banco. Asegúrese de que ambas placas de seguro están en contacto con los bordes frontales y posteriores del banco. (Consulte la Fig. J3)

Placa de bloqueo delantero

Palanca de bloqueo

Placa de bloqueo trasero

1. El tope paralelo está ajustado de fábrica para estar en un ángulo de 90° hacia el lado frontal del banco. Si no está en un ángulo de 90° hacia el banco, afloje los dos pernos en el lado frontal en la parte superior del tope paralelo y ajuste el ángulo del tope paralelo de manera que se encuentre a 90°. (Consulte la Fig. K1)

2. Mueva el tope paralelo para hacer contacto con la parte lateral de la hoja (el punto cero) y después verifique que el indicador de la posición de tope paralelo se encuentre en la marca "0" en la escala. Si no es así, afloje el tornillo y posicione el indicador en "0" y después vuelva a apretar el tornillo. (Consulte la Fig. K2)

Nota: Se requiere retirar la guarda de la hoja y el divisor para realizar este ajuste.

Interruptor de Seguridad de Encendido/Apagado

¡Advertencia! Antes de encender el interruptor de Encendido/Apagado, asegúrese que la guarda de la aguja esté instalada correctamente y operando adecuadamente. Para encender la máquina, abra la llave de seguridad y presione el interruptor a la posición “ENCENDIDO”. (Consulte la Fig. L)

Placa de bloqueo trasero

Cuando gire el interruptor a "ENCENDIDO", párese en cualquier lado de la hoja y nunca directamente frente a ésta. Permita que la hoja llegue a velocidad total antes de cortar. Para detener la máquina, presione el interruptor a la posición "APAGADO" (Consulte la Fig. M), o abra la llave de seguridad para asegurar el interruptor de ENCENDIDO/APAGADO en la posición de "APAGADO".

Manija de elevación de la hoja

La manija de elevación de la hoja se utiliza para elevar y bajar la hoja de la sierra. Gire en sentido de las manecillas del reloj para bajar la hoja y en sentido contrario de las manecillas del reloj para elevarla. (Consulte la Fig. N).

Rueda de inclinación de la hoja

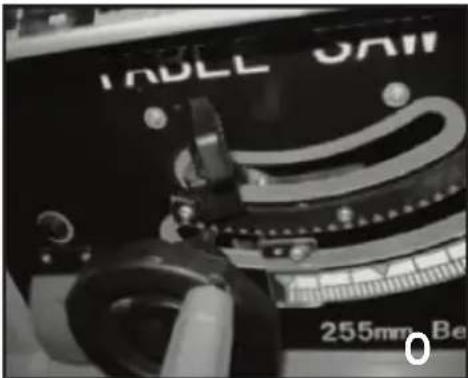

La rueda de inclinación de la hoja (10) se utiliza para inclinar la hoja de la sierra para un corte biselado. (Consulte la Fig. O).

El collarín de paro mantiene el mecanismo de biselado en la posición deseada. (Consulte la Fig. P).

Cuando ajuste el ángulo de corte, afloje el collarín de paro girándolo en sentido contrario a las manecillas del reloj. Gire la rueda de inclinación de la hoja y utilice la escala de biselado. Ajuste la hoja al ángulo que desea. Apriete el collarín de paro girándolo en sentido de las manecillas del reloj. Antes de girar la sierra en el banco a "ENCENDIDO", asegúrese que todos los ajustes estén apretados seguramente para evitar que la hoja cambie durante la operación.

El Divisor (3) separa las dos piezas de madera que resultan después que la pieza de trabajo es empujada a través de la hoja de la sierra. El divisor evita la unión y contragolpe.

Tope paralelo (consulte la Fig. Q)

El tope paralelo se utiliza para todas las operaciones de extracción. Nunca realice una extracción con las manos libres sin el tope en su lugar y asegurado en forma segura.

Medidor de ingletes (consulte la Fig. R, S)

El medidor de inglete (5) se usa para realizar cortes cruzados y cortes de inglete. La cabeza del medidor se asegura en la posición asegurando el perno del seguro. Siempre asegúrese que el perno del seguro esté ajustado en forma segura antes de iniciar un corte. Para ajustar el ángulo de la guía de ingletes, afloje la manija del seguro de la guía de ingletes y gire el cuerpo de la guía de ingletes de manera que la marca “0” en el extremo de los puntos de la barra de deslizamiento se encuentren en la posición que desea. Después apriete la manija del seguro.

Nota: El cuerpo de la guía de ingletes tiene marcas a incrementos de 5 grados. La barra deslizante tiene marcas a incrementos de 1 grado. Lea ambos para obtener un grado exacto del ángulo. Para ajustar el tope de la guía de ingletes, afloje la perilla de seguro y deslice el tope a la posición que desea. Después apriete la perilla del seguro.

Palanca de empuje (consulte la Fig. T)

El dispositivo se utiliza para alimentar la pieza de trabajo a través de la sierra durante los cortes paralelos angostos. La palanca de empuje (13) ayuda a mantener las manos del operador bastante lejos de la hoja. Utilice la palanca de empuje para anchos de extracción que sean inferiores a 6" (150 mm) y de más de 2" (50 mm).

Cambiar la hoja de la sierra

Siempre desconecte la sierra de la fuente de energía antes de realizar el mantenimiento para evitar el riesgo de lesiones personales serias.

Para retirar la hoja:

1. Retire la guarda de la hoja y la placa de garganta de la hoja (Consulte la Fig. U).
2. Eleve la hoja a la posición más alta posible.
3. Para evitar que el eje gire, coloque una de las llaves inglesas en la parte plana de la brida.
4. Coloque la segunda llave en la tuerca del eje.
5. Gire la segunda llave inglesa en el sentido de las manecillas del reloj para apretar, en sentido contrario a las manecillas del reloj para aflojar. Afloje y retire la tuerca del eje. (Consulte la Fig. V).
6. Retire la brida y jale la hoja fuera de la flecha del motor.
7. Para instalar la hoja, invierta el procedimiento.

△ ¡Importante! La rotación de la hoja es en el sentido de las manecillas del reloj cuando la observa desde el lado derecho de la sierra. Asegúrese que la marca de rotación de dirección en la hoja coincida con ésta.

OPERACIONES BÁSICAS DE LA SIERRA DE BANCO

a. Cuando realice un corte cruzado, un corte de ingletes, corte biselado, corte de ingletes compuesto o rebajo a través del extremo de una pieza de trabajo angosta, utilice la guía de ingletes.
b. Nunca realice estos cortes con las manos libres o haciendo que sus manos o dedos hagan contacto con la hoja.
c. Siempre asegure el ángulo de la guía de ingletes cuando esté en uso.
d. Excepto cuando realice cortes de extracción, retire el tope paralelo del banco (6).
e. Asegúrese que la guarda de la hoja esté montada

para todos a través de las operaciones de aserrado (la hoja corta a través del espesor completo de la madera). Vuelva a fijar la guardainmediatamente después de terminar los cortes de dado, moldeo o rebaja.

f. La hoja debe extenderse aproximadamente 1/8" (3mm) sobre la parte posterior de la pieza de trabajo.
g. Utilice la palanca de empuje siempre que realice un corte angosto.

Corte cruzado (consulte la Fig. R)

El corte cruzado es un corte de madera a través del grano a 90° o un cuadrado con tanto el borde como el lado plano de la madera. Esto se realiza con la guía de ingletes ajustada a "0". Antes de utilizar la guía de ingletes, asegúrese que esté asegurada. Se puede utilizar el medidor de ingletes en cualquiera de las ranuras en el banco.

Corte cruzado de ingletes (Consulte la Fig. S)

El corte cruzado de ingletes es cortar la madera a un ángulo distinto a 90°. Siga los mismos procedimientos que seguiría para un corte cruzado. Ajuste la guía de ingletes al ángulo que desea.

Corte cruzado biselado (Consulte la Fig. W)

El corte cruzado biselado es el mismo que el corte cruzado, excepto que la hoja también está ajustada a un ángulo diferente a 90°. Ajuste la hoja al ángulo que desea utilizando la rueda de inclinación de la hoja.

Corte de ingletes compuesto (Consulte la Fig. X)

El corte de ingletes compuesto es una combinación del corte de ingletes y el corte cruzado biselado. El corte se realiza a un ángulo diferente a 90° para tanto el borde como el lado plano de la madera. Ajuste la guía de ingletes y el biselado de la hoja al ángulo que desea, y asegúrese que estén asegurados la guía de ingletes y el collarín de paro biselado de la hoja.

Extracción (Consulte la Fig. Q)

La extracción es el corte de una pieza de madera con el grano. Esto se realiza utilizando el tope paralelo. Posicione el tope al ancho deseado del corte extracción y asegúrelo en su lugar. Antes de comenzar la extracción, asegúrese de:

a. El tope de extracción está paralelo a la hoja de la sierra.
b. El divisor está alineado adecuadamente con la hoja de la sierra. Cuando extrae bordes largos o paneles grandes, siempre utilice un soporte de una pieza de madera. Mantenga el material a ser cortado contra el tope paralelo y alimentelo a través de la hoja con una presión fija y suave.

Solamente aplique presión de alimentación a la pieza de trabajo entre la hoja y el tope paralelo para evitar que la pieza de trabajo se una contra la hoja y ocasione un contragolpe. Cuando los bordes de extracción son más angostos a 6" (150 mm), utilice una palanca de empuje para alimentar la pieza de trabajo hasta que se libere del banco.

Extracción biselada (Consulte la Fig. T)

Cuando el material de extracción biselada es de 6" (150 mm) o más angosto, utilice el tope paralelo en el lado derecho solamente de la hoja.

Transportación (Consulte la Fig. Y)

Utilice la extensión del lado derecho, en la posición extendida, como una manija temporal para transportar la sierra de banco en sus ruedas.

Recolección de aserrín (Consulte la Fig. Z)

Esta sierra de banco está equipada con un recolector de aserrín removable. Se puede fijar un sistema de recolección de polvo al puerto de polvo para ayudar a retirar el aserrín del área de trabajo.

Para retirar el recolector de aserrín, simplemente afloje las dos tuercas y retire el recolector de la sierra.

Puerto de polvo

Colector de aserrín

1. Asegúrese que el corte se realice en el lado de residuos de la línea de medición.
2. Corte la madera con el lado terminado hacia arriba.
3. Siempre tenga un soporte adecuado para la madera conforme sale de hoja.
4. Realice un corte de prueba para cortes importantes.
5. Siempre utilice la configuración de profundidad de la hoja correcta. La parte superior de los dientes de la hoja deben liberar la parte superior del material a ser cortado mediante 1/8" (3 mm) a 1/4" (6 mm).
6. Inspeccione la pieza de trabajo para ver si hay nudos o clavos antes de comenzar un corte. Retire cualesquier nudos sueltos con un martillo.
7. Siempre utilice hojas configuradas adecuadamente, filosas y limpias. Nunca realice un corte con una hoja sin filo.
8. Cuando realice un corte, aplique presión pareja y fija. Nunca fuerce un corte.
9. NO corte madera combada o húmeda.
10. Siempre mantenga su pieza de trabajo firmemente con ambas manos o utilice una palanca de empuje o un bloque de empuje.

MANTENGA LAS HERRAMIENTAS CON CUIDADO

Retire el enchufe del tomacorriente antes de llevar a cabo cualquier ajuste, dar servicio o mantenimiento. Mantenga las herramientas filosas y limpias para un desempeño mejor y más seguro. Inspeccione los cables de herramienta periódicamente y si están dañados, haga que lo repare una instalación de servicio autorizada. Su herramienta eléctrica no requiere lubricación o mantenimiento adicional. No hay partes a las que le pueda dar servicio el usuario en su herramienta eléctrica. Nunca utilice agua o limpiadores químicos para limpiar su herramienta eléctrica. Limpie con una tela seca. Siempre almacene su herramienta eléctrica en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de trabajo libres de polvo. Si ve algunas chispas intermitentes en las ranuras de ventilación, esto es normal y no dañará su herramienta eléctrica. Si está dañado el cable de suministro, el fabricante debe reemplazarlo, su agente de servicio o personas calificadas similares para evitar un peligro.

▲ ¡Importante! Para garantizar la Seguridad y la Confiabilidad del producto, la reparaciones, el mantenimiento y los ajustes deberán efectuarse en centros de servicio autorizado u otras organizaciones de servicio calificado, que utilicen siempre refacciones idénticas.

ACCESORIOS

2 llaves de la hoja, 1 tope paralelo, 1 guía de ingletes y 1 palanca de empuje

Le recomendamos que compre sus accesorios de la misma tienda que le vendió la herramienta. Utilice accesorios de buena calidad marcados con un nombre de una marca bien conocida. Elija el tipo de acuerdo al trabajo que pretende llevar a cabo. Consulte el empaque de los accesorios para obtener mayores detalles. El personal del almacén puede ayudarle y ofrecerle asesoría.

PROTECCIÓN DEL MEDIO AMBIENTE

Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto STANLEY o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.

La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede ofrecer la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a ravés del distribuidor cuando adquiere un nuevo producto.

INFORMACIÓN DE SERVICIO

Todos los Centros de Servicio de STANLEY cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Para mayor informacion acerca de nuestros centros de servicio autorizados y si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, comuniquese a su oficina local.

ESPECIFICACIONES STST1825

AR, B2C 220V \~ 50Hz

B3 120V \~ 60Hz

B2 220V \~ 60Hz

BR 127V \~ 60Hz

Amperios 15A

No. de velocidad de carga 4800/min (rpm)

Diámetro de la hoja 254mm (10")

Tamaño del banco 610mm x 508mm

(24" x 20")

Tamaño del banco Para 669mm x 521mm

la versión de Argentina (26" x 21")

Profundidad de corte máximo a 45° 56mm (2,2")

Profundidad de corte máximo a 90° 76mm (3")

Rango de biselado de la hoja 0 - 45°

Peso 30,55kg

DETECCIÓN DE PROBLEMAS

Problema Posible Causa Solución
La sierra no enciende	1. La sierra no está conectada2. Se fundió un fusible o interruptor de circuito3. El cable está dañado4. Hay escombros en el interruptor de ENCENDIDO/APAGADO	1. Conéctela en la fuente de energía2. Reemplace el fusible o vuelva a ajustar el interruptor de circuito3. Haga que un centro de servicio autorizado reemplace el cable de energía4. Limpie cualesquier escombros acumulados
No hace cortes de extracción exactos de 45° y 90°	1. No está ajustado el paro positivo2. No está ajustado exactamente el apuntador del ángulo de la hoja	1. Verifique la hoja con un cuadrado y ajuste2. Verifique la hoja con un cuadrado y ajuste el apuntador del ángulo de la hoja
La hoja de material está pellizcada cuando corta	1. El tope paralelo no está alineado con la hoja2. La madera combada, el borde contra el tope no es recto	1. Verifique y ajuste el tope paralelo2. Seleccione otra pieza de madera
El material se une en el divisor	1. El divisor no está en línea correctamente con la hoja	1. Verifique y alinee el divisor con la hoja
La sierra realiza cortes insatisfactorios	1. Hoja sin filo2. Hoja montada hacia atrás3. Goma o resina en la hoja4. Hoja incorrecta para el trabajo	1. Reemplace la hoja2. Gire la hoja alrededor3. Retire la hoja y limpie4. Cambie a la hoja correcta
Contragolpe del material de la hoja	1. El tope paralelo está fuera de ajuste2. El divisor no está en línea con la hoja3. Alimentar mercancía sin el tope paralelo4. Hoja sin filo5. La perilla de biselado no es hermética	1. Alinee el tope paralelo con la ranura de la guía de ingletes2. Alinee el divisor con la hoja3. Instale y utilice un tope paralelo4. Reemplace la hoja5. Apriete la perilla
La hoja no se eleva o se inclina libremente	1. Hay aserrín y suciedad en la elevación / inclinación	1. Cepille o sople el polvo suelto y la suciedad
La hoja no llega a su velocidad, restablece los disparos muy fácilmente	1. El cable de extensión es demasiado ligero o demasiado largo2. Voltaje bajo del alojamiento	1. Reemplace el cable de extensión con el tamaño adecuado2. Póngase en contacto con el electricista
La sierra vibra excesivamente	1. La sierra no está montada en forma segura al banco de trabajo2. El banco o el soporte están en un piso disparejo3. La hoja de la sierra está dañada	1. Apriete todo el hardware de montaje2. Vuelva a colocarlo en un piso nivelado plano3. Reemplace la hoja

Placa de travamento posterior

Corte cruzado (consulte a Fig. R)

Corte cruzado de ângulos (Consulte a Fig. S)

Corte cruzado chanfrado (Consulte a Fig. W)

Solamente para propósito de Argentina: Importado por: Black & Decker Argentina S.A.

Pacheco Trade Center

Colectora Este de Ruta Panamericana

Km. 32.0 El Talar de Pacheco

Partido de Tigre

República de Argentina

No. de Importador: 1146/66

Tel.: [phone]

Imported by/importado por:

Black & Decker do Brasil Ltda.

Rod. BR 050, s/n°- Km 167

Dist. Industrial II

Uberaba ^ MG ^ Cep: 38064-750

Importado por: Black & Decker de Colombia, S.A.

Carrera 85D # 51-65, Bodega 23

Complejo Logístico San Cayetano

Bogotá - Colombia

Tel.: [phone]

Importado por: Black & Decker de Chile, S.A.

Av. Pdte. Eduardo Frei M. 6001-67 Conchali

Santiago de Chile

Tel.: [phone]

Impreso en China

Impresso em China

Printed in China

Importado por: Black and Decker S.A. de C.V.

Avenida Antonio Dovali Jaime

# 70 Torre B Piso 9

Colonia Santa Fé

Delegación Alvaro Obregón,

México D.F. 01210

Tel. [phone]

R.F.C.: BDE810626-1W7

Black & Decker del Perú S.A.

Av. Enrique Meiggs 227.

Pque. Industrial - Callao

Tel.: [phone]

RUC 20266596805
