STST1825 - Serra STANLEY - Manual de utilização gratuito

Tipo	Serra de mesa
Marca	STANLEY
Modelo	STST1825
Fonte de alimentação	CA, 120V/60Hz ou 220V/50Hz/60Hz (dependendo da região), 15A
Velocidade sem carga	4800 RPM
Diâmetro da lâmina	10" (254mm)
Tamanho da mesa	24" x 20" (610mm x 508mm)
Profundidade máxima de corte a 90°	3" (76mm)
Profundidade máxima de corte a 45°	2,2" (56mm)
Faixa de inclinação da lâmina	0° a 45°
Peso	30,55 kg
Características de segurança	Proteção da lâmina, divisor, garras antirrecuo, interruptor de segurança com chave, duplo isolamento
Componentes principais	Guia de corte, esquadro de topo, empurrador, manípulo de elevação da lâmina, roda de inclinação da lâmina, suporte de pernas, mesa de extensão
Manutenção	Manter limpo, verificar o cabo, substituir peças danificadas, não necessita lubrificação
Peças sobressalentes / Acessórios	Lâminas de substituição, chaves para lâmina, guia de corte, esquadro de topo, empurrador; usar peças genuínas STANLEY
Reparabilidade	Reparações apenas por centros de assistência autorizados; peças substituíveis pelo utilizador: lâmina, divisor, garras antirrecuo
Ambiental	Não descartar com resíduos domésticos; recolha seletiva para reciclagem
Certificações	Duplo isolamento; cumpre as normas relevantes

Perguntas frequentes - STST1825 STANLEY

Como montar o suporte de pernas?

Identifique as peças (Fig. A1, A2). Monte as estruturas usando parafusos, apertando primeiro à mão. Conecte as travessas (peças 2 e 4) conforme mostrado nas Fig. B4, B5. Por fim, aperte todos os parafusos e fixe as almofadas dos pés (Fig. B6).

Como ajustar o divisor?

O divisor tem posições de armazenamento e trabalho. Para usar, remova a placa de garganta, eleve a lâmina ao máximo, ajuste a inclinação para 0°, solte a alavanca de bloqueio, puxe o divisor para cima até os furos alinharem com os pinos, depois trave a alavanca. Ajuste a altura para 1/8" (3mm) acima das pontas da lâmina usando as porcas (Fig. D3). Alinhe o divisor precisamente com a lâmina.

Como instalar as garras antirrecuo?

Certifique-se de que o divisor está na posição de trabalho. Coloque o conjunto de garras sobre a ranhura de fechadura, pressione a tampa de plástico no pino de bloqueio, gire a alavanca para baixo, solte a tampa para fixar. Para remover, pressione a tampa e gire a alavanca para cima para puxar.

Como instalar a proteção da lâmina?

Posicione o conjunto de proteção sobre a ranhura em forma de L no divisor de modo que o pino encaixe. Empurre para baixo e deslize para trás até o pino de bloqueio encaixar na ranhura (3). Solte o botão de bloqueio para fixar.

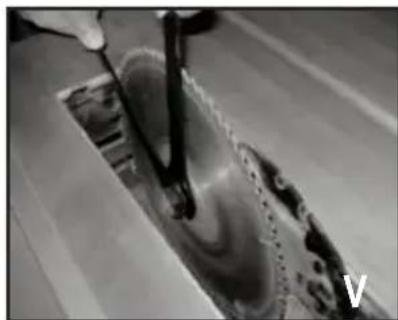

Como trocar a lâmina da serra?

Desligue a serra. Remova a proteção da lâmina e a placa de garganta. Eleve a lâmina completamente. Use duas chaves: uma nos planos do flange, outra na porca do veio. Rode a porca no sentido horário para soltar (anti-horário para apertar). Remova a porca, o flange e a lâmina antiga. Instale a nova lâmina com a direção de rotação correspondente à seta (sentido horário visto do lado direito). Inverta os passos.

O que fazer se a serra não ligar?

Verifique se está ligada à corrente. Inspecione o fusível/disjuntor. Se o cabo estiver danificado, substitua por um centro autorizado. Limpe detritos do interruptor LIGA/DESLIGA. Se ainda assim não funcionar, contacte a assistência.

Como ajustar o alinhamento da guia de corte?

Para ajustar o ângulo guia-mesa, solte dois parafusos na parte superior frontal da guia, ajuste a 90° com um esquadro, reaperte. Para zerar o indicador, mova a guia até tocar o lado da lâmina, solte o parafuso do indicador, ajuste para 0 na escala, reaperte. Remova a proteção da lâmina e o divisor para estes ajustes.

O que é o recuo e como evitá-lo?

Recuo é a peça de trabalho atirada de volta para o operador. Evite: mantendo a lâmina afiada, guia de corte paralela à lâmina, usando proteção e divisor, empurrando a peça além da lâmina, nunca cortando madeira empenada, usando empurrador para cortes estreitos, evitando cortes à mão livre.

Como realizar um corte de esquadria?

Use o esquadro de topo. Solte o manípulo de bloqueio, ajuste o esquadro para o ângulo desejado (0° para corte transversal), reaperte. Coloque a peça contra o esquadro, alimente suavemente. Para cortes com inclinação, incline também a lâmina usando a roda de inclinação e o colar de paragem.

Posso usar a serra sem a proteção da lâmina?

Use sempre a proteção da lâmina para operações de corte completo. Remova apenas para cortes não completos como dado ou rebaixo, mas recoloque imediatamente depois. Nunca opere sem proteções quando possível.

MANUAL DE UTILIZADOR STST1825 STANLEY

NÃO DEVOLVA ESTE PRODUTO NA LOJA, entre em contato com o Centro de Serviço STANLEY mais próximo de sua localidade.

REGRAS GERAIS DE SEGURANÇA

Aviso! Leia e compreenda todas as instruções. O descumprimento das instruções abaixo pode causar choques elétricos, incêndio e/ou lesões pessoais graves.

GUARDE ESTAS INSTRUÇÕES

INSTRUÇÕES DE SEGURANÇA Advertências gerais de segurança para ferramentas elétricas.

Advertência! Leia todas as advertências e instruções de segurança. Caso as advertências e instruções abaixo não sejam seguidas, podem ocorrer choques elétricos, incêndio e/ou lesões graves. Guarde todas as advertências e instruções para referência futura.

O termo “Ferramenta Elétrica” em todas as advertências listadas, abaixo se refere a ferramenta elétrica (com fio) operada por rede elétrica ou ferramenta elétrica operada por bateria (sem fio).

1. Segurança na área de trabalho
   a. Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas e mal iluminadas são propícias a acidentes.
   b. Não trabalhe com ferramentas elétricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas que podem provocar incêndios de poeiras ou vapores.
   c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. As distrações podem dar origem e fazer com que perca o controle da ferramenta.

2. Segurança elétrica

a. O plug da ferramenta elétrica deve encaixar na tomada. O plug não deve ser modificado de modo algum. Não utilize quaisquer plugs adaptadores com ferramentas elétricas ligadas à terra. Plugs sem modificações e tomadas adequadas reduzem o risco de choques elétricos.

b. Evite que o corpo entre em contato com superfícies ligadas à terra, como tubulações, radiadores, fogões e refrigeradores. Existe um maior risco de choque elétrico se o seu corpo estiver ligado à terra.

c. As ferramentas elétricas não podem ser expostas a chuva nem a umidade. A penetração de água na ferramenta elétrica aumenta o risco de choques elétricos.

d. Manuseie o cabo com cuidado. O cabo não deve ser utilizado para transportar ou pendurar a ferramenta, nem para puxar o plug da tomada. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou partes móveis. Cabos danificados ou torcidos aumentam o risco de choques elétricos.

e. Quando trabalhar com uma ferramenta elétrica ao ar livre, utilize um cabo de extensão apropriado para esse fim. A utilização de um cabo apropriado para áreas ao ar livre reduz o risco de choques elétricos.

f. Se for inevitável trabalhar com uma ferramenta elétrica num local úmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.

1. Segurança pessoal

a. Mantenha-se atento, observe o que está fazendo e seja prudente ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas elétricas poderá causar graves lesões.

b. Utilize equipamentos de proteção. Use sempre óculos de proteção. Use equipamentos de proteção como, por exemplo, máscara anti-poeiras, sapatos de segurança anti-derrapantes, capacete de segurança ou protetor auricular, da acordo com o tipo e a aplicação de ferramenta elétrica, reduz o risco de lesões.

c. Evite partidas repentinas. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente elétrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas elétricas com o dedo no botão ou ligar ferramentas elétricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes.

d. Retire eventuais chaves de ajuste ou chaves de fenda, antes de ligar a ferramenta elétrica. Uma chave de fenda ou chave de ajuste que se encontre numa peça rotativa da ferramenta elétrica poderá causar lesões.

e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, será mais fácil controlar a ferramenta elétrica em situações inesperadas.

f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha os cabelos, roupas e luvas afastadas das peças em movimento. Roupas largas, jóias ou cabelos longos podem ficar presos nas peças em movimento.

1. Uso e cuidados com a ferramenta elétrica

a. Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o trabalho pretendido. A ferramenta elétrica correta realizará o trabalho da melhor forma e com mais segurança, com a potência com que foi projetada.

b. Não utilize a ferramenta elétrica se o botão liga/desliga não funcionar. Qualquer ferramenta elétrica que não possa ser controlada com o botão é perigoso e terá de ser reparado.

c. Desligue o plug da tomada e/ou a bateria da tomada antes de proceder qualquer ajuste, trocar acessórios ou guardar ferramentas elétricas. Estas medidas de prevenção de segurança reduzem o risco de uma partida repentina da ferramenta elétrica.

d. Estas medidas de prevenção de segurança reduzem o risco de uma partida repentina da ferramenta elétrica. As ferramentas elétricas são perigosas se utilizadas por pessoas não qualificadas.

e. Faça a manutenção das ferramentas elétricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afetar o funcionamento das ferramentas elétricas. As peças danificadas devem ser reparadas antes da utilização da ferramenta elétrica. Muitos acidentes tem como causa uma manutenção insuficiente das ferramentas elétricas.

f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte com a manutenção adequada e as extremidades afiadas bloqueiam com menos frequência e são mais fáceis de controlar.

g. Utilize a ferramenta elétrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta elétrica para fins diferentes das normas de utilização podem resultar em situações perigosas.

1. Serviço

a. Peça a um técnico para fazer a manutenção de sua ferramenta elétrica utilizando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta elétrica será mantida.

1. Segurança elétrica

Sua Ferramenta tem isolamento duplo, portanto, não é necessário o uso de fio terra. Sempre verifique a tensão da rede elétrica que corresponda a tensão da placa de classificação.

Advertência! Se o cabo de força estiver danificado, deverá ser substituído pelo fabricante, pelo Centro de Serviço Autorizado da STANLEY ou uma pessoa igualmente qualificada para evitar acidentes. Se o cabo for reparado ou substituído por uma pessoa qualificada, mas não autorizada pela STANLEY, a garantia será perdida.

7. Rótulos da ferramenta

A etiqueta da ferramenta pode conter os seguintes símbolos:

Leia o manual de instruções

Hz ..... Hertz

W ...... Watts

..... Construção Classe II

Use proteção para olhos

min ..... minutos

.... Terminale de Aterramento

Use Proteção Auditiva

\~..... Corrente Alternada

= .... Corrente Direta

.... Símbolo de Alerta de Segurança

V ..... Volts

n_b ...... Sem Velocidade de Carga

.../min..

Revolução por min. ou alternação por minuto

CARACTERÍSTICAS (FIG. A)

1. Guia paralela
2. Coifa protetora da lâmina.
3. Lâmina separadora.
4. Travamento contragolpe.
5. Graminho.
6. Bancada.
7. Interruptor para Ligar/Desligar.
8. Pernas da base.
9. Empunhadura de elevação da serra.
10. Roda de inclinação da serra.
11. Lâmina da serra.
12. Chave inglesa.
13. Alavanca de impulso.

REGRAS DE SEGURANÇA ADICIONAIS PARA SERRAS DE BANCADA

⚠️ ¡Advertencia! Falha em seguir essas regras pode causar lesões graves.

1. Não opere esta máquina até que ela seja montada e instalada de acordo com as instruções.
2. Obtenha ajuda de outra pessoa qualificada se você não estiver familiarizado com o funcionamento desta máquina.
3. Siga todos os códigos de fiação e conexões elétricas recomendadas.
4. Use proteções sempre que possível. Verifique se elas estão em seus lugares, afixadas, e funcionando corretamente.
5. O retrocesso ("tranco") é uma tendência natural da peça de trabalho de ser lançada para trás

em direção ao operador quando a peça de trabalho inicialmente entra em contato com a lâmina ou se a peça de trabalho puxa a lâmina. O retrocesso é perigoso e pode resultar em lesões graves.

EVITE RETROCESSOS da seguinte forma:

a. mantenha a lâmina afiada e livre de ferrugem e resina ressecada.

b. mantenha a guia de corte paralela à lâmina da serra.

c. utilize as proteções da serra e espaçador para todos os trabalhos em que for possível, incluindo todos os cortes com a serra.

d. empurre a peça de trabalho contra a lâmina da serra antes de soltá-la.

e. nunca realize cortes longitudinais em uma peça de trabalho que esteja torcida ou deformada, ou não possua uma extremidade reta que sirva de guia.

f. utilize pentes quando um dispositivo anti-retrocesso não puder ser usado.

g. nunca serre uma grande peça de trabalho que não possa ser controlada.

h. nunca se oriente pela guia de corte quando fizer um corte transversal.

i. nunca serre uma grande peça de trabalho com nós frouxos ou outros defeitos.

1. Utilize proteções, separadores e retentores anti-retrocesso sempre que possível.

2. Retire peças cortadas e fragmentos da bancada antes de começar a serrar. A vibração da máquina pode fazer com que estes pedaços se desloquem para dentro da lâmina da serra e sejam arremessados. Após cortar, desligue a máquina. Quando a lâmina tiver parado completamente, remova todos os restos de serragem.

3. Nunca ligue a máquina quando a peça de trabalho estiver em contato com a lâmina.

4. Nunca passe a peça de trabalho entre a guia de corte e uma fresa rotativa moldadora.

5. Cortar a peça de trabalho sem usar a guia de corte ou o graminho é conhecido como corte do tipo mão livre. Nunca realize operações de mão livre. Use a guia de corte ou graminho para posicionar e guiar a peça de trabalho.

6. Segure firme a peça de trabalho contra o graminho ou guia de corte.

7. Cortar completamente de um lado a outro da peça de trabalho é conhecido como "serrar de lado a lado". Cortar longitudinalmente e cortar transversalmente são operações de "serrar lado a lado". Cortar com o veio (para baixo ao longo do comprimento da peça de trabalho) é cortar longitudinalmente. Cortar o veio transversalmente (ou de um lado a outro da peça de trabalho) é cortar transversalmente. Use

uma guia de corte ou sistema de guia de corte para cortar. NÃO use uma guia de corte ou sistema de guia de corte para cortar transversalmente. Em vez disto, use um graminho. Use varetas impulsionadoras para cortar uma peça estreita longitudinalmente.

1. Evite operações e posições da mão inadequadas, onde um escorregão repentino pode fazer com que a mão seja atingida pela lâmina.
2. Mantenha braços, mãos, e dedos longe da lâmina.
3. Nunca mantenha qualquer parte do seu corpo alinhada com o caminho da lâmina da serra.
4. Nunca coloque o braço em volta da bancada ou por cima da lâmina da serra.
5. Nunca tente liberar uma lâmina de serra parada, sem antes desligar a máquina.
6. Apóie peças longas ou largas de maneira adequada.
7. Nunca realize desenhos, montagens ou trabalhos de preparação na bancada ou área de trabalho quando a máquina estiver funcionando.
8. Desligueamáquinaeretireocabodatomadaantesde instalar ou remover acessórios, antes de ajustar ou mudar configurações, ou ao realizar reparos.
9. Desligue a máquina, retire o cabo da tomada e limpe a bancada/área de trabalho antes de deixar a máquina. Coloque o interruptor na posição “OFF” (“DESLIGADO”).

CONEXÕES ELÉTRICAS

Antes de ligar a máquina à tomada elétrica, certifique-se de que o interruptor esteja na posição OFF (DESLIGADO) e certifique-se que a corrente elétrica possua as mesmas características indicadas na máquina. Todas as conexões devem ter bom contato. Se a tensão estiver baixa, a máquina será danificada.

⚠️ Perigo! Não exponha a máquina à chuva ou opere a máquina em locais úmidos.

Antes de ligar a máquina à fonte de energia, certifique-se que o interruptor esteja na posição "OFF" (DESLIGADO).

MONTAGEM

Quando montar o suporte, recomendamos que os parafusos estejam apenas apertados, até que o suporte esteja completamente montado.

Antes de começar a montar as pernas do suporte, desembale totalmente a serra e coloque as partes individuais. Identifique claramente as partes

mostradas na Fig. A1 e A2, incluindo os acessórios.

Reúna estas partes e certifique-se de que tem a quantidade correta das peças mostradas.

Cavilhas Arruela Porca

Seleccione as seguintes partes:

2 x Parte 1

1 x Parte 3

1 x Parte 5

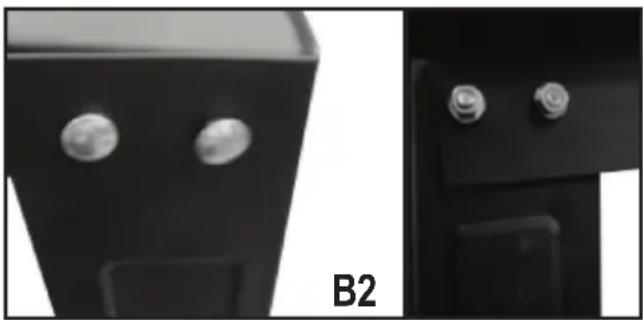

Coloque as partes juntas como mostrado na Fig.

B1, B2 e B3. Isto se realiza melhor, simplesmente colocando as partes soltas, juntas no chão. Tendo todas as partes colocadas corretamente, comece o processo de montagem.

Alinhe os orifícios e fixe com os parafusos sextavados (a) como mostrado na Fig. B1.

NÃO aperte completamente os parafusos, porcas e roldanas neste ponto. Apertar com o dedo será suficiente.

Paso 2

Repita o Passo 1 com a finalidade de que haja dois marcos montados.

Seleccione as seguintes partes:

2 x Parte 2

2 x Parte 4

Estas formarão as travessas entre os marcos montados anteriormente. Coloque as partes planas no chão. Una a parte mais comprida (2) e fixe-a ao marco no centro das colunas. Observe que a Parte 2 deve ser colocada

como mostrado na Fig.B4. Una a Parte 4 (travessa, na parte superior) com a parte superior do marco. Observe que a Parte 4 deve ser colocada como mostrado na Fig. B4.

Paso 4

Agora coloque e una as extremidades da parte superior e centre os suportes do marco com ao mesmo. Certifique-se de que os suportes estejam colocados como mostrado na Fig. B5.

Paso 5

Quando estiver satisfeito com a montagem do marco, aperte completamente TODOS os parafusos sextavados. Finalmente, monte os 4 pés de borracha na parte inferior de cada uma das pernas (consulte a Fig. B6).

Há quatro orifícios para montagem na base da serra 4 que correspondem aos orifícios de montagem, estão localizados no plano superior do suporte. Coloque a serra de bancada no suporte, faça coincidir os orifícios da base da serra com os orifícios do suporte e fixe-os com 4 parafusos sextavados (b) fornecidos. Aperte completamente.

Ajuste a lâmina separadora (FIG. D1-D3)

A lâmina separadora (3) tem duas posições: posição de armazenamento (Fig. D1) e posição de trabalho (Fig. D2). Quando desembalar a lâmina separadora esta estará na posição de armazenamento.

Ranhuras Orifícios de posicionamento trabalho

Nível de bloqueio

Para colocar a lâmina separadora na posição de trabalho:

a. Retire a placa de garganta da lâmina.
b. Alce a lâmina até a posição mais alta, girando no sentido contrário dos ponteiros do relógio. Ajuste o chanfro a 0°. Certifique-se de que o chanfro esteja hermeticamente fixado.
c. Libere a lâmina separadora fixando a alavanca puxando-a para cima.
d. Puxe a lâmina separadora para acima para a posição de trabalho. Os dois orifícios da posição de trabalho devem ficar alinhados com as duas cavilhas no dispositivo.
e. Fixe a lâmina separadora empurrando para baixo a alavanca de travamento da lâmina separadora.
Nota: Certifique-se de que a lâmina separadora esteja completamente fixa.
f. Coloque novamente a placa de garganta da lâmina.

Ajustar a lâmina separadora para que fique na posição de armazenamento:

Repita os passos a, a, c, descritos anteriormente e deslize a lâmina separadora para baixo para que fique na posição de armazenamento. Fixe a alavanca de bloqueio da lâmina separadora. Baixe a lâmina à posição mais baixa. A lâmina separadora deve estar debaixo da bancada da serra.

Para ajustar a altura da lâmina separadora (Fig. D3)

Solte as duas porcas (c). Ajuste as duas porcas (d) para certificar-se de que a lâmina separadora esteja aproximadamente a 1/8" (3 mm) sobre as extremidades da lâmina. Aperte as duas porcas (c).

Para ajustar o alinhamento da lâmina separadora A lâmina separadora deve estar ALINHADA com a lâmina da serra. Solte as duas porcas (c) e alinhe a lâmina separadora com a lâmina da serra. Depois de alinhar, sustente a lâmina separadora. Para evitar lesões pessoais, sempre desligue a serra da fonte de energia antes de realizar quaisquer ajustes.

Instalar os travamentos contragolpes (Fig. F1 e F2) Nota: A lâmina separadora (3) deve estar na posição de trabalho para instalar a montagem dos travamentos contragolpe.

1. Alce a lâmina até a posição mais alta e ajuste o chanfro a 0°. Certifique-se de que o chanfro esteja hermeticamente fixado.
2. Coloque a montagem do travamento contragolpe sobre a Ranhura do “orifício chave” (1) (Fig. D2) na lâmina separadora (3). Pressione a tampa de plástico na cavilha de travamento na direção mostrada na

Fig. F1. Gire a alavanca para baixo e certifique-se de que a cavilha de travamento encaixe completamente na ranhura (1).

1. Libere a tampa plástica para poder fixá-la na montagem. Certifique-se de que não haja nenhum movimento na montagem do travamento contragolpe.

Para desinstalar a montagem do travamento contragolpe, pressione a tampa plástica na cavilha de travamento para liberá-la. Gire a alavanca para baixo, puxe-a e retire a montagem da lâmina separadora.

Tampa de plástico

Instalar a coifa protetora da lâmina (Fig. G1 y G2)

1. Posicione a montagem da coifa protetora da lâmina sobre a ranhura com forma de "L" (2) na lâmina separadora, para que a cavilha (1) encaixe completamente na ranhura (2). Consulte a Fig. G1.
2. Coloque a montagem da coifa protetora da lâmina para baixo, na lâmina separadora. Pressiones o botão de travamento.
3. Deslize a montagem da coifa protetora da lâmina para trás e empurre-a levemente para frente de para que a cavilha do travamento encaixe completamente na ranhura (3).
4. Libere o botão do travamento para fixar. Consulte a Fig. G2.

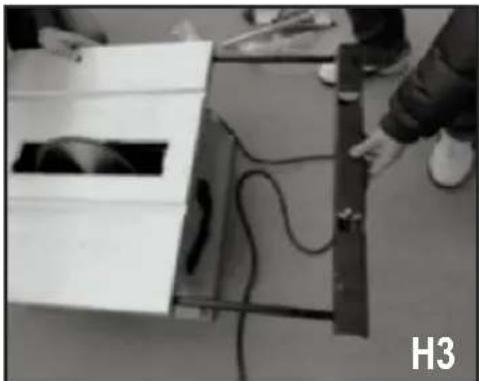

Instalar a bancada de extensão e o trilho de extensão Insira as peças de extensão nos orifícios da bancada (Consulte a Fig. H1) e aparafuse o puxador (Consulte a Fig. H2)

Insira os trilhos de extensão nos orifícios da bancada (Consulte a Fig. H3)

Monte a empunhadura (consulte a Fig. H4) Coloque a empunhadura na bancada de extensão e aperte-o com os parafusos fornecidos.

Montagem da bancada da serra Alçando e baixando a empunhadura

1. Monte a empunhadura de elevação da lâmina (9) na roda, apertando a porca da empunhadura. (Consulte a Fig. I)


1. Monte a empunhadura de travamento na parte frontal da guia paralela (1) apertando a porca a empunhadura. (Consulte a Fig. J1)
2. Caso necessário, libere a empunhadura de travamento puxando-a para cima. Monte a guia paralela na serra de modo que a parte lateral com o indicador fique na parte da escala da serra. (Consulte a Fig. J2). Comece deslizando a frente da guia paralela na parte frontal da bancada de modo que a placa de travamento frontal entre em contato com a parte frontal da bancada, depois puxe para baixo na parte posterior da guia paralela, de modo que a guia fique nivelada na bancada. Certifique-se de que ambas as placas de travamento entrem em contato com as bordas frontais e posteriores da bancada. (Consulte a Fig. J3)

Ajuste da guia paralela

1. A guia paralela vem ajustado de fábrica para estar num ângulo de 90° na parte frontal da bancada. Caso não esteja num ângulo de 90°, solte os dois parafusos sextavados da parte frontal superior da guia paralela e ajuste o ângulo da guia para que fique a 90°. (Consulte a Fig. K1)
2. Mexa a guia paralela para que entre em contato com a parte lateral da lâmina (o ponto zero) e despois

verifique que o indicador de posição da guia paralela esteja na marca "0" da escala. Caso não seja assim, solte o parafuso e posicione o indicador em "0" e despois aperte novamente o parafuso. (Consulte a Fig. K2)

Nota: É necessário retirar a coifa protetora da lâmina e a lâmina separadora para realizar este ajuste.

OPERAÇÃO Interruptor de Segurança de Ligado/Desligado

Atenção! Antes de ligar o interruptor de Ligado/Desligado, certifique-se de que a proteção da agulha esteja instalada corretamente e operando adequadamente. Para ligar a máquina, abra a chave de segurança e pressione o interruptor na posição "LIGADO". (Consulte a Fig. L)

Quando girar o interruptor para a posição de "LIGADO", detenha-se em qualquer lado da lâmina, mas nunca diretamente frente a esta. Permita que a lâmina atinja a velocidade total antes de cortar. Para deter a máquina, pressione o interruptor na posição "DESLIGADO" (Consulte a Fig. M), ou abra a chave de segurança para garantir o interruptor de LIGADO/DESLIGADO na posição de "DESLIGADO".

Empunhadura de elevação da lâmina

A empunhadura de elevação da lâmina se usa para elevar e abaixar a lâmina da serra. Gire no sentido dos ponteiros do relógio para abaixar a lâmina e no sentido contrário dos ponteiros do relógio para alçá-la. (Consulte a Fig. N)

Roda de inclinação da lâmina

A roda de inclinação da lâmina (10) se usa para inclinar a lâmina da serra para um corte chanfrado. (Consulte a Fig. O).

O anel de parada mantém o mecanismo de chanfradura na posição desejada. (Consulte a Fig. P).

Quando ajustar o ângulo de corte, solte o anel de parada girando-o no sentido contrário dos ponteiros do relógio. Gire a roda de inclinação da lâmina e use a escala de chanfradura. Ajuste a lâmina no ângulo desejado. Aperte o anel de parada girando-o no sentido dos ponteiros do relógio. Antes de girar a serra na bancada para “LIGADO”, certifique-se de que todas as peças estejam bem apertadas para evitar que a lâmina nude durante a operação.

A lâmina separadora (3) separa as duas peças de madeira que resultam despois de que a peça de trabalho é empurrada através da lâmina da serra. A lâmina separadora evita a união e contragolpe.

Guia paralela (consulte a Fig. Q)

A guia paralela se usa para todas as operações de extração. Nunca realize una extração com as mãos livres sem que a guia esteja no seu lugar e fixada de forma segura.

O graminho (5) é usado para realizar cortes cruzados e cortes angulares. A cabeça do medidor fixa-se na posição sustentando o parafuso sextavado do travamento. Certifique-se de que o parafuso sextavado da trava esteja bem ajustado antes de iniciar um corte. Para ajustar o ângulo do graminho, solte a empunhadura do travamento do graminho e gire o corpo do mesmo para que a marca “0” da extremidade dos pontos da barra de deslizamento, atinjam a posição desejada. Depois, aperte a empunhadura do travamento.

Nota: O corpo do graminho possui marcas com incrementos de 5 graus. A barra deslizante tem marcas com incrementos de 1 grau. Leia os dois, para obter a graduação exata do ângulo. Para ajustar o topo do graminho, solte a botão do travamento e deslize o topo para a posição desejada. Despois aperte o botão de travamento.

Alavanca de impulso (consulte a Fig. T)

O dispositivo se usa para alimentar a peça de trabalho através da serra, durante os cortes paralelos estreitos. A alavanca de impulso (13) ajuda a manter as mãos do operador afastadas da lâmina. Use a alavanca de impulso para larguras de extração inferiores a 6" (150 mm) e maiores que 2" (50 mm).

Trocar a lâmina da serra

Sempre desligue a serra da fonte de energia antes de realizar a manutenção, para evitar o risco de lesões pessoais sérias.

Para retirar a lâmina:

1. Retire a coifa protetora da lâmina e a placa de garganta da lâmina (Consulte a Fig. U).
2. Alce a lâmina até atingir a posição mais alta possível.
3. Para evitar que o eixo gire, coloque uma das chaves inglesas na parte plana do flange.
4. Coloque a segunda chave numa porca do eixo.
5. Gire a segunda chave inglesa no sentido dos ponteiros do relógio para apertar, e no sentido contrário aos ponteiros do relógio, para soltar. Solte e retire a porca do eixo. (Consulte a Fig. V).
6. Retire o flange e puxe a lâmina para fora da flecha do motor.
7. Para instalar a lâmina, realize o procedimento contrário

▲ Importante! A rotação da lâmina é no sentido dos ponteiros do relógio, quando observada desde o lado direito da serra. Certifique-se de que a marca de rotação de direção na lâmina coincida com esta.

OPERAÇÕES BÁSICAS DA SERRA DE BANCADA

a. Quando realizar um corte cruzado, um corte angular, um corte chanfrado, um corte angular composto ou um rebaixo através da extremidade de uma peça de trabalho estreita, use o graminho.
b. Nunca realize estes cortes com as mãos livres ou de modo que suas mãos ou dedos entrem em contato com a lâmina.
c. Sempre fixe o ângulo do graminho quando estiver em uso.
d. Exceto quando realizar cortes de extração, retire a guia paralela da bancada (6).
e. Certifique-se de que coifa protetora da lâmina esteja montada para todos através das operações de corte (a lâmina corta através da espessura completa da madeira). Volte a fixar a coifa protetora Imediatamente depois de terminar os cortes de dado, moldagem ou rebaixo.
f. A lâmina deve estender-se aproximadamente 1/8" (3 mm) sobre a parte posterior da peça de trabalho.
g. Use a alavanca de impulso sempre que realizar um corte estreito.

O corte cruzado é um corte de madeira através do veio a 90° ou um quadrado tanto na borda quanto no lado plano da madeira. Isto se realiza com o graminho ajustado a "0". Antes de utilizar o graminho, certifique-se de que esteja bem fixo. É possível utilizar o graminho em quaisquer das ranhuras na bancada.

O corte cruzado de ângulos é cortar a madeira a um ângulo diferente de 90°. Siga os mesmos procedimentos que seguiria para um corte cruzado. Ajuste o graminho no ângulo desejado.

O corte cruzado chanfrado é o mesmo que o corte cruzado, exceto que a lâmina também está ajustada a um ângulo diferente de 90°. Ajuste a lâmina no ângulo desejado, usando a roda de inclinação da lâmina.

O corte angular composto é uma combinação do corte angular e o corte cruzado chanfrado. O corte é realizado a um ângulo diferente de 90° tanto para a borda quanto para o lado plano da madeira. Ajuste o graminho e o chanfro da lâmina no ângulo desejado, e certifique-se de que esteja fixo tanto o graminho quanto o anel de parada chanfrado da lâmina.

Extração (Consulte a Fig. Q)

A extração é o corte de una peça de madeira com o veio. Isto se realiza usando a guia paralela. Posicione a guia na largura desejada do corte extração e fixe-a no seu lugar.

Antes de começar a extração, certifique-se que de:

a. A guia de extração esteja paralela à lâmina da serra. b. A lâmina separadora esteja alinhada adequadamente com a lâmina da serra. Quando extrair bordas compridas ou painéis maiores, sempre use um suporte de uma peça de madeira. Mantenha o material a ser cortado contra a guia paralela e alimente-o através da lâmina com uma pressão fixa e suave.

Aplique pressão de alimentação sob a peça de trabalho somente entre a lâmina e a guia paralela, para evitar que a peça fique unida contra a lâmina e ocasione um contragolpe. Quando as bordas de extração são mais estreitas que 6" (150 mm), use uma alavanca de impulso para alimentar a peça de trabalho até que seja liberada da bancada.

Extração chanfrada (Consulte a Fig. T)

Quando o material de extração chanfrado é de 6" (150 mm) ou mais estreito, somente use a guia paralela no lado direito da lâmina.

Deslocamento (Consulte a Fig. Y)

Use a extensão do lado direito, na posição estendida, como um puxador temporal para transportar a serra de bancada com rodas.

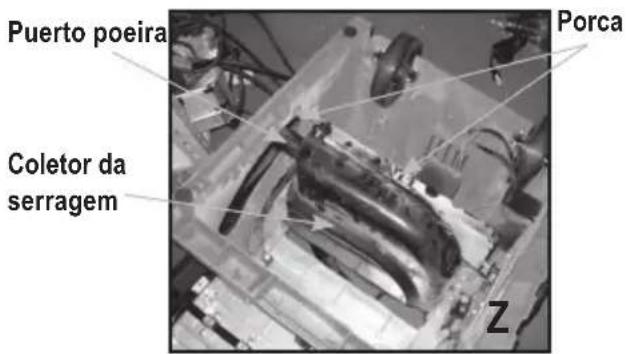

Coleta de serragem (Consulte a Fig. Z)

Esta serra de bancada está equipada com um coletor de serragem removível. Pode-se fixar um sistema coletor de serragem para o porto de pó e assim ajudar a retirar a serragem da área de trabalho.

Para retirar o coletor de serragem, simplesmente solte as duas porcas e retire o coletor de serragem da serra.

APLIÇÕES

Pontas de corte

1. Certifique-se de que o corte seja realizado no lado de resíduos da linha de medição.
2. Corte a madeira com o lado terminado para acima.
3. Sempre tenha um suporte adequado para madeira, conforme esta sai de lâmina.
4. Realize um corte de teste para cortes importantes.
5. Sempre utilize a configuração de profundidade da

lâmina correta. A parte superior dos dentes da lâmina devem liberar a parte superior do material a ser cortado, através de 1/8" (3 mm) a 1/4" (6 mm).

1. Inspecione a peça de trabalho para ver se há nós ou pregos antes de começar um corte. Retire todos os nós soltos com um martelo.
2. Sempre use lâminas configuradas adequadamente, afiadas e limpas. Nunca realize um corte com uma lâmina sem fio
3. Quando realizar um corte, aplique pressão regular e fixa. Nunca force um corte
4. NÃO corte madeira torta ou úmida.
5. Sempre sustente sua peça de trabalho firmemente, com ambas as mãos ou use uma alavanca de impulso ou um bloco de impulso.

GUIDE AS FERRAMENTAS

Retire o plugue da tomada antes de realizar qualquer ajuste, ou realizar manutenção.

Mantenha as ferramentas com fio e limpas para um melhor desempenho e segurança. Inspecione os cabos da ferramenta periodicamente e revise se estão danificados, procure assistência técnica autorizada e peça que seja convertada. Sua ferramenta elétrica não precisa de lubrificação ou manutenção adicional. Não há peças da ferramenta as quais o usuário possa dar manutenção. Nunca use água ou limpadores químicos para limpar sua ferramenta elétrica. Limpe com um pano seco. Sempre armazene sua ferramenta elétrica em um lugar seco. Mantenha limpas as ranhuras de ventilação do motor. Mantenha todos os controles de trabalho livres de pó. Caso observe algumas faíscas intermitentes nas ranhuras de ventilação, isto é normal e não danificará sua ferramenta elétrica.

Caso o cabo de fornecimento esteja danificado, o fabricante deve substituí-lo, seu agente de serviço ou pessoas qualificadas para evitar perigos.

▲ Importante! Para assegurar a SEGURANÇA e CONFIABILIDADE do produto, os reparos, manutenção e ajustes (exceto os listados neste manual) devem ser executados por centros de serviço autorizados ou outras empresas de serviço qualificadas, sempre utilizando peças de reposição idênticas.

ACESSÓRIOS

2 chaves da lâmina, 1 guia paralela, 1 graminho e 1 alavanca de impulso

Recomendamos que compre seus acessórios na mesma loja onde comprou a ferramenta. Use acessórios de boa qualidade marcados com um nome de uma marca reconhecida. Escolha o tipo conforme ao trabalho que pretende realizar. Consulte a embalagem dos acessórios para obter maiores detalhes. O pessoal da loja pode lhe ajudar e oferecer assessoramento.

PROTEÇÃO DO MEIO AMBIENTE

Coleta Seletiva. Este produto não deve ser descartado junto com o lixo doméstico normal. Caso ache necessário que seu produto STANLEY seja substituído, ou caso não seja mais útil para você, não jogue-o fora junto com o lixo doméstico normal. Disponibilize este produto para coleta seletiva.

A coleta seletiva de produtos e embalagens usadas permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir poluição ambiental e reduz a demanda de matéria prima. Regulamentos locais podem prever a coleta seletiva de produtos elétricos, em lixeiras municipais ou pelo vendedor ao comprar um produto novo.

INFORMAÇÕES DE SERVIÇO

A STANLEY possui uma das maiores Redes de Serviços do País, com técnicos treinados para manter e reparar toda a linha de produtos STANLEY. Ligue: 0800-703 4644, para saber qual é a mais próxima de sua localidade.

ESPECIFICAÇÕES STST1825

AR, B2C	220V ~ 50Hz
B3	120V ~ 60Hz
B2	220V ~ 60Hz
BR	127V ~ 60Hz
Ampères	15A
No. de velocidade de carga	4800/min (rpm)
Diâmetro da lâmina	254mm (10")
Tamanho da bancada	610mm x 508mm(24" x 20")
Tamanho da bancada	669mm x 521mm(26" x 21")
Para a versão de Argentina
Profundidade de corte máximoa 45°	56mm (2,2")
Profundidade de corte máximoa 90°	76mm (3")
Faixa de chanfro da lâmina	0 - 45°
Peso	30,55kg

DETECÇÃO DE PROBLEMAS

Problema Possível Causa Solução
A serra não liga	1. A serra não está ligada.2. Há um fusível ou interruptor de circuito fundido.3. O cabo está danificado.4. Há escombros no interruptor de LIGADO/DESLIGADO	1. Ligue à alimentação de energia.2. Substitua o fusível ou volte a ajustar o interruptor de circuito.3. Aproxime-se a um centro de serviço autorizado para substituir o cabo de energia.4. Limpe os escombros acumulados
Não realiza cortes de extração exatos de 45° e de 90°	1. Não está ajustada a parada positiva.2. Não está ajustado o apontador do ângulo da lâmina	1. Verifique a lâmina com um quadrado e ajuste.2. Verifique a lâmina com um quadrado e ajuste o apontador do ângulo da lâmina
A lâmina de material belisca quando corta	1. A guia paralela não está alinhada com a lâmina.2. Madeira torta, a borda contra a guia não é reta.	1. Verifique e ajuste a guia paralela.2. Selecione outra peça de madeira
O material une-se a lâmina separadora	1. A lâmina separadora não está alinhada corretamente com a lâmina.	1. Verifique e alinhe a lâmina separadora com a lâmina da serra
A serra realiza cortes insatisfatórios	1. Lâmina sem fio.2. Lâmina montada para trás.3. Borracha ou resina na Lâmina.4. Lâmina incorreta para o trabalho.	1. Substitua a lâmina.2. Gire a lâmina.3. Retire a lâmina e limpe.4. Mude a lâmina correta.
Contragolpe do material da lâmina	1. A guia paralela está fora de ajuste.2. A lâmina separadora não está alinhada com a lâmina.3. Alimentar mercadoria sem a guia paralela.4. Lâmina sem fio.5. O botão de chanfrado não é hermético.	1. Alinhe a guia paralela com a ranhura do graminho.2. Alinhe a lâmina separadora com a lâmina.3. Instale e use uma guia paralela.4. Substitua a lâmina.5. Aperte o botão.
A lâmina não se eleva ou se inclina livremente	1. Há serragem e sujeira na elevação / inclinação	1. Escove ou assopre o pó solto e a sujeira
A lâmina não atinge sua velocidade, restabelece os disparos muito facilmente.	1. O cabo de extensão é muito leve ou muito comprido.2. Tensão muito baixa	1. Substitua o cabo de extensão com o tamanho adequado.2. Entre em contato com o eletricista
A serra vibra em excesso. 1. A serra não está montada de forma segura na bancada de trabalho.2. A bancada ou o suporte estão num piso irregular.3. A lâmina da serra está danificada	1. Aperte todo o hardware de montagem.2. Volte a coloca-lo num piso regular.3. Substitua a lâmina.

Solamente para propósito de Chile:

Solamente para propósito de México:
