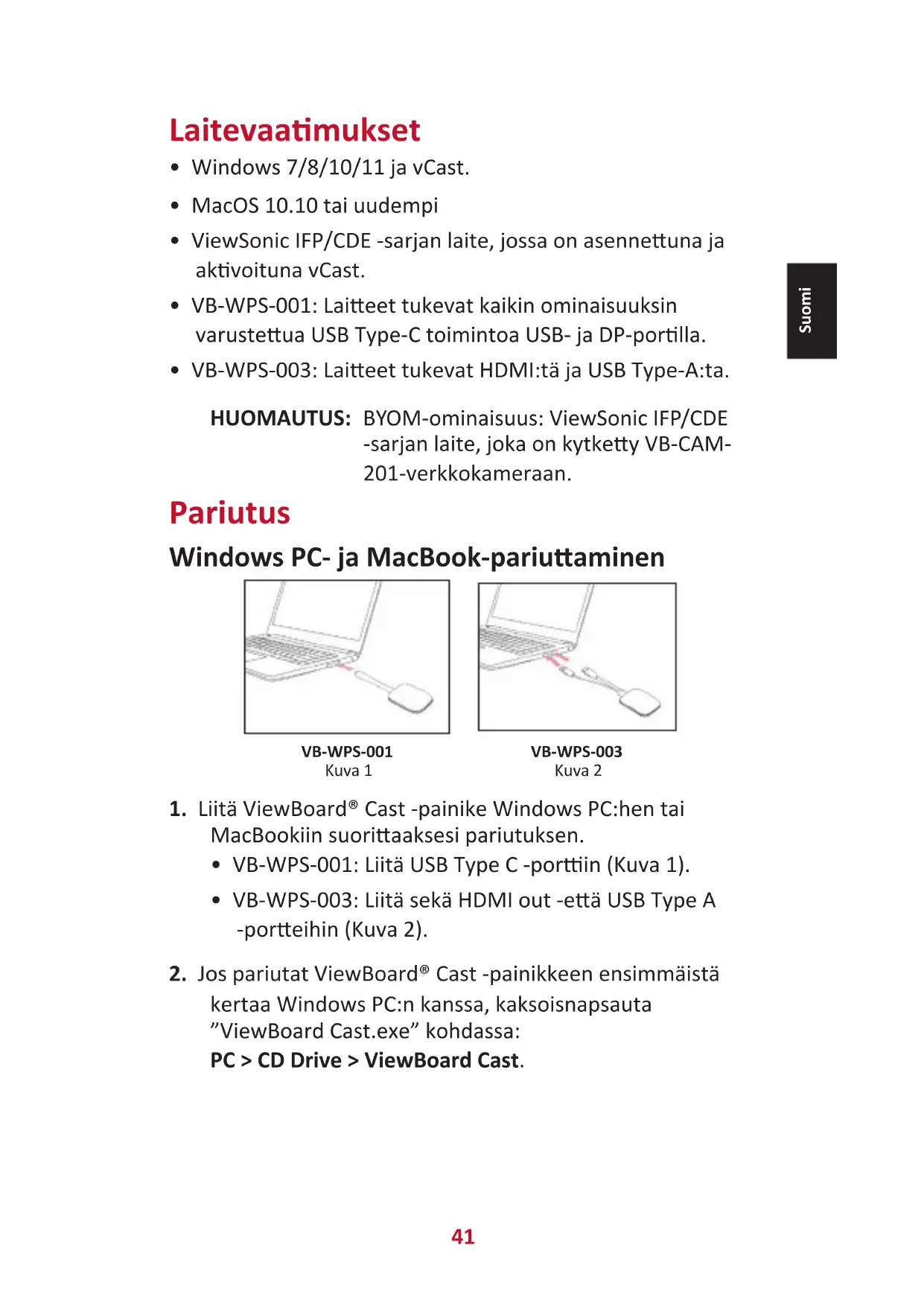

KÄYTTÖOHJE VBWPS001 VIEWSONIC

• Windows 7/8/10/11 ja vCast.
  • MacOS 10.10 tai uudempi
• ViewSonic IFP/CDE -sarjan laite, jossa on asennettuna ja aktivoituna vCast.
• VB-WPS-001: Laitteet tukevat kaikin ominaisuuksin varustettua USB Type-C toimintoa USB- ja DP-portilla.
• VB-WPS-003: Laitteet tukevat HDMI:tä ja USB Type-A:ta.

HUOMAUTUS: BYOM-ominaisuus: ViewSonic IFP/CDE-sarjan laite, joka on kytketty VB-CAM-201-verkkokameraan.

Pariutus

Windows PC- ja MacBook-pariuttaminen

1. Liitä ViewBoard® Cast -painike Windows PC:hen tai MacBookiin suorittaaksesi pariutuksen.

• VB-WPS-001: Liitä USB Type C -porttiin (Kuva 1).
- VB-WPS-003: Liitä sekä HDMI out -että USB Type A -portteihin (Kuva 2).

1. Jos pariutat ViewBoard® Cast -painikkeen ensimmäistä kertaa Windows PC:n kanssa, kaksoisnapsauta "ViewBoard Cast.exe" kohdassa:

PC > CD Drive > ViewBoard Cast.

HUOMAUTUS: Jos käytät MacBookia, syötä käyttäjän salasana käyttääksesi sovelluksen asennuskäyttöoikeutta.

1. PC:llä sovellus asennettuna ViewBoard® Cast käynnistyy automaattisesti, kun ViewBoard® Cast -painike on liitetty PC:hen.

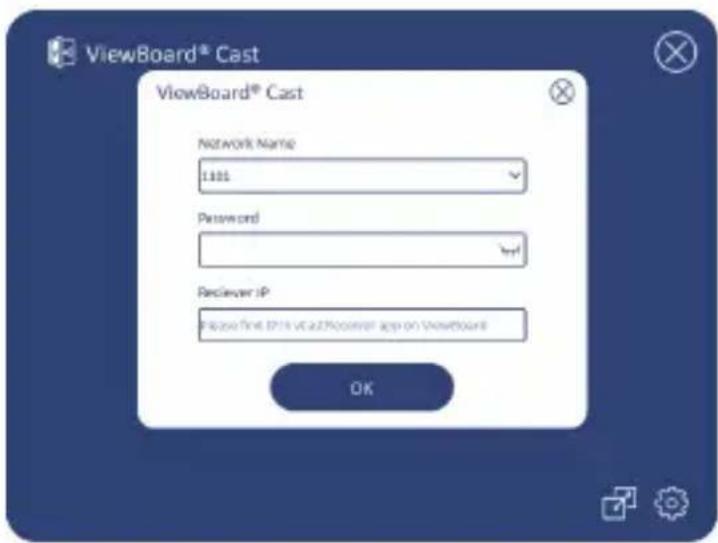

2. Pariutusvalintaikkuna ponnahtaa esiin PC:ssä. Syötä verkkonimi, salasana ja vCastReceiver-IP-osoite, joka näkyy IFP/CDE-laitteiden aloitusnäytössä.
3. Napsauta OK suorittaaksesi ViewBoard® Cast -painikkeen ja IFP/CDE-laitteiden pariuttamisen loppuun (Kuva 3).

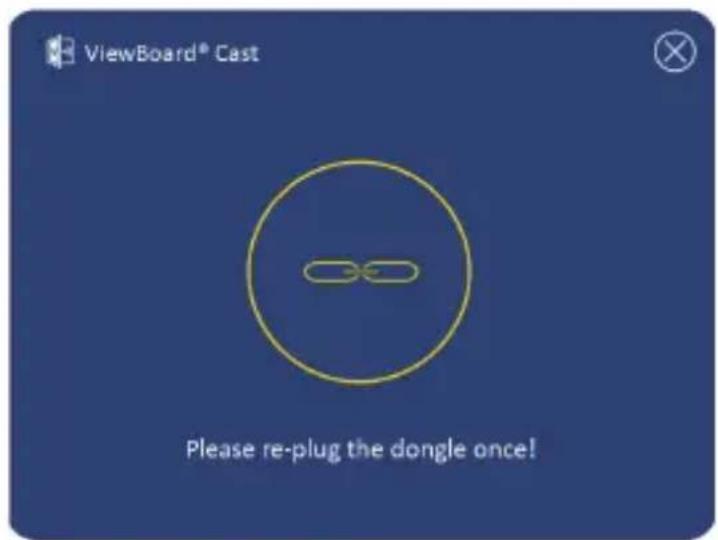

1. Irrota ViewBoard® Cast -painike ja liitä se takaisin käynnistääksesi jakamisen (Kuva 4).

1. Jos ViewBoard® Cast -painike on pariutettu ja haluaisit pariuttaa sen toisen IFP/CDE-laitteen kanssa, napsauta "Pariutuksen vaihto"-painiketta oikeassa alakulmassa (Kuva 5) ja syötä verkkotiedot uudelleen pariuttaaksesi ViewBoard® Cast -painikkeen uudelleen (Kuva 6). Kun ViewBoard® Cast -painike on pariutettu uudelleen, irrota se ja liitä takaisin paikalleen käynnistääksesi jakamisen.

Voit liittää ViewBoard® Cast -painikkeen myös IFP/CDE-laitteisiin pariuttaaksesi, jos IFP/CDE-laitteet on liitetty LAN-verkkoon (Ethernet-kaapeli).

VB-WPS-001:

1. Kiinnitä USB Type C - USB Type A -sovitin VB-WPS-001ViewBoard® Cast -painikkeeseen (Kuva 7).

2. Liitä sitten ViewBoard® Cast -painike IFP/CDE-laitteiden USB-porttiin paritusta varten.

1. Liitä USB Type A -kaapeli IFP/CDE-laitteiden USB-porttiin paritusta varten.

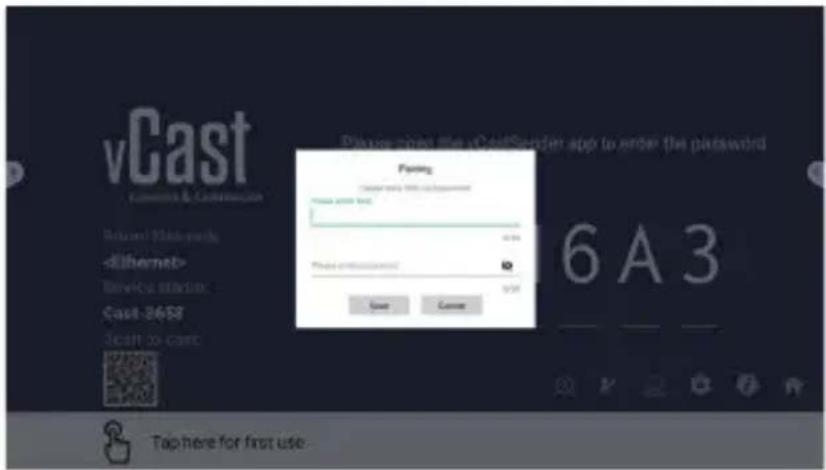

2. A "Pairing (Pariutus)"-valintaikkuna tulee näkyviin.
3. Syötä verkkonimi ja salasana ja valitse sitten Save (Tallenna) pariuttaaksesi (Kuva 8).

HUOMAUTUS: Varmista, että ViewBoard® Cast -painike on liitetty Windows PC:hen/MacBookiin.

1. Kun ViewBoard® Cast -painike on liitetty laitteeseesi, LED-merkkivalo vilkkuu sinisenä. Laitteesi on valmis näytön jakamiseen, kun LED-merkkivalo muuttuu tasaisesti siniseksi palavaksi (Kuva 1).

2. Napauta ViewBoard® Cast -painikkeen painiketta jakaaksesi laitteesi näytön toiseen näyttöön. LED-merkkivalo muuttuu sinisestä valkoiseksi, kun sen liittäminen ja jakaminen on onnistunut (Kuva 2).

3. Jos LED-merkkivalo vain vilkkuu valkoisena ja yhteyden muodostaminen epäonnistuu, varmista, että IFP/CDE-laitteet toimivat oikein, ja että pariutustiedot on syötetty oikein (Kuva 3 ja 4).

BYOM

Johdanto

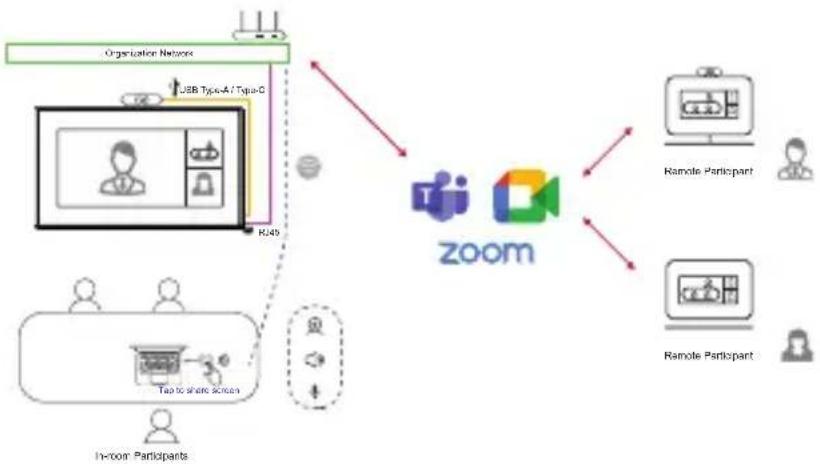

ViewBoard Cast -painikkeen edistynyt BYOM (Bring Your Own Meeting) -ominaisuus mahdollistaa oman kannettavasi käytön videokokouksen isäntänä haluamallasi kokousohjelmistolla (esim. Microsoft Teams, Zoom ja Google Meet). Voit laajentaa kokoustasi ViewSonic IFP/CDE -sarjan laitteeseen optimoiden siten työpaikan tuottavuuden.

HUOMAUTUS: Tämän ominaisuuden käyttämiseen tarvitaan ViewSonic IFP/CDE -sarjan laite, jossa on sisäänrakennettu tai ulkoinen USB-VB-CAM-201-verkkokamera.

BYOM-ominaisuuden käyttäminen

1. Liitä ViewBoard Cast -painike kannettavaasi.
2. Käynnistä vCast -sovellus tai vCastPro ja odota, kunnes ViewBoard Cast -painike on muodostanut yhteyden kameraan.

HUOMAUTUS: Yhteys kameraan on muodostettu, kun kamerakuvake ViewBoard Cast -issa muuttuu harmaasta valkoiseksi.

1. Aloita kokous Microsoft Teams -, Zoom- tai Google Meet -ohjelmistolla kannettavastasi.
2. Napauta ViewBoard Cast -painiketta jakaaksesi sisällön ViewBoard IFP/CDE -laitteeseen.
3. Valitse "ViewBoard Cast" Mikrofoni/Kaiutin-lähteeksi ja "ViewBoard Webcam" kameralähteeksi kokousohjelmistosta.

HUOMAUTUS: Katso ruutukaappaus seuraavalla sivulla.

Kokousohjelmisto	Audio- ja Video-asetukset
Microsoft Teams	Audio
	Video
Google Meet	Audio
	Video
	Audio
	Video

Verkkosuositus

- Wi-Fi: 802.11ac 5G Hz:n kanavataulukko muille kuin DFS-kanaville maassasi.

HUOMAUTUS: Yhdysvalloissa kanavat ovat 36–48 ja 149-165.

- Kaistanleveys: Vähintään 10 Mbps tyypillisessä käytössä. Viiveen tulee olla alle 50 ms HD-videostriimauksella, yli 10 Mbps vaaditaan.

- Portit:

» TCP 56789, 25123, 8212, 8000, 8600

» UPD 48689, 25123

- Portti- ja DMS-aktivointi:

» Portti: 443

» Palvelinportti: TCP 443

» Palvelimen FQDN-nimi: https://vcastupdate.viewsonic.com

Liite

Vianetsintä

Tässä osassa kuvataan eräitä tavallisia ongelmia, joita voi esiintyä ViewBoard Cast -painiketta käytettäessä.

HUOMAUTUS: Ota yhteyttä myyntiedustajaan tai IT-osastoon, jos ongelmia esiintyy edelleen.

Ongelma tai vika Mahdolliset ratkaisut
ViewBoard Cast -painike ei pariudu IFP/CDE-laitteen kanssa	Tarkista, onko ViewBoard Cast -painike liitetty kannettavaasi.Tarkista, muuttuuko LED-merkkivalo tasaiseksi siniseksi.
LED-merkkivalo vilkkuu vain valkoisena	Tarkista toimiiko IFP/CDE-laite oikein.Tarkista onko pariutustiedot syötetty oikein.
IFP/CDE-laitetta ei löydy kokousohjelmistosta	Liitä USB-verkkokamera uudelleen IFP/CDE-laitteeseen ja käynnistä IFP/CDE-laite.
Audio ja/tai video ei lähetä IFP/CDE-laitteesta	Tarkista kokousohjelmiston laiteasetukset.Tarkista kannettavan ja IFP/CDE-laitteen äänenvoimakkuusasetukset.Käynnistä IFP/CDE-laite uudelleen.
Audio ja/tai video lakkaa toimimasta kokouksen aikana	Tarkista, että verkkosignaali on vahva.Tarkista kokousohjelmiston laiteasetukset.Pariuta ViewBoard Cast -painike uudelleen IFP/CDE-laitteen kanssa.Käynnistä vCast tai vCastPro uudelleen ja yhdistä kannettavasi IFP/CDE-laitteeseen.

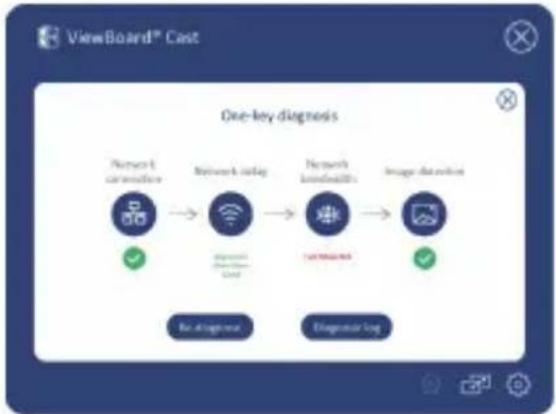

Huono audio- ja/tai videolaatu IFP/CDE-laitteen kautta.	Varmista, että Wi-Fi-verkkosignaali on hyvä.Käytä 5 GHz:n kanavaa. Varatun kaistanleveyden tulee olla vähintään 10 Mbps tai korkeampi.Painikkeiden ja IFP/CDE-laitteiden verkkotila voidaan havaita yhden näppäimen diagnoositoiminnolla.SOP: Käynnistä ViewBoard Cast -ohjelma> Napsauta “Asetukset”-kuvaketta > Valitse “Yhden näppäimen diagnoosi” > Napsauta “Käynnistä” yhden näppäimen diagnoosi -sivulla.Käynnistä vCast tai vCastPro uudelleen.
“NO DISPLAYPORT SIGNAL” (ei näyttöportin signaalia) tai “NO HDMI SIGNAL” (ei HDMI-signaalia) näkyy IFP/CDE:ssä näytöllä	Käytä “yhden näppäimen diagnoositoimintoa” tarkistaaksesi, voiko PC-portti (Type-C- tai HDMI-portti), johon näppäin on kytketty, suorittaa kuvan normaalin noudon.Jos käytät VB-WPS-001:tä, varmista, että tietokoneen C-tyypin portti tukee DP-kuvan lähtöä.Jos tietokoneen Type-C-portti tukee DP-kuvan lähtöä, liitä se uudelleen tietokoneeseen ja yritä uudelleen. Voi olla, että Type-C-porttiin kytketty kaapeli on epävakaa ja aiheuttaa sen, ettei kuva lähde.
Etäosanottaja kuulee puhuessaan kaiun	Vältä verkkokameran (mikrofonilla varustettu) tai mikrofonin sijoittamista kaiuttimen viereen.Vältä verkkokameran (mikrofonilla varustettu) tai mikrofonin sijoittamista kohti kaiutinta.Vähennä mikrofonin äänenvoimakkuus enintään maksimi 100 %:iin, jos on tarpeen.Säädä IFP/CDE-laitteen äänenvoimakkuus 30 %:in tai alle.Säädä kannettavan äänenvoimakkuus 70 %:in tai alle.
Äänenvoimakkuus on liian matala	Tarkista, ettei mikrofonia ole mykistetty käyttöjärjestelmän audioasetuksissa.Lisää mikrofonin äänenvoimakkuutta käyttöjärjestelmän audioasetuksissa.Päivitä verkkokamera tai kaiutin uusimpaan laiteohjelmistoon.
Jos kohtaat muun ongelman, jota ei voida ratkaista, selitä ongelmailmiö tai ota video ja nouda loki analysoitavaksi	SOP: Toista ongelma> Napsauta “Asetukset”-kuvaketta > Valitse “Nouda loki” > Kun olet hankkinut lokit, napsauta “Avaa lokit” ja kopioi dongle.txt ja log.zip meille.

Säädös- ja palvelutiedot

Vaatimustenmukaisuustiedot

Tässä osassa käsitellään kaikki asiaankuuluvat säädöksiä koskevat vaatimukset ja ilmoitukset. Vahvistetut vastaavat hakemukset viittaavat nimikilpitarroihin ja asiaan kuuluviin merkintöihin yksikössä.

FCC-vaatimustenmukaisuuslausunto

Tämä laite on FCC-säännösten osan 15 mukainen. Toiminta on seuraavien kahden ehdon mukaista: (1) Tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen tulee hyväksyä kaikki vastaanotettu häiriö, mukaan lukien häiriö, joka voi aiheuttaa ei-toivottuja toimintoja Tämä laite on testattu ja sen on havaittu toimivan digitaalilaitteiden luokan B rajoissa, jotka on määritelty FCC:n sääntöjen osassa 15.

Nämä rajoitukset on suunniteltu antamaan kohtuullisen suojan vahingollisia sivuvaikutuksia vastaan kotikäytössä. Tämä laite tuottaa, käyttää ja voi säteillä energiaa

radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallista häirintää radioliikenteelle. On kuitenkin mahdollista, että häiriöitä esiintyy tietyn asennuksen yhteydessä. Jos tämä laite aiheuttaa häiriöitä radio- tai televisiovastaanottimissa, jotka voi päätellä sammuttamalla ja käynnistämällä laitetta, on suositeltavaa yrittää korjata häiriöitä yhdellä tai useammalla seuraavista keinoista:

• Käännä tai siirrä vastaanottimen antenna.
• Lisää laitteen ja vastaanottimen välimatkaa.
• Liitä laite pistorasiaan, joka on eri virtapiirissä kuin vastaanotin.
• Pyydä tukea myyjältä tai kokeneelta radio- ja TV-asentajalta.

Kanadan viranomaislausunnot

Tämä laite on Industry Canada -lisenssivapaiden RSS-standardien mukainen. Toiminta on seuraavien kahden ehdon mukaista: (1) Tämä laite ei saa aiheuttaa häiriötä ja (2) tämän laitteen tulee hyväksyä kaikki vastaanotettu häiriö, mukaan lukien häiriö, voi aiheuttaa laitteessa ei-toivottuja toimintoja.

CE-vaatimustenmukaisuus Euroopan maissa

Laite on EMC-direktiivin 2014/30/EU ja matalajännitedirektiiviin 2014/35/EU vaatimusten mukaisia.

Seuraavat tiedot koskevat vain EU:n jäsenvaltioita:

Oikealla näytetty merkki on sähkö- ja elektroniikkaromua koskevan direktiivin 2012/19/EU (WEEE) mukainen. Merkki ilmaisee vaatimuksen, ETTEI laitetta saa hävittää lajittelemattomana kotitalousjätteenä, vaan on käytettävä palautus ja keräysjärjestelmiä paikallisen lain mukaisesti.
