用户手册 VBWPS001 VIEWSONIC

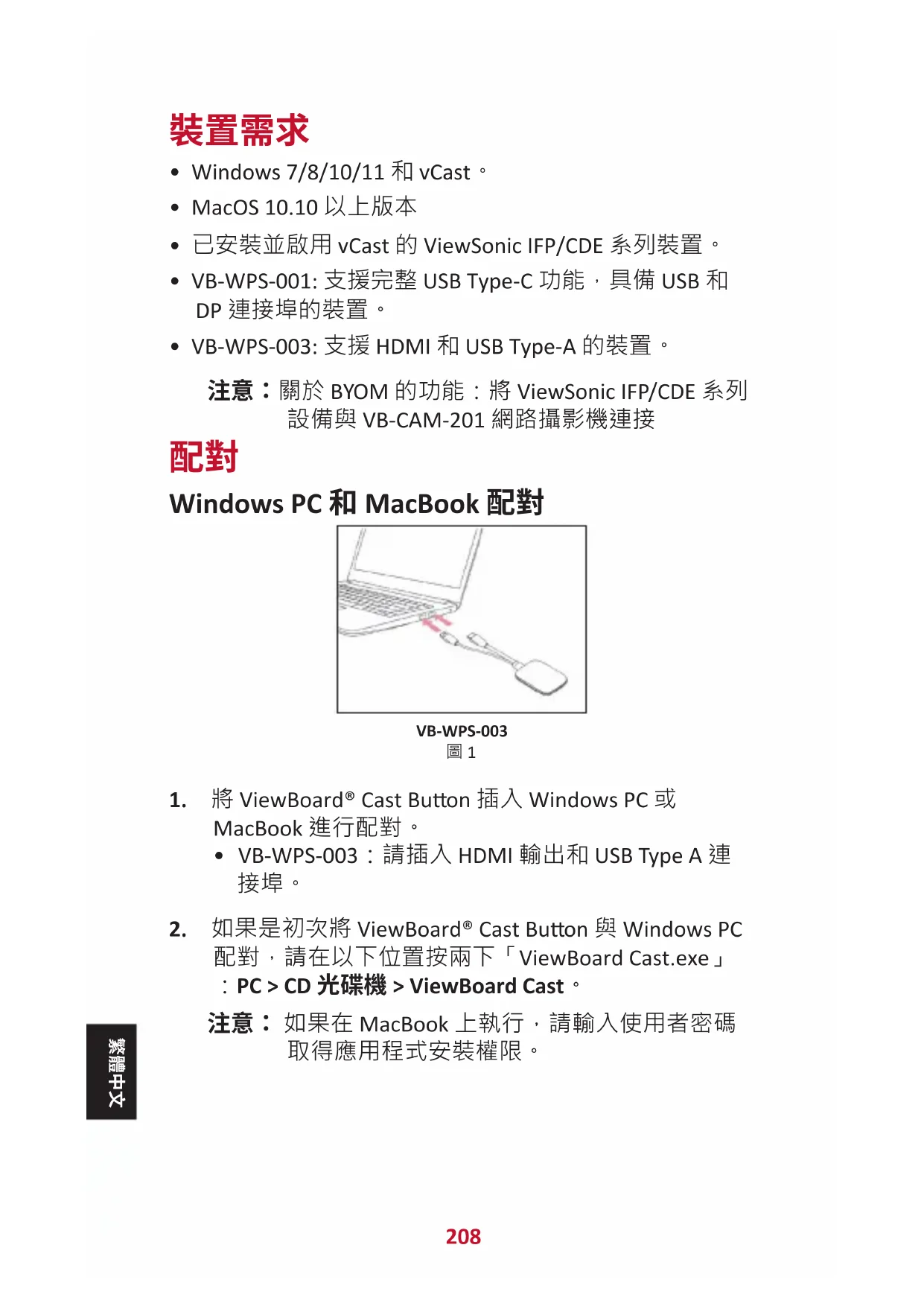

• Windows 7/8/10/11 和 vCast。
• MacOS 10.10 以上版本

- 已安裝並啟用 vCast 的 ViewSonic IFP/CDE 系列裝置。

- VB-WPS-001: 支援完整 USB Type-C 功能，具備 USB 和 DP 連接埠的裝置。

注意：關於 BYOM 的功能：將 ViewSonic IFP/CDE 系列設備與 VB-CAM-201 網路攝影機連接

配對

Windows PC 和 MacBook 配對

1. 將 ViewBoard® Cast Button 插入 Windows PC 或 MacBook 進行配對。

- VB-WPS-003：請插入 HDMI 輸出和 USB Type A 連接埠。

: PC > CD 光碟機 > ViewBoard Cast。

注意：如果在 MacBook 上執行，請輸入使用者密碼取得應用程式安裝權限。

1. 就 PC 而言，在已安裝應用程式的情況

下，ViewBoard® Cast 將在 ViewBoard® Cast Button 插入 PC 之後自動啟動。

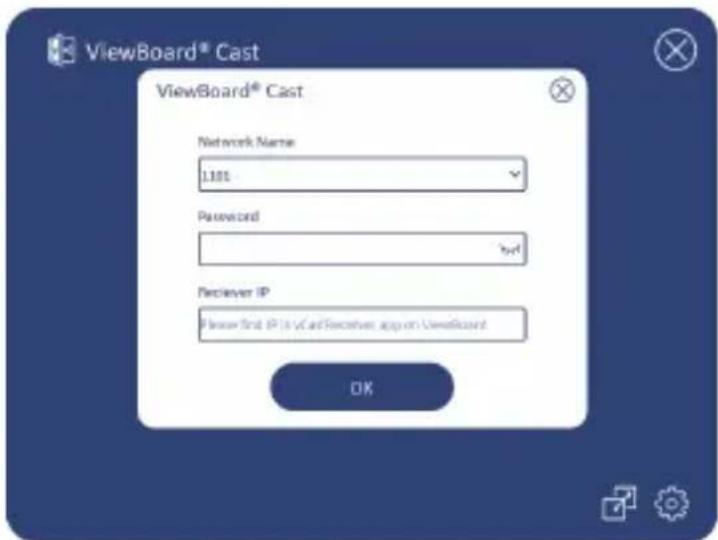

1. PC 上將顯示配對對話方塊。請輸入網路名稱、

密碼以及 IFP/CDE 裝置主畫面上顯示的 vCastReceiver IP 位址。

1. 按一下 OK(確定)，完成ViewBoard® Cast Button與IFP/CDE裝置的配對

(圖3)。

1. 移除ViewBoard® Cast Button，然後再次插入開始分享（圖4）。

1. 如果 ViewBoard® Cast Button 已配對，而您要將它與其他 IFP/CDE 裝置配對，請按一下右下角的「配對切換按鈕」（圖 5）並重新輸入網路資訊，重新配對 ViewBoard® Cast Button（圖 6）。重新配對 ViewBoard® Cast Button 之後，請加以移除，然後再次插入開始分享。

ViewBoard IFP/CDE 配對

如果 IFP/CDE 裝置連接至 LAN（乙太網路線），您也可以將 ViewBoard® Cast Button 插入 IFP/CDE 裝置進行配對。

VB-WPS-003 :

1. 將 USB Type A 線插入 IFP/CDE 裝置的 USB 連接埠進行配對。
2. 隨即出現「配對」對話方塊。
3. 輸入網路名稱和密碼，然後選擇 Save(儲存)，進行配對（圖 6）。

注意：請確定ViewBoard® Cast Button已插入Windows PC/MacBook。

1. ViewBoard® Cast Button 正在連線至裝置時，LED 指示燈將閃爍藍燈。LED 指示燈變成恆亮藍燈時，表示裝置已準備好進行螢幕分享（圖 1）。
2. 輕觸 ViewBoard® Cast Button 的按鈕，將裝置的畫面分享至其他顯示器。成功連線和分享後，LED 指示燈將從藍燈變成白燈（圖 2）。
3. 如果 LED 指示燈只閃爍白燈且無法連線，請確定 IFP/CDE 裝置正常運作並且已正確輸入配對資訊（圖 3 和 4）。

BYOM

簡介

ViewBoard Cast Button 的 BYOM (自帶會議) 進階功能，讓您使用自己的筆記型電腦透過您慣用的會議軟體 (例如 Microsoft Teams、Zoom、Google Meet) 主持視訊會議。您可以將會議延伸至 ViewSonic IFP/CDE 系列裝置，將工作場所生產力最佳化。

注意：ViewSonic IFP/CDE 系列設備需要內建或外接 USB VB-CAM-201 網路攝影機才能使用此功能。

如何使用 BYOM 功能

1. 將 ViewBoard Cast Button 插入筆記型電腦。
2. 啟動 vCast 應用程式或 vCastPro，並等待 ViewBoard Cast Button 與攝影機連線。

注意：ViewBoardCast上的攝影機圖示從灰色變成白色時，表示已建立與攝影機的連線。

ViewBoard® Call TAP TO SHARE SCREEN

vCast Version 6EM1SU 6EM1SU

圖1圖2

1. 從筆記型電腦在 Microsoft Teams、Zoom 或 Google Meet 上開始會議。

2. 輕觸ViewBoard Cast Button以將內容分享到ViewBoard IFP/CDE裝置上。

3. 在會議軟體中選擇「ViewBoard Cast」作為麥克風／揚聲器來源，並選擇「ViewBoard網路攝影機」作為攝影機來源。

注意：請參考下一頁的螢幕擷取畫面。

會議軟體 音訊和視訊設定
Microsoft Teams	音訊
	視訊
Google MeetGoogle Meet	音訊
	視訊
Zoom	音訊
	視訊

網路資訊

- Wi-Fi: 關於 802.11ac 5GHz 頻道，請參考您所在國家的非 DFS 頻道表格。

注意：在美國，頻道為 36\~48 和 149\~165°

- 頻寬:在典型部署中至少 10Mbps°HD 視訊串流的延遲應小於 50ms,需要超過 10Mbps°

- 連接埠：

» TCP 56789, 25123, 8212, 8000, 8600

» UPD 48689, 25123

- 要啟用的連接埠和 DNS：

》連接埠：443

本節說明使用ViewBoard Cast Button時，可能會遇到的一些常見問題。

注意：如果遇到任何其他問題，請聯絡銷售代表或IT部門。

問題 可能的解決方法
ViewBoard Cast Button 無法與 IFP/CDE 裝置配對	· 檢查是否已將 views Board Cast Button 插入筆記型電腦。· 檢查 LED 指示燈是否變成恆亮藍燈。
LED 指示燈只閃爍白燈	· 檢查 IFP/CDE 裝置是否正常運作。· 確認輸入的配對資訊是否正確。
在會議軟體中,找不到 IFP/CDE 裝置	· 將 USB 網路攝影機重新插入 IFP/CDE 裝置,並重新啟動 IFP/CDE 裝置。
未從 IFP/CDE 裝置輸出音訊及/或視訊	·檢查會議軟體的裝置設定。 ·檢查筆記型電腦和 IFP/CDE 裝置的音量設定。 ·重新啟動 IFP/CDE 裝 置。
音訊及/或視訊在會議期間停止運作	·檢查網路訊號強度。 ·在會議軟體中,檢查裝置設定。 ·重新將ViewBoard Cast Button與IFP/CDE裝置配對。 ·重新啟動vCast或vCastPro,並重新將筆記型電腦連接至IFP/CDE裝 置。

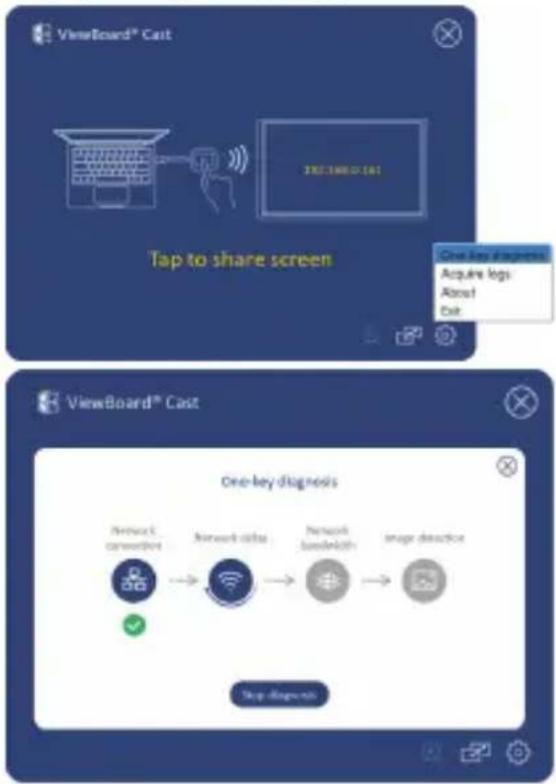

透過 IFP/CDE 裝置輸出的音訊及/或視訊品質不佳	·確保Wi-Fi網路訊號強度良好。 ·使用5GHz頻道。分配的頻寬必須至少為10Mbps以上。 ·可透過一鍵診斷功能偵測Button和IFP/CDE裝置的網路狀態。 ·SOP:執行ViewBoard Cast程式>按一下「設定」圖示>選擇「一鍵診斷」>在一鍵診斷頁面上按一下「開始」。
	·重新啟動 vCast或vCastPro。
畫面投放後,IFP/CDE上顯示「無DISPLAYPORT訊號」或「無HDMI訊號」	·使用「一鍵診斷」功能檢查按鈕所插入的電腦連接埠(Type-C或HDMI連接埠)是否可正常擷取影像。·如果使用VB-WPS-001,請確保電腦的Type-C連接埠支援DP影像輸出。·如果電腦的Type-C連接埠支援DP影像輸出,請重新插入至電腦並再試一次。可能是插入Type-C連接埠的纜線不穩定,導致無影像輸出。
遠端與會者在說話時,聽到回音	·避免將網路攝影機(含麥克風)或麥克風放在揚聲器旁。·避免將網路攝影機(含麥克風)或麥克風朝向揚聲器。·視需要將麥克風音量調整至最大100%。·將IFP/CDE裝置的音量調整至30%以下。·將筆記型電腦音量調整至70%以下。
音量過低	·確認未在作業系統音訊設定中,將麥克風靜音。·在作業系統音訊設定中,調高麥克風音量。·將網路攝影機或揚聲器更新至最新韌體。

- SOP：重現問題 > 按一下「設定」圖示 > 選擇「取得紀錄」 > 取得紀錄後，按一下「開啟紀錄」並將 dongle.txt 和 log.zip 複製給我們。

如果遇到其他無法解決的問題，請說明問題現象或拍攝影片，並取得紀錄供我們分析

法規和服務資訊

FCC 符合性聲明

本設備符合 FCC 規則第 15 部分的規定。操作時有以下兩種情況：(1) 本裝置不會造成有害的干擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。本設備已通過測試並符合 FCC 規則第 15 部分有關 B 級數位裝置的規定。

這些限制旨在提供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特定安裝方式下不會產生干擾。在住宅區中運作本設備亦可能造成有害干擾，在這種情況下，使用者會被要求採用以下一種或多種方法改善干擾的情形。

• 重新調整或放置接收天線。
• 增加設備與無線接收設備的距離。
• 將本設備連接到與接收器不同的電源插座上。
• 請向經銷商或專業無線電 / 電視技術人員尋求協助。

加拿大法規聲明

本裝置符合加拿大工業部 (Industry Canada) 的豁免執照 RSS 標準。操作時有以下兩種情況：(1) 本裝置可能不會造成干擾；且(2) 本裝置必須接受任何干擾，包括造成裝置操作不良的干擾。

CE 歐洲國家聲明

本裝置符合 EMC 指令 2014/30/EU 及低電壓指令 2014/35/EU。

以下資訊僅適用於歐盟成員國：

右側所示的符號符合《廢電子電機設備指令2012/19/EU (WEEE)》之規定。此符號表示不得將設備視為未分類都市廢棄物棄置，而是必須依照當地法律使用回收和收集系統。

茲切結保證所提供之商品限用物質含有情況標示內容係經執行測試

一、公司名稱(變更後)	優派國際股份有限公司
二、(郵遞區號)公司所在地(含鄉鎮市區村里)	(235)新北市中和區連城路192號9樓
三、聯絡人	Jimmy Chiang, Sr. Regulatory Compliance Engr.
四、E-mail	jimmy [e-mail]
五、電話號碼	[phone] Ext. 643
六、傳真號碼	[phone]

设备要求

• Windows 7/8/10/11 和 vCast。
• macOS 10.10 以上版本
• 已安装并启用 vCast 的 ViewSonic IFP/CDE 系列装置。
  -ViewBoard Cast Pro的OPS插入式计算机作为输入来源
• VB-WPS-001: 支持USB和DP协议的全功能的Type-C设备。
• VB-WPS-003: 支持 HDMI 和 USB Type-A 的设备。

注：对于 BYOM 功能：ViewSonic IFP/CDE 系列设备与 VB-CAM-201 网络摄像头连接。

配对

Windows PC 和 MacBook 配对

1. 将ViewBoard® Cast Button插入Windows PC或MacBook进行配对。

2. VB-WPS-001：请插入 USB Type C 端口（图 1）。

3. VB-WPS-003：请插入 HDMI 输出和 USB Type A 端口（图 2）。

4. 如果是初次将ViewBoard® Cast Button与Windows PC配对，请在以下位置双击「ViewBoard Cast.

注：如果在 MacBook 上执行，请输入用户密码取得应用程序安装权限。

1. 对于PC，在已安装应用程序的情况下，ViewBoard®

Cast 将在ViewBoard® Cast Button 插入PC之后自动启动。

1. PC 上将显示配对对话框。请输入网络名称、密码以及 IFP/CDE 设备主画面上显示的 vCastReceiver IP 地址。
2. 单击 OK（确定），完成ViewBoard® Cast Button与IFP/CDE设备的配对（图3）。

1. 移除ViewBoard® Cast Button，然后再次插入开始分享（图4）。

1. 如果ViewBoard® Cast Button已配对，而您要将它与其他IFP/CDE设备配对，请单击右下角的「配对切换按钮」（图5）并重新输入网络信息，重新配对ViewBoard® Cast Button（图6）。重新配对ViewBoard® Cast Button之后，请加以移除，然后再次插入开始分享。

ViewBoard IFP/CDE 配对

如果 IFP/CDE 设备连接至 LAN（以太网络线），您也可以将 ViewBoard® Cast Button 插入 IFP/CDE 设备进行配对。

VB-WPS-001:

1. 将 USB Type C 转 USB Type A 转接器连接至 VB-WPS-001 ViewBoard® Cast Button（图 7）。
2. 然后将ViewBoard® Cast Button插入IFP/CDE设备的USB端口，进行配对。

注：USB Type C 转 USB Type A 转接器仅适用于可选的 IFP/CDE 部分设备配对。

VB-WPS-003:

1. 将 USB Type A 线插入 IFP/CDE 设备的 USB 端口进行配对。
2. 随即出现「配对」对话框。
3. 输入网络名称和密码，然后选择 Save （储存），进行配对（图 8）。

注：请确定ViewBoard® Cast Button已插入Windows PC/MacBook。

1. ViewBoard® Cast Button 正在联机至设备时，LED 指示灯将闪烁蓝灯。LED 指示灯变成恒亮蓝灯时，表示设备已准备好进行屏幕分享（图 1）。
2. 轻触ViewBoard® Cast Button的按钮, 将设备的画面分享至其他显示器。成功联机和分享后, LED指示灯将从蓝灯变成白灯 (图2)。
3. 如果 LED 指示灯只闪烁白灯且无法联机, 请确定 IFP/CDE 设备正常运作并且已正确输入配对信息 (图 3 和 4)。

BYOM

简介

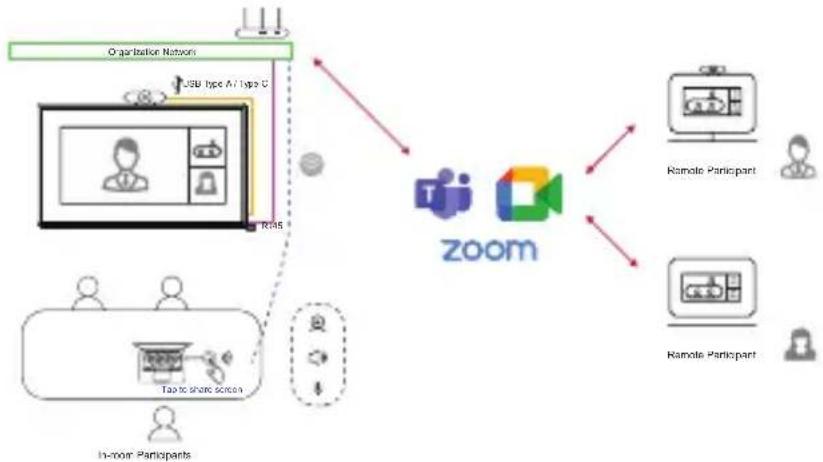

BYOM，作为ViewBoard Cast Button的进阶功能，让您可以在使用Microsoft Teams、Zoom、Google Meet等会议软件时将IFP/CDE系列摄像头的画面显示到电脑上，远程与会者可以在电脑上看到IFP/CDE摄像头显示的全景画面，提高会议沟通效率，优化工作场所生产力。

注: ViewSonic IFP/CDE 系列设备需要内建或外接 USB VB-CAM-201 网络摄影机才能使用此功能。

如何使用 BYOM 功能

1. 将ViewBoard Cast Button插入笔记本电脑。
2. 启动 vCast 应用程序或 vCastPro，等待 Board Cast Button 与摄像头连接。

注：ViewBoard Cast 上的摄像头图标从灰色变成白色时，表示Button与摄像头连接成功。

1. 在笔记本电脑上使用 Microsoft Teams、Zoom 或 Google Meet 开始会议。
2. 轻拍ViewBoard Cast Button将电脑内容分享到ViewBoard IFP/CDE装置上。
3. 在会议软件中选择「ViewBoard Cast」作为麦克风 / 扬声器来源，并选择「ViewBoard」作为摄影头来源。

注：请参考下一页的屏幕快照。

会议软件 音频和视讯设定
Microsoft Teams	Audio
	Video
Google Meet	Audio
	Video
Zoom	Audio
	Video

网络信息

• Wi-Fi: 关于 802.11ac 5GHz 频道，请参考您所在国家的非 DFS 频道表格。
  注：在美国，频道为 36\~48 和 149\~165。
• 带宽：在典型部署中至少 10Mbps。HD 视讯串流的延迟应小于 50ms，需要超过 10Mbps。
• 端口：

» TCP 56789, 25123, 8212, 8000, 8600

» UPD 48689, 25123

- 要启用的端口和 DNS:

》端口：443

本节旨在说明使用ViewBoard Cast Button时，可能会遇到的一些常见问题。

注：如遇任何其他问题，请联络销售代表或 IT 部门。

问题 可能的解决方法
ViewBoard Cast Button无法与 IFP/CDE 装置配对	·检查是否已将 ViewBoard Cast Button 插入笔记本电脑。·检查 LED 指示灯是否变成蓝灯长亮。
LED 指示灯白灯闪烁	·检查 IFP/CDE 装置是否正常运作。·确认输入的配对信息是否正确。
在会议软件中,找不到 IFP/CDE 装置	·将 USB 网络摄影机重新插入 IFP/CDE 装置,并重新启动 IFP/CDE 装置。
未从 IFP/CDE 装置输出音频及 / 或视讯	·检查会议软件的装置设定。·检查笔记本电脑和 IFP/CDE 装置的音量设定。·重新启动 IFP/CDE 装置。
音频及 / 或视讯在会议期间停止运作	·检查网络信号强度。·在会议软件中,检查装置设定。·重新将 ViewBoard Cast Button 与 IFP/CDE 装置配对。·重新启动 vCast 或 vCastPro,并将笔记本电脑重新连接至 IFP/CDE 装置。
透过 IFP/CDE 装置输出的音频及 / 或视讯质量不佳	确保 Wi-Fi 网络信号强度良好。使用 5GHz 频道。分配的带宽必须至少为 10Mbps 以上。可透过一键诊断功能侦测 Button 和 IFP/CDE 装置的网络状态。SOP: 执行 ViewBoard Cast 程序 > 单击「设定」图示 > 选择「一键诊断」 > 在一键诊断页面上单击「开始」。重新启动 vCast 或 vCastPro。
画面投放后,IFP/CDE上显示「无DISPLAYPORT讯号」或「无HDMI讯号」	·使用「一键诊断」功能检查按钮所插入的计算机端口(Type-C或HDMI端口)是否可正常撷取影像。·如果使用VB-WPS-001,请确保计算机的Type-C端口支持DP影像输出。·如果计算机的Type-C端口支持DP影像输出,请重新插入至计算机并再试一次。可能是插入Type-C端口的缆线不稳定,导致无影像输出。
远程与会者在说话时,听到回音	·避免将网络摄影机(含麦克风)或麦克风放在扬声器旁。·避免将网络摄影机(含麦克风)或麦克风朝向扬声器。·视需要将麦克风音量调整至最大100%。·将IFP/CDE装置的音量调整至30%以下。·将笔记本电脑音量调整至70%以下。
音量过低	·确认在操作系统音频设定中,未将麦克风静音。·在操作系统音频设定中,调高麦克风音量。·将网络摄影机或扬声器更新至最新版本。

问题 可能的解决方法

如果遇到其他无法解决的问题，请说明问题现象或拍摄影片，并取得纪录供我们分析

- SOP：重现问题 > 单击「设定」图标 > 选择「取得纪录」 > 取得纪录后，单击「开启纪录」并将 dongle.txt 和 log.zip 复制给我们。

本设备符合 FCC 规则第 15 部分的规定。操作时有以下两种情况：(1) 本设备不会造成有害的干扰，以及 (2) 本设备必须接受任何接收到的干扰，包括造成操作不良的干扰。本设备已通过测试并符合 FCC 规则第 15 部分有关 B 级数位设备的规定。

这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射调频能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。在住宅区中运作本设备亦可能造成有害干扰，在这种情况下，使用者会被要求采用以下一种或多种方法改善干扰的情形。

• 重新调整或放置接收天线。
• 增加设备与无线接收设备的距离。
• 将本设备连接到与接收器不同的电源插座上。
• 请向经销商或专业无线电 / 电视技术人员寻求协助。

加拿大法规声明

本设备符合加拿大工业部 (Industry Canada) 的豁免执照 RSS 标准。操作时有以下两种情况：(1) 本设备可能不会造成干扰；且(2) 本设备必须接受任何干扰，包括造成设备操作不良的干扰。

CE 欧洲国家声明

本设备符合 EMC 指令 2014/30/EU 及低电压指令 2014/35/EU。

以下信息仅适用于欧盟成员国：

右侧所示的符号符合《废电子电机设备指令2012/19/EU (WEEE)》之规定。此符号表示不得将设备视为未分类都市废弃物弃置，而是必须依照当地法律使用回收和收集系统。
