Caractéristiques techniques	Moniteur VIEWSONIC VBWPS001
Type de produit	Moniteur
Résolution	Non spécifiée
Taille de l'écran	Non spécifiée
Connectivité	Non spécifiée
Utilisation	Conçu pour une utilisation professionnelle et personnelle
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation
Informations générales	Vérifier la compatibilité avec les systèmes d'exploitation avant l'achat

FOIRE AUX QUESTIONS - VBWPS001 VIEWSONIC

Comment connecter le moniteur VIEWSONIC VBWPS001 à mon ordinateur ?

Pour connecter le moniteur VIEWSONIC VBWPS001 à votre ordinateur, utilisez un câble HDMI ou VGA selon les ports disponibles sur votre ordinateur et le moniteur. Branchez une extrémité du câble dans le port de sortie vidéo de votre ordinateur et l'autre extrémité dans le port d'entrée du moniteur.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez d'abord que le moniteur est bien branché à une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que le bouton d'alimentation du moniteur est en position 'ON'. Si le problème persiste, essayez de débrancher et de rebrancher le moniteur.

Comment ajuster la luminosité et le contraste du moniteur ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de menu situés sur le moniteur. Accédez au menu OSD (On-Screen Display) et naviguez jusqu'aux paramètres de luminosité et de contraste pour les ajuster selon vos préférences.

Le moniteur affiche une image floue, que faire ?

Si l'image est floue, vérifiez la résolution d'affichage de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur VIEWSONIC VBWPS001. Vous pouvez également essayer de débrancher et de rebrancher le câble vidéo ou de tester avec un autre câble.

Comment changer la langue du menu OSD ?

Pour changer la langue du menu OSD, accédez au menu principal à l'aide des boutons de contrôle, puis recherchez l'option 'Langue' dans les paramètres. Sélectionnez la langue souhaitée et confirmez votre choix.

Pourquoi le moniteur ne détecte-t-il pas le signal de l'ordinateur ?

Si le moniteur ne détecte pas le signal, vérifiez que le câble vidéo est correctement connecté et en bon état. Assurez-vous que votre ordinateur est allumé et que la sortie vidéo est correctement configurée. Vous pouvez également essayer de redémarrer votre ordinateur.

Comment effectuer un reset aux paramètres d'usine ?

Pour réinitialiser le moniteur aux paramètres d'usine, accédez au menu OSD, sélectionnez 'Paramètres' puis 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

MODE D'EMPLOI VBWPS001 VIEWSONIC

Serveur Port: TCP 443

» Server FQDN Name: https://vcastupdate.viewsonic.com

Serveur Port: TCP 443

» Server FQDN-nom:

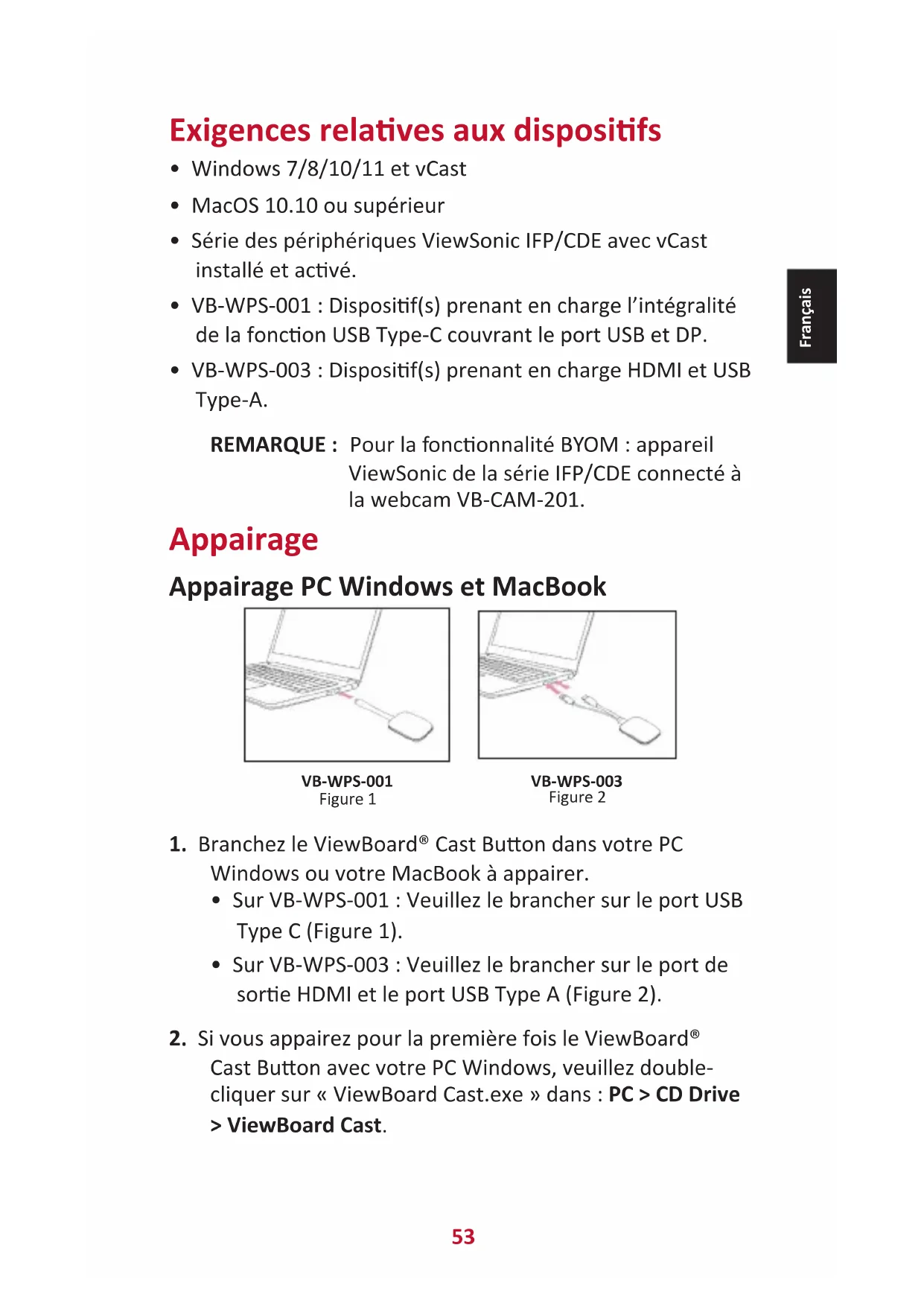

Exigences relatives aux dispositifs

• Windows 7/8/10/11 et vCast • MacOS 10.10 ou supérieur
• Série des périphériques ViewSonic IFP/CDE avec vCast installé et activé.
• VB-WPS-001 : Dispositif(s) prenant en charge l'intégralité de la fonction USB Type-C couvrant le port USB et DP.
• VB-WPS-003 : Dispositif(s) prenant en charge HDMI et USB Type-A.

REMARQUE : Pour la fonctionnalité BYOM : appareil ViewSonic de la série IFP/CDE connecté à la webcam VB-CAM-201.

Appairage PC windows et macbook

1. Branchez le ViewBoard® Cast Button dans votre PC Windows ou votre MacBook à appairer.
2. Sur VB-WPS-001 : Veuillez le brancher sur le port USB Type C (Figure 1).
3. Sur VB-WPS-003 : Veuillez le brancher sur le port de sortie HDMI et le port USB Type A (Figure 2).
4. Si vous appairez pour la première fois le ViewBoard® Cast Button avec votre PC Windows, veuillez double-cliquer sur « ViewBoard Cast. exe » dans : PC > CD Drive >ViewBoard Cast.

REMARQUE : Si vous utilisez un MacBook, veuillez saisir le mot de passe utilisateur pour accéder à l'autorisation d'installation de l'application.

1. Sur PC, avec l'application installée, ViewBoard® Cast se lance automatiquement une fois que le ViewBoard® Cast Button est branché dans le PC.

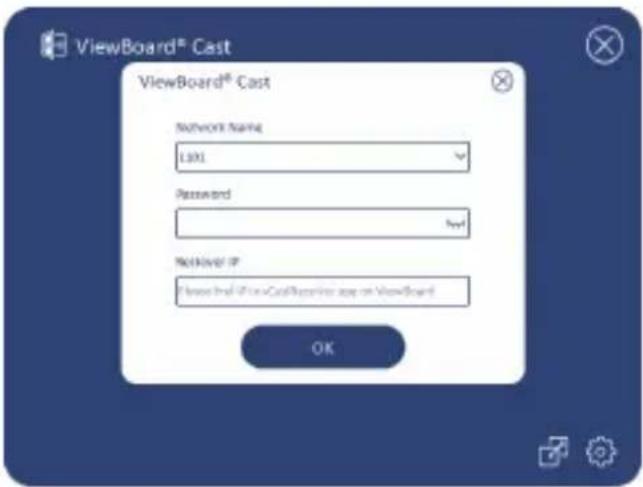

2. La boîte de dialogue d'appairage apparaît sur votre PC. Veuillez saisir le nom du réseau, le mot de passe et l'adresse IP vCastReceiver indiquée sur l'écran d'accueil du/des dispositif(s) IFP/CDE.
3. Cliquez sur OK pour terminer l'appairage du ViewBoard® Cast Button et du/des dispositif(s) IFP/CDE (Figure 3).

1. Retirez le ViewBoard® Cast Button puis branchez-le à nouveau pour lancer le partage (Figure 4).

1. Si le ViewBoard® Cast Button a été appairé et vous souhaitez l'appairer avec un autre dispositif IFP/CDE, veuillez cliquer sur le « bouton de commutation d'appairage » dans le coin inférieur droit (Figure 5) et ressaisir les informations du réseau pour réappairer le ViewBoard® Cast Button (Figure 6). Une fois le ViewBoard® Cast Button réappairé, veuillez le retirer et le rebrancher pour lancer le partage.

Vous pouvez également brancher le ViewBoard® Cast Button dans le(s) dispositif(s) IFP/CDE à appairer si le(s) dispositif(s) IFP/CDE est/sont connecté(s) à un réseau local LAN (câble Ethernet).

Sur vb-wps-001 :

1. Raccordez l'adaptateur USB Type C vers USB Type A dans le ViewBoard® Cast Button VB-WPS-001 (Figure 7).
2. Puis branchez le ViewBoard® Cast Button dans le port USB du dispositif IFP/CDE pour effectuer l'appairage.

REMARQUE : L'adaptateur USB Type C vers USB Type A est uniquement destiné à l'appairage d'un dispositif IFP/CDE optionnel.

Sur vb-wps-003 :

1. Branchez le câble USB Type A dans le port USB du dispositif IFP/CDE pour effectuer l'appairage.
2. Une boîte de dialogue « Appairage (Pairing) » apparaît.
3. Saisissez le nom du réseau et le mot de passe, puis sélectionnez Save (Enregistrer) pour effectuer l'appairage (Figure 8).

REMARQUE : Assurez-vous que le ViewBoard® Cast Button est branché dans votre PC Windows/MacBook.

1. Lorsque le ViewBoard® Cast Button se connecte à votre dispositif, l'indicateur LED clignote en bleu. Votre dispositif est prêt pour le partage d'écran lorsque l'indicateur LED devient bleu fixe (Figure 1).
2. Appuyez sur le bouton du ViewBoard® Cast Button pour partager l'écran de votre dispositif sur un autre affichage. L'indicateur LED passe de bleu à blanc lorsqu'il est connecté avec succès et effectue le partage (Figure 2).
3. Si l'indicateur LED clignote uniquement en blanc et ne peut pas se connecter, veuillez vous assurer que le(s) dispositif(s) IFP/CDE fonctionne(nt) correctement et que les informations d'appairage sont saisies correctement (Figure 3 et 4).

Présentation

La fonctionnalité avancée de ViewBoard Cast Button de BYOM (Bring your Own Meeting), vous permet d'utiliser votre propre ordinateur portable afin d'organiser une vidéoconférence avec votre logiciel de conférence préféré (par exemple, Microsoft Teams, Zoom ou Google Meet). Vous pouvez étendre votre réunion à un périphérique ViewSonic de la série IFP/CDE, optimisant ainsi la productivité du lieu de travail.

REMARQUE : Un appareil de la série ViewSonic IFP/CDE avec webcam VB-CAM-201 USB intégrée ou externe est requis pour utiliser cette fonctionnalité.

Comment utiliser la fonction BYOM

1. Branchez le ViewBoard Cast Button sur votre ordinateur portable.
2. Démarrez l'application vCast ou vCastPro et attendez que le bouton ViewBoard Cast se connecte à la caméra.

REMARQUE : La connexion à la caméra est établie lorsque l'icône de la caméra sur le ViewBoard Cast passe du gris au blanc.

1. Lancez une réunion sur Microsoft Teams, Zoom ou Google Meet depuis votre ordinateur portable.
2. Appuyez sur le ViewBoard Cast Button afin de partager du contenu sur le périphérique ViewBoard IFP/CDE.
3. Sélectionnez « ViewBoard Cast » comme source de micro/haut-parleur et « ViewBoard Webcam » comme source de caméra dans le logiciel de conférence.

REMARQUE : Reportez-vous aux captures d'écran de la page suivante.

Logiciel de conférence Audio and Video Settings
Microsoft Teams	Audio
	Vidéo
Google MeetGoogle Meet	Audio
	Vidéo
Zoom	Audio
	Vidéo

Recommandation réseau

- Wi-Fi : Canal 802.11ac 5GHz pour le tableau sur les canaux non-DFS dans votre pays.

REMARQUE : Aux États-Unis, les canaux sont 36~48 et 149~165.

- Bande passante : Au moins 10Mbps dans un déploiement typique. La latence doit être contenue sous 50ms pour le streaming vidéo HD, plus de 10Mbps sont nécessaires.

- Ports :

» TCP 56789, 25123, 8212, 8000, 8600 » UPD 48689, 25123

- Port et DNS pour l'activation :

» Port: 443

» Port serveur : TCP 443 » Nom FQDN du serveur : https://vcastupdate.viewsonic.com

Dépannage

Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l'utilisation du ViewBoard Cast Button.

REMARQUE : Veuillez contacter votre représentant commercial ou votre service informatique si vous rencontrez d'autres problèmes.

Problème ou question	Solutions possibles
ViewBoard Cast Button ne s'appaire pas avec le périphérique IFP/CDE	Vérifiez que le ViewBoard Cast Button est branché sur votre ordinateur portable.Vérifiez que le voyant LED passe au bleu fixe.
Le voyant LED ne fait que clignoter en blanc	Vérifiez que le périphérique IFP/CDE fonctionne correctement.Vérifiez que les informations d'appairage ont été entrées correctement.
Le périphérique IFP/CDE est introuvable dans le logiciel de conférence.	Rebranchez la webcam USB sur le périphérique IFP/CDE et redémarrez le périphérique IFP/CDE.
L'audio et/ou la vidéo ne sortent pas du périphérique IFP/CDE.	Vérifiez les paramètres du périphérique sur le logiciel de conférence.Vérifiez les paramètres de volume de l'ordinateur portable et du périphérique IFP/CDE.Redémarrez le périphérique IFP/CDE.
L'audio et/ou la vidéo ne fonctionnent plus pendant la conférence	Vérifiez la force du signal réseau.Vérifiez les paramètres du périphérique sur le logiciel de conférence.Réappairez le ViewBoard Cast Button avec le périphérique IFP/CDE.Redémarrez le vCast ou le vCastPro et reconnectez votre ordinateur portable au périphérique IFP/CDE.
Mauvaise qualité audio et/ou vidéo via le périphérique IFP/CDELe message « AUCUN SIGNAL DISPLAYPORT » ou « AUCUN SIGNAL HDMI » s'affichera sur le IFP/CDE après la projection de l'écran.	Assurez-vous que la puissance du signal du réseau Wifi est bonne.Utilisez le canal 5GHz. La bande passante allouée doit être d'au moins 10Mbps voire plus.L'état du réseau du bouton et des périphériques IFP/CDE peut être détecté avec la fonction de diagnostic à une touche.SOP : Lancez le programme ViewBoard Cast > Cliquez sur l'icône « Réglages » > Sélectionnez « Diagnostic à une touche » > Cliquez sur « Commencer » sur la page Diagnostic à une touche.Redémarrez vCast ou vCastPro.Utilisez la fonction « Diagnostic à une touche » pour vérifier si le port PC (Type-C ou HDMI) dans lequel le bouton est branché peut obtenir l'image normalement.Si vous utilisez VB-WPS-001, assurez-vous que le port Type-C de l'ordinateur prend en charge la sortie d'image DP.Si le port Type-C de l'ordinateur prend en charge la sortie d'image DP, veuillez rebrancher sur le PC et réessayer. Il est possible que le câble branché sur le port Type-C est mal branché et qu'il ne produise pas d'image.
Le participant à distance entend un écho lorsqu'il parle	Évitez de placer la webcam (avec micro) ou le micro à côté de l'orateur.Évitez d'orienter la webcam (avec micro) ou le micro vers l'orateur.Réduisez le volume du micro à 100% maxi. si nécessaire.Réglez le volume du périphérique IFP/CDE à 30 % ou moins.Réglez le volume de votre ordinateur portable à 70% ou moins.
Le volume est trop faible	Vérifiez que votre micro n'est pas coupé dans les paramètres audio du système d'exploitation.Augmentez le volume du micro dans les paramètres audio du système d'exploitation.Mettez à jour la webcam ou le haut-parleur avec le dernier firmware.

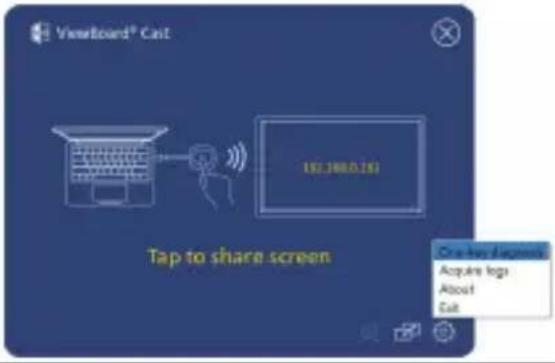

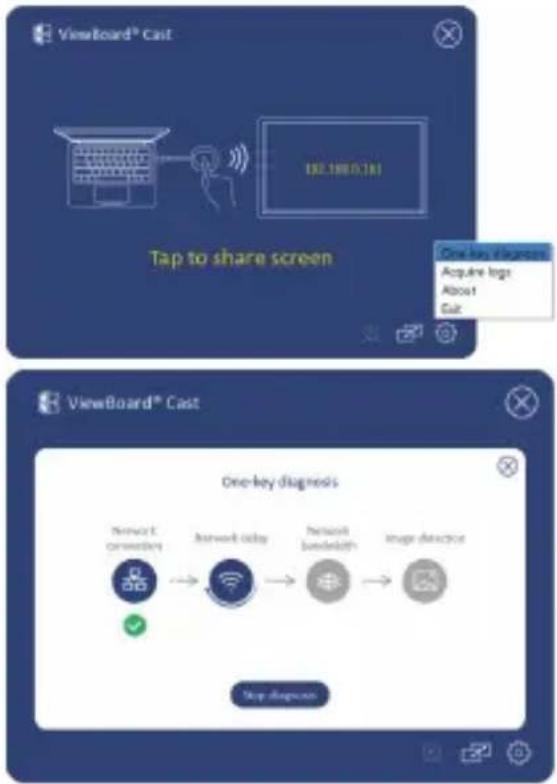

Si vous avez d'autres problèmes qui ne peuvent être résolus, veuillez expliquer le phénomène ou prendre une vidéo, et obtenir le journal pour que nous puissions l'analyser.	SOP : Reproduisez le problème > Cliquez sur l'icône « Réglages » > Sélectionnez « Obtenir le journal » > Après avoir obtenu les journaux, cliquez sur « Ouvrir les journaux » et copiez dongle.txt et log.zip pour nous.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC.

Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Déclarations réglementaires pour le canada

Ce dispositif est conforme aux normes réglementaires CNR de Industrie Canada en matière d'exemption de licence. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences et (2) cet appareil doit tolérer toutes les interférences reçues, y compris les interférences susceptibles de provoquer un fonctionnement incorrect.

Conformité à la ce pour les pays européens

Cet appareil est conforme à la directive EMC 2014/30/UE et à la directive sur les basses tensions 2014/35/UE.

Les informations suivantes sont uniquement pour les pays de l'ue :

Le label de droite indique la conformité à la directive sur l'élimination des équipements électriques et électroniques 2012/19/UE (DEEE). Il indique l'obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d'utiliser les systèmes de retour et de collecte conformément à la loi locale.

Serveur Port: TCP 443

» Server-FQDN-Name: https://vcastupdate.viewsonic.com

Serveur Port: TCP 443

» Server FQDN Name: https://vcastupdate.viewsonic.com

Déclaration d'exposition aux radiofréquences pour IC

L'appareil a été évalué pour répondre aux exigences générales en matière d'exposition aux RF. L'appareil peut être utilisé dans des conditions d'exposition mobiles. La distance de séparation minimale est de 65mm.
