KÄYTTÖOHJE PX701HDP VIEWSONIC

Projektori Käyttöohje

Kiitos ViewSonic®-tuotteen valitsemisesta

Maailman johtava visuaalisten ratkaisujen tarjoaja ViewSonic® on sitoutunut ylittämään teknologiseen kehitykseen, innovaatioon sekä yksinkertaisuuteen liittyvät maailmanlaajuiset odotukset. ViewSonic®-yhtiössä uskomme, että tuotteillamme on positiivinen vaikutus maailmaan ja vakuuttuneita siitä, että tulette olemaan tyytyväisiä valitsemaanne ViewSonic®-tuotteeseen.

Kiitos vielä kerran ViewSonic®-tuotteen valitsemisesta!

> Varotoimenpiteet - yleistä

Lue seuraavat varotoimenpiteet ennen projektorin käyttöönottoa.

• Säilytä tämä ohjekirja varmassa paikassa myöhempää käyttöä varten.
• Lue kaikki varoitukset ja noudata kaikkia ohjeita.
• Jätä projektorin ympärille vähintään 50 cm (20") vapaata tilaa riittävän ilmankierron varmistamiseksi.

- Aseta projektori hyvin tuuletettiin tilaan. Älä aseta mitään sellaisia esineitä projektorin päälle, jotka estävät sen lämmön haihtumisen.

- Älä aseta projektoria epätasaiselle tai epävakaalle alustalle. Projektori voi kaatua ja aiheuttaa henkilövahinkoja tai toimintahäiriöitä projektoriin.

- Älä käytä projektoria, jos se on asetettu yli 10° asteen kulmaan vasemmalle tai oikealle tai yli 15° asteen kulmaan eteen- tai taaksepäin.

- Älä katso suoraan projektorin linsseihin käytön aikana. Voimakas valonsäde voi vahingoittaa silmiä.

- Avaa linssien suljin tai poista linssien suojus aina projektorin lampun ollessa päällä.

- Älä peitä projektiolinssejä millään esineellä projisoinnin aikana, muutoin peittävä kohde voi kuumentua ja epämuodostua tai jopa aiheuttaa tulipalon.

- Lamppu kuumenee käytön aikana erittäin kuumaksi. Anna projektorin jäähtyä noin 45 minuuttia ennen lamppukokoonpanon poistamista vaihtoa varten.

- Älä käytä lamppuja sen jälkeen, kun lampun nimelliskäyttöikä on saavutettu. Jos lamppuja käytetään liikaa nimelliskäyttöiän yli, ne voivat joissakin tapauksissa rikkoutua.

- Älä koskaan vaihda lamppukokoonpanoa tai elektronista osaa, jos projektoria ei ole irrotettu virtalähteestä.

- Älä yritä purkaa projektoria. Laitteen sisällä on vaarallisen suuria jännitteitä ja olemassa on kuolemanvaara, jos kosketat jännitteenalaisia osia.

- Varo projektorin pudottamista tai siihen kohdistuvia iskuja sen siirtämisen aikana.

- Älä aseta raskaita esineitä projektorin tai liitäntäjohtojen päälle.

- Älä aseta projektoria pystyasentoon. Muutoin projektori voi kaatua ja aiheuttaa henkilövahinkoja tai toimintahäiriöitä projektoriin.

- Suojaa projektori suoralta auringonvalolta ja muilta voimakkailta lämpölähteiltä. Älä asenna projektoria lämpölähteiden (esim. lämpöpatterit, lämmitysjärjestelmät, liedet tai muut laitteet vahvistimet mukaan lukien) lähelle, muutoin ne voivat nostaa projektorin lämpötilan vaaralliselle tasolle.

- Projektorin lähelle ei saa asettaa nesteitä. Jos projektoriin roiskutetaan nesteitä, se voi vioittua. Jos projektori kastuu, irrota se verkkovirrasta ja ota yhteyttä paikalliseen huoltoliikkeeseen projektorin huoltamiseksi.

• Projektorin tuuletussäleiköstä voi tulla lämmintä ilmaa ja hajuja käytön aikana. Tämä on normaalia, se ei ole merkki viasta.
• Älä yritä kiertää polarisoidun tai maadoitetun pistokkeen turvallisuusohjeita. Polarisoidussa pistokkeessa on kaksi pistikettä, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi pistikettä ja kolmas maadoituspiikki. Leveä ja kolmas pistike on turvallisuutta varten. Jos pistoke ei sovi pistorasiaan, ota käyttöön sovitin. Älä yritä liittää pistoketta väkisin pistorasiaan.
• ÄLÄ poista maadoituspiikkiä, kun liität pistokkeen pistorasiaan. Maadoituspiikkejä EI SAA KOSKAAN POISTAA.
• Suojaa virtajohto kiertämiseltä tai lävistämiseltä erityisesti pistokkeen yhteydessä sekä projektorin tulokohdassa.
• Jännite EI ole vakaa kaikissa maissa. Tämä projektori on suunniteltu toimimaan turvallisesti jännitteellä 100 - 240 V AC. Se voi sammua, jos virta katkeaa tai ±10 ylijännitteen esiintyessä. Jos alueen jännite voi vaihdella tai katketa, suosittelemme liittämään projektorin lisästabilointipiirin, ylijännitesuojan tai katkeamattoman tehonsyötön kautta.
• Mikäli havaitset savua, normaalista poikkeavaa ääntä tai outoa hajua, kytke projektori välittömästi pois päältä ja ota yhteyttä jälleenmyyjään tai ViewSonic®-palveluun. Projektorin käytön jatkaminen on vaarallista.
• Käytä ainoastaan valmistajan määrittämiä liitososia/lisävarusteita.
• Irrota virtajohto pistorasiasta, jos projektoria ei käytetä pitkään aikaan.
• Vain pätevä huoltoteknikko saa huoltaa laitetta.

RG2

HUOMIO: Tämä tuote voi päästää mahdollisesti vaarallista optista säteilyä. Kuten muiden kirkkaiden valolähteiden kohdalla, säteeseen ei saa katsoa, RG2 IEC 62471-5:2015.

> Varotoimenpiteet - kattoasennus

Lue seuraavat varotoimenpiteet ennen projektorin käyttöönottoa.

Jos haluat asentaa projektorin kattoon, suosittelemme käyttämään asianmukaista projektorin kattoasennussarjaa ja varmistamaan, että se on asennettu hyvin ja turvallisesti.

Jos käytät sopimatonta projektorin kattoasennussarjaa, projektori voi pudota katosta virheellisen kiinnityksen vuoksi käyttäessä sopimattoman kokoisia ruuveja.

Voit hankkia kattoasennussarjan samasta liikkeestä, josta hankit projektorin. Suosittelemme hankkimaan myös erillisen turvakaapelin ja kiinnittämään sen hyvin projektorin varkaudenestolukitukseen ja kattotelineen jalustaan. Tämä tarjoaa projektorille lisäturvaa, jos kattotelineen kiinnitysosat löystyvät.

> Sisällysluettelo

Varotoimenpiteet - yleistä....3

Ominaisuudet 10

Pakkauksen sisältö....10

Tuotetiedot....11

Projektori.... 11

Ohjaimet ja toiminnot.... 11

Liitäntäportit 12

Kaukosäädin 13

Ohjaimet ja toiminnot.... 13

Kaukosäätimen toiminta-alue 14

Kaukosäätimen paristojen vaihto 14

Alustavat asetukset....15

Asennuspaikan valitseminen....15

16:9 kuva 16:9 valkokankaalla .... 16

16:9 kuva 4:3 valkokankaalla.... 17

Projektorin asentaminen....18

Luvattoman käytön estäminen....19

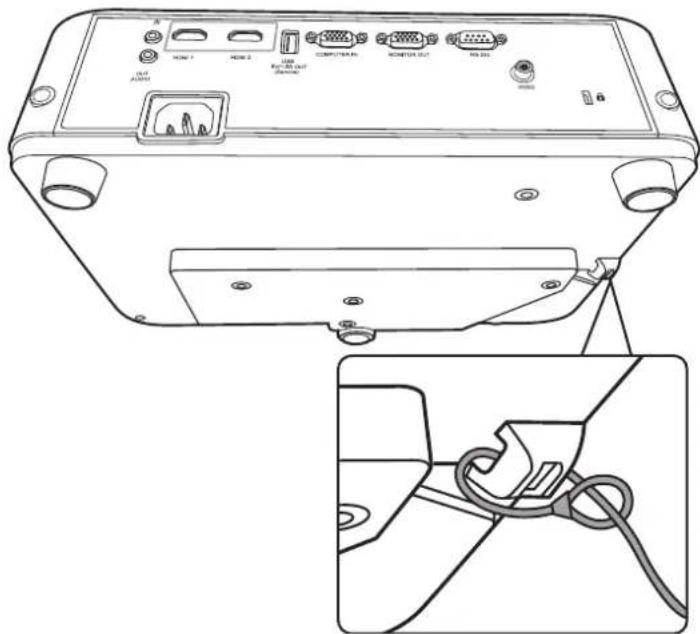

Turva-aukon käyttäminen 19

Salasana-toiminnon käyttäminen 20

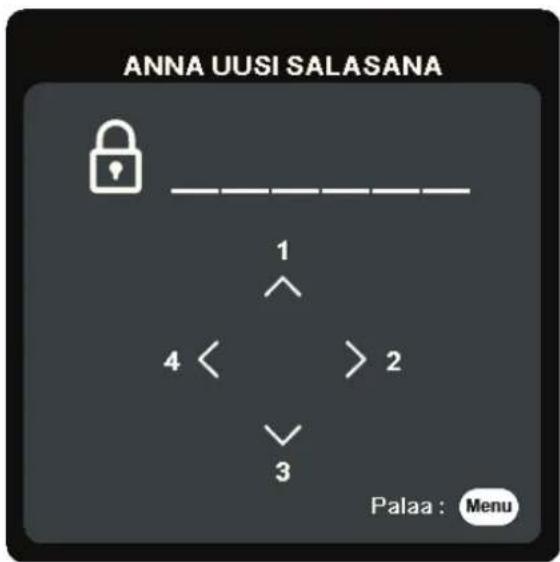

Salasanan asettaminen 20

Salasanan vaihtaminen 21

Salasanatoiminnon käytöstä poistaminen 21

Salasanan unohtaminen....22

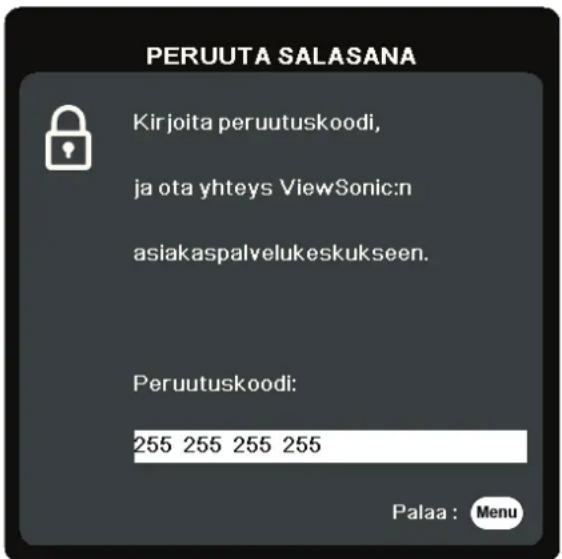

Salasanan palautus....22

Ohjauspainikkeiden lukitseminen 23

Liitännät....24

Liitäntä virtalähteeseen....24

Liitännät videolähteisiin 25

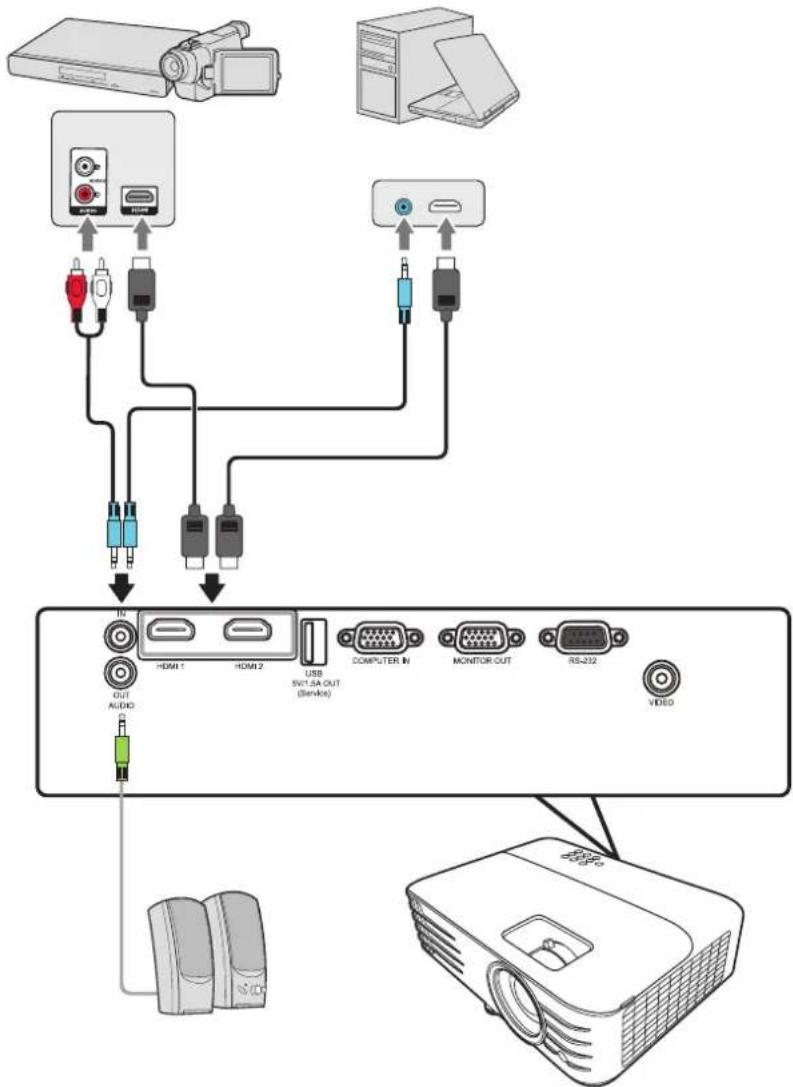

HDMI-liitäntä 25

Komposiittivideon liitäntä 26

Liitännät tietokonelähteisiin....27

VGA-liitäntä 27

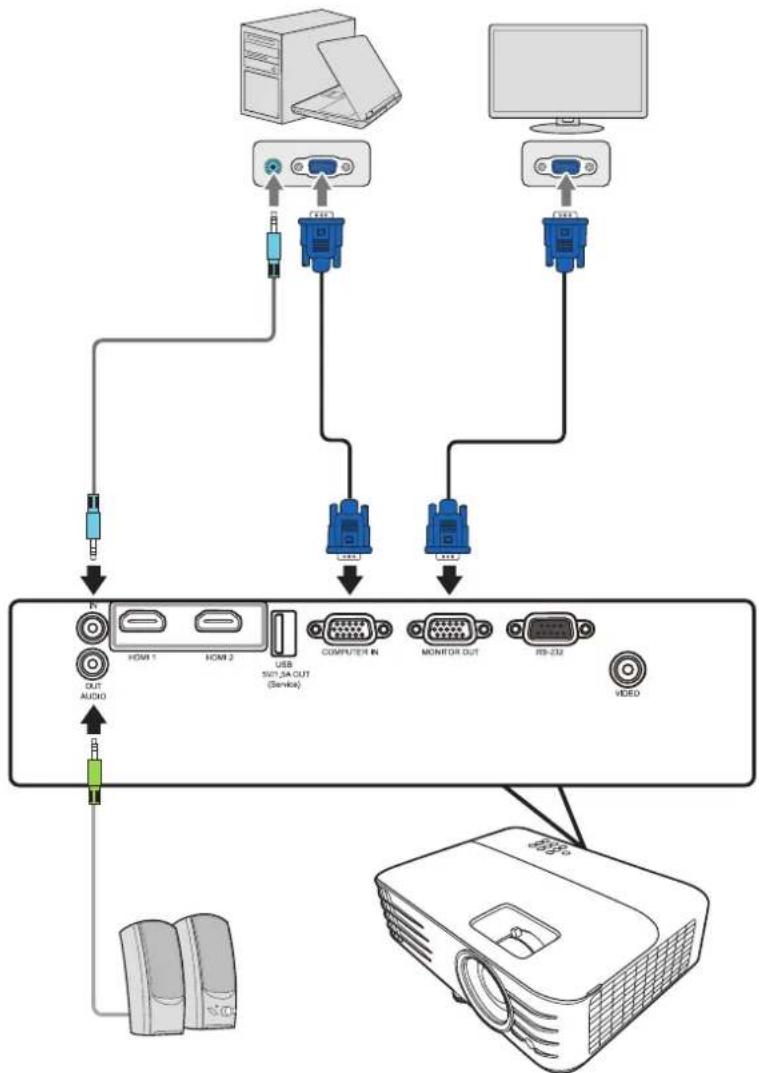

VGA Out -liitäntä 27

Äänen liittäminen 28

Käyttö 29

Projektorin kytkeminen päälle tai pois päältä 29

Projektorin käynnistäminen 29

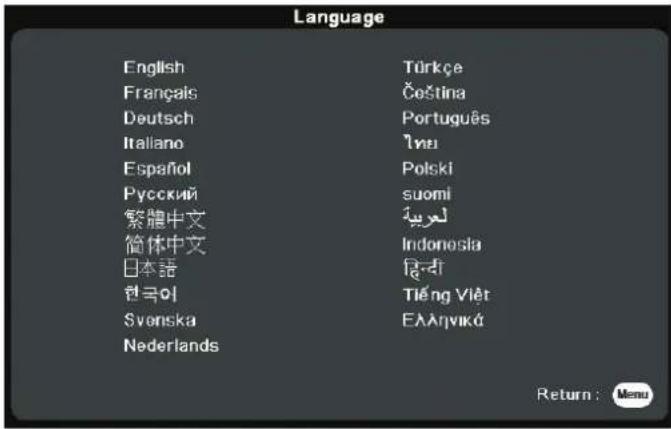

Ensimmäinen käynnistyskerta 29

Projektorin sammuttaminen 30

Tulolähteen valitseminen 31

Projektiokuvan säätäminen....32

Projektorin korkeuden ja projektiokulman säätäminen 32

Kuvan automaattinen säätäminen.... 32

Kuvan koon ja laadun säätäminen 32

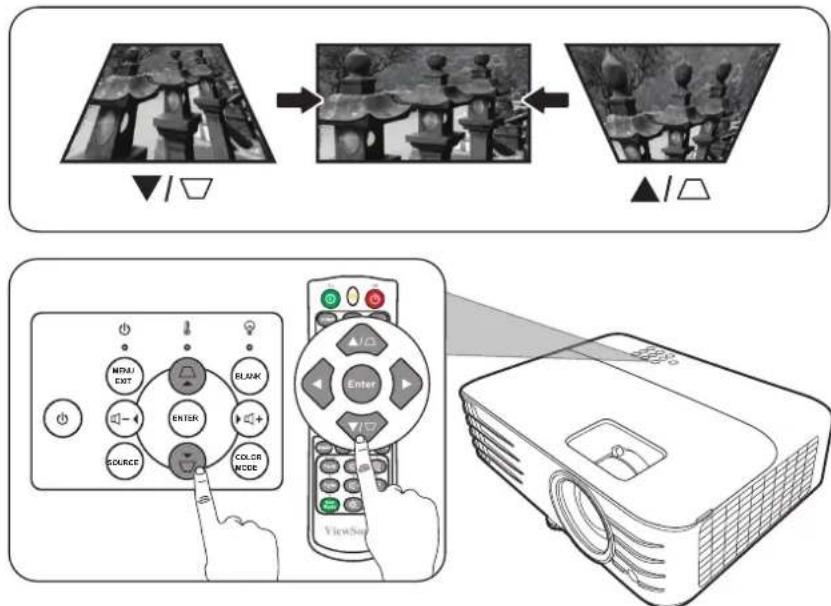

Trapetsivääristymän korjaaminen.... 33

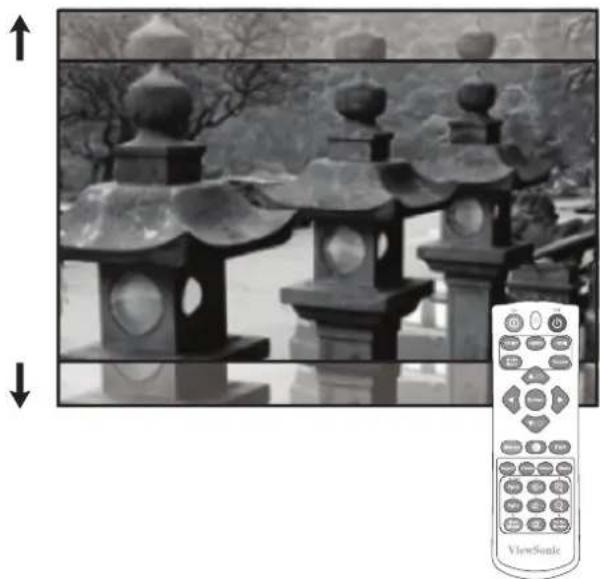

Projektiokuvan hallinta 33

Kuvan piilottaminen 34

Valikkotoiminnot 35

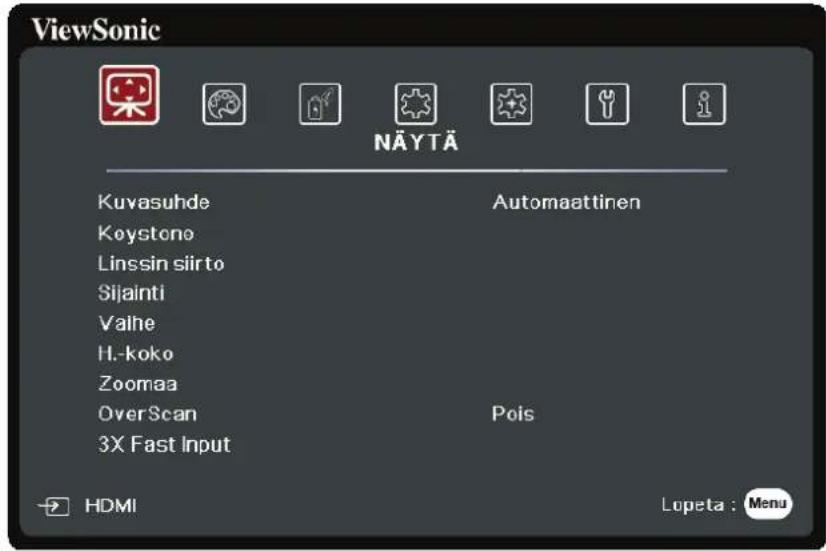

On-Screen Display (OSD) -valikon yleinen käyttö 35

On-Screen Display (OSD) -valikon rakenne 36

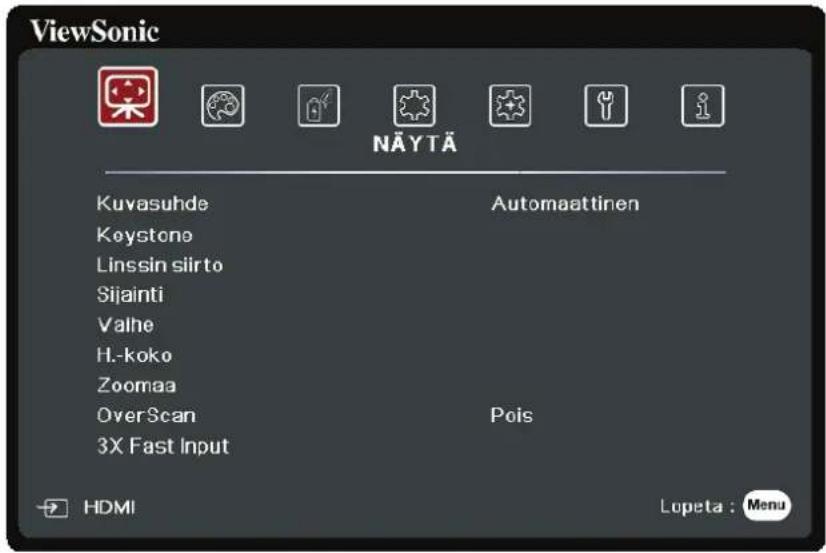

NÄYTTÖ-valikko 41

KUVA-valikko 44

VIRRANHALLINTA-valikko 48

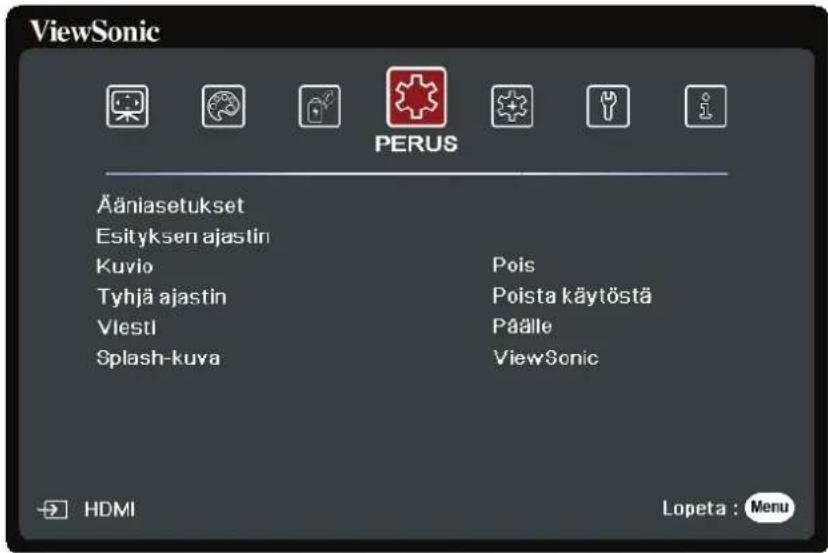

PERUS-valikko 51

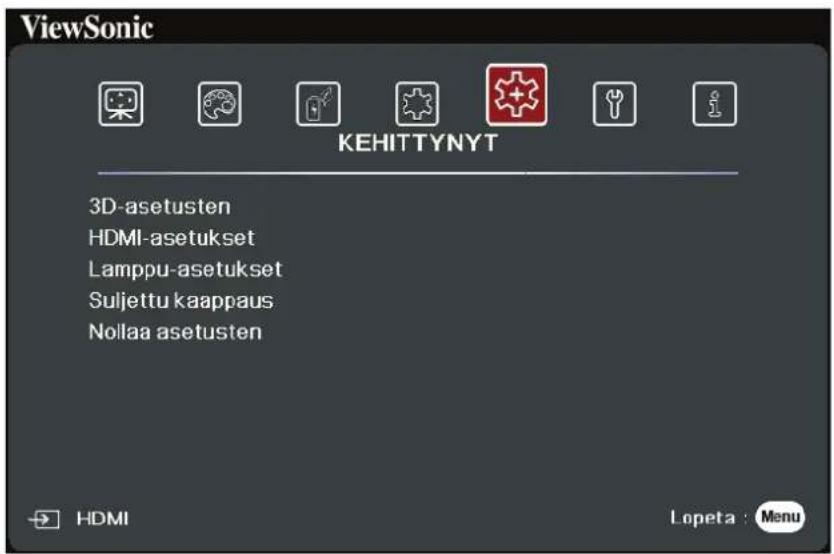

KEHITTYNYT-valikko....53

JÄRJESTELMÄ-valikko 56

TIETOJA-valikko 58

Liite 59

Tekniset tiedot....59

Projektorin mitat....60

Ajoituskaavio 60

Analoginen RGB....60

HDMI (PC) 61

HDMI (Video)....63

Video 63

IR-ohjaustaulukko....63

Osoitekoodi 64

RS-232 Komentotaulukko....65

Pistikkeen määritys 65

Liittymä....65

Komentotaulukko....65

Sanasto 71

Vianmääritys....74

Yleiset ongelmat....74

LED-merkkivalot 75

Huolto....76

Yleiset varotoimenpiteet.... 76

Linssien puhdistaminen....76

Ulkokuoren puhdistaminen.... 76

Projektorin säilyttäminen.... 76

Vastuuvapauslauseke 76

Lampputiedot 77

Lampun tunnit....77

Lampun käyttöiän pidentäminen 77

Lampun vaihtoaika 78

Lampun vaihtaminen....78

Määräykset ja huoltotiedot 79

Vaatimustenmukaisuus 79

FCC-vaatimustenmukaisuuslausunto 79

Industry Canadian lausunto 79

Euroopan maiden EY-vaatimustenmukaisuus.... 79

RoHS2-vaatimustenmukaisuusvakuutus 80

Intian vaarallisten aineiden rajoitukset 81

Tuotteen hävittäminen käyttöiän päätyttyä 81

Tekijänoikeustiedot 82

Asiakaspalvelu 83

Rajoitettu takuu 84

>Johdanto

ViewSonic PX701HDP on erittäin kirkas 3 500 ANSI lumenin projektori, joka tarjoaa Full HD 1080p -resolution sekä vaikuttavan suorituskyvyn kirkkaassa tilassa niin koti- kuin toimistoympäristössä. Projektori käyttää viimeisintä lamppumallia, minkä ansiosta lampun käyttöikä on jopa 20 000 tuntia SuperEco+ -tilassa. Vähentää tehokkaasti lampun vaihto- ja ylläpitokuluja. Digitaalinen linssin siirto, minkä ansiosta käyttäjät voivat suorittaa säädöt kaukosäätimellä. Sopii myös vColorTuner-toimintoon väriprofiilin vaihtoa ja säätöä varten. HDMI-kaksoistulojen ja USB-virransyötön ansiosta voidaan liittää erilaisiin multimedialaitteisiin pelaamista, elokuvien katselua tai langattoman esityksen langatonta käyttöavainta varten.

Ominaisuudet

• Lampun käyttöikä jopa 20 000 tuntia.
• Energiansäästötila pienentää lampun virrankulutusta jopa 60 %:lla, kun tulosignaalia ei havaita tiettyyn aikaan.
• Laiteohjelmiston päivitykset A-tyypin USB-portin kautta.

- A-tyypin USB-portti mahdollistaa suoratoiston langattomalla HDMI-käyttöavaimella ja virransyötöllä.

- Seitsemän väritilaa erilaisiin projisointitarpeisiin.

- Esityksen ajastin parempaa ajan hallintaa varten esityksien aikana.

- Linssin siirto pystysuunnassa kaukosäätimellä.

- Tukee 3D-näyttöä.

- Alle 0,5 W virrankulutus, kun virransäästötila on päällä.

- Nopea automaattihaku nopeuttaa signaalin tunnistusta.

- Yhdellä painikkeella toimiva automaattinen säätö parhaan kuvan laadun näyttämiseksi (koskee vain analogista signaalia).

• Digitaalinen keystone-korjaus.

- 1,07 miljardin värin näyttömahdollisuus.

• Monikieliset On-Screen Display (OSD) -valikot.

- HDMI CEC (Consumer Electronics Control) -toiminto mahdollistaa synkronisoidun virran päälle/pois kytkemisen projektorin ja sen HDMI-liittimeen liitetyn CEC-yhteensopivan DVD-soittimen välillä.

Pakkauksen sisältö

- Projektori

- Virtajohto

- Videokaapeli

• Kaukosäädin ja paristot

- Pikaopas

HUOMAA: Pakkaukseen kuuluva virtajohto ja videokaapelit voivat vaihdella maakohtaisesti. Pyydä lisätietoa paikalliselta jälleenmyyjältä.

Tuotetiedot

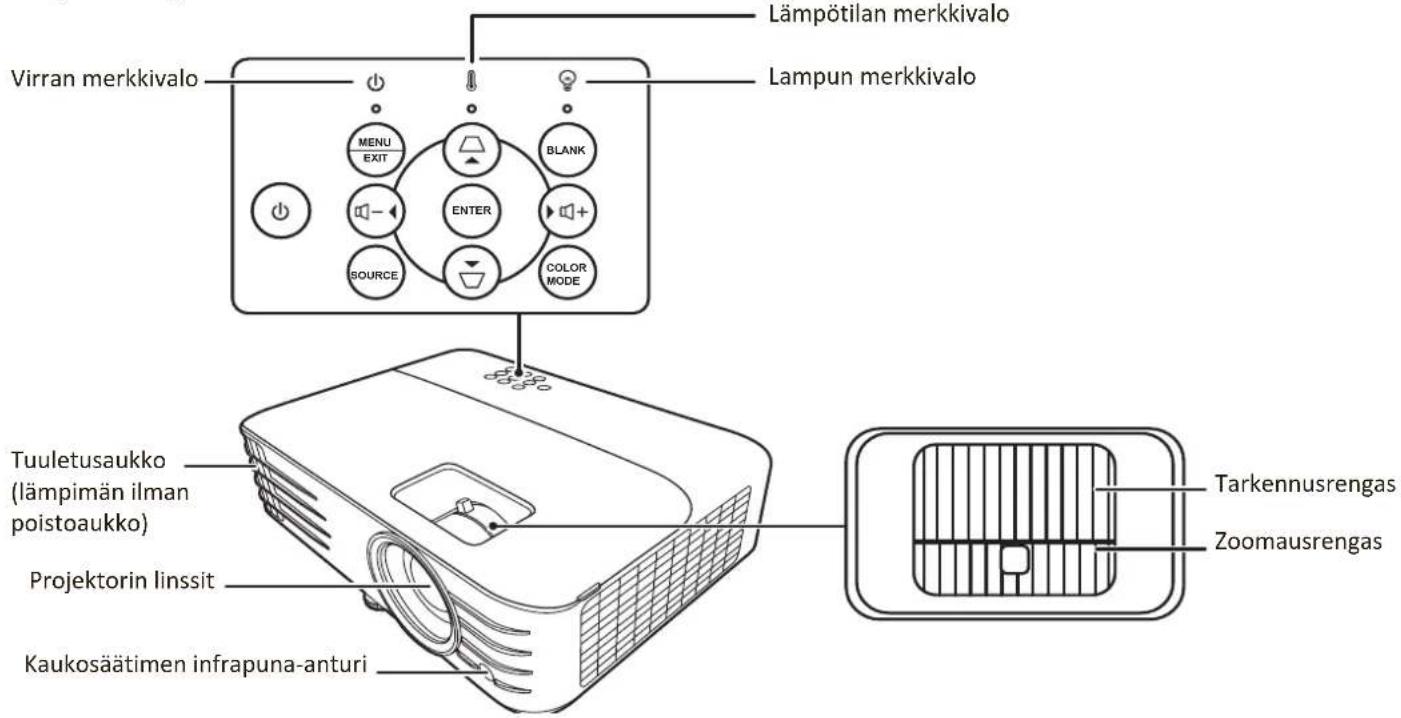

Projektori

Ohjaimet ja toiminnot

Lämpötilan merkkivalo Virran merkkivalo Lampun merkkivalo MENU EXIT ENTER SOURCE BLANK COLOR MODE Tuuletusaukko (lämpimän ilman poistoaukko) Projektorin linssit Kaukosäätimen infrapuna-anturi Tarkennusrengas Zoomausrengas

Painike Kuvaus
[Power (Teho)	Siirtää projektorin valmiustilaan ja virran päälle.
[Keystone-painikkeet	Korjaa manuaalisesti kulmallisesta projektiosta aiheutuvat vääristyneet kuvat.
[Vasen/Oikea/Ylös/Alas]	Valitsee valikkovalinnat ja suorittaa säädöt, kun On-Screen Display (OSD) -valikko on avattu.
Menu (Valikko)/Exit (Lopeta)	Kytkee On-Screen Display (OSD) -valikon päälle tai pois päältä.
Source (Lähde) Näyttää tulolähteen valintapalkin.
Blank (Tyhjä) Piilottaa näytön	kuvan.
Enter (Siirry) Aktivoi On-Screen	Display (OSD) -valikkovalinnan, kun OSD-valikko on avattu.
[Äänenvoimakkuus ylös	Lisää äänenvoimakkuutta.
[-] Äänenvoimakkuus alas	Laskee äänenvoimakkuutta.
Color Mode (Väri-tila) Näyttää	väri-tilan valintapalkin.

Liitäntäportit

①② 356789④ HDMI 1 HDMI 2 USB 5V/1.5A OUT (Service) COMPUTER IN MONITOR OUT RS-232 VIDEO OUT AUDIO Vaihtovirtajohdon tulo Turva-aukko Kattotelineen reiät Turvatanko Säätöjalka

Port (Portti) Kuvaus
[1] AUDIO OUT Äänisignaalin lähtöliitin.
[2] AUDIO IN Äänisignaalin tuloliitin.
[3] HDMI 1 HDMI-portti.
[4] HDMI 2 HDMI-portti.
[5] USB 5V/1,5 A OUT (huolto) A-tyypin USB-portti virransyöttöä varten.
[6] COMPUTER IN RGB (PC) -signaalin tuloliitin.
[7] MONITOR OUT RGB (PC) -signaalin lähtöliitin.
[8] RS-232	RS-232-säätöportti.
[9] VIDEO	Komposiittivideoliitäntä.

Kaukosäädin

Ohjaimet ja toiminnot

On Off COMP VIDEO HDMI Auto Sync Source Enter Menu Exit Aspect Freeze Pattern Blank ID set 1 2 PgUp + + 3 4 5 PgDn - - 6 7 8 Eco Mode Color Mode ViewSonic

Painike Kuvaus
1On/df	Siirtää valmiustilaan ja kytkee virran päälle.
COMP Valitsee lähteen	COMPUTER IN -portista näyttöä varten.
VIDEO Ei käytettävissä.
HDMI Valitsee lähteen	HDMI1 tai HDMI 2 -portista näyttöä varten. Paina tätä painiketta siirtyäksesi portista toiseen.
Auto Sync (Auto Synk)	Määrittää automaattisesti parhaat kuva-ajat näytetylle kuvalle.
Source (Lähde) Näyttää lähteen valintapalkin.

Painike Kuvaus
[/Keystone-painikkeet	Korjaa manuaalisesti kulmallisesta projektiosta aiheutuvat vääristyneet kuvat.
Enter (Siirry) Suorittaa	valitun OSD-valikkovalinnan.
◀Vasen/▶Oikea▲Ylös/ ▼las	Valitsee halutut valikkovalinnat ja suorittaa säädöt.
Menu (Valikko) Kytkee	OSD-valikon päälle tai pois päältä tai siirtyy takaisin edelliseen OSD-valikkoon.
i(TIETOJA)	Näyttää TIETOJA -valikon.
Exit (Lopeta) Poistuu ja	taallentaa valikkoasetukset.
Aspect (Kuvakulma) Näyttää kuvasuhteen valintapalkin.
Freeze (Pysäytä) Pysäyttää projektiokuvan.
Pattern (Kuvio) Näyttää piilossa olevantestimallin.
Blank (Tyhjä)	Piilottaa näytön kuvan.
PgUp (Sivu ylös)(Sivu ylös)/PgDn (Sivu alas)(Sivu alas)	Ohjaa näyttöohjelmiston ohjelmaa (liitetyssä tietokoneessa), joka vastaa sivu ylös/alas-komentoihin (esim. Microsoft PowerPoint).HUOMAA: Käytettävissä, kuntietokoneen tulosignaali on valittu.
Eco Mode (Eko-tila) Valitsee Eco -tilan.
◀+(Äänenvoimakkuus ylös)	Lisää äänenvoimakkuutta.
◀-(Äänenvoimakkuus alas)	Laskee äänenvoimakkuutta.
◀(Mykistä)	Kytkee äänen päälle tai pois päältä.
⊕	Suurentaa projektiokuvan kokoa.
⊖	Pienentää projektiokuvan kokoa.
Color Mode (Väri-tila)	Näyttää väri-tilan valintapalkin.

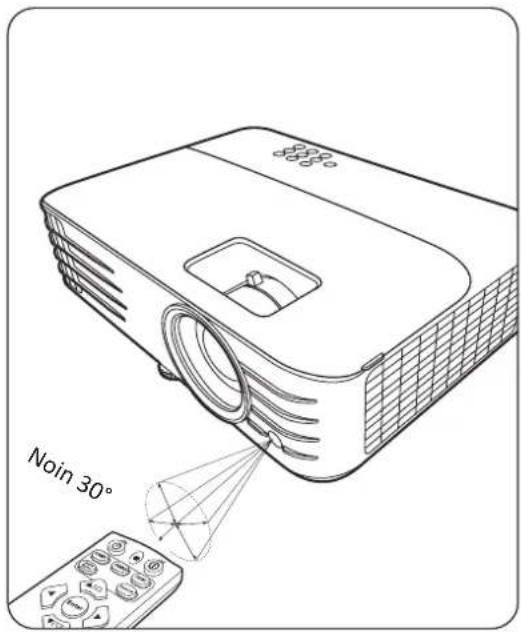

Kaukosäätimen toiminta-alue

Noudata alla annettuja ohjeita kaukosäätimen virheettömän toiminnan varmistamiseksi:

1. Kaukosäädin on asetettava 30 asteen pystysuoraan kulmaan projektorin infrapuna-anturiin(antureihin) nähden.

2. Kaukosäätimen ja anturin(antureiden) välinen etäisyys saa olla korkeintaan 8 metriä (26 jalkaa).

HUOMAA: Katso kuvasta lisätietoa kaukosäätimen infrapuna-anturista(antureista) (IR).

Noin 30°

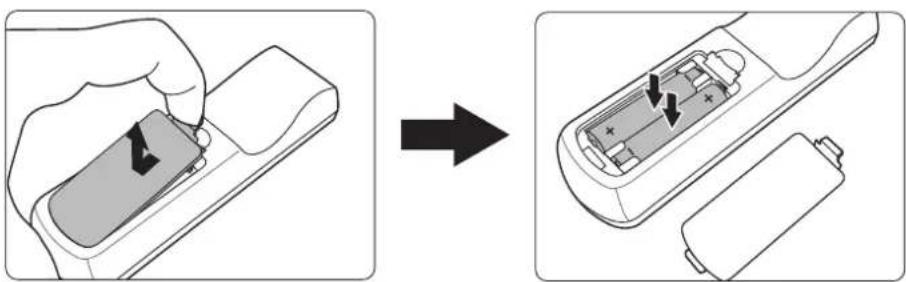

Kaukosäätimen paristojen vaihto

1. Irrota paristokotelon kansi kaukosäätimen takaosasta painamalla sormialustaa ja liu'uttamalla sen alas.

2. Poista olemassa olevat paristot (tarvittaessa) ja asenna kaksi AAA-paristoa.

HUOMAA: Noudata paristokotelon napaisuusmerkintöjä.

1. Asenna paristokotelon kansi takaisin kohdistamalla se alustaan ja työntämällä se takaisin paikoilleen.

• Suojaa kaukosäädin ja paristot liialliselta lämmöltä ja kosteudelta.
• Vaihda paristo vain samaan tai vastaavanlaiseen paristoon, jota pariston valmistaja suosittelee.
• Hävitä käytetyt paristot valmistajan ohjeiden mukaisesti ja paikallisia ympäristömääräyksiä noudattamalla.
• Älä koskaan heitä paristoja avotuleen. Olemassa on räjähdysvaara.
• Jos paristojen virta loppuu tai jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot kaukosäätimen vaurioiden välttämiseksi.

> Alustavat asetukset

Tämä osio antaa tarkat ohjeet projektorin asettamiseen.

Asennuspaikan valitseminen

Asennuspaikka tulee määrittää omien mieltymyksien ja huoneen mukaan. Huomioi seuraavat:

• Näytön koko ja sijainti.
• Sopivan pistorasian sijainti.
• Projektorin ja muiden laitteiden sijainti sekä niiden välinen etäisyys.

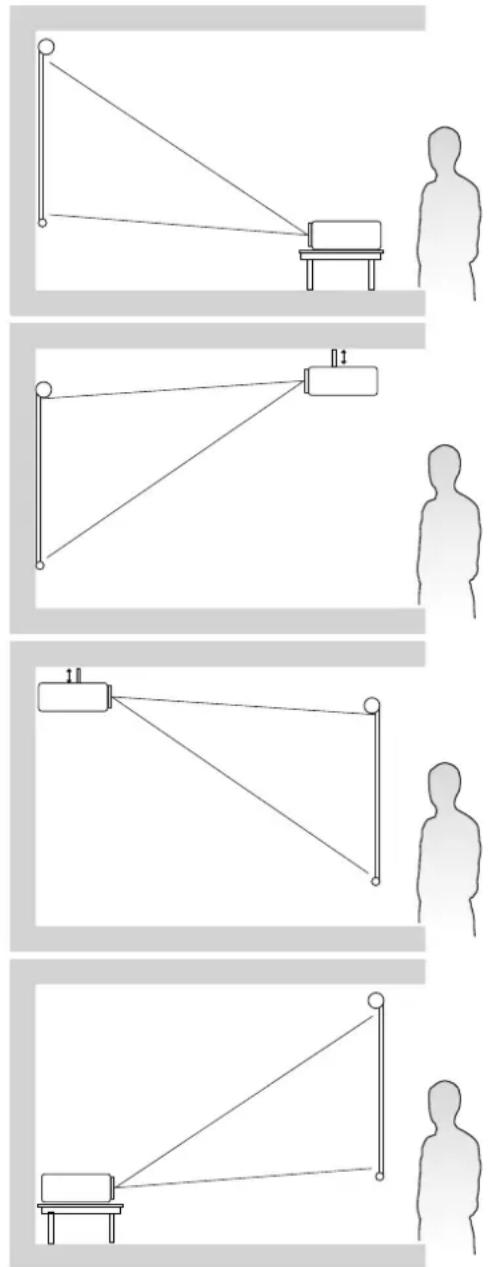

Projektori on tarkoitettu asennettavaksi johonkin seuraavasta asennuskohteesta:

1. Etuosa

Projektori sijoitetaan lattian lähelle valkokankaan eteen.

2. Eteen katto

Projektori ripustetaan ylösalaisin katosta valkokankaan eteen.

3. Taakse katto

Projektori ripustetaan ylösalaisin katosta valkokankaan taakse.

HUOMAA: Edellyttää erityisen valkokankaan takaprojektioon.

4. Takaosa

Projektori sijoitetaan lattian lähelle valkokankaan taakse.

HUOMAA: Edellyttää erityisen valkokankaan takaprojektioon.

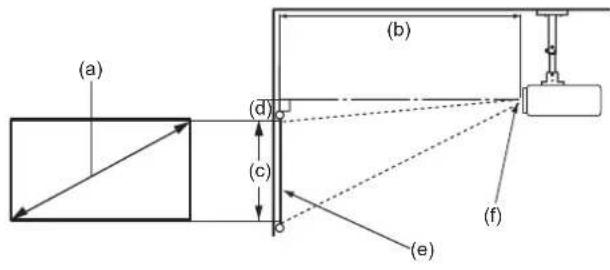

Projektion mitat

HUOMAA: Katso tämän projektorin alkuperäinen näytön resoluutio osiosta "Tekniset tiedot" sivulla 59.

• 16:9 kuva 16:9 valkokankaalla

• 16:9 kuva 4:3 valkokankaalla

HUOMAA: (e) = valkokangas / (f) = linssien keskikohta

16:9 kuva 16:9 valkokankaalla

(a)Näyttökoko		(b) Projisointiväli				(c) Kuvankorkeus		(d) Pystysuuntainenpoikkeama
		vähintään enintään vähintään enintään				tuan enintään
tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm
60	1524	79	1996	86	2195	29	747	1,5	37,4	1,5	37
70 17	78 92	2328 10	1 2561	34 87	2 1,7 43	6 1,7	44
80	2032	105	2661	115	2927	39	996	2,0	49,8	2,0	50
90	2286	118	2994	130	3293	44	1121	2,2	56,0	2,2	56
100	2540	131	3326	144	3659	49	1245	2,5	62,3	2,5	62
110	2794	144	3659	158	4025	54	1370	2,7	68,5	2,7	68
120	3048	157	3992	173	4391	59	1494	2,9	74,7	2,9	75
130 3	302 17	0 4324	187 47	57 64	1619	3,2 80	9 3,2 81
140	3556	183	4657	202	5123	69	1743	3,4	87,2	3,4	87
150	3810	196	4989	216	5488	74	1868	3,7	93,4	3,7	93
160	4064	210	5322	230	5854	78	1992	3,9	99,6	3,9	100
170	4318	223	5655	245	6220	83	2117	4,2	105,8	4,2	106
180	4572	236	5987	259	6586	88	2241	4,4	112,1	4,4	112
190 4	826 24	9 6320	274 69	52 93	2366	4,7 118	8,3 4,7	118
200	5080	262	6653	288	7318	98	2491	4,9	124,5	4,9	125

16:9 kuva 4:3 valkokankaalla

(a)Näyttökoko		(b) Projisointiväli				(c) Kuvankorkeus		(d) Pystysuuntainenpoikkeama
		vähintään enintään vähintään enintään				tuan enintään
tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm	tuumaa	mm
60 15	24 72	1832 79	2015	27 686	1,4 34	1,4 34
70 17	78 84	2137 93	2351	32 800	1,6 40	1,6 40
80 20	32 96	2443 10	06 2687	36 914	1,8 46	1,8 46
90 22	86 108	2748	119 302	3 41 10	029 2,0	51 2,0	51
100	2540	120	3053	132	3358	45	1143	2,3	57	2,3	57
110	2794	132	3358	145	3694	50	1257	2,5	63	2,5	63
120 3	048 14	4 3664	159 40	30 54	1372 2,7	69 2,7	69
130 3	302 15	6 3969	172 43	66 59	1486 2,9	74 2,9	74
140 3	556 16	8 4274	185 47	02 63	1600 3,2	80 3,2	80
150	3810	180	4580	198	5038	68	1715	3,4	86	3,4	86
160 4	064 19	2 4885	212 53	74 72	1829 3,6	91 3,6	91
170 4	318 20	4 5190	225 57	09 77	1943 3,8	97 3,8	97
180	4572	216	5496	238	6045	81	2057	4,1	103	4,1	103
190 4	826 22	8 5801	251 63	81 86	2172 4,3	109 4,3	109
200	5080	240	6106	264	6717	90	2286	4,5	114	4,5	114

HUOMAA: Kyseisissä luvuissa on 3 % toleranssi optisten komponenttien vaihteluiden vuoksi. Projektion koko ja etäisyys on suositeltavaa testata fyysisesti ennen projektorin pysyvää asentamista.

Projektorin asentaminen

HUOMAA: Jos hankit kolmannen osapuolen telineen, käytä oikeaa ruuvikokoa. Ruuvikoot voivat vaihdella asennuslevyn paksuuden mukaan.

1. Varmista asennuksen paras varmuus käyttämällä ViewSonic®-seinä- tai lattiatelinettä.

2. Varmista, että projektorin asennuksessa käytettävät ruuvit täyttävät seuraavat määritykset:

3. Ruuvityyppi: M4 x 8

4. Ruuvin enimmäispituus: 8 mm

65.89 65.89 113.54 60.01

HUOMAA:

• Vältä projektorin asentamista lämpölähteen lähelle.
• Jätä katon ja projektorin alaosan väliin vähintään 10 cm vapaata tilaa.

Luvattoman käytön estäminen

Projektorissa on useita sisäänrakennettuja turvatoimintoja varkauden, luvattoman käytön tai tahattoman asetusten muuttamisen estämiseksi.

Turva-aukon käyttäminen

Voit ehkäistä projektorin varkauden kiinnittämällä projektorin pysyvään kohteeseen turva-aukon lukituslaitteella.

Alla on esimerkki turva-aukon lukituslaitteen asentamisesta:

HUOMAA: Turva-aukkoa voidaan käyttää myös turva-ankkurina, jos projektori asennetaan kattoon.

Salasana-toiminnon käyttäminen

Projektorissa on salasanan suojaustoiminto sen luvattoman käytön estämiseksi. Salasana voidaan asettaa On-Screen Display (OSD) -valikossa.

HUOMAA: Ota salasana ylös ja säilytä sitä varmassa paikassa.

Salasanan asettaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ > Turvallisuus-asetukset ja paina Enter (Siirry).

2. Korosta Käynnistä lukitus ja valitse Päällä painamalla ◀/▶.

3. Kuten esitetty oikealla, neljä nuolipainiketta (▲,▶,▼) ◀ edustavat 4 lukua (1, 2, 3, 4). Aseta kuusinumeroinen salasana nuolipainikkeilla.

ANNA UUSI SALASANA 1 4 < > 2 3 Palaa : Menu

1. Vahvista uusi salasana syöttämällä se uudelleen. Kun salasana on asetettu, OSD-valikko palaa sivulle Turvallisuus-asetukset.

2. Poistu OSD-valikosta painamalla Exit (Lopeta).

HUOMAA: Kun salasana on asetettu, se tulee syöttää aina projektorin käynnistämisen yhteydessä.

Salasanan vaihtaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ > Turvallisuus-asetukset > Muuta salasana.
2. Paina Enter (Siirry), näkyviin tulee viesti "ANNA NYKYINEN SALASANA".
3. Syötä vanha salasana.

» Jos salasana on oikein, näkyviin tulee toinen viesti "ANNA UUSI SALASANA".

» Jos salasana on virheellinen, salasanan virheviesti tulee näkyviin viiden sekunnin ajaksi, minkä jälkeen tulee näkyviin viesti "ANNA NYKYINEN SALASANA". Voit yrittää uudelleen tai peruuttaa painamalla painiketta Exit (Lopeta).

1. Syötä uusi salasana.
2. Vahvista uusi salasana syöttämällä se uudelleen.
3. Poistu OSD-valikosta painamalla Exit (Lopeta).

HUOMAA: Syötetyt luvut näkyvät näytössä tähtimerkkeinä (*).

Salasanatoiminnon käytöstä poistaminen

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ > Turvallisuus-asetukset > Käynnistä lukitus.
2. Paina painiketta◀/▶valinnan Pois valitsemiseksi.
3. Näkyviin tulee viesti "Anna salasana". Syötä nykyinen salasana.

» Jos salasana on oikein, OSD-valikko palaa salasanasivulle ja "Pois" näkyy rivillä Käynnistä lukitus.

» Jos salasana on virheellinen, salasanan virheviesti tulee näkyviin viiden sekunnin ajaksi, minkä jälkeen tulee näkyviin viesti "ANNA NYKYINEN SALASANA". Voit yrittää uudelleen tai peruuttaa painamalla painiketta Exit (Lopeta).

HUOMAA: Säilytä vanha salasana, sillä tarvitset sen salasanatoiminnon käyttöönottamiseen.

Salasanan unohtaminen

Jos otat salasanatoiminnon käyttöön, sinua pyydetään syöttämään kuusinumeroinen salasana projektorin päälle kytkemisen yhteydessä. Jos syötät virheellisen salasanan, salasanan virheviesti (kuva oikealla) tulee näkyviin viiden sekunnin ajaksi, minkä jälkeen näkyviin tulee viesti "ANNA SALASANA".

Voit yrittää uudelleen tai jos et muista sitä, voit käyttää salasanan palautusta.

Salasanavirhe

Yritä uudestaan.

HUOMAA: Jos syötät virheellisen salasanan viisi kertaa peräkkäin, projektori sammuu automaattisesti lyhyessä ajassa.

Salasanan palautus

1. Kun viesti "ANNA NYKYINEN SALASANA" näkyy, paina ja pidä alhaalla painiketta Auto Sync (Auto Synk) kolmen sekunnin ajan. Projektori näyttää näytössä koodin.
2. Kirjoita numero ylös ja kytke projektori pois päältä.
3. Kysy lisätietoa paikallisesta huoltopalvelusta numeron dekoodaamiseksi. Sinua voidaan pyytää esittämään ostotosite, jolla sinut tunnistetaan projektorin valtuutetuksi käyttäjäksi.

PERUUTA SALASANA Kir joita peruutuskoodi, ja ota yhteys ViewSonic:n asiakaspalvelukeskukseen. Peruutuskoodi: 255 255 255 255 Palaa : Menu

Ohjauspainikkeiden lukitseminen

Lukitsemalla projektorin ohjauspainikkeet voit estää asetuksien tahattoman muuttamisen (esim. lapsien toimesta).

HUOMAA: KuntoimintoPaneelin Näppäinlukko on päällä, projektorin ohjauspainikkeet eivät toimi painiketta Power (Teho) lukuun ottamatta.

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: JÄRJESTELMÄ > Paneelin Näppäinlukko.
2. Paina painiketta ▲/▼valinnan Päällä valitsemiseksi.
3. Valitse Kyllä ja vahvista painamalla Enter (Siirry).
4. Avaa paneelin näppäinlukko painamalla ja pitämällä alhaalla projektorin painiketta▶ kolmen sekunnin ajan.

HUOMAA: Voit myös käyttää kaukosäädintä valikkoon JÄRJESTELMÄ > Paneelin Näppäinlukko siirtymiseksi ja valitse Pois.

> Liitännät

Tämä osio antaa ohjeet projektorin ja muiden laitteiden välisten liitäntöjen tekemiseen.

Liitäntä virtalähteeseen

1. Liitä virtajohto projektorin takana olevaan AC IN -liitäntään.

2. Liitä virtajohto pistorasiaan.

USB SW1.5A 027 (Service) HCM-1 HCM-2 HCM-3 RUSO U01 RUSO

HUOMAA: Asenna helposti käytettävissä oleva katkaisin pysyvään johdotukseen projektorin asentamisen yhteydessä tai liitä virtapistoke laitteen lähellä olevaan helppopääsyiseen pistorasiaan. Jos projektorin käytön aikana esiintyy häiriötä, katkaise laitteen virta katkaisimesta tai irrota pistoke pistorasiasta.

Liitännät videolähteisiin

HDMI-liitäntä

Liitä yksi HDMI-kaapelin pää videolaitteen HDMI-porttiin. Liitä sitten kaapelin toinen pää projektorin liitäntään HDMI 1 tai HDMI 2.

Komposiittivideon liitäntä

Liitä yksi videokaapelin pää videolaitteen videoporttiin. Liitä sitten kaapelin toinen pää projektorin VIDEO-liitäntään.

Liitännät tietokonelähteisiin

VGA-liitäntä

Liitä yksi VGA-kaapelin pää tietokoneen VGA-porttiin. Liitä sitten kaapelin toinen pää projektorin liitäntään COMPUTER IN.

HUOMAA: Jotkin kannettavat tietokoneet eivät kytke päälle ulkoisia näyttöjä, kun ne liitetään projektoriin. Kannettavan tietokoneen projektion asetuksia voi olla tarpeen säätää.

VGA Out -liitäntä

Liitä VGA-liitännän jälkeen yksi VGA-kaapelin pää monitorin VGA-porttiin. Liitä sitten kaapelin toinen pää projektorin liitäntään MONITOR OUT.

Äänen liittäminen

Projektorissa on kaiuttimet, voit lisäksi liittää ulkoisia kaiuttimia projektorin AUDIO OUT -liitäntään.

HUOMAA: Äänilähtö säätyy projektorin Volume (Äänenvoimakkuus) ja Mute (Mykistä) -asetusten mukaan.

> Käyttö

Projektorin kytkeminen päälle tai pois päältä

Projektorin käynnistäminen

1. Kytke projektori päälle painamalla painiketta Power (Teho).
2. Lamppu syttyy ja "Käynnistä/Sammuta -soittoääni" käynnistyy.
3. Virran merkkivalossa palaa vihreä valo, kun projektori on päällä.

HUOMAA:

• Jos projektori on edelleen kuuma edellisestä käyttökerrasta, sen jäähdytyspuhallin toimii noin 90 sekunnin ajan ennen kuin lamppu syttyv.

• Kun olet kytkenyt projektorin päälle, lampun käyttöiän säilyttämiseksi odota vähintään viisi (5) minuuttia ennen sen sammuttamista.

• Kytke kaikki liitetyt laitteet (esim. kannettava tietokone) päälle ja projektori hakee tulolähteen.

HUOMAA: Jos projektori ei löydä tulolähdettä, näkyviin tulee lähteen valintapalkki. Jos mitään tulolähdettä ei löydetä, näkyviin tulee "No Signal" (Ei signaalia) -viesti.

Ensimmäinen käynnistyskerta

Jos projektori kytkettiin päälle ensimmäistä kertaa, valitse OSD-kieli näytön ohjeita noudattamalla.

Language English Français Deutsch Italiano Español Русский 繁體中文 簡体中文 日本語 현국어 Svenska Nederlands Türkçe Čoština Português İnu Polski suomi ل figurьё Indonesia हिन्दी Tiếng Việt Еллэнviká Return : Menu

Projektorin sammuttaminen

1. Paina painiketta Power (Teho) tai Off (Pois), näkyviin tuleva vahvistusviesti pyytää painamaan Power (Teho) tai Off (Pois) -painiketta toisen kerran. Voit peruuttaa painamalla lisäksi mitä tahansa muuta painiketta.

HUOMAA: Jos et vastaa muutaman sekunnin kuluessa ensimmäisestä painalluksesta, viesti häviää.

1. Kun jäähdytystoiminto on päättynyt, "Käynnistä/Sammuta -soittoääni" käynnistyy.

2. Irrota virtajohto pistokkeesta, jos projektoria ei käytetä pitkään aikaan.

HUOMAA:

• Lampun suojaamiseksi projektori ei vastaa komentoihin jäähdytyksen aikana.
• Älä irrota virtajohtoa ennen kuin projektori on sammunut kokonaan.

Tulolähteen valitseminen

Projektori voidaan liittää useaan eri laitteeseen samanaikaisesti. Se voi kuitenkin näyttää yhden kokonaisen näytön yhdellä kertaa.

Jos haluat projektorin hakevan tulolähteen automaattisesti, varmista, että Nopea automaattihaku -toiminto JÄRJESTELMÄ -valikossa on Päällä.

Nopea automaattihaku Pois Päälle Palaa: Menu

Voit valita tulolähteen myös manuaalisesti painamalla jotakin kaukosäätimen lähteen valintapainikkeista tai siirtymällä saatavilla olevien tulolähteiden kohdalle.

On Off COMP VIDEO HDMI Auto Sync Source

Valitse tulolähde manuaalisesti toimimalla seuraavasti:

1. Paina Source (Lähde), näkyviin tulee valikko lähteen valitsemiseen.

2. Paina painiketta ▲/▼kunnes olet valinnut haluamasi signaalin ja paina Enter (Siirry).

3. Kun tiedot on havaittu, valitut lähdetiedot tulevat näkyviin näyttöön muutaman sekunnin ajaksi.

HUOMAA: Jos projektoriin on liitetty useita laitteita, toista vaiheet 1 -2 toisen lähteen hakemiseksi.

Projektiokuvan säätäminen

Projektorin korkeuden ja projektiokulman säätäminen

Projektorissa on yksi (1) säätöjalka. Projektorin korkeutta ja pystysuuntaista projektiokulmaa voidaan muuttaa jalkaa säätämällä. Säädä jalkaa varoen projektiokuvan sijainnin hienosäätämiseksi.

Kuvan automaattinen säätäminen

Joskus kuvanlaatua voi olla tarpeen parantaa. Paina tällöin kaukosäätimen painiketta Auto Synk. Viiden (5) sekunnin kuluessa sisäänrakennettu Intelligent Auto Adjustment -toiminto säätää uudelleen taajuuden ja kellon arvot parhaan kuvalaadun takaamiseksi.

Tämän jälkeen vasempaan yläkulmaan tulevat näkyviin valitun lähteen tiedot kolmen (3) sekunnin ajaksi.

HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC D-Sub -tulolähde (analoginen RGB/COMPUTER IN) on valittu.

Kuvan koon ja laadun säätäminen

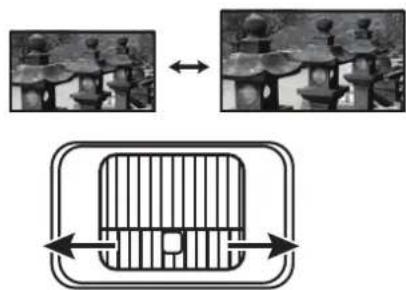

Säädä projektiokuvaa vaadittuun kokoon kiertämällä zoomausrengasta.

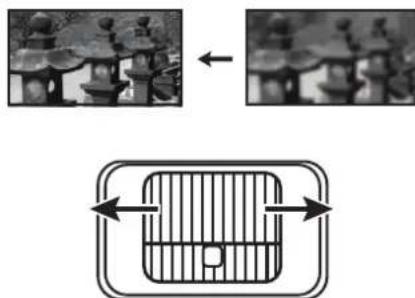

Kuvan laatua voidaan parantaa kiertämällä tarkennusrengasta.

Trapetsivääristymän korjaaminen

Trapetsivääristymä viittaa tilanteeseen, jossa projisoitu kuva vääristyy projisointikulman vuoksi.

Voit korjata tämän säätämällä projektorin korkeutta sekä toimimalla seuraavasti:

1. Trapetsivääristymän sivu voidaan avata projektorin tai kaukosäätimen trapetsivääristymän painikkeilla.

2. Kun trapetsivääristymän sivu on tullut näkyviin, paina painiketta □ trapetsivääristymän korjaamiseksi kuvan yläosassa. Paina painiketta □ trapetsivääristymän korjaamiseksi kuvan alaosassa.

Projektiokuvan hallinta

Linssien siirtymää voidaan säätää pystysuunnassa +/- 5 % kaukosäätimellä, minkä ansiosta projektoria ei tarvitse siirtää tai asettaa fyysisesti. Tämä on erityisen hyödyllistä silloin, kun projektori on asennettu kattoon.

Jotta esittelijä saavuttaisi yleisön täydellisen huomion, voit käyttää toimintoa Blank (Tyhjä) projektorissa tai kaukosäätimessä näytön kuvan piilottamiseksi. Paina mitä tahansa painiketta projektorissa tai kaukosäätimessä kuvan palauttamiseksi.

HUOMIO: Älä peitä projektiolinssejä projisoinnin aikana, muutoin peittävä kohde voi kuumentua ja epämuodostua tai jopa aiheuttaa tulipalon.

> Valikkotoiminnot

Tässä osiossa kuvataan On-Screen Display (OSD) -valikko ja sen valinnat.

On-Screen Display (OSD) -valikon yleinen käyttö

Projektorissa on On-Screen Display (OSD) -valikko säätöjen tekemiseen. Voit avata valikon painamalla projektorin tai kaukosäätimen painiketta Menu (Valikko).

ViewSonic NÄYTÄ Kuvasuhde Keystone Linssin siirto Sijainti Valhe H.-koko Zoomaa Over Scan 3X Fast Input Automaattinen Pois HDMI Lopeta : Menu

1. Valitse päävalikko painamalla ◀/►. Paina sitten painiketta Enter (Siirry) tai painikkeita ▲ävalikkoluetteloon siirtymiseksi.
2. Valitse valikkovalinta painamalla ▲/▼ Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/► asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ ▶setuksen säätämiseksi/valitsemiseksi.

On-Screen Display (OSD) -valikon rakenne

Päävalikko Alavalikko Valikkovalinta
NÄYTÄ	Kuvasuhde Automaattinen
			4:3
			16:9
			16:10
			Natiivi
	Keystone -40~40
	Linssien siirtymä -20~20
	Sijainti X: -5 ~ 5, Y: - 5 ~ 5
	Vaihe 0~31
	H.-koko -15~15
	Zoomaa 0.8X ~2.0X
	OverScan Pois/1/2/3/4/5
	3X pikasyöttö Passiivinen
KUVA	Väri-tila Kirkkain
		Urheilu
		Vakio
		Pelaaminen
		Elokuva
		Käyttäjä 1
		Käyttäjä 2
	Kirkkaus 0~100
	Kontrasti	-50~50
	Värilämp.	8000K/6500K/5500K
		Punainen vahvistus	0~100
		Vihreä vahvistus	0~100
		Sininen vahvistus	0~100
		Punaisen siirtymä	-50~+50
		Vihreän siirtymä	-50~+50
		Sinisen siirtymä -50~+50
KUVA	Kehittynyt Väri -50~50	Sävy -50~50
		Terävyys 0~31
		Gamma 1,8/2,0/2,2/2,3	5/2,5/Cubic/sRGB
		Brilliant Color Pois/1/2/	3/4/5/6/7/8/9/10
		Noise Reduction 0~31
		Värihallinta Ensisijainen	väri
			Värisävy
			Värikylläisyys
			Vahvistus
	Nollaa väriasetukset	Reset
		Peruuta
VIRRANHALLINTA	Automaattinen Virta päälle	Signaali Poista käytöstä	/VGA/HDMI/Kaikki
		CEC Poista käytöstä/Salli
		Suora Virta Päälle Poista	käytöstä/Salli
	Älyenergia	Automaattinen sammutus	Poista käytöstä/10 min/20 min/30 min
		Uniajastin	Poista käytöstä/30 min/1 h/2 h/3 h/4 h/8 h/12 h
		Virransäästö	Poista käytöstä/Salli
	Valmiusasetukset	VGA silmukka läpi	Pois/Päällä
		Äänen läpikuljetus	Pois/Päällä
	Pikasammutus	Poista käytöstä
		Salli
	USB A -virta	Päällä
		Pois

Päävalikko Alavalikko Valikkovalinta
PERUS	Ääniasetukset Mykistä	Pois/Päällä
		Äänenvoimakkuus 0~20
		Käynnistä/Sammuta-soittoääni	Pois/Päällä
	Esityksen ajastin Ajastinjakso 1~240 m
			Ajastimen näyttö Aina/1 min/2 min/3 min/Ei milloinkaan
			Ajastimen paikka	Ylhäällä vasen/Alhaalla vasen/Ylhäällä oikea/Alhaalla oikea
			Ajastimen laskentasuunta	Laske alas/Laske ylös
			Äänimuistuttaja Pois/Päällä
			Käynnistä laskeminen/Pois
	Kuvio Pois
		Testikortti
	Tyhjä ajastin Poista käytöstä/5 min/10 min/15 min/20 min/25 min/30 min
	Viesti Pois
		Päällä
	Splash-kuva Musta
		Sininen
		ViewSonic
KEHITTYNYT	3D-asetukset 3D-synkronointi Automaattinen
			Pois
			Peräkkäiset ruudut
			Ruudunpakkaus
			Ylä-Ala
			Vierekkäin
			Poista käytöstä/Käännä
			Kyllä/Ei
	HDMI-asetukset	HDMI-muoto	Automaattinen/RGB/YUV
		HDMI-Alue	Automaattinen/Parannettu/Normaali

Päävalikko Alavalikko Valikkovalinta
KEHITTYNYT	Lamppu-asetukset Lamppu-tila Normaali/Eco/		Dynamic Eco/SuperEco+
			Nollaa lampun tunnit Reset/Peruuta
			Lampun tuntien tiedot
	Suljettu kaappaus Suljetun kaappauksen ottaminen käyttöön		Pois/Päällä
	Nollaa asetukset Reset
JÄRJESTELMÄ	Kieli Monikielisen OSD:n valitseminen
	Projektorin asento Eteen pöytä
	Valikkoasetukset Valikon näyttöaika 5 s/10 s/15 s/20 s/25 s/30 s
	Korkean paikan tila Pois
	Nopea automaattihaku Pois
	Turvallisuus-asetukset Muuta salasana
JÄRJESTELMÄ	Paneelin Näppäinlukko	Pois
		Päällä
	Kaukosäätimen koodi	1/2/3/4/5/6/7/8
	Hallintatapa RS-232
		USB
	Modulointinopeus 24	00/4800/9600/14400/19200/38400/57600/115200
TIETOJA	Lähde
	Väri-tila
	Resoluutio
	Värijärjestelmä
	Firmware Version
	3X pikasyöttö
	S/N

NÄYTTÖ-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon NÄYTÄ valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼siirtyäksesi NÄYTÄ-valikkoon.

ViewSonic NÄYTÄ Kuvasuhde Keystone Linssin siirto Sijainti Valhe H.-koko Zoomaa OverScan 3X Fast Input Automaattinen Pois HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ lasetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
Kuvasuhde	AutomaattinenSkaalaa kuvan suhteessa projektorin alkuperäiseen resoluutioon vaakasuuntaisessa leveydessä. Tämä sopii tulevaan kuvaan, joka ei ole asetuksessa 4:3 ja 16:9 ja haluat hyödyntää valkokankaan mahdollisimman hyvin muuttamatta kuvan kuvasuhdetta.4:3Skaalaa kuvan niin, että se näkyy näytön keskellä 4:3 kuvasuhteessa. Tämä sopii parhaiten kuviin 4:3, kuten tietokonemonitoreihin, vakiopirtoisiin TV- ja 4:3-suhteen DVD-elokuviin, sillä se näyttää ne ilman suhteen muuttamista.16:9Skaalaa kuvan niin, että se näkyy näytön keskellä 16:9 kuvasuhteessa. Tämä sopii parhaiten kuviin, jotka ovat jo suhteessa 16:9, kuten teräväpiirtoiset TV-kuvat, sillä se näyttää ne ilman suhteen muuttamista.16:10Skaalaa kuvan niin, että se näkyy näytön keskellä 16:10 kuvasuhteessa. Tämä sopii parhaiten kuviin, jotka ovat jo suhteessa 16:10, sillä se näyttää ne ilman suhteen muuttamista.NatiiviKuva projisoidaan sen alkuperäisellä resoluutiolla ja se sovitetaan näyttöalueeseen. Kun tulosignaalin resoluutiot ovat pienemmät, projisoitu kuva näkyy alkuperäisessä koossa.
Keystone	Säätää trapetsivääristymää tilanteessa, jossa projisoitu kuva vääristyy projisointikulman vuoksi.
Linssien siirtymä	Tarjoaa joustavuutta projektorin asennukseen. Mahdollistaa kuvan siirtämisen ylös ja alas kaukosäätimen avulla kuvaa vääristämättä.
Sijainti	Säätää projisoidun kuvan sijaintia.HUOMAA:Kyseinen toiminto on saatavilla vain silloin, kun PC-tulosignaali on valittu.Säätöväli voi vaihdella eri ajoituksilla.
Vaihe	Säätää kellovaihetta kuvan vääristymän vähentämiseksi.HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC-tulosignaali on valittu.
H.-koko	Säätää kuvan vaakasuuntaista leveyttä.HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun PC-tulosignaali on valittu.
Zoomaa	Suurentaa projisoidun kuvan ja mahdollistaa kuvassa siirtymisen.
OverScan	Säätää OverScan-tasoa välillä 0% - 5%.HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun komposiittivideo, - tai HDMI-tulosignaali on valittu.
3X pikasyöttö	Tämä toiminto edistää kuvataajuuden alentamista.Alkuperäisen ajoituksen nopea vastausaika on saavutettavissa.Kun toiminto on käytössä, seuraavat asetukset palautuvat esiasetuksiin: kuvasuhde, sijainti, zoomaa, OverScan.HUOMAA: Kyseinen toiminto on saatavilla vain silloin, kun alkuperäisen ajoituksen tulosignaali on valittu.

KUVA-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon KUVA valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼siirtyäksesi KUVA-valikkoon.

ViewSonic KUVA Väri-tila Kirkkaus Kontrasti Värilämp. Jatko Nollaa väriasetusten Kirkkain 8000K HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ lasetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
Väri-tila	KirkkainMaksimoi projektiokuvan kirkkauden. Tämä tila sopii ympäristöihin, joissa vaaditaan erittäin suuri kirkkaus (esim. projektoria käytettäessä erittäin valoisassa tilassa).UrheiluTarkoitettu urheiluohjelmien katselemiseen hyvin valaistuissa ympäristöissä.VakioSuunniteltu normaaleihin olosuhteisiin päivänvalossa.PelaaminenSopii videopelien pelaamiseen kirkkaassa ympäristössä.ElokuvaSopii värikkäiden elokuvien, digitaalikameroiden videoleikkeiden tai DV-sisällön toistamiseen tietokoneen tulosta parasta tummaa taustaa (alhainen valaisu) käyttäen.Käyttäjä 1/Käyttäjä 2Palauttaa mukautetut asetukset. Kun Käyttäjä 1/Käyttäjä 2 on valittu, joitakin KUVA-valikon alavalikkoja on mahdollista säätää valitun tulolähteen mukaan.
Kirkkaus	Mitä suurempi arvo, sitä kirkkaampi kuva.Säädä tätä valintaa, jottakuvan mustat alueet näkyisivät yhtä mustina ja tummien alueiden tiedot näkyisivät paremmin.
Kontrasti	Aseta tämän valinnan avulla valkopiikki, kun olet säätänyt ensin Kirkkaus-asetusta.
Värilämp.	8000KKuvat näkyvät sinivalkoisina.6500KSäilyttää kuvien normaalin valkoisuuden.5500KKuvat näkyvät punavalkoisina.Voit asettaa oman värilämpötilan säätämällä seuraaviaasetuksia:Punainen vahvistus/Vihreä vahvistus/Sininen vahvistusSäätää punaisen, vihreän ja sinisen värin kontrastitasoja.Punaisen siirtymä/Vihreän siirtymä/Sinisen siirtymäSäätää punaisen, vihreän ja sinisen värin kirkkaustasoa.
Kehittynyt	VäriPienempi asetus tuottaa vähemmän kyllästettyjä värejä. Josasetus on liian suuri, värit ovat liian voimakkaita ja voivat ollaepärealistisia.SävySuurempi arvo tekee kuvasta vihreämmän, kun taas pienempiarvo tekee kuvasta punaisemman.TerävyssSuurempi asetus tekee kuvasta terävämmän, kun taas pienempiarvo tekee kuvasta pehmeämmän.GammaGamma viittaa projektorin harmaa-asteikon tsojenkirkkaustasoon.Brilliant ColorTämä toiminto käyttää uutta värien prosessointialgoritmiaja järjestelmän tasotehostuksia paremman kirkkaudensaavuttamiseksi ja aidompien sekä kirkkaimpien väriennäyttämiseksi projisoidussa kuvassa. Se mahdollistaa yli 50 %suuremman kirkkauden keskisuurien sävyjen kuvissa, jotkaovat yhteisiä video- ja luonnollisissa kuvissa, joten projektorituottaa kuvat realistisissa ja aidoissa väreissä. Jos haluat tämänlaatuiset kuvat, valitse tarpeitasi vastaava taso.
Kehittynyt	Noise ReductionTämä toiminto vähentää eri mediasoittimien aiheuttamaa sähköistä kuvakohinaa. Mitä suurempi asetus, sitä vähemmän kohinaa. (Ei käytettävissä, kun tulosignaali on HDMI).VärihallintaVärinhallintaa tulee harkita vain pysyvissä asennuksissa, joissa valoisuutta säädellään (esim. johtokunnan kokoushuoneet, istuntosalit ja kotiteatterit). Värinhallinta tarjoaa hienoja värisäätöjä tarkemman värintoiston mahdollistamiseksi. Valitse ensin Ensisijainen väri ja säädä sen säätöväliä/arvoja kohdassa Värisävy, Värikylläisyys ja Vahvistus.
Nollaa väriasetukset	Palauttaa nykyiset kuva-asetusten tehdasasetukset.

VIRRANHALLINTA-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon VIRRANHALLINTA valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼ siirtyäksesi VIRRANHALLINTA-valikkoon.

ViewSonic VIRRANHALLINTA Automaattinen Virta päälle Älyenergia Valmlusasetukset Pikasammutus USB A -virta Poista käytöstä Päälle HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ lasetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
Automaattinen Virta päälle	SignaaliKun valitset VGA/HDMI,projektori voi käynnistyä automaattisesti, kun VGA/HDMI-signaali syötetään VGA/HDMI-kaapelilla. Voit myös valita valinnan Kaikki ja projektori käynnistyy automaattisesti vastaanottaessa VGA- tai HDMI-signaalin.CECTämä projektori tukee CEC (Consumer Electronics Control) -toimintoa, joka synkronoi virran päälle/pois kytkemisen HDMI-liitännän kautta. Jos CEC-toimintoa tukeva laite kytketään projektorin HDMI-tuloon projektorin ollessa pois päältä, myös liitetyn laitteen virta kytkeytyy pois päältä automaattisesti. Kun liitetyn laitteen virta kytketään päälle, projektorin virta kytkeytyy automaattisesti päälle.HUOMAA:Jotta CEC-toiminto toimisi virheettömästi, varmista, että laite on liitetty oikein projektorin HDMI-tuloon HDMI-kaapelilla, ja että sen CEC-toiminto on kytketty toimintaan.CEC-toiminto ei välttämättä toimi liitetystä laitteesta riippuen.Suora Virta PäälleMahdollistaa projektorin automaattisen käynnistymisen, kun virtaa syötetään virtajohdolla.
Älyenergia	Automaattinen sammutusKun tulolähdettä ei tunnisteta, tämä mahdollistaa projektorin automaattisen sammumisen määritetyn ajan kuluttua lampun turhan kulumisen välttämiseksi.UniajastinMahdollistaa projektorin automaattisen sammumisen määritetyn ajan kuluttua lampun turhan kulumisen välttämiseksi.VirransäästöPienempi virrankulutus, jos mitään tulolähdettä ei löydy. Kun valinta Salli on valittu, projektorin lampputilaksi vaihtuu SuperEco+-tila, kun mitään signaalia ei havaita viiden (5) minuutin kuluessa. Tämä auttaa myös estämään lampun käyttöiän turhan lyhenemisen.
Valmiusasetukset	Alla olevia toimintoja voidaan käyttää valmiustilassa (kytketty pistorasiaan, mutta pois päältä).VGA silmukka läpiKun valitset asetuksen Päällä, projektori välittää ainoastaan lähteestä TIETOKONE TULO saadun signaalin.Äänen läpikuljetusKun valitset asetuksen Päällä, projektori välittää äänisignaalin, kun Äänitulo ja Äänilähtö -pistokkeet on liitetty oikein asianmukaiseen laitteeseen.
Pikasammutus	SalliProjektori ei siirry jäähdytystilaan sammuttamisen jälkeen.Poista käytöstäProjektori siirtyy normaaliin jäähdytystilaan sammuttamisen jälkeen.HUOMAA:Jos yrität käynnistää projektorin uudelleen heti sammuttamisen jälkeen, se ei välttämättä käynnisty ja se suorittaa uudelleen jäähdytystoiminnon.
USB A -virta	Kun Päällä on valittu, A-tyypin USB-portti voi syöttää virtaa ja Hallintatapa siirtyy automaattisesti asetukseen RS-232.

PERUS-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon PERUS valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼siirtyäksesi PERUS-valikkoon.

ViewSonic PERUS Ääniasetukset Esityksen ajastin Kuvio Pois Tyhjä ajastin Poista käytöstä Vlesti Pälle Splash-kuya ViewSonic HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀/▶asetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
Ääniasetukset	MykistäValitse Päällä projektorin sisäisen kaiuttimen kytkemiseksi väliaikaisesti pois päältä tai äänen välittämiseksi äänilähdöstä.ÄänenvoimakkuusSäätää projektorin sisäisen kaiuttimen äänenvoimakkuutta tai välittää äänen äänilähdöstä.Käynnistä/Sammuta -soittoääniKytkee soittoäänen päälle tai pois päältä käynnistyksen ja sammutuksen aikana.
Esityksen ajastin	Esityksen ajastin voi esittää esityksen ajan näytössä parempaa esityksien ajan hallintaa varten.AjastinjaksoAsettaa aikajakson. Jos ajastin on jo päällä, ajastin käynnistyy uudelleen aina kun Ajastinjakso resetoidaan.Ajastimen näyttöMahdollistaa ajastimen asettamisen näyttöön seuraavien ajastinjaksojen ajaksi:» Aina: Näyttää ajastimen näytössä koko esityksen ajan.» 1 min/2 min/3 min: Näyttää ajastimen näytössä 1/2/3 viimeisen minuutin ajan.» Ei milloinkaan: Piilottaa ajastimen näytöstä esityksen aikana.Ajastimen paikkaAsettaa ajastimen paikan.Ajastimen laskentasuuntaAsettaa haluamasi laskentasuunnan seuraavista:» Laske alas: Laskee arvon esiasetuksesta arvoon 0.» Laske ylös: Arvon kasvaminen arvosta 0 esiasetettuun aikaan.ÄänimuistuttajaMahdollistaa äänimuistutuksen käyttöönottamisen. Kun se on otettu käyttöön, laitteesta kuuluu kaksi äänimerkkiä vähintään 30 sekunnin ajan ajanlaskennan aikana ja kolme äänimerkkiä kuuluu ajastimen ajan kuluessa umpeen.Käynnistä laskeminen/PoisKytke ajastin toimintaan valitsemalla Käynnistä laskeminen. Se voidaan peruuttaa valitsemalla Pois.
Kuvio	Auttaa säätämään kuvan kokoa ja tarkkuutta ja tarkistaa projisoidun kuvan vääristymän.
Tyhjä ajastin	Mahdollistaa projektorin kuvan automaattisen palautuksen, kun tyhjällä näytöllä ei suoriteta pitkään aikaan mitään toimintoa. Avaa tyhjä näyttö painamalla projektorin tai kaukosäätimen painiketta Tyhjä.HUOMAA:Älä peitä projektiolinssejä projisoinnin aikana, muutoin peittävä kohde voi kuumentua ja epämuodostua tai jopa aiheuttaa tulipalon.
Viesti	Asettaa muistutusviestejä (esim. “tyhjä” viesti, Päällä tai Pois päältä).
Splash-kuva	Valitsee logonäytön projektorin käynnistymisen ajaksi.

KEHITTYNYT-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon KEHITTYNYT valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼ siirtyäksesi KEHITTYNYT-valikkoon.

ViewSonic KEHITTYNYT 3D-asetusten HDMI-asetukset Lamppu-asetukset Suljettu kaappaus Nollaa asetusten HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ lasetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
3D-asetukset	Tässä projektorissa on 3D-toiminto, jonka avulla voit katsella 3D-elokuvia, -videoita ja -urheilutapahtumia realistisemmin kuvien koko syvyydellä. 3D-sisällön katselu edellyttää 3D-lasien käyttöä.3D-synkronointiOletusasetus on Automaattinen ja projektori valitsee automaattisesti oikean 3D-formaatin, kun 3D-sisältö havaitaan.Jos projektori ei tunnista 3D-formaattia, valitse 3D-tila.3D-synkronointi käännäKun havaitset käänteisen kuvan syvyyden, korjaa ongelma tämän toiminnon avulla.Tallenna 3D-asetuksetTallentaa nykyiset 3D-asetukset. 3D-asetukset otetaan automaattisesti käyttöön, jos sama resoluutio ja tulolähde valitaan.HUOMAA: Kun 3D Sync -toiminto on päällä:Projektiokuvan kirkkaustaso laskee.Asetusta Väri-tila, Lamppu-tila, Zoomaa ja OverScan ei voida säätää.
HDMI-asetukset	HDMI-muotoValitse sopiva väriavaruus liitetyn lähtölaitteen väriavaruusasetuksen mukaan.» Automaattinen: Asettaa projektorin tunnistamaan tulosignaalin väriavaruuden automaattisesti.» RGB: Asettaa väriavaruudeksi RGB:n.» YUV: Asettaa väriavaruudeksi YUV:n.HDMI-AlueValitse sopiva HDMI-värialue liitetyn lähtölaitteen värialueasetuksen mukaan.» Automaattinen: Asettaa projektorin tunnistamaan tulosignaalin HDMI-alueen automaattisesti.» Parannettu: Asettaa HDMI-värialueeksi 0 - 255.» Normaali: Asettaa HDMI-värialueeksi 16 - 235.
Lamppu-asetukset	Lamppu-tila» Normaali: Lampun maksimaalinen kirkkaus.» Eco: Vähentää lampun virrankulutusta 16%:lla ja laskee kirkkaustasoa lampun käyttöiän pidentämiseksi, laskee puhaltimen äänitasoa.» Dynamic Eco: Vähentää lampun virrankulutusta jopa 30%:lla sisällön kirkkaudesta riippuen.» SuperEco+: Vähentää lampun virrankulutusta 60%:lla ja laskee kirkkaustasoa lampun käyttöiän pidentämiseksi, laskee puhaltimen äänitasoa.HUOMAA:Lampun lämpötilan säätämiseksi Eco-tila kytkeytyypäälle 10 minuutin ajaksi 4 tunnin välein, kun Lamppu-tila on asetettu arvoon SuperEco+.Nollaa lampun tunnitNollaa lampun ajastimen uuden lampun asentamisen jälkeen.Vaihda lamppu ottamalla yhteyttä pätevään huoltopalveluun.Lampun tuntien tiedot» Lampun käyttöikä: Näyttää lampun käyttötuntien määrän.» Vastaavat lampun tunnit: Näyttää lampun koko käyttöiän.Vastaavien valonlähteen käyttötuntien laskentatapa:Lampun (vastaavat) tunnit yhteensä = 4 x (käyttötuntia Normaali-tilassa) + 2 x (käyttötuntia Eco-tilassa) + 1,67 x (käyttötuntia Dynamic Eco-tilassa) + 1 x (käyttötuntia SuperEco+-tilassa)
Suljettu kaappaus	Suljetun kaappauksen ottaminen käyttöönAktivoi toiminnon, kun valittu tulosignaali suorittaa suljetut kaappaukset.HUOMAA:Kaappaukset: Niiden TV-ohjelmien ja videoiden valinta-, kuvaus- ja äänitehostenäyttö, joissa on suljettuja kaappauksia (merkitty yleensä merkillä "CC" TV-luetteloissa).• Kyseinen toiminto on saatavilla vain silloin, kun komposiittivideotulosignaali on valittu ja sen järjestelmämuoto on NTSC.KaappausversioVoit nähdä kaappaukset valitsemalla CC1, CC2, CC3 tai CC4 (CC1 näyttää kaappaukset alueesi ensisijaisella kielellä).
Nollaa asetukset	Palauttaa kaikkien asetuksien tehdasasetukset. Kun olet valinnut valinnan Nollaa asetukset, seuraavat asetukset jäävät edelleen voimaan: Zoomaa, Keystone, Linssien siirtymä, Kieli, Projektorin asento, Korkean paikan tila, Turvallisuus-asetukset, Kaukosäätimen koodi, ja Modulointinopeus, USB A -virta.

JÄRJESTELMÄ-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina ◀/▶ valikon JÄRJESTELMÄ valitsemiseksi. Paina sitten painiketta Enter (Siirry) tai ▲/▼ siirtyäksesi JÄRJESTELMÄ-valikkoon.

ViewSonic JÄRJESTELMÄ Kieli Projektorin asento Eteen pöytä Valikkoasotukset Korkean paikan tila Pois Nopea automaatilhaku Pois Turvallisuus-asetukset Paneelin Näppäinlukko Pois Kaukosäätimen koodi 1 Hallintatapa USB Tiedonsiirtonopeus 19200 HDMI Lopeta : Menu

1. Valitse valikkovalinta painamalla ▲/▼ . Avaa sen jälkeen sen alavalikko painamalla Enter (Siirry) tai paina ◀/▶ asetuksen säätämiseksi/valitsemiseksi.

HUOMAA: Joissakin alavalikkovalinnoissa voi olla toinen alavalikko. Voit siirtyä vastaavaan alavalikkoon painamalla Enter (Siirry). Paina painiketta ▲/▼ tai ◀ lasetuksen säätämiseksi/valitsemiseksi.

Valikkovalinta Kuvaus
Kieli	Asettaa On-Screen Display (OSD) -valikon kielen.
Projektorin asento	Valitsee projektorin oikean asennon.
Valikkoasetukset	Valikon näyttöaikaAsettaa OSD-valikon toiminta-ajan viimeisen toiminnon jälkeen.Valikon sijaintiAsettaa OSD-valikon sijainnin.
Korkean paikan tila	Suosittelemme käyttämään High Altitude Mode -tilaa, kun olet 1 500 – 3 000 m korkeudella merenpinnasta ja ympäristölämpötila on välillä 5 °C – 25 °C. HUOMAA:Älä käytä High Altitude Mode -tilaa, jos olet 0 – 1 499 m korkeudella ja lämpötila on välillä 5 °C – 35 °C. Muutoin projektori jäähtyy liikaa.“High Altitude Mode” -tilan käyttö voi lisätä käyttöääniä, sillä puhaltimen nopeus on suurempi jäähdytyksen ja suorituskyvyn parantamiseksi.
Nopea automaattihaku	Mahdollistaa projektorin automaattisen signaalien haun.
Turvallisuus-asetukset	Katso ”Salasana-toiminnon käyttäminen” sivulla 20.
Paneelin Näppäinlukko	Lukitsee projektorin ohjauspainikkeet.
Kaukosäätimen koodi	Asettaa tämän projektorin kaukosäätimen koodin (1~8). Kun useampaa projektoria käytetään lähekkäin samanaikaisesti, koodia vaihtamalla voidaan estää muiden kaukosäätimien aiheuttamat häiriöt. Kun kaukosäätimen koodi on asetettu, valitse sama kaukosäätimen tunnus tämän projektorin säätämiseksi.
Hallintatapa	Mahdollistaa ohjausportin valitsemisen:RS-232-portin tai USB-portin kautta. Kun valinta USB valitaan, USB A -virta siirtyy automaattisesti asetukseen Pois.
Modulointinopeus	Valitsee modulointinopeuden tietokoneen asetuksen mukaan niin, että voit liittää projektorin sopivalla RS-232-kaapelilla ja hallita projektoria RS-232-komennoilla

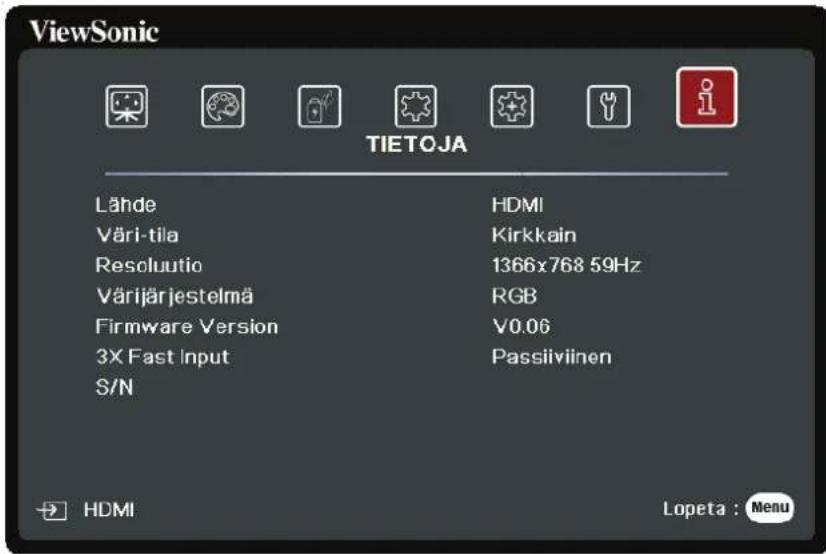

TIETOJA-valikko

1. Avaa On-Screen Display (OSD) -valikko painamalla painiketta Menu (Valikko).
2. Paina painiketta◀/▶ valikon TIETOJA valitsemiseksi ja sen sisällön näyttämiseksi.

ViewSonic TIETOJA Lähde Väri-tila Resoluutio Värijärjestelmä Firmware Version 3X Fast Input S/N HDMI Kirkkain RGB V0.06 Passiiviinen Lopeta : Menu

Valikkovalinta Kuvaus
Lähde	Näyttää valitun tulolähteen.
Väri-tila	Näyttää valitun tilan KUVA-valikossa.
Resoluutio	Näyttää tulolähteen alkuperäisen resoluution.
Värijärjestelmä	Näyttää tulojärjestelmän formaatin.
Firmware Version	Näyttää nykyisen laiteohjelmiston version.
3X pikasyöttö	Näyttää toiminnon olevan päällä tai pois päältä.
S/N	Näyttää tämän projektorin sarjanumeron.

Tekniset tiedot

Tuote Luokka Tekniset tiedot
Projektori Tyyppi D	LP-lamppu
	Näytön koko 60" ~ 200"(W:1.94~6.64 T:2.13~7.11 E-kuviolla)
	Kirkkaus (lumenia) 3,500 ANSI
	Heittosuhde 1.50~1.65 (95" ± 3%@3,16m)
	Linssit 1.1x ± 2 % Optinen zoomaus
	Lampputyyppi OSRAM	M P-VIP 203/0.8 E30.5
	Näyttöjärjestelmä 1-CHIP DMD
Tulosignaali VGA f		h: 15K~102 KHz, fv:48~120 Hz,Pikselinopeus: 170MHz
	HDMI f	h: 15K~102 KHz, fv:23~120 Hz,Pikselinopeus: 170MHz
Resoluutio	Natiivi	1920 x 1080
Virtasovitin1	Syöttöjännite	AC 100-240 V, 50/60 Hz (automaattinen kytkentä)
Käyttöolosuhteet	Lämpötila	0 °C - 40 °C (32 °F - 104 °F)
	Kosteus 0% - 90% (ei tiivistymistä)
	Korkeus	0 - 1 499 m lämpötilassa 5 °C - 35 °C1 500 - 3 000 m lämpötilassa 5 °C - 25°C
Säilytysolosuhteet	Lämpötila	-20 °C - 60 °C (ei tiivistymistä)
	Kosteus 0% - 90% (ei tiivistymistä)
	Korkeus	0 - 1 219 m lämpötilassa -20°C - 30°C
Mitat	Fyysiset(L x K x S)	312 x 108,37 x 221,8 mm(12.3" x 4.3" x 8.7")
Paino	Fyysinen	3,79 kg (8.36 lbs)
Virransäästötilat	Päällä2	300 W (tyypillinen)
	Pois	< 0,5W (valmiustila)

^1 Käytä ainoastaan ViewSonic ^ -yhtiön tai valtuutetun tahon virtasovitinta.
^2 Testiolosuhteet täyttävät EEI-standardit.

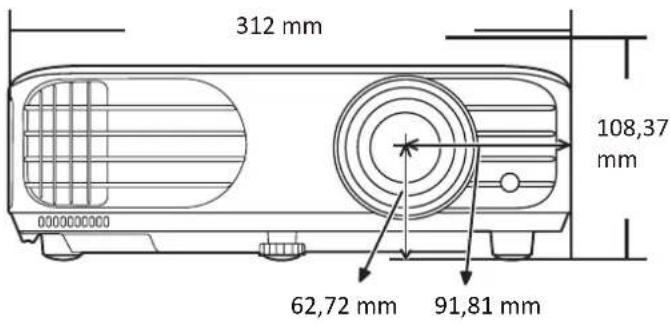

Projektorin mitat

312 mm (L) x 108,37 mm (K) x 221,8 mm (S)

221,8 mm ViewSonic

312 mm 108,37 mm 62,72 mm 91,81 mm

Ajoituskaavio

Analoginen RGB

Resoluutio Tila		Virkistys-taajuus (Hz)	H-taajuus (kHz)	Kello (MHz)	3D-synkronointi
					Peräkkäiset ruudut	Ylä-Ala Vierekkäin
720 x 400 720 x 400_70 70,087 31,469 28,3221
640 x 480	VGA_60 59,94	31,469 25,175	Tuettu Tuettu Tuettu
	VGA_72 72,809	37,861 31,5
	VGA_75	75	37,5	31,5
	VGA_85 85,008	43,269	36
800 x 600	SVGA_60	60,317	37,879	40	Tuettu	Tuettu	Tuettu
	SVGA_72 72,188	48,077	50
	SVGA_75	75	46,875 49,5
	SVGA_85 85,061	53,674 56,25
	SVGA_120 (sammumisen vähennys)	119,854	77,425	83	Tuettu
1024 x 768	XGA_60	60,004	48,363	65	Tuettu	Tuettu	Tuettu
	XGA_70	70,069	56,476	75
	XGA_75	75,029 60,023	78,75
	XGA_85	84,997 68,667	94,5
	XGA_120 (sammumisen vähennys)	119,989	97,551 115,5		Tuettu
1152 x 864	1152 x 864_75	75	67,5	108
1024 x 576	NB-ajoitus	60	35,82	46,966
1024 x 600	NB-ajoitus	64,995	41,467	51,419
1280 x 720	1280 x 720_60	60	45	74,25	Tuettu	Tuettu	Tuettu
1280 x 768 1280	x 768_60 59,87 47,77	76 79,5 Tuettu	Tuettu Tuettu
1280 x 800	WXGA_60 59,81	49,702 83,5	Tuettu Tuettu Tuettu
	WXGA_75 74,93	462,795 106	5
	WXGA_85 84,88	71,554 122,5
	WXGA_120 (sammumisen vähennys)	119,909 101	1,563 146,25		Tuettu
1280 x 1024	SXGA_60	60,02	63,981	108		Tuettu	Tuettu
	SXGA_75	75,025 79	976 135
	SXGA_85	85,024 91	146 157,5
1280 x 960	1280 x 960_60	60	60	108		Tuettu	Tuettu
	1280 x 960_85	85,002 85,93	148,5
1360 x 768	1360 x 768_60	60,015	47,712	85,5		Tuettu	Tuettu
1440 x 900	WXGA+_60	59,887	55,935	106,5		Tuettu	Tuettu
1400 x 1050	SXGA+_60	59,978	65,317	121,75		Tuettu	Tuettu
1600 x 1200	UXGA	60	75	162		Tuettu	Tuettu
1680 x 1050	1680x1050_60	59,954	65,29	146,25		Tuettu	Tuettu
640 x 480@67Hz	MAC13	66,667	35	30,24
832 x 624@75Hz	MAC16 74,546	49,722 57,28
1024 x 768@75Hz	MAC19 74,93	60,241	80
1152 x 870@75Hz	MAC21	75,06	68,68	100
1920 x 1080 (VESA)	1920 x 1080_60	60	67,5	148,5

HDMI (PC)

Resoluutio Tila		Virkistys-taajuus (Hz)	H-taajuus (kHz)	Kello (MHz)	3D-synkronointi
					Peräkkäiset ruudut	Ylä-Ala	Vierekkäin
640 x 480	VGA_60	59,94	31,469	25,175	Tuettu	Tuettu	Tuettu
	VGA_72	72,809 37,	861 31,5
	VGA_75	75	37,5	31,5
	VGA_85	85,008 43,	269 36
720 x 400	720 x 400_70	70,087	31,469	28,3221
800 x 600	SVGA_60	60,317	37,879	40	Tuettu	Tuettu	Tuettu
	SVGA_72	72,188 48,	077 50
	SVGA_75	75	46,875 49,5
	SVGA_85	85,061 53,	674 56,25
	SVGA_120 (sammumisen vähennys)	119,854	77,425	83	Tuettu
1024 x 768	XGA_60 60,004	48,363 65 Tu	ettu Tuettu	Tuettu
	XGA_70 70,069	56,476 75
	XGA_75 75,029	60,023 78,75
	XGA_85 84,997	68,667 94,5
	XGA_120 (sammumisen vähennys)	119,989 97	551 115,5	Tuettu
1152 x 864	1152 x 864_75	75	67,5	108
1024 x 576	NB-ajoitus	60	35,82	46,966
1024 x 600	NB-ajoitus	64,995	41,467	51,419
1280 x 720	1280 x 720_60	60	45	74,25	Tuettu	Tuettu	Tuettu
1280 x 768	1280 x 768_60	59,87	47,776	79,5	Tuettu	Tuettu	Tuettu
1280 x 800	WXGA_60	59,81	49,702	83,5	Tuettu	Tuettu	Tuettu
	WXGA_75	74,934 62	795 106,5
	WXGA_85	84,88	71,554 1	22,5
	WXGA_120 (sammumisen vähennys)	119,909	101,563	146,25	Tuettu
1280 x 1024	SXGA_60	60,02	63,981	108		Tuettu	Tuettu
	SXGA_75	75,025 79	976 135
	SXGA_85	85,024 91	146 157,5
1280 x 960	1280 x 960_60	60	60	108		Tuettu	Tuettu
	1280 x 960_85	85,002 85	938 148,5
1360 x 768	1360 x 768_60	60,015	47,712	85,5		Tuettu	Tuettu
1440 x 900	WXGA+_60	59,887	55,935	106,5		Tuettu	Tuettu
1400 x 1050	SXGA+_60	59,978	65,317	121,75		Tuettu	Tuettu
1600 x 1200	UXGA	60	75	162		Tuettu	Tuettu
1680 x 1050	1680x1050_60	59,954	65,29	146,25		Tuettu	Tuettu
640 x 480@67Hz	MAC13	66,667	35	30,24
832 x 624@75Hz	MAC16 74,546	49,722 57,28
1024 x 768@75Hz	MAC19 74,93	60,24	180
1152 x 870@75Hz	MAC21 75,06	68,68	100
1920 x 1080 (VESA)	1920 x 1080_60	60	67,5	148,5

HDMI (Video)

Videotila	Resoluutio	Vaakasuora taajuus (KHz)	Pystysuora taajuus (Hz)	Pistekello taajuus (MHz)	3D-synkronointi
					Peräkkäiset ruudut	Ruudunpakkaus	Ylä-Ala Vierekkäin
480i 720	(1440) x 480 15,7	3 59,94 27 Tuettu
480p 720	0 x 480 31,47 59,9	4 27 Tuettu Tuettu Tuettu
576i 720	(1440) x 576 15,6	3 50 27 Tuettu
576p 720	0 x 576 31,25 50 2	7 Tuettu Tuettu Tuettu
720/50p	1280 x 720	37,5	50	74,25		Tuettu	Tuettu
720/60p	1280 x 720	45	60	74,25		Tuettu	Tuettu
1080/50i	1920 x 1080	28,13	50	74,25				Tuettu
1080/60i	1920 x 1080	33,75	60	74,25				Tuettu
1080/24P	1920 x 1080	27	24	74,25		Tuettu	Tuettu
1080/50P	1920 x 1080	56,25	50	148,5			Tuettu	Tuettu
1080/60P	1920 x 1080	67,5	60	148,5			Tuettu	Tuettu

Video

Videotila	Vaakasuora taajuus (KHz)	Pystysuora taajuus (Hz)	Apukantoaallon taajuus (MHz)	3D-synkronointi
				Peräkkäiset ruudut
NTSC	15,73	60	3,58	Tuettu
PAL	15,63	50	4,43	Tuettu
SECAM	15,63	50	4,25 tai 4,41	Tuettu
PAL-M	15,73	60	3,58	Tuettu
PAL-N	15,63	50	3,58	Tuettu
PAL-60	15,73	60	4,43	Tuettu
NTSC4.43	15,73	60	4,43	Tuettu

IR-ohjaustaulukko

Painike	Alusta	Tavu 1	Tavu 2	Tavu 3	Tavu 4
On (Päällä)	NEC-F2	83	F4	4F	B0
Off (Pois)	NEC-F2	83	F4	4E	B1
COMP	NEC-F2	83	F4	41	BE
HDMI/HDMI 1	NEC-F2	83	F4	58	A7
HDMI 2	NEC-F2	83	F4	59	A6
Auto Sync (Auto Synk)	NEC-F2	83	F4	8	F7
Source (Lähde)	NEC-F2	83	F4	40	BF
Ylös/☐	NEC-F2	83	F4	OB	F4
Painike Alusta Tavu 1 Tavu 2 Tavu 3 Tavu 4
◀Vasen	NEC-F2 83 F4 0E F1
Siirry NEC-F2 83 F4 15 EA
►Oikea	NEC-F2 83 F4 0F F0
▼Alas/□	NEC-F2 83 F4 0C F3
Menu (Valikko) NEC-F2 83 F4 30 CF
i(TIETOJA)	NEC-F2 83 F4 97 68
Exit (Lopeta) NEC-F2 83 F4 28 D7
Aspect (Kuvakulma)	NEC-F2	83	F4	13	EC
Freeze (Pysäytä)	NEC-F2	83	F4	03	FC
Pattern (Kuvio)	NEC-F2	83	F4	55	AA
Blank (Tyhjä)	NEC-F2	83	F4	7	F8
PgUp (Sivu ylös)	NEC-F2 83 F4 06 F9
PgDn (Sivu alas) NEC-F2 83 F4 05 FA
○(Mykistä)	NEC-F2 83 F4 14 EB
○-(Äänenvoimakkuus alas)	NEC-F2 83 F4 83 7C
○+(Äänenvoimakkuus ylös)	NEC-F2 83 F4 82 7D
○(Zoomaa sisään)	NEC-F2 83 F4 67 98
○(Zoomaa ulos)	NEC-F2 83 F4 68 97
Eco Mode (Eko-tila)	NEC-F2 83 F4 2B D4
Color Mode (Väri-tila)	NEC-F2 83 F4 10 EF

Osoitekoodi

Koodi 1	83F4
Koodi 2	93F4
Koodi 3	A3F4
Koodi 4	B3F4
Koodi 5	C3F4
Koodi 6	D3F4
Koodi 7	E3F4
Koodi 8	F3F4

RS-232 Komentotaulukko

Pistikkeen määritys

Nasta Kuvaus Nasta Kuvaus
1	NC	2	RX
3	TX	4	NC
5	GND	6	NC
7	RTSZ	8	CTSZ
9	NC

Liittymä

RS-232 Protokolla
Modulointinopeus	115200 bps (oletus)
Datapituus	8 tavua
Pariteettitarkistus	Ei mitään
Pysäytys tavu	1 tavua
Virtauksen hallinta	Ei mitään

Komentotaulukko

Toiminto Tyyppi Toiminto Komento
Teho Kirjoita Päälle	0x06 0x14	0x00 0x04 0x00	0x34 0x11 0x00 0x00 0x5D
Teho Kirjoita Pois 0	0x06 0x14	0x00 0x04 0x00	0x34 0x11 0x01 0x00 0x5E
Teho Kirjoita Päälle	/Pois 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x34 0x00 0x91
Teho Lue Status 0x07	0x14 0x00	0x05 0x00 0x3	4 0x00 0x00 0x11 0x00 0x5E
Projektorin status	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x26 0x84
Resetoi kaikkiasetukset	Kirjoita Resetoi kaikkiasetukset		0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F
Nollaaväriasetukset	Kirjoita Nollaaväriasetukset		0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87
Splash-kuva	Kirjoita	Musta	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67
Splash-kuva	Kirjoita	Sininen	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68
Splash-kuva	Kirjoita	ViewSonic	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69
Splash-kuva	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B
Splash-kuva	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68
Pikasammutus	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68
Pikasammutus	Kirjoita	Päälle	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69
Pikasammutus	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69
Korkean paikan tila	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69
Korkean paikan tila	Kirjoita	Päälle	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A
Korkean paikan tila	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A
Valonlähteen tila	Kirjoita	Normaali	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D
Lamppu-tila	Kirjoita	Eco	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E
Valonlähteen tila Kirjoita Dynamic Eco 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x02 0x6F
Valonlähteen tila Kirjoita SuperEco+ 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x03 0x70
Valonlähteen tila Lue Status 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84
Viesti Kirjoita Pois 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84
Viesti Kirjoita Päälle 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85
Viesti Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85
Projektorin asento Kirjoita Eteen pöytä 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E
Projektorin asento Kirjoita Taakse pöytä 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F
Projektorin asento Kirjoita Taakse katto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60
Projektorin asento Kirjoita Eteen katto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61
Projektorin asento Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F
3D-synkronointi Kirjoita Pois 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E
3D-synkronointi Kirjoita Automaattinen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F
3D-synkronointi Kirjoita Peräkkäiset ruudut 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80
3D-synkronointi Kirjoita Ruudunpakkaus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81
3D-synkronointi Kirjoita Ylös-Alas 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82
3D-synkronointi Kirjoita Vierekkäin 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83
3D-synkronointi Lue Status 0x07 0x14 0x00 0x04 0x00 0x34 0x00 0x00 0x12 0x20 0x7F
3D-synkronointi Päännä Kirjoita Pois 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F
3D-synkronointi Päännä Kirjoita Pääälle 0x06 0x14 0x00 0x34 0x12 0x21 0x01 0x80
3D-synkronointi Päännä Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80
Kontrasti Kirjoita Laske 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60
Kontrasti Kirjoita Lisää 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61
Kontrasti Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61
Kirkkaus Kirjoita Laske 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61
Kirkkaus Kirjoita Lisää 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62
Kirkkaus Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62
Kuvasuhde Kirjoita Automaattinen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62
Kuvasuhde Kirjoita 04:03 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64
Kuvasuhde Kirjoita 16:09 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65
Kuvasuhde Kirjoita 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66
Kuvasuhde Kirjoita Natiivi 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x09 0x6B
Kuvasuhde Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63
Automaattinen Säätö Kirjoita Suorita 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x05 0x00 0x63
Vaaka-asento Kirjoita Siirry oikealle 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65
Vaaka-asento Kirjoita Sirry vasemmalle 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64
Vaaka-asento Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65
Pystyasento Kirjoita Siirry ylös 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65
Pystyasento Kirjoita Siirry alas 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66
Pystyasento Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66
Värilämpötila Kirjoita 5500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66
Värilämpötila Kirjoita 6500K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67
Värilämpötila Kirjoita 8000K 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69
Värilämpötila Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67
Tyhjä Kirjoita Päälle 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68
Tyhjä Kirjoita Pois 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67
Tyhjä Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68
Keystone-Pystysuora Kirjoita Laske 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68
Keystone-Pystysuora Kirjoita Lisää 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69
Keystone-Pystysuora Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69
Väri-tila Kirjoita Kirkkain 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69
Väri-tila Kirjoita Elokuva 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A
Väri-tila Kirjoita Vakio 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D
Väri-tila Kirjoita Urheilu 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x11 0x7A
Väri-tila Kirjoita Valokuva 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x13 0x7C
Väri-tila Kirjoita Esitys 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x14 0x7D
Väri-tila Kirjoita Pelaaminen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x12 0x7B
Väri-tila Kirjoita Selaa 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x33 0x00 0x92
Väri-tila Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0B 0x6A
Nollaa nykyiset väriasetukset Kirjoita Reset 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87
Ensisijainen väri Kirjoita R 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 0x6E
Ensisijainen väri Kirjoita G 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 0x6F
Ensisijainen väri Kirjoita B 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 0x70
Ensisijainen väri Kirjoita C 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 0x71
Ensisijainen väri Kirjoita M 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x04 0x72
Ensisijainen väri Kirjoita Y 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x05 0x73
Ensisijainen väri Lue Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x10 0x6F
Värisävy/sävy Kirjoita Laske 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x00 0x6F
Värisävy/sävy Kirjoita Lisää 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x11 0x01 0x70
Värisävy/sävy Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70
Värikylläisyys Kirjoita Laske 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70
Värikylläisyys Kirjoita Lisää 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71
Värikylläisyys Lue Hae arvo 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 0x71
Vahvistus Kirjoita Laske 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71
Vahvistus Kirjoita Lisää 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72
Vahvistus Lue Hae arvo 0x07	0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72
Terävyys	Kirjoita	Laske	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C
Terävyys	Kirjoita	Lisää	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D
Terävyys	Lue	Hae arvo	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0E 0x6D
Pysäytä	Kirjoita	Päälle	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60
Pysäytä	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F
Pysäytä	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 0x60
Lähde tulo	Kirjoita	D-sub / Komp. 1	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60
Lähde tulo	Kirjoita	HDMI 1	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63
Lähde tulo	Kirjoita	HDMI 2	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67
Lähde tulo	Kirjoita	USB-lukulaite	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x1A 0x7A
Lähde tulo	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61
Nopea automaattihaku	Kirjoita Päälle	0x	06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62
Nopea automaattihaku	Kirjoita Pois	0x	06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61
Nopea automaattihaku	Lue Status	0x07	0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62
Mykistä	Kirjoita	Päälle	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61
Mykistä	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60
Mykistä	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61
Äänenvoimakkuus	Kirjoita	Lisää	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61
Äänenvoimakkuus	Kirjoita	Laske	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62
Äänenvoimakkuus	Kirjoita	Syötä arvo	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x2A 0x11 0x9A
Äänenvoimakkuus	Lue	Hae arvo	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64
Kieli	Kirjoita	English	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61
Kieli	Kirjoita	Français	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62
Kieli	Kirjoita	Deutsch	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63
Kieli	Kirjoita	Italiano	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64
Kieli	Kirjoita	Español	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65
Kieli	Kirjoita	РУССКИЙ	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66
Kieli	Kirjoita	繁體中文	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67
Kieli	Kirjoita	简体中文	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68
Kieli	Kirjoita	日本語	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69
Kieli	Kirjoita	한국어	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A
Kieli	Kirjoita	Ruotsi	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B
Kieli	Kirjoita	Hollanti	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C
Kieli	Kirjoita	Turkki	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D
Kieli	Kirjoita	Tsekki	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E
Kieli Kirjoita Portugali 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F
Kieli Kirjoita Thai 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70
Kieli Kirjoita Puola 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71
Kieli Kirjoita Suomi 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72
Kieli Kirjoita Arabia 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73
Kieli Kirjoita Indonesia 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74
Kieli Kirjoita Hindi 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75
Kieli Kirjoita Vie 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x15 0x76
Kieli	Kirjoita	Kreikka	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x16 0x77
Kieli	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62
Lampun käyttöikä	Kirjoita	Nollaa	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62
Lampun käyttöikä	Lue	Hae käyttöaika	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63
HDMI-muoto	Kirjoita	RGB	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85
HDMI-muoto	Kirjoita	YUV	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86
HDMI-muoto	Kirjoita	Automaattinen	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87
HDMI-muoto	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86
HDMI-Alue	Kirjoita	Parannettu	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86
HDMI-Alue	Kirjoita	Normaali	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87
HDMI-Alue	Kirjoita	Automaattinen	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x02 0x88
HDMI-Alue	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87
CEC	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88
CEC	Kirjoita	Päälle	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89
CEC	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89
Virhetila	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66
Brilliant Color	Kirjoita	Pois	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D
Brilliant Color	Kirjoita	Väri 1	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E
Brilliant Color	Kirjoita	Väri 2	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 0x6F
Brilliant Color	Kirjoita	Väri 3	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 0x70
Brilliant Color	Kirjoita	Väri 4	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04 0x71
Brilliant Color	Kirjoita	Väri 5	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72
Brilliant Color	Kirjoita	Väri 6	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73
Brilliant Color	Kirjoita	Väri 7	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74
Brilliant Color	Kirjoita	Väri 8	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x08 0x75
Brilliant Color	Kirjoita	Väri 9	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x09 0x76
Brilliant Color	Kirjoita	Väri 10	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x0A 0x77
Brilliant Color	Lue	Status	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E
Kaukosäätimen koodi	Kirjoita Koodi 1	0x	06 0x14 0x00 0x04 0x00 0x34 0xC 0x48 0x00 0xA0
Kaukosäätimen koodi	Kirjoita Koodi 2	0x	06 0x14 0x00 0x04 0x00 0x34 0xC 0x48 0x01 0xA1
Kaukosäätimen koodi	Kirjoita Koodi 3 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2
Kaukosäätimen koodi	Kirjoita Koodi 4 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3
Kaukosäätimen koodi	Kirjoita Koodi 5 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4
Kaukosäätimen koodi	Kirjoita Koodi 6 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x05 0xA5
Kaukosäätimen koodi	Kirjoita Koodi 7 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x06 0xA6
Kaukosäätimen koodi	Kirjoita Koodi 8 0x06 0x14		0x00 0x04 0x00 0x34 0x0C 0x48 0x07 0xA7
Kaukosäätimen koodi	Lue Status	0x07 0x14 0x00	0x05 0x00 0x34 0x00 0x00 0x0C 0x48 0xA1
Näytön väri Kirjoita	Pois 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x32 0x00 0x8F
Over Scan Kirjoita	Pois 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x00 0x90
Over Scan Kirjoita	Arvo 1 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x01 0x91
Over Scan Kirjoita	Arvo 2 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x02 0x92
Over Scan Kirjoita	Arvo 3 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x03 0x93
Over Scan Kirjoita	Arvo 4 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x04 0x94
Over Scan Kirjoita	Arvo 5 0x06	0x14 0x00 0x04	0x00 0x34 0x11 0x33 0x05 0x95
Over Scan Lue Hae	Arvo 0x07	0x14 0x00 0x05	0x00 0x34 0x00 0x00 0x11 0x33 0x91
Etäpainike	Kirjoita	Valikko	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61
Etäpainike	Kirjoita	Lopeta	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65
Etäpainike	Kirjoita	Yläosa	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D
Etäpainike	Kirjoita	Alaosa	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E
Etäpainike	Kirjoita	Vasen	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F
Etäpainike	Kirjoita	Oikea	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0E 0x60
Etäpainike	Kirjoita	Lähde	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x04 0x56
Etäpainike	Kirjoita	Siirry	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x15 0x67
Etäpainike	Kirjoita	Automaattinen	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x08 0x5A
Etäpainike	Kirjoita	Oma painike	0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x11 0x63
Käyttölämpötila	Lue	Hae arvo	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x03 0x65
Lamppu-tilan sykli	Kirjoita La	mppu-tilan sykli	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x36 0x00 0x95
Äänitilan sykli	Kirjoita	Äänitilan sykli	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x35 0x00 0x94

Sanasto

Tässä osiossa kuvataan yleisimmät projektorimalleissa käytetyt termit. Termit on annettu aakkosjärjestyksessä.

HUOMAA: Kaikki termit eivät välttämättä sovellu omaan projektoriisi.

Auto Sync

Sisäänrakennettu Intelligent Auto Adjustment -toiminto, joka säätää uudelleen taajuuden ja kellon arvot parhaan kuvalaadun takaamiseksi.

Synkronoi virrankytkennän HDMI-liitännän kautta. Jos CEC-toimintoa tukeva laite kytketään projektorin HDMI-tuloon projektorin ollessa pois päältä, myös liitetyn laitteen virta kytkeytyy pois päältä automaattisesti. Kun liitetyn laitteen virta kytketään päälle, projektorin virta kytkeytyy automaattisesti päälle.

Elokuva-tila

Värikkäiden elokuvien, digitaalikameroiden videoleikkeiden tai tietokoneen tulon kautta DVD-levyjen katseluun sopiva väritila. Sopii parhaiten alhaiseen ympäristövalaistukseen.

Gamma

Mahdollistaa projektorin harmaa-asteikon kaaren manuaalisen valitsemisen.

H HDMI-Alue

Mahdollistaa HDMI-harmaa-asteikon säätövälin 0\~255 (parannettu), 16\~235 (normaali) tai Automaattinen valitsemisen tunnistetun signaalityypin mukaan.

K Keystone

Kuvan vääristyminen, kun se on projisoitu kaltevaan pintaan. Voidaan säätää pystysuunnassa [7] Keystone-painikkeilla.

Kontrasti

Säätää kuvan taustan (mustatoso) ja edustan (valkotaso) välistä eroa.

Korkean paikan tila

Valinnainen tila käyttäjille, jotka ovat 1 500 – 3 000 m merenpinnan yläpuolella ja ympäristölämpötilassa 5 °C – 25 °C. Tila parantaa projektorin jäähdytystä ja suorituskykyä.

Kirkkain -tila

Maksimoi projektiokuvan kirkkauden. Tämä tila sopii hyvin ympäristöihin, joissa vaaditaan erittäin suuri kirkkaus (esim. projektoria käytettäessä erittäin valoisassa tilassa).

Kirkkaus

Säätää näytön kuvan kirkkaustasoa.

Kuvasuhde

Kuvan leveyden suhde kuvan korkeuteen nähden.

Kuvio

Projisoi ristikon kuvan säätämiseen ja hienosäätöön.

Lamppu-asetukset

Projektorin ja asetukset ovat nähtävissä ja säädettävissä valitsemalla "Lampun tuntien tiedot" tai säätämällä "Lamppu-tila"-asetusta.

Linssien siirtymä

Projektorin linssejä voidaan siirtää pystysuunnassa säätämällä "Linssien siirtymä"-valikkoa.

OverScan

Viittaa monitorin näytön rajattuun kuvaan. Monitorin asetus zoomaa elokuvan sisältöön niin, ettei elokuvan ulkoreunoja näy.

D Projektorin asento

Projisoitua kuvaa voidaan säätää projektorin asennuspaikan (esim. kattoasennus tai takaosa) mukaan.

D RS-232

Sarjatiedonsiirron vakiokoodi, käytetään muiden laitteiden tai ohjaimen liittämiseen sarjaportin tai LAN-portin kautta.

Standardi tila

Väritila, joka on tarkoitettu normaaleihin olosuhteisiin päivänvalossa.

Tarkennusrengas

Projisoidun kuvan laadun manuaalinen parannus.

Terävyys

Säätää kuvan laatua.

TIETOJA

Näyttää ajoitustilan (videosignaalitulo), projektorin mallinumeron, sarjanumeron sekä ViewSonic®-verkkosivuston osoitteen.

Tulon valinta

Projektorin saatavilla olevien tulovalintojen selaus.

Tyhjä

Piilottaa näytön kuvan väliaikaisesti yleisön keskittymisen ylläpitämiseksi tarvittaessa.

Väri

Säätää värikylläisyyttä.

Väri-tila

Projektoriin on esiasetettu useita esimääritettyjä väritiloja erilaisiin käyttöympäristöihin sekä tulolähdetarpeisiin.

Värilämp.

Mahdollistaa omien värilämpötila-asetusten valitsemisen näyttökokemuksen mukauttamiseksi.

Projektorin oletusarvo	Projektorin alkuperäinen tila
8000K	Kuvat näkyvät sinivalkoisina.
6500K	Oletusvärilämpötila. Säilyttää kuvien normaalin valkoisuuden. Suositellaan yleiseen käyttöön.
5500K	Kuvat näkyvät punavalkoisina.

7 Zoomausrengas

Projisoidun kuvan koon manuaalinen säätö.

Vianmääritys

Yleiset ongelmat

Tässä osiossa kuvataan joitakin yleisiä projektorin käyttöön liittyviä ongelmia.

Ongelma Mahdolliset ratkaisut
Projektori ei käynnisty • Varmista	että virtajohto on liitetty oikein projektoriin ja pistorasiaan.Jos jäähtyminen ei ole päättynyt, odota sen päättymistä ja yritä sitten kytkeä projektori uudelleen toimintaan.Jos yllä kuvattu ei ratkaise ongelmaa, kokeile toista pistorasiaa tai toista sähkölaitetta samassa pistorasiassa.
Kuvaa ei näy • Varmista, että videolähteen johto on liitetty oikein ja että videolähde on päällä.Jos tulolähdettä ei ole valittu automaattisesti, valitse oikea lähde projektorin tai kaukosäätimenSource(Lähde) -painikkeella.
Kuva on epäselvä • Tarkenna projektorin linssejä säätämällä tarkennusrengasta.Varmista, että projektori ja valkokangas on kohdistettu oikein. Säädä tarvittaessa projektorin korkeutta sekä projektiokulmaa ja -suuntaa.
Kaukosäädin ei toimi	Varmista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Varmista lisäksi, että ne ovat 8 m (26 ft) etäisyydellä toisistaan.Paristojen virta on voinut loppua, tarkista ja vaihda ne tarvittaessa.

LED-merkkivalot

Merkkivalo Tila ja kuvaus
[424Y]	[1860]	[4846]
Teho
Vilkkuva vihreä valo	Pois Pois Valmiustila
Vihreä Pois Pois Käynnistys
Vihreä Pois Pois Normaali toiminta
Vilkkuva vihreä valo	Pois Pois Normaali sammutuksen jäähdytys
Punainen Pois Pois Lataus käynnissä
Vihreä Vihreä Vihreä Kuvan palaminen kiinni
Lamppu
Vilkkuva vihreä valo	Pois Punainen Ensimmäinen valonlähde palaa jäähdytysvirhe
Pois Pois Punainen Valolähteen virhe normaalissa käytössä
Vihreä Pois Punainen Väripyörän käynnistyksen epäonnistuminen
Lämmitys/jäähdytys
Pois Punainen Pois Puhaltimen 1 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois Punainen Punainen Puhaltimen 2 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois Punainen Vihreä Puhaltimen 3 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois Punainen Oranssi Puhaltimen 4 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Vilkkuva punainen valo Punainen Pois Puhaltimen 5 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Vilkkuva punainen valo Vilkkuva punainen valo Pois Puhaltimen 6 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Punainen Punainen Punainen Vihreä Lämpöanturin 1 avoin virhe (etädiodissa on avoin piiri).
Punainen Punainen Vihreä Lämpöanturin 2 avoin virhe (etädiodissa on avoin piiri).
Vihreä Punainen Punainen Lämpöanturin 1 oikosulkuvirhe (etädiodissa on avoin piiri).
Pois Punainen Vihreä Lämpöanturin 2 oikosulkuvirhe (etädiodissa on avoin piiri).
Oranssi Punainen Punainen Lämpötila 1 virhe (rajoitetun lämpötilan ylitys).
Oranssi Punainen Vihreä Lämpötila 2 virhe (rajoitetun lämpötilan ylitys).
Pois Vihreä Punainen Puhallin IC #1 I2C yhteysvirhe.

Teho

Vilkkuva vihreä valo	Pois Pois Valmiustila
Vihreä Pois Pois Käynnistys
Vihreä Pois Pois Normaali toiminta
Vilkkuva vihreä valo	Pois Pois Normaali sammutuksen jäähdytys
Punainen	Pois Pois Lataus käynnissä
Vihreä Vihreä Vihreä Kuvan palaminen kiinni

Lamppu

Vilkkuva vihreä valo	Pois Punainen Ensimmäinen valonlähde palaa jäähdytysvirhe
Pois Pois Punainen Valolähteen virhe normaalissa käytössä
Vihreä Pois Punainen Väripyörän käynnistyksen epäonnistuminen

Lämmitys/jäähdytys

Pois Punainen Pois Puhaltimen 1 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois Punainen Punainen Puhaltimen 2 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois	Punainen	Vihreä	Puhaltimen 3 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Pois	Punainen	Oranssi	Puhaltimen 4 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Vilkkuva punainen valo	Punainen	Pois Puhaltimen 5 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Vilkkuva punainen valo	Vilkkuva punainen valo	Pois Puhaltimen 6 virhe (puhaltimen todellinen nopeus poikkeaa valitusta nopeudesta).
Punainen	Punainen	Punainen	Lämpöanturin 1 avoin virhe (etädiodissa on avoin piiri).
Punainen	Punainen	Vihreä	Lämpöanturin 2 avoin virhe (etädiodissa on avoin piiri).
Vihreä	Punainen	Punainen	Lämpöanturin 1 oikosulkuvirhe (etädiodissa on avoin piiri).
Pois	Punainen	Vihreä	Lämpöanturin 2 oikosulkuvirhe (etädiodissa on avoin piiri).
Oranssi	Punainen	Punainen	Lämpötila 1 virhe (rajoitetun lämpötilan ylitys).
Oranssi	Punainen	Vihreä	Lämpötila 2 virhe (rajoitetun lämpötilan ylitys).
Pois	Vihreä	Punainen	Puhallin IC #1 I2C yhteysvirhe.

Huolto

Yleiset varotoimenpiteet

• Varmista, että projektori on sammutettu ja virtajohto on irrotettu pistorasiasta.
• Älä koskaan poista mitään projektorin osia. Ota yhteyttä ViewSonic®-yhtiöön tai jälleenmyyjään, kun jokin projektorin osa on vaihdettava.
• Älä koskaan suihkuta tai kaada nesteitä suoraan ulkokuoreen.
• Käsittele projektoria varoen, sillä jäljet voivat näkyä selkeämmin tummemmassa projektorissa (jos se on naarmuuntunut) vaaleampaan verrattuna.

Linssien puhdistaminen

• Poista pöly paineilmalla.
• Jos linsseissä on edelleen epäpuhtauksia, puhdista linssit pyyhkimällä niiden pinta linssien puhdistusliinalla tai linssin puhdistusaineeseen kostutetulla pehmeällä liinalla.

HUOMIO: Älä koskaan hankaa linssejä hankaavilla materiaaleilla.

Ulkokuoren puhdistaminen

• Käytä pehmeää nukkaamatonta ja kuivaa liinaa epäpuhtauksien ja pölyn poistamiseksi.
• Jos ulkokuori on edelleen likainen, lisää pieni määrä ammoniakkia sisältämätöntä, alkoholitonta, mietoa ja hankaamatonta pesuainetta puhtaaseen, pehmeään ja nukkaamattomaan liinaan ja pyyhi pinta.

HUOMIO: Älä koskaan käytä vahaa, alkoholia, bentseeniä, ohennetta tai muita kemiallisia aineita.

Projektorin säilyttäminen

Jos projektori halutaan varastoida pitkäksi aikaa:

• Varmista, että säilytystilan lämpötila ja kosteus ovat suositeltujen arvojen mukaiset.
• Vedä säädettävä jalka kokonaan sisään.
• Poista paristot kaukosäätimestä.
• Pakkaa projektori sen alkuperäiseen pakkaukseen tai vastaavaan.

Vastuuvapauslauseke

• ViewSonic® ei suosittele ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttöä linssejä tai ulkokuorta puhdistaessa. Jotkin kemialliset puhdistusaineet vahingoittavat projektorin linssejä ja/tai ulkokuorta.
• ViewSonic® ei ota vastuuta vahingoista, jotka aiheutuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

Lampputiedot

Tämä osio auttaa ymmärtämään paremmin projektorin lamppua.

Lampun tunnit

Kun projektori on käytössä, sisäänrakennettu ajastin laskee automaattisesti lampun käyttöajan (tunteina).

Lampun käyttötuntien tarkistaminen:

1. Paina Menu (Valikko) siirtyäksesi OSD-valikkoon ja valitse: Kehittynyt > Lamppu-asetukset > Lampun tuntien tiedot.
2. Paina painiketta Enter (Siirry) ja Lampun tuntien tiedot -sivu tulee näkyviin:
3. Poistu valikosta painamalla Exit (Lopeta).

Lampun käyttöiän pidentäminen

Lampun käyttöikää voidaan pidentää säätämällä seuraavia asetuksia OSD-valikossa.

Lampputilan asettaminen

Kun projektori asetetaan Eco, Dynamic Eco, tai SuperEco+ -tilaan, järjestelmän äänitaso ja virrankulutus laskevat ja lampun käyttöikä pitenee.

Lamppu-tila Kuvaus
Normaali Lampun maksimaalinen kirkkaus.
Eco	Vähentää lampun virrankulutusta 16 %:lla ja laskee kirkkaustasoa sekä puhaltimen äänitasoa.
Dynamic Eco	Vähentää lampun virrankulutusta jopa 30 %:lla sisällön kirkkaudesta riippuen.
SuperEco+	Vähentää lampun virrankulutusta 60%:lla ja laskee kirkkaustasoa lampun käyttöiän pidentämiseksi, laskee puhaltimen äänitasoa.

Aseta lampputila avaamalla OSD-valikko ja valitsemalla: Kehittynyt >

Lamppu-asetukset > Lamppu-tila ja paina ◀/▶ valinnan suorittamiseksi ja paina Enter.

Automaattisen sammutuksen asettaminen

Kun tulolähdettä ei tunnisteta, tämä mahdollistaa projektorin automaattisen sammumisen määritetyn ajan kuluttua.

Avaa OSD-valikko ja valitse: VIRRANHALLINTA > Älyenergia >

Automaattinen sammutus ja paina ◀/▶ ajan poistamiseksi käytöstä tai säätämiseksi.

Lampun vaihtoaika

Kun lampun merkkivalo syttyy, asenna uusi lamppu tai ota yhteyttä jälleenmyyjään.

HUOMIO: Vanha lamppu voi aiheuttaa projektorissa toimintahäiriöitä ja joissakin tapauksissa lamppu voi räjähtää.

Lampun vaihtaminen

HUOMAA: Kun lampun vaihto on tarpeen, katkaise virta, irrota projektori pistorasiasta ja ota yhteyttä pätevään huoltopalveluun.

> Määräykset ja huoltotiedot

Vaatimustenmukaisuus

Tässä osiossa annetaan kaikki liitäntää koskevat vaatimukset ja määräyksiä koskevat lausekkeet. Vahvistetut vastaavat sovellukset viittaavat arvokilpien merkkeihin ja vastaaviin laitteessa oleviin merkintöihin.

FCC-vaatimustenmukaisuuslausunto

Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää seuraavia ehtoja: (1) tämä laite ei saa aiheuttaa haitallista häiriötä, ja (2) tämän laitteen tulee hyväksyä vastaanotettu häiriö, mukaan lukien virheellistä toimintaa aiheuttavat häiriöt. Tämä laite on testattu ja sen on todettu täyttävän digitaalisen laitteen luokan B rajoitukset FCC-sääntöjen osan 15 mukaisesti.

Kyseiset rajat on suunniteltu tarjoamaan asianmukainen suoja haitallista häiriötä vastaan asuinrakennuksissa. Tämä laitteisto tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallista häiriötä radioviestintään. Ei ole kuitenkaan takuita siitä, että häiriötä ilmenisi tietyssä asennuksessa. Jos tämä laitteisto aiheuttaa haitallista häiriötä radio- tai televisiovastaanottoon, mikä voidaan määrittää kytkemällä laitteisto pois päältä ja päälle, häiriön korjaamista suositellaan jollakin seuraavista tavoista:

• Suuntaa tai sijoita vastaanottava antenni uudelleen.
• Lisää laitteiston ja vastaanottimen välistä etäisyyttä.
• Liitä laitteisto pistorasiaan, jonka piiri poikkeaa vastaanottimeen kytketystä piiristä.
• Pyydä lisäohjeita jälleenmyyjältä tai kokeneelta radio-/televisioasentajalta.

VAROITUS: Mikäli vaatimustenmukaisuudesta vastaava taho ei ole nimenomaan hyväksynyt muutoksia, laitteen käyttöoikeus voi mitätöityä.

Euroopan maiden EY-vaatimustenmukaisuus

CE Laite täyttää EMC-direktiivin 2014/30/EY sekä matalajännitedirektiivin 2014/35/EY vaatimukset.

Seuraavat tiedot koskevat vain Euroopan unionin jäsenmaita:

Oikealla esitetty merkki osoittaa, että laite täyttää sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2012/19/EY (WEEE) vaatimukset. Merkki ilmoittaa, että laitetta EI SAA hävittää kotitalousjätteen mukana, vaan se tulee viedä erilliskeräykseen paikallisen lainsäädännön mukaisesti.

RoHS2-vaatimustenmukaisuusvakuutus

Tämä tuote on suunniteltu ja valmistettu tiettyjen sähkö- ja elektroniikkalaitteissa käytettyjen vaarallisten aineiden käyttöä rajoittavan Euroopan parlamentin ja neuvoston direktiivin 2011/65/EY mukaisesti (RoHS2-direktiivi) ja sen on todettu täyttävän alla annetut European Technical Adaptation Committee (TAC) -tahon määrittämät maksimipitoisuudet:

Aine Ehdotettu	maksimipitoisuus	Todellinen pitoisuus
Kadmium (Cd) 0,01% < 0,01 %
Lyijy (Pb) 0,1% < 0,1%
Elohopea (Hg) 0,1% < 0,1%
Kuusiarvoinen kromi (Cr6+) 0,1% < 0,1%
Polybromatut bifenyylit (PBB) 0,1% < 0,1%
Polybromidifenyylieetterit (PBDE) 0,1% < 0,1%
Bis(2-etyyliheksyyli)ftalaatti (DEHP) 0,1% < 0,1%
Bentsyylibutyyliftalaatti (BBP) 0,1% < 0,1%
Dibutyyliftalaatti (DBP) 0,1% < 0,1%
Diisobutyyliftalaatti (DIBP) 0,1% < 0,1%

Tuotteiden tietyt yllä kuvatut komponentit on vapautettu RoHS2-direktiivien liitteen III mukaisesti seuraavasti:

• Elohopea erikoiskäyttöön tarkoitetuissa kylmissä katodi-loistelampuissa ja ulkoisissa elektrodi-loistelampuissa (CCFL ja EEFL), joiden arvot ovat korkeintaan (lamppua kohti):
  »Lyhyt pituus (500 mm): enintään 3,5 mg lamppua kohti.
  » Keskisuuri pituus (> 500 mm ja 1 500 mm): enintään 5 mg lamppua kohti.
  »Suuri pituus (> 1 500 mm): enintään 13 mg lamppua kohti.
  • Lyijy katodisädeputkien lasissa.
• Lyijy loisteputkien lasissa, korkeintaan 0,2 % painosta.
• Lyijy alumiinin seosaineena, lyijyä korkeintaan 0,4 % painosta.
• Kupariseos, joka sisältää lyijyä korkeintaan 4 % painosta.
• Lyijy korkean sulamislämpötilan juotosmetalleissa (ts. lyijypohjaiset seokset, joissa on lyijyä vähintään 85 % painosta).
• Sähkö- ja elektroniset osat, joiden lasissa tai keramiikassa, muussa kuin kondensaattorien dielektrisessä keramiikassa (esim. pietsosähköinen laite) tai lasin tai keramiikan matriisiyhdisteessä on lyijyä.

Intian vaarallisten aineiden rajoitukset

Vaarallisten aineiden rajoitusta koskeva lausunto (Intia). Tämä tuote täyttää “Intia E-jätteen säännön 2011” vaatimukset. Tuotteessa ei saa käyttää lyijyä, elohopeaa, kuusiarvoista kromia, polybromattuja bifenyylejä tai polybromidifenyylieettereitä yli seuraavien pitoisuuksien: 0,1 paino-% ja 0,01 paino-% kadmiumia koskien, lukuun ottamatta säännön taulukon 2 mukaisia poikkeuksia.

Tuotteen hävittäminen käyttöiän päätyttyä

ViewSonic® suojelee ympäristöä ja on sitoutunut ympäristöystävällisiin työskentely- ja elintapoihin. Kiitämme osallistumisesta älykkääseen ja ympäristöystävälliseen tietojenkäsittelyyn. Lisätietoa on saatavilla ViewSonic®-verkkosivustolta.

Yhdysvallat ja Kanada:

http://www.viewsonic.com/company/green/recycle-program/

Eurooppa:

Copyright© ViewSonic® Corporation, 2019. Kaikki oikeudet pidätetään.

Microsoft, Windows ja Windows-logo ovat Yhdysvalloissa ja muissa maissa rekisteröityjä tavaramerkkejä.

ViewSonic® ja kolmen linnun logo ovat ViewSonic® Corporationin rekisteröityjä tavaramerkkejä.

VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja DDC ovat VESAn tavaramerkkejä.

Vastuuvapauslauseke: ViewSonic® Corporation ei ota vastuuta tämän asiakirjan teknisistä tai painovirheistä tai puutteista. Se ei ota myöskään vastuuta tämän materiaalin toimituksesta tai tämän tuotteen toiminnasta tai käytöstä aiheutuvista satunnaisista tai seuraamuksellisista vahingoista.

Osana jatkuvia tuoteparannuksia ViewSonic® Corporation pidättää oikeuden tuotteen teknisten tietojen muuttamiseen ilmoituksetta. Tämän asiakirjan tietoja voidaan muuttaa ilmoituksetta.

Mitään tämän asiakirjan osaa ei saa kopioida, tuottaa uudelleen tai välittää millään tapaa mihinkään tarkoitukseen ilman ViewSonic® Corporationin kirjallista ennakkolupaa.

Asiakaspalvelu

Tekninen tuki ja tuotepalvelu ovat käytettävissä ottamalla yhteyttä alla olevan taulukon yhteystietoihin tai paikalliseen jälleenmyyjään.

HUOMAA: Ilmoita tuotteen sarjanumero palvelua käyttäessäsi.

Maa/alue Verkkosivusto Maa/alue Verkkosivusto
Aasian ja Tyynenmeren alue
Australia	www.viewsonic.com/au/	Bangladesh	www.viewsonic.com/bd/
中国(Kiina)	www.viewsonic.com.cn	香港(繁體中文)	www.viewsonic.com/hk/
Hongkong(englanniksi)	www.viewsonic.com/hk-en/	Intia	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本(Japani)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malesia	www.viewsonic.com/my/	Lähi-itä	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
Uusi-Seelanti	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Filippiinit	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣(Taiwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	Etelä-Afrikka ja Mauritius	www.viewsonic.com/za/
Amerikat
Yhdysvallat	www.viewsonic.com/us	Kanada	www.viewsonic.com/us
Etelä-Amerikka	www.viewsonic.com/la
Eurooppa
Eurooppa	www.viewsonic.com/eu/	Ranska	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Rajoitettu takuu

ViewSonic®-projektori

Takuu kattaa seuraavat:

ViewSonic myöntää tuotteilleen takuun, joka kattaa materiaali- ja valmistusviat normaalissa käytössä takuuaikana. Jos tuotteessa ilmenee materiaali- tai valmistusvikoja takuuaikana, ViewSonic korjaa tai vaihtaa tuotteen vastaavaan tuotteeseen yksinomaan oman harkintansa mukaisesti. Vaihdetuissa tuotteissa tai osissa voi olla uudelleen valmistettuja tai kunnostettuja osia tai komponentteja.

Rajoitettu kolmen (3) vuoden yleinen takuu

Alla annetun Pohjois- ja Etelä-Amerikan rajoitetumman yhden (1) vuoden takuun mukaisesti: Kolmen (3) vuoden takuu kaikille osille, lukuun ottamatta lamppua, kolmen (3) vuoden valmistuksen takuu ja yhden (1) vuoden takuu alkuperäiselle lampulle kuluttajan ensimmäisestä ostopäivästä alkaen.

Muut alueet tai maat: Tarkista takuutiedot paikalliselta jälleenmyyjältä tai ViewSonic-palvelusta.

Rajoitettu yhden (1) vuoden raskaan käytön takuu:

Raskaassa käytössä Pohjois- ja Etelä-Amerikassa, kun projektoria käytetään päivittäin keskimäärin yli neljätoista (14) tuntia: Yhden (1) vuoden takuu kaikille osille, lukuun ottamatta lamppua, yhden (1) vuoden valmistuksen takuu ja yhdeksänkymmenen (90) päivän takuu alkuperäiselle lampulle kuluttajan ensimmäisestä ostopäivästä alkaen. Eurooppa: Yhden (1) vuoden takuu kaikille osille, lukuun ottamatta lamppua, yhden (1) vuoden valmistuksen takuu ja yhdeksänkymmenen (90) päivän takuu alkuperäiselle lampulle kuluttajan ensimmäisestä ostopäivästä alkaen.

Muut alueet tai maat: Tarkista takuutiedot paikalliselta jälleenmyyjältä tai ViewSonic-palvelusta.

Lampun takuu ehtojen mukaisesti edellyttäen tarkistusta ja hyväksyntää. Koskee vain valmistajan asentamaa lamppua. Kaikki erikseen lisävarusteina hankitut lamput sisältävät 90 päivän takuun.

Takuu suojelee seuraavia:

Tämä takuu koskee vain ensimmäistä tuotteen ostamaa kuluttajaa.

Takuu ei kata seuraavia:

1. Tuotteet, joiden sarjanumeroa on turmeltu, muutettu tai joiden sarjanumero on poistettu.
2. Seuraavista aiheutuneet vahingot, kunnon heikkeneminen, viat ja toimintahäiriöt:

a. Onnettomuudet, väärinkäyttö, virheellinen käyttö, laiminlyönnit, tulipalo, vesi, salamointi tai muut luonnonilmiöt, huono kunnossapito, luvattomat tuotemuutokset tai tuotteen mukana toimitettujen ohjeiden noudattamatta jättäminen.
b. Tuotemäärityksistä poikkeava käyttö.
c. Tuotteen käyttö muuhun kuin normaaliin suunniteltuun käyttötarkoitukseen tai normaaleista poikkeavissa olosuhteissa.
d. Sellaisten tahojen korjaukset tai korjausyritykset, joita ViewSonic ei ole hyväksynyt.
e. Kuljetuksesta aiheutuneet tuotevahingot.
f. Tuotteen poisto tai asennus.
g. Tuotteen ulkoiset syyt, kuten sähkövirran vaihtelut tai sähkökatkokset.
h. ViewSonicin määrityksistä poikkeavien tarvikkeiden tai osien käyttö.
i. Normaali kuluminen.
j. Kaikki muut syyt, jotka eivät koske tuotevikoja.

1. Poiston, asennuksen ja asetuksen palvelumaksut.

Palvelun tilaaminen:

1. Takuun piiriin kuuluvasta palvelusta saa lisätietoa ViewSonic-asiakaspalvelusta (ks. "Asiakaspalvelu"-sivu). Ilmoita tuotteen sarjanumero palvelua käyttäessäsi.
2. Palvelu takuun piirissä edellyttää seuraavia tietoja: (a) alkuperäinen päivätty ostotosite, (b) oma nimi, (c) osoite, (d) ongelman kuvaus, sekä (e) tuotteen sarjanumero.
3. Vie tai lähetä tuote toimituskulut maksettuina alkuperäisessä pakkauksessa valtuutettuun ViewSonic-huoltopalveluun tai ViewSonicille.
4. Pyydä ViewSonicilta lisätietoa lähimmän ViewSonic-huoltopalvelun tiedoista.

Hiljaisten takuiden rajoitukset:

Ei ole nimenomaisia tai hiljaisia takuita, jotka ylittäisivät tässä annetun kuvauksen, mukaan lukien hiljainen takuu kaupattavuudesta ja sopivuudesta johonkin tiettyyn tarkoitukseen.

Vahinkojen poissulkeminen:

ViewSonicin vastuu on rajoitettu tuotteen korjaus- tai vaihtokuluihin. ViewSonic ei ota vastuuta seuraavista:

1. Tuotevikojen aiheuttamat vahingot muulle omaisuudelle, haittaan perustuvat vahingot, tuotteen käytön menetys, ajan menetys, voittojen menetys, liiketoimintamahdollisuuksien menetys, liikearvon menetys, haitat liikesuhteisiin tai muu kaupallinen menetys, vaikka tällaisten vahinkojen mahdollisuudesta olisi ilmoitettu.
2. Kaikki muut vahingot, olivatpa ne sitten satunnaisia, seuraamuksellisia tai muita.
3. Muiden tahojen kuluttajalle esittämät vaateet.

Paikallisen lainsäädännön vaikutukset:

Tämä takuu myöntää teille tietyt lailliset oikeudet, teillä voi lisäksi olla muita oikeuksia paikallisen lainsäädännön mukaan. Joidenkin maiden lainsäädäntö ei salli hiljaisten takuiden rajoitusta ja/tai satunnaisten tai seuraamuksellisten vahinkojen poissulkemista, yllä kuvatut rajoitukset eivät täten välttämättä koske teitä.

Myynti Yhdysvaltojen ja Kanadan ulkopuolella:

Kun ViewSonic-tuotteet on myyty Yhdysvaltojen ja Kanadan ulkopuolella, pyydä takuuta ja huoltopalvelua koskevat tiedot ViewSonicilta tai paikalliselta ViewSonicjälleenmyyjältä.

Tämän tuotteen takuun voimassaolo Manner-Kiinassa (lukuuun ottamatta Hongkong, Macao ja Taiwan) edellyttää huoltotakuukortin ehtojen noudattamista.

Euroopassa ja Venäjällä käyttäjät saavat tietoa takuusta osoitteesta www.viewsoniceurope.com kohdassa Support/Warranty Information (Tuki/takuutiedot).
