KÄYTTÖOHJE VA720 VIEWSONIC

Tuotteen rekisteröinti.... 2

Muistiin merkittävät tiedot.... 2

Aluksi

Pakkauksen sisältö ....3

Varotoimet....3

Pika-asennus ....4

Seinäasennus (lisävaruste)......5

ViewPanelin näytön käyttö

Ajastustilan määrittäminen....6

Näyttökuva ja virtalukitusasetukset....6

Näytön kuvan säätäminen.... 7

Päävalikon (Main Menu) säätimet....9

Muut tiedot

Tekniset tiedot....12

Vianmääritys 13

Asiakastuki....14

ViewPanelin puhdistaminen....15

Rajoitettu takuu ....16

Liite

Turvaohjeet 17

Yhdysvaltoja koskevat yhteensopivuustiedot......18

CE-vastaavuus Europassa.... 18

Copyright © ViewSonic Corporation, 2002. Kaikki oikeudet pidätetään.

Macintosh ja Power Macintosh ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä.

Microsoft, Windows, Windows NT ja Windows-logo ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

ViewSonic, kolmen linnun logo, OnView, ViewMatch ja ViewMeter ovat ViewSonic Corporationin rekisteröityjä tavaramerkkejä.

VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja DDC ovat VESAn tavaramerkkejä.

ENERGY STAR ^® on U.S. Environmental Protection Agency (EPAn (Yhdysvaltain ympäristönsuojeluviraston) rekisteröity tavaramerkki.

ENERGY STAR®-partnerina ViewSonic Corporation on määrittänyt tämän tuotteen täyttävän ENERGY STAR®-suuntaviivat energian säästämisestä.

Vastuuvapautuslauseke: ViewSonic Corporation ei ole vastuussa tämän asiakirjan sisältämistä teknisistä tai kirjallisista virheistä tai puutteellisuuksista; eikä satunnaisista tai seurannaisista vahingoista, jotka aiheutuvat tämän materiaalin toimittamisesta; tai tämän tuotteen käytöstä tai toimivuudesta aiheutuvista vahingoista.

Jatkuvan tuotekehittelyn nimissä ViewSonic Corporation pidättää itselleen oikeuden muuttaa tuotteen teknisiä tietoja siitä ilmoittamatta. Tämän asiakirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Mitään tämän asiakirjan osaa ei saa kopioida, jäljentää tai lähettää millään keinoin mihinkään tarkoitukseen ilman ViewSonic Corporationilta ennalta saatua kirjallista lupaa.

Tuotteen rekisteröinti

Saadaksesi tyydytettyä tulevaisuudessa ilmenevät tarpeesi ja saadaksesi aina uusia lisätietoja tuotteista, rekisteröi tuotteesi Internettiin: www.viewsonic.com.ViewSonic® Wizardin CD-levyltä voit myös tulostaa rekisteröintilomakkeen, jonka voit lähettää postissa tai faksilla ViewSonicille.

Muistiin merkittävät tiedot

Tuotenimi:	ViewSonic VA720
Mallinumero:	VLCDS23724-2W
Asiakirjanumero:	A-CD-VA720-2
Sarjanumero:
Ostopäivä:

Tuotteen poistaminen käytöstä sen käyttöiän lopussa

ViewSonic pitää ympäristönsuojelua tärkeänä. Poista tämä tuote asianmukaisesti käytöstä sen käyttöiän lopussa. Paikallinen jätehuoltolaitos voi antaa tietoja asianmukaisesta tuotteen käytöstä poistamisesta.

Aluksi

Onneksi olkoon ViewSonic® ViewPanel ® hankinnan johdosta! Tärkeää! Säilytä alkuperäinen laatikko ja pakkausmateriaali myöhempää tarvetta varten.

HUOMAUTUS: Sana "Windows" tässä käyttöoppaassa viittaa seuraaviin Microsoftin käyttöjärjestelmiin: Windows 95, Windows NT, Windows 98, Windows 2000, Windows Me (Millennium) ja Windows XP.

Pakkauksen sisältö

ViewPanel-tuotepakkauksen sisältö:

• ViewPanel-näyttö
• Virtajohto
  • Tasavirta-/vaihtovirtamuuntaja
• Näyttökaapeli
  • ViewSonic Wizard CD-ROM

HUOMAUTUS: CD-levyn pakkaus sisältää pikaoppaan ja CD-levyllä on käyttöoppaan PDF-tiedostot ja INF/ICM-näytön optimointitiedostot. INF-tiedosto varmistaa yhteensopivuuden Windows-käyttöjärjestelmien kanssa ja ICM-tiedosto (Image Color Matching) varmistaa näytön värien tarkkuuden. ViewSonic suosittelee molempien tiedostojen asennusta.

Varotoimet

• Istu vähintään 45 cm:n etäisyydellä ViewPanelista.
• Vältä koskettamasta näyttöä. Ihosta lähtevä rasva on vaikea poistaa.
• Takakantta ei saa irrottaa koskaan. ViewPanelissa on korkeajännitteisiä osia. Niiden koskettaminen voi aiheuttaa vakavan loukkaantumisen.
• Älä altista ViewPaneliasi suoralle auringonvalolle tai muulle lämmönlähteelle. ViewPanelin on oltava suunnattuna poispäin suorasta auringonvalosta häikäisyn estämiseksi.

• ViewPanelia on käsiteltävä varovasti sitä siirrettäessä.

• ViewPanel on sijoitettava hyvin ilmastoituun tilaan. ViewPanelin päälle ei saa asettaa mitään esineitä, jotka voivat estää lämmön haihtumisen.

• Varmista, että ViewPanelin ympärillä oleva alue on puhdas ja kuiva.
• Älä aseta raskaita esineitä ViewPanelin, näyttökaapelin tai virtajohdon päälle.
• Jos näytöstä tulee savua, epätavallisia ääniä tai outoa hajua, katkaise heti virta ViewPanelista ja soita jälleenmyyjälle tai ViewSonicille. ViewPanelin käytön jatkaminen näissä olosuhteissa on vaarallista.

Pika-asennus

Lisävarusteet: Katso seinäasennusohjeita tämän käyttöoppaan sivulta 5.

1 Kytke virtajohto ja tasavirta-/vaihtovirtamuuntaja

2 Näyttökaapelin kytkeminen

• Varmista, että sekä ViewPanel ^ että tietokoneen virta on POIS PÄÄLTÄ.
  • Poista takakannet jos tarpeen.
• Kytke näyttökaapeli ViewPanelista tietokoneeseen.

Macintosh: G3:a vanhempien mallien kanssa on käytettävä Macintosh-sovitinta. Liitä sovitin tietokoneeseen ja kytke näyttökaapeli sovittimeen.

Voit tilata ViewSonic® Macintosh-sovittimen ViewSonicin asiakastuesta.

3 Kytke ViewPanel ja tietokoneen virta päälle

- Kytke virta ensin ViewPanel ja sitten tietokoneeseen. Tämä järjestys (ViewPanel ennen tietokonetta) on tärkeä.

HUOMAUTUS. Windowsin käyttäjille voi ilmestyä pyyntö asentaa INF-tiedosto. Se on CD-levyllä.

4 Aseta ViewSonic Wizard CD-levy tietokoneen CD-asemaan

- Noudata näyttöön tulevia ohjeita.

Jos tietokoneessasi ei ole CD-asemaa, katso ohjeita kohdasta "Asiakastuki."

(1) Odota, kunnes CD-levy käynnistyy automaattisesti.

HUOMAUTUS: Jos CD-levy ei käynnisty automaattisesti: kaksoisnapsauta CD-levyn kuvaketta Windowsin Resurssienhallinnassa ja kaksoisnapsauta viewsonic.exe.

(2) Noudata näyttöön tulevia ohjeita.

5 Windows: Määritä ajastustila (tarkkuus ja virkistystaajuus)

Esimerkiksi: 1280 x 1024 @ 60 Hz.

Katso tarkkuuden ja virkistystaajuuden muuttamista koskevia ohjeita grafiikkakortin käyttöoppaasta.

Asennus on valmis. Nauti uudesta ViewSonic ViewPanelistasi.

Asiakaspalvelutarpeita varten: tulosta tämä käyttöopas ja kirjoita sarjanumero kohtaan "Säilytettäviä tietoja" sivulla 2. (Katso tietoja ViewPanelin takaa.)

Voit rekisteröidä tuotteesi paikallisella WWW-sivustolla. Katso tämän oppaan Asiakastuki-taulukkoa.

ViewSonic Wizard CD-levyltä voit myös tulostaa rekisteröintilomakkeen, jonka voit lähettää postissa tai faksilla ViewSonicille.

Tasavirta-/vaihtovirta-muuntaja Vaihtovirtalähde (seinäpistorasia) Verkkolaitteen virtajohto Tietokoneen virtajohto Näyttöjohto tietokoneeseen Kensington Lukitse

Seinäasennus (lisävaruste)

Saat seinäasennussarjan ottamalla yhteyttä ViewSoniciin tai paikalliseen jälleenmyyjään. Noudata perusasennussarjan mukana tulevia ohjeita. Jos haluat muuttaa ViewPanelisi pöytäasenteisesta seinäasenteiseksi, noudata seuraavia ohjeita:

1 Kytke virta pois päältä.

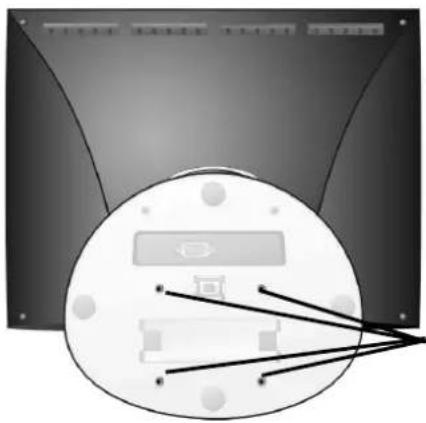

2 Työnnä ViewPanelia taakse- ja alaspäin jalustaa kohti, kuten kuvassa.

Neljä ruuvin- aukkoa

3 Laita ViewPanel ruutu alaspäin pyyhkeen tai huovan päälle. Huomioi neljä ruuvinreikää pohjassa.

4 Kiinnitä VESA-yhteensopivan seinäasennusarjan asennuskannake (100 mm x 100 mm etäisyydellä).

5 Kiinnitä ViewPanel seinään seinäasennussarjan ohjeita noudattaen.

ViewPanelin näytön käyttö

Ajastustilan määrittäminen

Ajastustilan määrittäminen on tärkeää, jotta saadaan paras mahdollinen näytön kuva ja minimoidaan silmien rasitusta. Ajastustilassa on tarkkuus (esimerkiksi 1280 x 1024) ja virkistystaajuus (tai kenttätaajuus; esimerkiksi 60 Hz). Kun ajastustila on määritetty, säädä näytön kuvaa OnView®-säätimillä.

Saat parhaan kuvan laadun asettamalla ViewPanelin® ajastustilaksi: VESA 1280 x 1024 @ 60 Hz.

Määritä ajastustila seuraavasti:

1 Määritä tarkkuus: Aseta tarkkuus napsauttamalla hiiren kakkospainikkeella Windowsin työpöydällä > Ominaisuudet > Asetukset > määritä tarkkuus.
2 Määritä virkistystaajuus: Katso ohjeita grafiikkakortin käyttöoppaasta.

VAROITUS: Tietokoneen grafiikkakorttia ei saa asettaa 75 Hz:n enimmäisvirkistystaajuutta korkeammaksi, koska se voi vahingoittaa ViewPanelia pysyvästi.

Näyttökuva ja virtalukitusasetukset

OSD Lock (OSD- eli näytön kuvan lukitus) Tämä tila lukitsee kaikki nykyiset säädinasetukset ja estää pääsyn asetusvalikoihin siihen asti, kunnes tilan lukitus poistetaan.

• OSD Lock (näytön kuvan lukitus): Paina ja pidä alhaalla painiketta [1] ja ylänuolta ▲ 10 sekunnin ajan. Jos jotain painiketta painetaan, sanoma OSD Lock (näyttökuva lukittu) tulee esiin muutaman sekunnin ajaksi.
• OSD Unlock (näytön kuvan lukituksen poisto): Paina ja pidä alhaalla painiketta [1] ja ylänuolta ▲ taas 10 sekunnin ajan.

Power Button Lock (virtapainikkeen lukitus) Tämä tila lukitsee ViewPanelin virtapainikkeen PÄÄLLÄ-asentoon.

• Power Button Lock (virtapainikkeen lukitus): Paina ja pidä alhaalla painiketta [1] ja alanuolta ▼ 10 sekunnin ajan. Jos virtapainiketta painetaan, sanoma Power Lock (virtapainike lukittu) tulee esiin muutaman sekunnin ajaksi. Olipa tämä asetus käytössä tai ei, ViewPaneliin tulee virta automaattisesti sähkökatkon jälkeen.
• Power Button Unlock (virtapainikkeen lukituksen poisto): Paina ja pidä alhaalla painiketta [1] ja alanuolta ▼ uudelleen 10 sekunnin ajan.

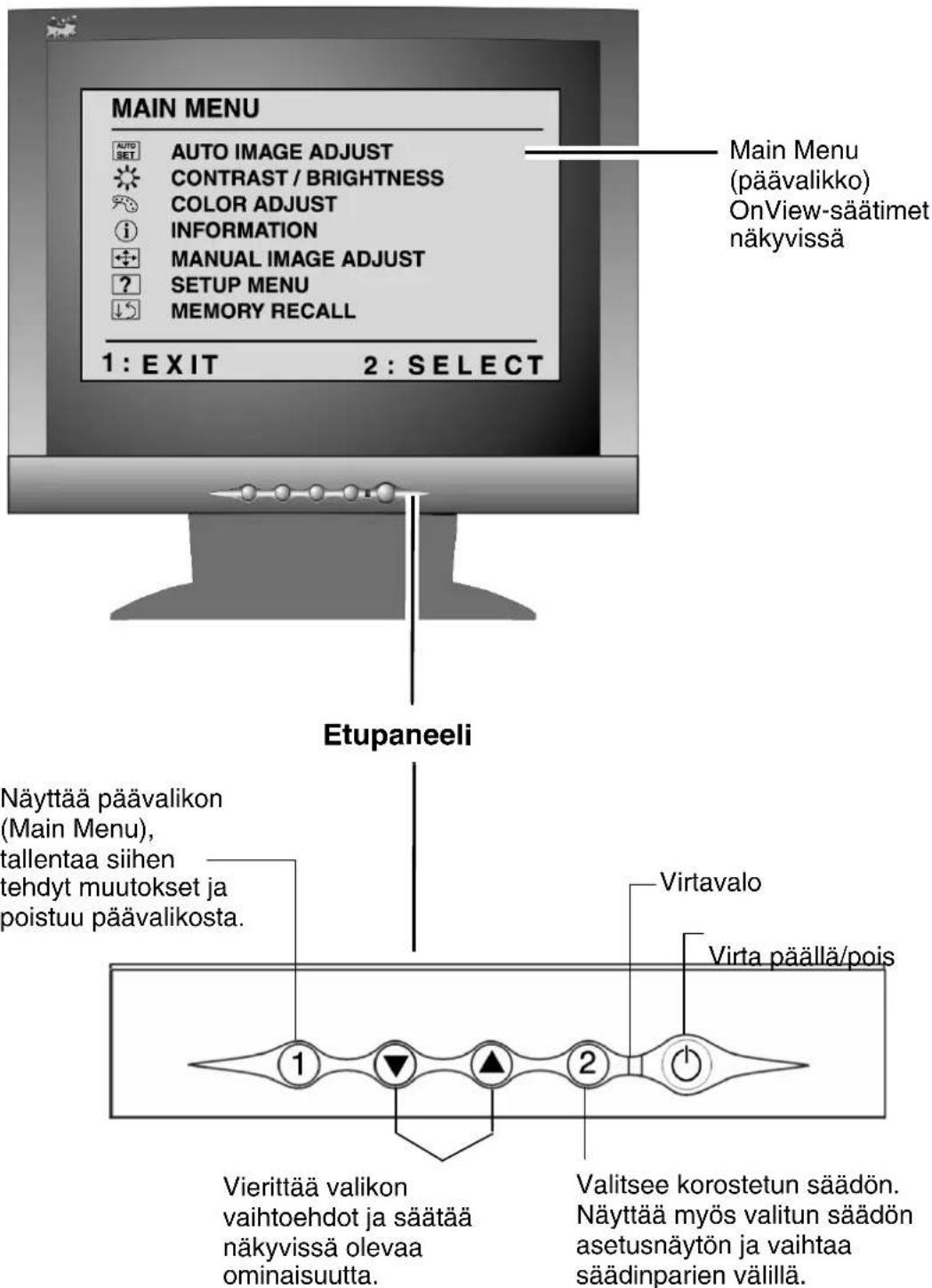

Näytön kuvan säätäminen

Etupaneelin painikkeilla voit tuoda esiin ja säätää OnView®-asetuksia, jotka näkyvät näytössä. OnView-säätimien selostus on seuraavan sivun yläosassa ja ne on määritelty kohdassa "Muut tiedot" sivulla 12.

MAIN MENU AUTO SET AUTO IMAGE ADJUST CONTRAST / BRIGHTNESS COLOR ADJUST INFORMATION MANUAL IMAGE ADJUST SETUP MENU MEMORY RECALL 1: EXIT 2: SELECT Main Menu (päävalikko) OnView-säätimet näkyvissä Etupaneeli Näyttää päävalikon (Main Menu), tallentaa siihen tehdyt muutokset ja poistuu päävalikosta. Virtavalo Virta päällä/pois 1 2 Vierittää valikon vaihtoehdot ja säätää näkyvissä olevaa ominaisuutta. Valitsee korostetun säädön. Näyttää myös valitun säädön asetusnäytön ja vaihtaa säädinparien välillä.

Näytön kuvan säätäminen:

1 Tuo esille päävalikko (Main Menu) painamalla painiketta [1].

MAIN MENU AUTO IMAGE ADJUST CONTRAST / BRIGHTNESS COLOR ADJUST INFORMATION MANUAL IMAGE ADJUST SETUP MENU MEMORY RECALL 1: EXIT 2: SELECT

HUOMAUTUS: Kaikki OnView-valikot ja -asetusnäytöt katoavat automaattisesti noin 30 sekunnin kuluttua. Tätä aikaa voidaan säätää käyttäen sivulla 11 kuvattua Setup menu (asetukset)-valikkoa ja OSD timeout (näytön kuvan aikakatkaisu) -säädintä.

2 Korosta päävalikosta (Main Menu) säädettävä ominaisuus ja vieritä päävalikkoa ylös ja alas painamalla ▲ tai ▼.
3 Valitse korostettu säädin painamalla painiketta [2]. Asetusnäyttö tulee näkyviin kuten alla näkyvässä esimerkissä.

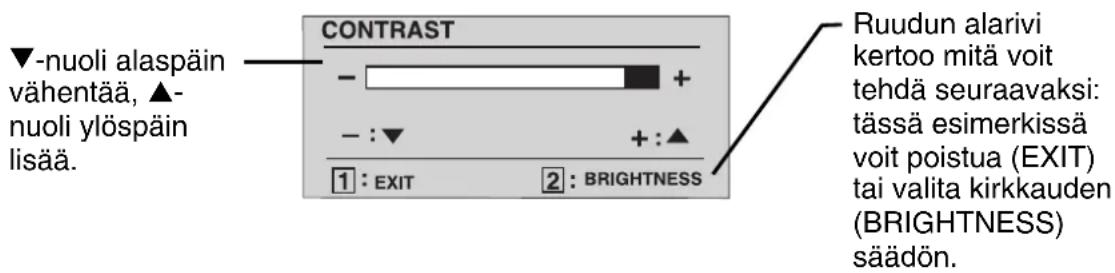

CONTRAST ▼-nuoli alaspäin vähentää, ▲- nuoli ylöspäin lisää. - :▼ +:▲ 1: EXIT 2: BRIGHTNESS Ruudun alarivi kertoo mitä voit tehdä seuraavaksi: tässä esimerkissä voit poistua (EXIT) tai valita kirkkauden (BRIGHTNESS) säädön.

4 Säädä asetusta painamalla ylänuoli- ▲ tai alanuolipainiketta ▼.
5 Tallenna säädöt ja sulje valikko painamalla painiketta [1] kahdesti.

Seuraava vinkki voi auttaa näytön optimoinnissa:

• Säädä tietokoneen grafiikkakortti siten, että se tuottaa ViewPaneliin 1280 x 1024 @ 60 Hz:n videosignaalin. (Katso "virkistystaajuuden muuttamista" koskevia ohjeita grafiikkakortin käyttöoppaasta.)
• Voit tarvittaessa säätää sijainti vaakasuunnassa (H POSITION)- ja pystykoko (V POSITION) -asetuksia hieman, kunnes näytön kuva on kokonaan näkyvissä. (Näytön ulkolaidassa olevan mustan reunuksen tulisi tuskin koskettaa ViewPanelin® valaistua, "aktiivista aluetta.")

Päävalikon (Main Menu) säätimet

Säädä alla kuvattuja valikon kohteita käyttämällä ylös- ja alaspainikkeita ▲ ja ▼.

Säädin Selitys

Auto Image Adjust (kuvan automaattisäätö) säätää automaattisesti videosignaalin koon, keskityksen ja hienosäädön, jotta aaltoilua ja vääristymiä esiintyisi mahdollisimman vähän. Terävöitä kuvaa painamalla painiketta [2].

HUOMAUTUS: Auto Image Adjust (kuvan automaattisäätö) toimii useimpien yleisimpien näytönohjainten kanssa. Jos tämä ominaisuus ei toimi sinun ViewPanelissasi®, niin laske näytön virkistystaajuutta 60 Hz:iin ja aseta tarkkuus esimääritettyyn arvoonsa.

Contrast (kontrasti) säätää kuvan taustan (mustan tason) ja edustan (valkoisen tason) välistä eroa.

Brightness (kirkkaus) säätää näytön kuvan taustan mustan tason.

Color Adjust (värin säätö) tarjoaa useita värivaihtoehtoja: esimääritettyjä värilämpötiloja ja User Color (käyttäjän värin), jonka avulla voit säätää punaista (R), vihreää (G) ja sinistä (B). Tehtaan asetus tälle tuotteelle on 6500K (6500 kelvin).

COLOR ADJUST 9300K 6500K 5400K USER COLOR - :▼ + :▲ ①: EXIT ②: SELECT

9300K — Lisää sinistä näytön kuvaan viileämpisävyisen valkoisen saamiseksi (käytetään useimpien toimistotilojen loistevalaistuksessa).

6500K — Lisää punaista näytön kuvaan lämpimämmän valkaisen ja syvemmän punaisen saamiseksi. Oletusasetus.

5400K — Lisää vihreää näyttökuvaan tummemman värin saamiseksi.

User Color (käyttäjän väri) — Yksilölliset säädöt punaista, vihreää ja sinistä varten.

1 Valitse väri (R, G tai B) painamalla painiketta [2].
2 Säädä valittua väriä painamalla ▲ tai ▼.
3 Kun olet tehnyt kaikki värisäädöt, paina painiketta [1] kahdesti.

Information (tiedot) näyttää tietokoneesi grafiikkakortilta tulevan ajastustilan (videosignaalin tulon). Katso tarkkuuden ja virkistystaajuuden (kenttätaajuuden) muuttamista koskevia ohjeita grafiikkakortin käyttöoppaasta.

VESA 1280 x 1024 @ 60 Hz (suositus) tarkoittaa, että tarkkuus on 1280 x 1024 ja virkistystaajuus on 60 Hz.

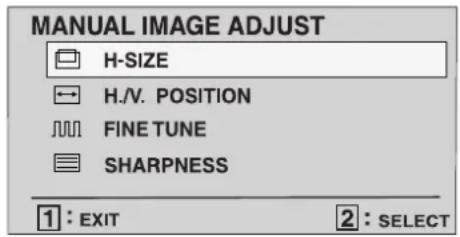

Manual Image Adjust (kuvan käsinsäätö)

MANUAL IMAGE ADJUST H-SIZE H.V. POSITION FINE TUNE SHARPNESS 1 : EXIT 2 : SELECT

Kuvan käsinsäätösäätimet on selvitetty alla:

H. Size (vaakakoko) säätää näytön kuvan leveyttä.

HUOMAUTUS: Vertical size (pystykoko) säätyy automaattisesti ViewPanelissa®.

H./V. Position (sijainti vaaka-/pystysuunnassa) säätää näytön kuvaa vaaka- ja pystysuunnassa. Voit vaihtaa vaaka- ja pystysuunnan välillä painamalla painiketta [2]. Vaakasuunta siirtää näytön kuvaa vasemmalle tai oikealle. Pystysuunta siirtää näytön kuvaa ylös ja alas.

Fine Tune (hienosäätö) tarkentaa kuvaa kohdistamalla tekstin ja/tai grafiikan merkit.

HUOMAUTUS: Koita Auto Image Adjust (kuvan automaattisäätö)-toimintoa (katso sivu 9) ennen kuin käytät Fine Tune (hienosäätö)-säädintä.

Sharpness (terävyys) säätää näytön kuvan selkeyttä ja tarkennusta.

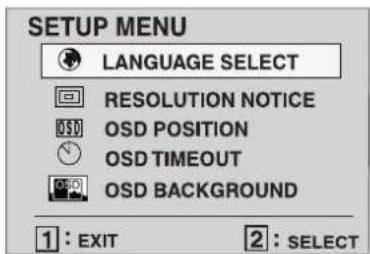

Setup Menu (asetukset-valikko) tuo esiin seuraavan valikon:

SETUP MENU LANGUAGE SELECT RESOLUTION NOTICE OSD POSITION OSD TIMEOUT OSD BACKGROUND 1 : EXIT 2 : SELECT

Setup Menu -valikon (asetukset-valikon) säätimet selvitetään alla:

Language Select (kielen valinta) valitsee kielen valikoille ja asetusnäytöille.

Resolution Notice (tarkkuusilmoitus) neuvoo ihanteellisen tarkkuuden. Kun valitset tarkkuusilmoituksen, näkyviin tulee alavalikko, jossa kysytään, haluatko ottaa ilmoituksen pois käytöstä vai käyttöön. Jos haluat tarkkuusilmoituksen näkyviin, ota se käyttöön valitsemalla Enable.

OSD Position (näytön kuvan sijainti) siirtää näytössä olevia näyttövalikoita ja asetusnäyttöjä.

OSD Timeout (näytön kuvan aikakatkaisu) määrittää, kuinka kauan näyttökuva on esillä. Jos asetuksena on esimerkiksi "15 sekuntia", näytön kuva katoaa, jos säädintä ei paineta 15 sekunnin kuluessa.

OSD Background (näytön kuvan tausta) sallii näyttökuvan taustan käyttöön ottamisen ja käytöstä poistamisen. Tämä tarkoittaa, että vaikka valitset asetuksia OSD-asetusnäytöiltä, voit myös katsella avoimia ohjelmistosovelluksia tai Windowsin työpöytää.

Memory Recall (muistista palautus) palauttaa säädöt alkuperäisiin tehdasasetuksiin, jos näyttö toimii tässä käyttöoppaassa mainitussa tehdasasetteisessa ajastustilassa.

Poikkeus: Tämä säädin ei vaikuta muutoksiin, jotka on tehty User Color (käyttäjän väri) -säätimellä.

Muut tiedot

Tekniset tiedot

LCD	Tyyppi	17.0" (täysi 17.0"" näkyy diagonaalinäyttöalueella), TFT (Thin Film Transistor), Active Matrix SXGA LCD, 0,264 mm pikseliä
	Värisuodatin	RGB pystyraita
	Lasipinta	Heijastuksen esto
Tulosignaali	Video Sync RGB analoginen (0,7/1,0 Vp-p, 75 ohmia)H/V Erillinen (TTL) f_h : 30-80 kHz, f_v : 50-75 Hz
Yhteensopivuus	PC Macintosh^1	Korkeintaan 1280 x 1024 lomittamatonPower Macintosh korkeintaan 1280 x 1024
Tarkkuus	Suositus ja tuettu 1280 x 1024 @ 60, 75 Hz1152 x 870 @ 75 Hz1024 x 768 @ 60 Hz832 x 624 @ 75 Hz800 x 600 @ 60, 75 Hz640 x 350 @ 70 Hz720 x 400 @ 70 Hz
Virta	Jännite 100-240 V:n vaihtovirta, 50/60 Hz (automaattikytkin)
Näyttöalue	Täysi pyyhkäisy 337,9 mm (V) x 227,0 mm (P)13,3 tuumaa (V) x 8,9 tuumaa (P)
Käyttö-olosuhteet	LämpötilaKosteusKorkeusmerenpinnasta	0 °C - +40 °C (+32 °F - +104 °F)10-90% (ei tiivistymistä)korkeintaan 3 000 metriin saakka (10 000 jalkaan)
Varastointiolosuhteet	LämpötilaKosteusKorkeusmerenpinnasta	-20 °C - +60 °C (-4 °F - +140 °F)10-90% (ei tiivistymistä)korkeintaan 12 000 metriin saakka (40 000 jalkaan)
Mitat	Fyysiset(vain ViewPanel®)	414 mm (L) x 403 mm (K) x 229 mm (S)16,3 tuumaa (L) x 15,9 tuumaa (K) x 9,0 tuumaa (S)
Paino	Netto 5,0 kg (11,02 naulaa) vain ViewPanel
Määräykset		UL, FCC-B, CB, CE, IC-B, EPA ENERGY STAR®, NOM, TUV/GS, VCCI, BSMI, PSB (S-Mark), C-Tick, GOST-R (PCT-BZO2), EMI/B, MPRII, MPRII, NEMKO, SEMKO, DEMKO, FIMKO, TCO99, ISO13046-2
Virransäästötilat	KäytössäAktiivisesti pois < 3W (oranssi LED) käytöstä	40W (maksimi)(vihreä
Tehtaassa määritetyt ajastustilat (määrityksessä käytetty: VESA® 1280 x 1024 @ 60 Hz)Varoitus: Tietokoneen grafiikkakorttia ei saa asettaa näitä enimmäisvirkistystaajuksia korkeammaksi, koska se voi vahingoittaa ViewPanelia pysyvästi.

^1 G3:a vanhemmissa Macintosh-malleissa tarvitaan ViewSonicin ^® Macintosh-sovitin. Voit tilata sovittimen ViewSonicilta.

LED)

Vianmääritys

Ei virtaa

• Varmista, että virtapainike (tai kytkin) on kytketty päälle.
• Varmista, että vaihtovirtajohto on kytketty kunnolla tasavirtavirtalähteeseen ja virtalähde on kytketty kunnolla ViewPaneliin®.
• Kytke toinen sähkölaite (esim. radio) virtalähteeseen tarkistaaksesi, että pistorasiassa on oikea jännite.

Virta on päällä, mutta näytössä ei ole kuvaa

• Varmista, että ViewPanel-näytön mukana toimitettu näyttökaapeli on tiukasti kiinni näytön lähtöportissa tietokoneen takana. Jos näyttökaapelin toinen pää ei ole pysyvästi kiinni ViewPanelissa, kiinnitä se siihen tiukasti.
  • Säädä kirkkautta ja kontrastia.
  • G3:a vanhemmissa Macintosh-malleissa tarvitaan Macintosh-sovitin.

Väärät tai epätavalliset värit

• Jos jokin väreistä (punainen, vihreä tai sininen) puuttuu, tarkista, onko näyttökaapeli kytketty kunnolla. Kaapeliliittimen löystyneet tai katkenneet nastat voivat aiheuttaa huonon yhteyden.
• Yhdistä ViewPanel toiseen tietokoneeseen.
• Jos käytössä on vanhempi grafiikkakortti, ota yhteys ViewSoniciin ja pyydä ei-DDC-sovitin.

Säätöpainikkeet eivät toimi

- Paina vain yhtä kerrallaan.

Asiakastuki

Jos tarvitset teknistä tukea tai tuotepalvelua, katso osoitetietoja alla olevasta taulukosta tai ota yhteyttä jälleenmyyjään.

HUOMAUTUS: Tarvitset tuotteen sarjanumeron, kun otat yhteyttä.

Maa/alue WWW	V-sivusto P = PuhelinF = Faksi	Sähköposti
Suomi viewsoniceurope.com Ota yhteys	jälleenmyyjään	[e-mail]

ViewPanelin puhdistaminen

- VARMISTA, ETTÄ VIEWPANELIN® VIRTA ON POISSA PÄÄLTÄ.

- ÄLÄ KOSKAAN SUIHKUTA TAI KAADA NESTETTÄ SUORAAN NÄYTÖN TAI SEN KOTELON PÄÄLLE.

Puhdista näyttö seuraavasti:

1 Pyyhi näyttö puhtaalla, pehmeällä ja nukkaamattomalla liinalla. Tämä poistaa pölyn ja muut roskat.
2 Jos näyttö ei tule puhtaaksi, kaada pieni määrä lasinpuhdistusainetta, joka ei sisällä ammoniakkia tai alkoholia, puhtaalle, pehmeälle ja nukkaamattomalle liinalle ja pyyhi näyttö liinalla puhtaaksi.

Puhdista kotelo seuraavasti:

1 Käytä pehmeää, kuivaa liinaa.
2 Jos kotelo ei tule näin puhtaaksi, kaada pieni määrä mietoa hankaamatonta pesuainetta (ei ammoniakkia tai alkoholia sisältävää) puhtaalle, pehmeälle ja nukkaamattomalle liinalle ja pyyhi kotelon pinta liinalla puhtaaksi.

Vastuuvapautuslauseke

ViewSonic(r) ei suosittele ammoniakin tai alkoholipohjaisten puhdistusaineiden käyttöä ViewPanelin näyttöruudun tai kotelon puhdistukseen. Joidenkin kemiallisten puhdistusaineiden on ilmoitettu vahingoittavan ViewPanelin näyttöruutua ja/tai koteloa. ViewSonic ei ole vastuussa vahingoista, jotka aiheutuvat ammoniakin tai alkoholipohjaisten puhdistusaineiden käytöstä.

Rajoitettu takuu VIEWSONIC LCD VIEWPANEL DISPLAY

Mitä takuu kattaa:

ViewSonic takaa, että sen tuotteissa ei ilmene materiaalivikoja tai työn laadusta johtuvia vikoja takuuaikana. Jos tuotteessa osoittautuu olevan materiaalivika tai työn laadusta johtuva vika takuuaikana, ViewSonic korjaa tuotteen tai korvaa sen samanveroisella tuotteella oman harkintansa mukaan. Vaihtotuote tai vaihto-osat voivat sisältää uudelleen valmistettuja tai uusittuja osia tai komponentteja.

Kuinka kauan takuu on voimassa:

ViewSonic® LCD ViewPanel® -näyttöjen kaikki osat, mukaan lukien valonlähteet, taataan kolmen (3) vuoden ajaksi ja valmistus kolmen (3) vuoden ajaksi ensimmäisen kuluttajan ostopäivästä lähtien.

Ketä takuu suojaa:

Tämä takuu on voimassa vain tuotteen ensimmäiselle ostajalle.

Mitä tämä takuu ei kata:

1. Tuotetta, jonka sarjanumero on hangattu pois, muutettu tai poistettu.
2. Vahinkoja, vaurioita tai viallista toimintaa, joka aiheutuu seuraavista tekijöistä:

a. Onnettomuus, väärinkäyttö, huolimattomuus, tulipalo, vesi, salama tai muut luonnonilmiöt, luvaton tuotteen muuntelu tai tuotteen mukana toimitettujen ohjeiden laiminlyönti.
b. Muiden kuin ViewSonicin valtuuttamien henkilöiden tekemät korjaukset tai korjausyritykset.
c. Tuotteen vahingoittuminen kuljetuksen aikana.
d. Tuotteen poisto tai asennus.
e. Tuotteen ulkoiset tekijät, kuten sähkövirran vaihtelut tai katkeaminen.
f. Muiden kuin ViewSonicin teknisiä erittelyjä vastaavien osien tai tarvikkeiden käyttö.
g. Normaali kuluminen.
h. Mikä tahansa muu syy, joka ei liity tuotteen tekovikaan.

1. Poiston, asennuksen ja käyttöön asetuksen palvelumaksut.

Kuinka saat palvelua:

1. Pyydä tietoja takuunalaisesta huollosta ottamalla yhteyttä ViewSonicin asiakastukeen. Sinun on annettava tuotteen sarjanumero.
2. Takuunalaisen huollon saamiseksi sinun on annettava seuraavat tiedot: (a) alkuperäinen päivätty ostotosite, (b) nimesi, (c) osoitteesi, (d) ongelman kuvaus ja (e) tuotteen sarjanumero.
3. Vie tai lähetä tuote rahti maksettuna alkuperäisessä pakkauksessa valtuutettuun ViewSonichuoltokeskukseen tai ViewSonicille.
4. Pyydä lisätietoja tai lähimmän ViewSonic-huoltokeskuksen osoite ViewSonicilta.

Implisiittisiä takuita koskeva rajoitus:

TÄSSÄ KUVATUN TAKUUN LISÄKSI EI OLE OLEMASSA MITÄÄN.MUITA TAKUITA, EI ILMAISTUJA EIKÄ OLETETTUJA, MUKAAN LUKIEN OLETETTU TAKUU MYYTÄVYYDESTÄ JA SOPIVUUDESTÄ JOHONKIN TIETTYYN TARKOITUKSEEN.

Vahinkojen poissulkeminen:

VIEWSONICIN VASTUU RAJOITTUU TUOTTEEN KORJAUKSEN TAI KORVAUKSEN HINTAAN. VIEWSONIC EI OLE VASTUUSSA SEURAAVISTA:

1. TOISEEN TUOTTEESEEN KOHDISTUVA VAHINKO, JOKA AIHEUTUU TUOTTEEN VALMISTUSVIASTA, VAHINGOT, JOTKA PERUSTUVAT EPÄMUKAVUUTEEN, TUOTTEEN KÄYTÖN MENETYKSEEN, AJAN MENETYKSEEN, VOITTOJEN MENETYKSEEN, LIIKEMAHDOLLISUUDEN MENETYKSEEN, LIIKEÄRVON MENETYKSEEN, LIIKESUHTEIDEN KESKEYTYKSEEN TAI MUUHUN KAUPALLISEEN MENETYKSEEN, VAIKKA SELLAISTEN VAHINKOJEN MAHDOLLISUUDESTA OLISI ILMOITETTU.

2. MITKÄÄN MUUT VAHINGOT, JOKO SATUNNAISET, SEURANNAISET TAI MUUNLAISET.

3. MIKÄÄN ASIAKASTA TAI KOLMATTA OSAPUOLTA VASTAAN ESITETTY KORVAUSVAATIMUS.

Valtion lain voimassaolo:

Tämä takuu antaa sinulle tietyt lailliset oikeudet. Sinulla voi olla myös muita oikeuksia, jotka vaihtelevat hallintoalueittain. Joillakin hallintoalueilla ei sallita oletettujen takuiden rajoituksia ja/tai satunnaisten tai seurannaisten vahinkojen poissulkua, joten yllä olevat rajoitukset ja poissulkemiset eivät välttämättä koske sinua.

Myynti USA:n ja Kanadan ulkopuolella:

Pyydä takuutietoja ja huoltoa ViewSonicin USA:n ja Kanadan ulkopuolella myydyille tuotteille ottamalla yhteyttä ViewSonicin tai paikalliseen ViewSonicin jälleenmyyjään.

ViewSonic LCD:n takuu (V2.0) Julkaisupäivämäärä: 15.10.1999

Liite

Turvaohjeet

Varoitus: Tätä laitetta on käytettävä alkuperäisen virtalähteen kanssa, jonka osanumero on: HASU05F.

HUOMIO: Pistorasian täytyy olla asennettuna lähelle laitetta ja olla helposti käytettävissä.

HUOMIO: Käytä virtakaapelia, joka on oikein maadoitettu. Käytä aina vaihtovirtajohtoa, joka on hyväksytty maassasi. Muutamia hyväksyntämerkkejä on seuraavassa:

USA...... UL

Sveitsi...... SEV

Kanada...... CSA

Iso-Britannia ... BASE/BS

Saksa ......VDE

Tämän laitteen virtajohto lähetetään pakkauksessa. Johto on valittu kohdemaan mukaan ja sitä on käytettävä sähköiskun estämiseksi. Jos alkuperäinen johtosarja on korvattava uudella tai johtosarja ei ole pakkauksessa, toimi seuraavien ohjeiden mukaan.

Johdon naarasliittimen on täytettävä IEC-60320-vaatimukset ja se voi näyttää seuraavanlaiselta (kuva A1 alla):

Kuva A1

Figure A2

Yhdysvallat ja Kanada

Euroopassa on valittava johtosarja, joka sopii maassasi oleviin pistorasioihin. Johtosarja on HAR-hyväksytty ja ulkovaipassa tai sisäisen johtimen eristimessä näkyy erityinen merkki.

VAIHTOVIRTAPISTOKKEEN JOHTOA KOSKEVAT VAROTOIMET YHDISTYNEELLE KUNINGASKUNNALLE

FOR YOUR SAFETY PLEASE READ THE FOLLOWING TEXT CAREFULLY.

IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET THEN THE PLUG SHOULD BE CUT OFF AND DISPOSED OF SAFELY.

THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS INSERTED INTO AN APPROPRIATE SOCKET.

Yhdysvaltoja koskevat yhteensopivuustiedot

CE-vastaavuus Europassa

Laite täyttää ETY:n direktiivin 89/336/ETY säännökset muutettuna direktiivillä 92/31/ETY ja 93/68/ETY Art. 5 koskien "Sähkömagneettista yhteensopivuutta" sekä direktiivin 73/23/ETY säännökset muutettuna direktiivillä 93/68/ETY Art. 13 koskien "Turvallisuutta".

ViewSonic Corporation
