KÄYTTÖOHJE VP920b VIEWSONIC

Hyväksyntä yhdysvalloissa.... 1

Tärkeitä turvaohjeita.... 2

Copyright-tiedot 3

Tuotteen rekisteröinti 3

Aloitusopas

Pakkauksen sisältö....4

Turvaohjeita....4

Pika-asennus....5

Vaaka- ja pystytilat.... 6

Näytön nostaminen ja laskeminen.... 6

Seinäkiinnitys (valinnainen)....7

LCD Display-näytön käyttäminen

Näyttötilan asettaminen....8

Kuvaruutunäyttö ja virtakytkimen lukitus 8

Kuvan säätäminen....9

Päävalikon säätimet 11

Muut tiedot

Tekniset tiedot 15

Vianmääritys.... 16

Asiakastuki 17

LCD Display-näytön puhdistus 18

Rajoitettu takuu 19

TCO Information

TCODevelopment

Tämä laite on testattu ja todettu olevan FCC:n sääntöjen kohdan 15 digitaalilaitteiden luokituksen B mukainen. Nämä rajat on suunniteltu antamaan kotikäytössä riittävän suojan vahingollisia sivuvaikutuksia vastaan. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriöitä radioliikenteeseen. Ei ole kuitenkaan takeita siitä ettei yksittäisestä asennuksessa esiintyisi häiriöitä. Jos laite aiheuttaa häiriöitä radio- tai tv-lähetyksiin, ne voidaan varmistaa kytkemällä laite pois päältä ja takaisin pälle. Häiriöiden poistamiseksi suositellaan seuraavia toimenpiteitä:

• Vaihda vastaanottimen antennin asentoa ja paikkaa.
• Siirrä laite kauemmaksi vastaanottimesta.
• Liitä laite pistorasiaan, joka kuuluu eri piiriin kuin vastaanottimen pistorasia.
• Ota yhteyttä myyjään tai kokeneeseen radio/TV-asentajaan.

FCC Warning

Tämä luokan B digitaalinen laite täyttää kaikki Kanadan häiriötä aiheuttavia laitteita koskevat säädökset.

Tämä laite on EEC direktiivin 89/336/EEC vaatimusten mukainen, kuten kohdissa 92/31/EEC ja 93/68/EEC Art.5 elektromagneetista yhteensopivuutta koskien on määritelty sekä direktiivin 73/23/EEC mukainen kuten kohdassa 93/68/EEC Art.13 turvallisuutta koskien on määritelty.

Tärkeitä turvaohjeita

1. Lue nämä ohjeet.
2. Säilytä nämä ohjeet.
3. Ota huomioon kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Älä käytä laitetta veden lähellä.

6. Puhdistetaan vain kuivalla kankaalla.

7. Älä tuki ilma-aukkoja. Asenna valmistajan ohjeiden mukaisesti.

8. Älä asenna laitetta lähelle lämpölähteitä kuten esimerkiksi lämpöpatteria, lämpörekisteriä tai uunia sekä muita laitteita (kaiuttimet mukaanlukien) jotka tuottavat lämpöä.

9. Älä jätä huomiotta polarisoidun tai maadoitetun pistokkeen turvarakennetta. Polarisoidussa pistokkeessa on kaksi terää joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi terää ja kolmas pistoke, joka on maadoitusta varten. Leveä terä ja kolmas piikki on turvatae. Jos pistoke ei sovi sähkörasiaasi, ota yhteyttä sähkömieheen, joka vaihtaa sähkörasian pistokkeeseen sopivaksi.

10. Varmista että virtajohdon yli ei kävellä tai ettei sitä puristeta varsinkaan pistoke- ja liitinkohdista, sekä laitteesta ulostulevista kohdista. Varmista että virtalähde on lähellä laitetta helposti saavutettavissa.

11. Käytä ainoastaan valmistajan määrittelemiä liitännäisiä/apulaitteita.

12. Käytä ainoastaan rattaiden, jalustan, kolmijalan, kannattimen tai pöydän kanssa, joka on valmistajan määrittelemä. Käyttäessäsi rattaita, ole varovainen liikuteltaessa laite/ratasyhdistelmää, jotta välttyisit vahingolta sen kaatuessa.

13. Irroita laitteen virtajohto, jos et käytä sitä pitkään aikaan.

14. Ota yhteyttä ainoastaan valtuutettuun huoltoon. Sinun tulee ottaa yhteyttä huoltoon, jos laite vahingoittuu esimerkiksi virtajohto tai pistoke vahingoittuu, nestettä kaatuu laitteen päälle tai tavaroita kaatuu laitteeseen, laite joutuu sateeseen tai kostuu, ei toimi normaalisti tai putoaa.

Copyright-tiedot

Copyright © ViewSonic® Corporation, 2005. Kaikki oikeudet pidätetään.

Macintosh ja Power Macintosh ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä.

Microsoft, Windows, Windows NT ja Windows logo ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

ViewSonic, kolmen linnun logo, OnView, ViewMatch ja ViewMeter ovat ViewSonic Corporationin rekisteröityjä tavaramerkkejä.

VESA on Video Electronics Standards Associationin rekisteröity tavaramerkki. DPMS ja DDC ovat VESA:n tavaramerkkejä.

ENERGY STAR ^® on U.S. Environmental Protection Agency (EPA) rekisteröity tavaramerkki.

ENERGY STAR® -kumppanina ViewSonic Corporation on määrittänyt, että tämä tuote täyttää ENERGY STAR® -vaatimukset energiankulutuksen osalta.

Vastuuvapauslauseke: ViewSonic Corporation ei ole vastuussa tämän oppaan teknisistä tai painovirheistä tai puutteista eikä satunnaisista tai välillisistä vahingoista, jotka johtuvat tämän materiaalin toimittamisesta tai tämän tuotteen toimivuudesta tai käytöstä.

Jatkuvan tuotekehittelyn johdosta ViewSonic Corporation pidättää oikeuden muuttaa tuotteen teknisiä tietoja ilman eri ilmoitusta. Tämän asiakirjan sisältämiin tietoihin voidaan tehdä muutoksia ilman eri ilmoitusta.

Tämän asiakirjan osia ei saa kopioida, jäljentää tai välittää millään tavalla mihinkään tarkoitukseen ilman ViewSonic Coprorationin etukäteen antamaa kirjallista lupaa.

Tuotteen rekisteröinti

Rekisteröi tuotteesi ViewSonicin internet-sivuilla, jotka sisältävät lisätietoja tuotteesta ja tietoja uusista ja tulevista tuotteista osoitteessa: www.viewsonic.com. ViewSonic Wizard CD-levyltä voi tulostaa rekisteröintilomakkeen, jonka voi joko postittaa tai lähettää faksilla ViewSoniciin.

Rekisteritiedot

Tuotteen nimi: VP920/b

ViewSonic 19" LCD Display

Tuotteen hävittäminen käyttöiän päätyttyä

Tuotteen lamppu sisältää merkuria. Hävitä huolella alueesi ympäristölakien mukaisesti.

Ympäristönsuojelu on tärkeää ViewSonicille. Hävitä tämä tuote oikein käyttöiän päätyttyä.

Kysy paikalliselta jätehuoltoyhtiöltä lisätietoja tuotteen hävittämisestä oikealla tavalla.

Katso nettisivuiltamme tietoja TCO'03 kierrätyksestä:

1. USA: www.viewsonic.com/pdf/recyclePlus.pdf
2. Eurooppa: www.viewsoniceurope.com
3. Taiwan: recycle.epa.gov.tw

Aloitusopas

Onnittelut ViewSonic ^® LCD display -värinäytön ostosta.

Tärkeää! Säilytä alkuperäinen pakkaus ja kaikki pakkausmateriaalit tulevia lähetystarpeita varten.

HUOMAA: Käyttöoppaassa käytetty termi “Windows” viittaa seuraaviin Microsoftin käyttöjärjestelmiin: Windows ’95, Windows NT, Windows ’98, Windows 2000, Windows Me (Millennium) ja Windows XP.

Pakkauksen sisältö

LCD display-paketin sisältö:

• LCD display-näyttö
• Virtajohdot
• Videokaapelit
• Audiokaapeli
  • ViewSonic Wizard CD-levy
  • Kiire Alku Johdattaa

HUOMAA: CD-kansi sisältää pikaoppaan ja CD-levy sisältää käyttöoppaan PDF-tiedostomuodossa ja INF/ICM-optimointitiedostot. INF-tiedosto varmistaa yhteensopivuuden Windows-käyttöjärjestelmien kanssa ja ICM-tiedosto (Image Color Matching) varmistaa tarkat näyttövärit. ViewSonic suosittelee, että asennat molemmat tiedostot.

Turvaohjeita

• Istu vähintään 45 cm päässä LCD displaynäytöstä.
• Älä koske kuvaruutuun. Sormista jääviä rasvajälkiä on vaikea poistaa.
• Älä koskaan irrota takakantta. LCD displaynäyttö sisältää korkeajännitteisiä osia. Voit loukkaantua vakavasti, jos kosketat näitä osia.
• Älä sijoita LCD display ia suoraan auringonvaloon tai toisen lämmönlähteen lähelle. Heijastuksen välttämiseksi LCD display-näyttö tulee sijoittaa poispäin suorasta auringonvalosta.

• Käsittele LCD display-näyttöä aina varovasti, kun siirrät sitä.

• Valitse LCD display-näytölle paikka, jossa on hyvä ilmanvaihto. Älä sijoita näytön päälle mitään, mikä estää lämmön riittävän hajaantumisen.

• Varmista, että LCD display-näytön ympäristö on puhdas ja kuiva.
• Älä sijoita painavia esineitä näytön, videokaapelin tai virtajohdon päälle.
• Jos huomaat näytöstä tulevan savua, epänormaalia ääntä tai outoa hajua, katkaise heti virta LCD display-näytöstä ja ota yhteys jälleenmyyjään tai ViewSoniciin. LCD displaynäytön käytön jatkaminen voi tällaisessa tilanteessa olla vaarallista.

Pika-asennus

1. Kytke LCD display-näytön virtajohto ja verkkolaite.

2. Kytke videokaapeli

3. Varmista, että virta on kytketty pois päältä sekä LCD display -näytöstä että tietokoneesta.
   • Kytke LCD display videokaapeli tietokoneeseen.

Macintosh-käyttäjät: G3-mallia aiempien mallien kanssa täytyy käyttää Macintoshsovitinta. Kytke sovitin tietokoneeseen ja liitä videokaapeli sovittimeen.

ViewSonic® Macintosh-sovittimen voi tilata ViewSonic asiakaspalvelusta.

1. Kytke LCD Display-näyttö ja tietokone päälle

Kytke virta LCD display-näyttöön ja sitten tietokoneeseen. Tämä kytkentäjärjestys (View-Panel-näyttö päälle ennen tietokonetta) on tärkeä.

HUOMAA: Windows -käyttäjät voivat saada viestin, joka pyytää asentamaan INF-tiedoston. Tämä löytyy CD-levyltä.

1. Aseta ViewSonic Wizard CD-levy tietokoneen CD-asemaan.

Noudata näytön ohjeita. Jos tietokoneessasi ei ole CD-asemaa, katso “Asiakastuki”.

- Odota CD-levyn automaattista kynnistyst.

HUOMAA: Jos CD-levy ei kynnisty automaattisesti, kaksoisnapsauta CD-levyn kuvaketta Windowsin resurssienhallinnassa ja kaksoisnapsauta sitten viewsonic.exe-tiedostoa.

• Noudata nytn ohjeita.

1. Windows-käyttäjät: Aseta näyttötila (resoluutio ja virkistystaajuus)

Esimerkiksi: 1280 x 1024 @ 60 Hz. Katso grafiikkakortin käyttöoppaasta ohjeita resoluution ja virkistystaajuuden muuttamisesta.

Asennus on nyt valmis. Nauti uudesta ViewSonic LCD display-näytöstäsi.

Valmistaudu tuleviin asiakastukitarpeisiin: tulosta käyttöopas ja kirjoita sarjanumero kohtaan "Rekisteritiedot" sivulle 3. (Katso numero LCD display-näytön takaosasta). Jos haluat rekisteröidä tuotteen Internetissä, mene alueesi ViewSonic-sivustolle.

Katso oppaan sisältämää asiakastukitaulukkoa.

ViewSonic Wizard CD-levyltä voi tulostaa rekisteröintilomakkeen, jonka voi joko postittaa tai lähettää faksilla ViewSonic.

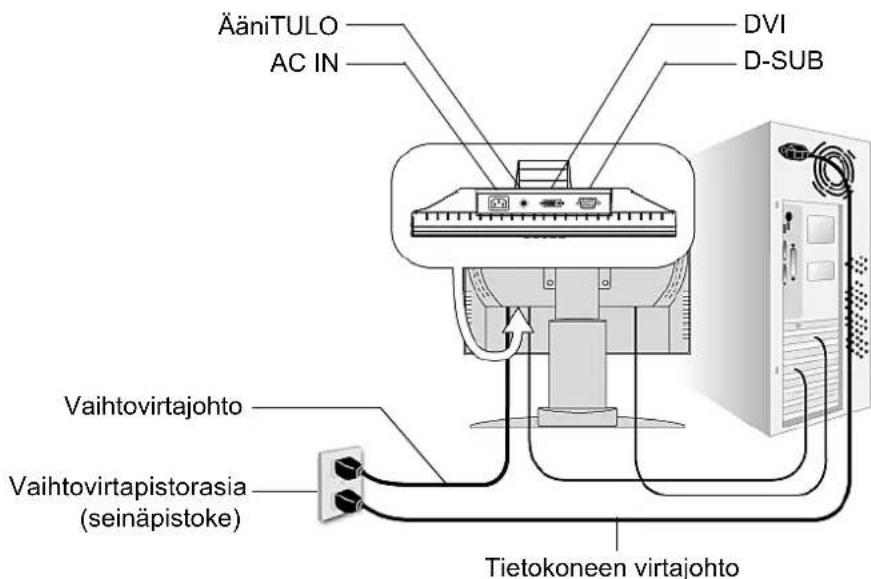

ÄäniTULO AC IN DVI D-SUB Vaihtovirtajoho Vaihtovirtapistorasia (seinäpistoke) Tietokoneen virtajohto

Vaaka- ja pystytilat

The LCD display -näyttöä voi käyttää joko vaaka- tai pystytilassa.

Vaihda (oletuksena olevasta) vaakatilasta pystytilaan seuraavasti:

1. Saavutat parhaan kuvanlaadun, jos asetat LCD display-näytön näyttötilaksi 1024 x 1280 @ 60Hz

2. Nosta LCD display etuosasta varovaisesti, jotta saat enemmän vapaata tilaa näytön ympärille.

3. Vedä LCD display pohjaa ulospäin ja poispäin jalustasta.

4. Käännä LCD display-näyttöpäätettä käsin 90 astetta myötäpäivään kuvan osoittamalla tavalla.

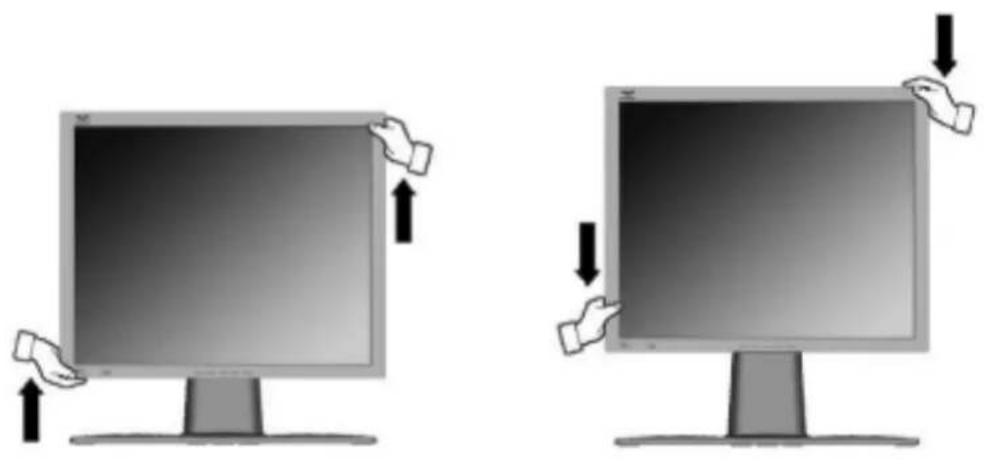

Näytön nostaminen ja laskeminen

Voit helposti nostaa ja laskea näytön paneelia ("päätä") käsin. Asetu näytön eteen ja ota kiinni näyttöpään molemmilta puolilta ja vedä ylös- tai alaspäin. Paneelin pitäisi liikkua helposti.

Seinäkiinnitys (valinnainen)

Voit hankkia seinäkiinnitysarjan ViewSonic® tai paikalliselta jälleenmyyjältäsi. Katso seinäkiinnityssarjan mukana tulevia ohjeita. LCD display-näyttö muunnetaan työpöytämallista seinäkiinitteiseksi seuraavasti:

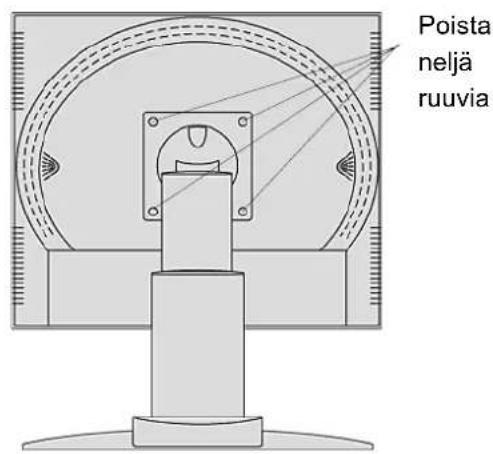

Poista neljä ruuvia

1. Kytke virta pois päältä.
2. Aseta LCD display-näytön etupuoli alaspäin pyyhkeen tai peitteen päälle.
3. Poista taustalevyn neljä ruuvia.
4. Kiinnitä VESA-yhteensopivan seinäkiinnityssarjan kiinnitysteline (100 mm x 100 mm etäisyys).
5. Kiinnitä LCD display seinälle noudattaen seinäkiinnityssarjan mukana tulevia ohjeita

LCD Display-näytön käyttäminen

Näyttötilan asettaminen

Näyttötilan asettaminen on tärkeää, jotta kuvan laatu voidaan maksimoida ja silmien väsyminen on mahdollisimman vähäistä. Näyttötila muodostuu resoluutiosta (esimerkiksi 1280 x 1024) ja virkistystaajuudesta (tai vaakataajuudesta, esimerkiksi 60 Hz). Näyttötilan asettamisen jälkeen käytä OSD-säätimiä näyttökuvan säätöön.

Saavutat parhaan kuvanlaadun, jos asetat LCD display-näytön näyttötilaksi:

VESA 1280 x 1024 @ 60Hz.

Näyttötilan asettaminen:

1. Aseta resoluutio: Napsauta hiiren oikealla painikkeella Windowsin työpöytää > Ominaisuudet > Asetukset > säädä resoluutio.
2. Aseta virkistystaajuus: Katso lisätietoja tietokoneen grafiikkakortin käyttöoppaasta.

VAROITUS: Älä aseta tietokoneen grafiikkakortin virkistystaajuutta 85 Hz korkeammaksi; koska suurempi virkistystaajuus saattaa pysyvästi vahingoittaa LCD display-näyttöä.

Kuvaruutunäyttö ja virtakytkimen lukitus

• Kuvaruutunäytön lukitus: Paina ja pidä [1]-painiketta ja▲(ylänuoli) –painiketta alhaalla 10 sekunnin ajan. Jos mitään näppäimiä painetaan, viesti OSD Locked (kuvaruutunäyttö lukittu) näkyy näytössä 5 sekunnin ajan.
• Kuvaruutunäytön lukituksen poisto: Paina ja pidä [1]-painiketta ja▲(ylänuoli) - painiketta alhaalla taas 10 sekunnin ajan
• Virtakytkimen lukitus: Paina ja pidä [1]-painiketta ja ▼(alanuoli) –painiketta alhaalla 10 sekunnin ajan. Kun virtakytkintä painetaan, Power Button Locked (virtapainike lukittu) näkyy näytössä 5 sekunnin ajan. Sähkökatkoksen jälkeen riippumatta siitä oliko virtakytkimen lukitustila päällä, View-Panel-näyttö kytkeytyy päälle automaattisesti, kun laite saa taas virtaa.
• Virtakytkimen lukituksen poisto: paina ja pidä [1]-painiketta ja ▼(alanuoli) -painiketta alhaalla 10 sekunnin ajan.

Kuvan säätäminen

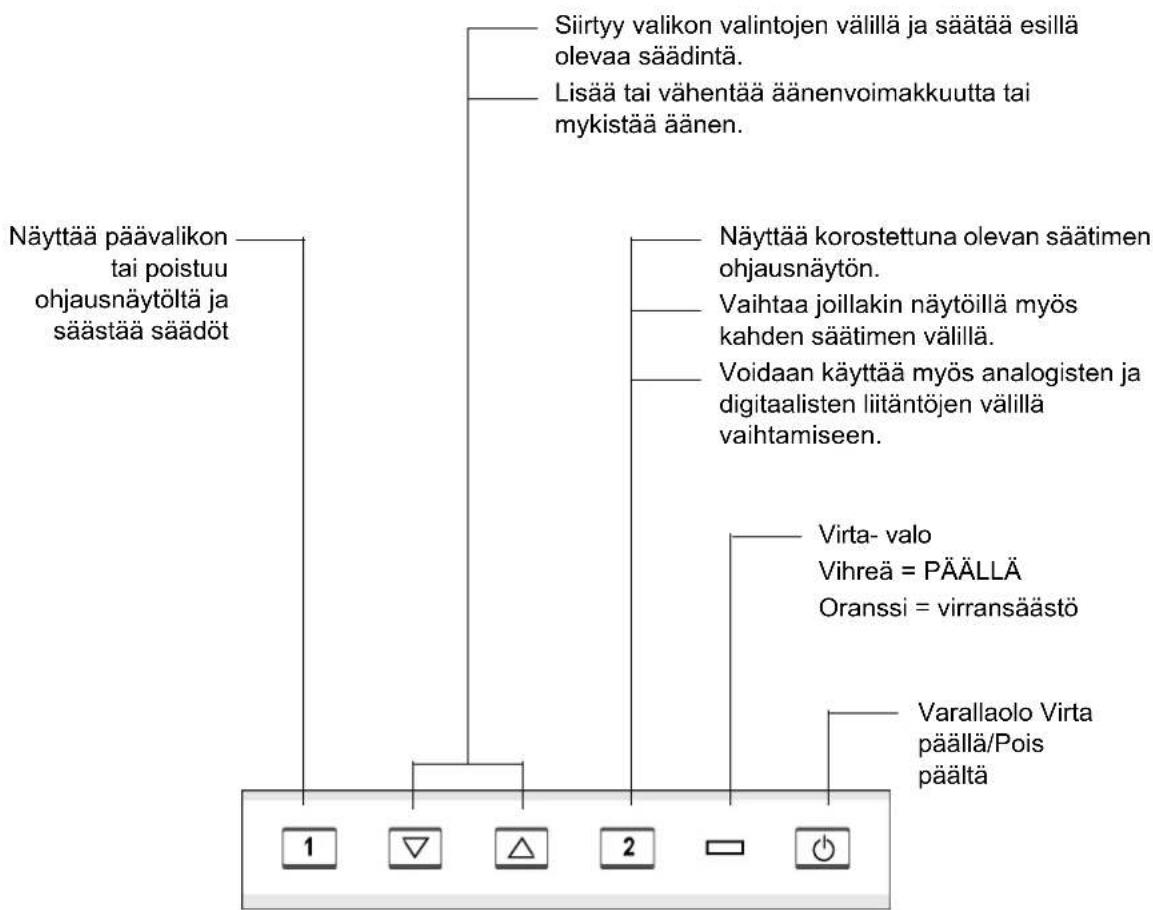

Käytä näytön etupaneelin painikkeita, kun säädät kuvaruudussa näkyviä OSD-säätimiä. OSD-säätimet listataan seuraavan sivun ylälaidassa ja määritellään osiossa “Päävalikon säätimet” sivulla 11.

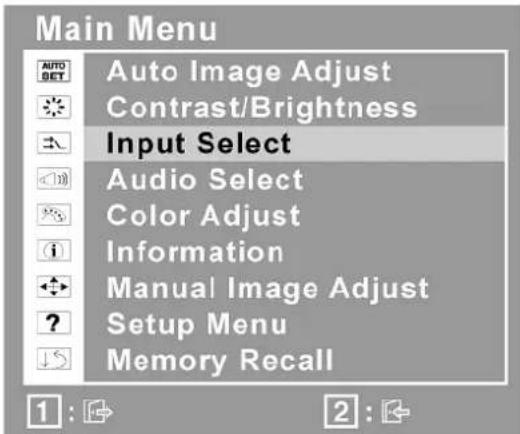

Main Menu Auto Image Adjust Contrast/Brightness Input Select Audio Select Color Adjust Information Manual Image Adjust Setup Menu Memory Recall 1 : 2 : Päävalikko jossa OSD-säätimet Alla lähikuva näytön e tupaneelista

Siirtyy valikon valintojen välillä ja säätää esillä olevaa säädintä. Lisää tai vähentää äänenvoimakkuutta tai mykistää äänen. Näyttää päävalikon tai poistuu ohjausnäytöltä ja säästää säädöt Näyttää korostettuna olevan säätimen ohjausnäytön. Vaihtaa joillakin näytöllä myös kahden säätimen välillä. Voidaan käyttää myös analogisten ja digitaalisten liitäntöjen välillä vaihtamiseen. Virta- valo Vihreä = PÄÄLLÄ Oranssi = virransäästö Varallaolo Virta päällä/Pois päältä

Säädä näytön kuvaa seuraavasti:

1. Tuo päävalikko esiin painamalla [1]-painiketta.

HUOMAA: Kaikki OSD-valikot ja ohjausnäytöt poistuvat automaattisesti noin 15 sekunnin kuluttua. Tätä voidaan säätää kuvaruutunäytön aikakatkaisuasetuksen (OSD timeout) avulla asetusvalikosta.

1. Valitse säädin, jota haluat säätää painamalla▲tai▼ -painikkeita liikkuen päävalikossa ylös tai alas.
2. Kun säädin on valittu, paina [2]-painiketta. Alla olevan tyyppinen ohjausnäyttö näkyy näytössä.
3. Säädintä voidaan säätää painamalla▲(ylänuoli)- tai▼ (alanuoli) -painikkeita.
4. Tallenna säädöt ja poistu valikosta painamalla [1]-painiketta kahdesti.

Seuraavat vinkit saattavat auttaa näytön optimoinnissa:

• Säädä tietokoneen grafiikkakorttia siten, että se tuottaa 1280 x 1024 @ 60 Hz videosignaalin LCD-näytölle. (Katso ohjeita virkistystaajuuden muuttamisesta grafiikkakortin käyttöoppaasta).
• Jos tarpeen tee pieniä säätöjä käyttäen H POSITION- ja V POSITION -säätimiä, kunnes näyttökuva näkyy täysin. (Näytön reunan ympärillä olevan mustan reunuksen tulee vain hieman koskettaa LCD-näytön valaistua "aktiivista aluetta".)

Päävalikon säätimet

Seuraavia valikkovaihtochtoja voidaan säätää ylä-▲ja▼ alapainikkeilla.

Säädin Kuvaus

Auto Image Adjust (Automaattinen säätö) automaattisesti mitoittaa, keskittää, säätää kontrastin ja hienosäätää videosignaalin poistaen aaltoisuuden ja vääristymät. Terävöitä kuva painamalla [2]-painiketta.

HUOMAA: Auto Image Adjust toimii tavallisimpien videokorttien kanssa. Jos toiminto ei toimi LCD-näytössäsi, alenna virkistystaajuus 60 Hz:iin ja aseta resoluutio oletusarvoon.

Contrast (Kontrasti) Kontrasti säätää näyttökuvan taustan (mustan tason) ja etualan (valkoisen tason) väliset erot.

Brightness (Kirkkaus) säätää näyttökuvan taustan mustan tason.

Input Select (Tulosignaalin valinta) säädön avulla voit vaihtaa analogisen ja digitaalisen signaalin välillä.

Input Select Analog Digital 1 : 2 :

Audio Adjust (Äänen säätö) lisää tai vähentää äänenvoimakkuutta tai mykistää äänen.

Audio Adjust 1 : 2 :

Color Adjust (Värinsäätö) tarjoaa useita värivaihtoehtoja: esiasetetut värilämmöt ja User Color (Käyttäjän värimääritykset), joiden avulla punaista (R), vihreää (G) ja sinistä (B) voidaan säätää erikseen. Tuotteen oletusasetuksena on 6500K (6500 Kelvin).

Color Adjust sRGB 9300K 7500K 6500K 5400K 5000K User Color 1 : 2 :

sRGB-sRGB stä on nopeasti muodostumassa alan standardi värinhallinnassa, ja monet uusimmat sovellukset tukevat sitä. Tämän asetuksen käyttöönotto mahdollistaa tarkemmat alkuperäisiä värejä vastaavat nestekidenäytön värit. sRGBasetuksen käyttöönotto poistaa käytöstä kontrastin ja kirkkauden säädöt.

9300K-Lisää sinistä näyttökuvaan luoden viileämmän valkoisen (käytetään useimmissa toimistoissa, joissa loistevalaistus).
7500K-Lisää sinistä näyttökuvaan luoden viileämmän valkoisen (käytetään useimmissa toimistoissa, joissa loistevalaistus).
6500K-Lisää punaista näyttökuvaan luoden lämpimämmän valkoisen ja runsaamman punaisen.
5400K-Lisää vihreää näyttökuvaan luoden tummemman värin.
5000K-Lisää sinistä ja vihreää näyttökuvaan luoden tummemman värin.

User Color (Käyttäjän värimääritykset)-Käyttäjäkohtaiset punaisen (R), vihreän (G) ja sinisen (B) säädöt.

1. Valitse väri (R, G tai B) painamalla [2]-painiketta.
2. Säädä valittua väriä painamalla▲tai▼.

Tärkeää! Jos valitset RECALL (palauta) päävalikosta, kun tuote on esiasetetussa näyttötilassa, värit palaavat tehdasoletuksiin (6500K).

Information (Tiedot) näyttää tietokoneen grafiikkakortista tulevan näyttötilan (videosignaalin syötön), LCD-mallinumeron, sarjanumeron ja ViewSonic websivuston URL-osoitteen.Katso grafiikkakortin käyttöoppaasta ohjeita resoluution ja virkistystaajuuden vaihtamisesta (vaakataajuus).

HUOMAA: VESA 1280 x 1024 @ 60 Hz (suositeltu) tarkoittaa sitä, että resoluutio on 1280 x 1024 ja virkistystaajuus on 60 hertsiä.

Information Resolution: XXXXXXXXX H.Frequency: XXX KHz V.Frequency: XXX Hz Pixel Clock: XXXXX MHz Model Number: XXXXXXXX Serial Number: XXXXXXXX www.ViewSonic.com 1 :

Manual Image Adjust (Manuaalinen kuvan säätö) näyttää manuaalisen kuvansäädön valikon.

Manual Image Adjust H/V Position Horizontal Size Fine Tune Sharpness 1 : ↻ 2 : ↻

H./V. Position (Vaakasijainti/pystysijainti) siirtää näyttökuvaa vasemmalle tai oikealle ja alas- tai ylöspäin.

H. Size (Vaakakoko) säätää näytön kuvan leveyden.

Fine Tune (Hienosäätö) tarkentaa fokuksen kohdentamalla valaistun tekstin ja/tai graafisen merkit.

Sharpness (Terävyys) säätää näytön kuvan selkeyden ja terävyyden.

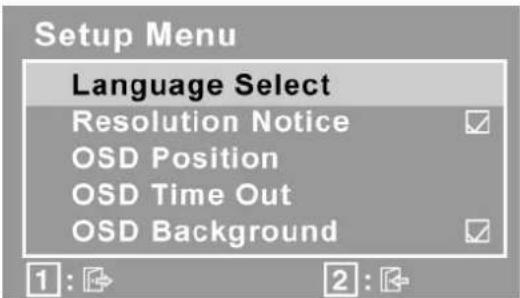

Setup Menu (Asetusvalikko) sisältää alla olevan valikon.

Setup Menu Language Select Resolution Notice OSD Position OSD Time Out OSD Background

Language Select (Kielen valinta) valinnan avulla voit valita valikoissa ja ohjausnäytöissä käytetyn kielen.

Resolution Notice (Resolution ilmoitus) säätöä käyttämällä voit kytkeä tämän ilmoituksen päälle ja pois päältä.

OSD Position (OSD:n paikkai) säädön avulla voit liikuttaa valikkoja ja ohjausnäyttöjä.

OSD Timeout (OSD:n viive) asettaa näyttökuvan aikakatkaisuajan. Jos aikakatkaisuajaksi on asetettu esimerkiksi 15 sekuntia ja säädintä ei ole painettu 15 sekunnin kuluessa, näyttökuva poistuu ruudusta.

OSD Background (OSD:n tausta) valinnan avulla voit kytkeä näytön taustan päälle tai pois päältä.

Memory Recall (Palauta tehdasasetukset) palauttaa säädöt takaisin tehdasoletuksiin, jos näyttö on tämän käyttöoppaan teknisen osion mukaisessa tehtaalla esiasetetussa näyttötilassa.

Poikkeus: Tämä säädin ei vaikuta muutoksiin, jotka tehdään käyttäjän värinsäädön, kielen ja virtalukituksen asetuksilla.

Muut tiedot

Tekniset tiedot

LCD Tyyppi		19" tuuman näyttö (täysi 19 tuuman diagonaalinen kuvakoko), TFT (ohutkalvotransistori), aktiivimatriisi SXGA LCD,0.294 mm pistetiheysRGB pystjuovainenHeijastamaton
	VärisuodatinLasipinta

^1 Macintosh-tietokoneet, jotka ovat G3:tä aiempia, tarvitsevat ViewSonic ^® Macintosh-sovittimen. Sovittimen voi tilata ViewSonic.

Vianmääritys

Ei virtaa

• Varmista, että virtapainike (tai -kytkin) on päällä.
• Varmista, että vaihtovirtajohto on kytketty oikein näytön takaosaan ja virtalähteeseen.
• Varmista, että pistorasia toimii asianmukaisesti kytkemällä jonkin toisen sähkölaitteen (kuten radion) pistorasiaan.

Virta on päällä, mutta näytössä ei ole kuvaa

• Varmista, että näytön mukana tullut videokaapeli on tiukasti kytketty videoportin liitäntään tietokoneen takaosaan. Jos videokaapelin toista pääta ei ole liitetty pysyvästi näyttöön, kiinnitä se tiukasti paikalleen näyttöön.
  • Säädä kirkkaus ja kontrasti.
• Macintosh-käyttäjät, joiden tietokone on vanhempi kuin G3, tarvitsevat Macintosh-soyittimen.

Virheelliset tai epätavalliset värit

• Jos jokin väreistä (punainen, vihreä tai sininen) puuttuu, varmista, että videokaapeli on tiukasti kytketty. Kaapeliliittimen löysät tai rikkinäiset piikit voivat haitata liitäntää.
• Kytke näyttö toiseen tietokoneeseen.
• Jos tietokoneessa on vanha grafiikkakortti, ota yhteys ViewSonic® saadaksesi DDC-sovittimen.

Ohjauspainikkeet eivät toimi

- Paina vain yhtä painiketta kerrallaan.

Asiakastuki

Katso alla olevasta taulukosta teknisen tuen tai tuotetuen yhteystiedot tai ota yhteyttä jälleenmyyjääsi.

HUOMAA: Tarvitset tuotteen sarjanumeron.

Maa/Alue Web-sivusto P = Puhelin
Suomi www.viewsoniceurope.com/fi P= 09 2311 3413

LCD Display-näytön puhdistus

• VARMISTA, ETTÄ LCD DISPLAY-NÄYTTÖ ON KYTKETTY POIS PÄÄLTÄ.
• ÄLÄ KOSKAAN SUIHKUTA TAI KAADA NESTETTÄ SUORAAN KUVARUUDULLE TAI KOTELOON.

Näytön puhdistus:

1. Pyyhi kuvaruutu puhtaalla, pehmeällä, nukattomalla liinalla. Liina poistaa pölyn ja muut hiukkaset
2. Jos kuvaruutu ei puhdistu, laita pieni määrä ei-ammoniakkipitoista, alkoholitonta lasinpuhdistusainetta puhtaaseen, pehmeään, nukattomaan liinaan ja pyyhi kuvaruutu.

Kotelon puhdistus:

1. Käytä pehmeää, kuivaa liinaa.
2. Jos kuvaruutu ei puhdistu, laita pieni määrä ei-ammoniakkipitoista, alkoholitonta, hankaamatonta ja mietoa pesuainetta puhtaaseen, pehmeään ja nukattomaan liinaan ja pyyhi kotelon pinta.

Vastuuvapauslauseke

• ViewSonic® ei suosittele ammoniakki- ja alkoholipohjaisten puhdistusaineiden käyttöä LCD display-kuvaruudun tai kotelon puhdistuksessa. Joidenkin puhdistusaineiden tiedetään vahingoittavan näyttöä ja/tai koteloa.
• ViewSonic ei ole vastuussa vahingoista, jotka johtuvat ammoniakkia tai alkoholia sisältävien puhdistusaineiden kävtöstä.

Rajoitettu takuu VIEWSONIC® LCD DISPLAY-NÄYTON

Mitä takuu kattaa:

ViewSonic takaa, että sen tuotteissa ei ilmene materiaalivikoja tai työn laadusta johtuvia vikoja takuuaikana. Jos tuotteessa osoittautuu olevan materiaalivika tai työn laadusta johtuva vika takuuaikana, ViewSonic korjaa tuotteen tai korvaa sen samanveroisella tuotteella oman harkintansa mukaan. Vaihtotuote tai vaihto-osat voivat sisältä uudelleen valmistettuja tai uusittuja osia tai komponentteja.

Kuinka kauan takuu on voimassa:

ViewSonic LCD display -näyttöjen kaikki osat, mukaan lukien valonlähteet, taataan kolmen (3) vuoden ajaksi ja valmistus kolmen (3) vuoden ajaksi ensimmäisen kuluttajan ostopäivästä lähtien.

Ketä takuu suojaa:

Tämä takuu on voimassa vain tuotteen ensimmäiselle ostajalle.

Mitä tämä takuu ei kata:

1. Tuotetta, jonka sarjanumero on hangattu pois, muutettu tai poistettu.

2. Vahinkoja, vaurioita tai viallista toimintaa, joka aiheutuu seuraavista tekijöistä:

a. Onnettomuus, vä rinkäyttö, huolimattomuus, tulipalo, vesi, salama tai muut luonnonilmiöt, luvaton tuotteen muuntelu tai tuotteen mukana toimitettujen ohjeiden laiminlyönti.
b. Muiden kuin ViewSonic valtuuttamien henkilöiden tekemät korjaukset tai korjausyritykset.
c. Tuotteen vahingoittuminen kuljetuksen aikana.
d. Tuotteen poisto tai asennus.
e. Tuotteen ulkoiset tekijät, kuten sähkövirran vaihtelut tai katkeaminen.
f. Muiden kuin ViewSonic teknisiä crittelyjä vastaavien osien tai tarvikkeiden käyttö.
g. Normaali kuluminen.
h. Mikä tahansa muu syy, joka ei liity tuotteen tekovikaan.

1. Tuotteet joissa ilmenee ns. "kuvan palamis"-tila, joka on seurausta siitä että liikkumaton kuva on ollut näytöllä liian pitkään.
2. Poiston, asennuksen ja käyttö n asetuksen palvelumaksut.

Kuinka saat palvelua:

1. Pyydä tietoja takuunalaisesta huollosta ottamalla yhteyttä ViewSonic asiakastukeen. Sinun on annettava tuottcen sarjanumcro.
2. Takuunalaisen huollon saamiseksi sinun on annettava seuraavat tiedot: (a) alkuperäinen päivätty ostotosite, (b) nimesi, (c) osoitteesi, (d) ongelman kuvaus ja (e) tuotteen sarjanumero.
3. Vie tai lähetä tuote rahti maksettuna alkuperäisessä pakkauksessa valtuutettuun ViewSonic huoltokeskukseen tai ViewSonicille.
4. Pyydä lisätietoja tai lähimmän ViewSonic-huoltokeskuksen osoite ViewSonicilta.

Implisiittisiä takuita koskeva rajoitus:

Tässä kuvatun takuun lisäksi ei ole olemassa mitä n muita takuita, ei ilmaistuja eikä oletettuja, mukaan lukien oletettu takuu myytävyydestä ja sopivuudesta johonkin tiettyyn tarkoitukseen.

Vahinkojen poissulkeminen:

Viewsonic in vastuu rajoittuu tuotteen korjauksen tai korvauksen hintaan.

Viewsonic ei ole vastuussa seuraavista:

1. Toiseen tuotteeseen kohdistuva vahinko, joka aiheutuu tuotteen valmistusviasta, vahingot, jotka perustuvat epämukavuuteen, tuotteen käytön menetykseen, ajan menetykseen, voittojen menetykseen, liikemahdollisuuden menetykseen, liikearvon menetykseen, liikesuhtciden keskeytykseen tai muuhun kaupalliseen menetykseen, vaikka sellaisten vahinkojen mahdollisuudesta olisi ilmoitettu.

2. Mitk n muut vahingot, joko satunnaiset, seurannaiset tai muunlaiset.

3. Mik n asiakasta tai kolmatta osapuolta vastaan esitetty korvausvaatimus.

Valtion lain voimassaolo:

Tämä takuu antaa sinulle tietyt lailliset oikeudet. Sinulla voi olla myös muita oikeuksia, jotka vaihtelevat hallintoalueittain. Joillakin hallintoalueilla ei sallita oletettujen takuiden rajoituksia ja/tai satunnaisten tai seurannaisten vahinkojen poissulkua, joten yllä olevat rajoitukset ja poissulkemiset eivät välttämättä koske sinua.

Myynti USA: n ja Kanadan ulkopuolella:

Pyydä takuutietoja ja huoltoa ViewSonicin USA:n ja Kanadan ulkopuolella myydyille tuotteille ottamalla yhteyttä ViewSoniciin tai paikalliscen ViewSonicin jälleenmyyyjä n.
