Merkki	Kärcher
Malli	BR 4735 Esc
Tuotetyyppi	Liukuportaiden puhdistuslaite / liukuportaiden lattianpesukone
Käyttö	Ammatti- ja teollisuuskäyttöön (hotellit, koulut, sairaalat, tehtaat, kaupat, toimistot)
Työleveys	470 mm
Mitat (P x L x K ohjaustangon kanssa)	1150 x 480 x 1050 mm
Paino (kuljetus)	90 kg
Suurin sallittu kokonaispaino	125 kg
Sähkönsyöttö	220-240 V / 50-60 Hz
Nimellisteho	1400 W
Ohjausjännite	12 V
Suojausluokka	IPX4
Pumpun paine	3-4 bar
Vedenkulutus	25-50 L/h
Puhtaan veden säiliön tilavuus	35 L
Likaisen veden säiliön tilavuus	35 L
Pyörivän harjan nopeus	870 tr/min
Imuharjan nopeus	1090 1/min
Äänenpainetaso	<75 dB(A)
Puhdistustilat	Pölynimurointi, ylläpitosiivous, perussiivous
Turvalaitteet	Jalkapoljin (hätäpysäytys), pysäköintijarru
Päivittäinen huolto	Tarkista suuttimet, nukinsiivilä, harjat, virtajohto
Takuu	Paikallisten ehtojen mukaan, materiaali- tai valmistusvirheiden korjaus
Lisävarusteet	Suositellaan alkuperäisiä varaosia ja lisävarusteita

Usein kysytyt kysymykset - BR 4735 Esc Kärcher

Kuinka otan Kärcher BR 4735 Esc -laitteen käyttöön?

Ennen ensimmäistä käyttöä poista pakkasneste täyttämällä 10 litraa puhdasta vettä ja käyttämällä laitetta perussiivoustilassa, kunnes paine laskee. Asenna ohjaustanko, täytä puhtaan veden säiliö vedellä ja sopivalla pesuaineella, aseta laite liukuportaiden eteen. Kytke pistoke, laske harjapää jalalla, paina jalkapoljinta ja valitse haluamasi puhdistustila.

Mitä pesuaineita BR 4735 Esc -laitteen kanssa käytetään?

Käytä vain Kärcherin suosittelemia pesuaineita, jotka eivät sisällä liuottimia, suolahappoa tai fluorivetyhappoa. Vältä erittäin vaahdotusaineita. Noudata pakkauksen turvallisuusohjeita.

Kuinka tyhjennän puhtaan ja likaisen veden säiliöt?

Kierrä tyhjennystulpat auki: puhtaan veden tyhjennysletku (2) ja likaisen veden tyhjennysletku (3). Tyhjennä ja huuhtele säiliöt jokaisen käytön jälkeen. Älä kaada jäämiä ympäristöön.

Mitä teen, jos laite ei käynnisty tai pysähtyy käytön aikana?

Tarkista, ettei likaisen veden säiliö ole täynnä (merkkivalo palaa). Jos on, tyhjennä se. Varmista, että jalkapoljin on painettu. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka puhdistan harjat ja suuttimet?

Irrota pyörivät harjat ja imuharjat, kun olet kiertänyt laakerin suojuksen auki. Puhdista ne ja vaihda tarvittaessa. Imusuuttimista poista epäpuhtaudet ei-aggressiivisilla työkaluilla. Puhdista myös nukinsiivilä säännöllisesti.

Mitkä puhdistustilat ovat käytettävissä?

Kolme tilaa: Pölynimurointi (viimeistelyyn), Ylläpitosiivous (kevyelle lialle, pienemmällä vesimäärällä) ja Perussiivous (voimakkaalle lialle, vedellä ja pesuaineella). Tila valitaan pääkytkimellä.

Kuinka huollan laitetta säännöllisesti?

Tarkista ennen jokaista käyttöä suuttimet, hätäpysäytyspoljin, takapyörät ja harjojen kunto. 100 käyttötunnin jälkeen tarkista kiinnitykset ja käyttöhihna. Puhdista ulkopinta kostealla liinalla ja miedolla pesuaineella.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä käytä yli 5° kaltevuuksilla. Pidä aina toinen käsi ohjaustangolla. Älä käytä koruja tai löysiä vaatteita. Ennen huoltoa irrota pistoke ja lukitse pyörät. Laitetta saa käyttää vain sisätiloissa ja hyväkuntoisilla liukuportailla.

Mistä löydän varaosia BR 4735 Esc -laitteelle?

Käytä vain alkuperäisiä Kärcher-varaosia. Siirry verkkosivustolle www.kaercher.com tai ota yhteyttä valtuutettuun jälleenmyyjään. Takuu kattaa materiaalivirheet, mutta ei normaalia kulumista.

Kuinka kuljetan laitetta turvallisesti?

Lukitse takapyörät lukitusvivulla. Suojaa kone hihnoilla. Älä koskaan kuljeta laitetta toimivalla liukuportaalla. Huomioi paino (90 kg) ja käytä asianmukaisia välineitä.

KÄYTTÖOHJE BR 4735 Esc Kärcher

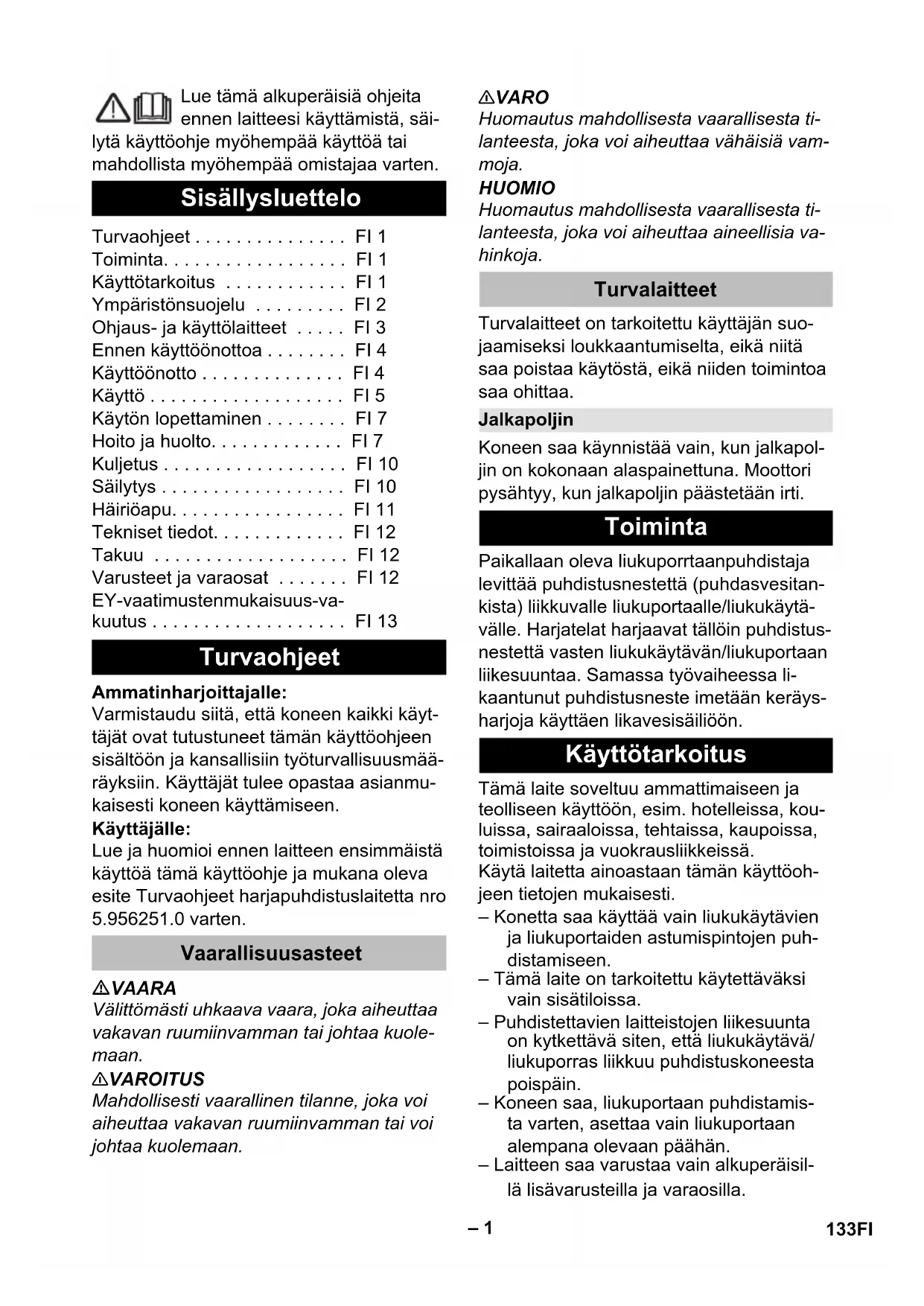

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Turvaohjeet ..... FI 1

Toiminta.... FI 1

Käyttötarkoitus ..... FI 1

Ympäristönsuojelu ..... FI 2

Ohjaus- ja käyttölaitteet ..... FI 3

Ennen käyttöönottoa ..... FI 4

Käyttöönotto ..... FI 4

Käyttö.... FI 5

Käytön lopettaminen ..... FI 7

Hoito ja huolto.... FI 7

Kuljetus ..... FI 10

Säilytys ...... FI 10

Turvaohjeet

Ammatinharjoittajalle:

Varmistaudu siitä, että koneen kaikki käyttäjät ovat tutustuneet tämän käyttöohjeen sisältöön ja kansallisiin työturvallisuusmääräyksiin. Käyttäjät tulee opastaa asianmukaisesti koneen käyttämiseen.

Käyttäjälle:

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistuslaitetta nro 5.956251.0 varten.

Vaarallisuusasteet

⚠ VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠ VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Jalkapoljin

Koneen saa käynnistää vain, kun jalkapoljin on kokonaan alaspainettuna. Moottori pysähtyy, kun jalkapoljin päästetään irti.

Toiminta

Paikallaan oleva liukuporrtaanpuhdistaja levittää puhdistusnestettä (puhdasvesitankista) liikkuvalle liukuportaalle/liukukäytävälle. Harjatelat harjaavat tällöin puhdistusnestettä vasten liukukäytävän/liukuportaan liikesuuntaa. Samassa työvaiheessa likaantunut puhdistusneste imetään keräysharjoja käyttäen likavesisäiliöön.

Käyttötarkoitus

Tämä laite soveltuu ammattimaiseen ja teolliseen käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrausliikkeissä.

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Konetta saa käyttää vain liukukäytävien ja liukuportaiden astumispintojen puhdistamiseen.

– Tämä laite on tarkoitettu käytettäväksi vain sisätiloissa.

– Puhdistettavien laitteistojen liikesuunta on kytkettävä siten, että liukukäytävä/liukuporras liikkuu puhdistuskoneesta poispäin.

– Koneen saa, liukuportaan puhdistamista varten, asettaa vain liukuportaan alempana olevaan päähän.

– Laitteen saa varustaa vain alkuperäisillä lisävarusteilla ja varaosilla.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Ohjaus- ja käyttölaitteet

1 Työntökahva 2 Raikasveden laskuletku 3 Likaveden laskuletku 4 Virtapistoke 5 Vedonkevennyshaka 6 Jalkapoljin 7 Lukitusvivulla varustetut takapyörät

8 Likavesisäiliön kansi 9 Etupyörät 10 Likavesisäiliö 11 Raikasvesisäiliön täyttöaukko 12 Poljin harjapään laskemiseen ja nostamiseen. 13 Harjapään lukitusvipu

Ohjauspulpetti

1 Käyttötuntilaskin 2 Pumpun painenäyttö 3 Laitekytkin 4 Merkkivalo „Likavesisäiliö täynnä“ 5 Merkkivalo „Harjamoottorin ylikuormitus“

Laitteessa olevat symbolit

Likaveden tyhjennys

Tuoreveden tyhjennys

Raikasvesisäiliön täyttöaukko

Seisontajarru

Jalkapoljin

Tyhjennä tuore- ja likavesisäiliö ennen laitteen kallistamista.

Ennen käyttöönottoa

→ Poista pakkausmateriaali paitsi puulava.

Työntökaaren asentaminen paikalleen

→ Aseta työntökaari koneessa oleviin aukkoihin. → Kiinnitä työntökaari toimitukseen sisältyvillä 4 ruuvilla. → Kiinnitä peitekansi. → Kiinnitä vedonkevennyshaka työntökaareen.

Purkaminen lavalta

→ Lukitse takapyörät, poista pyörien lukitukseen käytetyt puupalikat. → Lavan neljä merkittyä pohjalautaa on kiinnitetty ruuveilla. Ruuvaa nämä laudat irti.

→ Laita laudat lavan reunalle. Kohdista laudat siten, että ne ovat laitteen pyörien edessä. Kiinnitä laudat ruuveilla. → Työnnä kone hitaasti ramppia pitkin alas.

Jäätymisenestoaineen poistaminen

Huomautus:

Laite on huuhdeltu jäätymissuoja-aineella valmistuksen yhteydessä. Jäätymissuoja-aine on poistettava ennen ensimmäistä käyttöönottoa.

→ Laita tuorevesisäiliöön 10 litraa tuorevettä. → Paina jalkapoljinta. → Aseta konekytkin asentoon peruspuhdistus. → Anna koneen käydä, kunnes paine painemittarissa laskee.

Käyttöönotto

Liukukäytävän/liukuportaan valmistelu

⚠ VAARA

Loukkaantumisvaara! Laite voi jäädä riippumaan ja liukukäytävät/-portaat voivat tempaista sen mukaansa. Tarkasta astinpinnat ja ritiläprofiilit ennen puhdistamista vääntymien varalta ja poista juuttuneet esineet. Varmista hätätapauksen varalta, missä liukukäytävän/-portaiden hätäpysäytyspainike on.

→ Eristä liukukäytävä/liukuporras laaja-alaisesti siksi ajaksi, kun puhdistusta suoritetaan ja astumapinnat ovat vielä kosteat. → Käynnistä liukukäytävä/liukuporras. → Varmista, että käyntisuunta on koneesta poispäin.

Koneen valmistelu

→ Tarkista, ovatko koneen kammat ja ohjauskisko liukukäytävän/liukuportaan valmistustyypin kanssa yhteensopivat. Vaihda tarvittaessa kammat ja ohjauskiskot.

→ Avaa raikasvesisäiliön kansi. → Täytä raikasvesisäiliö.

HUOMIO

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttöturvallisuudesta ja tapaturmavaarasta.

Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja.

Noudata puhdistusaineiden turvallisuusohjeita.

Huomautus:

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

→ Täytä puhdistusainetta. → Sulje raikasvesisäiliön kansi. → Työnnä kone liukukäytävä/liukuporras - tasanteelle.

Käyttö

⚠ VAARA

Loukkaantumisvaara!

– Älä käytä laitetta kaltevilla pinnoilla. – Paina jalkapoljinta vain yhdellä jalalla. Toisen jalan on pysyttävä lujasti ja varmasti lattialla.

– Pidä työntösangasta aina kiinni vähintään yhdellä kädellä.

– Löysät vaatteet tai korut voivat tarttua liukukäytävän/-portaiden liikkuviin osiin. Poista siis korut ja käytä vartalonmyötäisiä vaatteita ja turvajalkineita.

Puhdistustavat

Puhdistusaika riippuu likaisuusasteesta ja aika jakautuu kolmeen puhdistustapaan.

Kuivaimu

Jo puhdistetun liukukäytävän/liukuportaan kuivaimurointi.

Puhtaanapitopuhdistus

Kevyesti likaantuneen liukukäytävän/liukuportaan puhdistus (yleensä lyhyin, säännöllisin aikavälein). Tällä asetuksella kone toimii pienennetyllä vesimäärällä. Vesipumppu käy vain ajoittain.

Peruspuhdistus

Pahoin likaantuneen liukukäytävän/liukuportaan puhdistus (yleensä silloin, kun pitkään aikaan ei ole suoritettu puhdistusta). Erityisen pahoin likaantuneet alueet on esipuhdistettava käsin.

Puhdistusohjeita

– Harjaa karkea, irtonainen lika ensin käsin pois.

- Poista kiinnijuuttuneet esineet (esim. kivet) astumapinnan urista.

– Puhdista liukuportaiden askelmien ot-sapinnat käsin.

– Puhdista astumapinnat käyttäen vierekkäisiä, osittain päällekkäisiä puhdistuskaistaleita. Tämän aikaansaamiseksi, aja kone työskentelykohtaansa ja siirrä sitä sivusuunnassa.

– Tarkkaile astumapintoja puhdistamisen aikana. Pintojen tulee olla kosteat, mutta ei märät. Vaahtoa ei saa jäädä jäljelle.

– Puhdista ensin kosteana (puhdistus-nesteellä) ja sitten kuivana (konekytkin asennossa kuivaimurointi).

– Puhdista lopuksi kerran puhtaalla vedellä, jotta puhdistunesteen jäämät saataisiin poistettua.

Puhdistaminen

⚠ VAARA

Loukkaantumis- ja sähköiskun vaara! Sijoita jatkojohto aina niin, ettei se voi tarttua tai puristua ja ettei se aiheuta kompastumisvaaraa.

→ Työnnä virtapistoke pistorasiaan.

→ Ripusta jatkokaapelin pää silmukkana vedonkevennyshakaan.

→ Lukitse takapyörät.

→ Työnnä kone niin pitkälle tasanteella, että etupyörät eivät juuri kosketa käynnissä olevan liukukäytävän/liukuportaan ensimmäistä astumapintaa.

→ Paina harjapään alaslaskupoljinta. Harjapää laskeutuu alas ja lukitusvipu napsahtaa lukitusasentoon.

→ Paina jalkapoljinta yhdellä jalalla ja liikuta konetta samalla sivusuunnassa hieman edestakaisin. Kone keskittäytyy astumapinnan uriin, ja tämän jälkeen kuuluu kohinaa.

⚠ VAARA

Loukkaantumisvaara! Laitetta ei saa työntää liukuportaisiin alla ilmoitettua pidemmälle. Muuten on vaarana, että liukuportaat tempaavat laitteen mukaansa. Paina vaaratilanteissa heti liukuportaiden hätäpysäytyspainiketta.

Puhdistuspään on oltava tasaisesti liukuportaan päällä

→ Aseta konekytkin asentoon puhtaanapitopuhdistus tai peruspuhdistus. Kone käynnistyy.

Huomautus:

Laite kytkeytyy pois päältä, kun likavesisäiliö on täynnä. Tyhjennä likavesisäiliö uutta käyttöönottoa varten ja aseta laitekytkin lyhyesti asentoon 0.

→ Jatka puhdistamista kunnes liukukäytävä/liukuporras on käynyt 1 - 2 kierroksen verran. Siirrä sen jälkeen konetta sivusuunnassa ja käynnistä puhdistusprosessi uudelleen.

Koneen siirtäminen sivusuunnassa

→ Käännä konekytkin asentoon kuivaimurointi. Kuivaimurointi käynnistyy. → Anna pumpun paineen laskeutua 0 bariin asti. → Aseta valintakytkin asentoon "0". → Päästä jalkapoljin irti. → Nosta harjapää jalkapolkimella. Harjapää nousee ylös. → Siirrä konetta sivusuunnassa. → Paina harjapään alaslaskupoljinta. Harjapää laskeutuu alas ja lukitusvipu napsahtaa lukitusasentoon. → Paina poljin alas ja keskitä kone astumapinnan uriin. → Aseta konekytkin asentoon puhtaanapitopuhdistus tai peruspuhdistus. → Puhdista lopuksi kerran puhtaalla vedellä, jotta puhdistusnesteen jäämät saataisiin poistettua.

⚠ VAARA

Loukkaantumisvaara! Aja laite aina pois työasemasta puhdistusnesteen täyttämistä varten.

Käytön lopettaminen

Puhdistuksen lopettaminen

→ Käännä konekytkin asentoon kuivaimurointi. Kuivaimurointi käynnistyy. → Anna pumpun paineen laskeutua 0 bar:iin asti. → Aseta valintakytkin asentoon "0". → Päästä jalkapoljin irti. → Vapauta lukitusvipu ja paina harjapään nosto-poljinta. Harjapää nousee ylös. → Irrota takapyörien lukitus. → Aja kone pois työskentelyasemastaan ja tasanteelta, kunnes se on tukevalla lattialla.

Koneen vienti säilytyspaikkaansa

→ Vedä verkkopistoke irti.

→ Poista ja hävitä jäljelle jäänyt puhdistusneste. → Laske likavesi ulos ja hävitä se. → Puhdista kone sisä- ja ulkopuolelta. Huuhtele säiliöt puhtaalla vedellä. → Säilytä konetta lämpimässä tilassa tasaisella, puhtaalla lattialla. → Lukitse takapyörät. → Poista liukukäytävä-/liukuporrasalueen sulut vasta, kun koko työskentelyalue on taas täysin kuiva. Kun liukukäytävä/liukuporras on kostea, olemassa on liukkaudesta johtuva onnettomuusvaara.

Hoito ja huolto

⚠ VAARA

Loukkaantumisvaara! Aina ennen kuin teet töitä laitteen parissa:

→ Aseta valintakytkin asentoon "0". → Vedä verkkopistoke irti. → Lukitse takapyörät. → Poista ja hävitä jäljelle jäänyt puhdistusneste. → Laske likavesi ulos ja hävitä se.

Koneen puhdistaminen

HUOMIO

Vaurioitumisvaara! Älä suihkuta laitetta vedellä äläkä käytä voimakkaita puhdistusaineita.

→ Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla. → Pyyhi likavesitankki sisältä puhtaaksi. → Puhdista nukkasihti.

Huoltovälit

Koneen kääntäminen huoltoasentoon

Jotta tarkastus- ja huoltotoimenpiteitä voitaisiin suorittaa, liukuportaanpuhdistuskoneen alapinnan on oltava luoksepäästävissä.

→ Käännä kone avustajan kanssa eteenpäin nokalleen, kunnes se seisoo kotelonsa etupinnalla.

Päivittäin ennen käyttöä

→ Tarkasta suuttimien ruiskutuskuvio. → Tarkasta imusuuttimien likaisuus. → Tarkasta jalkapolkimen hätä-seis -toiminta.

Paina jalkapoljin alas, käännä konekytkin asentoon kuivaimurointi, koneen pitää käydä. Päästä jalkapoljin irti, koneen pitää pysähtyä.

Anna asiakaspalvelun suorittaa korjaustoimenpiteet.

→ Tarkasta takapyörien lukitus. Anna asiakaspalvelun suorittaa korjaustoimenpiteet. → Kulumisien tarkastaminen: Harjatelat, vastaanottoharjat, kammat, johdekisko, letkut, stopparit ja etupyörät. Anna vain asiakaspalvelun vaihtaa stopparit ja etupyörät. → Tarkasta sähkökaapeli ja pistoke vahingoittumisten ja murtumien varalta. Vaihdon saa suorittaa vain asiakaspalvelu tai sähkömies.

Joka 100:s käyttötunti

→ Tarkasta kaikkien kiinnitysosien tiukkuus. → Anna tarkastaa käyttöhihnan kireys ja kuluneisuus (asiakaspalvelu).

Huoltotoimenpiteet

Nukkasihdin puhdistus

→ Irrota peitepelti kuusiokoloavaimella (Torx).

Huomautus:

Kuusiokoloavain (Torx) on likaveden poistoletkun pidikkeessä.

→ Puhdista nukkasihti. → Ruuvaa peitepelti paikalleen.

Telaharjojen ja vastaanottoharjojen vaihtaminen

→ Irrota kaikki 4 ruuvia ja poista laakerin kansi.

→ Vedä telaharjat (suuri) ja vastaanotto-harjat (pieni) ulos ja korvaa ne uusilla (huomioi harjojen kuusiokulmakiinnitys!).

Tarkasta tässä työvaiheessa myös kammat ja imusuuttimet ja vaihda tai puhdista ne tarvittaessa.

Kampojen vaihtaminen

→ Vedä kammat ulos ja korvaa ne uusilla. Työnnä sisääntulokammat kapeisiin ja ulosmenokammat leveisiin kiskoihin.

Imusuuttimien puhdistus

→ Vedä epäpuhtaudet ulos suuttimista, älä paina sisään.

Johdekiskon vaihtaminen

→ Irrota johdekiskon pitimen kiinnitysruuvit. → Poista johdekisko. → Asenna uusi johdekisko päinvastaisesa järjestyksessä. Varmista, että se on tiukasti paikoillaan.

Puhdistusnesteen suuttimien ja suodattimen tarkastaminen

→ Irrota hattumutteri. Poista suutin, tiivisterengas ja siivilä. → Puhdista suutin tai aseta uusi suutin hattumutteriin. → Laita tiivisterengas ja siivilä paikalleen ja kierrä hattumutteri käsin tiukkaan.

Suojuksen vaihtaminen

→ Irrota suojus ruuvimeisselillä ja korvaa uudella.

Kuljetus

⚠ VAARA

Loukkaantumisvaara! Älä aja nousuun, joka on yli 5°. Älä kuljeta laitetta koskaan liukuportaissa/-käytävissä.

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Lukitse takapyörät.

→ Varmista kone kiristyshihnoin ja köysin siirtymisen varalta.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Häiriöapu

⚠ VAARA

Loukkaantumisvaara! Aina ennen kuin teet töitä laitteen parissa:

→ Aseta valintakytkin asentoon "0". → Vedä verkkopistoke irti.

→ Lukitse takapyörät. → Poista ja hävitä jäljelle jäänyt puhdistusneste. → Laske likavesi ulos ja hävitä se.

Häiriö Apu
Moottori/pumppu ei käy tai py-sähtyy itsestään käytön aikana.	Likavesisäiliö täynnä, tyhjennä.
	Paina jalkapoljinta.
Merkkivalo „Likavesisäiliö täyn-nä“ palaa.	Likavesisäiliö täynnä, tyhjennä.
Vähintään 3 bar työpainetta ei saavuteta.	Jos tuorevesisäiliö on tyhjä, täytä se kokonaan (35 litraa).
	Tarkasta johdotusten tiiviys. Anna tarvittaessa asiakas-palvelun tiivistää.
	Tarkasta suuttimet.
	Anna asiakaspalvelun puhdistaa pumppu.
Puhdistetut astumispinnat ovat liian märät.	Tarkasta kampojen kuluneisuus, vaihda tarvittaessa uusiin.
	Tarkasta, onko likavesisäiliön kannen tiiviste vahingoittu-nut, tarvittaessa vaihda uuteen.
	Tarkasta vastaanottoharjojen kuluneisuus, vaihda tarvit-taessa uusiin.
	Tarkasta, että imusuuttimet ja imuletku eivät ole tukkeu-tuneet, puhdista tarvittaessa.
	Tarkasta, onko likavesisäiliön kansi kunnolla suljettu.
	Tarkasta, ovatko kammat asennettu oikein.
Puhistetut astumispinnat eivät ole puhtaat.	Tarkasta, että puhdistusnesteen suuttimet eivät ole tuk-keutuneet, puhdista tai vaihda tarvittaessa.
	Tarkasta, onko likavesisäiliön kannen tiiviste vahingoittu-nut, tarvittaessa vaihda uuteen.
	Tarkasta telaharjojen ja vastaanottoharjojen kuluneisuus, vaihda tarvittaessa uusiin.
	Tarkasta puhdistusaine. Tarkasta puhdistusaineliuoksen puhdistusainepitoisuus
	Tarkasta vastaanottoharjojen kuluneisuus, vaihda tarvit-taessa uusiin.
	Tarkasta, onko likavesisäiliön kansi kunnolla suljettu.
	Tarkasta, ovatko kammat asennettu oikein.
Merkkivalo „Harjamoottorin yli-kuormitus“ palaa.	Kierrä konekytkin ensin asentoon „0“ ja sitten uudelle ha-luttuun käyttöasentoon. Jos virhe esiintyy useammin, ota yhteys asiakaspalveluun.
	Poista nauhat tai narut harjoista.

Tekniset tiedot

Suoritustiedot
Nimellisjännite V 220/-240
Taajuus Hz 50/60
Ohjausjännite V 12
Nimellisteho (maks.) W	1400
Imumoottorin teho W 800
Harjamoottorin teho W 600
Kotelointiluokka IPX4
Pumpun paine bar 3/-4
Vedenkulutus l/h 25/-50
Telaharjan kierroslluku	1/min	870
Vastaanottoharjan kier- rosluku	1/min	1090
Mitat ja painot
Työleveys	mm	470
Leveys	mm	480
Pituus	mm	1150
Työntökaaren korkeus	mm	1050
Korkeus (ilman työntö- kaarta)	mm	760
Raikas-/likavesisäiliön tilavuus	l	35/35
Kuljetuspaino	kg noin	90
Sallittu kokonaispaino	kg noin	125
Mitatut arvot EN 60335-2-72 mukaisesti
Tärinän kokonaisarvo	m/s2	0,3
Epävarmuus K	m/s2	0,2
Äänenpainetaso LpA	dB(A)	< 75
Epävarmuus KpA	dB(A)	2
Äänitehotaso LWA + epä- varmuus KWA	dB(A)	90

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Liukuportaanpuhdistuskone

Tyyppi: 1.310-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

Sovelletut harmonisoidut standardit

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Puhastusaeg sõltub määrdumisastmest ja jaguneb kolmeks puhastusviisiks.

Kuivimemine

→ Keerake säästur kruvikeerajaga maha ja asendage see.

Transport

⚠️Vahinkovaara! Älä aja yli 5° nousuissa. Älä koskaan aja laitetta liukuportaissa/liukukäytävillä.

⚠️VAROITUS

Lisävarusteet ja varaosat
