Tuotetyyppi	Langaton puhallin/imuri
Merkki	Kärcher
Malli	BLV 36240 Battery
Mitat (P × L × K)	1290 × 230 × 449 mm
Paino (ilman akkua)	4,7 kg
Nimellisjännite	36 V
Akun tyyppi	Kärcher Battery Power 36 V (ei sisälly)
Ilman nopeus (puhallus)	Keskiarvo 225 km/h, max 275 km/h
Ilman nopeus (imu)	Keskiarvo 172 km/h, max 208 km/h
Murskaussuhde	10:1
Keräyspussin tilavuus	45 L
Taattu äänitehotaso	104 dB(A)
Äänenpainetaso (puhallus)	88,6 dB(A)
Äänenpainetaso (imu)	88,9 dB(A)
Kokonaisvärähtely (puhallus)	3,2 m/s²
Kokonaisvärähtely (imu)	4,1 m/s²
Värähtelyn epävarmuus	1,5 m/s²
Toiminnot	Puhallus, imu ja murskaus
Turvalaitteet	Lämpösuoja, suojaritilä, pikakiinnitys
Huolto ja puhdistus	Puhdista kostealla liinalla, älä käytä liuottimia
Varaosat ja korjattavuus	Kärcher-alkuperäisosat, korjaus valtuutetussa huollossa

Usein kysytyt kysymykset - BLV 36240 Battery Kärcher

Minkä tyyppistä akkua Kärcher BLV 36240 Battery -laitteessa käytetään?

Käytä yksinomaan Kärcher Battery Power 36V -akkuyksikköä. Aseta se paikalleen, kunnes kuuluu napsahdus.

Miten laite kootaan puhallustilaa varten?

Kiinnitä alempi puhallusputki ylempään, kiinnitä kokoonpano moottorikoteloon, kunnes se napsahtaa. Asenna suojaritilä, jos imuputkea ei käytetä.

Miten vaihtaa puhallustilasta imutilaan?

Käytä laitteen valitsinta (asento 'Puhallus' tai 'Imu'). Varmista imutilassa, että imuputki on asennettu ja keräyspussi on kiinnitetty.

Mitä suojavarusteita tulee käyttää käytön aikana?

Käytä aina suojalaseja ja kuulosuojaimia. Käytä käsineitä ja tukevia jalkineita. Älä työskentele paljain jaloin.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että akku on oikein asetettu ja ladattu. Jos lämpösuoja ei ole lauennut, kiristä suojaritilän ruuvi, kunnes se napsahtaa. Muussa tapauksessa ota yhteyttä huoltopalveluun.

Miten laite puhdistetaan?

Sammuta laite ja irrota akku. Puhdista pinnat pehmeällä ja kuivalla liinalla tai harjalla. Älä käytä liuottimia tai vesisuihkua.

Miten keräyspussi tyhjennetään?

Sammuta laite, irrota akku ja irrota pussi. Avaa vetoketju ja tyhjennä sisältö. Käytä käsineitä viiltojen välttämiseksi.

Mistä löydän varaosia?

Käytä yksinomaan Kärcher-alkuperäisiä lisävarusteita ja varaosia. Tutustu verkkosivustoon www.kaercher.com tai ota yhteyttä valtuutettuun huoltoon.

Miten laite säilytetään?

Sammuta laite, irrota akku ja anna jäähtyä. Säilytä kuivassa ja hyvin ilmastoidussa paikassa, poissa lasten ulottuvilta, erillään syövyttävistä aineista.

Mikä on Kärcher BLV 36240 Battery -laitteen takuu?

Takuuehdot vaihtelevat maittain. Jos laitteessa on materiaali- tai valmistusvirhe, ota yhteys jälleenmyyjään tai valtuutettuun huoltoon ostokuitin kera.

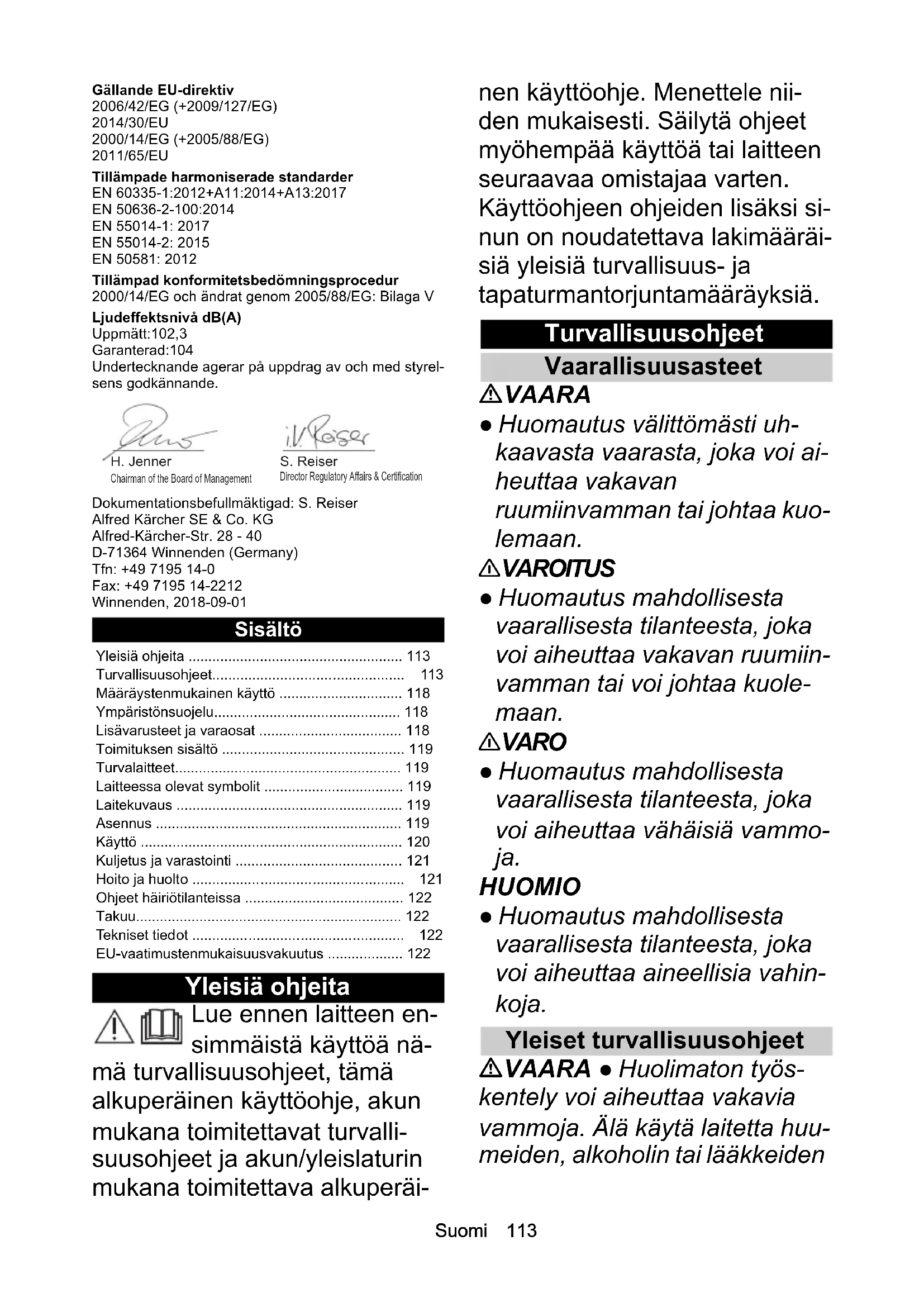

KÄYTTÖOHJE BLV 36240 Battery Kärcher

Turvallisuusohjeet 113

Määräystenmukainen käyttö 118

Ympäristönsuojelu 118

Lisävarusteet ja varaosat 118

Toimituksen sisältö 119

Turvalaitteet 119

Laitteessa olevat symbolit 119

Laitekuvaus 119

Asennus 119

Käyttö 120

Kuljetus ja varastointi 121

Hoito ja huolto 121

Ohjeet häiriötilanteissa 122

Takuu 122

Tekniset tiedot 122

EU-vaatimustenmukaisuusvakuutus 122

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä nämä turvallisuusohjeet, tämän alkuperäisen käyttöohjeen, akun mukana toimitettavat turvallisuusohjeet ja akun/yleislaturin mukana toimitettavan alkuperäisen

Turvallisuusohjeet, tämän alkuperäinen käyttöohje, akun mukana toimitettavat turvallisuusohjeet ja akun/yleisaturin mukana toimitettava alkuperäi

Nämä käyttöohjeet. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten.

Käyttöohjeen ohjeiden lisäksi sinun on noudatettava lakisääteisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Vaarallisuusasteet

VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

• Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet VAARA • Huolimaton työskentely voi aiheuttaa vakavia vammoja. Älä käytä laitetta huumeiden, alkoholin tai lääkkeiden

vaikutuksen alaisena tai kun olet väsynyt.

VAROITUS • Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun ja/tai vakaviin loukkaantumisiin. Säilytä kaikki turvallisuus- ja käyttöohjeet myöhempää käyttöä varten. • Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita, eivätkä henkilöt, jotka eivät ole perehtyneet näihin ohjeisiin. Paikallisissa määräyksissä saatetaan rajoittaa käyttäjän ikää. • Varmista, että kaikki suojalaitteet ja kahvat on kiinnitetty asianmukaisesti ja turvallisesti ja että ne ovat hyvässä kunnossa. • Varmista ennen käyttöä, että laite, kaikki säätimet ja turvalaitteet toimivat kunnolla. • Älä koskaan käytä laitetta, jos kädessä oleva päälle/pois-kytkin ei kytkeydy päälle tai pois asianmukaisesti. • Tarkista kotelo vaurioiden varalta ennen jokaista käyttöä. • Kun vaihdat loppuunkuluneita tai vaurioituneita osia, vaihda koko sarja kerralla tasapainon säilyttämiseksi. • Pidä lapset ja sivulliset loitolla työskentelyalueelta, kun käytät laitetta. • Varmista, että tuuletusaukot ovat puhtaat kaikista kerääntymistä. • Ilmavirta voi

puhaltaa esineitä huomattavan matkan päähän. Tutki huolellisesti ennen laitteen käyttöä, onko työalueella esineitä, kuten kiviä, särkynyttä lasia, nauloja tai metalli- tai muita lankoja, ja poista ne alueelta. Poisheitetystä materiaalista johtuva loukkaantumisvaara. Älä käytä laitetta kivetyillä pinnoilla tai soralla. Käytä laitetta vain tukevalla, tasaisella pinnalla ja suositusasennossa.

VARO • Tutustu huolellisesti käyttöelementteihin ja laitteen asianmukaiseen käyttöön.

• Käytä täydellisiä kuulonsuojaimia laitetta käyttäessäsi. Laite on erittäin äänekäs ja voi aiheuttaa pysyviä kuulovaurioita, jos et noudata tarkasti altistumista, melun vähentämistä ja kuulonsuojaimia koskevia ohjeita.

Käytä täydellisiä silmäsuojaimia laitetta käyttäessäsi. Valmistaja suosittelee voimakkaasti koko kasvojen suojaimen tai täysin suljettujen suojalasien käyttöä. Normaalit silmälasit tai aurinkolasit eivät suojaa sinkoutuvilta esineiltä. Loukkaantumisvaara, jos löysä vaatetus, hiukset tai korut imeytyvät laitteen ilmanottoaukkoon. Solmi olkapään ulottuvat, pitkät hiukset taakse. Kun työskentelet tällaisella laitteella, käytä pitkiä, vahvoja housuja, tukevia kenkiä ja ihonmyötäisiä käsineitä. Älä

työskentele paljain jaloin. Älä käytä koruja, sandaaleja tai lyhyitä housuja.

HUOMIO Laitteen käyttäjä on vastuussa onnettomuuksista, joissa on osallisina muita henkilöitä tai näiden omaisuutta.

Huomautus: Joillakin alueilla voivat määräykset rajoittaa tämän laitteen käyttöä. Kysy neuvoa paikallisilta viranomaisilta.

• Pyydä valtuutettua asiakaspalvelua vaihtamaan laitteeseen vaurioituneiden tai lukukelvottomiksi tulleiden varoituskilpien tilalle uudet. Irrota lika haravalla ja harjalla ennen akkukäyttöisen imuripuhaltimen käyttöä.

Turvallinen käyttö

VAARA: Käyttö räjähdysvaarallisilla alueilla on kielletty. VAROITUS: Säilytä vähintään 15 metrin etäisyys muihin ihmisiin ja eläimiin. Pysäytä laite, jos joku tulee sitä lähemmäksi. Pidä kasvot ja vartalo kaukana syöttöaukosta. Varmista, että syöttökammio on tyhjä ennen kuin käynnistät laitteen. Älä laita käsiäsi tai muita kehon osia syöttökammioon, heittokouruun tai muiden liikkuvien osien lähelle. Älä käytä laitetta ukkosella. Näkyvyys työskentelyalueelle täytyy olla esteetön, jotta voit havaita mahdolliset vaarat. Käytä laitetta vain hyvässä valaistuksessa.

Käytä laitetta kävellen, älä juokse. Älä kulje takaperin. Vältä epänormaalia asentoa. Pidä huoli siitä, että seisot tukevasti ja pysyt tasapainossa. Älä koskaan käytä laitetta, jos suojalaitteet ovat vialliset tai jos turvalaitteita, kuten asennettua roskasäiliötä, ei ole. Pysäytä laite välittömästi ja tarkista se vaurioiden varalta tai tunnista tärinän syy, jos yksikkö on pudonnut, saanut iskun tai tärisee epänormaalisti. Anna valtuutetun huollon korjata vauriot tai vaihtaa laite. Kytke laite pois päältä välittömästi, jos tapahtuu tapaturma tai ilmenee toimintahäiriö, ja irrota akku. Laitteen saa ottaa uudelleen käyttöön vasta, kun valtuutettu huolto on tarkastanut sen. Loukkaantumisvaara pyörivien osien läheisyydessä. Sammuta moottori, poista akku ja varmistu siitä, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:

• ennen kuin jätät laitteen ilman valvontaa.
• ennen kuin poistat tukokset tai puhdistat putken.
• ennen kuin tarkistat laitteen, kun siihen on osunut vieras esine.
• ennen kuin tarkistat tai huollat laitteen tai työskentelet laitteen parissa.

VARO: Samankaltaisten työkalujen käyttö lähiympäris

tössä lisää kuulovaurioiden riskiä ja vähentää

todennäköisyyttä kuulla mahdolliset vaarat, esim. esimerkiksi ihmisten tulo työskentelyalueelle.

• Käytä vain valmistajan suosittelemia lisävarusteita ja varaosia, äläkä tee mitään muutoksia laitteeseen.

Huomautus: Käytä laitetta vain tarkoitukseen soveltuvissa tiloissa. Noudata myös paikallisia säännöksiä ja määräyksiä. Jos laitetta käytetään aikaisin aamulla tai myöhään illalla, käyttö voi häiritä muita ihmisiä.

Akkukäyttöisen puhaltimen turvallinen käyttö

VARO: Hengittämisestä johtuva terveysvaara.

Käytä hengityssuojainta, kun työskentelet laitteella. Kostuta pölyisiä pintoja pölykuormituksen vähentämiseksi. Älä käytä laitetta avoimen ikkunan lähellä.

• Älä koskaan suuntaa puhallussuutinta ihmisiä tai eläimiä kohti.

HUOMIO: Laitteen vauriot, jos roskia imeytyy ilmanottoaukkoon. Älä aseta puhallinta irrallisten roskien päälle tai lähelle.

• Älä koskaan työnnä esineitä puhaltimen putkiin.

Huomautus: Käytä suuttimen jatketta niin, että ilmavirta voi olla lähellä maata ja toimia tehokkaasti.

Akkukäyttöisen imurin turvallinen käyttö

VAROITUS: Loukkaantumisvaara, jos akkukäyttöistä imuripuhallinta käytetään imutilassa vain ylemmän imuputken kanssa. Liitä ylempi ja alempi imuputki yhteen ennen ensimmäistä käyttöä. Loukkaantumisvaara lakaisuroskien sinkoutuessa ilmaan. Älä koskaan käytä akkukäyttöistä imuria ilman paikalleen asennettua keräyspussia. Varmista ennen käyttöä, että keräyspussi on hyvässä kunnossa ja täysin suljettu. Loukkaantumisvaara ja vaara laitteen vaurioitumisesta. Älä imuroi laitteella teräviä tai suurempia esineitä, kuten sirpaleita, kiviä, pulloja, tölkkejä tai metallipaloja. Tulipalo keräyspussissa. Älä imuroi palavia tai hehkuvia esineitä, kuten savukkeita tai tulisijojen tai grillien tuhkaa. Siipipyörän pyörivien siipien aiheuttamat vakavat vammat. Pidä kehon osat etäällä pyörivistä osista. Sammuta moottori ja odota, kunnes siipien terät lopettavat pyörimisen, ennen kuin avaat imurin luukun, kiinnität tai vaihdat putkia tai avaat tai irrotat keräyspussin.

• Sammuta moottori, poista akku ja varmista, että kaikki liikkuvat osat ovat pysähtyneet

täysin, ennen kuin poistat tukoksia.

HUOMIO: Imuputken tukkeutuminen. Älä pidä imuputkea suoraan lakaistun materiaalin kasassa. Siirrä laitetta imuroitavan materiaalin ulkoreunassa puolelta toiselle. Pidä moottori korkeammalla kuin imuputken imupää. Imuaukosta takaisin ulos tulevan materiaalin aiheuttama materiaalin kertymä. Varmista, että virtausalueelle ei keräänny materiaalia.

Turvallinen kuljetus ja varastointi

VAROITUS: Kytke laite pois päältä, anna sen jäähtyä ja irrota akku ennen laitteen varastointia tai kuljetusta.

VARO: Loukkaantumisen ja laitevaurioiden vaara. Varmista laite kuljetuksen ajaksi, jotta se ei liiku tai putoa.

HUOMIO: Poista laitteesta kaikki vieraat aineet ennen kuljetusta ja varastointia. Säilytä laitetta kuivassa ja hyvin tuulettuvassa paikassa lasten ulottumattomissa. Pidä laite erillään syövyttävistä aineista, kuten puutarhakemikaaleista. Älä säilytä laitetta ulkoalueella.

Turvallinen huolto ja hoito VAROITUS • Sammuta moottori, varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet, ja poista akku ennen laitteen tarkastamista, puhdistamista tai huoltoa.

Tämän laitteen huolto- ja kunnossapitotyöt vaativat erityistä huolellisuutta ja osaamista, ja niitä saa suorittaa vain asianmukaisesti pätevä henkilöstö. Vie laite valtuutettuun huoltoliikkeeseen huoltoa varten. Varmista, että laite on turvallinen, tarkistamalla säännöllisesti pulttien, mutterien ja ruuvien kunnollinen kiinnitys. Sammuta moottori, poista akku ja varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin, ennen kuin poistat tukoksia.

VARO • Käytä vain valmistajan hyväksymiä varaosia, lisävarusteita ja lisäosia. Alkuperäiset varaosat, lisävarusteet ja lisäosat varmistavat laitteen turvallisen ja häiriöttömän käytön.

HUOMIO • Puhdista tuote jokaisen käyttökerran jälkeen pehmeällä, kuivalla liinalla.

Huomautus • Saat teettää vain tässä käyttöohjeessa kuvatut säädöt ja korjaukset. Ota yhteyttä valtuutettuun asiakaspalveluun muihin korjauksiin liittyvissä asioissa.

• Vaurioituneet ja lukukelvottomat tarrat on vaihdettava valtuutetussa huoltoliikkeessä.

Jäännösriskit

VAROITUS

• Vaikka laitetta käytetään ohjeenmukaisella tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana voi esiintyä seuraavia vaaroja: Tärinä voi aiheuttaa loukkaantumisia. Käytä jokaiseen työhön oikeaa työkalua ja määrättyjä kahvoja sekä säädä alin vaadittu nopeus.
• Melu voi johtaa kuulovaurioihin. Käytä kuulosuojaimia ja rajoita kuormitusta.
• Jos keräyspussia ei ole kiinnitetty oikein tai se on vaurioitunut, voi puhallusputkesta ilmanpaineen vaikutuksesta tulla ulos esineitä, jotka sinkoutuessaan aiheuttavat vammoja. Käytä aina silmäsuojaimia.

Riskien pienentäminen

VARO

• Laitteen pitkäaikaisessa käytössä voi käsissä syntyä tärinän aiheuttamia verenkiertohäiriöitä. Yleispätevää kestoa laitteen käytölle ei voida määrittää, koska se riippuu monista tekijöistä: Henkilökohtainen taipumus heikentyneeseen verenkiertoon (usein kylmät sormet, sormien kihelmöinti)

Alhainen ympäristön lämpötila. Käytä käsiäsi suojana lämpimiä käsineitä. Lujan tarttumisen estämä verenkierto. Keskeytymätön käyttö on vahingollisempaa kuin taukojen keskeyttämä käyttö. Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, kuten esim. sormien kihelmöintiä, kylmät sormet, sinun tulee kääntyä lääkärin puoleen.

Määräystenmukainen käyttö

VAROITUS

Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita, eivätkä henkilöt, jotka eivät ole perehtyneet näihin ohjeisiin.

Laite on tarkoitettu vain ulkokäyttöön. - Laitetta saa käyttää vain kuivissa, hyvin valaistuissa olosuhteissa. Laite on suunniteltu kevyiden roskien, kuten lehtien, ruohon ja muiden puutarhajätteiden, poispuhaltamiseen ja imurointiin. - Laitetta käytetään roskien ja lehtien imurointiin, silppuamiseen ja keräyspussissa säilyttämiseen.

Kaikki muu käyttö, esimerkiksi veden tai muiden nesteiden imurointi, on kielletty.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Turvalaitteet

VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Turvakytkin

Turvakytkin laukeaa suojarilän kiinnitysruuvilla. Tämä estää käyttäjää vahingoittamasta itseään puhaltimen pyöriin ja silppuamisteriin, kun imuputki on irrotettu.

Laitteessa olevat symbolit

	Lue ennen käytöönottoa käytöohje ja kaikki turvaohjeet.
	Käytä soveltuvia silmä- ja kuulosuojaimia, kun työskentelet laitteella.
	Älä altista laitetta sateelle tai kosille olosuhteille.
	Vaara esineiden sinkoutuessa ilmaan. Pidä katsojat kaukana työskentelyalueela.
	Pyörivät puhaltimen pyörät. Pidä kädet ja jalat kaukana ukoista laitteen käytön ai-kana.
	Merkinnässä ilmoitettu melutasao on 104 dB.
	Pyörmisnopeudensäädön asettaminen.
	Imuputken liukusään. Lukko auki = imuputki on auki, lukko kiinni = imuputki on lukittu.
	Vetäminen: Pikakiinnitin

Imurointikëyttö

Puhalluskëyttö

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Katso kuva kuvitussivuila Kuva A

①Ohjausrullat

② Puhallusputken suutin

3 Alempi imuputki

④Ylempi imuputki

(5) Akun vapautuspainike

⑥ Tyypikilpi

⑦ Moottorin kotelo

Moottorin kotelon lukitustappi

9 Puhallusputken lukituksen avauspainike

10 Imuputken lukitsin

11 Kantohihnan lenkki

12 Suojasäleikön pikalukitus

13 Suojasäleikön kiinnitysruuvi

14 Suojasäleikkö

15 Etummainen kädensija

16 Kierrosluvun säätö

17 Takimmainen kädensija

18 Laitekytkin

19 Puhallus-/imutilan valitsin

20 Liitäntä

21 Ylempi puhallusputki

22 Alempi puhallusputki

23 Keräyspussin sovitin

24 Keräyspussi

25*Battery Power 36V -akkupaketti

26*Battery Power 36V -pikalaturi

27 Kantohihna

• valinnainen

Akku

Laitetta voidaan käyttää 36 V Kärcher Battery Power -akkupaketti -akulla.

Asennus

Puhaltimen/imurin asennus

Seuraavassa kuvataan kokopuhallus- ja imulaitteen kokoaminen. Jos laitetta aiotaan käyttää vain puhaltimena

tai imurina, vastaavat vaiheet ohitetaan kokoamisen aikana.

1. Kiinnitä puhallusputken suutin alempaan puhallusputkeen.

Kuva B

1. Paina vipu alas ja lukitse puhallusputki haluttuun asentoon ohjausrullien sovittimeen.

Kuva C

1. Kiinnitä alempi puhallusputki ylempään puhallusputkeen.

Kuva D

1. Kiinnitä puhallusputki moottorin koteloon. Puhallusputken vapautuspainikkeen täytyy lukittua kuuluvasti napsahtaen.

Kuva E

△VAROITUS

Puhaltimen pyörien ja silppuamisterien liike Viiltohaavat

Käytä suojakäsineitä.

Pidä sormesi etäällä puhaltimesta ja silppuamisteristä.

1. Jos imuputkea ei asenneta, suojaritilä on asennettava. Asenna suojaritilä tarvittaessa.

Kuva F

Aseta suojaritilä moottorin kotelon aukon päälle.

Ruuvaa suojaritilän kiinnitysruuvia, kunnes se lukittuu kuuluvasti napsahtaen.

Turvakytkin on lauennut.

1. Lukitse alempi imuputki ylempään imuputkeen.

Huomautus

Ylempää ja alempaa imuputkea ei voida enää irrottaa toisistaan.

Kuva G

1. Avaa suojaritilä.

Kuva H

Ruuvaa suojaritilän kiinnitysruuvi auki.

1. Lukitse imuputki moottorin koteloon.

Kuva I

Vedä moottorin kotelon lukitustappi ulos niin pitkälle kuin mahdollista.

Aseta imuputki moottorin koteloon.

Asenna moottorin kotelon lukitustappi ja tarkista, että se on oikein paikoillaan kiinnityslaitteessa.

1. Lukitse imuputki liukusäätimellä.

Kuva J

1. Kiinnitä suojaritilä imuputkeen.

Kuva K

a Käännä suojaritilä imuputken päälle.

b Aseta jousisalvan sanka suojaritilän sovittimeen.

c Paina jousisalpa alas.

1. Asenna keräyspussi, katso luku Keräyspussin asennus.

Keräyspussin asennus

Halutusta käytötavasta riippuen keräyspussi voidaan kiinnittää joko imuputken silmukkaan tai puhallusputken silmukkaan.

1. Asenna keräyspussi.

Kuva L

a Vedä keräyspussi ja sovitin istukan päälle.

b Napsauta sovitin paikalleen.

c Ripusta keräyspussin lenkki imuputken silmukkaan tai, jos laitetta käytetään ilman imuputkea, puhallusputken silmukkaan.

Kantohihnan ripustaminen

1. Kiinnitä kantohihna kahvan silmukkaan varmistaen, että pikakiinnitin on aina ulottuvilla.

Kuva M

Käyttö

△VAROITUS

Loukkaantumisvaara, jos laite on koottu puutteellisesti

Käytä laitetta ainoastaan, jos se on kokonaan koottu ja toimintakelpoinen.

VARO

Ympäriinsä sinkoilevien esineiden aiheuttama loukkaantumisvaara

Käytä kaikissa laitteen parissa tehtävissä töissä suojalaseja ja asianmukaisia suojakäsineitä.

Käyttöelementit

Akkukäyttöisessä imuripuhaltimessa on seuraavat käyttöelementit:

Pyörimisnopeuden säätövipu ilmavirran nopeuden portaatonta säätämistä varten. - Valintavipu puhallus- ja imutilan valitsemista varten. - Liukusäädin imuputken lukitsemiseen / lukituksen avaamiseen, jolla imuputken voi joko yhdistää moottorin koteloon tai erottaa moottorin kotelosta. - Puhallusputken vapautuspainike, jolla puhallusputken voi erottaa moottorin kotelosta.

Akun asettaminen paikalleen

HUOMIO

Likaiset koskettimet

Vaurioita laitteessa ja akussa

Tarkasta ennen käyttöä, onko akun kiinnityskohdassa ja koskettimissa likaa, ja tarvittaessa puhdista ne.

Kuva N

1. Työnnä akku kiinnityskohtaan, kunnes se lukittuu kuuluvasti.

Laitteen kytkeminen päälle (imutila)

VARO

Sinkoilevien osien aiheuttama loukkaantumisvaara ja melun aiheuttamat kuulovauriot

Käytä aina silmä- ja kuulosuojaimia.

△VAROITUS

Hallinnan menettämisestä johtuva loukkaantumisvaara

Pitele laitetta aina kaksin käsin kahvoista.

1. Aseta akku paikalleen, katso luku Akun asettaminen paikalleen.
2. Ota laite käyttöön.

Kuva O

a Aseta valintavipu imutilaan. b Paina laitekytkintä. Laite käynnistyy. c Säädä ilmavirran voimakkuus pyörimisnopeuden säätimellä.

Laitteen kytkeminen päälle (puhallustila)

VARO

Sinkoilevien osien aiheuttama loukkaantumisvaara ja melun aiheuttamat kuulovauriot

Käytä aina silmä- ja kuulosuojaimia.

VAROITUS

Hallinnan menettämisestä johtuva loukkaantumisvaara

Pitele laitetta aina kaksin käsin kahvoista.

1. Aseta akku paikalleen, katso luku Akun asettaminen paikalleen.
2. Ota laite käyttöön.

Kuva P

a Aseta valintavipu puhallustilaan. b Paina laitekytkintä.

Laite käynnistyy.

c Säädä ilmavirran voimakkuus pyörimisnopeuden säätimellä.

Keräyspussin irrottaminen

VAROITUS

Puhaltimen pyörien ja silppuamisterien liike

Viltohaavat

Käytä suojakäsineitä.

Pidä sormesi etäällä puhaltimesta ja silppuamisteristä.

1. Kytke laite pois päältä.
2. Poista akku, katso luku Akun poistaminen.
3. Poista keräyspussi.

Kuva Q

a Ota keräyspussin lenkki silmukasta. b Paina sovitin alas. c Vedä keräyspussi irti istukasta.

Keräyspussin tyhjentäminen

VAROITUS

Puhaltimen pyörien ja silppuamisterien liike

Viltohaavat

Käytä suojakäsineitä.

Pidä sormesi etäällä puhaltimesta ja silppuamisterästä.

1. Kytke laite pois päältä.
2. Poista akku, katso luku Akun poistaminen.
3. Poista keräyspussi, katso luku Keräyspussin irrottaminen.
4. Avaa keräyspussin vetoketju ja tyhjennä sisältö.

Kuva R

Akun poistaminen

Huomautus

Poista akku laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvattomasti.

1. Vedä akun avauspainiketta akun suuntaan.

Kuva S

1. Paina akun avauspainiketta avataksesi akun lukituksen.
2. Ota akku laitteesta.

Käytön lopettaminen

1. Poista akku laitteesta (katso luku Akun poistaminen).
2. Puhdista laite (katso luku Laitteen puhdistus).

Kuljetus ja varastointi

1. Kytke laite pois päältä.
2. Poista akku, katso luku Akun poistaminen.
3. Poista keräyspussi, katso luku Keräyspussin irrottaminen.
4. Irrota imuputki.

Kuva T

a Avaa suojaritilan jousisalpa. b Avaa imuputken lukitus liukusäätimellä. c Vedä moottorin kotelon lukitustappi ulos niin pitkälle kuin mahdollista.

△VAROITUS

Puhaltimen pyörien ja silppuamisterien liike voi aiheuttaa haavoja. Käytä suojakäsineitä. Pidä sormesi etäällä puhaltimesta ja silppuamisteristä.

d Irrota imuputki moottorin kotelosta.

1. Irrota puhallusputki.

Kuva U

a Paina puhallusputken vapautuspainiketta.

Irrota puhallusputki moottorin kotelosta.

Hoito ja huolto

Laitteen puhdistus

VAROITUS

Ota akku pois laitteesta taukojen ajaksi sekä ennen huolto- ja hoitotöitä.

HUOMIO

Epäasianmukainen puhdistaminen

Laitteen vaurioituminen

Puhdista laite kostealla liinalla.

Älä käytä liuotinpitoisia puhdistusaineita.

Älä upota laitetta veteen.

Älä puhdista laitetta suihkuttamalla letkulla tai suurpaineisella vedellä.

1. Kytke laite pois päältä.
2. Poista akku (katso luku Akun poistaminen).
3. Puhdista laitteen pinta pehmeällä, kuivalla liinalla tai harjalla.

Kuva V

Tukoksen poistaminen

Huomautus

Älä missään tapauksessa yritä poistaa puhallinta tai silppuamisterää. Jos silppuamisterät tai puhallin on poistettava, ota yhteys valtuutettuun huoltoliikkeeseen.

VAROITUS

Puhaltimen pyörien ja silppuamisterien liike

Viiltohaavat

Käytä suojakäsineitä.

Pidä sormesi etäällä puhaltimesta ja silppuamisteristä.

1. Kytke laite pois päältä.
2. Poista akku, katso luku Akun poistaminen.
3. Poista keräyspussi, katso luku Keräyspussin irrottaminen.
4. Irrota imuputki.

Kuva T

a Avaa suojaritilän jousisalpa. b Avaa imuputken lukitus liukusäätimellä. c Vedä moottorin kotelon lukitustappi ulos niin pitkälle kuin mahdollista.

△VAROITUS

Puhaltimen pyörien ja silppuamisterien liike

Viiltohaavat

Käytä suojakäsineitä.

Pidä sormesi etäällä puhaltimesta ja silppuamisteristä. Irrota imuputki moottorin kotelosta.

1. Irrota puhallusputki.

Kuva U

a Paina puhallusputken vapautuspainiketta. b Irrota puhallusputki moottorin kotelosta.

1. Poista putkien tulpat tarvittaessa.
2. Poista sovittimen suojus tarvittaessa.
3. Poista istukan suojus tarvittaessa.
4. Puhdista moottorin kotelon aukot.

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

Virhe Syy Korjaus
Laite ei käynnisty	Akkua ei ole asetetu oikein.	Työnnä akku kiinnityskohtaan, kunnes se lukittuu.
	Akku on tyhjä. Lataa akku.
	Akku on vialinen. Vaihda akku.
	Turvakytkin ei lauennut kokoamisen ai-kanaa.	1. Ruuvaa suojarilän kiinnitysruuvi uudel-leen auki.2. Kiristä suojarilän kiinnitysruuvia, kunnes kuuluu napsahtava ääni.Turvakytkin on lauennut.
Laite pysähtyy käytön ai-kanaa	Akku on ylikuumentunut	Keskeytä työskentely ja odota, kunnes akun lämpötila on normalaialueella.
	Moottori on ylikuumentunut	Keskeytä työskentely ja anna moottorin jäähtyä.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Laitteen tehotiedot
Nimellisjännite	V	36
Keskimaäräinen ilmannopeus, ak-km/h kukäyttoinen puhallin		225 +/-10 %
Suurin teoreettinen ilmannopeus, km/h akkukäyttoinen puhallin		275 +/-10 %
Keskimaäräinen ilmannopeus, ak-km/h kukäyttoinen imuri		172 +/-10 %
Suurin teoreettinen ilmannopeus, km/h akkukäyttoinen imuri		208 +/-10 %
Silppuamissuhde		10:1
Keräyspussin tilavuus	I	45
Mitat ja painot
Paino (ilman akkupakettia)	kg	4,7
Pituus x leveys x korkeus	mm	1290 x230 x449

Määritet arvot standardin EN 50636-2-100 mu-kaan
Äänenpainetaso LpA Akkukäytöi- nen puhallin	dB(A)	88,6
Äänenpainetaso LpA Akkukäytöi- nen imulaite	dB(A)	88,9
Epävarmuus KpA	dB(A)	3
Äänen tehotoso LWA+ epävarmuus KWA	dB(A)	104

Akkukäytöisen puhaltimen koko- naistärinäarvo	m/s2	3,2
Akkukäytöisen imulaitteen koko- naistärinäarvo	m/s2	4,1
Epävarmuus K	m/s2	1,5

Oikeus teknisiin muutoksiin pidätetään.

Tärinäarvo

△VAROITUS

Ilmoitettu tärinäarvo on mitattu vakiotestillä, ja sitä voidaan käyttää laitteiden vertailemiseen.

Ilmoitettua tärinäarvoa voidaan käyttää kuormituksen alustavassa arvioinnissa.

Laitteen käsittelytavasta riippuen koneen käytöstä aiheutuvat tärinäpäästöt voivat hetkellisesti poiketa ilmoitetusta kokonaisarvosta.

Laite käden-käsivarren tärinärvolla > 2,5 m/s² (katso luku Tekniset tiedot käyttöohjeessa)

VARO · Useiden tuntien ajan jatkunut keskeytyksetön käyttö voi johtaa puutumisoireisiin.

• Käytä käsiesi suojana lämpimiä käsineitä. - Pidä säännöllisiä työtaukoja.

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Akkukäyttöinen imuripuhallin

Tyypi: 1.444-17.x.x

Sovelletut yhdenmukaistetut standardit

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-100:2014

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581:2012

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY ja muutokset: 2005/88/EY: liite V

Äänen tehotaso dB(A)

Mitattu: 102,3

Taattu: 104

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Napakatw Tepipapetai n ouvapolooynon tnc Tnnpouc ouakeunc quonlatoc kai avappoynons. Eav n ouakeun npokeitai va leitoupnyoei ouakeun quonlatoc n avappoynons, ta avtioiaa bnpata Tapaaleitovtai kata tn ouvapolooynon.

Lisavarustus ja varuosad 261

Tarnekomplekt 262

Ohutusseadised 262

Lisavarustus ja varuosad

a Keerake kaitsevore kinnituskruvi lahti. b Avage kaitsevore

1. Kinnitage imitoru mootori korpusesse.

Joonis I

a Tömmake mootori korpuse lukustustihvt nii kau-gele valja kui voimalik. b Paigaldage imitoru mootori korpusesse. c Paigaldage mootori korpuse lukustustihvt ja kontrollige, et see oleks öigesti kinnitusseadmes.

1. Lukustage imitoru liuglukk. Joonis J
2. Kinnitage imitorule kaitsevore. Joonis K

a Keerake kaitsevore imitorule. b Pange sulphuri klamber kaitsevore adapterisse. c Vajutage klambersulgur alla.

1. Tömmake akupaki lahtilukustusklahvi akupaki suunas.

Joonis S

1. Vajutage akupaki lahtilukustusklahvi, et vabastada akupakk.
2. Eemaldage akupakk seadmest.

Käituse lõpetamine

1. Eemaldage akupakk seadmest (vt peatükki „Akupaki eemaldamine”).
2. Puhastage seade (vt peatükki „Seadme puhastamine”).

1. Eemaldage puhumistoru.

Joonis U

1. Eemaldage puhumistoru.

Joonis U

2000/14/EÜ ja muudetud 2005/88/EÜ: Lisa V

Heliõimsustase dB(A)

Mõõdetud: 102,3

Garanteeritud: 104
