KÄYTTÖOHJE RM 650 VE STIHL

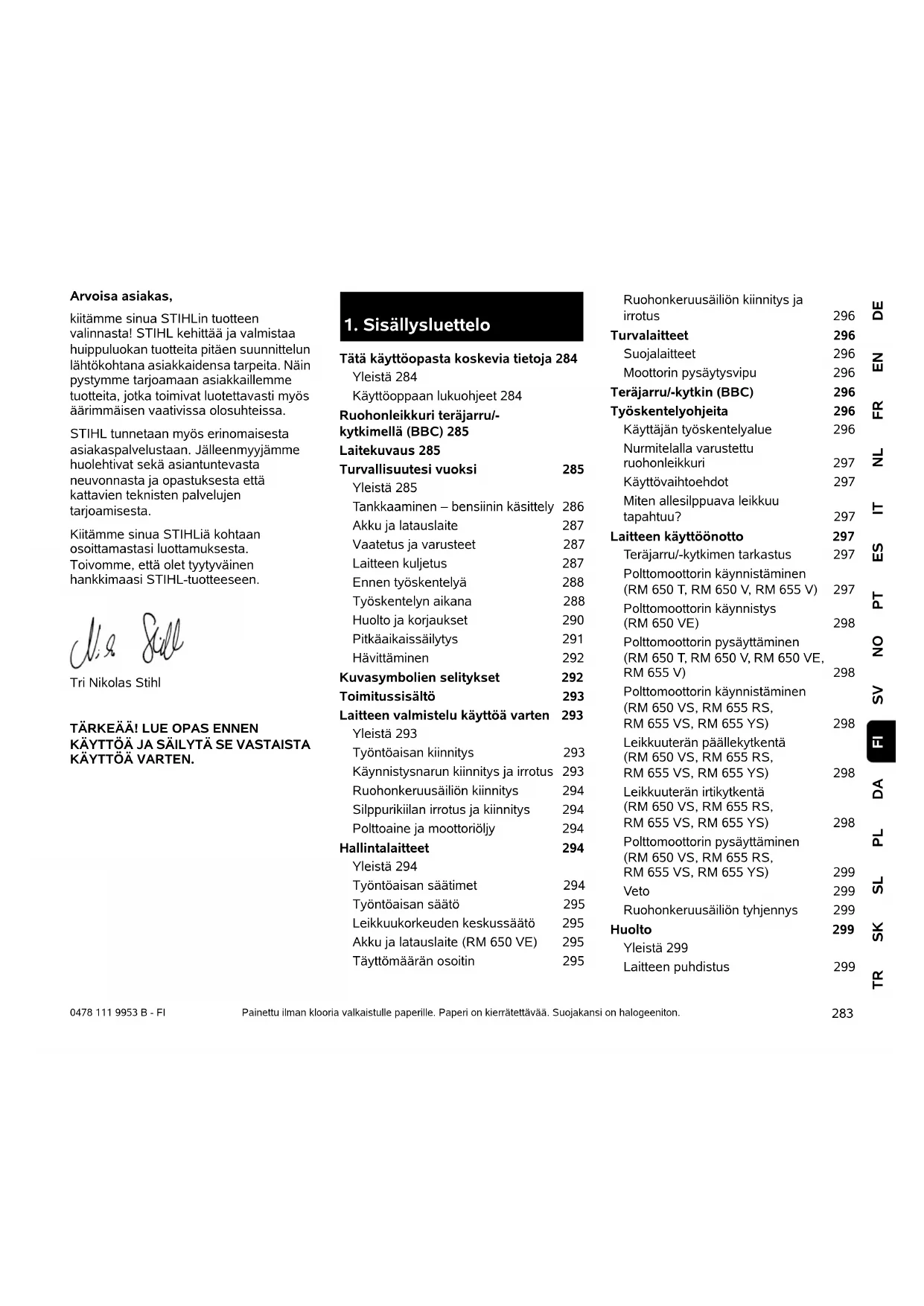

DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa. STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta. Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen. Tri Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN

KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN. Painettu ilman klooria valkaistulle paperille. Paperi on kierrätettävää. Suojakansi on halogeeniton.

Tätä käyttöopasta koskevia tietoja 284 Yleistä 284 Käyttöoppaan lukuohjeet 284 Ruohonleikkuri teräjarru/- kytkimellä (BBC) 285 Laitekuvaus 285 Turvallisuutesi vuoksi 285 Yleistä 285 Tankkaaminen – bensiinin käsittely 286 Akku ja latauslaite 287 Vaatetus ja varusteet 287 Laitteen kuljetus 287 Ennen työskentelyä 288 Työskentelyn aikana 288 Huolto ja korjaukset 290 Pitkäaikaissäilytys 291 Hävittäminen 292 Kuvasymbolien selitykset 292 Toimitussisältö 293 Laitteen valmistelu käyttöä varten 293 Yleistä 293 Työntöaisan kiinnitys 293 Käynnistysnarun kiinnitys ja irrotus 293 Ruohonkeruusäiliön kiinnitys 294 Silppurikiilan irrotus ja kiinnitys 294 Polttoaine ja moottoriöljy 294 Hallintalaitteet 294 Yleistä 294 Työntöaisan säätimet 294 Työntöaisan säätö 295 Leikkuukorkeuden keskussäätö 295 Akku ja latauslaite (RM 650 VE) 295 Täyttömäärän osoitin 295 Ruohonkeruusäiliön kiinnitys ja irrotus 296 Turvalaitteet 296 Suojalaitteet 296 Moottorin pysäytysvipu 296 Teräjarru/-kytkin (BBC) 296 Työskentelyohjeita 296 Käyttäjän työskentelyalue 296 Nurmitelalla varustettu ruohonleikkuri 297 Käyttövaihtoehdot 297 Miten allesilppuava leikkuu tapahtuu? 297 Laitteen käyttöönotto 297 Teräjarru/-kytkimen tarkastus 297 Polttomoottorin käynnistäminen (RM 650 T, RM 650 V, RM 655 V) 297 Polttomoottorin käynnistys (RM 650 VE) 298 Polttomoottorin pysäyttäminen (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 298 Polttomoottorin käynnistäminen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 298 Leikkuuterän päällekytkentä (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 298 Leikkuuterän irtikytkentä (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 298 Polttomoottorin pysäyttäminen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 299 Veto 299 Ruohonkeruusäiliön tyhjennys 299 Huolto 299 Yleistä 299 Laitteen puhdistus 2990478 111 9953 B - FI

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita. Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa. Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla. Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa. Katselusuunta: Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea": Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan. Kappaleviite: Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (Ö 5.) Tekstikohtien merkintä: Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla. Käsittelyvaiheet, jotka vaativat käyttäjän toimia: ● Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ... Yleiset luettelot: – tuotteen käyttö urheilutapahtumissa tai kilpailuissa Varoituksia tai lisäohjeita sisältävät tekstit: Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista: Terän kuluneisuuden tarkistus 300 Terän irrotus ja kiinnitys 300 Leikkuuterän teroitus 301 Polttomoottori 301 Akun ja latauslaitteen huolto 301 Pyörät ja vaihteisto 301 Nurmitelan huolto 301 Teräjarru/-kytkin (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 301 Vedon kytkentävaijerin säätö (RM 655 YS) 301 Suojalistojen kuluneisuuden tarkistus 302 Varastointi ja pitkäaikaissäilytys (talvisäilytys) 302 Kuljetus 302 Kuljetus 302 Ympäristönsuojelu 303 Kulumisen minimointi ja vaurioiden ehkäisy 303 Varaosat 304 Vaatimustenmukaisuusvakuutus 304 EU- vaatimustenmukaisuusvakuutus Ruohonleikkuri STIHL RM 650.0 T/ V/ VS, RM 650.1 VE, RM 655.0 V/YS, RM 655.1 RS/ VS 304 Tekniset tiedot 305 REACH 307 Vianetsintä 308 Huolto-ohjelma 309 Luovutustodistus 309 Huoltotodistus 309

2. Tätä käyttöopasta

koskevia tietoja Vaara! Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä. Varoitus! Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi. Varo! Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.285 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Tekstit, joissa on kuvaviittauksia: Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa. Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä. Malleissa RM 650 VS, RM 655 VS, RM 655 YS, RM 655 RS on teräjarrukytkin (BBC). Jos työntöaisasta päästetään irti koneen käydessä, terä pysähtyy muutamassa sekunnissa, kuten kaikissa nykyaikaisissa ruohonleikkureissa. BBC-järjestelmän ansiosta polttomoottori ei tällöin kuitenkaan pysähdy. Tämän ansiosta käyttäjä voi käyttää leikkurin vetoa terän pysäytyksen jälkeen. Lisäksi voidaan esimerkiksi tyhjentää ruohonkeruusäiliö ilman, että polttomoottori täytyy käynnistää sen jälkeen uudelleen. Tutustu BBC-järjestelmään ennen ensimmäistä käyttöönottokertaa loukkaantumisten ja laitevaurioiden estämiseksi. Noudata luvun "Teräjarrukytkin (BBC)" ohjeita. (Ö 11.)

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä. Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet hyvässä tallessa myöhempää käyttöä varten. Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa. Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista. Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön. Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti. Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä. Ohje Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

3. Ruohonleikkuri teräjarru/-

kytkimellä (BBC) Loukkaantumisvaara

Älä koskaan vie käsiä terän lähelle polttomoottorin käydessä. Sammuta polttomoottori, odota, kunnes terä on täysin pysähtynyt ja vedä sytytystulpan pistoke irti, ennen kuin kosketat terää.

1 Työntöaisan yläosa ja säätöosat (Ö 9.2) 2 Käynnistysnaru 3 Työntöaisan konsoli 4 Työntöaisan lukkovipu 5 polttomoottori 6 Runko 7 Sytytystulpan pistoke 8 Kantokahva 9 Vaihdettava suojalista (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS) 10 Integroitu suojalista (RM 650 T, RM 650 V, RM 650 VS, RM 650 VE) 11 Leikkuukorkeuden osoitin 12 Leikkuukorkeuden säädön lukkovipu 13 Poistoluukku 14 Ruohonkeruusäiliö 15 Täyttömäärän osoitin 16 Tyyppikilpi, jossa konenumero 17 Nurmitela (RM 655 RS) 18 Akku (RM 650 VE)

5. Turvallisuutesi vuoksi0478 111 9953 B - FI

Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa. Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana. Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita. Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan. Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa. Huomio – onnettomuusvaara! Ruohonleikkuri on tarkoitettu ainoastaan ruohon leikkaamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen. Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen): – pensaiden ja pensasaitojen viimeistelyyn – köynnöskasvien leikkuuseen – ruohokattojen leikkuuseen – puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen – kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen) – maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen – leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä). Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHL- jälleenmyyjiltä. Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä. Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia. Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta. Huomio! Tärinä voi aiheuttaa terveyshaittoja! Liiallinen tärinärasitus voi aiheuttaa verenkierto- tai hermovaurioita, etenkin verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos saat oireita, joiden syynä saattaa olla tärinä. Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen): – tunnottomuus –kivut – lihasheikkous – ihon värimuutokset – epämiellyttävä kutina. Pidä työskentelyn aikana molemmin käsin kiinni työntöaisan siihen tarkoitetuista kohdista pitävästi mutta liikaa puristamatta. Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan. Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

5.2 Tankkaaminen – bensiinin käsittely

Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen. Älä käytä juomapulloja tai vastaavia poltto- ja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä. Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi! Tukehtumisvaara! Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta. Hengenvaara! Bensiini on myrkyllistä ja erittäin herkästi syttyvää.287 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana. Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta. Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä. Älä täytä polttoainesäiliötä liian täyteen! Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita. Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi). Pyyhi läikkynyt polttoaine heti pois. Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa. Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.

5.3 Akku ja latauslaite

Noudata polttomoottorin käyttöohjeita ja säilytä ne varmassa paikassa. Tässä ohjeessa on kuvattu akun ja latauslaitteen turvallinen käyttö. Käytä vain alkuperäistä akkua ja latauslaitetta. Suojaa akku ja latauslaite sateelta ja kosteudelta äläkä anna niiden pudota. Älä käytä vaurioitunutta tai viallista akkua tai vaurioitunutta latauslaitetta. Tarkasta etenkin latauslaitteen verkkojohto. Älä koskaan käytä latauslaitetta, jonka verkkojohto on vaurioitunut. Älä koskaan pura akkua tai latauslaitetta äläkä yritä korjata niitä. Viallinen akku tai latauslaite on vaihdettava uuteen. Liitä latauslaite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisätietoja saat sähköasentajalta. Älä anna metalliesineiden, esimerkiksi naulojen, kolikoiden tai korujen, joutua kosketuksiin käyttämättömän akun kanssa. Älä koskaan päästä akun liittimiä oikosulkuun äläkä käytä metallista kuljetuslaukkua. Epäasianmukaisessa käytössä akusta voi vuotaa ulos nestettä. Älä kosketa sitä! Jos olet kosketuksissa nesteeseen, huuhtele kyseinen alue vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkäriin. Vuotava akkuneste voi aiheuttaa ihoärsytystä sekä palo- ja syöpymisvammoja. Lisää turvaohjeita – katso http://www.stihl.com/safety-data-sheets

5.4 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai sandaalit jalassa. Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla tai päähineellä huolto- ja puhdistustöissä ja laitetta kuljetettaessa. Käytä asianmukaisia suojalaseja leikkuuterää teroitettaessa. Käytä laitetta ajaessasi vain pitkiä housuja ja ihonmyötäisiä vaatteita. Älä käytä löysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tarttua koneen liikkuviin osiin (käyttövipuihin). Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa. Käytä kuulosuojaimia.

5.5 Laitteen kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja. Älä siirrä laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, anna terien pysähtyä ja vedä sytytystulpan pistoke irti ennen kuljetusta. Kuljeta laitetta vasta polttomoottorin jäähdyttyä ja ilman polttoainetta. Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita). Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö) kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla). Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää. Noudata kappaleessa "Kuljetus" olevia ohjeita. Siellä on kuvattu laitteen nostaminen ja sitominen. (Ö 15.)0478 111 9953 B - FI

Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla. Älä jätä akkua autoon ja suojaa käyttämätön akku suoralta auringonvalolta. Käsittele litium-ioni-akkuja erityisen varovasti kuljetuksen aikana ja huomioi oikosulkujen vaara. Kuljeta akku ehjässä alkuperäispakkauksessa tai sopivassa metallittomassa kuljetuslaukussa.

5.6 Ennen työskentelyä

Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin. Poista pakkausmateriaali ja kuljetusvarmistukset ennen laitteen ensimmäistä käyttökertaa. Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vaurioita, älä käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa. Noudata polttomoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä. Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympäriinsä. Esteet (esimerkiksi kannot tai juuret) voivat helposti jäädä huomaamatta korkeassa ruohossa. Merkitse ennen ruohonleikkuuta kaikki nurmialalla olevat ruohon kätkemät esineet (esteet), joita ei voi poistaa. Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL- ammattiliikkeestä. Tarkista sytytystulpan pistokkeen pitävä ja varma kiinnitys ennen laitteen käyttöä. Laitetta saa käyttää vain sen ollessa turvallisessa kunnossa. Tarkasta seuraavat seikat ennen jokaista käyttökertaa: – Laite on ohjeenmukaisesti asennettu. – Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterät, kiinnitysosat ja leikkuupöydän runko) ovat moitteettomassa kunnossa. Erityisesti varma kiinnitys, vauriot (urat tai säröt) ja kuluneisuus on tarkastettava. (Ö 14.3), (Ö 14.12) – Silppurikiila on moitteettomassa kunnossa. – Polttoainesäiliön korkki on kierretty ohjeenmukaisesti kiinni. – Polttoainesäiliö, sen korkki ja polttoainejärjestelmän osat ovat moitteettomassa kunnossa. – Turvalaitteet (esimerkiksi moottorin pysäytysvipu, poistoluukku, runko, työntöaisa ja suojasäleikkö) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti. – Teräjarru/-kytkin toimii ohjeenmukaisesti. (Ö 13.1) – Ruohonkeruusäiliö on vahingoittumaton ja kunnolla kiinnitetty; vahingoittunutta ruohonkeruusäiliötä ei saa käyttää. – Akku (RM 650 VE) ei ole vahingoittunut eikä viallinen. – Öljytulppa on kierretty ohjeenmukaisesti kiinni. Suorita kaikki tarvittavat työt tai käänny ammattiliikkeen puoleen. STIHL suosittelee STIHL-ammattiliikettä.

5.7 Työskentelyn aikana

Pidä sivulliset poissa vaara- alueelta! Älä työskentele milloinkaan, kun lähistöllä on muita ihmisiä, etenkin lapsia, tai eläimiä. Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Älä etenkään kiinnitä moottorin tai terän pysäytysvipua työntöaisaan (esimerkiksi sitomalla). Huomio – loukkaantumisvaara! Älä työnnä käsiä tai jalkoja pyörivien osien lähelle tai alle. Älä missään tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. Työntöaisan täytyy olla aina ohjeenmukaisesti asennettuna eikä sitä saa muuttaa. Älä koskaan ota laitetta käyttöön, jos työntöaisa on taitettu. Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita).289 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa. Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku. Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla. Pakokaasut: Laite tuottaa myrkyllisiä pakokaasuja heti polttomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa. Käynnistys: Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (Ö 13.) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa. Loukkaantumisvaara! Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei käynnistysnarusta ehdi päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä. Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuteristä. Laitetta ei saa kallistaa moottoria käynnistettäessä. Vedon sankaa ei saa käyttää käynnistettäessä. RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Käynnistettäessä leikkuuterä ei saa olla päällekytkettynä. Älä käynnistä polttomoottoria, jos poistoluukku tai ruohonkeruusäiliö ei ole poistokanavan edessä. Työskentely rinteissä: Työskentele rinteissä aina poikittain, älä pitkittäin. Jos käyttäjä menettää laitteen hallinnan leikatessaan pitkittäissuunnassa, leikkaava laite saattaa vieriä hänen päälleen. Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä. Ota tukeva asento rinteissä ja vältä työskentelyä laitteen kanssa liian jyrkissä rinteissä. Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla. Kun laitetta käytetään rinteissä, polttomoottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun polttomoottorin käyttöohjeen neuvoja. Työskentely: Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja. Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esimerkiksi kompastumisen tai liukastumisen takia. Ohjaa laitetta aina työntöaisasta. Älä koskaan käytä sankaa tai vipua ruohonleikkurin liikuttamiseen. (Ö 12.1) Myrkylliset kaasut aiheuttavat hengenvaaran! Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana. Loukkaantumisvaara! Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.0478 111 9953 B - FI

Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti. Kompastumisvaara! Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojien tai patojen läheisyydessä. Pysy riittävän etäällä tällaisista vaaratekijöistä. Ruohon kätkemät esineet (esimerkiksi kastelulaitteet, pilarit, vesiventtiilit, perustukset ja sähköjohdot) pitää kiertää. Älä koskaan aja tällaisten esineiden päältä. Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen. Sammuta polttomoottori, odota, kunnes teräosat ovat pysähtyneet, vedä sytytystulpan pistoke irti ja poista lisäksi akku (RM 650 VE) – ennen kuin poistut laitteen luota tai kun se jätetään ilman valvontaa. – ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin. Palovaara! – ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta. – ennen kuin nostat tai kannat laitetta. – ennen kuin kuljetat laitetta. – ennen kuin työskentelet leikkuuterän parissa. – ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä (esimerkiksi taitetaan työntöaisa tai kiinnitetään tai irrotetaan silppurikiila). – jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen vauriot, varsinkin leikkuuyksiköstä (terä, teräakseli ja terän kiinnitys), ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt. Sammuta polttomoottori ja kytke leikkuuterä pois päältä, ennen kuin – työnnät laitteen muokattavalle alueelle tai muokattavalta alueelta – työnnät laitteen ruohottomalle alueelle – avaat poistoluukun tai poistat ruohonkeruusäiliön – kallistat laitteen kuljetusta varten – säädät leikkuukorkeuden.

5.8 Huolto ja korjaukset

Ennen puhdistus--, säätö--, korjaus-- ja huoltotöitä: ● Sijoita laite tukevalle ja tasaiselle alustalle. ● Pysäytä polttomoottori ja anna sen jäähtyä. ● Vedä sytytystulpan pistoke irti. Huomio – Loukkaantumisvaara! Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä. RM 650 VE: Irrota lisäksi akku. Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C. Palovamman vaara! Suora kosketus moottoriöljyyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää. STIHL suosittelee, että moottoriöljyä lisätään tai vaihdetaan STIHLin ammattiliikkeessä. Puhdistus: Puhdista koko laite huolellisesti töiden jälkeen. (Ö 14.2) Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (esimerkiksi ajamalla). Irrota runkoon tarttuneet ruohojäänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä. Loukkaantumisvaara! Voimakas tärinä on yleensä merkki häiriöstä. Ruohonleikkuria ei saa ottaa käyttöön varsinkaan silloin, jos kampiakseli tai leikkuuterä on vaurioitunut tai vääntynyt. Teetä tarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja. STIHL suosittelee STIHLin ammattiliikettä. Leikkuuterä voi aiheuttaa vammoja! Kun käynnistysnarusta vedetään, teräosat alkavat pyöriä. Pidä vartalosi, varsinkin kädet ja jalat, aina riittävän etäällä leikkuuterästä, kun vedät käynnistysnarusta.291 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla). Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa. Pidä palovaaran välttämiseksi jäähdytysaukkojen, jäähdytysripojen ja pakoputken alue puhtaana esim. ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta. Huoltotyöt: Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen. Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL- varaosat tunnistaa STIHL- varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL- varaosamerkinnästä. Pienikokoisiin osiin voi olla merkitty ainoastaan STIHL- varaosamerkintä. Polttoainejärjestelmän osat (esimerkiksi polttoaineputki, -hana, polttoainesäiliö, säiliön korkki ja liitännät) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (STIHL suosittelee STIHLin huoltoliikettä). Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra. Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta. Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti teräruuvi, on kiristetty tiukalle, jotta laite on aina turvallinen käyttää. Vaihdata vaurioituneet äänenvaimentimet ja suojalevyt uusiin. Tarkasta koko laitteen ja ruohonkeruusäiliön kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen. Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla. Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

5.9 Pitkäaikaissäilytys

Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan. Suojaa laite asiattomalta käytöltä (esimerkiksi lapset). Säilytä laite polttoainesäiliö tyhjennettynä ja polttoaine lukitussa tilassa, jossa on riittävä ilmanvaihto. Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan. Jos säiliö on tyhjennettävä, esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä moottoria). Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys). Varastoi laite sopivalle alustalle pyörien varaan ja varmista, ettei laite pääse rullaamaan. Varastoi laite aina sytytystulpan pistoke irrotettuna. RM 650 VE: Irrota akku ennen varastointia, säilytä sitä erillään laitteesta ja suojaa se asiattomalta käytöltä (esimerkiksi lapset). Varastoi laite käyttökuntoisena. Anna laitteen jäähtyä kokonaan, ennen kuin peität sen. Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle.0478 111 9953 B - FI

Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti. Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHL-ammattiliikettä. Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy. Akku on hävitettävä erillään laitteesta. Akut täytyy hävittää turvallisesti ja ympäristönsuojelumääräysten mukaisesti. Leikkuuterä voi aiheuttaa vammoja! Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja erityisesti leikkuuterä säilytetään poissa lasten ulottuvilta. RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: RM650T, RM650V, RM655V: RM 650 VE: START: Aseta akku paikalleen ja käynnistä polttomoottori. STOP: Pysäytä polttomoottori. Kytke ajokäyttö päälle

6. Kuvasymbolien selitykset

Huomio! Lue käyttöohjeet ja turvaoh- jeet ennen käyttöönottoa. Loukkaantumisvaara! Pidä sivulliset poissa vaara- alueelta! Huom! Pidä kädet ja jalkaterät etäällä teristä. Vedä sytytystulpan pistoke irti ennen leikkuukoneistoon kohdistuvia töitä ja ennen huolto- ja puhdistustöitä. Huomio – Loukkaantumis- vaara! Älä koskaan vie käsiä leik- kuuterien lähelle polttomoottorin käydessä. Käynnistä polttomoottori ja kytke leikkuu- terä päälle. Kytke leikkuuterä pois päältä. Kytke veto päälle. Säädä kaasua. Rikastinasento (vain RM 655 YS) – Paina kaasuvipua vasteeseen asti eteenpäin. Käynnistysasento

Maksimikierrosluku Pysäytysasento – Pysäytä polttomoot- tori ja vedä kaasuvipu vasteeseen asti taakse. Käynnistä polttomoottori. Pysäytä polttomoottori. Kytke veto päälle.293 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:

● Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

8.2 Työntöaisan kiinnitys

● 1 Työnnä holkki (E) työntöaisan (1) reikään. ● 2 Aseta aluslevyt (G) kaareva puoli sisäänpäin holkin päälle. ● 3 Pitele holkkia (E) ja aluslevyjä (G) ja vie ne työntöaisan (1) kanssa alakautta työntöaisan konsoliin (2). ● 4 Käännä työntöaisaa (1) ylös, kunnes työntöaisan konsolin reiät ja holkki (E) ovat kohdakkain. ● 5 Aseta mutteri (H) työntöaisan konsolin aukkoon ja pidä paikallaan. ● 6 Työnnä ruuvi (F) ulkoa sisään työntöaisan konsolin (2) reikien ja holkin läpi. Kiristä ruuvi (F). Kiristystiukkuus: 18 - 22 Nm ● Taita työntöaisa kuljetusasentoon. (Ö 9.3) Vaijerien kiinnitys: ● Laita kaikki vaijerit (3) työntöaisan konsolissa olevaan ohjaimeen (4). Tätä varten taivuta vaijereita hieman – ei saa taittaa – ja vie ne kuvan mukaisesti ohjaimeen (4). RM650VS, RM655RS, RM655VS, RM 655 YS: Aseta BBC-vaijeri ( = 7 mm) ensin ohjaimeen (4). ● Aseta kaikki vaijerit (3) vaijerinohjaimeen (5). ● Taita työntöaisa työasentoon. (Ö 9.3) ● RM 655 YS: Säädä vedon kytkentävaijeri. (Ö 14.11)

8.3 Käynnistysnarun kiinnitys ja

irrotus Kiinnitys: ● Vedä sytytystulpan pistoke irti polttomoottorista. ● RM650T, RM650V, RM655V: Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● Vedä käynnistysnaru (2) hitaasti ulos ja ripusta narunohjaimeen (3). ● Päästä käynnistysnaru (2) ja moottorin pysäytysvipu (1) hitaasti vapaaksi. ● Paina sytytystulpan pistoke kiinni. Irrotus: ● Vedä sytytystulpan pistoke irti polttomoottorista. ● RM650T, RM650V, RM655V: Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. Ajonopeuden säätö Nopeasti – Paina ajonopeuden vipua eteenpäin. Hitaasti – Vedä ajo- nopeuden vipua taaksepäin.

Kohta Nimike Kpl A Peruslaite 1 B Ruohonkeruusäiliön alaosa 1 C Ruohonkeruusäiliön yläosa 1 D Pultti 2 E Holkki 1 F Ruuvi 1 G Aluslevy 2 H Mutteri 1 I Silppurikiila – poistokana- vaan kiinnitettynä (RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS) 1 J Akku (RM 650 VE) 1 K Latauslaite (RM 650 VE) 1 – Käyttöopas 1 – Polttomoottorin käyttöopas 1

8. Laitteen valmistelu

käyttöä varten Loukkaantumisvaara Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.). Laitevaurion vaara! Älä koskaan taita vaijereita äläkä vahingoita vaijerien vaippoja.

RM 650 VE: Polttomoottorissa ei ole käynnistysnarua. 40478 111 9953 B - FI

● Vedä käynnistysnaru (2) hitaasti ulos ja irrota narunohjaimesta (3). ● Ohjaa käynnistysnaru (2) hitaasti takaisin ja päästä moottorin pysäytysvipu (1) vapaaksi. ● Paina sytytystulpan pistoke kiinni.

8.4 Ruohonkeruusäiliön kiinnitys

● Aseta ruohonkeruusäiliön yläosa (C) ruohonkeruusäiliön alaosan (B) päälle. ● Paina pultit (D) sisäkautta aukkojen läpi. ● Lukitse ruohonkeruusäiliön yläosa kevyesti painamalla ruohonkeruusäiliön alaosaan. ● Kiinnitä ruohonkeruusäiliö. (Ö 9.7)

8.5 Silppurikiilan irrotus ja

kiinnitys RM650T, RM650V, RM650VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Ruohonleikkurissa on vakiovarusteena silppurikiila. Toimitettaessa silppurikiila on asennettuna poistokanavaan. Silppurikiilan irrottaminen: ● Avaa poistoluukku ja pidä sitä auki. ● Vedä lukituskorvake (1) ylös ja vedä silppurikiila (I) viistosti ylöspäin ulos poistokanavasta. ● Sulje poistoluukku tai kiinnitä tarvittaessa ruohonkeruusäiliö. Silppurikiilan kiinnittäminen: ● Avaa poistoluukku ja pidä sitä auki tai irrota tarvittaessa ruohonkeruusäiliö. (Ö 9.7) ● Aseta silppurikiila (I) kuvan mukaisesti yläkautta viistosti poistokanavaan, käännä vaakasuoraan, paina alas ja anna lukittua kuuluvasti paikalleen rungon molempiin lukkonokkiin (2). ● Sulje poistoluukku.

8.6 Polttoaine ja moottoriöljy

Moottoriöljy: Tiedot käytettävästä moottoriöljystä ja täyttömäärästä ovat polttomoottorin käyttöohjeissa. Tarkasta öljymäärä säännöllisesti (katso polttomoottorin käyttöohjeet). Öljymäärän ei pidä ylittää eikä alittaa ohjeenmukaista tasoa. Kiristä polttoainesäiliön tulppa ohjeenmukaisesti ennen polttomoottorin käyttöönottoa. Polttoaine: Suositus: Hyvälaatuinen polttoaine, lyijytön bensiini. Tiedot polttoaineen laadusta (oktaaniluku) sisältyvät polttomoottorin käyttöohjeisiin.

● Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

9.2 Työntöaisan säätimet

Laitevaurion vaara! Säilytä irrotettu silppurikiila aina varmassa paikassa äläkä koskaan käytä sitä asiaankuulumattomiin tarkoituksiin (esimerkiksi aluskiilana). Käytä silppurikiilaa vain yhdessä vakiovarusteena olevan terän kanssa.

Laitevaurion vaara! Täytä moottoriin öljyä ennen ensimmäistä käynnistyskertaa. Käytä moottoriöljyn ja polttoaineen lisäämisessä sopivaa apuvälinettä (esimerkiksi suppiloa).

Loukkaantumisvaara Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.). 1 Moottorin pysäytysvipu (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 1 Terän pysäytysvipu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 2 Vedon sanka 3 Kaasuvipu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 4 Ajonopeuden vipu (RM 650 V, RM 650 VS, RM 650 VE, RM 655 V, RM 655 VS, RM 655 YS) 5 Teräkytkimen vipu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 6 Käynnistysnuppi (RM 650 VE)

9.3 Työntöaisan säätö

Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys): ● Irrota käynnistysnaru narunohjaimesta. (Ö 8.3) ● Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä). ● Paina lukkovipu (1) alas ja pidä alhaalla. ● Taita työntöaisa (2) eteen. Työasento: ● Taita työntöaisa (2) auki taakse ja varmista, että työntöaisa lukittuu kunnolla. ● Kiinnitä käynnistysnaru narunohjaimeen. (Ö 8.3) Korkeussäätö: Työntöaisa voidaan säätää kolmeen korkeuteen: ● Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä). ● Paina lukkovipu (1) alas ja pidä alhaalla. ● Siirrä työntöaisa (2) haluamaasi asentoon. ● Päästä lukkovipu (1) vapaaksi ja varmista, että työntöaisa lukittuu kunnolla.

9.4 Leikkuukorkeuden

keskussäätö RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Säädettävissä on seitsemän eri leikkuukorkeutta. Taso 1: 25 mm Taso 7: 85 mm RM 655 RS: Säädettävissä on kuusi eri leikkuukorkeutta. Taso 1: 20 mm Taso 6: 80 mm ● Vedä lukkovipu (1) ylös ja pidä siinä, jotta lukkomekanismi aukeaa. Säädä haluamasi leikkuukorkeus laitetta nostamalla tai laskemalla. ● Leikkuukorkeus voidaan lukea leikkuukorkeuden osoittimesta (2). ● Päästä irti lukkovivusta (1) ja anna korkeussäätömekanismin lukittua paikalleen.

9.5 Akku ja latauslaite

(RM 650 VE) Ruohonleikkurissa RM 650 VE on sähkökäynnistin. Käynnistysakkuna toimii litium-ioni-akku. Akun ja latauslaitteen käyttö on kuvattu mukana toimitetussa polttomoottorin käyttöoppaassa. Ensimmäinen käyttöönotto: ● Avaa akun suojakansi (2). ● Liitä latauslaite (K) sähköverkkoon ja lataa akku (J) täyteen. Akun irrotus ja kiinnitys: ● Paina lukituksen vapautusta (3) ja poista akku (J) polttomoottorista sivusuuntaan. Asenna akku vastakkaisessa järjestyksessä.

9.6 Täyttömäärän osoitin

Terän aiheuttama ilmavirta nostaa täyttömäärän osoitinta (1). Kun ruohonkeruusäiliö on täynnä, ilmavirta pysähtyy. Kun ilmavirta on liian pieni, täyttömäärän osoitin (1) laskeutuu alas lepoasentoon. Tämä osoittaa, että ruohonkeruusäiliö tulisi tyhjentää. Täyttömäärän osoitin toimii rajoittamattomasti ainoastaan silloin, kun ilmavirta on optimaalinen. Ulkoiset tekijät, kuten märkä, tiheä tai korkea ruoho, matala leikkuukorkeus, likaantuminen tai vastaavat, voivat rajoittaa ilmavirtaa ja täyttömäärän osoittimen toimintaa. A Ruohonkeruusäiliö täyttyy B Ruohonkeruusäiliö täysi ● Tyhjennä täysi ruohonkeruusäiliö (Ö 13.10). Puristumisvaara! Pitele työntöaisan yläosaa toisella kädellä yläasennossa, kun käytät lukkovipua. Älä koskaan vie sormia työntöaisan ja konsolin väliin lukkovivun ylä- tai alapuolelle.

Akun saa ladata vain mukana toimitetulla latauslaitteella, eikä akku lataudu ruohonleikkurin käytön aikana. Voit tarkastaa varaustilan painamalla akun painiketta (1). 120478 111 9953 B - FI

9.7 Ruohonkeruusäiliön kiinnitys

ja irrotus ● Irrota silppurikiila ennen ruohonkeruusäiliön irrotusta. (Ö 8.5) Kiinnitys: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Kiinnitä ruohonkeruusäiliö (2) kannattimiin (3). ● Sulje poistoluukku (1). Irrotus: ● Avaa poistoluukku (1) ja pidä sitä auki. ● Kohota ruohonkeruusäiliötä (2), irrota se kannattimista (3) ja poista se. ● Sulje poistoluukku (1) käsin. Käyttäjän turvallisuuden varmistamiseksi ja epäasianmukaisen käytön estämiseksi laite on varustettu useilla turvalaitteilla.

Ruohonleikkuri on varustettu suojalaitteilla, jotka estävät tahattoman kosketuksen leikkuuterään ja ulos tulevaan leikkuusilppuun. Näitä ovat runko, poistoluukku, ruohonkeruusäiliö ja ohjeenmukaisesti asennettu työntöaisa.

10.2 Moottorin pysäytysvipu

Malleissa RM 650 T, RM 650 V, RM 650 VE, RM 655 V on moottorin pysäytyslaite. Kun moottorin pysäytysvipu (1) päästetään irti polttomoottorin käydessä, moottori pysähtyy. Polttomoottori ja terä pysähtyvät kolmen sekunnin kuluessa. Jälkikäyntiajan mittaaminen Polttomoottorin käynnistämisen jälkeen terä pyörii ja kuuluu suhinaa. Jälkikäyntiaika vastaa suhinan kestoa polttomoottorin pysäyttämisen jälkeen, ja se voidaan mitata ajanottokellolla. Malleissa RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS on teräjarru/-kytkin (BBC). Kaksikätinen käyttö: Leikkuuterä voidaan kytkeä päälle polttomoottorin käydessä vain seuraavalla tavalla: ● Pidä yhdellä kädellä terän pysäytysvipua (1) painettuna ja vedä sitten teräkytkimen vipu (5) toisella kädellä ylös ja anna sen lukittua. (Ö 13.6) Integroitu terän pysäytysjarru: Kun terän pysäytysvivusta on päästetty irti (esimerkiksi kun työntöaisasta on päästetty irti), leikkuuterä kytkeytyy irti ja pysähtyy kolmen sekunnin kuluessa polttomoottorin käydessä edelleen. (Ö 13.7) Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita: – Käytä hidasta ajonopeutta. – Leikkaa ruoho usein ja pidä nurmikko lyhyenä. – Älä leikkaa ruohoa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta. – Teroituta leikkuuterät säännöllisesti ammattiliikkeessä. – Vaihtele säännöllisesti leikkuusuuntaa.

12.1 Käyttäjän työskentelyalue

● Käyttäjän pitää turvallisuussyistä seistä koko ajan työskentelyalueella työntöaisan takana, kun polttomoottori käynnistetään ja kun se käy. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. ● Ruohonleikkuria saa käyttää vain yksi henkilö, ja sivullisten on pysyttävä poissa vaara-alueelta. (Ö 5.)

Loukkaantumisvaara! Laitetta ei saa ottaa käyttöön, jos jokin turvalaite on viallinen. Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL- ammattiliikettä.

Loukkaantumisvaara! Jos terän jälkikäyntiaika on pidempi, älä käytä laitetta vaan vie se ammattiliikkeeseen.

11. Teräjarru/-kytkin (BBC)

Loukkaantumisvaara! Tarkasta teräjarru/-kytkimen toiminta aina ennen käyttöönottoa. (Ö 13.1) Turvallisuussyistä on kiellettyä ohittaa vipu esimerkiksi sitomalla se työntöaisaan.

12. Työskentelyohjeita

12.2 Nurmitelalla varustettu

ruohonleikkuri Mallin RM 655 RS taka-akseli on varustettu kaksiosaisella vetotelalla. Sen avulla nurmikon reunat ja kasvien ympäristö saadaan leikattua tarkasti. Lisäksi ruoho tasoittuu ajosuunnan mukaan ja nurmikkoon syntyy tyypillinen raitakuvio.

12.3 Käyttövaihtoehdot

Ruohonleikkurissa on kaksikkoterä, ja sitä voi käyttää allesilppuavana, taaksepuhaltavana tai keräävänä ruohonleikkurina. ● Jos käytät laitetta allesilppuavana ruohonleikkurina, kiinnitä silppurikiila paikalleen. (Ö 8.5) ● Jos käytät laitetta taaksepuhaltavana tai keräävänä ruohonleikkurina (ruohonkeruusäiliön kanssa), irrota silppurikiila laitteesta. (Ö 8.5)

12.4 Miten allesilppuava leikkuu

tapahtuu? Allesilppuava leikkuu on mahdollista vain malleissa RM 650 T, RM 650 V, RM650VE, RM650VS, RM655V, RM 655 VS, RM 655 YS. Valitse allesilppuavaan leikkuuseen leikkuukorkeus 4–7, koska näissä asennoissa ruoho saadaan silputtua parhaiten. Liian matala leikkuukorkeus voi tukkeuttaa ruohonleikkurin rungon ja jumiuttaa siten leikkuuterän. Valitse työskentelynopeus ja leikkuukorkeus allesilppuavassa leikkuussa siten, että leikkuuterä silppuaa leikattavan ruohon optimaalisesti ja tuloksena on siisti leikkuujälki. Pitkä ruoho kannattaa leikata useampaan kertaan ja suurella leikkuukorkeudella. Jos ruoho on liian pitkää ja kosteaa, älä käytä allesilppuavaa toimintoa.

13.1 Teräjarru/-kytkimen tarkastus

Ennen työskentelyn aloittamista teräjarru/-kytkimen toiminta on tarkastettava kolmesti: ● Kytke leikkuuterä päälle polttomoottorin käydessä. (Ö 13.6) Pyörivä terä saa aikaan selvästi kuuluvan suhinan. ● Kytke leikkuuterä pois päältä (päästä irti työntöaisasta). (Ö 13.7) Teräjarru/-kytkin vapauttaa leikkuuterän polttomoottorin voimansiirrosta ja jarruttaa sen pysähdyksiin. Tämän jälkeen suhina loppuu enintään kolmen sekunnin kuluessa. Terän pysähdyttyä suhinaa ei saa enää kuulua. Terän jarrutusaika voidaan mitata ajanottokellolla.

13.2 Polttomoottorin

käynnistäminen (RM 650 T, RM 650 V, RM 655 V) ● Tarkasta öljymäärä ja polttoaineen määrä. (Ö 8.6) ● 1 Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● 2 Vedä käynnistysnaru (2) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynnistysnaru (2) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen. ● Toista toimenpide, kunnes polttomoottori käynnistyy.

13. Laitteen käyttöönotto

Loukkaantumisvaara! Jos teräjarru/-kytkin ei toimi kuvatulla tavalla (esimerkiksi terän jarrutusaika ylittää kolme sekuntia tai pois kytketystä leikkuuterästä kuuluu edelleen suhinaa), laitetta ei saa ottaa käyttöön. Sammuta tällöin polttomoottori, irrota sytytystulpan pistoke ja teetä korjaukset asiantuntevalla ammattilaisella. STIHL suosittelee STIHL-ammattiliikettä. Laitevaurion vaara! Älä käynnistä polttomoottoria korkeassa ruohikossa. Jos käynnistäminen on vaikeaa, valitse korkeampi leikkuukorkeus. Polttomoottori käy käynnistyksen jälkeen kiinteän kaasun ansiosta aina optimaalisella käyttökierrosluvulla. 160478 111 9953 B - FI

13.3 Polttomoottorin käynnistys

(RM 650 VE) ● Tarkasta öljymäärä ja polttoaineen määrä. (Ö 8.6) ● Akun tarkastus: Tarkasta varaustila ja lataa akku tarvittaessa. (Ö 9.5) ● 1 Aseta akku (3) paikalleen. ● 2 Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. ● 3 Paina käynnistysnuppia (4) enintään 3–5 sekuntia, ja päästä sitten irti. Ellei polttomoottori käynnisty, pidä 10 sekunnin tauko ennen seuraavaa käynnistysyritystä. Vältä toistuvaa käynnistämistä polttomoottorin käydessä.

13.4 Polttomoottorin

pysäyttäminen (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) ● Sammuta polttomoottori päästämällä irti moottorin pysäytysvivusta (1). Polttomoottori ja leikkuuterä pysähtyvät muutamassa sekunnissa. ● RM 650 VE: Jos laite jätetään ilman valvontaa, irrota akku, säilytä sitä erillään laitteesta ja suojaa se asiattomalta käytöltä (esimerkiksi lapset).

13.5 Polttomoottorin

käynnistäminen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Tarkasta öljyn ja polttoaineen määrä. (Ö 8.6) ● RM 650 VS, RM 655 RS, RM 655 VS: 1 Siirrä kaasuvipu (1) I- asentoon. ● RM 655 YS: 1 Kun polttomoottori on kylmä, siirrä kaasuvipu (1) rikastinasentoon. Kun polttomoottori on lämmin tai sää helteinen, siirrä kaasuvipu (1) I-asentoon. ● 2 Vedä käynnistysnaru (2) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen voimakkaasti käsivarren pituudelle asti. Ohjaa naru rauhallisesti takaisin, jotta käynnistin saa kelattua sen moitteettomasti paikalleen. ● Toista käynnistystoimi, kunnes polttomoottori käynnistyy. ● RM 655 YS: Siirrä kaasuvipu (1) I-asentoon.

13.6 Leikkuuterän päällekytkentä

(RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● 1 Vedä terän pysäytysvipu (1) työntöaisaa vasten ja pidä se siinä. Tällöin terän kytkentävipu (2) vapautuu. ● 2 Kytke leikkuuterä päälle vetämällä terän kytkentävipu (2) nopeasti vasteeseen asti suoraan työntöaisan suuntaisesti taakse. Se lukittuu vasteeseen päällekytkettyyn asentoon ja siitä voidaan päästää irti.

13.7 Leikkuuterän irtikytkentä

(RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Kytke leikkuuterä pois toiminnasta päästämällä irti terän pysäytysvivusta (1). Teräkytkimen vipu (2) vapautuu ja palautuu lähtöasentoon. Leikkuuterä kytketään pois päältä pois ja jarrutetaan pysähdyksiin, ja polttomoottori käy edelleen. Laitevaurion vaara! Älä käynnistä polttomoottoria korkeassa ruohikossa. Jos käynnistäminen on vaikeaa, valitse korkeampi leikkuukorkeus. Polttomoottori käy käynnistyksen jälkeen kiinteän kaasun ansiosta aina optimaalisella käyttökierrosluvulla.

Laitevaurion vaara! Älä kytke leikkuuterää päälle korkeassa ruohikossa ja kytke se päälle vain polttomoottorin maksimikierrosluvulla. Tee kytkentä aina ripeästi, jotta teräkytkin ei kulu turhaan.

13.8 Polttomoottorin

pysäyttäminen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Kytke leikkuuterä aina pois päältä ennen polttomoottorin sammuttamista. (Ö 13.7) ● Sammuta polttomoottori siirtämällä kaasuvipu (1) 0- asentoon.

Ruohonleikkurissa on takaveto. RM 650 T: Yksi vakionopeuksinen ajovaihde eteenpäin 3,5 km/h RM 655 RS: Yksi vakionopeuksinen ajovaihde eteenpäin 4,2 km/h RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Ajon aikana ajonopeuden vivulla portaattomasti säädettävä ajovaihde eteenpäin RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: 2,6–4,6 km/h RM 655 YS: 0,5–6,3 km/h Vedon päällekytkentä: ● Käynnistä polttomoottori. (Ö 13.2), (Ö 13.5) ● Vedä vedon sanka (1) työntöaisaa vasten ja pidä siinä. Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin. Etenemisnopeuden säätö: ● Ajonopeuden lisääminen: Paina ajonopeuden vipua (2) ajon aikana eteen. ● Ajonopeuden vähentäminen: Vedä ajonopeuden vipua (2) ajon aikana taakse. Vedon poiskytkentä: ● Päästä vedon sanka (1) vapaaksi. Veto kytkeytyy pois päältä ja ruohonleikkuri pysähtyy. Polttomoottori käy edelleen.

13.10 Ruohonkeruusäiliön

tyhjennys ● Irrota ruohonkeruusäiliö. (Ö 9.7) ● Avaa ruohonkeruusäiliö lukituskorvakkeesta (1). Käännä ruohonkeruusäiliön yläosa (2) auki ja pidä sitä paikallaan. Käännä ruohonkeruusäiliötä taakse ja tyhjennä leikkuujäte. Ruohonkeruusäiliö on kätevä tyhjentää, kun pidät kiinni ruohonkeruusäiliön ylä- ja alaosan kahvoista (3, 4). ● Sulje ruohonkeruusäiliö. ● Kiinnitä ruohonkeruusäiliö. (Ö 9.7)

Ammattiliikkeen suorittama vuosittainen huolto: Ammattiliikkeen tulisi tarkastaa ruohonleikkuri vuosittain. STIHL suosittelee STIHL-ammattiliikettä.

14.2 Laitteen puhdistus

Huoltoväli: Jokaisen käyttökerran jälkeen Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.

Laitevaurion vaara! Paina vedon sanka aina vasteeseen asti vaihteiston seurannaisvaurioiden välttämiseksi. RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: Vario-vaihteiston vaurion vaara! Siirrä ajonopeuden vipua (2) vain polttomoottorin käydessä. Loukkaantumisvaara! Ennen kuin irrotat ruohonkeruusäiliön, sammuta polttomoottori, kytke leikkuuterä pois päältä ja anna sen pysähtyä. Täysi ruohonkeruusäiliö voi painaa jopa 20 kg.

Loukkaantumisvaara! Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (Ö 5.). 250478 111 9953 B - FI

Puhdistusasento: ● RM650T, RM650V, RM650VS, RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: Irrota käynnistysnaru narunohjaimesta. (Ö 8.3) ● Irrota tarvittaessa silppurikiila (Ö 8.5) tai ruohonkeruusäiliö. (Ö 9.7) ● Seiso laitteen oikealla puolella, kun käännät laitteen ylös. ● Säädä työntöaisan yläosa matalimpaan asentoon (vasteeseen asti; lukkovipu ei lukitu tähän asentoon). (Ö 9.3) ● Avaa oikealla kädellä poistoluukku (2) ja pidä sitä auki. ● Tartu vasemmalla kädellä kuvan mukaisesti konsoliin ja pidä poistoluukkua auki. Paina samalla lukkovipu (3) peukalolla alas ja pidä siinä. ● Tartu oikealla kädellä laitteen etuosan kantokahvaan ja kallista hitaasti taakse, kunnes työntöaisa on kuvan mukaisesti alustaa vasten. ● Päästä irti poistoluukusta (2) ja lukkovivusta (3) ja tarkista laitteen asennon tukevuus. Puhdistusohjeita: ● Irrota lika pienellä määrällä vettä, harjalla tai pyyhkeellä. Älä suuntaa vesisuihkua polttomoottorin osiin, tiivisteisiin tai laakerikohtiin. Käytä tarvittaessa erikoispuhdistusainetta (esimerkiksi STIHLin erikoispuhdistusainetta). ● Irrota ensin runkoon tarttuneet ruohojäänteet puutikulla. ● Puhdista aina leikkuuterä asianmukaisesti äläkä missään tapauksessa poista epäpuhtauksia lyömällä leikkuuterää (esimerkiksi vasaralla). ● Puhdista polttomoottorin jäähdytysrivat. ● Puhdista ruohonkeruusäiliö ja silppurikiila laitteesta erillään juoksevalla vedellä ja harjalla.

14.3 Terän kuluneisuuden

tarkistus Huoltoväli: Ennen jokaista käyttökertaa ● Kallista ruohonleikkuri puhdistusasentoon. (Ö 14.2) ● Puhdista terä (1). ● Tarkasta terän paksuus A vähintään viidestä kohdasta työntömitalla. Varsinkin terän siipien kohdalla on noudatettava vähimmäispaksuutta. ● Tarkista vähimmäisleveys B työntömitalla kapeimmasta kohdasta terän siipien takaa. Terän paksuus A: > 2,0 mm Vähimmäisleveys B: > 55 mm Terä on vaihdettava, jos – se on vaurioitunut (uria tai halkeamia) – mittausarvot saavutetaan yhdessä tai useammassa paikassa tai ne ovat sallittujen rajojen ulkopuolella. Jos ruohonleikkuriin on asennettu lisävarusteena saatava terä, noudatetaan eri kulumisrajoja (katso lisävarusteen käyttöohjeet).

14.4 Terän irrotus ja kiinnitys

Terän irrotus: ● Kallista ruohonleikkuri puhdistusasentoon. (Ö 14.2) ● Pidä kiinni terästä (1) ja kierrä teräruuvi (2) irti. ● Poista terä (1), teräruuvi (2) ja lukkolevy (3). Loukkaantumisvaara! Sammuta polttomoottori, vedä sytytystulpan pistoke irti, irrota akku (RM 650 VE) ja anna laitteen jäähtyä. Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (ajamalla). Laite on luotettavassa puhdistusasennossa vain, kun poistoluukku on auki. Loukkaantumisvaara! Terä kuluu eri lailla sen käyttöpaikan ja -ajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin. Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.

DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Terän kiinnitys: ● Puhdista terän vastinpinta ja teräholkki tai teräpidin. ● Aseta terä (1) ylöstaivutetut siivet ylöspäin (laitetta kohti) teräholkille tai teräpitimelle (5). ● Aseta uusi lukkolevy (3) kuvan mukaisesti paikalleen, kierrä teräruuvi (2) kiinni ja kiristä se. Kiristystiukkuus:

14.5 Leikkuuterän teroitus

STIHL suosittelee jättämään leikkuuterän teroituksen ammattilaisen tehtäväksi. Jos terä teroitetaan väärin (esimerkiksi väärä teroituskulma tai epätasapaino), laitteen toiminta häiriintyy. Teroitusohjeet: ● Irrota leikkuuterät (Ö 14.4). ● Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys heikkenee. ● Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi. ● Noudata 30°:n teroituskulmaa. ● Poista mahdollinen hiontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla. ● Huomioi kulumisrajat. (Ö 14.3)

Huoltoväli: Katso polttomoottorin käyttöohjeet. Yleisiä ohjeita: Noudata polttomoottorin käyttöohjeissa olevia käyttö- ja huolto-ohjeita. Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljyä ja että öljy ja ilmansuodatin vaihdetaan säännöllisesti. Suositellut öljynvaihtovälit sekä moottoriöljyä ja öljyn täyttömäärää koskevat tiedot voit katsoa niin ikään polttomoottorin käyttöohjeista. Jäähdytysrivat täytyy pitää aina puhtaina polttomoottorin riittävän jäähdytyksen takaamiseksi.

14.7 Akun ja latauslaitteen huolto

Huoltoväli: Katso polttomoottorin käyttöohjeet.

14.8 Pyörät ja vaihteisto

Pyörien laakerit eivät vaadi huoltoa. Vaihteisto ei vaadi huoltoa.

14.9 Nurmitelan huolto

Käyttöketju on voideltava säännöllisesti, mutta kuulalaakerit ja telat eivät vaadi huoltoa. Huoltoväli: kerran vuodessa tai tarpeen mukaan ● Avaa huoltoa varten ruuvi (1, Torx 25) ja poista suojus (2). ● Voitele käyttöketju yleisrasvalla.

14.10 Teräjarru/-kytkin (RM 650 VS,

RM655RS, RM655VS, RM655YS) Huoltoväli: vuosittain Teräjarru/-kytkin (BBC) altistuu normaalille kulumiselle. Sen saa huoltaa vain koulutettu henkilöstö. STIHL suosittelee STIHL- ammattiliikettä.

14.11 Vedon kytkentävaijerin

säätö (RM 655 YS) Huoltoväli: Ennen ensimmäistä käyttökertaa tai tarvittaessa Vaijeri on säädettävä, – ennen kuin laitetta käytetään ensimmäisen kerran – jos maksimiajonopeutta ei saavuteta. – jos veto on jatkuvasti päällä. Tällöin ruohonleikkuri lähtee liikkeelle tahattomasti käynnistysnarua vedettäessä, vaikka vedon sankaa ei käytetä. Loukkaantumisvaara! Terän (1) saa kiinnittää vain kuvan osoittamalla tavalla. Korvakkeiden (4) on osoitettava alaspäin ja ylöstaivutettujen teräsiipien on osoitettava ylöspäin. Noudata tarkasti teräruuvin määrättyä kiristystiukkuutta, sillä leikkuukoneiston kiinnityksen pitävyys riippuu siitä. Lukitse teräruuvi (2) lisäksi Loctite 243:lla. Vaihda lukkolevy (3) aina terän kiinnityksen yhteydessä ja teräruuvi (2) aina terän vaihdon yhteydessä.

Vaijerin säätö ● Vedä ajonopeuden vipu (1) kokonaan taakse. ● Löysää vaijeria (4) avaamalla muttereita (2, 3). ● Käynnistä polttomoottori. (Ö 13.5) ● Vedä vedon sanka työntöaisaa vasten ja pidä siinä. (Ö 13.9) ● Kiristä vaijeria (4) mutterilla (3), kunnes veto kytkeytyy. Päästä sitten irti vedon sangasta, pysäytä polttomoottori ja kiristä mutteri (2). ● Tarkastus: Kun vedon sankaa ei käytetä, vaijeri on hieman kireällä ja laitetta voi vetää taaksepäin ilman, että pyörät jumiutuvat.

kuluneisuuden tarkistus Huoltoväli: vuosittain ● Kallista ruohonleikkuri puhdistusasentoon. (Ö 14.2) ● Mittaa vasemman ja oikean suojalistan paksuus. RM650T, RM650V, RM650VE, RM 650 VS: A > 8 mm Kun mittausarvo alitetaan jossain kohtaa, vaihdata runko ammattiliikkeessä. STIHL suosittelee STIHL-ammattiliikettä. RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: A > 1 mm Suojalistat on vaihdettava, kun rungon alapuoli on kulunut raja-arvoon asti tai suojalistat eivät enää peitä runkoa kokonaan.

14.13 Varastointi ja pitkäaikaissäilytys

(talvisäilytys) Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi. Korjaa mahdolliset toimintahäiriöt ennen varastointia. Laitteen on aina oltava käyttökuntoinen. Tyhjennä polttoainesäiliö ja kaasutin ennen varastointia (esimerkiksi ajamalla). Huolehdi lisäksi seuraavista toimista ennen laitteen pidempää varastointia (talvisäilytystä): ● Puhdista huolellisesti kaikki laitteen ulkopuoliset osat. ● Öljyä tai rasvaa hyvin kaikki liikkuvat osat. ● Ruuvaa sytytystulppa irti (katso polttomoottorin käyttöohjeet) ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa (vedä käynnistysnarusta). ● Kierrä sytytystulppa kiinni (katso polttomoottorin käyttöohjeet). ● Suorita öljynvaihto (katso polttomoottorin käyttöohjeet). RM 650 VE: ● Irrota akku ja säilytä sitä erillään laitteesta asiattomien henkilöiden ulottumattomissa kuivassa, pölyttömässä ja pakkaselta suojatussa tilassa. ● Lataa akku täyteen ennen käyttökauden alkua. (Ö 9.5)

Laitteen kantaminen: ● Nosta laitetta vain kantokahvasta (1) ja työntöaisasta (2). Pidä vartalosi, etenkin jalat, aina riittävän etäällä leikkuuterästä.

Palovaara! Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.

Loukkaantumisvaara! Huomioi kappaleen "Turvallisuutesi vuoksi" ohjeet ennen kuljetusta. (Ö 5.) Käytä aina kuljetuksen aikana sopivaa suojavaatetusta (turvajalkineita ja tukevia käsineitä). Vedä sytytystulpan pistoke irti aina ennen nostamista ja kuljetusta. STIHL suosittelee turvallisuussyistä, että laitetta nostaa ja kantaa aina kaksi henkilöä. Huomioi kappaleessa "Tekniset tiedot" ilmoitettu paino ennen nostamista.

DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Laitteen sitominen kiinni: ● Varmista laite sopivilla kiinnitysvälineillä kuljetusalustalle ja kuljeta sitä aina kaikkien neljän pyörän varassa. ● Kiinnitä vaijerit tai hihnat työntöaisan konsoliin (3) tai runkoon (4). Ruohojäte ei kuulu roskien joukkoon, vaan se tulee kompostoida. Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää vastaavasti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Noudata hävittämisessä luvun "Hävittäminen" ohjeita. (Ö 5.10) Saat tietoa jätteiden asianmukaisesta hävittämisestä jälleenmyyjältäsi tai kierrätyskeskuksista. Hävitä akut ja muut ongelmajätteet aina asianmukaisesti. Noudata paikallisia määräyksiä. Akkua ei saa hävittää talousjätteen mukana, vaan se pitää toimittaa ammattiliikkeeseen tai ongelmajätteiden keräyspisteeseen. ● Irrota akku (Ö 9.5) ja hävitä se erillään ruohonleikkurista. Tärkeitä huolto- ja hoito-ohjeita Bensiinikäyttöinen ruohonleikkuri (STIHL RM) STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä. Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:

STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan. Näitä osia ovat esimerkiksi – leikkuuterä – ruohonkeruusäiliö – kiilahihna – käyttöketju (RM 655 RS) – suojalistat (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS) – akku (RM 650 VE).

2. Tämän käyttöoppaan noudattaminen

STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: – tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset – poltto- ja voiteluaineiden käyttö, joita STIHL ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy, katso polttomoottorin valmistajan ohjeet) – sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä tai sopivia taikka jotka ovat laadultaan heikkoja – tuotteen määräystenvastainen käyttö – tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa – tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti. Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat esimerkiksi – epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot

16. Ympäristönsuojelu

– liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa. Leikkuuterä malleille RM 650 T, RM 650 V, RM 650 VE, RM 650 VS:

Leikkuuterä malleille RM 655 V, RM 655 VS, RM 655 YS:

Leikkuuterä malleille RM 655 RS:

vaatimustenmukaisuusvakuutus Ruohonleikkuri STIHL RM 650.0 T/ V/ VS, RM 650.1 VE, RM 655.0 V/YS, RM 655.1 RS/ VS STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone – Rakenne: Ruohonleikkurit – tuotemerkki: STIHL – tyyppi: RM 650.0 T, RM 650.0 V, RM

650.1 VE, RM 650.0 VS, RM 655.1 RS,

RM 655.0 V, RM 655.1 VS, RM 655.0 YS – Leikkuuleveys RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 48 cm – Leikkuuleveys RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 53 cm – Sarjatunnus: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 6364 RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 6374 täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2 ja EN 14982. Ilmoitetun laitoksen nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431 Nürnberg, Saksa Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII. RM 650.0 T, RM 650.0 V, RM 650.0 VS – Mitattu äänentehotaso: 95.3 dB(A) – Taattu äänentehotaso: 96 dB(A) RM 650.1 VE – Mitattu äänentehotaso: 95,3 dB(A) – Taattu äänentehotaso: 96 dB(A) RM 655.0 V – Mitattu äänentehotaso: 97,5 dB(A) – Taattu äänentehotaso: 98 dB(A) RM 655.1 RS, RM 655.1 VS – Mitattu äänentehotaso: 97,2 dB(A) – Taattu äänentehotaso: 98 dB(A) RM 655.0 YS – Mitattu äänentehotaso: 97,4 dB(A) – Taattu äänentehotaso: 98 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty ruohonleikkuriin. Langkampfen, 02.06.2021 STIHL Tirol GmbH

Teräruuvi ja lukkolevy on uusittava terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa STIHL- ammattiliikkeestä.

19. Vaatimustenmukaisuusv

akuutus305 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI psta Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja psta Sven Zimmermann, laatuosaston johtaja

RM 650.0 T, RM 650.0 V, RM 650 VE, RM 650.0 VS: Sarjatunnus: 6364 Leikkuuleveys 48 cm Leikkuukoneisto teräpalkki Teräpalkin kierrosluku 2800 1/min Leikkuukorkeus 25 - 85 mm Teräruuvin kiristystiukkuus 60 - 65 Nm Etupyörien Ø 200 mm Takapyörien Ø 230 mm Ruohonkeruusäiliön täyttömäärä 70 l Pituus 167 cm Leveys 52 cm Korkeus 112 cm Polttomoottori Rakenne 4-tahtinen polttomoottori Nimellisteho nimelliskierrosluvulla 2,6 - 2800 kW - 1/min RM 650.0 T: Polttomoottorin tyyppimerkintä Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite Narukäynnistys Teräpalkin veto jatkuva Takapyörien veto yksivaihteinen vaihteisto Paino 45 kg Polttoainesäiliö 1,4 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Epävarmuus K

:1,1dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

81 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,80 m/s² Epävarmuus K

1,90 m/s² Mittaus EN ISO 5395-2, EN 20643 mukaan RM 650.0 V: Polttomoottorin tyyppimerkintä Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite Narukäynnistys Teräpalkin veto jatkuva Takapyörien veto Vario-vaihteisto Paino 46 kg Polttoainesäiliö 1,4 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Epävarmuus K

:1,1dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

81 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,80 m/s² Epävarmuus K

1,90 m/s² Mittaus EN ISO 5395-2, EN 20643 mukaan RM 650.1 VE: Polttomoottorin tyyppimerkintä EVC 300 E Iskutilavuus 166 ccm Litium-ioni-akku ja latauslaite katso poltto- moottorin käyttöohjeet Käynnistyslaite Sähkökäynnistin Teräpalkin veto jatkuva Takapyörien veto Vario-vaihteisto0478 111 9953 B - FI

Paino 44 kg Polttoainesäiliö 0,9 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Epävarmuus K

:1,1dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

82 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,00 m/s² Epävarmuus K

1,50 m/s² Mittaus EN ISO 5395-2, EN 20643 mukaan RM 650.0 VS: Polttomoottorin tyyppimerkintä Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite Narukäynnistys Teräpalkin veto BBC Takapyörien veto Vario-vaihteisto Paino 50 kg Polttoainesäiliö 1,4 Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 96 dB(A) Epävarmuus K

:1,1dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

81 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

3,80 m/s² Epävarmuus K

1,90 m/s² Mittaus EN ISO 5395-2, EN 20643 mukaan RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: Sarjatunnus: 6374 Leikkuuleveys 53 cm Leikkuukoneisto teräpalkki Teräpalkin kierrosluku 2800 1/min Leikkuukorkeus 25 - 85 mm Leikkuukorkeus (RM 655.1 RS) 20 - 80 mm Teräruuvin kiristystiukkuus 60 - 65 Nm Etupyörien Ø 200 mm Takatelan Ø 90 mm Ruohonkeruusäiliön täyttömäärä 70 l Pituus 171 cm Leveys 59 cm Korkeus 112 cm RM 655.1 RS: Teräpalkin käyttö BBC Telan käyttö Yksivaihteinen vaihteisto Paino 56 kg Polttomoottori Rakenne 4-tahtinen polttomoottori Valmistaja, tyyppi Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite narukäynnistys Nimellisteho nimelliskierrosluvulla 2,6 - 2800 kW - 1/min Polttoainesäiliö 1,4 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 98 dB(A) Epävarmuus K

: xx dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

84 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

1,40 m/sec Mittaus EN ISO 5395-2, EN 20643 mukaan RM 655.0 V: Teräpalkin käyttö Jatkuva Takapyörien veto Vario-vaihteisto Paino 46 kg Polttomoottori Rakenne 4-tahtinen polttomoottori Valmistaja, tyyppi Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite narukäynnistys307 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI Litium-ioni-akkujen kuljetus: RM 650 VE: Akkua koskevat vaarallisten aineiden kuljetukselle asetetut vaatimukset. Akku on luokiteltu YK3480:n (litium-ioniakku) mukaisesti ja tarkastettu YK:n käsikirjan Kokeet ja kriteerit osan III kappaleen 38.3 mukaisesti. Käyttäjä voi kuljettaa nämä akut tieliikenteessä ilman lisäehtoja laitteen käyttöpaikalle. Ilma- tai merikuljetuksessa on noudatettava maakohtaisia määräyksiä. Lisää kuljetusohjeita – katso http://www.stihl.com/safety-data-sheets

REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä. Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach Nimellisteho nimelliskierrosluvulla 2,6 - 2800 kW - 1/min Polttoainesäiliö 1,4 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 98 dB(A) Epävarmuus K

:0,9dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

84 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

1,90 m/sec Mittaus EN ISO 5395-2, EN 20643 mukaan RM 655.1 VS: Teräpalkin käyttö BBC Takapyörien veto Vario-vaihteisto Paino 50 kg Polttomoottori Rakenne 4-tahtinen polttomoottori Valmistaja, tyyppi Kohler HD775 Iskutilavuus 173 ccm Käynnistyslaite narukäynnistys Nimellisteho nimelliskierrosluvulla 2,6 - 2800 kW - 1/min Polttoainesäiliö 1,4 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 98 dB(A) Epävarmuus K

:xxdB(A) Mittaus standardin EN ISO 5395-2 mukaan Äänenpainetaso työ- pisteessä L

84 dB(A) Epävarmuus K

2dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

1,90 m/sec Mittaus EN ISO 5395-2, EN 20643 mukaan RM 655.0 YS: Teräpalkin käyttö BBC Takapyörien veto Hydrovaihteisto Paino 56 kg polttomoottori Rakenne 4-tahtinen polttomoottori Valmistaja, tyyppi Kawasaki

Iskutilavuus 179 ccm Käynnistyslaite narukäynnistys Nimellisteho nimelliskierrosluvulla 2,9 - 2800 kW - 1/min Polttoainesäiliö 1,6 l Melupäästöt Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 98 dB(A) Epävarmuus K

:1,0dB(A) Mittaus standardin EN ISO 5395-2 mukaan: Äänenpainetaso työ- pisteessä L

84 dB(A) Epävarmuus K

2 dB(A) Käteen ja käsivarteen kohdistuva tärinä Ilmoitettu tärinäarvo standardin EN 12096 mukaan: Mitattu arvo a

Häiriö: Polttomoottori ei käynnisty. Mahdollinen syy: – RM650T, RM650V, RM650VE, RM 655 V: Moottorin pysäytysvipua ei ole painettu. – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Kaasuvipu on pysäytysasennossa. – RM 650 VE: Akku on purkautunut tai viallinen. – Ei polttoainetta säiliössä; polttoaineputki tukossa. – Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta. – Ilmansuodatin on likainen. – Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohdin huonosti kiinni pistokkeessa. – Sytytystulppa nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen. – Ruohonleikkurin runko on tukkeutunut. – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Kaasusäädön vaijeri on irronnut paikaltaan tai vaurioitunut (esimerkiksi taittunut). Korjaus: – RM650T, RM650V, RM655V: Paina moottorin pysäytysvipua työntöaisaa vasten ja pidä siinä. (Ö 10.2) – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Siirrä kaasuvipu rikastin- tai käynnistysasentoon. (Ö 13.5) – RM 650 VE: Lataa tai vaihda akku. (Ö 9.5) – Tankkaa polttoainetta; puhdista polttoaineputki. # – Käytä aina lyijytöntä matalaoktaanista bensiiniä; puhdista kaasutin. # – Puhdista ilmansuodatin. # – Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen välinen liitos. # – Puhdista tai vaihda sytytystulppa; säädä tulpan kärkiväli. # – Puhdista ruohonleikkurin runko – vedä sitä ennen sytytystulpan pistoke irti ja mallissa RM 650 VE irrota lisäksi akku. (Ö 9.5) – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Kiinnitä tai vaihda kaasusäädön vaijeri. # Häiriö: Käynnistys on vaikeaa tai polttomoottorin teho heikkenee. Mahdollinen syy: – Ruohonleikkurin runko on tukkeutunut. – Leikataan liian matalalla leikkuukorkeudella tai liian suurella nopeudella. – Polttoainesäiliössä ja kaasuttimessa on vettä; kaasutin on tukossa. – Polttoainesäiliö on likainen. – Ilmansuodatin on likainen. – Sytytystulppa on nokinen. Korjaus: – Puhdista ruohonleikkurin runko – vedä sitä ennen sytytystulpan pistoke irti ja mallissa RM 650 VE vedä lisäksi akku irti. (Ö 9.5) – Sovita leikkuukorkeus tai alenna nopeutta. – Tyhjennä polttoainesäiliö ja puhdista polttoaineputki ja kaasutin #. – Puhdista polttoainesäiliö #. – Puhdista tai vaihda ilmansuodatin @,

– Puhdista sytytystulppa #. Häiriö: Polttomoottori kuumenee huomattavasti. Mahdollinen syy: – Polttomoottorissa on liian vähän öljyä. – Jäähdytysrivat ovat likaiset. Korjaus: – Vaihda moottoriöljy. (Ö 8.6) – Puhdista jäähdytysrivat. (Ö 14.2) Häiriö: Veto ei kytkeydy vedon sankaa käytettäessä. Mahdollinen syy: – RM 655 YS: Vedon kytkentävaijeri on säädetty väärin. – Vedon kytkentävaijeri on viallinen (esimerkiksi taittunut). – Kiilahihna on kulunut. – Vaihteisto on viallinen. Korjaus: – RM 655 YS: Tarkasta vaijerin säätö. (Ö 14.11) – Vaihda vaijeri. # – Vaihda kiilahihna. # – Vaihda vaihteisto. # Häiriö: Nopeussäätö ei toimi. Mahdollinen syy: – Ajonopeuden vipua on siirretty väärään suuntaan.

# Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL- liikettä. @ Katso polttomoottorin käyttöohjeet.309 DEENFRNLITESPTNOSVDAPLSLSKTR FI 0478 111 9953 B - FI – Vedon kytkentävaijeri on irronnut paikaltaan tai vaurioitunut (esimerkiksi taittunut). Korjaus: – Siirrä ajonopeuden vipu oikeaan suuntaan. (Ö 13.9) – Kiinnitä tai vaihda vaijeri. # Häiriö: Leikkuukanava on tukossa. Mahdollinen syy: – Leikkuuterä on kulunut. – Ruohoa leikataan liian korkeassa tai liian märässä ruohikossa. – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Polttomoottorin kierrosluku on liian alhainen. Korjaus: – Vaihda leikkuuterä. (Ö 14.4) – Sovita leikkuukorkeus ja -nopeus leikkuuolosuhteita vastaaviksi. (Ö 12.), (Ö 9.4) – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Työnnä kaasuvipu käynnistysasentoon. (Ö 13.5) Häiriö: Leikkuujälki on epätasainen, ruoho kellastuu. Mahdollinen syy: – Terä on tylsä tai kulunut. – Leikkuunopeus leikkuukorkeuteen nähden on liian suuri. – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Polttomoottorin kierrosluku on liian alhainen. Korjaus: – Teroita tai vaihda terä. (Ö 14.3), (Ö 14.4), # – Vähennä leikkuunopeutta ja/tai valitse oikea leikkuukorkeus (älä leikkaa matalimmalla leikkuukorkeudella). (Ö 9.4), (Ö 13.9) – RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Siirrä kaasuvipu käynnistysasentoon. (Ö 13.5) Häiriö: Käytön aikana esiintyy voimakasta tärinää. Mahdollinen syy: – Teräruuvi on löystynyt. – Terä on epätasapainossa virheellisen teroituksen tai murtuman vuoksi. – Leikkuuyksikkö on viallinen. – Polttomoottori ei ole kunnolla kiinni. Korjaus: – Kiristä teräruuvi. (Ö 14.4) – Teroita (tasapainota) tai vaihda terä. (Ö 14.5), # – Tarkasta terä, teräakseli ja terän kiinnitys ja korjaa ne tarvittaessa. # – Kiristä polttomoottorin kiinnitysruuvit. #

22.1 Luovutustodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL- ammattiliikkeelle. Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu Seuraavan huollon päivämäärä 320478 111 9953 B - FI
