Informácie o produkte

Značka : STIHL

Model : RM 650 VE

Kategória : Kosačka na trávu

Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod RM 650 VE - STIHL a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. RM 650 VE značky STIHL.

NÁVOD NA OBSLUHU RM 650 VE STIHL

DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK Milá zákazníčka, milý zákazník, teší nás, že ste sa rozhodli pre výrobok spoločnosti STIHL. Naše výrobky vyvíjame a vyrábame v špičkovej kvalite podľa požiadaviek našich zákazníkov. Tým vznikajú výrobky s vysokou spoľahlivosťou aj pri extrémnom namáhaní. Spoločnosť STIHL je tiež zárukou kvalitného servisu. Naše špecializované predajne zabezpečujú kompetentné poradenstvo a zaškolenie, ako aj rozsiahlu technickú podporu. Ďakujeme vám za vašu dôveru a želáme vám veľa radosti s výrobkom spoločnosti STIHL. Dr. Nikolas Stihl DÔLEŽITÉ! PRED POUŽITÍM PREČÍTAJTE A USCHOVAJTE. Vytlačené na papieri bielenom bez chlóru. Papier je recyklovateľný. Ochranný obal neobsahuje halogény.

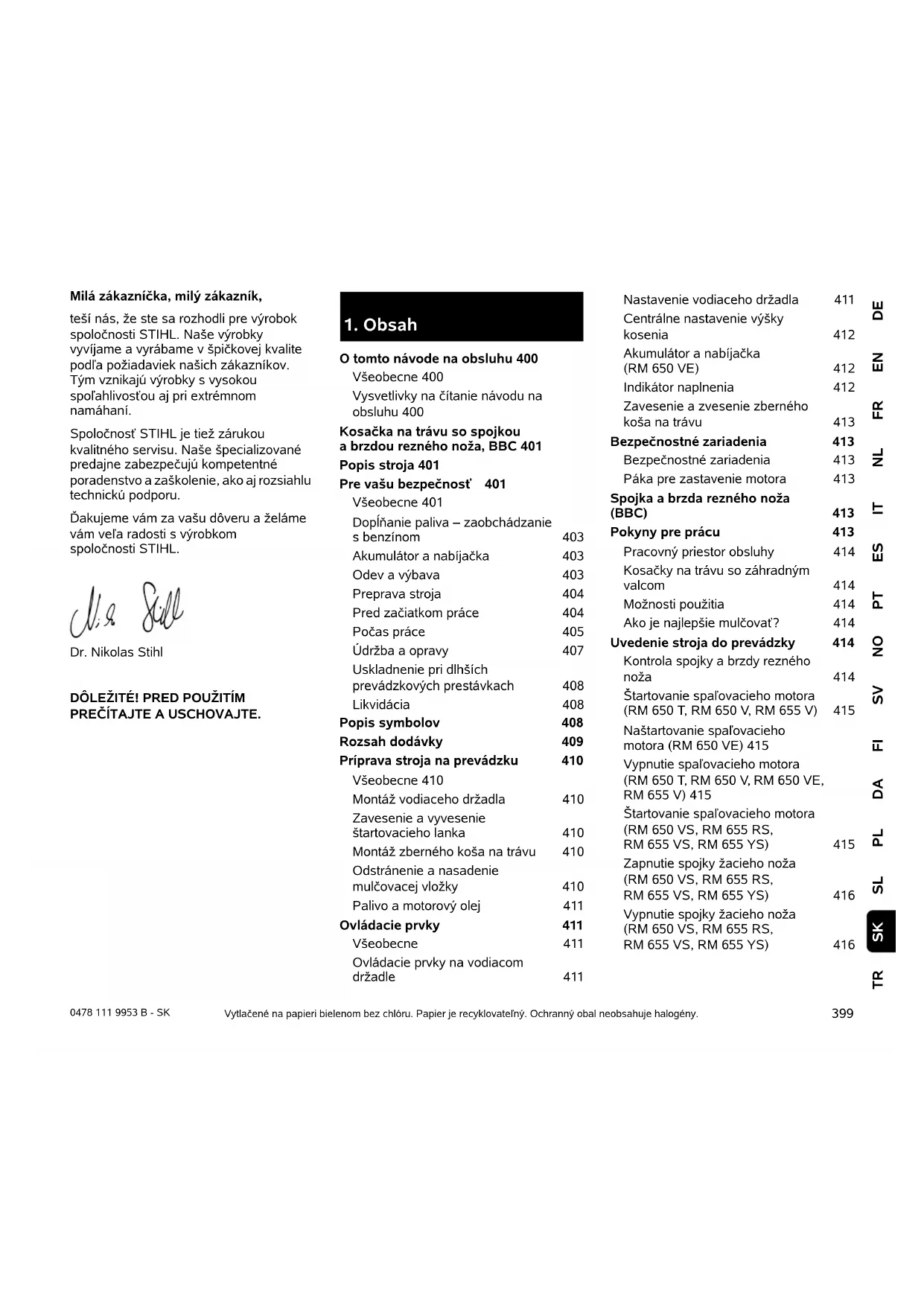

O tomto návode na obsluhu 400 Všeobecne 400 Vysvetlivky na čítanie návodu na obsluhu 400 Kosačka na trávu so spojkou a brzdou rezného noža, BBC 401 Popis stroja 401 Pre vašu bezpečnosť 401 Všeobecne 401 Dopĺňanie paliva – zaobchádzanie s benzínom 403 Akumulátor a nabíjačka 403 Odev a výbava 403 Preprava stroja 404 Pred začiatkom práce 404 Počas práce 405 Údržba a opravy 407 Uskladnenie pri dlhších prevádzkových prestávkach 408 Likvidácia 408 Popis symbolov 408 Rozsah dodávky 409 Príprava stroja na prevádzku 410 Všeobecne 410 Montáž vodiaceho držadla 410 Zavesenie a vyvesenie štartovacieho lanka 410 Montáž zberného koša na trávu 410 Odstránenie a nasadenie mulčovacej vložky 410 Palivo a motorový olej 411 Ovládacie prvky 411 Všeobecne 411 Ovládacie prvky na vodiacom držadle 411 Nastavenie vodiaceho držadla 411 Centrálne nastavenie výšky kosenia 412 Akumulátor a nabíjačka (RM 650 VE) 412 Indikátor naplnenia 412 Zavesenie a zvesenie zberného koša na trávu 413 Bezpečnostné zariadenia 413 Bezpečnostné zariadenia 413 Páka pre zastavenie motora 413 Spojka a brzda rezného noža (BBC) 413 Pokyny pre prácu 413 Pracovný priestor obsluhy 414 Kosačky na trávu so záhradným valcom 414 Možnosti použitia 414 Ako je najlepšie mulčovať?414 Uvedenie stroja do prevádzky 414 Kontrola spojky a brzdy rezného noža 414 Štartovanie spaľovacieho motora (RM 650 T, RM 650 V, RM 655 V) 415 Naštartovanie spaľovacieho motora (RM 650 VE) 415 Vypnutie spaľovacieho motora (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 415 Štartovanie spaľovacieho motora (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 415 Zapnutie spojky žacieho noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 416 Vypnutie spojky žacieho noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 4160478 111 9953 B - SK

Tento návod na obsluhu je originálny návod na obsluhu od výrobcu v zmysle smernice EÚ 2006/42/EC. Firma STIHL neustále pracuje na ďalšom vývoji a rozširovaní ponuky svojich výrobkov, preto si vyhradzuje právo na zmeny obsahu dodávok, ktoré sa môžu týkať formy, technického vybavenia či príslušenstva. Z tohto dôvodu nemožno na základe údajov a obrázkov uvedených v tomto katalógu vzniesť žiadne právne nároky. V tomto návode na obsluhu sú príp. popísané modely, ktoré nie sú vo vašej krajine dostupné. Tento návod na obsluhu je chránený autorskými právami. Všetky práva zostávajú vyhradené, a to najmä právo na rozmnožovanie, preklady a úpravy prostredníctvom elektronických systémov.

2.2 Vysvetlivky na čítanie návodu na

obsluhu Obrázky a texty popisujú určité manipulačné kroky. V návode na obsluhu sú vysvetlené tiež všetky obrázkové symboly umiestnené na stroji. Smer pohľadu: Definícia smeru pohľadu v tomto návode na obsluhu pri označení smeru „vľavo“ a „vpravo“: Obsluha stroja stojí za strojom a pozerá sa dopredu v smere jazdy. Odkaz na kapitolu: Šípka ukazuje na príslušné kapitoly a podkapitoly, v ktorých môžete nájsť ďalšie vysvetlenie. V nasledujúcom príklade je uvedený odkaz na kapitolu: (Ö 5.) Označenie jednotlivých textových sekvencií: Popísané pokyny môžu byť označené ako niektorý z nasledujúcich príkladov. Manipulačné kroky, ktoré vyžadujú určitý úkon obsluhy: ● Skrutku (1) uvoľnite skrutkovačom, stlačte páku (2) ... Všeobecný súpis úkonov: – použitie stroja na športové alebo súťažné akcie Texty so zvláštnym významom: Pre zdôraznenie zvláštneho významu sú tieto textové úseky v návode na obsluhu označené jedným z nasledujúcich symbolov. Vypnutie spaľovacieho motora (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 416 Pohon kolies 416 Vyprázdnenie zberného koša na trávu 417 Údržba 417 Všeobecne 417 Čistenie stroja 417 Kontrola opotrebovania noža 418 Demontáž a montáž žacieho noža 418 Brúsenie žacieho noža 418 Spaľovací motor 418 Údržba akumulátora a nabíjačky 419 Kolesá a prevodovka 419 Údržba záhradného valca 419 Spojka a brzda rezného noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 419 Nastavenie lanka pohonu kolies (RM 655 YS) 419 Kontrola opotrebovania trecích líšt 419 Uskladnenie a odstavenie stroja (zimná prestávka) 420 Preprava stroja 420 Preprava stroja 420 Ochrana životného prostredia 420 Opatrenia na minimalizovanie opotrebovania a na zabránenie vzniku škôd 421 Bežné náhradné diely 421 Prehlásenie o zhode výrobcom 422 Vyhlásenie o zhode výrobcom EÚ pre kosačku STIHL RM 650.0 T/ V/ VS, RM 650.1 VE, RM 655.0 V/YS, RM 655.1 RS/ VS 422 Technické údaje 422 REACH 425 Hľadanie porúch 426 Servisný plán 427 Potvrdenie o prevzatí 427 Potvrdenie o vykonaní servisných prác 427

2. O tomto návode na

obsluhu Nebezpečenstvo! Nebezpečenstvo nehody a ťažkého úrazu osôb. Na tomto mieste sa musia dodržovať určité predpísané pokyny alebo sa niečo zakazuje. Varovanie! Nebezpečenstvo úrazu osôb. Dodržovaním predpísaných pokynov môžete zabrániť možným úrazom.401 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK Texty vzťahujúce sa na obrázok: Obrázky, ktoré vysvetľujú obsluhu stroja, sú uvedené v návode na obsluhu úplne na začiatku. Symbol fotoaparátu slúži na prepojenie určitého obrázka v obrázkovej časti s príslušným textom v návode na obsluhu. Modely RM 650 VS, RM 655 VS, RM 655 YS, RM 655 RS sú vybavené spojkou-a brzdou-rezného noža (BBC). Ako pri každej modernej kosačke na trávu sa po pustení vodiaceho držadla počas prevádzky rezný nôž v krátkom čase vypne. Systém BBC-zabraňuje, aby pritom nedošlo súčasne aj k zastaveniu spaľovacieho motora. Vďaka tejto funkcii môžu používatelia aj po zastavení rezného noža naďalej používať pohon kolies. Okrem toho je možné napr. vyprázdniť zberný kôš na trávu bez potreby opätovného naštartovania spaľovacieho motora. Aby ste predišli zraneniam alebo poškodeniu stroja, pred prvým uvedením do prevádzky sa najskôr dokonale oboznámte so systémom BBC-! Preštudujte si kapitolu „Spojka-a brzda-rezného noža (BBC)“. (Ö 11.)

Pri práci so strojom je bezpodmienečne nutné dodržiavať nasledujúce bezpečnostné predpisy. Pred prvým uvedením stroja do prevádzky je potrebné si pozorne prečítať celý návod na obsluhu. Návod na obsluhu si starostlivo uložte, aby ste ho mohli použiť neskôr. Dodržiavajte pokyny na obsluhu a údržbu, ktoré sú uvedené v samostatnom návode na obsluhu spaľovacieho motora. Z hľadiska vašej bezpečnosti je nevyhnutné dodržiavať tieto bezpečnostné opatrenia, ktorých zoznam však nie je úplný. Používajte stroj vždy rozumne a zodpovedne a pamätajte na to, že obsluha stroja zodpovedá za úrazy spôsobené ďalším osobám alebo za poškodenie ich majetku. Pozor! Dodržiavaním predpísaných pokynov môžete zabrániť nebezpečenstvu vzniku ľahkých úrazov resp. materiálnych škôd. Upozornenie Informácia, dôležitá pre lepšie využitie funkcií stroja a pre zabránenie možným chybám obsluhy.

3. Kosačka na trávu so

spojkou a brzdou rezného noža, BBC

Nebezpečenstvo poranenia! Kým spaľovací motor pracuje, nikdy nesiahajte do pracovného priestoru rezného noža. Pred dotknutím sa rezného noža vždy vypnite spaľovací motor, nechajte rezný nôž úplne zastaviť a odpojte koncovku zapaľovacej sviečky.

10 Vstavaná trecia lišta (RM 650 T, RM 650 V, RM 650 VS, RM 650 VE) 11 Indikátor výšky kosenia 12 Zaisťovacia páka na prestavenie výšky kosenia 13 Vyhadzovacia klapka 14 Zberný kôš na trávu 15 Indikátor naplnenia zberného koša 16 Výkonový štítok so strojovým číslom 17 Záhradný valec (RM 655 RS) 18 Akumulátor (RM 650 VE)

5. Pre vašu bezpečnosť0478 111 9953 B - SK

Zoznámte sa s ovládacími prvkami a používaním stroja. Stroj smú obsluhovať len osoby oboznámené s návodom na obsluhu stroja a s jeho ovládaním. Pred prvým uvedením do prevádzky musí používateľ absolvovať odborné a praktické zaškolenie. Predávajúci, prípadne iná odborne vyškolená osoba, musí používateľovi vysvetliť bezpečné používanie stroja. Pri tomto školení treba používateľa upozorniť najmä na to, že pri práci so strojom je potrebná maximálna starostlivosť a koncentrácia. Aj keď tento stroj obsluhujete podľa predpisov, stále zostávajú zostatkové riziká. Stroj vrátane všetkých prídavných zariadení sa môže zveriť alebo zapožičať len osobám, ktoré boli s týmto modelom a jeho používaním dôkladne oboznámené. Návod na obsluhu je súčasťou stroja a vždy sa musí poskytovať so strojom. Používajte stroj len oddýchnutý a v dobrom telesnom ako i duševnom stave. Ak máte zdravotné problémy, mali by ste sa informovať u svojho lekára, či vám odporúča prácu so strojom. So strojom sa nesmie pracovať po požití alkoholu, drog alebo liekov, ktoré ovplyvňujú reakčnú schopnosť. Zabezpečte, aby bol používateľ telesne, zmyslovo aj duševne schopný obsluhovať prístroj a pracovať s ním. Ak je používateľ schopný vykonávať tieto činnosti s telesným, zmyslovým alebo duševným obmedzením, môže používateľ pracovať so strojom iba pod dozorom alebo podľa pokynov zodpovednej osoby. Dbajte na to, aby bol používateľ plnoletý alebo je odborne vzdelávaný pod dohľadom v súlade s národnými predpismi. Pozor – nebezpečenstvo úrazu! Kosačka na trávu je určená iba na kosenie trávnika. Iné použitie nie je dovolené a môže byť nebezpečné, alebo môže zapríčiniť poškodenie stroja. Pre zabránenie fyzického úrazu používateľa sa kosačka nesmie používať napr. na nasledujúce práce (zoznam príkladov nie je úplný): – úpravu korún krovia, živých plotov a kríkov, – kosenie popínavých rastlín, – údržbu trávnika na strechách a na balkónoch, –drvenie vetvičiek zo stromov či odrezkov konárov kríkov, – čistenie chodníkov (vysávanie, vyfukovanie), – vyrovnávanie nerovností pôdy ako napr. krtincov, – prepravu pokosenej hmoty, s výnimkou na to určeného zberného koša na trávu. Zbezpečnostných dôvodov je zakázaná akákoľvek úprava stroja okrem odbornej montáže príslušenstva schváleného spoločnosťou STIHL a má za následok stratu nárokov vyplývajúcich zo záruky. Informácie o schválenom príslušenstve vám poskytne špecializovaný predajca výrobkov STIHL. Zakázané sú najmä akékoľvek zmeny na stroji s cieľom zvýšiť výkon alebo otáčky spaľovacieho motora, resp. elektromotora. Stroj nie je dovolené použiť na prepravu predmetov, zvierat alebo osôb, zvlášť detí. Pri používaní na verejných priestranstvách, v parkoch a športoviskách, na uliciach avpoľnohospodárskom a lesnom hospodárstve sa musí pracovať s mimoriadnou opatrnosťou. Pozor! Zdraviu škodlivé vibrácie! Nadmerné zaťaženie vibráciami môže mať za následok ohrozenie krvného obehu alebo nervovej sústavy, zvlášť u osôb s problematickým krvným obehom. Ak sa objavia príznaky, ktoré by mohli byť vyvolané následkom vibrácií, obráťte sa na lekára. Tieto symptómy, ktoré sa vyskytujú prevažne v prstoch, rukách alebo v zápästí, sú napríklad (zoznam príkladov nie je úplný): –necitlivosť, – bolesti, – svalová slabosť, – zmeny zafarbenia pokožky, – nepríjemné mravčenie. Vodiace držadlo počas prevádzky držte pevne, ale nie kŕčovito, obidvomi rukami na určených miestach. Pracovné časy plánujte tak, aby ste sa vyhli vyšším zaťaženiam z dôvodu dlhšieho intervalu. Pustite stroj iba vtedy, len ak stojí na rovnej ploche a nemôže sa sám odvaliť. Ohrozenie života udusením! Hrozí riziko udusenia detí hrajúcich sa s obalovým materiálom. Obalový materiál vždy uchovávajte mimo dosahu detí.403 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK

5.2 Dopĺňanie paliva – zaobchádzanie s

benzínom Benzín uskladňujte len v nádobách (kanistroch), ktoré sú na to určené a schválené. Uzávery palivových nádrží je potrebné vždy riadne naskrutkovať a dotiahnuť. Poškodené uzávery je zbezpečnostných dôvodov potrebné vymeniť. Na likvidáciu alebo uskladňovanie prevádzkových hmôt, ako napr. paliva, nikdy nepoužívajte fľaše na nápoje a pod. Mohlo by sa stať, že sa z toho niekto omylom napije, zvlášť deti. Benzín skladujte mimo priestorov, kde sa vyskytujú zdroje iskrenia, otvorený oheň, vyhrievacie telesá a iné zápalné zdroje. Fajčenie zakázané! Palivo dopĺňajte len vonku a pri tom nefajčite. Pred dopĺňaním paliva vypnite spaľovací motor a nechajte ho vychladnúť. Benzín doplňte pred naštartovaním spaľovacieho motora. Keď beží spaľovací motor alebo keď je stroj horúci, neotvárajte uzáver palivovej nádrže ani nedopĺňajte benzín. Neprepĺňajte palivovú nádrž! Palivovú nádrž neplňte až nad dolný okraj plniaceho hrdla, inak nebude mať palivo pri zvýšení teploty dostatok miesta pre zväčšenie objemu. Dodržiavajte pokyny uvedené v návode na obsluhu spaľovacieho motora. Ak došlo k pretečeniu benzínu, spaľovací motor možno naštartovať až po vyčistení plôch poliatych benzínom. Kým sa zvyšky benzínu neodparia (dosucha neutrú), vyhnite sa akejkoľvek manipulácii so systémom zapaľovania. Rozliate palivo je potrebné vždy utrieť dosucha. Benzínom poliaty odev je potrebné vymeniť. Stroj s benzínom v nádrži nikdy neskladujte v budove. Benzínové výpary môžu prísť do styku s otvoreným ohňom alebo iskrami a môžu sa vznietiť. Ak je potrebné vyprázdniť nádrž, musí sa to vykonať vonku.

5.3 Akumulátor a nabíjačka

Dodržiavajte pokyny uvedené v návode na obsluhu spaľovacieho motora a návod na obsluhu starostlivo uschovajte. V tomto návode je uvedený popis bezpečného používania akumulátora a nabíjačky. Používajte iba originálny akumulátor a originálnu nabíjačku. Akumulátor a nabíjačku vždy chráňte pred dažďom, vlhkosťou a spadnutím. Vždy používajte iba nepoškodený a nezdeformovaný akumulátor a nepoškodenú nabíjačku. Skontrolujte vždy najmä sieťový kábel nabíjačky. Nikdy nepoužívajte nabíjačku s poškodeným sieťovým káblom. Akumulátor ani nabíjačku nikdy nerozoberajte a nepokúšajte sa ich opravovať. Chybný akumulátor alebo chybná nabíjačka sa musia vymeniť. Nabíjačku pripájajte iba do elektrickej siete vybavenej prúdovým chráničom s vypínacím prúdom max. 30 mA. Bližšie informácie vám poskytne elektroinštalatér. Nepoužívaný akumulátor uchovávajte v dostatočnej vzdialenosti od kovových predmetov (napr. klincov, mincí, šperkov). Kontakty akumulátora nikdy neskratujte, nepoužívajte kovové prepravné nádoby. Pri nesprávnom používaní môže z akumulátora vytiecť kvapalina – zabráňte kontaktu s ňou! Pri prípadnom kontakte opláchnite zasiahnuté miesto vodou. Ak akumulátorová kvapalina zasiahne oči, vyhľadajte aj pomoc lekára. Vytekajúca akumulátorová kvapalina môže zapríčiniť podráždenie pokožky, popáleniny a poleptanie. Ďalšie bezpečnostné pokyny nájdete na stránke http://www.stihl.com/safety- data-sheets

Pri práci používajte vždy pevnú obuv s drsnou podrážkou. Nikdy nepracujte bosí alebo napr. v sandáloch. Počas údržbárskych a čistiacich prác, ako aj pri doprave stroja je navyše potrebné vždy používať pevné rukavice a zviazať a zaistiť dlhé vlasy (pomocou šatky, čiapky a pod.). Pri ostrení žacieho noža sa musia nosiť vhodné ochranné okuliare. Stroj smie uviesť do prevádzky len osoba s dlhými nohavicami a tesne priliehajúcim odevom. Výstraha! Benzín je jedovatý a vysoko zápalný.0478 111 9953 B - SK

Nenoste voľné šaty, tieto by sa mohli zachytiť o pohybujúce sa diely stroja (ovládacie páky) – to isté platí pre šperky, kravaty a šály. Počas práce dochádza k hluku. Hluk môže poškodiť sluch. Používajte chrániče sluchu.

Na zabránenie nebezpečenstva poranenia na ostrých hranách a popálenia na horúcich častiach stroja používajte vždy pracovné rukavice. Stroj nemožno prepravovať sbežiacim spaľovacím motorom. Pred prepravou vypnite spaľovací motor, počkajte, kým sa nôž úplne zastaví, a vytiahnite koncovku zapaľovacej sviečky. Stroj prepravujte len s vychladnutým spaľovacím motorom a prázdnou palivovou nádržou. Na nakladanie používajte vhodné nakladacie zariadenia (nakladacie rampy, zdvíhacie zariadenia). Stroj a príslušenstvo prepravované so strojom (napr. zberný kôš na trávu) vždy riadne zaistite na ložnej ploche použitím dostatočne dimenzovaných viazacích prostriedkov (laná, upevňovacie popruhy a pod.). Pri nadvihovaní a nosení stroja dajte pozor, aby ste sa nedostali do kontaktu so žacím nožom. Dodržujte pokyny uvedené v kapitole „Preprava stroja“. V kapitole je opísané, ako sa má prístroj nadvihnúť, resp. upevniť. (Ö 15.) Pri preprave stroja dodržujte platné regionálne zákonné predpisy, predovšetkým predpisy o bezpečnosti a zabezpečení nákladu počas transportu a spôsobe prepravy predmetov na ložnej ploche. Akumulátor nenechávajte ležať v aute a nepoužívaný akumulátor chráňte pred priamym slnečným žiarením. Lítiové akumulátory musia byť prepravované obzvlášť starostlivo a je pritom nutné dbať predovšetkým na to, aby nedošlo k skratu. Akumulátor prepravujte buď v nepoškodenom originálnom obale, alebo vo vhodnej nekovovej prepravnej nádobe.

5.6 Pred začiatkom práce

Je potrebné zabezpečiť, aby so strojom pracovali len osoby, ktoré sú oboznámené s návodom na použitie. Pred prvým použitím stroja odstráňte obalový materiál a prepravné poistky. Pred uvedením stroja do prevádzky skontrolujte tesnosť palivového systému, predovšetkým jeho viditeľných častí (napríklad palivovú nádrž, uzáver palivovej nádrže, hadicové spojky). V prípade zistenej priepustnosti alebo poškodenia neštartujte spaľovací motor – hrozí nebezpečenstvo požiaru! Stroj nechajte pred uvedením do prevádzky opraviť u špecializovaného predajcu. V súvislosti s prevádzkovou dobou záhradnej techniky so spaľovacím motorom dodržiavajte platné miestne predpisy. Pozemok, na ktorom sa má so strojom pracovať, predtým dôkladne prekontrolujte a odstráňte všetky veľké kamene, konáre, drôty, kosti a všetky ostatné cudzie predmety, ktoré by mohli byť rotujúcim nožom stroja odmrštené. Prekážky (ako napr. pne, korene) môžete vo vysokej tráve ľahko prehliadnuť. Označte preto pred prácou so strojom všetky cudzie objekty (prekážky) ukryté na ploche trávnika, ktoré sa nedajú odstrániť. Pred použitím stroja je potrebné vymeniť všetky chybné, ako aj opotrebované a poškodené diely. Nečitateľné alebo poškodené výstražné a bezpečnostné symboly na stroji sa musia obnoviť. Náhradné nálepky, ako aj všetky ostatné náhradné diely vám poskytne špecializovaný predajca výrobkov STIHL. Pred použitím stroja skontrolujte bezpečné umiestnenie koncovky zapaľovacej sviečky na zapaľovacej sviečke. Stroj je možné používať iba v bezpečnom prevádzkovom stave. Pred každým uvedením stroja do prevádzky je potrebné skontrolovať: – či je stroj zmontovaný podľa predpisov, – či sa rezný nástroj a celá rezná jednotka (žací nôž, upevňovacie diely, skriňa žacieho mechanizmu) nachádzajú v bezchybnom stave, dbajte najmä na bezpečné upevnenie, poškodenia (zárezy alebo trhliny) a opotrebovanie, (Ö 14.3), (Ö 14.12) – či je mulčovacia vložka v bezchybnom stave, – či je uzáver palivovej nádrže správne zaskrutkovaný,405 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK – či je nádrž a diely vedenia paliva, ako aj uzáver palivovej nádrže, v bezchybnom stave, – či sú bezpečnostné zariadenia (napr. páka pre zastavenie motora, vyhadzovacia klapka, žacia skriňa, vodiace držadlo, ochranná mriežka) v bezchybnom stave a fungujú podľa predpisov, – či správne funguje spojka a brzda rezného noža, (Ö 13.1) – či je zberný kôš na trávu nepoškodený a úplne namontovaný, poškodený zberný kôš na trávu sa nesmie používať, – či nie je poškodený a zdeformovaný akumulátor (RM 650 VE), – či je upevňovacia skrutka oleja správne zaskrutkovaná. V prípade potreby vykonajte všetky požadované práce, resp. vyhľadajte špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

Udržujte tretie strany v bezpečnej vzdialenosti! Nikdy nepracujte so strojom, ak sa v blízkosti nachádzajú zvieratá alebo osoby, predovšetkým deti. Prepínacie a bezpečnostné zariadenia, ktoré sú nainštalované na stroji, sa nesmú odstrániť ani inak vyradiť z činnosti. Najmä páku na zastavenie motora nesmiete nikdy pripevniť k vodiacemu držadlu (napr. priviazaním). Pozor – nebezpečenstvo úrazu! Rukami ani nohami nikdy nezasahujte do priestoru rotujúcich nožov. Nedotýkajte sa rotujúceho rezného noža. Zdržujte sa vždy v dostatočnej vzdialenosti od vyhadzovacieho otvoru. Vždy dodržujte bezpečný odstup, ktorý je daný vodiacim držadlom stroja. Vodiace držadlo musí byť vždy riadne namontované a nesmie sa meniť. Stroj so sklopeným vodiacim držadlom nepoužívajte. Na vodiace držadlo nikdy nevešajte žiadne predmety (napr. pracovný odev). Pracujte len za denného svetla alebo pri dobrom umelom osvetlení. Nepracujte počas dažďa, búrky a zvlášť vtedy, keď hrozí nebezpečenstvo zásahu bleskom. Na mokrom podklade sa zvyšuje riziko úrazu v dôsledku zhoršených adhéznych podmienok pre stabilný postoj obsluhy. Je potrebné pracovať zvlášť opatrne, aby sa zabránilo pošmyknutiu. Ak je to možné, nepoužívajte stroj na mokrom podklade. Výfukové plyny: Keď sa spaľovací motor uvedie do prevádzky, stroj produkuje jedovaté výfukové plyny. Výfukové plyny obsahujú jedovatý oxid uhoľnatý, bezfarebný plyn bez zápachu, ako aj iné škodlivé látky. Spaľovací motor nikdy neuvádzajte do prevádzky v uzavretých alebo slabo vetraných priestoroch. Naštartovanie: Pri štartovaní stroja postupujte opatrne – postupujte podľa pokynov v kapitole "Uvedenie stroja do prevádzky" (Ö 13.). Štartovanie podľa týchto pokynov znižuje nebezpečenstvo úrazu. Nebezpečenstvo úrazu! Pri rýchlom odskočení štartovacieho lanka budú ruka a rameno pritiahnuté k spaľovaciemu motoru skôr, než stihnete štartovacie lanko pustiť. Týmto spätným rázom môže dôjsť k zlomeninám, pomliaždeninám a vytknutiam. Pri spúšťaní vždy dbajte na dostatočnú vzdialenosť nôh od rezného nástroja. Pri štartovaní motora sa stroj nesmie nakláňať. Pri štartovaní sa nesmie stlačiť páka pohonu kolies. RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Pri štartovaní sa nesmie spojka žacieho noža zapnúť do záberu. Ak vyhadzovací kanál nie je zakrytý vyhadzovacou klapkou, resp. zberným košom na trávu, nepokúšajte sa štartovať spaľovací motor. Nebezpečenstvo ohrozenia života otrávením! Pri nevoľnosti, bolestiach hlavy, poruche zraku (napr. pri zmenšení zorného poľa), poruche sluchu, závrate alebo znížení schopnosti koncentrácie prestaňte okamžite pracovať. Tieto príznaky môžu byť okrem iného spôsobené nadmernou koncentráciou výfukových plynov.0478 111 9953 B - SK

Práce na svahu: Upravujte svahy vždy v priečnom smere, nikdy nie pozdĺžne. Ak používateľ pri pozdĺžnom kosení stratí kontrolu, mohol by sa naňho navyše prevrátiť kosiaci stroj. Zvlášť opatrne pracujte pri zmene smeru jazdy na svahu. Dbajte vždy na dobré postavenie na svahu a vyvarujte sa práci so strojom na príliš strmých svahoch. Z bezpečnostných dôvodov sa stroj nesmie používať na svahoch so stúpaním nad 25° (46,6 %). Nebezpečenstvo úrazu! Sklon svahu 25° zodpovedá vertikálnemu prevýšeniu o hodnotu 46,6 cm pri 100 cm horizontálnej vzdialenosti. Ak chcete zaistiť dostatočné mazanie spaľovacieho motora, dodržiavajte pri používaní stroja na svahoch dodatočné pokyny uvedené v priloženom návode na obsluhu spaľovacieho motora. Práca: V žiadnom prípade sa nepokúšajte kontrolovať rezný nôž, pokiaľ je kosačka v prevádzke. Nikdy neotvárajte vyhadzovaciu klapku a/alebo nezvesujte zberný kôš, ak sa ešte točí žací nôž. Otáčajúci sa rezný nôž môže spôsobiť úraz. Stroj veďte len krokom – pri práci so strojom nikdy nebežte. Pri rýchlom vedení stroja sa môže používateľ ľahko potknúť alebo pošmyknúť, čím sa zvyšuje nebezpečenstvo úrazu. Stroj ovládajte výlučne pomocou vodiaceho držadla – na presúvanie kosačky na trávu nikdy nepoužívajte žiadnu z pák. (Ö 12.1) Zvlášť opatrne postupujte pri otáčaní alebo priťahovaní stroja k sebe. Nebezpečenstvo potknutia! Ak pracujete v blízkosti svahov, zrázov, priekop alebo násypov, pri používaní stroja postupujte s mimoriadnou opatrnosťou. Dbajte predovšetkým na dostatočnú vzdialenosť od týchto nebezpečných miest. Všetky objekty (drenážne potrubia na postrekovanie trávnika, kolíky, vodné ventily, základy, elektrické vedenia a pod.) zapustené medzi korienky pokoseného trávnika sa musia obchádzať. Nikdy nejazdite cez takéto predmety. Pamätajte na to, že po vypnutí motora trvá ešte niekoľko sekúnd, než sa rezný nástroj prestane otáčať. Vypnite spaľovací motor, umožnite úplné zastavenie pracovného náradia, snímte koncovku zapaľovacej sviečky a prípadne vyberte akumulátor (pri RM 650 VE), –keď sa vzdialite od stroja, resp. ak stroj zostane bez dozoru, – pred doplnením paliva. Palivo dopĺňajte až potom, keď spaľovací motor vychladne. Nebezpečenstvo požiaru! – pred uvoľňovaním zablokovaného mechanizmu alebo čistením upchatého vyhadzovacieho kanála, – pred nadvihnutím a prenášaním stroja, – pred prepravovaním stroja, – pred vykonávaním prác na žacom noži, – skôr, ako začnete s kontrolou alebo čistením stroja, prípadne pred inými prácami na stroji (napr. sklopenie vodiaceho držadla, montáž a demontáž mulčovacieho klinu), – ak kosačka na trávu narazí do cudzieho telesa alebo začne nadmerne vibrovať. V takýchto prípadoch skontrolujte stroj, predovšetkým reznú jednotku (nôž, hriadeľ noža, upevnenie noža), či nie je poškodená. Skôr ako opätovne naštartujete stroj a začnete s ním pracovať, vykonajte potrebné opravy. Vypnite spaľovací motor, resp. vypnite spojku žacieho noža zo záberu, Nebezpečenstvo úrazu! Ruky alebo nohy nikdy nedávajte nad, pod alebo na rotujúce časti. Nebezpečenstvo poranenia! Silné vibrácie sú zvyčajne prejavom nejakej poruchy. Kosačka na trávu sa nesmie uviesť do prevádzky najmä s poškodeným alebo deformovaným kľukovým hriadeľom alebo s poškodeným, resp. deformovaným žacím nožom. V prípade nedostatku odborných vedomostí sa obráťte na odborníka, ktorý vykoná potrebné opravy (spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL).407 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK –keď stroj presúvate smerom k zatrávnenej ploche alebo od zatrávnenej plochy, ktorú budete kosiť, – pred presunutím stroja na nezatrávnenú plochu, – pred tým, než otvoríte vyhadzovaciu klapku alebo zvesíte zberný kôš na trávu, –keď sa musí stroj pri preprave naklopiť, – pred nastavením výšky kosenia.

Pred začiatkom čistiacich-, prestavovacích-, opravárskych- a údržbárskych prác: ● Stroj postavte na pevný rovný podklad, ● Vypnite spaľovací motor a nechajte ho vychladnúť, ● Stiahnite koncovku zapaľovacej sviečky. Pozor – Riziko poranenia! Koncovku zapaľovacej sviečky držte mimo zapaľovacej sviečky, náhodná zapaľovacia iskra môže spôsobiť popáleniny alebo zásah prúdom. Náhodný kontakt zapaľovacej sviečky s koncovkou zapaľovacej sviečky môže spôsobiť nežiadané naskočenie spaľovacieho motora. RM 650 VE: Navyše odstráňte akumulátor. Pred prácami v priestore spaľovacieho motora, výfukového potrubia a tlmiča výfuku nechajte stroj vychladnúť. Motor môže dosiahnuť teplotu až 80 °C a vyššiu. Nebezpečenstvo úrazu popálením! Priamy kontakt s motorovým olejom môže byť nebezpečný, okrem toho sa motorový olej nesmie rozliať. Spoločnosť STIHL odporúča, aby sa plnenie, resp. výmena motorového oleja prenechala pracovníkom špecializovaného predajcu výrobkov značky STIHL. Čistenie: Po každom pracovnom použití sa musí celý stroj dôkladne vyčistiť. (Ö 14.2) Pred umiestnením stroja do polohy na čistenie vyprázdnite palivovú nádrž (napr. chodom motora naprázdno). Usadené zvyšky trávy uvoľnite kúskom dreva. Spodné plochy kosačky vyčistite kefou a vodou. Pre čistenie stroja nikdy nepoužívajte vysokotlakové čistiace zariadenia alebo prúd vody (napr. ostriekanie záhradnou hadicou). Nepoužívajte žiadne agresívne čistiace prostriedky. Tieto čistiace prostriedky by mohli poškodiť plastové a kovové diely, a tým negatívne ovplyvniť bezpečnú prevádzku vášho stroja od spoločnosti STIHL. Aby sa zabránilo nebezpečenstvu vzniku požiaru, udržujte priestor v oblasti chladiacich otvorov, rebier a oblasti výfuku bez zvyškov napr. trávy, slamy, machu, lístia alebo vytečeného maziva. Údržbárske práce: Je možné vykonávať len tie údržbárske práce, ktoré sú popísané v návode na použitie, všetky ďalšie práce je potrebné nechať vykonať špecializovaným predajcom. Ak nemáte potrebné odborné vedomosti a pomôcky, obráťte sa vždy na odborného predajcu. Spoločnosť STIHL odporúča nechať vykonávať všetky údržbárske práce a opravy len u špecializovaného predajcu STIHL. Odborní predajcovia STIHL budú pravidelne ponúkať školenia a poskytovať technické informácie. Používajte len náradie, príslušenstvo alebo prídavné zariadenia, ktoré sú pre tento stroj schválené firmou STIHL alebo sú technicky rovnocenné, ináč môže vzniknúť nebezpečenstvo poranenia osôb alebo poškodenia stroja. V prípade otázok sa obráťte na špecializovaného predajcu. Vlastnosti originálneho náradia, príslušenstva a náhradných dielov STIHL sú optimálne zladené so strojom a so všetkými požiadavkami užívateľa. Originálne náhradné diely STIHL môžete poznať podľa objednávacieho čísla náhradných dielov STIHL, podľa nápisu STIHL a prípadne podľa značky, označujúcej náhradné diely STIHL. Na malých dieloch môže byť toto označenie aj samostatne. Z bezpečnostných dôvodov pravidelne kontrolujte tesnosť všetkých dielov palivového systému (palivového potrubia, palivového ventilu, palivovej nádrže, uzáveru nádrže, prípojok atď.) a v prípade potreby vymeňte (spoločnosť STIHL odporúča špecializovaného predajcu výrobkov značky STIHL). Nebezpečenstvo úrazu žacím nožom! Potiahnutím štartovacieho lanka sa pracovné náradie uvedie do otáčavého pohybu. Keď potiahnete štartovacie lanko, vždy dodržujte dostatočnú vzdialenosť od žacieho noža, predovšetkým od rúk a chodidiel.0478 111 9953 B - SK

Samolepiace informačné a výstražné symboly na stroji udržujte vždy čisté a čitateľné. Poškodené alebo stratené nálepky vymeňte za nové originálne. Tieto nálepky Vám vymení Váš špecializovaný predajca STIHL. Pri výmene určitého dielu za nový dbajte na to, aby bol tento nový diel opatrený tou istou nálepkou. Práce na reznej časti stroja vykonávajte len v hrubých pracovných rukaviciach asnajväčšou opatrnosťou. Kontrolujte pevné dotiahnutie všetkých matíc, čapov a skrutiek, predovšetkým skrutky noža, aby bola zaistená bezpečná prevádzka stroja. Poškodené tlmiče výfuku a ochranné plechy nechajte vymeniť. Pravidelne kontrolujte opotrebovanie a poškodenie celého stroja a zberného koša na trávu, predovšetkým pred uskladnením stroja na dlhšiu dobu (ako napr. pred zimnou prestávkou). Opotrebované alebo poškodené diely stroja z bezpečnostných dôvodov včas vymeňte. Tým zaistíte, aby bol stroj vždy v bezpečnom prevádzkyschopnom stave. Nikdy nemeňte základné nastavenie spaľovacieho motora a nepretáčajte ho. Pokiaľ musel byť na účely údržby stroja demontovaný niektorý diel alebo niektoré ochranné zariadenie, musia sa tieto diely neodkladne a podľa predpisu namontovať späť.

5.9 Uskladnenie pri dlhších

prevádzkových prestávkach Pred tým, než stroj odložíte do uzavretej miestnosti, nechajte vychladnúť spaľovací motor. Ubezpečte sa, že stroj je chránený pred nedovoleným použitím (napr. deťmi). Stroj s vyprázdnenou palivovou nádržou a zásobné palivo uskladňujte v uzavierateľnom a dobre odvetranom priestore. Stroj s benzínom v nádrži nikdy neskladujte v budove. Benzínové výpary môžu prísť do styku s otvoreným ohňom alebo iskrami a môžu sa vznietiť. Pokiaľ sa musí vyprázdniť nádrž (napr. za účelom uskladnenia stroja pred zimnou prestávkou), je potrebné vyprázdnenie vykonať vonku (napr. chodom motora naprázdno až do úplného spotrebovania paliva v nádrži). Stroj pred uskladnením (napr. na zimnú prestávku) dôkladne očistite. Stroj skladujte na vhodnom podklade a vždy postavený na kolesách – zaistite ho proti samovoľného pohybu. Stroj uskladniť len so stiahnutou koncovkou zapaľovacej sviečky. RM 650 VE: Akumulátor pred uskladnením vyberte a bezpečne ho uschovajte mimo stroja, aby ho nebolo možné nedovolene používať (napr. deťmi). Stroj skladujte v riadnom prevádzkovom stave. Pred tým, než stroj prikryjete, nechajte ho úplne vychladnúť. Uchovávajte stroj na rovnej ploche tak, aby sa nemohol neúmyselne odvaliť.

Odpady, ako starý olej alebo palivo, mazivá, filtre, batérie a podobné spotrebné diely môžu byť škodlivé pre ľudí, zvieratá a životné prostredie a musia byť preto odborne zlikvidované. Potrebné informácie o odbornej likvidácii odpadových materiálov môžete získať v miestnom recyklačnom stredisku alebo u špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL. Zabezpečte, aby bol použitý a nepotrebný stroj odovzdaný do špecializovanej zberne na ekologickú likvidáciu odpadu. Stroj pred likvidáciou zneškodnite tak, aby bol nepoužiteľný. Aby sa zabránilo úrazu, odstráňte kábel zapaľovania, vyprázdnite palivovú nádrž a vypustite motorový olej. Akumulátor sa musí odpájať osobitne a nie spolu so strojom. Je potrebné zaistiť bezpečnú a ekologickú likvidáciu akumulátorov. Nebezpečenstvo úrazu žacím nožom! Nenechávajte bez dozoru ani kosačku na trávu, ktorá je vyradená z prevádzky. Zaistite, aby bol stroj a najmä žací nôž uskladnený mimo dosahu detí.

Pozor! Pred uvedením stroja do prevádzky si dôkladne prečítajte návod na obsluhu a bezpečnostné pokyny a postupujte v súlade s nimi.409 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: RM 650 T, RM 650 V, RM 655 V: RM 650 VE: ŠTART: Vložte akumulátor, naštartujte spaľovací motor. STOP: Vypnite spaľovací motor. Zapnutie pohonu kolies RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Nebezpečenstvo úrazu! Dbajte na to, aby sa v pracovnej oblasti nezdržiavali osoby. Pozor! Dodržiavajte bezpečnú vzdialenosť rúk a nôh od nožov. Pred prácami na reznom nástroji, ako aj údržbárskymi a čistiacimi prácami snímte koncovku zapaľovacej sviečky. Pozor – Riziko poranenia! Kým spaľovací motor pracuje, nikdy nesiahajte do pracovného priestoru rezného noža. Štartovanie spaľovacieho motora, zapnutie spojky žacieho noža Vypnutie spojky žacieho noža Zapnutie pohonu kolies Nastavenie plynu Poloha sýtiča (iba RM 655 YS) – páku akcelerátora potlačte dopredu až na doraz Poloha na naštartovanie – maximálne otáčky Poloha na zastavenie – vypnite spaľovací motor, páku akcelerátora potiahnite dozadu až na doraz Štartovanie spaľovacieho motora Vypnutie spaľovacieho motora Zapnutie pohonu kolies Nastavenie rýchlosti jazdy Rýchlo – potlačte páku na nastavenie rýchlosti smerom dopredu Pomaly – potiahnite páku na nastavenie rýchlosti smerom dozadu

Ozn. Názov ks A Základný stroj 1 B Spodný diel zberného koša 1 C Horný diel zberného koša 1 D Čap 2 E Cievka 1 F Skrutka 1 G Podložka 2 H Matica 1 I Mulčovacia vložka – namontovaná vo vyhadzovacom kanáli (RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS) 1 J Akumulátor (RM 650 VE) 1 K Nabíjačka (RM 650 VE) 1 – Návod na obsluhu 1 20478 111 9953 B - SK

● Pre vykonanie všetkých opísaných prác sa musí stroj postaviť na vodorovnú, hladkú a pevnú plochu.

štartovacieho lanka Zavesenie: ● Koncovku zapaľovacej sviečky snímte zo spaľovacieho motora. ● RM 650 T, RM 650 V, RM 655 V: Páku na zastavenie motora (1) pritlačte k držadlu a podržte. ● Pomaly vytiahnite štartovacie lanko (2) a zaveste ho do držiaka lanka (3). ● Štartovacie lanko (2) a páku na zastavenie motora (1) pomaly uvoľnite. ● Nasuňte koncovku zapaľovacej sviečky. Zvesenie: ● Koncovku zapaľovacej sviečky snímte zo spaľovacieho motora. ● RM 650 T, RM 650 V, RM 655 V: Páku na zastavenie motora (1) pritlačte k držadlu a podržte. ● Pomaly vytiahnite štartovacie lanko (2) a vyveste ho z držiaka lanka (3). ● Štartovacie lanko (2) pomaly zasuňte späť a uvoľnite páku na zastavenie motora (1). ● Nasuňte koncovku zapaľovacej sviečky.

8.4 Montáž zberného koša na

trávu ● Horný diel zberného koša (C) nasaďte na spodný diel zberného koša (B). ●Čapy (D) zatlačte zvnútra do príslušných otvorov. ● Horný diel zberného koša jemným zatlačením zaistite do spodného dielu zberného koša. ● Zaveste zberný kôš na trávu. (Ö 9.7)

Zabráňte poškodeniu stroja! Lanká sa nesmú nikdy zalomiť a nesmú sa poškodiť ani puzdrá laniek. RM 650 VE: Spaľovací motor nie je vybavený štartovacím lankom.

DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK Kosačka na trávu je sériovo vybavená mulčovacou vložkou. Pri dodaní je táto mulčovacia vložka namontovaná vo vyhadzovacom kanáli. Vybratie mulčovacej vložky: ● Otvorte a podržte vyhadzovaciu klapku. ● Nadvihnite aretačnú západku (1) a mulčovaciu vložku (I) vytiahnite z vyhadzovacieho kanála šikmo smerom nahor. ● Uzatvorte vyhadzovaciu klapku, resp. v prípade potreby zaveste zberný kôš na trávu. Vloženie mulčovacej vložky: ● Otvorte a podržte vyhadzovaciu klapku a v prípade potreby zveste zberný kôš na trávu. (Ö 9.7) ● Mulčovaciu vložku (I) vložte šikmo zhora do vyhadzovacieho kanála podľa znázornenia na obrázku, otočte do vodorovnej polohy, zatlačte smerom nadol a pomocou oboch aretačných výstupkov (2) počuteľne zaistite v žacej skrini. ● Uzavrite vyhadzovaciu klapku.

8.6 Palivo a motorový olej

Motorový olej: Informácie o predpísanom druhu motorového oleja a kapacite oleja získate v návode na obsluhu spaľovacieho motora. Pravidelne kontrolujte stav naplnenia (prečítajte si návod na obsluhu spaľovacieho motora). Dbajte na to, aby výška hladiny oleja nebola príliš vysoká ani príliš nízka. Pred uvedením spaľovacieho motora do prevádzky poriadne zaskrutkujte uzáver olejovej nádrže. Palivo: Odporúčanie: Čerstvé značkové palivá, Bezolovnatý benzín. Údaje o kvalite paliva (oktánové číslo) získate v návode na obsluhu spaľovacieho motora.

● Pre vykonanie všetkých opísaných prác sa musí stroj postaviť na vodorovnú, hladkú a pevnú plochu.

držadla Zabráňte poškodeniu stroja! Demontovanú mulčovaciu vložku vždy bezpečne odložte a nikdy ju nepoužívajte v rozpore s predpísaným účelom (napr. ako podkladací klin). Mulčovaciu vložku používajte len spoločne so sériovo montovaným nožom. Zabráňte poškodeniu stroja! Pred prvým naštartovaním stroja musíte naplniť motorový olej. Na plnenie motorového oleja, resp. pri tankovaní použite vhodnú pomôcku (napr. lievik).

1 Páka pre zastavenie motora (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 1 Páka na zastavenie rezného noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 2 Páka pohonu kolies 3 Páka regulácie akcelerátora (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 4 Páka nastavenia rýchlosti jazdy (RM 650 V, RM 650 VS, RM 650 VE, RM 655 V, RM 655 VS, RM 655 YS) 5 Páka spojky rezného noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 6 Štartovacie tlačidlo (RM 650 VE) Nebezpečenstvo úrazu privretím! Pri používaní zaisťovacej páky držte horný diel vodiaceho držadla vždy jednou rukou za jeho najvyššie položenú časť. Nikdy nevkladajte prsty medzi vodiace držadlo a konzolu (nad a pod zaisťovacou pákou).

9.4 Centrálne nastavenie výšky

kosenia RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Je možné nastaviť 7 výšok kosenia. Stupeň 1: 25 mm Stupeň 7: 85 mm RM 655 RS: Je možné nastaviť 6 výšok kosenia. Stupeň 1: 20 mm Stupeň 6: 80 mm ● Zaisťovaciu páku (1) vytiahnite nahor a podržte, aby sa uvoľnil zaisťovací mechanizmus. Požadovanú výšku kosenia nastavte pohybom stroja nahor alebo nadol. ● Výšku kosenia je možné skontrolovať na indikátore nastavenej výšky kosenia (2). ● Opätovným uvoľnením zaisťovacej páky (1) zaistite stroj v nastavenej výške.

9.5 Akumulátor a nabíjačka

(RM 650 VE) Kosačka na trávu RM 650 VE je vybavená elektrickým štartérom motora. Ako štartovací akumulátor slúži lítiový akumulátor. Spôsob používania akumulátora a nabíjačky je opísaný v dodanom návode na obsluhu spaľovacieho motora. Prvé uvedenie do prevádzky: ● Otvorte ochranný kryt (2) na akumulátore. ● Pripojte nabíjačku (K) k elektrickej sieti a nechajte akumulátor (J) úplne nabiť. Odstránenie a nasadenie akumulátora: ● Stlačte zámok (3) a akumulátor (J) vyberte zo spaľovacieho motora zboku smerom nahor a pri jeho opätovnom vkladaní ho zasuňte v opačnom smere.

9.6 Indikátor naplnenia

Prúd vzduchu generovaný nožom nadvihuje indikátor naplnenia (1). Keď je naplnený zberný kôš na trávu, zastaví sa prúd vzduchu. Ak je prúd vzduchu príliš malý, vráti sa indikátor naplnenia (1) do pokojového stavu. To je upozornenie na vyprázdnenie zberného koša na trávu. Neobmedzená funkcia indikátora naplnenia je daná iba pri optimálnom prúde vzduchu. Vonkajšie vplyvy, ako mokrá, hustá alebo vysoká tráva, nízke výšky kosenia, znečistenie a podobne môžu obmedziť prúd vzduchu a funkciu indikátora naplnenia. A Zberný kôš na trávu sa plní B Zberný kôš na trávu je naplnený ● Vyprázdnite plný zberný kôš na trávu (Ö 13.10).

Akumulátor sa smie nabíjať výlučne pomocou dodanej nabíjačky, počas prevádzky kosačky na trávu sa akumulátor nenabíja. Ak chcete skontrolovať stav nabitia, stlačte tlačidlo (1) na akumulátore.

Kosačka na trávu je vybavená bezpečnostnými zariadeniami, ktoré bránia neúmyselnému kontaktu žacieho noža s vyhadzovanou pokosenou hmotou. Tieto zariadenia zahŕňajú žaciu skriňu, vyhadzovaciu klapku, zberný kôš na trávu a správne namontované vodiace držadlo.

10.2 Páka pre zastavenie motora

Modely RM 650 T, RM 650 V, RM 650 VE, RM 655 V sú vybavené zariadením na zastavenie motora. Počas prevádzky sa po uvoľnení páky na zastavenie motora (1) vypne spaľovací motor. Spaľovací motor a nôž sa zastavia do 3 sekúnd. Meranie času dobehu Po naštartovaní spaľovacieho motora sa nôž začne otáčať a možno počuť aerodynamický hluk. Čas dobehu zodpovedá času trvania aerodynamického hluku po vypnutí spaľovacieho motora. Možno ho odmerať pomocou stopiek. Modely RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS sú vybavené spojkou a brzdou rezného noža (BBC). Dvojručné ovládanie: Žací nôž je možné aktivovať pri spustenom spaľovacom motore iba nasledujúcim spôsobom: ● Jednou rukou stlačte a podržte stlačenú páku na zastavenie rezného noža (1) a potom druhou rukou potiahnite nahor páku spojky rezného noža (5) a zaistite ju. (Ö 13.6) Integrovaná dobehová-brzda noža: Po uvoľnení páky na zastavenie rezného noža (resp. pustení vodiaceho držadla) sa odpojí žací nôž a v priebehu maximálne 3 sekúnd sa úplne zastaví, pričom spaľovací motor pracuje ďalej. (Ö 13.7) Pekný a hustý trávnik môžete dosiahnuť, –keď budete pri kosení používať nižšiu rýchlosť jazdy, –keď sa trávnik kosí často a udržuje sa v krátkom stave, –keď sa trávnik nekosí v teplom a suchom počasí príliš nakrátko, aby vplyvom slnečného žiarenia nevysychal a aby sa nespálil,

10. Bezpečnostné zariadenia

Nebezpečenstvo úrazu! Ak sa na niektorom bezpečnostnom zariadení zistí porucha, stroj sa nesmie uviesť do prevádzky. V takomto prípade sa obráťte na špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

Nebezpečenstvo poranenia! Ak je čas dobehu noža dlhší, prestaňte stroj používať a odneste ho k predajcovi.

Nebezpečenstvo poranenia! Pred každým uvedením stroja do prevádzky skontrolujte funkčnosť spojky a brzdy rezného noža. (Ö 13.1) Z bezpečnostných dôvodov je zakázané nechať páku trvalo aktivovanú, napr. priviazaním o vodiace držadlo.

–keď sa pracuje s ostrým žacím nožom, preto sa musia žacie nože nechať pravidelne nabrúsiť (v špecializovanej predajni), –keď sa smer kosenia pravidelne mení.

12.1 Pracovný priestor obsluhy

● Pri spúšťaní spaľovacieho motora aj po jeho spustení sa musí obsluhujúci personál zbezpečnostných dôvodov zdržiavať iba vo vymedzenej pracovnej oblasti za vodiacim držadlom. Vždy dodržujte bezpečný odstup, ktorý je daný vodiacim držadlom stroja. ● Kosačku na trávu smie obsluhovať výlučne jedna osoba. Dbajte na to, aby sa v nebezpečnej oblasti v okolí stroja nezdržiavali žiadne iné osoby. (Ö 5.)

12.2 Kosačky na trávu so

záhradným valcom Model RM 655 RS je na zadnej náprave vybavený dvojdielnym hnacím valcom. Tento valec umožňuje presné kosenie pozdĺž okraja trávnika alebo okolo rastlín. Okrem toho sa trávnik v smere jazdy vyhladzuje, čím vzniká typický pruhový vzor na povrchu trávnika.

12.3 Možnosti použitia

Kosačka na trávu je vybavená multi- nožom a je možné ju používať ako mulčovaciu kosačku alebo ako kosačku so zadným vyhadzovaním, resp. zberač trávy. ● Ak chcete stroj používať ako mulčovaciu kosačku, vložte doň mulčovaciu vložku. (Ö 8.5) ● Ak chcete stroj používať ako kosačku so zadným vyhadzovaním alebo ako zberač trávy (so zberným košom na trávu), vyberte zo stroja mulčovaciu vložku. (Ö 8.5)

12.4 Ako je najlepšie mulčovať?

Mulčovanie je možné len s modelmi RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS. Pre mulčovanie je vhodné nastaviť výšku kosenia v rozmedzí 4 až 7, pretože pri tomto nastavení výšky kosenia sa tráva najlepšie poseká. Pri príliš malej výške kosenia sa môže upchať žacia skriňa a v dôsledku toho aj zaseknúť žací nôž. Pracovnú rýchlosť a výšku kosenia je potrebné pri mulčovaní nastaviť tak, aby žací nôž mohol pokosenú trávu optimálne rozdrobiť, čím sa dosiahne pekný vzhľad pokosenej plochy. Vysoká tráva by sa mala kosiť na viackrát a pri nastavení s vyššími výškami kosenia. Pri príliš vysokej a mokrej tráve sa neodporúča mulčovať.

13.1 Kontrola spojky a brzdy rezného

noža Pred začiatkom prác je nutné trikrát skontrolovať funkčnosť spojky a brzdy rezného noža: ● Spojku žacieho noža zapnite do záberu pri bežiacom spaľovacom motore. (Ö 13.6) V dôsledku otáčajúceho sa žacieho noža vzniká zreteľne počuteľný aerodynamický hluk. ● Vypnite spojku žacieho noža zo záberu (uvoľnite držadlo). (Ö 13.7) Spojka a brzda rezného noža odpojí nôž od náhonu zo spaľovacieho motora a úplne ho zastaví. Pri tomto procese prestane znieť aerodynamický zvuk otáčania noža a trvá maximálne 3 sekundy. Pri zastavenom reznom noži nesmie byť počuť aerodynamický hluk otáčania. Čas zastavenia noža je možné zmerať pomocou stopiek.

13.2 Štartovanie spaľovacieho

motora (RM 650 T, RM 650 V, RM 655 V) ● Skontrolujte stav motorového oleja a paliva. (Ö 8.6) ● 1 Páku na zastavenie motora (1) pritiahnite k držadlu a podržte. ● 2 Štartovacie lanko (2) pomaly vyťahujte, až kým nepocítite odpor spôsobený kompresiou motora. Následne lanko silno a rýchlo potiahnite až na dĺžku natiahnutej ruky. Štartovacie lanko (2) znova pomaly zasuňte späť, aby sa mohlo opäť navinúť. ● Opakujte postup, kým spaľovací motor nenabehne.

13.3 Naštartovanie spaľovacieho

motora (RM 650 VE) ● Skontrolujte stav motorového oleja a paliva. (Ö 8.6) ● Kontrola akumulátora: Skontrolujte stav nabitia akumulátora a v prípade potreby ho nabite. (Ö 9.5) ● 1 Vložte akumulátor (3). ● 2 Páku na zastavenie motora (1) pritiahnite k držadlu a podržte. ● 3 Stlačte štartovacie tlačidlo (4) – maximálne na 3 až 5 sekúnd, potom ho znova uvoľnite. Ak by sa spaľovací motor nepodarilo hneď naštartovať, pred ďalším pokusom o naštartovanie počkajte 10 sekúnd. Nikdy neaktivujte štartovacie tlačidlo pri bežiacom spaľovacom motore.

13.4 Vypnutie spaľovacieho

motora (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) ● Ak chcete vypnúť spaľovací motor, uvoľnite páku pre zastavenie motora (1). Spaľovací motor a žací nôž sa po krátkej dobe dobehu úplne zastavia. ● RM 650 VE: Ak ponecháte stroj bez dozoru, vyberte z neho akumulátor a bezpečne ho uschovajte mimo stroja, aby ho nebolo možné nedovolene používať (napr.deťmi).

13.5 Štartovanie spaľovacieho

motora (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Skontrolujte stav motorového oleja a paliva. (Ö 8.6) ● RM 650 VS, RM 655 RS, RM 655 VS: 1 Páku regulácie akcelerátora (1) nastavte do polohy I. ● RM 655 YS: 1 Pri studenom spaľovacom motore nastavte páku regulácie akcelerátora (1) do polohy Sýtič. Pri zohriatom spaľovacom motore alebo horúcom počasí nastavte páku regulácie akcelerátora (1) do polohy I. ● 2 Štartovacie lanko (2) pomaly vytiahnite, až kým neucítite odpor kompresie motora, potom ho silno potiahnite až do dĺžky natiahnutej ruky. Lanko zasúvajte späť pomaly, aby sa mohlo štartérom správne navinúť. ● Postup štartovania opakujte, až kým sa spaľovací motor nenaštartuje. Nebezpečenstvo poranenia! Ak systém spojky a brzdy rezného noža nefunguje podľa tu uvedeného opisu (napr. čas zastavenia noža je dlhší ako 3 sekundy alebo je pri odpojení spojky noža zo záberu ďalej počuť aerodynamický zvuk), nesmie sa stroj znova používať. V takomto prípade vypnite spaľovací motor, odpojte koncovku zapaľovacej sviečky a nechajte vykonať potrebné opravy u odborného pracovníka. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL. Zabráňte poškodeniu stroja! Spaľovací motor neštartujte vo vysokej tráve. Pri sťaženom štartovaní nastavte vyššiu výšku kosenia. Spaľovací motor má vďaka nastaveniu konštantného plynu hneď po naštartovaní vždy optimálne pracovné otáčky.

Zabráňte poškodeniu stroja! Spaľovací motor neštartujte vo vysokej tráve. Pri sťaženom štartovaní nastavte vyššiu výšku kosenia. Spaľovací motor má vďaka nastaveniu konštantného plynu hneď po naštartovaní vždy optimálne pracovné otáčky.

noža (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Spojku noža vypnete zo záberu uvoľnením páky na zastavenie rezného noža (1). Páka spojky rezného noža (2) sa odistí a preskočí späť do východiskovej polohy. Žací nôž sa vypne zo záberu a zastaví, spaľovací motor bude pracovať ďalej.

13.8 Vypnutie spaľovacieho

motora (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) ● Pred vypnutím spaľovacieho motora vždy najskôr vypnite spojku žacieho noža zo záberu. (Ö 13.7) ● Ak chcete vypnúť spaľovací motor, páku regulácie akcelerátora (1) nastavte do polohy 0.

Kosačka na trávu je vybavená pohonom zadných kolies. RM 650 T: Pevne nastavená rýchlosť pohonu smerom vpred 3,5 km/h RM 655 RS: Pevne nastavená rýchlosť pohonu smerom vpred 4,2 km/h RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Počas jazdy s pákou nastavenia rýchlosti jazdy plynule regulovateľná rýchlosť pohonu kolies vpred RM 650 V, RM 650 VE, RM 650 VS, RM655V, RM655VS: 2,6km/h – 4,6km/h RM 655 YS: 0,5km/h – 6,3km/h Zapnutie pohonu kolies: ● Naštartujte spaľovací motor. (Ö 13.2), (Ö 13.5) ● Páku pohonu kolies (1) pritiahnite k držadlu a podržte. Pohon kolies sa zapne a kosačka na trávu sa začne pohybovať smerom vpred. Nastavenie rýchlosti pohonu kolies: ● Zvýšenie rýchlosti jazdy: Páku nastavenia rýchlosti jazdy (2) zatlačte počas jazdy smerom dopredu. ● Zníženie rýchlosti jazdy: Páku nastavenia rýchlosti jazdy (2) potiahnite počas jazdy dozadu. Vypnutie pohonu kolies: ● Uvoľnite páku pohonu kolies (1). Pohon kolies sa vypne a kosačka na trávu sa zastaví. Spaľovací motor ostane zapnutý. Zabráňte poškodeniu stroja! Spojku žacieho noža nezapínajte vo vysokej tráve a zapínajte ju iba pri dosiahnutí max. otáčok spaľovacieho motora. Aby sa pri zapínaní spojky zamedzilo jej zbytočnému opotrebovaniu, spojku rezného noža vždy zapínajte plynule.

13.10 Vyprázdnenie zberného

koša na trávu ● Zveste zberný kôš na trávu. (Ö 9.7) ● Zberný kôš na trávu otvorte pomocou uzavieracej príložky (1). Horný diel zberného koša (2) vyklopte nahor a podržte. Zberný kôš na trávu preklopte smerom dozadu a vyprázdnite pokosenú hmotu. Zberný kôš na trávu je možné pevne uchopiť za držadlá (3, 4) na hornom a spodnom diele zberného koša a pohodlne vyprázdniť. ● Zatvorte zberný kôš na trávu. ● Zaveste zberný kôš na trávu. (Ö 9.7)

Ročná údržba u špecializovaného predajcu: Kosačku na trávu nechajte raz za rok skontrolovať u špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

14.2 Čistenie stroja

Interval údržby: po každom použití. Starostlivé zaobchádzanie chráni stroj pred poškodením a predlžuje jeho prevádzkovú životnosť. Poloha na čistenie: ● RM 650 T, RM 650 V, RM 650 VS, RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: Štartovacie lanko zveste z držiaka lanka. (Ö 8.3) ● V prípade potreby vyberte mulčovaciu vložku (Ö 8.5), resp. zveste zberný kôš na trávu. (Ö 9.7) ● Pri vyklápaní musíte stáť napravo od stroja. ● Presuňte horný diel vodiaceho držadla do najnižšej polohy (až na doraz, zaisťovacia páka sa v tejto polohe nezaistí). (Ö 9.3) ● Pravou rukou otvorte a podržte vyhadzovaciu klapku (2). ● Podľa obrázka uchopte ľavou rukou konzolu a podržte vyhadzovaciu klapku. Súčasne palcom zatlačte apodržte zaisťovaciu páku (3). ● Pravou rukou chyťte stroj vpredu za držadlo na nosenie a pomaly ho vyklopte dozadu, až kým sa nebude vodiace držadlo nachádzať na pôde. ● Uvoľnite vyhadzovaciu klapku (2) azaisťovaciu páku (3) a skontrolujte bezpečné umiestnenie stroja. Pokyny pre čistenie: ● Nečistoty odstráňte trochou vody a pomocou kefy alebo utierky. Prúdom vody nikdy nestriekajte na časti spaľovacieho motora, tesnenia ani ložiská. V prípade potreby použite špeciálny čistiaci prostriedok (napr. špeciálny čistiaci prostriedok značky STIHL). ● Usadené zvyšky trávy vopred uvoľnite kúskom dreva. ● Žací nôž vždy vyčistite – aby sa uvoľnili nečistoty, v žiadnom prípade neudierajte na žací nôž (napr. kladivom). ● Vyčistite chladiace rebrá spaľovacieho motora. ● Vyberte zo stroja zberný kôš na trávu a mulčovaciu vložku a vyčistite ich mimo stroja tečúcou vodou a kefou. Nebezpečenstvo úrazu! Pred zvesením zberného koša na trávu vypnite spaľovací motor, resp. vypnite spojku žacieho noža a počkajte, kým sa nôž zastaví. Úplne naplnený zberný kôš na trávu môže mať hmotnosť až 20 kg.

Nebezpečenstvo úrazu! Vypnite spaľovací motor, snímte koncovku zapaľovacej sviečky, vyberte akumulátor (pri RM 650 VE) a nechajte stroj vychladnúť. Pred umiestnením stroja do polohy na čistenie vyprázdnite palivovú nádrž (chodom naprázdno). Stroj stojí bezpečne v polohe na čistenie iba vtedy, ak je otvorená vyhadzovacia klapka. 250478 111 9953 B - SK

noža Interval údržby: pred každým použitím. ● Kosačku na trávu prevráťte do polohy na čistenie. (Ö 14.2) ● Vyčistite žací nôž (1). ● Hrúbku noža A skontrolujte minimálne na 5 miestach pomocou posuvného meradla. Minimálna hrúbka noža musí byť dodržaná predovšetkým aj v oblasti aerodynamických plôch noža. ● Skontrolujte minimálnu šírku B pomocou posuvného meradla na najužšom mieste za aerodynamickými plochami noža. Hrúbka noža A: > 2,0 mm Minimálna šírka B: > 55 mm Nôž je potrebné vymeniť, – ak je poškodený (ryhy, trhliny), – ak namerané hodnoty na jednom alebo viacerých miestach dosiahli, resp. prekročili prípustné hranice. Ak je na kosačke na trávu namontovaný nôž z príslušenstva, platia iné hranice opotrebovania (pozrite si návod na obsluhu príslušenstva).

14.4 Demontáž a montáž žacieho

noža Demontáž noža: ● Kosačku na trávu prevráťte do polohy na čistenie. (Ö 14.2) ● Podržte nôž (1) a vyskrutkujte skrutku noža (2). ● Odstráňte nôž (1), skrutku noža (2) aj poistnú podložku (3). Montáž noža: ● Vyčistite dosadaciu plochu noža a puzdro noža, resp. držiak noža. ● Nôž (1) s dohora zahnutými aerodynamickými plochami smerujúcimi nahor (smerom k stroju) založte na puzdro noža, resp. na držiak noža (5). ● Podľa obrázka nasaďte novú poistnú podložku (3), naskrutkujte a utiahnite skrutku noža (2). Uťahovací moment:

14.5 Brúsenie žacieho noža

Spoločnosť STIHL odporúča prenechať brúsenie žacieho noža odborníkovi. Nesprávne nabrúsený nôž (nesprávny uhol ostria noža, nevyváženosť atď.) má negatívny vplyv na správnu funkciu stroja. Návod na brúsenie: ● Odmontujte žací nôž (Ö 14.4). ● Žací nôž sa musí pri brúsení chladiť, napr. vodou. Nesmie dôjsť kmodrému zafarbeniu noža, znamenalo by to zníženie trvanlivosti ostria. ● Nože sa musia brúsiť rovnomerne, aby sa zabránilo vibráciám následkom nevyváženia. ● Dodržiavajte uhol ostria 30°. ● Po nabrúsení odihlite v prípade potreby reznú hranu noža jemným brúsnym papierom. ● Dbajte na hranice opotrebovania. (Ö 14.3)

14.6 Spaľovací motor

Interval údržby: Prečítajte si návod na obsluhu spaľovacieho motora. Všeobecné pokyny: Dodržiavajte pokyny na obsluhu a údržbu uvedené v priloženom návode na obsluhu spaľovacieho motora. Nebezpečenstvo úrazu! Podľa miesta použitia a intenzity namáhania sa môže opotrebovanie žacích nožov značne líšiť. Ak sa stroj často používa na piesočnatej pôde, resp. pri suchom počasí, dochádza k väčšiemu namáhaniu, a tým tiež k nadmernému opotrebovaniu noža. Opotrebovaný žací nôž sa môže zlomiť, a tým spôsobiť ťažké úrazy. Preto je dôležité vždy dodržiavať pokyny na údržbu žacieho noža.

Nebezpečenstvo úrazu! Nôž (1) sa smie montovať iba podľa znázornenia na obrázku. Lamely (4) musia smerovať nadol a dohora ohnuté nože musia smerovať nahor. Predpísaný uťahovací moment skrutky noža sa musí presne dodržať, pretože od toho závisí bezpečné upevnenie rezného nástroja. Skrutku noža (2) zaistite navyše prostriedkom Loctite 243. Poistnú podložku (3) je nutné vymeniť pri každej montáži noža a skrutku noža (2) je nutné vymeniť pri každej výmene noža za nový diel.

DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK S cieľom zaistiť dlhú životnosť stroja je zvlášť dôležitá dostatočná hladina oleja a takisto pravidelná výmena olejového a vzduchového filtra. Informácie o predpísaných intervaloch výmeny oleja, ako aj o motorovom oleji a kapacite oleja získate tiež v návode na obsluhu spaľovacieho motora. Chladiace rebrá musia byť vždy čisté s cieľom zaistiť dostatočné chladenie spaľovacieho motora.

14.7 Údržba akumulátora a nabíjačky

Interval údržby: Prečítajte si návod na obsluhu spaľovacieho motora.

14.9 Údržba záhradného valca

Hnaciu reťaz treba pravidelne mazať, guľôčkové ložiská a valce nevyžadujú údržbu. Interval údržby: raz za rok, resp. podľa potreby. ● Na servisné účely povoľte skrutku (1, Torx 25) a odstráňte kryt (2). ● Hnaciu reťaz namažte pomocou bežne dostupného maziva.

14.10 Spojka a brzda rezného noža

(RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) Interval údržby: raz za rok Mechanizmus spojky a brzdy rezného noža (BBC) podlieha bežnému prevádzkovému opotrebovaniu. Jeho údržbu smie vykonávať iba vyškolený personál. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

14.11 Nastavenie lanka pohonu

kolies (RM 655 YS) Interval údržby: Pred prvým uvedením do prevádzky, resp. podľa potreby Nastavenie lanka je potrebné: – Pred prvým uvedením stroja do prevádzky. – ak sa nedosahuje maximálna rýchlosť pojazdu, – ak je pohon kolies zapnutý neustále. To znamená, že sa kosačka pri ťahaní za štartovacie lanko neželane pohybuje, hoci ste nepoužili páku pohonu kolies. Nastavenie lanka ● Páku nastavenia rýchlosti jazdy (1) potiahnite úplne dozadu ● Povoľte matice (2, 3), aby sa lanko (4) uvoľnilo. ● Naštartujte spaľovací motor. (Ö 13.5) ● Páku pohonu kolies pritiahnite k držadlu a podržte. (Ö 13.9) ● Lanko (4) napínajte pomocou matice (3), až kým sa nezopne pohon kolies. Potom uvoľnite páku pohonu kolies, vypnite spaľovací motor a dotiahnite maticu (2). ● Kontrola: Ak sa nepoužije páka pohonu kolies, je lanko jemne napnuté a stroj je možné ťahať dozadu – kolesá sa pritom nezablokujú.

14.12 Kontrola opotrebovania

trecích líšt Interval údržby: raz za rok ● Kosačku na trávu prevráťte do polohy na čistenie. (Ö 14.2) ● Zmerajte hrúbku ľavej a pravej trecej lišty. RM650T, RM650V, RM650VE, RM 650 VS: A > 8 mm Ak sa na niektorom mieste nedosiahne požadovaná hodnota merania, žaciu skriňu musí vždy vymeniť špecializovaný predajca. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL. RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: A > 1 mm Trecie lišty sa musia vymeniť, ak sú na spodnej strane stroja opotrebované až na hraničnú hodnotu, resp. ak už úplne nezakrývajú žaciu skriňu.

(zimná prestávka) Stroj uskladnite v suchej, uzavretej a bezprašnej miestnosti. Zabezpečte, aby bol stroj uskladnený mimo dosahu detí. Prípadné poruchy odstráňte ešte pred uskladnením. Stroj sa musí neustále nachádzať v bezpečnom prevádzkovom stave. Pred uskladnením vyprázdnite palivovú nádrž a karburátor (napr. chodom naprázdno). Pri uskladnení stroja na dlhší čas (zimná prestávka) musíte navyše dodržať nasledujúce pokyny: ● Dôkladne vyčistite všetky povrchové plochy stroja. ● Všetky pohyblivé diely dobre naolejujte, prípadne namažte tukom. ● Vyskrutkujte zapaľovaciu sviečku (prečítajte si návod na obsluhu spaľovacieho motora) a otvorom pre zapaľovaciu sviečku nalejte do spaľovacieho motora asi 3 cm³ motorového oleja. Spaľovací motor niekoľkokrát pretočte bez zapaľovacej sviečky (potiahnite štartovacie lanko). ● Znova naskrutkujte zapaľovaciu sviečku (prečítajte si návod na obsluhu spaľovacieho motora). ● Vymeňte olej (prečítajte si návod na obsluhu spaľovacieho motora). RM 650 VE: ● Vyberte akumulátor a odložte ho od stroja mimo pracovného dosahu nepovolaných osôb do suchej a bezprašnej miestnosti bez vytvárania hrdze. ● Akumulátor pred začiatkom sezóny úplne nabite. (Ö 9.5)

15.1 Preprava stroja

Prenášanie stroja: ● Stroj zdvíhajte výlučne za držadlo na nosenie (1) a vodiace držadlo (2). Vždy dodržiavajte dostatočnú vzdialenosť žacieho noža od tela, predovšetkým od chodidiel a nôh. Upevnenie stroja: ● Stroj na ložnej ploche zaistite vhodnými upínacími prostriedkami a dbajte na to, aby bol pri preprave vždy položený na 4 kolesách. ● Lanká, resp. remene pripevnite na konzolu vodiaceho držadla (3), resp. žaciu skriňu (4). Pokosená tráva nepatrí do smetí, je vhodná na kompostovanie. Stroj, príslušenstvo a obaly sú vyrobené z recyklovateľných materiálov – musia sa príslušne zlikvidovať. Triedenie a ekologická likvidácia odpadových materiálov je základným predpokladom pre efektívnu recykláciu cenných surovín. Z tohto dôvodu sa musí stroj po ukončení bežnej technickej životnosti odovzdať do zberu triedeného materiálu. Pri likvidácii stroja dodržujte pokyny uvedené v kapitole „Likvidácia“. (Ö 5.10) Potrebné informácie o odbornej likvidácii odpadových materiálov môžete získať v miestnom recyklačnom stredisku alebo u špecializovaného predajcu. Odpadové materiály ako akumulátory vždy likvidujte odborným spôsobom. Dodržujte platné miestne predpisy. Akumulátor nepatrí do domáceho odpadu, musí sa odovzdať u špecializovaného predajcu alebo do zberu zvláštnych typov odpadov. ● Vyberte akumulátor (Ö 9.5) a zlikvidujte ho oddelene od kosačky na trávu. Nebezpečenstvo požiaru! Koncovku zapaľovacej sviečky uchovávajte mimo dosahu otvoru zapaľovacej sviečky (nebezpečenstvo požiaru).

Nebezpečenstvo poranenia! Pred prepravou stroja dbajte na bezpečnostné pokyny uvedené v kapitole „Pre vašu bezpečnosť“. (Ö 5.) Pri preprave používajte vždy vhodné bezpečnostné pracovné oblečenie (pracovná obuv, pevné rukavice). Pred zdvihnutím, resp. prenášaním stroja vždy snímte koncovku zapaľovacej sviečky. Spoločnosť STIHL z bezpečnostných dôvodov odporúča, aby stroj dvíhali, resp. prenášali dve osoby. Pred dvíhaním rešpektujte hmotnosť stroja uvedenú v kapitole „Technické údaje“.

prostredia421 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK Dôležité pokyny na údržbu a ošetrovanie skupiny výrobkov Benzínová kosačka na trávu (STIHL RM) Firma STIHL v žiadnom prípade neručí za škody na zdraví alebo materiálne škody, ktoré boli spôsobené nedodržovaním bezpečnostných pokynov, predovšetkým pokynov týkajúcich sa bezpečnosti, obsluhy a údržby a použitím neschváleného príslušenstva alebo neschválených náhradných dielov. Ak chcete predísť poškodeniu alebo nadmernému opotrebovaniu stroja STIHL, bezpodmienečne dodržiavajte nasledujúce dôležité pokyny:

1. Bežné spotrebné náhradné diely

Niektoré diely strojov STIHL podliehajú bežnému prevádzkovému opotrebeniu i pri predpísanom používaní, a preto sa tieto diely musia v závislosti od spôsobu a doby použitia vždy včas vymeniť. Medzi tieto diely patrí napr.: – žací nôž, – zberný kôš na trávu, – klinový remeň, –hnacia reťaz (RM 655 RS), – trecie lišty (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS), – akumulátor (RM 650 VE).

2. Dodržovanie pokynov uvedených v

tomto návode na obsluhu Používanie, údržba a uskladnenie stroja STIHL musí prebiehať tak dôkladne, ako je popísané v tomto návode na obsluhu. Za všetky škody, ku ktorým došlo následkom nedodržania bezpečnostných pokynov a pokynov pre obsluhu a údržbu, zodpovedá sám užívateľ. To platí predovšetkým pre: – úpravy výrobku, ktoré neboli schválené spoločnosťou STIHL, – používanie prevádzkových hmôt (mazivo, benzín pre spaľovací motor a motorový olej, pozrite si údaje výrobcu spaľovacieho motora), ktoré neschválila spoločnosť STIHL, – používanie náradia a príslušenstva, ktoré nie je pre stroj schválené, vhodné alebo je kvalitatívne nevyhovujúce, – používanie výrobku v rozpore s predpísaným určením, – používanie výrobku na športové alebo súťažné akcie, – následné škody, ktoré vznikli ďalším používaním výrobku s chybnými súčiastkami.

Všetky práce uvedené v odstavci „Údržba“ sa musia vykonávať pravidelne, podľa predpísaných intervalov. Pokiaľ tieto údržbárske práce nemôže vykonať sám užívateľ, musí tým poveriť špecializovaného predajcu. Spoločnosť STIHL odporúča nechať vykonávať všetky údržbárske práce a opravy len u špecializovaného predajcu STIHL. Odborní predajcovia STIHL budú pravidelne ponúkať školenia a poskytovať technické informácie. Zanedbaním týchto prác môžu vzniknúť škody, za ktoré zodpovedá sám užívateľ. K tomu patria okrem iného: – korózia a iné škody, spôsobené následkom neodborného uskladnenia, – škody na stroji spôsobené použitím nekvalitných náhradných dielov, – škody v dôsledku neskoro alebo nedostatočne vykonanej údržby, resp. v dôsledku údržbárskych prác alebo opráv, ktoré nevykonal servis špecializovaného predajcu. Žací nôž pre RM 650 T, RM 650 V, RM 650 VE, RM 650 VS:

Žací nôž pre RM 655 RS:

18. Bežné náhradné diely0478 111 9953 B - SK

19.1 Vyhlásenie o zhode výrobcom EÚ

RM 655.0 V, RM 655.1 VS, RM 655.0 YS – Šírka záberu pri kosení RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 48 cm – Šírka záberu pri kosení RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 53 cm – Sériové identifikačné číslo: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 6364 RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 6374 zodpovedá príslušným ustanoveniam smerníc 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a bola vyvinutá a zhotovená v súlade s danými verziami nasledujúcich noriem platných k dátumu výroby: EN ISO 5395-1, EN ISO 5395-2, a EN 14982. Sídlo účastníkov konania: TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431 Nürnberg, DE Na zistenie nameranej a garantovanej hladiny akustického výkonu bola aplikovaná smernica 2000/14/EC, príloha VIII. RM 650.0 T, RM 650.0 V, RM 650.0 VS – Nameraná hladina akustického výkonu:

– Garantovaná hladina akustického výkonu: 96 dB(A) RM 650.1 VE – Nameraná hladina akustického výkonu: 95,3 dB(A) – Garantovaná hladina akustického výkonu: 96 dB(A) RM 655.0 V – Nameraná hladina akustického výkonu: 97,5 dB(A) – Garantovaná hladina akustického výkonu: 98 dB(A) RM 655.1 RS, RM 655.1 VS – Nameraná hladina akustického výkonu: 97,2 dB(A) – Garantovaná hladina akustického výkonu: 98 dB(A) RM 655.0 YS – Nameraná hladina akustického výkonu: 97,4 dB(A) – Garantovaná hladina akustického výkonu: 98 dB(A) Technické podklady sú uschované vspoločnosti STIHL Tirol GmbH. Rok výroby a číslo stroja sú uvedené na kosačke na trávu. Langkampfen, 02. 06. 2021 STIHL Tirol GmbH vz. Matthias Fleischer, vedúci odboru výskumu a vývoja produktov vz. Sven Zimmermann, vedúci hlavného oddelenia kvality Skrutka noža, resp. poistná podložka sa musia vymeniť pri výmene noža, resp. pri montáži noža. Náhradné diely sú k dispozícii u špecializovaného predajcu výrobkov STIHL.

RM 650.0 T, RM 650.0 V, RM 650 VE, RM 650.0 VS: Sériové identifikačné číslo 6364423 DEENFRNLITESPTNOSVFIDAPLSLTR SK 0478 111 9953 B - SK Šírka záberu pri kosení 48 cm Rezné zariadenie Rotačný nôž Otáčky rotačného noža 2800 ot./min Výška kosenia 25 - 85 mm Uťahovací moment skrutky noža 60 - 65 Nm Priemer kolies vpredu 200 mm Priemer kolies vzadu 230 mm Kapacita zberného koša na trávu 70 l Dĺžka 167 cm Šírka 52 cm Výška 112 cm Spaľovací motor Konštrukčný typ 4-taktný spaľovací motor Menovitý výkon pri menovitých otáčkach 2,6 - 2800 kW - ot./min RM 650.0 T: Označenie typu spaľovacieho motora Kohler HD775 Zdvihový objem 173 cm3 Štartovací mechanizmus Štartovacie lanko Pohon rotačného noža trvalý Pohon zadných kolies 1-stupňová prevodovka Hmotnosť 45 kg Palivová nádrž 1,4 l Emisie hluku Meranie podľa 2000/14/EC / S.I. 2001/1701: Zaručená hladina akustického výkonu

1,1 dB(A) Meranie podľa EN ISO 5395-2: Hladina akustického tlaku na pracovisku

2dB(A) Vibrácie na rukách/ramenách Uvedená charakteristická hodnota vibrácií podľa EN 12096: Nameraná hodnota

1,90 m/s² Meranie podľa EN ISO 5395-2, EN 20643 RM 650.0 V: Označenie typu spaľovacieho motora Kohler HD775 Zdvihový objem 173 cm3 Štartovací mechanizmus Štartovacie lanko Pohon rotačného noža trvalý Pohon zadných kolies Vario prevodovka Hmotnosť 46 kg Palivová nádrž 1,4 l Emisie hluku Meranie podľa 2000/14/EC / S.I. 2001/1701: Zaručená hladina akustického výkonu

1,1 dB(A) Meranie podľa EN ISO 5395-2: Hladina akustického tlaku na pracovisku
